Informática Instrumental Prof. Edberto Ferneda
Hardware: Computador e Periféricos Hardware

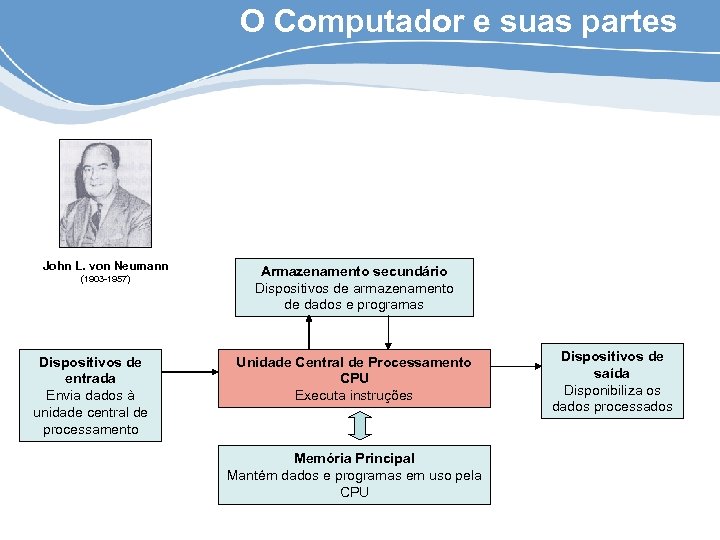

O Computador e suas partes John L. von Neumann (1903 -1957) Dispositivos de entrada Envia dados à unidade central de processamento Armazenamento secundário Dispositivos de armazenamento de dados e programas Unidade Central de Processamento CPU Executa instruções Memória Principal Mantém dados e programas em uso pela CPU Dispositivos de saída Disponibiliza os dados processados

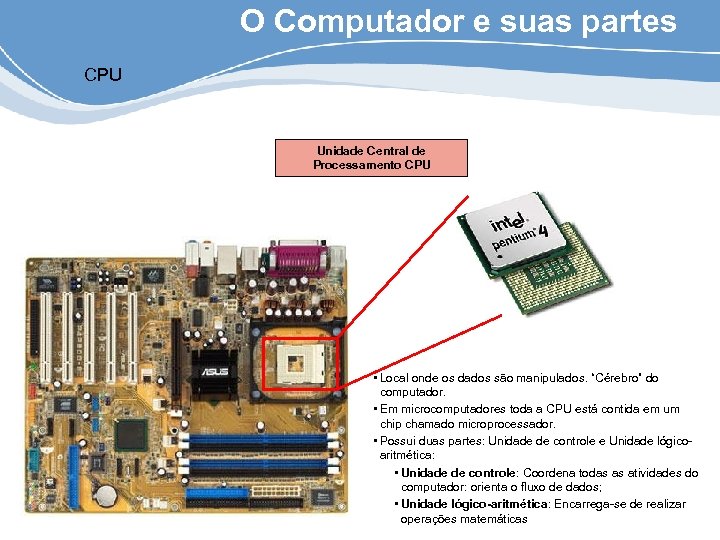

O Computador e suas partes CPU Unidade Central de Processamento CPU • Local onde os dados são manipulados. “Cérebro” do computador. • Em microcomputadores toda a CPU está contida em um chip chamado microprocessador. • Possui duas partes: Unidade de controle e Unidade lógicoaritmética: • Unidade de controle: Coordena todas as atividades do computador: orienta o fluxo de dados; • Unidade lógico-aritmética: Encarrega-se de realizar operações matemáticas

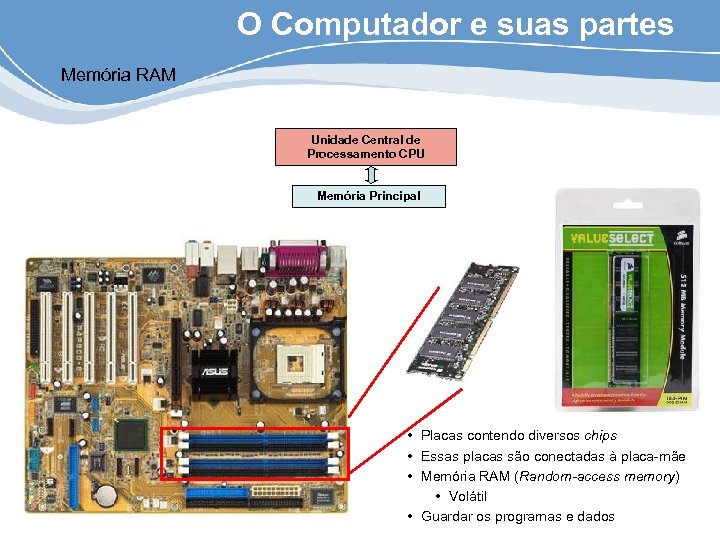

O Computador e suas partes Memória RAM Unidade Central de Processamento CPU Memória Principal • Placas contendo diversos chips • Essas placas são conectadas à placa-mãe • Memória RAM (Random-access memory) • Volátil • Guardar os programas e dados

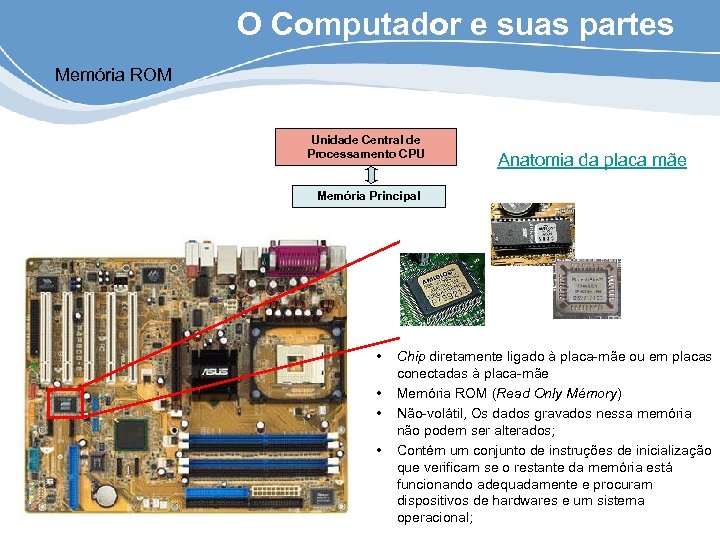

O Computador e suas partes Memória ROM Unidade Central de Processamento CPU Anatomia da placa mãe Memória Principal • • Chip diretamente ligado à placa-mãe ou em placas conectadas à placa-mãe Memória ROM (Read Only Mémory) Não-volátil, Os dados gravados nessa memória não podem ser alterados; Contém um conjunto de instruções de inicialização que verificam se o restante da memória está funcionando adequadamente e procuram dispositivos de hardwares e um sistema operacional;

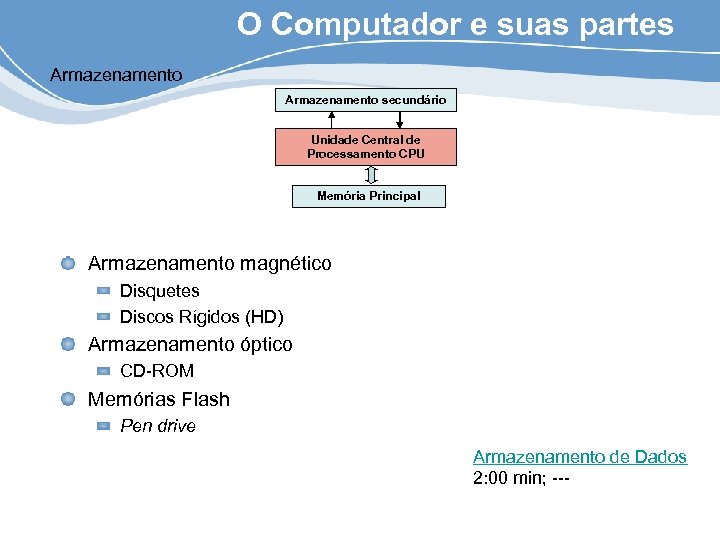

O Computador e suas partes Armazenamento secundário Unidade Central de Processamento CPU Memória Principal Armazenamento magnético Disquetes Discos Rígidos (HD) Armazenamento óptico CD-ROM Memórias Flash Pen drive Armazenamento de Dados 2: 00 min; ---

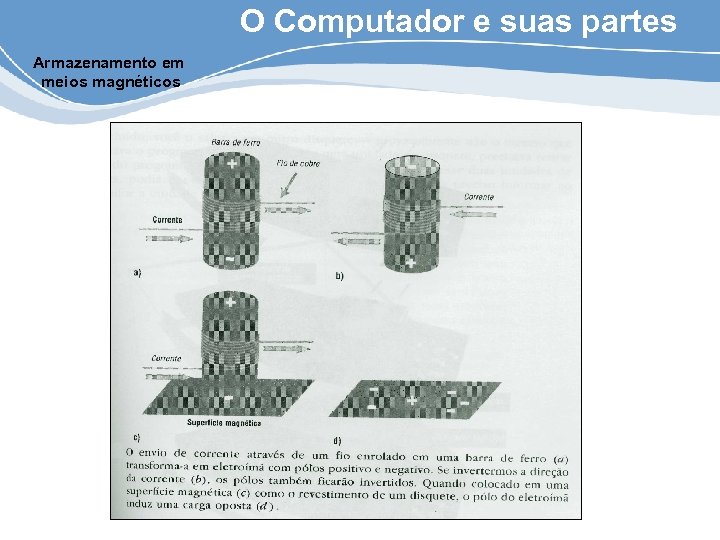

O Computador e suas partes Armazenamento em meios magnéticos

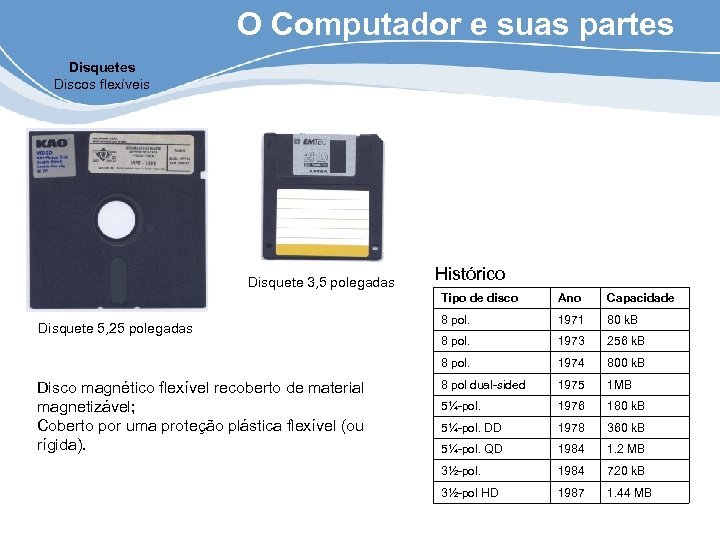

O Computador e suas partes Disquetes Discos flexíveis Disquete 3, 5 polegadas Histórico Tipo de disco Disco magnético flexível recoberto de material magnetizável; Coberto por uma proteção plástica flexível (ou rígida). Capacidade 8 pol. 1971 80 k. B 8 pol. 1973 256 k. B 8 pol. Disquete 5, 25 polegadas Ano 1974 800 k. B 8 pol dual-sided 1975 1 MB 5¼-pol. 1976 180 k. B 5¼-pol. DD 1978 360 k. B 5¼-pol. QD 1984 1. 2 MB 3½-pol. 1984 720 k. B 3½-pol HD 1987 1. 44 MB

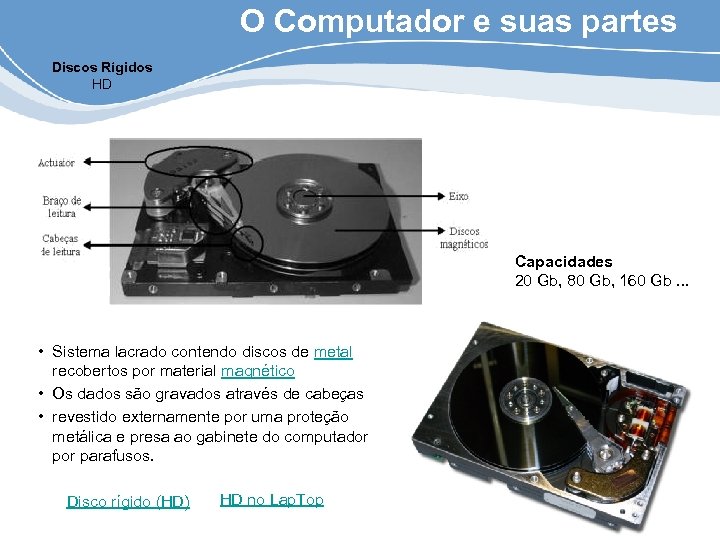

O Computador e suas partes Discos Rígidos HD Capacidades 20 Gb, 80 Gb, 160 Gb. . . • Sistema lacrado contendo discos de metal recobertos por material magnético • Os dados são gravados através de cabeças • revestido externamente por uma proteção metálica e presa ao gabinete do computador parafusos. Disco rígido (HD) HD no Lap. Top

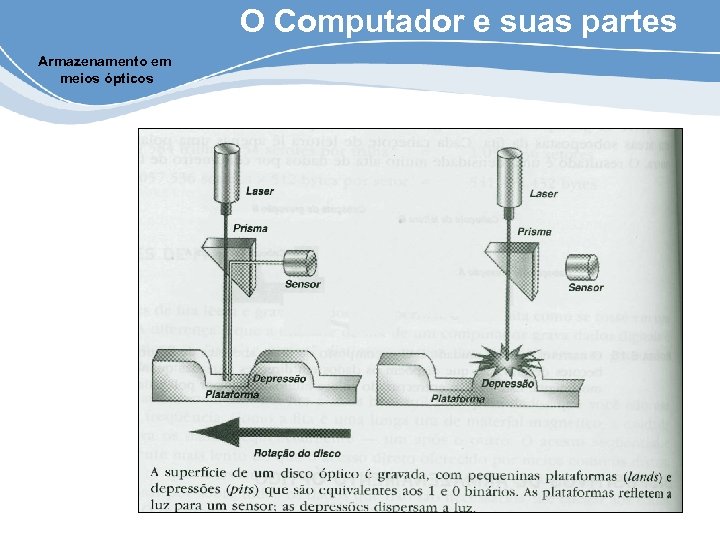

O Computador e suas partes Armazenamento em meios ópticos

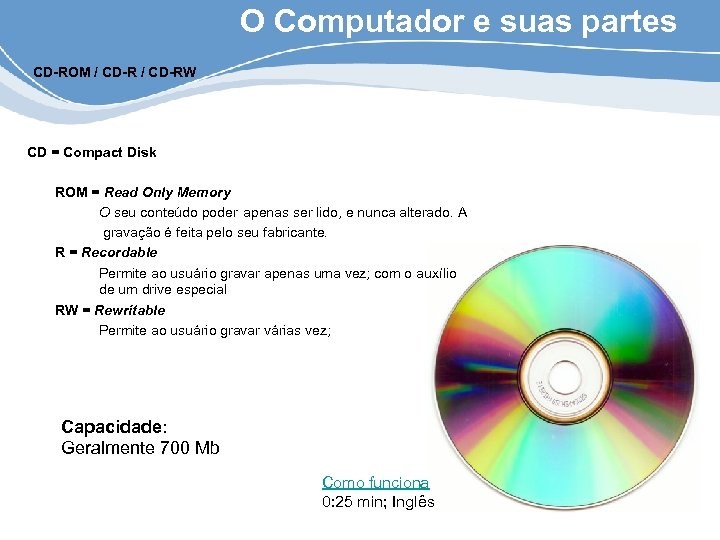

O Computador e suas partes CD-ROM / CD-RW CD = Compact Disk ROM = Read Only Memory O seu conteúdo poder apenas ser lido, e nunca alterado. A gravação é feita pelo seu fabricante. R = Recordable Permite ao usuário gravar apenas uma vez; com o auxílio de um drive especial RW = Rewritable Permite ao usuário gravar várias vez; Capacidade: Geralmente 700 Mb Como funciona 0: 25 min; Inglês

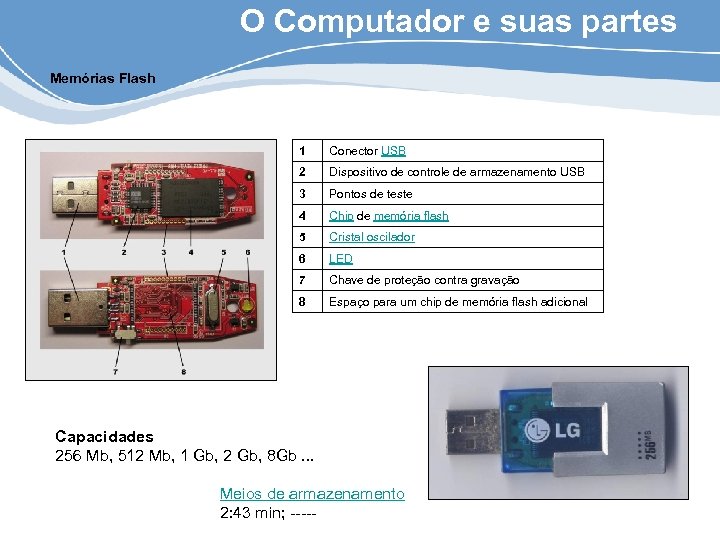

O Computador e suas partes Memórias Flash 1 Conector USB 2 Dispositivo de controle de armazenamento USB 3 Pontos de teste 4 Chip de memória flash 5 Cristal oscilador 6 LED 7 Chave de proteção contra gravação 8 Espaço para um chip de memória flash adicional Capacidades 256 Mb, 512 Mb, 1 Gb, 2 Gb, 8 Gb. . . Meios de armazenamento 2: 43 min; -----

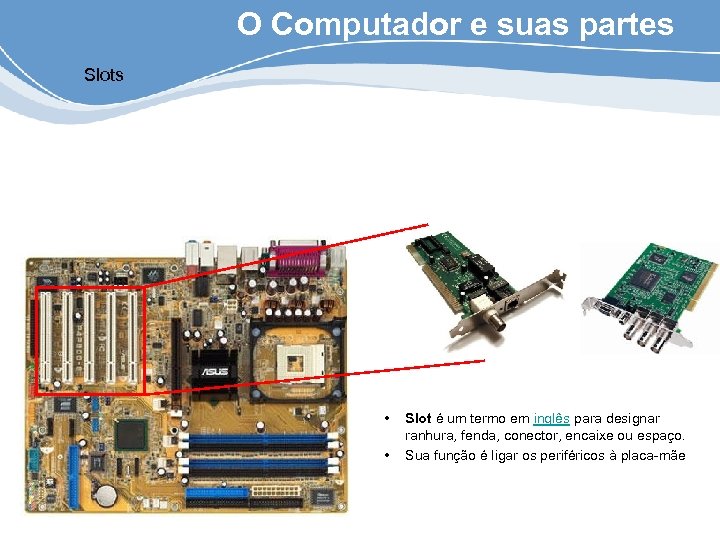

O Computador e suas partes Slots • • Slot é um termo em inglês para designar ranhura, fenda, conector, encaixe ou espaço. Sua função é ligar os periféricos à placa-mãe

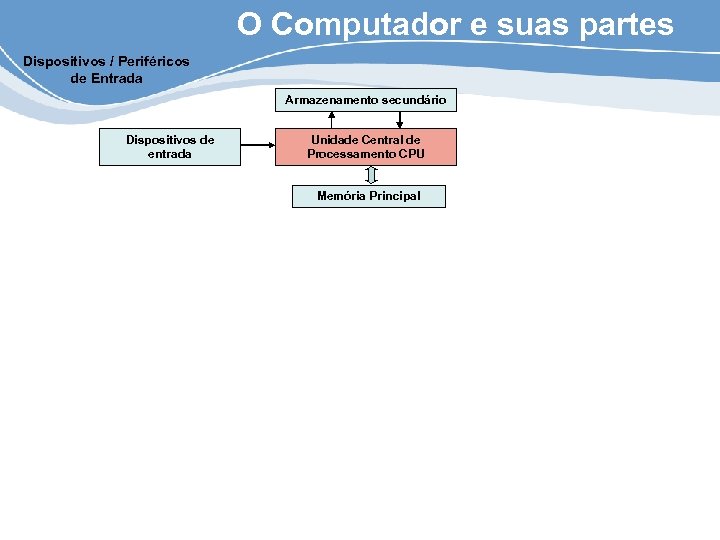

O Computador e suas partes Dispositivos / Periféricos de Entrada Armazenamento secundário Dispositivos de entrada Unidade Central de Processamento CPU Memória Principal

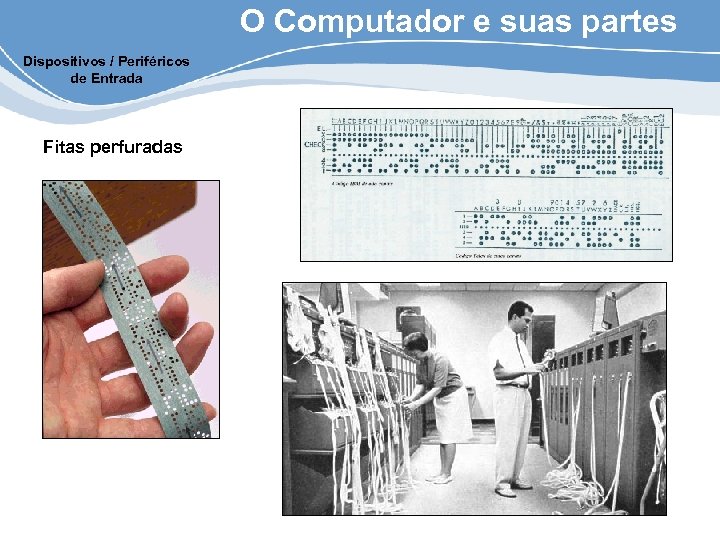

O Computador e suas partes Dispositivos / Periféricos de Entrada Fitas perfuradas

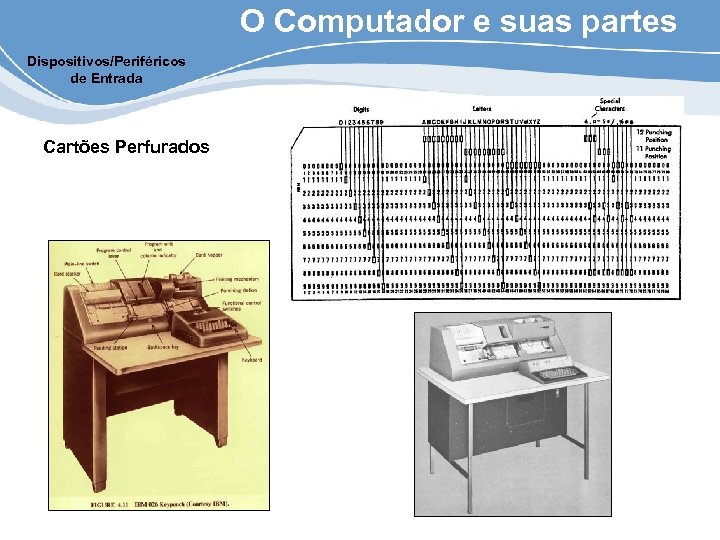

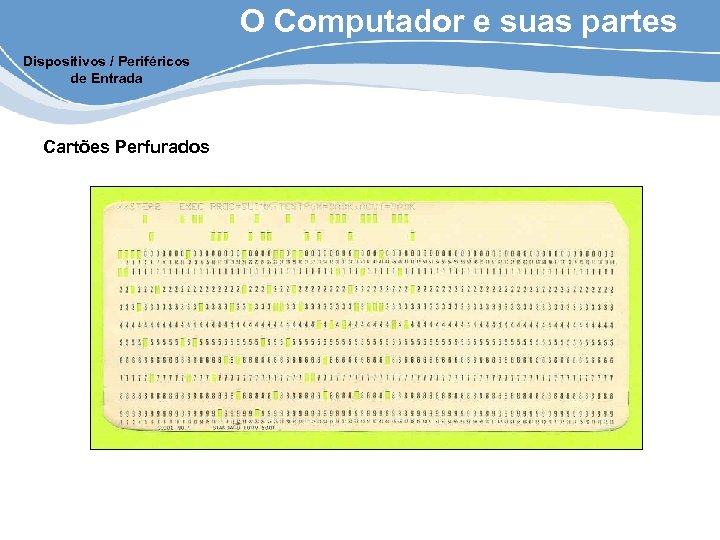

O Computador e suas partes Dispositivos/Periféricos de Entrada Cartões Perfurados
O Computador e suas partes Dispositivos / Periféricos de Entrada Cartões Perfurados

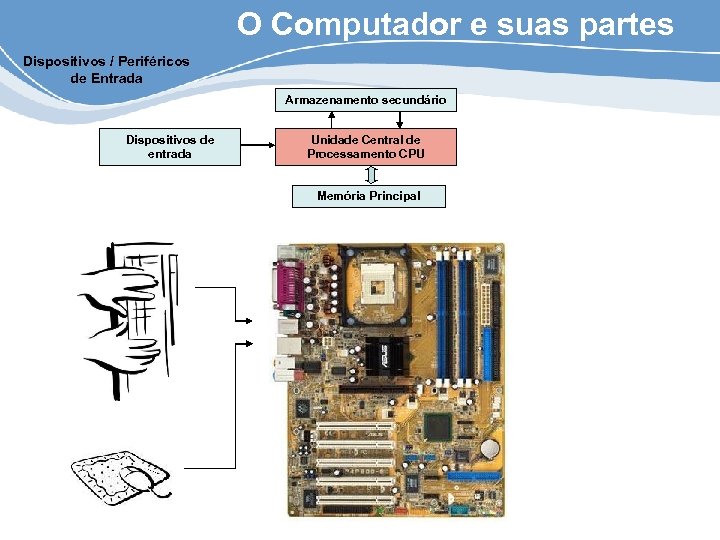

O Computador e suas partes Dispositivos / Periféricos de Entrada Armazenamento secundário Dispositivos de entrada Unidade Central de Processamento CPU Memória Principal

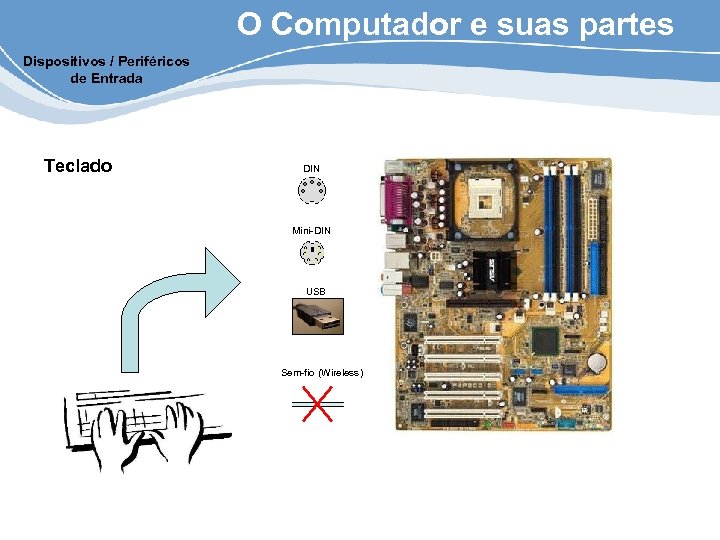

O Computador e suas partes Dispositivos / Periféricos de Entrada Teclado DIN Mini-DIN USB Sem-fio (Wireless)
O Computador e suas partes Dispositivos / Periféricos de Entrada Teclado

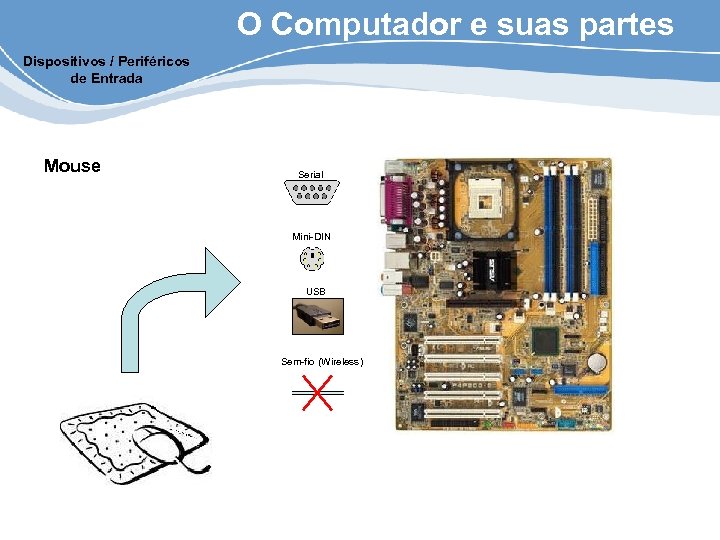

O Computador e suas partes Dispositivos / Periféricos de Entrada Mouse Serial Mini-DIN USB Sem-fio (Wireless)

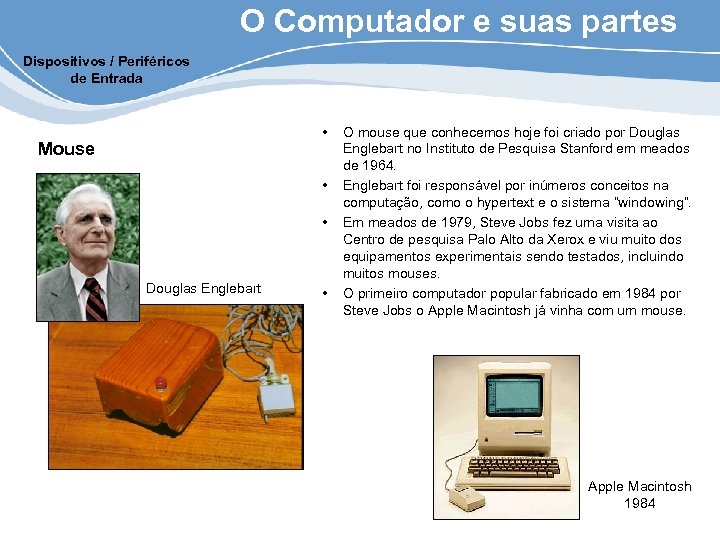

O Computador e suas partes Dispositivos / Periféricos de Entrada • Mouse • • Douglas Englebart • O mouse que conhecemos hoje foi criado por Douglas Englebart no Instituto de Pesquisa Stanford em meados de 1964. Englebart foi responsável por inúmeros conceitos na computação, como o hypertext e o sistema “windowing”. Em meados de 1979, Steve Jobs fez uma visita ao Centro de pesquisa Palo Alto da Xerox e viu muito dos equipamentos experimentais sendo testados, incluindo muitos mouses. O primeiro computador popular fabricado em 1984 por Steve Jobs o Apple Macintosh já vinha com um mouse. Apple Macintosh 1984

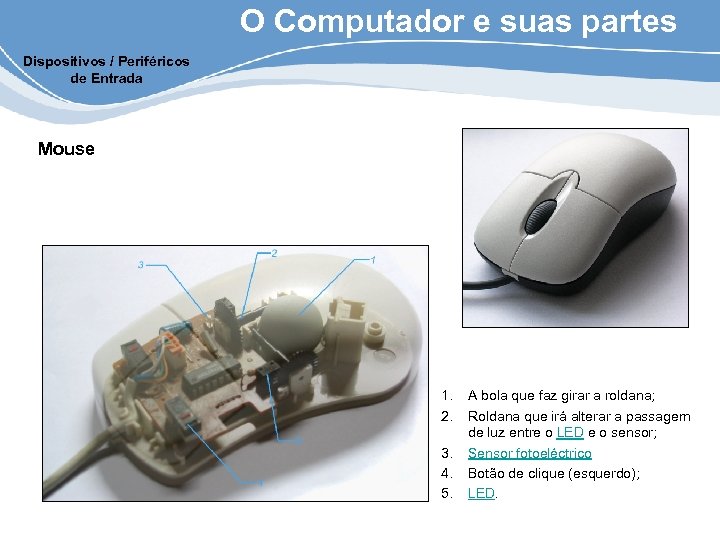

O Computador e suas partes Dispositivos / Periféricos de Entrada Mouse 1. 2. 3. 4. 5. A bola que faz girar a roldana; Roldana que irá alterar a passagem de luz entre o LED e o sensor; Sensor fotoeléctrico Botão de clique (esquerdo); LED.
O Computador e suas partes Dispositivos / Periféricos de Entrada Teclado e Mouse sem fio

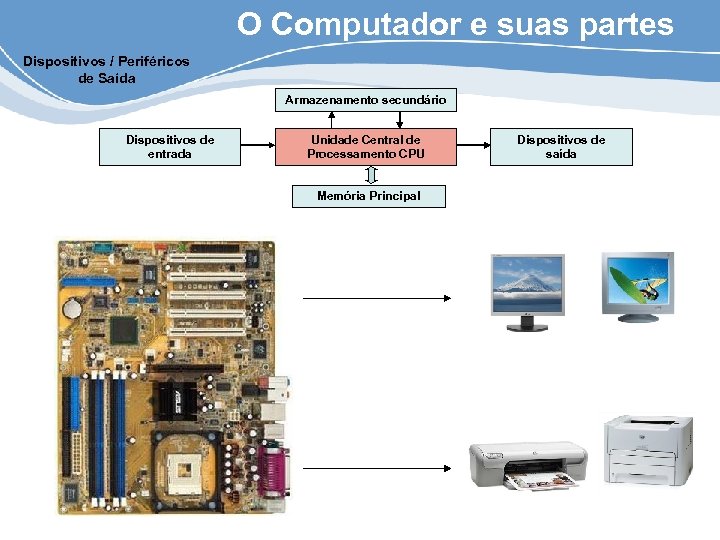

O Computador e suas partes Dispositivos / Periféricos de Saída Armazenamento secundário Dispositivos de entrada Unidade Central de Processamento CPU Memória Principal Dispositivos de saída

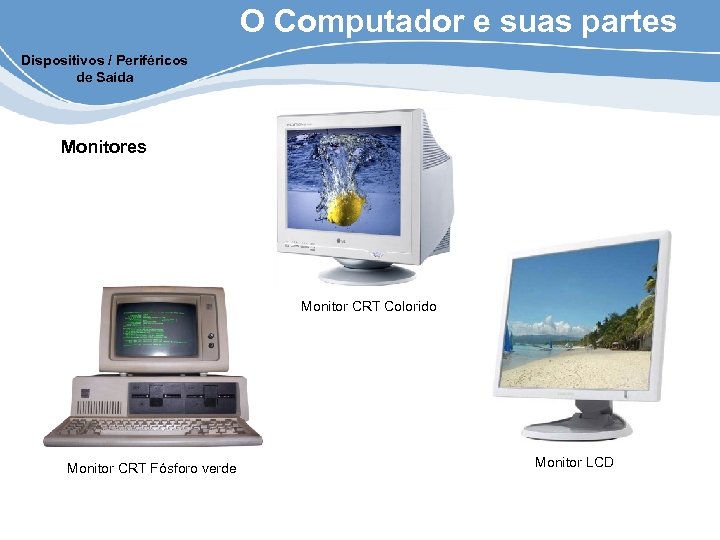

O Computador e suas partes Dispositivos / Periféricos de Saída Monitores Monitor CRT Colorido Monitor CRT Fósforo verde Monitor LCD

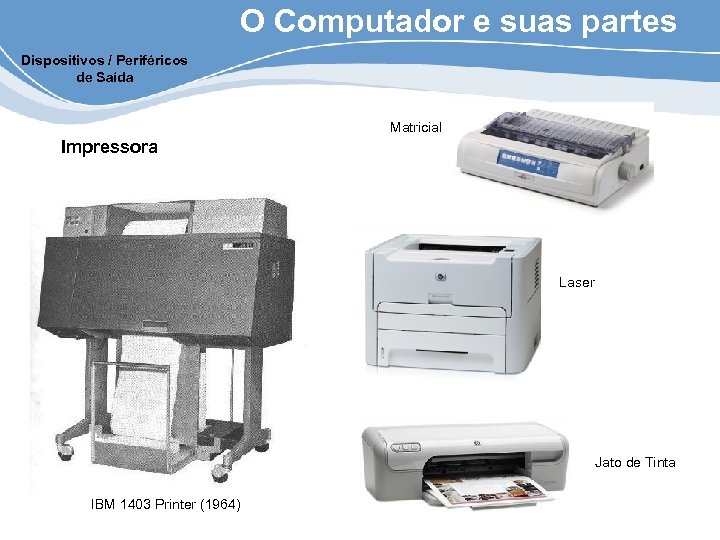

O Computador e suas partes Dispositivos / Periféricos de Saída Matricial Impressora Laser Jato de Tinta IBM 1403 Printer (1964)

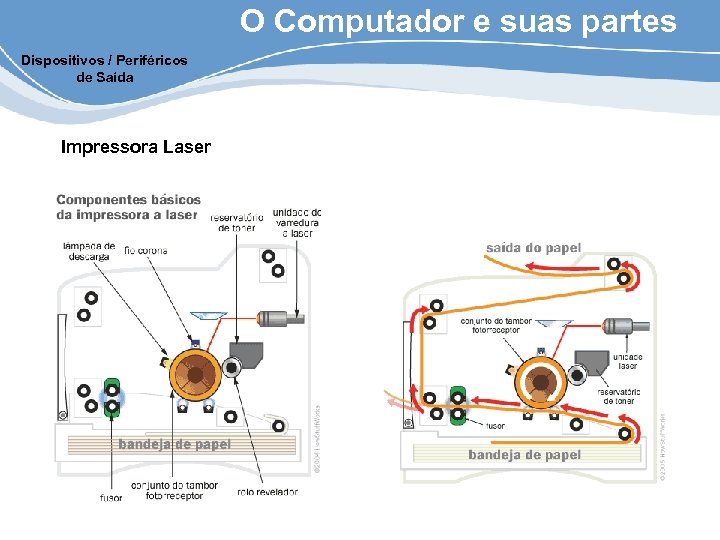

O Computador e suas partes Dispositivos / Periféricos de Saída Impressora Laser
O Computador e suas partes Dispositivos / Periféricos de Entrada e Saída Multifuncionais

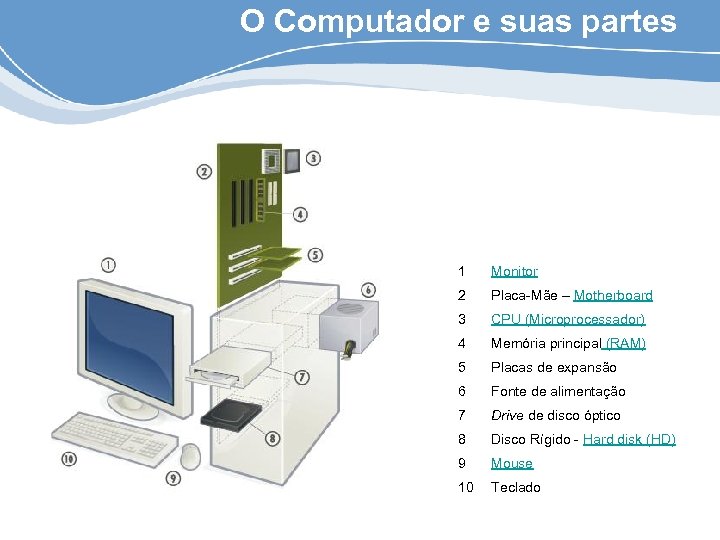

O Computador e suas partes 1 Monitor 2 Placa-Mãe – Motherboard 3 CPU (Microprocessador) 4 Memória principal (RAM) 5 Placas de expansão 6 Fonte de alimentação 7 Drive de disco óptico 8 Disco Rígido - Hard disk (HD) 9 Mouse 10 Teclado

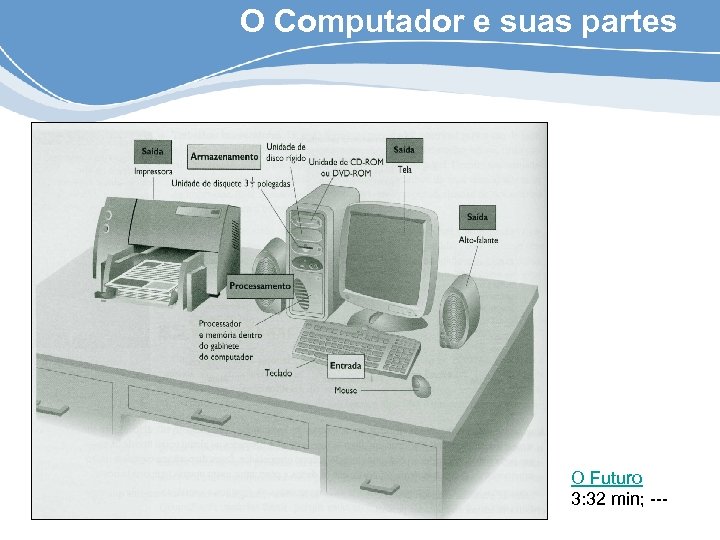

O Computador e suas partes O Futuro 3: 32 min; ---
