Информация по Cargo-Maxx Boxx Cargo Maxx Boxx и Cargo-Maxx Box iso PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 1

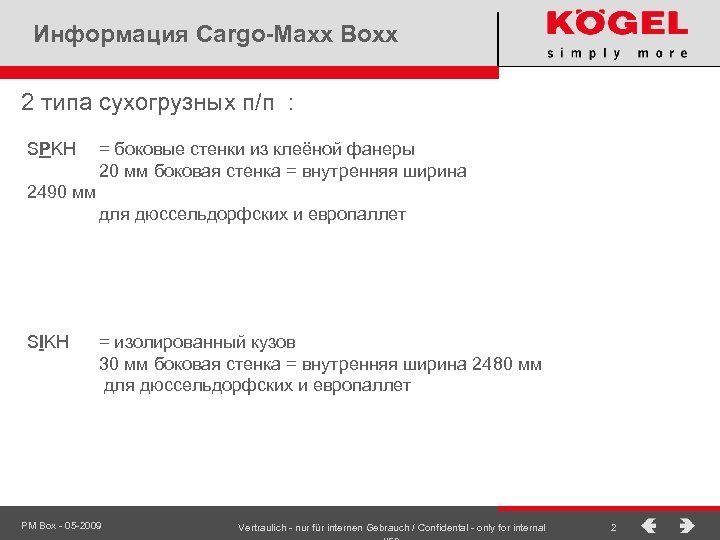

Информация Cargo-Maxx Boxx 2 типа сухогрузных п/п : SPKH = боковые стенки из клеёной фанеры 20 мм боковая стенка = внутренняя ширина 2490 мм для дюссельдорфских и европаллет SIKH = изолированный кузов 30 мм боковая стенка = внутренняя ширина 2480 мм для дюссельдорфских и европаллет PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 2

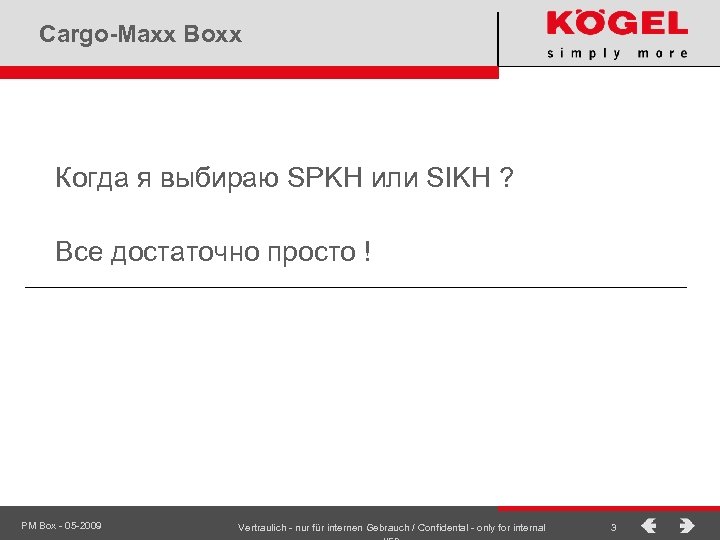

Cargo-Maxx Boxx Когда я выбираю SPKH или SIKH ? Все достаточно просто ! PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 3
Информация по Cargo-Maxx Boxx SPKH - шины на поверхности - для грузов не требующих особого температурного режима SIKH - встроенные шины - для грузов требующих особого температурного режима PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 4

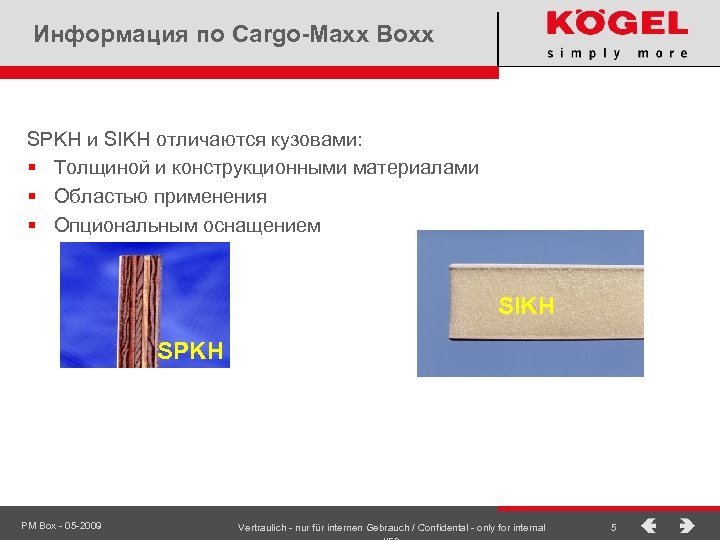

Информация по Cargo-Maxx Boxx SPKH и SIKH отличаются кузовами: § Толщиной и конструкционными материалами § Областью применения § Опциональным оснащением SIKH SPKH PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 5
VID 901122 - 23 / SPKH – для сухогрузов – область применения: PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 6

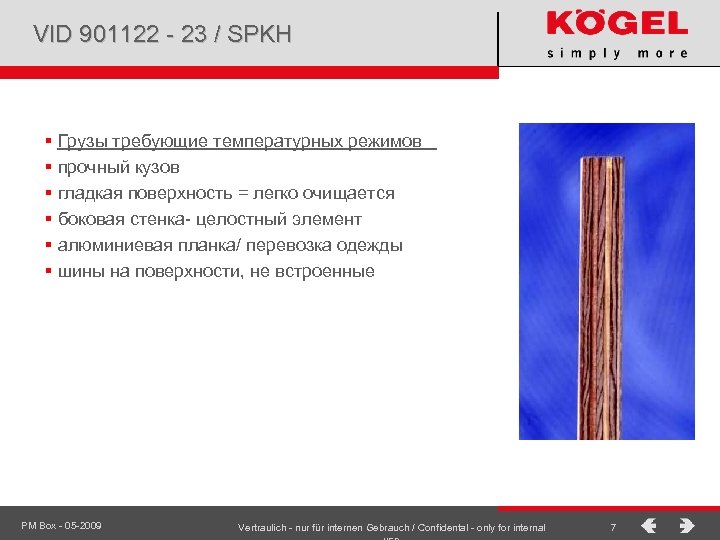

VID 901122 - 23 / SPKH § Грузы требующие температурных режимов § прочный кузов § гладкая поверхность = легко очищается § боковая стенка- целостный элемент § алюминиевая планка/ перевозка одежды § шины на поверхности, не встроенные PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 7

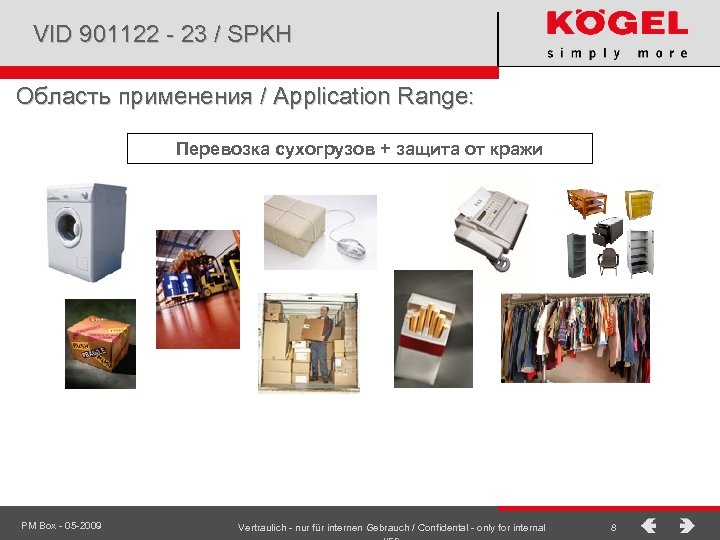

VID 901122 - 23 / SPKH Область применения / Application Range: Перевозка сухогрузов + защита от кражи PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 8
VID 901122 - 23 / SPKH Описание / Серийное оснащение PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 9

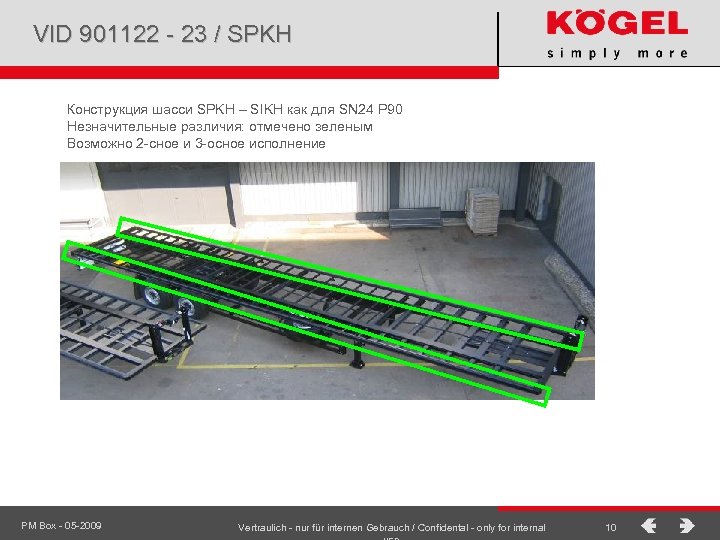

VID 901122 - 23 / SPKH Конструкция шасси SPKH – SIKH как для SN 24 P 90 Незначительные различия: отмечено зеленым Возможно 2 -сное и 3 -осное исполнение PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 10

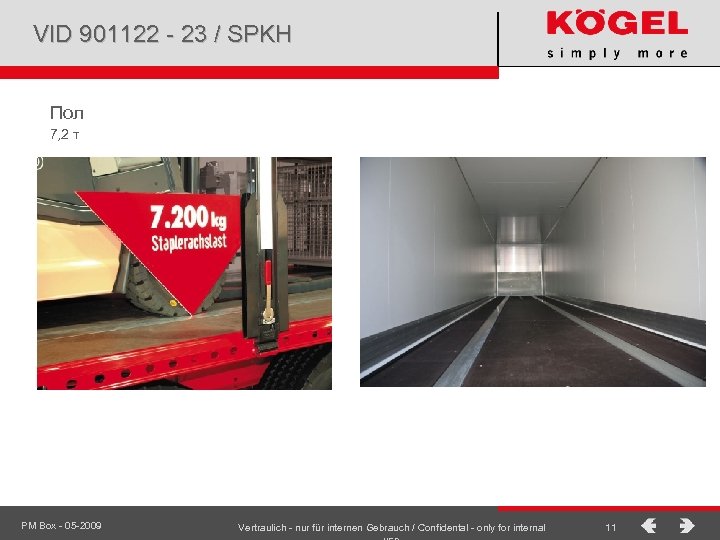

VID 901122 - 23 / SPKH Пол 7, 2 т PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 11

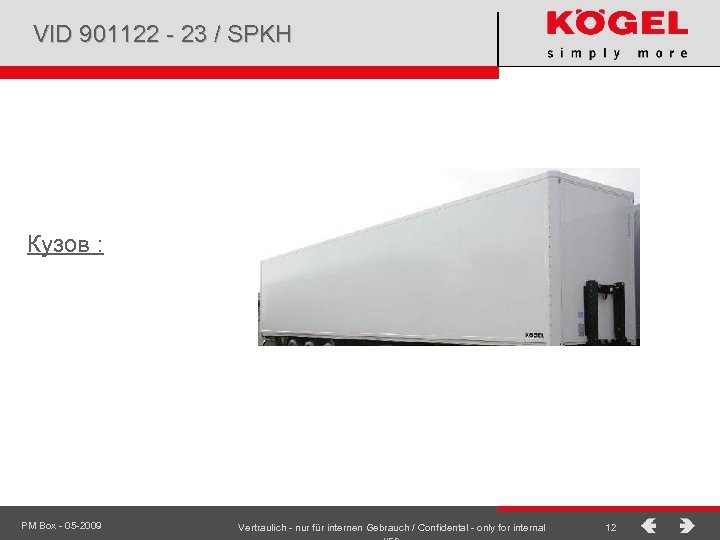

VID 901122 - 23 / SPKH Кузов : PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 12
VID 901122 - 23 / SPKH- боковая стенка: толщина= 20 мм клеёная фанера Материал кузова: • Внешнее белое покрытие Gel-coat • Стеклопластик GFK • Основной материал = многослойная клеёная фанера • Внутри стеклопластик GFK, белый • Категория возгарания : M 3 • Объемный вес м² = ок. 15 кг/ м² PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 13

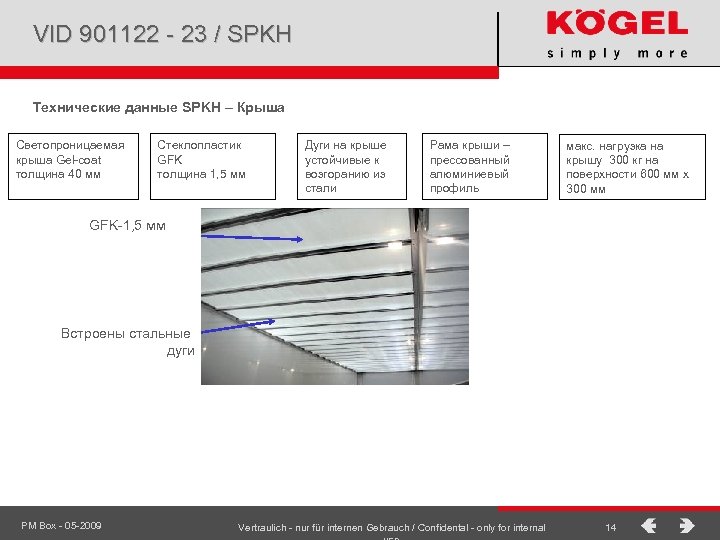

VID 901122 - 23 / SPKH Технические данные SPKH – Крыша Светопроницаемая крыша Gel-coat толщина 40 мм Стеклопластик GFK толщина 1, 5 мм Дуги на крыше устойчивые к возгоранию из стали Рама крыши – прессованный алюминиевый профиль макс. нагрузка на крышу 300 кг на поверхности 600 мм x 300 мм GFK-1, 5 мм Встроены стальные дуги PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 14
VID 901122 - 23 / SPKH Стандартная конструкция передней стенки § Модульная конструкция кузова § Угловые стойки слева/ справа для различных боковых стенок § Алюминиевый профиль как у SN/ SNCO PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 15

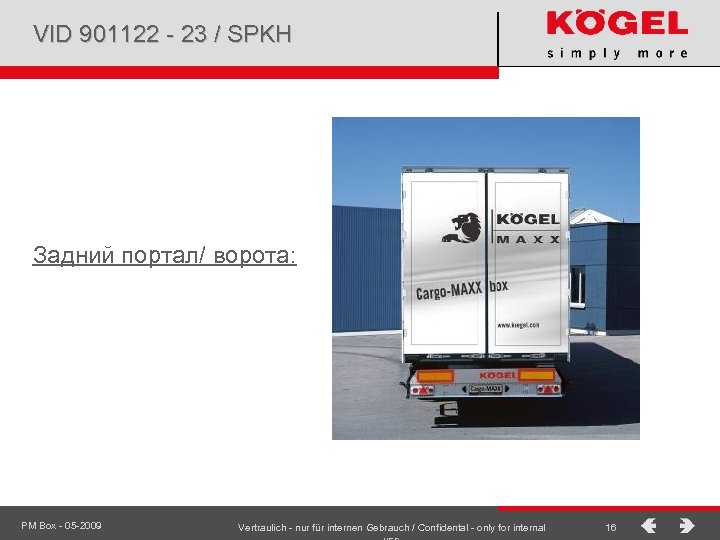

VID 901122 - 23 / SPKH Задний портал/ ворота: PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 16

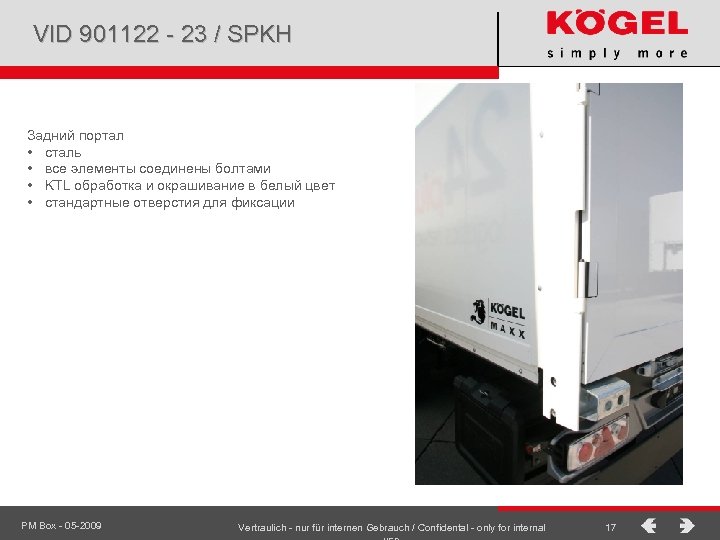

VID 901122 - 23 / SPKH Задний портал • сталь • все элементы соединены болтами • KTL обработка и окрашивание в белый цвет • стандартные отверстия для фиксации PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 17

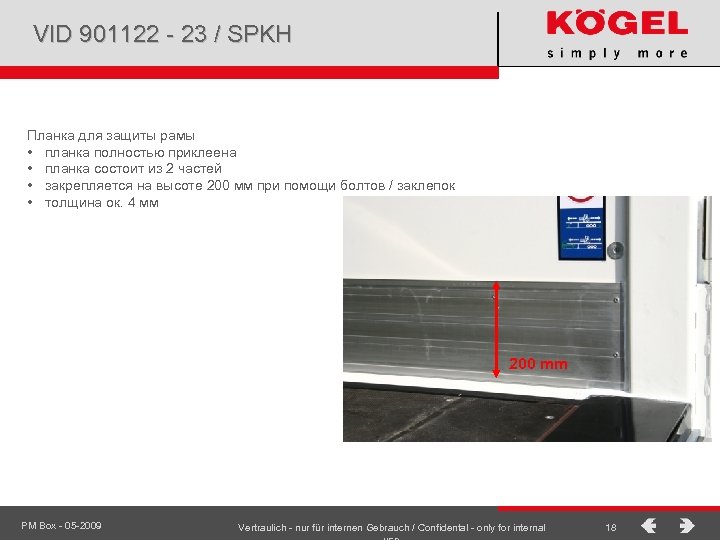

VID 901122 - 23 / SPKH Планка для защиты рамы • планка полностью приклеена • планка состоит из 2 частей • закрепляется на высоте 200 мм при помощи болтов / заклепок • толщина ок. 4 мм 200 mm PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 18
VID 901122 - 23 / SPKH Возможное опциональное оснащение: PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 19
VID 901122 - 23 / SPKH Опция: Защита передней стенки внутри • Оцинкованный стальной лист • Стальной лист встроен • Высота 1. 250 мм / толщина 2 мм • Высота 1. 250 мм / толщина 2 мм • Дополнительное болтовое соединение в случае повышенной нагрузки вверху PM Box - 05 -2009 • Древесноволокнистая плита • Высота 1. 250 мм / толщина 12 мм Vertraulich - nur für internen Gebrauch / Confidental - only for internal 20

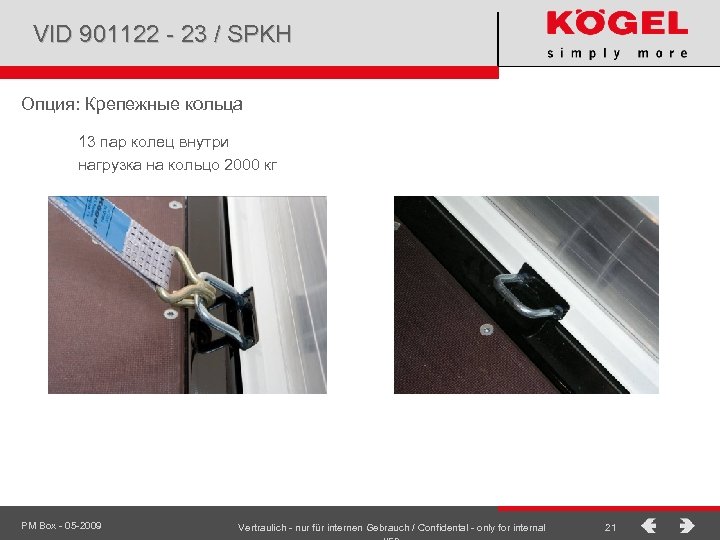

VID 901122 - 23 / SPKH Опция: Крепежные кольца 13 пар колец внутри нагрузка на кольцо 2000 кг PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 21

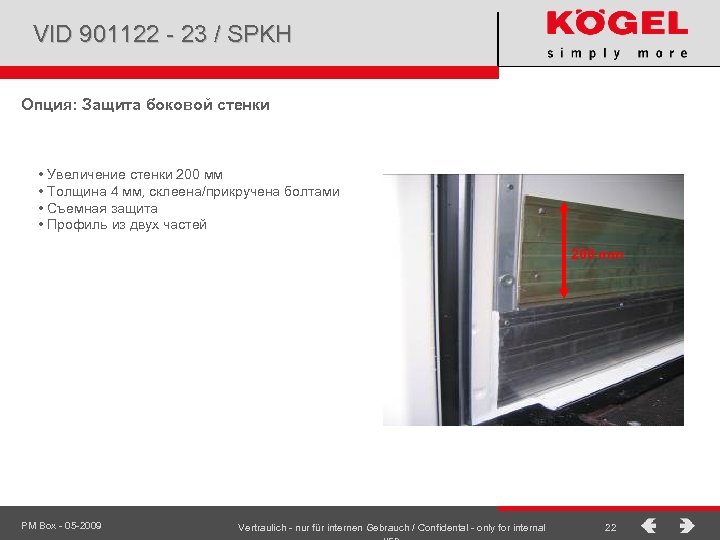

VID 901122 - 23 / SPKH Опция: Защита боковой стенки • Увеличение стенки 200 мм • Толщина 4 мм, склеена/прикручена болтами • Съемная защита • Профиль из двух частей 200 mm PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 22
VID 901122 - 23 / SPKH Опция: Вентиляционное отверстие: • 1 x на боковой стенке слева вверху • 1 x на боковой стенке слева внизу • 1 x на боковой стенке справа вверху • 1 x на боковой стенке справа внизу PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 23

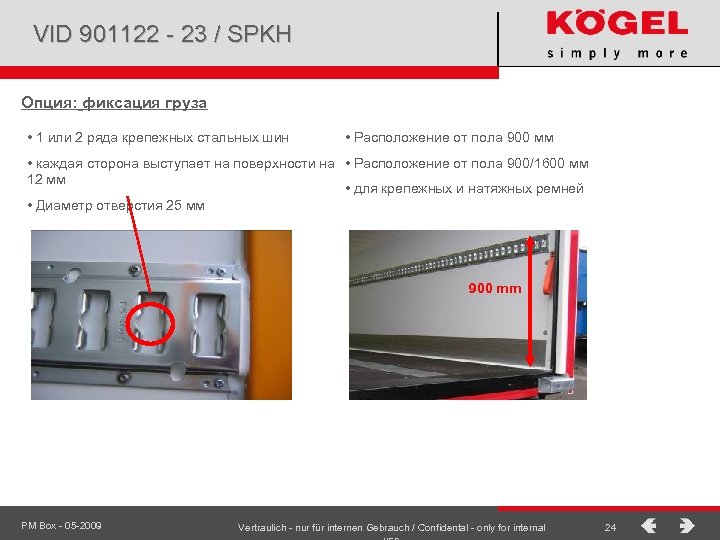

VID 901122 - 23 / SPKH Опция: фиксация груза • 1 или 2 ряда крепежных стальных шин • Расположение от пола 900 мм • каждая сторона выступает на поверхности на • Расположение от пола 900/1600 мм 12 мм • для крепежных и натяжных ремней • Диаметр отверстия 25 мм 900 mm PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 24

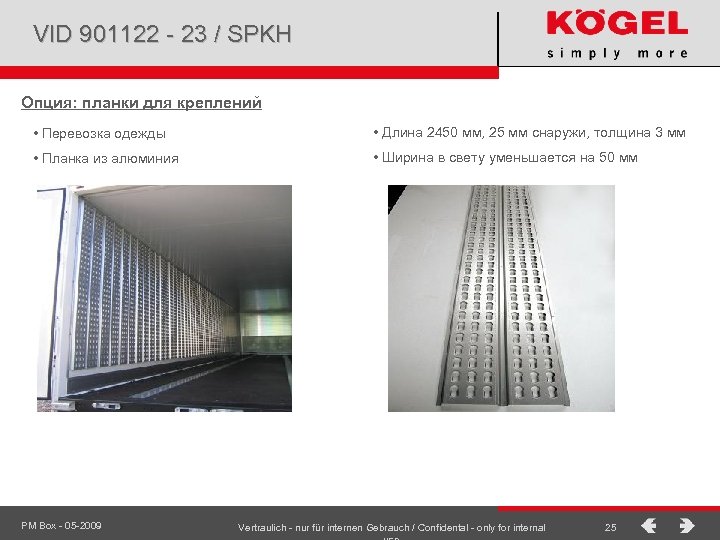

VID 901122 - 23 / SPKH Опция: планки для креплений • Перевозка одежды • Длина 2450 мм, 25 мм снаружи, толщина 3 мм • Планка из алюминия • Ширина в свету уменьшается на 50 мм PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 25

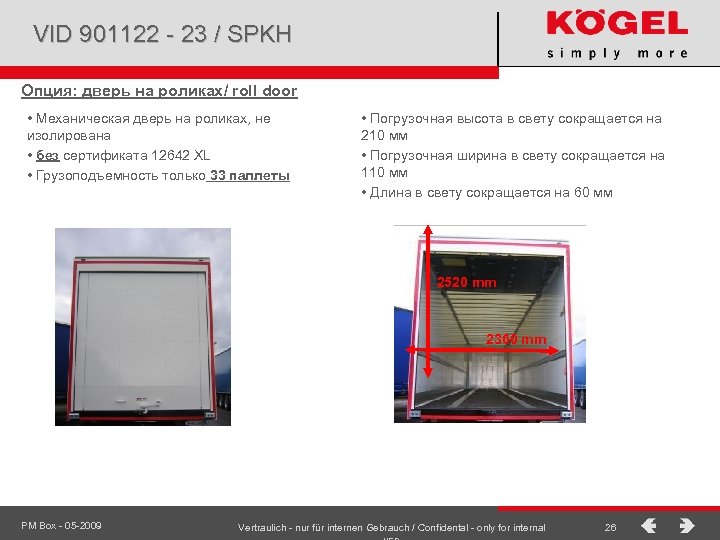

VID 901122 - 23 / SPKH Опция: дверь на роликах/ roll door • Механическая дверь на роликах, не изолирована • без сертификата 12642 XL • Грузоподъемность только 33 паллеты • Погрузочная высота в свету сокращается на 210 мм • Погрузочная ширина в свету сокращается на 110 мм • Длина в свету сокращается на 60 мм 2520 mm 2360 mm PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 26

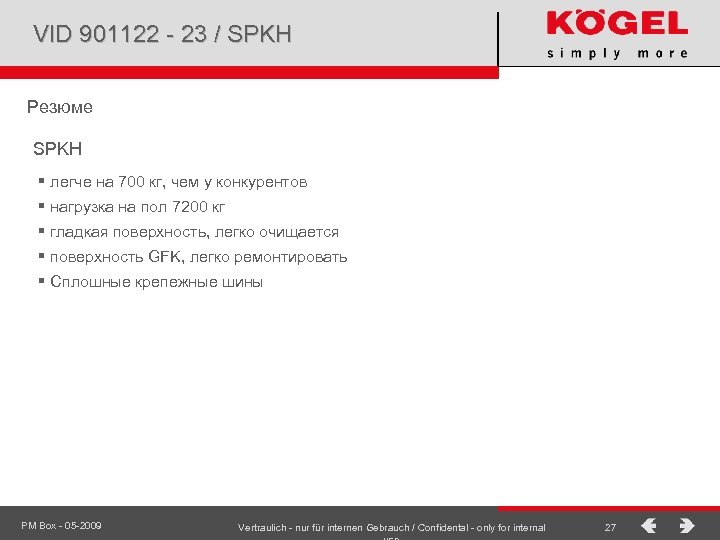

VID 901122 - 23 / SPKH Резюме SPKH § легче на 700 кг, чем у конкурентов § нагрузка на пол 7200 кг § гладкая поверхность, легко очищается § поверхность GFK, легко ремонтировать § Сплошные крепежные шины PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 27
VID 901120 - 21 / SIKH – легкая изотерма – Область применения: PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 28
VID 901120 - 21 / SIKH § Для грузов требующих особого температурного режима § Боковая стенка со стальным листом 0, 6 м § Листовая конструкция боковых стенок § Боковая стенка- целостный элемент § Утопленное устройство для ярусной загрузки и крепежные шины § Крепежные шины на поверхности PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 29
VID 901120 - 21 / SIKH Область применения : Перевозка сухогрузов и защита от кражи PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 30

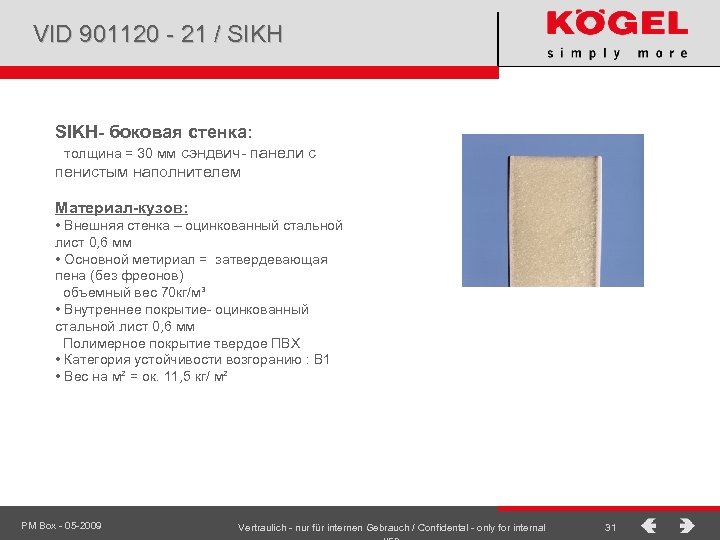

VID 901120 - 21 / SIKH- боковая стенка: толщина = 30 мм сэндвич- панели с пенистым наполнителем Материал-кузов: • Внешняя стенка – оцинкованный стальной лист 0, 6 мм • Основной метириал = затвердевающая пена (без фреонов) объемный вес 70 кг/м³ • Внутреннее покрытие- оцинкованный стальной лист 0, 6 мм Полимерное покрытие твердое ПВХ • Категория устойчивости возгоранию : B 1 • Вес на м² = ок. 11, 5 кг/ м² PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 31

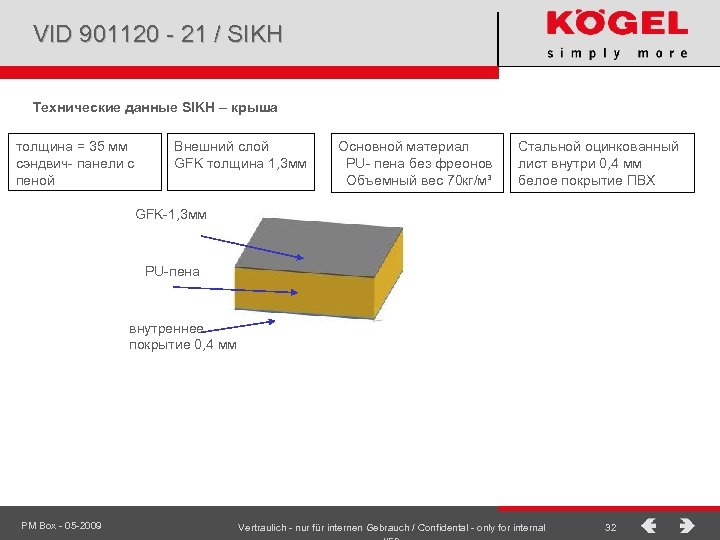

VID 901120 - 21 / SIKH Технические данные SIKH – крыша толщина = 35 мм сэндвич- панели с пеной Внешний слой GFK толщина 1, 3 мм Основной материал PU- пена без фреонов Объемный вес 70 кг/м³ Стальной оцинкованный лист внутри 0, 4 мм белое покрытие ПВХ GFK-1, 3 мм PU-пена внутреннее покрытие 0, 4 мм PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 32
VID 901120 - 21 / SIKH Возможное дополнительное оснащение: PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 33
VID 901120 - 21 / SIKH Опция: Ярусная загрузка: • Погрузка паллет в длину • Балки 88 x 67 мм • Шины полностью утоплены • 12 шин на каждой стенке • Грузоподъемность 1. 000 кг • Шаг между позициями 20 мм • 22 балки PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 34

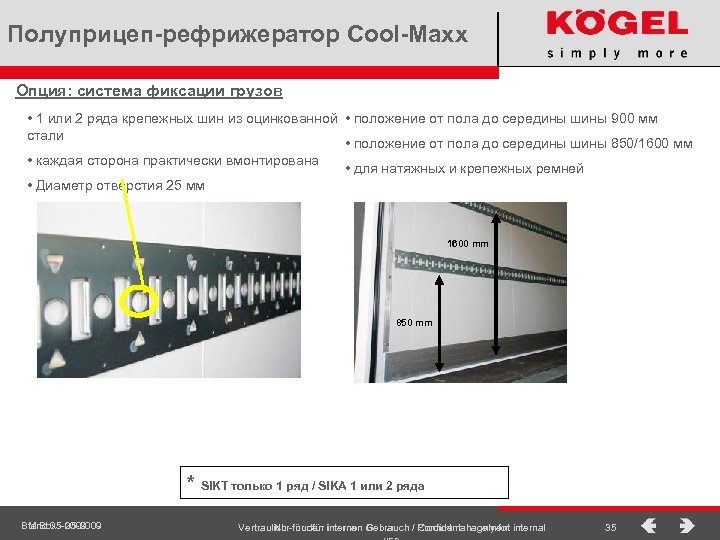

Полуприцеп-рефрижератор Cool-Maxx Опция: система фиксации грузов • 1 или 2 ряда крепежных шин из оцинкованной • положение от пола до середины шины 900 мм стали • положение от пола до середины шины 850/1600 мм • каждая сторона практически вмонтирована • для натяжных и крепежных ремней • Диаметр отверстия 25 мм 1600 mm 850 mm * SIKT только 1 ряд / SIKA 1 или 2 ряда Stand 05 -2009 PM Box - 05 -2009 Vertraulich -für den internen Gebrauch / Produktmanagement internal Nur nur für Confidental - only for 35

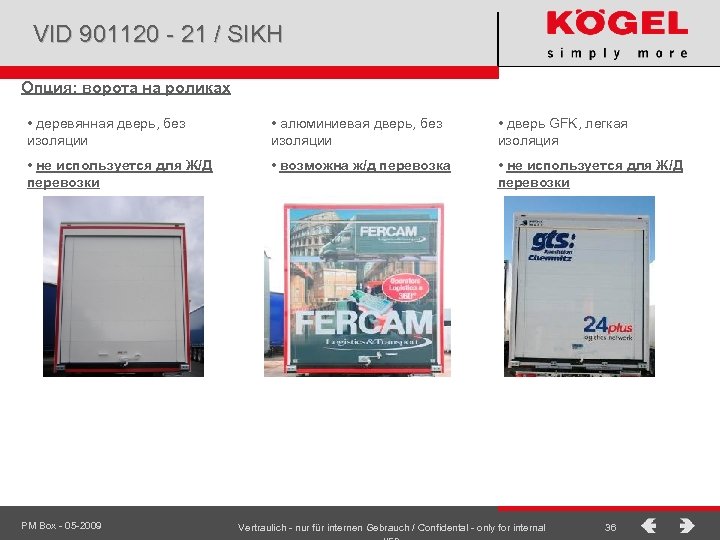

VID 901120 - 21 / SIKH Опция: ворота на роликах • деревянная дверь, без изоляции • алюминиевая дверь, без изоляции • дверь GFK, легкая изоляция • не используется для Ж/Д перевозки • возможна ж/д перевозка • не используется для Ж/Д перевозки PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 36

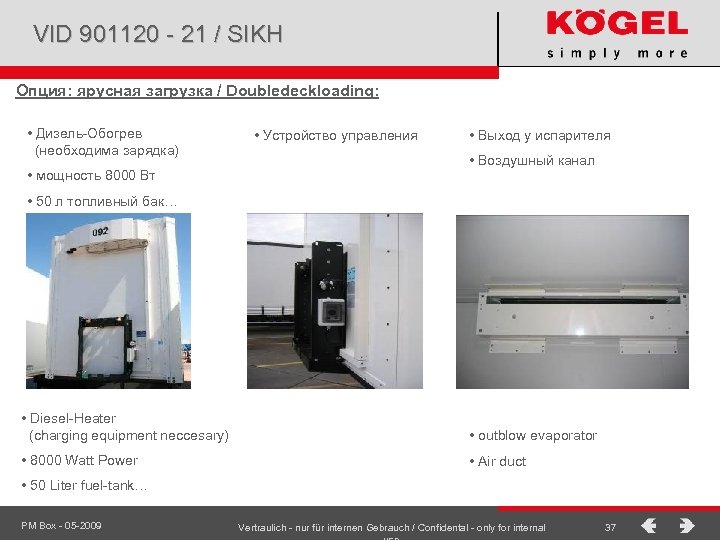

VID 901120 - 21 / SIKH Опция: ярусная загрузка / Doubledeckloading: • Дизель-Обогрев (необходима зарядка) • мощность 8000 Вт • Устройство управления • Выход у испарителя • Воздушный канал • 50 л топливный бак… • Diesel-Heater (charging equipment neccesary) • outblow evaporator • 8000 Watt Power • Air duct • 50 Liter fuel-tank… PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 37
VID 901120 - 23 / SPKH - SIKH Общее: SIKH / SPKH § одинаковые шасси § одинаковые передние стенки § задний портал + ворота § соединительные профили § крыша Разница ! Боковые стенки и область использования PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 38
Преимущества: • рама = стандартная конструкция, 7200 кг нагрузка на пол • на 1, 000 кг легче = экономия на топливе • задний бампер = безопасность • обогрев = возможность перевозки различных грузов • оснащение для ж/д = возможность выбора различных перевозчиков • шины ярусной погрузки = безопасность за счет простоты в использовании • светодиодные фонари внутри PM Box - 05 -2009 = меньшее потребление энергии Vertraulich - nur für internen Gebrauch / Confidental - only for internal 39
Cargo-Maxx Boxx Спасибо за внимание ! ООО «ТРАНСМАРКЕТ» Официальный дилер Kögel ИСКРА ВАДИМ ВЛАДИМИРОВИЧ PM Box - 05 -2009 Vertraulich - nur für internen Gebrauch / Confidental - only for internal 40
