Информация о продукте Новое поколение конвекционных настенных котлов Bosch GAZ 6000 W 1 Intern | TT-WB/PRM | | © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

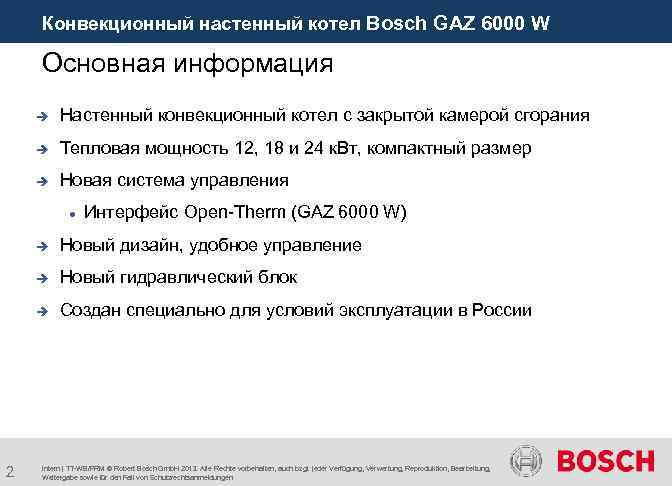

Конвекционный настенный котел Bosch GAZ 6000 W Основная информация è Настенный конвекционный котел с закрытой камерой сгорания è Тепловая мощность 12, 18 и 24 к. Вт, компактный размер è Новая система управления Интерфейс Open-Therm (GAZ 6000 W) è è Новый гидравлический блок è 2 Новый дизайн, удобное управление Создан специально для условий эксплуатации в России Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

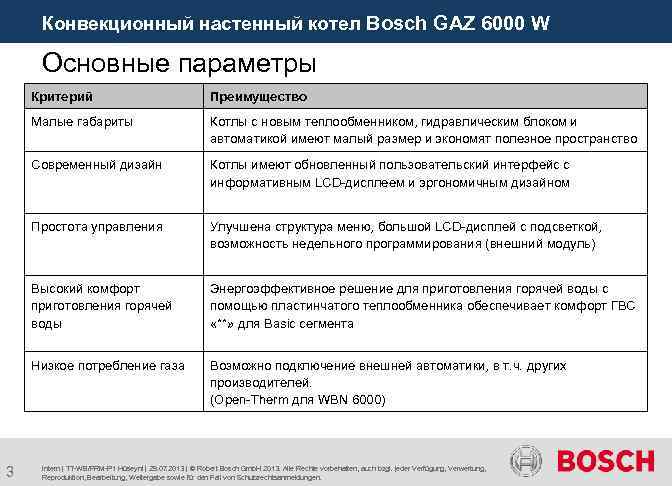

Конвекционный настенный котел Bosch GAZ 6000 W Основные параметры Критерий Малые габариты Котлы с новым теплообменником, гидравлическим блоком и автоматикой имеют малый размер и экономят полезное пространство Современный дизайн Котлы имеют обновленный пользовательский интерфейс с информативным LCD-дисплеем и эргономичным дизайном Простота управления Улучшена структура меню, большой LCD-дисплей с подсветкой, возможность недельного программирования (внешний модуль) Высокий комфорт приготовления горячей воды Энергоэффективное решение для приготовления горячей воды с помощью пластинчатого теплообменника обеспечивает комфорт ГВС «**» для Basic сегмента Низкое потребление газа 3 Преимущество Возможно подключение внешней автоматики, в т. ч. других производителей. (Open-Therm для WBN 6000) Intern | TT-WB/PRM-P 1 Hüseyni | 29. 07. 2013 | © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

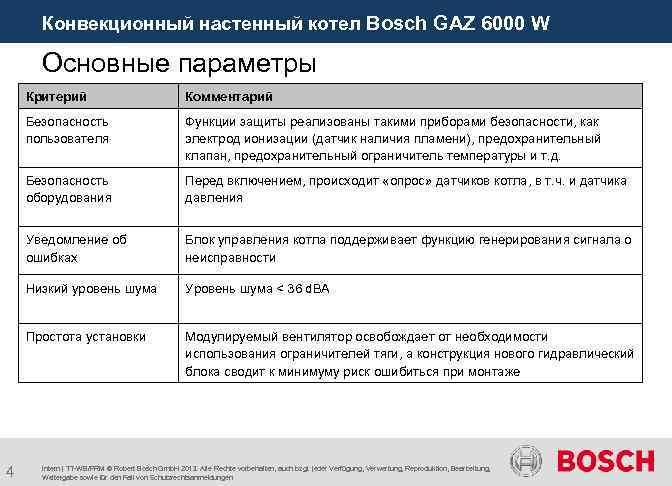

Конвекционный настенный котел Bosch GAZ 6000 W Основные параметры Критерий Безопасность пользователя Функции защиты реализованы такими приборами безопасности, как электрод ионизации (датчик наличия пламени), предохранительный клапан, предохранительный ограничитель температуры и т. д. Безопасность оборудования Перед включением, происходит «опрос» датчиков котла, в т. ч. и датчика давления Уведомление об ошибках Блок управления котла поддерживает функцию генерирования сигнала о неисправности Низкий уровень шума Уровень шума < 36 d. BA Простота установки 4 Комментарий Модулируемый вентилятор освобождает от необходимости использования ограничителей тяги, а конструкция нового гидравлический блока сводит к минимуму риск ошибиться при монтаже Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

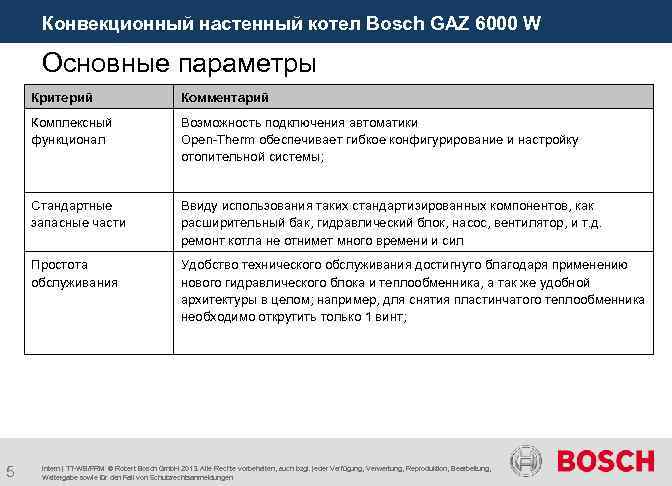

Конвекционный настенный котел Bosch GAZ 6000 W Основные параметры Критерий Комплексный функционал Возможность подключения автоматики Open-Therm обеспечивает гибкое конфигурирование и настройку отопительной системы; Стандартные запасные части Ввиду использования таких стандартизированных компонентов, как расширительный бак, гидравлический блок, насос, вентилятор, и т. д. ремонт котла не отнимет много времени и сил Простота обслуживания 5 Комментарий Удобство технического обслуживания достигнуто благодаря применению нового гидравлического блока и теплообменника, а так же удобной архитектуры в целом; например, для снятия пластинчатого теплообменника необходимо открутить только 1 винт; Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Конвекционный настенный котел Bosch GAZ 6000 W Преимущества для монтажника Удобное положение пластинчатого теплообменника для ГВС. Обслуживание возможно без снятия каких-либо блоков – достаточно открутить один винт! Специальная упаковка разработана для транспортировки по плохим дорогам – пенопластовый кожух защищает котел со всех сторон 6 Конструкция основного теплообменника обеспечивает легкий и быстрый съем теплообменника для обслуживания – достаточно открутить 2 накидные гайки! Датчик протока – ограничитель протока, фильтр грубой очистки, датчик Холла. Все легко разбирается и чистится! Intern | TTRB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

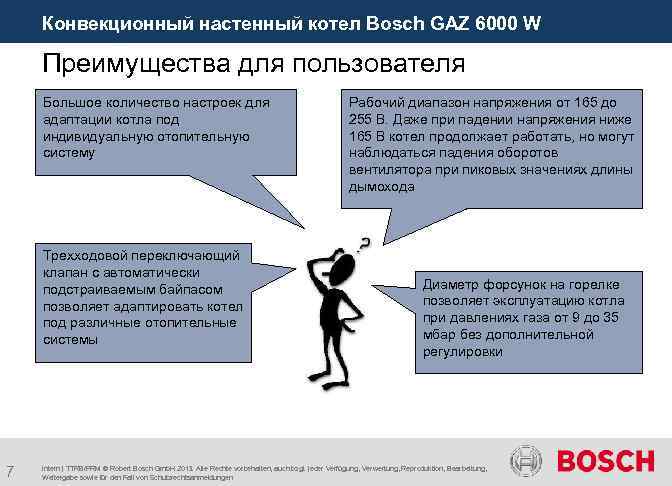

Конвекционный настенный котел Bosch GAZ 6000 W Преимущества для пользователя Большое количество настроек для адаптации котла под индивидуальную отопительную систему Трехходовой переключающий клапан с автоматически подстраиваемым байпасом позволяет адаптировать котел под различные отопительные системы 7 Рабочий диапазон напряжения от 165 до 255 В. Даже при падении напряжения ниже 165 В котел продолжает работать, но могут наблюдаться падения оборотов вентилятора при пиковых значениях длины дымохода Диаметр форсунок на горелке позволяет эксплуатацию котла при давлениях газа от 9 до 35 мбар без дополнительной регулировки Intern | TTRB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Конвекционный настенный котел Bosch GAZ 6000 W GAZ 6000 – новое поколение настенных котлов GAZ 4000 GAZ 6000 Теплообменник Битермический Пластинчатый Возможность подключения внешней автоматики Комнатный термостат ON/OFF Комнатный программатор MMI Комнатный термостат ON/OFF Возможность подключение погодозависимой автоматики Нет Да Подключение к бойлеру (одноконтурная модель) Да Да Модель с открытой камерой сгорания Есть Будет запущена на рынок в 2014 г. Дизайн 8 Intern | TTRB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Конвекционный настенный котел Bosch GAZ 6000 W Дизайн GAZ 6000 W 9 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

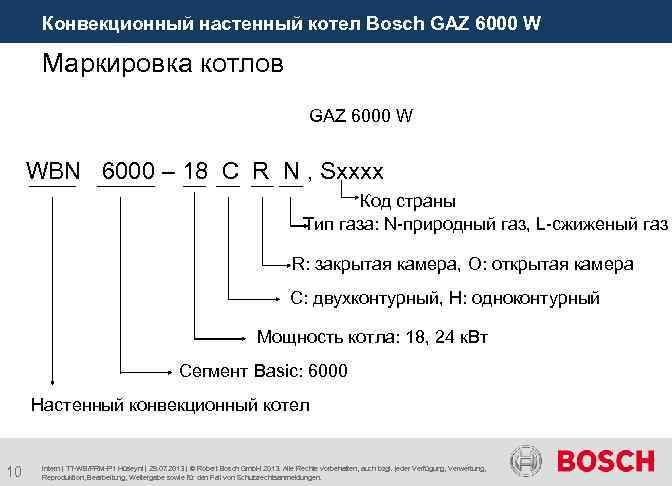

Конвекционный настенный котел Bosch GAZ 6000 W Маркировка котлов GAZ 6000 W Basic Top WBN 6000 – 18 C R N , Sxxxx Код страны Тип газа: N-природный газ, L-сжиженый газ R: закрытая камера, O: открытая камера C: двухконтурный, H: одноконтурный Мощность котла: 18, 24 к. Вт Сегмент Basic: 6000 Настенный конвекционный котел 10 Intern | TT-WB/PRM-P 1 Hüseyni | 29. 07. 2013 | © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

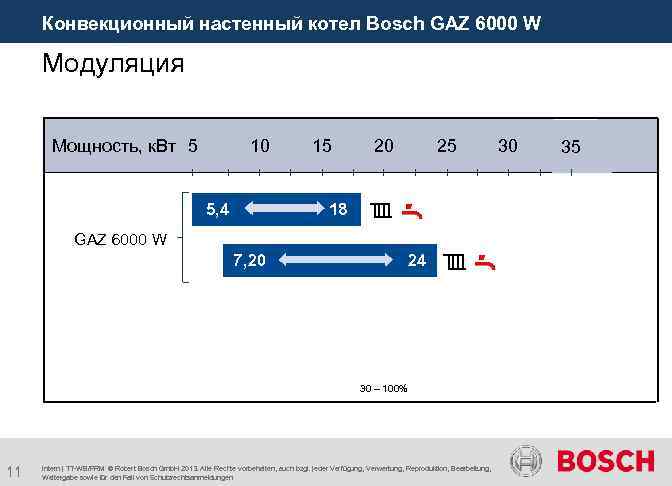

Конвекционный настенный котел Bosch GAZ 6000 W Модуляция Мощность, к. Вт 5 10 5, 4 15 20 25 18 GAZ 6000 W 7, 20 24 30 – 100% 11 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. 30 35

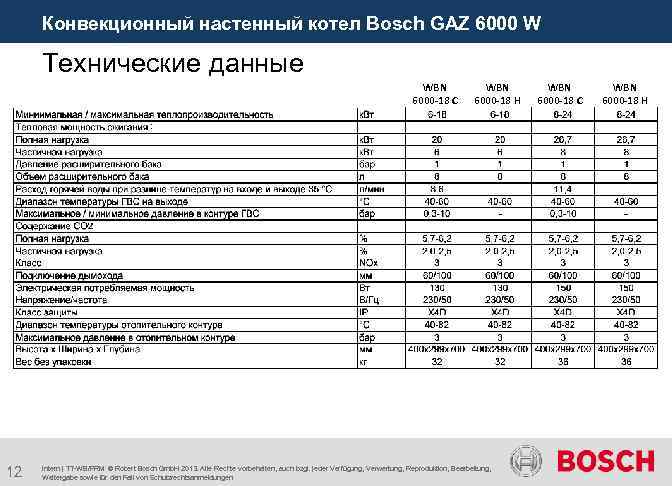

Конвекционный настенный котел Bosch GAZ 6000 W Технические данные WBN 6000 -18 C WBN 6000 -18 H : 12 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. WBN 6000 -18 C WBN 6000 -18 H

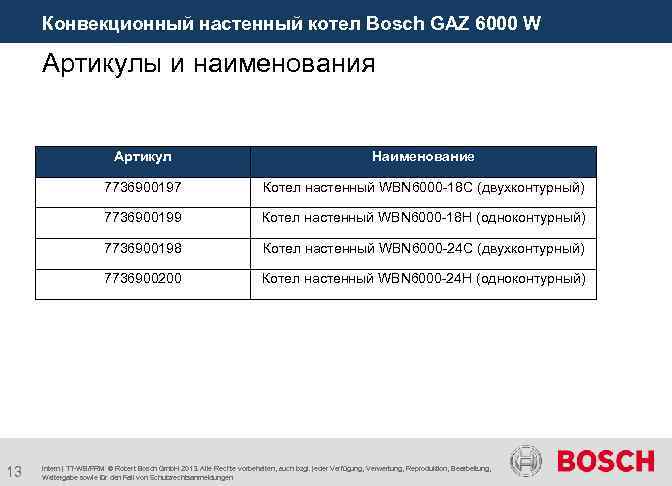

Конвекционный настенный котел Bosch GAZ 6000 W Артикулы и наименования Артикул 7736900197 Котел настенный WBN 6000 -18 C (двухконтурный) 7736900199 Котел настенный WBN 6000 -18 H (одноконтурный) 7736900198 Котел настенный WBN 6000 -24 C (двухконтурный) 7736900200 13 Наименование Котел настенный WBN 6000 -24 H (одноконтурный) Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Конвекционный настенный котел Bosch GAZ 6000 W Основные компоненты – Панель управления Обзор интерфейса пользователя Включение Возврат на предыдущий уровень меню LCD-дисплей (50 x 30 мм) Увеличение параметра Прокрутка меню «вверх» Уменьшение параметра Прокрутка меню «вниз» (Выбор режима) ОК – подтверждение выбора функции или параметра (Кнопка сброса параметра) 14 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

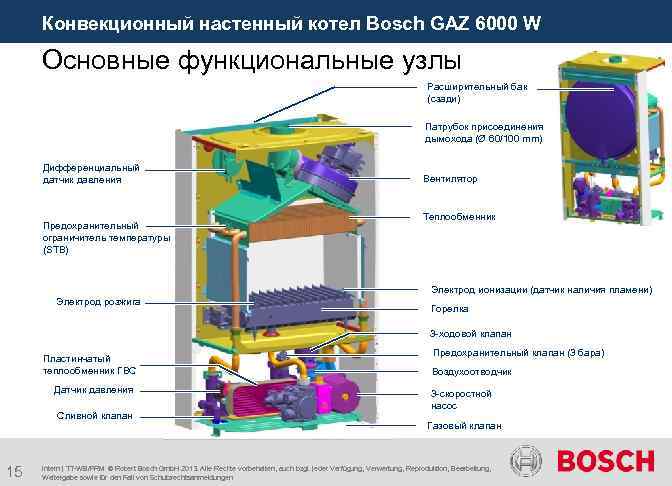

Конвекционный настенный котел Bosch GAZ 6000 W Основные функциональные узлы Расширительный бак (сзади) Патрубок присоединения дымохода (Ø 60/100 mm) Дифференциальный датчик давления Предохранительный ограничитель температуры (STB) Вентилятор Теплообменник Электрод ионизации (датчик наличия пламени) Электрод розжига Горелка 3 -ходовой клапан Пластинчатый теплообменник ГВС Датчик давления Сливной клапан 15 Предохранительный клапан (3 бара) Воздухоотводчик 3 -скоростной насос Газовый клапан Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

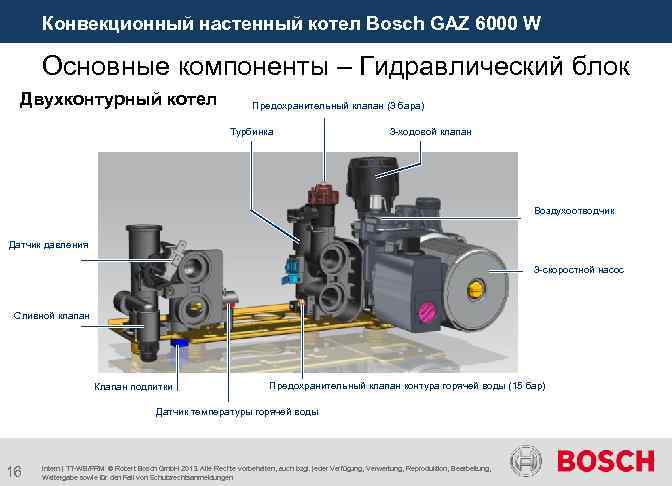

Конвекционный настенный котел Bosch GAZ 6000 W Основные компоненты – Гидравлический блок Двухконтурный котел Предохранительный клапан (3 бара) Турбинка 3 -ходовой клапан Воздухоотводчик Датчик давления 3 -скоростной насос Сливной клапан Клапан подпитки Предохранительный клапан контура горячей воды (15 бар) Датчик температуры горячей воды 16 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

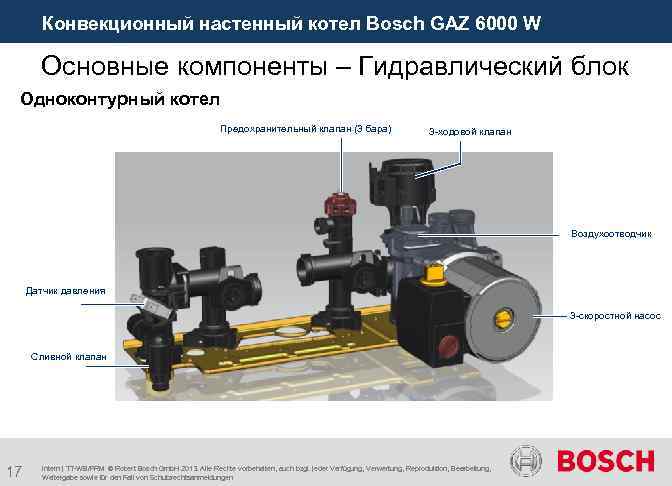

Конвекционный настенный котел Bosch GAZ 6000 W Основные компоненты – Гидравлический блок Одноконтурный котел Предохранительный клапан (3 бара) 3 -ходовой клапан Воздухоотводчик Датчик давления 3 -скоростной насос Сливной клапан 17 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

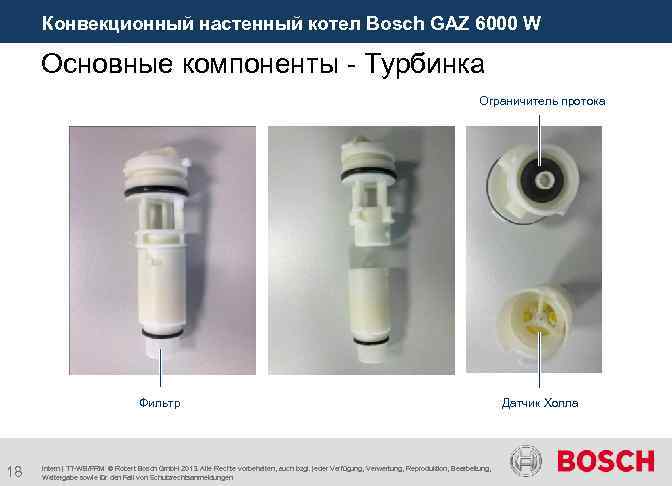

Конвекционный настенный котел Bosch GAZ 6000 W Основные компоненты - Турбинка Ограничитель протока Фильтр 18 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen. Датчик Холла

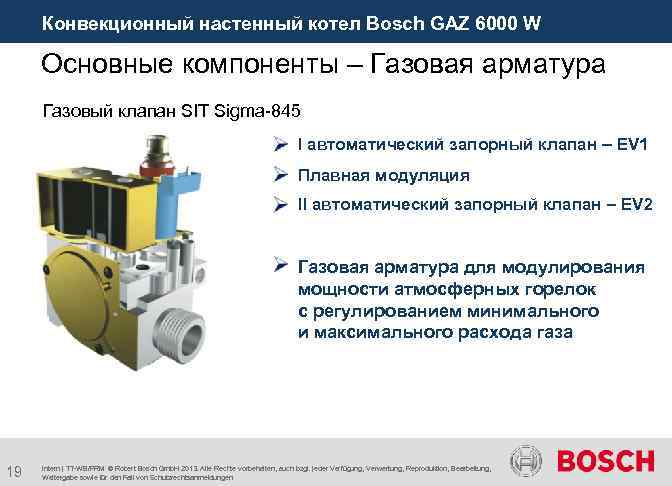

Конвекционный настенный котел Bosch GAZ 6000 W Основные компоненты – Газовая арматура Газовый клапан SIT Sigma-845 I автоматический запорный клапан – EV 1 Плавная модуляция II автоматический запорный клапан – EV 2 Газовая арматура для модулирования мощности атмосферных горелок с регулированием минимального и максимального расхода газа 19 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

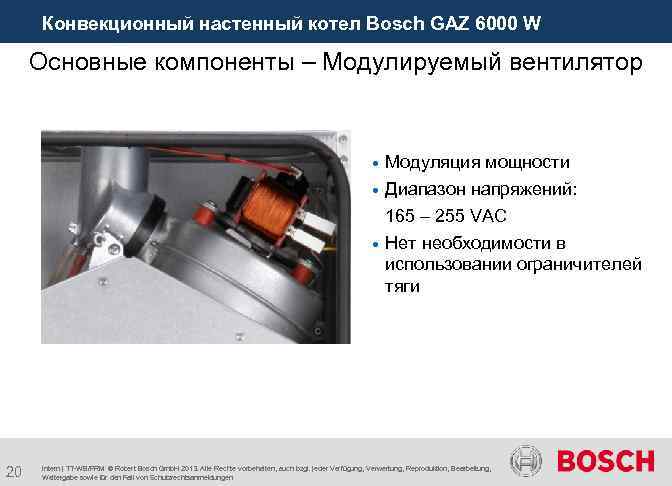

Конвекционный настенный котел Bosch GAZ 6000 W Основные компоненты – Модулируемый вентилятор Диапазон напряжений: 165 – 255 VAC 20 Модуляция мощности Нет необходимости в использовании ограничителей тяги Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Конвекционный настенный котел Bosch GAZ 6000 W Основные компоненты – 3 -скоростной насос Заводская настройка : 3 3 (m) 2 1 1 : График для режима 1 2 : График для режима 2 3 : График для режима 3 21 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

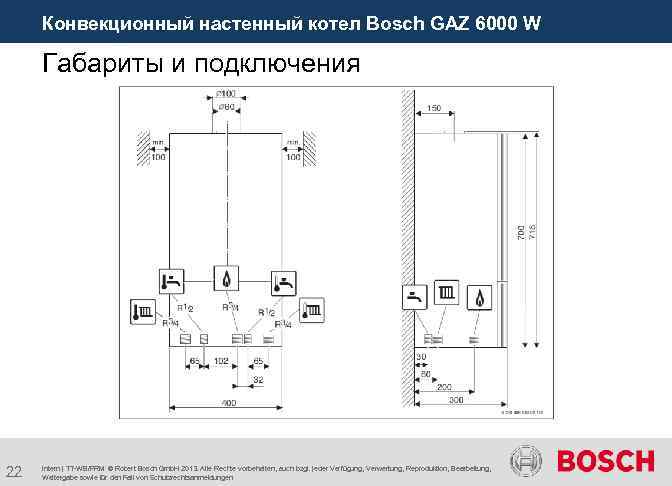

Конвекционный настенный котел Bosch GAZ 6000 W Габариты и подключения 22 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Конвекционный настенный котел Bosch GAZ 6000 W Электрические подключения Basic-сегмент 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 Дифференциальный датчик давления Вентилятор Датчик температуры отопительного контура (NTC) Датчик давления отопительного контура Предохранительный ограничитель температуры STB (105 ºC) Электрод ионизации (датчик наличия пламени) Электрод розжига Газовый клапан Датчик температуры бойлера Турбинка Клемма общего сигнала неисправности (24 VDC, макс. 40 м. А) 3 -ходовой клапан Насос Датчик температуры контура ГВС (NTC) Клемма для подключения напряжения питания 230 В Клемма для подключение комнатного термостата (Open-Therm или Вкл/Выкл) 17. Разъем датчика наружной температуры (только с автоматикой Open-Therm) 18. Разъем для подключения сервисного прибора 20 Трансформатор розжига 23 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

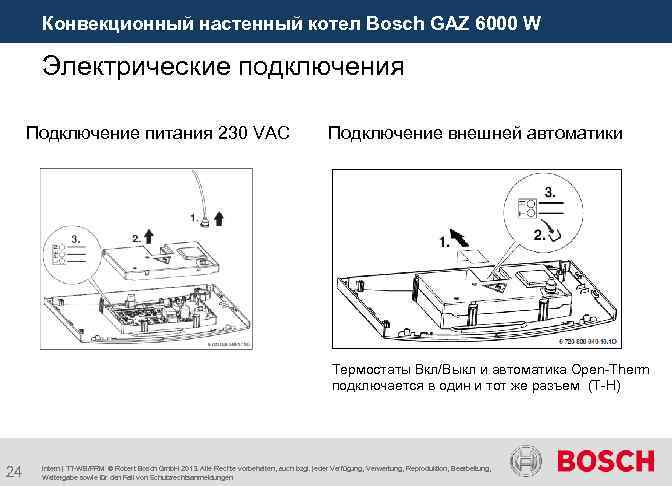

Конвекционный настенный котел Bosch GAZ 6000 W Электрические подключения Подключение питания 230 VAC Подключение внешней автоматики Термостаты Вкл/Выкл и автоматика Open-Therm подключается в один и тот же разъем (T-H) 24 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Конвекционный настенный котел Bosch GAZ 6000 W Структурная схема – Одноконтурный котел 25 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Конвекционный настенный котел Bosch GAZ 6000 W Структурная схема – Двухконтурный котел 26 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Конвекционный настенный котел Bosch GAZ 6000 W Гидравлическая схема – одноконтурный котёл 27 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Конвекционный настенный котел Bosch GAZ 6000 W Гидравлическая схема – одноконтурный котёл 28 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

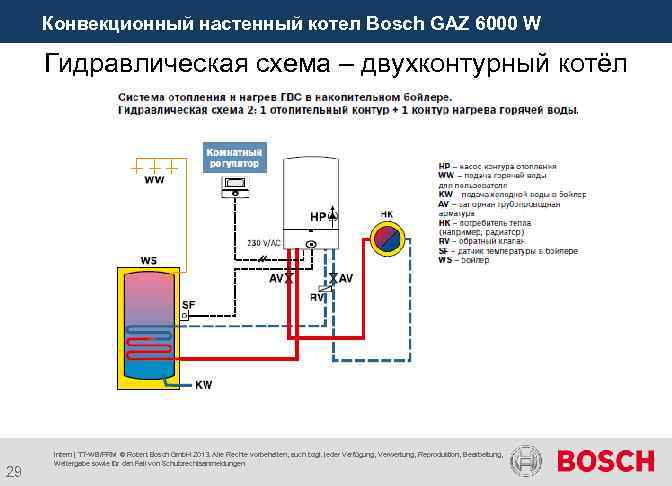

Конвекционный настенный котел Bosch GAZ 6000 W Гидравлическая схема – двухконтурный котёл 29 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

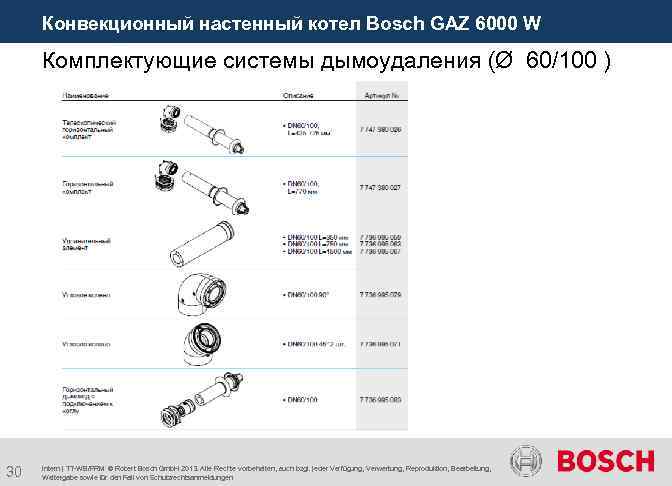

Конвекционный настенный котел Bosch GAZ 6000 W Комплектующие системы дымоудаления (Ø 60/100 ) 30 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

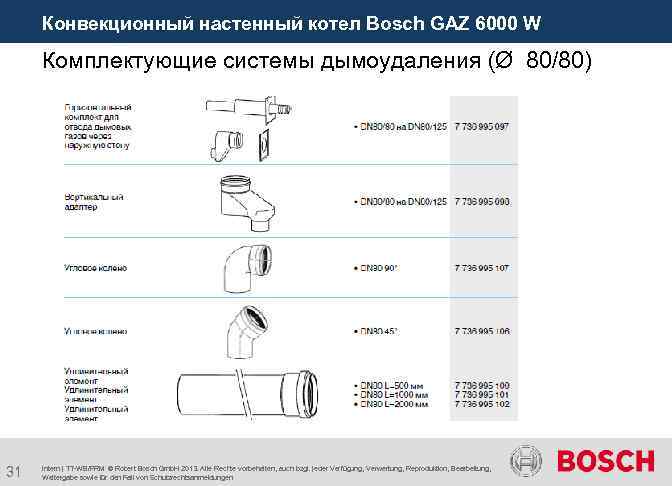

Конвекционный настенный котел Bosch GAZ 6000 W Комплектующие системы дымоудаления (Ø 80/80) 31 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Конвекционный настенный котел Bosch GAZ 6000 W Автоматика котла Комнатный регулятор температуры MMI с функцией недельного программирования Отображение температуры системы отопления и ГВС, коды ошибок, режим зима/лето, сервисные настройки 32 On/off выносной термостат Поддержание заданной температуры в помещении в диапазоне от 5 до 30 С. Коммуникация по протоколу Open. Therm Управление температурой в помещении и воды Отображения данных о температуре наружного воздуха, статусе горелки и ошибках в работе котла. Функция недельного программирования. Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Комнатный регулятор MMI è è è 33 Работа по протоколу Open-Therm Управление котлом и бойлером Управление понятно на интуитивном уровне Недельное программирование, в т. ч. по средствам предустановленных программ Отображения текущей температуры в контуре отопления и ГВС, наружной температуры, индикация ошибок Диапазон регулировок температуры в контрольном помещении 7 -39 градусов цельсия

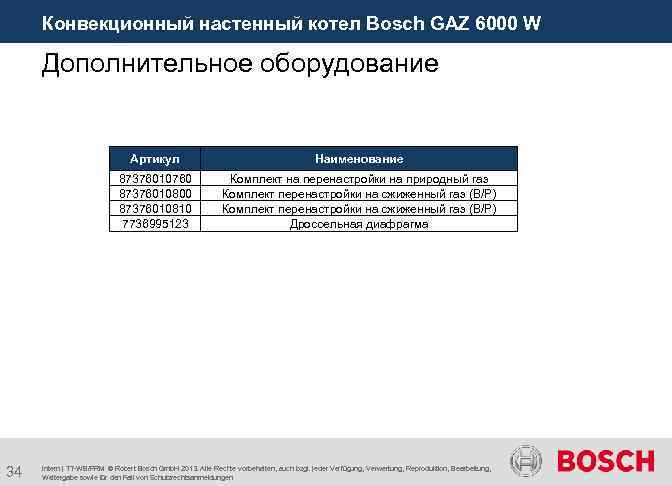

Конвекционный настенный котел Bosch GAZ 6000 W Дополнительное оборудование Артикул 87376010760 87376010800 87376010810 7736995123 34 Наименование Комплект на перенастройки на природный газ Комплект перенастройки на сжиженный газ (B/P) Дроссельная диафрагма Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.

Конвекционный настенный котел Bosch GAZ 6000 W Сертификаты 35 Intern | TT-WB/PRM © Robert Bosch Gmb. H 2013. Alle Rechte vorbehalten, auch bzgl. jeder Verfügung, Verwertung, Reproduktion, Bearbeitung, Weitergabe sowie für den Fall von Schutzrechtsanmeldungen.
