ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ В ЮРИДИЧЕСКОЙ ДЕЯТЕЛЬНОСТИ ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ В ЮРИДИЧЕСКОЙ ДЕЯТЕЛЬНОСТИ

ОСНОВНЫЕ ПОНЯТИЯ Информатика – наука, изучающая свойства информации, а также способы представления, накопления, обработки ОСНОВНЫЕ ПОНЯТИЯ Информатика – наука, изучающая свойства информации, а также способы представления, накопления, обработки и передачи информации с помощью технических средств

ОСНОВНЫЕ ПОНЯТИЯ Информация (обиходное) – сведения, сообщения о чем-либо Информация (в информатике) – сведения, ОСНОВНЫЕ ПОНЯТИЯ Информация (обиходное) – сведения, сообщения о чем-либо Информация (в информатике) – сведения, сообщение о чем-либо, выраженные на каком-либо языке и закрепленные на материальном носителе

ОСНОВНЫЕ ПОНЯТИЯ Данные – набор символов на условном языке безотносительно их смыслового значения, предназначенных ОСНОВНЫЕ ПОНЯТИЯ Данные – набор символов на условном языке безотносительно их смыслового значения, предназначенных для хранения и обработки на компьютере. Носитель – электронный, данные в цифровой форме (двоичный код)

СИСТЕМЫ СЧИСЛЕНИЯ Система счисления - совокупность алфавита, элементы которого называются цифрами, способов представления числа СИСТЕМЫ СЧИСЛЕНИЯ Система счисления - совокупность алфавита, элементы которого называются цифрами, способов представления числа и алгоритмов выполнения арифметических операций

СИСТЕМЫ СЧИСЛЕНИЯ делятся на два класса: § § Непозиционные Позиционные СИСТЕМЫ СЧИСЛЕНИЯ делятся на два класса: § § Непозиционные Позиционные

СИСТЕМЫ СЧИСЛЕНИЯ В непозиционных системах счисления вклад каждой цифры в число определяется только ее СИСТЕМЫ СЧИСЛЕНИЯ В непозиционных системах счисления вклад каждой цифры в число определяется только ее номиналом и не зависит от положения цифры в записи числа

РИМСКАЯ СИСТЕМА СЧИСЛЕНИЯ (алфавит): I – 1, V- 5, X – 10, L – РИМСКАЯ СИСТЕМА СЧИСЛЕНИЯ (алфавит): I – 1, V- 5, X – 10, L – 50, C – 100, D - 500, M - 1000

РИМСКАЯ СИСТЕМА СЧИСЛЕНИЯ XXIII = 1 3 + 10 2 = 23 IV – РИМСКАЯ СИСТЕМА СЧИСЛЕНИЯ XXIII = 1 3 + 10 2 = 23 IV – 4 VI – 6 IX – 9 XI – 11 XL – 40 LX - 60

РИМСКАЯ СИСТЕМА СЧИСЛЕНИЯ РИМСКАЯ СИСТЕМА СЧИСЛЕНИЯ

СИСТЕМЫ СЧИСЛЕНИЯ В позиционных системах счисления вклад цифры в значение числа определяется не только СИСТЕМЫ СЧИСЛЕНИЯ В позиционных системах счисления вклад цифры в значение числа определяется не только ее номиналом, но и местом в записи числа, так называемым разрядом. Нумерация разрядов ведется справа налево – от младших к старшим

ИНДО-АРАБСКАЯ СИСТЕМА СЧИСЛЕНИЯ (десятичная) 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 ИНДО-АРАБСКАЯ СИСТЕМА СЧИСЛЕНИЯ (десятичная) 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 - алфавит 239 = 9 1 + 3 10 + 2 100 Вес 1 разряда – 1 Вес 2 разряда – 10 Вес 3 разряда – 100 …

ДВОИЧНАЯ СИСТЕМА СЧИСЛЕНИЯ 0, 1 – алфавит 10112 = 1 1 + 1 2 ДВОИЧНАЯ СИСТЕМА СЧИСЛЕНИЯ 0, 1 – алфавит 10112 = 1 1 + 1 2 + 0 4 + 1 8 = 1110 Вес 1 разряда – 1 Вес 2 разряда – 2 Вес 3 разряда – 4 Вес 4 разряда – 8 …

ДВОИЧНАЯ И ДЕСЯТИЧНАЯ СИСТЕМЫ СЧИСЛЕНИЯ 02 = 010 12 = 110 102 = 210 ДВОИЧНАЯ И ДЕСЯТИЧНАЯ СИСТЕМЫ СЧИСЛЕНИЯ 02 = 010 12 = 110 102 = 210 112 = 310 1002 = 410 1012 = 510 1102 = 610 1112 = 710

ПЕРЕВОД ИЗ ДВОИЧНОЙ В ДЕСЯТИЧНУЮ СИСТЕМУ (дано число 101002) 16 8 4 2 1 ПЕРЕВОД ИЗ ДВОИЧНОЙ В ДЕСЯТИЧНУЮ СИСТЕМУ (дано число 101002) 16 8 4 2 1 1 0 0 101002 = 1 4 + 1 16 = 2010

ПЕРЕВОД ИЗ ДЕСЯТИЧНОЙ В ДВОИЧНУЮ СИСТЕМУ (дано число 13810) 128 64 32 16 8 ПЕРЕВОД ИЗ ДЕСЯТИЧНОЙ В ДВОИЧНУЮ СИСТЕМУ (дано число 13810) 128 64 32 16 8 4 2 1 1 0 0 0 1 0 138 – 128 = 10, 10 – 8 = 2 138 = 128 + 2 13810 = 100010102

СЛОЖЕНИЕ В ДВОИЧНОЙ СИСТЕМЕ. . 10011 + 1011 11110 1 + 1 = 2 СЛОЖЕНИЕ В ДВОИЧНОЙ СИСТЕМЕ. . 10011 + 1011 11110 1 + 1 = 2 (в 1 разряде – 0, запоминаем 1 для второго разряда) 1 + 1 = 3 (во 2 разряде – 1, запоминаем 1 для третьего разряда)

ЕДИНИЦЫ ИЗМЕРЕНИЯ ИНФОРМАЦИИ 1 бит – минимально возможное количество информации. Это количество информации, необходимое ЕДИНИЦЫ ИЗМЕРЕНИЯ ИНФОРМАЦИИ 1 бит – минимально возможное количество информации. Это количество информации, необходимое для выбора одной из двух возможных альтернатив. Например между «да» и «нет» или между 0 и 1

ЕДИНИЦЫ ИЗМЕРЕНИЯ ИНФОРМАЦИИ 1 килобит (Кбит, Kbit) = 1024 бита, 1 мегабит (Мбит, Mbit) ЕДИНИЦЫ ИЗМЕРЕНИЯ ИНФОРМАЦИИ 1 килобит (Кбит, Kbit) = 1024 бита, 1 мегабит (Мбит, Mbit) = 1024 килобита 1 байт = 8 бит, 1 килобайт (Кб, Kb) = 1024 байт, 1 мегабайт (Мб, Mb) = 1024 килобайта, 1 гигабайт (Гб, Gb) = 1024 мегабайта, 1 терабайт (Тб, Tb) = 1024 гигабайта;

КОДИРОВАНИЕ ТЕКСТА КОДОВЫЕ ТАБЛИЦЫ: Таблица ASCII - 256 символов Код 1 символа - 1 КОДИРОВАНИЕ ТЕКСТА КОДОВЫЕ ТАБЛИЦЫ: Таблица ASCII - 256 символов Код 1 символа - 1 байт (8 бит) Таблица UNICODE, форма UTF-16 более 65 тысяч символов Код 1 символа - 2 байт (16 бит) Таблица UNICODE, форма UTF-32 более миллиона символов Код 1 символа - 4 байт (32 бита)

ASCII, UNICODE UTF-16 ASCII, код 1 символа – 1 байт (8 бит); UNICODE UTF-16, ASCII, UNICODE UTF-16 ASCII, код 1 символа – 1 байт (8 бит); UNICODE UTF-16, код 1 символа – 4 байта (32 бита)

КОДИРОВАНИЕ ИЗОБРАЖЕНИЯ № строки, № столбца, цвет пикселя (для всех точек экрана) Цвет точки КОДИРОВАНИЕ ИЗОБРАЖЕНИЯ № строки, № столбца, цвет пикселя (для всех точек экрана) Цвет точки – смесь 3 (4) основных в разной пропорции, доли основных цветов задаются 3 числами. Система RGB (красный, зеленый, синий) Система CMYK (циан, маджента, желтый, черный)

КОДИРОВАНИЕ ЦВЕТА RGB 24 -битный цвет – более 16 миллионов оттенков На 1 пиксель КОДИРОВАНИЕ ЦВЕТА RGB 24 -битный цвет – более 16 миллионов оттенков На 1 пиксель экрана – 3 байта (24 бита). В каждом из 3 байтов – число от 0 до 255 – доли красного, зеленого и синего цвета в оттенке данного пикселя. Черный цвет – (0, 0, 0), в двоич. (00000000) Белый цвет – (255, 255), в двоич. (11111111)

КОДИРОВАНИЕ ЗВУКА Дискретизация и оцифровка Каждому фрагменту – 3 числа (высота звука, громкость, тембр) КОДИРОВАНИЕ ЗВУКА Дискретизация и оцифровка Каждому фрагменту – 3 числа (высота звука, громкость, тембр) Чем мельче разбиение, тем выше качество

СИСТЕМА КОДИРОВКИ И СЖАТИЯ MP 3 Основной показатель качества формата MP 3: Битрейт – СИСТЕМА КОДИРОВКИ И СЖАТИЯ MP 3 Основной показатель качества формата MP 3: Битрейт – количество информации, затраченное на 1 секунду звучания 320 Кбит/с – отличное качество, 256 Кбит/с – хорошее качество

КОДИРОВАНИЕ ВИДЕО Видеоизображение – последовательность кадров, каждая картинка цифруется поточечно, оцифрованный звук синхронизируется со КОДИРОВАНИЕ ВИДЕО Видеоизображение – последовательность кадров, каждая картинка цифруется поточечно, оцифрованный звук синхронизируется со сменяющимися изображениями

АППАРАТНОЕ УСТРОЙСТВО КОМПЬЮТЕРА АППАРАТНОЕ УСТРОЙСТВО КОМПЬЮТЕРА

ОСНОВНЫЕ ПОНЯТИЯ Компьютер – универсальное многофункциональное электронное программно-управляемое устройство для работы с информацией, обработки, ОСНОВНЫЕ ПОНЯТИЯ Компьютер – универсальное многофункциональное электронное программно-управляемое устройство для работы с информацией, обработки, хранения и обмена информацией с внешними объектами

КЛАССЫ КОМПЬЮТЕРОВ § § § Микрокомпьютер, в том числе — персональные компьютеры (ПК), Мейнфрейм, КЛАССЫ КОМПЬЮТЕРОВ § § § Микрокомпьютер, в том числе — персональные компьютеры (ПК), Мейнфрейм, Суперкомпьютер

МИКРОКОПЬЮТЕР Микрокомпьютер (МК) — это компьютер, в котором центральный процессор выполнен в виде микропроцессора МИКРОКОПЬЮТЕР Микрокомпьютер (МК) — это компьютер, в котором центральный процессор выполнен в виде микропроцессора Персональный компьютер (ПК) — это микрокомпьютер универсального назначения, управляемый одним пользователем

МИКРОКОМПЬЮТЕР Персональный компьютер (ПК) МИКРОКОМПЬЮТЕР Персональный компьютер (ПК)

МЕЙНФРЕЙМ Комплекс компьютеров на одной магистрали (до 32 МК), каждый может содержать до 12 МЕЙНФРЕЙМ Комплекс компьютеров на одной магистрали (до 32 МК), каждый может содержать до 12 микропроцессоров

СУПЕРКОМПЬЮТЕР Комплекс, содержащий до 220 тысяч процессорных ядер, с полным распараллеливанием процессов (векторная обработка). СУПЕРКОМПЬЮТЕР Комплекс, содержащий до 220 тысяч процессорных ядер, с полным распараллеливанием процессов (векторная обработка). Быстродействие измеряется в терафлопсах – триллионах операций в секунду США, НАСА

СУПЕРКОМПЬЮТЕР «СКИФ МОНОМАХ» Россия, Владимирский госуниверситет 10 самых мощных суперкомпьютеров: 5 – в США, СУПЕРКОМПЬЮТЕР «СКИФ МОНОМАХ» Россия, Владимирский госуниверситет 10 самых мощных суперкомпьютеров: 5 – в США, 2 - в Китае, 2 – в Японии, 1 – во Франции Быстродействие от 1 до 10 тысяч терафлопс Ядер – от 55000 до 225000

ВИДЫ ПК § § Стационарные, Портативные Разновидности портативных ПК: § Ноутбук, § Нетбук, § ВИДЫ ПК § § Стационарные, Портативные Разновидности портативных ПК: § Ноутбук, § Нетбук, § Айпад (планшет), § Смартфон

Ноутбук Нетбук Ноутбук Нетбук

Айпад Смартфон Айпад Смартфон

КОМПЬЮТЕР СОСТОИТ ИЗ: § Аппаратное обеспечение (Hard. Ware); § Программное обеспечение (Soft. Ware) КОМПЬЮТЕР СОСТОИТ ИЗ: § Аппаратное обеспечение (Hard. Ware); § Программное обеспечение (Soft. Ware)

Обобщенная схема компьютера микропроцессор оперативная память системная шина устройства ввода-вывода Обобщенная схема компьютера микропроцессор оперативная память системная шина устройства ввода-вывода

СИСТЕМНЫЙ БЛОК СИСТЕМНЫЙ БЛОК

СИСТЕМНЫЙ БЛОК СИСТЕМНЫЙ БЛОК

МИКРОПРОЦЕССОР Микропроцессор (центральный процессор, процессор) – непосредственный исполнитель операций, заданных работающей программой, выполненный в МИКРОПРОЦЕССОР Микропроцессор (центральный процессор, процессор) – непосредственный исполнитель операций, заданных работающей программой, выполненный в виде одной или нескольких интегральных схем

ОСНОВНЫЕ ФУНКЦИИ ПРОЦЕССОРА: § Устройство управления, координирует работу других устройств, § Арифметико-логическое устройство, производит ОСНОВНЫЕ ФУНКЦИИ ПРОЦЕССОРА: § Устройство управления, координирует работу других устройств, § Арифметико-логическое устройство, производит математические операции над данными

МИКРОПРОЦЕССОР МИКРОПРОЦЕССОР

МАТЕРИНСКАЯ ПЛАТА Системная плата (материнская плата) это сложная многослойная печатная плата прямоугольной формы, на МАТЕРИНСКАЯ ПЛАТА Системная плата (материнская плата) это сложная многослойная печатная плата прямоугольной формы, на которой устанавливаются основные компоненты персонального компьютера

МАТЕРИНСКАЯ ПЛАТА МАТЕРИНСКАЯ ПЛАТА

ХАРАКТЕРИСТИКИ ПРОЦЕССОРА: Тактовая частота – количество тактов (элементарных операций) в секунду - Разрядность – ХАРАКТЕРИСТИКИ ПРОЦЕССОРА: Тактовая частота – количество тактов (элементарных операций) в секунду - Разрядность – количество информации, которое процессор может обработать за один такт Количество ядер – количество устройств в составе процессора для распараллеливания вычислений

ДВУХЪЯДЕРНЫЙ ПРОЦЕССОР Intel Atom 330 ДВУХЪЯДЕРНЫЙ ПРОЦЕССОР Intel Atom 330

ХАРАКТЕРИСТИКИ ПК Тактовая частота – порядка 2 – 3 гигагерц, (2 - 3 миллиарда ХАРАКТЕРИСТИКИ ПК Тактовая частота – порядка 2 – 3 гигагерц, (2 - 3 миллиарда тактов в секунду) Разрядность – 64 бита за один такт, Количество ядер – 2 – 4.

ОПЕРАТИВНАЯ ПАМЯТЬ Оперативная память (ОЗУ, RAM) быстрое запоминающее устройство, непосредственно связанное с процессором и ОПЕРАТИВНАЯ ПАМЯТЬ Оперативная память (ОЗУ, RAM) быстрое запоминающее устройство, непосредственно связанное с процессором и предназначенное для временного хранения выполняемых программ и данных, обрабатываемых этими программами.

ОПЕРАТИВНАЯ ПАМЯТЬ ОПЕРАТИВНАЯ ПАМЯТЬ

ХАРАКТЕРИСТИКИ ОПЕРАТИВНОЙ ПАМЯТИ Информационная емкость – количество информации, которое можно записать в ОЗУ одновременно ХАРАКТЕРИСТИКИ ОПЕРАТИВНОЙ ПАМЯТИ Информационная емкость – количество информации, которое можно записать в ОЗУ одновременно (1 – 4 Гб) ; Быстродействие – время доступа к данным; (60 – 90 наносекунд) Энергозависимость

КЭШ Кэш (сверхоперативная память) — очень быстрое запоминающее устройство небольшого объёма, которое используется при КЭШ Кэш (сверхоперативная память) — очень быстрое запоминающее устройство небольшого объёма, которое используется при обмене данными между микропроцессором и оперативной памятью для компенсации разницы в скорости обработки информации процессором и несколько менее быстродействующей оперативной памятью. Энергозависима

КЭШ КЭШ

ПЗУ (Постоянное запоминающее устройство, ROM) — энергонезависимая память, используется для хранения массива неизменяемых данных ПЗУ (Постоянное запоминающее устройство, ROM) — энергонезависимая память, используется для хранения массива неизменяемых данных

ПЗУ ПЗУ

ФУНКЦИИ BIOS при загрузке ПК (программа BIOS хранится в ПЗУ) - Первоначальное тестирование устройств ФУНКЦИИ BIOS при загрузке ПК (программа BIOS хранится в ПЗУ) - Первоначальное тестирование устройств компьютера (при фатальной неисправности – прекращение загрузки), - Поиск на устройствах внешней памяти (жесткий диск, CD и т. д. ) операционной системы, запуск ОС.

ОСНОВНАЯ ПАМЯТЬ ОЗУ + ПЗУ ОСНОВНАЯ ПАМЯТЬ ОЗУ + ПЗУ

СМОС (CMOS) СМОС-память – энергозависимая, перезаписываемая память, которая используется для хранения информации о конфигурации СМОС (CMOS) СМОС-память – энергозависимая, перезаписываемая память, которая используется для хранения информации о конфигурации и составе оборудования компьютера, а также о режимах его работы. Находится в той же микросхеме, что ПЗУ. Работает от батарейки, данные при выключении ПК сохраняются

БАТАРЕЙКА ДЛЯ СМОС БАТАРЕЙКА ДЛЯ СМОС

СИСТЕМНАЯ ШИНА Системная шина (системная магистраль)совокупность каналов связи между устройствами системного блока, по которым СИСТЕМНАЯ ШИНА Системная шина (системная магистраль)совокупность каналов связи между устройствами системного блока, по которым передается информация. Состоит из проводов, соединяющих устройства в системном блоке и проводников непосредственно на платах

УСТРОЙСТВА ВВОДА-ВЫВОДА Устройства ввода-вывода (внутренние) – устройства, встроенные в материнскую плату, предназначенные для возможности УСТРОЙСТВА ВВОДА-ВЫВОДА Устройства ввода-вывода (внутренние) – устройства, встроенные в материнскую плату, предназначенные для возможности подключения внешних устройств ввода и вывода информации

УСТРОЙСТВА ВВОДА-ВЫВОДА § § Контроллеры – специальные схемы, расположенные непосредственно на материнской плате и УСТРОЙСТВА ВВОДА-ВЫВОДА § § Контроллеры – специальные схемы, расположенные непосредственно на материнской плате и управляющие периферийными устройствами, Порты расположены на боковой поверхности материнской платы таким образом, чтобы через прорези в стенке корпуса системного блока были доступны гнезда для подключения проводов от внешних устройств или самих устройств (USB порты)

ПОРТЫ ПОРТЫ

ВНЕШНЯЯ ПАМЯТЬ Внешняя память - энергонезависимые устройства, предназначенные для длительного хранения информации Обмен информацией ВНЕШНЯЯ ПАМЯТЬ Внешняя память - энергонезависимые устройства, предназначенные для длительного хранения информации Обмен информацией идет так: ↔ Оперативная память ↔ Кэш ↔ Процессор Внешняя память

ВНЕШНЯЯ ПАМЯТЬ § § Гибкие магнитные диски (дискеты); Жёсткие магнитные диски (винчестеры); Оптические диски ВНЕШНЯЯ ПАМЯТЬ § § Гибкие магнитные диски (дискеты); Жёсткие магнитные диски (винчестеры); Оптические диски (CD, DVD, лазерные диски); Флеш-карты (флешки)

ДИСКЕТА Гибкий магнитный диск (дискета) – внешний носитель информации небольшого объема, представляющий собой гибкий ДИСКЕТА Гибкий магнитный диск (дискета) – внешний носитель информации небольшого объема, представляющий собой гибкий пластиковый диск в защитной оболочке. Объем 1, 44 Мб Принцип записи – намагничивание фрагментов поверхности диска

ДИСКЕТА ДИСКЕТА

ДИСКОВОД ДЛЯ ДИСКЕТ ДИСКОВОД ДЛЯ ДИСКЕТ

ДИСКЕТА (устройство) Дорожки (треки), § Сектора, § Кластеры (на пересечении). На нулевой (внешней) дорожке ДИСКЕТА (устройство) Дорожки (треки), § Сектора, § Кластеры (на пересечении). На нулевой (внешней) дорожке – FAT-таблицаоглавление диска §

ЖЕСТКИЙ ДИСК Жесткий диск (винчестер) - внешний носитель информации большого объема, представляющий собой стопку ЖЕСТКИЙ ДИСК Жесткий диск (винчестер) - внешний носитель информации большого объема, представляющий собой стопку круглых алюминиевых пластин, покрытых магнитным слоем с обеих сторон и нанизанных на общую ось. Объем – десятки, сотни Гб, Тб

ЖЕСТКИЙ ДИСК ЖЕСТКИЙ ДИСК

ЖЕСТКИЙ ДИСК FAT-таблица – оглавление диска, хранящееся на нулевой (внешней) дорожке и содержащее список ЖЕСТКИЙ ДИСК FAT-таблица – оглавление диска, хранящееся на нулевой (внешней) дорожке и содержащее список файлов и папок с адресами их начала (номер пластины, дорожки, сектора) Принцип записи – намагничивание фрагментов поверхности дисков

ОПТИЧЕСКИЙ ДИСК Оптический диск (лазерный диск, CD, DVD) – внешний носитель информации среднего объема, ОПТИЧЕСКИЙ ДИСК Оптический диск (лазерный диск, CD, DVD) – внешний носитель информации среднего объема, представляющий собой тонкий полимерный диск с металлическим напылением. Принцип записи – выжигание лазером углублений на дорожках диска. Перед повторной записью снимают 1 слой полностью, выжигая выступы. Количество слоев - до 1000.

ОПТИЧЕСКИЙ ДИСК Поверхность состоит из дорожек Количество слоев напыления = количеству возможных перезаписей ОПТИЧЕСКИЙ ДИСК Поверхность состоит из дорожек Количество слоев напыления = количеству возможных перезаписей

ВИДЫ ОПТИЧЕСКИХ ДИСКОВ: § § CD – компакт-диски (650 -750 Мб); DVD – цифровые ВИДЫ ОПТИЧЕСКИХ ДИСКОВ: § § CD – компакт-диски (650 -750 Мб); DVD – цифровые видеодиски (до 17 Гб)

КАТЕГОРИИ ДИСКОВ ПО ВОЗМОЖНОСТИ ПЕРЕЗАПИСИ: § § § Только для чтения (CD, DVD); Однократная КАТЕГОРИИ ДИСКОВ ПО ВОЗМОЖНОСТИ ПЕРЕЗАПИСИ: § § § Только для чтения (CD, DVD); Однократная запись и многократное чтение (CD-R, DVD-R); Возможность многократной перезаписи (CD-RW, DVD-RW)

ДИСКОВОД ДЛЯ ОПТИЧЕСКИХ ДИСКОВ ДИСКОВОД ДЛЯ ОПТИЧЕСКИХ ДИСКОВ

ФЛЕШ-КАРТА Флеш-карта - внешний носитель информации среднего объема, представляющий собой небольшое электронное устройство, заключенное ФЛЕШ-КАРТА Флеш-карта - внешний носитель информации среднего объема, представляющий собой небольшое электронное устройство, заключенное в пластмассовый корпус. Подключается к USB порту. Объем – от 1 Гб до десятков Гб. Принцип записи – залитие во фрагменты микросхемы электро-статического заряда, который сохраняется под слоем диэлектрика

ФЛЕШ-КАРТЫ ФЛЕШ-КАРТЫ

ФЛЕШ-КАРТЫ ФЛЕШ-КАРТЫ

ДРУГИЕ УСТРОЙСТВА СИСТЕМНОГО БЛОКА Блок питания – обязательное неспецифическое для компьютерной техники устройство, преобразующее ДРУГИЕ УСТРОЙСТВА СИСТЕМНОГО БЛОКА Блок питания – обязательное неспецифическое для компьютерной техники устройство, преобразующее переменное напряжение электросети в постоянное напряжение заданных номиналов: 12 вольт, 5 вольт и др.

ДРУГИЕ УСТРОЙСТВА СИСТЕМНОГО БЛОКА Видеоадаптер (видеокарта) — это электронная плата, которая обрабатывает видеоданные (текст ДРУГИЕ УСТРОЙСТВА СИСТЕМНОГО БЛОКА Видеоадаптер (видеокарта) — это электронная плата, которая обрабатывает видеоданные (текст и графику) и управляет работой монитора. Основные характеристики – разрешение, видеопамять

ВИДЕОКАРТА ВИДЕОКАРТА

ДРУГИЕ УСТРОЙСТВА СИСТЕМНОГО БЛОКА ТВ-тюнер — плата телеприемника. Может использоваться для оцифровки аналоговых видеозаписей ДРУГИЕ УСТРОЙСТВА СИСТЕМНОГО БЛОКА ТВ-тюнер — плата телеприемника. Может использоваться для оцифровки аналоговых видеозаписей

ДРУГИЕ УСТРОЙСТВА СИСТЕМНОГО БЛОКА Аудиоадаптер (звуковая карта, Sound Blaster) - это электронная плата, которая ДРУГИЕ УСТРОЙСТВА СИСТЕМНОГО БЛОКА Аудиоадаптер (звуковая карта, Sound Blaster) - это электронная плата, которая позволяет записывать звук, воспроизводить его и создавать программными средствами

ЗВУКОВАЯ КАРТА ЗВУКОВАЯ КАРТА

ДРУГИЕ УСТРОЙСТВА СИСТЕМНОГО БЛОКА Сетевая карта - это электронная плата, которая позволяет соединять компьютеры ДРУГИЕ УСТРОЙСТВА СИСТЕМНОГО БЛОКА Сетевая карта - это электронная плата, которая позволяет соединять компьютеры между собой и образовывать компьютерные сети

СЕТЕВАЯ КАРТА СЕТЕВАЯ КАРТА

ДРУГИЕ УСТРОЙСТВА СИСТЕМНОГО БЛОКА Модем - это электронная плата, вставляемая в слот материнской или ДРУГИЕ УСТРОЙСТВА СИСТЕМНОГО БЛОКА Модем - это электронная плата, вставляемая в слот материнской или отдельное внешнее устройство, предназначенное для соединения компьютеров между собой по проводам телефонной линии

ВНУТРЕННИЙ И ВНЕШНИЙ МОДЕМЫ (обычные): ВНУТРЕННИЙ И ВНЕШНИЙ МОДЕМЫ (обычные):

USB-модем электронное устройство для подключения к Интернету по каналам сотовой телефонной связи Передача сигнала USB-модем электронное устройство для подключения к Интернету по каналам сотовой телефонной связи Передача сигнала – радиоволной

ПРИНЦИП ОТКРЫТОЙ АРХИТЕКТУРЫ § § Компьютер можно собирать из отдельных узлов и деталей, разработанных ПРИНЦИП ОТКРЫТОЙ АРХИТЕКТУРЫ § § Компьютер можно собирать из отдельных узлов и деталей, разработанных и изготовленных независимыми фирмами; Компьютер легко расширяется и модернизируется за счёт наличия свободных слотов на материнской плате

ОТКРЫТАЯ АРХИТЕКТУРА ОТКРЫТАЯ АРХИТЕКТУРА

ПЕРИФЕРИЙНЫЕ УСТРОЙСТВА Устройства ввода (внешние) периферийные устройства, предназначенные для ввода информации и управляющих воздействий ПЕРИФЕРИЙНЫЕ УСТРОЙСТВА Устройства ввода (внешние) периферийные устройства, предназначенные для ввода информации и управляющих воздействий пользователя на компьютер

УСТРОЙСТВА ВВОДА: § § § Клавиатура, Манипуляторы (мышь, трекбол, тачпад, джойстик), Сканер, Дигитайзер , УСТРОЙСТВА ВВОДА: § § § Клавиатура, Манипуляторы (мышь, трекбол, тачпад, джойстик), Сканер, Дигитайзер , Сенсорный экран

КЛАВИАТУРА Клавиатура - является основным устройством ввода информации в ПК и управления его работой КЛАВИАТУРА Клавиатура - является основным устройством ввода информации в ПК и управления его работой

КЛАВИАТУРА КЛАВИАТУРА

ГРУППЫ КЛАВИШ: § § Клавиши пишущей машинки (ввод текста), Функциональные клавиши (управление, зависят от ГРУППЫ КЛАВИШ: § § Клавиши пишущей машинки (ввод текста), Функциональные клавиши (управление, зависят от приложения), Клавиши дополнительной цифровой клавиатуры (калькулятор), Служебные клавиши (управление, не зависят от приложения)

КЛАВИАТУРА КЛАВИАТУРА

МАНИПУЛЯТОРЫ Манипулятор мышь – устройство, предназначенное для ввода в компьютер управляющих воздействий пользователя МАНИПУЛЯТОРЫ Манипулятор мышь – устройство, предназначенное для ввода в компьютер управляющих воздействий пользователя

МАНИПУЛЯТОР МЫШЬ В оптической мыши фотоэлемент отслеживает движение, фиксируя отраженный световой сигнал. Информация передается МАНИПУЛЯТОР МЫШЬ В оптической мыши фотоэлемент отслеживает движение, фиксируя отраженный световой сигнал. Информация передается в сист. блок по шнуру (эл. ток), ИК-лучом или радиосигналом, соответственно движется курсор по экрану. Щелчок лев. клавиши – выбор/активация объекта Щелчок прав. клавиши – вызов контекстного меню

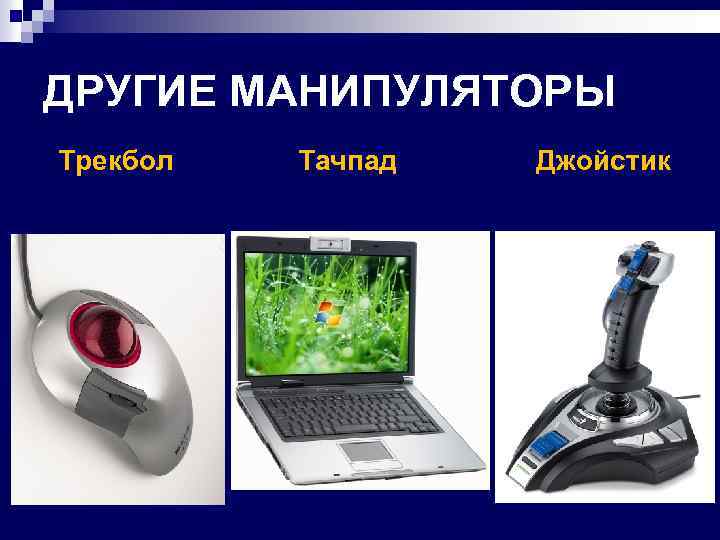

ДРУГИЕ МАНИПУЛЯТОРЫ Трекбол Тачпад Джойстик ДРУГИЕ МАНИПУЛЯТОРЫ Трекбол Тачпад Джойстик

СКАНЕР Сканер - устройство для ввода в компьютер информации с бумажного носителя в виде СКАНЕР Сканер - устройство для ввода в компьютер информации с бумажного носителя в виде графического изображения

СКАНЕР Сканер освещает оригинал, светочувствительные датчики замеряет отраженный свет. Интенсивность света преобразуется в электрический СКАНЕР Сканер освещает оригинал, светочувствительные датчики замеряет отраженный свет. Интенсивность света преобразуется в электрический сигнал. Полоса датчиков перемещается двигателем. Сканер снимает изображение. Для перевода в текстовый документ нужна программа Fine Reader

ВИДЫ СКАНЕРОВ Ручной сканер проводят или прокатывают как валик по поверхности документа рукой; Планшетный ВИДЫ СКАНЕРОВ Ручной сканер проводят или прокатывают как валик по поверхности документа рукой; Планшетный сканер представляет собой аппарат с откидывающейся крышкой, внутри которого под плоским прозрачным стеклом расположен механизм сканирования

ВИДЫ СКАНЕРОВ: ВИДЫ СКАНЕРОВ:

РАЗРЕШЕНИЕ СКАНЕРА Оптическое разрешение (разрешающая способность, dpi) – количество точек, которое способен распознать сканер РАЗРЕШЕНИЕ СКАНЕРА Оптическое разрешение (разрешающая способность, dpi) – количество точек, которое способен распознать сканер на одном дюйме одной сканируемой полосы документа. Современный стандарт – 600 dpi

ДИГИТАЙЗЕР Графический планшет (дигитайзер) — устройство для создания пользователем и ввода в компьютер графических ДИГИТАЙЗЕР Графический планшет (дигитайзер) — устройство для создания пользователем и ввода в компьютер графических изображений с помощью светового пера

ДИГИТАЙЗЕР ДИГИТАЙЗЕР

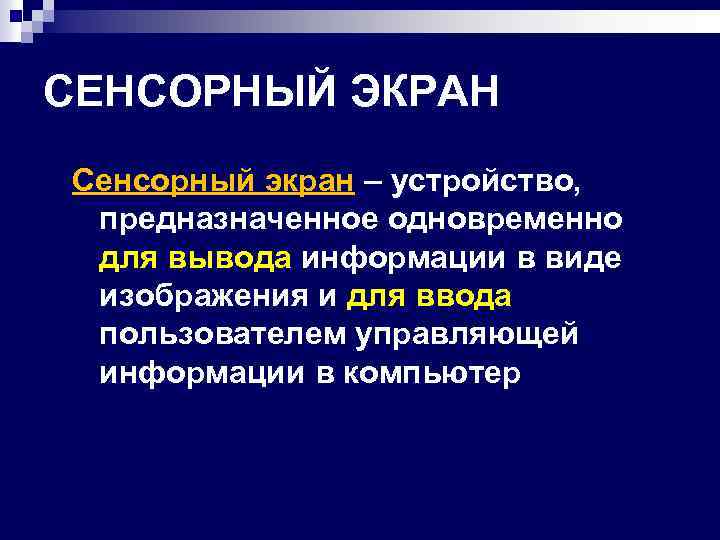

СЕНСОРНЫЙ ЭКРАН Сенсорный экран – устройство, предназначенное одновременно для вывода информации в виде изображения СЕНСОРНЫЙ ЭКРАН Сенсорный экран – устройство, предназначенное одновременно для вывода информации в виде изображения и для ввода пользователем управляющей информации в компьютер

СЕНСОРНЫЙ ЭКРАН Сенсорная панель имеет электрический заряд. Прикосновение дает изменение напряжения или сигнала. Определяются СЕНСОРНЫЙ ЭКРАН Сенсорная панель имеет электрический заряд. Прикосновение дает изменение напряжения или сигнала. Определяются координаты касания, сопоставляются с изображением и преобразуются в команду. Три в одном – монитор, клавиатура, мышь.

УСТРОЙСТВА ВЫВОДА Устройства вывода (внешние) периферийные устройства, предназначенные для визуального контроля пользователем работы компьютера УСТРОЙСТВА ВЫВОДА Устройства вывода (внешние) периферийные устройства, предназначенные для визуального контроля пользователем работы компьютера и вывода результатов

УСТРОЙСТВА ВЫВОДА Монитор (дисплей) – устройство вывода визуальной информации о работе компьютера УСТРОЙСТВА ВЫВОДА Монитор (дисплей) – устройство вывода визуальной информации о работе компьютера

ХАРАКТЕРИСТИКИ МОНИТОРА: § § § Размер экрана, размер самого монитора, Разрешение – количество точек ХАРАКТЕРИСТИКИ МОНИТОРА: § § § Размер экрана, размер самого монитора, Разрешение – количество точек в строке и столбце изображения, Частота кадровой развертки, Размер зерна – линейный размер светящейся точки, Угол обзора

ВИДЫ МОНИТОРОВ: § § § Электронно-лучевые, Жидко-кристаллические, Плазменные ВИДЫ МОНИТОРОВ: § § § Электронно-лучевые, Жидко-кристаллические, Плазменные

ЭЛЕКТРОННО-ЛУЧЕВОЙ МОНИТОР ЭЛЕКТРОННО-ЛУЧЕВОЙ МОНИТОР

ПИКСЕЛЬНЫЕ ТРИАДЫ ПИКСЕЛЬНЫЕ ТРИАДЫ

ЖИДКО-КРИСТАЛЛИЧЕСКИЙ МОНИТОР ЖИДКО-КРИСТАЛЛИЧЕСКИЙ МОНИТОР

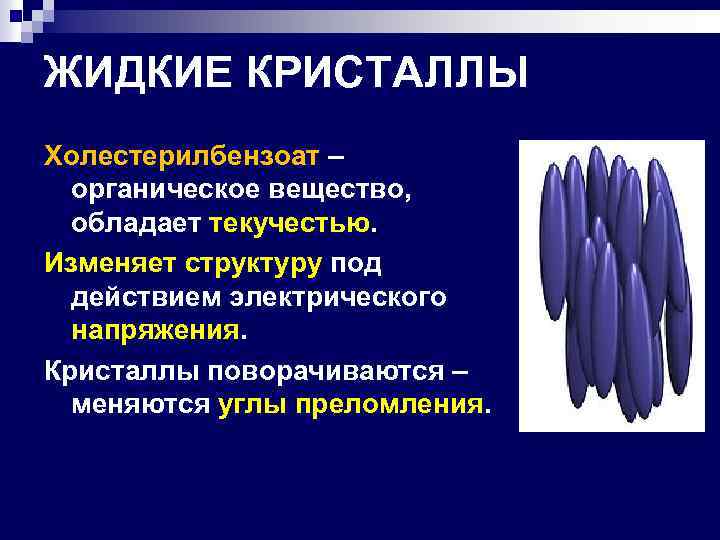

ЖИДКИЕ КРИСТАЛЛЫ Холестерилбензоат – органическое вещество, обладает текучестью. Изменяет структуру под действием электрического напряжения. ЖИДКИЕ КРИСТАЛЛЫ Холестерилбензоат – органическое вещество, обладает текучестью. Изменяет структуру под действием электрического напряжения. Кристаллы поворачиваются – меняются углы преломления.

ПИКСЕЛЬНАЯ ТРИАДА Экран разделен на ячейки, каждая состоит из 3 цветов. Каждый цвет после ПИКСЕЛЬНАЯ ТРИАДА Экран разделен на ячейки, каждая состоит из 3 цветов. Каждый цвет после преломления в жидком кристалле освещается с разной интенсивностью. После смешивания 3 цветов образуется пиксель нужного оттенка.

ПЛАЗМЕННАЯ ПАНЕЛЬ Ячейки наполнены инертным газом и покрыты люминофором, напряжение вызывает плазменный разряд в ПЛАЗМЕННАЯ ПАНЕЛЬ Ячейки наполнены инертным газом и покрыты люминофором, напряжение вызывает плазменный разряд в газе, а он – флюоресцентное свечение люминофора. Цвет зависит от поданного напряжения.

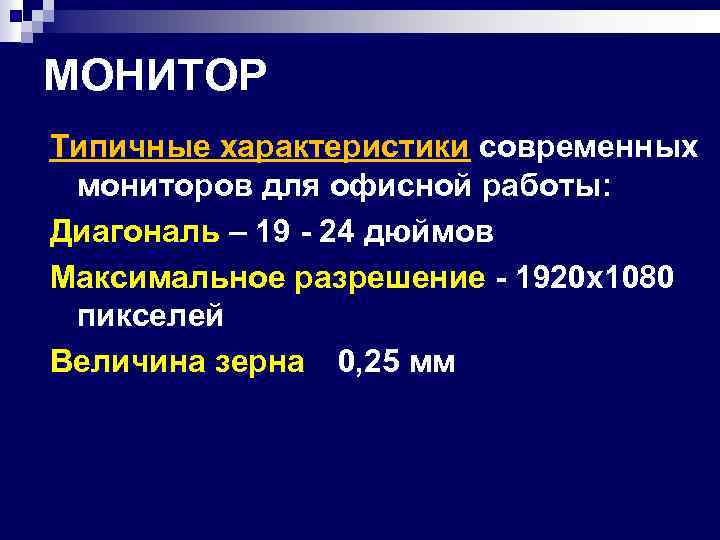

МОНИТОР Типичные характеристики современных мониторов для офисной работы: Диагональ – 19 - 24 дюймов МОНИТОР Типичные характеристики современных мониторов для офисной работы: Диагональ – 19 - 24 дюймов Максимальное разрешение - 1920 х1080 пикселей Величина зерна 0, 25 мм

ПРИНТЕР Принтер - устройство вывода из компьютера информации в виде печатных копий текста или ПРИНТЕР Принтер - устройство вывода из компьютера информации в виде печатных копий текста или графики

ВИДЫ ПРИНТЕРОВ: § § § Матричные, Струйные, Лазерные ВИДЫ ПРИНТЕРОВ: § § § Матричные, Струйные, Лазерные

МАТРИЧНЫЙ ПРИНТЕР МАТРИЧНЫЙ ПРИНТЕР

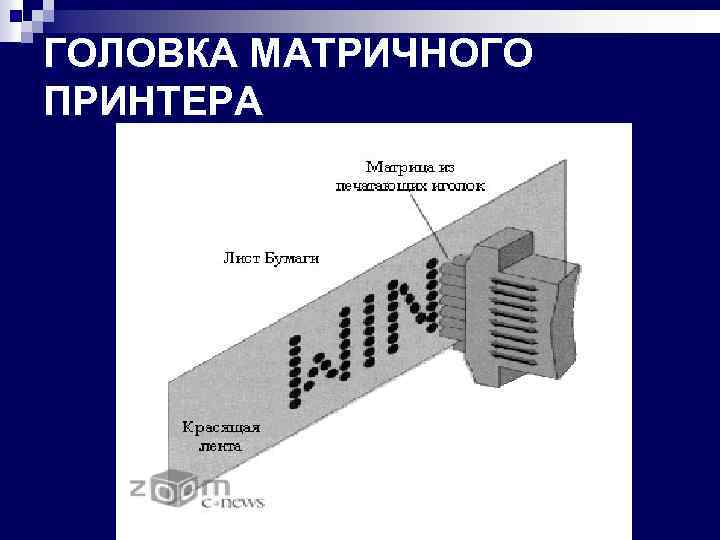

ГОЛОВКА МАТРИЧНОГО ПРИНТЕРА ГОЛОВКА МАТРИЧНОГО ПРИНТЕРА

СТРУЙНЫЙ ПРИНТЕР СТРУЙНЫЙ ПРИНТЕР

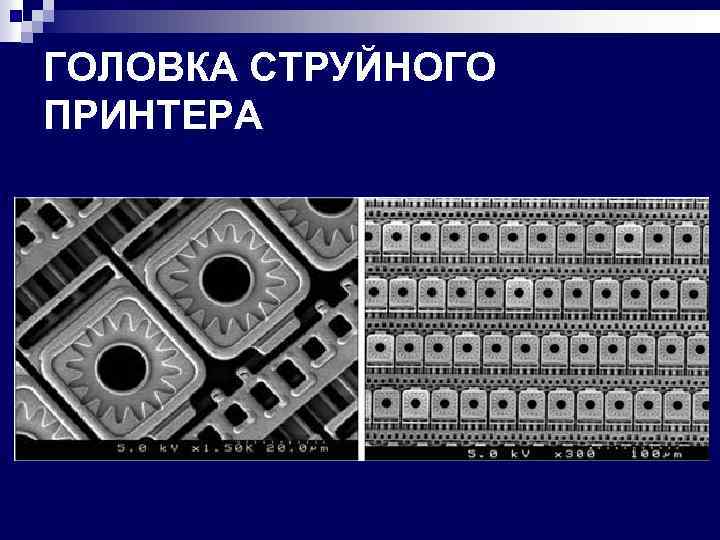

ГОЛОВКА СТРУЙНОГО ПРИНТЕРА ГОЛОВКА СТРУЙНОГО ПРИНТЕРА

КАРТРИДЖИ СТРУЙНОГО ПРИНТЕРА КАРТРИДЖИ СТРУЙНОГО ПРИНТЕРА

ТЕХНОЛОГИЯ НАНЕСЕНИЯ КРАСКИ ТЕХНОЛОГИЯ НАНЕСЕНИЯ КРАСКИ

ЛАЗЕРНЫЙ ПРИНТЕР ЛАЗЕРНЫЙ ПРИНТЕР

БАРАБАН И КАРТРИДЖ ЛАЗЕРНОГО ПРИНТЕРА БАРАБАН И КАРТРИДЖ ЛАЗЕРНОГО ПРИНТЕРА

ТЕХНОЛОГИЯ НАНЕСЕНИЯ ТОНЕРА ТЕХНОЛОГИЯ НАНЕСЕНИЯ ТОНЕРА

ПЛОТТЕР Плоттер (графопостроитель) — устройство, которое выводит информацию из компьютера в виде графиков, рисунков ПЛОТТЕР Плоттер (графопостроитель) — устройство, которое выводит информацию из компьютера в виде графиков, рисунков или диаграмм

ПЛОТТЕР черно-белый для чертежей ПЛОТТЕР черно-белый для чертежей

ПЛОТТЕР цветной для карт ПЛОТТЕР цветной для карт

ЗАГРУЗКА КОПЬЮТЕРА ЗАГРУЗКА КОПЬЮТЕРА

ПЕРВОНАЧАЛЬНАЯ ЗАГРУЗКА (выполняется программой BIOS из ПЗУ, параметры хранятся в СМОС-памяти) 1. Тестирование устройств ПЕРВОНАЧАЛЬНАЯ ЗАГРУЗКА (выполняется программой BIOS из ПЗУ, параметры хранятся в СМОС-памяти) 1. Тестирование устройств компьютера (параметры устройств – в СМОС). Если фатальная ошибка – конец загрузки. 2. Поиск системного диска по списку загрузки (хранится в СМОС) и загрузка в оперативную память операционной системы (ОС), а также резидентных программ

ЗАГРУЗКА КОПЬЮТЕРА Программа SETUP – часть комплекса программ BIOS, может быть вызвана пользователем между ЗАГРУЗКА КОПЬЮТЕРА Программа SETUP – часть комплекса программ BIOS, может быть вызвана пользователем между тестированием и загрузкой ОС для изменения параметров СМОС. Резидентные программы — программы, которые по списку пользователя автоматически загружаются в оперативную память при загрузке компьютера сразу после операционной системы
