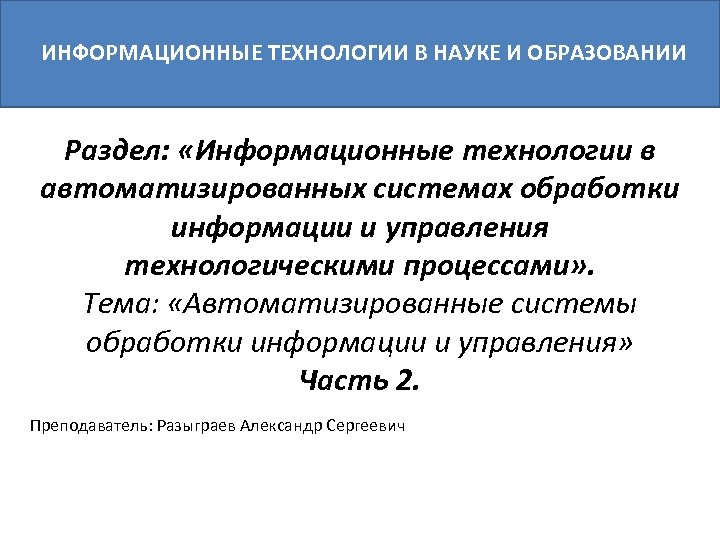

ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ В НАУКЕ И ОБРАЗОВАНИИ Раздел: «Информационные технологии в автоматизированных системах обработки информации и управления технологическими процессами» . Тема: «Автоматизированные системы обработки информации и управления» Часть 2. Преподаватель: Разыграев Александр Сергеевич
Содержание лекции 1. Основные принципы создания АСОИУ. 2. Основные методы проектирования АСОИУ. Вопросы: - Назовите основные принципы создания автоматизированной информационной системы. Дайте их характеристику. - Опишите этапы создания автоматизированной информационной системы. - Дайте характеристику метода структурного проектирования АСОИУ. - Дайте характеристику метода объектно-ориентированного проектирования АСОИУ.

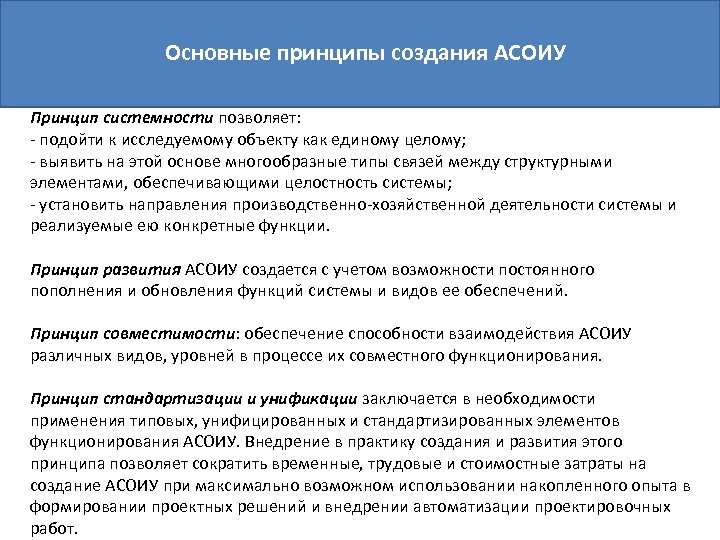

Основные принципы создания АСОИУ Принцип системности позволяет: - подойти к исследуемому объекту как единому целому; - выявить на этой основе многообразные типы связей между структурными элементами, обеспечивающими целостность системы; - установить направления производственно-хозяйственной деятельности системы и реализуемые ею конкретные функции. Принцип развития АСОИУ создается с учетом возможности постоянного пополнения и обновления функций системы и видов ее обеспечений. Принцип совместимости: обеспечение способности взаимодействия АСОИУ различных видов, уровней в процессе их совместного функционирования. Принцип стандартизации и унификации заключается в необходимости применения типовых, унифицированных и стандартизированных элементов функционирования АСОИУ. Внедрение в практику создания и развития этого принципа позволяет сократить временные, трудовые и стоимостные затраты на создание АСОИУ при максимально возможном использовании накопленного опыта в формировании проектных решений и внедрении автоматизации проектировочных работ.
Основные принципы создания АСОИУ Принцип эффективности: достижение рационального соотношения между затратами на создание АСОИУ и целевым эффектом, получаемым при ее функционировании. Выделяют частные принципы, детализирующих общие: Принцип декомпозиции - основан на разделении системы на части, выделении отдельных комплексов работ, создает условия для более эффективного ее анализа и проектирования. Принцип автоматизации информационных потоков и документооборота предусматривает комплексное использование технических средств на всех стадиях прохождения информации от момента ее регистрации до получения результатных показателей и формирования управленческих решений. Принцип новых задач - поиск постоянного расширения возможностей системы, совершенствование процесса управления, получение дополнительных результатных показателей с целью оптимизировать управленческие решения.

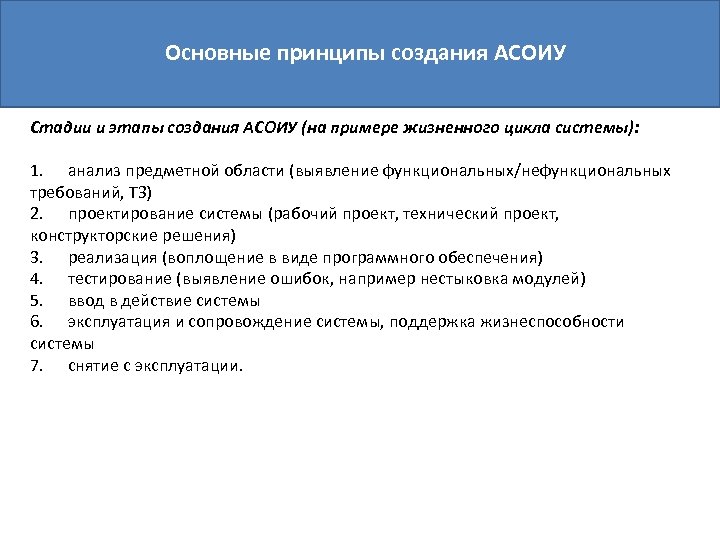

Основные принципы создания АСОИУ Стадии и этапы создания АСОИУ (на примере жизненного цикла системы): 1. анализ предметной области (выявление функциональных/нефункциональных требований, ТЗ) 2. проектирование системы (рабочий проект, технический проект, конструкторские решения) 3. реализация (воплощение в виде программного обеспечения) 4. тестирование (выявление ошибок, например нестыковка модулей) 5. ввод в действие системы 6. эксплуатация и сопровождение системы, поддержка жизнеспособности системы 7. снятие с эксплуатации.

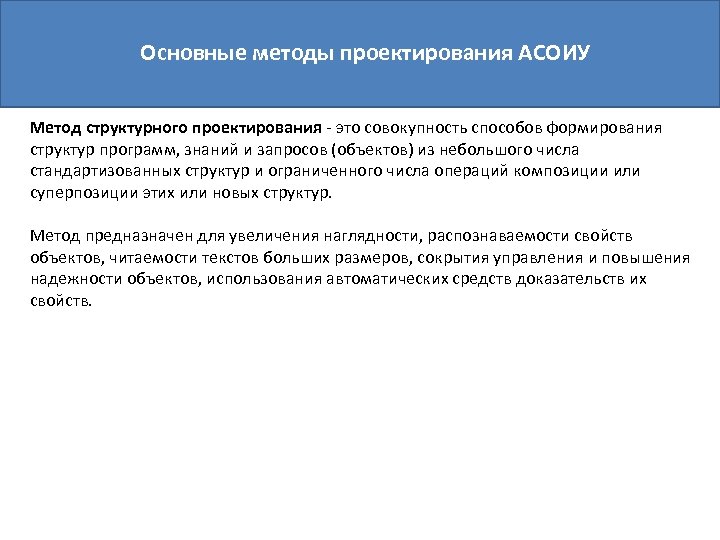

Основные методы проектирования АСОИУ Метод структурного проектирования - это совокупность способов формирования структур программ, знаний и запросов (объектов) из небольшого числа стандартизованных структур и ограниченного числа операций композиции или суперпозиции этих или новых структур. Метод предназначен для увеличения наглядности, распознаваемости свойств объектов, читаемости текстов больших размеров, сокрытия управления и повышения надежности объектов, использования автоматических средств доказательств их свойств.

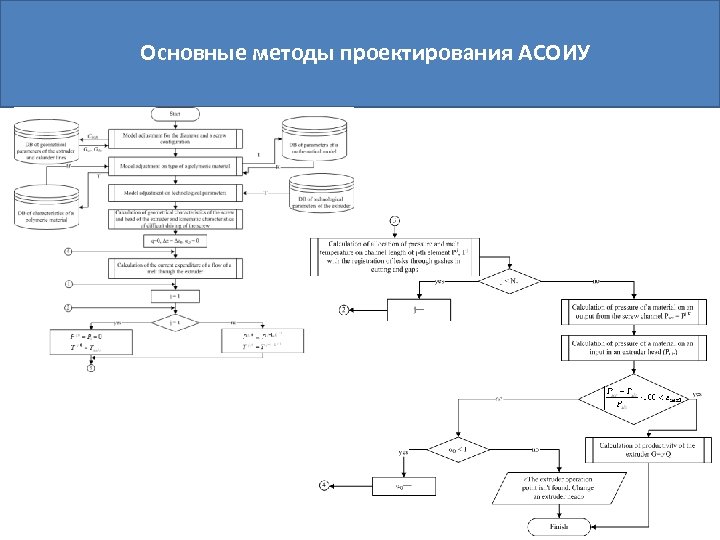

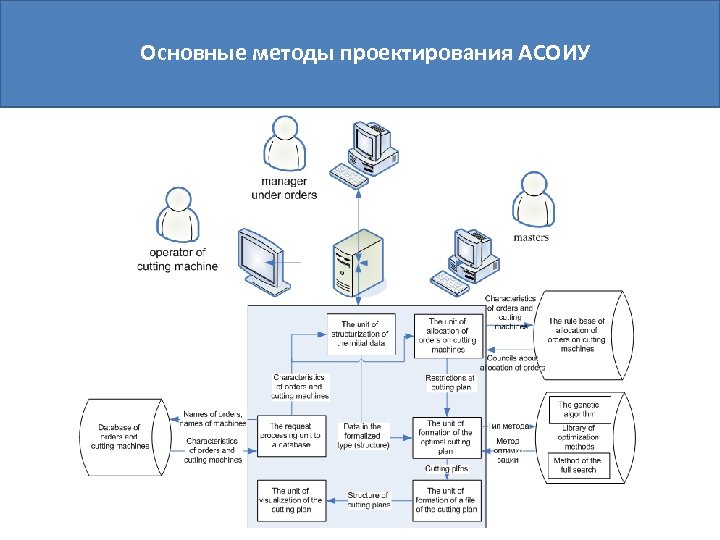

Основные методы проектирования АСОИУ
Основные методы проектирования АСОИУ

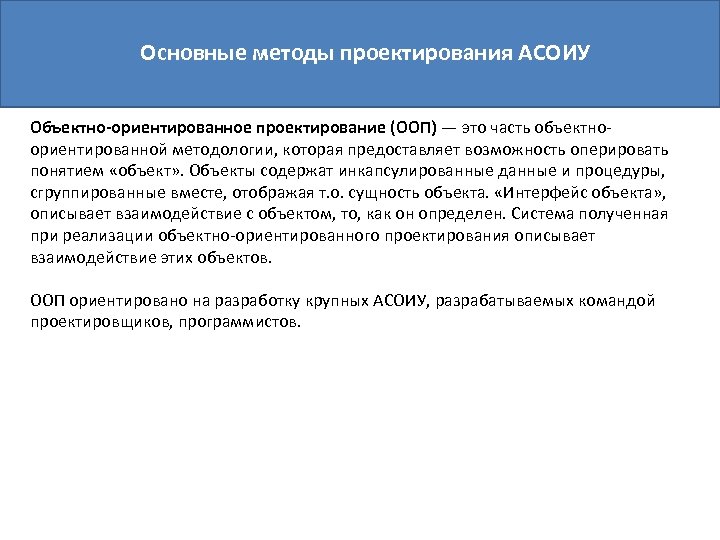

Основные методы проектирования АСОИУ Объектно-ориентированное проектирование (ООП) — это часть объектноориентированной методологии, которая предоставляет возможность оперировать понятием «объект» . Объекты содержат инкапсулированные данные и процедуры, сгруппированные вместе, отображая т. о. сущность объекта. «Интерфейс объекта» , описывает взаимодействие с объектом, то, как он определен. Система полученная при реализации объектно-ориентированного проектирования описывает взаимодействие этих объектов. ООП ориентировано на разработку крупных АСОИУ, разрабатываемых командой проектировщиков, программистов.
Основные методы проектирования АСОИУ
Спасибо за внимание!
ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ В НАУКЕ И ОБРАЗОВАНИИ Раздел: «Информационные технологии в автоматизированных системах обработки информации и управления технологическими процессами» . Тема: «АСОИУ технологическими процессами (на примерах АСОИУ производствами тонких полимерных материалов)» Часть 2. Преподаватель: Разыграев Александр Сергеевич

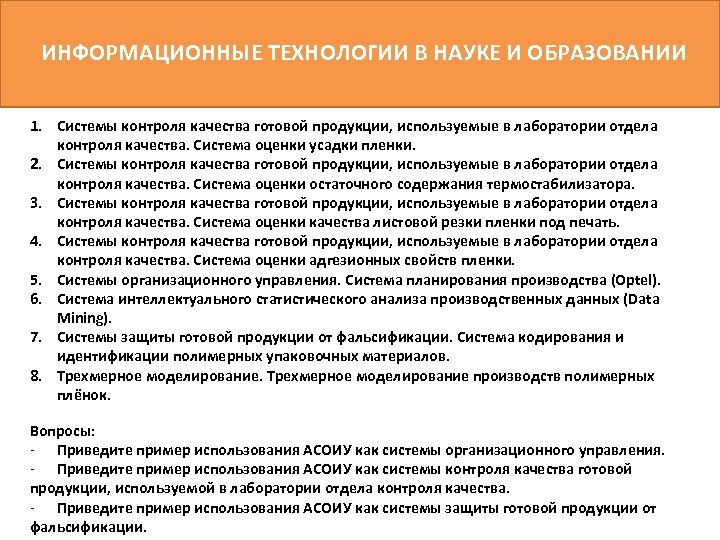

ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ В НАУКЕ И ОБРАЗОВАНИИ 1. Системы контроля качества готовой продукции, используемые в лаборатории отдела контроля качества. Система оценки усадки пленки. 2. Системы контроля качества готовой продукции, используемые в лаборатории отдела контроля качества. Система оценки остаточного содержания термостабилизатора. 3. Системы контроля качества готовой продукции, используемые в лаборатории отдела контроля качества. Система оценки качества листовой резки пленки под печать. 4. Системы контроля качества готовой продукции, используемые в лаборатории отдела контроля качества. Система оценки адгезионных свойств пленки. 5. Системы организационного управления. Система планирования производства (Optel). 6. Система интеллектуального статистического анализа производственных данных (Data Mining). 7. Системы защиты готовой продукции от фальсификации. Система кодирования и идентификации полимерных упаковочных материалов. 8. Трехмерное моделирование производств полимерных плёнок. Вопросы: - Приведите пример использования АСОИУ как системы организационного управления. - Приведите пример использования АСОИУ как системы контроля качества готовой продукции, используемой в лаборатории отдела контроля качества. - Приведите пример использования АСОИУ как системы защиты готовой продукции от фальсификации.

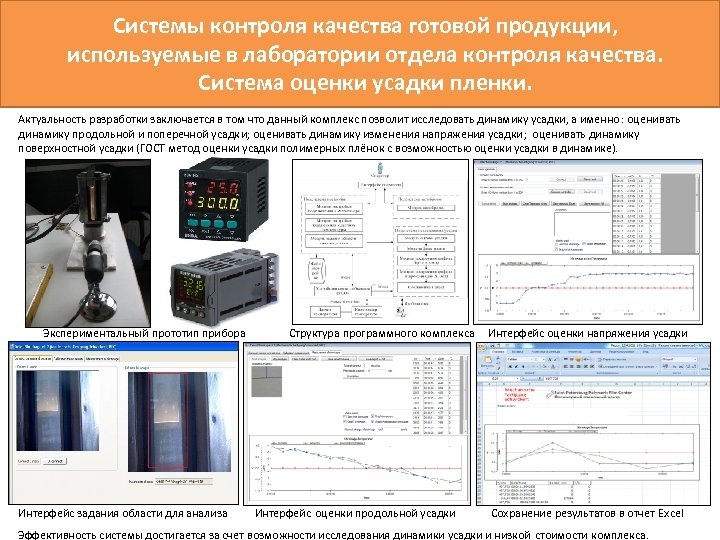

Системы контроля качества готовой продукции, используемые в лаборатории отдела контроля качества. Система оценки усадки пленки. Актуальность разработки заключается в том что данный комплекс позволит исследовать динамику усадки, а именно : оценивать динамику продольной и поперечной усадки; оценивать динамику изменения напряжения усадки; оценивать динамику поверхностной усадки (ГОСТ метод оценки усадки полимерных плёнок с возможностью оценки усадки в динамике). Экспериментальный прототип прибора Структура программного комплекса Интерфейс оценки напряжения усадки Интерфейс задания области для анализа Интерфейс оценки продольной усадки Сохранение результатов в отчет Excel Эффективность системы достигается за счет возможности исследования динамики усадки и низкой стоимости комплекса.

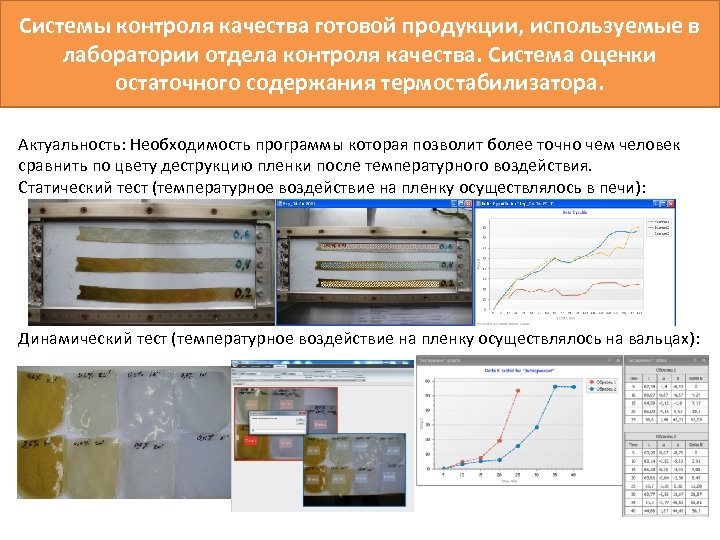

Системы контроля качества готовой продукции, используемые в лаборатории отдела контроля качества. Система оценки остаточного содержания термостабилизатора. Актуальность: Необходимость программы которая позволит более точно чем человек сравнить по цвету деструкцию пленки после температурного воздействия. Статический тест (температурное воздействие на пленку осуществлялось в печи): Динамический тест (температурное воздействие на пленку осуществлялось на вальцах):

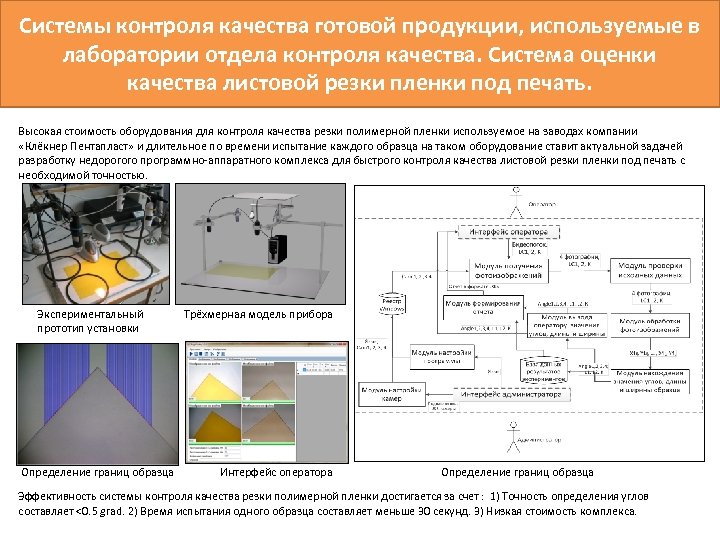

Системы контроля качества готовой продукции, используемые в лаборатории отдела контроля качества. Система оценки качества листовой резки пленки под печать. Высокая стоимость оборудования для контроля качества резки полимерной пленки используемое на заводах компании «Клёкнер Пентапласт» и длительное по времени испытание каждого образца на таком оборудование ставит актуальной задачей разработку недорогого программно-аппаратного комплекса для быстрого контроля качества листовой резки пленки под печать с необходимой точностью. Экспериментальный Трёхмерная модель прибора прототип установки Определение границ образца Интерфейс оператора Определение границ образца Эффективность системы контроля качества резки полимерной пленки достигается за счет : 1) Точность определения углов составляет <0. 5 grad. 2) Время испытания одного образца составляет меньше 30 секунд. 3) Низкая стоимость комплекса.

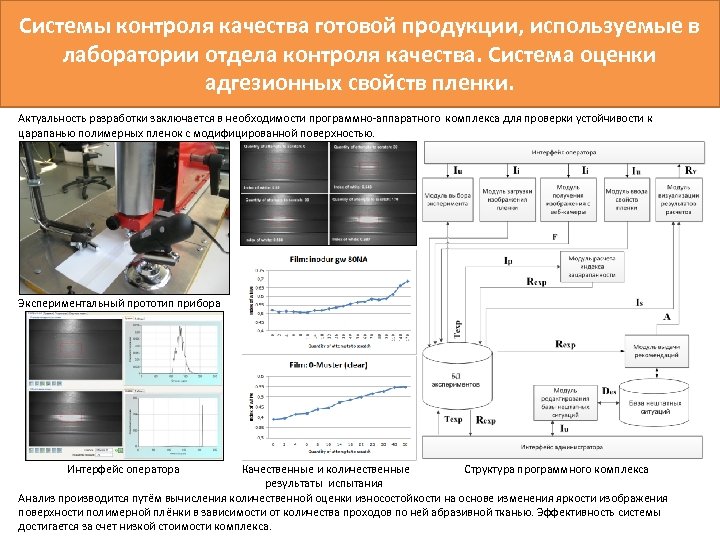

Системы контроля качества готовой продукции, используемые в лаборатории отдела контроля качества. Система оценки адгезионных свойств пленки. Актуальность разработки заключается в необходимости программно-аппаратного комплекса для проверки устойчивости к царапанью полимерных пленок с модифицированной поверхностью. Экспериментальный прототип прибора Интерфейс оператора Качественные и количественные Структура программного комплекса результаты испытания Анализ производится путём вычисления количественной оценки износостойкости на основе изменения яркости изображения поверхности полимерной плёнки в зависимости от количества проходов по ней абразивной тканью. Эффективность системы достигается за счет низкой стоимости комплекса.

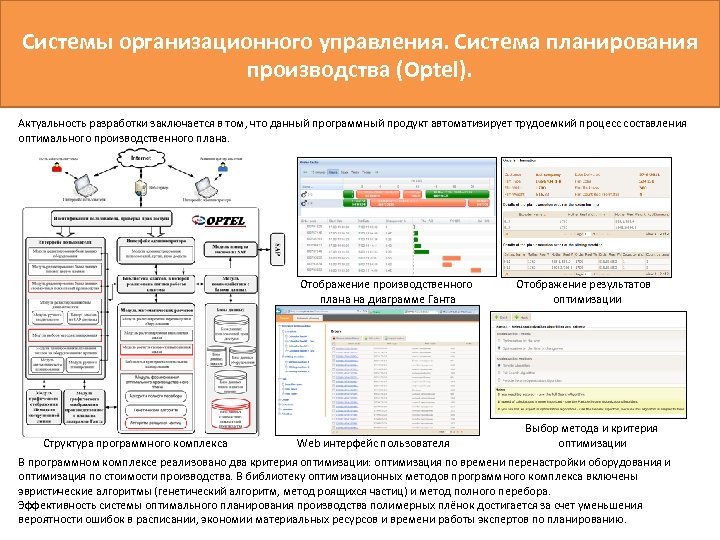

Системы организационного управления. Система планирования производства (Optel). Актуальность разработки заключается в том, что данный программный продукт автоматизирует трудоемкий процесс составления оптимального производственного плана. Отображение производственного Отображение результатов плана на диаграмме Ганта оптимизации Выбор метода и критерия Структура программного комплекса Web интерфейс пользователя оптимизации В программном комплексе реализовано два критерия оптимизации: оптимизация по времени перенастройки оборудования и оптимизация по стоимости производства. В библиотеку оптимизационных методов программного комплекса включены эвристические алгоритмы (генетический алгоритм, метод роящихся частиц) и метод полного перебора. Эффективность системы оптимального планирования производства полимерных плёнок достигается за счет уменьшения вероятности ошибок в расписании, экономии материальных ресурсов и времени работы экспертов по планированию.

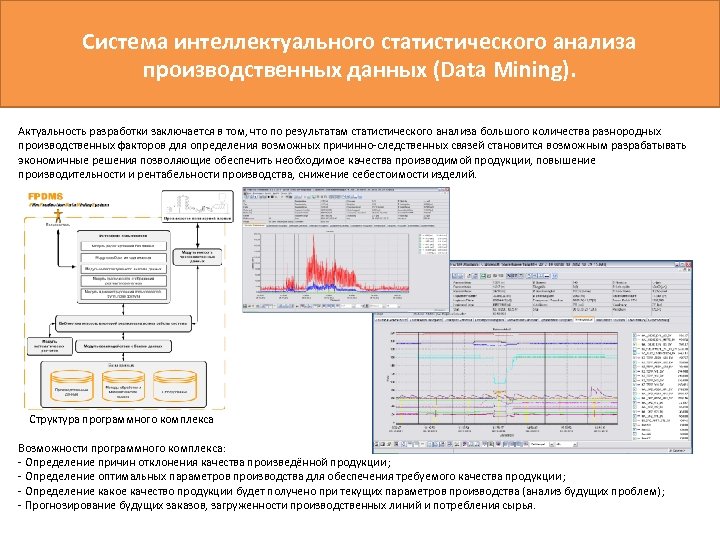

Система интеллектуального статистического анализа производственных данных (Data Mining). Актуальность разработки заключается в том, что по результатам статистического анализа большого количества разнородных производственных факторов для определения возможных причинно-следственных связей становится возможным разрабатывать экономичные решения позволяющие обеспечить необходимое качества производимой продукции, повышение производительности и рентабельности производства, снижение себестоимости изделий. Структура программного комплекса Возможности программного комплекса: - Определение причин отклонения качества произведённой продукции; - Определение оптимальных параметров производства для обеспечения требуемого качества продукции ; - Определение какое качество продукции будет получено при текущих параметров производства (анализ будущих проблем) ; - Прогнозирование будущих заказов, загруженности производственных линий и потребления сырья.

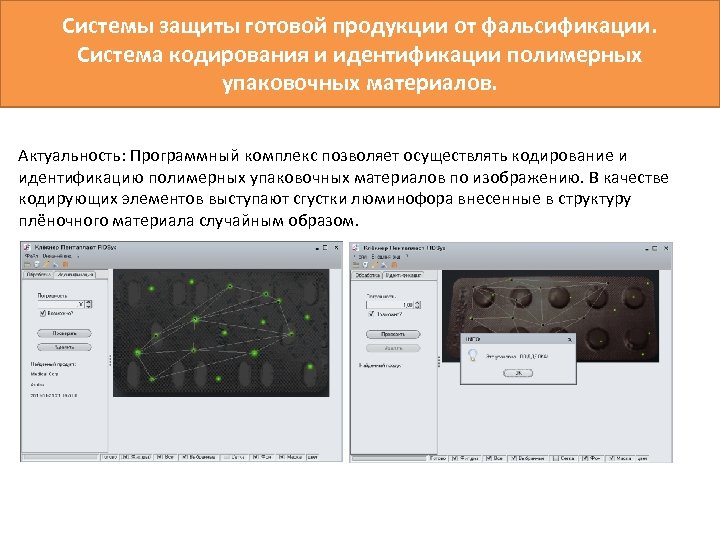

Системы защиты готовой продукции от фальсификации. Система кодирования и идентификации полимерных упаковочных материалов. Актуальность: Программный комплекс позволяет осуществлять кодирование и идентификацию полимерных упаковочных материалов по изображению. В качестве кодирующих элементов выступают сгустки люминофора внесенные в структуру плёночного материала случайным образом.
Трехмерное моделирование производств полимерных плёнок. Актуальность разработки 3 D моделей производственных агрегатов заключается в том, что их можно использовать в презентационных материалах (постерах и фильмах) и в качестве обучающего материала на опасных производствах. Модель экструдера Модель смешения Модель калибровочных валков Модель резательной машины Модель намоточной станции Модель экстузионной линии Модель прибора измерения усадки Модель этикетировочной машины
