Информационные технологии n Диаграммы последовательности Sequence diagram

Информационные технологии n Диаграммы последовательности (Sequence diagram)

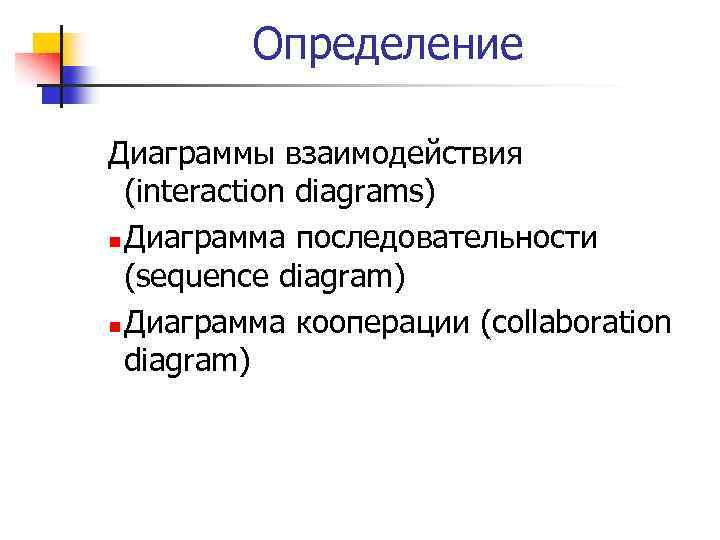

Определение Диаграммы взаимодействия (interaction diagrams) n Диаграмма последовательности (sequence diagram) n Диаграмма кооперации (collaboration diagram)

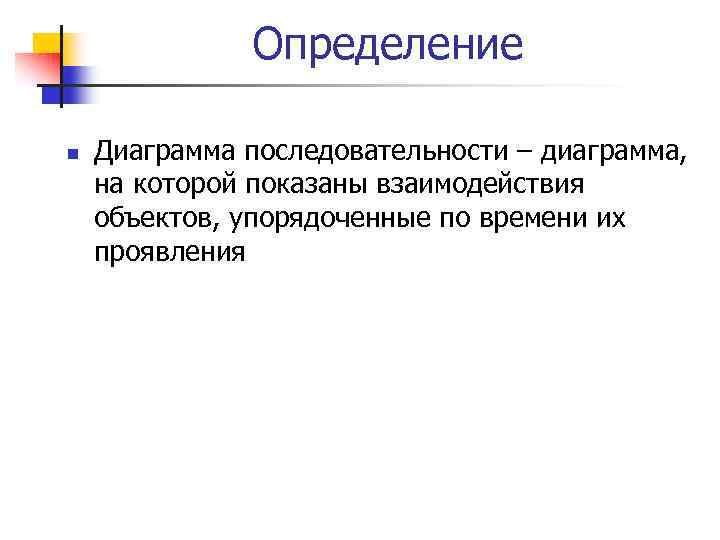

Определение n Диаграмма последовательности – диаграмма, на которой показаны взаимодействия объектов, упорядоченные по времени их проявления

Семантическая эквивалентность Диаграмма последовательности и кооперации

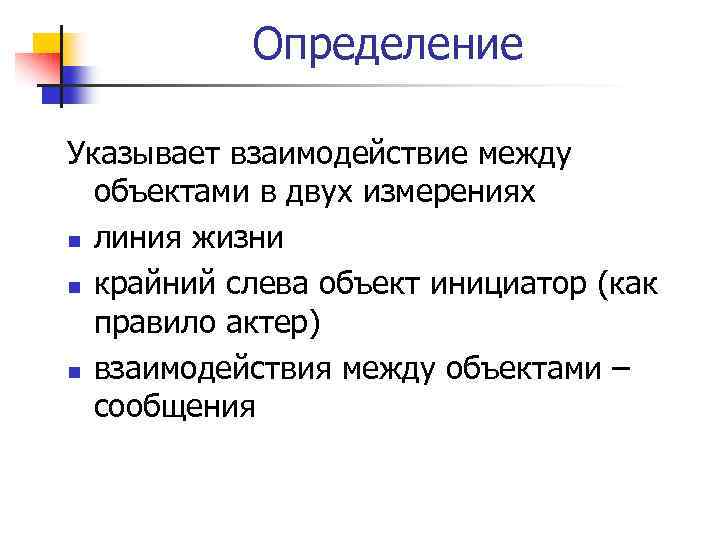

Определение Указывает взаимодействие между объектами в двух измерениях n линия жизни n крайний слева объект инициатор (как правило актер) n взаимодействия между объектами – сообщения

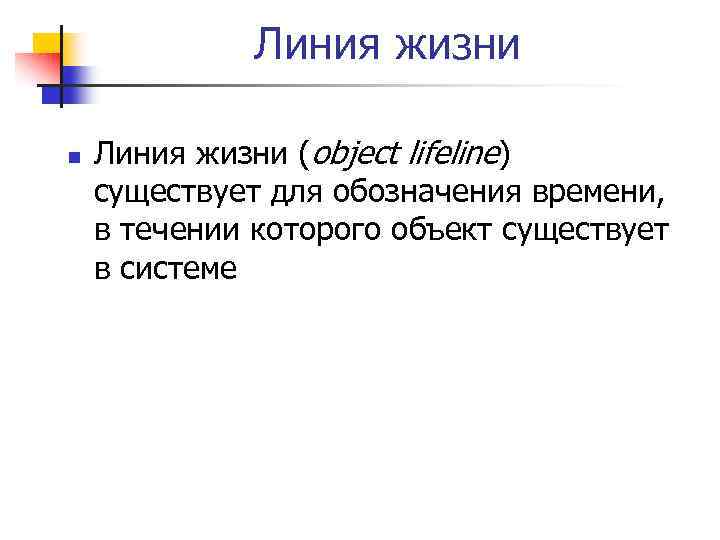

Линия жизни n Линия жизни (object lifeline) существует для обозначения времени, в течении которого объект существует в системе

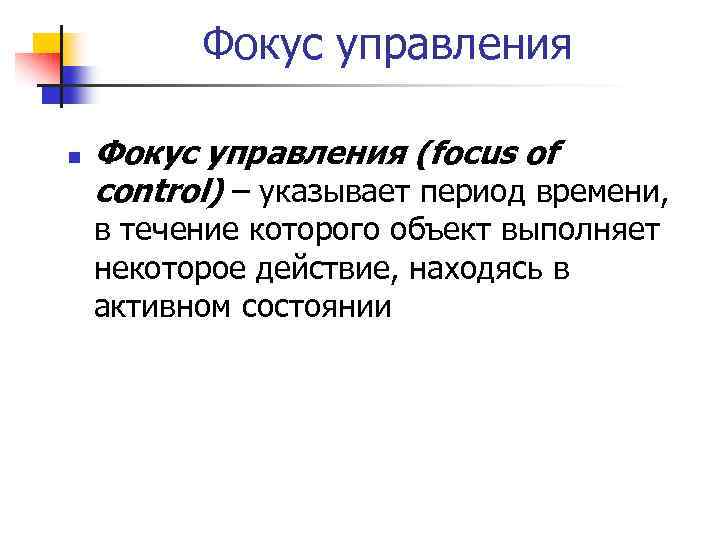

Фокус управления n Фокус управления (focus of control) – указывает период времени, в течение которого объект выполняет некоторое действие, находясь в активном состоянии

Линия жизни

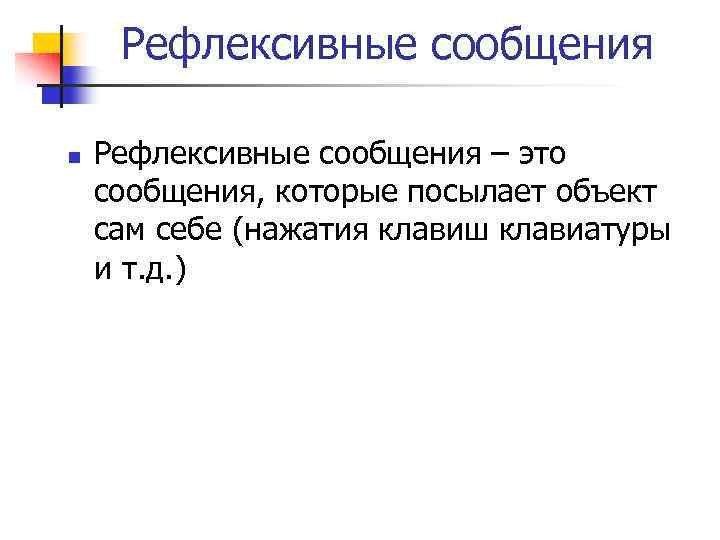

Рефлексивные сообщения n Рефлексивные сообщения – это сообщения, которые посылает объект сам себе (нажатия клавиш клавиатуры и т. д. )

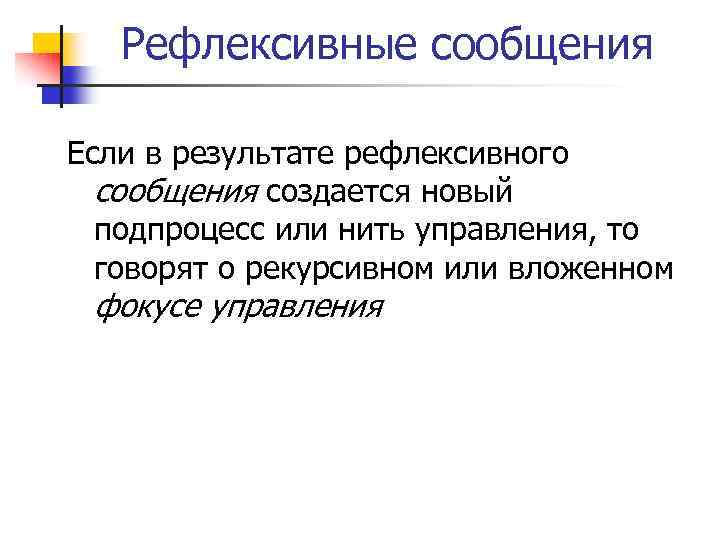

Рефлексивные сообщения Если в результате рефлексивного сообщения создается новый подпроцесс или нить управления, то говорят о рекурсивном или вложенном фокусе управления

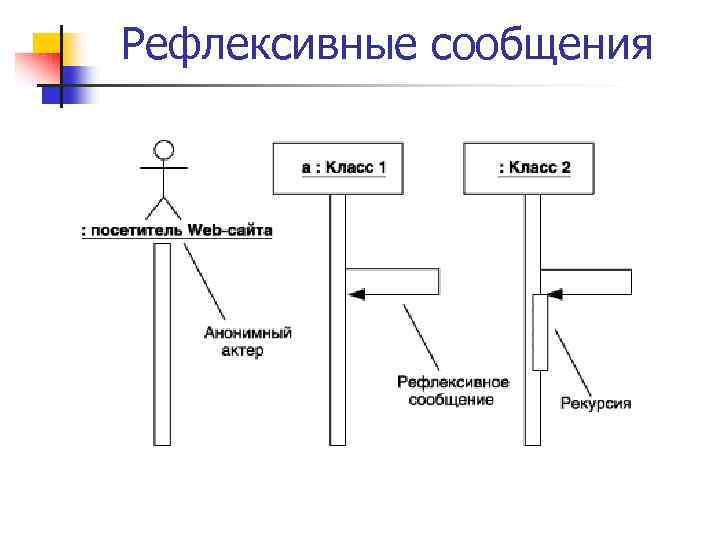

Рефлексивные сообщения

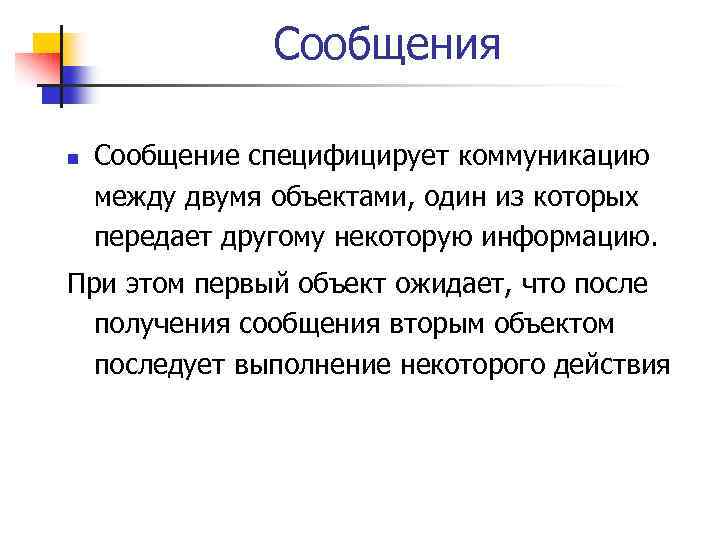

Сообщения n Сообщение специфицирует коммуникацию между двумя объектами, один из которых передает другому некоторую информацию. При этом первый объект ожидает, что после получения сообщения вторым объектом последует выполнение некоторого действия

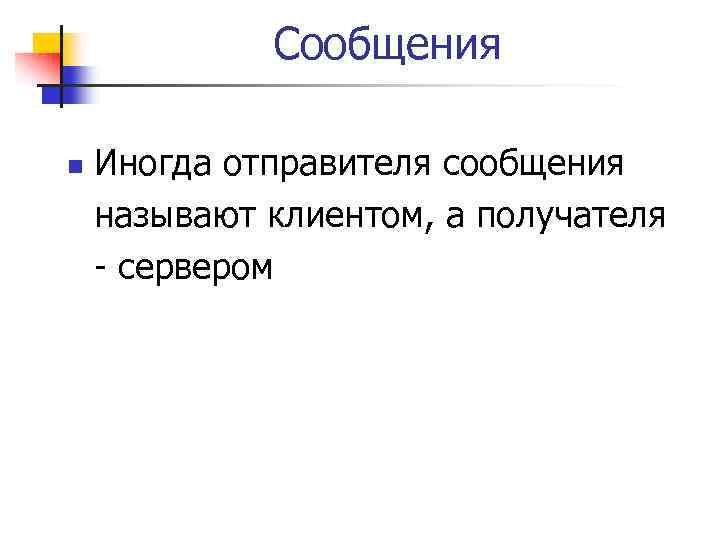

Сообщения n Иногда отправителя сообщения называют клиентом, а получателя - сервером

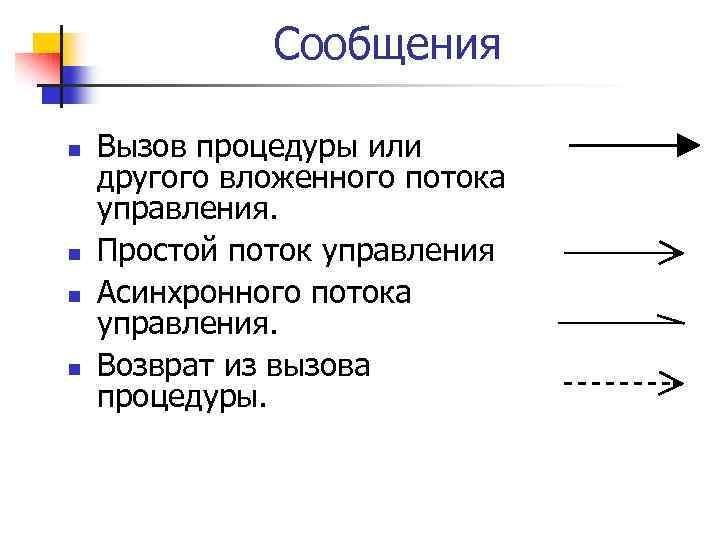

Сообщения n n Вызов процедуры или другого вложенного потока управления. Простой поток управления Асинхронного потока управления. Возврат из вызова процедуры.

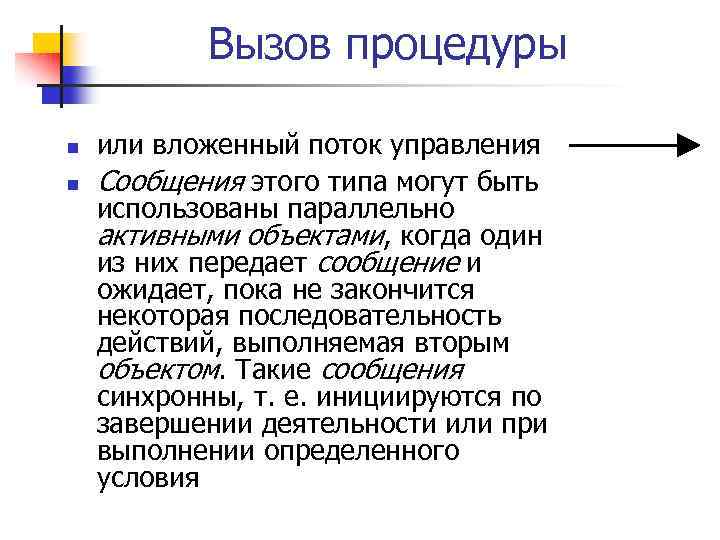

Вызов процедуры n n или вложенный поток управления Сообщения этого типа могут быть использованы параллельно активными объектами, когда один из них передает сообщение и ожидает, пока не закончится некоторая последовательность действий, выполняемая вторым объектом. Такие сообщения синхронны, т. е. инициируются по завершении деятельности или при выполнении определенного условия

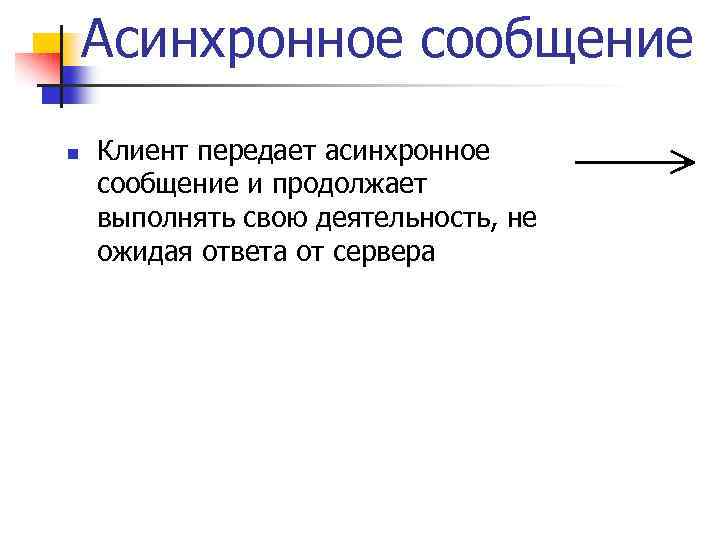

Асинхронное сообщение n Клиент передает асинхронное сообщение и продолжает выполнять свою деятельность, не ожидая ответа от сервера

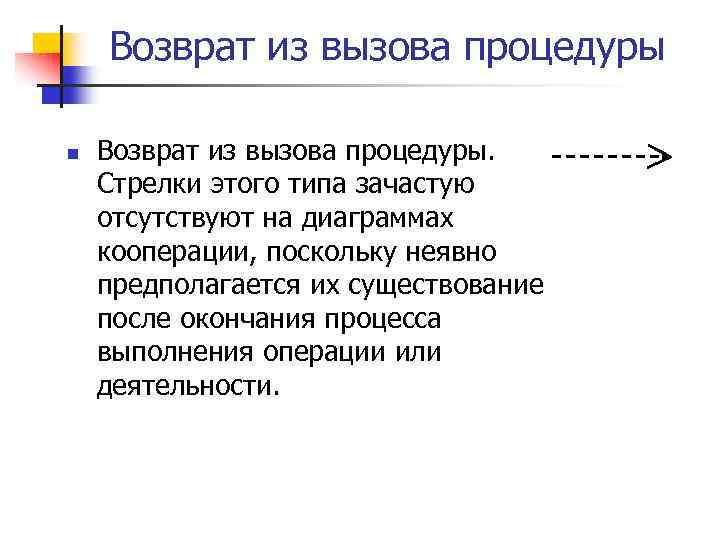

Возврат из вызова процедуры n Возврат из вызова процедуры. Стрелки этого типа зачастую отсутствуют на диаграммах кооперации, поскольку неявно предполагается их существование после окончания процесса выполнения операции или деятельности.

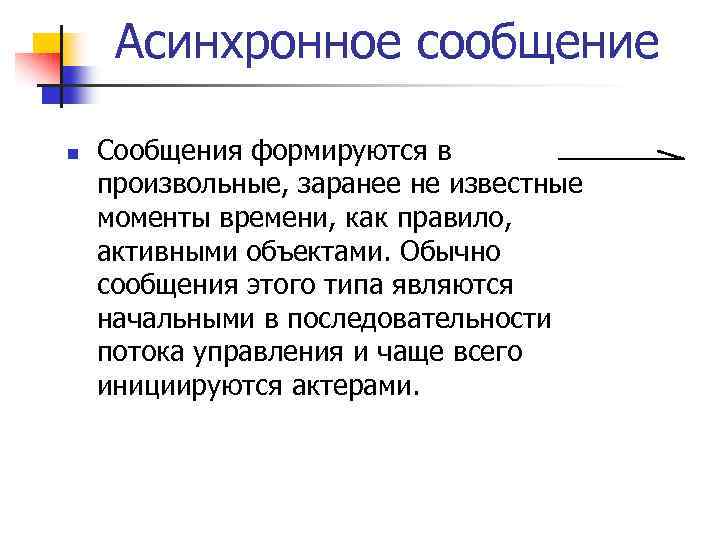

Асинхронное сообщение n Сообщения формируются в произвольные, заранее не известные моменты времени, как правило, активными объектами. Обычно сообщения этого типа являются начальными в последовательности потока управления и чаще всего инициируются актерами.

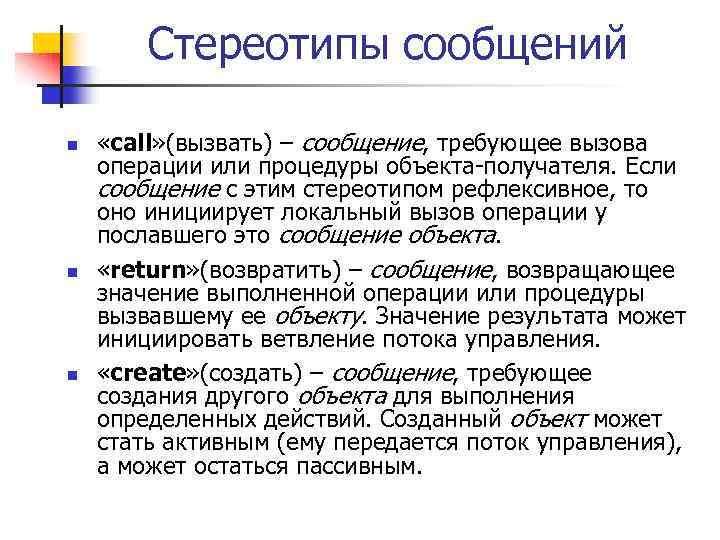

Стереотипы сообщений n n n «call» (вызвать) – сообщение, требующее вызова операции или процедуры объекта-получателя. Если сообщение с этим стереотипом рефлексивное, то оно инициирует локальный вызов операции у пославшего это сообщение объекта. «return» (возвратить) – сообщение, возвращающее значение выполненной операции или процедуры вызвавшему ее объекту. Значение результата может инициировать ветвление потока управления. «create» (создать) – сообщение, требующее создания другого объекта для выполнения определенных действий. Созданный объект может стать активным (ему передается поток управления), а может остаться пассивным.

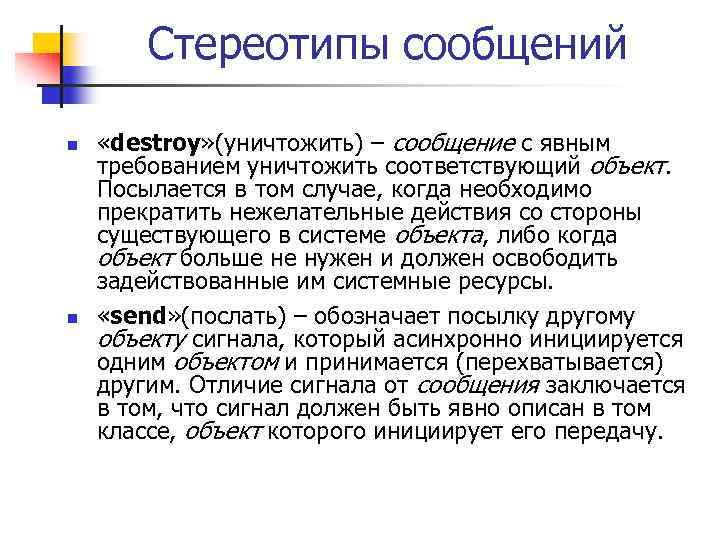

Стереотипы сообщений n n «destroy» (уничтожить) – сообщение с явным требованием уничтожить соответствующий объект. Посылается в том случае, когда необходимо прекратить нежелательные действия со стороны существующего в системе объекта, либо когда объект больше не нужен и должен освободить задействованные им системные ресурсы. «send» (послать) – обозначает посылку другому объекту сигнала, который асинхронно инициируется одним объектом и принимается (перехватывается) другим. Отличие сигнала от сообщения заключается в том, что сигнал должен быть явно описан в том классе, объект которого инициирует его передачу.

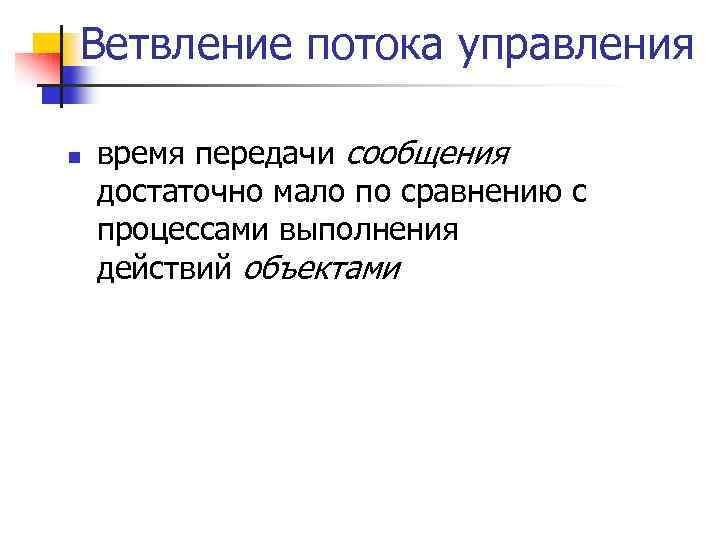

Ветвление потока управления n время передачи сообщения достаточно мало по сравнению с процессами выполнения действий объектами

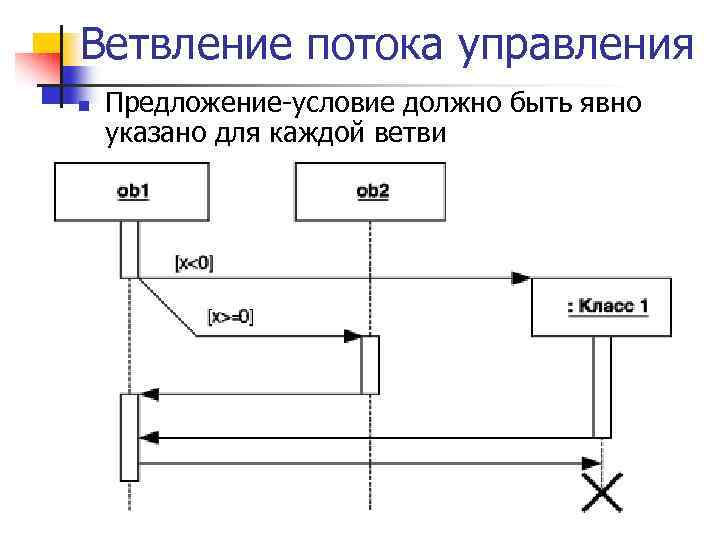

Ветвление потока управления n Предложение-условие должно быть явно указано для каждой ветви

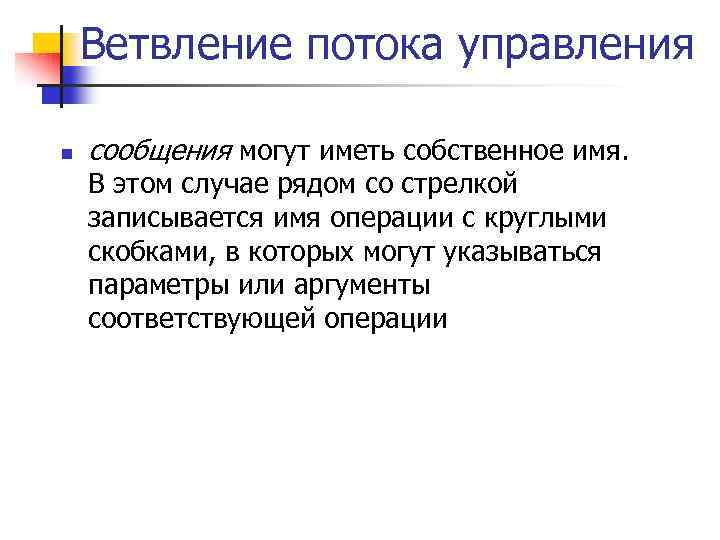

Ветвление потока управления n сообщения могут иметь собственное имя. В этом случае рядом со стрелкой записывается имя операции с круглыми скобками, в которых могут указываться параметры или аргументы соответствующей операции

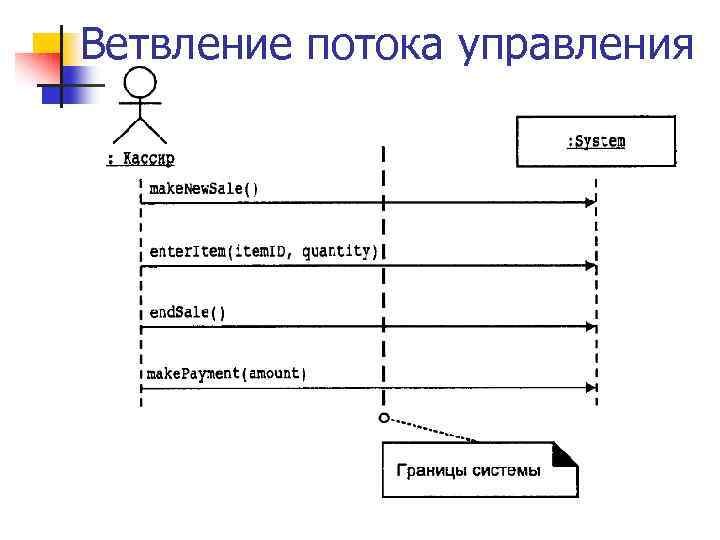

Ветвление потока управления

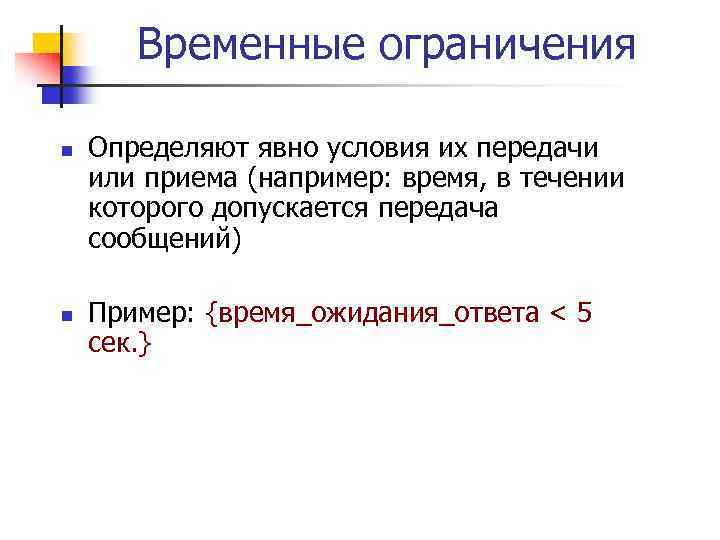

Временные ограничения n n Определяют явно условия их передачи или приема (например: время, в течении которого допускается передача сообщений) Пример: {время_ожидания_ответа < 5 сек. }

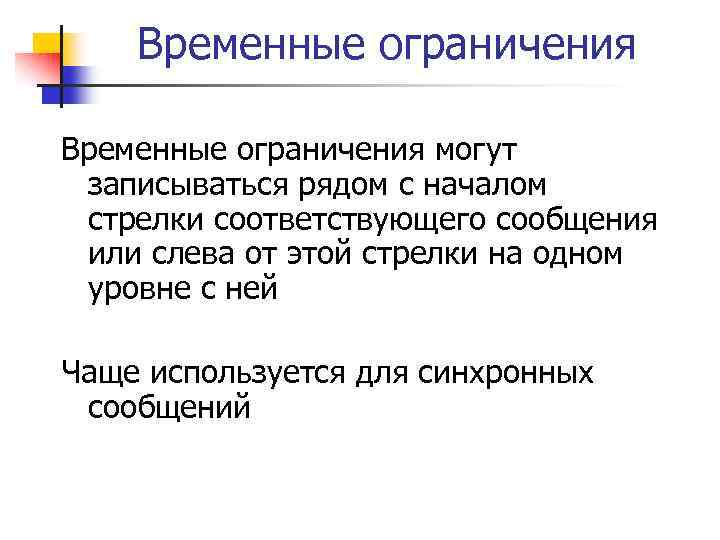

Временные ограничения могут записываться рядом с началом стрелки соответствующего сообщения или слева от этой стрелки на одном уровне с ней Чаще используется для синхронных сообщений

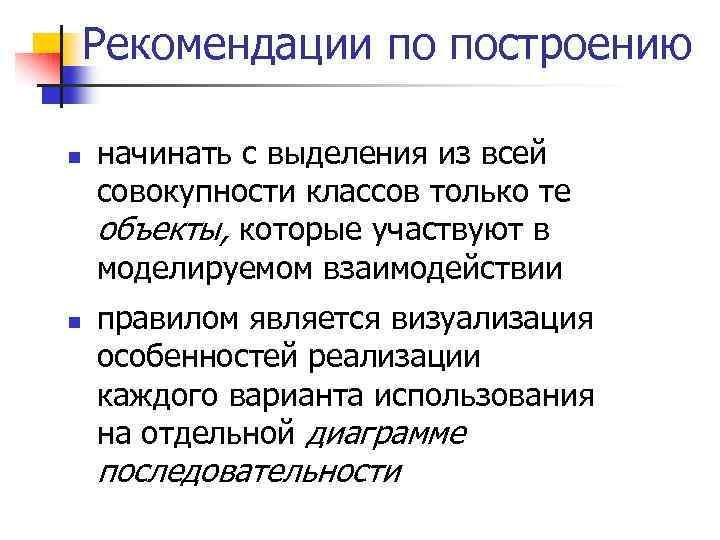

Рекомендации по построению n n начинать с выделения из всей совокупности классов только те объекты, которые участвуют в моделируемом взаимодействии правилом является визуализация особенностей реализации каждого варианта использования на отдельной диаграмме последовательности

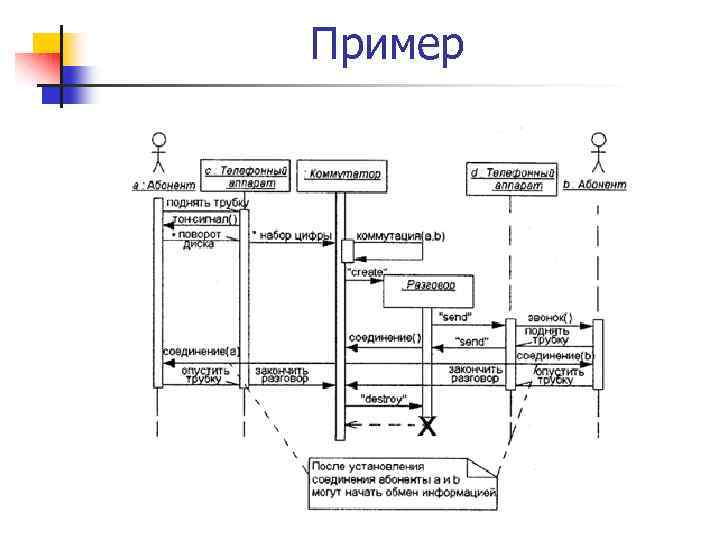

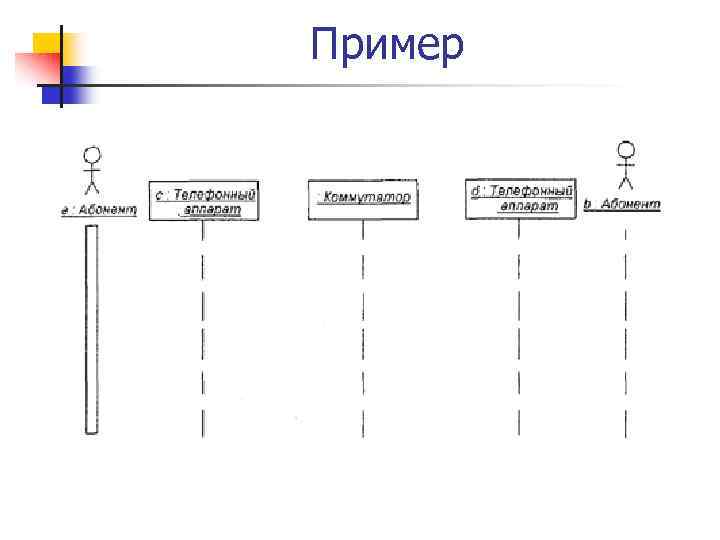

Пример

Пример

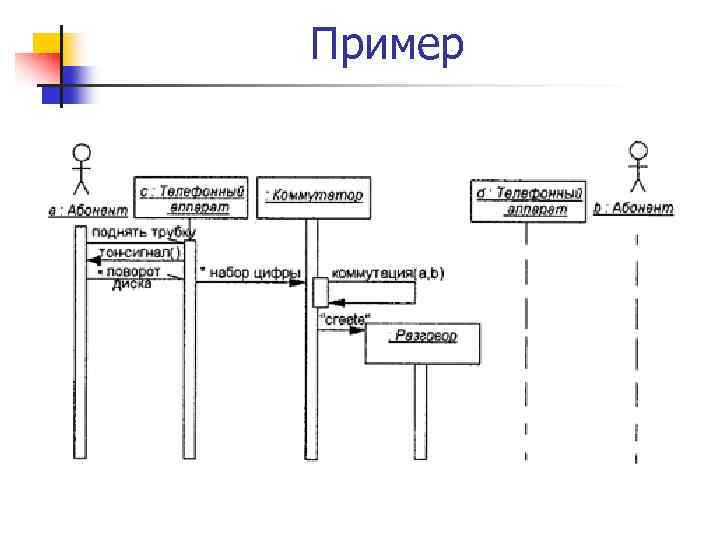

Пример

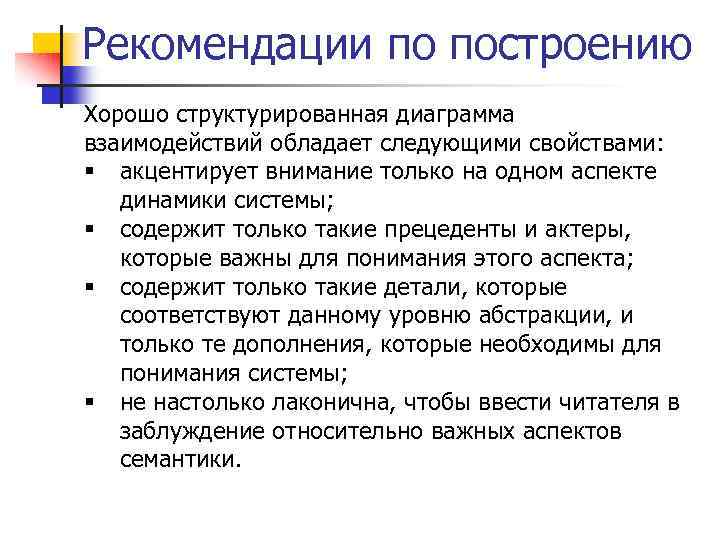

Рекомендации по построению Хорошо структурированная диаграмма взаимодействий обладает следующими свойствами: § акцентирует внимание только на одном аспекте динамики системы; § содержит только такие прецеденты и актеры, которые важны для понимания этого аспекта; § содержит только такие детали, которые соответствуют данному уровню абстракции, и только те дополнения, которые необходимы для понимания системы; § не настолько лаконична, чтобы ввести читателя в заблуждение относительно важных аспектов семантики.

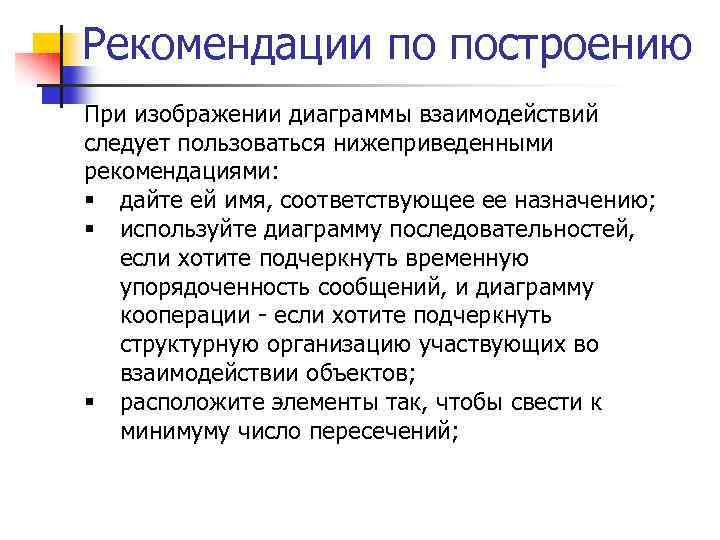

Рекомендации по построению При изображении диаграммы взаимодействий следует пользоваться нижеприведенными рекомендациями: § дайте ей имя, соответствующее ее назначению; § используйте диаграмму последовательностей, если хотите подчеркнуть временную упорядоченность сообщений, и диаграмму кооперации - если хотите подчеркнуть структурную организацию участвующих во взаимодействии объектов; § расположите элементы так, чтобы свести к минимуму число пересечений;

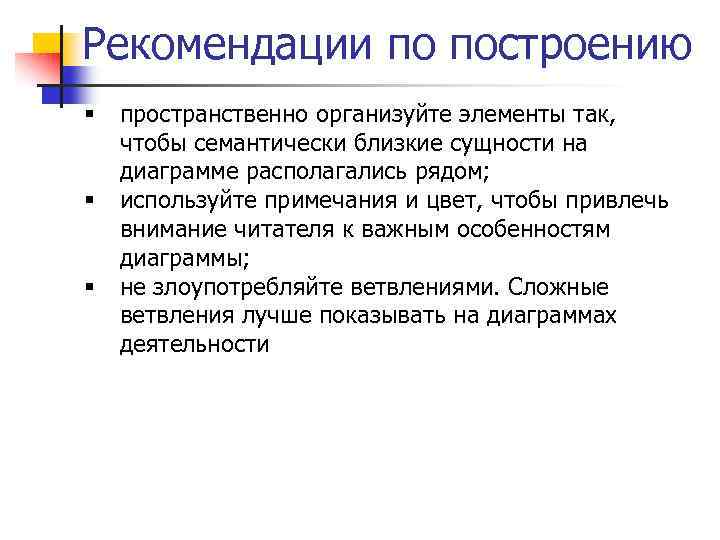

Рекомендации по построению § § § пространственно организуйте элементы так, чтобы семантически близкие сущности на диаграмме располагались рядом; используйте примечания и цвет, чтобы привлечь внимание читателя к важным особенностям диаграммы; не злоупотребляйте ветвлениями. Сложные ветвления лучше показывать на диаграммах деятельности
