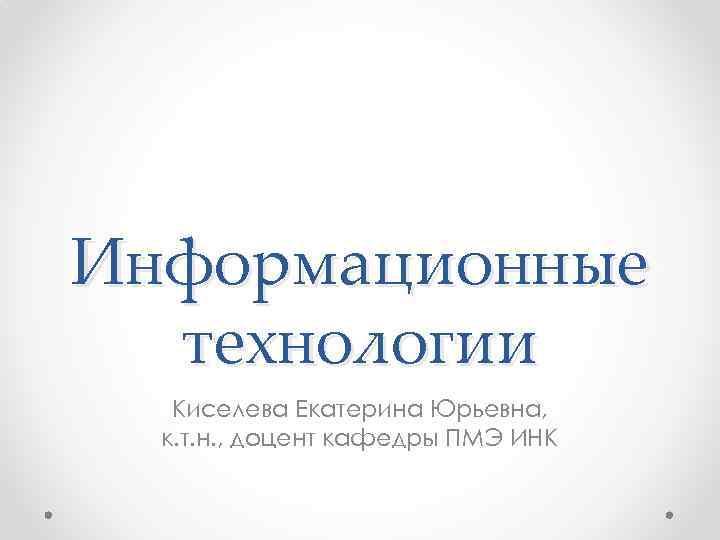

Информационные технологии Киселева Екатерина Юрьевна, к. т. н. , доцент кафедры ПМЭ ИНК

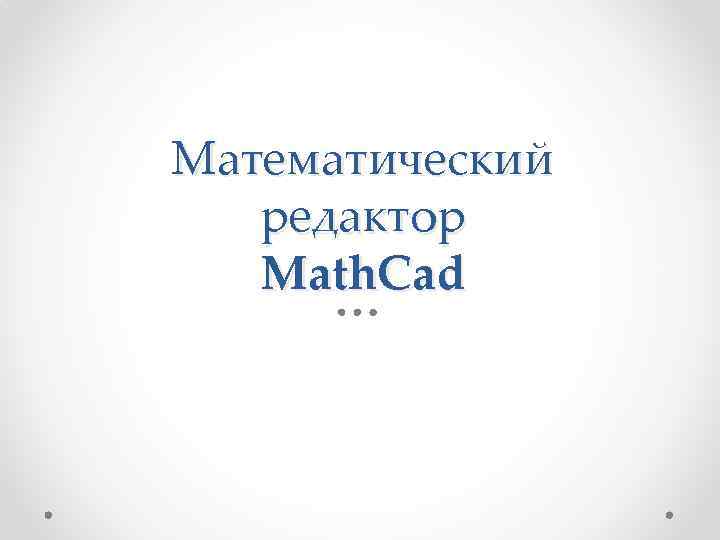

Математический редактор Math. Cad

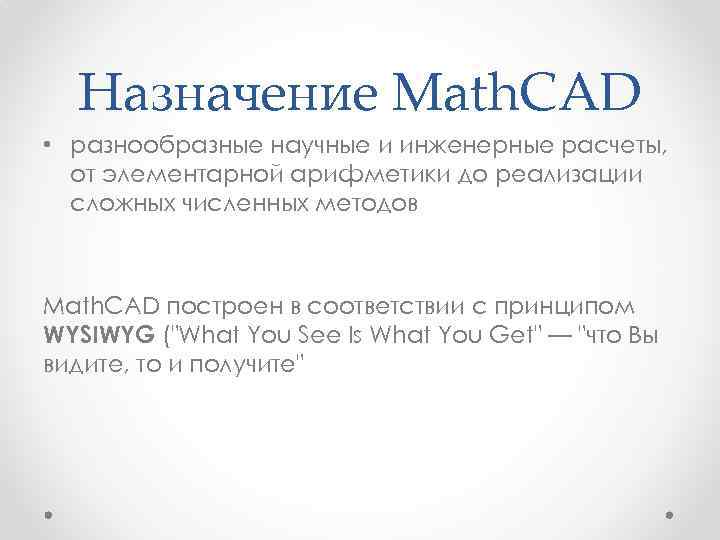

Назначение Math. CAD • разнообразные научные и инженерные расчеты, от элементарной арифметики до реализации сложных численных методов Math. CAD построен в соответствии с принципом WYSIWYG ("What You See Is What You Get" — "что Вы видите, то и получите"

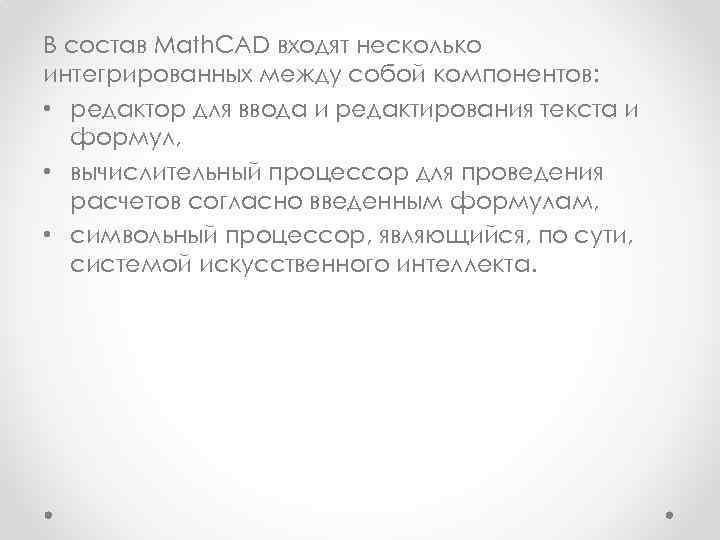

В состав Math. CAD входят несколько интегрированных между собой компонентов: • редактор для ввода и редактирования текста и формул, • вычислительный процессор для проведения расчетов согласно введенным формулам, • символьный процессор, являющийся, по сути, системой искусственного интеллекта.

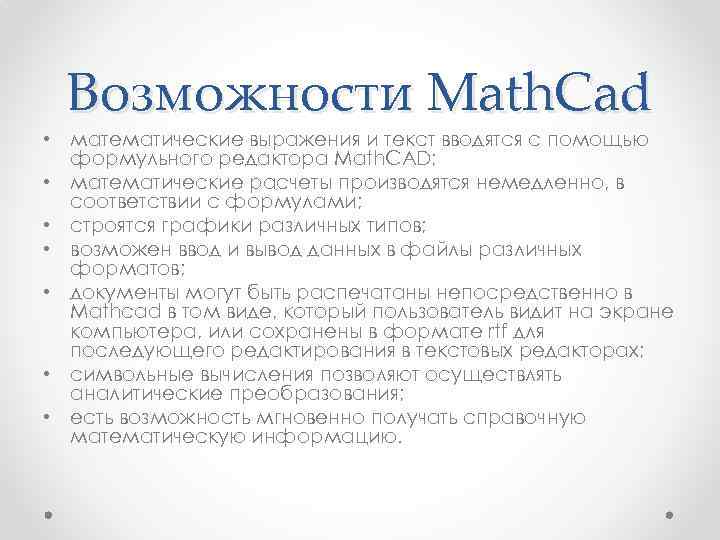

Возможности Math. Cad • математические выражения и текст вводятся с помощью формульного редактора Math. CAD; • математические расчеты производятся немедленно, в соответствии с формулами; • строятся графики различных типов; • возможен ввод и вывод данных в файлы различных форматов; • документы могут быть распечатаны непосредственно в Мathcad в том виде, который пользователь видит на экране компьютера, или сохранены в формате rtf для последующего редактирования в текстовых редакторах; • символьные вычисления позволяют осуществлять аналитические преобразования; • есть возможность мгновенно получать справочную математическую информацию.
Интерфейс Math. CAD

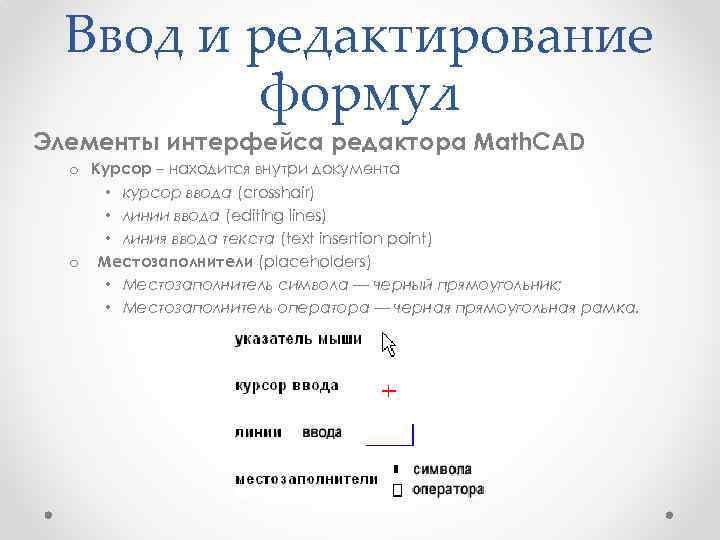

Ввод и редактирование формул Элементы интерфейса редактора Math. CAD o Курсор – находится внутри документа • курсор ввода (crosshair) • линии ввода (editing lines) • линия ввода текста (text insertion point) o Местозаполнители (placeholders) • Местозаполнитель символа — черный прямоугольник; • Местозаполнитель оператора — черная прямоугольная рамка.

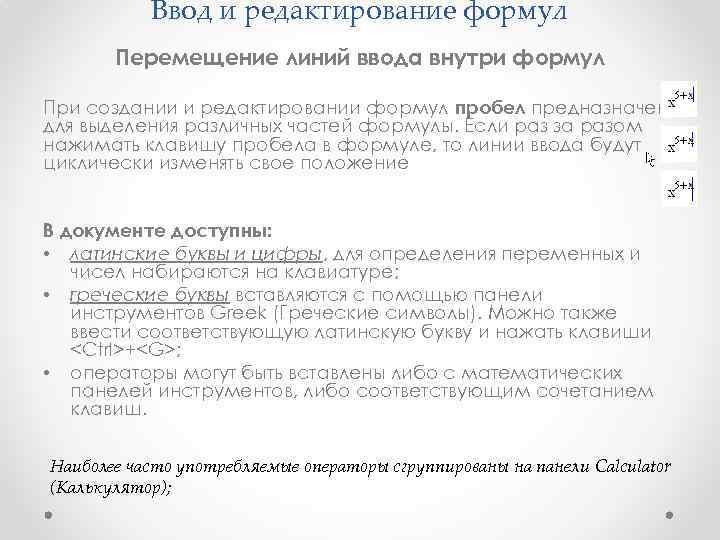

Ввод и редактирование формул Перемещение линий ввода внутри формул При создании и редактировании формул пробел предназначен для выделения различных частей формулы. Если раз за разом нажимать клавишу пробела в формуле, то линии ввода будут циклически изменять свое положение В документе доступны: • латинские буквы и цифры, для определения переменных и чисел набираются на клавиатуре; • греческие буквы вставляются с помощью панели инструментов Greek (Греческие символы). Можно также ввести соответствующую латинскую букву и нажать клавиши
Ввод и редактирование формул Определение переменных Чтобы определить переменную, достаточно ввести ее имя и присвоить ей некоторое значение с помощью ОПЕРАТОРА ПРИСВАИВАНИЯ Оператор присваивания вводится либо с помощью клавиши "двоеточие", либо с помощью панелей инструментов calculator (калькулятор) или evaluation (вычисления)
); • мнимая единица i (вводится клавишами <1>+); • процент %=0. 01 (клавиша <%>) • бесконечность =10307 (вводится клавишами

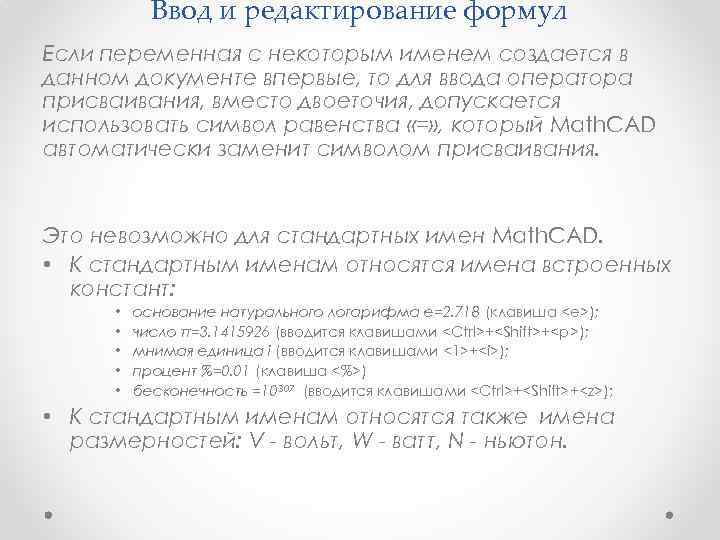

Ввод и редактирование формул Если переменная с некоторым именем создается в данном документе впервые, то для ввода оператора присваивания, вместо двоеточия, допускается использовать символ равенства «=» , который Math. CAD автоматически заменит символом присваивания. Это невозможно для стандартных имен Math. CAD. • К стандартным именам относятся имена встроенных констант: • основание натурального логарифма е=2. 718 (клавиша <е>); • число π=3. 1415926 (вводится клавишами

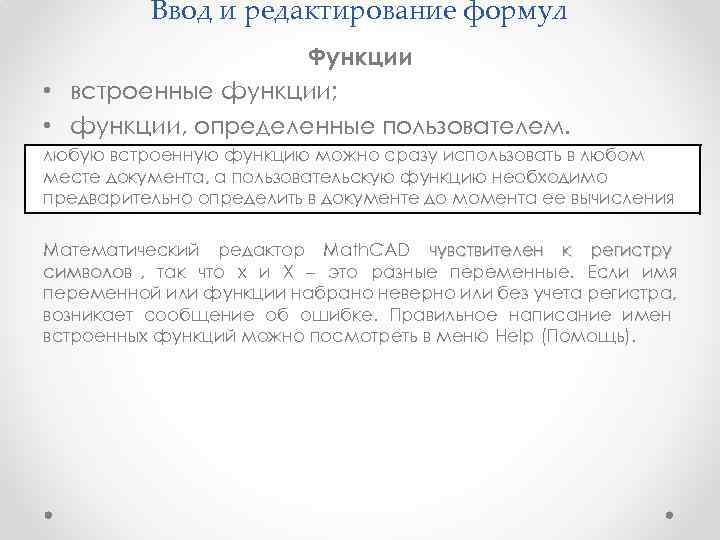

Ввод и редактирование формул Функции • встроенные функции; • функции, определенные пользователем. любую встроенную функцию можно сразу использовать в любом месте документа, а пользовательскую функцию необходимо предварительно определить в документе до момента ее вычисления Математический редактор Math. CAD чувствителен к регистру символов , так что х и Х – это разные переменные. Если имя переменной или функции набрано неверно или без учета регистра, возникает сообщение об ошибке. Правильное написание имен встроенных функций можно посмотреть в меню Help (Помощь).

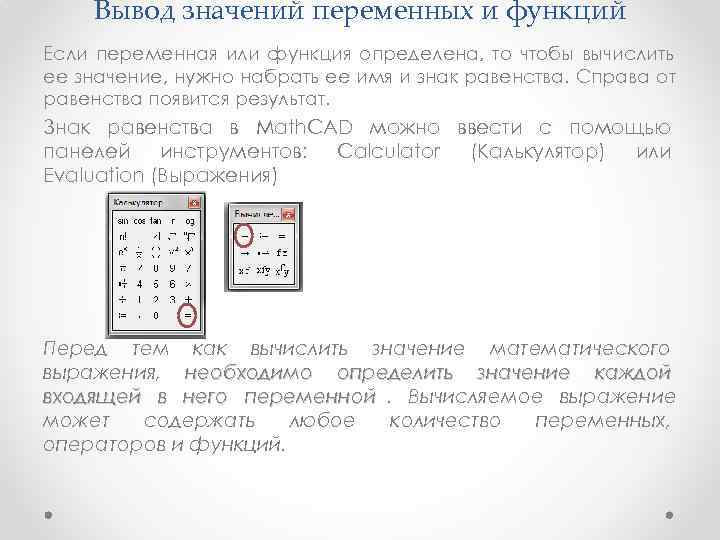

Вывод значений переменных и функций Если переменная или функция определена, то чтобы вычислить ее значение, нужно набрать ее имя и знак равенства. Справа от равенства появится результат. Знак равенства в Math. CAD можно ввести с помощью панелей инструментов: Calculator (Калькулятор) или Evaluation (Выражения) Перед тем как вычислить значение математического выражения, необходимо определить значение каждой входящей в него переменной. Вычисляемое выражение может содержать любое количество переменных, операторов и функций.

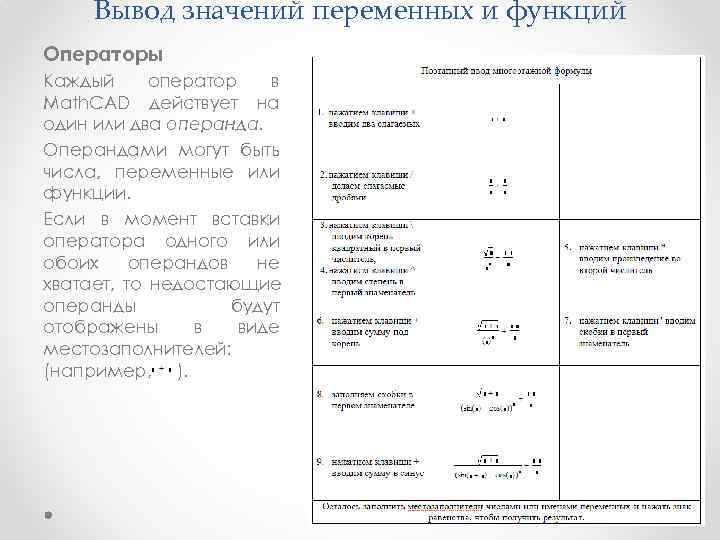

Вывод значений переменных и функций Операторы Каждый оператор в Math. CAD действует на один или два операнда. Операндами могут быть числа, переменные или функции. Если в момент вставки оператора одного или обоих операндов не хватает, то недостающие операнды будут отображены в виде местозаполнителей: (например, ).

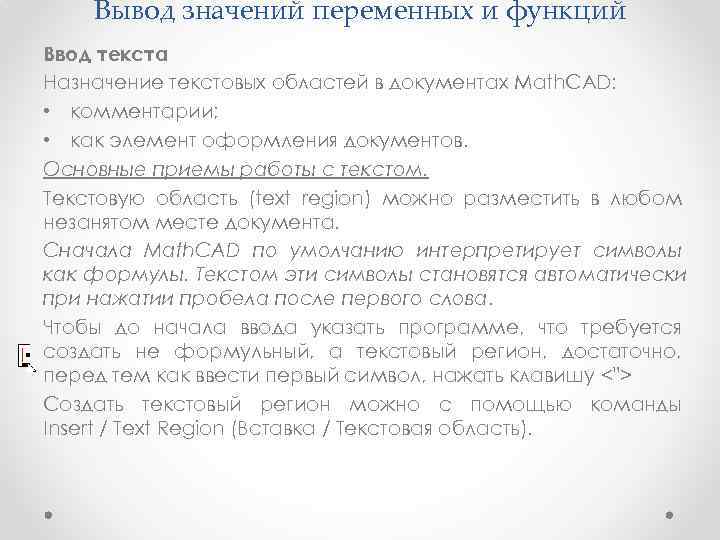

Вывод значений переменных и функций Ввод текста Назначение текстовых областей в документах Math. CAD: • комментарии; • как элемент оформления документов. Основные приемы работы с текстом. Текстовую область (text region) можно разместить в любом незанятом месте документа. Сначала Math. CAD по умолчанию интерпретирует символы как формулы. Текстом эти символы становятся автоматически при нажатии пробела после первого слова. Чтобы до начала ввода указать программе, что требуется создать не формульный, а текстовый регион, достаточно, перед тем как ввести первый символ, нажать клавишу <"> Создать текстовый регион можно с помощью команды Insert / Text Region (Вставка / Текстовая область).

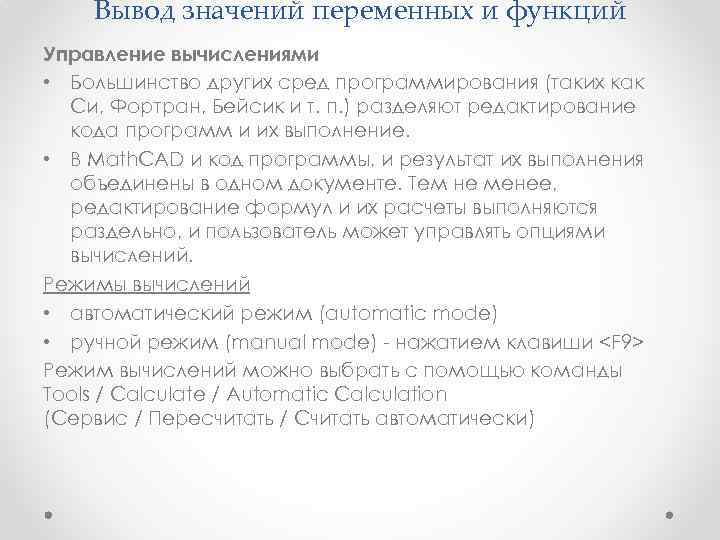

Вывод значений переменных и функций Управление вычислениями • Большинство других сред программирования (таких как Си, Фортран, Бейсик и т. п. ) разделяют редактирование кода программ и их выполнение. • В Math. CAD и код программы, и результат их выполнения объединены в одном документе. Тем не менее, редактирование формул и их расчеты выполняются раздельно, и пользователь может управлять опциями вычислений. Режимы вычислений • автоматический режим (automatic mode) • ручной режим (manual mode) - нажатием клавиши
