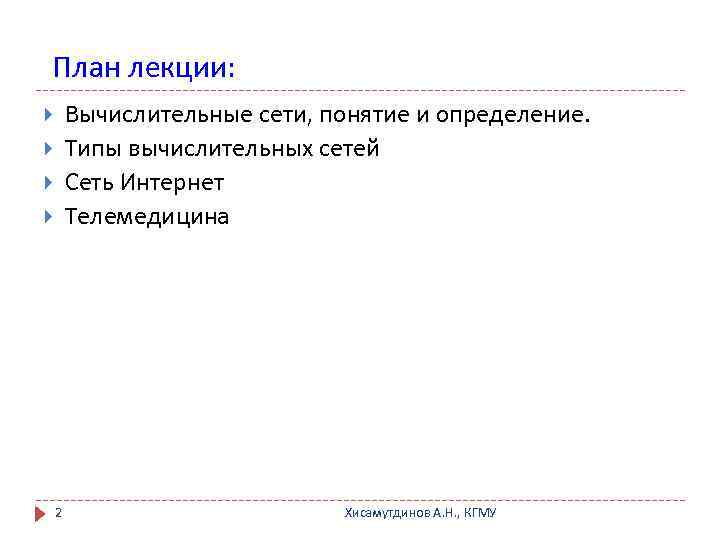

План лекции: Вычислительные сети, понятие и определение. Типы вычислительных сетей Сеть Интернет Телемедицина 2 Хисамутдинов А. Н. , КГМУ

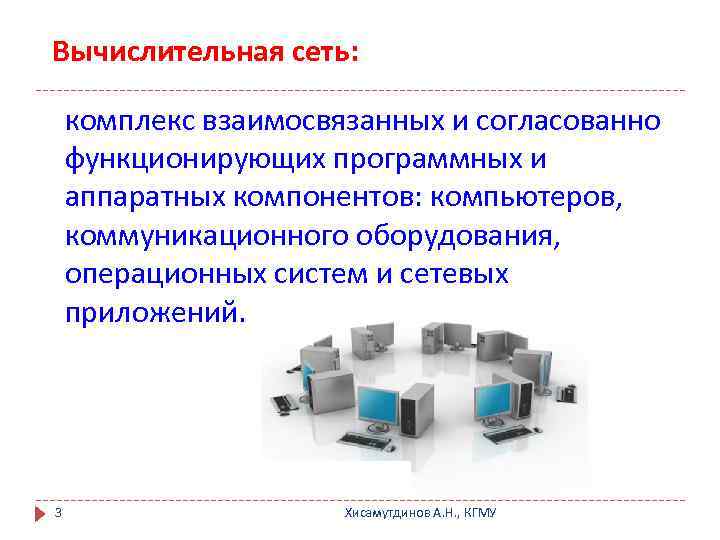

Вычислительная сеть: комплекс взаимосвязанных и согласованно функционирующих программных и аппаратных компонентов: компьютеров, коммуникационного оборудования, операционных систем и сетевых приложений. 3 Хисамутдинов А. Н. , КГМУ

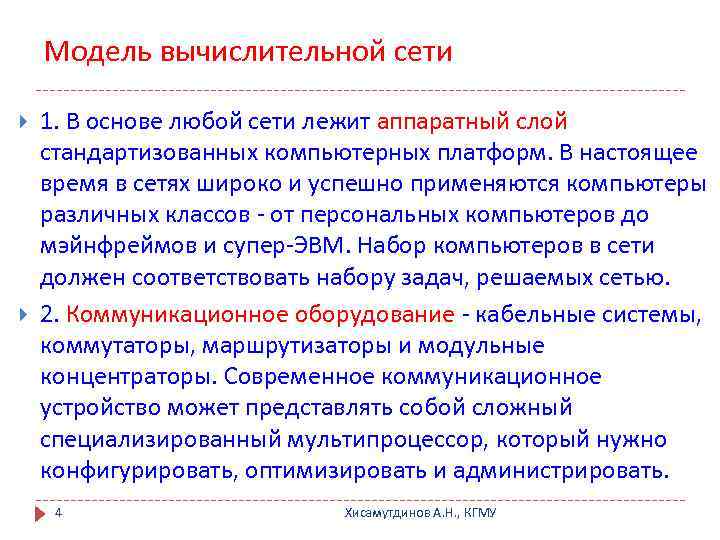

Модель вычислительной сети 1. В основе любой сети лежит аппаратный слой стандартизованных компьютерных платформ. В настоящее время в сетях широко и успешно применяются компьютеры различных классов - от персональных компьютеров до мэйнфреймов и супер-ЭВМ. Набор компьютеров в сети должен соответствовать набору задач, решаемых сетью. 2. Коммуникационное оборудование - кабельные системы, коммутаторы, маршрутизаторы и модульные концентраторы. Современное коммуникационное устройство может представлять собой сложный специализированный мультипроцессор, который нужно конфигурировать, оптимизировать и администрировать. 4 Хисамутдинов А. Н. , КГМУ

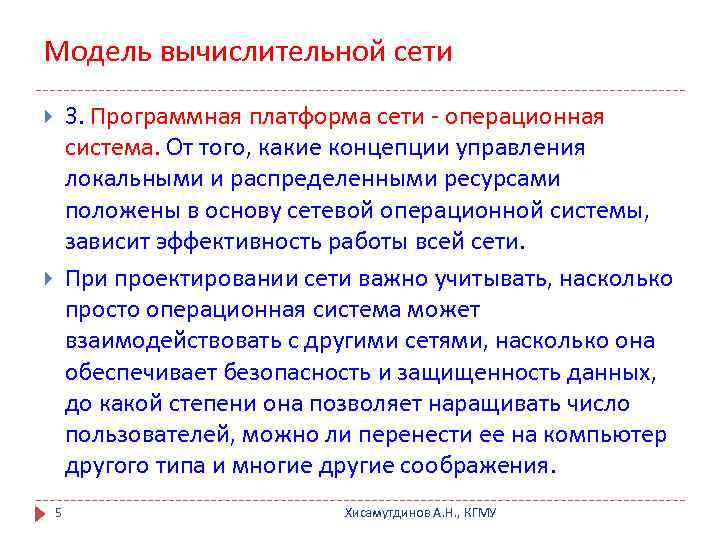

Модель вычислительной сети 3. Программная платформа сети - операционная система. От того, какие концепции управления локальными и распределенными ресурсами положены в основу сетевой операционной системы, зависит эффективность работы всей сети. При проектировании сети важно учитывать, насколько просто операционная система может взаимодействовать с другими сетями, насколько она обеспечивает безопасность и защищенность данных, до какой степени она позволяет наращивать число пользователей, можно ли перенести ее на компьютер другого типа и многие другие соображения. 5 Хисамутдинов А. Н. , КГМУ

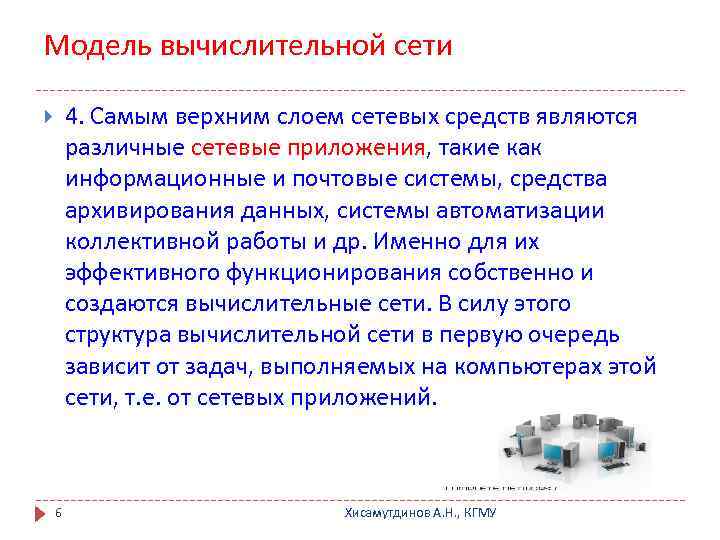

Модель вычислительной сети 4. Самым верхним слоем сетевых средств являются различные сетевые приложения, такие как информационные и почтовые системы, средства архивирования данных, системы автоматизации коллективной работы и др. Именно для их эффективного функционирования собственно и создаются вычислительные сети. В силу этого структура вычислительной сети в первую очередь зависит от задач, выполняемых на компьютерах этой сети, т. е. от сетевых приложений. 6 Хисамутдинов А. Н. , КГМУ

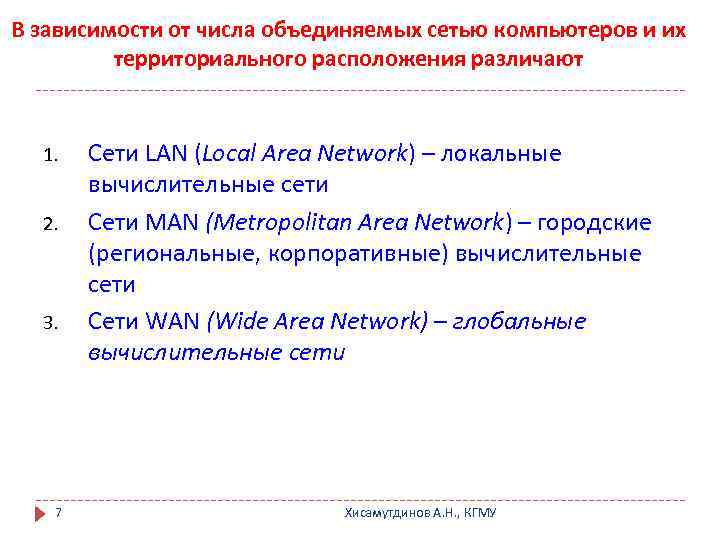

В зависимости от числа объединяемых сетью компьютеров и их территориального расположения различают 1. 2. 3. 7 Сети LAN (Local Area Network) – локальные вычислительные сети Сети MAN (Metropolitan Area Network) – городские (региональные, корпоративные) вычислительные сети Сети WAN (Wide Area Network) – глобальные вычислительные сети Хисамутдинов А. Н. , КГМУ

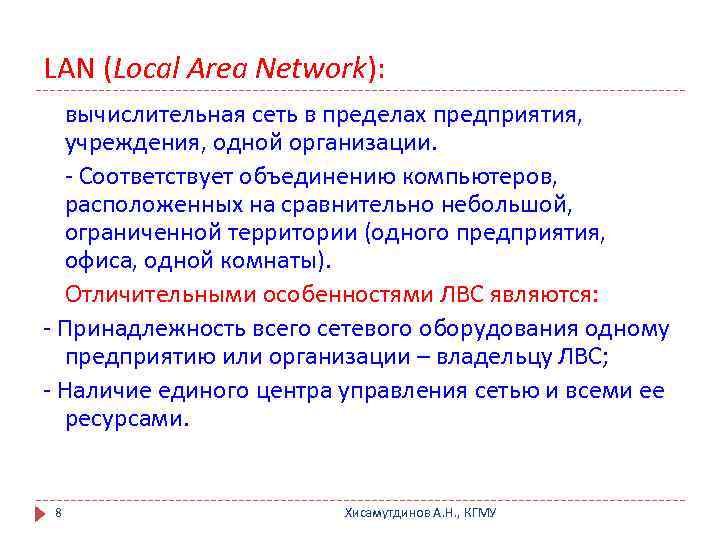

LAN (Local Area Network): вычислительная сеть в пределах предприятия, учреждения, одной организации. - Соответствует объединению компьютеров, расположенных на сравнительно небольшой, ограниченной территории (одного предприятия, офиса, одной комнаты). Отличительными особенностями ЛВС являются: - Принадлежность всего сетевого оборудования одному предприятию или организации – владельцу ЛВС; - Наличие единого центра управления сетью и всеми ее ресурсами. 8 Хисамутдинов А. Н. , КГМУ

Основное назначение сетей LAN совместное использование ресурсов (данных, приложений, информационных систем, периферийных устройств) и осуществление интерактивной связи (online, offline) между пользователями сети. 9 Хисамутдинов А. Н. , КГМУ

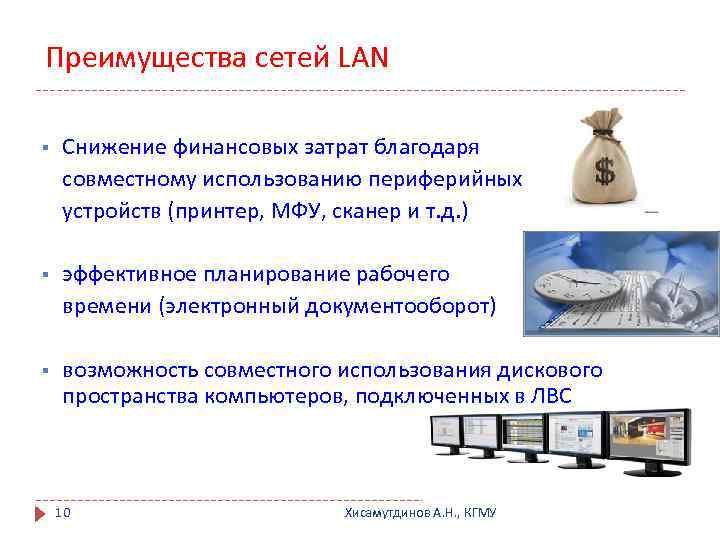

Преимущества сетей LAN § Снижение финансовых затрат благодаря совместному использованию периферийных устройств (принтер, МФУ, сканер и т. д. ) § эффективное планирование рабочего времени (электронный документооборот) § возможность совместного использования дискового пространства компьютеров, подключенных в ЛВС 10 Хисамутдинов А. Н. , КГМУ

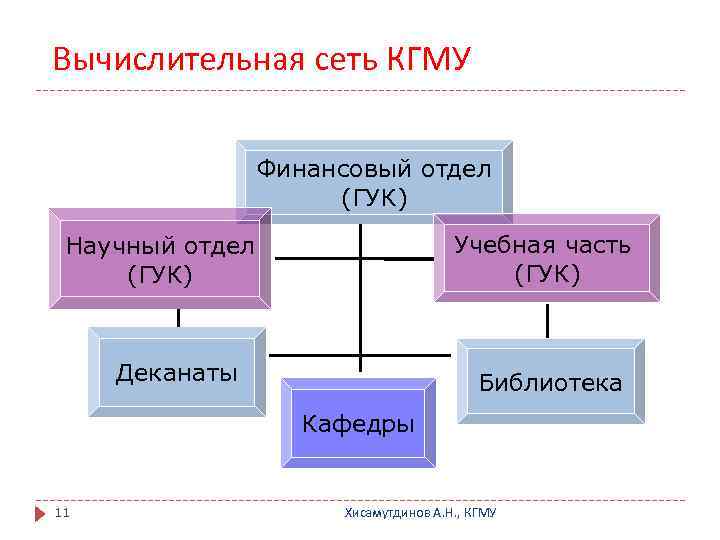

Вычислительная сеть КГМУ Финансовый отдел (ГУК) Учебная часть (ГУК) Научный отдел (ГУК) Деканаты Библиотека Кафедры 11 Хисамутдинов А. Н. , КГМУ

Использование вычислительной сети КГМУ Формирование единого информационного пространства ВУЗа Обеспечение применения новых информационных технологий в учебной работе Рациональное использование периферийных устройств Сокращение объёма бумажных технологий в сфере администрирования и учебной работы 12 Хисамутдинов А. Н. , КГМУ

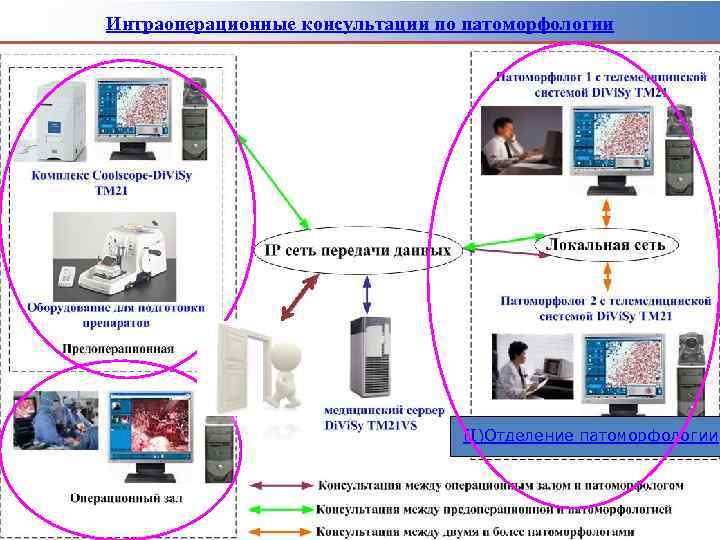

Интраоперационные консультации по патоморфологии (I)Отделение патоморфологии 13 Хисамутдинов А. Н. , КГМУ

Интерфейс пользователя 14 Хисамутдинов А. Н. , КГМУ

Сеть MAN (Metropolitan Area Network) - городская или региональная сеть, т. е. сеть в пределах города, области и т. п. 15 Хисамутдинов А. Н. , КГМУ

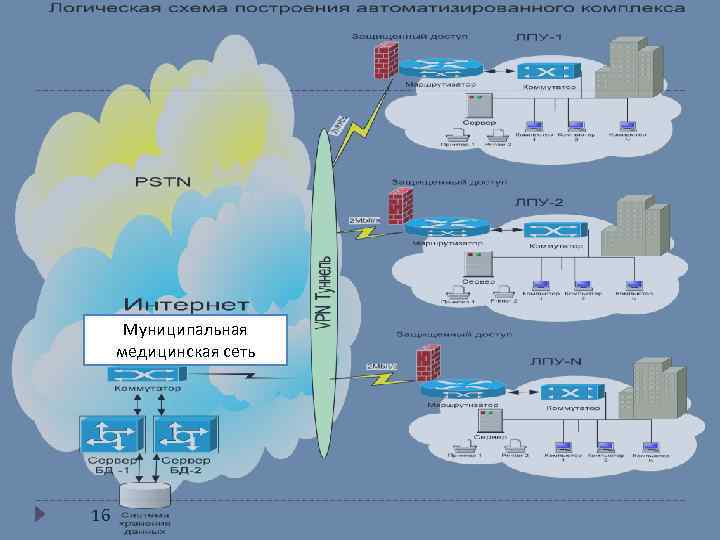

Муниципальная медицинская сеть 16

Сеть WAN (Wide Area Network) - глобальная сеть, соединяющая абонентов страны, континента, всего мира. 17 Хисамутдинов А. Н. , КГМУ

Истоки Интернет Нужды, потребности оборонных ведомств и структур Научные компьютерные сети 18 Хисамутдинов А. Н. , КГМУ

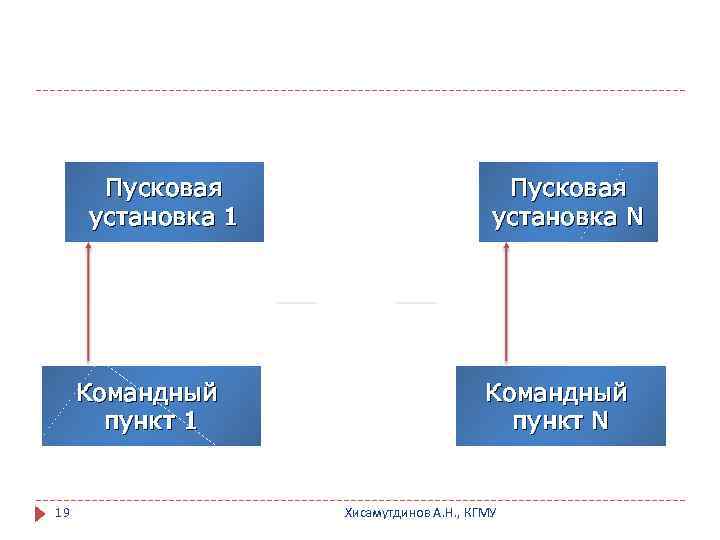

Пусковая установка 1 Командный пункт 1 19 Пусковая установка N Командный пункт N Хисамутдинов А. Н. , КГМУ

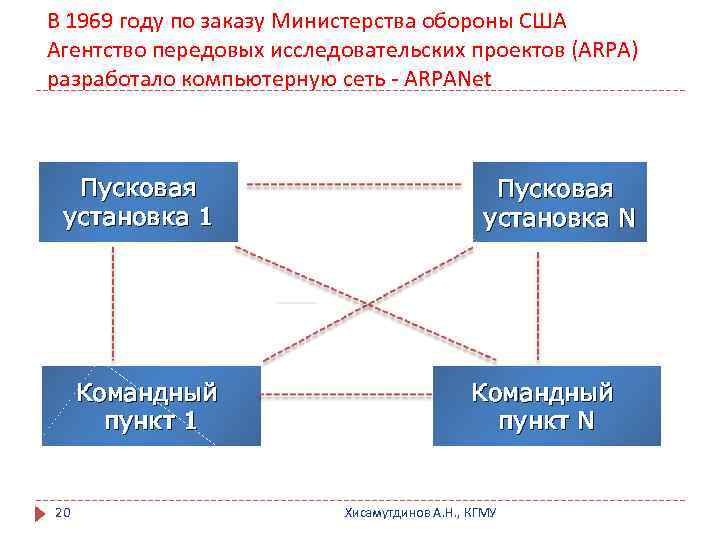

В 1969 году по заказу Министерства обороны США Агентство передовых исследовательских проектов (ARPA) разработало компьютерную сеть - ARPANet Пусковая установка 1 Командный пункт 1 20 Пусковая установка N Командный пункт N Хисамутдинов А. Н. , КГМУ

В 1984 году Национальный фонд науки США (NSF) основал обширную межуниверситетскую сеть NSFNet 21 Хисамутдинов А. Н. , КГМУ

Интернет глобальная информационная сеть, части которой логически взаимосвязаны друг с другом и совместимы посредством единого адресного пространства, основанного на протоколе TCP/IP. 22 Хисамутдинов А. Н. , КГМУ

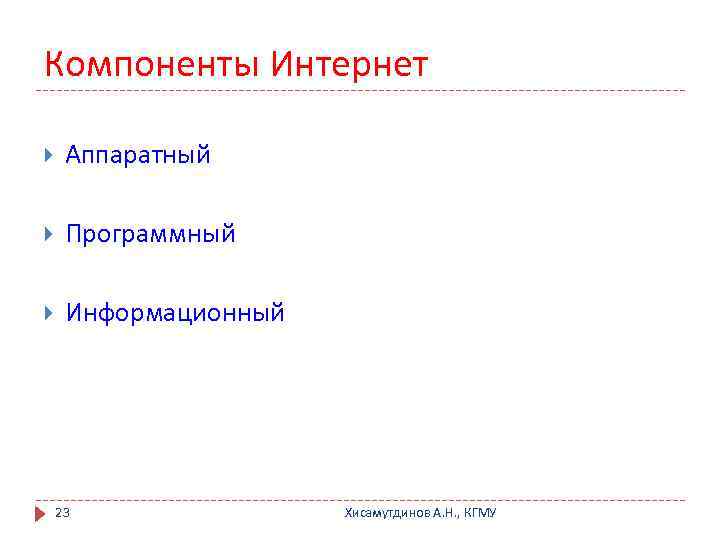

Компоненты Интернет Аппаратный Программный Информационный 23 Хисамутдинов А. Н. , КГМУ

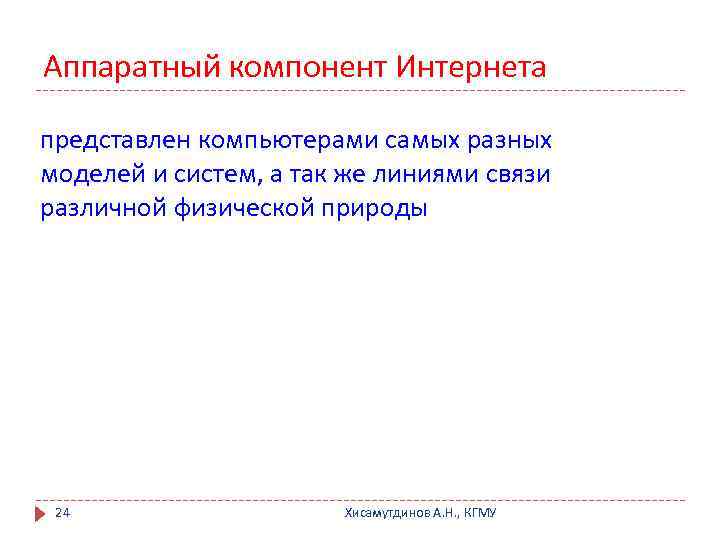

Аппаратный компонент Интернета представлен компьютерами самых разных моделей и систем, а так же линиями связи различной физической природы 24 Хисамутдинов А. Н. , КГМУ

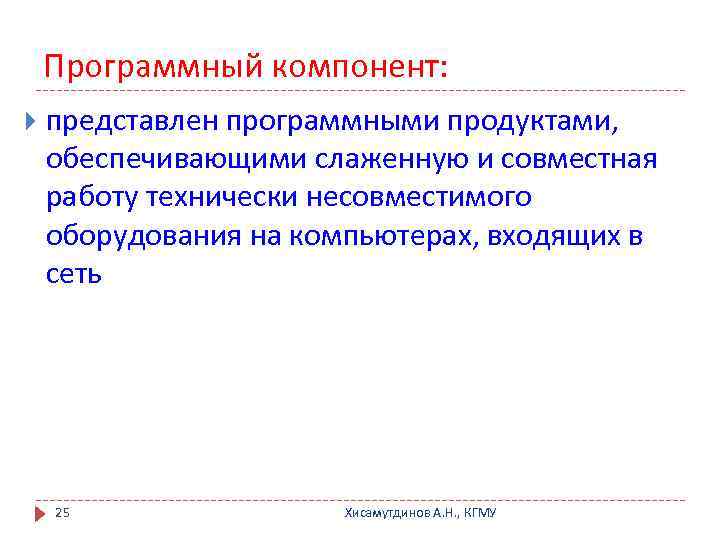

Программный компонент: представлен программными продуктами, обеспечивающими слаженную и совместная работу технически несовместимого оборудования на компьютерах, входящих в сеть 25 Хисамутдинов А. Н. , КГМУ

Информационный компонент - представлен сетевыми документами, т. е. документами, хранящимися на компьютерах, подключенных к Сети. - документы могут быть любого типа и формата: текстовые, графические, аудио, видео и т. п. 26 Хисамутдинов А. Н. , КГМУ

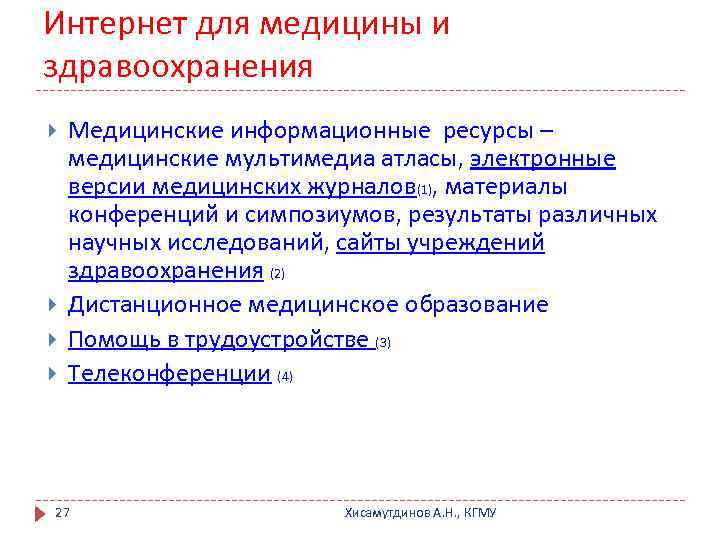

Интернет для медицины и здравоохранения Медицинские информационные ресурсы – медицинские мультимедиа атласы, электронные версии медицинских журналов(1), материалы конференций и симпозиумов, результаты различных научных исследований, сайты учреждений здравоохранения (2) Дистанционное медицинское образование Помощь в трудоустройстве (3) Телеконференции (4) 27 Хисамутдинов А. Н. , КГМУ

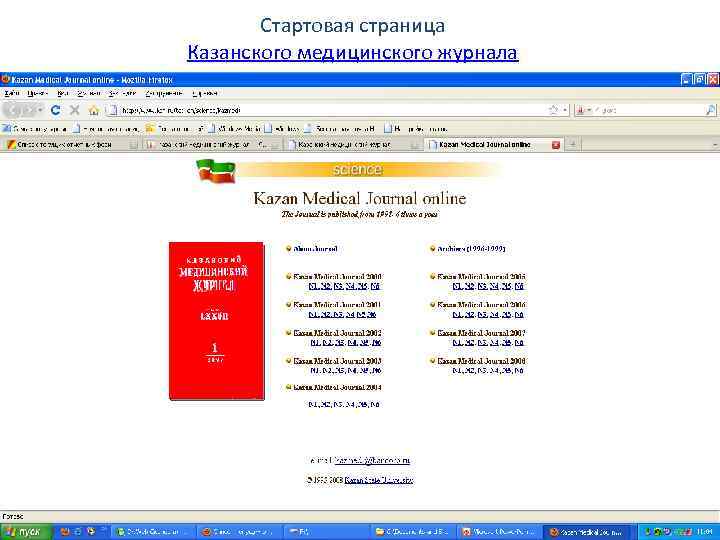

Стартовая страница Казанского медицинского журнала 28 Хисамутдинов А. Н. , КГМУ

Сайт РКБ Минздрава РТ 29 Хисамутдинов А. Н. , КГМУ

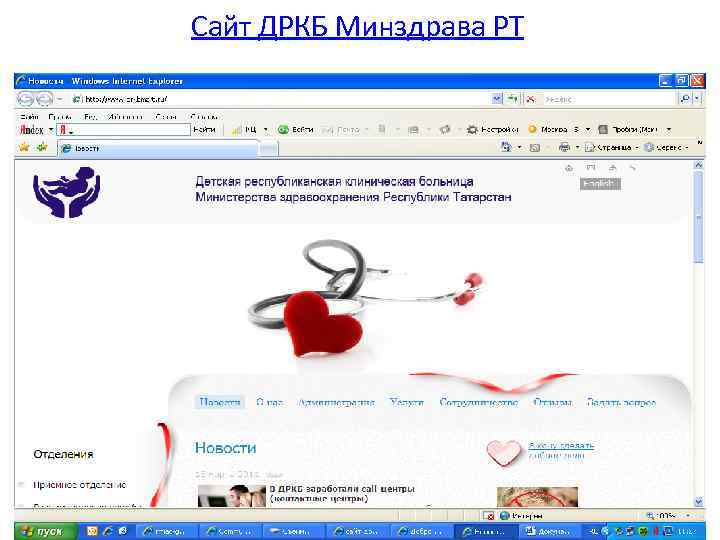

Сайт ДРКБ Минздрава РТ 30 Хисамутдинов А. Н. , КГМУ

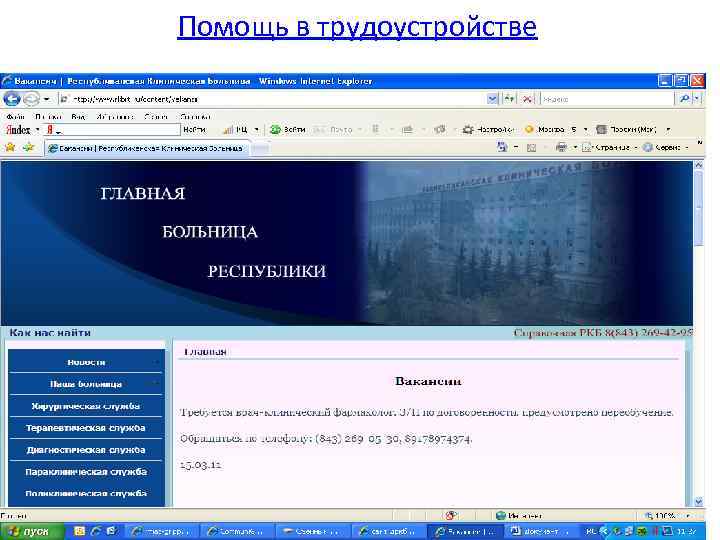

Помощь в трудоустройстве 31 Хисамутдинов А. Н. , КГМУ

Телемедицина 32 Хисамутдинов А. Н. , КГМУ

Телемедицина (определение ВОЗ, 1997 г. ) деятельность, услуги и системы, связанные с оказанием медицинской помощи на расстоянии посредством информационно-коммуникационных технологий, направленные на содействие развитию здравоохранения, осуществление эпидемиологического надзора и предоставление медицинской помощи, а также обучение, управление и проведение научных исследований в области медицины 33 Хисамутдинов А. Н. , КГМУ

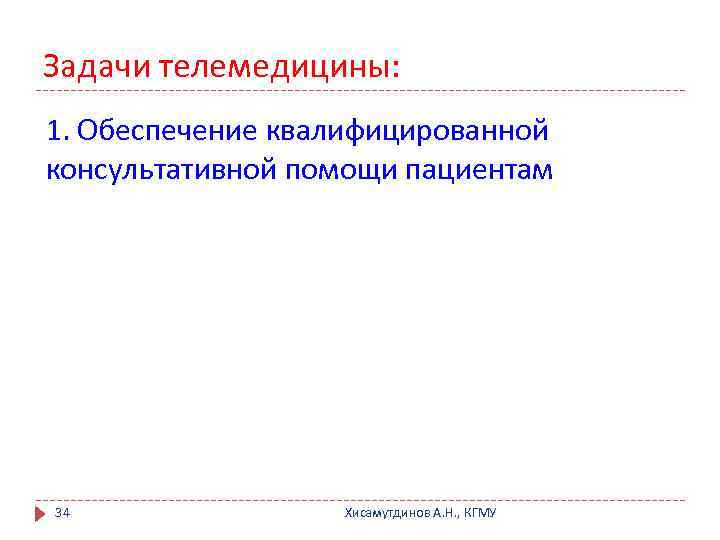

Задачи телемедицины: 1. Обеспечение квалифицированной консультативной помощи пациентам 34 Хисамутдинов А. Н. , КГМУ

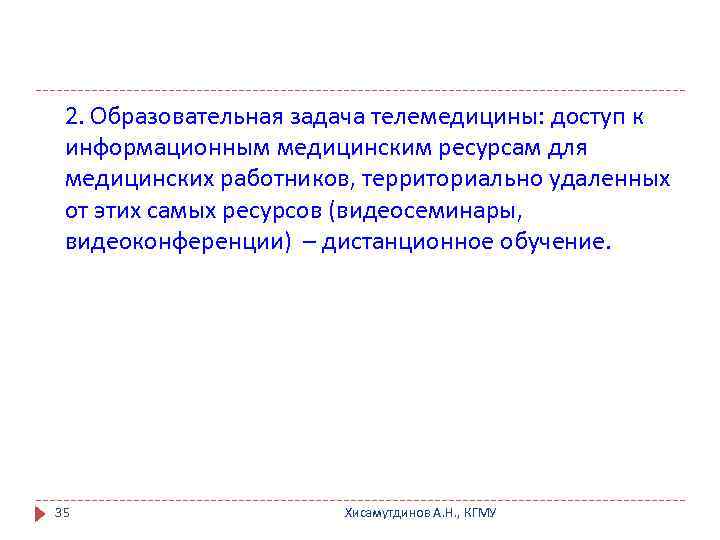

2. Образовательная задача телемедицины: доступ к информационным медицинским ресурсам для медицинских работников, территориально удаленных от этих самых ресурсов (видеосеминары, видеоконференции) – дистанционное обучение. 35 Хисамутдинов А. Н. , КГМУ

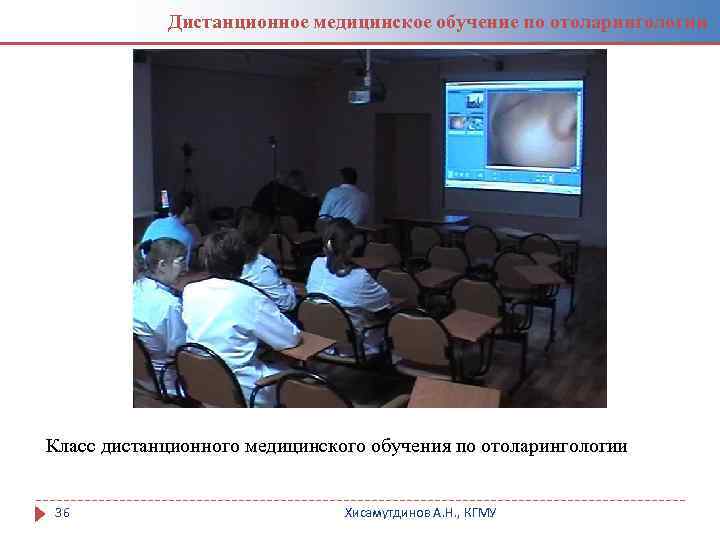

Дистанционное медицинское обучение по отоларингологии Класс дистанционного медицинского обучения по отоларингологии 36 Хисамутдинов А. Н. , КГМУ

Дистанционное медицинское обучение Опытный врач – лаборант (гистолог) в процессе реальной работы на своем рабочем ме On-line дистанционное медицинское обучение при реальной работе Off-line медицинское обучение (сайты, электронные библиотеки и т. д. ) Интерактивное общение с врачом в процессе диагностики и лечения Телемедицинская сеть Удаленные врачи в процессе дистанционного медицинского обучения 37 Хисамутдинов А. Н. , КГМУ

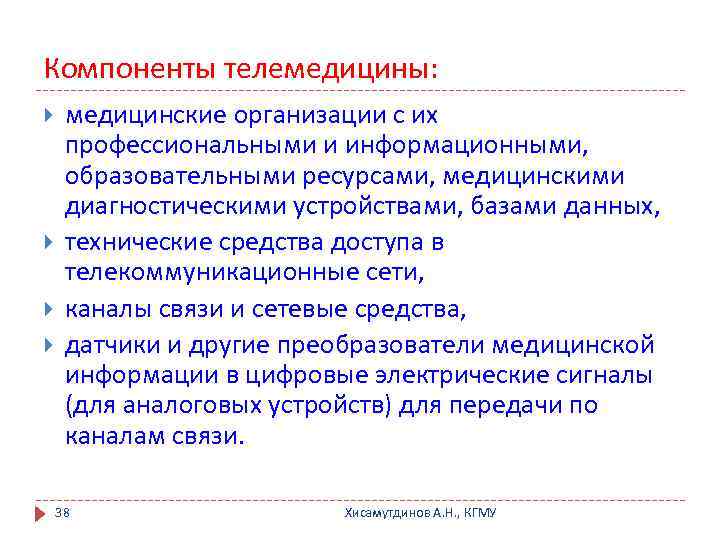

Компоненты телемедицины: медицинские организации с их профессиональными и информационными, образовательными ресурсами, медицинскими диагностическими устройствами, базами данных, технические средства доступа в телекоммуникационные сети, каналы связи и сетевые средства, датчики и другие преобразователи медицинской информации в цифровые электрические сигналы (для аналоговых устройств) для передачи по каналам связи. 38 Хисамутдинов А. Н. , КГМУ

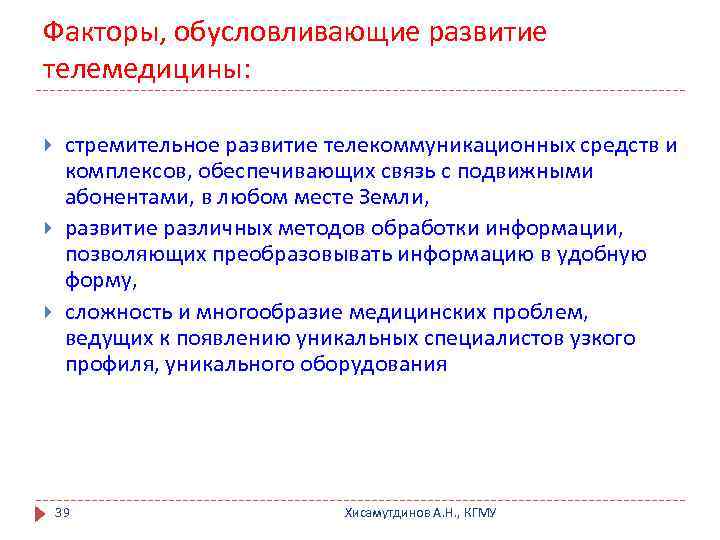

Факторы, обусловливающие развитие телемедицины: стремительное развитие телекоммуникационных средств и комплексов, обеспечивающих связь с подвижными абонентами, в любом месте Земли, развитие различных методов обработки информации, позволяющих преобразовывать информацию в удобную форму, сложность и многообразие медицинских проблем, ведущих к появлению уникальных специалистов узкого профиля, уникального оборудования 39 Хисамутдинов А. Н. , КГМУ

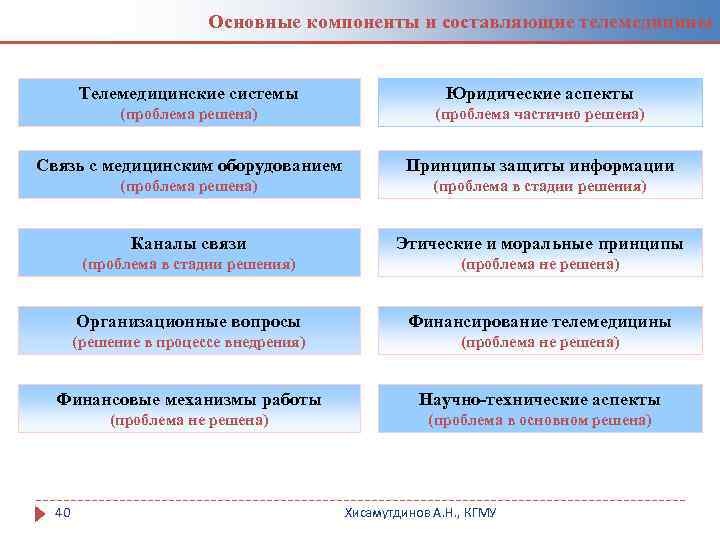

Основные компоненты и составляющие телемедицины Телемедицинские системы Юридические аспекты (проблема решена) (проблема частично решена) Связь с медицинским оборудованием Принципы защиты информации (проблема решена) (проблема в стадии решения) Каналы связи Этические и моральные принципы (проблема в стадии решения) (проблема не решена) Организационные вопросы Финансирование телемедицины (решение в процессе внедрения) (проблема не решена) Финансовые механизмы работы Научно-технические аспекты (проблема не решена) (проблема в основном решена) 40 Хисамутдинов А. Н. , КГМУ

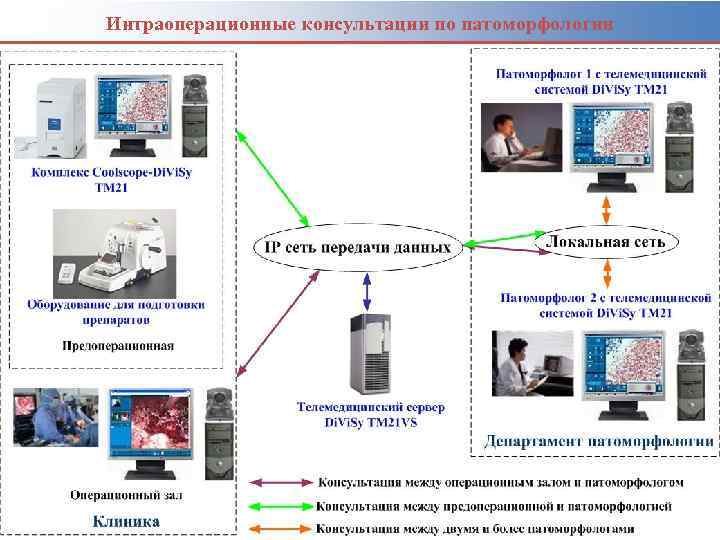

Интраоперационные консультации по патоморфологии 41 Хисамутдинов А. Н. , КГМУ

Интерфейс пользователя телемедицинской системы 42 Хисамутдинов А. Н. , КГМУ

Интерфейс пользователя телемедицинской системы Di. Vi. Sy TM 21 Dicom 43 Хисамутдинов А. Н. , КГМУ

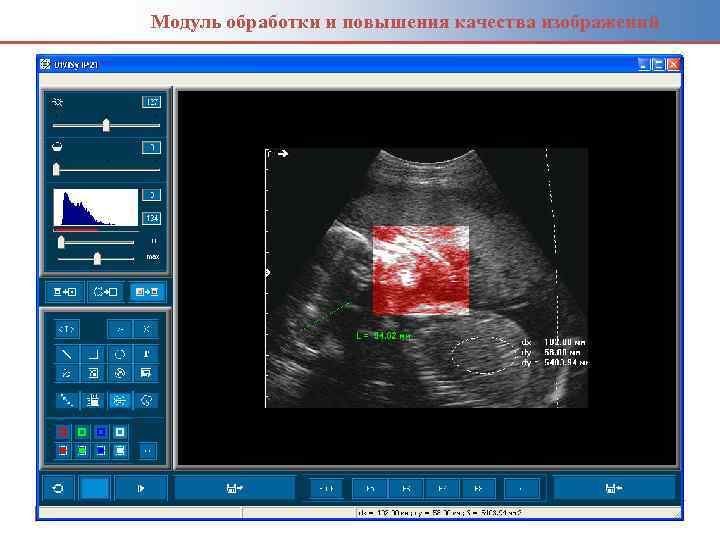

Модуль обработки и повышения качества изображений 44 Хисамутдинов А. Н. , КГМУ

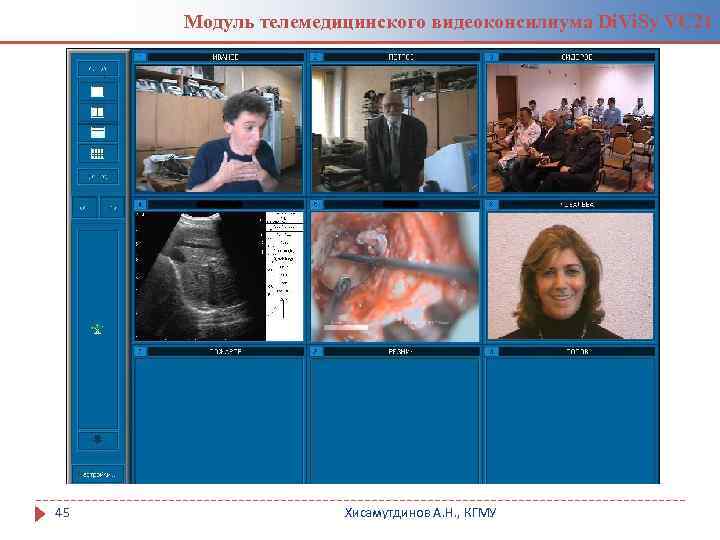

Модуль телемедицинского видеоконсилиума Di. Vi. Sy VC 21 45 Хисамутдинов А. Н. , КГМУ

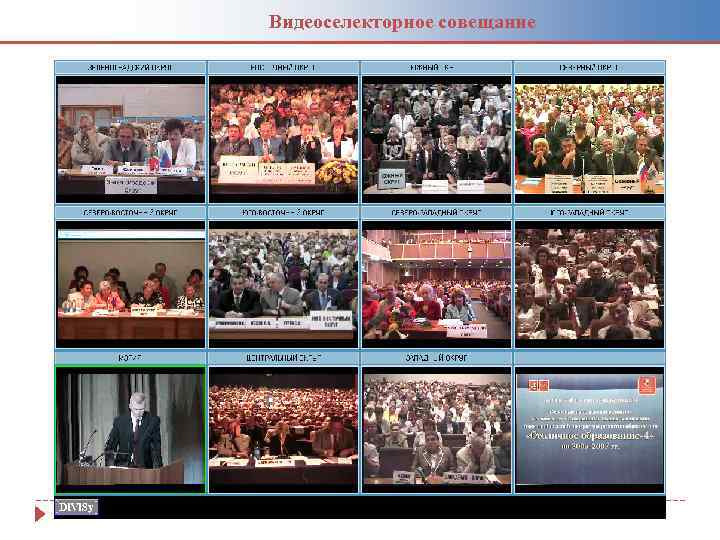

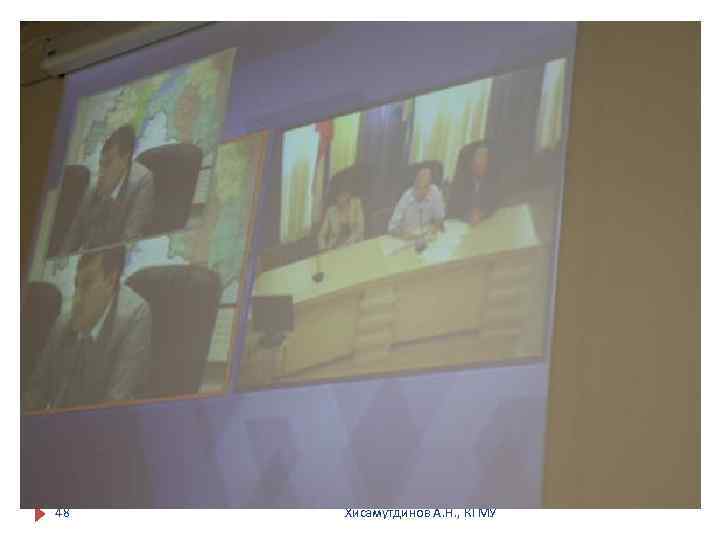

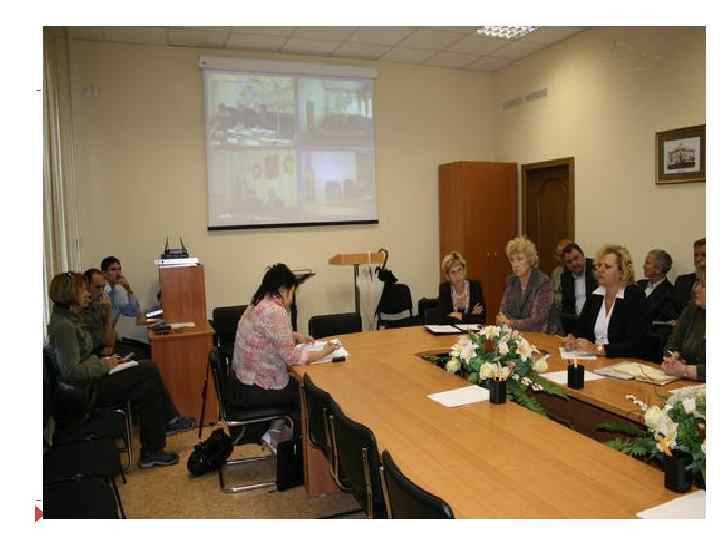

Видеоселекторное совещание 46 Хисамутдинов А. Н. , КГМУ

47 Хисамутдинов А. Н. , КГМУ

48 Хисамутдинов А. Н. , КГМУ

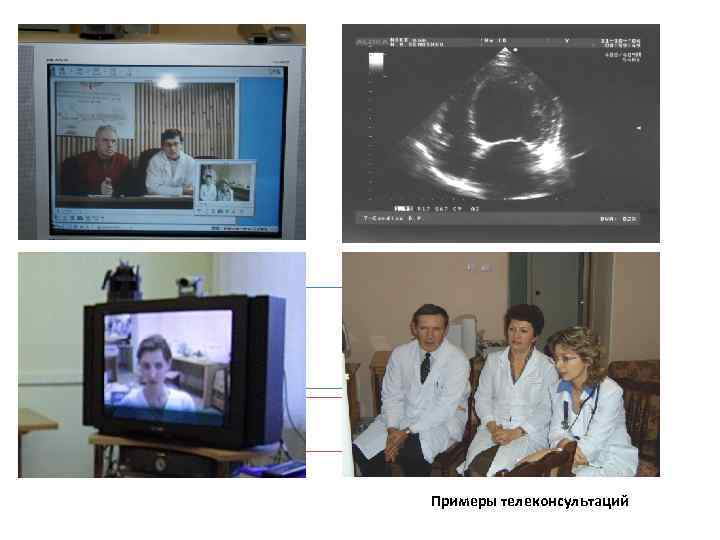

Примеры телеконсультаций

Финансовая эффективность телемедицины - Сокращение числа повторных диагностики, лечения и хирургических операций. Экономия до 15% от суммы существующих затрат на эти процедуры. - Сокращение числа повторных госпитализаций. Экономия составит до 50% от существующего числа повторных госпитализаций. - Сокращения срока содержания больных в стационарах, как в результате телемедицинских консультаций, так и за счет повышения эффективности применения новых медицинских технологий и оборудования. - За счет повышения профессионального уровня врачей. - Сокращения числа необоснованных выездов скорой помощи. Экономия составит до 25% вызовов скорой помощи. - За счет дополнительных средств от населения по оплате услуг домашнего мониторинга и телепатронажа. - За счет повышения эффективности профилактики заболеваний и снижения количества граждан обращающихся за медицинской помощью. - За счет дополнительных средств, получаемых от производителей медицинского 50 Хисамутдинов А. Н. , КГМУ оборудования, технологий и лекарственных средств.

Телемедицинский проект Беслан-Москва 51 Хисамутдинов А. Н. , КГМУ

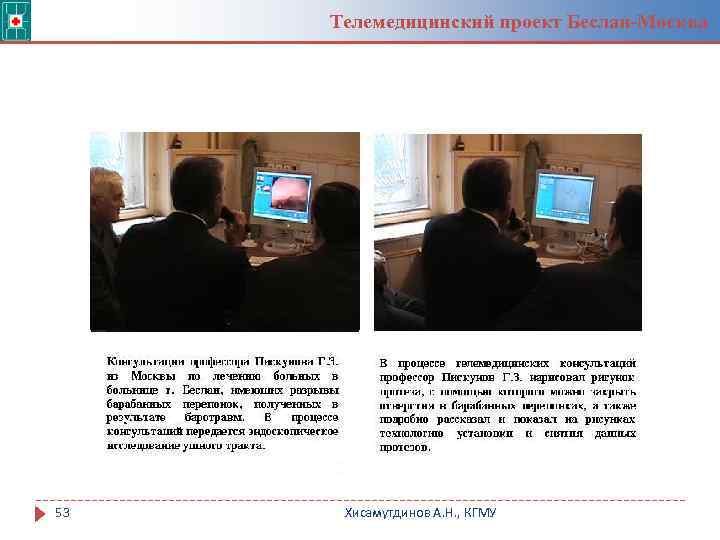

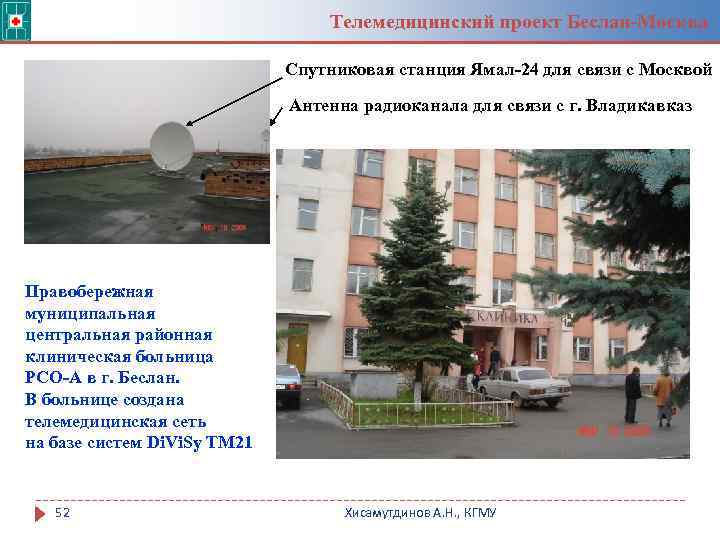

Телемедицинский проект Беслан-Москва Спутниковая станция Ямал-24 для связи с Москвой Антенна радиоканала для связи с г. Владикавказ Правобережная муниципальная центральная районная клиническая больница РСО-А в г. Беслан. В больнице создана телемедицинская сеть на базе систем Di. Vi. Sy TM 21 52 Хисамутдинов А. Н. , КГМУ

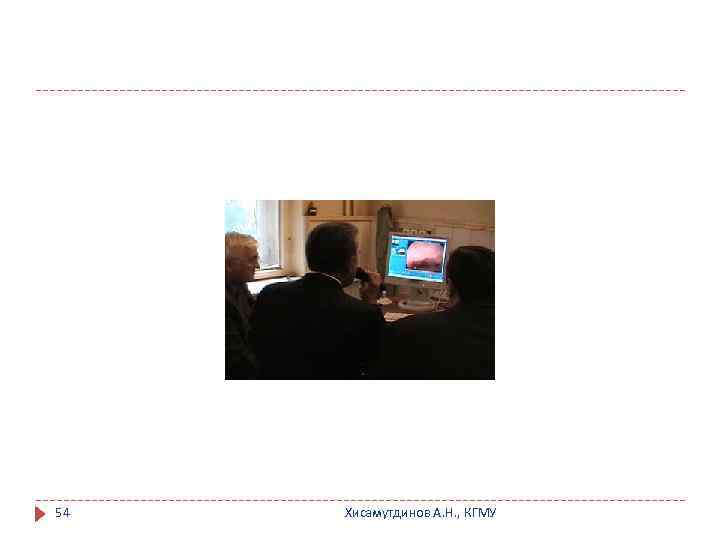

Телемедицинский проект Беслан-Москва 53 Хисамутдинов А. Н. , КГМУ

54 Хисамутдинов А. Н. , КГМУ

Телемедицинский проект Беслан-Москва 55 Телемедицинская консультация профессора Рошаля Л. М. по вопросам оказания помощи детям Хисамутдинов А. Н. , КГМУ

МОБИЛЬНЫЕ И НОСИМЫЕ ТЕЛЕМЕДИЦИНСКИЕ КОМПЛЕКСЫ

МОБИЛЬНЫЕ И НОСИМЫЕ ТЕЛЕМЕДИЦИНСКИЕ КОМПЛЕКСЫ Площадки развёртывания МТМК в полевых условиях

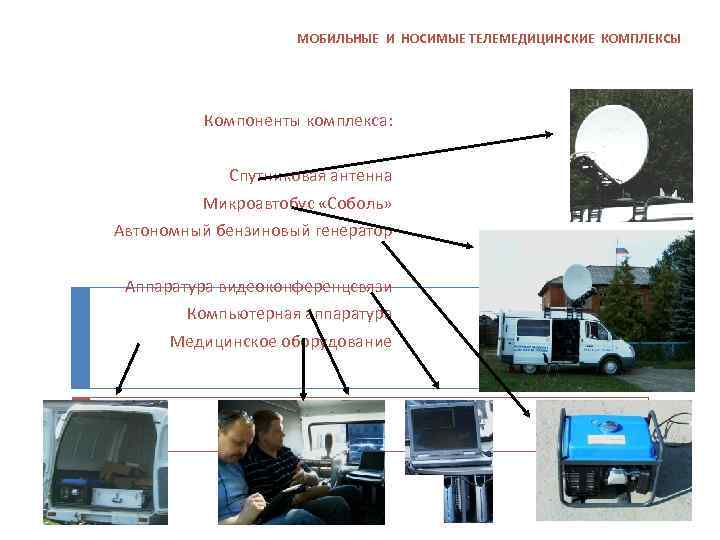

МОБИЛЬНЫЕ И НОСИМЫЕ ТЕЛЕМЕДИЦИНСКИЕ КОМПЛЕКСЫ Компоненты комплекса: Спутниковая антенна Микроавтобус «Соболь» Автономный бензиновый генератор Аппаратура видеоконференцсвязи Компьютерная аппаратура Медицинское оборудование

Телемедицина в Приволжском федеральном округе ТЕЛЕМЕДИЦИНСКИЕ ЦЕНТРЫ ПРИВОЛЖСКОГО ФЕДЕРАЛЬНОГО ОКРУГА 1. Республика Башкортостан 2. Кировская область 3. Республика Марий Эл 4. Мордовская Республика 5. Нижегородская область 6. Оренбургская область 7. Пензенская область 8. Пермский край 9. Самарская область 10. Саратовская область 11. Республика Татарстан 12. Удмуртская Республика 13. Ульяновская область 14. Чувашская Республика 59 Республиканская клиническая больница № 2, г. Уфа; Областная клиническая больница, г. Киров Республиканский МИАЦ, Республиканская детская клиническая больница, г. Йошкар-Ола Республиканская клиническая больница № 4, г. Саранск; Областная клиническая больница им. Н. А. Семашко; г. Н. Новгород; Территориальный центр медицины катастроф, г. Оренбург; Областная клиническая больница им. Н. Н. Бурденко, г. Пенза; Центр телемедицины и промышленного здравоохранения, страховая компания «Урал-АИЛ» , г. Пермь Областной информационно-аналитический центр, г. Самара; Областная клиническая больница, дорожная клиническая больница, г. Саратов; Межрегиональный клинико-диагностический центр, республиканский центр телемедицины, г. Казань; Республиканский клинико-диагностический центр, г. Ижевск; Ульяновский государственный университет, г. Ульяновск; Президентский перинатальный центр, г. Чебоксары. Хисамутдинов А. Н. , КГМУ

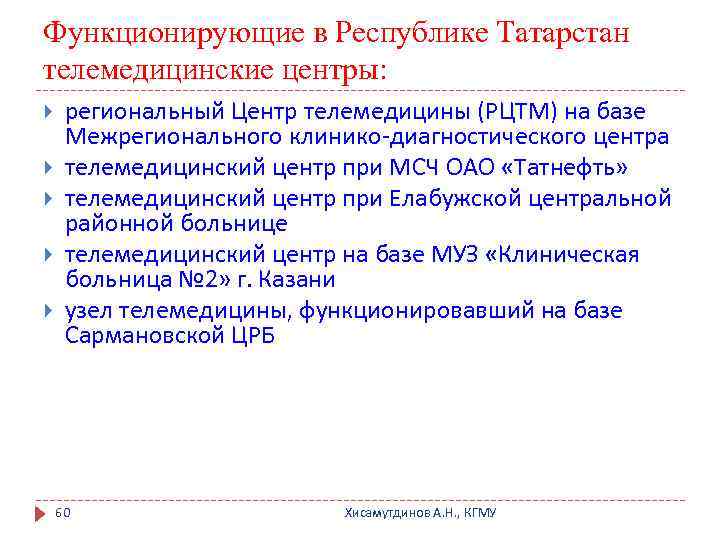

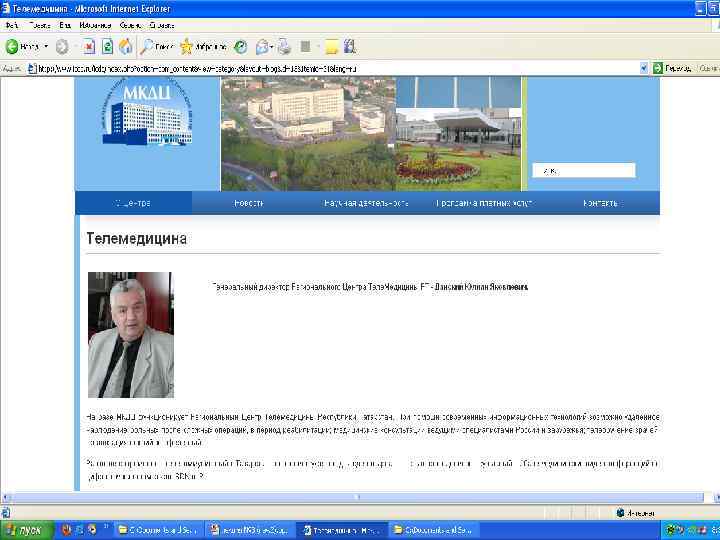

Функционирующие в Республике Татарстан телемедицинские центры: региональный Центр телемедицины (РЦТМ) на базе Межрегионального клинико-диагностического центра телемедицинский центр при МСЧ ОАО «Татнефть» телемедицинский центр при Елабужской центральной районной больнице телемедицинский центр на базе МУЗ «Клиническая больница № 2» г. Казани узел телемедицины, функционировавший на базе Сармановской ЦРБ 60 Хисамутдинов А. Н. , КГМУ

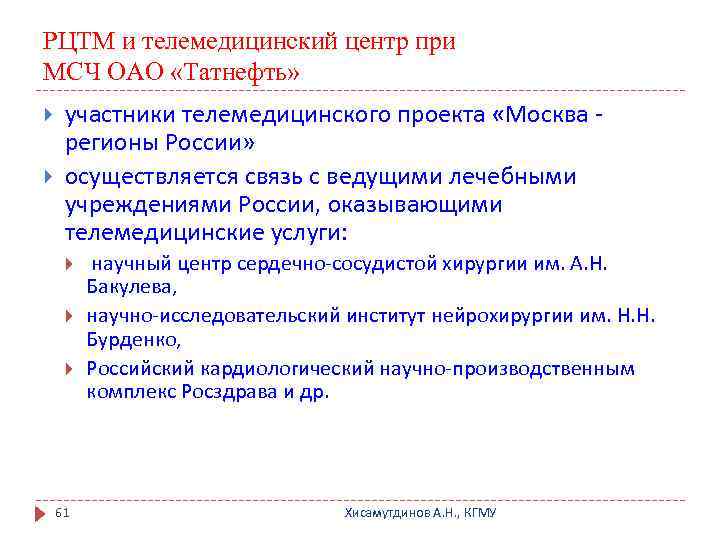

РЦТМ и телемедицинский центр при МСЧ ОАО «Татнефть» участники телемедицинского проекта «Москва регионы России» осуществляется связь с ведущими лечебными учреждениями России, оказывающими телемедицинские услуги: 61 научный центр сердечно-сосудистой хирургии им. А. Н. Бакулева, научно-исследовательский институт нейрохирургии им. Н. Н. Бурденко, Российский кардиологический научно-производственным комплекс Росздрава и др. Хисамутдинов А. Н. , КГМУ

62 Хисамутдинов А. Н. , КГМУ

Центральный Архив Медицинских Изображений 63 Хисамутдинов А. Н. , КГМУ

Основой системы является единое централизованное хранилище медицинских изображений, полученных с диагностических аппаратов подключенных ЛПУ региона. Система позволяет осуществлять оперативный обмен изображениями между всеми участниками лечебнодиагностического процесса. 64 Хисамутдинов А. Н. , КГМУ

Центральный архив медицинских изображений 65 Хисамутдинов А. Н. , КГМУ

Описание решения ЛПУ 1 ЛПУ 3 ЛПУ 2 ЦОД региона ЛПУ N Диагностические изображения из ЛПУ региона передаются на центральный сервер ИС «ЦАМИ» расположенный в центре обработки данных (ЦОД) региона. 66 Хисамутдинов А. Н. , КГМУ

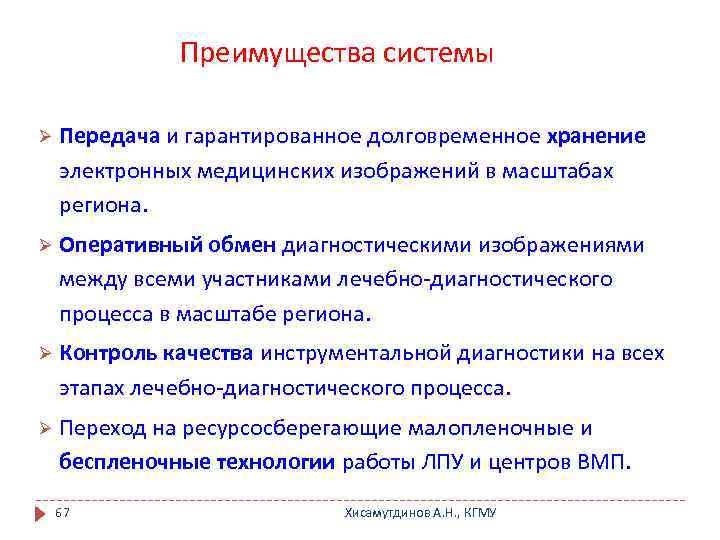

Преимущества системы Ø Передача и гарантированное долговременное хранение электронных медицинских изображений в масштабах региона. Ø Оперативный обмен диагностическими изображениями между всеми участниками лечебно-диагностического процесса в масштабе региона. Ø Контроль качества инструментальной диагностики на всех этапах лечебно-диагностического процесса. Ø Переход на ресурсосберегающие малопленочные и беспленочные технологии работы ЛПУ и центров ВМП. 67 Хисамутдинов А. Н. , КГМУ

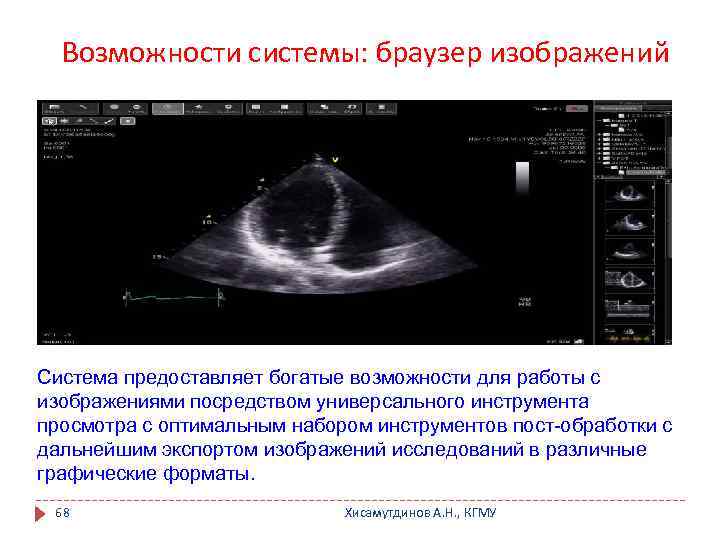

Возможности системы: браузер изображений Система предоставляет богатые возможности для работы с изображениями посредством универсального инструмента просмотра с оптимальным набором инструментов пост-обработки с дальнейшим экспортом изображений исследований в различные графические форматы. 68 Хисамутдинов А. Н. , КГМУ

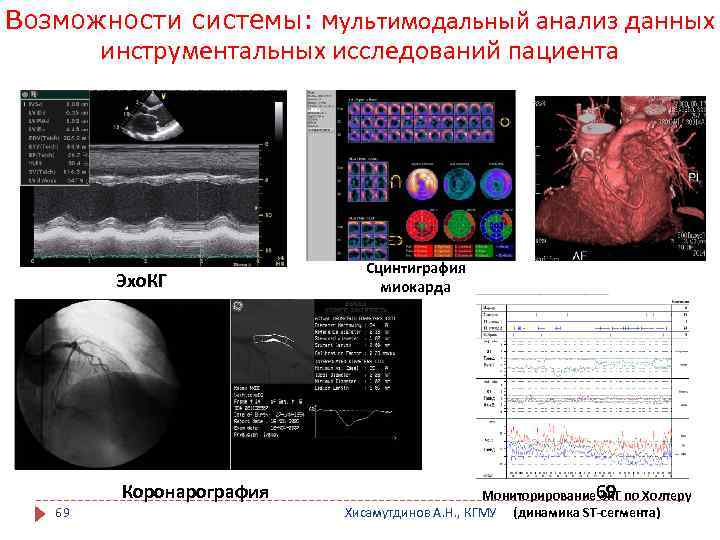

Возможности системы: мультимодальный анализ данных инструментальных исследований пациента Эхо. КГ Коронарография 69 Сцинтиграфия миокарда Мониторирование 69 по Холтеру ЭКГ Хисамутдинов А. Н. , КГМУ (динамика ST-сегмента)

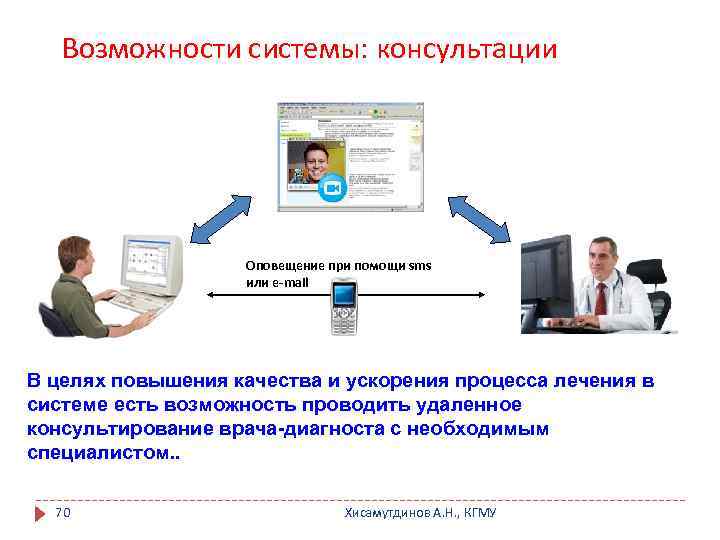

Возможности системы: консультации Оповещение при помощи sms или e-mail В целях повышения качества и ускорения процесса лечения в системе есть возможность проводить удаленное консультирование врача-диагноста с необходимым специалистом. . 70 Хисамутдинов А. Н. , КГМУ

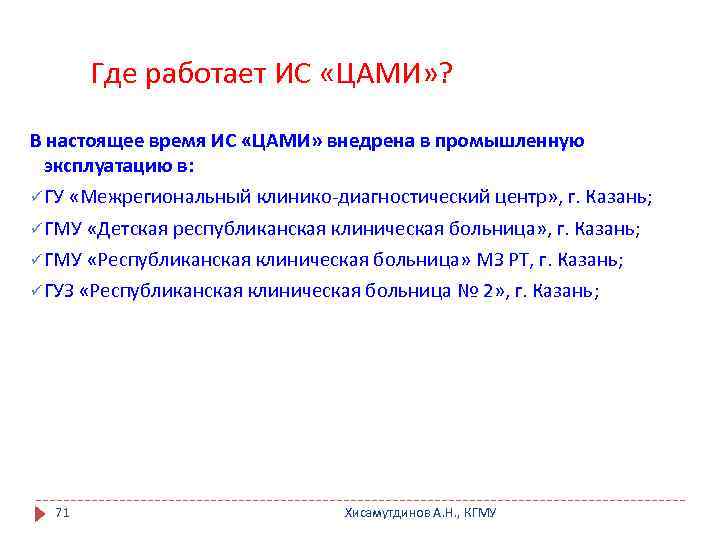

Где работает ИС «ЦАМИ» ? В настоящее время ИС «ЦАМИ» внедрена в промышленную эксплуатацию в: ü ГУ «Межрегиональный клинико-диагностический центр» , г. Казань; ü ГМУ «Детская республиканская клиническая больница» , г. Казань; ü ГМУ «Республиканская клиническая больница» МЗ РТ, г. Казань; ü ГУЗ «Республиканская клиническая больница № 2» , г. Казань; 71 Хисамутдинов А. Н. , КГМУ

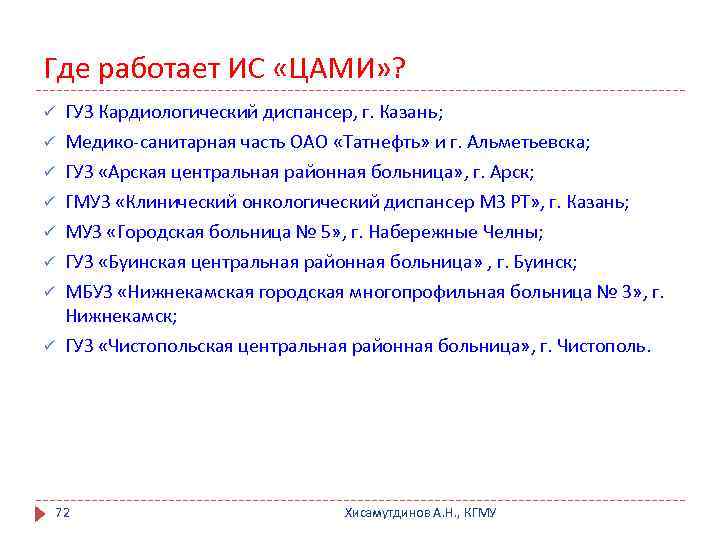

Где работает ИС «ЦАМИ» ? ü ГУЗ Кардиологический диспансер, г. Казань; ü Медико-санитарная часть ОАО «Татнефть» и г. Альметьевска; ГУЗ «Арская центральная районная больница» , г. Арск; ГМУЗ «Клинический онкологический диспансер МЗ РТ» , г. Казань; МУЗ «Городская больница № 5» , г. Набережные Челны; ГУЗ «Буинская центральная районная больница» , г. Буинск; МБУЗ «Нижнекамская городская многопрофильная больница № 3» , г. Нижнекамск; ГУЗ «Чистопольская центральная районная больница» , г. Чистополь. ü ü ü 72 Хисамутдинов А. Н. , КГМУ

История телемедицины в РТ 73 Хисамутдинов А. Н. , КГМУ

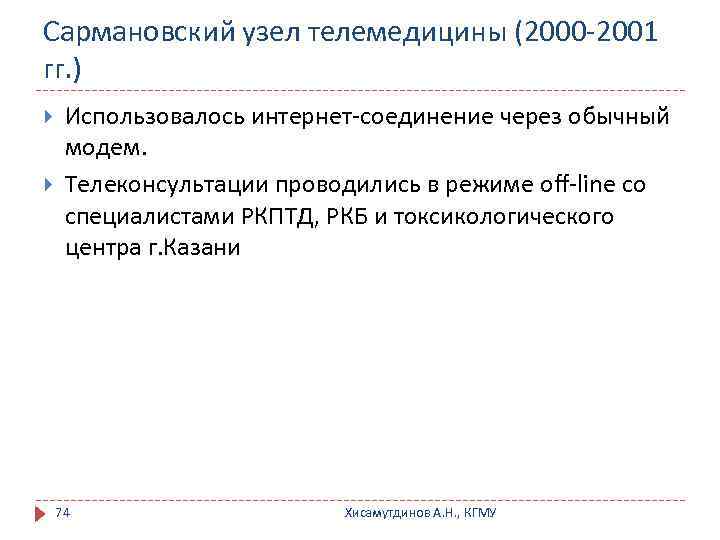

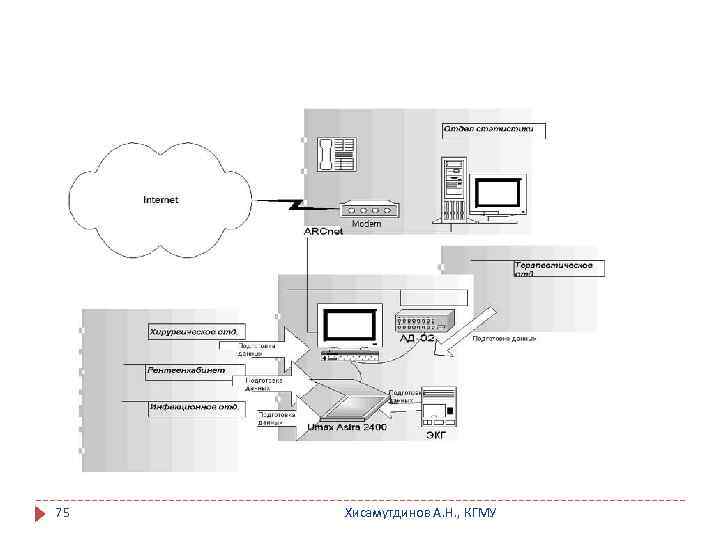

Сармановский узел телемедицины (2000 -2001 гг. ) Использовалось интернет-соединение через обычный модем. Телеконсультации проводились в режиме off-line со специалистами РКПТД, РКБ и токсикологического центра г. Казани 74 Хисамутдинов А. Н. , КГМУ

75 Хисамутдинов А. Н. , КГМУ

76 Хисамутдинов А. Н. , КГМУ

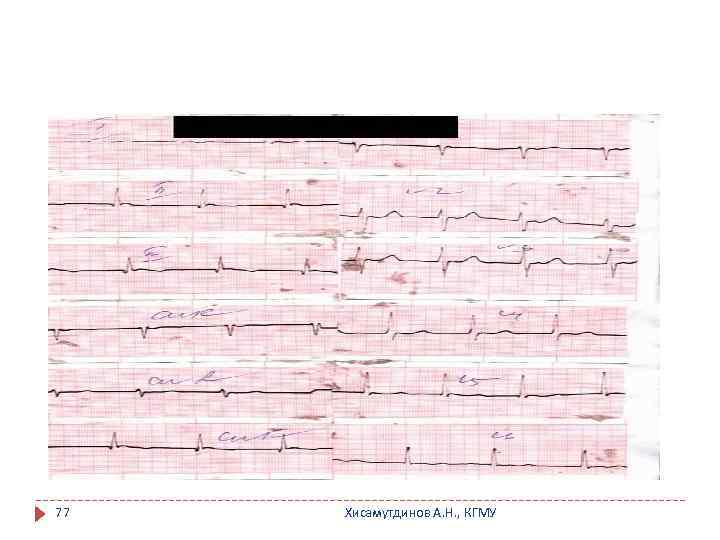

77 Хисамутдинов А. Н. , КГМУ

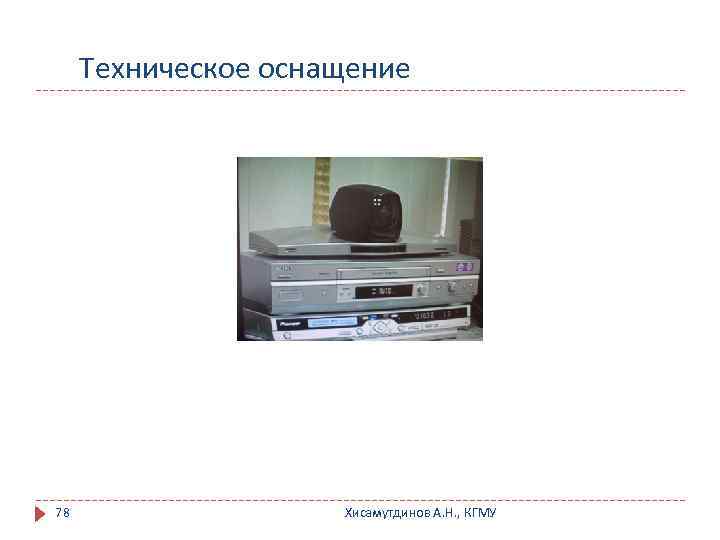

Техническое оснащение 78 Хисамутдинов А. Н. , КГМУ

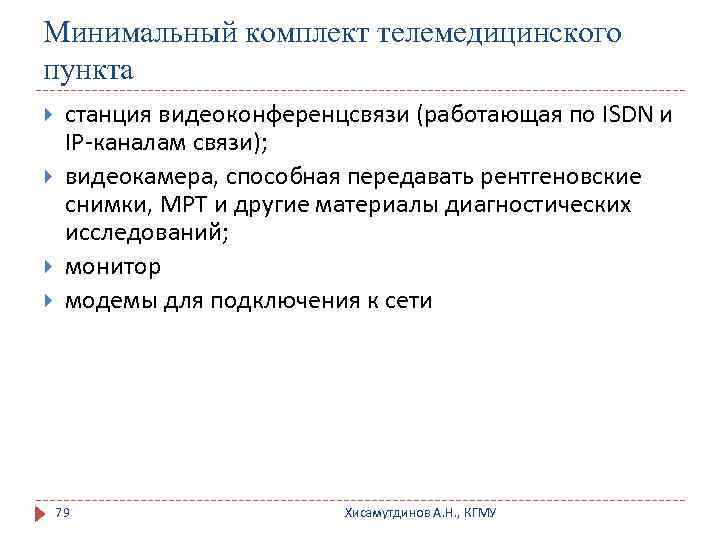

Минимальный комплект телемедицинского пункта станция видеоконференцсвязи (работающая по ISDN и IP-каналам связи); видеокамера, способная передавать рентгеновские снимки, МРТ и другие материалы диагностических исследований; монитор модемы для подключения к сети 79 Хисамутдинов А. Н. , КГМУ
