Информационно-измерительные системы Информационно-измерительная система (ИИС) – совокупность функционально объединенных измерительных, вычислительных и других вспомогательных технических средств для получения измерительной информации, ее преобразования, обработки с целью представления потреби- телю (в том числе ввода в АСУ) в требуемом виде, либо автоматического осуществления логических функций измерения, контроля, диагностирования, идентификации (распознавание образов).

Классификация ИИС обычно классифицируют: 1. По разновидности входных величин: Поведение во времени: неизменное, изменяющееся; Расположение в пространстве: сосредоточенное, распределенное; Характер величин: непрерывный, дискретный; 2. По выходной информации – измерительные (на выходе количественная измерительная информация), контрольнодиагностические и распознающие (на выходе количественные суждения о состоянии объектов). 3. По принципам построения: Наличие/отсутствие специального канала связи; Порядок выполнения операций получения информации; Сигналы, используемые в ИИС: аналоговые, кодоимпульсные. 4. В зависимости от способа организации передачи информации между функциональными блоками (ФБ) различают цепочечную, радиальную и магистральную структуры ИИС

Основные структуры ИИС

Упрощенная схема взаимодействия основных компонентов ИИС

Информационно-измерительные системы (ИИС) "ТЕПЛОКОМ" предназначены для измерений тепловой и электрической энергии, количества теплоносителя, холодной воды и природного газа, а также для сбора, хранения, обработки и представления полученной измерительной информации Назначение Контроль и учет потребления энергоносителей и тепловой энергии на предприятиях теплоэнергетического, промышленного и коммунально-бытового комплекса. Основные технические характеристики Метрологические характеристики Индицируемый и/или регистрируемый параметр Входной сигнал, его значение ИК тепловой энергии и количества теплоносителя ±(4. . 6)% по тепловой энергии ± 2% по количеству теплоносителя ИК количества холодной воды ±(1… 5)% ИК количества природного газа ±(1, 5… 5)% ИК электрической энергии ±(2… 4)% ИК температуры, давления, уровня, расхода и др. ±(1… 5)%

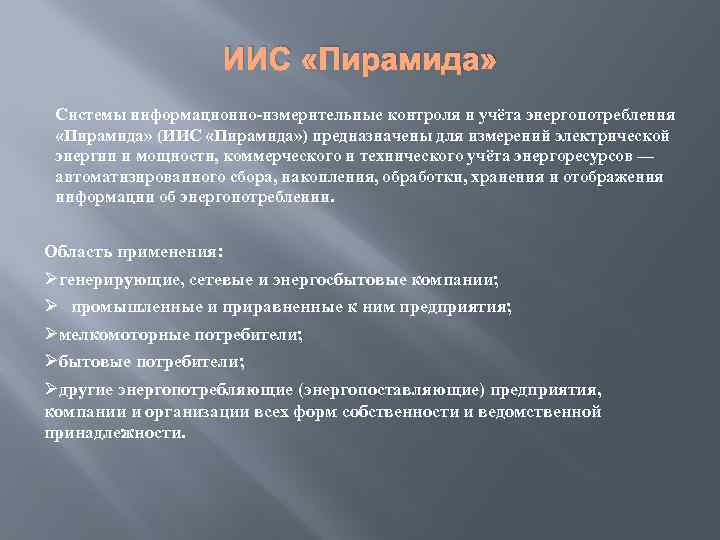

ИИС «Пирамида» Системы информационно-измерительные контроля и учёта энергопотребления «Пирамида» (ИИС «Пирамида» ) предназначены для измерений электрической энергии и мощности, коммерческого и технического учёта энергоресурсов — автоматизированного сбора, накопления, обработки, хранения и отображения информации об энергопотреблении. Область применения: Øгенерирующие, сетевые и энергосбытовые компании; Ø промышленные и приравненные к ним предприятия; Øмелкомоторные потребители; Øбытовые потребители; Øдругие энергопотребляющие (энергопоставляющие) предприятия, компании и организации всех форм собственности и ведомственной принадлежности.

ИИС «Пирамида» представляет собой территориально распределенную многоуровневую информационно-измерительную систему, состоящую, как правило, из трёх функциональных уровней: Измерительно-информационный комплекс (ИИК) — автоматическое проведение измерений в точке измерений: • измерительные трансформаторы тока (ТТ) и напряжения (ТН); • счётчики электрической энергии; • датчики различных физических величин и сигналов; • расходомеры; • вычислители; • устройства контроля технологических процессов и управления. • Информационно-вычислительный комплекс энергоустановки (ИВКЭ) — консолидация информации: • устройства сбора и передачи данных (УСПД); • промконтроллеры; • каналообразующая аппаратура. Информационно-вычислительный комплекс (ИВК) — автоматизированный сбор, хранение и обработка результатов измерений: • сервер или промконтроллер; • устройства синхронизации времени; • каналообразующая аппаратура; • технические средства для построения локальной вычислительной сети (ЛВС).
