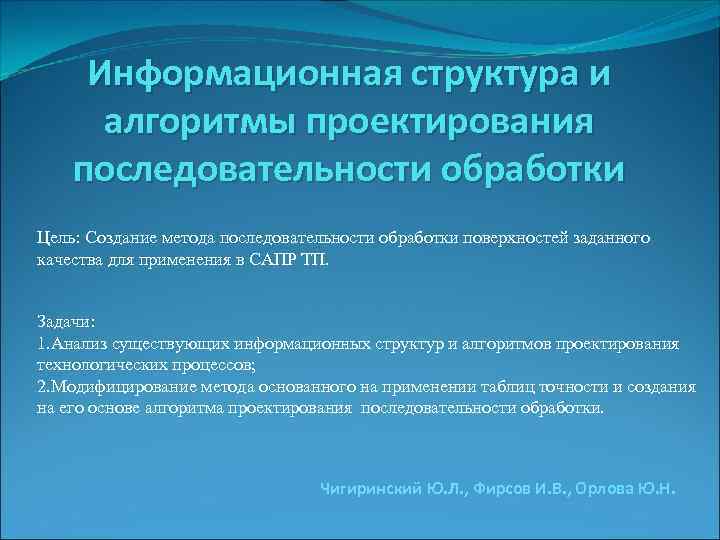

Информационная структура и алгоритмы проектирования последовательности обработки Цель: Создание метода последовательности обработки поверхностей заданного качества для применения в САПР ТП. Задачи: 1. Анализ существующих информационных структур и алгоритмов проектирования технологических процессов; 2. Модифицирование метода основанного на применении таблиц точности и создания на его основе алгоритма проектирования последовательности обработки. Чигиринский Ю. Л. , Фирсов И. В. , Орлова Ю. Н.

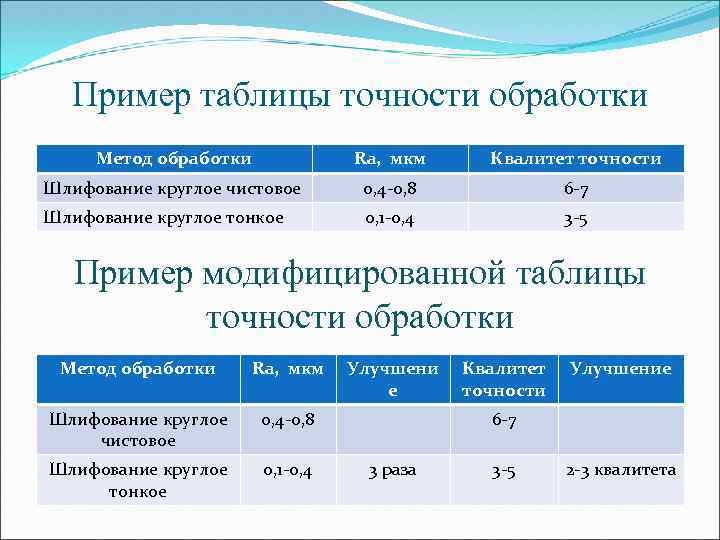

Пример таблицы точности обработки Метод обработки Ra, мкм Квалитет точности Шлифование круглое чистовое 0, 4 -0, 8 6 -7 Шлифование круглое тонкое 0, 1 -0, 4 3 -5 Пример модифицированной таблицы точности обработки Метод обработки Ra, мкм Шлифование круглое чистовое 0, 4 -0, 8 Шлифование круглое тонкое 0, 1 -0, 4 Улучшени е Квалитет точности Улучшение 6 -7 3 раза 3 -5 2 -3 квалитета
Алгоритм формирования маршрута обработки детали 1 Данный алгоритм основан на принципе последовательного уточнения и позволяет от стадии к стадии сужать область допустимых вариантов маршрута. 1. Волков, С. А. Разработка методики автоматизированного проектирования технологических проектов / С. А. Волков // СТИН, 2008. –№ 5. – с. 22 -26.

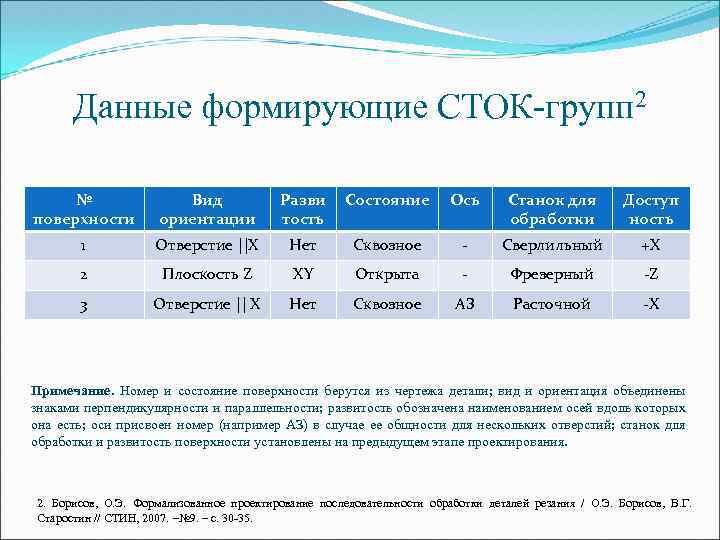

Данные формирующие СТОК-групп 2 № поверхности Вид ориентации Разви тость Состояние Ось Станок для обработки Доступ ность 1 Отверстие ||X Нет Сквозное - Сверлильный +X 2 Плоскость Z XY Открыта - Фрезерный -Z 3 Отверстие || X Нет Сквозное АЗ Расточной -X Примечание. Номер и состояние поверхности берутся из чертежа детали; вид и ориентация объединены знаками перпендикулярности и параллельности; развитость обозначена наименованием осей вдоль которых она есть; оси присвоен номер (например АЗ) в случае ее общности для нескольких отверстий; станок для обработки и развитость поверхности установлены на предыдущем этапе проектирования. 2. Борисов, О. Э. Формализованное проектирование последовательности обработки деталей резания / О. Э. Борисов, В. Г. Старостин // СТИН, 2007. –№ 9. – с. 30 -35.

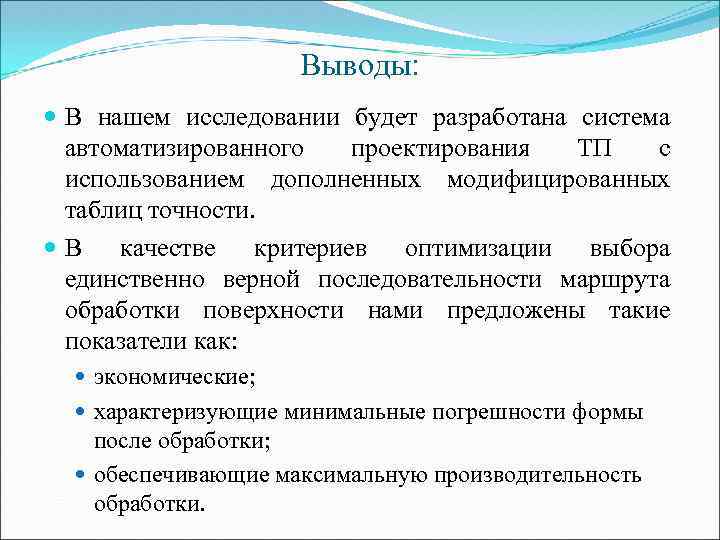

Выводы: В нашем исследовании будет разработана система автоматизированного проектирования ТП с использованием дополненных модифицированных таблиц точности. В качестве критериев оптимизации выбора единственно верной последовательности маршрута обработки поверхности нами предложены такие показатели как: экономические; характеризующие минимальные погрешности формы после обработки; обеспечивающие максимальную производительность обработки.
