Информационната инфраструктура на ИАЖА състояние и развитие

Информационната инфраструктура на ИАЖА – състояние и развитие Семинар на ИАЖА – Боровец, 9 – 10 декември 2008 г. Д-р. инж. Костадин Груев, Изпълнителна агенция “Железопътна администрация”

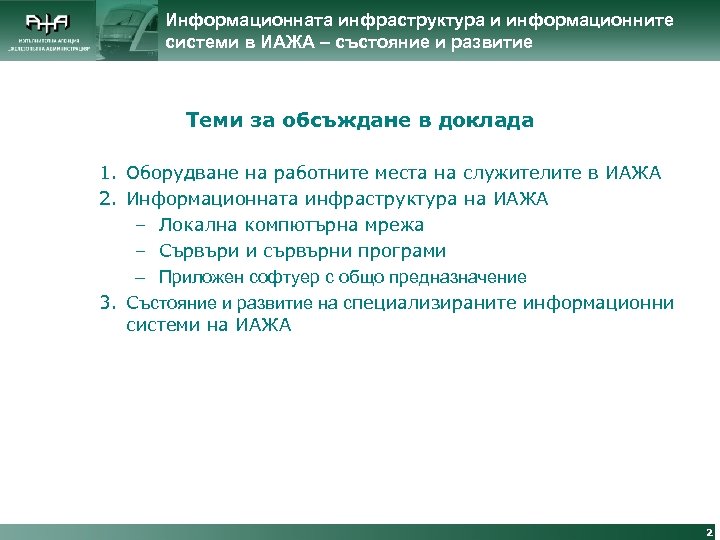

Информационната инфраструктура и информационните системи в ИАЖА – състояние и развитие Теми за обсъждане в доклада 1. Оборудване на работните места на служителите в ИАЖА 2. Информационната инфраструктура на ИАЖА – Локална компютърна мрежа – Сървъри и сървърни програми – Приложен софтуер с общо предназначение 3. Състояние и развитие на специализираните информационни системи на ИАЖА 2

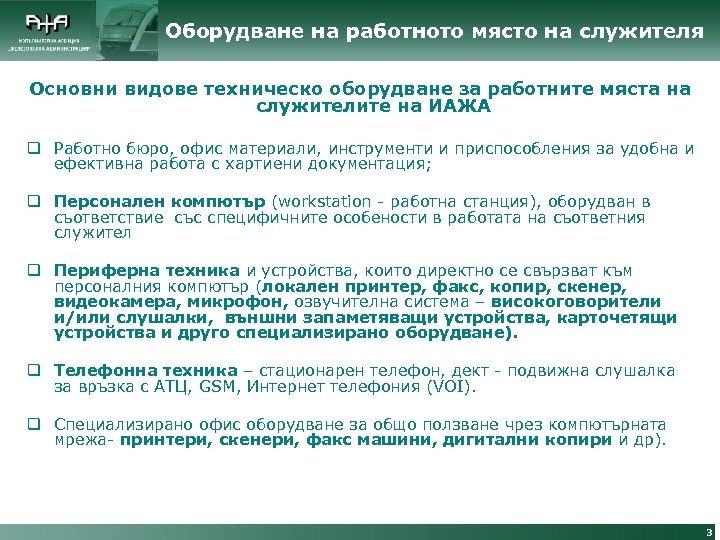

Оборудване на работното място на служителя Основни видове техническо оборудване за работните мяста на служителите на ИАЖА q Работно бюро, офис материали, инструменти и приспособления за удобна и ефективна работа с хартиени документация; q Персонален компютър (workstation - работна станция), оборудван в съответствие със специфичните особености в работата на съответния служител q Периферна техника и устройства, които директно се свързват към персоналния компютър (локален принтер, факс, копир, скенер, видеокамера, микрофон, озвучителна система – високоговорители и/или слушалки, външни запаметяващи устройства, карточетящи устройства и друго специализирано оборудване). q Телефонна техника – стационарен телефон, дект - подвижна слушалка за връзка с АТЦ, GSM, Интернет телефония (VOI). q Специализирано офис оборудване за общо ползване чрез компютърната мрежа- принтери, скенери, факс машини, дигитални копири и др). 3

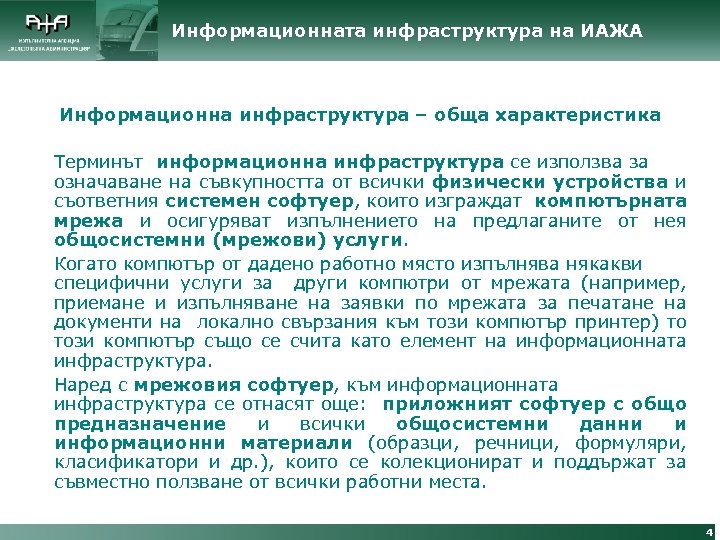

Информационната инфраструктура на ИАЖА Информационна инфраструктура – обща характеристика Терминът информационна инфраструктура се използва за означаване на съвкупността от всички физически устройства и съответния системен софтуер, които изграждат компютърната мрежа и осигуряват изпълнението на предлаганите от нея общосистемни (мрежови) услуги. Когато компютър от дадено работно място изпълнява някакви специфични услуги за други компютри от мрежата (например, приемане и изпълняване на заявки по мрежата за печатане на документи на локално свързания към този компютър принтер) то този компютър също се счита като елемент на информационната инфраструктура. Наред с мрежовия софтуер, към информационната инфраструктура се отнасят още: приложният софтуер с общо предназначение и всички общосистемни данни и информационни материали (образци, речници, формуляри, класификатори и др. ), които се колекционират и поддържат за съвместно ползване от всички работни места. 4

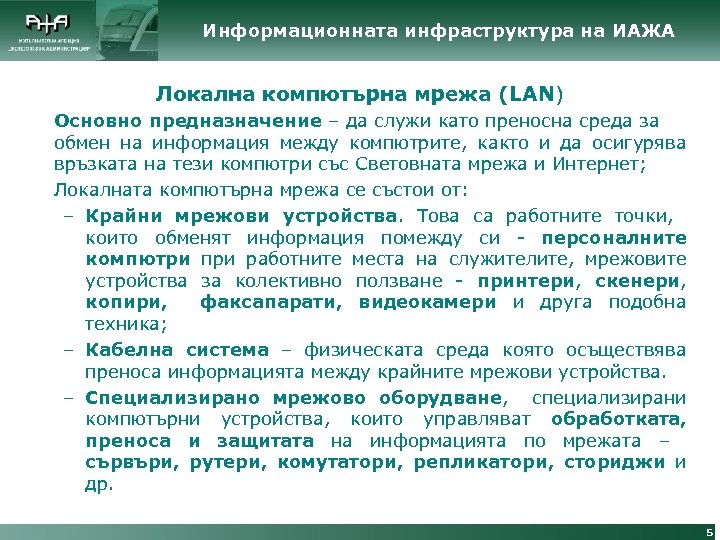

Информационната инфраструктура на ИАЖА Локална компютърна мрежа (LAN) Основно предназначение – да служи като преносна среда за обмен на информация между компютрите, както и да осигурява връзката на тези компютри със Световната мрежа и Интернет; Локалната компютърна мрежа се състои от: – Крайни мрежови устройства. Това са работните точки, които обменят информация помежду си - персоналните компютри при работните места на служителите, мрежовите устройства за колективно ползване - принтери, скенери, копири, факсапарати, видеокамери и друга подобна техника; – Кабелна система – физическата среда която осъществява преноса информацията между крайните мрежови устройства. – Специализирано мрежово оборудване, специализирани компютърни устройства, които управляват обработката, преноса и защитата на информацията по мрежата – сървъри, рутери, комутатори, репликатори, сториджи и др. 5

Информационната инфраструктура на ИАЖА q Крайни мрежови устройства 1. Персоналните компютри при работните места на служителите, заедно с включените към тях периферни устройства, 2. Mрежовите устройства за колективно ползване – o принтери, o скенери, o дигитални копири, o факсапарати, o Видеокамери, o други мрежовите устройства. 6

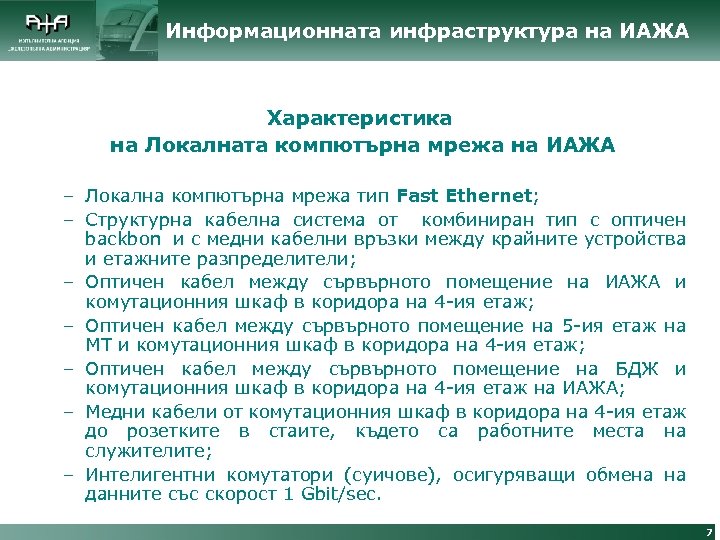

Информационната инфраструктура на ИАЖА Характеристика на Локалната компютърна мрежа на ИАЖА – Локална компютърна мрежа тип Fast Ethernet; – Структурна кабелна система от комбиниран тип с оптичен backbon и с медни кабелни връзки между крайните устройства и етажните разпределители; – Оптичен кабел между сървърното помещение на ИАЖА и комутационния шкаф в коридора на 4 -ия етаж; – Оптичен кабел между сървърното помещение на 5 -ия етаж на МТ и комутационния шкаф в коридора на 4 -ия етаж; – Оптичен кабел между сървърното помещение на БДЖ и комутационния шкаф в коридора на 4 -ия етаж на ИАЖА; – Медни кабели от комутационния шкаф в коридора на 4 -ия етаж до розетките в стаите, където са работните места на служителите; – Интелигентни комутатори (суичове), осигуряващи обмена на данните със скорост 1 Gbit/sec. 7

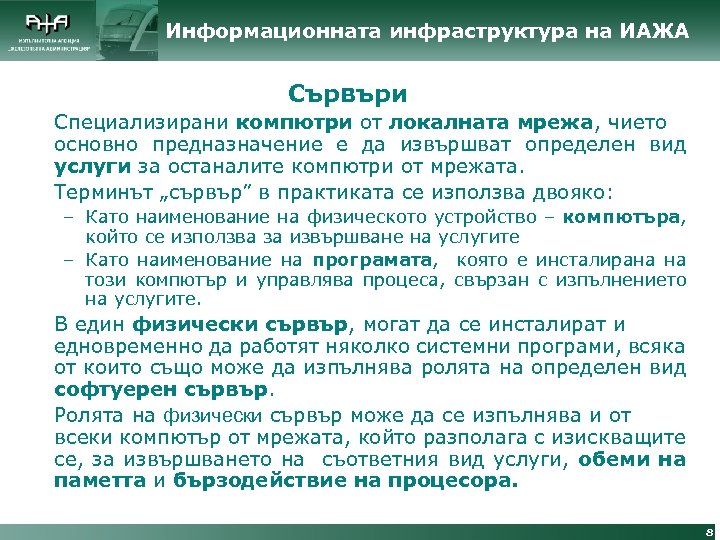

Информационната инфраструктура на ИАЖА Сървъри Специализирани компютри от локалната мрежа, чието основно предназначение е да извършват определен вид услуги за останалите компютри от мрежата. Терминът „сървър” в практиката се използва двояко: – Като наименование на физическото устройство – компютъра, който се използва за извършване на услугите – Като наименование на програмата, която е инсталирана на този компютър и управлява процеса, свързан с изпълнението на услугите. В един физически сървър, могат да се инсталират и едновременно да работят няколко системни програми, всяка от които също може да изпълнява ролята на определен вид софтуерен сървър. Ролята на физически сървър може да се изпълнява и от всеки компютър от мрежата, който разполага с изискващите се, за извършването на съответния вид услуги, обеми на паметта и бързодействие на процесора. 8

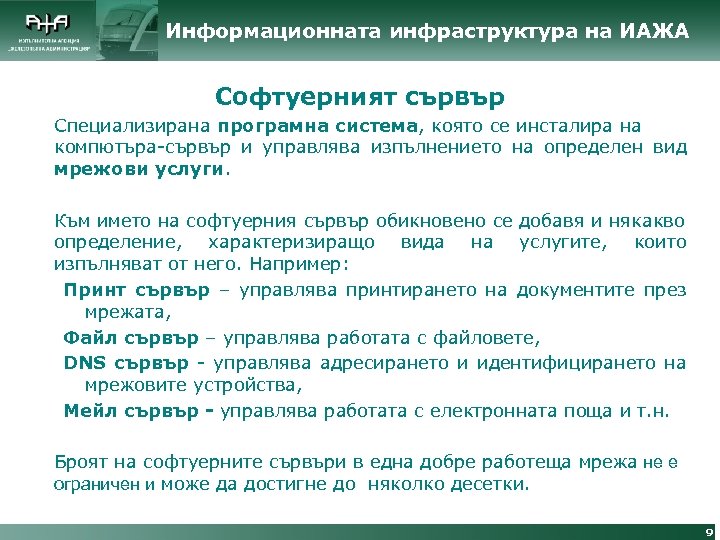

Информационната инфраструктура на ИАЖА Софтуерният сървър Специализирана програмна система, която се инсталира на компютъра-сървър и управлява изпълнението на определен вид мрежови услуги. Към името на софтуерния сървър обикновено се добавя и някакво определение, характеризиращо вида на услугите, които изпълняват от него. Например: Принт сървър – управлява принтирането на документите през мрежата, Файл сървър – управлява работата с файловете, DNS сървър - управлява адресирането и идентифицирането на мрежовите устройства, Мейл сървър - управлява работата с електронната поща и т. н. Броят на софтуерните сървъри в една добре работеща мрежа не е ограничен и може да достигне до няколко десетки. 9

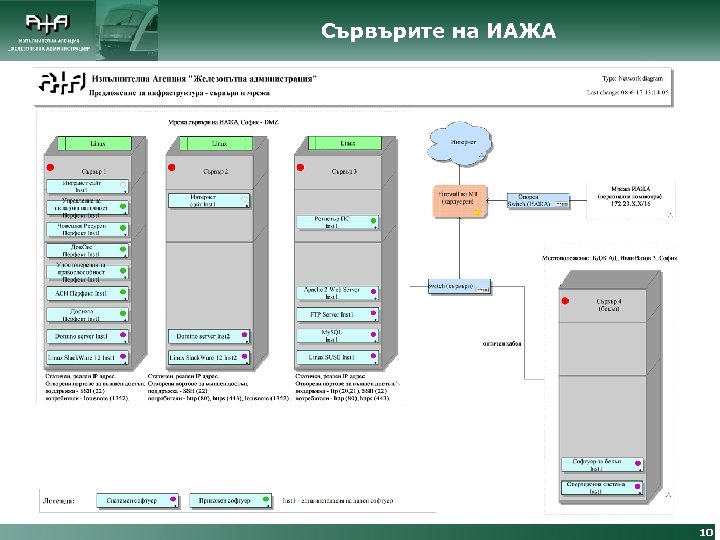

Сървърите на ИАЖА 10

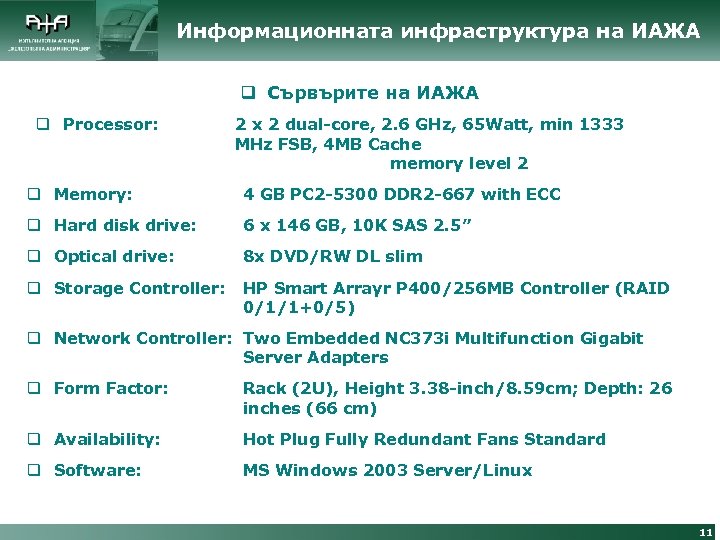

Информационната инфраструктура на ИАЖА q Сървърите на ИАЖА q Processor: 2 x 2 dual-core, 2. 6 GHz, 65 Watt, min 1333 MHz FSB, 4 MB Cache memory level 2 q Memory: 4 GB PC 2 -5300 DDR 2 -667 with ECC q Hard disk drive: 6 x 146 GB, 10 K SAS 2. 5” q Optical drive: 8 x DVD/RW DL slim q Storage Controller: HP Smart Arrayr P 400/256 MB Controller (RAID 0/1/1+0/5) q Network Controller: Two Embedded NC 373 i Multifunction Gigabit Server Adapters q Form Factor: Rack (2 U), Height 3. 38 -inch/8. 59 cm; Depth: 26 inches (66 cm) q Availability: Hot Plug Fully Redundant Fans Standard q Software: MS Windows 2003 Server/Linux 11

Информационната инфраструктура на ИАЖА Приложен софтуер с общо предназначение q Характерът на дейностите в административните офиси е наложил използването на определени стандарти в работата с документалната информация, които облекчават и улесняват труда на служителите. q Обобщавайки опита и добрите практики в административните офиси, фирмите - производители на софтуерни продукти, са създали редица приложни системи с общо предназначение, които се използват като добри и високо ефективни инструменти в работата на всеки офис. q Най-широко разпространение в държавната администрация у нас е получил пакетът Office на Microsoft. Аналогична функционалност предлага и продуктът на IBM – Lotus Domino. 12

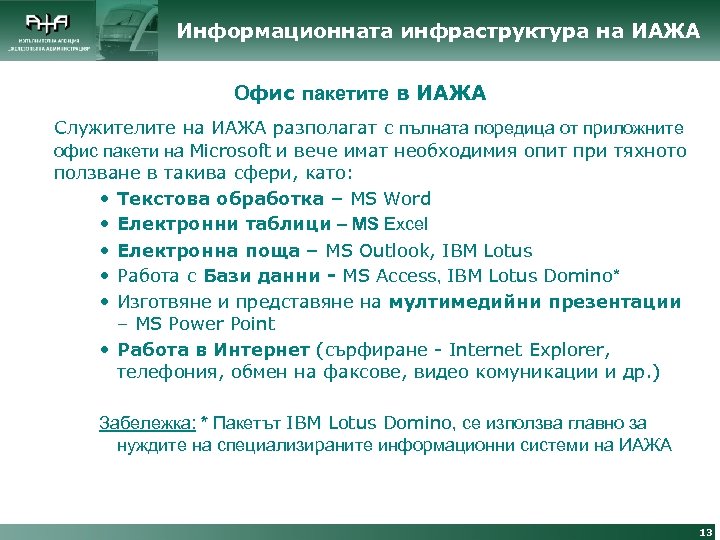

Информационната инфраструктура на ИАЖА Офис пакетите в ИАЖА Служителите на ИАЖА разполагат с пълната поредица от приложните офис пакети на Microsoft и вече имат необходимия опит при тяхното ползване в такива сфери, като: • Текстова обработка – MS Word • Електронни таблици – MS Excel • Електронна поща – MS Outlook, IBM Lotus • Работа с Бази данни - MS Access, IBM Lotus Domino* • Изготвяне и представяне на мултимедийни презентации – MS Power Point • Работа в Интернет (сърфиране - Internet Explorer, телефония, обмен на факсове, видео комуникации и др. ) Забележка: * Пакетът IBM Lotus Domino, се използва главно за нуждите на специализираните информационни системи на ИАЖА 13

Специализиран софтуер - Информационни системи на ИАЖА Информационна система Комплекс от организационни, софтуерни и технически средства, предназначен за целево осигуряване по време и място на необходимата по обхват, форма и съдържание информация, която се използва за решаването на определен тип управленски задачи. 14

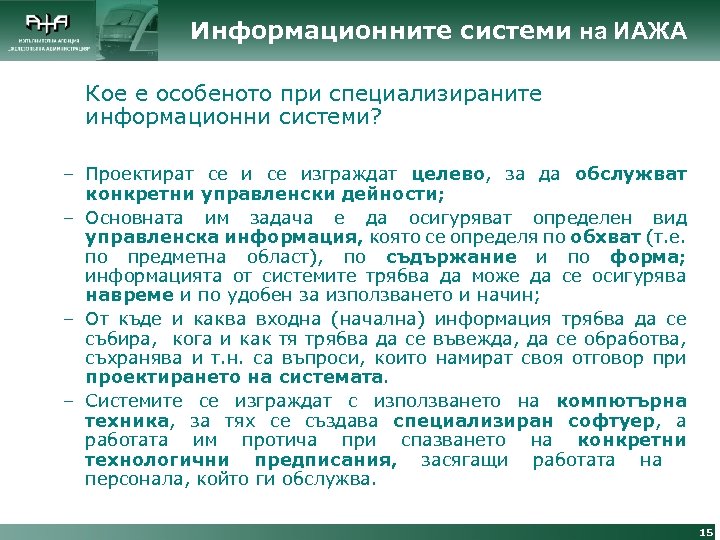

Информационните системи на ИАЖА Кое е особеното при специализираните информационни системи? – Проектират се изграждат целево, за да обслужват конкретни управленски дейности; – Основната им задача е да осигуряват определен вид управленска информация, която се определя по обхват (т. е. по предметна област), по съдържание и по форма; информацията от системите трябва да може да се осигурява навреме и по удобен за използването и начин; – От къде и каква входна (начална) информация трябва да се събира, кога и как тя трябва да се въвежда, да се обработва, съхранява и т. н. са въпроси, които намират своя отговор при проектирането на системата. – Системите се изграждат с използването на компютърна техника, за тях се създава специализиран софтуер, а работата им протича при спазването на конкретни технологични предписания, засягащи работата на персонала, който ги обслужва. 15

Основен подход при проектирането на специализираните информационни системи 16

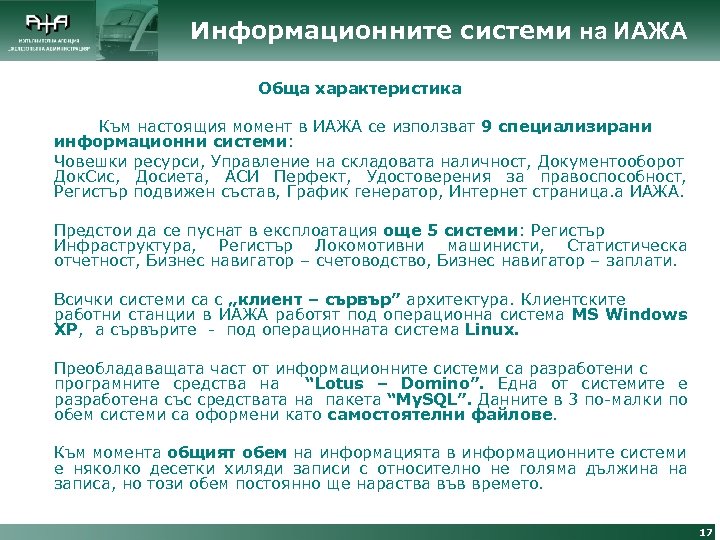

Информационните системи на ИАЖА Обща характеристика Към настоящия момент в ИАЖА се използват 9 специализирани информационни системи: Човешки ресурси, Управление на складовата наличност, Документооборот Док. Сис, Досиета, АСИ Перфект, Удостоверения за правоспособност, Регистър подвижен състав, График генератор, Интернет страница. а ИАЖА. Предстои да се пуснат в експлоатация още 5 системи: Регистър Инфраструктура, Регистър Локомотивни машинисти, Статистическа отчетност, Бизнес навигатор – счетоводство, Бизнес навигатор – заплати. Всички системи са с „клиент – сървър” архитектура. Клиентските работни станции в ИАЖА работят под операционна система MS Windows XP, а сървърите - под операционната система Linux. Преобладаващата част от информационните системи са разработени с програмните средства на “Lotus – Domino”. Една от системите е разработена със средствата на пакета “My. SQL”. Данните в 3 по-малки по обем системи са оформени като самостоятелни файлове. Към момента общият обем на информацията в информационните системи е няколко десетки хиляди записи с относително не голяма дължина на записа, но този обем постоянно ще нараства във времето. 17

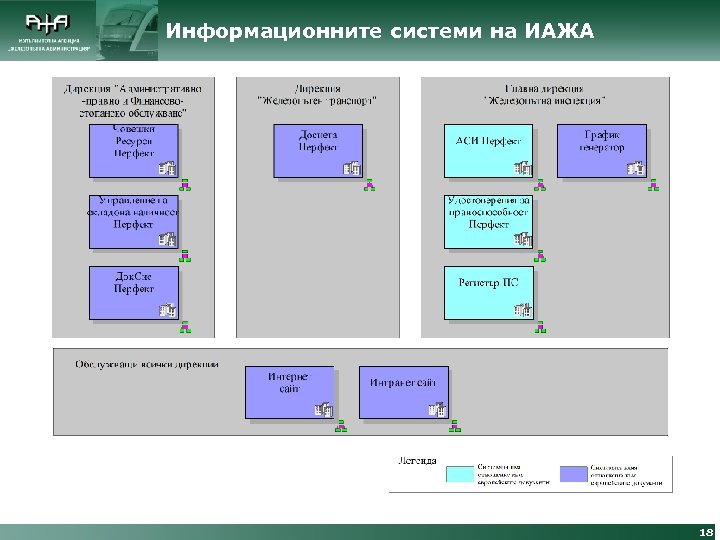

Информационните системи на ИАЖА 18

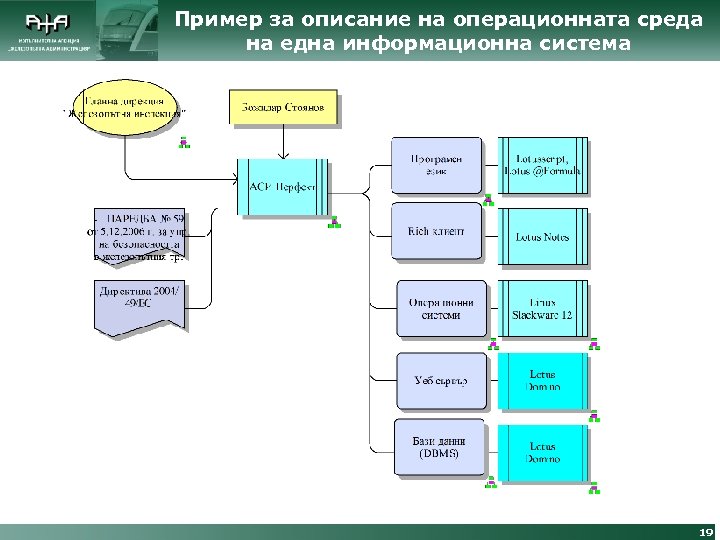

Пример за описание на операционната среда на една информационна система 19

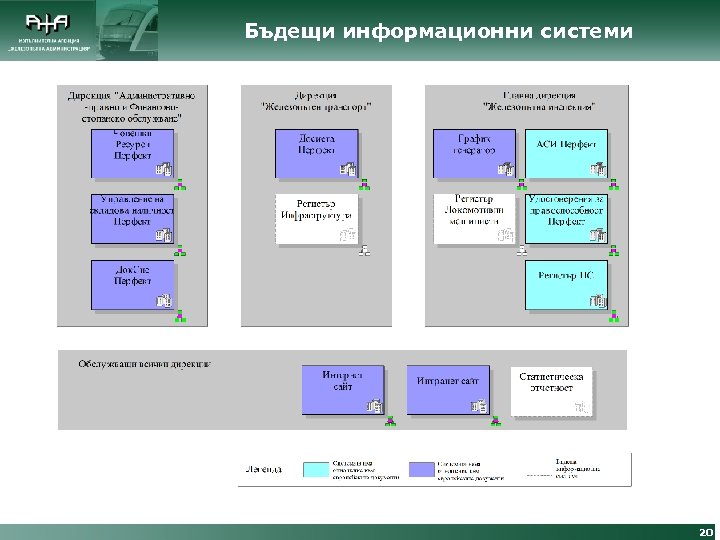

Бъдещи информационни системи 20

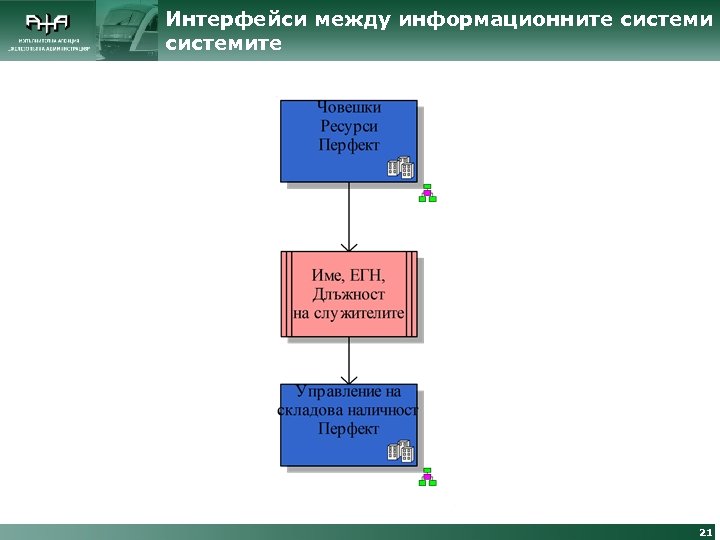

Интерфейси между информационните системите 21

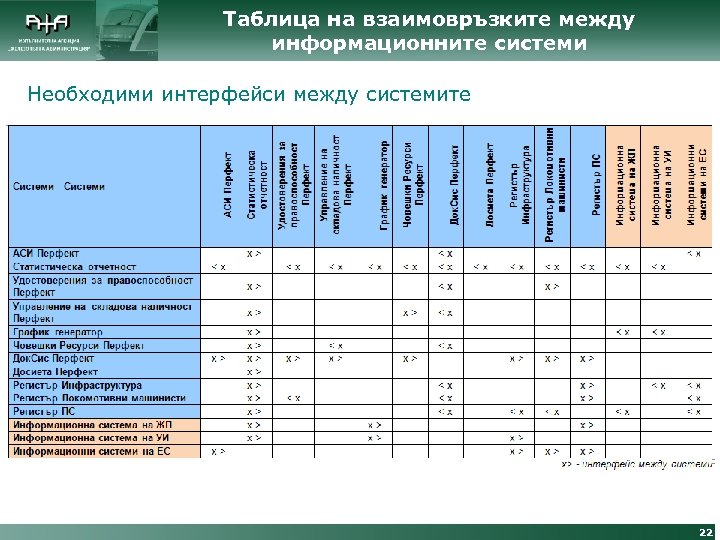

Таблица на взаимовръзките между информационните системи Необходими интерфейси между системите 22

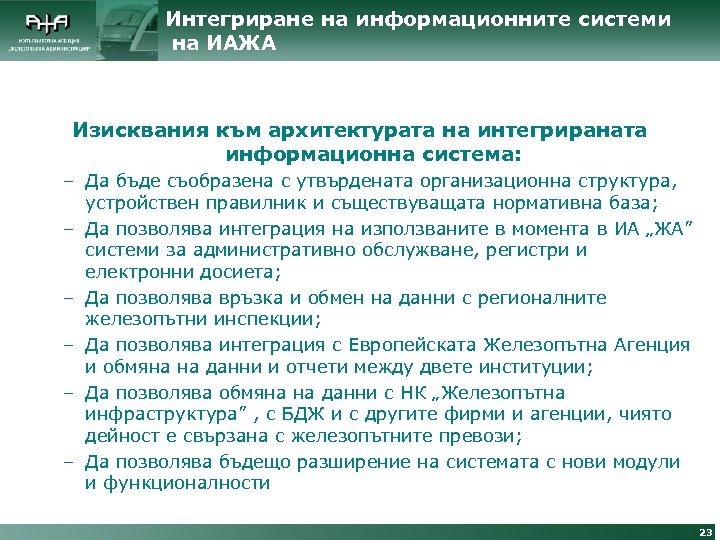

Интегриране на информационните системи на ИАЖА Изисквания към архитектурата на интегрираната информационна система: – Да бъде съобразена с утвърдената организационна структура, устройствен правилник и съществуващата нормативна база; – Да позволява интеграция на използваните в момента в ИА „ЖА” системи за административно обслужване, регистри и електронни досиета; – Да позволява връзка и обмен на данни с регионалните железопътни инспекции; – Да позволява интеграция с Европейската Железопътна Агенция и обмяна на данни и отчети между двете институции; – Да позволява обмяна на данни с НК „Железопътна инфраструктура” , с БДЖ и с другите фирми и агенции, чиято дейност е свързана с железопътните превози; – Да позволява бъдещо разширение на системата с нови модули и функционалности 23

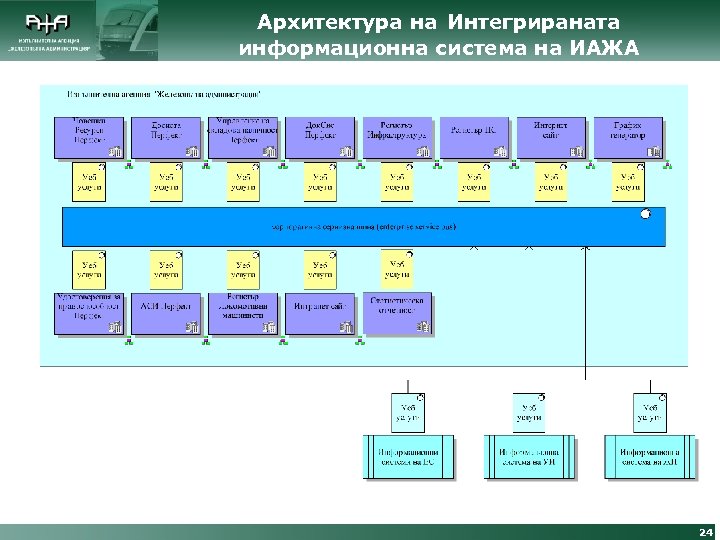

Архитектура на Интегрираната информационна система на ИАЖА 24

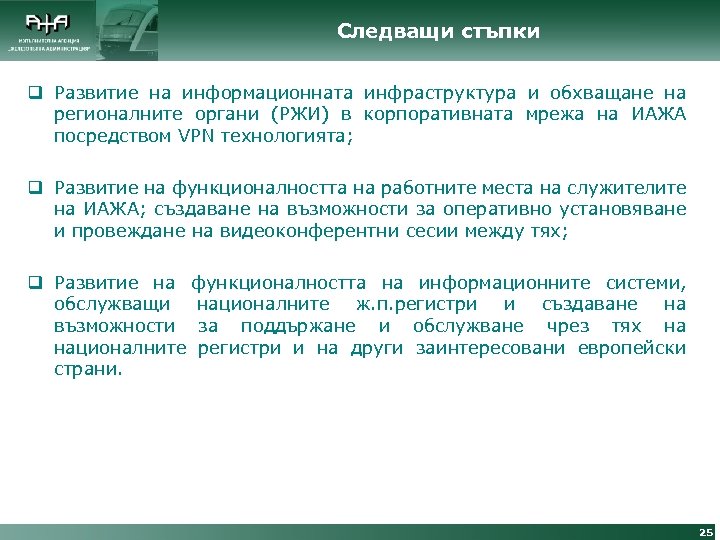

Следващи стъпки q Развитие на информационната инфраструктура и обхващане на регионалните органи (РЖИ) в корпоративната мрежа на ИАЖА посредством VPN технологията; q Развитие на функционалността на работните места на служителите на ИАЖА; създаване на възможности за оперативно установяване и провеждане на видеоконферентни сесии между тях; q Развитие на функционалността на информационните системи, обслужващи националните ж. п. регистри и създаване на възможности за поддържане и обслужване чрез тях на националните регистри и на други заинтересовани европейски страни. 25

ИА”Железопътна администрация” БЛАГОДАРЯ ЗА ВНИМАНИЕТО! 26
