ИНЕЙНЫЕ Л ОПРОВОДЫ ТРУБ

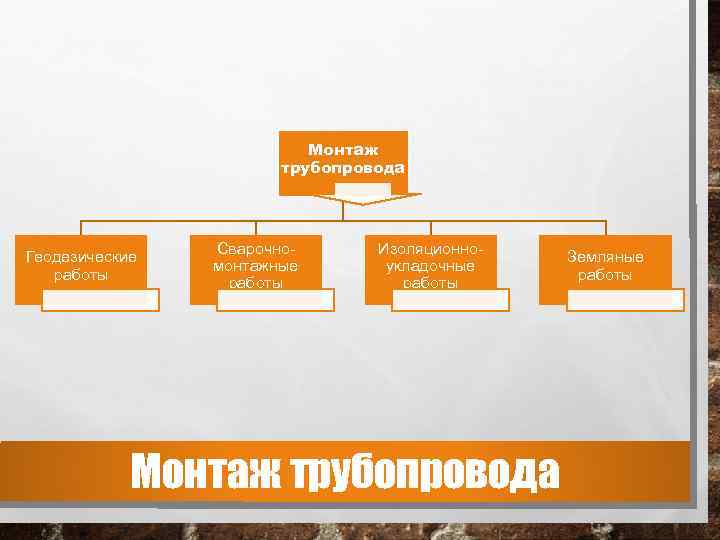

Монтаж трубопровода Геодезические работы Сварочномонтажные работы Изоляционноукладочные работы Монтаж трубопровода Земляные работы

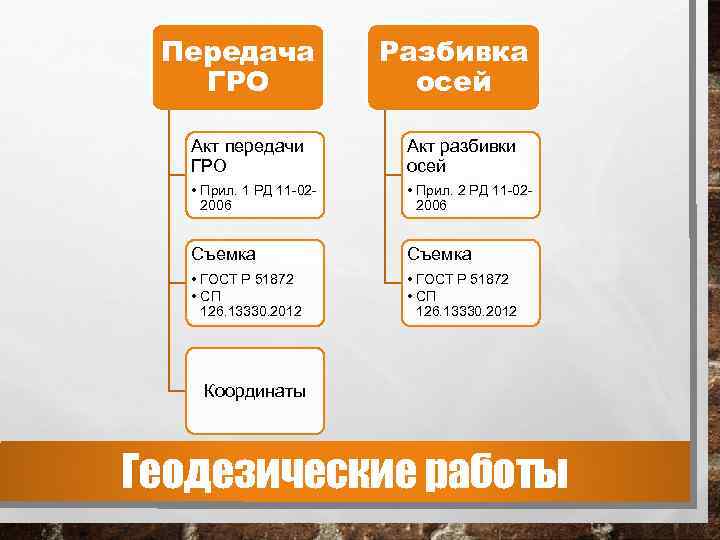

Передача ГРО Разбивка осей Акт передачи ГРО Акт разбивки осей • Прил. 1 РД 11 -022006 • Прил. 2 РД 11 -022006 Съемка • ГОСТ Р 51872 • СП 126. 13330. 2012 Координаты Геодезические работы

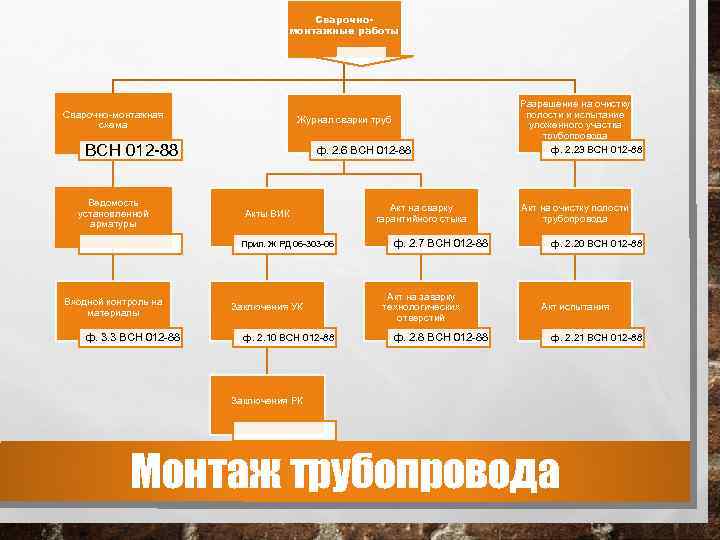

Сварочномонтажные работы Сварочно-монтажная схема Журнал сварки труб ВСН 012 -88 Ведомость установленной арматуры ф. 2. 6 ВСН 012 -88 Акты ВИК Прил. Ж РД 06 -303 -06 Входной контроль на материалы ф. 3. 3 ВСН 012 -88 Заключения УК ф. 2. 10 ВСН 012 -88 Акт на сварку гарантийного стыка ф. 2. 7 ВСН 012 -88 Акт на заварку технологических отверстий ф. 2. 8 ВСН 012 -88 Разрешение на очистку полости и испытание уложенного участка трубопровода ф. 2. 23 ВСН 012 -88 Акт на очистку полости трубопровода ф. 2. 20 ВСН 012 -88 Акт испытания ф. 2. 21 ВСН 012 -88 Заключения РК Монтаж трубопровода
ПРИМЕРНЫЙ ПЕРЕЧЕНЬ МАТЕРИАЛОВ • ТРУБЫ • ОТВОДЫ • ТРОЙНИКИ • ПЕРЕХОДЫ • ЗАГЛУШКИ • ДНИЩА • ЗАДВИЖКИ • КРАНЫ • КЛАПАНЫ • ЗАТВОРЫ • ЭЛЕКТРОДЫ • . . . Монтаж трубопровода

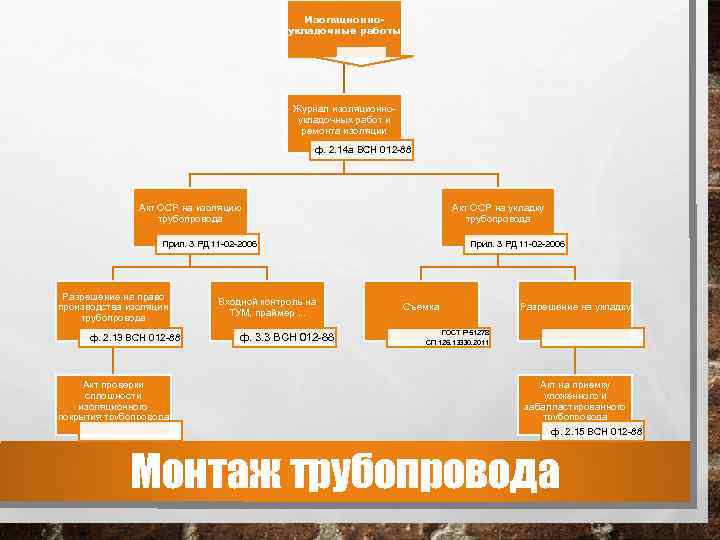

Изоляционноукладочные работы Журнал изоляционноукладочных работ и ремонта изоляции ф. 2. 14 а ВСН 012 -88 Акт ОСР на изоляцию трубопровода Акт ОСР на укладку трубопровода Прил. 3 РД 11 -02 -2006 Разрешение на право производства изоляции трубопровода ф. 2. 13 ВСН 012 -88 Акт проверки сплошности изоляционного покрытия трубопровода Входной контроль на ТУМ, праймер. . . ф. 3. 3 ВСН 012 -88 Прил. 3 РД 11 -02 -2006 Съемка Разрешение на укладку ГОСТ Р 51278 СП 126. 13330. 2011 Акт на приемку уложенного и забалластированного трубопровода ф. 2. 15 ВСН 012 -88 Монтаж трубопровода

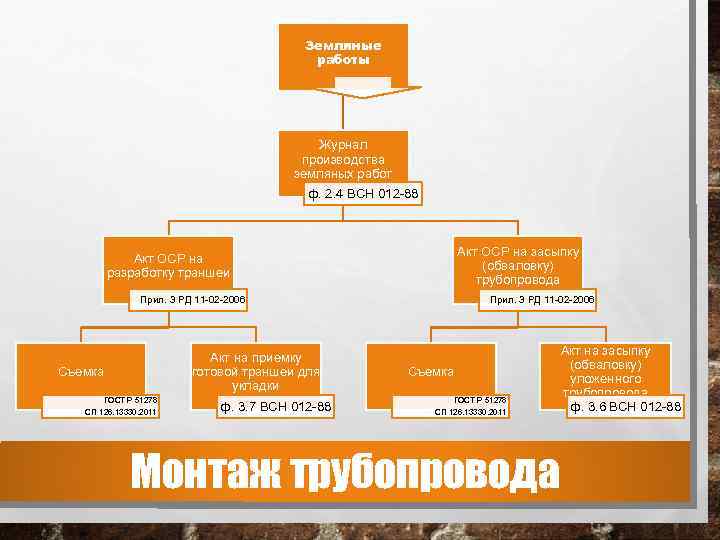

Земляные работы Журнал производства земляных работ ф. 2. 4 ВСН 012 -88 Акт ОСР на засыпку (обваловку) трубопровода Акт ОСР на разработку траншеи Прил. 3 РД 11 -02 -2006 Акт на приемку готовой траншеи для укладки Съемка ГОСТ Р 51278 СП 126. 13330. 2011 ф. 3. 7 ВСН 012 -88 Прил. 3 РД 11 -02 -2006 Съемка ГОСТ Р 51278 СП 126. 13330. 2011 Монтаж трубопровода Акт на засыпку (обваловку) уложенного трубопровода ф. 3. 6 ВСН 012 -88
