Датчики.ppt

  • Количество слайдов: 13

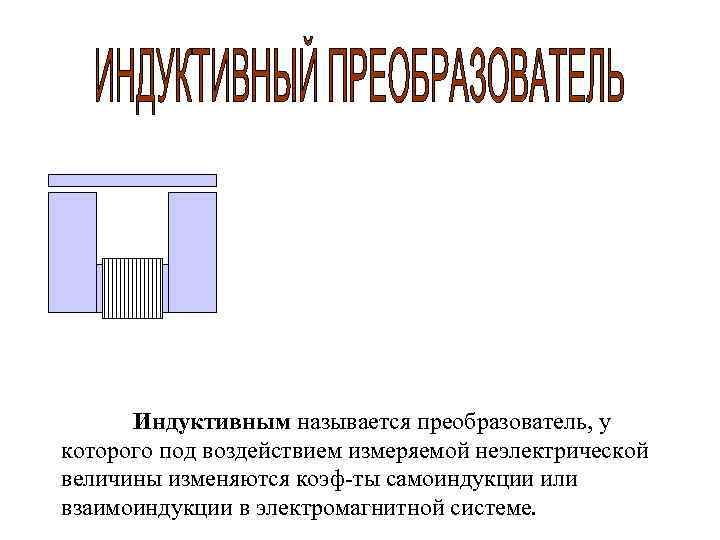

> Индуктивным называется преобразователь, у которого под воздействием измеряемой неэлектрической величины изменяются коэф-ты самоиндукции Индуктивным называется преобразователь, у которого под воздействием измеряемой неэлектрической величины изменяются коэф-ты самоиндукции или взаимоиндукции в электромагнитной системе.

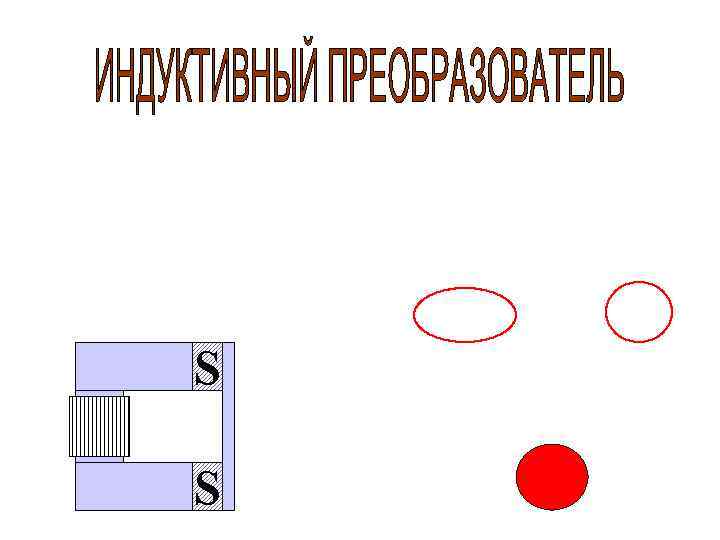

>S S S S

> Емкостной преобразователь основан на преобразовании измеряемой    С= S  Емкостной преобразователь основан на преобразовании измеряемой С= S величины в изменение емкости. Вывод: можно использовать в качестве датчика приближения

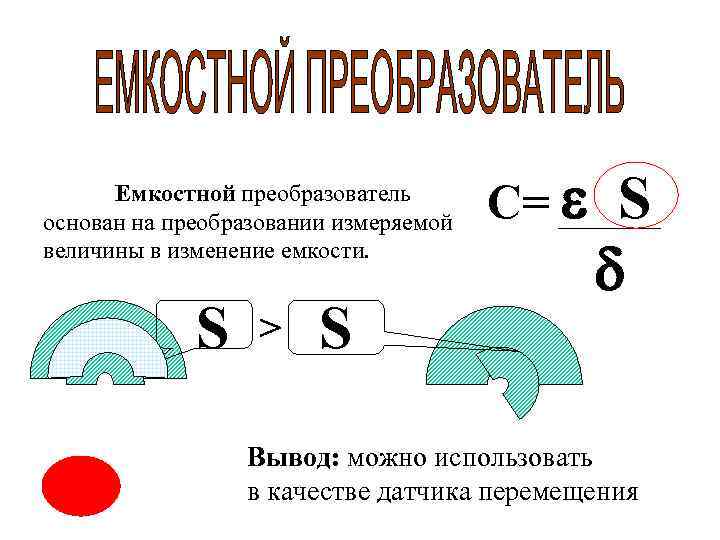

> Емкостной преобразователь основан на преобразовании измеряемой    С= S  Емкостной преобразователь основан на преобразовании измеряемой С= S величины в изменение емкости. S > S Вывод: можно использовать в качестве датчика перемещения

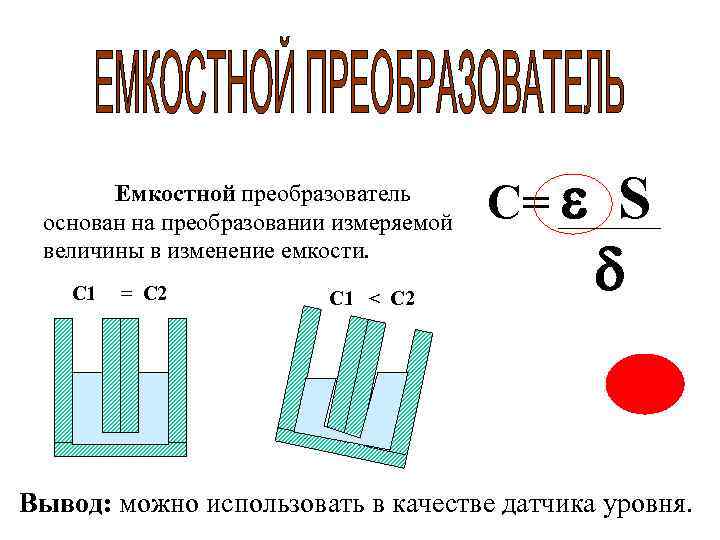

>  Емкостной преобразователь основан на преобразовании измеряемой      Емкостной преобразователь основан на преобразовании измеряемой С= S величины в изменение емкости. С 1 = С 2 С 1 < С 2 Вывод: можно использовать в качестве датчика уровня.

>  Фотоэлектрические преобразователи(ФЭП)- построены на принципе преобразования излучения оптического диапазона в электрический сигнал. Фотоэлектрические преобразователи(ФЭП)- построены на принципе преобразования излучения оптического диапазона в электрический сигнал. ПАССИВНЫЕ р ФЭП собственного излучения исследуемых n объектов. Они позволяют оценивать энергетические, спектральные, фазовые и поляризационные характе- ристики излучения.

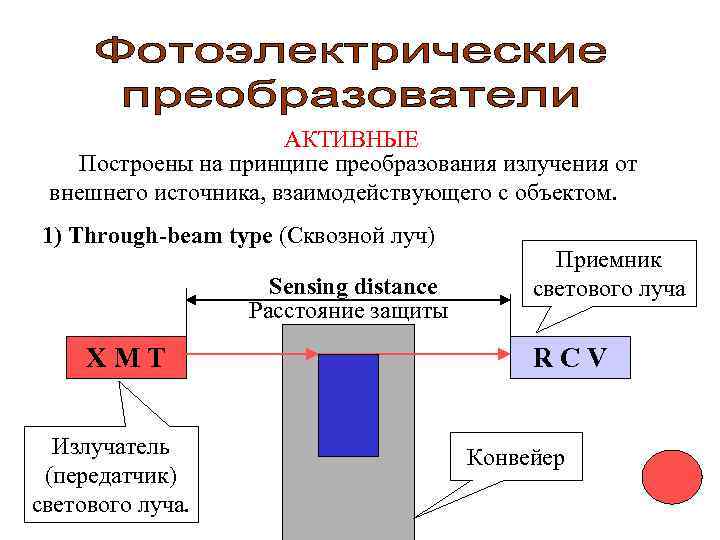

>     АКТИВНЫЕ Построены на принципе преобразования излучения от внешнего источника, АКТИВНЫЕ Построены на принципе преобразования излучения от внешнего источника, взаимодействующего с объектом. 1) Through-beam type (Сквозной луч) Приемник Sensing distance светового луча Расстояние защиты XMT RCV Излучатель Конвейер (передатчик) светового луча.

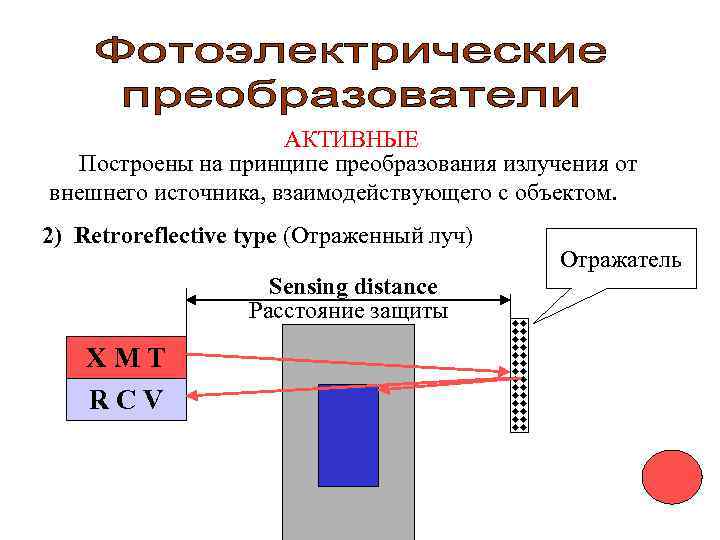

>     АКТИВНЫЕ  Построены на принципе преобразования излучения от внешнего АКТИВНЫЕ Построены на принципе преобразования излучения от внешнего источника, взаимодействующего с объектом. 2) Retroreflective type (Отраженный луч) Отражатель Sensing distance Расстояние защиты XMT RCV

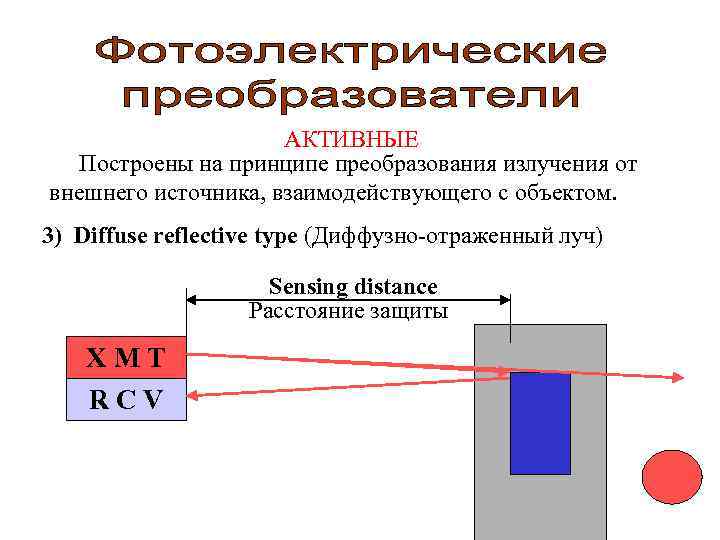

>     АКТИВНЫЕ  Построены на принципе преобразования излучения от внешнего АКТИВНЫЕ Построены на принципе преобразования излучения от внешнего источника, взаимодействующего с объектом. 3) Diffuse reflective type (Диффузно-отраженный луч) Sensing distance Расстояние защиты XMT RCV

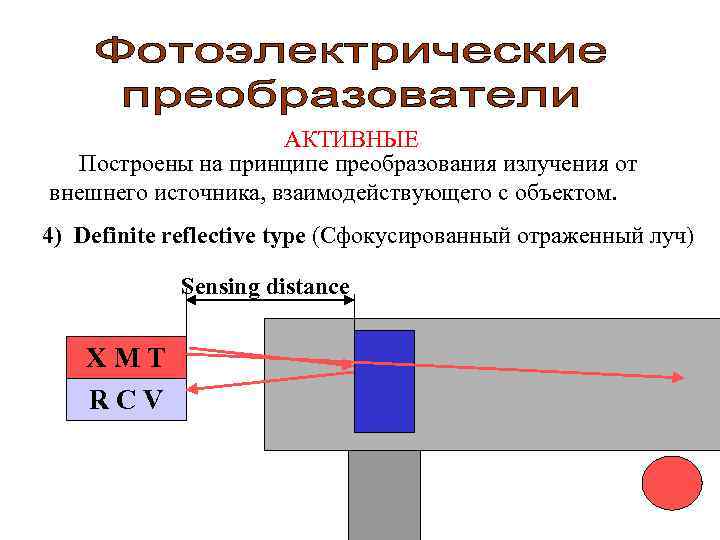

>     АКТИВНЫЕ  Построены на принципе преобразования излучения от внешнего АКТИВНЫЕ Построены на принципе преобразования излучения от внешнего источника, взаимодействующего с объектом. 4) Definite reflective type (Сфокусированный отраженный луч) Sensing distance XMT RCV

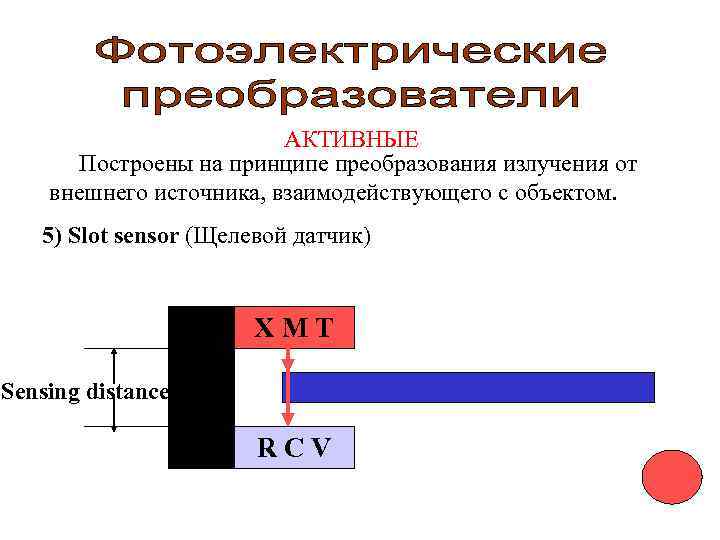

>     АКТИВНЫЕ  Построены на принципе преобразования излучения от внешнего АКТИВНЫЕ Построены на принципе преобразования излучения от внешнего источника, взаимодействующего с объектом. 5) Slot sensor (Щелевой датчик) XMT Sensing distance RCV

>  Ультразвуковые преобразователи- основаны на закономерностях взаимодействия звуковых колебаний с веществом. Скорость распространения Ультразвуковые преобразователи- основаны на закономерностях взаимодействия звуковых колебаний с веществом. Скорость распространения зависит от состава, плотности, температуры. Локационного типа. S= t/2 * V Излучается одиночный импульс, проходит путь до XMT отражающей поверхности и RCV возвращается. Подсчитывая время прохождения можно определить расстояние.

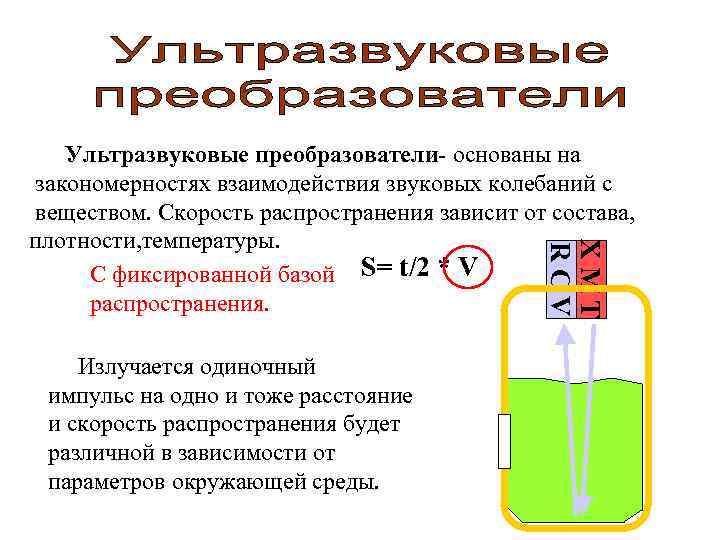

>  Ультразвуковые преобразователи- основаны на закономерностях взаимодействия звуковых колебаний с веществом. Скорость распространения Ультразвуковые преобразователи- основаны на закономерностях взаимодействия звуковых колебаний с веществом. Скорость распространения зависит от состава, плотности, температуры. XMT RCV C фиксированной базой S= t/2 * V распространения. Излучается одиночный импульс на одно и тоже расстояние и скорость распространения будет различной в зависимости от параметров окружающей среды.
