ИНДИВИДУАЛЬНОЕ ЗАДАНИЕ НА ПРАКТИКУ Актуальность использования малошумящих усилителей

ИНДИВИДУАЛЬНОЕ ЗАДАНИЕ НА ПРАКТИКУ Актуальность использования малошумящих усилителей. При работе с сигналом, который имеет очень малый уровень, и в ряде иных случаев очень важно, чтобы усилитель, обрабатывающий этот сигнал, добавлял к нему минимум собственных шумов. Специально для этих целей выпускаются микросхемы малошумящих усилителей (Low Noise Amplifiers). Малошумящие усилители СВЧ-диапазона находят широкое применение в приемных устройствах, где требуется обеспечить низкий коэффициент шума. Могут быть использованы в радиоприемных устройствах сверхвысоких частот повышенной надежности, используются как микшерные и масштабирующие усилители в оргтехнике, телевизионной и звуковой аппаратуре, в космической и военной технике. Цели и задачи. Цели: a) Изучение среды визуального программирования Agilent VEE Pro b) Освоение процессов управления измерительными приборами с помощью пакета программ VEE Задачи: a) Ознакомление с приборами и средствами для СВЧ измерений b) Изучение документации на малошумящий усилитель (МШУ) SAFS 6100311 c) Модернизация программы измерений МШУ под SAFS 6100311 d) Проведение измерения зависимости усиления от частоты и температуры усилителя SAFS 6100311 e) Анализ полученных результатов

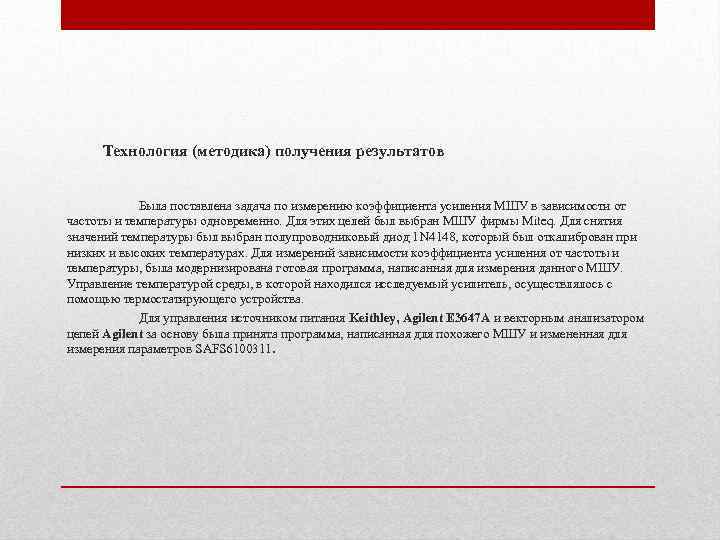

Технология (методика) получения результатов Была поставлена задача по измерению коэффициента усиления МШУ в зависимости от частоты и температуры одновременно. Для этих целей был выбран МШУ фирмы Miteq. Для снятия значений температуры был выбран полупроводниковый диод 1 N 4148, который был откалиброван при низких и высоких температурах. Для измерений зависимости коэффициента усиления от частоты и температуры, была модернизирована готовая программа, написанная для измерения данного МШУ. Управление температурой среды, в которой находился исследуемый усилитель, осуществлялось с помощью термостатирующего устройства. Для управления источником питания Keithley, Agilent E 3647 A и векторным анализатором цепей Agilent за основу была принята программа, написанная для похожего МШУ и измененная для измерения параметров SAFS 6100311.

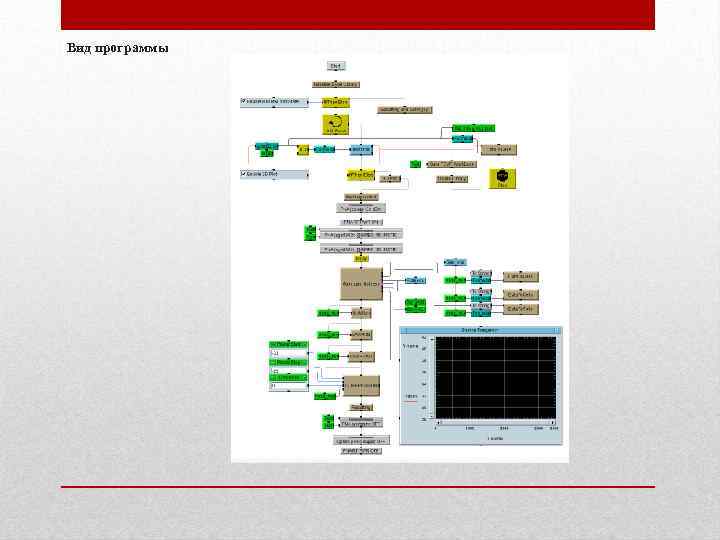

Вид программы

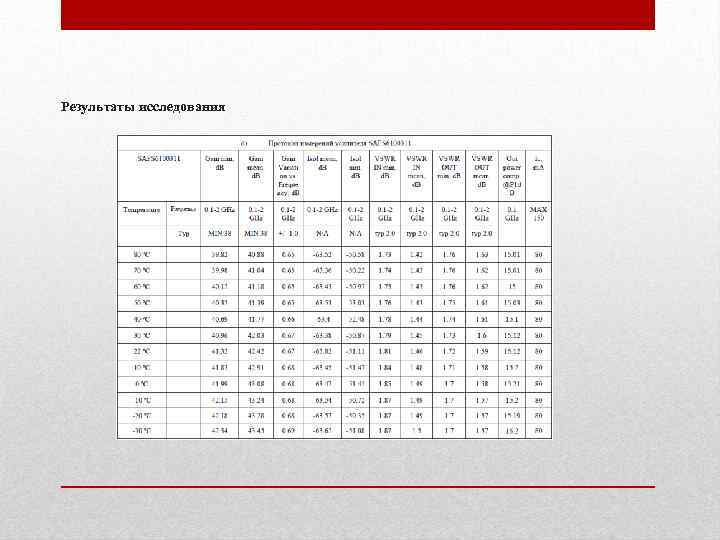

Результаты исследования
