Индивидуальное задание 4 «БОРДЮРЫ» 1 курс, 2 семестр

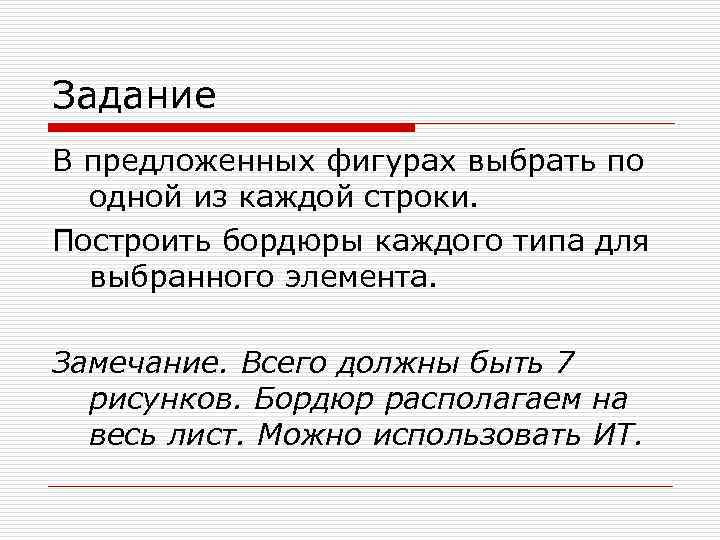

Задание В предложенных фигурах выбрать по одной из каждой строки. Построить бордюры каждого типа для выбранного элемента. Замечание. Всего должны быть 7 рисунков. Бордюр располагаем на весь лист. Можно использовать ИТ.

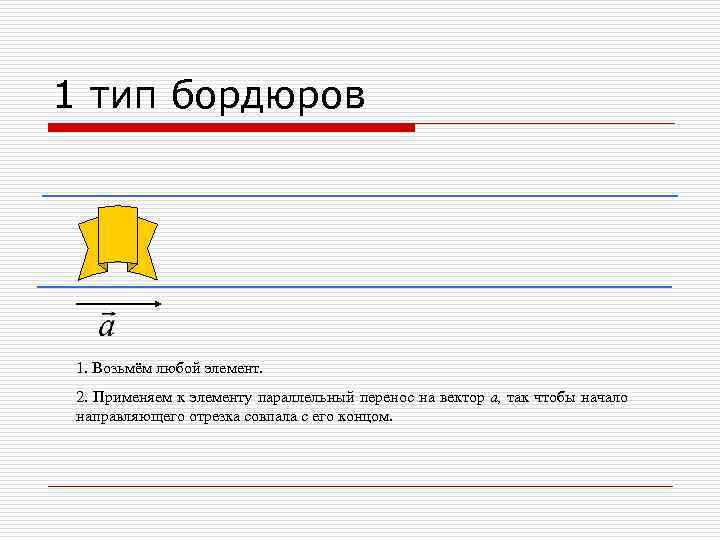

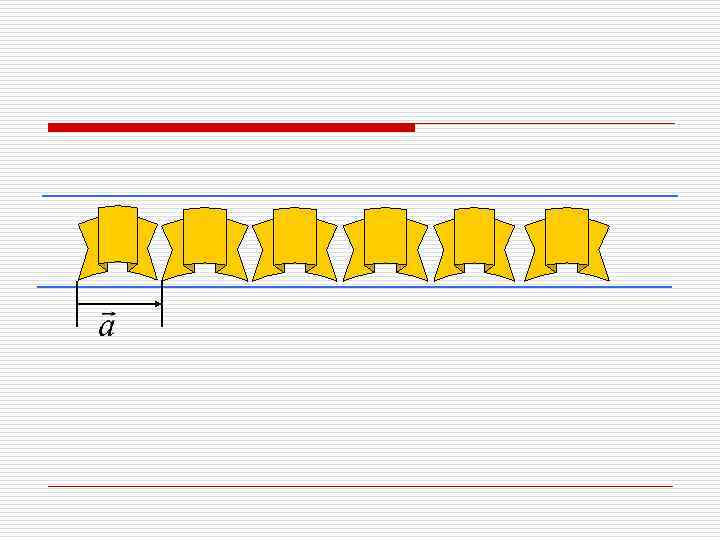

1 тип бордюров 1. Возьмём любой элемент. 2. Применяем к элементу параллельный перенос на вектор а, так чтобы начало направляющего отрезка совпала с его концом.

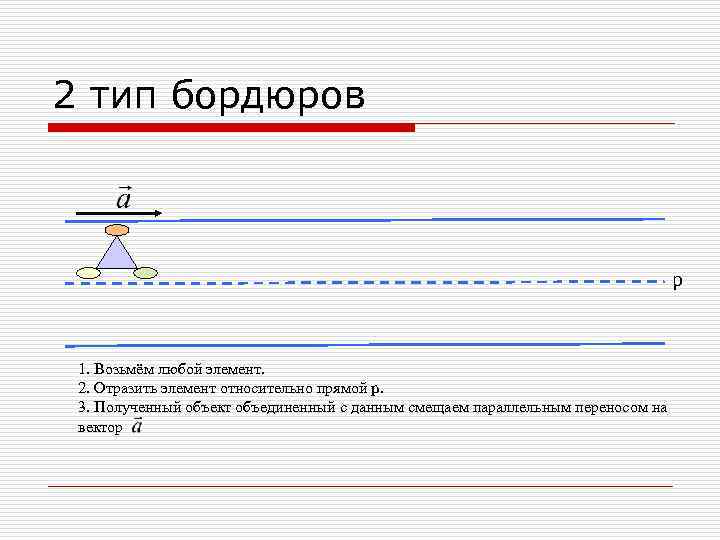

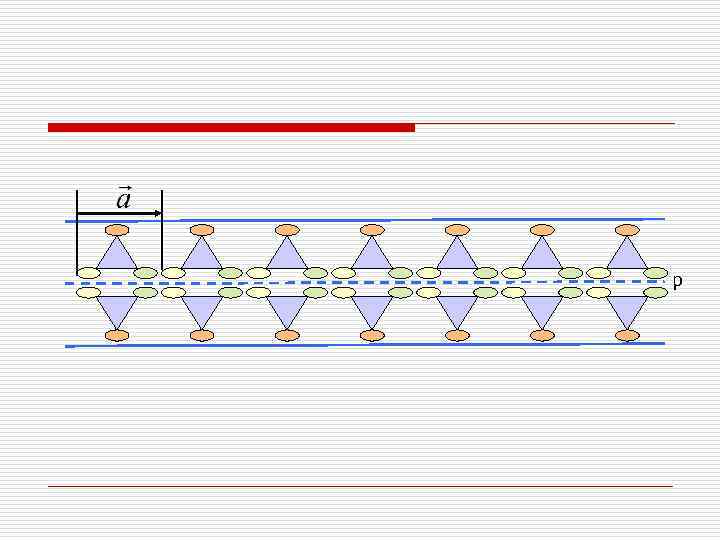

2 тип бордюров р 1. Возьмём любой элемент. 2. Отразить элемент относительно прямой р. 3. Полученный объект объединенный с данным смещаем параллельным переносом на вектор
р

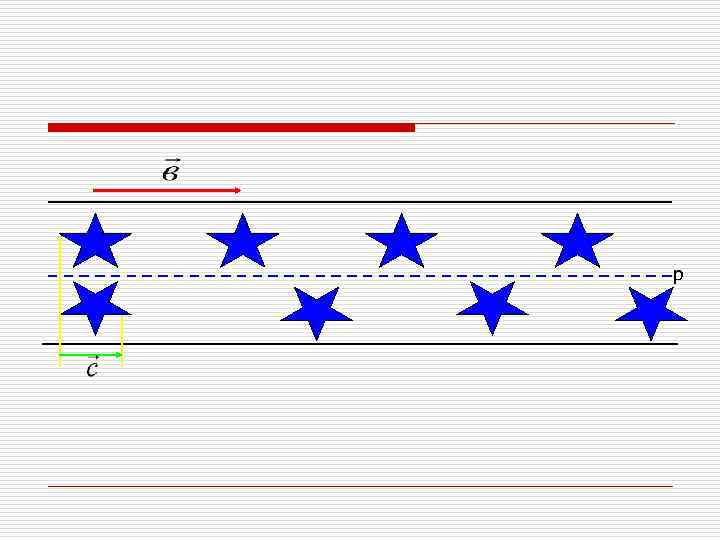

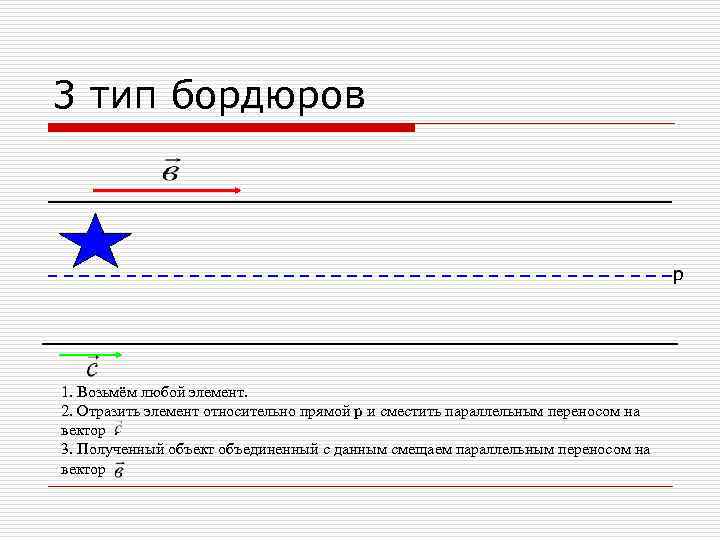

3 тип бордюров р 1. Возьмём любой элемент. 2. Отразить элемент относительно прямой р и сместить параллельным переносом на вектор. 3. Полученный объект объединенный с данным смещаем параллельным переносом на вектор
р

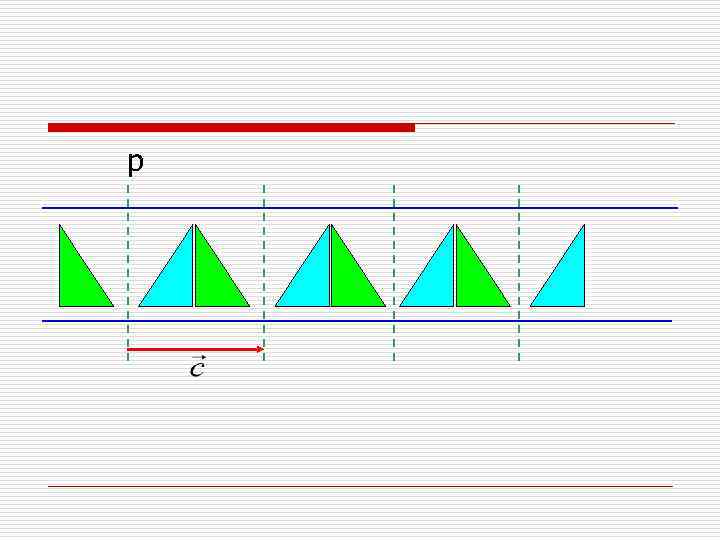

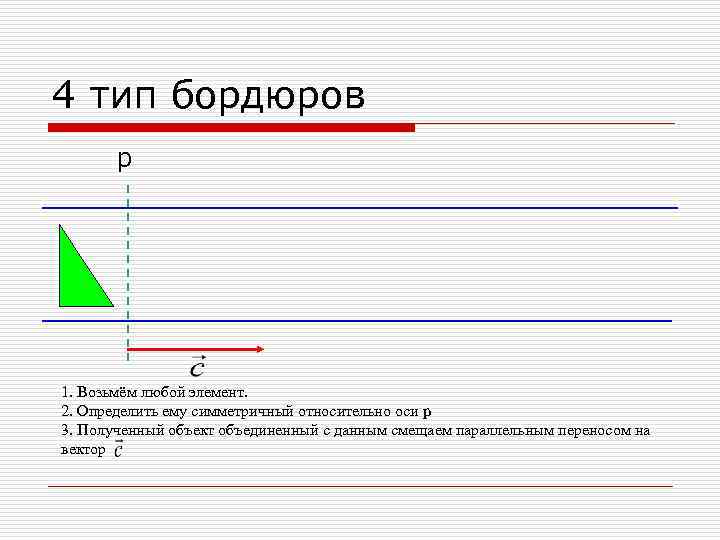

4 тип бордюров р 1. Возьмём любой элемент. 2. Определить ему симметричный относительно оси р 3. Полученный объект объединенный с данным смещаем параллельным переносом на вектор
р

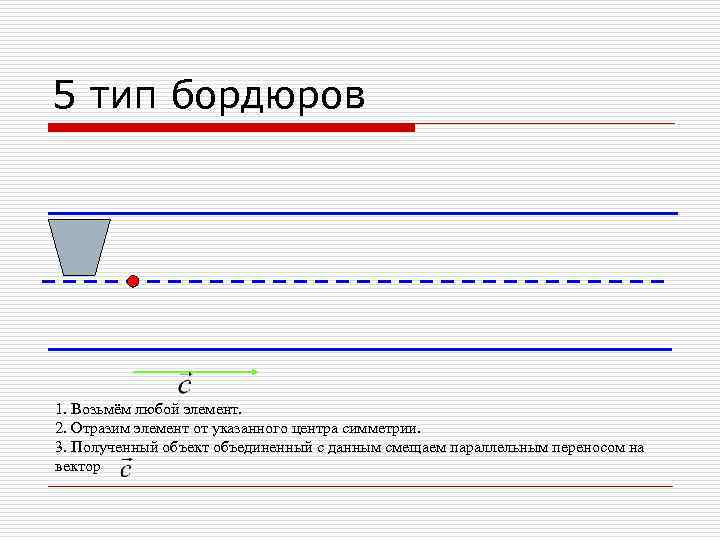

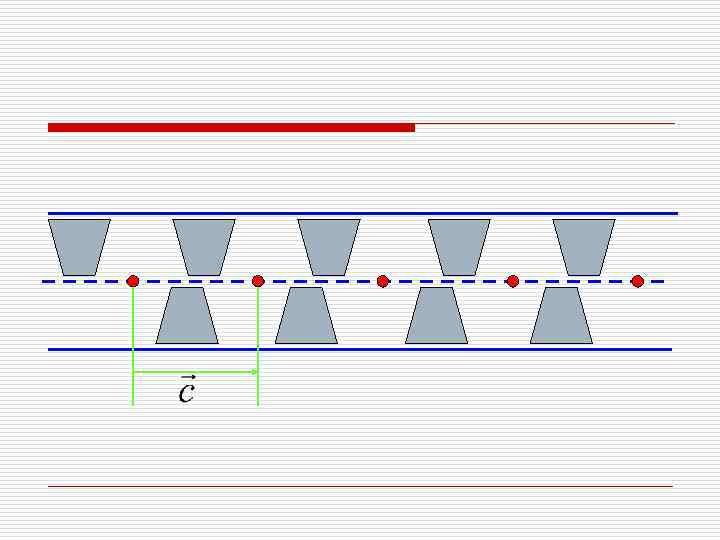

5 тип бордюров 1. Возьмём любой элемент. 2. Отразим элемент от указанного центра симметрии. 3. Полученный объект объединенный с данным смещаем параллельным переносом на вектор

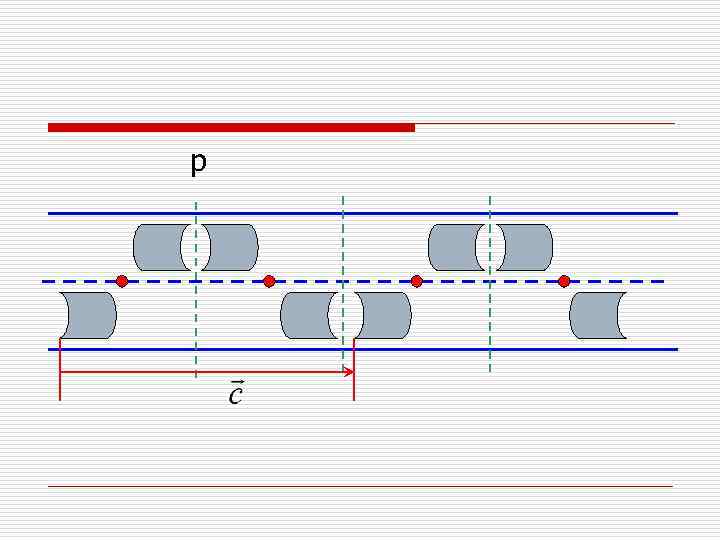

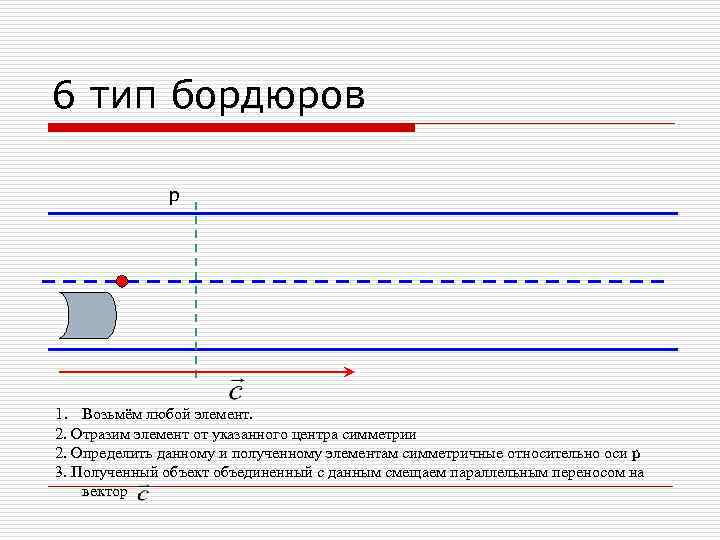

6 тип бордюров р 1. Возьмём любой элемент. 2. Отразим элемент от указанного центра симметрии 2. Определить данному и полученному элементам симметричные относительно оси р 3. Полученный объект объединенный с данным смещаем параллельным переносом на вектор
р

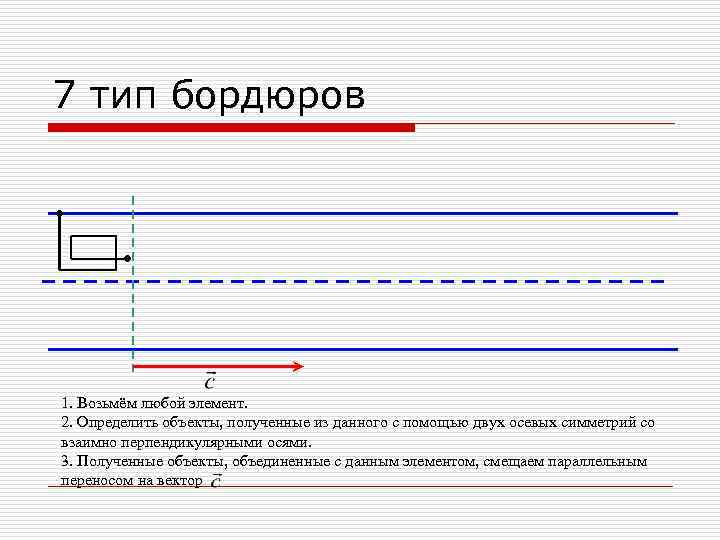

7 тип бордюров 1. Возьмём любой элемент. 2. Определить объекты, полученные из данного с помощью двух осевых симметрий со взаимно перпендикулярными осями. 3. Полученные объекты, объединенные с данным элементом, смещаем параллельным переносом на вектор
