Індивідуальні теплові пункти тип МТП виробництва “Укрінтерм” Київська обл. м. Біла Церква вул. П. Запорожця 307 А Тел. /0456/39 -11 -12, 33 -39 -79

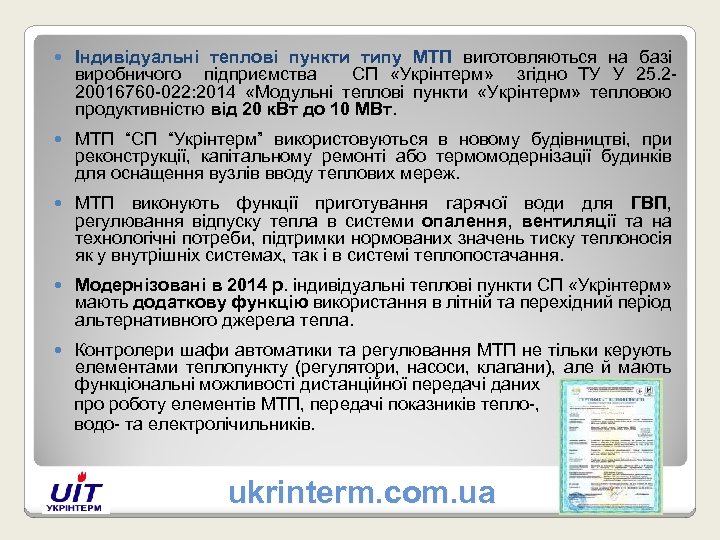

Індивідуальні теплові пункти типу МТП виготовляються на базі виробничого підприємства СП «Укрінтерм» згідно ТУ У 25. 220016760 -022: 2014 «Модульні теплові пункти «Укрінтерм» тепловою продуктивністю від 20 к. Вт до 10 МВт. МТП “СП “Укрінтерм” використовуються в новому будівництві, при реконструкції, капітальному ремонті або термомодернізації будинків для оснащення вузлів вводу теплових мереж. МТП виконують функції приготування гарячої води для ГВП, регулювання відпуску тепла в системи опалення, вентиляції та на технологічні потреби, підтримки нормованих значень тиску теплоносія як у внутрішніх системах, так і в системі теплопостачання. Модернізовані в 2014 р. індивідуальні теплові пункти СП «Укрінтерм» мають додаткову функцію використання в літній та перехідний період альтернативного джерела тепла. Контролери шафи автоматики та регулювання МТП не тільки керують елементами теплопункту (регулятори, насоси, клапани), але й мають функціональні можливості дистанційної передачі даних про роботу елементів МТП, передачі показників тепло-, водо- та електролічильників. ukrinterm. com. ua

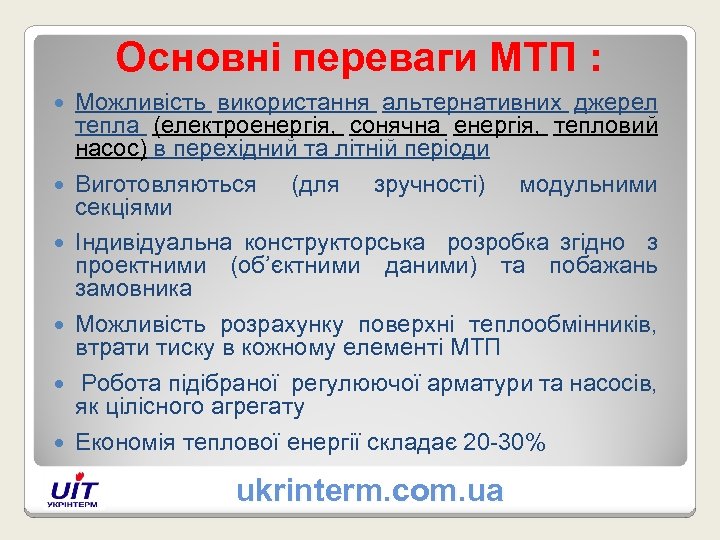

Основні переваги МТП : Можливість використання альтернативних джерел тепла (електроенергія, сонячна енергія, тепловий насос) в перехідний та літній періоди Виготовляються (для зручності) модульними секціями Індивідуальна конструкторська розробка згідно з проектними (об’єктними даними) та побажань замовника Можливість розрахунку поверхні теплообмінників, втрати тиску в кожному елементі МТП Робота підібраної регулюючої арматури та насосів, як цілісного агрегату Економія теплової енергії складає 20 -30% ukrinterm. com. ua

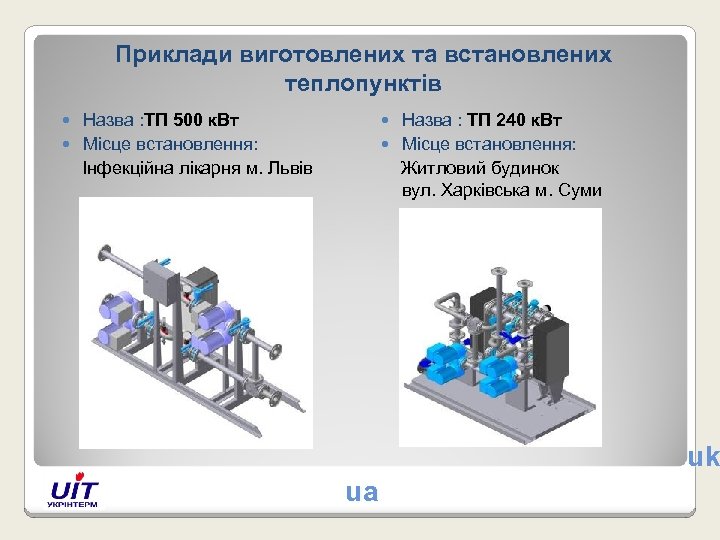

Приклади виготовлених та встановлених теплопунктів Назва : ТП 500 к. Вт Місце встановлення: Інфекційна лікарня м. Львів Назва : ТП 240 к. Вт Місце встановлення: Житловий будинок вул. Харківська м. Суми uk ua

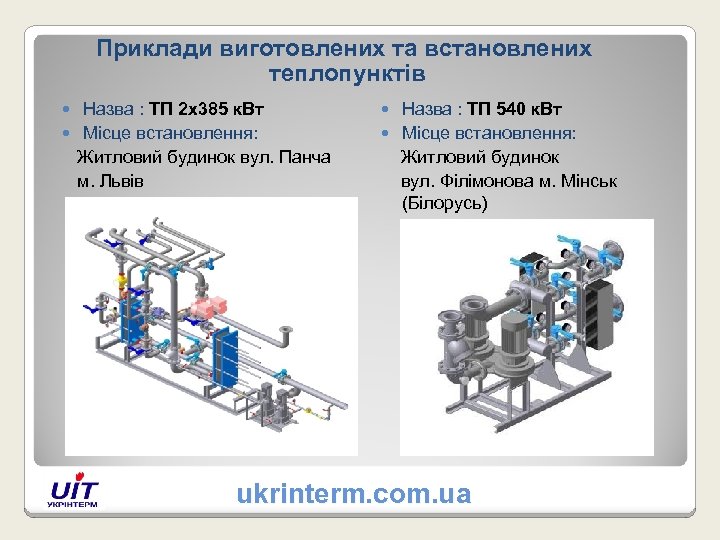

Приклади виготовлених та встановлених теплопунктів Назва : ТП 2 х385 к. Вт Місце встановлення: Житловий будинок вул. Панча м. Львів Назва : ТП 540 к. Вт Місце встановлення: Житловий будинок вул. Філімонова м. Мінськ (Білорусь) ukrinterm. com. ua

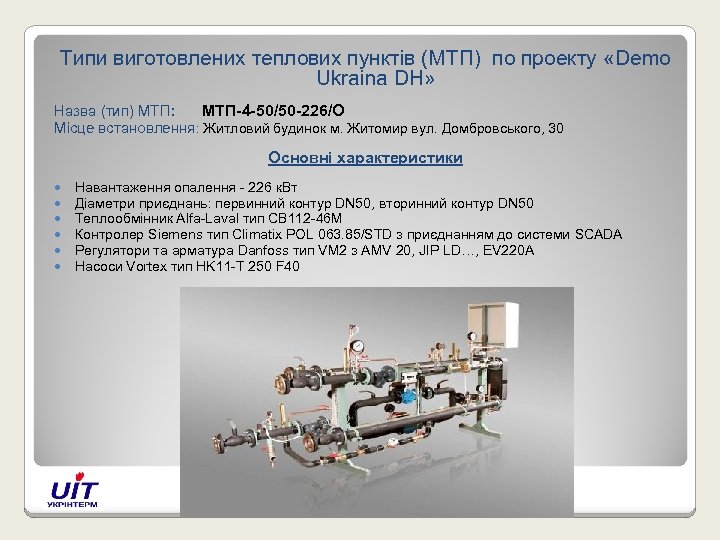

Типи виготовлених теплових пунктів (МТП) по проекту «Demo Ukraina DH» Назва (тип) МТП: МТП-4 -50/50 -226/О Місце встановлення: Житловий будинок м. Житомир вул. Домбровського, 30 Основні характеристики Навантаження опалення - 226 к. Вт Діаметри приєднань: первинний контур DN 50, вторинний контур DN 50 Теплообмінник Alfa-Laval тип СВ 112 -46 М Контролер Siemens тип Climatix POL 063. 85/STD з приєднанням до системи SCADA Регулятори та арматура Danfoss тип VM 2 з AMV 20, JIP LD…, EV 220 A Насоси Vortex тип HK 11 -T 250 F 40

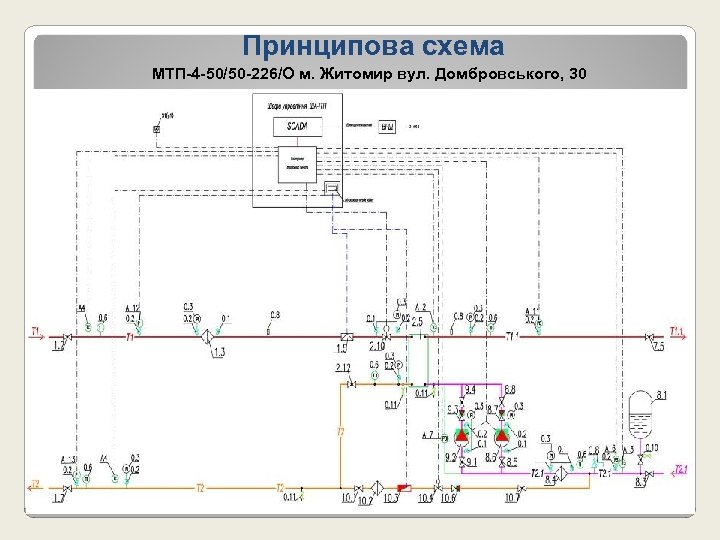

Принципова схема МТП-4 -50/50 -226/О м. Житомир вул. Домбровського, 30 ukrinterm. com. ua

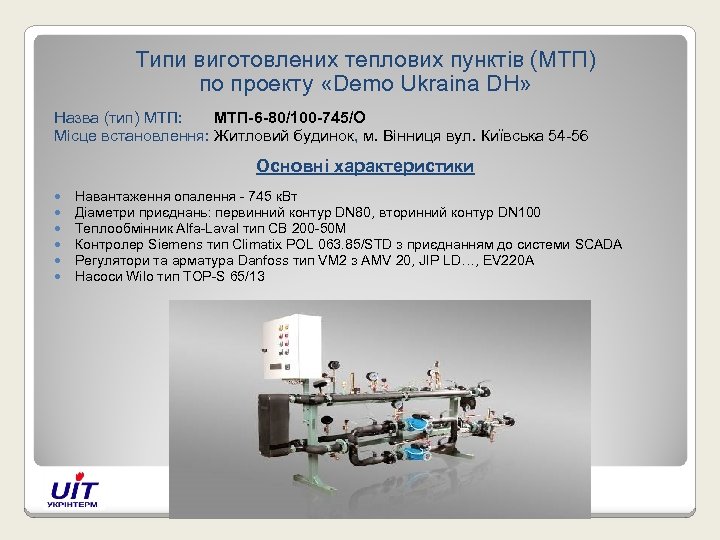

Типи виготовлених теплових пунктів (МТП) по проекту «Demo Ukraina DH» Назва (тип) МТП: МТП-6 -80/100 -745/О Місце встановлення: Житловий будинок, м. Вінниця вул. Київська 54 -56 Основні характеристики Навантаження опалення - 745 к. Вт Діаметри приєднань: первинний контур DN 80, вторинний контур DN 100 Теплообмінник Alfa-Laval тип CВ 200 -50 М Контролер Siemens тип Climatix POL 063. 85/STD з приєднанням до системи SCADA Регулятори та арматура Danfoss тип VM 2 з AMV 20, JIP LD…, EV 220 A Насоси Wilo тип TOP-S 65/13

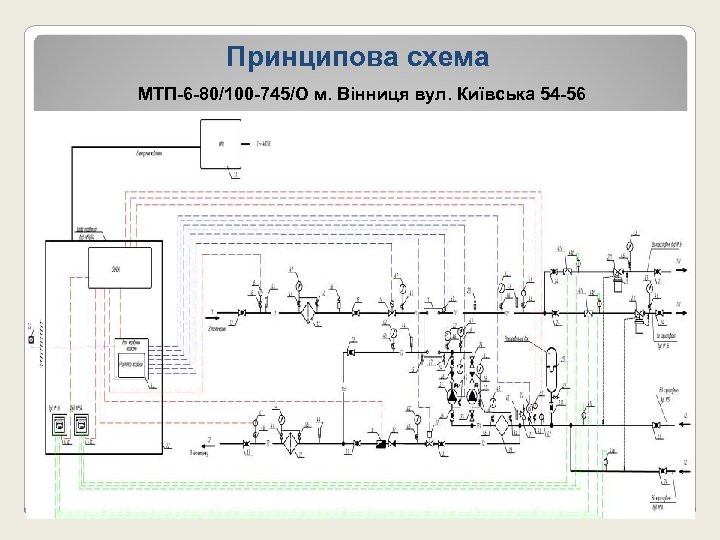

Принципова схема МТП-6 -80/100 -745/О м. Вінниця вул. Київська 54 -56 ukrinterm. com. ua

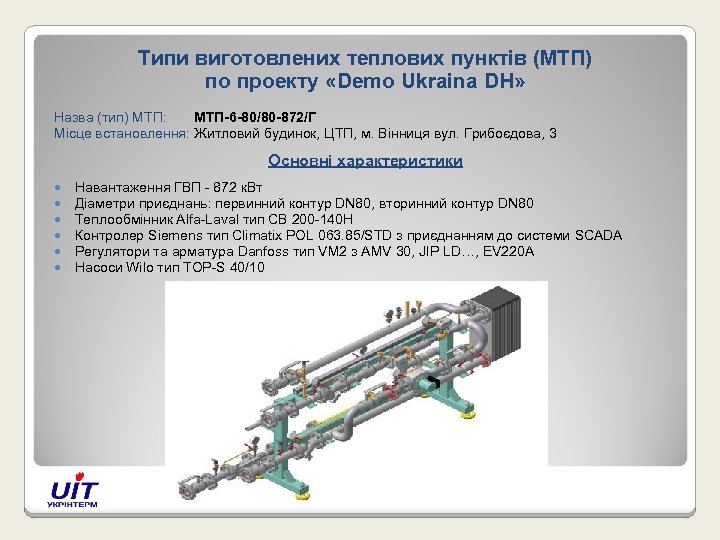

Типи виготовлених теплових пунктів (МТП) по проекту «Demo Ukraina DH» Назва (тип) МТП: МТП-6 -80/80 -872/Г Місце встановлення: Житловий будинок, ЦТП, м. Вінниця вул. Грибоєдова, 3 Основні характеристики Навантаження ГВП - 872 к. Вт Діаметри приєднань: первинний контур DN 80, вторинний контур DN 80 Теплообмінник Alfa-Laval тип СВ 200 -140 Н Контролер Siemens тип Climatix POL 063. 85/STD з приєднанням до системи SCADA Регулятори та арматура Danfoss тип VM 2 з AMV 30, JIP LD…, EV 220 A Насоси Wilo тип TOP-S 40/10

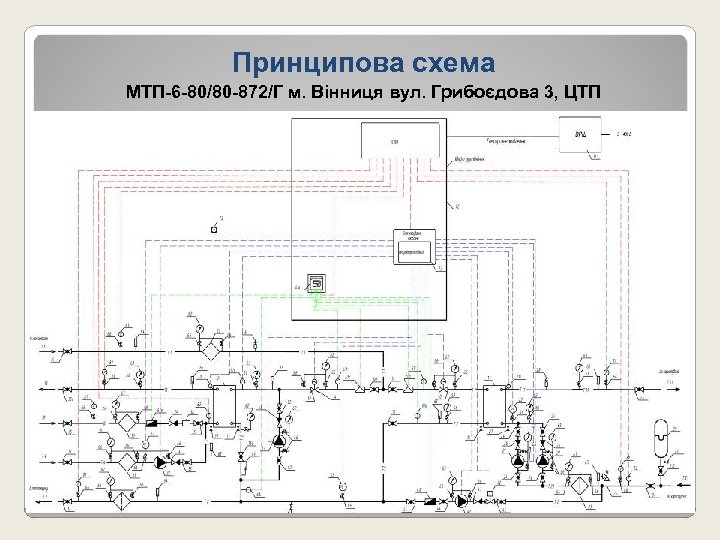

Принципова схема МТП-6 -80/80 -872/Г м. Вінниця вул. Грибоєдова 3, ЦТП ukrinterm. com. ua

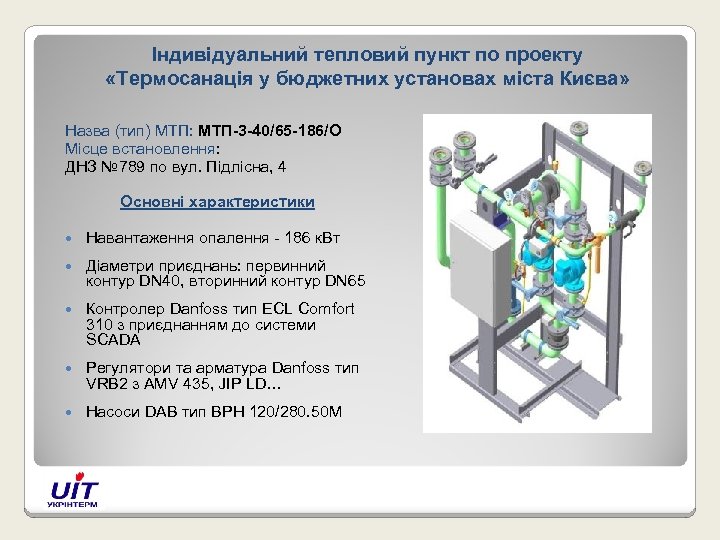

Індивідуальний тепловий пункт по проекту «Термосанація у бюджетних установах міста Києва» Назва (тип) МТП: МТП-3 -40/65 -186/О Місце встановлення: ДНЗ № 789 по вул. Підлісна, 4 Основні характеристики Навантаження опалення - 186 к. Вт Діаметри приєднань: первинний контур DN 40, вторинний контур DN 65 Контролер Danfoss тип ECL Comfort 310 з приєднанням до системи SCADA Регулятори та арматура Danfoss тип VRB 2 з AMV 435, JIP LD… Насоси DAB тип BPH 120/280. 50 M

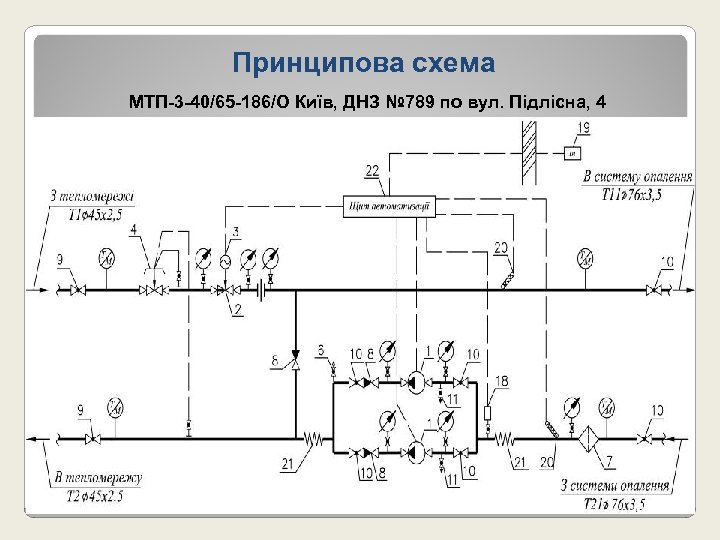

Принципова схема МТП-3 -40/65 -186/О Київ, ДНЗ № 789 по вул. Підлісна, 4 ukrinterm. com. ua

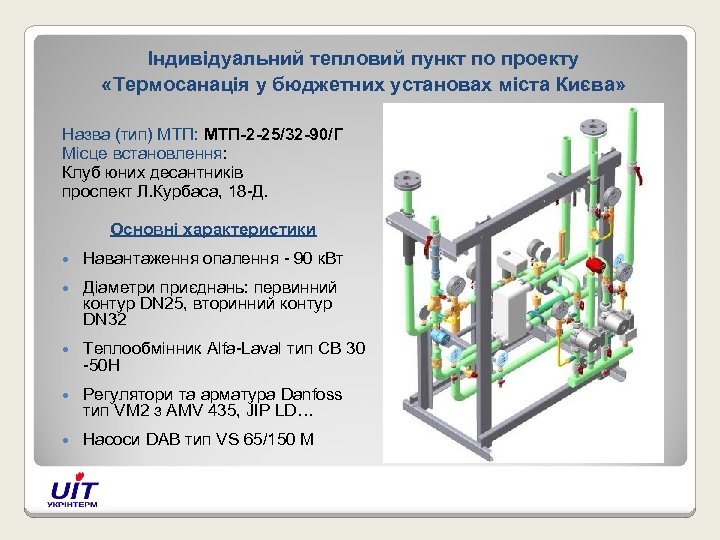

Індивідуальний тепловий пункт по проекту «Термосанація у бюджетних установах міста Києва» Назва (тип) МТП: МТП-2 -25/32 -90/Г Місце встановлення: Клуб юних десантників проспект Л. Курбаса, 18 -Д. Основні характеристики Навантаження опалення - 90 к. Вт Діаметри приєднань: первинний контур DN 25, вторинний контур DN 32 Теплообмінник Alfa-Laval тип СВ 30 -50 Н Регулятори та арматура Danfoss тип VM 2 з AMV 435, JIP LD… Насоси DAB тип VS 65/150 M
Принципова схема МТП-2 -25/32 -90/Г Київ, КЮД по проспекту Л. Курбаса, 18 -Д ukrinterm. com. ua
