IMT-2000 개요 및 단말기 2000. 11. 24 SK Telecom 박형록 parkrock@parkrock. pe. kr www. parkrock. pe. kr

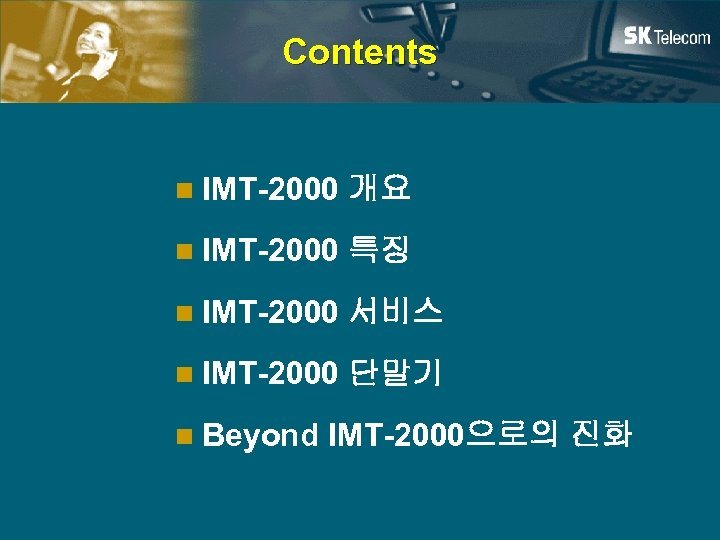

Contents n IMT-2000 개요 n IMT-2000 특징 n IMT-2000 서비스 n IMT-2000 단말기 n Beyond IMT-2000으로의 진화

n IMT-2000 개요

IMT-2000 등장배경 사용자의 요구 어디서나 원하는 정보를 원하는 시간에 원하는 형태로 편리하게 제공 국제로밍 사업자간 이동성 음성/영상 전화 one-# 서비스 영상 컨퍼런스. . . 인터넷/메일 AOD/VOD/GOD pre-download. . . on-demand. . . 음성 메일을 Text로 Audio-only 증권정보를서비스 Push형 그래프로. . . 위치상관 서비스 개인화 서비스. . . 4

IMT-2000 등장배경 사용자의 요구 W-CDMA 무선망 엔지니어링 주파수 효용성 증가 기술 발달 무선망 기술 어디서나 원하는 정보를 원하는 시간에 원하는 형태로 편리하게 제공 교환망기술 패킷망 기술 지능망 기술 압축 기술 변환 기술 오류처리 기술 IC 기술 암호화 기술 S/W 기술 인증 기술 디스플레이 기술 배터리 기술 5 핵심망 기술 신호 처리 기술 암호/인증 기술 단말 기술

IMT-2000 등장배경 기술 발달 사용자의 요구 무선망 기술 어디서나 원하는 정보를 원하는 시간에 원하는 형태로 편리하게 이용 IMT 2000 By SK Telecom 핵심망 기술 신호 처리 기술 암호/인증 기술 단말 기술 6

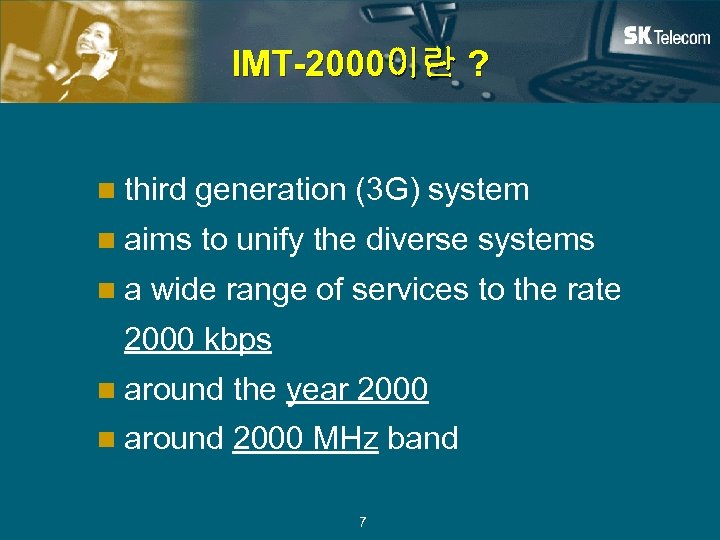

IMT-2000이란 ? n third generation (3 G) system n aims to unify the diverse systems n a wide range of services to the rate 2000 kbps n around the year 2000 n around 2000 MHz band 7

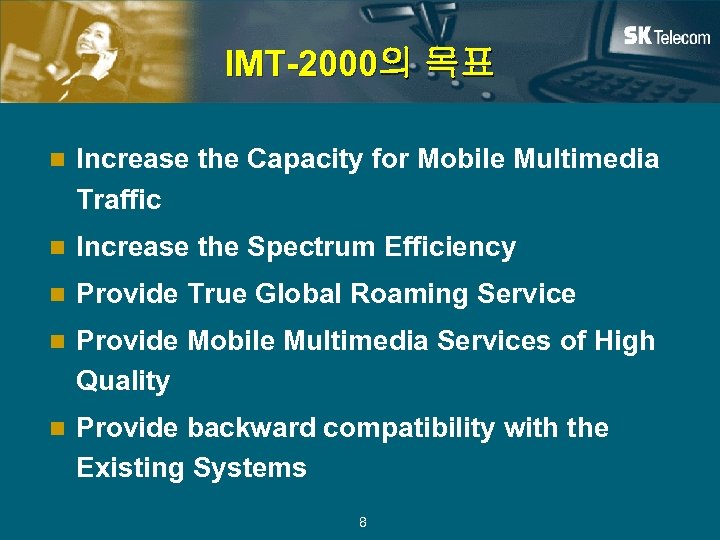

IMT-2000의 목표 n Increase the Capacity for Mobile Multimedia Traffic n Increase the Spectrum Efficiency n Provide True Global Roaming Service n Provide Mobile Multimedia Services of High Quality n Provide backward compatibility with the Existing Systems 8

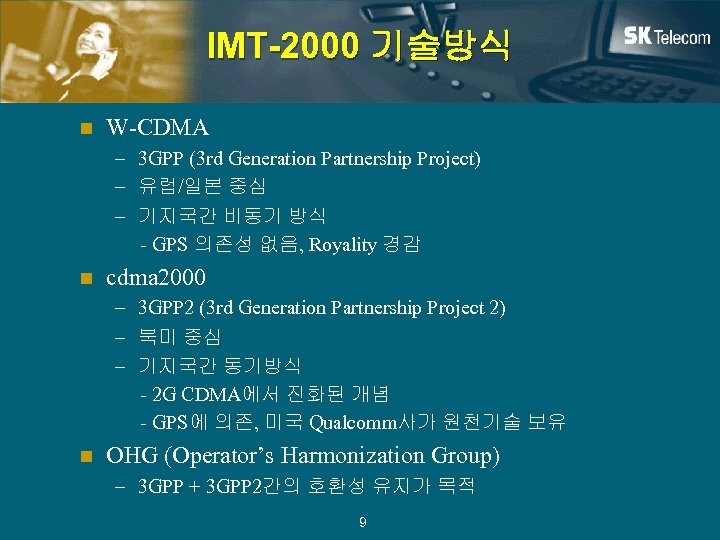

IMT-2000 기술방식 n W-CDMA – 3 GPP (3 rd Generation Partnership Project) – 유럽/일본 중심 – 기지국간 비동기 방식 - GPS 의존성 없음, Royality 경감 n cdma 2000 – 3 GPP 2 (3 rd Generation Partnership Project 2) – 북미 중심 – 기지국간 동기방식 - 2 G CDMA에서 진화된 개념 - GPS에 의존, 미국 Qualcomm사가 원천기술 보유 n OHG (Operator’s Harmonization Group) – 3 GPP + 3 GPP 2간의 호환성 유지가 목적 9

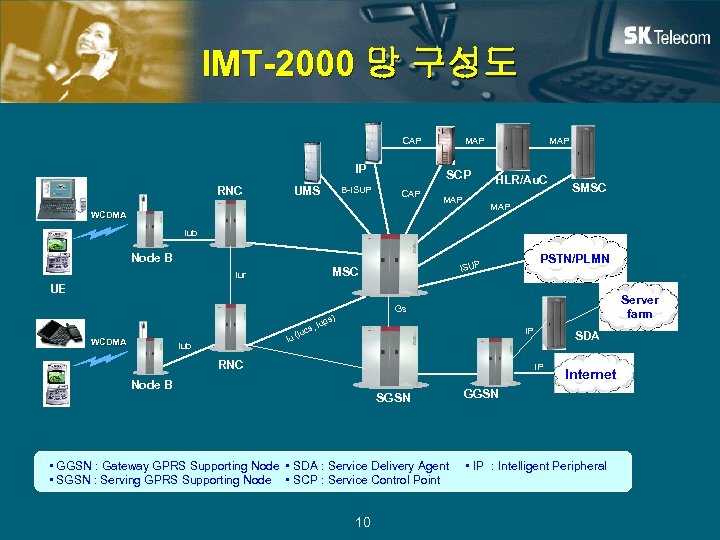

IMT-2000 망 구성도 CAP IP RNC UMS B-ISUP MAP SCP CAP MAP HLR/Au. C SMSC MAP WCDMA lub Node B lur PSTN/PLMN ISUP MSC UE WCDMA lu lub s, (luc Server farm Gs s) lup IP RNC SDA IP Node B SGSN • GGSN : Gateway GPRS Supporting Node • SDA : Service Delivery Agent • SGSN : Serving GPRS Supporting Node • SCP : Service Control Point 10 Internet GGSN • IP : Intelligent Peripheral

IMT-2000 서비스 계통 Zone 4 : Global Satellite Zone 3: Suburban Zone 2 Neighborhood Zone 1 In-building "Micro cell" "Pico cell" "Macro cell" Basic Terminal PDA Terminal Audio/Visual Terminal Integration with the fixed network 11

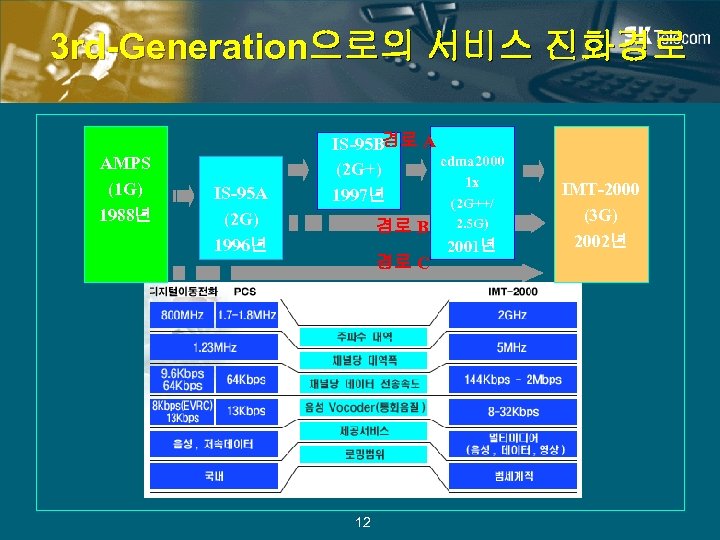

3 rd-Generation으로의 서비스 진화경로 AMPS (1 G) 1988년 IS-95 A (2 G) 1996년 IS-95 B경로 A cdma 2000 (2 G+) 1 x 1997년 (2 G++/ 경로 B 경로 C 12 2. 5 G) 2001년 IMT-2000 (3 G) 2002년

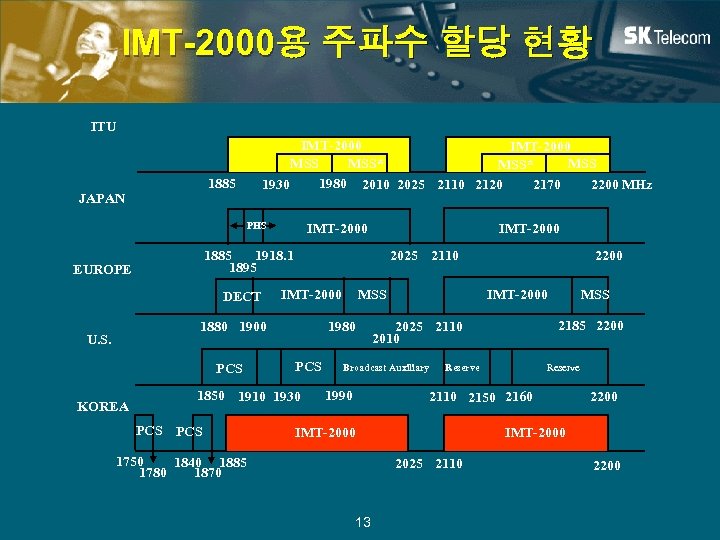

IMT-2000용 주파수 할당 현황 ITU IMT-2000 MSS MSS* 1980 2010 2025 2110 2120 1930 2170 2200 MHz 1885 JAPAN PHS IMT-2000 1885 1918. 1 1895 EUROPE DECT 2025 2110 IMT-2000 1880 1900 U. S. PCS KOREA IMT-2000 1980 PCS 1850 1910 1930 PCS MSS IMT-2000 MSS 2185 2200 2025 2110 2010 Broadcast Auxiliary 1990 2200 Reserve 2110 2150 2160 IMT-2000 1750 1840 1885 1780 1870 IMT-2000 2025 2110 13 2200

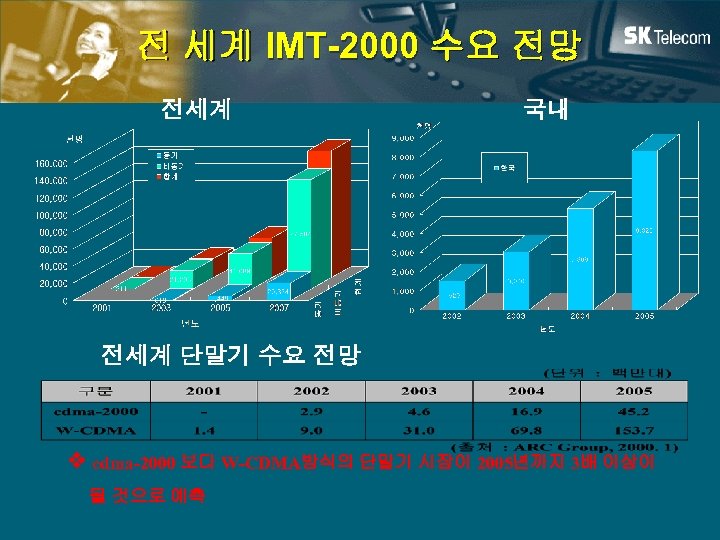

전 세계 IMT-2000 수요 전망 전세계 국내 전세계 단말기 수요 전망 cdma-2000 보다 W-CDMA방식의 단말기 시장이 2005년까지 3배 이상이 될 것으로 예측

IMT-2000의 특징

IMT-2000의 특징 n 이동성 – 단말 이동성: Global roaming(공통 주파수, & protocol) – 개인 이동성: UIM – 서비스 이동성 • Home network의 서비스 제공(프로파일 이용) n Communication options – – Bandwidth on demand Asymmetric traffic Multiple calls Choice between codecs 16

IMT-2000의 특징 n Diversity – Bandwidth – 단말기 종류 – 개인 취향 n Intelligence – 개인화 서비스 : 프로파일 이용 – 멀티캐스트/Push 기술 n 기타 – 인증/암호화 기술 – 이용시간 기준, 데이터 이용량 및 서비스 종류별 과금 17

전송매체별 전송속도 비교 유선분야 전화선 모뎀 IS-95 A/B (2세대) ADSL Cable 모뎀 ~ 6 Mbps 18 144 Kbps IMT-2000 (3세대) 64 K ~ 128 Kbps ~ 64 Kbps cdma 2000 1 x (2. 5세대) 14. 4 K ~ 56. 6 Kbps ISDN 무선분야 128 Kbps ~2 Mbps

정보의 종류별 요구 전송속도 음성: 64 kbps 음악: 1. 2 Mbps 팩스: ~ 1 Mbits 영상: ~ 10 Mbits 비디오: 100 ~ 1000 Mbps 데이터 압축 19 음성: 4 ~ 32 kbps 음악: 40 ~ 128 kbps 팩스: ~ 100 kbits 영상: ~ 500 kbits 비디오: 64 k ~ 1. 5(20)Mbps

전송속도-텍스트- 21072 bits 8 kbps : 2. 6 sec 33. 6 kbps : 0. 6 sec 64 kbps : 0. 3 sec 384 kbps : 2 Mbps : - 20

전송속도-인터넷 웹페이지- 880 kbits 8 kbps : ~ 110초 33. 6 kbps: ~ 26초 64 kbps : ~ 14초 384 kbps : ~ 2. 3초 2 Mbps : ~ 0. 4초 format: html 21

전송속도- 음악 파일- 128 kbps 34, 461, 544 bits 8 kbps : 72 min 33. 6 kbps : 17 min 64 kbps : 9 min 384 kbps : 1. 5 min 2 Mbps : 17 sec format: mp 3 22

전송속도에 따른 화질 비교-동영상- 64 k. BPS 128 k. BPS 23 384 k. BPS

전송속도에 따른 화질 비교-정지화상- 64 kbps 128 kbps 24 384 kbps

전송속도에 따른 화질비교 384 kbps 2 Mbps 25

IMT-2000 서비스

IMT-2000 서비스 특징 n Convenience – S/W upgrade – Portal site: service environment integration n Position/Time-dependent Service – portal – push: 트래픽/광고… n Personalization – 개인취향/대역폭/단말환경 27

Service of each generation Service level High bitrate services Gen. 3 Digital quality speech, data, LAN Gen. 2+ Gen. 2 Digital mobile speech Analog speech Digital UMTS/IMT-2000 1995 /1998 1992/1996 Gen. 1 Analog 1986 Local International National Coverage 28 Global

기존 이동통신서비스와의 비교

서비스별 Data Rate 30

서비스 전망과 데이터 속도의 진화 1세대 영상 스트리밍 원격의료진료 3세대 2세대 서비스 정지 영상 오디오 스트리밍 데 이 터 전 송 속 도 - kbps 문자 메시지 영상회의 (저화질) 영상회의 (고화질) VOD ; 스포츠, 뉴스, 날씨 이동형 TV 음성 영상 전자신문 음성편지 음성 휴대폰 Fax JPEG EDPS 노래방 전자편지 데이터 정지 영상 이동무선 데이터 단말 영상 감시장치, 영상메일 등 E-Commerce 오디오 스트리밍에 근거한 웹 페이지 뉴스, 교통, 주식 정보 등 31 14

Wireless Network 관련 기술 Category Home. RF IEEE 802. 11 Bluetooth Ir. DA Home WLAN Cable Technology RF: 2. 4 GHz FHSS, DSSS RF: 2. 4 GHz FHSS Optical 850 nm Symbol Rate 0. 8/1. 6 M 11 M 1 M 4 M/115 K Range 50 m 30 m 0 -10 m/50 m 0 -3 m/5 m Unit Cost TBD $300 $30 > $5 < $5 Market 32

Wireless Internet 개요 영화/서점/음반 News/Sport 예약/구입 Site 은행 항공사/철도 계좌확인/이체 조회/예약/확인 검색 Site Internet Web Browser 내장 Phone 증권사 검색/주문/체결확인 보험/영업 고객관리 Intranet Mobile Network Gateway 물류/택배관리 사내망 33 신용카드 고객관리/영업

이동통신 인터넷 프로토콜 n WAP ( Wireless Application Protocol ) – – n 유럽중심 세계 200여 이동전화 사업자가 채택 중 표준화 활동 및 관련 Application 개발이 가장 활발 표준화 채택이 가장 유력 W 3 C ( World Wide Web Consortium ) – 1994년 미국의 MIT, 유럽의 INRIA, 일본의 게이오 대학 등이 중심 – 일본 NTT Do. Co. Mo의 “i-mode”에서 적용 중 n ME (Mobile Explorer) – Microsoft, Qualcomm에서 제안 – Based on Window CE 34

WAP 서비스 개념 Web Server Client Server Application Client Application Parsing WML WAP Response (Binary format) HTTP WAP Gateway Encoding/Decoding 35 HTTP deck (HTTP header or WML out)

WAP과 기존 인터넷과의 비교 비교 항목 기존(유선) 인터넷 무선인터넷 표준 프로토콜 HTTP (Hyper Text Transfer Protocol) WAP (Wireless Application Protocol) 표현 언어 HTML (Hyper Text Markup Language) WML (Wireless Markup Language) 접속 가능 사이트 HTML사이트 WML 사이트 및 HDML/HTML사이트 (일부 제한) 관련 시스템 HTML 브라우저, Web Server WML브라우저(단말기) WAP Gateway, Web Server 36

국내 무선 인터넷 서비스 현황 SK Telecom 신세기통신 한통프리텔 한통 M. COM LG텔레콤 (사업자식별번호) (018) (011) (017) (016) (019) 구분 Service Name n. TOP i-Touch 퍼스넷 한통 M. com Ez Web Browser WAP Mobile Explorer WAP Language WML HTML WML 37

IMT-2000 단말기

IMT-2000 단말기 특징 Multi-band/multi-mode operation n Smart MMI n Intelligence in terminals n – Intelligent but simple user interface – Powerful contents processing – Efficient media compression techniques – Operating systems for wireless devices n Batteries and alternative power sources

IMT-2000 단말기의 요구사항 n 단말 이동성이 보장 (국제간 Roaming 서비스 제공) n 개인 이동성이 보장 (USIM/UIM 기능 제공) n 서비스 이동성이 보장 (동일 서비스의 연속 제공) n 2 GHz 대역의 공통된 주파수를 이용 n 데이터의 전송 속도가 최대 2 Mbps까지 지원 40

IMT-2000 Terminal Technology Trends Wireless Connectivity Mobile W-CDMA Home LAN Bluetooth 802. 11 Home. RF Internet CAN Internet Equipment Internet Gadget Car LINK MOST FAX Printer TOY Vo. IP Fo. IP IP PBX RAN & Network IMT-2000 단말기의 핵심기술 방식 기술 반도체 및 패키지 기술 프로세서 기술 시스템 및 소프트웨어 운영체계 W-CDMA cdma 2000 Bluetooth H. 324 M/H. 323 SOI RF CMOS Flash/DRAM BGA/LGA/CSP ARM 7 Oak DSP ARM 9 Teak Network Multi Media Protocol S/W Nucleus Vx. Works p. SOS EPOC 41

DBDM 단말기 주요 사양 항목 특성 및 목표 사양 Mode Dual-mode / Dual-band 전원 3 V 10% 무게 (본체 + 배터리, g) <150 g 크기 (본체 + 배터리, mm) 110 * 43 * 15 mm 형태 일체형 (Flip / Bar Type) / 분리형 (MT + PDA, Notebook PC형태) LCD Color LCD (240 x 480 dots) Camera CMOS Image Sensor (CIF, 402 x 302 resolution) CPU 32 bit Modem MSM 5000(800 MHz대역) / MSMa(2 GHz대역) Bluetooth / 위치추적 기능 기타 UIM / USIM 기능 OS 800 MHz대역 (REX OS) / 2 GHz 대역 (Nucleus OS) 42

DBDM Mobile Terminal Architecture MC 1 x KEY PAD LED EVRC IFT PCM CODEC M U X IFR G. 723. 1 H. 324/M H. 323 MPEG 4 Dual band Antenna MSM 5000 MPU ROM M U X RAM EEPROM UPC/PA Shared Mem. DPX DNC/LNA W-CDMA LCD AMR DAC /IF Bluetooth UIM/USIM MPU ROM 43 MODEM ADC /IF RAM EEPROM 음성신호 영상신호 제어신호

Protocol Stack in Terminal “OSI Stack” Application Programs Application Presentation Session Operating System Transport Network Data Link Physical CC MM RR RLC MAC Firmware W-CDMA 44

단말기 S/W 구조 Application SW MMI Mobility Management （MM） Call Control（CC） OS Radio Resource Control（RRC） Radio Link Control（RLC） Medium Access Control（MAC） Physical Layer Radio Interface 45

휴대전화기용 OS 동향 구분 Nucleus EPOC Windows CE Palm OS Vendor Accelerated Technology(미국) Symbian (영국) Microsoft (미국) Palm Computing (미국) 지원되는 CPU ARM, Power PC 등 ARM, M core 등 ARM, MIPS, Power PC, Super-H Dragon Ball 주요 특징 - Run Time Royalty 없음 - 커널 소스 제공, Customize가 용이 - MS Visual Studio 기반의 개발환경 - 시스템 안정성이 높다. - 절전 기능 탑재 - UI 설계가 용이 - Windows 95와 유사한 UI를 가짐 - Windows Appl. 과 개발 Tool이 유사 - Pen 입력 Application이 풍부 - Application 개발 Tool이 풍부 - 부분적으로 Source Code공개 적용 단말기 (업체) - 국내 IMT-2000 단말기에 다수 채택 (LG, ETRI, 현대 삼성, 중소기업 등) - PDA에 다수 채택 (Ericsson, Sony Nokia, Motorola Matsusita) - ARM, Power PC, MIPS 채택 단말기 (HP, Compaq, Casio, Simens) - Dragon Ball (Motorola) 46

Terminal Technology Today and 2002 2 G Terminal 1998 2002 Memory Size 3 G Terminal 2002 4 MBit 16 MBit 64 MBit Radio Channel 30 MIPS > 200 MIPS Speech Coding 3 -30 MIPS 50 MIPS Voice Control Video Coding Control Processor > 200 MIPS 8 ~ 16 bits, 10 MHz 47 16~ 32 bits, > 100 MHz

Terminal의 진화 방향 Notebook PCs Portable PCs Notebooks ORGANIZERS Handheld PC PHONES PDA PHONES Smart Phone Mid Tier Low Tier Today voice + emerging on-line features + computing + adv. multi-media Feature Phone voice + mature on-line features Basic Phone voice Communicator High Tier off-line functions 2002/3

영상처리부의 구성도

영상 입력부 - Camera 기술 - 영상 입력부 = CMOS Image Sensor + Image Signal Processor CIS : Lens에서 전달된 빛을 CMOS의 특성에 의해 전기적 신호로 바꿔 이득 조정 (AGC)후 A/D Converter를 통해 디지털 신호로 변환 ISP : CIS를 제어하고 영상신호를 처리하는 기능 (DSP로 구현) n CMOS Image Sensor의 사양 예 Lens size : 1/4” View angle : 55 o Image format : 400 x 300 pixel (CIF) n 50

영상 출력부 - Color LCD - n TFT (Thin Film Transistor) LCD ---> 휴대단말에 적용 곤란 LCD controller에 많은 부품(DAC 등)이 추가로 요구 됨 LCD를 동작시키기 위해서 높은 인가 전압이 요구 됨 n D-TFD (Digital Thin Film Diode) LCD 영상의 입력이 디지털이어서 영상 복 • 부호화부에서 나온 데이터를 직접 LCD Controller에 인가 가능 기존의 TFT LCD에서 필요로 하는 DAC가 필요 없음 (예) SEIKO Epson의 경우 2. 6, 3. 7 inch Color LCD를 개발 중 - Display Size : 2 inch 이상 - Color : 256 Color - High Resolution (SQCIF : 128 x 96 dots) - 10행 이상의 문자정보 지원 (기존은 4행 지원) 51

IMT-2000 Terminal Categories 52

IMT-2000 단말기 Calculator/organizer Computer Mobile phone 53

IMT-2000 단말기-ETRI- 54 Ref. : 한기철, 무선측면 CDMA Key issue, ETRI

Mobile Terminals -NTT Do. Co. Mo- Casual Style Card Type Compact Body High-quality Sliding Type Folding Type Pen Type 55 Watch Type

Mobile Terminals (Nokia) Moving Picture Touch screen Icon menu Web Page Visual communication 56 Visual communication

Wireless Internet Terminal Item PDA (Personal Digital Assistant) HPC (Handheld PC) Smart Phone Display Portrait Mode Landscape Mode Small, Multiple-line with limited graphics Data Entry Pen Keypad Communications Optional DCS/PCS Operating System Palm OS Win CE Manufacturer + WAP Corporate white collar, Drivers Strengths Consumers, Professionals Low Cost User Interface Business travelers, Professionals, Consumers Combine phone & Information access Weaknesses Limited number of hardware licenses Desktop environment, High cost Key Markets Color Screen 57 Tiny Display, Limited contents services

USIM/UIM n 신용 카드 크기의 Micro Chip이 내장된 Plastic Card로 Smart Card 라 함 n 규격 3 GPP 2 3 GPP – 3 GPP (USIM) : GSM 11. 11 – 3 GPP 2 (UIM) : IS-820 n CAVE A 3/A 8 기능 – 가입자 인증 • 서비스 사업자의 요구사항을 기반으로 하는 인증 수행 USIM/UIM Card – 단말기에 독립적인 부가서비스 제공 • 응용 프로그램의 원격 Download – 국제 로밍 58

USIM/UIM Format & Layout 25 C 1 C 5 C 2 C 6 C 3 C 7 C 4 C 8 2. 75 max 4. 45 min 5. 29 max 6. 99 min 7. 83 max 9. 53 min 10. 37 max 15 C 1 : Vcc(Supply Voltage) C 2 : RST(Reset Signal) C 3 : CLK(Clock Signal) C 4 : Reserved C 5 : GND(Ground) C 6 : Vpp(Programming Voltage) C 7 : I/O(Data I/O) C 8 : Reserved 12. 07 min 4. 0 max 6. 0 min ID-1 Type 11. 62 max 13. 62 min Plug-in Type

USIM/UIM n Architecture - Cross Technologies Roaming 가입자 정보 & 응용 서비스 단축 다이얼링, 로밍 목록, SMS 착발신 정보, 마이벨 등의 정보 서비스, 금융계좌정보, . . . 망 정보 AMPS, CDMA, GSM, TDMA, others 인증 알고리즘 (GSM A 3/A 8, ANSI-41 CAVE, BANK, …) 물리 계층 Signaling & Transmission Protocol / Commands (GSM 11. 11, IS-820) 60

What is Bluetooth? n Bluetooth is – – – – 저전력 무선 연결을 위한 국제 규격 국지 케이블 대체 및 Ir. DA의 방향성 단점 극복 음성/데이터 지원 721 Kbps 10 m 이내 (optionally 100 m) 79 x 1 MHz channels (2. 402 ~ 2. 480 GHz) 모든 채널을 이용하여 Packet 마다 다른 채널로 주파수 Hopping 2. 4 GHz ISM unlicensed band • France, Spain, Japan 예외 • 국내 : 현재 2. 4 GHz 대역에서 ISM 밴드가 지정되어 있으나 미국이나 유럽과 달리 용도 제한이 법규화 되어 있어 각 제품에 대한 기술 기준 등에 대한 심사를 거쳐 형식 승인이 필요 61

Bluetooth Hardware Display Speaker MSM Key Pad Mic Handphone BT interface CPU Core (ARM 7) Baseband Module Bluetooth Radio Bluetooth Module 62

Bluetooth Software Protocol Stack • Host 부분 Bluetooth Protocol : HCI, L 2 CAP, RFCOMM, TCS BIN, SDP Adopted Protocol Telephony Control Protocol Bluetooth Core Protocol Cable Replacement Protocol 63

Bluetooth Software L 2 CAP SDP Link Manager LMP Link Controller • Logical Link Control & Adaptation Protocol • Service Discovery Protocol • Provides connection establishment/release and link handling functions • Link Manager Protocol - responsible for link setup between Bluetooth enabled devices & security (Ex: authentication & encryption) • Controls packet handling and frequency hopping HCI • Host Controller Interface - provides common interface between Bluetooth Host & Bluetooth module RFCOMM • Cable ‘replacement’ protocol which emulates Serial-line(RS-232) control & data signals over the Bluetooth Baseband Part 64

Bluetooth Service Scenario Bluetooth를 이용한 무선 Internet Access 구현 BS Bluetooth Module Bluetooth Phone Netmeeting을 사용한 Bluetooth 무선 화상통화 구현 BS BS 65

Bluetooth Service Scenario Intercom : Bluetooth phone간의 통신 구현 Bluetooth Phone Synchronization(Notebook과 Bluetooth Phone Bluetooth Module Speaker Phone BS Bluetooth Module 66 Bluetooth Phone

Battery 기술 n 이동전화 단말기용 2차 전지 종류 Ni. Cd / Ni. MH ※ Ni을 포함하는 전지는 단 기간의 충방전을 할 경우 Ni. OH가 고용체를 형성 (Memory Effect) Li-Ion : 적용 가능성이 높음 o (+) / 전해액(유기성 물질) / (-) o 충방전에 따른 수명단축 우려 없음 Li-ployma o (+) / 전해액(고분자 물질) / (-) o Li-Ion보다 안정성이 있으나 용량 및 수명이 짧다. ※ Li-계가 Ni-계 보다 장기 사용이 가능 (Memory Effect가 없음) n Battery 전원 3. 6 V(Discharging) / 4. 2 V(Charging) : One Cell 방식 7. 2 V (Discharging) / 8. 4 V(Charging) : Two Cell 방식 67

Beyond IMT-2000으로의 진화

이동통신의 발전과정 W-CDMA W-TDMA 고속영상 CDMA 제 4세대 (코드분할 다중접속 방식) (광대역 이동통신) 멀티 미디어 제 3세대(IMT-2000) TDMA (시분할 다중접속 방식) 초공간형 실감형 제 2. 5세대(DCS&PCS) 데이터 이동 제 2세대(DCS&PCS) 멀티미디어 음성 제 1세대(아날로그) 1992 96 2000 04 08 12 16년

Post - IMT 2000 n System – Frequency band: 40 and/or 60 GHz – Bandwidth: ~ 155 Mbps – Coverage: targeted areas n Services – Broadband mobile multimedia services – Telepresence – Virtual School – Mobile CATV – 원격 진료 70

이용자 Needs와 서비스 전개 Global화 ICO: intermediate circular orbit IMT-2000 MMAC: multimedia mobile access 국제로밍 communication systems Ir. MC: infrared for mobile communications MCPC: mobile computing promotion Sky Bridge consortium Multimedia (고속화) MMAC ICO IMT-2000 Global Star Iridium Intelligent화 IS-95 B MPEG 4 Cdma. One MCPC Ir. MC WAP 이용자 Needs ‘ 98 ‘ 99 2000 71 2002 2003

Mobile Multimedia Service의 진화 방향 보행 화상 (양방향 방송) 차량 TV 전화 Car Navigation 노트북 PC 내장 인터넷 PC 통신 인터넷 브라우저 PDA 현재의 이동통신 서비스 PC 카드 무선 LAN 원격 security 무선 Telemetry 사무실 게임 통신기능 전화기능 위치검색 서비스 WLL 가정 유선통신망 대체 72

Mobile System Technology Evolution Transmission rates 155 Mb/s 2 Mb/s Voice+data+Video 32 Kb/s Voice+data Voice 1970 TACS CT 1 CT 2 1992 AMPS 2010 2000 PDC DCN DECT GSM DCS-1800 73 UMTS IMT-2000 Phase 1 MBS IMT-2000 Phase 2 or over
