IMT-2000 개론 고용민 nalssengom paran co m ü

IMT-2000 개론 고용민 nalssengom@paran. co m

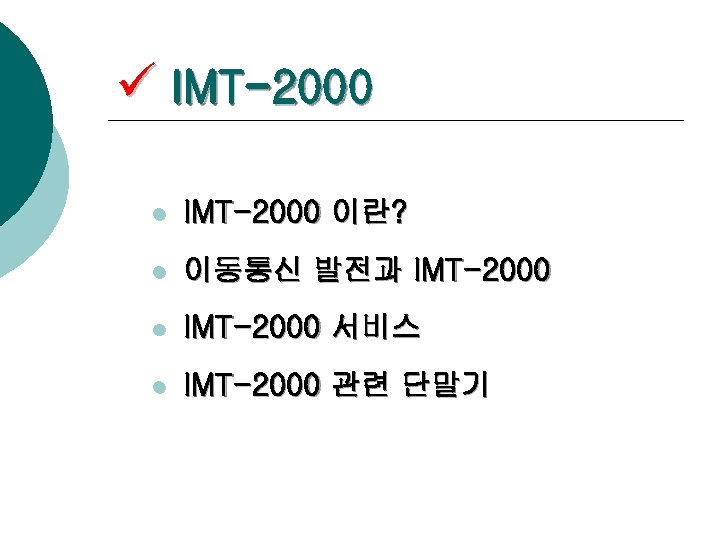

ü IMT-2000 l IMT-2000 이란? l 이동통신 발전과 IMT-2000 l IMT-2000 서비스 l IMT-2000 관련 단말기

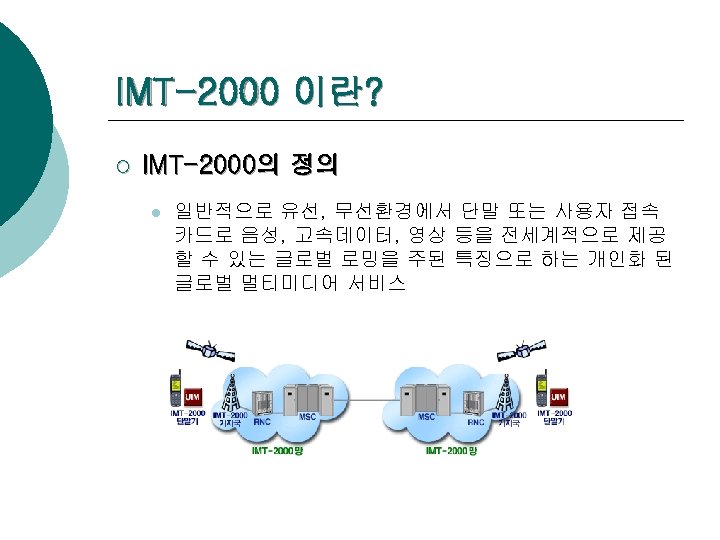

IMT-2000 이란? ¡ IMT-2000의 정의 l 일반적으로 유선, 무선환경에서 단말 또는 사용자 접속 카드로 음성, 고속데이터, 영상 등을 전세계적으로 제공 할 수 있는 글로벌 로밍을 주된 특징으로 하는 개인화 된 글로벌 멀티미디어 서비스

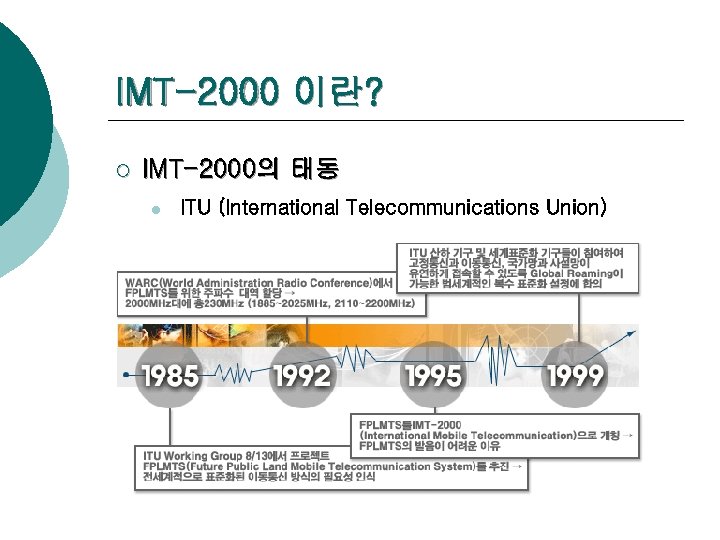

IMT-2000 이란? ¡ IMT-2000의 태동 l ITU (International Telecommunications Union)

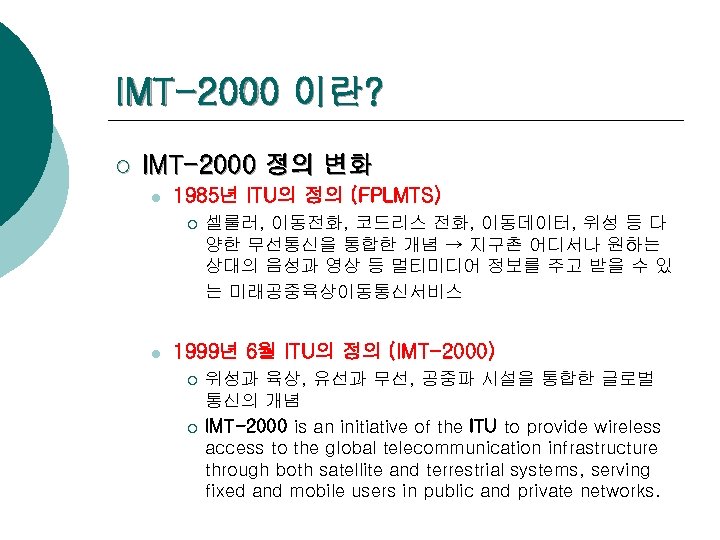

IMT-2000 이란? ¡ IMT-2000 정의 변화 l 1985년 ITU의 정의 (FPLMTS) ¡ l 셀룰러, 이동전화, 코드리스 전화, 이동데이터, 위성 등 다 양한 무선통신을 통합한 개념 → 지구촌 어디서나 원하는 상대의 음성과 영상 등 멀티미디어 정보를 주고 받을 수 있 는 미래공중육상이동통신서비스 1999년 6월 ITU의 정의 (IMT-2000) ¡ ¡ 위성과 육상, 유선과 무선, 공중파 시설을 통합한 글로벌 통신의 개념 IMT-2000 is an initiative of the ITU to provide wireless access to the global telecommunication infrastructure through both satellite and terrestrial systems, serving fixed and mobile users in public and private networks.

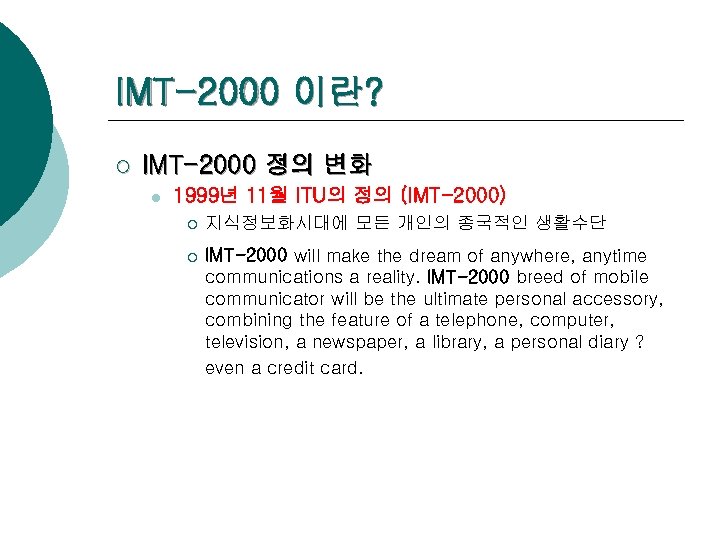

IMT-2000 이란? ¡ IMT-2000 정의 변화 l 1999년 11월 ITU의 정의 (IMT-2000) ¡ 지식정보화시대에 모든 개인의 종국적인 생활수단 ¡ IMT-2000 will make the dream of anywhere, anytime communications a reality. IMT-2000 breed of mobile communicator will be the ultimate personal accessory, combining the feature of a telephone, computer, television, a newspaper, a library, a personal diary ? even a credit card.

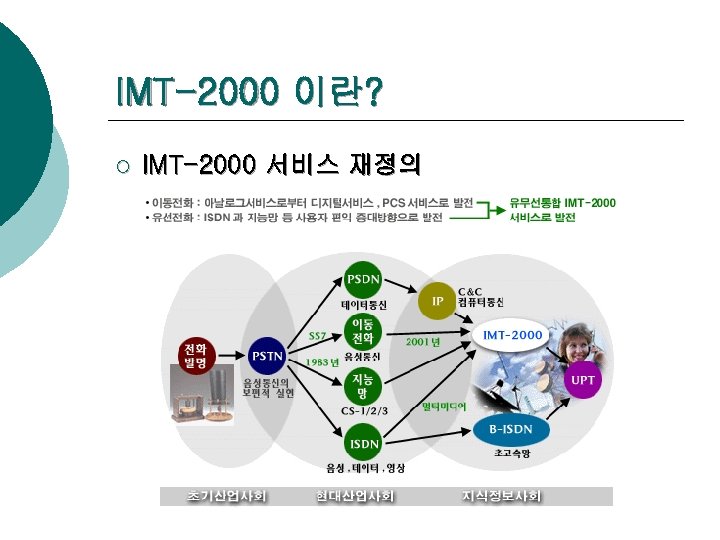

IMT-2000 이란? ¡ IMT-2000 서비스 재정의

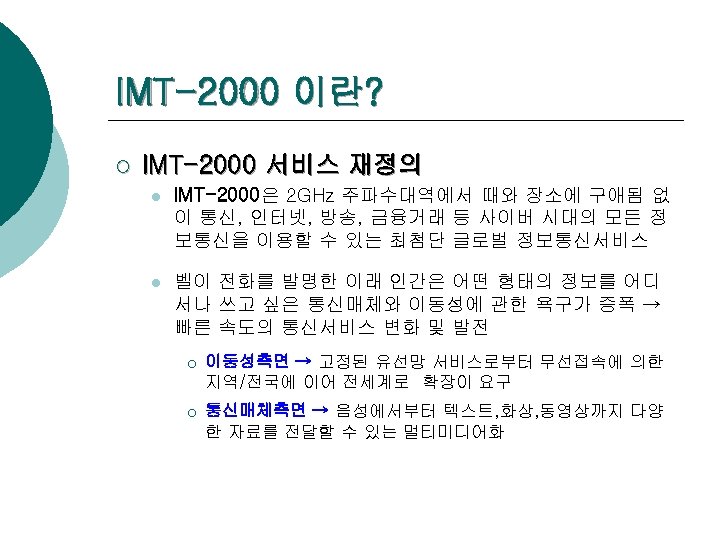

IMT-2000 이란? ¡ IMT-2000 서비스 재정의 l IMT-2000은 2 GHz 주파수대역에서 때와 장소에 구애됨 없 이 통신, 인터넷, 방송, 금융거래 등 사이버 시대의 모든 정 보통신을 이용할 수 있는 최첨단 글로벌 정보통신서비스 l 벨이 전화를 발명한 이래 인간은 어떤 형태의 정보를 어디 서나 쓰고 싶은 통신매체와 이동성에 관한 욕구가 증폭 → 빠른 속도의 통신서비스 변화 및 발전 ¡ 이동성측면 → 고정된 유선망 서비스로부터 무선접속에 의한 지역/전국에 이어 전세계로 확장이 요구 ¡ 통신매체측면 → 음성에서부터 텍스트, 화상, 동영상까지 다양 한 자료를 전달할 수 있는 멀티미디어화

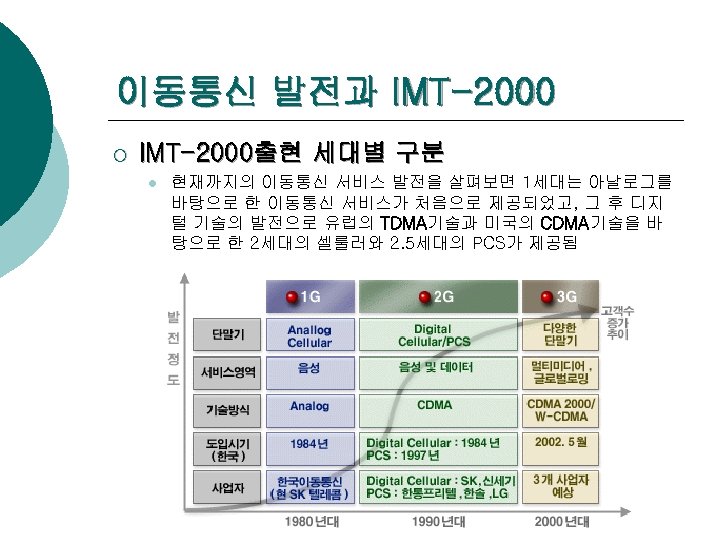

이동통신 발전과 IMT-2000 ¡ IMT-2000출현 세대별 구분 l 현재까지의 이동통신 서비스 발전을 살펴보면 1세대는 아날로그를 바탕으로 한 이동통신 서비스가 처음으로 제공되었고, 그 후 디지 털 기술의 발전으로 유럽의 TDMA기술과 미국의 CDMA기술을 바 탕으로 한 2세대의 셀룰러와 2. 5세대의 PCS가 제공됨

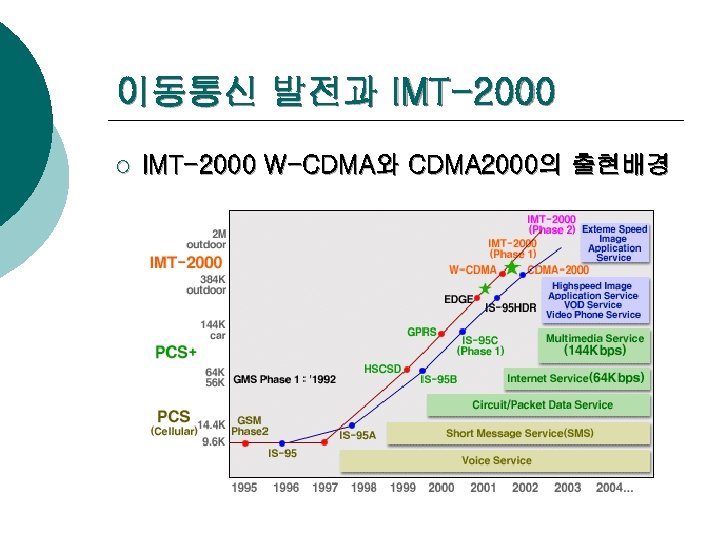

이동통신 발전과 IMT-2000 ¡ IMT-2000 W-CDMA와 CDMA 2000의 출현배경

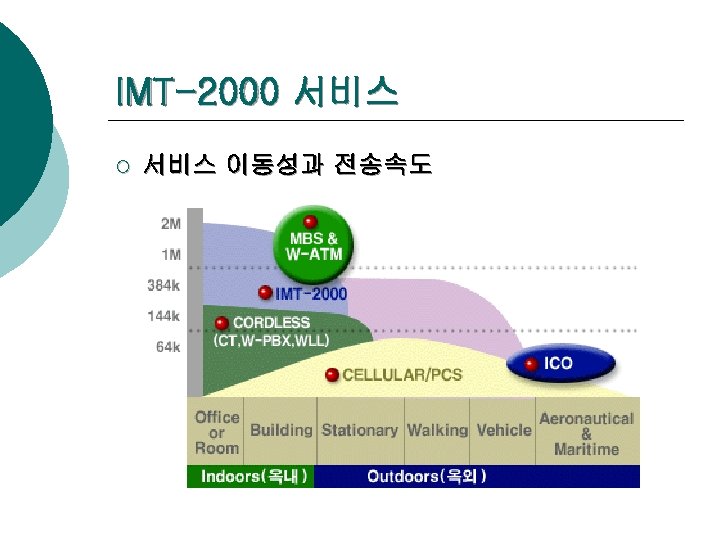

IMT-2000 서비스 ¡ 서비스 이동성과 전송속도

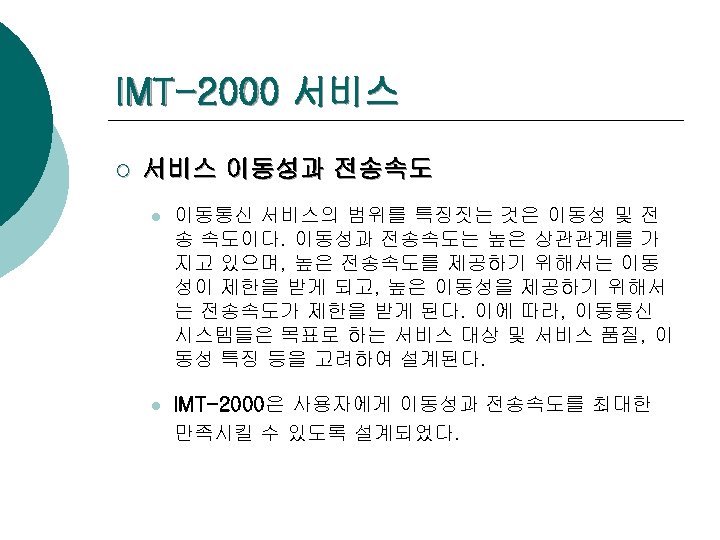

IMT-2000 서비스 ¡ 서비스 이동성과 전송속도 l 이동통신 서비스의 범위를 특징짓는 것은 이동성 및 전 송 속도이다. 이동성과 전송속도는 높은 상관관계를 가 지고 있으며, 높은 전송속도를 제공하기 위해서는 이동 성이 제한을 받게 되고, 높은 이동성을 제공하기 위해서 는 전송속도가 제한을 받게 된다. 이에 따라, 이동통신 시스템들은 목표로 하는 서비스 대상 및 서비스 품질, 이 동성 특징 등을 고려하여 설계된다. l IMT-2000은 사용자에게 이동성과 전송속도를 최대한 만족시킬 수 있도록 설계되었다.

IMT-2000 서비스 ¡ IMT-2000 서비스 범위

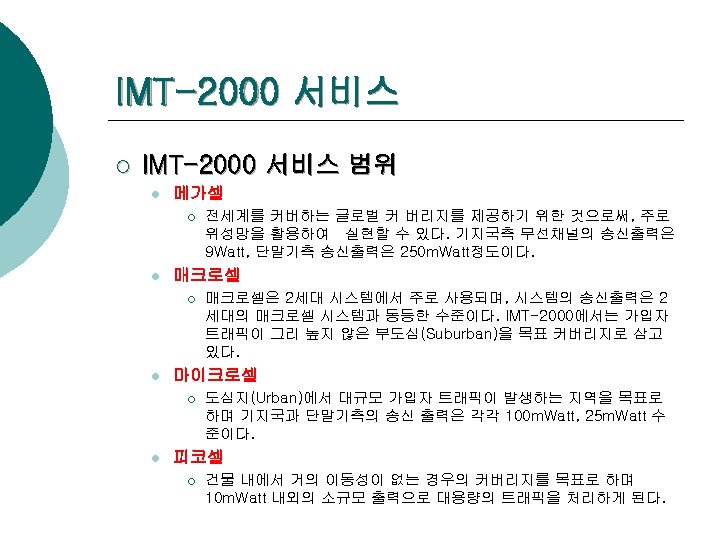

IMT-2000 서비스 ¡ IMT-2000 서비스 범위 l 메가셀 ¡ l 매크로셀은 2세대 시스템에서 주로 사용되며, 시스템의 송신출력은 2 세대의 매크로셀 시스템과 동등한 수준이다. IMT-2000에서는 가입자 트래픽이 그리 높지 않은 부도심(Suburban)을 목표 커버리지로 삼고 있다. 마이크로셀 ¡ l 전세계를 커버하는 글로벌 커 버리지를 제공하기 위한 것으로써, 주로 위성망을 활용하여 실현할 수 있다. 기지국측 무선채널의 송신출력은 9 Watt, 단말기측 송신출력은 250 m. Watt정도이다. 도심지(Urban)에서 대규모 가입자 트래픽이 발생하는 지역을 목표로 하며 기지국과 단말기측의 송신 출력은 각각 100 m. Watt, 25 m. Watt 수 준이다. 피코셀 ¡ 건물 내에서 거의 이동성이 없는 경우의 커버리지를 목표로 하며 10 m. Watt 내외의 소규모 출력으로 대용량의 트래픽을 처리하게 된다.

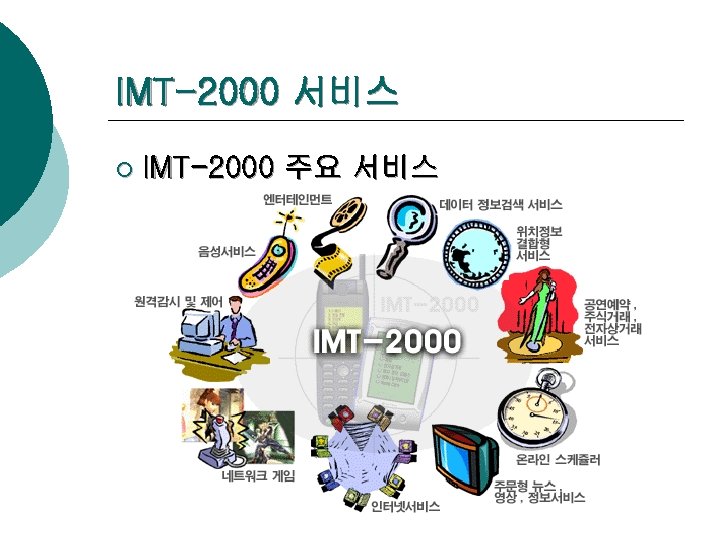

IMT-2000 서비스 ¡ IMT-2000 주요 서비스

IMT-2000 서비스 ¡ IMT-2000 서비스가 구현된 미래세계 l IMT-2000 서비스를 이해하기 위해 IMT-2000서비스가 일반화 된 통신생활

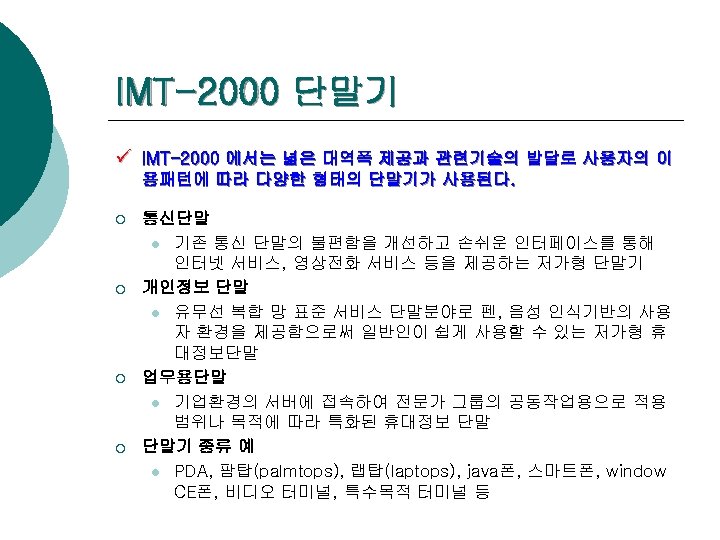

IMT-2000 단말기 ü IMT-2000 에서는 넓은 대역폭 제공과 관련기술의 발달로 사용자의 이 용패턴에 따라 다양한 형태의 단말기가 사용된다. ¡ ¡ 통신단말 l 기존 통신 단말의 불편함을 개선하고 손쉬운 인터페이스를 통해 인터넷 서비스, 영상전화 서비스 등을 제공하는 저가형 단말기 개인정보 단말 l 유무선 복합 망 표준 서비스 단말분야로 펜, 음성 인식기반의 사용 자 환경을 제공함으로써 일반인이 쉽게 사용할 수 있는 저가형 휴 대정보단말 업무용단말 l 기업환경의 서버에 접속하여 전문가 그룹의 공동작업용으로 적용 범위나 목적에 따라 특화된 휴대정보 단말 단말기 종류 예 l PDA, 팜탑(palmtops), 랩탑(laptops), java폰, 스마트폰, window CE폰, 비디오 터미널, 특수목적 터미널 등

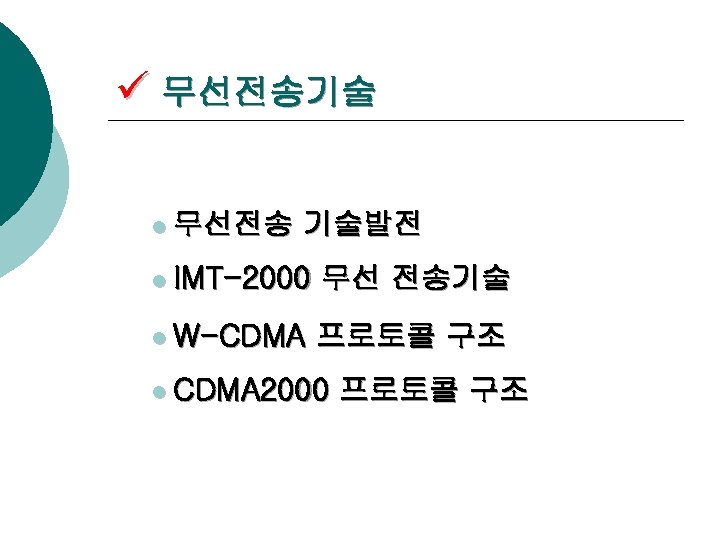

ü 무선전송기술 l 무선전송 기술발전 l IMT-2000 무선 전송기술 l W-CDMA 프로토콜 구조 l CDMA 2000 프로토콜 구조

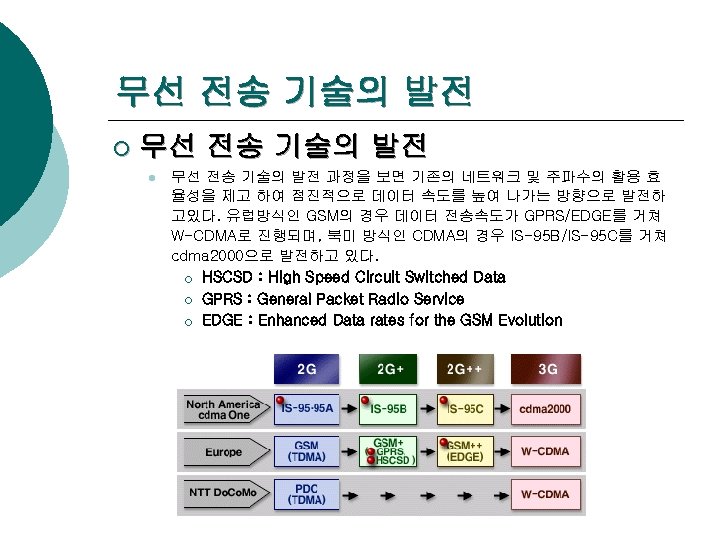

무선 전송 기술의 발전 ¡ 무선 전송 기술의 발전 l 무선 전송 기술의 발전 과정을 보면 기존의 네트워크 및 주파수의 활용 효 율성을 제고 하여 점진적으로 데이터 속도를 높여 나가는 방향으로 발전하 고있다. 유럽방식인 GSM의 경우 데이터 전송속도가 GPRS/EDGE를 거쳐 W-CDMA로 진행되며, 북미 방식인 CDMA의 경우 IS-95 B/IS-95 C를 거쳐 cdma 2000으로 발전하고 있다. ¡ HSCSD : High Speed Circuit Switched Data ¡ GPRS : General Packet Radio Service ¡ EDGE : Enhanced Data rates for the GSM Evolution

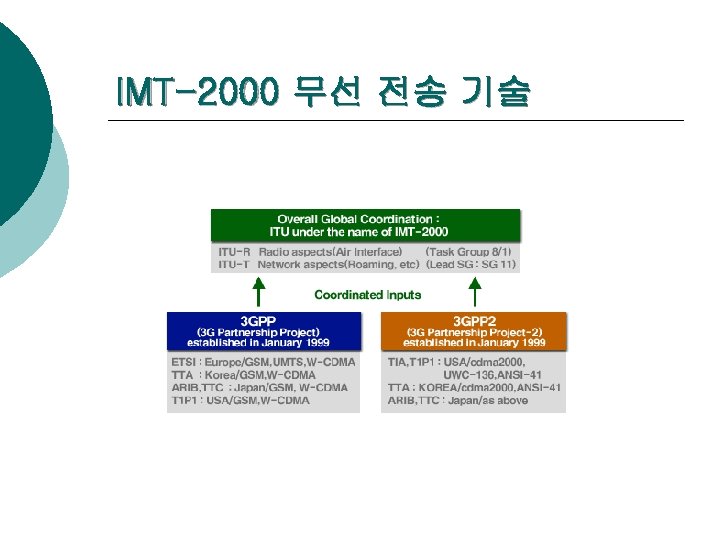

IMT-2000 무선 전송 기술

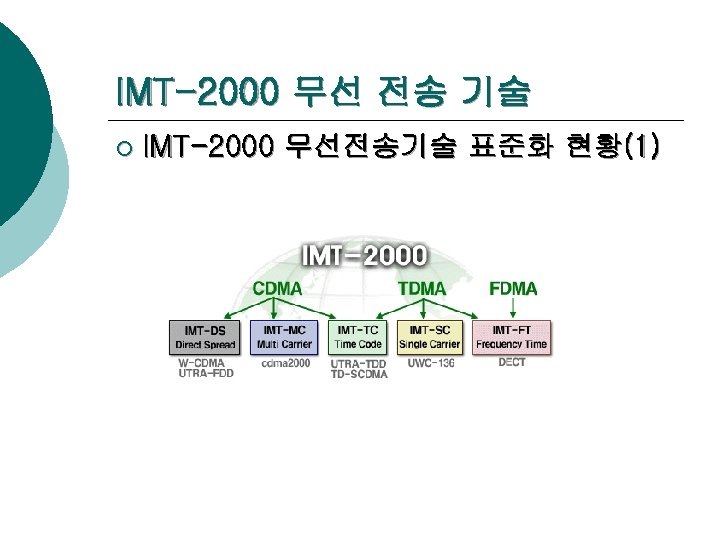

IMT-2000 무선 전송 기술 ¡ IMT-2000 무선전송기술 표준화 현황(1)

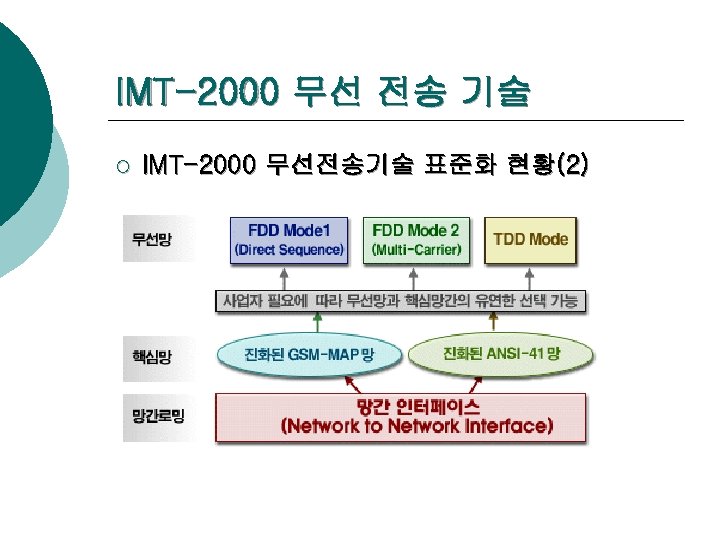

IMT-2000 무선 전송 기술 ¡ IMT-2000 무선전송기술 표준화 현황(2)

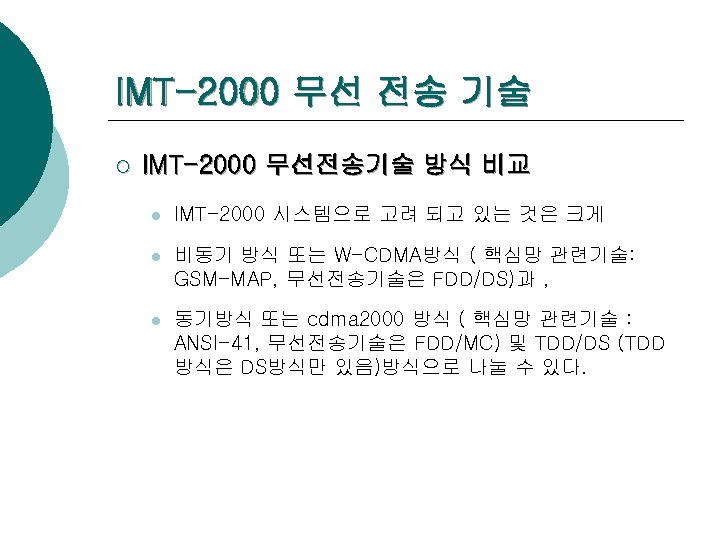

IMT-2000 무선 전송 기술 ¡ IMT-2000 무선전송기술 방식 비교 l IMT-2000 시스템으로 고려 되고 있는 것은 크게 l 비동기 방식 또는 W-CDMA방식 ( 핵심망 관련기술: GSM-MAP, 무선전송기술은 FDD/DS)과 , l 동기방식 또는 cdma 2000 방식 ( 핵심망 관련기술 : ANSI-41, 무선전송기술은 FDD/MC) 및 TDD/DS (TDD 방식은 DS방식만 있음)방식으로 나눌 수 있다.

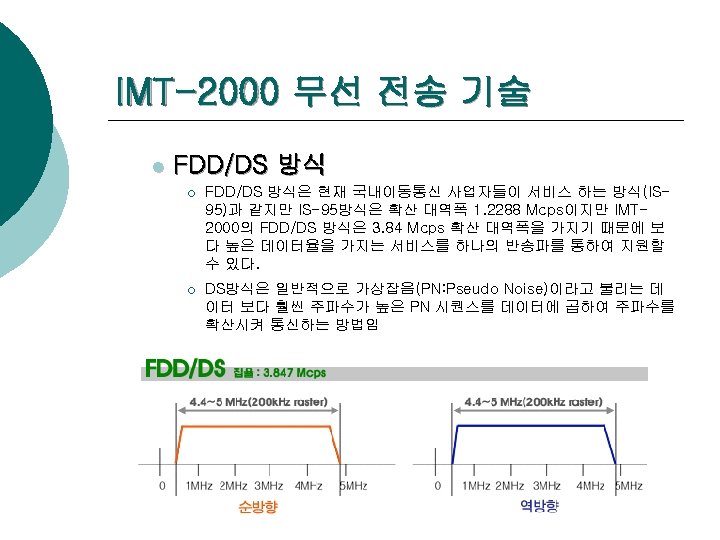

IMT-2000 무선 전송 기술 l FDD/DS 방식 ¡ FDD/DS 방식은 현재 국내이동통신 사업자들이 서비스 하는 방식(IS 95)과 같지만 IS-95방식은 확산 대역폭 1. 2288 Mcps이지만 IMT 2000의 FDD/DS 방식은 3. 84 Mcps 확산 대역폭을 가지기 때문에 보 다 높은 데이터율을 가지는 서비스를 하나의 반송파를 통하여 지원할 수 있다. ¡ DS방식은 일반적으로 가상잡음(PN: Pseudo Noise)이라고 불리는 데 이터 보다 훨씬 주파수가 높은 PN 시퀀스를 데이터에 곱하여 주파수를 확산시켜 통신하는 방법임

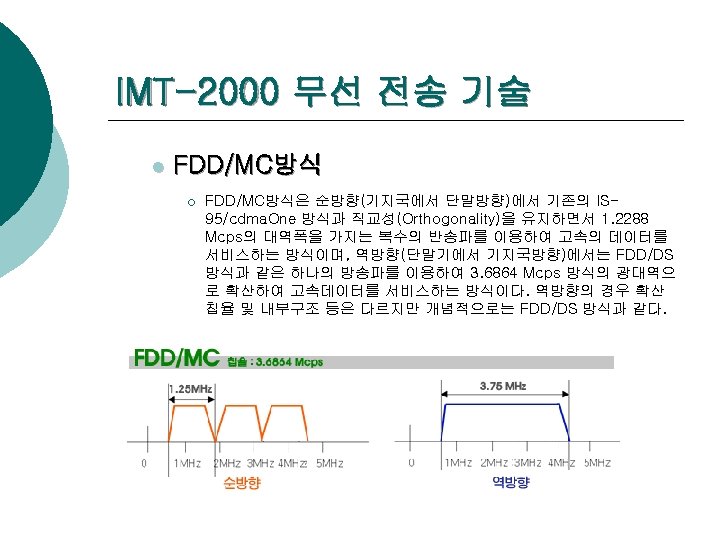

IMT-2000 무선 전송 기술 l FDD/MC방식 ¡ FDD/MC방식은 순방향(기지국에서 단말방향)에서 기존의 IS 95/cdma. One 방식과 직교성(Orthogonality)을 유지하면서 1. 2288 Mcps의 대역폭을 가지는 복수의 반송파를 이용하여 고속의 데이터를 서비스하는 방식이며, 역방향(단말기에서 기지국방향)에서는 FDD/DS 방식과 같은 하나의 방송파를 이용하여 3. 6864 Mcps 방식의 광대역으 로 확산하여 고속데이터를 서비스하는 방식이다. 역방향의 경우 확산 칩율 및 내부구조 등은 다르지만 개념적으로는 FDD/DS 방식과 같다.

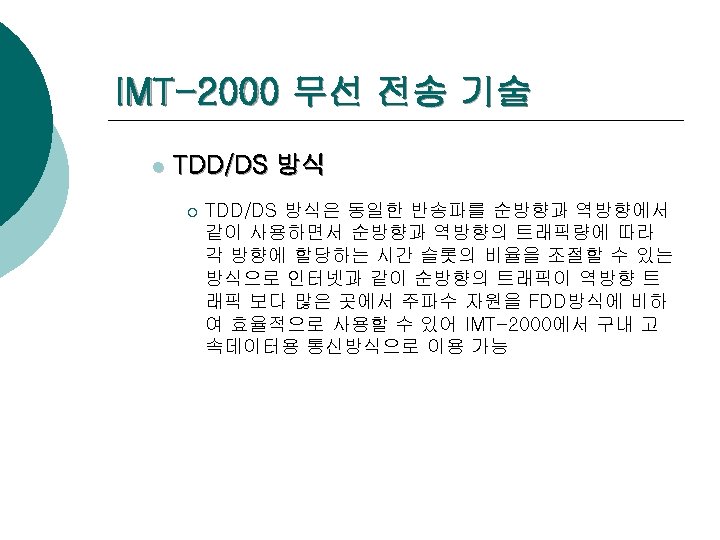

IMT-2000 무선 전송 기술 l TDD/DS 방식 ¡ TDD/DS 방식은 동일한 반송파를 순방향과 역방향에서 같이 사용하면서 순방향과 역방향의 트래픽량에 따라 각 방향에 할당하는 시간 슬롯의 비율을 조절할 수 있는 방식으로 인터넷과 같이 순방향의 트래픽이 역방향 트 래픽 보다 많은 곳에서 주파수 자원을 FDD방식에 비하 여 효율적으로 사용할 수 있어 IMT-2000에서 구내 고 속데이터용 통신방식으로 이용 가능

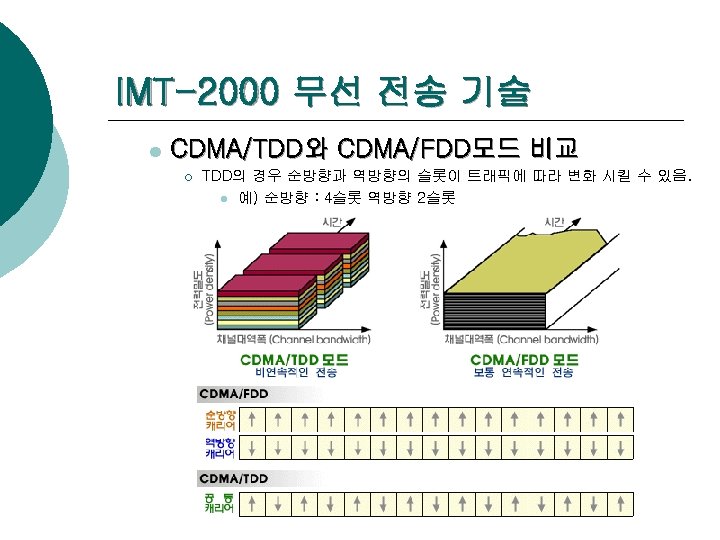

IMT-2000 무선 전송 기술 l CDMA/TDD와 CDMA/FDD모드 비교 ¡ TDD의 경우 순방향과 역방향의 슬롯이 트래픽에 따라 변화 시킬 수 있음. l 예) 순방향 : 4슬롯 역방향 2슬롯

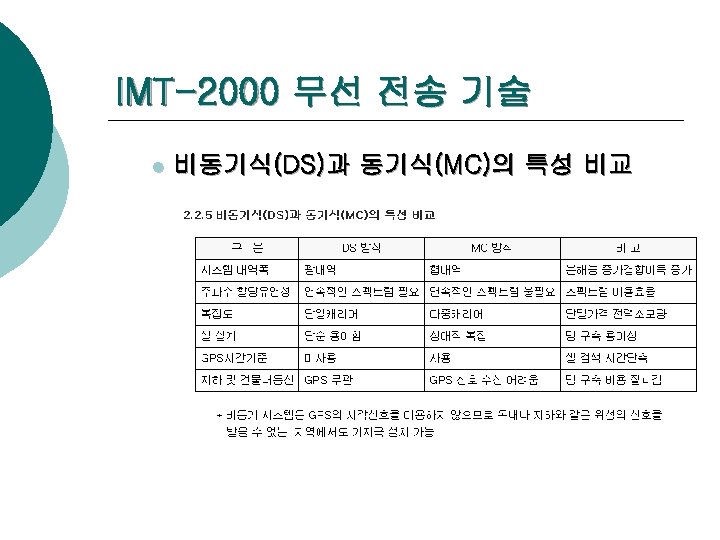

IMT-2000 무선 전송 기술 l 비동기식(DS)과 동기식(MC)의 특성 비교

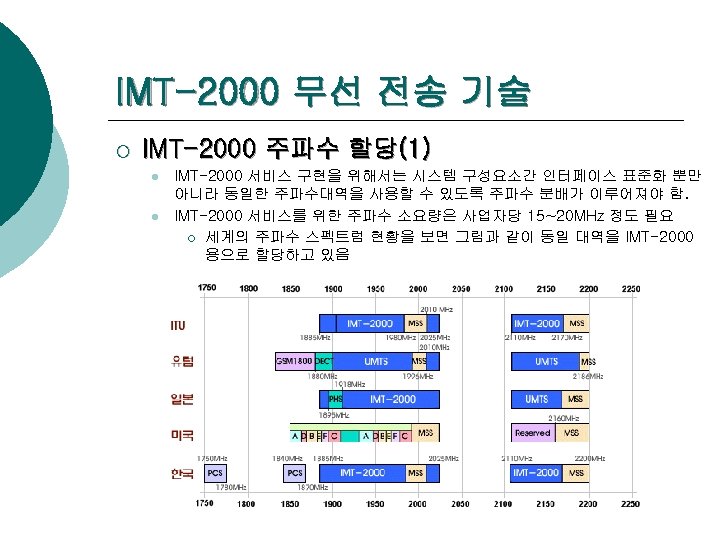

IMT-2000 무선 전송 기술 ¡ IMT-2000 주파수 할당(1) l l IMT-2000 서비스 구현을 위해서는 시스템 구성요소간 인터페이스 표준화 뿐만 아니라 동일한 주파수대역을 사용할 수 있도록 주파수 분배가 이루어져야 함. IMT-2000 서비스를 위한 주파수 소요량은 사업자당 15~20 MHz 정도 필요 ¡ 세계의 주파수 스펙트럼 현황을 보면 그림과 같이 동일 대역을 IMT-2000 용으로 할당하고 있음

IMT-2000 무선 전송 기술 ¡ IMT-2000 주파수 할당(2) l 국내의 경우, IMT-2000용으로 배정된 주파수는 230 MHz 이며, l 상 하향 주파수 대칭형의 120 MHz(FDD), 비대칭형의 50 MHz(TDD) 대역 이 육상이동용 주파수 이고 l 이동위성업무용(MSS: Mobile Satellite Service)으로 상하 대칭형 60 MHz 할당되어 있음

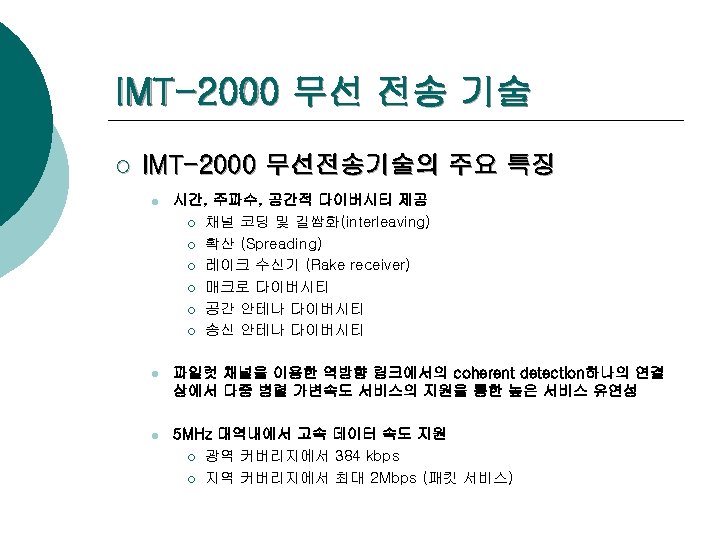

IMT-2000 무선 전송 기술 ¡ IMT-2000 무선전송기술의 주요 특징 l 시간, 주파수, 공간적 다이버시티 제공 ¡ 채널 코딩 및 길쌈화(interleaving) ¡ 확산 (Spreading) ¡ 레이크 수신기 (Rake receiver) ¡ 매크로 다이버시티 ¡ 공간 안테나 다이버시티 ¡ 송신 안테나 다이버시티 l 파일럿 채널을 이용한 역방향 링크에서의 coherent detection하나의 연결 상에서 다중 병렬 가변속도 서비스의 지원을 통한 높은 서비스 유연성 l 5 MHz 대역내에서 고속 데이터 속도 지원 ¡ 광역 커버리지에서 384 kbps ¡ 지역 커버리지에서 최대 2 Mbps (패킷 서비스)

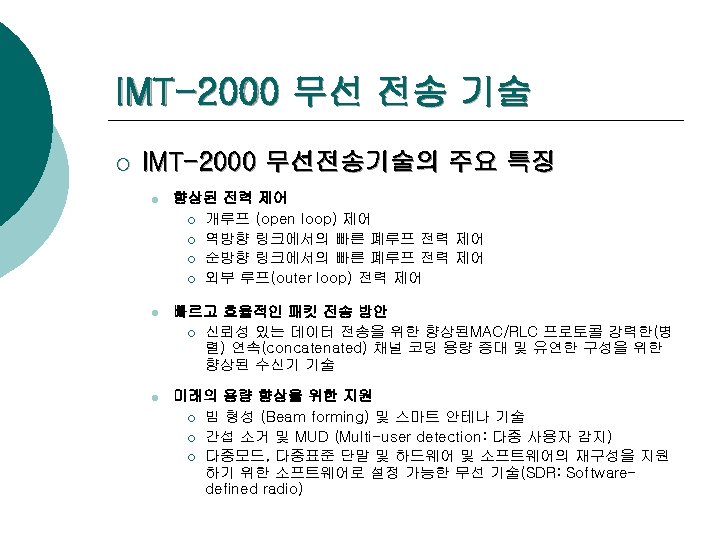

IMT-2000 무선 전송 기술 ¡ IMT-2000 무선전송기술의 주요 특징 l 향상된 전력 제어 ¡ 개루프 (open loop) 제어 ¡ 역방향 링크에서의 빠른 폐루프 전력 제어 ¡ 순방향 링크에서의 빠른 폐루프 전력 제어 ¡ 외부 루프(outer loop) 전력 제어 l 빠르고 효율적인 패킷 전송 방안 ¡ 신뢰성 있는 데이터 전송을 위한 향상된MAC/RLC 프로토콜 강력한(병 렬) 연속(concatenated) 채널 코딩 용량 증대 및 유연한 구성을 위한 향상된 수신기 기술 l 미래의 용량 향상을 위한 지원 ¡ 빔 형성 (Beam forming) 및 스마트 안테나 기술 ¡ 간섭 소거 및 MUD (Multi-user detection: 다중 사용자 감지) ¡ 다중모드, 다중표준 단말 및 하드웨어 및 소프트웨어의 재구성을 지원 하기 위한 소프트웨어로 설정 가능한 무선 기술(SDR: Softwaredefined radio)

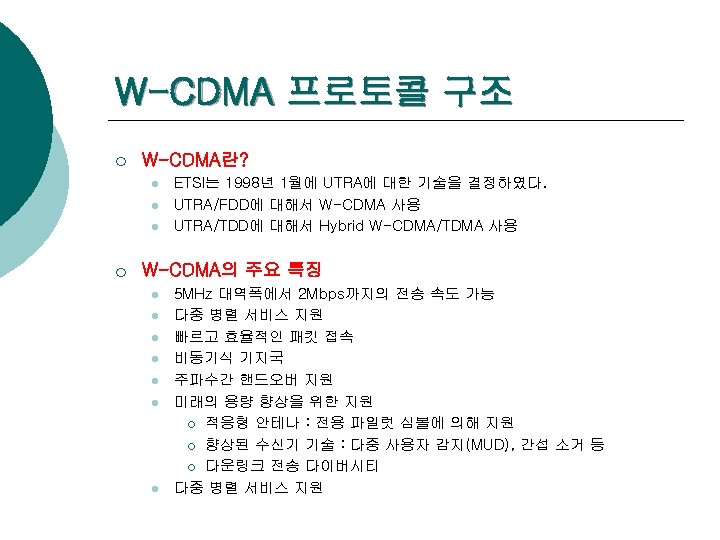

W-CDMA 프로토콜 구조 ¡ W-CDMA란? l l l ¡ ETSI는 1998년 1월에 UTRA에 대한 기술을 결정하였다. UTRA/FDD에 대해서 W-CDMA 사용 UTRA/TDD에 대해서 Hybrid W-CDMA/TDMA 사용 W-CDMA의 주요 특징 l l l l 5 MHz 대역폭에서 2 Mbps까지의 전송 속도 가능 다중 병렬 서비스 지원 빠르고 효율적인 패킷 접속 비동기식 기지국 주파수간 핸드오버 지원 미래의 용량 향상을 위한 지원 ¡ 적응형 안테나 : 전용 파일럿 심볼에 의해 지원 ¡ 향상된 수신기 기술 : 다중 사용자 감지(MUD), 간섭 소거 등 ¡ 다운링크 전송 다이버시티 다중 병렬 서비스 지원

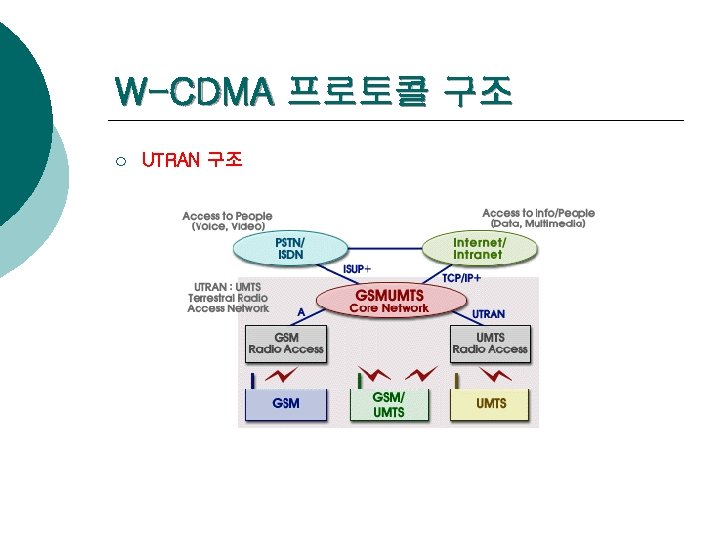

W-CDMA 프로토콜 구조 ¡ UTRAN 구조

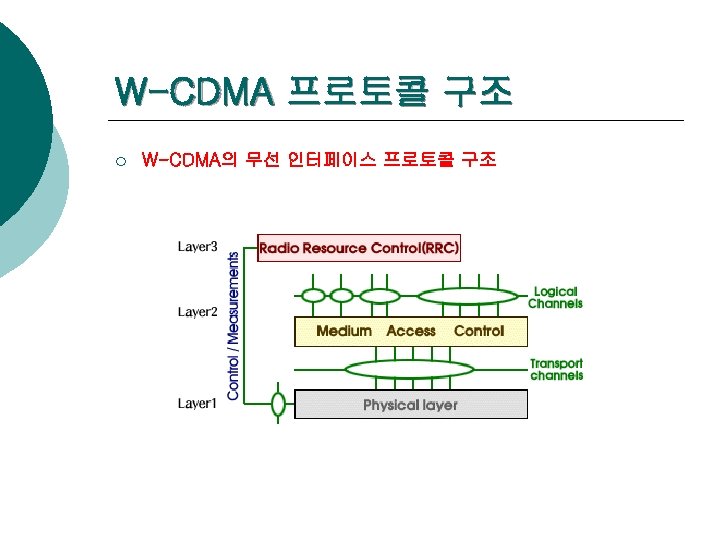

W-CDMA 프로토콜 구조 ¡ W-CDMA의 무선 인터페이스 프로토콜 구조

W-CDMA 프로토콜 구조 ¡ UTRA 채널 구성 l l l 물리채널 - 실제로 데이터를 전달한다. 전송채널 - 물리 계층과 MAC을 연결한다 논리채널 - MAC과 RLC를 연결한다.

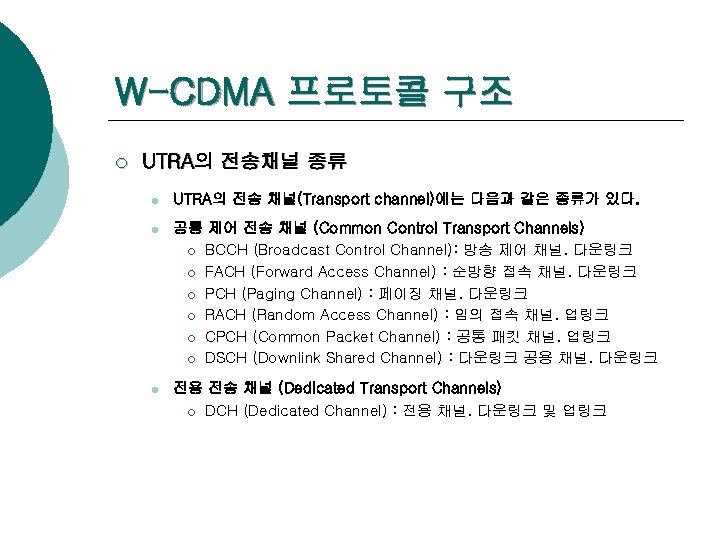

W-CDMA 프로토콜 구조 ¡ UTRA의 전송채널 종류 l UTRA의 전송 채널(Transport channel)에는 다음과 같은 종류가 있다. l 공통 제어 전송 채널 (Common Control Transport Channels) ¡ BCCH (Broadcast Control Channel): 방송 제어 채널. 다운링크 ¡ FACH (Forward Access Channel) : 순방향 접속 채널. 다운링크 ¡ PCH (Paging Channel) : 페이징 채널. 다운링크 ¡ RACH (Random Access Channel) : 임의 접속 채널. 업링크 ¡ CPCH (Common Packet Channel) : 공통 패킷 채널. 업링크 ¡ DSCH (Downlink Shared Channel) : 다운링크 공용 채널. 다운링크 l 전용 전송 채널 (Dedicated Transport Channels) ¡ DCH (Dedicated Channel) : 전용 채널. 다운링크 및 업링크

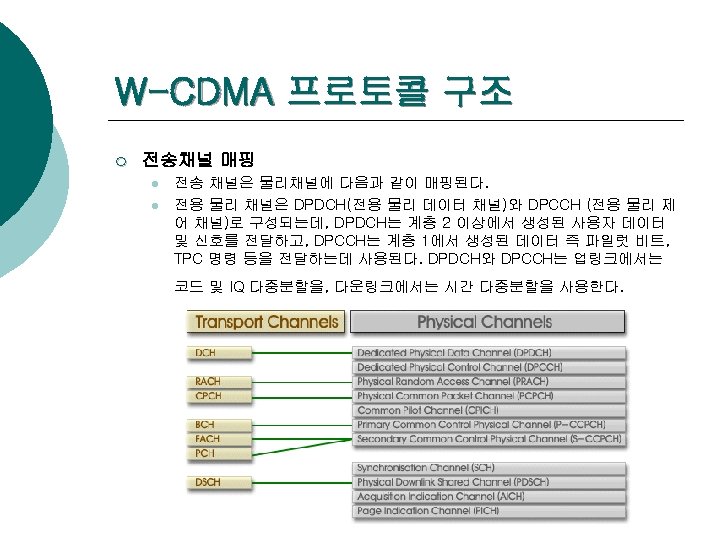

W-CDMA 프로토콜 구조 ¡ 전송채널 매핑 l l 전송 채널은 물리채널에 다음과 같이 매핑된다. 전용 물리 채널은 DPDCH(전용 물리 데이터 채널)와 DPCCH (전용 물리 제 어 채널)로 구성되는데, DPDCH는 계층 2 이상에서 생성된 사용자 데이터 및 신호를 전달하고, DPCCH는 계층 1에서 생성된 데이터 즉 파일럿 비트, TPC 명령 등을 전달하는데 사용된다. DPDCH와 DPCCH는 업링크에서는 코드 및 IQ 다중분할을, 다운링크에서는 시간 다중분할을 사용한다.

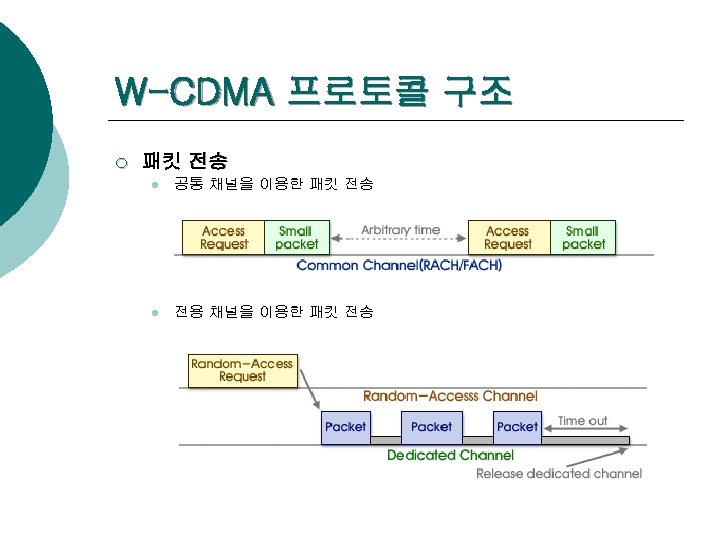

W-CDMA 프로토콜 구조 ¡ 패킷 전송 l 공통 채널을 이용한 패킷 전송 l 전용 채널을 이용한 패킷 전송

W-CDMA 프로토콜 구조 ¡ 비동기란? l ¡ W-CDMA가 비동기식 기지국을 사용하는 이유는? l ¡ 기지국과 단말간의 신호교환에 있어, 이 두 시스템이 외부의 정확한 시간 기준에 따라 동기를 맞추어야 하는 경우를 동기식, 이와 같은 외부 기준 시 간에 맞추지 않고 단말과 기지국 간의 신호에 따라 스스로 동기를 맞추는 경우를 비동기식이라고 한다. 구축이 용이 : 특히 실내에서 외부 시스템에 대한 종속성이 없음 (예: GPS) 그렇지만, 시스템이 동기식에 비해 복잡해진다는 단점이 있음 비동기식 시스템에서의 셀 검색 방법은? l l 모든 셀은 각각 다른 스크램블 코드와 공통 동기 코드를 전송 (primary 및 secondary SCH로 전송) ¡ 슬롯 동기 검색 : primary SCH 상에서 matched filter 방식 이용 ¡ 프레임 동기 및 코드 그룹 검색 : secondary SCH 상에서 matched filter 방식 이용 ¡ 코드 그룹 내에서 스크램블 코드를 correlation에 의해 검색 BCCH 획득

W-CDMA 프로토콜 구조 ¡ 동기 시스템과 비동기 시스템의 셀 검색 l 동기시스템에서 각 기지국은 시작시간을 달리한 같은 파일럿 코드를 전송 하며, 단말기는 이러한 파일럿 코드의 시간차를 가지고 기지국을 구별 할 수 있다. l 비동기 시스템은 슬롯 동기와 스크램블링 코드에 의해 기지국을 검색한다

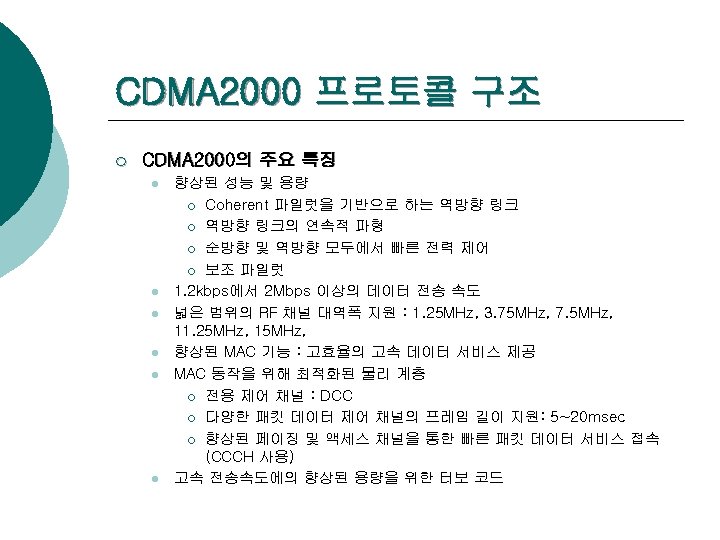

CDMA 2000 프로토콜 구조 ¡ CDMA 2000의 주요 특징 l l l 향상된 성능 및 용량 ¡ Coherent 파일럿을 기반으로 하는 역방향 링크 ¡ 역방향 링크의 연속적 파형 ¡ 순방향 및 역방향 모두에서 빠른 전력 제어 ¡ 보조 파일럿 1. 2 kbps에서 2 Mbps 이상의 데이터 전송 속도 넓은 범위의 RF 채널 대역폭 지원 : 1. 25 MHz, 3. 75 MHz, 7. 5 MHz, 11. 25 MHz, 15 MHz, 향상된 MAC 기능 : 고효율의 고속 데이터 서비스 제공 MAC 동작을 위해 최적화된 물리 계층 ¡ 전용 제어 채널 : DCC ¡ 다양한 패킷 데이터 제어 채널의 프레임 길이 지원: 5~20 msec ¡ 향상된 페이징 및 액세스 채널을 통한 빠른 패킷 데이터 서비스 접속 (CCCH 사용) 고속 전송속도에의 향상된 용량을 위한 터보 코드

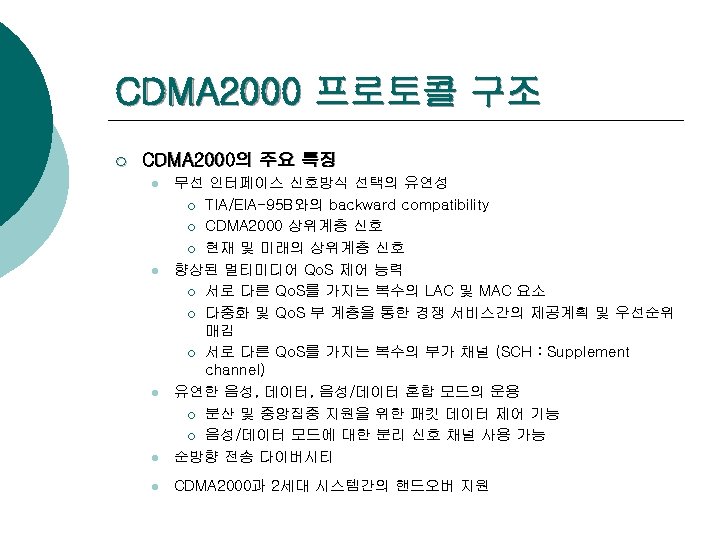

CDMA 2000 프로토콜 구조 ¡ CDMA 2000의 주요 특징 l 무선 인터페이스 신호방식 선택의 유연성 ¡ TIA/EIA-95 B와의 backward compatibility ¡ CDMA 2000 상위계층 신호 ¡ 현재 및 미래의 상위계층 신호 향상된 멀티미디어 Qo. S 제어 능력 ¡ 서로 다른 Qo. S를 가지는 복수의 LAC 및 MAC 요소 ¡ 다중화 및 Qo. S 부 계층을 통한 경쟁 서비스간의 제공계획 및 우선순위 매김 ¡ 서로 다른 Qo. S를 가지는 복수의 부가 채널 (SCH : Supplement channel) 유연한 음성, 데이터, 음성/데이터 혼합 모드의 운용 ¡ 분산 및 중앙집중 지원을 위한 패킷 데이터 제어 기능 ¡ 음성/데이터 모드에 대한 분리 신호 채널 사용 가능 순방향 전송 다이버시티 l CDMA 2000과 2세대 시스템간의 핸드오버 지원 l l l

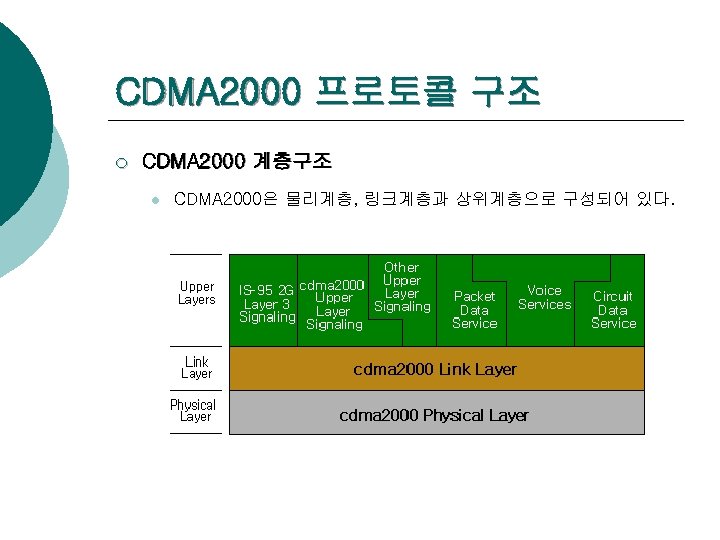

CDMA 2000 프로토콜 구조 ¡ CDMA 2000 계층구조 l CDMA 2000은 물리계층, 링크계층과 상위계층으로 구성되어 있다.

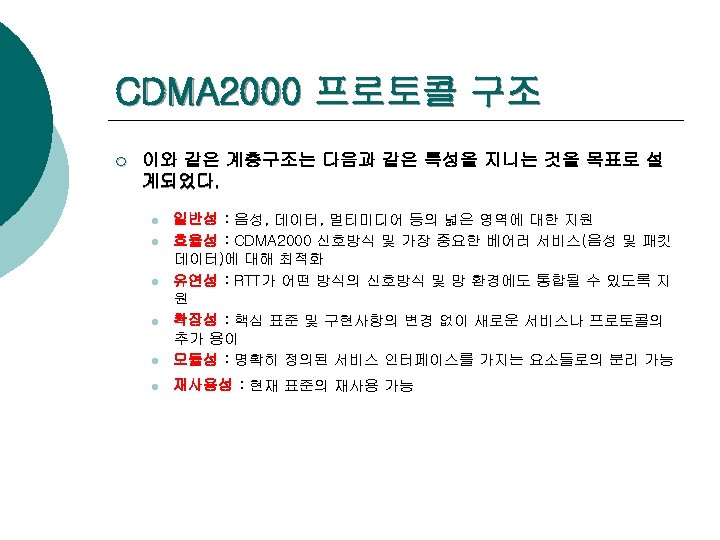

CDMA 2000 프로토콜 구조 ¡ 이와 같은 계층구조는 다음과 같은 특성을 지니는 것을 목표로 설 계되었다. l 일반성 : 음성, 데이터, 멀티미디어 등의 넓은 영역에 대한 지원 효율성 : CDMA 2000 신호방식 및 가장 중요한 베어러 서비스(음성 및 패킷 데이터)에 대해 최적화 유연성 : RTT가 어떤 방식의 신호방식 및 망 환경에도 통합될 수 있도록 지 원 확장성 : 핵심 표준 및 구현사항의 변경 없이 새로운 서비스나 프로토콜의 추가 용이 모듈성 : 명확히 정의된 서비스 인터페이스를 가지는 요소들로의 분리 가능 l 재사용성 : 현재 표준의 재사용 가능 l l

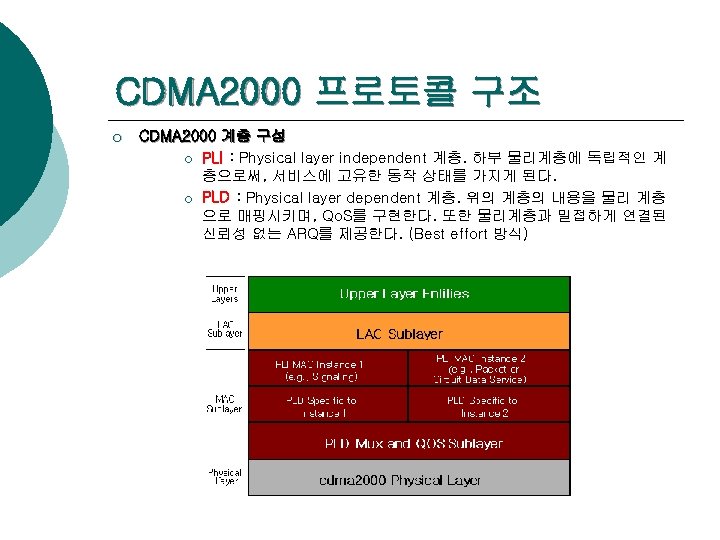

CDMA 2000 프로토콜 구조 ¡ CDMA 2000 계층 구성 ¡ PLI : Physical layer independent 계층. 하부 물리계층에 독립적인 계 층으로써, 서비스에 고유한 동작 상태를 가지게 된다. ¡ PLD : Physical layer dependent 계층. 위의 계층의 내용을 물리 계층 으로 매핑시키며, Qo. S를 구현한다. 또한 물리계층과 밀접하게 연결된 신뢰성 없는 ARQ를 제공한다. (Best effort 방식)

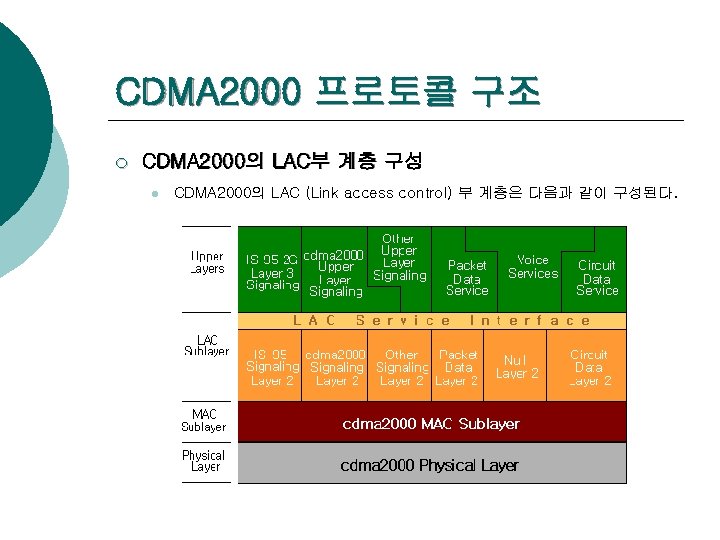

CDMA 2000 프로토콜 구조 ¡ CDMA 2000의 LAC부 계층 구성 l CDMA 2000의 LAC (Link access control) 부 계층은 다음과 같이 구성된다.

CDMA 2000 프로토콜 구조 ¡ CDMA 2000 채널 구성 l CDMA 2000의 논리 및 물리 채널은 다음과 같이 구성된다.

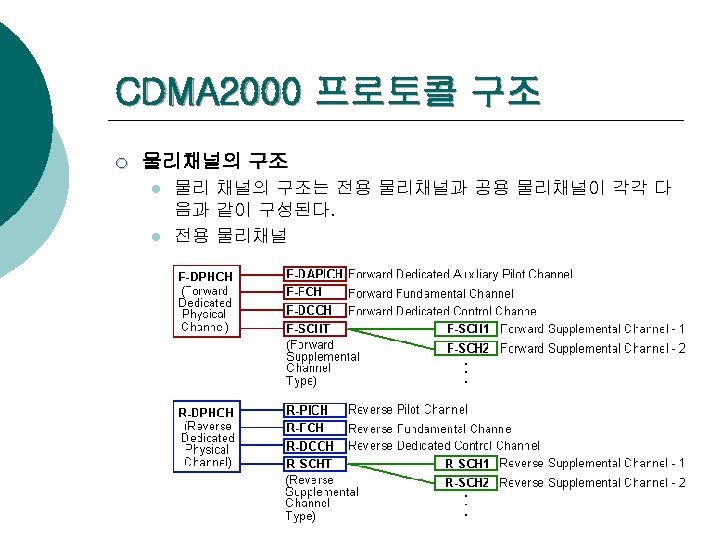

CDMA 2000 프로토콜 구조 ¡ 물리채널의 구조 l l 물리 채널의 구조는 전용 물리채널과 공용 물리채널이 각각 다 음과 같이 구성된다. 전용 물리채널

CDMA 2000 프로토콜 구조 ¡ 물리채널의 구조 l 전용 물리채널 ¡ R-PICH : 역방향 파일럿 채널. 빠른 순방향 전력 제어 명령과 함께 시 다 중 분할되어 사용. 연속적인 채널 예측 및 역방향 링크 전력 제어 수치 제 공. ¡ R-FCH : 역방향 기본 채널. 가변 전송속도. 20 msec의 프레임 길이 내에 두개의 속도 집합 지원 (Rate set 1 : 9. 6 kbps, Rate set 2 : 14. 4 kbps), 빠른 MAC 신호전송을 위해 9600 bps의 5 msec 프레임 길이 지원. ¡ R-SCH : 역방향 부가 채널. 고속 서비스에 사용. 20 msec의 프레임 길이. ¡ R-DCCH : 역방향 전용 제어 채널. 9. 6고정 데이터 속도. 20 msec의 프 레임 길이. 빠른 MAC 신호전송을 위해 9600 bps의 5 msec 프레임 길이 지원. DTX (비연속 전송) 지원.

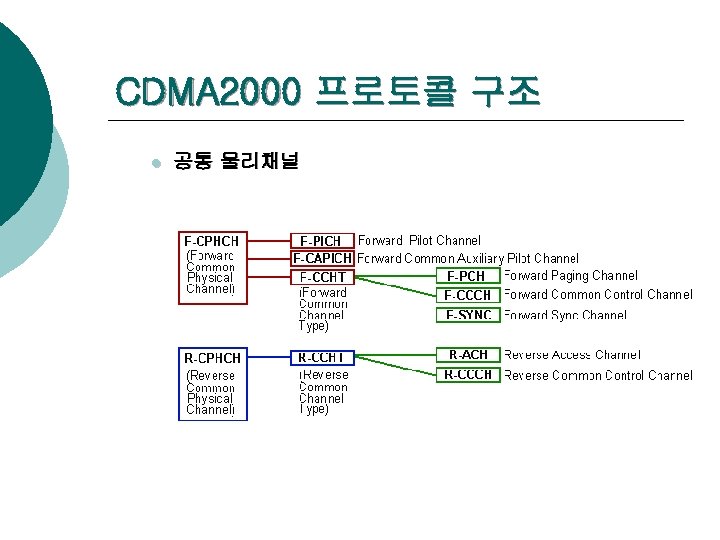

CDMA 2000 프로토콜 구조 l 공통 물리채널

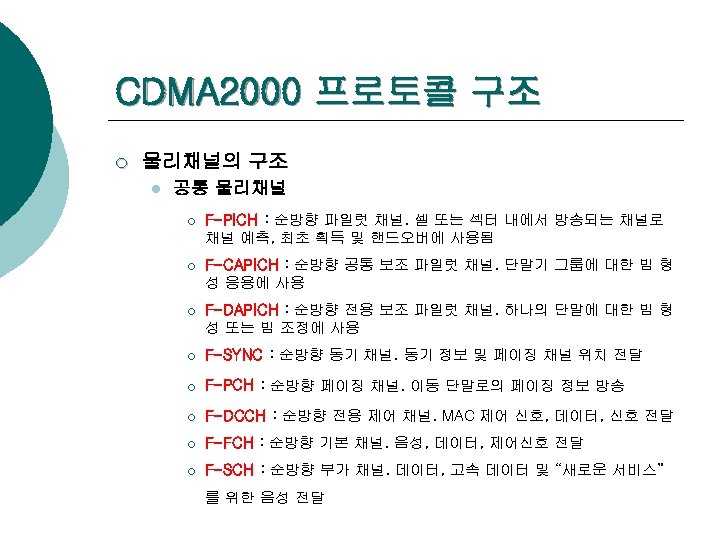

CDMA 2000 프로토콜 구조 ¡ 물리채널의 구조 l 공통 물리채널 ¡ F-PICH : 순방향 파일럿 채널. 셀 또는 섹터 내에서 방송되는 채널로 채널 예측, 최초 획득 및 핸드오버에 사용됨 ¡ F-CAPICH : 순방향 공통 보조 파일럿 채널. 단말기 그룹에 대한 빔 형 성 응용에 사용 ¡ F-DAPICH : 순방향 전용 보조 파일럿 채널. 하나의 단말에 대한 빔 형 성 또는 빔 조정에 사용 ¡ F-SYNC : 순방향 동기 채널. 동기 정보 및 페이징 채널 위치 전달 ¡ F-PCH : 순방향 페이징 채널. 이동 단말로의 페이징 정보 방송 ¡ F-DCCH : 순방향 전용 제어 채널. MAC 제어 신호, 데이터, 신호 전달 ¡ F-FCH : 순방향 기본 채널. 음성, 데이터, 제어신호 전달 ¡ F-SCH : 순방향 부가 채널. 데이터, 고속 데이터 및 “새로운 서비스” 를 위한 음성 전달

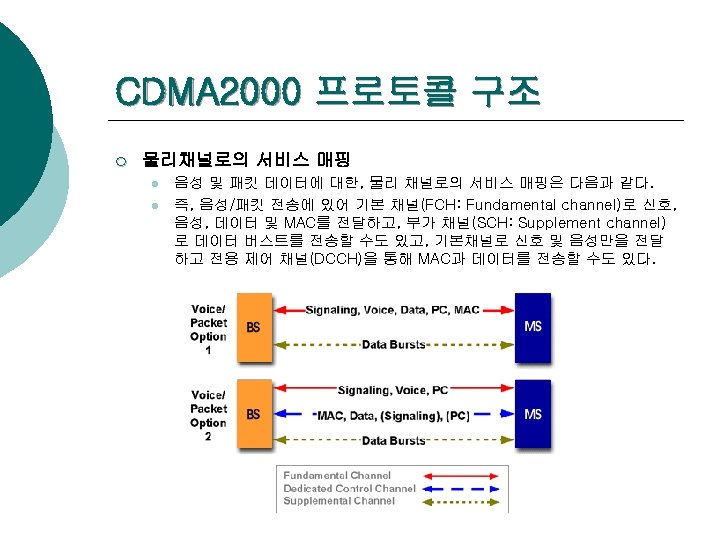

CDMA 2000 프로토콜 구조 ¡ 물리채널로의 서비스 매핑 l l 음성 및 패킷 데이터에 대한, 물리 채널로의 서비스 매핑은 다음과 같다. 즉, 음성/패킷 전송에 있어 기본 채널(FCH: Fundamental channel)로 신호, 음성, 데이터 및 MAC를 전달하고, 부가 채널(SCH: Supplement channel) 로 데이터 버스트를 전송할 수도 있고, 기본채널로 신호 및 음성만을 전달 하고 전용 제어 채널(DCCH)을 통해 MAC과 데이터를 전송할 수도 있다.

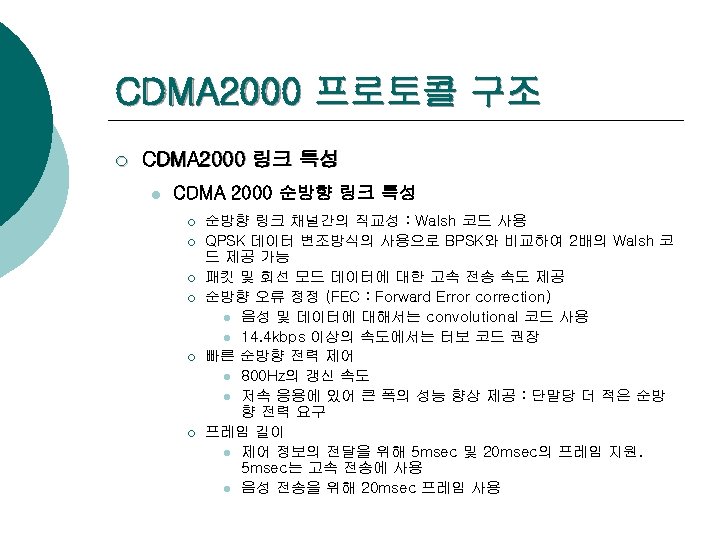

CDMA 2000 프로토콜 구조 ¡ CDMA 2000 링크 특성 l CDMA 2000 순방향 링크 특성 ¡ ¡ ¡ 순방향 링크 채널간의 직교성 : Walsh 코드 사용 QPSK 데이터 변조방식의 사용으로 BPSK와 비교하여 2배의 Walsh 코 드 제공 가능 패킷 및 회선 모드 데이터에 대한 고속 전송 속도 제공 순방향 오류 정정 (FEC : Forward Error correction) l 음성 및 데이터에 대해서는 convolutional 코드 사용 l 14. 4 kbps 이상의 속도에서는 터보 코드 권장 빠른 순방향 전력 제어 l 800 Hz의 갱신 속도 l 저속 응용에 있어 큰 폭의 성능 향상 제공 : 단말당 더 적은 순방 향 전력 요구 프레임 길이 l 제어 정보의 전달을 위해 5 msec 및 20 msec의 프레임 지원. 5 msec는 고속 전송에 사용 l 음성 전송을 위해 20 msec 프레임 사용

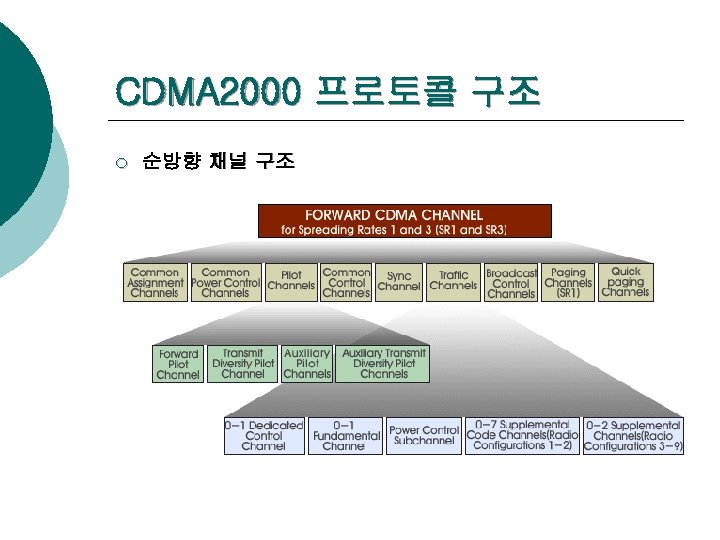

CDMA 2000 프로토콜 구조 ¡ 순방향 채널 구조

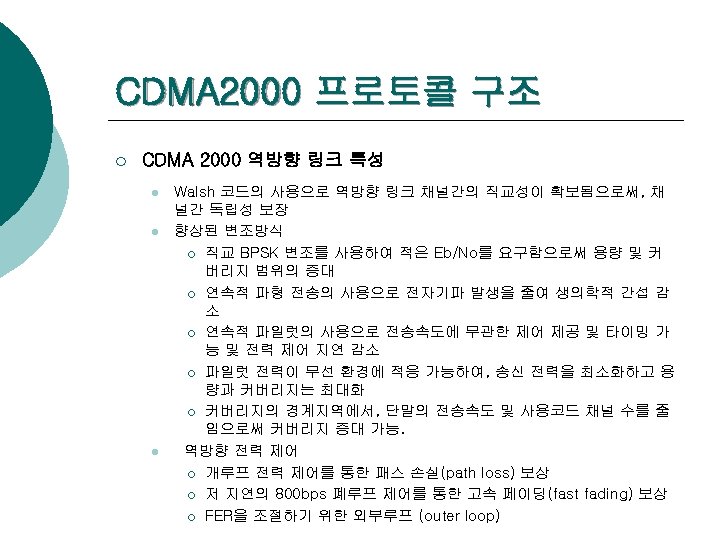

CDMA 2000 프로토콜 구조 ¡ CDMA 2000 역방향 링크 특성 l l l Walsh 코드의 사용으로 역방향 링크 채널간의 직교성이 확보됨으로써, 채 널간 독립성 보장 향상된 변조방식 ¡ 직교 BPSK 변조를 사용하여 적은 Eb/No를 요구함으로써 용량 및 커 버리지 범위의 증대 ¡ 연속적 파형 전송의 사용으로 전자기파 발생을 줄여 생의학적 간섭 감 소 ¡ 연속적 파일럿의 사용으로 전송속도에 무관한 제어 제공 및 타이밍 가 능 및 전력 제어 지연 감소 ¡ 파일럿 전력이 무선 환경에 적응 가능하여, 송신 전력을 최소화하고 용 량과 커버리지는 최대화 ¡ 커버리지의 경계지역에서, 단말의 전송속도 및 사용코드 채널 수를 줄 임으로써 커버리지 증대 가능. 역방향 전력 제어 ¡ 개루프 전력 제어를 통한 패스 손실(path loss) 보상 ¡ 저 지연의 800 bps 폐루프 제어를 통한 고속 페이딩(fast fading) 보상 ¡ FER을 조절하기 위한 외부루프 (outer loop)

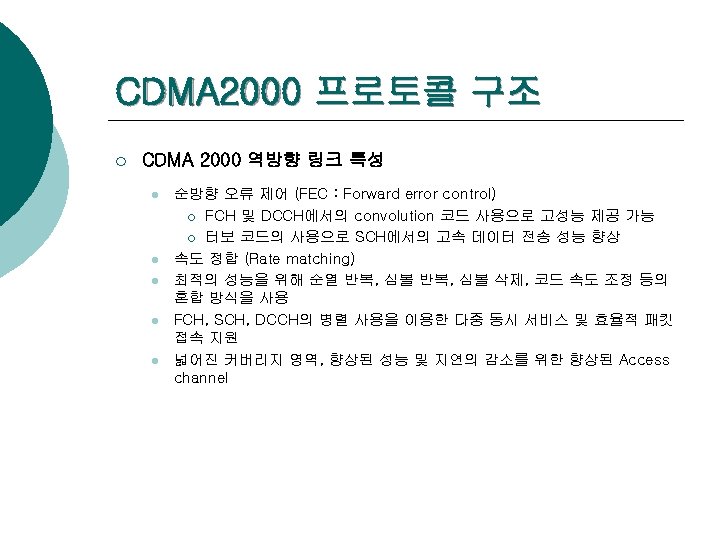

CDMA 2000 프로토콜 구조 ¡ CDMA 2000 역방향 링크 특성 l l l 순방향 오류 제어 (FEC : Forward error control) ¡ FCH 및 DCCH에서의 convolution 코드 사용으로 고성능 제공 가능 ¡ 터보 코드의 사용으로 SCH에서의 고속 데이터 전송 성능 향상 속도 정합 (Rate matching) 최적의 성능을 위해 순열 반복, 심볼 삭제, 코드 속도 조정 등의 혼합 방식을 사용 FCH, SCH, DCCH의 병렬 사용을 이용한 다중 동시 서비스 및 효율적 패킷 접속 지원 넓어진 커버리지 영역, 향상된 성능 및 지연의 감소를 위한 향상된 Access channel

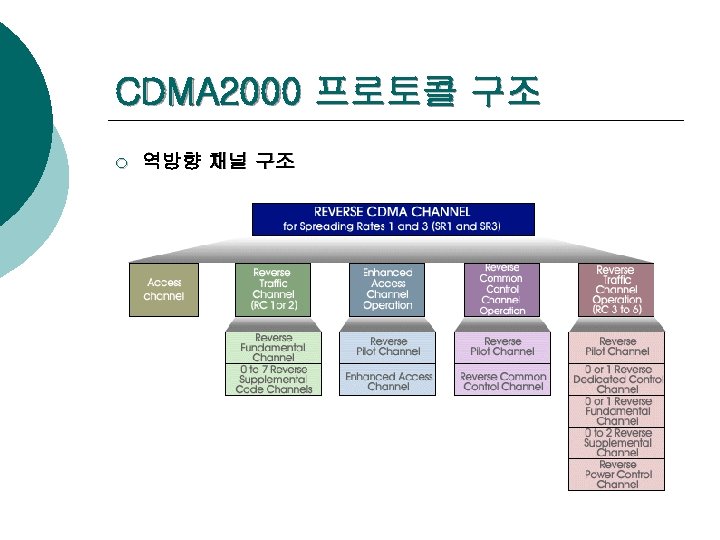

CDMA 2000 프로토콜 구조 ¡ 역방향 채널 구조

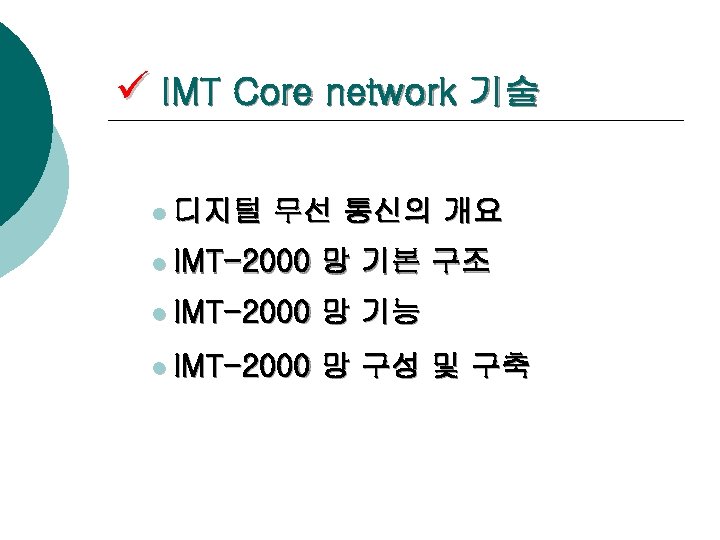

ü IMT Core network 기술 l 디지털 무선 통신의 개요 l IMT-2000 망 기본 구조 l IMT-2000 망 기능 l IMT-2000 망 구성 및 구축

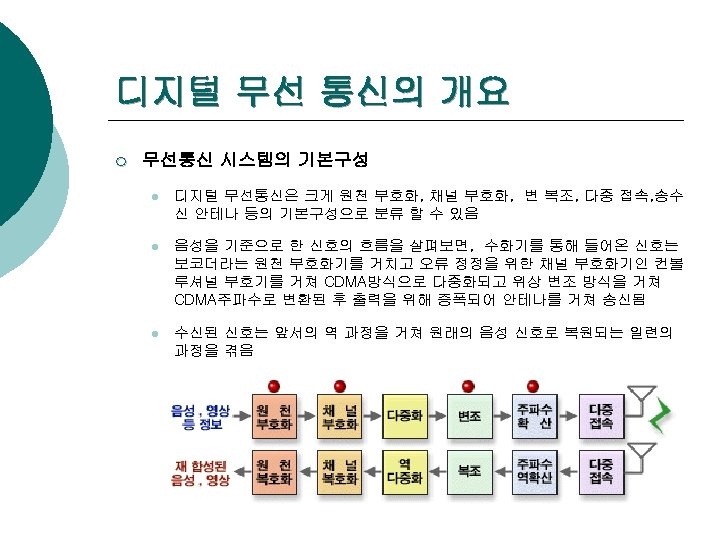

디지털 무선 통신의 개요 ¡ 무선통신 시스템의 기본구성 l 디지털 무선통신은 크게 원천 부호화, 채널 부호화, 변 복조, 다중 접속, 송수 신 안테나 등의 기본구성으로 분류 할 수 있음 l 음성을 기준으로 한 신호의 흐름을 살펴보면, 수화기를 통해 들어온 신호는 보코더라는 원천 부호화기를 거치고 오류 정정을 위한 채널 부호화기인 컨볼 루셔널 부호기를 거쳐 CDMA방식으로 다중화되고 위상 변조 방식을 거쳐 CDMA주파수로 변환된 후 출력을 위해 증폭되어 안테나를 거쳐 송신됨 l 수신된 신호는 앞서의 역 과정을 거쳐 원래의 음성 신호로 복원되는 일련의 과정을 겪음

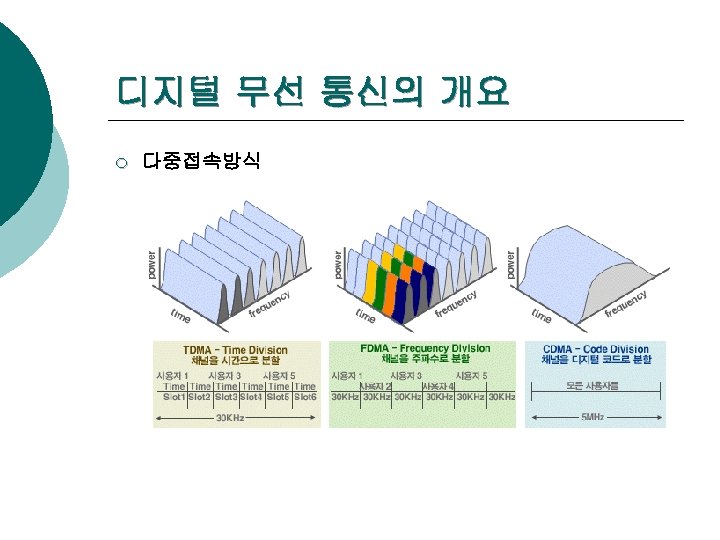

디지털 무선 통신의 개요 ¡ 다중접속방식 l .

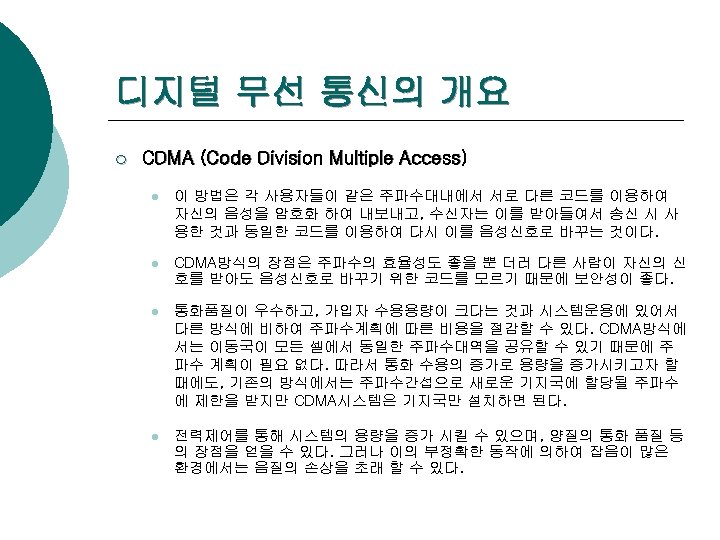

디지털 무선 통신의 개요 ¡ CDMA (Code Division Multiple Access) l 이 방법은 각 사용자들이 같은 주파수대내에서 서로 다른 코드를 이용하여 자신의 음성을 암호화 하여 내보내고, 수신자는 이를 받아들여서 송신 시 사 용한 것과 동일한 코드를 이용하여 다시 이를 음성신호로 바꾸는 것이다. l CDMA방식의 장점은 주파수의 효율성도 좋을 뿐 더러 다른 사람이 자신의 신 호를 받아도 음성신호로 바꾸기 위한 코드를 모르기 때문에 보안성이 좋다. l 통화품질이 우수하고, 가입자 수용용량이 크다는 것과 시스템운용에 있어서 다른 방식에 비하여 주파수계획에 따른 비용을 절감할 수 있다. CDMA방식에 서는 이동국이 모든 셀에서 동일한 주파수대역을 공유할 수 있기 때문에 주 파수 계획이 필요 없다. 따라서 통화 수용의 증가로 용량을 증가시키고자 할 때에도, 기존의 방식에서는 주파수간섭으로 새로운 기지국에 할당될 주파수 에 제한을 받지만 CDMA시스템은 기지국만 설치하면 된다. l 전력제어를 통해 시스템의 용량을 증가 시킬 수 있으며, 양질의 통화 품질 등 의 장점을 얻을 수 있다. 그러나 이의 부정확한 동작에 의하여 잡음이 많은 환경에서는 음질의 손상을 초래 할 수 있다.

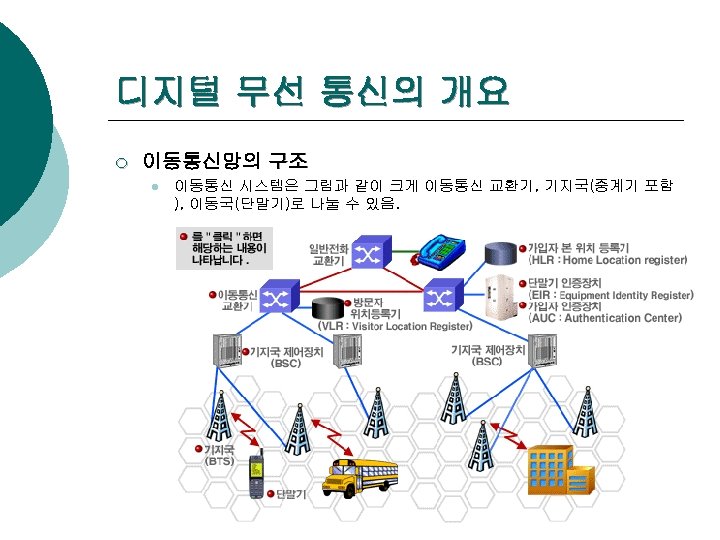

디지털 무선 통신의 개요 ¡ 이동통신망의 구조 l 이동통신 시스템은 그림과 같이 크게 이동통신 교환기, 기지국(중계기 포함 ), 이동국(단말기)로 나눌 수 있음.

디지털 무선 통신의 개요 ¡ 세대 시스템과 IMT-2000 시스템과의 비교 l 2세대 이동통신 시스템과 비교하여, 단말기와 기지국간의 무선접속 방식이 달라지고, 핵심망 분야에서는 지능망 고도화에 따라 현 시스템의 개별적인 통신망간 연동시의 장벽을 해소하여 서비스간 망간 이동성을 지원할 수 있 다. 또한, 패킷방식 통신을 지원함으로써 데이터 통신 서비스 제공이 훨씬 효율적이고 용이해졌다.

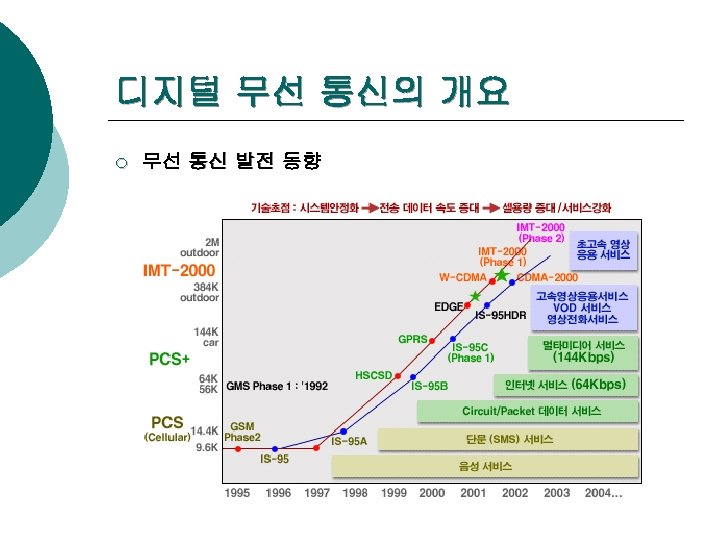

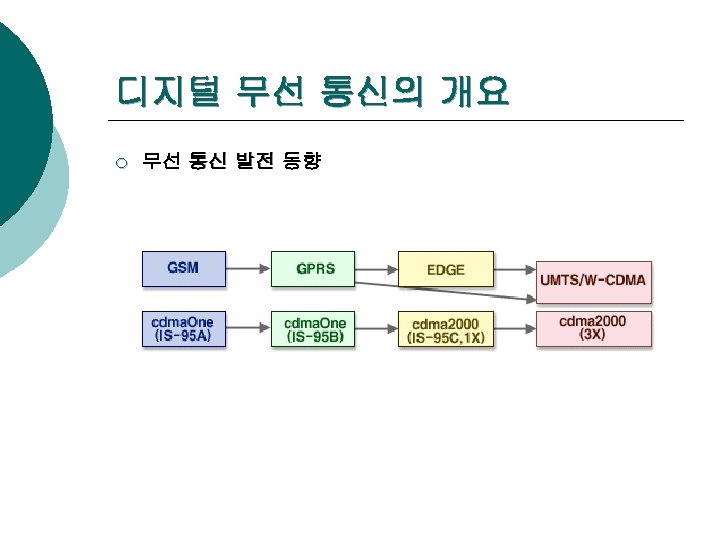

디지털 무선 통신의 개요 ¡ 무선 통신 발전 동향

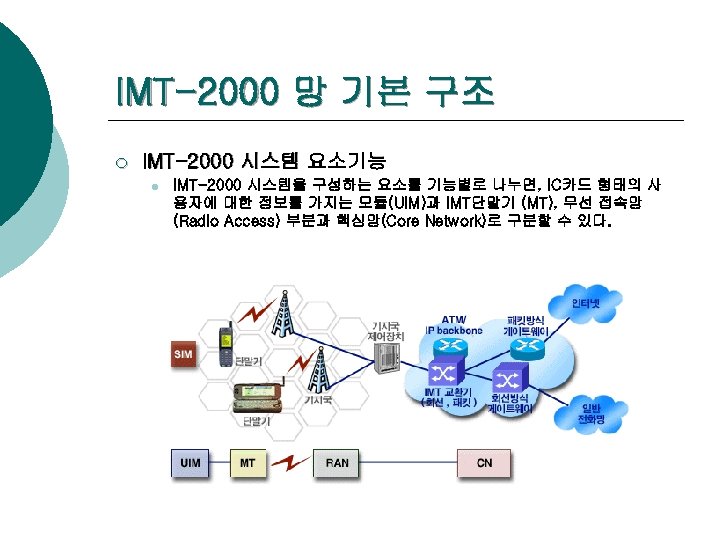

IMT-2000 망 기본 구조 ¡ IMT-2000 시스템 요소기능 l IMT-2000 시스템을 구성하는 요소를 기능별로 나누면, IC카드 형태의 사 용자에 대한 정보를 가지는 모듈(UIM)과 IMT단말기 (MT), 무선 접속망 (Radio Access) 부분과 핵심망(Core Network)로 구분할 수 있다.

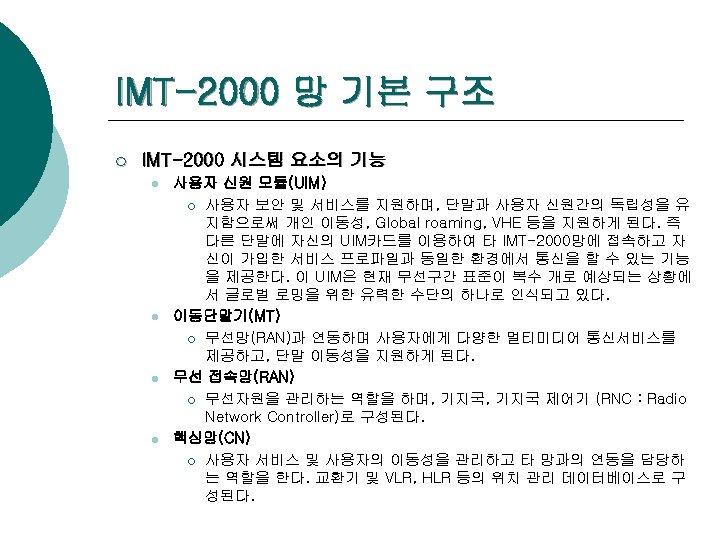

IMT-2000 망 기본 구조 ¡ IMT-2000 시스템 요소의 기능 l l 사용자 신원 모듈(UIM) ¡ 사용자 보안 및 서비스를 지원하며, 단말과 사용자 신원간의 독립성을 유 지함으로써 개인 이동성, Global roaming, VHE 등을 지원하게 된다. 즉 다른 단말에 자신의 UIM카드를 이용하여 타 IMT-2000망에 접속하고 자 신이 가입한 서비스 프로파일과 동일한 환경에서 통신을 할 수 있는 기능 을 제공한다. 이 UIM은 현재 무선구간 표준이 복수 개로 예상되는 상황에 서 글로벌 로밍을 위한 유력한 수단의 하나로 인식되고 있다. 이동단말기(MT) ¡ 무선망(RAN)과 연동하며 사용자에게 다양한 멀티미디어 통신서비스를 제공하고, 단말 이동성을 지원하게 된다. 무선 접속망(RAN) ¡ 무선자원을 관리하는 역할을 하며, 기지국 제어기 (RNC : Radio Network Controller)로 구성된다. 핵심망(CN) ¡ 사용자 서비스 및 사용자의 이동성을 관리하고 타 망과의 연동을 담당하 는 역할을 한다. 교환기 및 VLR, HLR 등의 위치 관리 데이터베이스로 구 성된다.

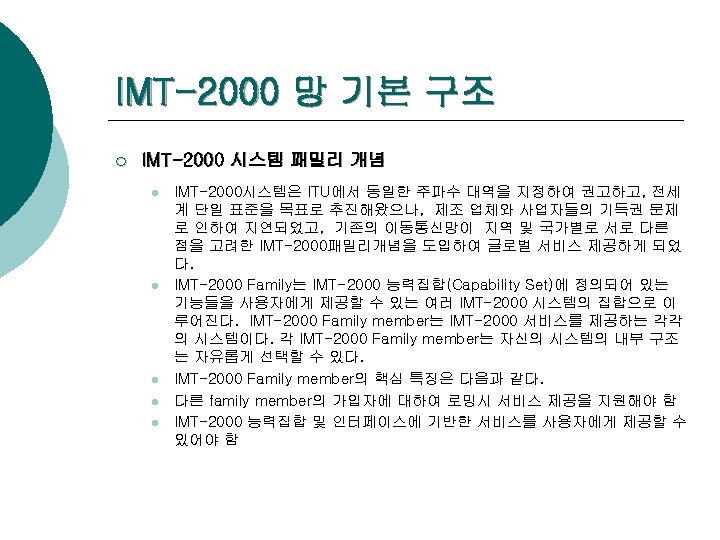

IMT-2000 망 기본 구조 ¡ IMT-2000 시스템 패밀리 개념 l l l IMT-2000시스템은 ITU에서 동일한 주파수 대역을 지정하여 권고하고, 전세 계 단일 표준을 목표로 추진해왔으나, 제조 업체와 사업자들의 기득권 문제 로 인하여 지연되었고, 기존의 이동통신망이 지역 및 국가별로 서로 다른 점을 고려한 IMT-2000패밀리개념을 도입하여 글로벌 서비스 제공하게 되었 다. IMT-2000 Family는 IMT-2000 능력집합(Capability Set)에 정의되어 있는 기능들을 사용자에게 제공할 수 있는 여러 IMT-2000 시스템의 집합으로 이 루어진다. IMT-2000 Family member는 IMT-2000 서비스를 제공하는 각각 의 시스템이다. 각 IMT-2000 Family member는 자신의 시스템의 내부 구조 는 자유롭게 선택할 수 있다. IMT-2000 Family member의 핵심 특징은 다음과 같다. 다른 family member의 가입자에 대하여 로밍시 서비스 제공을 지원해야 함 IMT-2000 능력집합 및 인터페이스에 기반한 서비스를 사용자에게 제공할 수 있어야 함

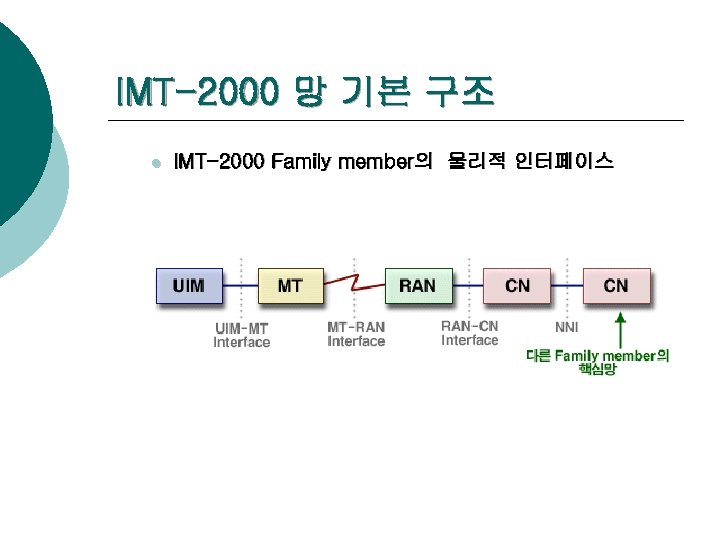

IMT-2000 망 기본 구조 l IMT-2000 Family member의 물리적 인터페이스

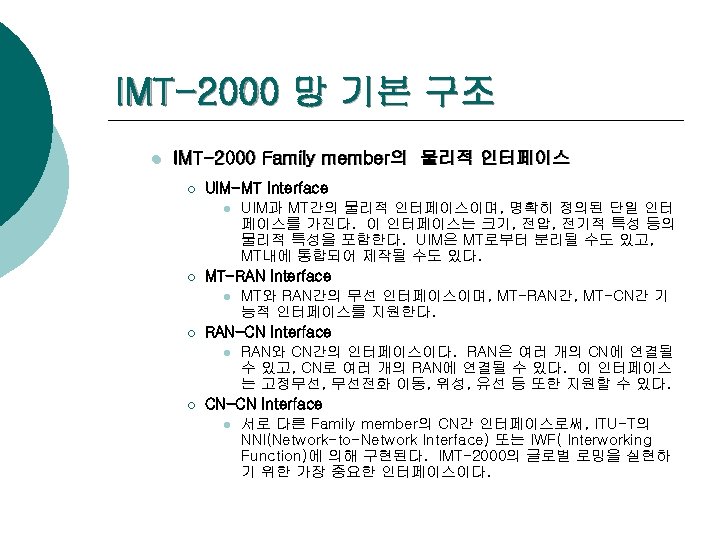

IMT-2000 망 기본 구조 l IMT-2000 Family member의 물리적 인터페이스 ¡ ¡ UIM-MT Interface l UIM과 MT간의 물리적 인터페이스이며, 명확히 정의된 단일 인터 페이스를 가진다. 이 인터페이스는 크기, 전압, 전기적 특성 등의 물리적 특성을 포함한다. UIM은 MT로부터 분리될 수도 있고, MT내에 통합되어 제작될 수도 있다. MT-RAN Interface l MT와 RAN간의 무선 인터페이스이며, MT-RAN간, MT-CN간 기 능적 인터페이스를 지원한다. RAN-CN Interface l RAN와 CN간의 인터페이스이다. RAN은 여러 개의 CN에 연결될 수 있고, CN로 여러 개의 RAN에 연결될 수 있다. 이 인터페이스 는 고정무선, 무선전화 이동, 위성, 유선 등 또한 지원할 수 있다. CN-CN Interface l 서로 다른 Family member의 CN간 인터페이스로써, ITU-T의 NNI(Network-to-Network Interface) 또는 IWF( Interworking Function)에 의해 구현된다. IMT-2000의 글로벌 로밍을 실현하 기 위한 가장 중요한 인터페이스이다.

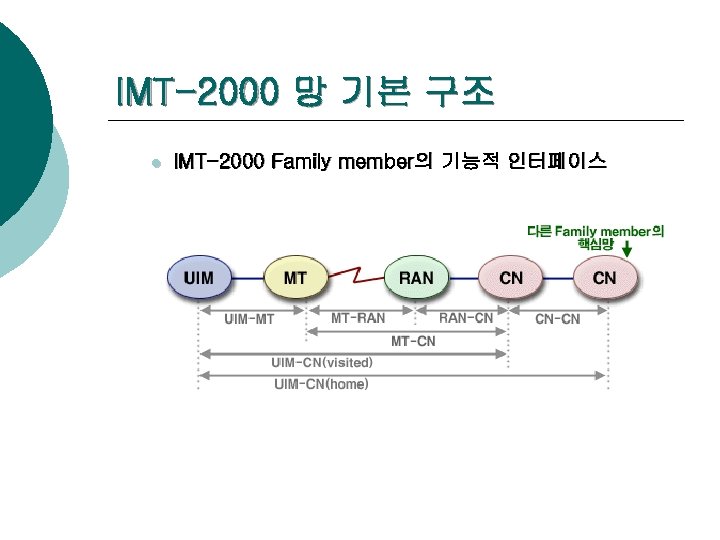

IMT-2000 망 기본 구조 l IMT-2000 Family member의 기능적 인터페이스

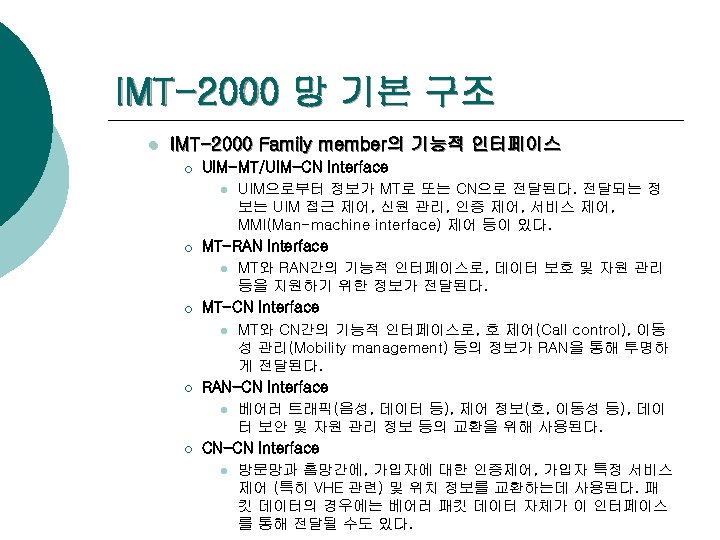

IMT-2000 망 기본 구조 l IMT-2000 Family member의 기능적 인터페이스 ¡ ¡ ¡ UIM-MT/UIM-CN Interface l UIM으로부터 정보가 MT로 또는 CN으로 전달된다. 전달되는 정 보는 UIM 접근 제어, 신원 관리, 인증 제어, 서비스 제어, MMI(Man-machine interface) 제어 등이 있다. MT-RAN Interface l MT와 RAN간의 기능적 인터페이스로, 데이터 보호 및 자원 관리 등을 지원하기 위한 정보가 전달된다. MT-CN Interface l MT와 CN간의 기능적 인터페이스로, 호 제어(Call control), 이동 성 관리(Mobility management) 등의 정보가 RAN을 통해 투명하 게 전달된다. RAN-CN Interface l 베어러 트래픽(음성, 데이터 등), 제어 정보(호, 이동성 등), 데이 터 보안 및 자원 관리 정보 등의 교환을 위해 사용된다. CN-CN Interface l 방문망과 홈망간에, 가입자에 대한 인증제어, 가입자 특정 서비스 제어 (특히 VHE 관련) 및 위치 정보를 교환하는데 사용된다. 패 킷 데이터의 경우에는 베어러 패킷 데이터 자체가 이 인터페이스 를 통해 전달될 수도 있다.

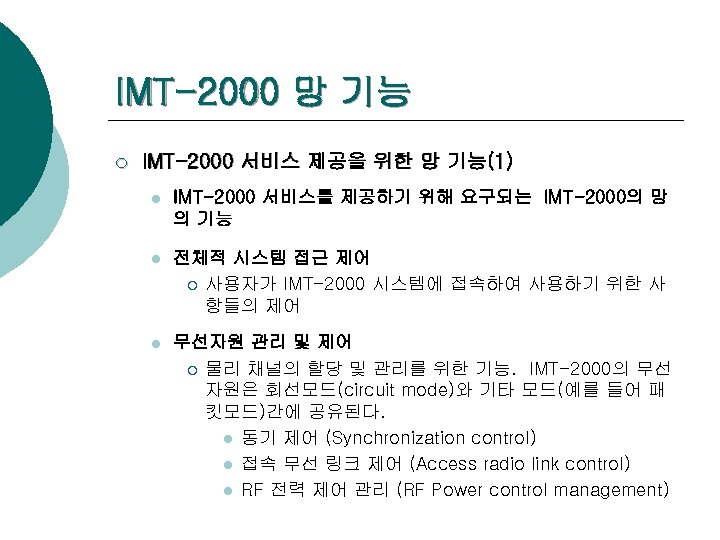

IMT-2000 망 기능 ¡ IMT-2000 서비스 제공을 위한 망 기능(1) l IMT-2000 서비스를 제공하기 위해 요구되는 IMT-2000의 망 의 기능 l 전체적 시스템 접근 제어 ¡ 사용자가 IMT-2000 시스템에 접속하여 사용하기 위한 사 항들의 제어 l 무선자원 관리 및 제어 ¡ 물리 채널의 할당 및 관리를 위한 기능. IMT-2000의 무선 자원은 회선모드(circuit mode)와 기타 모드(예를 들어 패 킷모드)간에 공유된다. l 동기 제어 (Synchronization control) l 접속 무선 링크 제어 (Access radio link control) l RF 전력 제어 관리 (RF Power control management)

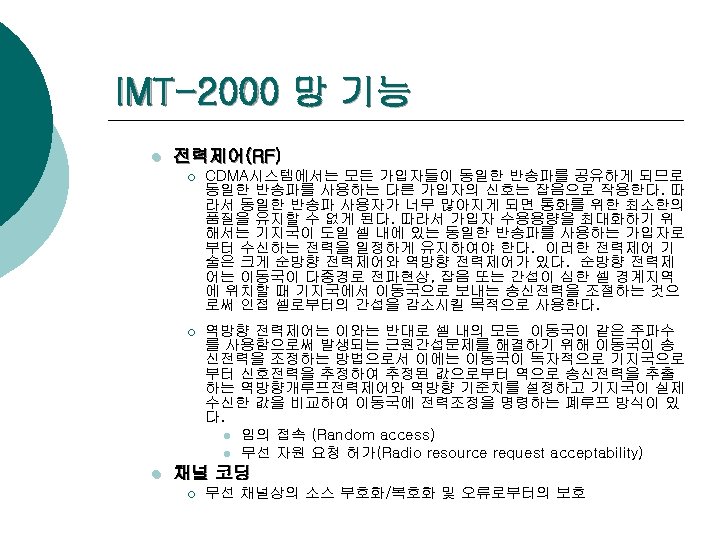

IMT-2000 망 기능 l 전력제어(RF) ¡ ¡ l CDMA시스템에서는 모든 가입자들이 동일한 반송파를 공유하게 되므로 동일한 반송파를 사용하는 다른 가입자의 신호는 잡음으로 작용한다. 따 라서 동일한 반송파 사용자가 너무 많아지게 되면 통화를 위한 최소한의 품질을 유지할 수 없게 된다. 따라서 가입자 수용용량을 최대화하기 위 해서는 기지국이 도일 셀 내에 있는 동일한 반송파를 사용하는 가입자로 부터 수신하는 전력을 일정하게 유지하여야 한다. 이러한 전력제어 기 술은 크게 순방향 전력제어와 역방향 전력제어가 있다. 순방향 전력제 어는 이동국이 다중경로 전파현상, 잡음 또는 간섭이 심한 셀 경계지역 에 위치할 때 기지국에서 이동국으로 보내는 송신전력을 조절하는 것으 로써 인접 셀로부터의 간섭을 감소시킬 목적으로 사용한다. 역방향 전력제어는 이와는 반대로 셀 내의 모든 이동국이 같은 주파수 를 사용함으로써 발생되는 근원간섭문제를 해결하기 위해 이동국이 송 신전력을 조정하는 방법으로서 이에는 이동국이 독자적으로 기지국으로 부터 신호전력을 추정하여 추정된 값으로부터 역으로 송신전력을 추출 하는 역방향개루프전력제어와 역방향 기준치를 설정하고 기지국이 실제 수신한 값을 비교하여 이동국에 전력조정을 명령하는 폐루프 방식이 있 다. l 임의 접속 (Random access) l 무선 자원 요청 허가(Radio resource request acceptability) 채널 코딩 ¡ 무선 채널상의 소스 부호화/복호화 및 오류로부터의 보호

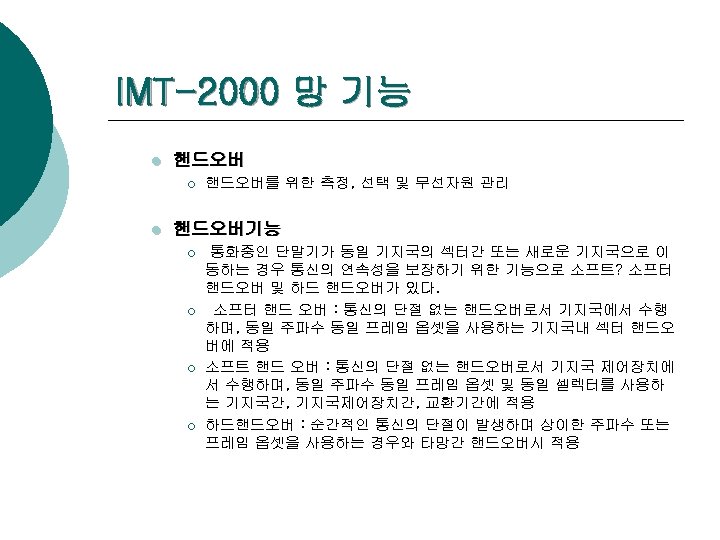

IMT-2000 망 기능 l 핸드오버 ¡ l 핸드오버를 위한 측정, 선택 및 무선자원 관리 핸드오버기능 ¡ ¡ 통화중인 단말기가 동일 기지국의 섹터간 또는 새로운 기지국으로 이 동하는 경우 통신의 연속성을 보장하기 위한 기능으로 소프트? 소프터 핸드오버 및 하드 핸드오버가 있다. 소프터 핸드 오버 : 통신의 단절 없는 핸드오버로서 기지국에서 수행 하며, 동일 주파수 동일 프레임 옵셋을 사용하는 기지국내 섹터 핸드오 버에 적용 소프트 핸드 오버 : 통신의 단절 없는 핸드오버로서 기지국 제어장치에 서 수행하며, 동일 주파수 동일 프레임 옵셋 및 동일 셀렉터를 사용하 는 기지국간, 기지국제어장치간, 교환기간에 적용 하드핸드오버 : 순간적인 통신의 단절이 발생하며 상이한 주파수 또는 프레임 옵셋을 사용하는 경우와 타망간 핸드오버시 적용

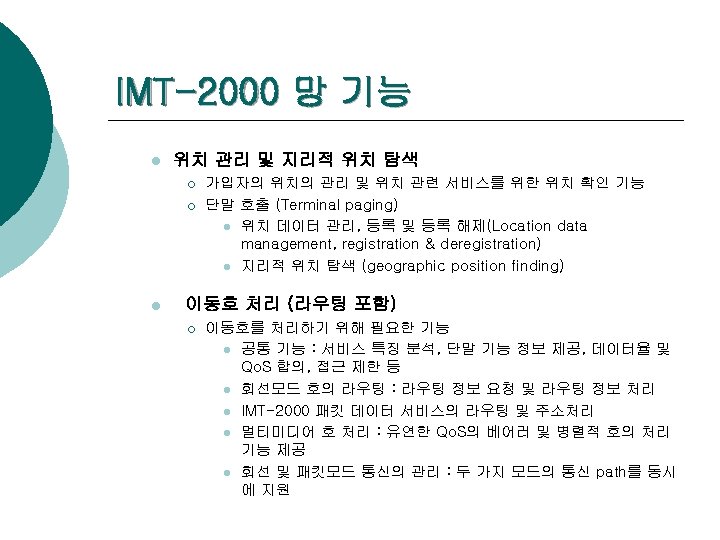

IMT-2000 망 기능 l 위치 관리 및 지리적 위치 탐색 ¡ ¡ l 가입자의 위치의 관리 및 위치 관련 서비스를 위한 위치 확인 기능 단말 호출 (Terminal paging) l 위치 데이터 관리, 등록 및 등록 해제(Location data management, registration & deregistration) l 지리적 위치 탐색 (geographic position finding) 이동호 처리 (라우팅 포함) ¡ 이동호를 처리하기 위해 필요한 기능 l 공통 기능 : 서비스 특징 분석, 단말 기능 정보 제공, 데이터율 및 Qo. S 합의, 접근 제한 등 l 회선모드 호의 라우팅 : 라우팅 정보 요청 및 라우팅 정보 처리 l IMT-2000 패킷 데이터 서비스의 라우팅 및 주소처리 l 멀티미디어 호 처리 : 유연한 Qo. S의 베어러 및 병렬적 호의 처리 기능 제공 l 회선 및 패킷모드 통신의 관리 : 두 가지 모드의 통신 path를 동시 에 지원

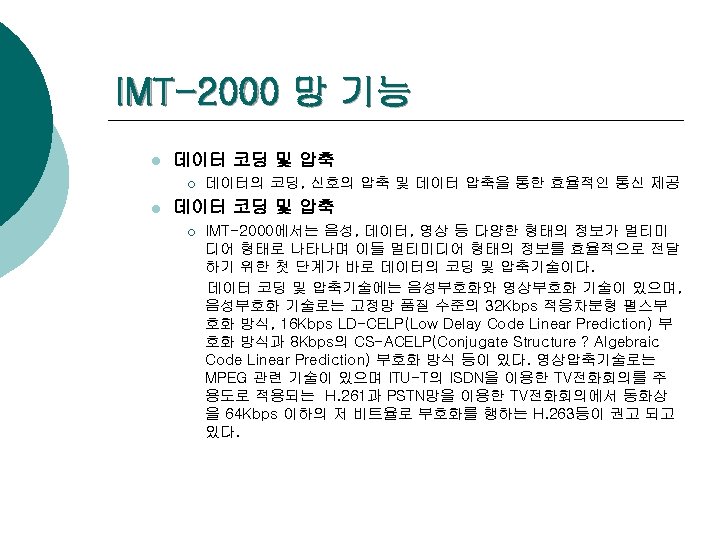

IMT-2000 망 기능 l 데이터 코딩 및 압축 ¡ l 데이터의 코딩, 신호의 압축 및 데이터 압축을 통한 효율적인 통신 제공 데이터 코딩 및 압축 ¡ IMT-2000에서는 음성, 데이터, 영상 등 다양한 형태의 정보가 멀티미 디어 형태로 나타나며 이들 멀티미디어 형태의 정보를 효율적으로 전달 하기 위한 첫 단계가 바로 데이터의 코딩 및 압축기술이다. 데이터 코딩 및 압축기술에는 음성부호화와 영상부호화 기술이 있으며, 음성부호화 기술로는 고정망 품질 수준의 32 Kbps 적응차분형 펄스부 호화 방식, 16 Kbps LD-CELP(Low Delay Code Linear Prediction) 부 호화 방식과 8 Kbps의 CS-ACELP(Conjugate Structure ? Algebraic Code Linear Prediction) 부호화 방식 등이 있다. 영상압축기술로는 MPEG 관련 기술이 있으며 ITU-T의 ISDN을 이용한 TV전화회의를 주 용도로 적용되는 H. 261과 PSTN망을 이용한 TV전화회의에서 동화상 을 64 Kbps 이하의 저 비트율로 부호화를 행하는 H. 263등이 권고 되고 있다.

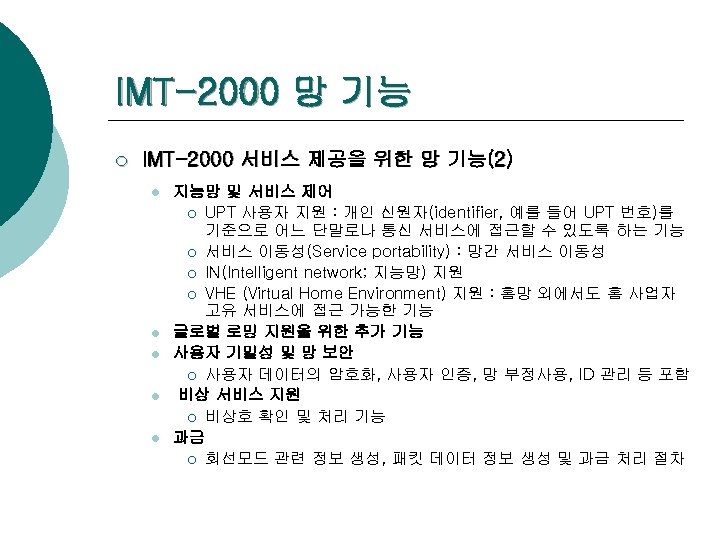

IMT-2000 망 기능 ¡ IMT-2000 서비스 제공을 위한 망 기능(2) l l l 지능망 및 서비스 제어 ¡ UPT 사용자 지원 : 개인 신원자(identifier, 예를 들어 UPT 번호)를 기준으로 어느 단말로나 통신 서비스에 접근할 수 있도록 하는 기능 ¡ 서비스 이동성(Service portability) : 망간 서비스 이동성 ¡ IN(Intelligent network; 지능망) 지원 ¡ VHE (Virtual Home Environment) 지원 : 홈망 외에서도 홈 사업자 고유 서비스에 접근 가능한 기능 글로벌 로밍 지원을 위한 추가 기능 사용자 기밀성 및 망 보안 ¡ 사용자 데이터의 암호화, 사용자 인증, 망 부정사용, ID 관리 등 포함 비상 서비스 지원 ¡ 비상호 확인 및 처리 기능 과금 ¡ 회선모드 관련 정보 생성, 패킷 데이터 정보 생성 및 과금 처리 절차

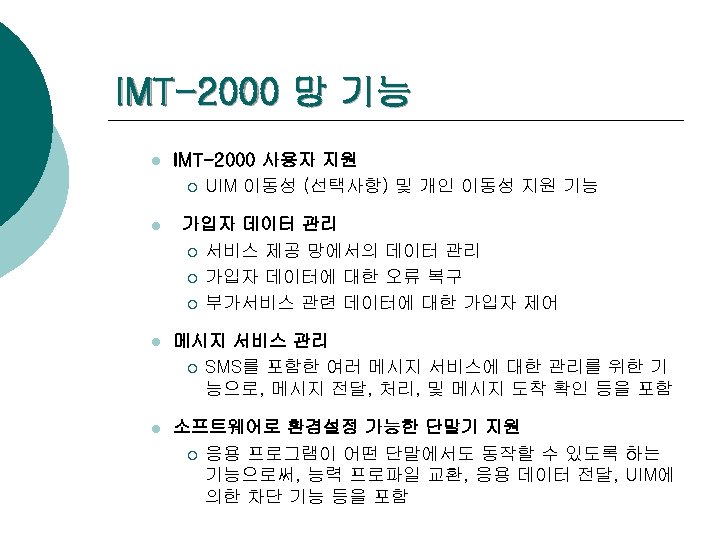

IMT-2000 망 기능 l IMT-2000 사용자 지원 ¡ UIM 이동성 (선택사항) 및 개인 이동성 지원 기능 l 가입자 데이터 관리 ¡ 서비스 제공 망에서의 데이터 관리 ¡ 가입자 데이터에 대한 오류 복구 ¡ 부가서비스 관련 데이터에 대한 가입자 제어 l 메시지 서비스 관리 ¡ SMS를 포함한 여러 메시지 서비스에 대한 관리를 위한 기 능으로, 메시지 전달, 처리, 및 메시지 도착 확인 등을 포함 l 소프트웨어로 환경설정 가능한 단말기 지원 ¡ 응용 프로그램이 어떤 단말에서도 동작할 수 있도록 하는 기능으로써, 능력 프로파일 교환, 응용 데이터 전달, UIM에 의한 차단 기능 등을 포함

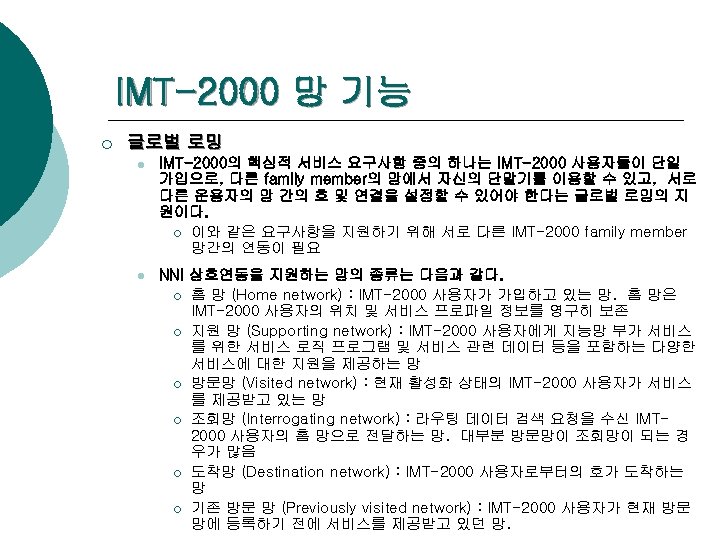

IMT-2000 망 기능 ¡ 글로벌 로밍 l IMT-2000의 핵심적 서비스 요구사항 중의 하나는 IMT-2000 사용자들이 단일 가입으로, 다른 family member의 망에서 자신의 단말기를 이용할 수 있고, 서로 다른 운용자의 망 간의 호 및 연결을 설정할 수 있어야 한다는 글로벌 로밍의 지 원이다. ¡ 이와 같은 요구사항을 지원하기 위해 서로 다른 IMT-2000 family member 망간의 연동이 필요 l NNI 상호연동을 지원하는 망의 종류는 다음과 같다. ¡ 홈 망 (Home network) : IMT-2000 사용자가 가입하고 있는 망. 홈 망은 IMT-2000 사용자의 위치 및 서비스 프로파일 정보를 영구히 보존 ¡ 지원 망 (Supporting network) : IMT-2000 사용자에게 지능망 부가 서비스 를 위한 서비스 로직 프로그램 및 서비스 관련 데이터 등을 포함하는 다양한 서비스에 대한 지원을 제공하는 망 ¡ 방문망 (Visited network) : 현재 활성화 상태의 IMT-2000 사용자가 서비스 를 제공받고 있는 망 ¡ 조회망 (Interrogating network) : 라우팅 데이터 검색 요청을 수신 IMT 2000 사용자의 홈 망으로 전달하는 망. 대부분 방문망이 조회망이 되는 경 우가 많음 ¡ 도착망 (Destination network) : IMT-2000 사용자로부터의 호가 도착하는 망 ¡ 기존 방문 망 (Previously visited network) : IMT-2000 사용자가 현재 방문 망에 등록하기 전에 서비스를 제공받고 있던 망.

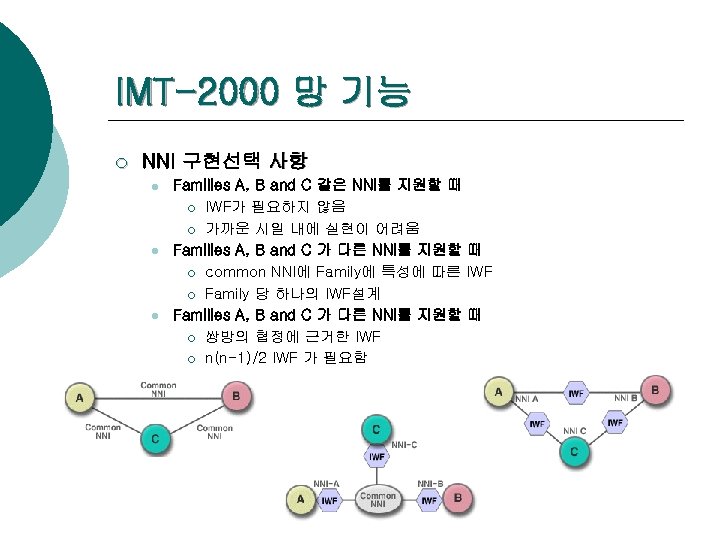

IMT-2000 망 기능 ¡ NNI 구현선택 사항 l l l Families A, B and C 같은 NNI를 지원할 때 ¡ IWF가 필요하지 않음 ¡ 가까운 시일 내에 실현이 어려움 Families A, B and C 가 다른 NNI를 지원할 때 ¡ common NNI에 Family에 특성에 따른 IWF ¡ Family 당 하나의 IWF설계 Families A, B and C 가 다른 NNI를 지원할 때 ¡ 쌍방의 협정에 근거한 IWF ¡ n(n-1)/2 IWF 가 필요함

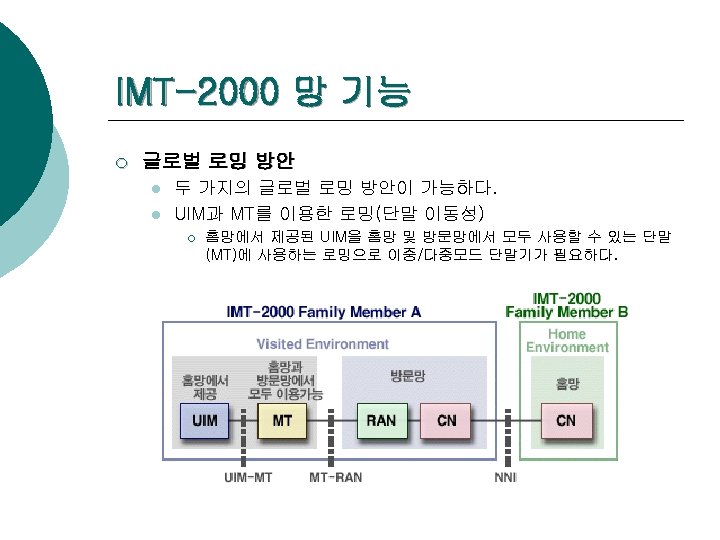

IMT-2000 망 기능 ¡ 글로벌 로밍 방안 l l 두 가지의 글로벌 로밍 방안이 가능하다. UIM과 MT를 이용한 로밍(단말 이동성) ¡ 홈망에서 제공된 UIM을 홈망 및 방문망에서 모두 사용할 수 있는 단말 (MT)에 사용하는 로밍으로 이중/다중모드 단말기가 필요하다.

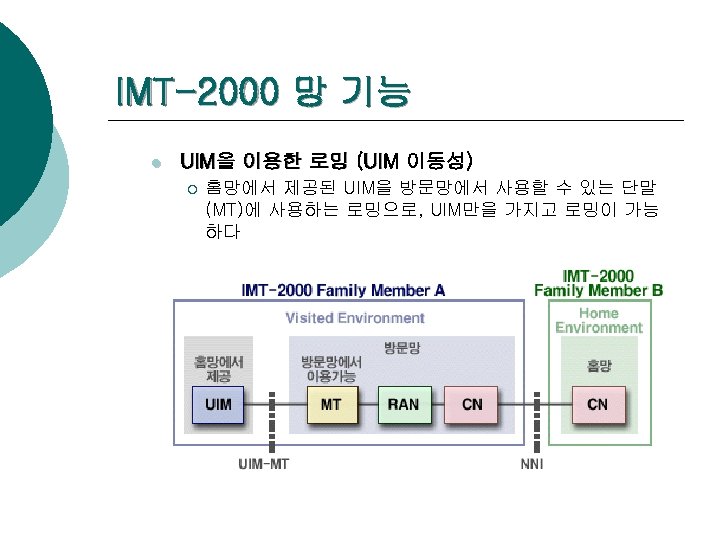

IMT-2000 망 기능 l UIM을 이용한 로밍 (UIM 이동성) ¡ 홈망에서 제공된 UIM을 방문망에서 사용할 수 있는 단말 (MT)에 사용하는 로밍으로, UIM만을 가지고 로밍이 가능 하다

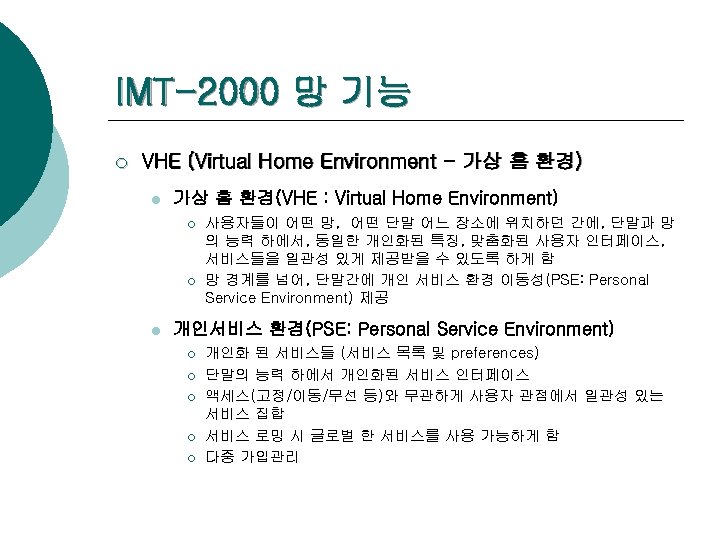

IMT-2000 망 기능 ¡ VHE (Virtual Home Environment - 가상 홈 환경) l 가상 홈 환경(VHE : Virtual Home Environment) ¡ ¡ l 사용자들이 어떤 망, 어떤 단말 어느 장소에 위치하던 간에, 단말과 망 의 능력 하에서, 동일한 개인화된 특징, 맞춤화된 사용자 인터페이스, 서비스들을 일관성 있게 제공받을 수 있도록 하게 함 망 경계를 넘어, 단말간에 개인 서비스 환경 이동성(PSE: Personal Service Environment) 제공 개인서비스 환경(PSE: Personal Service Environment) ¡ ¡ ¡ 개인화 된 서비스들 (서비스 목록 및 preferences) 단말의 능력 하에서 개인화된 서비스 인터페이스 액세스(고정/이동/무선 등)와 무관하게 사용자 관점에서 일관성 있는 서비스 집합 서비스 로밍 시 글로벌 한 서비스를 사용 가능하게 함 다중 가입관리

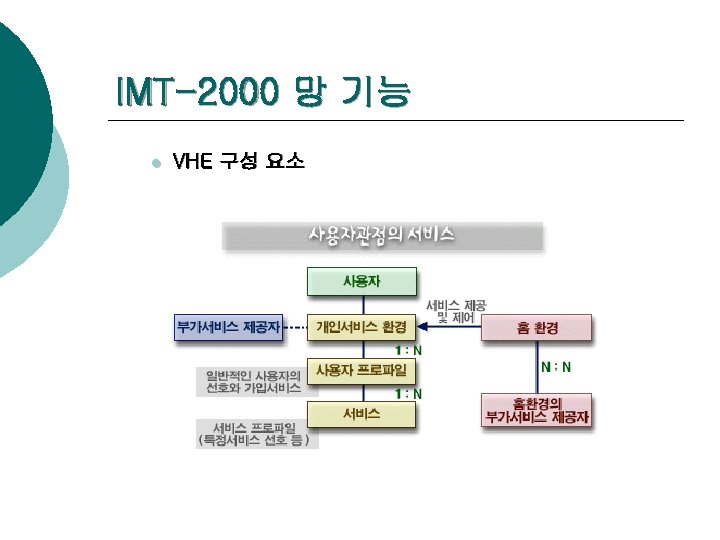

IMT-2000 망 기능 l VHE 구성 요소

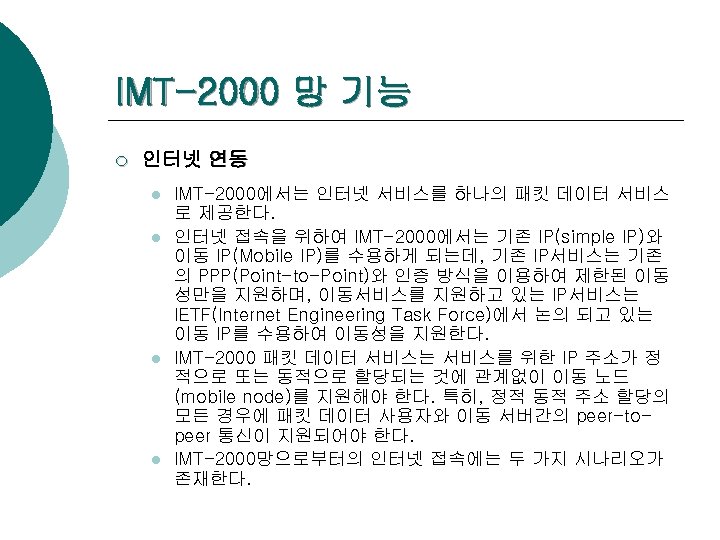

IMT-2000 망 기능 ¡ 인터넷 연동 l l IMT-2000에서는 인터넷 서비스를 하나의 패킷 데이터 서비스 로 제공한다. 인터넷 접속을 위하여 IMT-2000에서는 기존 IP(simple IP)와 이동 IP(Mobile IP)를 수용하게 되는데, 기존 IP서비스는 기존 의 PPP(Point-to-Point)와 인증 방식을 이용하여 제한된 이동 성만을 지원하며, 이동서비스를 지원하고 있는 IP서비스는 IETF(Internet Engineering Task Force)에서 논의 되고 있는 이동 IP를 수용하여 이동성을 지원한다. IMT-2000 패킷 데이터 서비스는 서비스를 위한 IP 주소가 정 적으로 또는 동적으로 할당되는 것에 관계없이 이동 노드 (mobile node)를 지원해야 한다. 특히, 정적 동적 주소 할당의 모든 경우에 패킷 데이터 사용자와 이동 서버간의 peer-topeer 통신이 지원되어야 한다. IMT-2000망으로부터의 인터넷 접속에는 두 가지 시나리오가 존재한다.

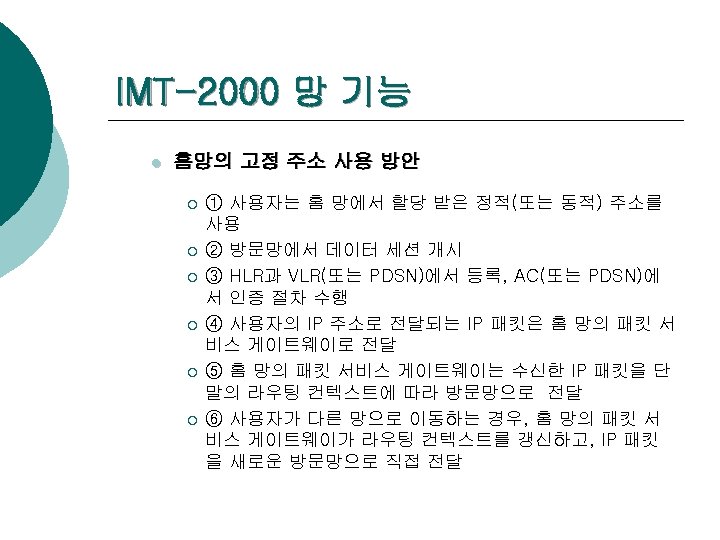

IMT-2000 망 기능 l 홈망의 고정 주소 사용 방안 ¡ ¡ ¡ ① 사용자는 홈 망에서 할당 받은 정적(또는 동적) 주소를 사용 ② 방문망에서 데이터 세션 개시 ③ HLR과 VLR(또는 PDSN)에서 등록, AC(또는 PDSN)에 서 인증 절차 수행 ④ 사용자의 IP 주소로 전달되는 IP 패킷은 홈 망의 패킷 서 비스 게이트웨이로 전달 ⑤ 홈 망의 패킷 서비스 게이트웨이는 수신한 IP 패킷을 단 말의 라우팅 컨텍스트에 따라 방문망으로 전달 ⑥ 사용자가 다른 망으로 이동하는 경우, 홈 망의 패킷 서 비스 게이트웨이가 라우팅 컨텍스트를 갱신하고, IP 패킷 을 새로운 방문망으로 직접 전달

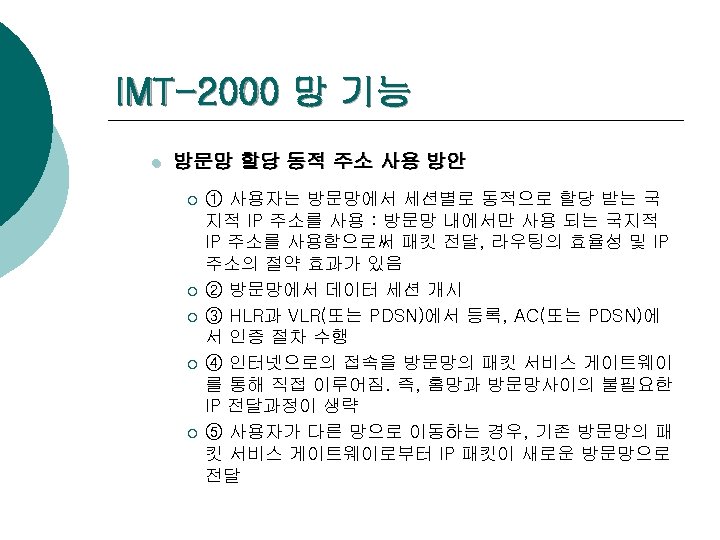

IMT-2000 망 기능 l 방문망 할당 동적 주소 사용 방안 ¡ ¡ ¡ ① 사용자는 방문망에서 세션별로 동적으로 할당 받는 국 지적 IP 주소를 사용 : 방문망 내에서만 사용 되는 국지적 IP 주소를 사용함으로써 패킷 전달, 라우팅의 효율성 및 IP 주소의 절약 효과가 있음 ② 방문망에서 데이터 세션 개시 ③ HLR과 VLR(또는 PDSN)에서 등록, AC(또는 PDSN)에 서 인증 절차 수행 ④ 인터넷으로의 접속을 방문망의 패킷 서비스 게이트웨이 를 통해 직접 이루어짐. 즉, 홈망과 방문망사이의 불필요한 IP 전달과정이 생략 ⑤ 사용자가 다른 망으로 이동하는 경우, 기존 방문망의 패 킷 서비스 게이트웨이로부터 IP 패킷이 새로운 방문망으로 전달

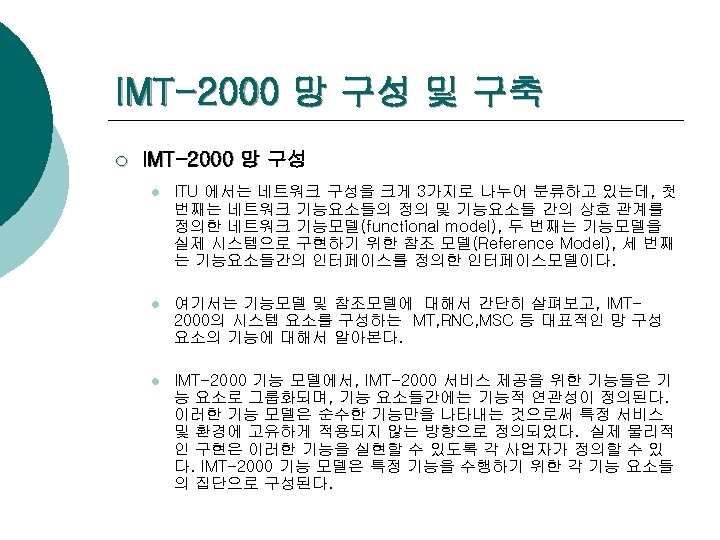

IMT-2000 망 구성 및 구축 ¡ IMT-2000 망 구성 l ITU 에서는 네트워크 구성을 크게 3가지로 나누어 분류하고 있는데, 첫 번째는 네트워크 기능요소들의 정의 및 기능요소들 간의 상호 관계를 정의한 네트워크 기능모델(functional model), 두 번째는 기능모델을 실제 시스템으로 구현하기 위한 참조 모델(Reference Model), 세 번째 는 기능요소들간의 인터페이스를 정의한 인터페이스모델이다. l 여기서는 기능모델 및 참조모델에 대해서 간단히 살펴보고, IMT 2000의 시스템 요소를 구성하는 MT, RNC, MSC 등 대표적인 망 구성 요소의 기능에 대해서 알아본다. l IMT-2000 기능 모델에서, IMT-2000 서비스 제공을 위한 기능들은 기 능 요소로 그룹화되며, 기능 요소들간에는 기능적 연관성이 정의된다. 이러한 기능 모델은 순수한 기능만을 나타내는 것으로써 특정 서비스 및 환경에 고유하게 적용되지 않는 방향으로 정의되었다. 실제 물리적 인 구현은 이러한 기능을 실현할 수 있도록 각 사업자가 정의할 수 있 다. IMT-2000 기능 모델은 특정 기능을 수행하기 위한 각 기능 요소들 의 집단으로 구성된다.

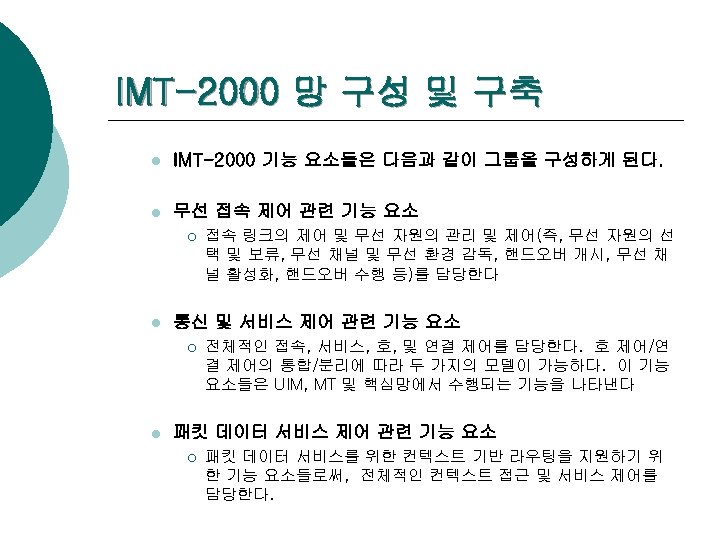

IMT-2000 망 구성 및 구축 l IMT-2000 기능 요소들은 다음과 같이 그룹을 구성하게 된다. l 무선 접속 제어 관련 기능 요소 ¡ l 통신 및 서비스 제어 관련 기능 요소 ¡ l 접속 링크의 제어 및 무선 자원의 관리 및 제어(즉, 무선 자원의 선 택 및 보류, 무선 채널 및 무선 환경 감독, 핸드오버 개시, 무선 채 널 활성화, 핸드오버 수행 등)를 담당한다 전체적인 접속, 서비스, 호, 및 연결 제어를 담당한다. 호 제어/연 결 제어의 통합/분리에 따라 두 가지의 모델이 가능하다. 이 기능 요소들은 UIM, MT 및 핵심망에서 수행되는 기능을 나타낸다 패킷 데이터 서비스 제어 관련 기능 요소 ¡ 패킷 데이터 서비스를 위한 컨텍스트 기반 라우팅을 지원하기 위 한 기능 요소들로써, 전체적인 컨텍스트 접근 및 서비스 제어를 담당한다.

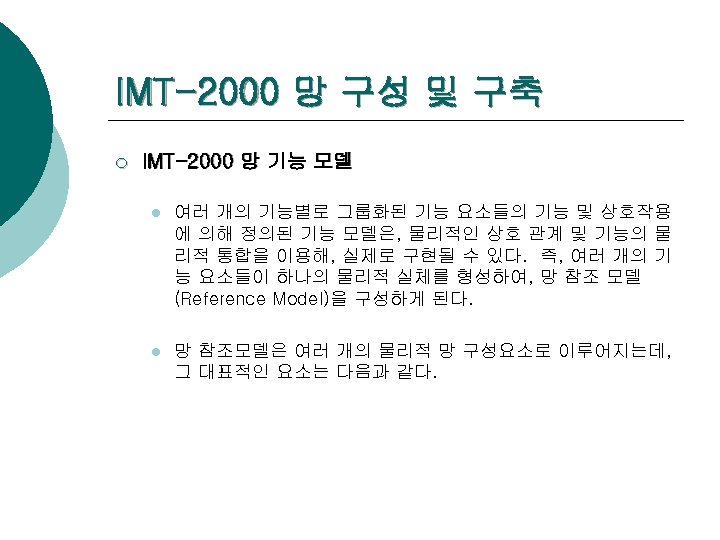

IMT-2000 망 구성 및 구축 ¡ IMT-2000 망 기능 모델 l 여러 개의 기능별로 그룹화된 기능 요소들의 기능 및 상호작용 에 의해 정의된 기능 모델은, 물리적인 상호 관계 및 기능의 물 리적 통합을 이용해, 실제로 구현될 수 있다. 즉, 여러 개의 기 능 요소들이 하나의 물리적 실체를 형성하여, 망 참조 모델 (Reference Model)을 구성하게 된다. l 망 참조모델은 여러 개의 물리적 망 구성요소로 이루어지는데, 그 대표적인 요소는 다음과 같다.

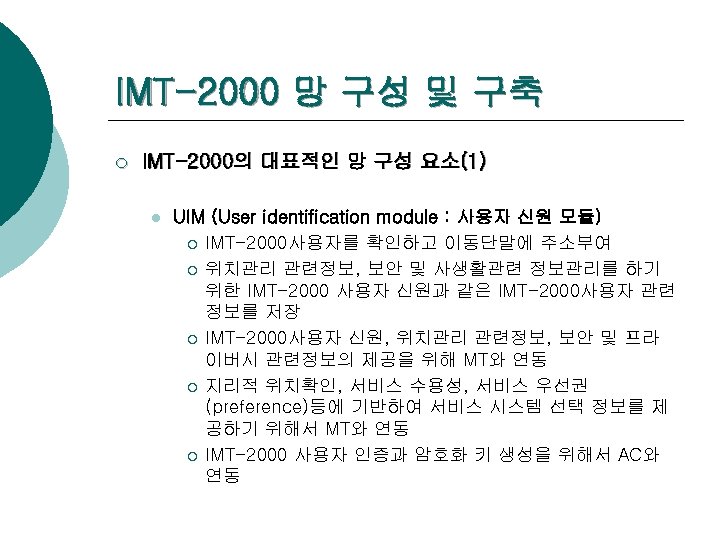

IMT-2000 망 구성 및 구축 ¡ IMT-2000의 대표적인 망 구성 요소(1) l UIM (User identification module : 사용자 신원 모듈) ¡ IMT-2000사용자를 확인하고 이동단말에 주소부여 ¡ 위치관리 관련정보, 보안 및 사생활관련 정보관리를 하기 위한 IMT-2000 사용자 신원과 같은 IMT-2000사용자 관련 정보를 저장 ¡ IMT-2000사용자 신원, 위치관리 관련정보, 보안 및 프라 이버시 관련정보의 제공을 위해 MT와 연동 ¡ 지리적 위치확인, 서비스 수용성, 서비스 우선권 (preference)등에 기반하여 서비스 시스템 선택 정보를 제 공하기 위해서 MT와 연동 ¡ IMT-2000 사용자 인증과 암호화 키 생성을 위해서 AC와 연동

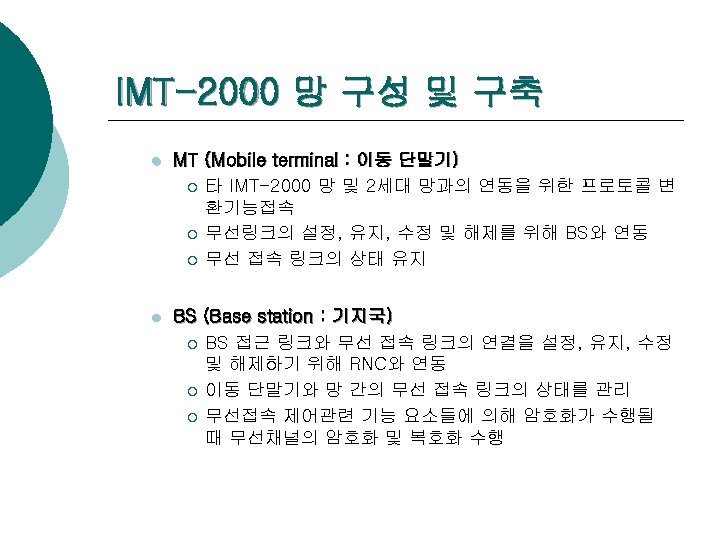

IMT-2000 망 구성 및 구축 l MT (Mobile terminal : 이동 단말기) ¡ 타 IMT-2000 망 및 2세대 망과의 연동을 위한 프로토콜 변 환기능접속 ¡ 무선링크의 설정, 유지, 수정 및 해제를 위해 BS와 연동 ¡ 무선 접속 링크의 상태 유지 l BS (Base station : 기지국) ¡ BS 접근 링크와 무선 접속 링크의 연결을 설정, 유지, 수정 및 해제하기 위해 RNC와 연동 ¡ 이동 단말기와 망 간의 무선 접속 링크의 상태를 관리 ¡ 무선접속 제어관련 기능 요소들에 의해 암호화가 수행될 때 무선채널의 암호화 및 복호화 수행

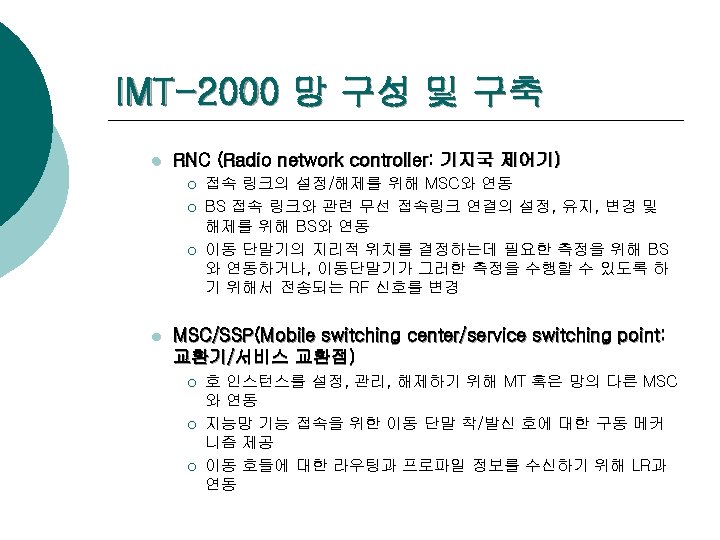

IMT-2000 망 구성 및 구축 l RNC (Radio network controller: 기지국 제어기) ¡ ¡ ¡ l 접속 링크의 설정/해제를 위해 MSC와 연동 BS 접속 링크와 관련 무선 접속링크 연결의 설정, 유지, 변경 및 해제를 위해 BS와 연동 이동 단말기의 지리적 위치를 결정하는데 필요한 측정을 위해 BS 와 연동하거나, 이동단말기가 그러한 측정을 수행할 수 있도록 하 기 위해서 전송되는 RF 신호를 변경 MSC/SSP(Mobile switching center/service switching point: 교환기/서비스 교환점) ¡ ¡ ¡ 호 인스턴스를 설정, 관리, 해제하기 위해 MT 혹은 망의 다른 MSC 와 연동 지능망 기능 접속을 위한 이동 단말 착/발신 호에 대한 구동 메커 니즘 제공 이동 호들에 대한 라우팅과 프로파일 정보를 수신하기 위해 LR과 연동

IMT-2000 망 구성 및 구축 ¡ IMT-2000의 대표적인 망 구성 요소(2) l VLR/HLR (Visitor/Home location register: 방문/홈 위치 등록기) ¡ ¡ l 호를 설정하기 위한 라우팅 정보를 제공하기 위해 MSC, AC 및 다른 LR들과 연동 서비스 능력(예: 프로토콜, 베어러) 정보를 포함한 프로파일 정보를 제공하기 위해서 MSC와 연동 가입자 신원, 가입자 프로파일, 이동성 관련 데이터 저장 : 위치정보, 활성/비활성 상태, 가입자 신원 데이터, 부가서비스 프로파일(호 제 한, 호 대기 등) 및 기동 프로파일 리스트 로밍 가입자들에 의해 사용될 임시 라우팅 번호 관리 SCP (Service control point: 서비스 제어점) ¡ ¡ 지능망 동 지능망 지능망 서비스와 관련된 이동성을 제공하기 위해 AC, LR, MSC와 연 서비스와 무관한 호를 지원하기 위해 MSC와 연동 서비스와 관련된 호를 지원하기 위해 SSP와 연동 서비스를 위한 특별 자원을 제공하기 위해 SRF와 연동

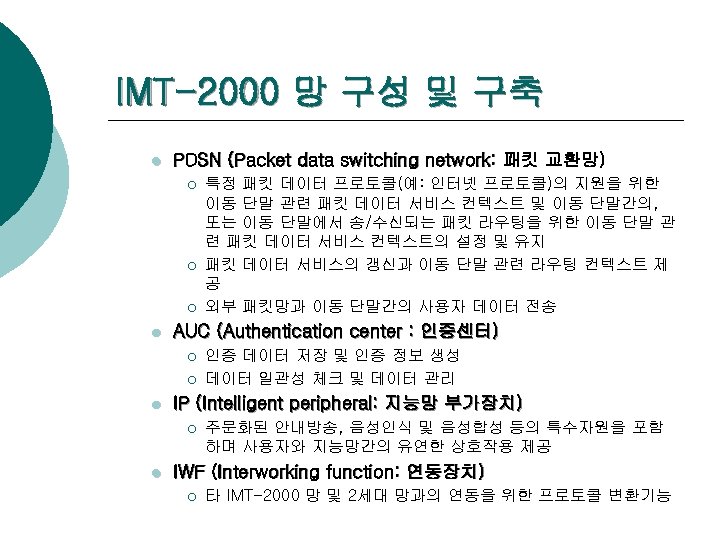

IMT-2000 망 구성 및 구축 l PDSN (Packet data switching network: 패킷 교환망) ¡ ¡ ¡ l AUC (Authentication center : 인증센터) ¡ ¡ l 인증 데이터 저장 및 인증 정보 생성 데이터 일관성 체크 및 데이터 관리 IP (Intelligent peripheral: 지능망 부가장치) ¡ l 특정 패킷 데이터 프로토콜(예: 인터넷 프로토콜)의 지원을 위한 이동 단말 관련 패킷 데이터 서비스 컨텍스트 및 이동 단말간의, 또는 이동 단말에서 송/수신되는 패킷 라우팅을 위한 이동 단말 관 련 패킷 데이터 서비스 컨텍스트의 설정 및 유지 패킷 데이터 서비스의 갱신과 이동 단말 관련 라우팅 컨텍스트 제 공 외부 패킷망과 이동 단말간의 사용자 데이터 전송 주문화된 안내방송, 음성인식 및 음성합성 등의 특수자원을 포함 하며 사용자와 지능망간의 유연한 상호작용 제공 IWF (Interworking function: 연동장치) ¡ 타 IMT-2000 망 및 2세대 망과의 연동을 위한 프로토콜 변환기능

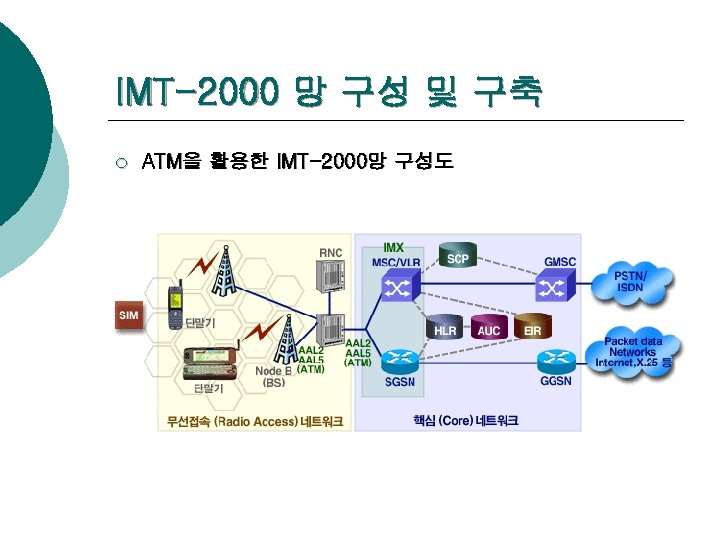

IMT-2000 망 구성 및 구축 ¡ ATM을 활용한 IMT-2000망 구성도

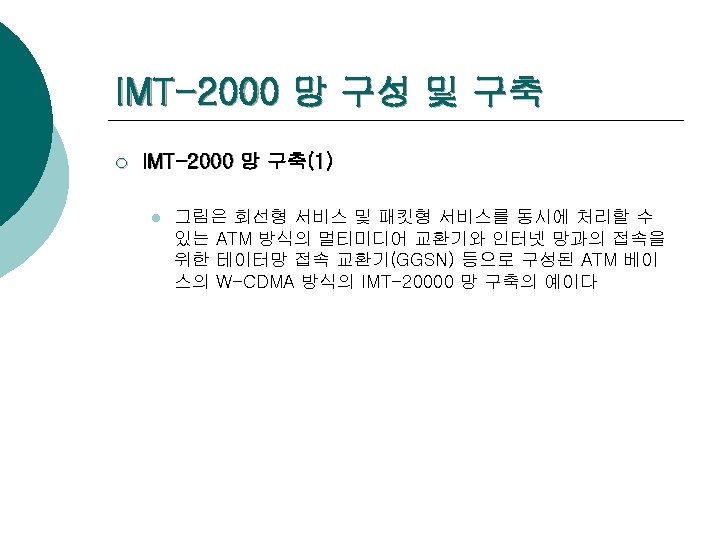

IMT-2000 망 구성 및 구축 ¡ IMT-2000 망 구축(1) l 그림은 회선형 서비스 및 패킷형 서비스를 동시에 처리할 수 있는 ATM 방식의 멀티미디어 교환기와 인터넷 망과의 접속을 위한 테이터망 접속 교환기(GGSN) 등으로 구성된 ATM 베이 스의 W-CDMA 방식의 IMT-20000 망 구축의 예이다

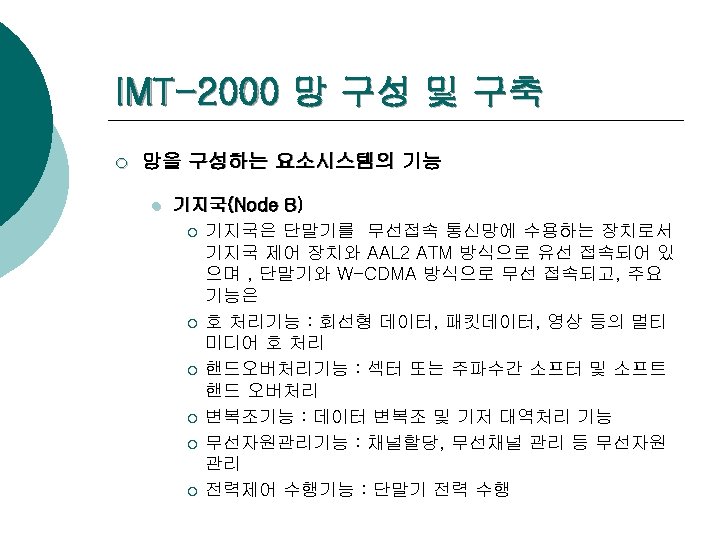

IMT-2000 망 구성 및 구축 ¡ 망을 구성하는 요소시스템의 기능 l 기지국(Node B) ¡ 기지국은 단말기를 무선접속 통신망에 수용하는 장치로서 기지국 제어 장치와 AAL 2 ATM 방식으로 유선 접속되어 있 으며 , 단말기와 W-CDMA 방식으로 무선 접속되고, 주요 기능은 ¡ 호 처리기능 : 회선형 데이터, 패킷데이터, 영상 등의 멀티 미디어 호 처리 ¡ 핸드오버처리기능 : 섹터 또는 주파수간 소프터 및 소프트 핸드 오버처리 ¡ 변복조기능 : 데이터 변복조 및 기저 대역처리 기능 ¡ 무선자원관리기능 : 채널할당, 무선채널 관리 등 무선자원 관리 ¡ 전력제어 수행기능 : 단말기 전력 수행

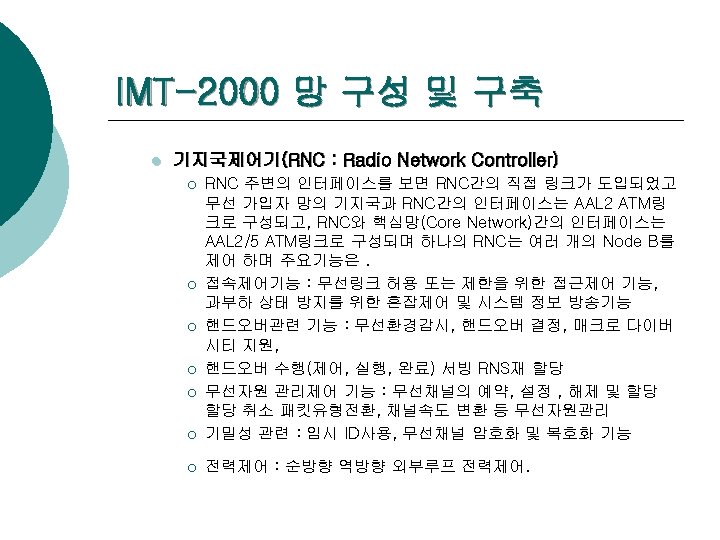

IMT-2000 망 구성 및 구축 l 기지국제어기(RNC : Radio Network Controller) ¡ RNC 주변의 인터페이스를 보면 RNC간의 직접 링크가 도입되었고 무선 가입자 망의 기지국과 RNC간의 인터페이스는 AAL 2 ATM링 크로 구성되고, RNC와 핵심망(Core Network)간의 인터페이스는 AAL 2/5 ATM링크로 구성되며 하나의 RNC는 여러 개의 Node B를 제어 하며 주요기능은. 접속제어기능 : 무선링크 허용 또는 제한을 위한 접근제어 기능, 과부하 상태 방지를 위한 혼잡제어 및 시스템 정보 방송기능 핸드오버관련 기능 : 무선환경감시, 핸드오버 결정, 매크로 다이버 시티 지원, 핸드오버 수행(제어, 실행, 완료) 서빙 RNS재 할당 무선자원 관리제어 기능 : 무선채널의 예약, 설정 , 해제 및 할당 할당 취소 패킷유형전환, 채널속도 변환 등 무선자원관리 기밀성 관련 : 임시 ID사용, 무선채널 암호화 및 복호화 기능 ¡ 전력제어 : 순방향 역방향 외부루프 전력제어. ¡ ¡ ¡

IMT-2000 망 구성 및 구축 l 차세대 이동통신 교환기(IMX: IMT-2000 e. Xchange based on ATM) ¡ ¡ ¡ IMT-2000교환기는 ATM 방식의 멀티미디어 교환기로 회선형 서 비스 및 패킷형 서비스를 동시에 처리하고, 음성과 회선데이터는 회선교환방식의 핵심망으로 AAL 2 ATM방식으로 전송되고, 패킷데 이터 및 인터넷 데이터는 패킷교환방식의 핵심망으로 AAL 5 ATM 방식으로 전송되며, 데이터망 접속교환기를 통해 인터넷 망 및 타 패킷망과 연결된다. 주요기능은 호 처리 및 핸드오버 기능 - 회선형 및 패킷 서비스 호처리 및 교 환기내 RNC간 또는 교환기간 핸드오버처리 연동기능 - 전화망, ISDN망, 이동전화망, 타 IMT-2000 망과의 연 동기능 인터페이스 기능 - 기지국 제어장치(RNC), 데이터망 접속 교환기 (GGSN), 가입자정보처리장치(HLR/Au. C) 및 부가장치등과의 인터 페이스 서비스 수행 교환기능(SSP) - 지능망서비스 제공을 위한 지능망 호처리, 특수자원 제공을 위한 지능형 주변장치(IP)와의 연동 과금기능 과금 정산 데이터의 생성 및 전달

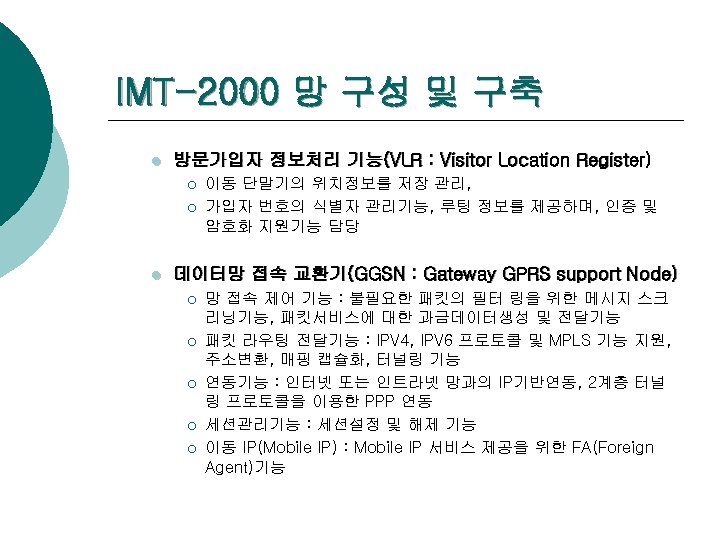

IMT-2000 망 구성 및 구축 l 방문가입자 정보처리 기능(VLR : Visitor Location Register) ¡ ¡ l 이동 단말기의 위치정보를 저장 관리, 가입자 번호의 식별자 관리기능, 루팅 정보를 제공하며, 인증 및 암호화 지원기능 담당 데이터망 접속 교환기(GGSN : Gateway GPRS support Node) ¡ ¡ ¡ 망 접속 제어 기능 : 불필요한 패킷의 필터 링을 위한 메시지 스크 리닝기능, 패킷서비스에 대한 과금데이터생성 및 전달기능 패킷 라우팅 전달기능 : IPV 4, IPV 6 프로토콜 및 MPLS 기능 지원, 주소변환, 매핑 캡슐화, 터널링 기능 연동기능 : 인터넷 또는 인트라넷 망과의 IP기반연동, 2계층 터널 링 프로토콜을 이용한 PPP 연동 세션관리기능 : 세션설정 및 해제 기능 이동 IP(Mobile IP) : Mobile IP 서비스 제공을 위한 FA(Foreign Agent)기능

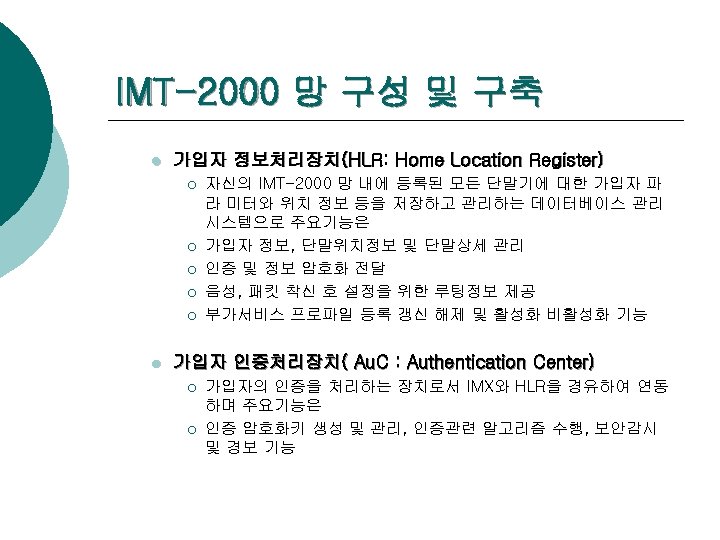

IMT-2000 망 구성 및 구축 l 가입자 정보처리장치(HLR: Home Location Register) ¡ ¡ ¡ l 자신의 IMT-2000 망 내에 등록된 모든 단말기에 대한 가입자 파 라 미터와 위치 정보 등을 저장하고 관리하는 데이터베이스 관리 시스템으로 주요기능은 가입자 정보, 단말위치정보 및 단말상세 관리 인증 및 정보 암호화 전달 음성, 패킷 착신 호 설정을 위한 루팅정보 제공 부가서비스 프로파일 등록 갱신 해제 및 활성화 비활성화 기능 가입자 인증처리장치( Au. C : Authentication Center) ¡ ¡ 가입자의 인증을 처리하는 장치로서 IMX와 HLR을 경유하여 연동 하며 주요기능은 인증 암호화키 생성 및 관리, 인증관련 알고리즘 수행, 보안감시 및 경보 기능

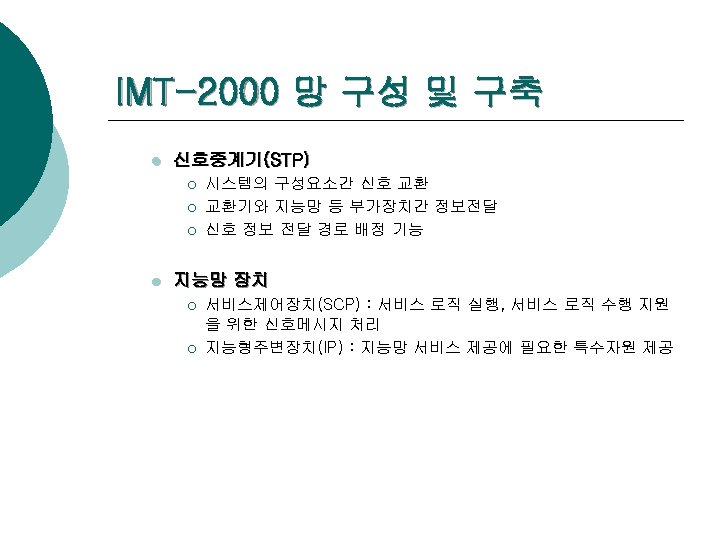

IMT-2000 망 구성 및 구축 l 신호중계기(STP) ¡ ¡ ¡ l 시스템의 구성요소간 신호 교환 교환기와 지능망 등 부가장치간 정보전달 신호 정보 전달 경로 배정 기능 지능망 장치 ¡ ¡ 서비스제어장치(SCP) : 서비스 로직 실행, 서비스 로직 수행 지원 을 위한 신호메시지 처리 지능형주변장치(IP) : 지능망 서비스 제공에 필요한 특수자원 제공

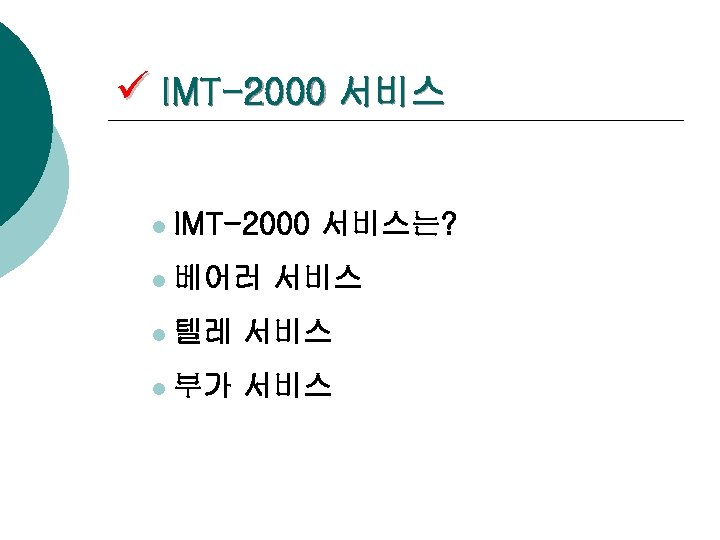

ü IMT-2000 서비스 l IMT-2000 서비스는? l 베어러 서비스 l 텔레 서비스 l 부가 서비스

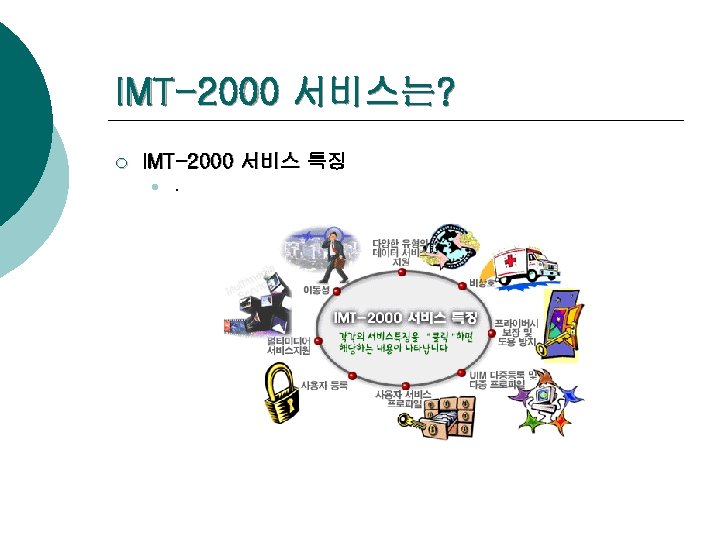

IMT-2000 서비스는? ¡ IMT-2000 서비스 특징 l .

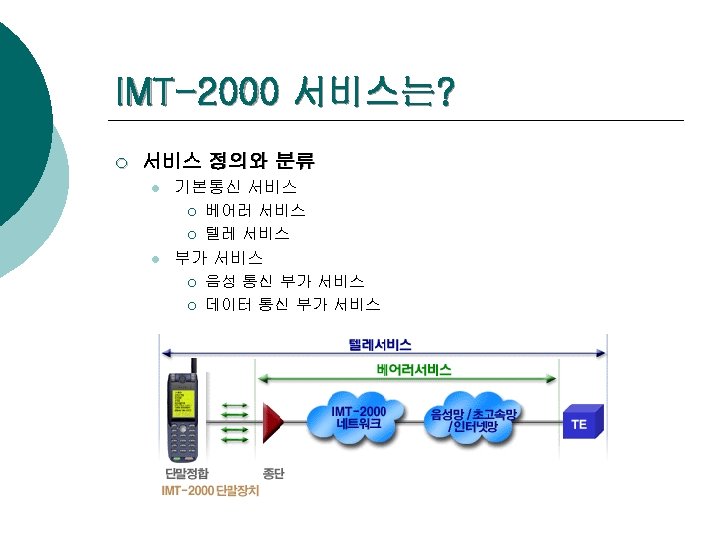

IMT-2000 서비스는? ¡ 서비스 정의와 분류 l 기본통신 서비스 ¡ ¡ l 베어러 서비스 텔레 서비스 부가 서비스 ¡ ¡ 음성 통신 부가 서비스 데이터 통신 부가 서비스

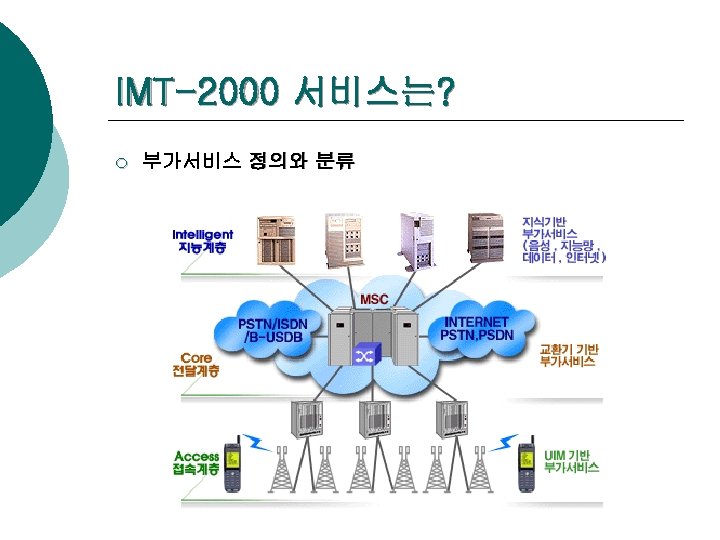

IMT-2000 서비스는? ¡ 부가서비스 정의와 분류

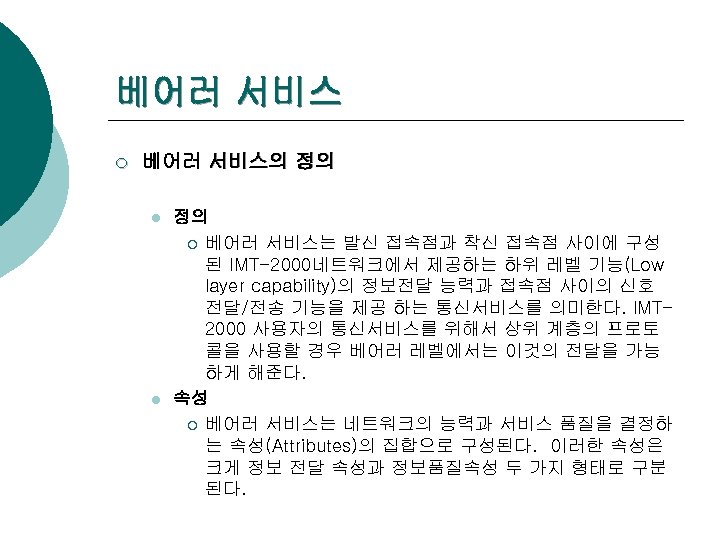

베어러 서비스 ¡ 베어러 서비스의 정의 l l 정의 ¡ 베어러 서비스는 발신 접속점과 착신 접속점 사이에 구성 된 IMT-2000네트워크에서 제공하는 하위 레벨 기능(Low layer capability)의 정보전달 능력과 접속점 사이의 신호 전달/전송 기능을 제공 하는 통신서비스를 의미한다. IMT 2000 사용자의 통신서비스를 위해서 상위 계층의 프로토 콜을 사용할 경우 베어러 레벨에서는 이것의 전달을 가능 하게 해준다. 속성 ¡ 베어러 서비스는 네트워크의 능력과 서비스 품질을 결정하 는 속성(Attributes)의 집합으로 구성된다. 이러한 속성은 크게 정보 전달 속성과 정보품질속성 두 가지 형태로 구분 된다.

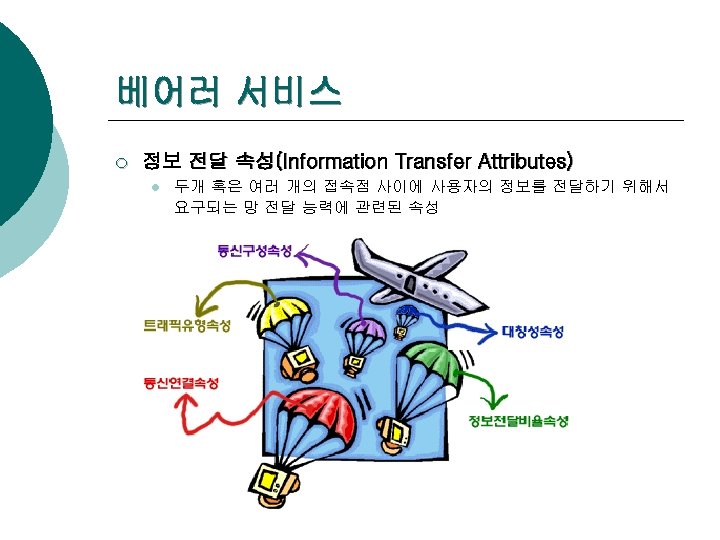

베어러 서비스 ¡ 정보 전달 속성(Information Transfer Attributes) l 두개 혹은 여러 개의 접속점 사이에 사용자의 정보를 전달하기 위해서 요구되는 망 전달 능력에 관련된 속성

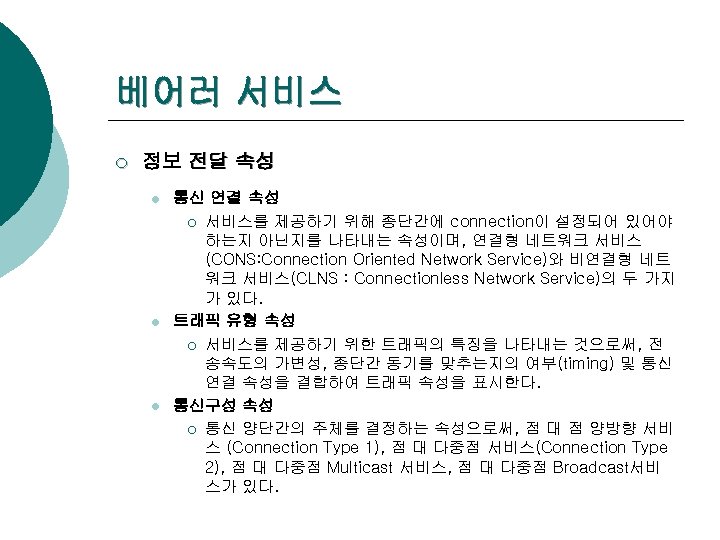

베어러 서비스 ¡ 정보 전달 속성 l l l 통신 연결 속성 ¡ 서비스를 제공하기 위해 종단간에 connection이 설정되어 있어야 하는지 아닌지를 나타내는 속성이며, 연결형 네트워크 서비스 (CONS: Connection Oriented Network Service)와 비연결형 네트 워크 서비스(CLNS : Connectionless Network Service)의 두 가지 가 있다. 트래픽 유형 속성 ¡ 서비스를 제공하기 위한 트래픽의 특징을 나타내는 것으로써, 전 송속도의 가변성, 종단간 동기를 맞추는지의 여부(timing) 및 통신 연결 속성을 결합하여 트래픽 속성을 표시한다. 통신구성 속성 ¡ 통신 양단간의 주체를 결정하는 속성으로써, 점 대 점 양방향 서비 스 (Connection Type 1), 점 대 다중점 서비스(Connection Type 2), 점 대 다중점 Multicast 서비스, 점 대 다중점 Broadcast서비 스가 있다.

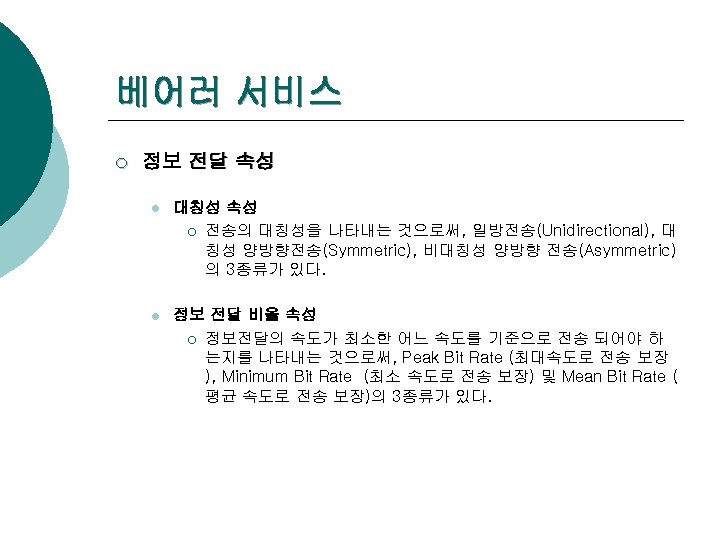

베어러 서비스 ¡ 정보 전달 속성 l 대칭성 속성 ¡ 전송의 대칭성을 나타내는 것으로써, 일방전송(Unidirectional), 대 칭성 양방향전송(Symmetric), 비대칭성 양방향 전송(Asymmetric) 의 3종류가 있다. l 정보 전달 비율 속성 ¡ 정보전달의 속도가 최소한 어느 속도를 기준으로 전송 되어야 하 는지를 나타내는 것으로써, Peak Bit Rate (최대속도로 전송 보장 ), Minimum Bit Rate (최소 속도로 전송 보장) 및 Mean Bit Rate ( 평균 속도로 전송 보장)의 3종류가 있다.

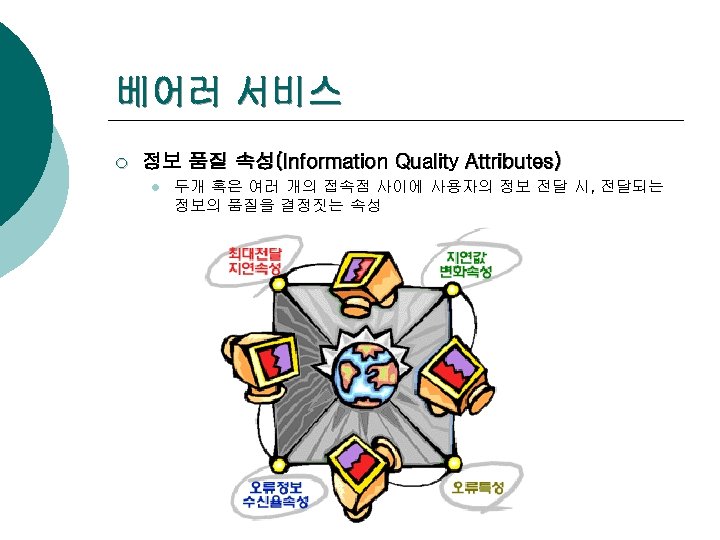

베어러 서비스 ¡ 정보 품질 속성(Information Quality Attributes) l 두개 혹은 여러 개의 접속점 사이에 사용자의 정보 전달 시, 전달되는 정보의 품질을 결정짓는 속성

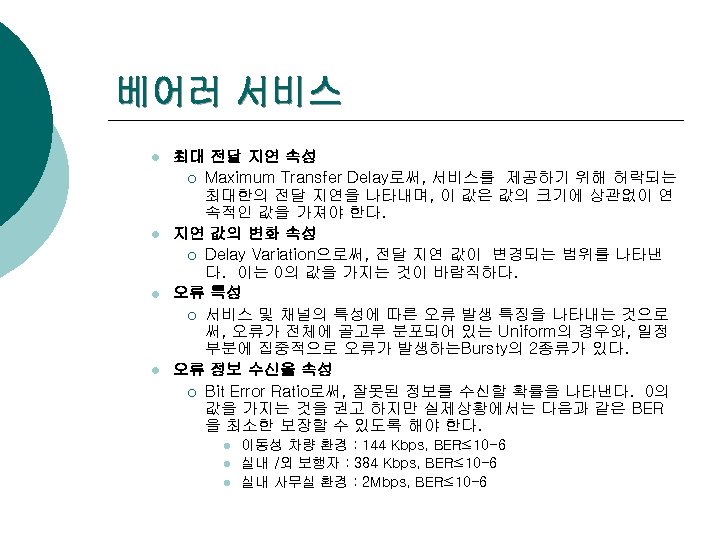

베어러 서비스 l l 최대 전달 지연 속성 ¡ Maximum Transfer Delay로써, 서비스를 제공하기 위해 허락되는 최대한의 전달 지연을 나타내며, 이 값은 값의 크기에 상관없이 연 속적인 값을 가져야 한다. 지연 값의 변화 속성 ¡ Delay Variation으로써, 전달 지연 값이 변경되는 범위를 나타낸 다. 이는 0의 값을 가지는 것이 바람직하다. 오류 특성 ¡ 서비스 및 채널의 특성에 따른 오류 발생 특징을 나타내는 것으로 써, 오류가 전체에 골고루 분포되어 있는 Uniform의 경우와, 일정 부분에 집중적으로 오류가 발생하는Bursty의 2종류가 있다. 오류 정보 수신율 속성 ¡ Bit Error Ratio로써, 잘못된 정보를 수신할 확률을 나타낸다. 0의 값을 가지는 것을 권고 하지만 실제상황에서는 다음과 같은 BER 을 최소한 보장할 수 있도록 해야 한다. l l l 이동성 차량 환경 : 144 Kbps, BER≤ 10 -6 실내 /외 보행자 : 384 Kbps, BER≤ 10 -6 실내 사무실 환경 : 2 Mbps, BER≤ 10 -6

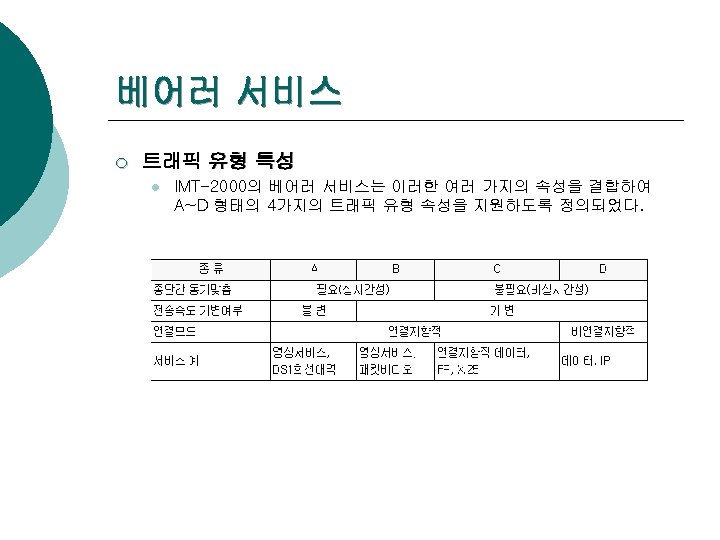

베어러 서비스 ¡ 트래픽 유형 특성 l IMT-2000의 베어러 서비스는 이러한 여러 가지의 속성을 결합하여 A~D 형태의 4가지의 트래픽 유형 속성을 지원하도록 정의되었다.

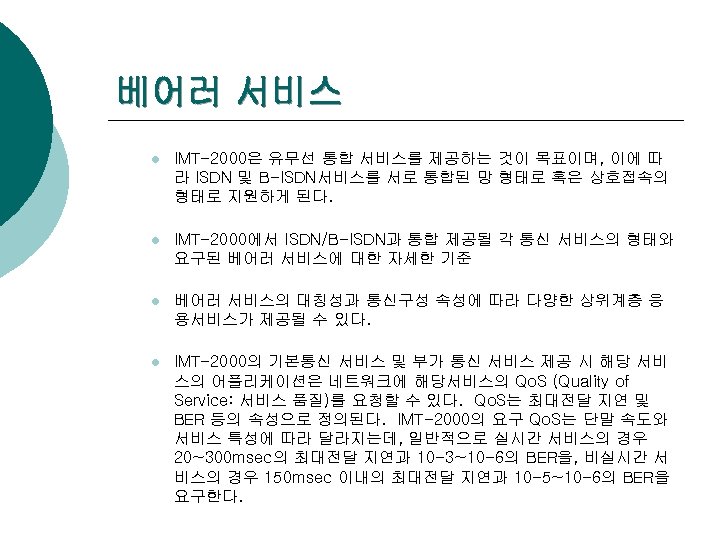

베어러 서비스 l IMT-2000은 유무선 통합 서비스를 제공하는 것이 목표이며, 이에 따 라 ISDN 및 B-ISDN서비스를 서로 통합된 망 형태로 혹은 상호접속의 형태로 지원하게 된다. l IMT-2000에서 ISDN/B-ISDN과 통합 제공될 각 통신 서비스의 형태와 요구된 베어러 서비스에 대한 자세한 기준 l 베어러 서비스의 대칭성과 통신구성 속성에 따라 다양한 상위계층 응 용서비스가 제공될 수 있다. l IMT-2000의 기본통신 서비스 및 부가 통신 서비스 제공 시 해당 서비 스의 어플리케이션은 네트워크에 해당서비스의 Qo. S (Quality of Service: 서비스 품질)를 요청할 수 있다. Qo. S는 최대전달 지연 및 BER 등의 속성으로 정의된다. IMT-2000의 요구 Qo. S는 단말 속도와 서비스 특성에 따라 달라지는데, 일반적으로 실시간 서비스의 경우 20~300 msec의 최대전달 지연과 10 -3~10 -6의 BER을, 비실시간 서 비스의 경우 150 msec 이내의 최대전달 지연과 10 -5~10 -6의 BER을 요구한다.

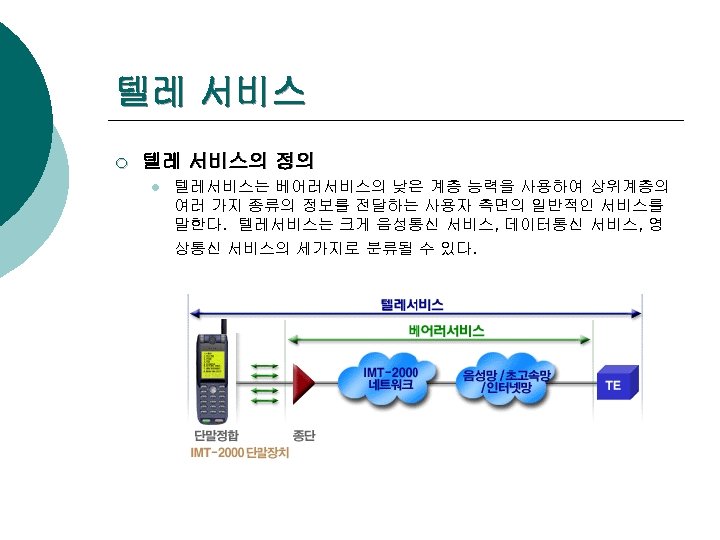

텔레 서비스 ¡ 텔레 서비스의 정의 l 텔레서비스는 베어러서비스의 낮은 계층 능력을 사용하여 상위계층의 여러 가지 종류의 정보를 전달하는 사용자 측면의 일반적인 서비스를 말한다. 텔레서비스는 크게 음성통신 서비스, 데이터통신 서비스, 영 상통신 서비스의 세가지로 분류될 수 있다.

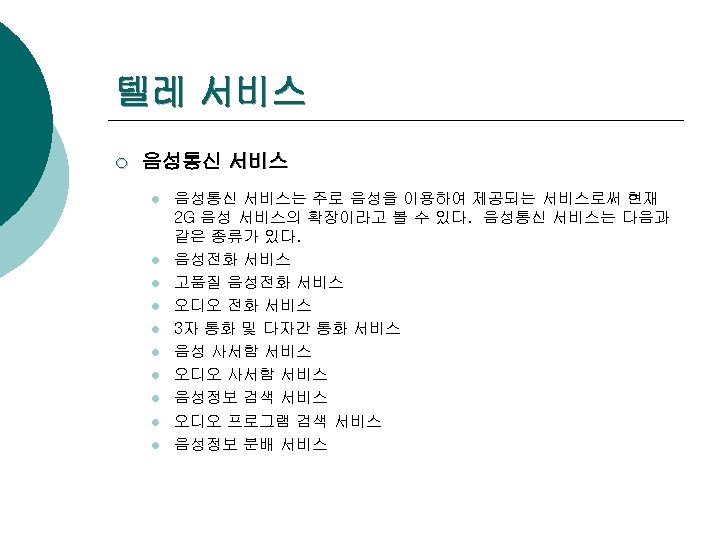

텔레 서비스 ¡ 음성통신 서비스 l l l l l 음성통신 서비스는 주로 음성을 이용하여 제공되는 서비스로써 현재 2 G 음성 서비스의 확장이라고 볼 수 있다. 음성통신 서비스는 다음과 같은 종류가 있다. 음성전화 서비스 고품질 음성전화 서비스 오디오 전화 서비스 3자 통화 및 다자간 통화 서비스 음성 사서함 서비스 오디오 사서함 서비스 음성정보 검색 서비스 오디오 프로그램 검색 서비스 음성정보 분배 서비스

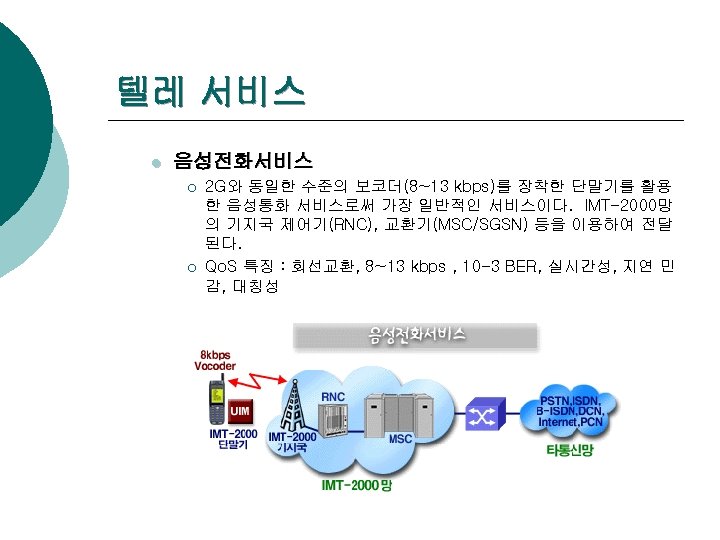

텔레 서비스 l 음성전화서비스 ¡ ¡ 2 G와 동일한 수준의 보코더(8~13 kbps)를 장착한 단말기를 활용 한 음성통화 서비스로써 가장 일반적인 서비스이다. IMT-2000망 의 기지국 제어기(RNC), 교환기(MSC/SGSN) 등을 이용하여 전달 된다. Qo. S 특징 : 회선교환, 8~13 kbps , 10 -3 BER, 실시간성, 지연 민 감, 대칭성

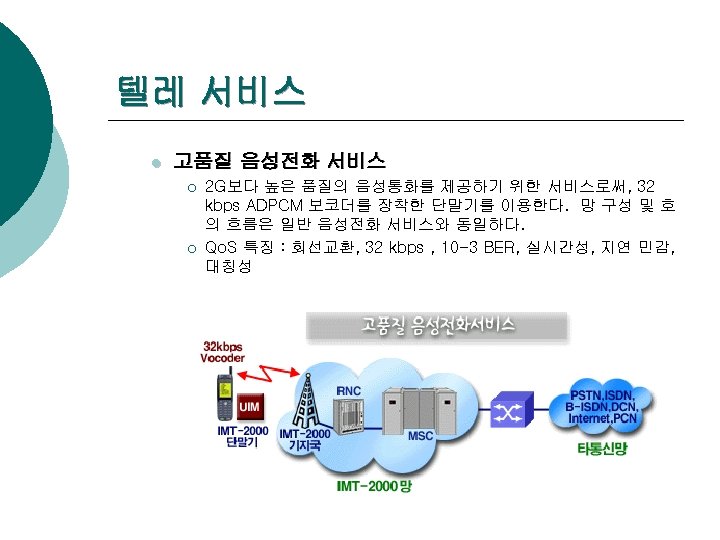

텔레 서비스 l 고품질 음성전화 서비스 ¡ ¡ 2 G보다 높은 품질의 음성통화를 제공하기 위한 서비스로써, 32 kbps ADPCM 보코더를 장착한 단말기를 이용한다. 망 구성 및 호 의 흐름은 일반 음성전화 서비스와 동일하다. Qo. S 특징 : 회선교환, 32 kbps , 10 -3 BER, 실시간성, 지연 민감, 대칭성

텔레 서비스 l 오디오 전화서비스 ¡ ¡ 64 ~ 128 kbps 오디오 코덱을 장착한 단말기를 이용한 오디오 통 화 서비스로서, Hi-Fi 오디오(카 오디오)를 단말기와 접속하여 사 용할 수도 있으며 전화 노래방 등에 활용 가능하다. 망의 구성은 일반 음성통화와 동일하지만 단말의 성능이 달라, 서비스의 품질 이 달라진다. Qo. S 특징 : 회선교환, 64~128 kbps , 10 -6 BER, 실시간성, 지연 민감, 대칭성

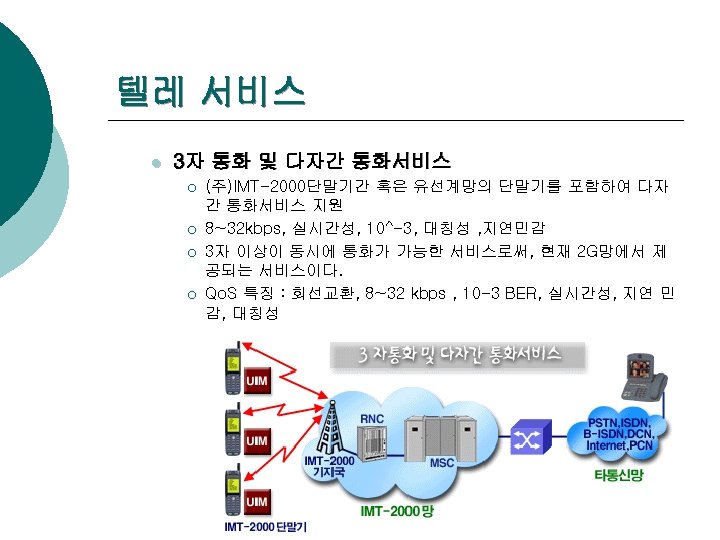

텔레 서비스 l 3자 통화 및 다자간 통화서비스 ¡ ¡ (주)IMT-2000단말기간 혹은 유선계망의 단말기를 포함하여 다자 간 통화서비스 지원 8~32 kbps, 실시간성, 10^-3, 대칭성 , 지연민감 3자 이상이 동시에 통화가 가능한 서비스로써, 현재 2 G망에서 제 공되는 서비스이다. Qo. S 특징 : 회선교환, 8~32 kbps , 10 -3 BER, 실시간성, 지연 민 감, 대칭성

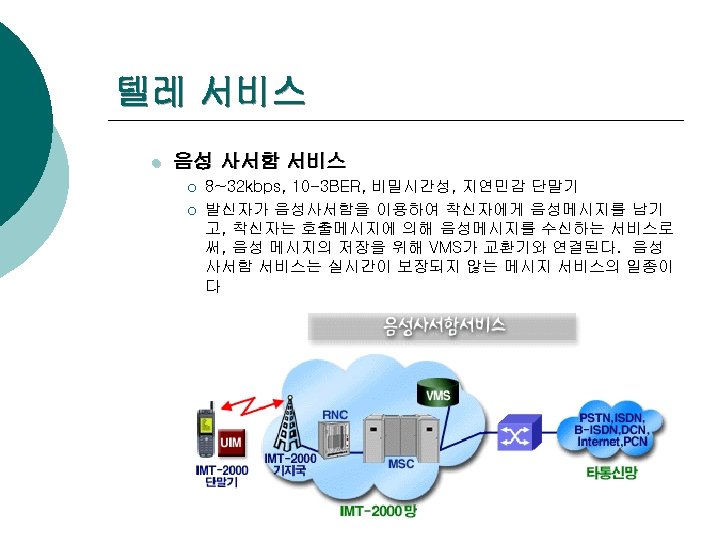

텔레 서비스 l 음성 사서함 서비스 ¡ ¡ 8~32 kbps, 10 -3 BER, 비밀시간성, 지연민감 단말기 발신자가 음성사서함을 이용하여 착신자에게 음성메시지를 남기 고, 착신자는 호출메시지에 의해 음성메시지를 수신하는 서비스로 써, 음성 메시지의 저장을 위해 VMS가 교환기와 연결된다. 음성 사서함 서비스는 실시간이 보장되지 않는 메시지 서비스의 일종이 다

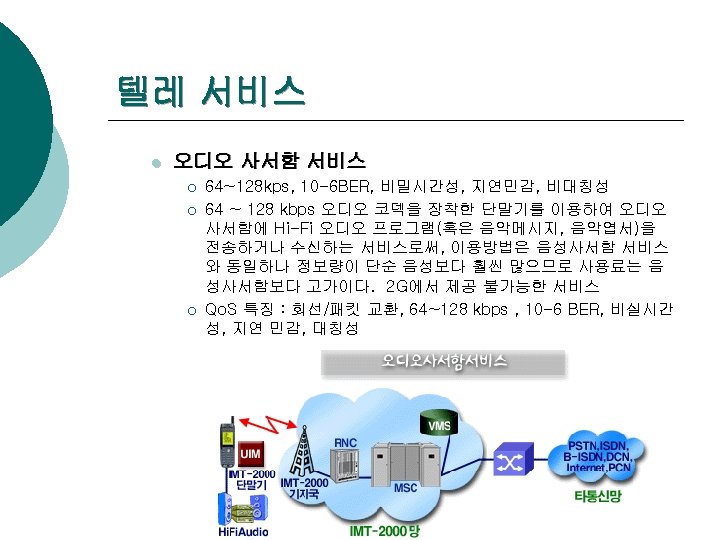

텔레 서비스 l 오디오 사서함 서비스 ¡ ¡ ¡ 64~128 kps, 10 -6 BER, 비밀시간성, 지연민감, 비대칭성 64 ~ 128 kbps 오디오 코덱을 장착한 단말기를 이용하여 오디오 사서함에 Hi-Fi 오디오 프로그램(혹은 음악메시지, 음악엽서)을 전송하거나 수신하는 서비스로써, 이용방법은 음성사서함 서비스 와 동일하나 정보량이 단순 음성보다 훨씬 많으므로 사용료는 음 성사서함보다 고가이다. 2 G에서 제공 불가능한 서비스 Qo. S 특징 : 회선/패킷 교환, 64~128 kbps , 10 -6 BER, 비실시간 성, 지연 민감, 대칭성

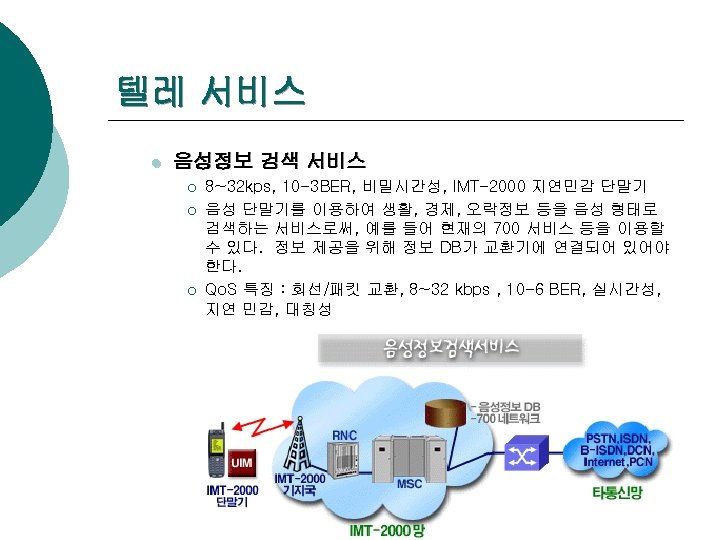

텔레 서비스 l 음성정보 검색 서비스 ¡ ¡ ¡ 8~32 kps, 10 -3 BER, 비밀시간성, IMT-2000 지연민감 단말기 음성 단말기를 이용하여 생활, 경제, 오락정보 등을 음성 형태로 검색하는 서비스로써, 예를 들어 현재의 700 서비스 등을 이용할 수 있다. 정보 제공을 위해 정보 DB가 교환기에 연결되어 있어야 한다. Qo. S 특징 : 회선/패킷 교환, 8~32 kbps , 10 -6 BER, 실시간성, 지연 민감, 대칭성

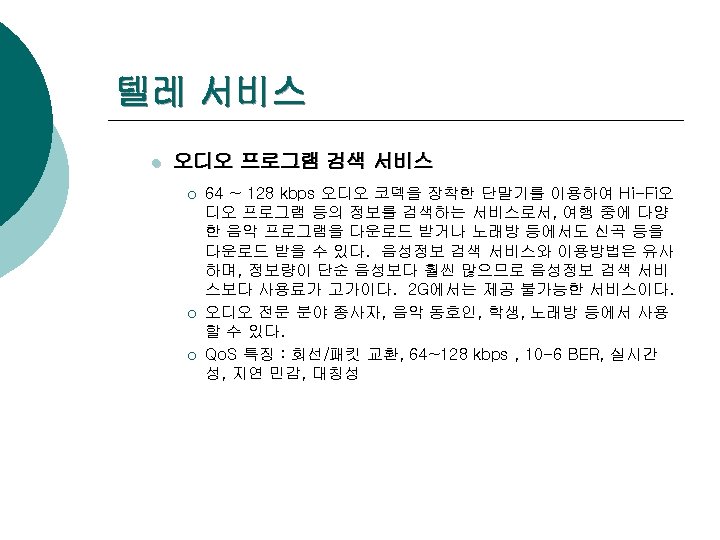

텔레 서비스 l 오디오 프로그램 검색 서비스 ¡ ¡ ¡ 64 ~ 128 kbps 오디오 코덱을 장착한 단말기를 이용하여 Hi-Fi오 디오 프로그램 등의 정보를 검색하는 서비스로서, 여행 중에 다양 한 음악 프로그램을 다운로드 받거나 노래방 등에서도 신곡 등을 다운로드 받을 수 있다. 음성정보 검색 서비스와 이용방법은 유사 하며, 정보량이 단순 음성보다 훨씬 많으므로 음성정보 검색 서비 스보다 사용료가 고가이다. 2 G에서는 제공 불가능한 서비스이다. 오디오 전문 분야 종사자, 음악 동호인, 학생, 노래방 등에서 사용 할 수 있다. Qo. S 특징 : 회선/패킷 교환, 64~128 kbps , 10 -6 BER, 실시간 성, 지연 민감, 대칭성

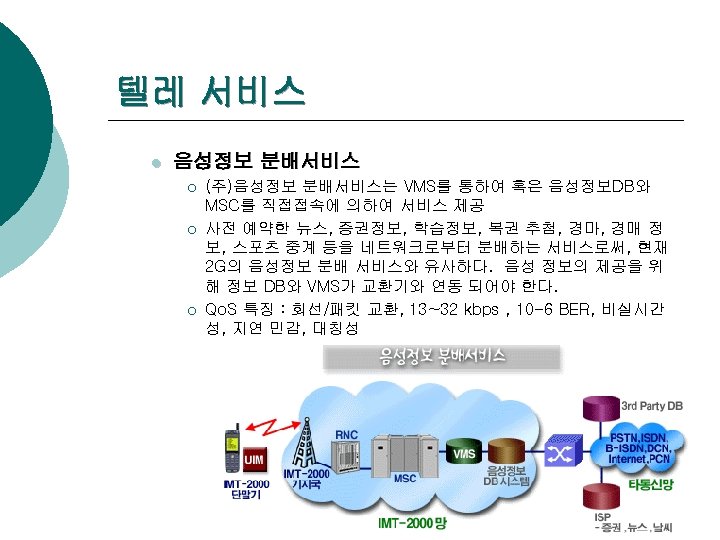

텔레 서비스 l 음성정보 분배서비스 ¡ ¡ ¡ (주)음성정보 분배서비스는 VMS를 통하여 혹은 음성정보DB와 MSC를 직접접속에 의하여 서비스 제공 사전 예약한 뉴스, 증권정보, 학습정보, 복권 추첨, 경마, 경매 정 보, 스포츠 중계 등을 네트워크로부터 분배하는 서비스로써, 현재 2 G의 음성정보 분배 서비스와 유사하다. 음성 정보의 제공을 위 해 정보 DB와 VMS가 교환기와 연동 되어야 한다. Qo. S 특징 : 회선/패킷 교환, 13~32 kbps , 10 -6 BER, 비실시간 성, 지연 민감, 대칭성

텔레 서비스 ¡ 데이터 통신 서비스 l l l 데이터통신 서비스는 사용자에게 음성 이외의 다양한 정보를 제공해 주는 서비스이다. 데이터통신 서비스는 다음과 같은 종류가 있다. 위치정보 분배 서비스 양방향 데이터 통신 서비스, 다자간 데이터 통신 서비스 양방향 FAX 통신 서비스, 다자간 FAX 통신 서비스 원격제어 서비스 단문 메시지 서비스 무선 호출 서비스 전자메일 서비스, FAX 메일 서비스 문서 공유 서비스 데이터 정보 검색 서비스 문자형 정보 분배 서비스

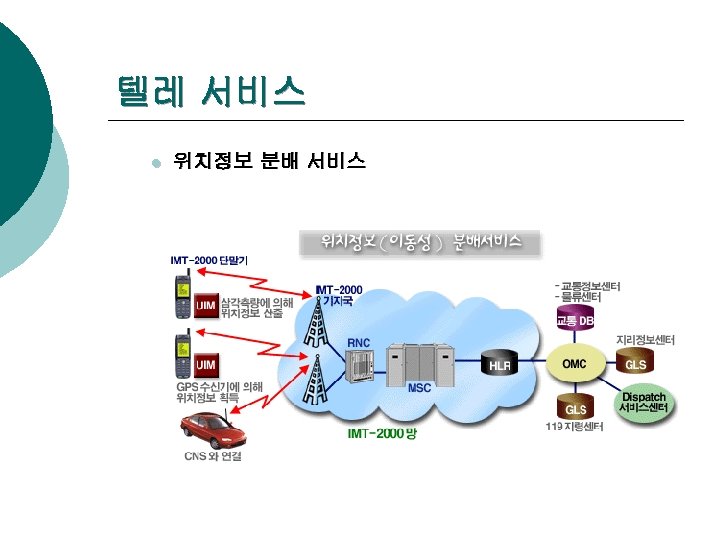

텔레 서비스 l 위치정보 분배 서비스

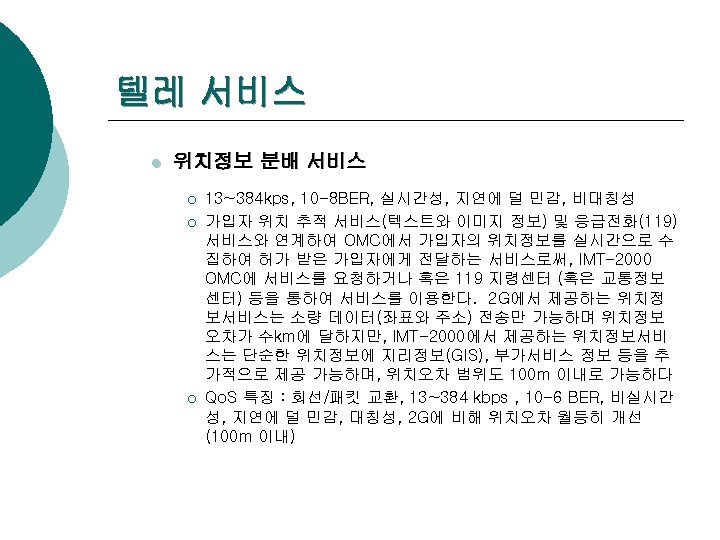

텔레 서비스 l 위치정보 분배 서비스 ¡ ¡ ¡ 13~384 kps, 10 -8 BER, 실시간성, 지연에 덜 민감, 비대칭성 가입자 위치 추적 서비스(텍스트와 이미지 정보) 및 응급전화(119) 서비스와 연계하여 OMC에서 가입자의 위치정보를 실시간으로 수 집하여 허가 받은 가입자에게 전달하는 서비스로써, IMT-2000 OMC에 서비스를 요청하거나 혹은 119 지령센터 (혹은 교통정보 센터) 등을 통하여 서비스를 이용한다. 2 G에서 제공하는 위치정 보서비스는 소량 데이터(좌표와 주소) 전송만 가능하며 위치정보 오차가 수km에 달하지만, IMT-2000에서 제공하는 위치정보서비 스는 단순한 위치정보에 지리정보(GIS), 부가서비스 정보 등을 추 가적으로 제공 가능하며, 위치오차 범위도 100 m 이내로 가능하다 Qo. S 특징 : 회선/패킷 교환, 13~384 kbps , 10 -6 BER, 비실시간 성, 지연에 덜 민감, 대칭성, 2 G에 비해 위치오차 월등히 개선 (100 m 이내)

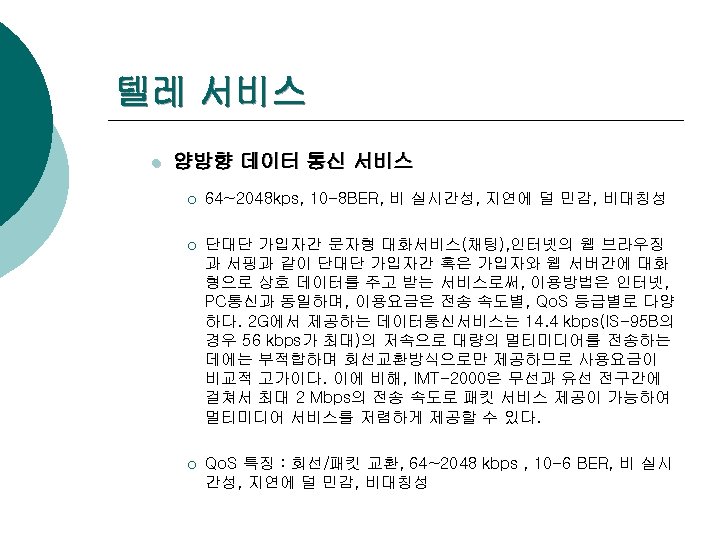

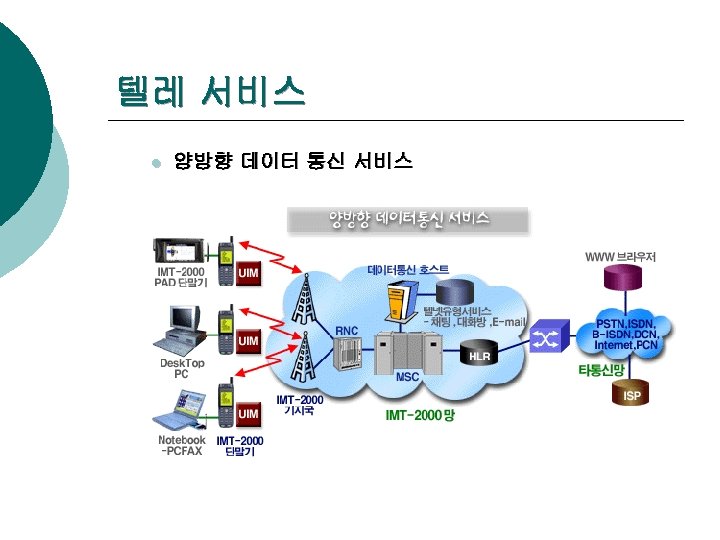

텔레 서비스 l 양방향 데이터 통신 서비스

텔레 서비스 l 양방향 데이터 통신 서비스 ¡ 64~2048 kps, 10 -8 BER, 비 실시간성, 지연에 덜 민감, 비대칭성 ¡ 단대단 가입자간 문자형 대화서비스(채팅), 인터넷의 웹 브라우징 과 서핑과 같이 단대단 가입자간 혹은 가입자와 웹 서버간에 대화 형으로 상호 데이터를 주고 받는 서비스로써, 이용방법은 인터넷, PC통신과 동일하며, 이용요금은 전송 속도별, Qo. S 등급별로 다양 하다. 2 G에서 제공하는 데이터통신서비스는 14. 4 kbps(IS-95 B의 경우 56 kbps가 최대)의 저속으로 대량의 멀티미디어를 전송하는 데에는 부적합하며 회선교환방식으로만 제공하므로 사용요금이 비교적 고가이다. 이에 비해, IMT-2000은 무선과 유선 전구간에 걸쳐서 최대 2 Mbps의 전송 속도로 패킷 서비스 제공이 가능하여 멀티미디어 서비스를 저렴하게 제공할 수 있다. ¡ Qo. S 특징 : 회선/패킷 교환, 64~2048 kbps , 10 -6 BER, 비 실시 간성, 지연에 덜 민감, 비대칭성

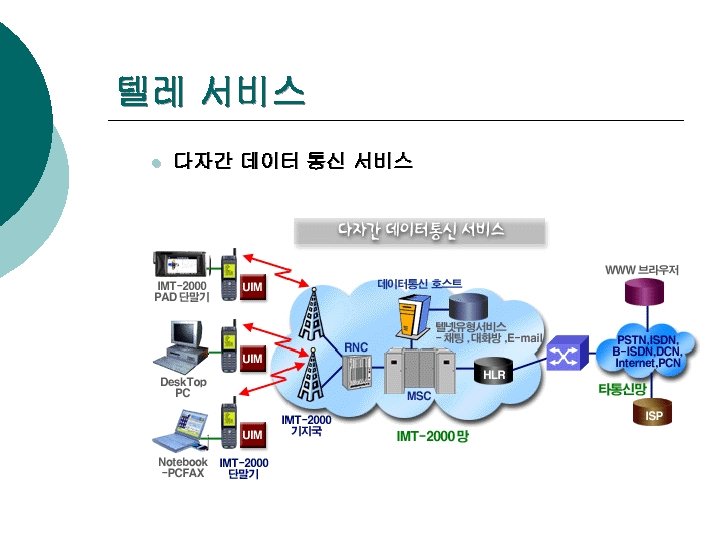

텔레 서비스 l 다자간 데이터 통신 서비스

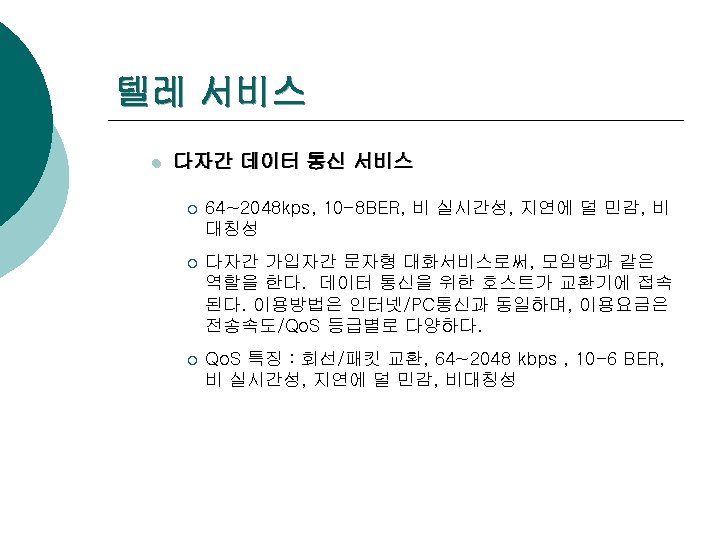

텔레 서비스 l 다자간 데이터 통신 서비스 ¡ 64~2048 kps, 10 -8 BER, 비 실시간성, 지연에 덜 민감, 비 대칭성 ¡ 다자간 가입자간 문자형 대화서비스로써, 모임방과 같은 역할을 한다. 데이터 통신을 위한 호스트가 교환기에 접속 된다. 이용방법은 인터넷/PC통신과 동일하며, 이용요금은 전송속도/Qo. S 등급별로 다양하다. ¡ Qo. S 특징 : 회선/패킷 교환, 64~2048 kbps , 10 -6 BER, 비 실시간성, 지연에 덜 민감, 비대칭성

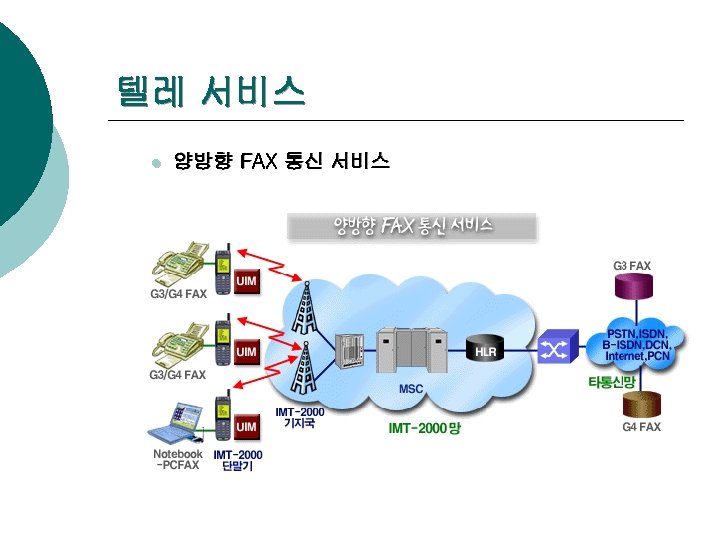

텔레 서비스 l 양방향 FAX 통신 서비스

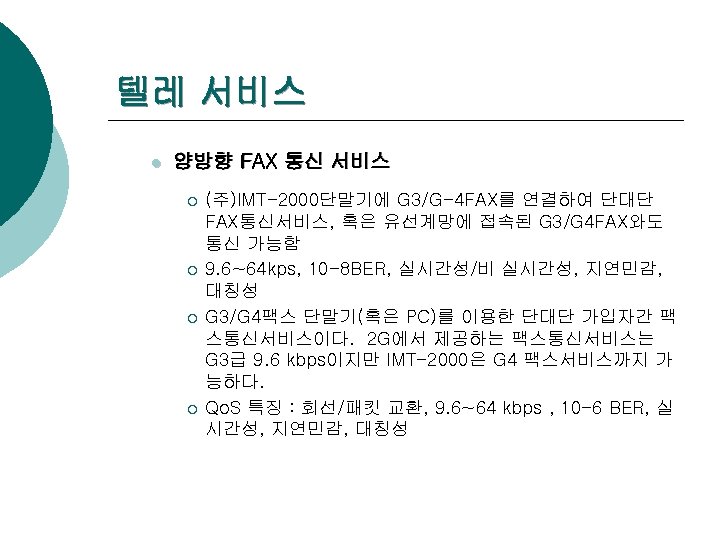

텔레 서비스 l 양방향 FAX 통신 서비스 ¡ ¡ (주)IMT-2000단말기에 G 3/G-4 FAX를 연결하여 단대단 FAX통신서비스, 혹은 유선계망에 접속된 G 3/G 4 FAX와도 통신 가능함 9. 6~64 kps, 10 -8 BER, 실시간성/비 실시간성, 지연민감, 대칭성 G 3/G 4팩스 단말기(혹은 PC)를 이용한 단대단 가입자간 팩 스통신서비스이다. 2 G에서 제공하는 팩스통신서비스는 G 3급 9. 6 kbps이지만 IMT-2000은 G 4 팩스서비스까지 가 능하다. Qo. S 특징 : 회선/패킷 교환, 9. 6~64 kbps , 10 -6 BER, 실 시간성, 지연민감, 대칭성

텔레 서비스 l 다자간 FAX 통신 서비스

텔레 서비스 l 다자간 FAX 통신 서비스 ¡ ¡ (주)IMT-2000단말기에 G 3/G-4 FAX를 연결하여 단대단 FAX통신서비스, 혹은 유선계망에 접속된 G 3/G 4 FAX와도 통신 가능함 9. 6~64 kps, 10 -8 BER, 실시간성/비 실시간성, 지연민감, 대칭성 G 3/G 4팩스 단말기(혹은 PC)를 이용하여 다수의 가입자에 게 팩스통신을 제공하는 서비스로써, G 4 팩스서비스까지 가능하다. Qo. S 특징 : 회선/패킷 교환, 9. 6~64 kbps , 10 -6 BER, 실 시간성, 지연민감, 대칭성

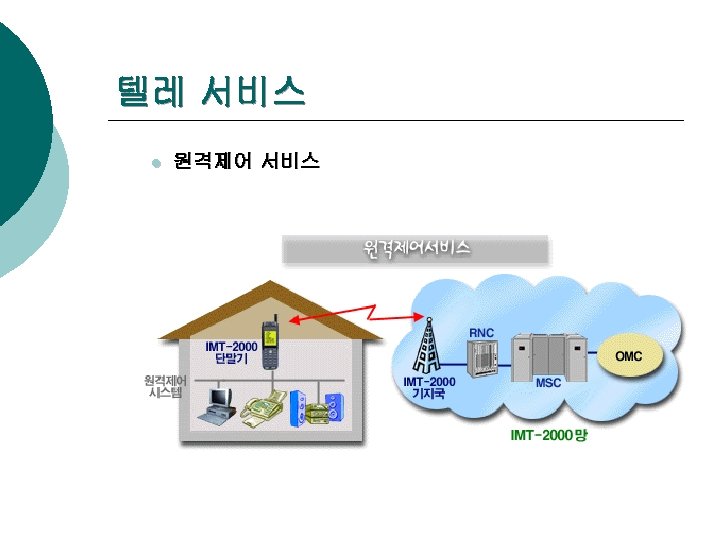

텔레 서비스 l 원격제어 서비스

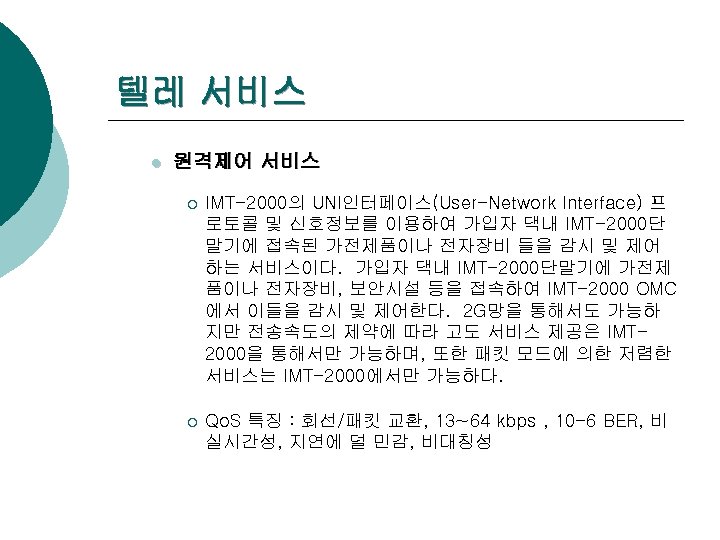

텔레 서비스 l 원격제어 서비스 ¡ IMT-2000의 UNI인터페이스(User-Network Interface) 프 로토콜 및 신호정보를 이용하여 가입자 댁내 IMT-2000단 말기에 접속된 가전제품이나 전자장비 들을 감시 및 제어 하는 서비스이다. 가입자 댁내 IMT-2000단말기에 가전제 품이나 전자장비, 보안시설 등을 접속하여 IMT-2000 OMC 에서 이들을 감시 및 제어한다. 2 G망을 통해서도 가능하 지만 전송속도의 제약에 따라 고도 서비스 제공은 IMT 2000을 통해서만 가능하며, 또한 패킷 모드에 의한 저렴한 서비스는 IMT-2000에서만 가능하다. ¡ Qo. S 특징 : 회선/패킷 교환, 13~64 kbps , 10 -6 BER, 비 실시간성, 지연에 덜 민감, 비대칭성

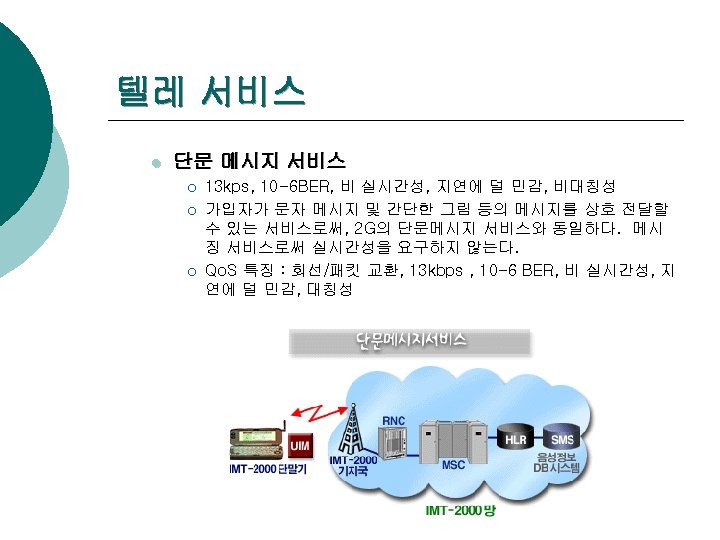

텔레 서비스 l 단문 메시지 서비스 ¡ ¡ ¡ 13 kps, 10 -6 BER, 비 실시간성, 지연에 덜 민감, 비대칭성 가입자가 문자 메시지 및 간단한 그림 등의 메시지를 상호 전달할 수 있는 서비스로써, 2 G의 단문메시지 서비스와 동일하다. 메시 징 서비스로써 실시간성을 요구하지 않는다. Qo. S 특징 : 회선/패킷 교환, 13 kbps , 10 -6 BER, 비 실시간성, 지 연에 덜 민감, 대칭성

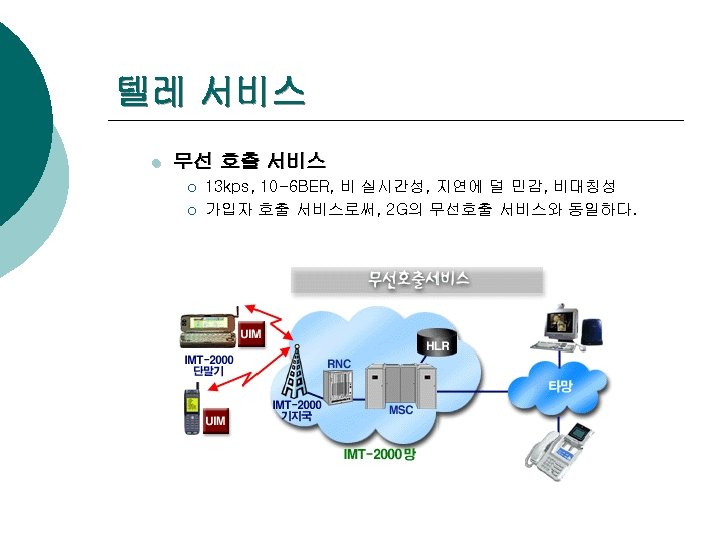

텔레 서비스 l 무선 호출 서비스 ¡ ¡ 13 kps, 10 -6 BER, 비 실시간성, 지연에 덜 민감, 비대칭성 가입자 호출 서비스로써, 2 G의 무선호출 서비스와 동일하다.

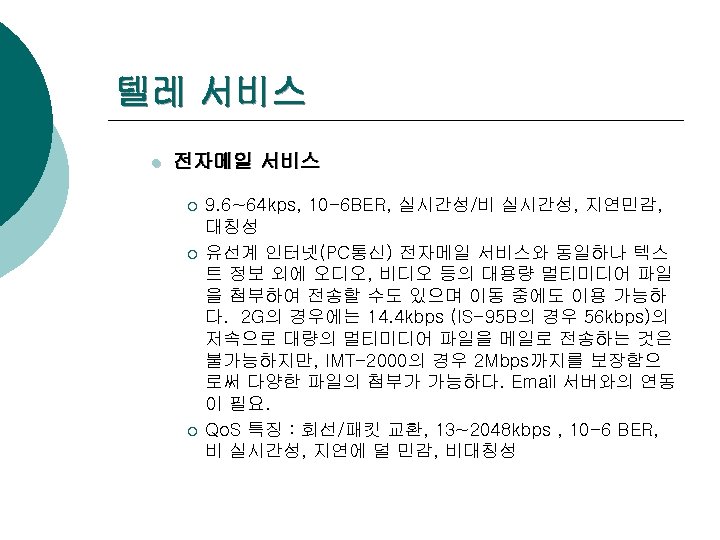

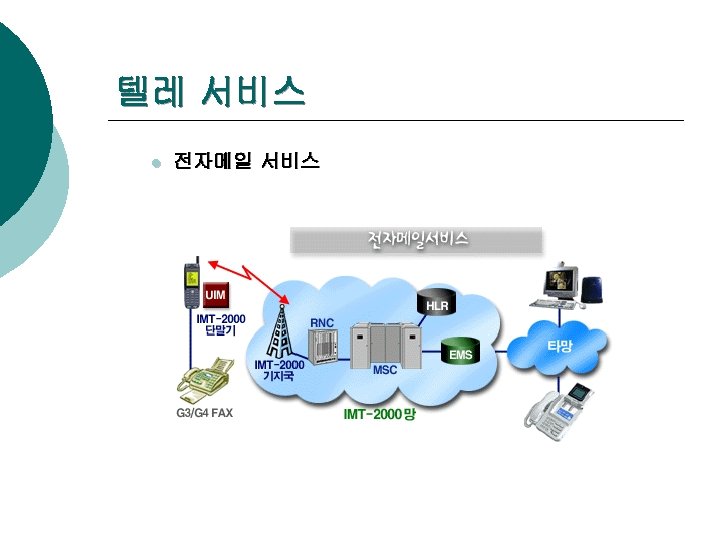

텔레 서비스 l 전자메일 서비스

텔레 서비스 l 전자메일 서비스 ¡ ¡ ¡ 9. 6~64 kps, 10 -6 BER, 실시간성/비 실시간성, 지연민감, 대칭성 유선계 인터넷(PC통신) 전자메일 서비스와 동일하나 텍스 트 정보 외에 오디오, 비디오 등의 대용량 멀티미디어 파일 을 첨부하여 전송할 수도 있으며 이동 중에도 이용 가능하 다. 2 G의 경우에는 14. 4 kbps (IS-95 B의 경우 56 kbps)의 저속으로 대량의 멀티미디어 파일을 메일로 전송하는 것은 불가능하지만, IMT-2000의 경우 2 Mbps까지를 보장함으 로써 다양한 파일의 첨부가 가능하다. Email 서버와의 연동 이 필요. Qo. S 특징 : 회선/패킷 교환, 13~2048 kbps , 10 -6 BER, 비 실시간성, 지연에 덜 민감, 비대칭성

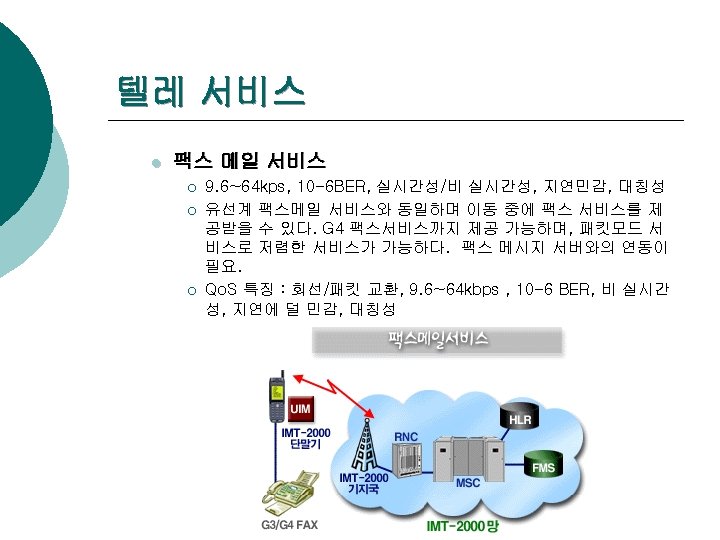

텔레 서비스 l 팩스 메일 서비스 ¡ ¡ ¡ 9. 6~64 kps, 10 -6 BER, 실시간성/비 실시간성, 지연민감, 대칭성 유선계 팩스메일 서비스와 동일하며 이동 중에 팩스 서비스를 제 공받을 수 있다. G 4 팩스서비스까지 제공 가능하며, 패킷모드 서 비스로 저렴한 서비스가 가능하다. 팩스 메시지 서버와의 연동이 필요. Qo. S 특징 : 회선/패킷 교환, 9. 6~64 kbps , 10 -6 BER, 비 실시간 성, 지연에 덜 민감, 대칭성

텔레 서비스 l 문서 공유 서비스 ¡ (주)문서공유서비스를 통하여 가상사무실(Virtual Office)환경제공

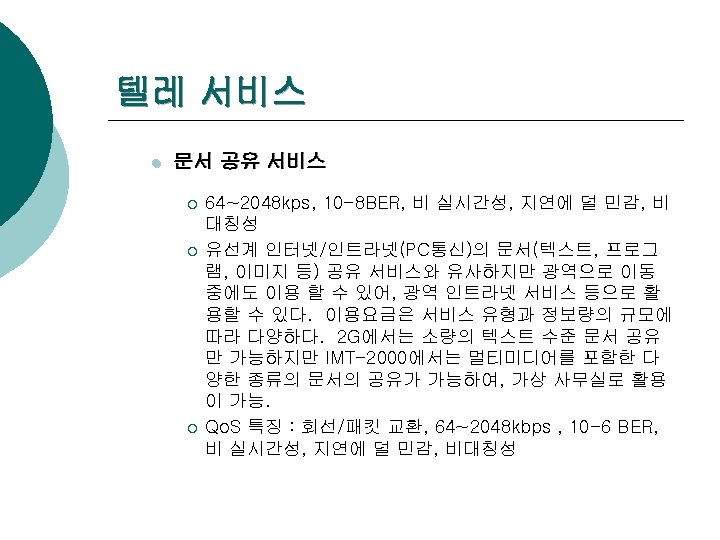

텔레 서비스 l 문서 공유 서비스 ¡ ¡ ¡ 64~2048 kps, 10 -8 BER, 비 실시간성, 지연에 덜 민감, 비 대칭성 유선계 인터넷/인트라넷(PC통신)의 문서(텍스트, 프로그 램, 이미지 등) 공유 서비스와 유사하지만 광역으로 이동 중에도 이용 할 수 있어, 광역 인트라넷 서비스 등으로 활 용할 수 있다. 이용요금은 서비스 유형과 정보량의 규모에 따라 다양하다. 2 G에서는 소량의 텍스트 수준 문서 공유 만 가능하지만 IMT-2000에서는 멀티미디어를 포함한 다 양한 종류의 문서의 공유가 가능하여, 가상 사무실로 활용 이 가능. Qo. S 특징 : 회선/패킷 교환, 64~2048 kbps , 10 -6 BER, 비 실시간성, 지연에 덜 민감, 비대칭성

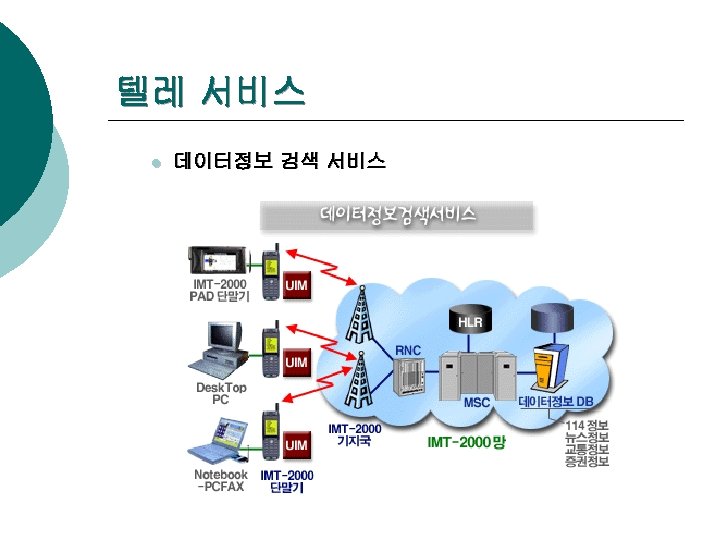

텔레 서비스 l 데이터정보 검색 서비스

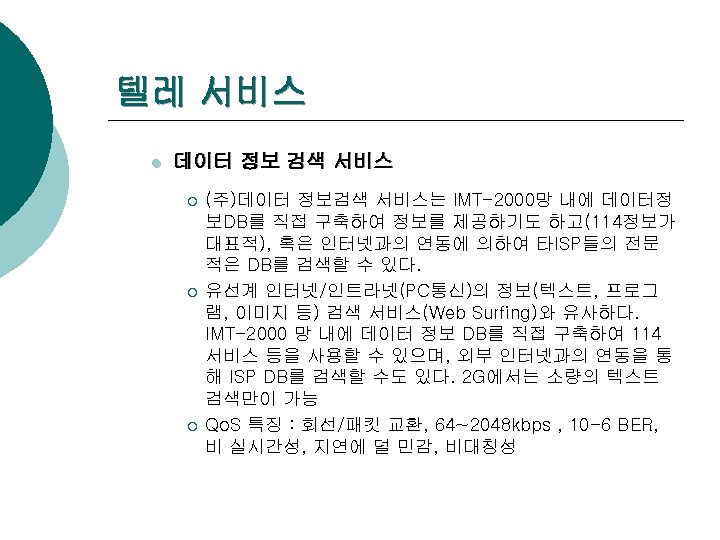

텔레 서비스 l 데이터 정보 검색 서비스 ¡ ¡ ¡ (주)데이터 정보검색 서비스는 IMT-2000망 내에 데이터정 보DB를 직접 구축하여 정보를 제공하기도 하고(114정보가 대표적), 혹은 인터넷과의 연동에 의하여 타ISP들의 전문 적은 DB를 검색할 수 있다. 유선계 인터넷/인트라넷(PC통신)의 정보(텍스트, 프로그 램, 이미지 등) 검색 서비스(Web Surfing)와 유사하다. IMT-2000 망 내에 데이터 정보 DB를 직접 구축하여 114 서비스 등을 사용할 수 있으며, 외부 인터넷과의 연동을 통 해 ISP DB를 검색할 수도 있다. 2 G에서는 소량의 텍스트 검색만이 가능 Qo. S 특징 : 회선/패킷 교환, 64~2048 kbps , 10 -6 BER, 비 실시간성, 지연에 덜 민감, 비대칭성

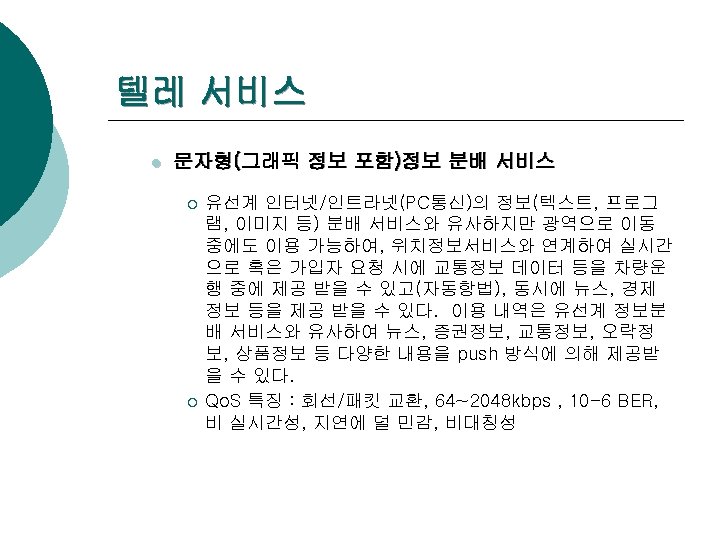

텔레 서비스 l 문자형(그래픽 정보 포함)정보 분배 서비스 ¡ ¡ 유선계 인터넷/인트라넷(PC통신)의 정보(텍스트, 프로그 램, 이미지 등) 분배 서비스와 유사하지만 광역으로 이동 중에도 이용 가능하여, 위치정보서비스와 연계하여 실시간 으로 혹은 가입자 요청 시에 교통정보 데이터 등을 차량운 행 중에 제공 받을 수 있고(자동항법), 동시에 뉴스, 경제 정보 등을 제공 받을 수 있다. 이용 내역은 유선계 정보분 배 서비스와 유사하여 뉴스, 증권정보, 교통정보, 오락정 보, 상품정보 등 다양한 내용을 push 방식에 의해 제공받 을 수 있다. Qo. S 특징 : 회선/패킷 교환, 64~2048 kbps , 10 -6 BER, 비 실시간성, 지연에 덜 민감, 비대칭성

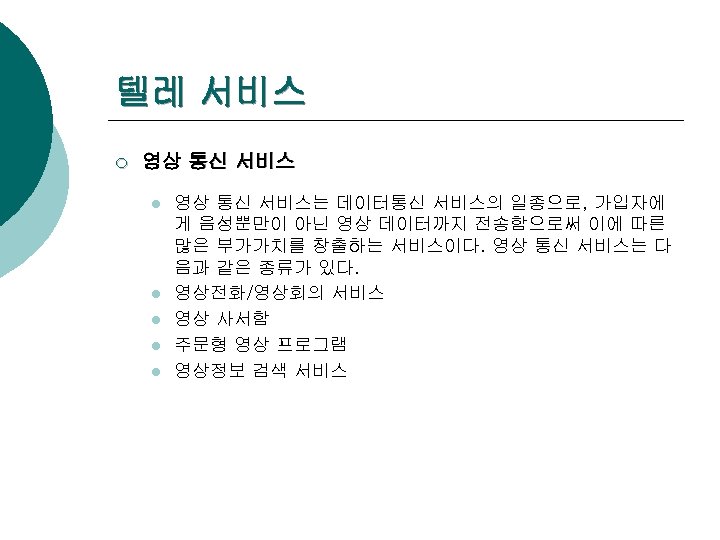

텔레 서비스 ¡ 영상 통신 서비스 l l l 영상 통신 서비스는 데이터통신 서비스의 일종으로, 가입자에 게 음성뿐만이 아닌 영상 데이터까지 전송함으로써 이에 따른 많은 부가가치를 창출하는 서비스이다. 영상 통신 서비스는 다 음과 같은 종류가 있다. 영상전화/영상회의 서비스 영상 사서함 주문형 영상 프로그램 영상정보 검색 서비스

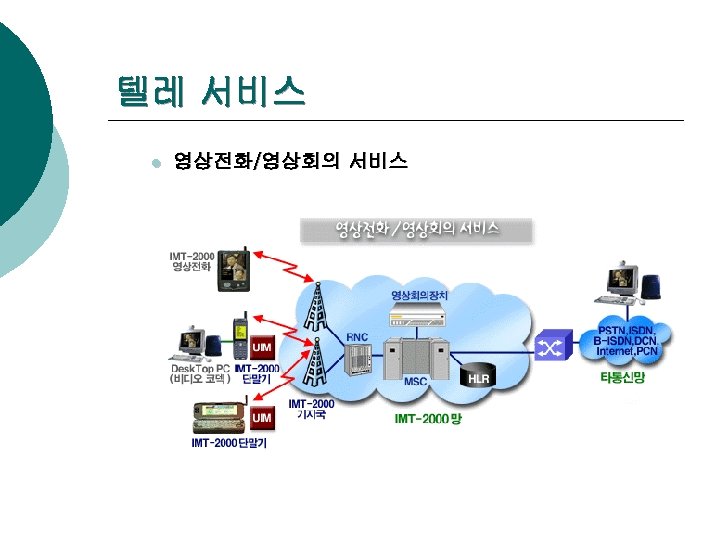

텔레 서비스 l 영상전화/영상회의 서비스

텔레 서비스 l 영상전화/영상회의 서비스 ¡ ¡ ¡ (주)영상회의는 MSC에 MCU장치를 접속하여 서비스제공 영상단말기(혹은 PC)를 통하여 단 대 단 혹은 다중점 가입 자들간에 영상, 음성, 그래픽 등의 멀티미디어 정보를 교환 하는 서비스로서, 저해상도의 저가형 단말기에서 고해상도 의 단말기까지 다양한 등급의 서비스가 가능하다. 이러한 서비스를 이용해 원격 진료 등을 제공받을 수 있다. 2 G에 서는 저해상도 단말기만으로 서비스가 가능하다. Qo. S 특징 : 회선/패킷 교환, 64~384 kbps , 10 -6 BER, 실 시간성, 지연민감, 대칭성

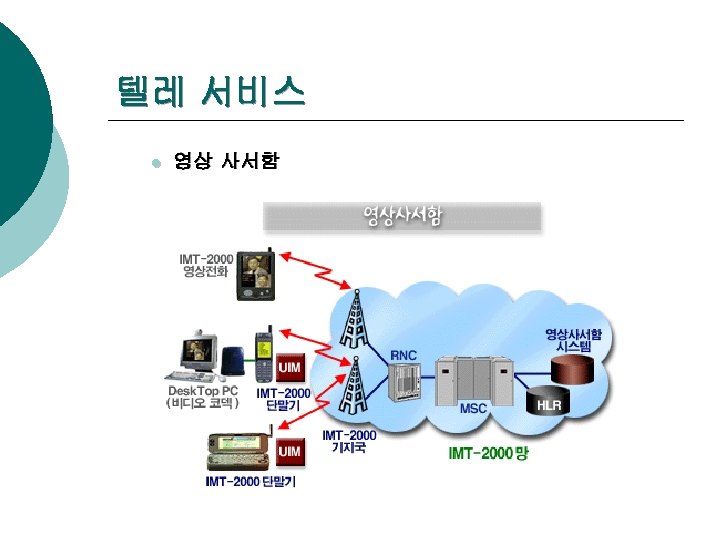

텔레 서비스 l 영상 사서함

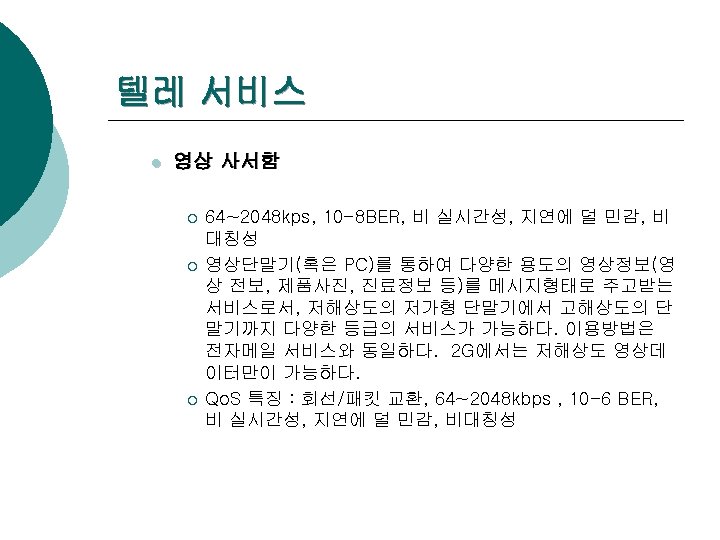

텔레 서비스 l 영상 사서함 ¡ ¡ ¡ 64~2048 kps, 10 -8 BER, 비 실시간성, 지연에 덜 민감, 비 대칭성 영상단말기(혹은 PC)를 통하여 다양한 용도의 영상정보(영 상 전보, 제품사진, 진료정보 등)를 메시지형태로 주고받는 서비스로서, 저해상도의 저가형 단말기에서 고해상도의 단 말기까지 다양한 등급의 서비스가 가능하다. 이용방법은 전자메일 서비스와 동일하다. 2 G에서는 저해상도 영상데 이터만이 가능하다. Qo. S 특징 : 회선/패킷 교환, 64~2048 kbps , 10 -6 BER, 비 실시간성, 지연에 덜 민감, 비대칭성

텔레 서비스 l 주문형 영상 프로그램

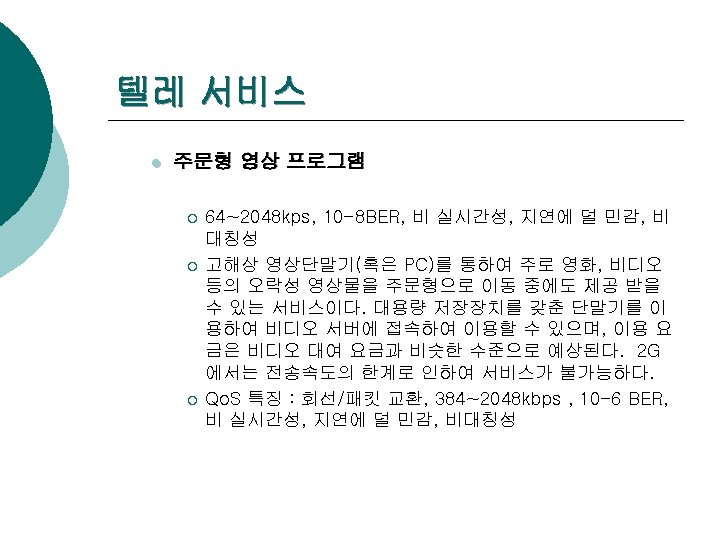

텔레 서비스 l 주문형 영상 프로그램 ¡ ¡ ¡ 64~2048 kps, 10 -8 BER, 비 실시간성, 지연에 덜 민감, 비 대칭성 고해상 영상단말기(혹은 PC)를 통하여 주로 영화, 비디오 등의 오락성 영상물을 주문형으로 이동 중에도 제공 받을 수 있는 서비스이다. 대용량 저장장치를 갖춘 단말기를 이 용하여 비디오 서버에 접속하여 이용할 수 있으며, 이용 요 금은 비디오 대여 요금과 비슷한 수준으로 예상된다. 2 G 에서는 전송속도의 한계로 인하여 서비스가 불가능하다. Qo. S 특징 : 회선/패킷 교환, 384~2048 kbps , 10 -6 BER, 비 실시간성, 지연에 덜 민감, 비대칭성

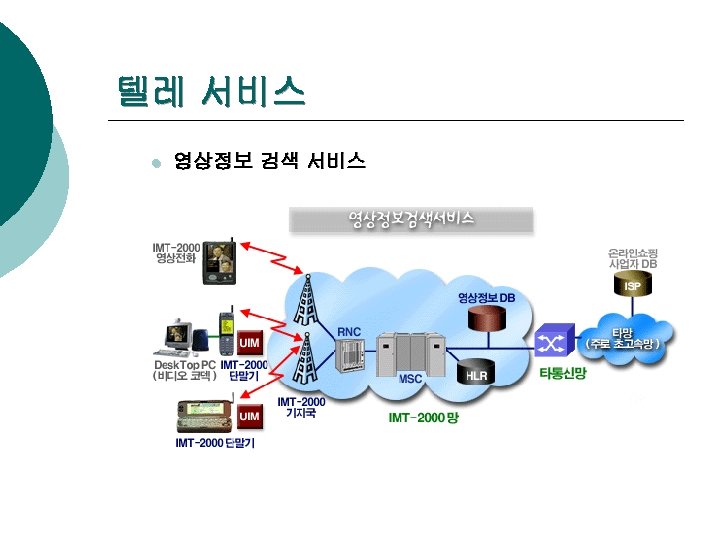

텔레 서비스 l 영상정보 검색 서비스

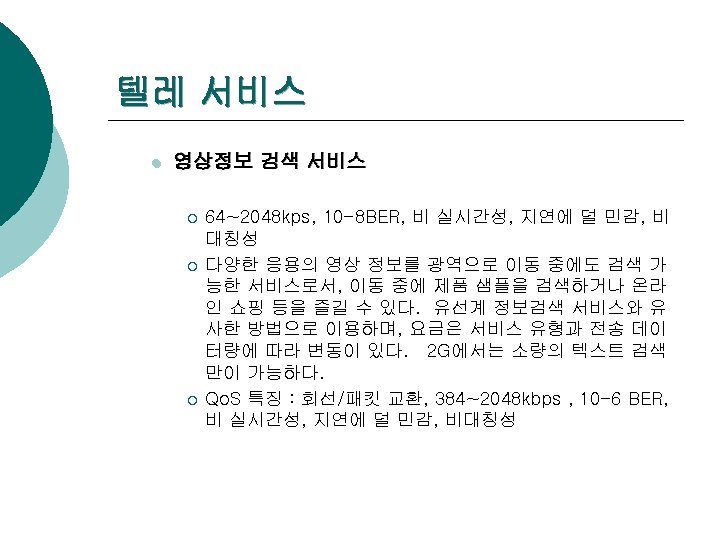

텔레 서비스 l 영상정보 검색 서비스 ¡ ¡ ¡ 64~2048 kps, 10 -8 BER, 비 실시간성, 지연에 덜 민감, 비 대칭성 다양한 응용의 영상 정보를 광역으로 이동 중에도 검색 가 능한 서비스로서, 이동 중에 제품 샘플을 검색하거나 온라 인 쇼핑 등을 즐길 수 있다. 유선계 정보검색 서비스와 유 사한 방법으로 이용하며, 요금은 서비스 유형과 전송 데이 터량에 따라 변동이 있다. 2 G에서는 소량의 텍스트 검색 만이 가능하다. Qo. S 특징 : 회선/패킷 교환, 384~2048 kbps , 10 -6 BER, 비 실시간성, 지연에 덜 민감, 비대칭성

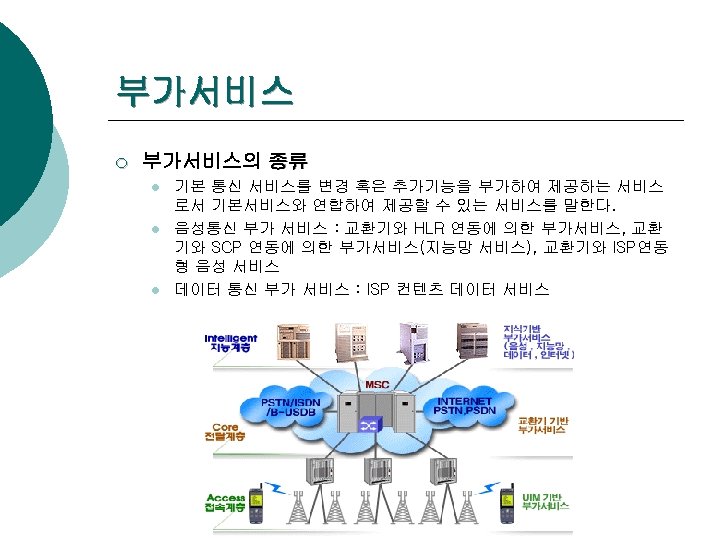

부가서비스 ¡ 부가서비스의 종류 l l l 기본 통신 서비스를 변경 혹은 추가기능을 부가하여 제공하는 서비스 로서 기본서비스와 연합하여 제공할 수 있는 서비스를 말한다. 음성통신 부가 서비스 : 교환기와 HLR 연동에 의한 부가서비스, 교환 기와 SCP 연동에 의한 부가서비스(지능망 서비스), 교환기와 ISP연동 형 음성 서비스 데이터 통신 부가 서비스 : ISP 컨텐츠 데이터 서비스

부가서비스 ¡ 음성통신 부가서비스 l l 유선계에서 제공되는 지능망 서비스가 대표적인 음성통신분야 부가서비스 가 될 것으로 예상되며, 북미방식은 ANSI-41기반의 WIN(Wireless Intelligent Network) Phase I, II가, 유럽방식은 GSM MAP 기반의 CAMEL(Customized Applications for Mobile network Enhanced Logic) 이 IMT-2000 핵심망의 부가서비스로 자리잡을 전망이다. 유선계의 차세대 지능망 서비스(CS-2)중 많은 서비스가 IMT-2000에 적용 가능하다. 이러한 지능망 서비스는 다음과 같은 기본 망 구성도를 가진다.

부가서비스 ¡ IMT-2000에 적용 가능한 유선계의 차세대 지능망 서비스 (CS-2) l l l 단축 다이얼링(Abbreviated Dialing) 자동 대체 과금(Automatic Alternative Billing) 호 분배(Call Distribution) 호 전환(Call Forwarding) 호 재분배(Call Rerouting Distribution) 착신 통화 중 호 완료(Completion of Call to Busy Subscriber) 회의 통화(Conference Calling). 신용통화(Credit Card Calling) 착신호 라우팅(Destination Call Routing). 원격 호 전환(Follow Me Diversion) 착신 과금(Free Phone) 악의 호 추적(Malicious Call Identification)

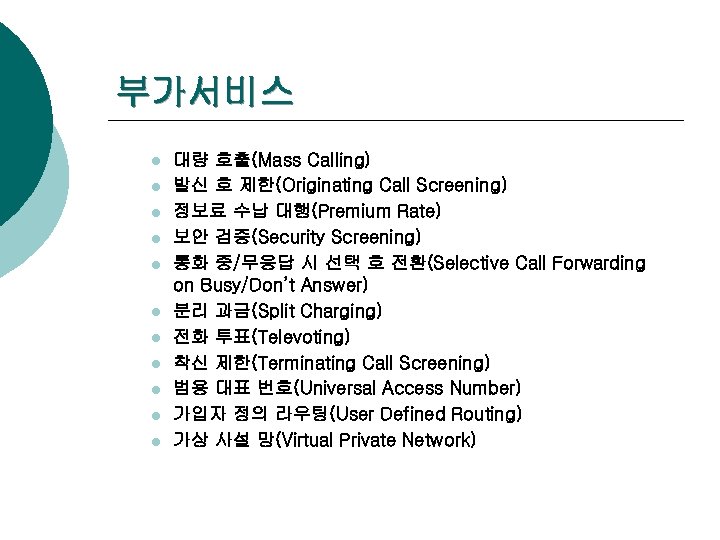

부가서비스 l l l 대량 호출(Mass Calling) 발신 호 제한(Originating Call Screening) 정보료 수납 대행(Premium Rate) 보안 검증(Security Screening) 통화 중/무응답 시 선택 호 전환(Selective Call Forwarding on Busy/Don’t Answer) 분리 과금(Split Charging) 전화 투표(Televoting) 착신 제한(Terminating Call Screening) 범용 대표 번호(Universal Access Number) 가입자 정의 라우팅(User Defined Routing) 가상 사설 망(Virtual Private Network)

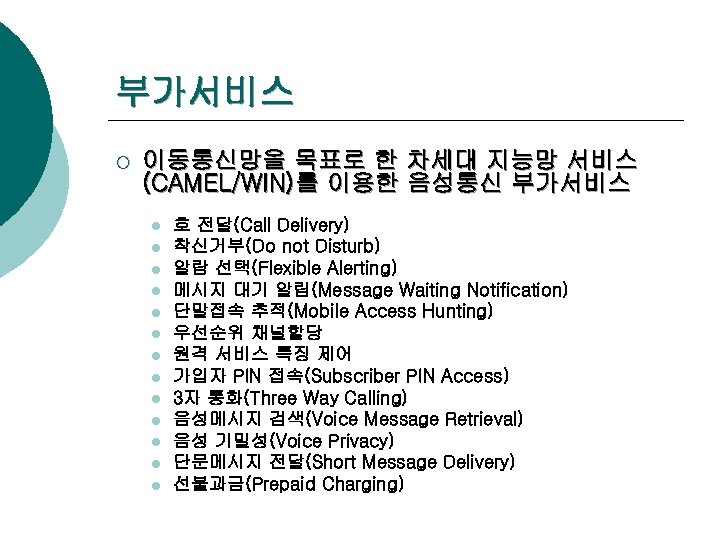

부가서비스 ¡ 이동통신망을 목표로 한 차세대 지능망 서비스 (CAMEL/WIN)를 이용한 음성통신 부가서비스 l l l l 호 전달(Call Delivery) 착신거부(Do not Disturb) 알람 선택(Flexible Alerting) 메시지 대기 알림(Message Waiting Notification) 단말접속 추적(Mobile Access Hunting) 우선순위 채널할당 원격 서비스 특징 제어 가입자 PIN 접속(Subscriber PIN Access) 3자 통화(Three Way Calling) 음성메시지 검색(Voice Message Retrieval) 음성 기밀성(Voice Privacy) 단문메시지 전달(Short Message Delivery) 선불과금(Prepaid Charging)

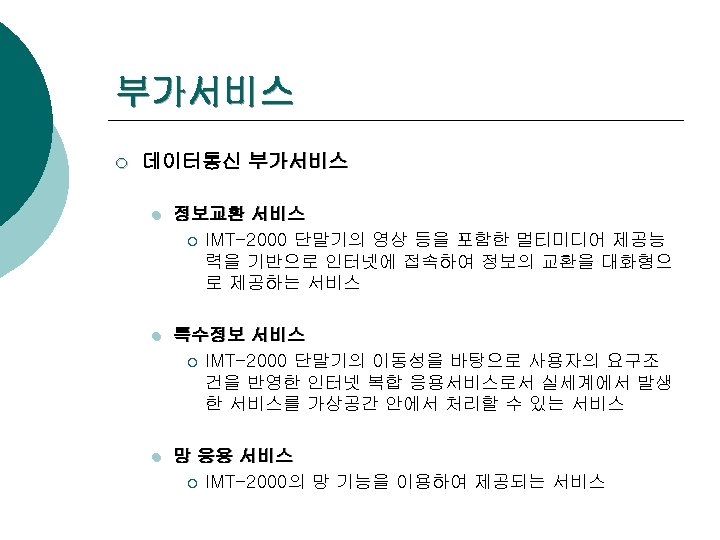

부가서비스 ¡ 데이터통신 부가서비스 l 정보교환 서비스 ¡ IMT-2000 단말기의 영상 등을 포함한 멀티미디어 제공능 력을 기반으로 인터넷에 접속하여 정보의 교환을 대화형으 로 제공하는 서비스 l 특수정보 서비스 ¡ IMT-2000 단말기의 이동성을 바탕으로 사용자의 요구조 건을 반영한 인터넷 복합 응용서비스로서 실세계에서 발생 한 서비스를 가상공간 안에서 처리할 수 있는 서비스 l 망 응용 서비스 ¡ IMT-2000의 망 기능을 이용하여 제공되는 서비스

부가서비스 ¡ 정보교환 서비스

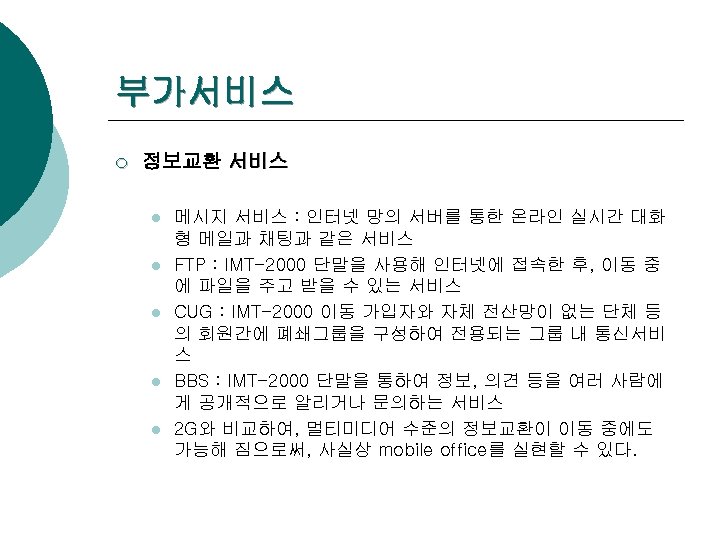

부가서비스 ¡ 정보교환 서비스 l l l 메시지 서비스 : 인터넷 망의 서버를 통한 온라인 실시간 대화 형 메일과 채팅과 같은 서비스 FTP : IMT-2000 단말을 사용해 인터넷에 접속한 후, 이동 중 에 파일을 주고 받을 수 있는 서비스 CUG : IMT-2000 이동 가입자와 자체 전산망이 없는 단체 등 의 회원간에 폐쇄그룹을 구성하여 전용되는 그룹 내 통신서비 스 BBS : IMT-2000 단말을 통하여 정보, 의견 등을 여러 사람에 게 공개적으로 알리거나 문의하는 서비스 2 G와 비교하여, 멀티미디어 수준의 정보교환이 이동 중에도 가능해 짐으로써, 사실상 mobile office를 실현할 수 있다.

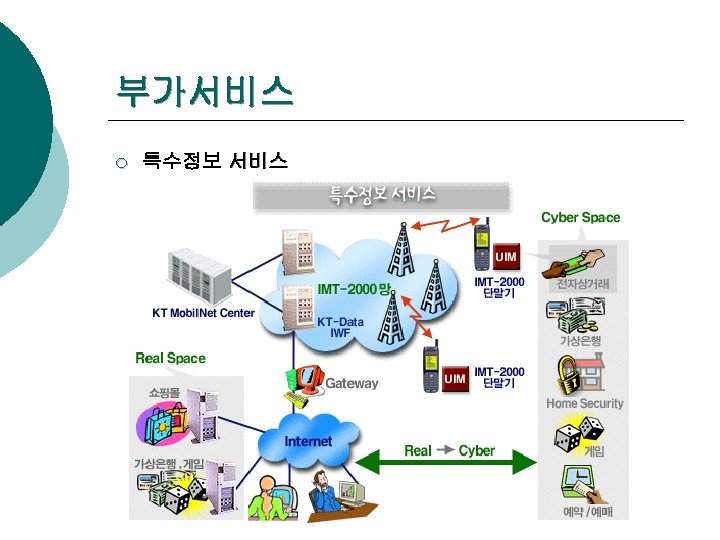

부가서비스 ¡ 특수정보 서비스

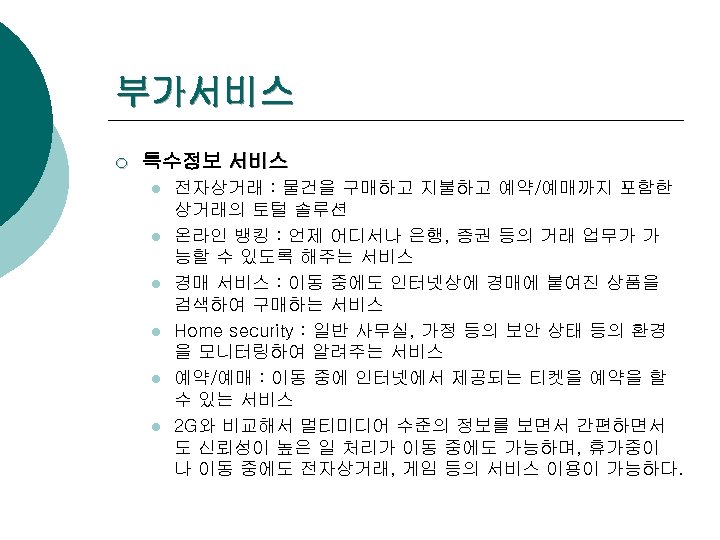

부가서비스 ¡ 특수정보 서비스 l l l 전자상거래 : 물건을 구매하고 지불하고 예약/예매까지 포함한 상거래의 토털 솔루션 온라인 뱅킹 : 언제 어디서나 은행, 증권 등의 거래 업무가 가 능할 수 있도록 해주는 서비스 경매 서비스 : 이동 중에도 인터넷상에 경매에 붙여진 상품을 검색하여 구매하는 서비스 Home security : 일반 사무실, 가정 등의 보안 상태 등의 환경 을 모니터링하여 알려주는 서비스 예약/예매 : 이동 중에 인터넷에서 제공되는 티켓을 예약을 할 수 있는 서비스 2 G와 비교해서 멀티미디어 수준의 정보를 보면서 간편하면서 도 신뢰성이 높은 일 처리가 이동 중에도 가능하며, 휴가중이 나 이동 중에도 전자상거래, 게임 등의 서비스 이용이 가능하다.

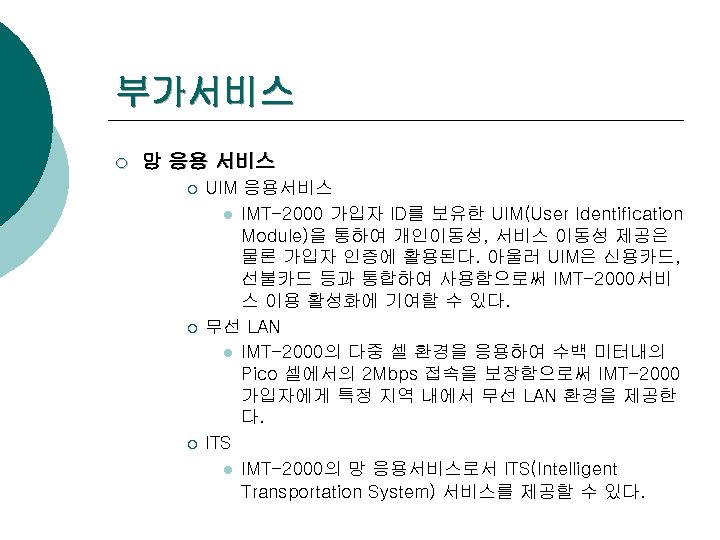

부가서비스 ¡ 망 응용 서비스 ¡ ¡ ¡ UIM 응용서비스 l IMT-2000 가입자 ID를 보유한 UIM(User Identification Module)을 통하여 개인이동성, 서비스 이동성 제공은 물론 가입자 인증에 활용된다. 아울러 UIM은 신용카드, 선불카드 등과 통합하여 사용함으로써 IMT-2000서비 스 이용 활성화에 기여할 수 있다. 무선 LAN l IMT-2000의 다중 셀 환경을 응용하여 수백 미터내의 Pico 셀에서의 2 Mbps 접속을 보장함으로써 IMT-2000 가입자에게 특정 지역 내에서 무선 LAN 환경을 제공한 다. ITS l IMT-2000의 망 응용서비스로서 ITS(Intelligent Transportation System) 서비스를 제공할 수 있다.
