IMPROVING PERFORMANCE Analyse als instrument Barcodelezers • CSi, Intech, Sick, ROC INTELLIGENCE IN MATERIAL HANDLING

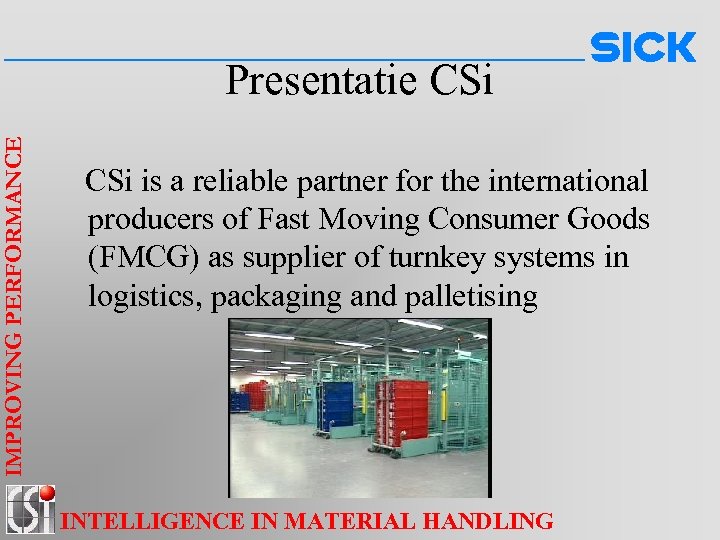

IMPROVING PERFORMANCE Presentatie CSi is a reliable partner for the international producers of Fast Moving Consumer Goods (FMCG) as supplier of turnkey systems in logistics, packaging and palletising INTELLIGENCE IN MATERIAL HANDLING

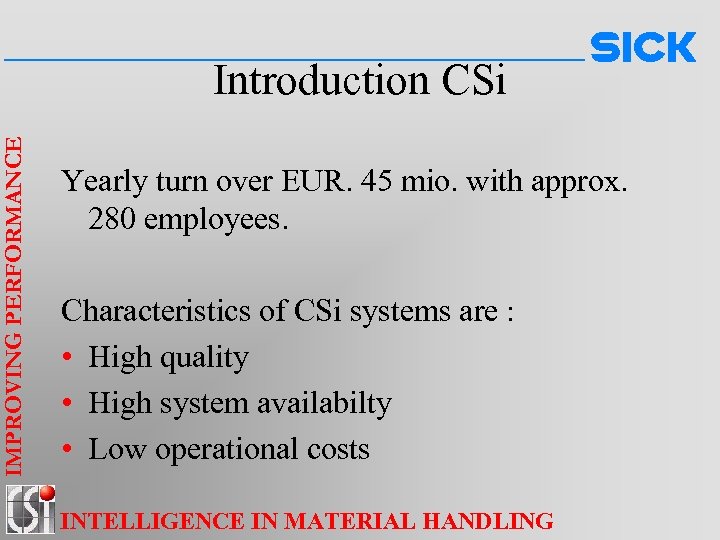

IMPROVING PERFORMANCE Introduction CSi Yearly turn over EUR. 45 mio. with approx. 280 employees. Characteristics of CSi systems are : • High quality • High system availabilty • Low operational costs INTELLIGENCE IN MATERIAL HANDLING

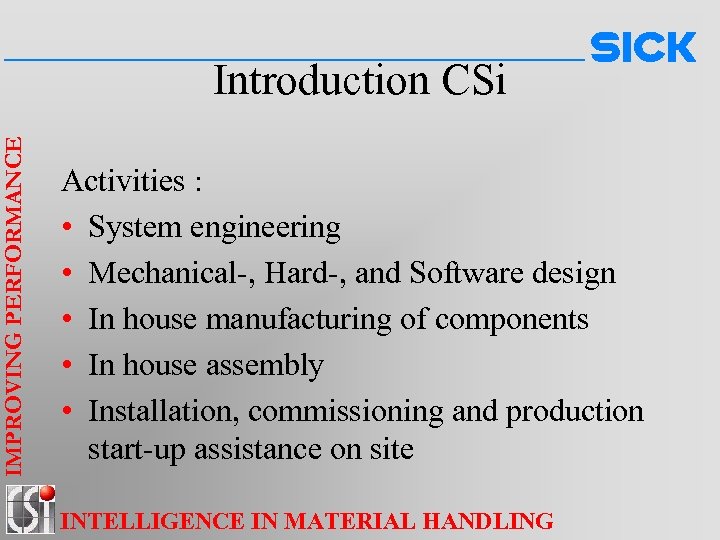

IMPROVING PERFORMANCE Introduction CSi Activities : • System engineering • Mechanical-, Hard-, and Software design • In house manufacturing of components • In house assembly • Installation, commissioning and production start-up assistance on site INTELLIGENCE IN MATERIAL HANDLING

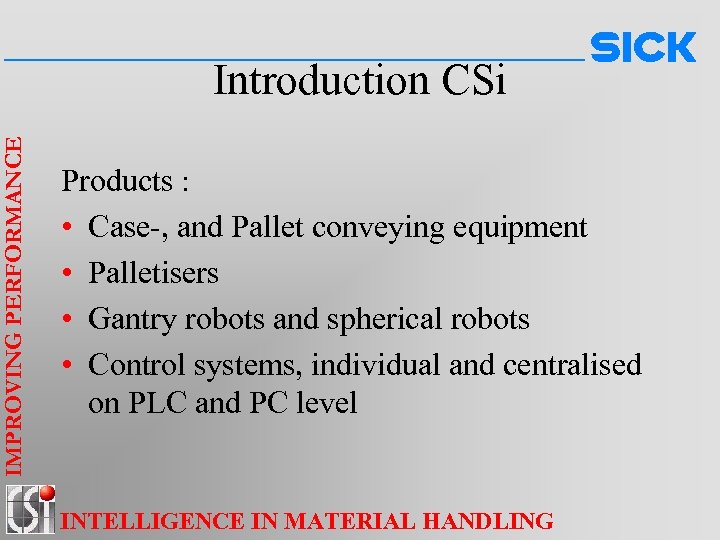

IMPROVING PERFORMANCE Introduction CSi Products : • Case-, and Pallet conveying equipment • Palletisers • Gantry robots and spherical robots • Control systems, individual and centralised on PLC and PC level INTELLIGENCE IN MATERIAL HANDLING

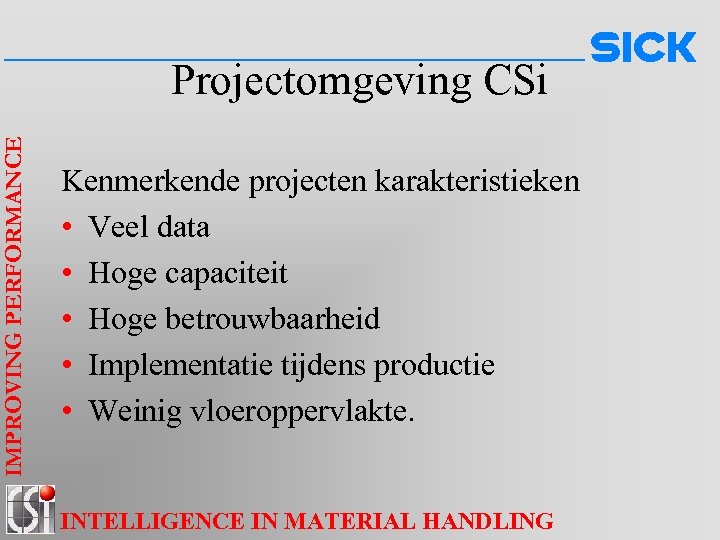

IMPROVING PERFORMANCE Projectomgeving CSi Kenmerkende projecten karakteristieken • Veel data • Hoge capaciteit • Hoge betrouwbaarheid • Implementatie tijdens productie • Weinig vloeroppervlakte. INTELLIGENCE IN MATERIAL HANDLING

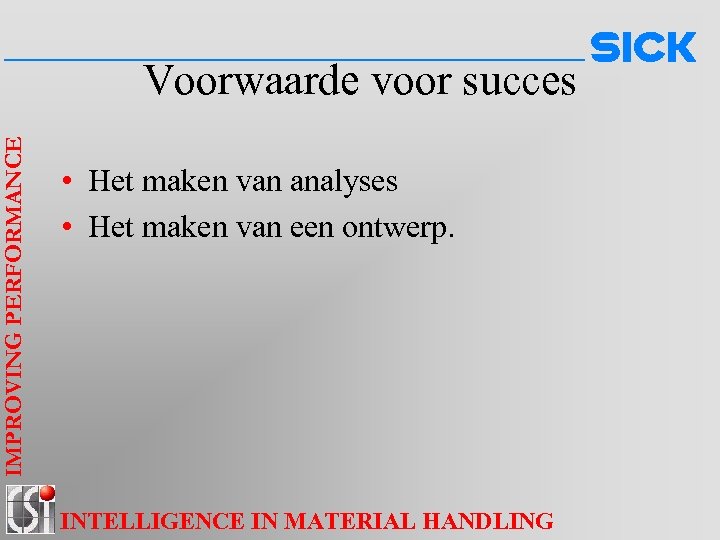

IMPROVING PERFORMANCE Voorwaarde voor succes • Het maken van analyses • Het maken van een ontwerp. INTELLIGENCE IN MATERIAL HANDLING

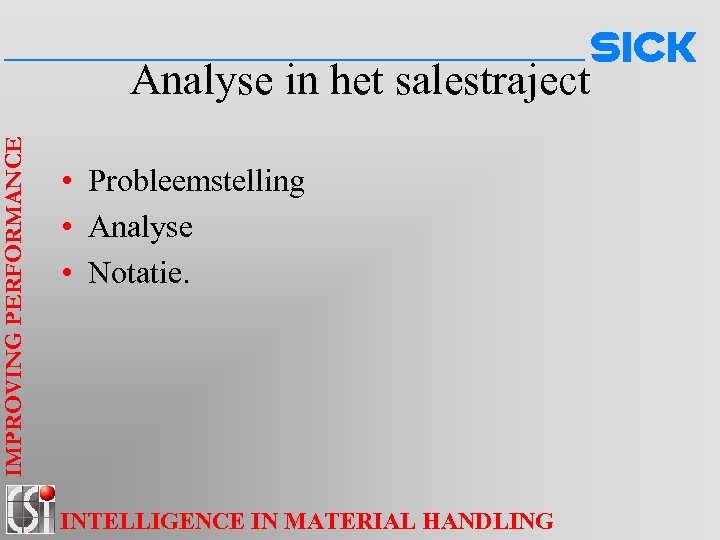

IMPROVING PERFORMANCE Analyse in het salestraject • Probleemstelling • Analyse • Notatie. INTELLIGENCE IN MATERIAL HANDLING

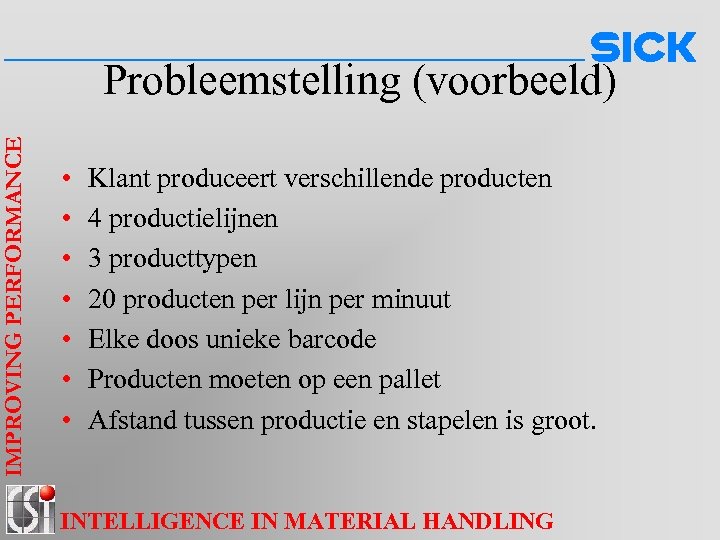

IMPROVING PERFORMANCE Probleemstelling (voorbeeld) • • Klant produceert verschillende producten 4 productielijnen 3 producttypen 20 producten per lijn per minuut Elke doos unieke barcode Producten moeten op een pallet Afstand tussen productie en stapelen is groot. INTELLIGENCE IN MATERIAL HANDLING

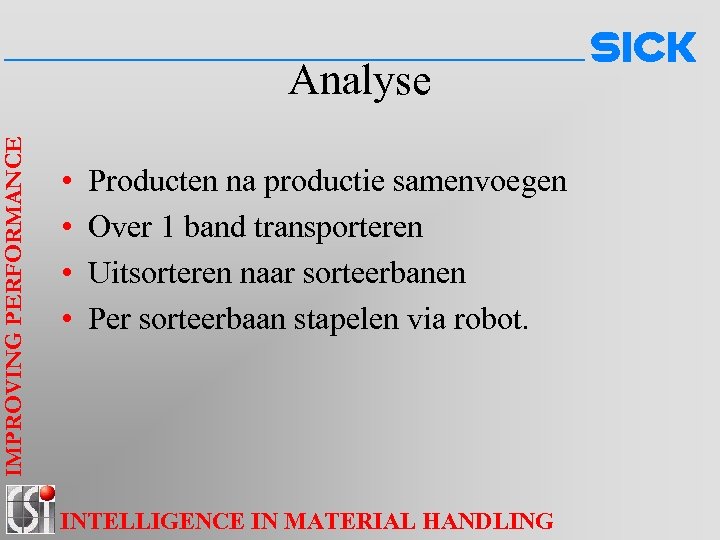

IMPROVING PERFORMANCE Analyse • • Producten na productie samenvoegen Over 1 band transporteren Uitsorteren naar sorteerbanen Per sorteerbaan stapelen via robot. INTELLIGENCE IN MATERIAL HANDLING

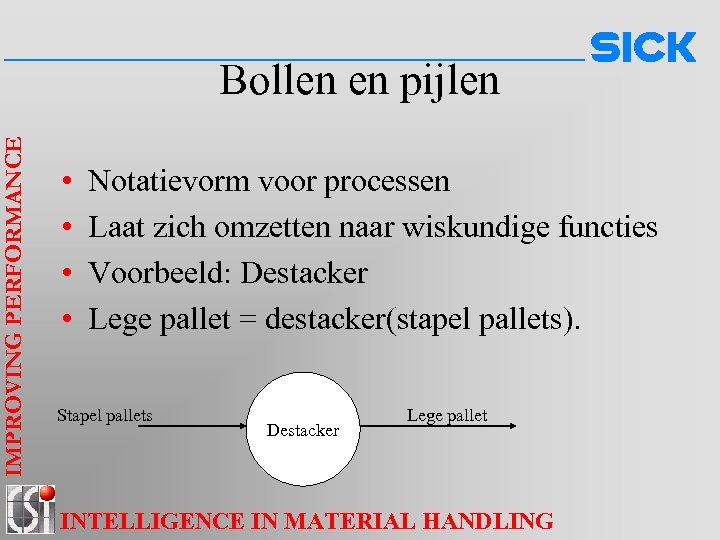

IMPROVING PERFORMANCE Bollen en pijlen • • Notatievorm voor processen Laat zich omzetten naar wiskundige functies Voorbeeld: Destacker Lege pallet = destacker(stapel pallets). Stapel pallets Destacker Lege pallet INTELLIGENCE IN MATERIAL HANDLING

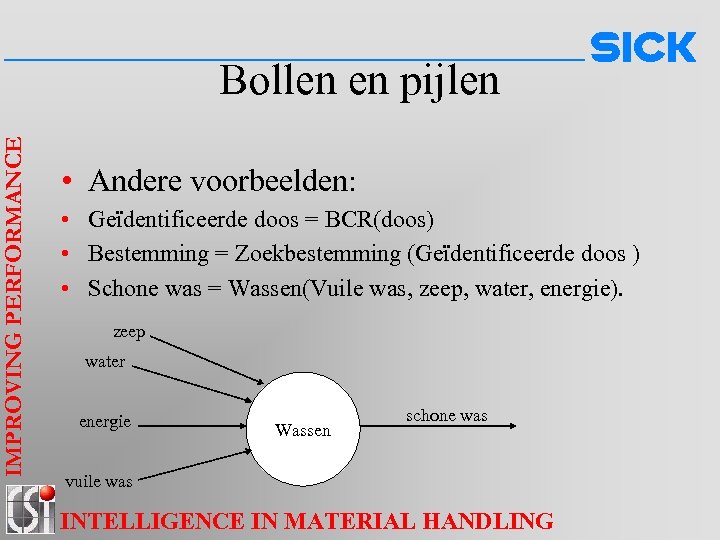

IMPROVING PERFORMANCE Bollen en pijlen • Andere voorbeelden: • Geïdentificeerde doos = BCR(doos) • Bestemming = Zoekbestemming (Geïdentificeerde doos ) • Schone was = Wassen(Vuile was, zeep, water, energie). zeep water energie Wassen schone was vuile was INTELLIGENCE IN MATERIAL HANDLING

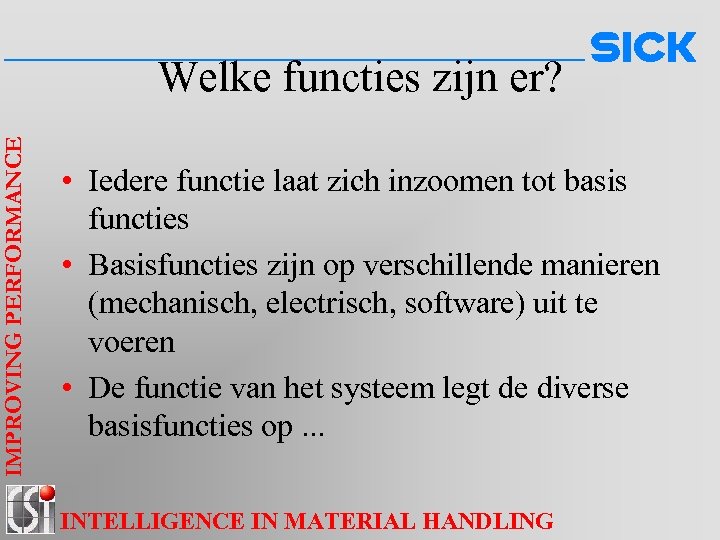

IMPROVING PERFORMANCE Welke functies zijn er? • Iedere functie laat zich inzoomen tot basis functies • Basisfuncties zijn op verschillende manieren (mechanisch, electrisch, software) uit te voeren • De functie van het systeem legt de diverse basisfuncties op. . . INTELLIGENCE IN MATERIAL HANDLING

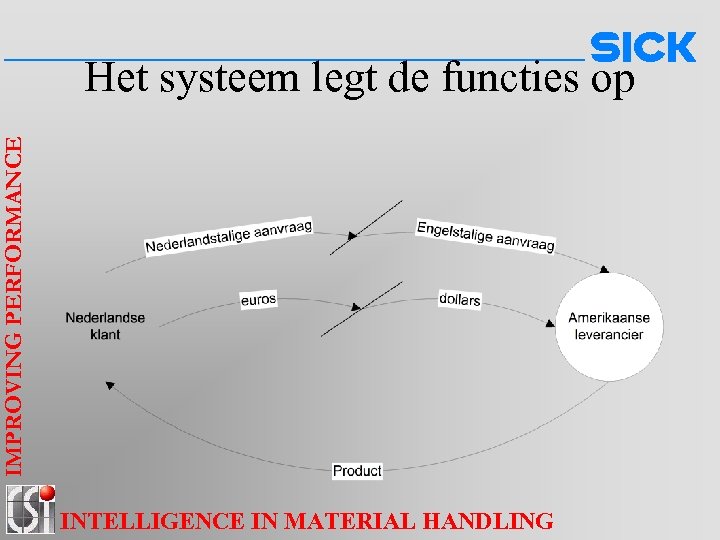

IMPROVING PERFORMANCE Het systeem legt de functies op INTELLIGENCE IN MATERIAL HANDLING

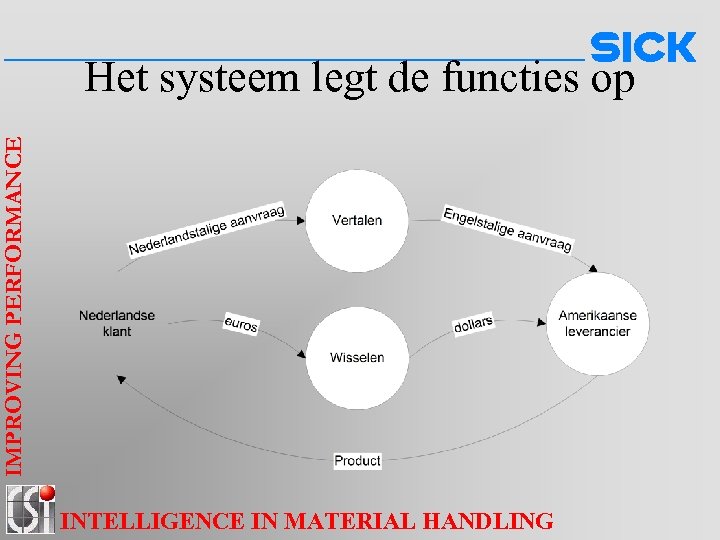

IMPROVING PERFORMANCE Het systeem legt de functies op INTELLIGENCE IN MATERIAL HANDLING

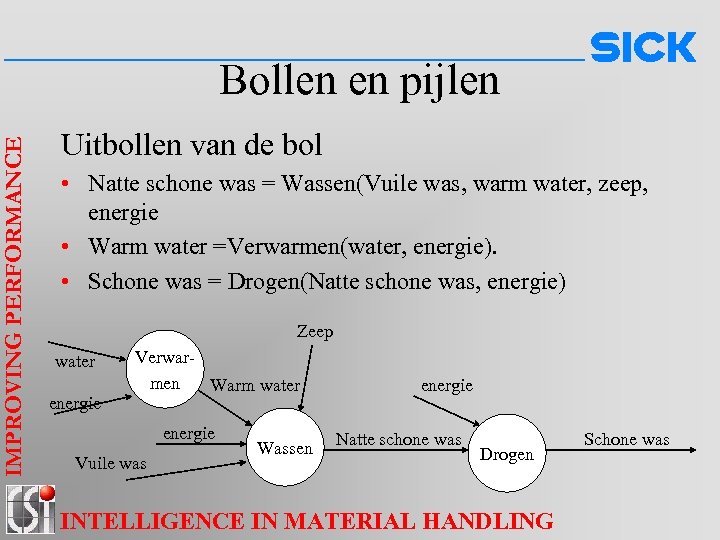

IMPROVING PERFORMANCE Bollen en pijlen Uitbollen van de bol • Natte schone was = Wassen(Vuile was, warm water, zeep, energie • Warm water =Verwarmen(water, energie). • Schone was = Drogen(Natte schone was, energie) Zeep water energie Verwarmen Warm water energie Vuile was Wassen energie Natte schone was Drogen INTELLIGENCE IN MATERIAL HANDLING Schone was
IMPROVING PERFORMANCE Notatie • Bollen en pijlen • Bestemming vanuit Oracle database. Doosdata Machine 1 Machine 2 Machine 3 Stapelaar 1 Samenvoegen Bestemming bepalen Sorteren Machine 4 INTELLIGENCE IN MATERIAL HANDLING Stapelaar 2 Stapelaar 3

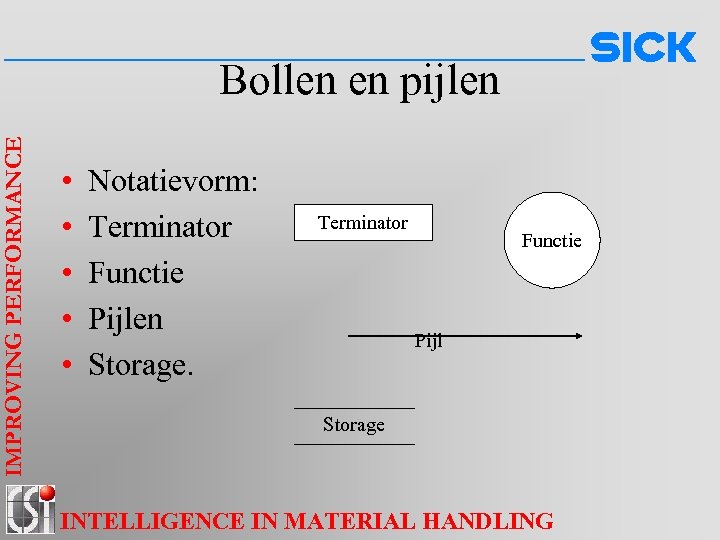

IMPROVING PERFORMANCE Bollen en pijlen • • • Notatievorm: Terminator Functie Pijlen Storage. Terminator Functie Pijl Storage INTELLIGENCE IN MATERIAL HANDLING

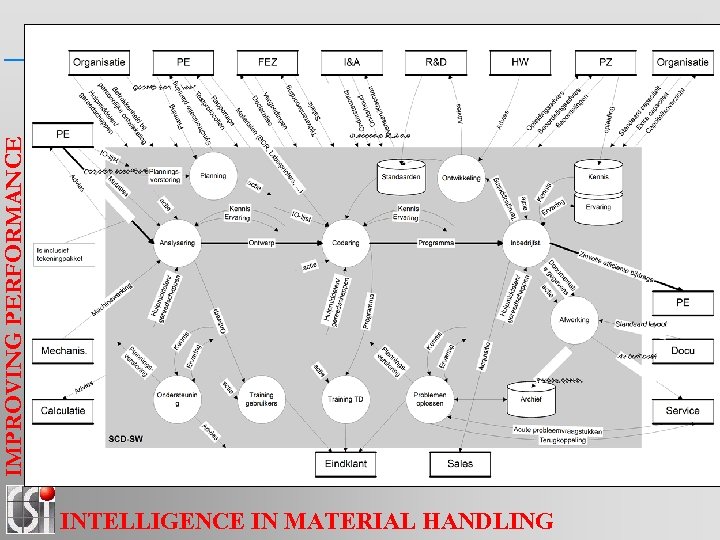

IMPROVING PERFORMANCE INTELLIGENCE IN MATERIAL HANDLING

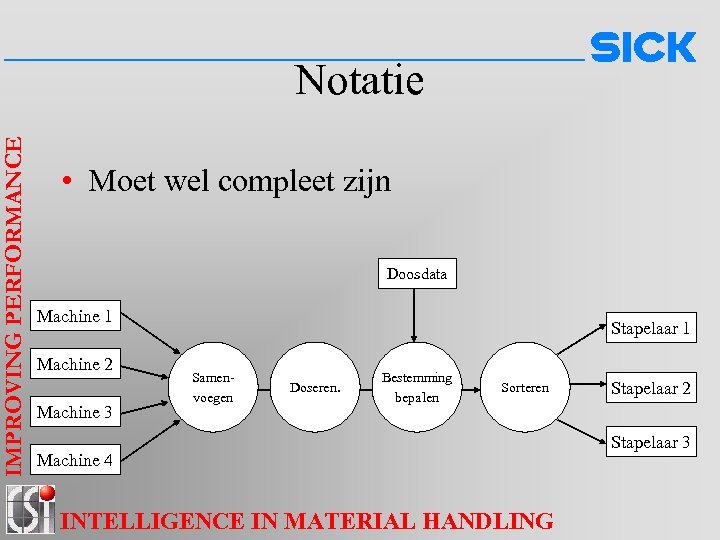

IMPROVING PERFORMANCE Notatie • Moet wel compleet zijn Doosdata Machine 1 Machine 2 Machine 3 Stapelaar 1 Samenvoegen Doseren. Bestemming bepalen Sorteren Machine 4 INTELLIGENCE IN MATERIAL HANDLING Stapelaar 2 Stapelaar 3

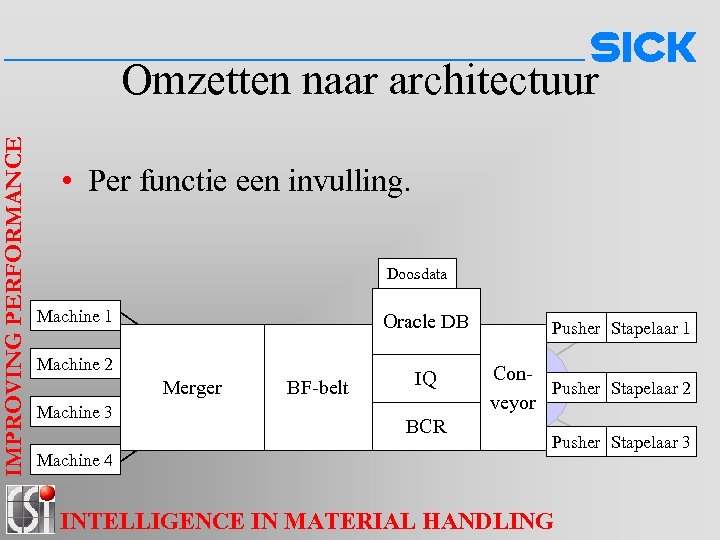

IMPROVING PERFORMANCE Omzetten naar architectuur • Per functie een invulling. Doosdata Machine 1 Machine 2 Machine 3 Machine 4 Oracle DB Samen. Merger voegen Doseren BF-belt Bestemming IQ bepalen BCR Pusher Stapelaar 1 Con. Sorteren Pusher Stapelaar 2 veyor Pusher Stapelaar 3 INTELLIGENCE IN MATERIAL HANDLING
IMPROVING PERFORMANCE Selectie van architectuur • • Type merger/conveyor etc Type PLC voor de intelligentie Type pusher voor sorteren Type BCR voor identificatie. INTELLIGENCE IN MATERIAL HANDLING

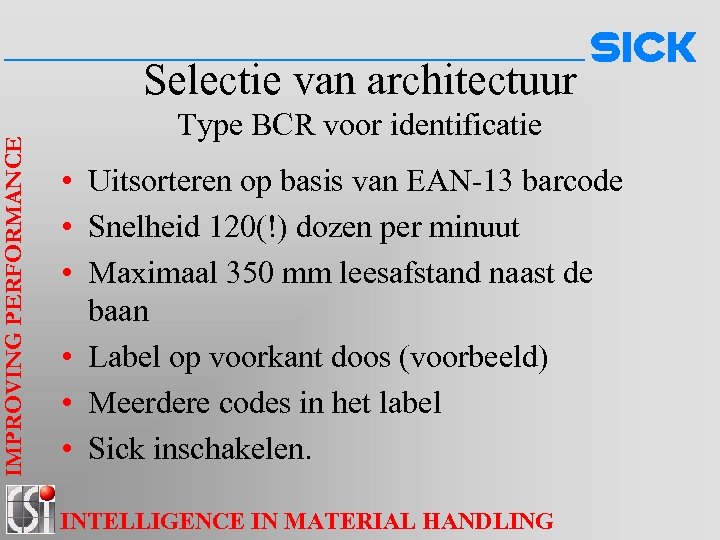

IMPROVING PERFORMANCE Selectie van architectuur Type BCR voor identificatie • Uitsorteren op basis van EAN-13 barcode • Snelheid 120(!) dozen per minuut • Maximaal 350 mm leesafstand naast de baan • Label op voorkant doos (voorbeeld) • Meerdere codes in het label • Sick inschakelen. INTELLIGENCE IN MATERIAL HANDLING

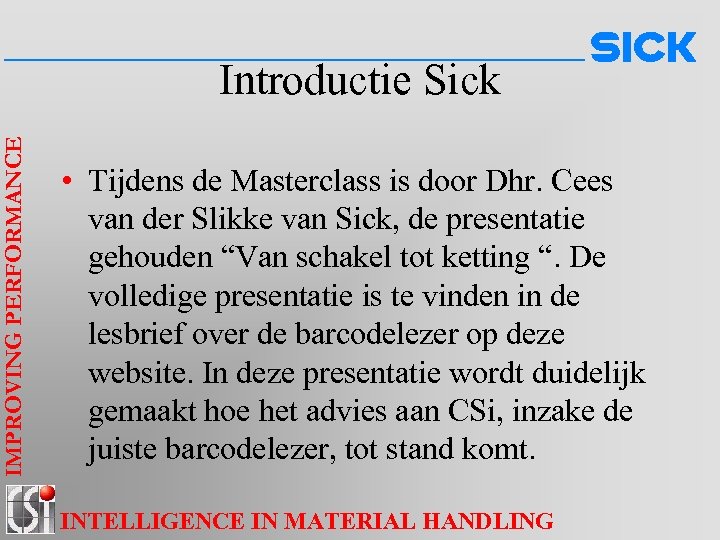

IMPROVING PERFORMANCE Introductie Sick • Tijdens de Masterclass is door Dhr. Cees van der Slikke van Sick, de presentatie gehouden “Van schakel tot ketting “. De volledige presentatie is te vinden in de lesbrief over de barcodelezer op deze website. In deze presentatie wordt duidelijk gemaakt hoe het advies aan CSi, inzake de juiste barcodelezer, tot stand komt. INTELLIGENCE IN MATERIAL HANDLING

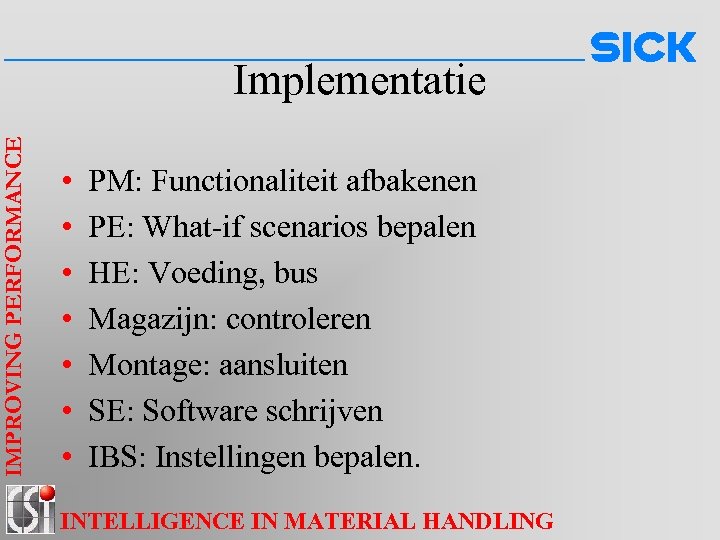

IMPROVING PERFORMANCE Implementatie • • PM: Functionaliteit afbakenen PE: What-if scenarios bepalen HE: Voeding, bus Magazijn: controleren Montage: aansluiten SE: Software schrijven IBS: Instellingen bepalen. INTELLIGENCE IN MATERIAL HANDLING

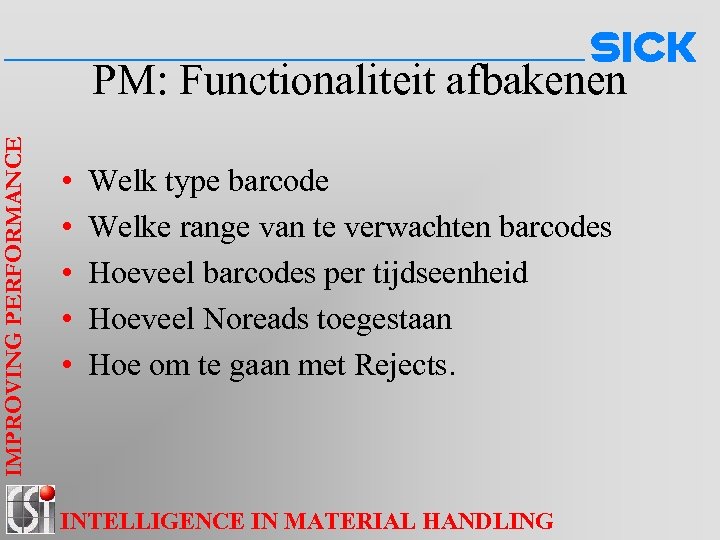

IMPROVING PERFORMANCE PM: Functionaliteit afbakenen • • • Welk type barcode Welke range van te verwachten barcodes Hoeveel barcodes per tijdseenheid Hoeveel Noreads toegestaan Hoe om te gaan met Rejects. INTELLIGENCE IN MATERIAL HANDLING

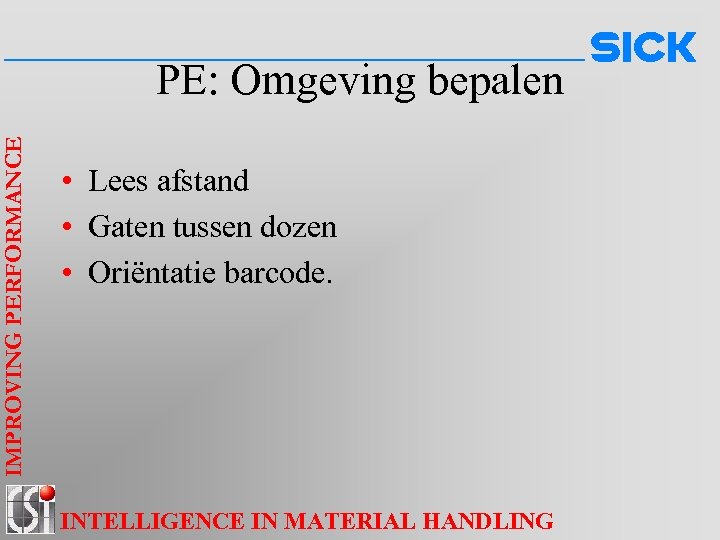

IMPROVING PERFORMANCE PE: Omgeving bepalen • Lees afstand • Gaten tussen dozen • Oriëntatie barcode. INTELLIGENCE IN MATERIAL HANDLING

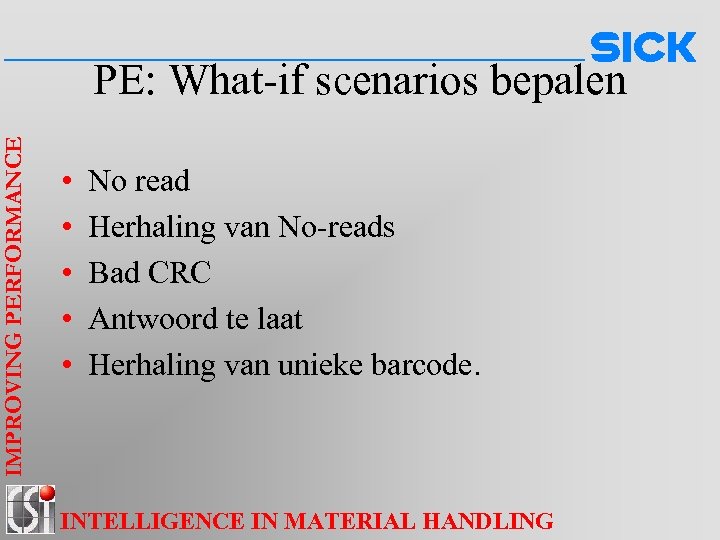

IMPROVING PERFORMANCE PE: What-if scenarios bepalen • • • No read Herhaling van No-reads Bad CRC Antwoord te laat Herhaling van unieke barcode. INTELLIGENCE IN MATERIAL HANDLING
IMPROVING PERFORMANCE HE: Voeding, bus • • Master slave concept? Maximale kabellengte Hoe te schakelen bij noodstop etc. INTELLIGENCE IN MATERIAL HANDLING
IMPROVING PERFORMANCE SE: Software ontwerp • • Protocol uitzoeken DB in plc bepalen Uitfilteren van de juiste barcode Testen op geldigheid Communiceren met database Wachten op bestemming Bestemming aan doos koppelen. INTELLIGENCE IN MATERIAL HANDLING

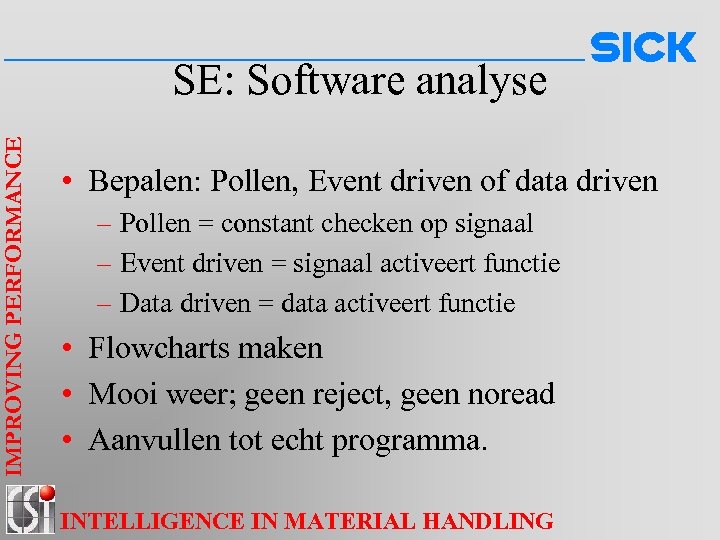

IMPROVING PERFORMANCE SE: Software analyse • Bepalen: Pollen, Event driven of data driven – Pollen = constant checken op signaal – Event driven = signaal activeert functie – Data driven = data activeert functie • Flowcharts maken • Mooi weer; geen reject, geen noread • Aanvullen tot echt programma. INTELLIGENCE IN MATERIAL HANDLING
IMPROVING PERFORMANCE Flowcharts INTELLIGENCE IN MATERIAL HANDLING
IMPROVING PERFORMANCE Praktijk • Tijdens de Masterclass is door Dhr. Frank van der Sanden van het Baronie College, de presentatie gehouden, genaamd “Bedrijfsproject Barcodelezer”. De volledige presentatie is te vinden onder het kopje “Productleveranciers / Systemintegrators” in deze lesbrief. INTELLIGENCE IN MATERIAL HANDLING

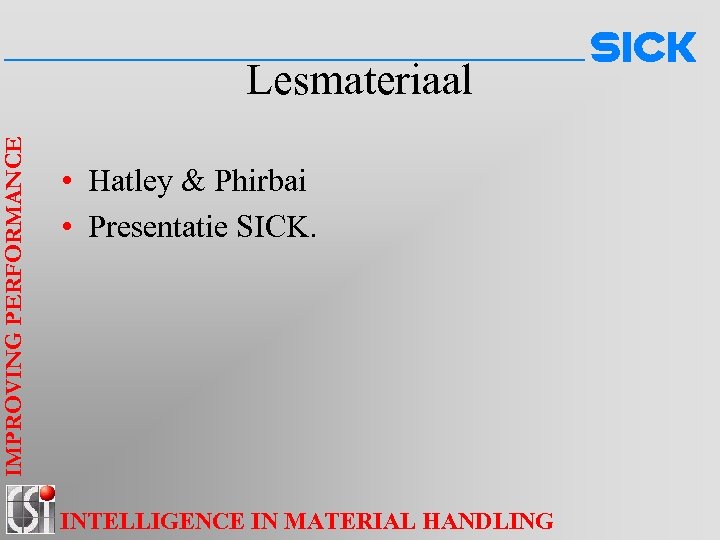

IMPROVING PERFORMANCE Lesmateriaal • Hatley & Phirbai • Presentatie SICK. INTELLIGENCE IN MATERIAL HANDLING

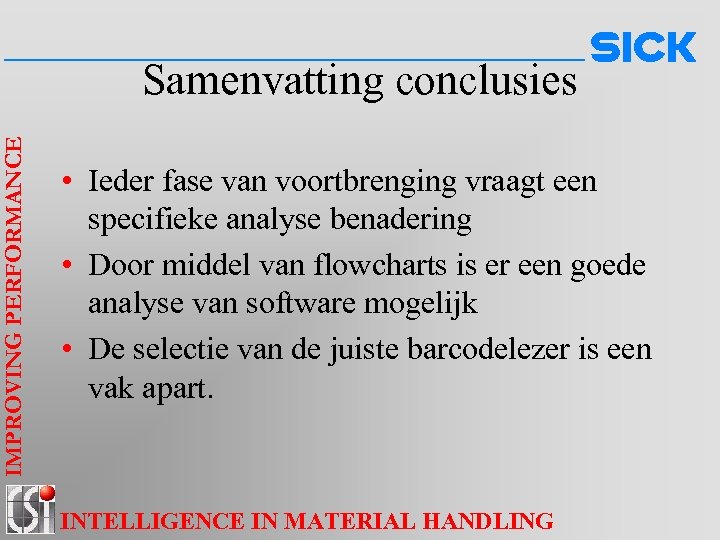

IMPROVING PERFORMANCE Samenvatting conclusies • Ieder fase van voortbrenging vraagt een specifieke analyse benadering • Door middel van flowcharts is er een goede analyse van software mogelijk • De selectie van de juiste barcodelezer is een vak apart. INTELLIGENCE IN MATERIAL HANDLING

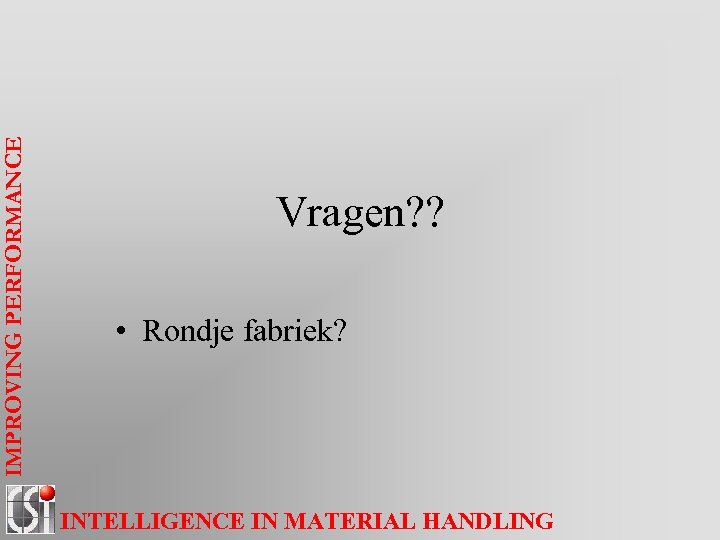

IMPROVING PERFORMANCE Vragen? ? • Rondje fabriek? INTELLIGENCE IN MATERIAL HANDLING

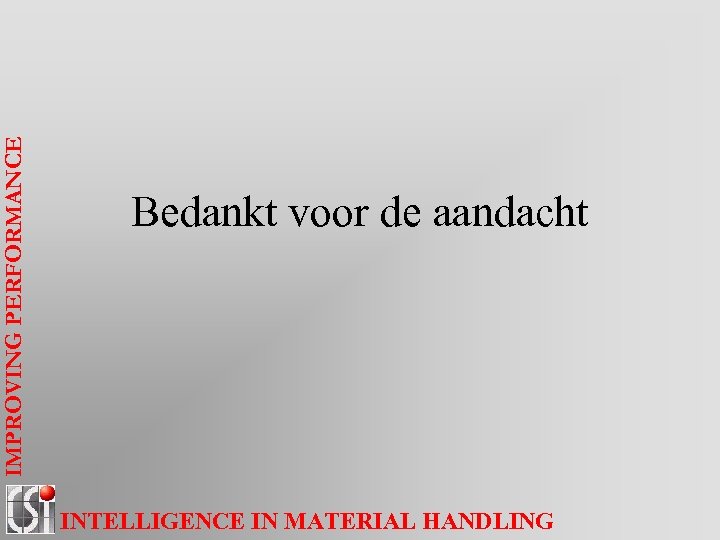

IMPROVING PERFORMANCE Bedankt voor de aandacht INTELLIGENCE IN MATERIAL HANDLING
