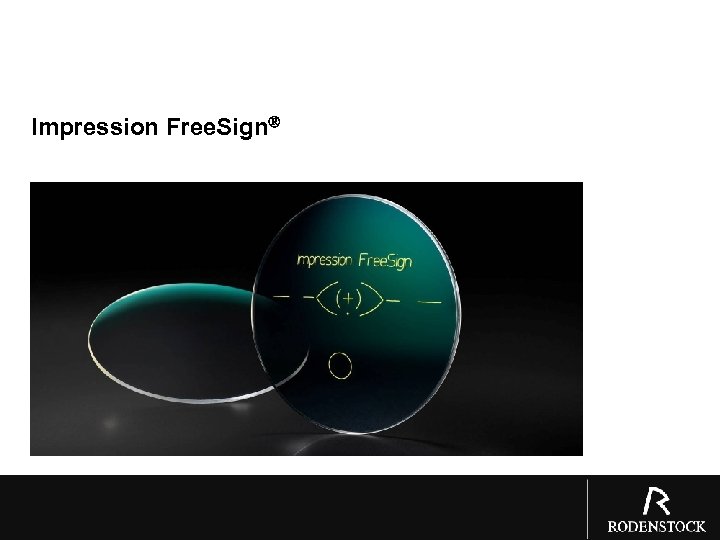

Impression Free. Sign Impression Free. Sign

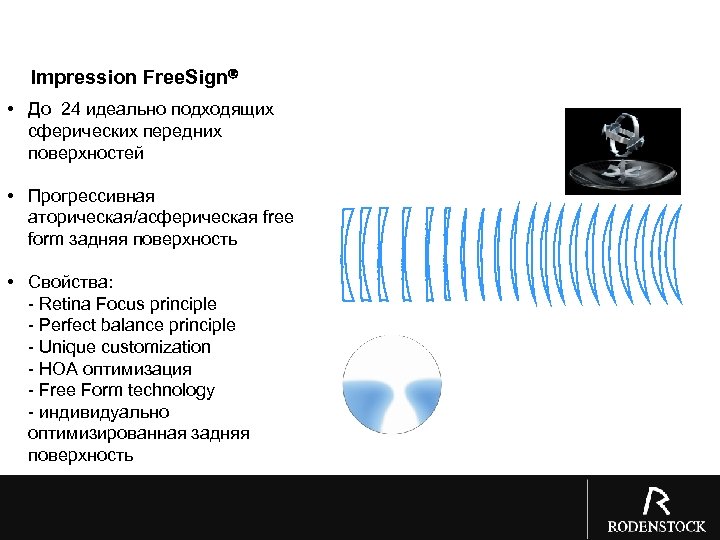

Impression Free. Sign • До 24 идеально подходящих сферических передних поверхностей • Прогрессивная аторическая/асферическая Impression Free. Sign • До 24 идеально подходящих сферических передних поверхностей • Прогрессивная аторическая/асферическая free form задняя поверхность • Свойства: - Retina Focus principle - Perfect balance principle - Unique customization - HOA оптимизация - Free Form technology - индивидуально оптимизированная задняя поверхность

Impression Free. Sign Данные Заказ Оптимизация Инд. линза варьируемого дизайна Impression Free. Sign Данные Заказ Оптимизация Инд. линза варьируемого дизайна

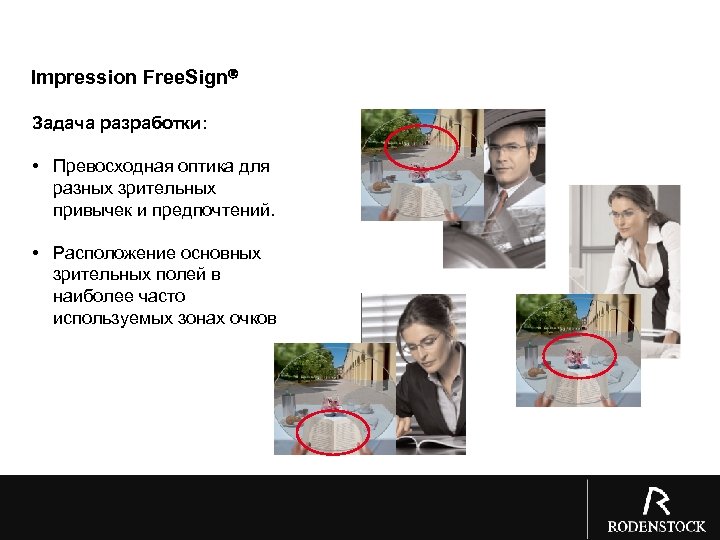

Impression Free. Sign Задача разработки: • Превосходная оптика для разных зрительных привычек и предпочтений. Impression Free. Sign Задача разработки: • Превосходная оптика для разных зрительных привычек и предпочтений. • Расположение основных зрительных полей в наиболее часто используемых зонах очков

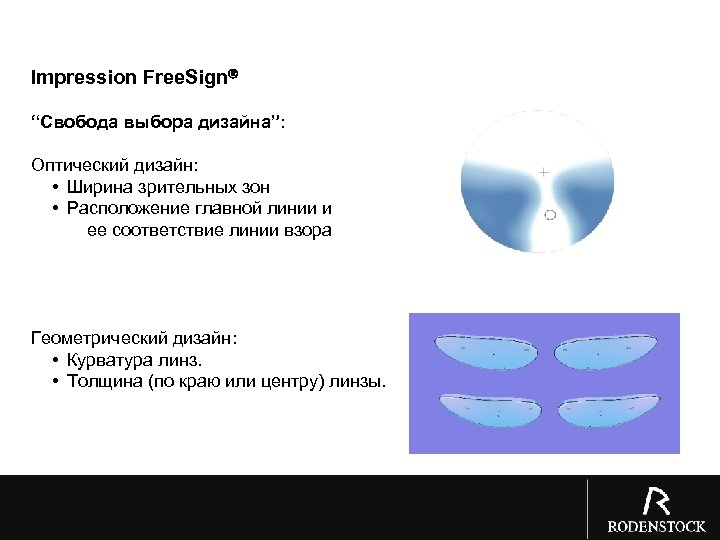

Impression Free. Sign “Свобода выбора дизайна”: Оптический дизайн: • Ширина зрительных зон • Расположение Impression Free. Sign “Свобода выбора дизайна”: Оптический дизайн: • Ширина зрительных зон • Расположение главной линии и ее соответствие линии взора Геометрический дизайн: • Курватура линз. • Толщина (по краю или центру) линзы.

Impression Free. Sign Результаты изучения различных концепций прогрессивных линз: • Нет выраженной зависимости между Impression Free. Sign Результаты изучения различных концепций прогрессивных линз: • Нет выраженной зависимости между дизайном линз и уровнем удовлетворенности пациентов: зависимости между параметрами дизайна (напр. жесткиймягкий дизайн, длиннаякороткая прогрессия …) и “параметрами” пациента (напр. острота зрения, начинающий или пресбиоп со стажем…) не обнаружено, нет ничего, что явно повышало бы уровень удовлетворенности пациентов очками. • Преимущество дизайна “Impression”: практически все тестируемые отдали предпочтение дизайну “Impression” как оптимальному и сбалансированному. ⇒ нет необходимости менять законы распределения периферических аберраций, законы изменения рефракции и моделирования инсета. • Существенное влияние зрительных привычек на вертикальные движения глаз: привычка «озираться» (напр. при вождении…) или определенное положение головы (напр. при длительном чтении, работе сидя за столом…) весьма существенно влияет на направлении линии взора ⇒ Адаптация высоты и размеров дальней, промежуточной и ближней зон линзы в соответствии с потребностями пациента представляется самой плодотворной темой дальнейшей индивидуализации прогрессивных линз.

Impression Free. Sign Точка дизайна для дали (DF) Новый параметр определяет смещение ссылочной точки Impression Free. Sign Точка дизайна для дали (DF) Новый параметр определяет смещение ссылочной точки для дали относительно центровочного креста. Задается в мм от +4. 0 mm (выше) до -4. 0 mm (ниже). Одинаковый для R/L. Влияет на размер зоны для дали • напр. DF+3. 0 / DF -3. 0 +3. 0 mm / -3. 0 mm • «основная линия взора» для дали: • Опосредованно на длину зоны прогрессивного канала (не меньше 13 mm) DF регулирует соотношение размера зоны для дали в линзе и величину и уменьшение аберраций при боковых движениях глаз! Но не изменяет основной дизайн!

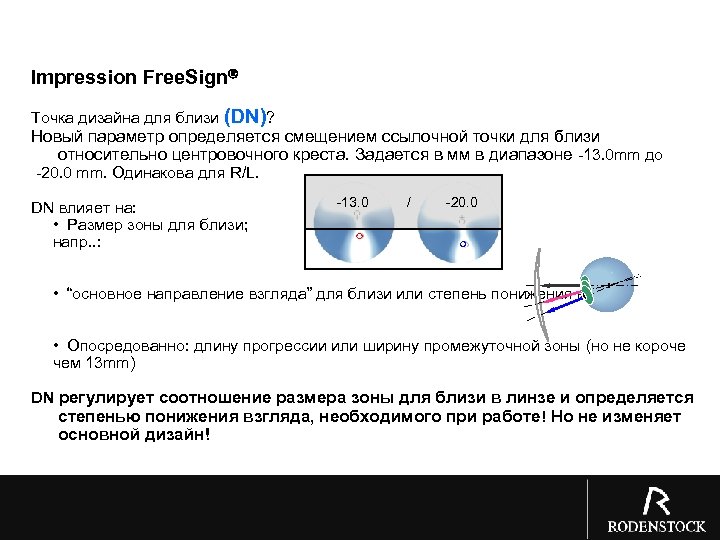

Impression Free. Sign Точка дизайна для близи (DN)? Новый параметр определяется смещением ссылочной точки Impression Free. Sign Точка дизайна для близи (DN)? Новый параметр определяется смещением ссылочной точки для близи относительно центровочного креста. Задается в мм в диапазоне -13. 0 mm до -20. 0 mm. Одинакова для R/L. DN влияет на: • Размер зоны для близи; напр. . : -13. 0 / -20. 0 • “основное направление взгляда” для близи или степень понижения взора: • Опосредованно: длину прогрессии или ширину промежуточной зоны (но не короче чем 13 mm) DN регулирует соотношение размера зоны для близи в линзе и определяется степенью понижения взгляда, необходимого при работе! Но не изменяет основной дизайн!

Impression Free. Sign „индивидуально“ варьируемая длина прогрессии: Учитывает индивидуальное положение линзы перед глазом и Impression Free. Sign „индивидуально“ варьируемая длина прогрессии: Учитывает индивидуальное положение линзы перед глазом и и размер оправы для расчета оптимального положения DN согласно необходимой степени понижения взгляда! Например: • PT 5° CVD 10 mm: оптимально DN y=-12. 5 mm • PT 9° CVD 13 mm: оптимально DN y=-14. 0 mm • PT 15° CVD 13 mm: оптимально DN y=-13. 3 mm big CVD small CVD

Impression Free. Sign „индивидуально“ варьируемая длина прогрессии: Учитывает индивидуальное положение линзы перед глазом и Impression Free. Sign „индивидуально“ варьируемая длина прогрессии: Учитывает индивидуальное положение линзы перед глазом и и размер оправы для расчета оптимального положения DN согласно необходимой степени понижения взгляда! Например: • PT 5° CVD 10 mm: оптимально DN y=-12. 5 mm • PT 9° CVD 13 mm: оптимально DN y=-14. 0 mm • PT 15° CVD 13 mm: оптимально DN y=-13. 3 mm small PT В результате: Не только зрительные предпочтения заказчика, но и индивидуальные параметры посадки оправы влияют на оптимальное положение DN! big PT

Impression Free. Sign Impression Free. Sign

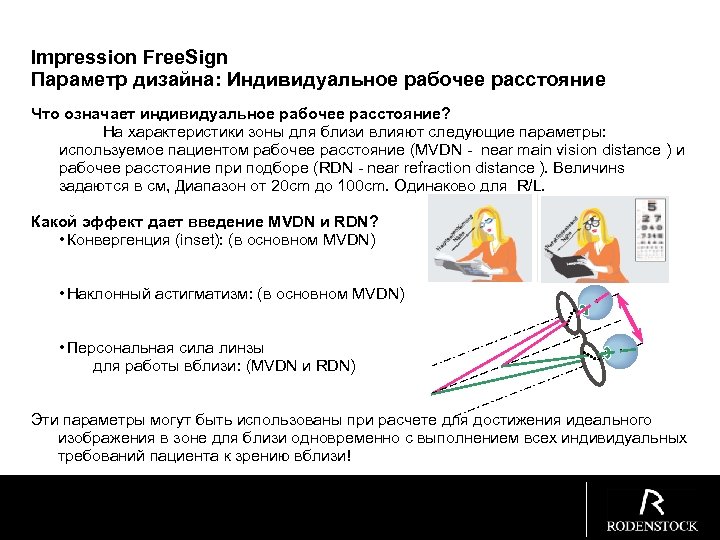

Impression Free. Sign Параметр дизайна: Индивидуальное рабочее расстояние Что означает индивидуальное рабочее расстояние? На Impression Free. Sign Параметр дизайна: Индивидуальное рабочее расстояние Что означает индивидуальное рабочее расстояние? На характеристики зоны для близи влияют следующие параметры: используемое пациентом рабочее расстояние (MVDN - near main vision distance ) и рабочее расстояние при подборе (RDN - near refraction distance ). Величинs задаются в см, Диапазон от 20 cm до 100 cm. Одинаково для R/L. Какой эффект дает введение MVDN и RDN? • Конвергенция (inset): (в основном MVDN) • Наклонный астигматизм: (в основном MVDN) • Персональная сила линзы для работы вблизи: (MVDN и RDN) Эти параметры могут быть использованы при расчете для достижения идеального изображения в зоне для близи одновременно с выполнением всех индивидуальных требований пациента к зрению вблизи!

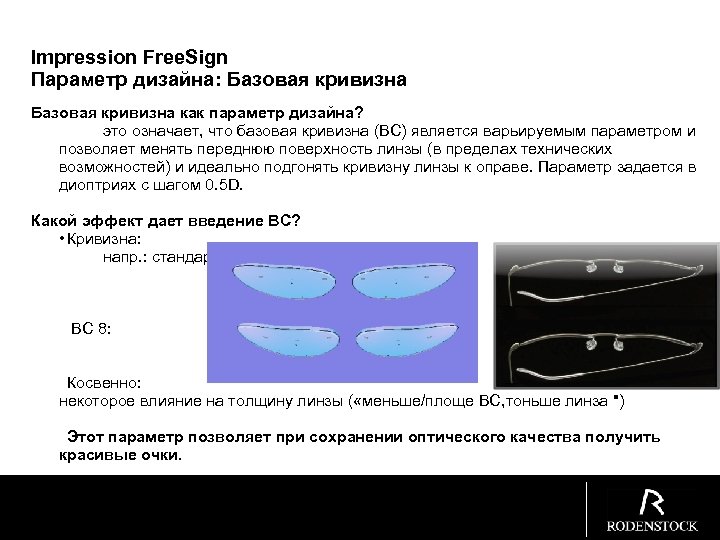

Impression Free. Sign Параметр дизайна: Базовая кривизна как параметр дизайна? это означает, что базовая Impression Free. Sign Параметр дизайна: Базовая кривизна как параметр дизайна? это означает, что базовая кривизна (BC) является варьируемым параметром и позволяет менять переднюю поверхность линзы (в пределах технических возможностей) и идеально подгонять кривизну линзы к оправе. Параметр задается в диоптриях с шагом 0. 5 D. Какой эффект дает введение BC? • Кривизна: напр. : стандартная: BC 8: Косвенно: некоторое влияние на толщину линзы ( «меньше/площе BC, тоньше линза ") Этот параметр позволяет при сохранении оптического качества получить красивые очки.

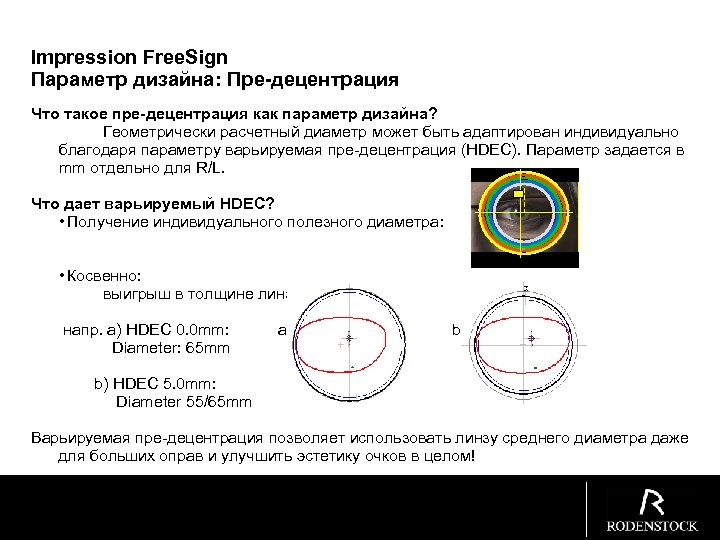

Impression Free. Sign Параметр дизайна: Пре-децентрация Что такое пре-децентрация как параметр дизайна? Геометрически расчетный Impression Free. Sign Параметр дизайна: Пре-децентрация Что такое пре-децентрация как параметр дизайна? Геометрически расчетный диаметр может быть адаптирован индивидуально благодаря параметру варьируемая пре-децентрация (HDEC). Параметр задается в mm отдельно для R/L. Что дает варьируемый HDEC? • Получение индивидуального полезного диаметра: • Косвенно: выигрыш в толщине линз, напр. a) HDEC 0. 0 mm: Diameter: 65 mm a) b) b) HDEC 5. 0 mm: Diameter 55/65 mm Варьируемая пре-децентрация позволяет использовать линзу среднего диаметра даже для больших оправ и улучшить эстетику очков в целом!

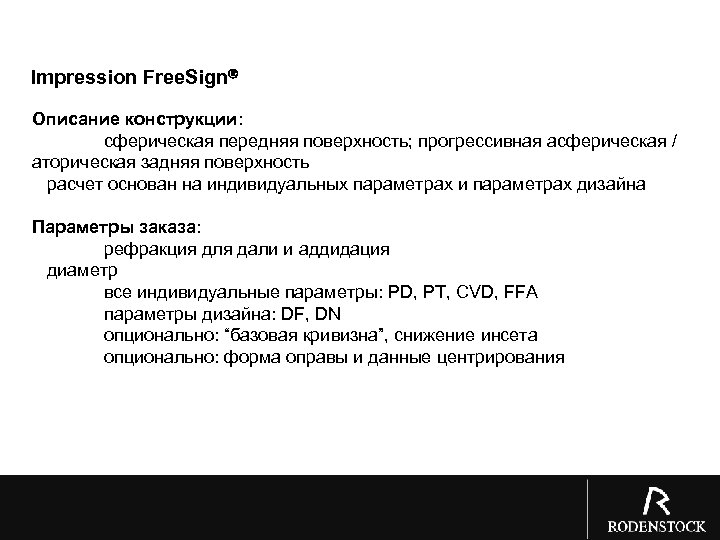

Impression Free. Sign Описание конструкции: сферическая передняя поверхность; прогрессивная асферическая / аторическая задняя поверхность Impression Free. Sign Описание конструкции: сферическая передняя поверхность; прогрессивная асферическая / аторическая задняя поверхность расчет основан на индивидуальных параметрах и параметрах дизайна Параметры заказа: рефракция для дали и аддидация диаметр все индивидуальные параметры: PD, PT, CVD, FFA параметры дизайна: DF, DN опционально: “базовая кривизна”, снижение инсета опционально: форма оправы и данные центрирования

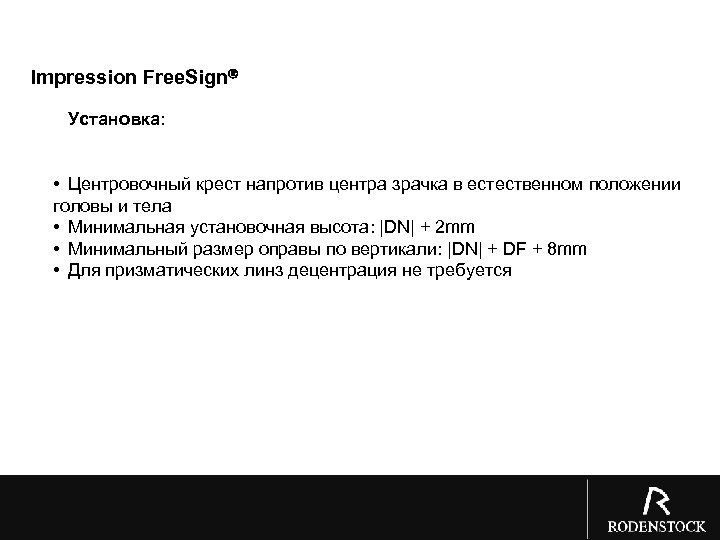

Impression Free. Sign Установка: • Центровочный крест напротив центра зрачка в естественном положении головы Impression Free. Sign Установка: • Центровочный крест напротив центра зрачка в естественном положении головы и тела • Минимальная установочная высота: |DN| + 2 mm • Минимальный размер оправы по вертикали: |DN| + DF + 8 mm • Для призматических линз децентрация не требуется

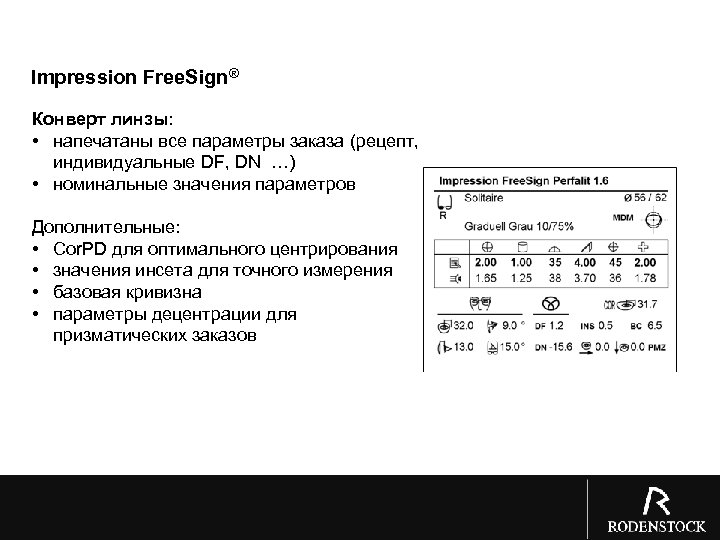

Impression Free. Sign® Конверт линзы: • напечатаны все параметры заказа (рецепт, индивидуальные DF, DN Impression Free. Sign® Конверт линзы: • напечатаны все параметры заказа (рецепт, индивидуальные DF, DN …) • номинальные значения параметров Дополнительные: • Cor. PD для оптимального центрирования • значения инсета для точного измерения • базовая кривизна • параметры децентрации для призматических заказов

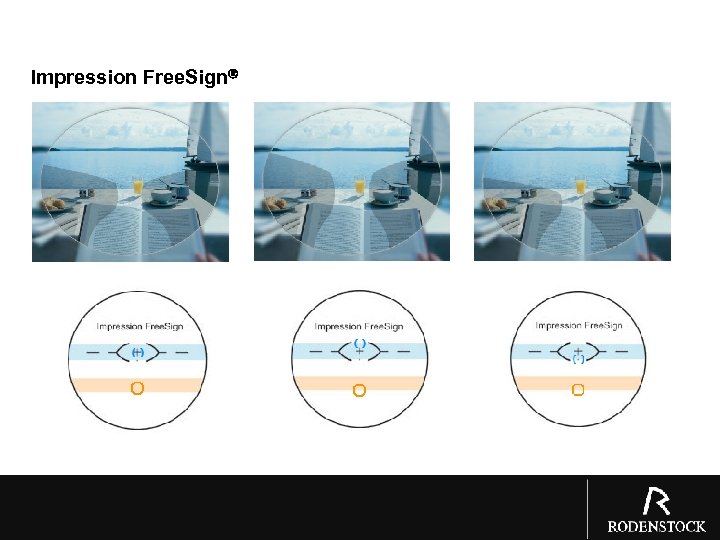

Impression Free. Sign® маркировка: DF = 0 DN = – 18 DF = + Impression Free. Sign® маркировка: DF = 0 DN = – 18 DF = + 4 DN = – 13 Новая технология нанесения маркировки: Ink. Jet Свободное расположение по линзе DF = – 4 DN = – 20

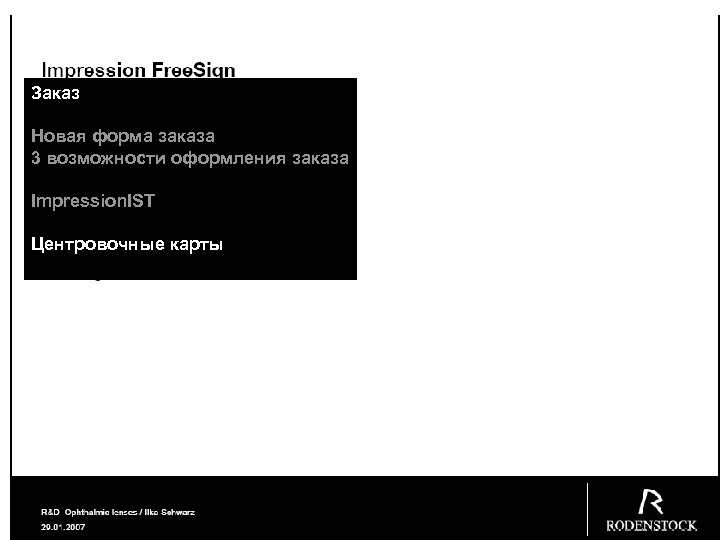

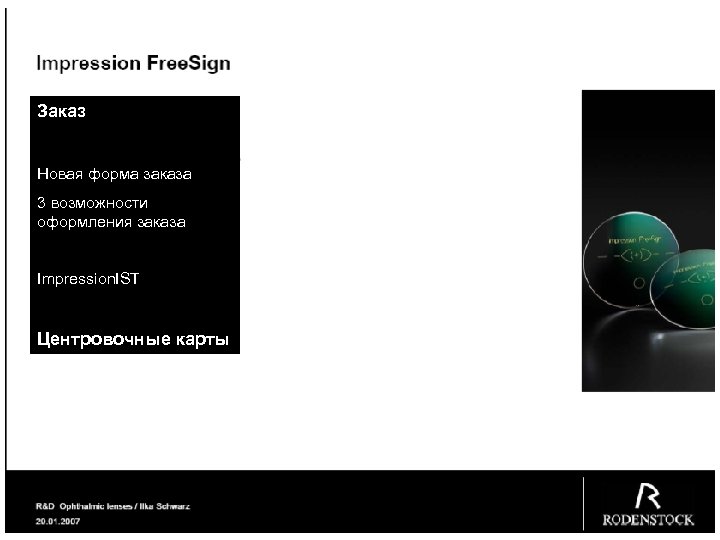

Заказ Новая форма заказа 3 возможности оформления заказа Impression. IST Центровочные карты Заказ Новая форма заказа 3 возможности оформления заказа Impression. IST Центровочные карты

Заказ Новая форма заказа 3 возможности оформления заказа Impression. IST Центровочные карты Заказ Новая форма заказа 3 возможности оформления заказа Impression. IST Центровочные карты

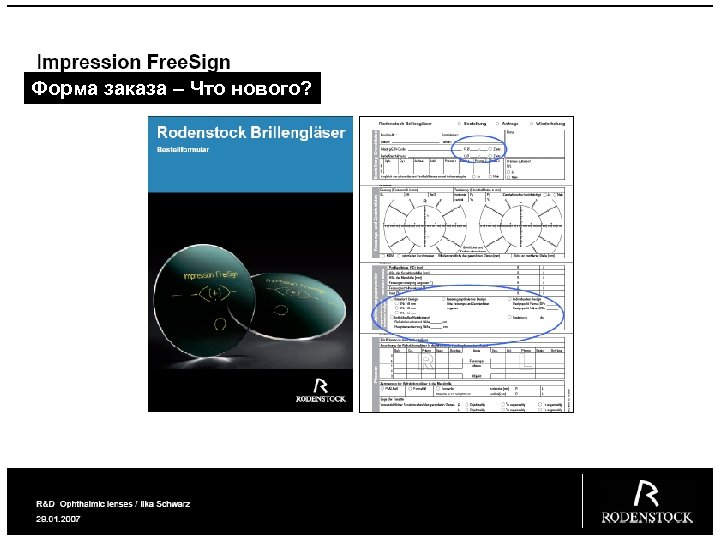

Форма заказа – Что нового? Форма заказа – Что нового?

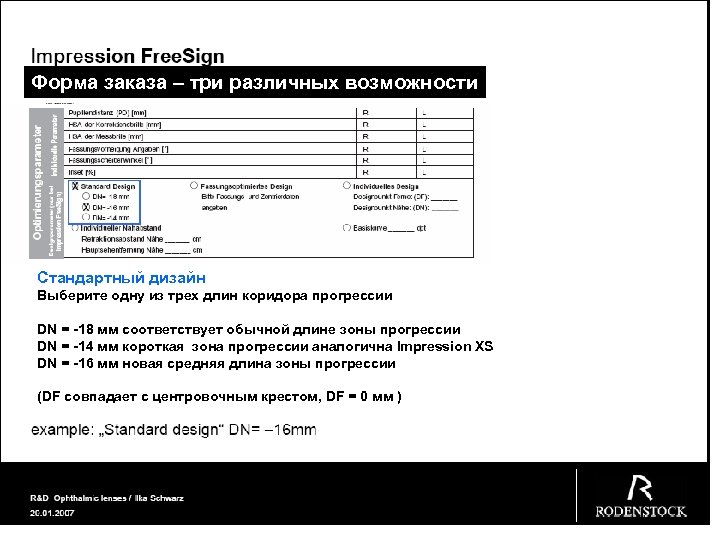

Форма заказа – три различных возможности Стандартный дизайн Выберите одну из трех длин коридора Форма заказа – три различных возможности Стандартный дизайн Выберите одну из трех длин коридора прогрессии DN = -18 мм соответствует обычной длине зоны прогресcии DN = -14 мм короткая зона прогресcии аналогична Impression XS DN = -16 мм новая средняя длина зоны прогрессии (DF совпадает с центровочным крестом, DF = 0 мм )

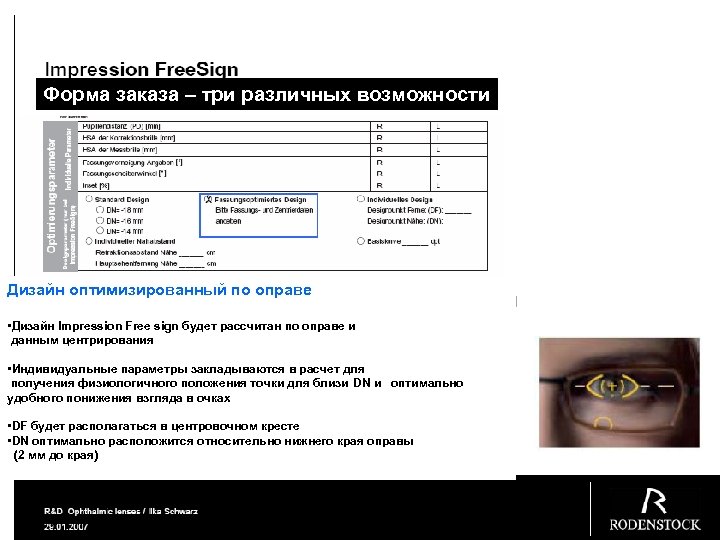

Форма заказа – три различных возможности Дизайн оптимизированный по оправе • Дизайн Impression Free Форма заказа – три различных возможности Дизайн оптимизированный по оправе • Дизайн Impression Free sign будет рассчитан по оправе и данным центрирования • Индивидуальные параметры закладываются в расчет для получения физиологичного положения точки для близи DN и оптимально удобного понижения взгляда в очках • DF будет располагаться в центровочном кресте • DN оптимально расположится относительно нижнего края оправы (2 мм до края)

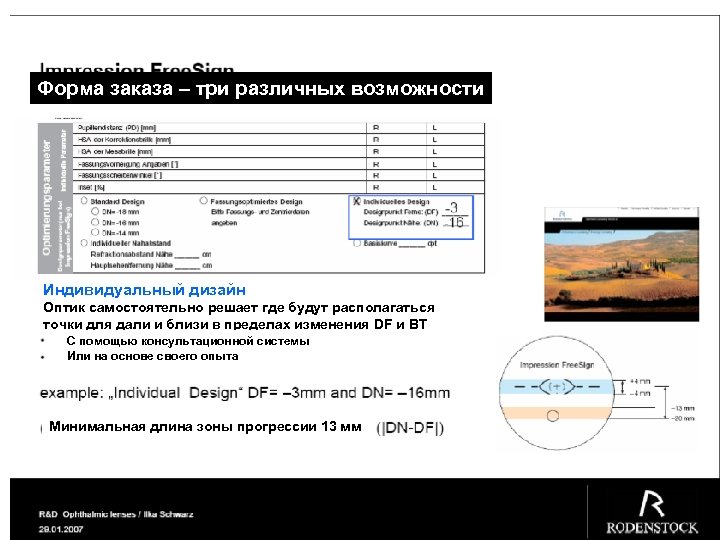

Форма заказа – три различных возможности Индивидуальный дизайн Оптик самостоятельно решает где будут располагаться Форма заказа – три различных возможности Индивидуальный дизайн Оптик самостоятельно решает где будут располагаться точки для дали и близи в пределах изменения DF и ВТ С помощью консультационной системы Или на основе своего опыта Минимальная длина зоны прогрессии 13 мм

Форма заказа – Что нового? Индивидуальное рабочее расстояние Теперь появилась возможность рассчитать линзы для Форма заказа – Что нового? Индивидуальное рабочее расстояние Теперь появилась возможность рассчитать линзы для привычного рабочего расстояния, если оно отличается от расстояния при подборе, либо для используемого при подборе рецепта (сила линз, инсет и астигматизм)

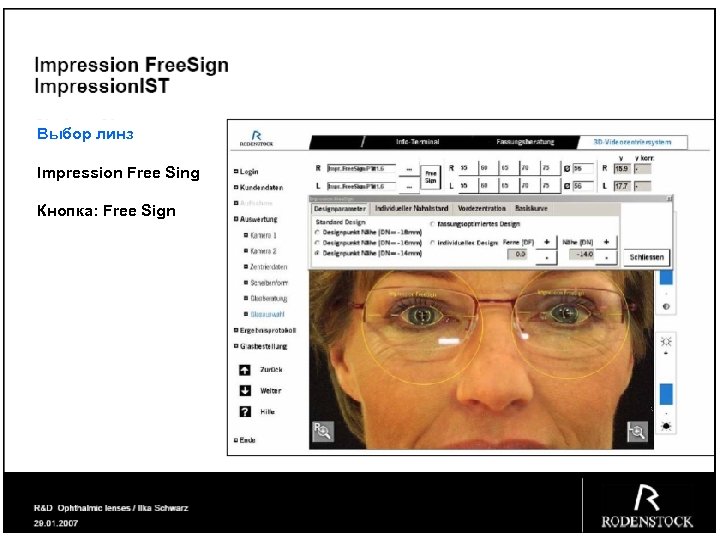

Выбор линз Impression Free Sing Кнопка: Free Sign Выбор линз Impression Free Sing Кнопка: Free Sign

Заказ Новая форма заказа 3 возможности оформления заказа Impression. IST Центровочные карты Заказ Новая форма заказа 3 возможности оформления заказа Impression. IST Центровочные карты

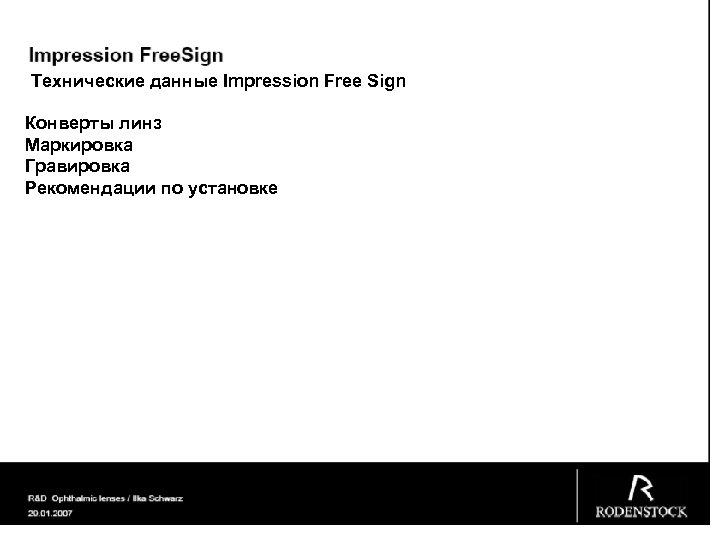

Технические данные Impression Free Sign Конверты линз Маркировка Гравировка Рекомендации по установке Технические данные Impression Free Sign Конверты линз Маркировка Гравировка Рекомендации по установке

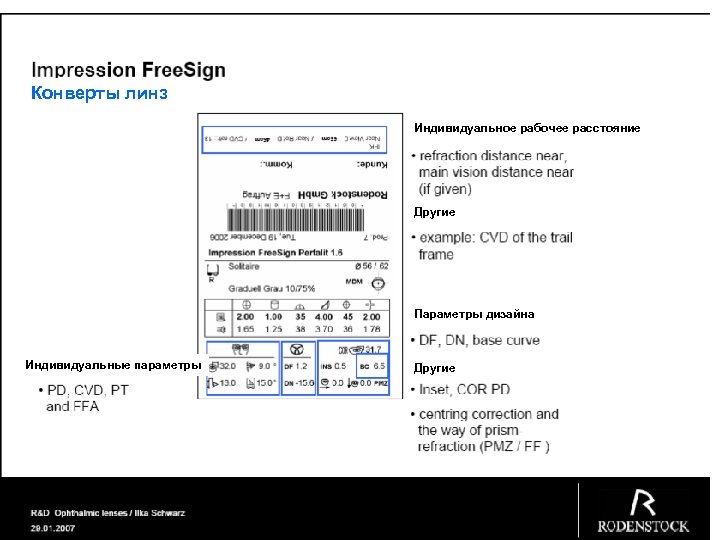

Конверты линз Индивидуальное рабочее расстояние Другие Параметры дизайна Индивидуальные параметры Другие Конверты линз Индивидуальное рабочее расстояние Другие Параметры дизайна Индивидуальные параметры Другие

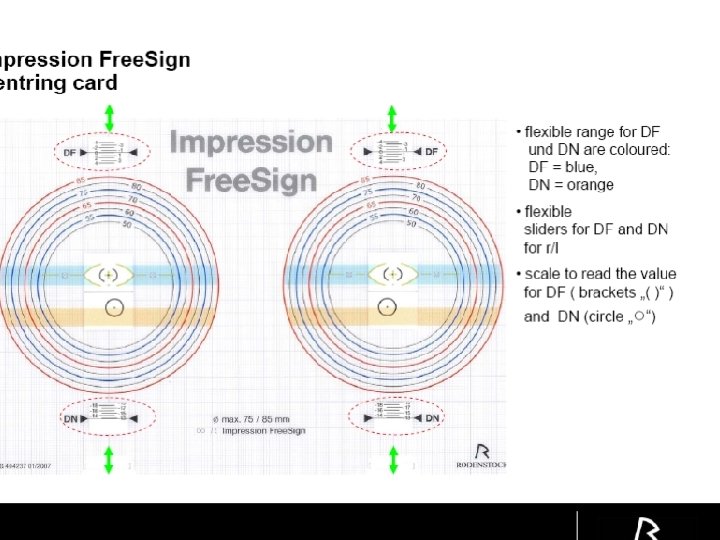

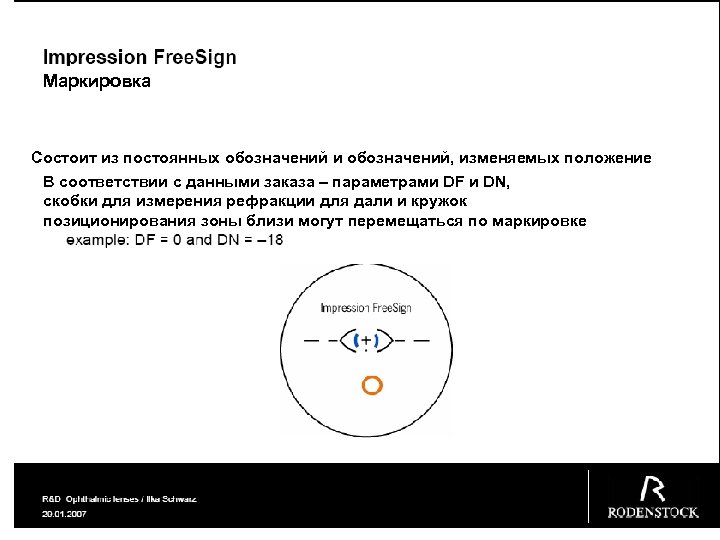

Маркировка Состоит из постоянных обозначений и обозначений, изменяемых положение В соответствии с данными заказа Маркировка Состоит из постоянных обозначений и обозначений, изменяемых положение В соответствии с данными заказа – параметрами DF и DN, скобки для измерения рефракции для дали и кружок позиционирования зоны близи могут перемещаться по маркировке

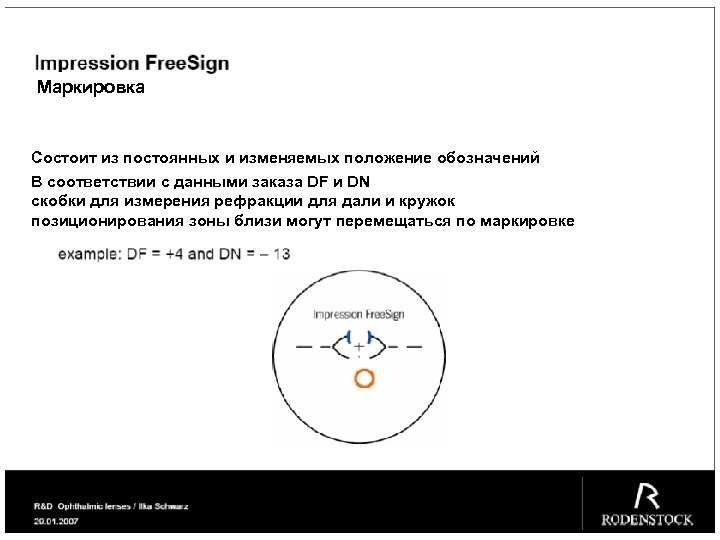

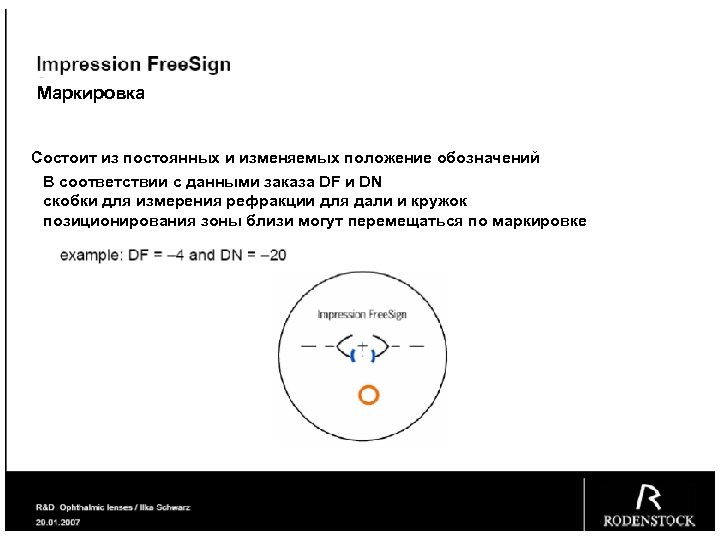

Маркировка Состоит из постоянных и изменяемых положение обозначений В соответствии с данными заказа DF Маркировка Состоит из постоянных и изменяемых положение обозначений В соответствии с данными заказа DF и DN скобки для измерения рефракции для дали и кружок позиционирования зоны близи могут перемещаться по маркировке

Маркировка Состоит из постоянных и изменяемых положение обозначений В соответствии с данными заказа DF Маркировка Состоит из постоянных и изменяемых положение обозначений В соответствии с данными заказа DF и DN скобки для измерения рефракции для дали и кружок позиционирования зоны близи могут перемещаться по маркировке

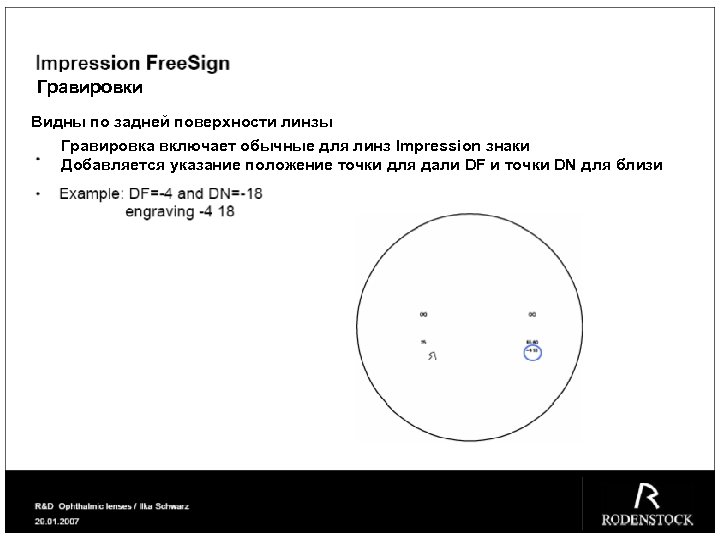

Гравировки Видны по задней поверхности линзы Гравировка включает обычные для линз Impression знаки Добавляется Гравировки Видны по задней поверхности линзы Гравировка включает обычные для линз Impression знаки Добавляется указание положение точки для дали DF и точки DN для близи

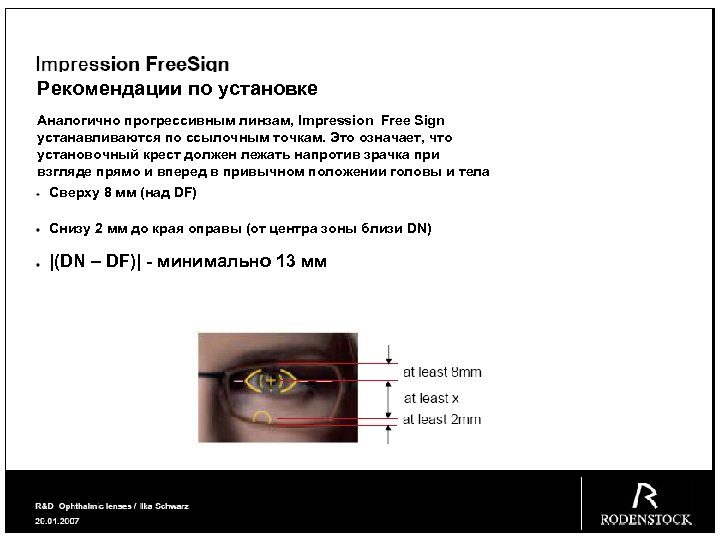

Рекомендации по установке Аналогично прогрессивным линзам, Impression Free Sign устанавливаются по ссылочным точкам. Это Рекомендации по установке Аналогично прогрессивным линзам, Impression Free Sign устанавливаются по ссылочным точкам. Это означает, что установочный крест должен лежать напротив зрачка при взгляде прямо и вперед в привычном положении головы и тела Сверху 8 мм (над DF) Снизу 2 мм до края оправы (от центра зоны близи DN) |(DN – DF)| - минимально 13 мм
