Иллюстрации Иллюстрации чертежи графики схемы компьютерные распечатки

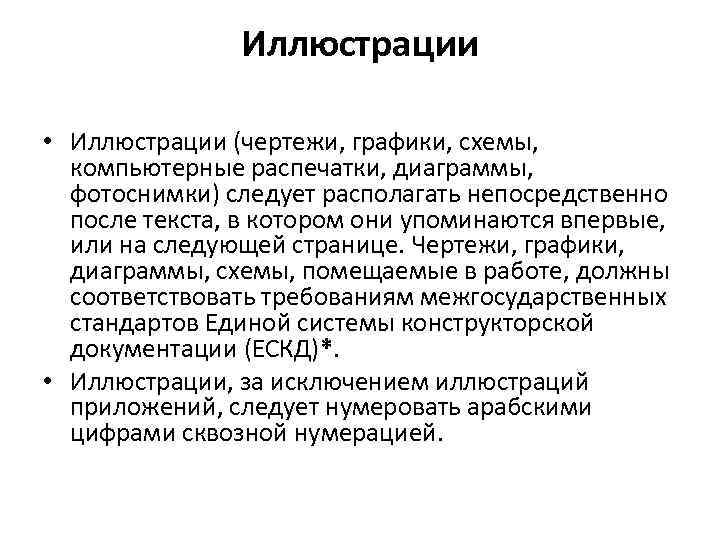

Иллюстрации • Иллюстрации (чертежи, графики, схемы, компьютерные распечатки, диаграммы, фотоснимки) следует располагать непосредственно после текста, в котором они упоминаются впервые, или на следующей странице. Чертежи, графики, диаграммы, схемы, помещаемые в работе, должны соответствовать требованиям межгосударственных стандартов Единой системы конструкторской документации (ЕСКД)*. • Иллюстрации, за исключением иллюстраций приложений, следует нумеровать арабскими цифрами сквозной нумерацией.

Таблицы • Цифровой (при необходимости текстовый) материал оформляют в виде таблиц в соответствии с рисунком 1. Таблицу, в зависимости от ее размера, помещают под текстом, в котором впервые дана ссылка на него, или на следующей странице. • Каждая таблица должна иметь название. Название таблицы следует помещать над таблицей слева, без абзацного отступа в одну строку с ее номером через тире. • Таблица состоит из головки ( «шапки» ), где помещают название граф (колонок), и боковика, где помещают название строк (см. рисунок 1). Таблицу заполняют только горизонтально. Слова в таблице не сокращают. Обозначения, приведенные в заголовках граф таблицы, должны быть пояснены в тексте.

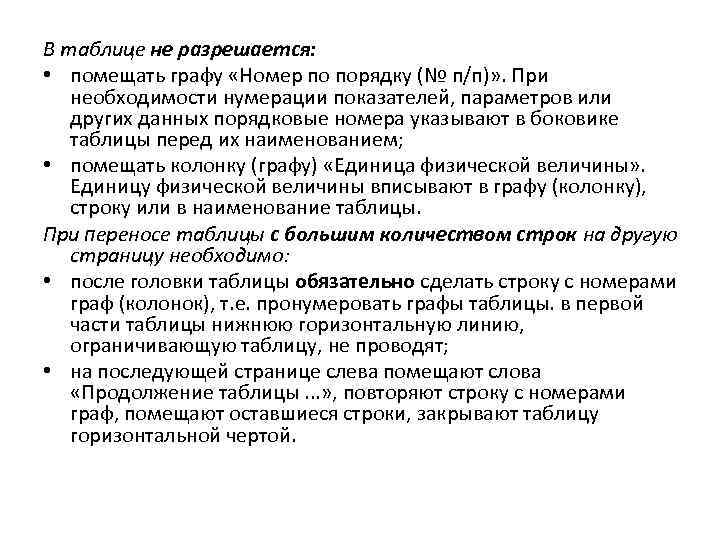

В таблице не разрешается: • помещать графу «Номер по порядку (№ п/п)» . При необходимости нумерации показателей, параметров или других данных порядковые номера указывают в боковике таблицы перед их наименованием; • помещать колонку (графу) «Единица физической величины» . Единицу физической величины вписывают в графу (колонку), строку или в наименование таблицы. При переносе таблицы с большим количеством строк на другую страницу необходимо: • после головки таблицы обязательно сделать строку с номерами граф (колонок), т. е. пронумеровать графы таблицы. в первой части таблицы нижнюю горизонтальную линию, ограничивающую таблицу, не проводят; • на последующей странице слева помещают слова «Продолжение таблицы. . . » , повторяют строку с номерами граф, помещают оставшиеся строки, закрывают таблицу горизонтальной чертой.

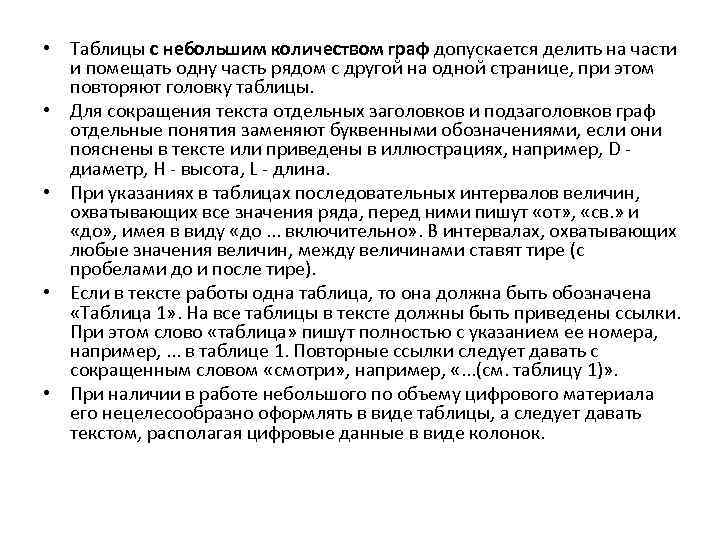

• Таблицы с небольшим количеством граф допускается делить на части и помещать одну часть рядом с другой на одной странице, при этом повторяют головку таблицы. • Для сокращения текста отдельных заголовков и подзаголовков граф отдельные понятия заменяют буквенными обозначениями, если они пояснены в тексте или приведены в иллюстрациях, например, D диаметр, Н - высота, L - длина. • При указаниях в таблицах последовательных интервалов величин, охватывающих все значения ряда, перед ними пишут «от» , «св. » и «до» , имея в виду «до. . . включительно» . В интервалах, охватывающих любые значения величин, между величинами ставят тире (с пробелами до и после тире). • Если в тексте работы одна таблица, то она должна быть обозначена «Таблица 1» . На все таблицы в тексте должны быть приведены ссылки. При этом слово «таблица» пишут полностью с указанием ее номера, например, . . . в таблице 1. Повторные ссылки следует давать с сокращенным словом «смотри» , например, «. . . (см. таблицу 1)» . • При наличии в работе небольшого по объему цифрового материала его нецелесообразно оформлять в виде таблицы, а следует давать текстом, располагая цифровые данные в виде колонок.

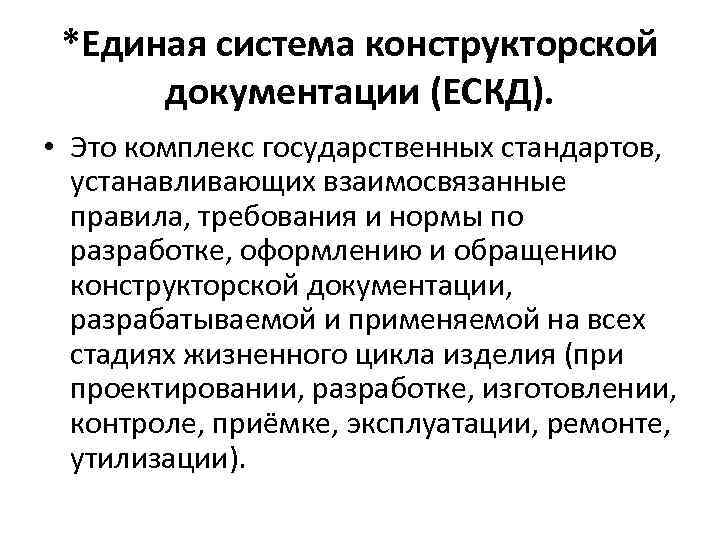

*Единая система конструкторской документации (ЕСКД). • Это комплекс государственных стандартов, устанавливающих взаимосвязанные правила, требования и нормы по разработке, оформлению и обращению конструкторской документации, разрабатываемой и применяемой на всех стадиях жизненного цикла изделия (при проектировании, разработке, изготовлении, контроле, приёмке, эксплуатации, ремонте, утилизации).

Основное назначение стандартов ЕСКД состоит в установлении единых оптимальных правил, требований и норм выполнения, оформления и обращения конструкторской документации, которые обеспечивают: • применение современных методов и средств на всех стадиях жизненного цикла изделия; • возможность взаимообмена конструкторской документацией без её переоформления; • оптимальную комплектность конструкторской документации; • механизацию и автоматизацию обработки конструкторских документов и содержащейся в них информации; • высокое качество изделий; • наличие в конструкторской документации требований, обеспечивающих безопасность использования изделий для жизни и здоровья потребителей, окружающей среды, а также предотвращение причинения вреда имуществу; • возможность расширения унификации и стандартизации проектировании изделий и разработке конструкторской документации;

• возможность проведения сертификации изделий; • сокращение сроков и снижение трудоёмкости подготовки производства; • правильную эксплуатацию изделий; • оперативную подготовку документации для быстрой переналадки действующего производства; • упрощение форм конструкторских документов и графических изображений; • возможность создания и ведения единой информационной базы; • возможность гармонизации стандартов ЕСКД с международными стандартами (ИСО, МЭК) в области конструкторской документации; • возможность информационного обеспечения поддержки жизненного цикла изделия. Стандарты ЕСКД распространяются на изделия машиностроения и приборостроения. Область распространения отдельных стандартов расширена, что оговорено во введении к ним.
