IK 1713 JARINGAN DAN TELEKOMUNIKASI Pendahuluan Abad

IK 1713 JARINGAN DAN TELEKOMUNIKASI

Pendahuluan Abad ke-18 : didominasi perkembangan sistem mekanik yang mengiringi revolusi industri Abad ke-19 : jaman mesin uap Abad ke-20 Instalasi jaringan telepon menjangkau seluruh pelosok dunia Penemuan-penemuan baru yang merubah wajah dunia : penemuan radio dan televisi, peluncuran satelit-satelit komunikasi serta perkembangan yang amat pesat pada dunia komputer. Teknologi kunci : pengumpulan, pengolahan, dan distribusi informasi. IK 1713

Pendahuluan Awalnya : teknologi-teknologi berkembang sendiri-sendiri Akibat perkembangan teknologi, teknologi tersebut menjadi saling terkait. Perbedaan-perbedaan di dalam hal pengumpulan, pengiriman, penyimpanan, dan pengolahan informasi telah dapat diatasi Industri komputer berkembang sangat pesat memicu perkembangan teknologi lain Komputer juga berperan dalam perkembangan teknologi telekomunikasi IK 1713

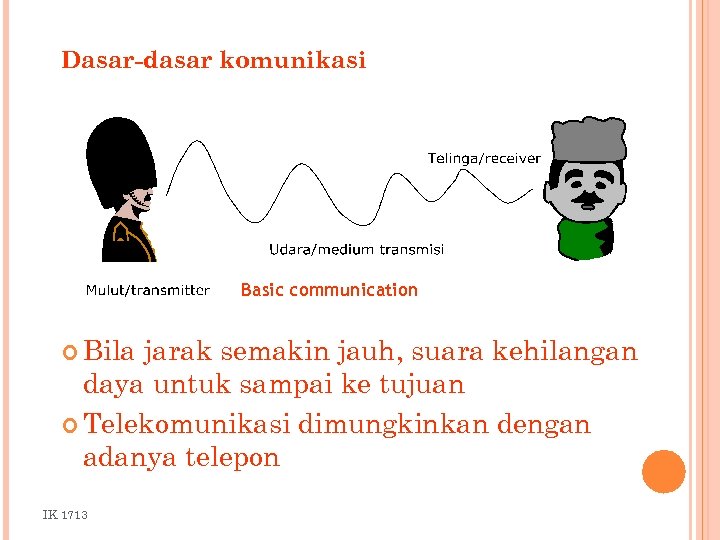

Dasar-dasar komunikasi Basic communication Bila jarak semakin jauh, suara kehilangan daya untuk sampai ke tujuan Telekomunikasi dimungkinkan dengan adanya telepon IK 1713

• Telepon ditemukan oleh Alexander Graham Bell pada tahun 1876 IK 1713

Koneksi telepon yang sederhana Koneksi sederhana tidak mencukupi bila manusia yang akan berkomunikasi jumlahnya lebih dari satu pasang mendorong lahirnya jaringan komunikasi Jaringan komunikasi menyediakan wahana untuk menghubungkan banyak orang secara efisien menggunakan link dan node IK 1713

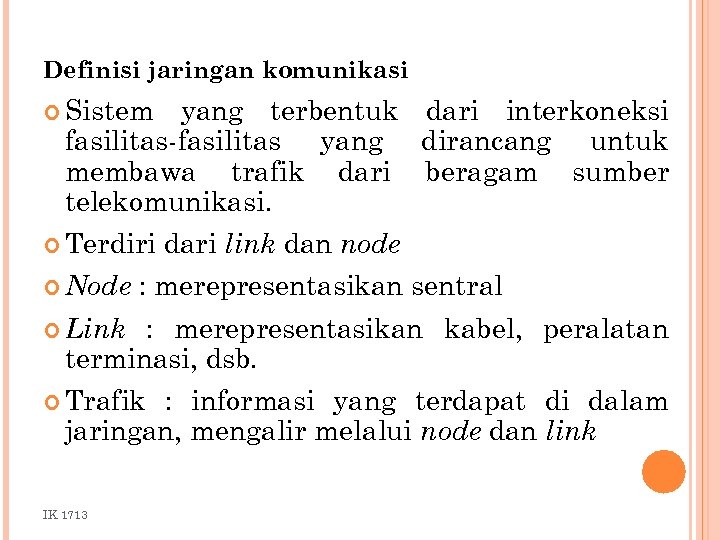

Definisi jaringan komunikasi Sistem yang terbentuk dari interkoneksi fasilitas-fasilitas yang dirancang untuk membawa trafik dari beragam sumber telekomunikasi. Terdiri Node dari link dan node : merepresentasikan sentral : merepresentasikan kabel, peralatan terminasi, dsb. Link Trafik : informasi yang terdapat di dalam jaringan, mengalir melalui node dan link IK 1713

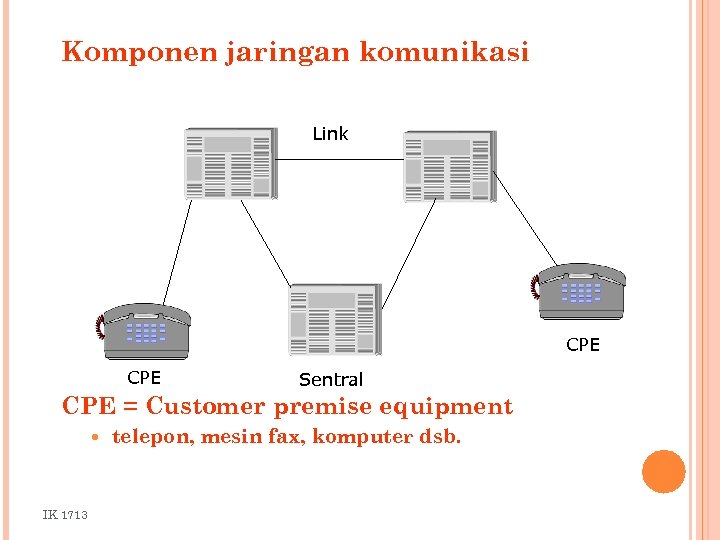

Komponen jaringan komunikasi Link CPE Sentral CPE = Customer premise equipment IK 1713 telepon, mesin fax, komputer dsb.

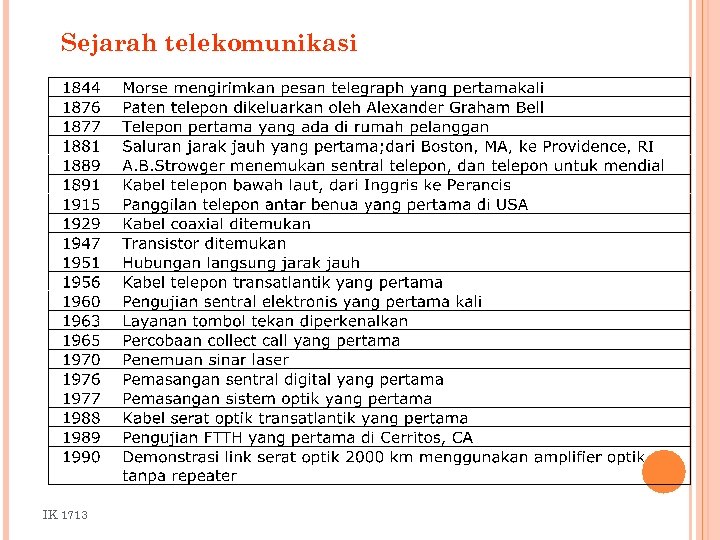

Sejarah telekomunikasi IK 1713

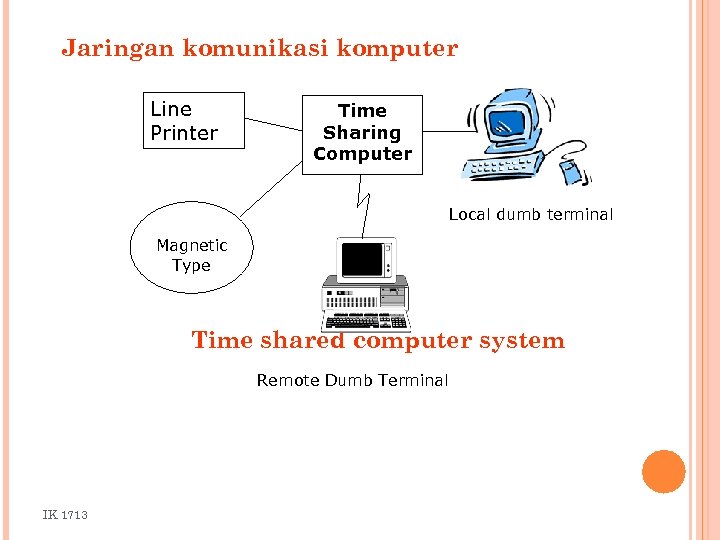

Jaringan komunikasi komputer Line Printer Time Sharing Computer Local dumb terminal Magnetic Type Time shared computer system Remote Dumb Terminal IK 1713

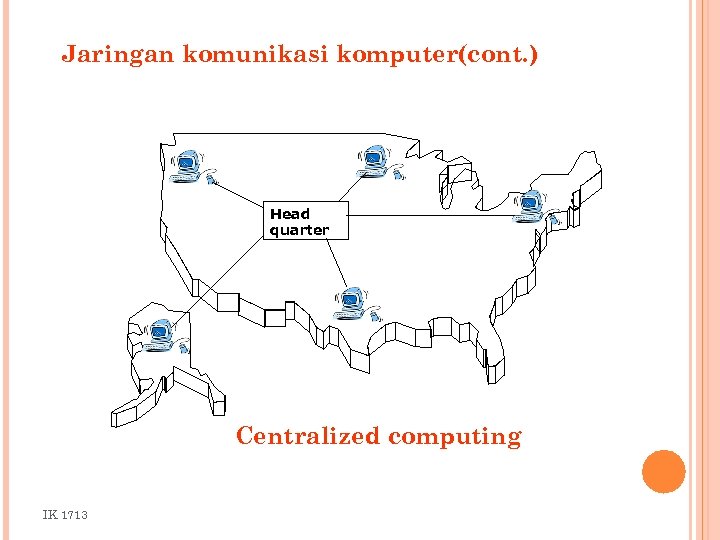

Jaringan komunikasi komputer(cont. ) Head quarter Centralized computing IK 1713

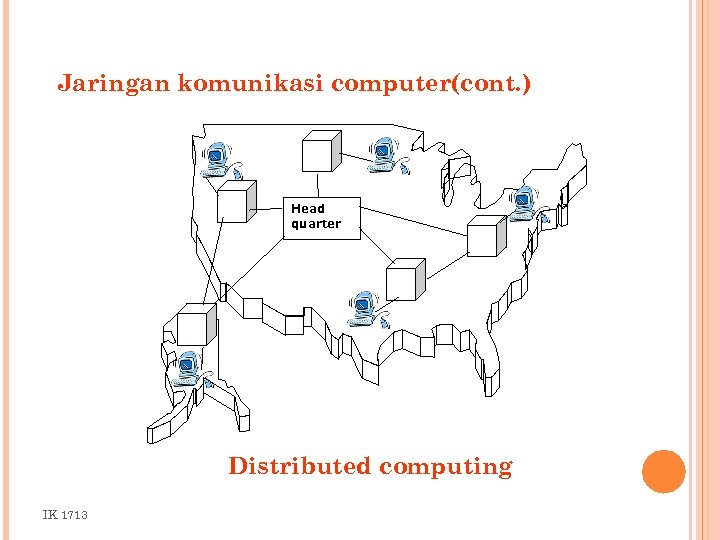

Jaringan komunikasi computer(cont. ) Head quarter Distributed computing IK 1713

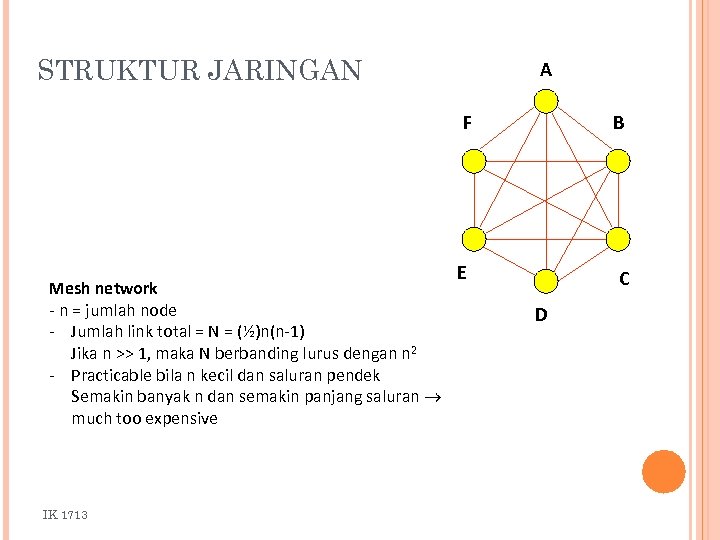

STRUKTUR JARINGAN A F Mesh network - n = jumlah node - Jumlah link total = N = (½)n(n-1) Jika n >> 1, maka N berbanding lurus dengan n 2 - Practicable bila n kecil dan saluran pendek Semakin banyak n dan semakin panjang saluran much too expensive IK 1713 B E C D

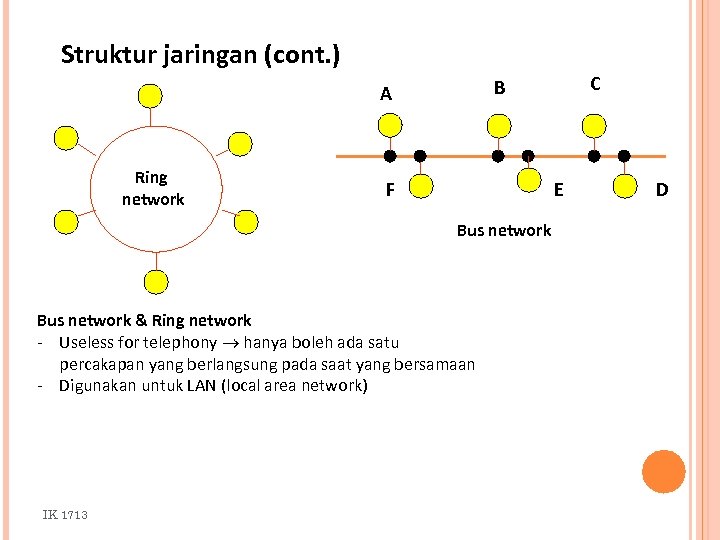

Struktur jaringan (cont. ) Ring network F E Bus network & Ring network - Useless for telephony hanya boleh ada satu percakapan yang berlangsung pada saat yang bersamaan - Digunakan untuk LAN (local area network) IK 1713 C B A D

Struktur jaringan (cont. ) - Untuk telephony diperlukan tersedianya komunikasi dua arah (berdasarkan permintaan (on demand)) dan harus dimungkinkan adanya lebih dari satu pasang percakapan pada saat yang bersamaan - Persyaratan ini dipenuhi dengan menyediakan satu saluran dari setiap stasiun user ke sebuah switching centre (sentral telepon) sentral telepon menghubungkan setiap saluran bila diperlukan - Konfigurasinya : star network Jumlah saluran total = N = n S IK 1713

Struktur jaringan (cont. ) - Seiring dengan meningkatnya cakupan area dan jumlah stasiun user, maka biaya untuk saluran akan naik akan lebih ekonomis bila jaringan dibagi menjadi jaringan yang lebih kecil yang masing-masing dilayani oleh satu sentral IK 1713

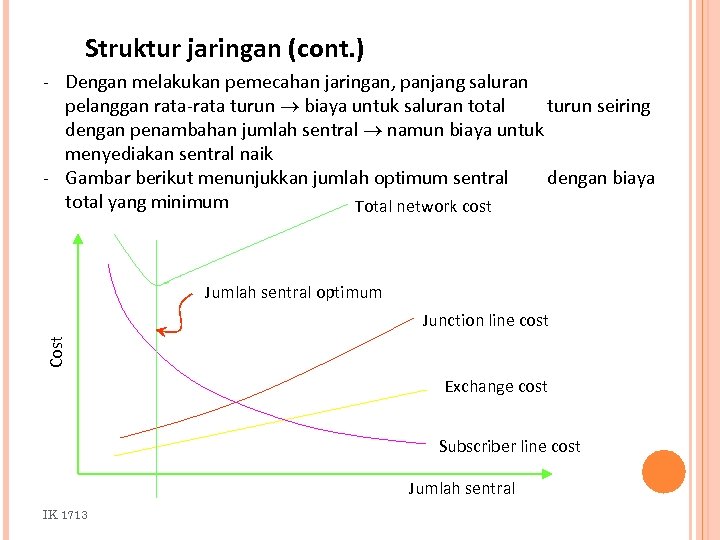

Struktur jaringan (cont. ) - Dengan melakukan pemecahan jaringan, panjang saluran pelanggan rata-rata turun biaya untuk saluran total turun seiring dengan penambahan jumlah sentral namun biaya untuk menyediakan sentral naik - Gambar berikut menunjukkan jumlah optimum sentral dengan biaya total yang minimum Total network cost Jumlah sentral optimum Cost Junction line cost Exchange cost Subscriber line cost Jumlah sentral IK 1713

Struktur jaringan (cont. ) - Jika suatu area dilayani oleh beberapa sentral, pelangan pada setiap sentral akan mempunyai keinginan untuk berkomunikasi dengan pelanggan lain yang berada pada sentral yang berbeda perlu adanya sirkit antar sentral sirkit junction membentuk junction network - Jika junction disediakan di antara semua sentral, junction network akan berbentuk mesh - Jika junction cost tinggi maka akan tidak ekonomis bila semua sentral saling dihubungkan satu sama lain akan lebih murah bila koneksi beberapa sentral dilakukan melalui sebuah sentral yang disebut sentral tandem menghasilkan junction network yang berbentuk star IK 1713

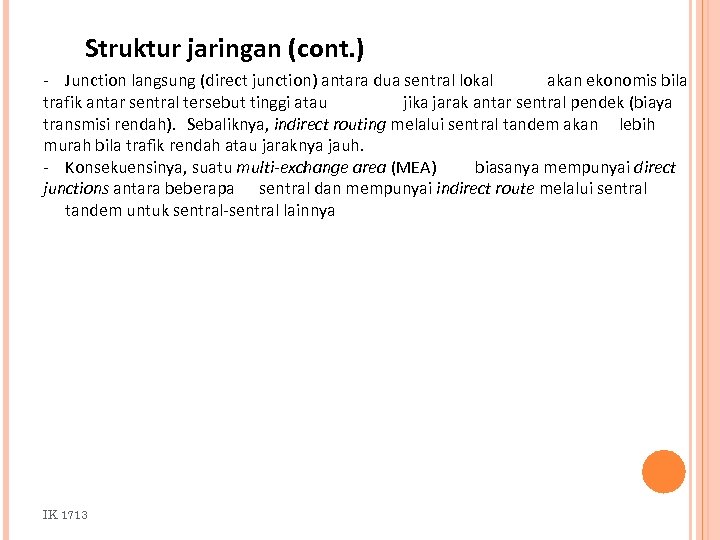

Struktur jaringan (cont. ) - Junction langsung (direct junction) antara dua sentral lokal akan ekonomis bila trafik antar sentral tersebut tinggi atau jika jarak antar sentral pendek (biaya transmisi rendah). Sebaliknya, indirect routing melalui sentral tandem akan lebih murah bila trafik rendah atau jaraknya jauh. - Konsekuensinya, suatu multi-exchange area (MEA) biasanya mempunyai direct junctions antara beberapa sentral dan mempunyai indirect route melalui sentral tandem untuk sentral-sentral lainnya IK 1713

Struktur jaringan di suatu MEA L L Stared junction network Meshed junction network L L T L L L = Sentral lokal T = Sentral tandem IK 1713 L

Struktur jaringan (cont. ) - Pelanggan biasanya juga menginginkan dapat berkomunikasi dengan pelanggan lain yang berada di MEA yang berbeda (berbeda kota) - Untuk melaksanakan hal tersebut, MEA-MEA pada suatu negara saling dihubungkan mengunakan sirkit jarak jauh sehingga membentuk suatu trunk network atau toll network - Akses ke trunk network bisa lewat sentral tandem. Untuk kota besar, biasanya melalui sentral khusus (trunk exchange). Seperti yang terjadi pada sentral lokal, akan tidak ekonomis bila setiap sentral trunk dihubungkan satu sama lain. Oleh karena itu ruting antara MEA yang berbeda biasanya dilakukan menggunakan koneksi tandem melalui trunk transit exchange - Pada suatu jaringan nasional yang besar, setiap trunk transit exchange tidak sepenuhnya saling dihubungkan melainkan dengan mengenalkan konsep level sentral yang lebih tinggi untuk satu atau dua sentral menghasilkan jaringan star yang beringkat IK 1713

Struktur jaringan (cont. ) - Jaringan star bertingkat membentuk struktur tree - Pada jaringan star bertingkat masih diterapkan praktek penggunaan direct route bila trafik tinggi dan biaya transmisi rendah backbone berbentuk tree yang dilengkapi oleh rute langsung antar sentral yang sama tingkatannya - Selain rute langsung antar sentral yang sama tingkatannya, dimungkinkan juga adanya rute alternatif antara sentral-sentral tersebut melalui sentral yang tingkatannya lebih tinggi konsep Automatic Alternative Routing (ARA) IK 1713

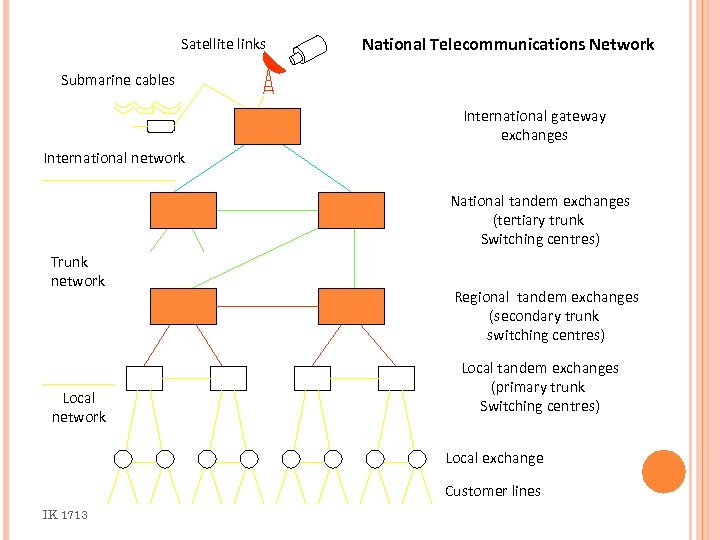

Satellite links National Telecommunications Network Submarine cables International gateway exchanges International network National tandem exchanges (tertiary trunk Switching centres) Trunk network Local network Regional tandem exchanges (secondary trunk switching centres) Local tandem exchanges (primary trunk Switching centres) Local exchange Customer lines IK 1713

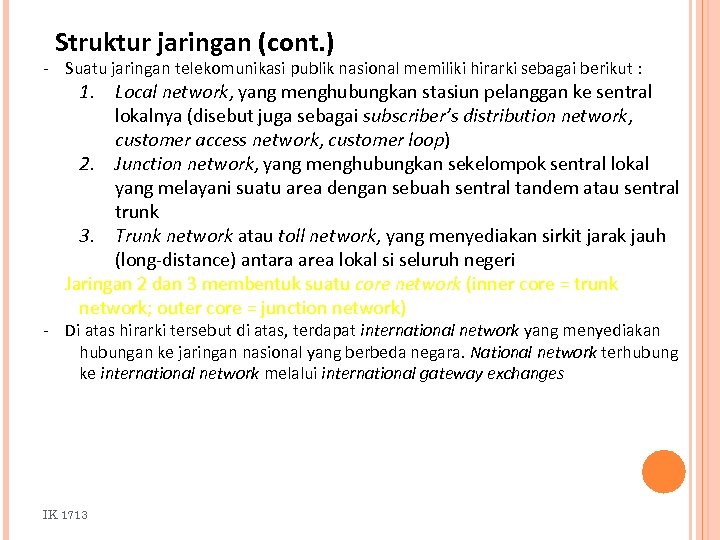

Struktur jaringan (cont. ) - Suatu jaringan telekomunikasi publik nasional memiliki hirarki sebagai berikut : 1. Local network, yang menghubungkan stasiun pelanggan ke sentral lokalnya (disebut juga sebagai subscriber’s distribution network, customer access network, customer loop) 2. Junction network, yang menghubungkan sekelompok sentral lokal yang melayani suatu area dengan sebuah sentral tandem atau sentral trunk 3. Trunk network atau toll network, yang menyediakan sirkit jarak jauh (long-distance) antara area lokal si seluruh negeri Jaringan 2 dan 3 membentuk suatu core network (inner core = trunk network; outer core = junction network) - Di atas hirarki tersebut di atas, terdapat international network yang menyediakan hubungan ke jaringan nasional yang berbeda negara. National network terhubung ke international network melalui international gateway exchanges IK 1713

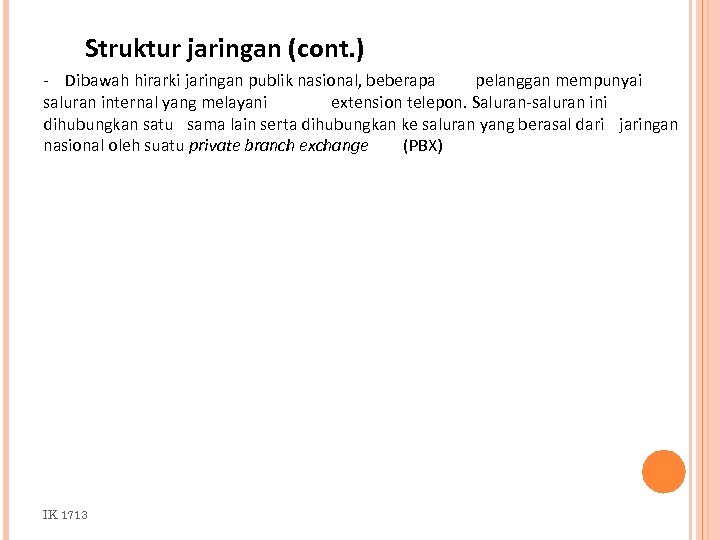

Struktur jaringan (cont. ) - Dibawah hirarki jaringan publik nasional, beberapa pelanggan mempunyai saluran internal yang melayani extension telepon. Saluran-saluran ini dihubungkan satu sama lain serta dihubungkan ke saluran yang berasal dari jaringan nasional oleh suatu private branch exchange (PBX) IK 1713

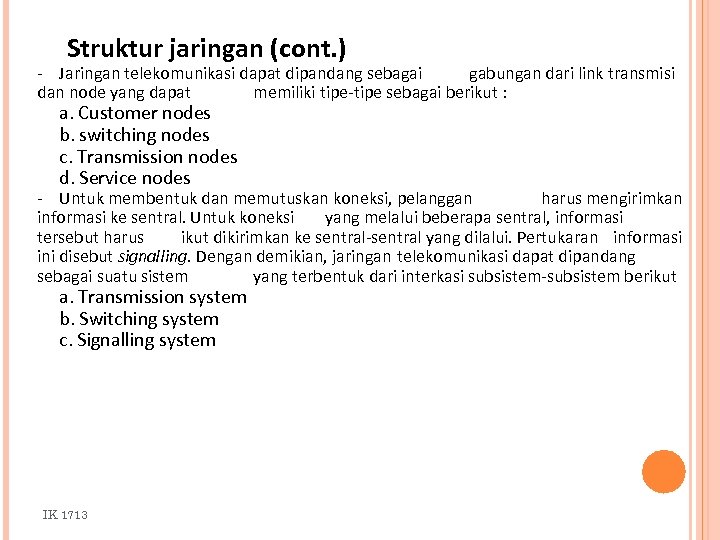

Struktur jaringan (cont. ) - Jaringan telekomunikasi dapat dipandang sebagai gabungan dari link transmisi dan node yang dapat memiliki tipe-tipe sebagai berikut : a. Customer nodes b. switching nodes c. Transmission nodes d. Service nodes - Untuk membentuk dan memutuskan koneksi, pelanggan harus mengirimkan informasi ke sentral. Untuk koneksi yang melalui beberapa sentral, informasi tersebut harus ikut dikirimkan ke sentral-sentral yang dilalui. Pertukaran informasi ini disebut signalling. Dengan demikian, jaringan telekomunikasi dapat dipandang sebagai suatu sistem yang terbentuk dari interkasi subsistem-subsistem berikut a. Transmission system b. Switching system c. Signalling system IK 1713

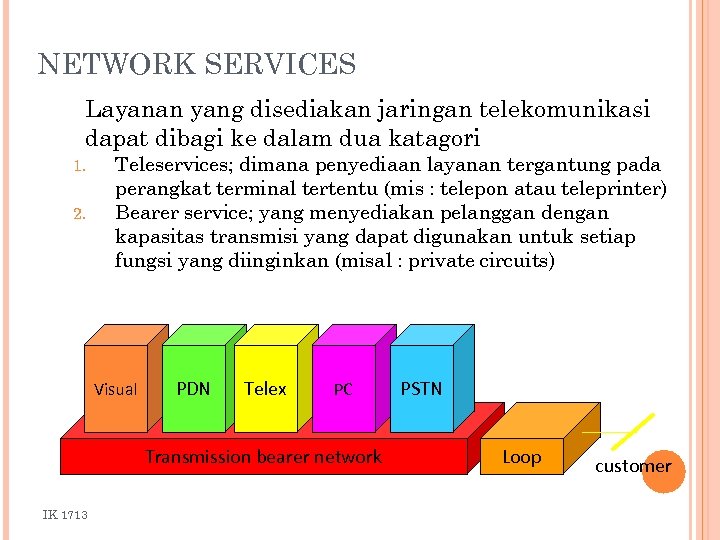

NETWORK SERVICES Layanan yang disediakan jaringan telekomunikasi dapat dibagi ke dalam dua katagori 1. 2. Teleservices; dimana penyediaan layanan tergantung pada perangkat terminal tertentu (mis : telepon atau teleprinter) Bearer service; yang menyediakan pelanggan dengan kapasitas transmisi yang dapat digunakan untuk setiap fungsi yang diinginkan (misal : private circuits) Visual PDN Telex PC Transmission bearer network IK 1713 PSTN Loop customer

STANDARD ITU-T (International Telecommunications Union Telecommunication Sector) : badan standard untuk telepon, telegraph dan komunikasi data ITU-R (ITU Radiocommunication sector) : badan standard untuk komunikasi radio ISO (International Standard Organization) : badan standard untuk berbagai bidang termasuk teknologi informasi ETSI (European Telecommunications Institute) ANSI (American National Standards Institute) IEEE (Institute of Electrical and Electronics Engineers) Propietaries (IBM, Bellcore etc. ) IK 1713

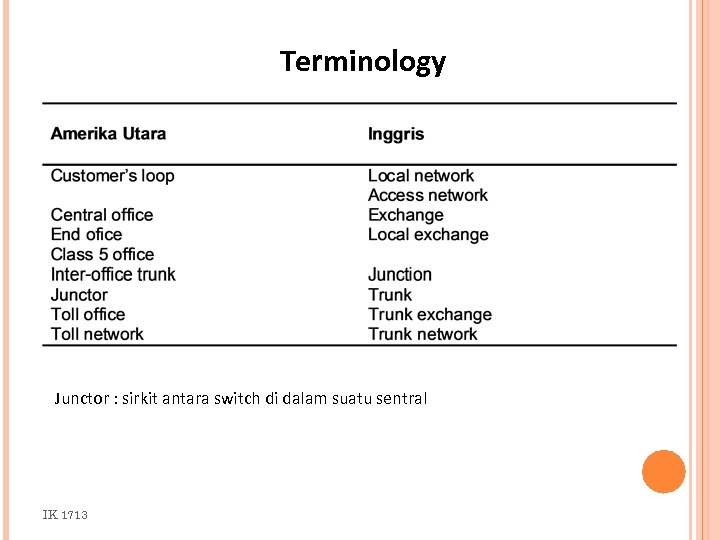

Terminology Junctor : sirkit antara switch di dalam suatu sentral IK 1713

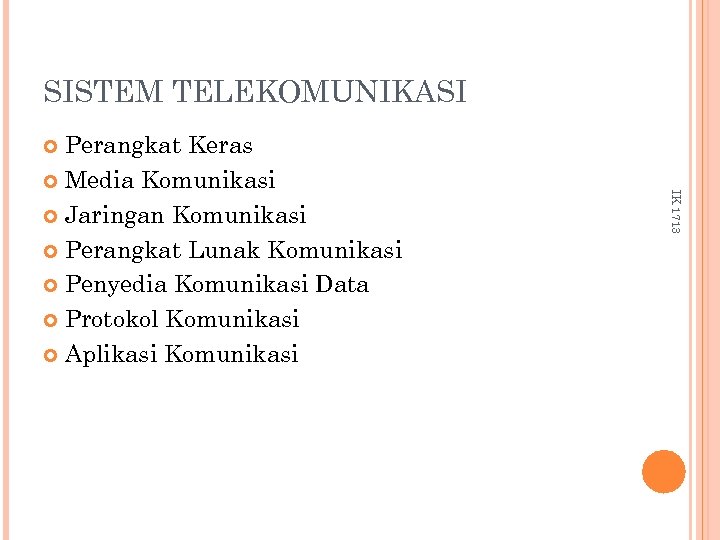

SISTEM TELEKOMUNIKASI Perangkat Keras Media Komunikasi Jaringan Komunikasi Perangkat Lunak Komunikasi Penyedia Komunikasi Data Protokol Komunikasi Aplikasi Komunikasi IK 1713

MEDIA DAN KANAL TELEKOMUNIKASI IK 1713 Media Kabel Media Penyiaran, Satelit, radio, G-? ,

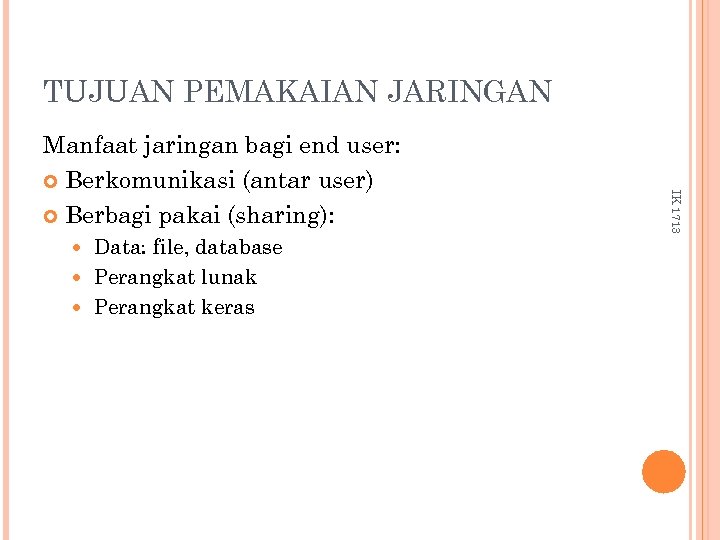

TUJUAN PEMAKAIAN JARINGAN Data: file, database Perangkat lunak Perangkat keras IK 1713 Manfaat jaringan bagi end user: Berkomunikasi (antar user) Berbagi pakai (sharing):

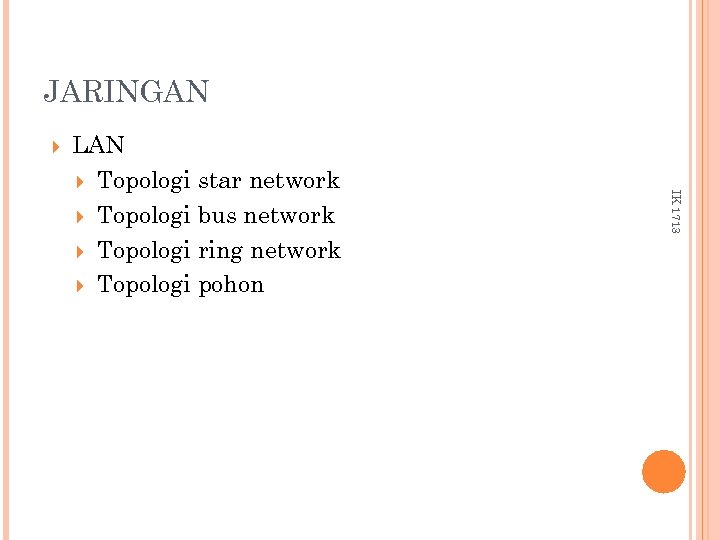

JARINGAN IK 1713 LAN Topologi star network Topologi bus network Topologi ring network Topologi pohon

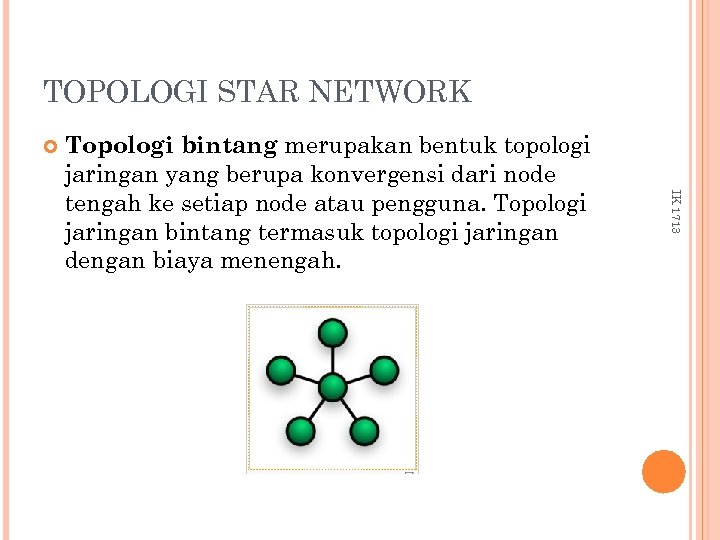

TOPOLOGI STAR NETWORK IK 1713 Topologi bintang merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna. Topologi jaringan bintang termasuk topologi jaringan dengan biaya menengah.

TOPOLOGI BUS NETWORK IK 1713

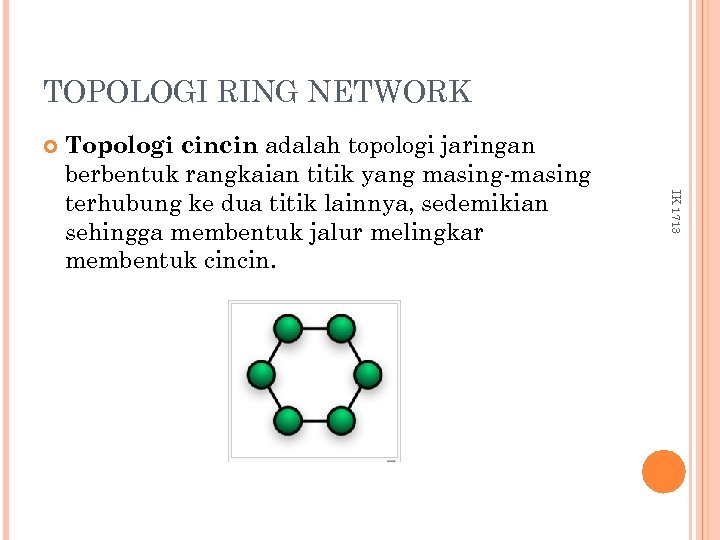

TOPOLOGI RING NETWORK IK 1713 Topologi cincin adalah topologi jaringan berbentuk rangkaian titik yang masing-masing terhubung ke dua titik lainnya, sedemikian sehingga membentuk jalur melingkar membentuk cincin.

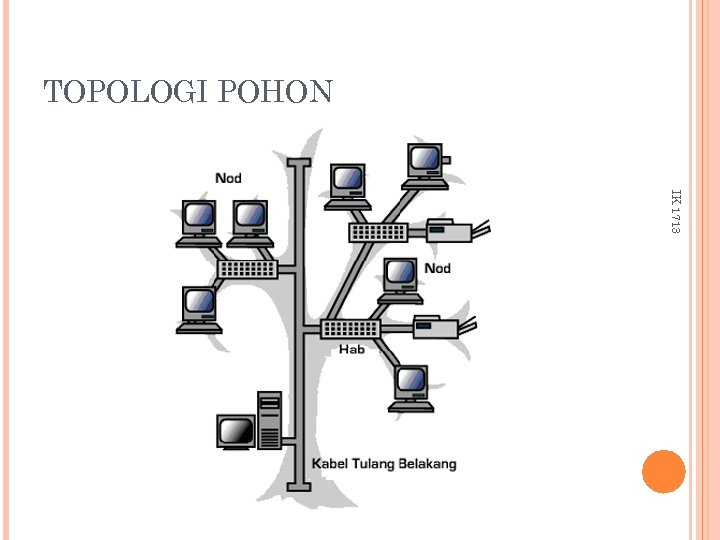

TOPOLOGI POHON IK 1713

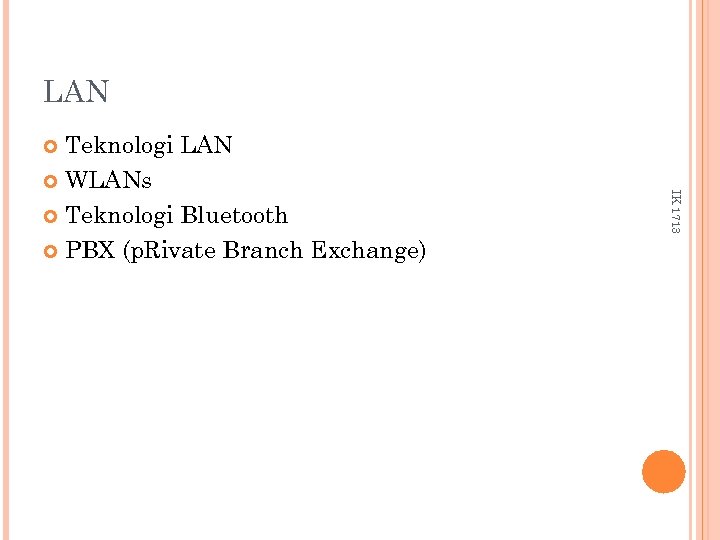

LAN Teknologi LAN WLANs Teknologi Bluetooth PBX (p. Rivate Branch Exchange) IK 1713

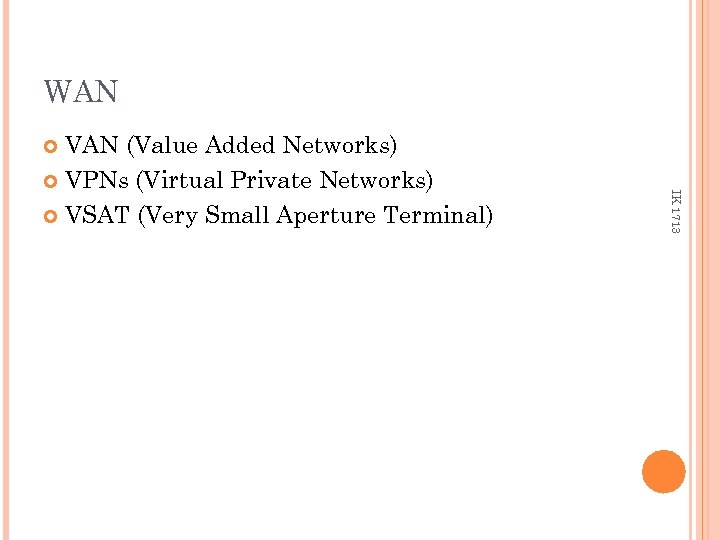

WAN VAN (Value Added Networks) VPNs (Virtual Private Networks) VSAT (Very Small Aperture Terminal) IK 1713

SISTEM OPERASI JARINGAN IK 1713 Perangkat Lunak Manajemen Jaringan Protokol Ethernet TCP/IP Komunikasi diantara protokol

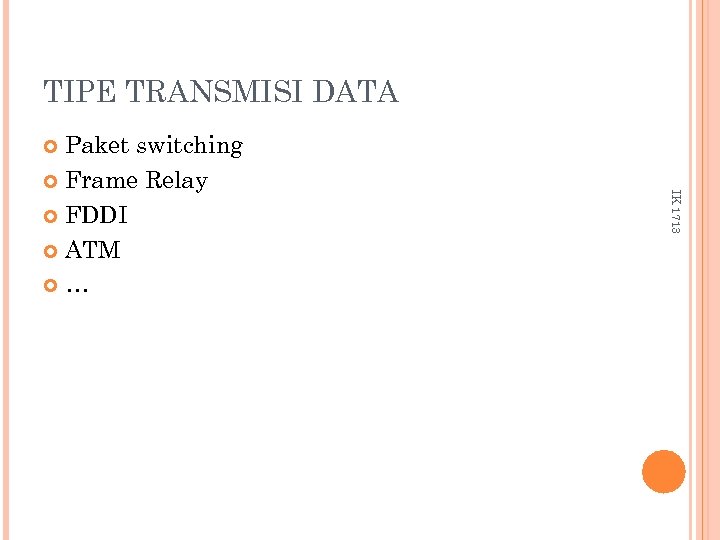

TIPE TRANSMISI DATA Paket switching Frame Relay FDDI ATM … IK 1713

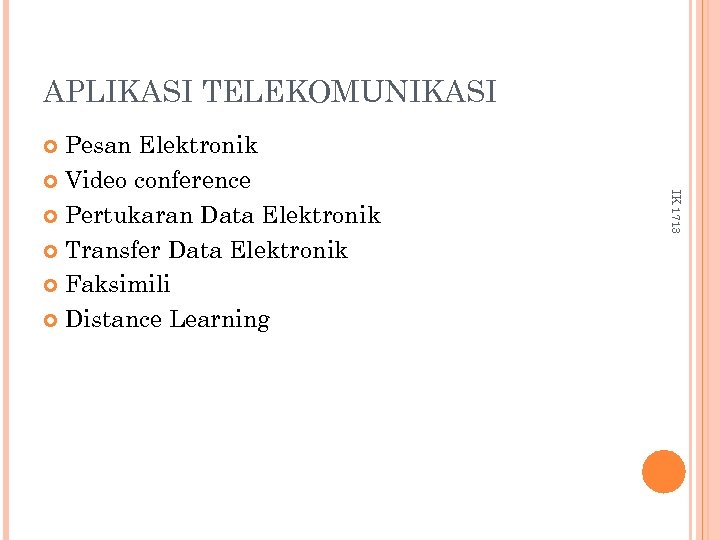

APLIKASI TELEKOMUNIKASI Pesan Elektronik Video conference Pertukaran Data Elektronik Transfer Data Elektronik Faksimili Distance Learning IK 1713

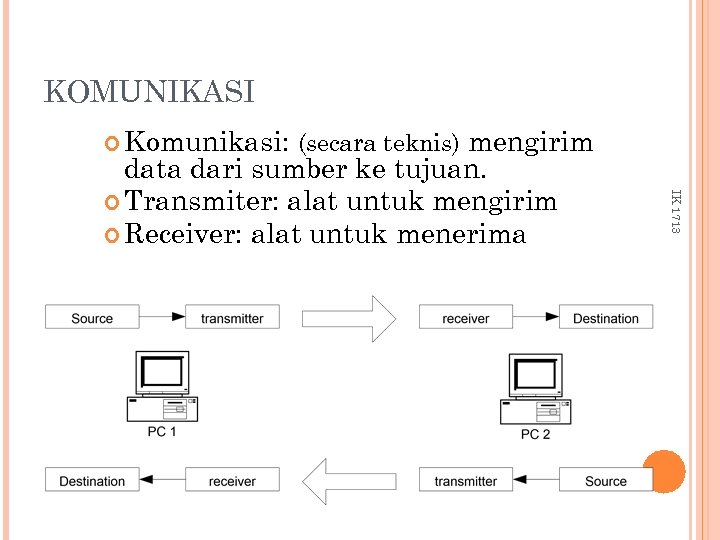

KOMUNIKASI Komunikasi: (secara teknis) IK 1713 mengirim data dari sumber ke tujuan. Transmiter: alat untuk mengirim Receiver: alat untuk menerima

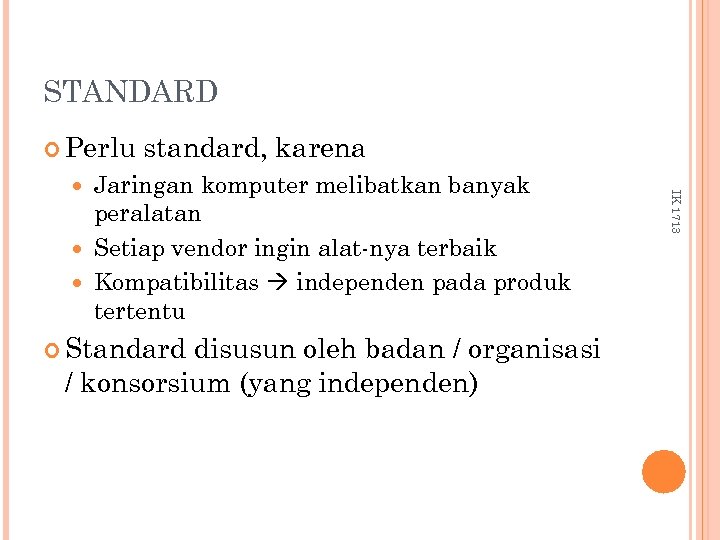

STANDARD Perlu standard, karena Standard disusun oleh badan / organisasi / konsorsium (yang independen) IK 1713 Jaringan komputer melibatkan banyak peralatan Setiap vendor ingin alat-nya terbaik Kompatibilitas independen pada produk tertentu

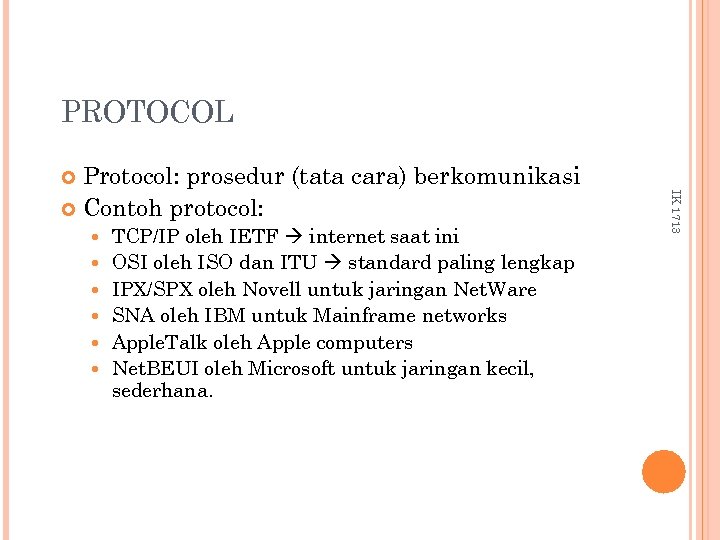

PROTOCOL Protocol: prosedur (tata cara) berkomunikasi Contoh protocol: TCP/IP oleh IETF internet saat ini OSI oleh ISO dan ITU standard paling lengkap IPX/SPX oleh Novell untuk jaringan Net. Ware SNA oleh IBM untuk Mainframe networks Apple. Talk oleh Apple computers Net. BEUI oleh Microsoft untuk jaringan kecil, sederhana. IK 1713

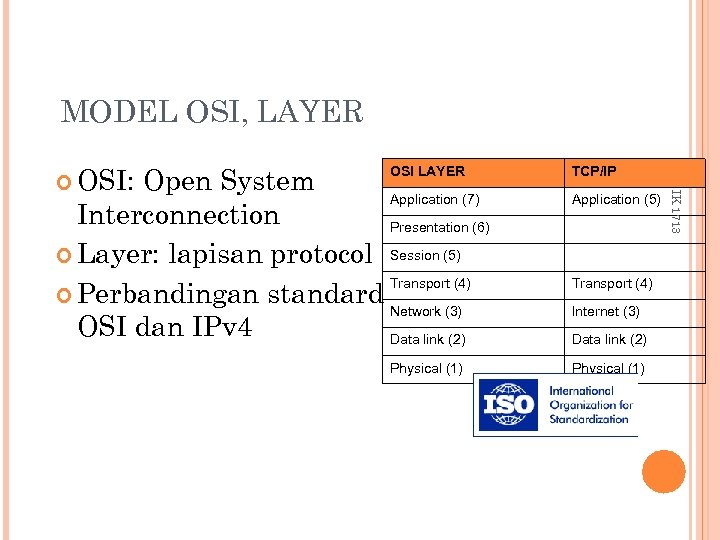

MODEL OSI, LAYER OSI LAYER Open System Application (7) Interconnection Presentation (6) Layer: lapisan protocol Session (5) Transport (4) Perbandingan standard Network (3) OSI dan IPv 4 Data link (2) Physical (1) TCP/IP Application (5) Transport (4) Internet (3) Data link (2) Physical (1) IK 1713 OSI:

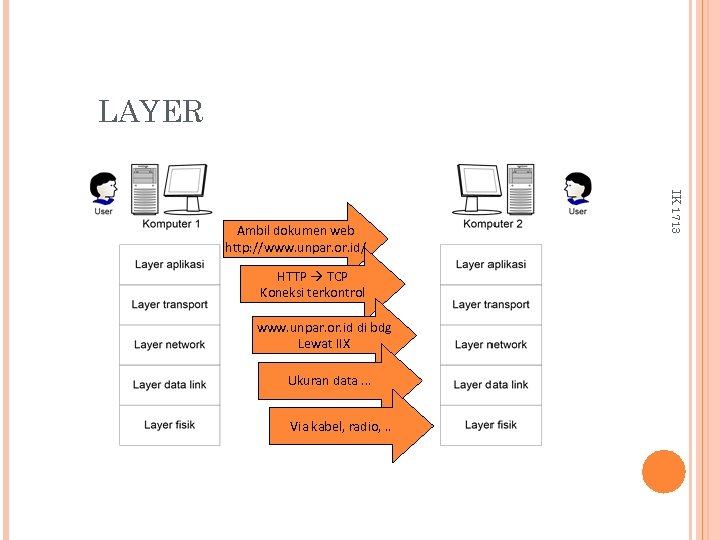

LAYER HTTP TCP Koneksi terkontrol www. unpar. or. id di bdg Lewat IIX Ukuran data. . . Via kabel, radio, . . IK 1713 Ambil dokumen web http: //www. unpar. or. id/

LAYER FISIK Masalah pe-sinyal-an: Sinyal digital, sinyal analog IK 1713 VOLTAGE LEVEL 1 CLOCK CYCLE

LAYER FISIK Masalah pe-sinyal-an: Komputer memahami digital (biner) Media ‘hanya’ menghantarkan sinyal analog IK 1713 Sistem Perteleponan Modem Komputer A Sinyal digital Sinyal analog Komputer B Sinyal digital

MODEM Modem: Modulator: ubah sinyal digital ke analog Demodulator: ubah sinyal analog ke digital (biasa) digunakan menghubungkan komputer melalui line telepon (analog) Modem komputer PC: IK 1713

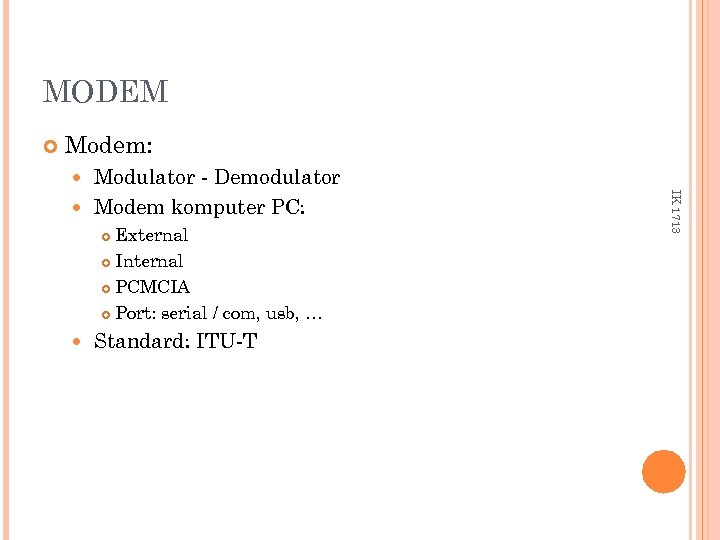

MODEM Modem: Modulator - Demodulator Modem komputer PC: Standard: ITU-T IK 1713 External Internal PCMCIA Port: serial / com, usb, …

MODULASI Sinyal AM : amplitude FM : frequency PM : phase CM : complex IK 1713 dikirimkan dalam perubahan modus Jenis modulasi: Carrier AM FM PM

DAFTAR PUSTAKA Bahan kuliah, ITB Sutarman, Pengantar Teknologi Informasi IK 1713
