ИК 1 Характеристика инструментальных сталей СТАЛЬ сплав

ИК 1 «Характеристика инструментальных сталей» СТАЛЬ – сплав железа с углеродом, где углерода не более 2%. Классификация инструментальных сталей: • Углеродистые инструментальные стали; • Легированные инструментальные стали; • Быстрорежущие стали.

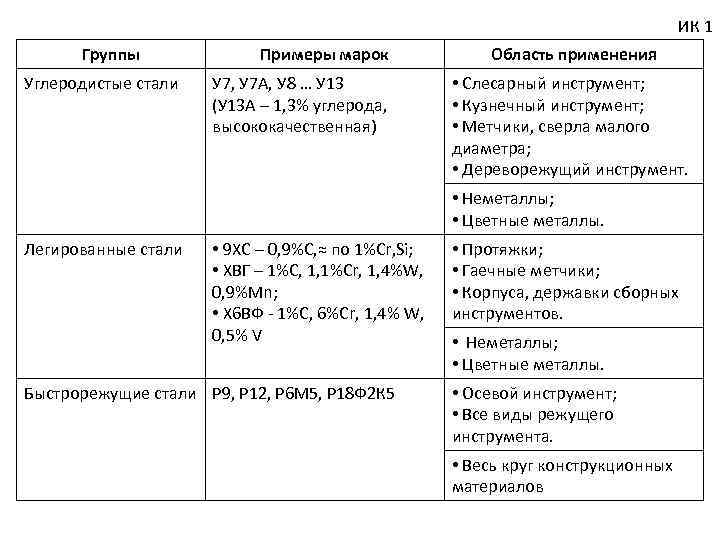

ИК 1 Группы Углеродистые стали Примеры марок У 7, У 7 А, У 8 … У 13 (У 13 А – 1, 3% углерода, высококачественная) Область применения • Слесарный инструмент; • Кузнечный инструмент; • Метчики, сверла малого диаметра; • Дереворежущий инструмент. • Неметаллы; • Цветные металлы. Легированные стали • 9 ХС – 0, 9%С, ≈ по 1%Cr, Si; • ХВГ – 1%С, 1, 1%Cr, 1, 4%W, 0, 9%Mn; • Х 6 ВФ - 1%С, 6%Cr, 1, 4% W, 0, 5% V Быстрорежущие стали Р 9, Р 12, Р 6 М 5, Р 18 Ф 2 К 5 • Протяжки; • Гаечные метчики; • Корпуса, державки сборных инструментов. • Неметаллы; • Цветные металлы. • Осевой инструмент; • Все виды режущего инструмента. • Весь круг конструкционных материалов

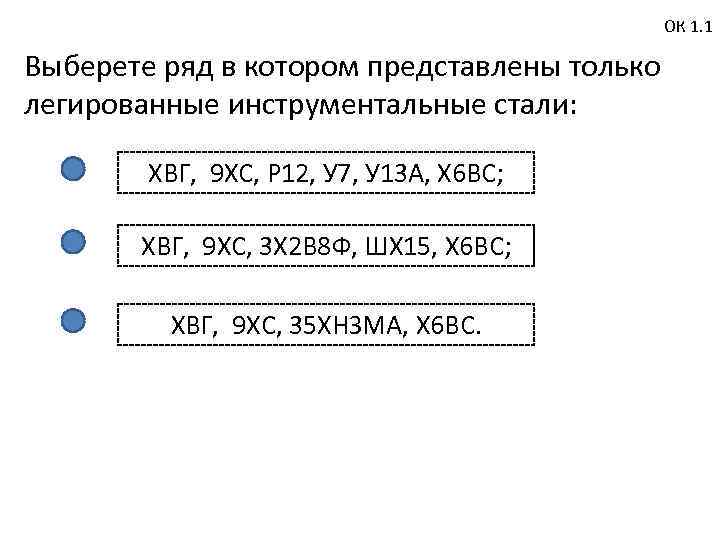

ОК 1. 1 Выберете ряд в котором представлены только легированные инструментальные стали: ХВГ, 9 ХС, Р 12, У 7, У 13 А, Х 6 ВС; ХВГ, 9 ХС, 3 Х 2 В 8 Ф, ШХ 15, Х 6 ВС; ХВГ, 9 ХС, 35 ХНЗМА, Х 6 ВС.

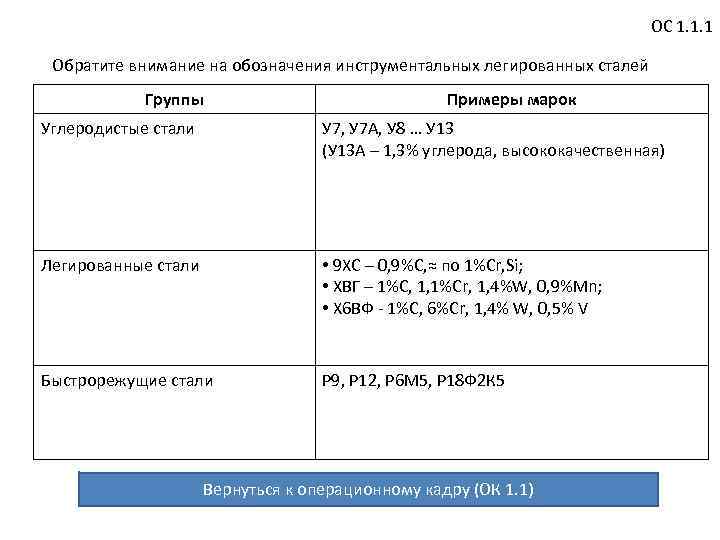

ОС 1. 1. 1 Обратите внимание на обозначения инструментальных легированных сталей Группы Примеры марок Углеродистые стали У 7, У 7 А, У 8 … У 13 (У 13 А – 1, 3% углерода, высококачественная) Легированные стали • 9 ХС – 0, 9%С, ≈ по 1%Cr, Si; • ХВГ – 1%С, 1, 1%Cr, 1, 4%W, 0, 9%Mn; • Х 6 ВФ - 1%С, 6%Cr, 1, 4% W, 0, 5% V Быстрорежущие стали Р 9, Р 12, Р 6 М 5, Р 18 Ф 2 К 5 Вернуться к операционному кадру (ОК 1. 1)

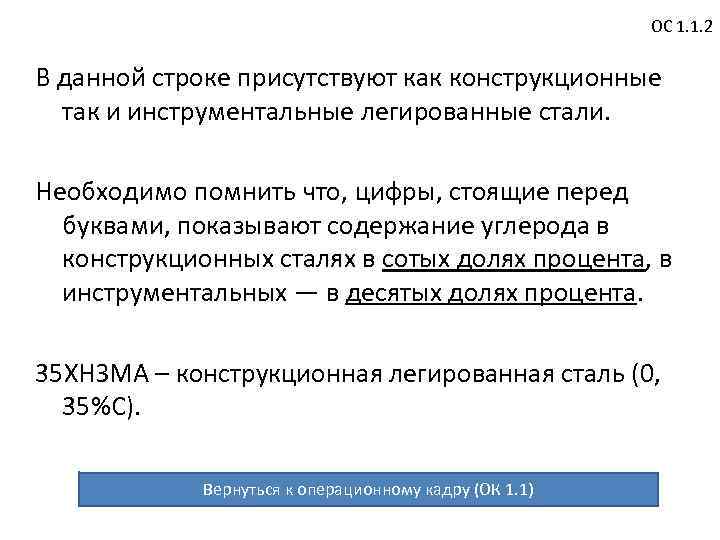

ОС 1. 1. 2 В данной строке присутствуют как конструкционные так и инструментальные легированные стали. Необходимо помнить что, цифры, стоящие перед буквами, показывают содержание углерода в конструкционных сталях в сотых долях процента, в инструментальных — в десятых долях процента. 35 ХНЗМА – конструкционная легированная сталь (0, 35%С). Вернуться к операционному кадру (ОК 1. 1)

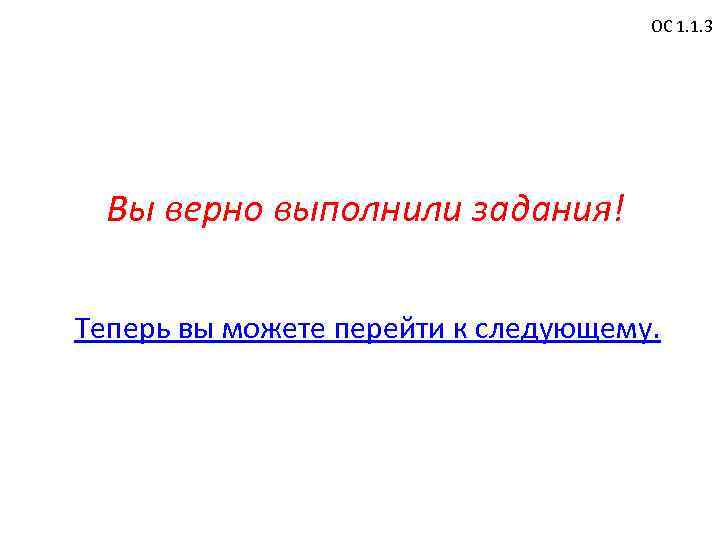

ОС 1. 1. 3 Вы верно выполнили задания! Теперь вы можете перейти к следующему.

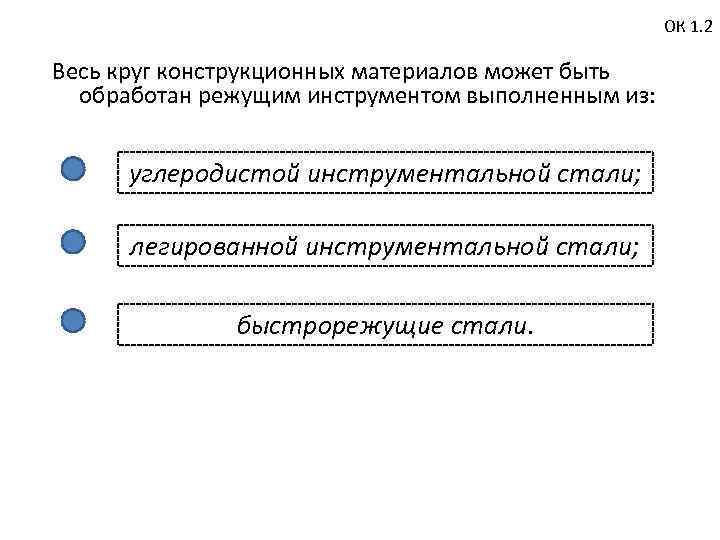

ОК 1. 2 Весь круг конструкционных материалов может быть обработан режущим инструментом выполненным из: углеродистой инструментальной стали; легированной инструментальной стали; быстрорежущие стали.

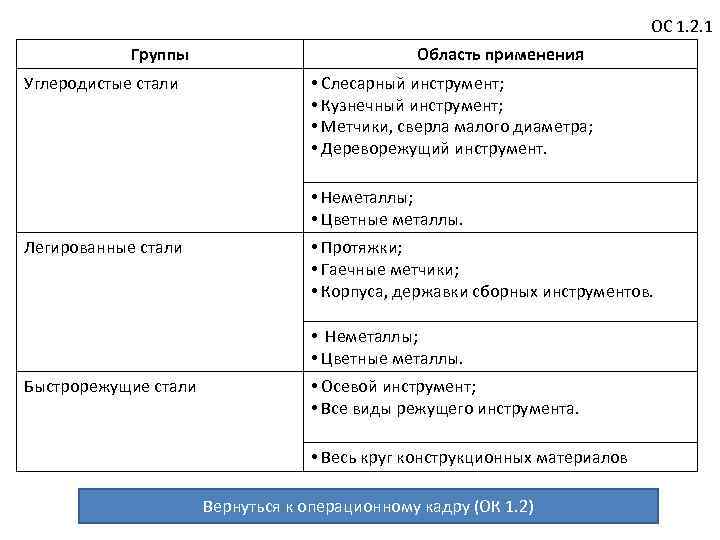

ОС 1. 2. 1 Группы Углеродистые стали Область применения • Слесарный инструмент; • Кузнечный инструмент; • Метчики, сверла малого диаметра; • Дереворежущий инструмент. • Неметаллы; • Цветные металлы. Легированные стали • Протяжки; • Гаечные метчики; • Корпуса, державки сборных инструментов. • Неметаллы; • Цветные металлы. Быстрорежущие стали • Осевой инструмент; • Все виды режущего инструмента. • Весь круг конструкционных материалов Вернуться к операционному кадру (ОК 1. 2)

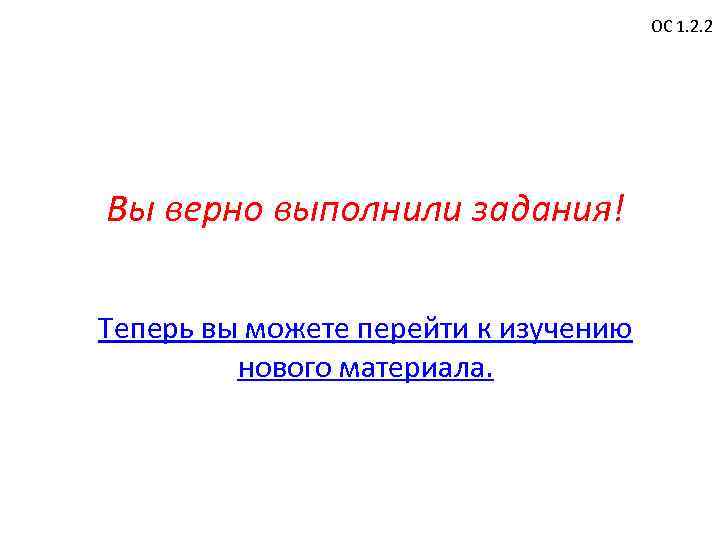

ОС 1. 2. 2 Вы верно выполнили задания! Теперь вы можете перейти к изучению нового материала.

ИК 2 Физико-механические свойства. Группы Ϭв HRC Т 0 С V, м/с Углеродистые стали 1900 - 2200 61 -64 200 -250 8 -10 Легированные стали 2000 -2500 60 -70 350 -400 20 -25 Быстрорежущие стали 3000 -4000 63 -66 600 -700 40 -60 где : Ϭв – предел текучести; HRC - твердость по Роквеллу; Т 0 - температура теплостойкости; V – скорость резания.

ОК 2. 1 Определите к какой группе относится инструментальная сталь имеющая следующие физико – механические характеристики: твердость по Роквеллу -60, скорость резания - 25 м/с углеродистой инструментальной стали; легированной инструментальной стали; быстрорежущие стали.

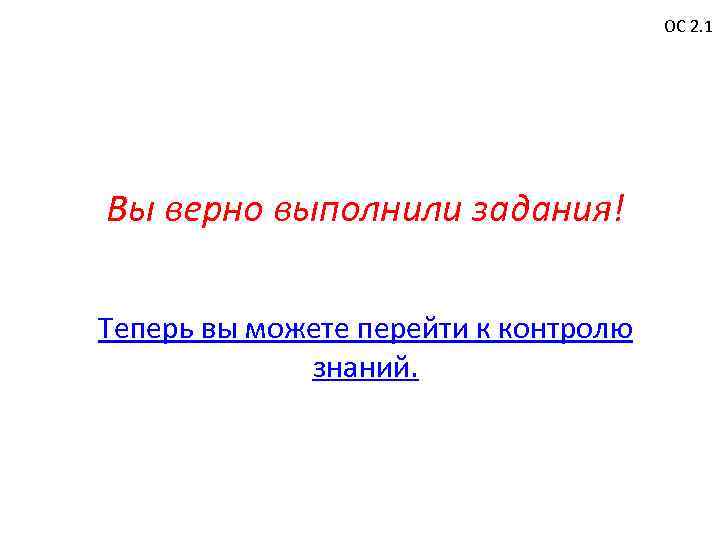

ОС 2. 1 Вы верно выполнили задания! Теперь вы можете перейти к контролю знаний.

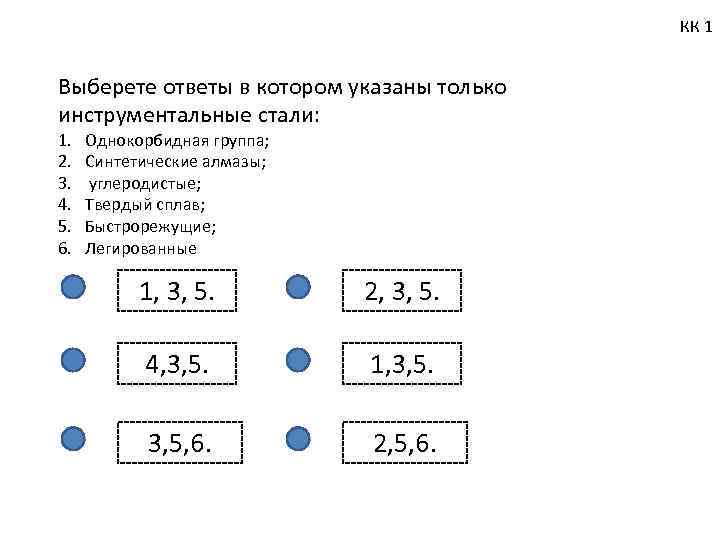

КК 1 Выберете ответы в котором указаны только инструментальные стали: 1. 2. 3. 4. 5. 6. Однокорбидная группа; Синтетические алмазы; углеродистые; Твердый сплав; Быстрорежущие; Легированные 1, 3, 5. 2, 3, 5. 4, 3, 5. 1, 3, 5, 6. 2, 5, 6.

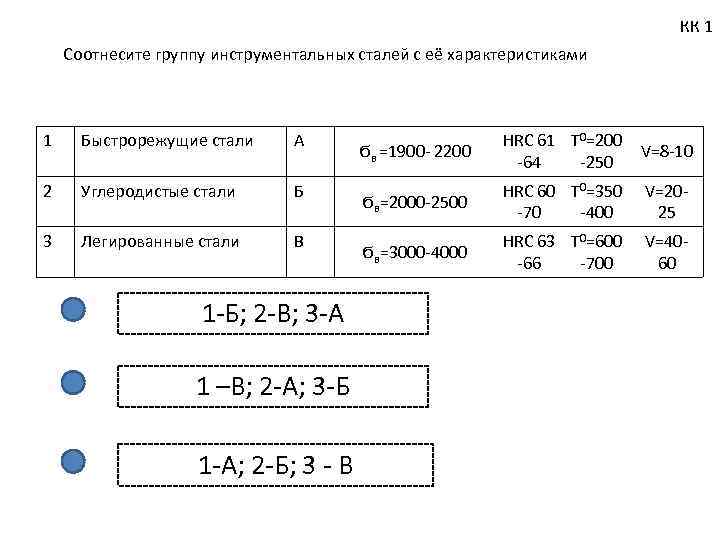

КК 1 Соотнесите группу инструментальных сталей с её характеристиками 1 Быстрорежущие стали А 2 Углеродистые стали Б 3 Легированные стали В 1 -Б; 2 -В; 3 -А 1 –В; 2 -А; 3 -Б 1 -А; 2 -Б; 3 - В Ϭв =1900 - 2200 HRC 61 Т 0=200 -64 -250 V=8 -10 Ϭв=2000 -2500 HRC 60 Т 0=350 -70 -400 V=2025 Ϭв=3000 -4000 HRC 63 Т 0=600 -66 -700 V=4060
