Содержание § Промышленные революции § SONA § Интеллектуальная информационная сеть § Архитектура предприятия Cisco § Трехуровневая иерархическая модель BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 2

Промышленные революции С 1700 г, было пять промышленных революций. Каждая промышленная революций примерно половина столетия (50 лет). BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential продолжалась 3

Промышленные революции § Первая промышленная революция: В этом периоде произошел переход от ручной работы работой машин. Появление машин привело производительности товаров. к увеличению § Вторая промышленная революция: Этот период называют периодом железных дорог, где использовался механизм пара. Так же паровой механизм использовался на паровых судах, железнодорожных механизмах, что привело к развитию международной транспортной системы. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 4

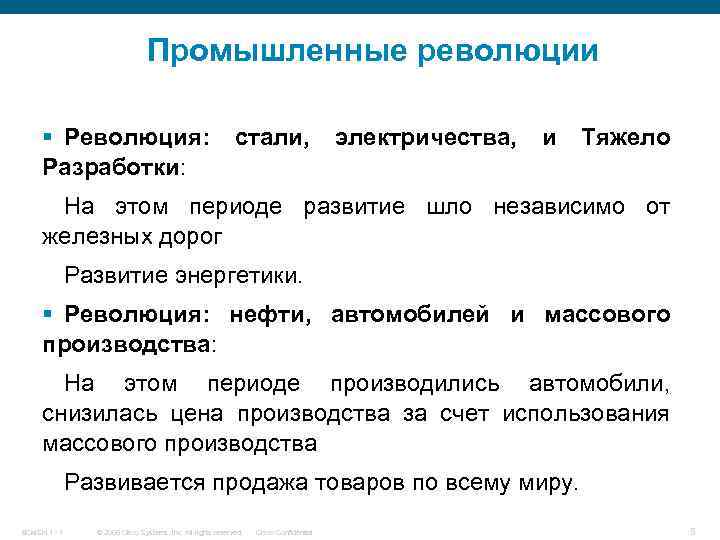

Промышленные революции § Революция: Разработки: стали, электричества, и Тяжело На этом периоде развитие шло независимо от железных дорог Развитие энергетики. § Революция: нефти, автомобилей и массового производства: На этом периоде производились автомобили, снизилась цена производства за счет использования массового производства Развивается продажа товаров по всему миру. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 5

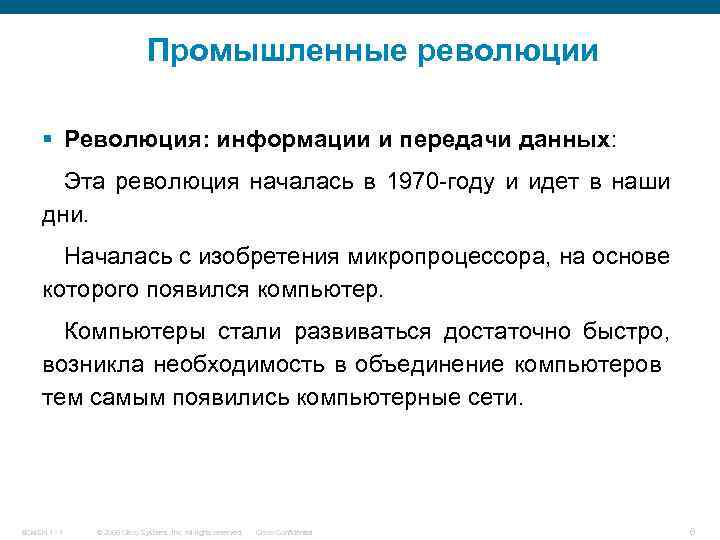

Промышленные революции § Революция: информации и передачи данных: Эта революция началась в 1970 -году и идет в наши дни. Началась с изобретения микропроцессора, на основе которого появился компьютер. Компьютеры стали развиваться достаточно быстро, возникла необходимость в объединение компьютеров тем самым появились компьютерные сети. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 6

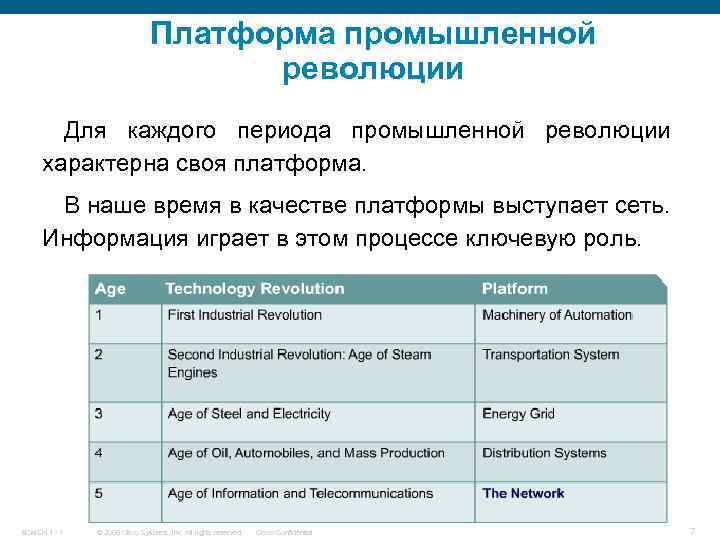

Платформа промышленной революции Для каждого периода промышленной революции характерна своя платформа. В наше время в качестве платформы выступает сеть. Информация играет в этом процессе ключевую роль. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 7

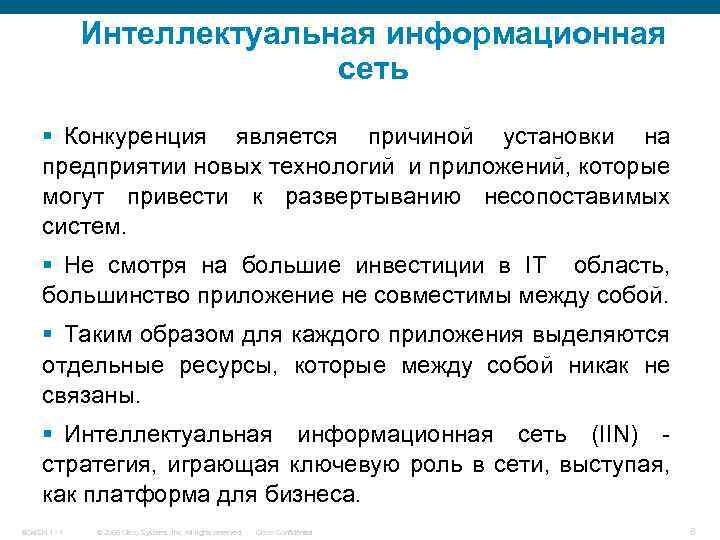

Интеллектуальная информационная сеть § Конкуренция является причиной установки на предприятии новых технологий и приложений, которые могут привести к развертыванию несопоставимых систем. § Не смотря на большие инвестиции в IT область, большинство приложение не совместимы между собой. § Таким образом для каждого приложения выделяются отдельные ресурсы, которые между собой никак не связаны. § Интеллектуальная информационная сеть (IIN) стратегия, играющая ключевую роль в сети, выступая, как платформа для бизнеса. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 8

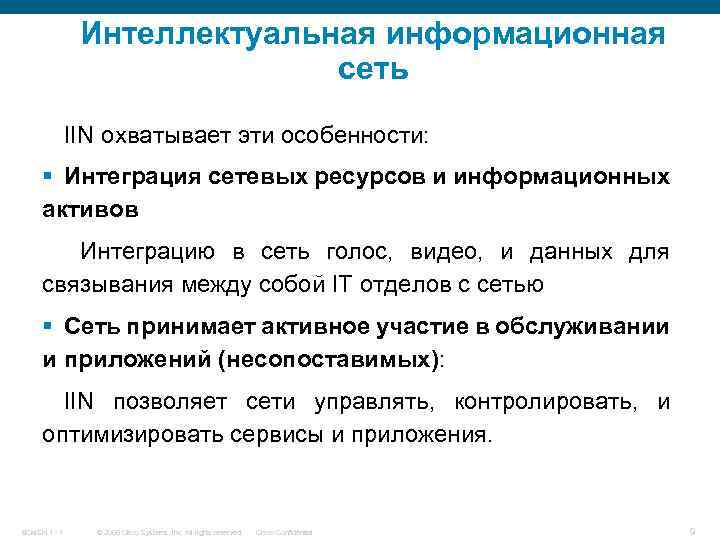

Интеллектуальная информационная сеть IIN охватывает эти особенности: § Интеграция сетевых ресурсов и информационных активов Интеграцию в сеть голос, видео, и данных для связывания между собой IT отделов с сетью § Сеть принимает активное участие в обслуживании и приложений (несопоставимых): IIN позволяет сети управлять, контролировать, и оптимизировать сервисы и приложения. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 9

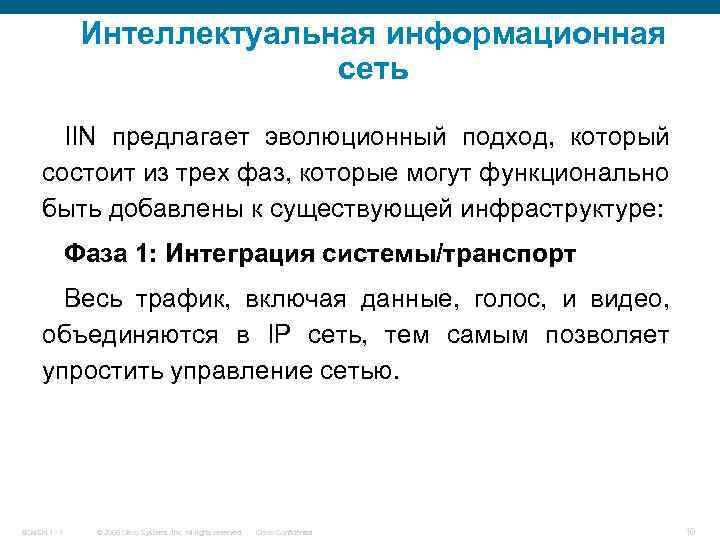

Интеллектуальная информационная сеть IIN предлагает эволюционный подход, который состоит из трех фаз, которые могут функционально быть добавлены к существующей инфраструктуре: Фаза 1: Интеграция системы/транспорт Весь трафик, включая данные, голос, и видео, объединяются в IP сеть, тем самым позволяет упростить управление сетью. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 10

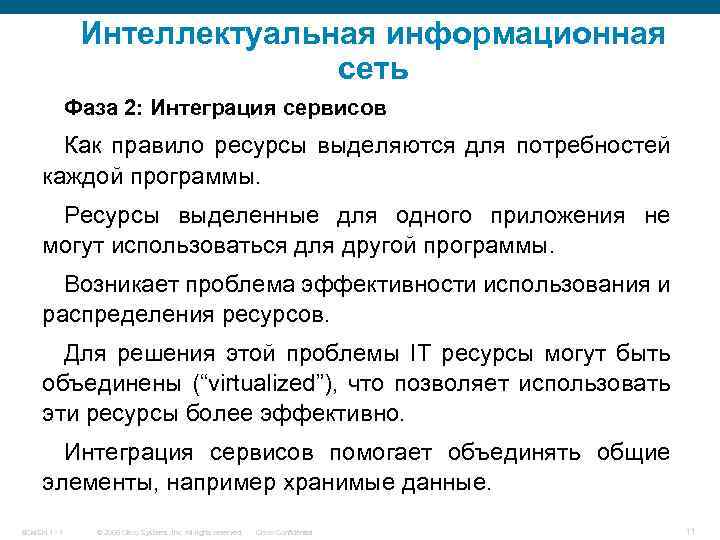

Интеллектуальная информационная сеть Фаза 2: Интеграция сервисов Как правило ресурсы выделяются для потребностей каждой программы. Ресурсы выделенные для одного приложения не могут использоваться для другой программы. Возникает проблема эффективности использования и распределения ресурсов. Для решения этой проблемы IT ресурсы могут быть объединены (“virtualized”), что позволяет использовать эти ресурсы более эффективно. Интеграция сервисов помогает объединять общие элементы, например хранимые данные. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 11

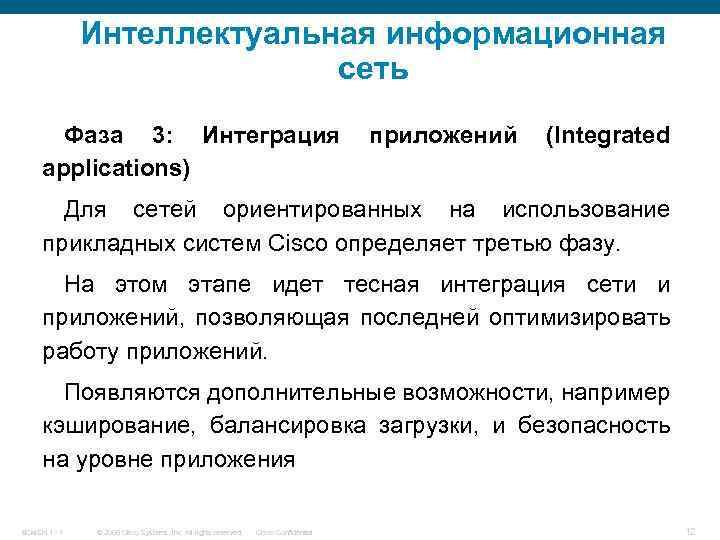

Интеллектуальная информационная сеть Фаза 3: Интеграция applications) приложений (Integrated Для сетей ориентированных на использование прикладных систем Cisco определяет третью фазу. На этом этапе идет тесная интеграция сети и приложений, позволяющая последней оптимизировать работу приложений. Появляются дополнительные возможности, например кэширование, балансировка загрузки, и безопасность на уровне приложения BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 12

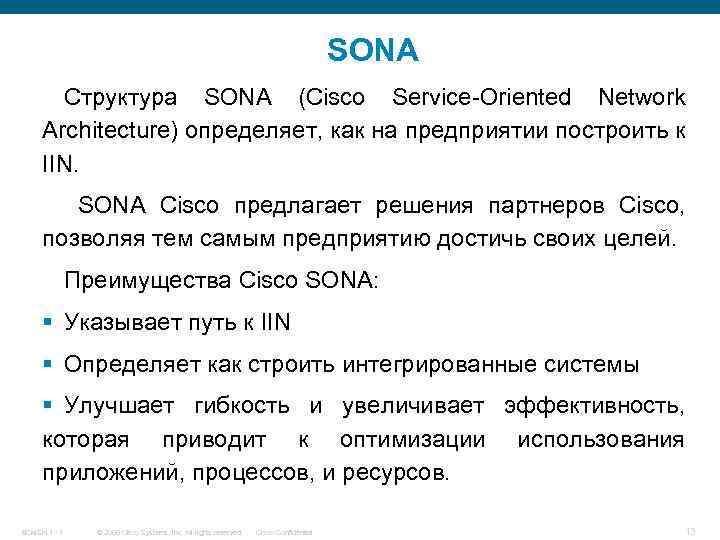

SONA Структура SONA (Cisco Service-Oriented Network Architecture) определяет, как на предприятии построить к IIN. SONA Cisco предлагает решения партнеров Cisco, позволяя тем самым предприятию достичь своих целей. Преимущества Cisco SONA: § Указывает путь к IIN § Определяет как строить интегрированные системы § Улучшает гибкость и увеличивает эффективность, которая приводит к оптимизации использования приложений, процессов, и ресурсов. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 13

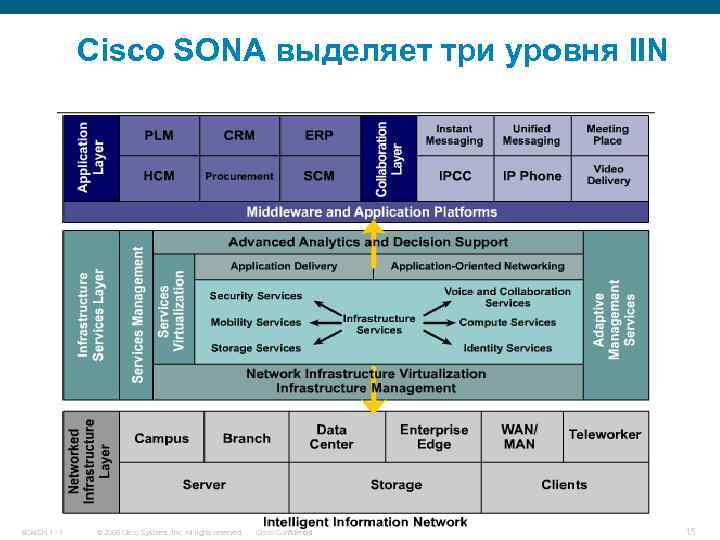

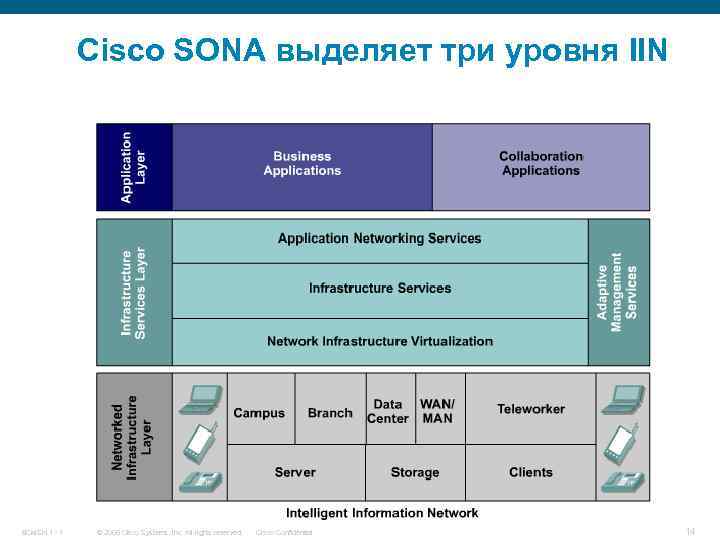

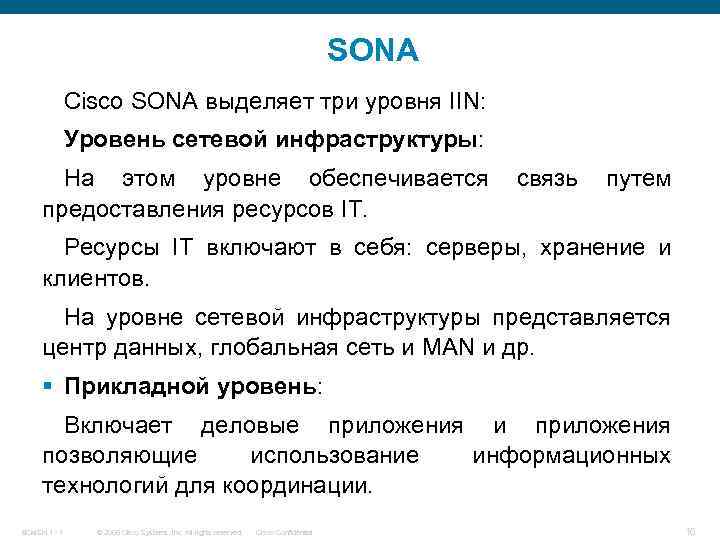

SONA Cisco SONA выделяет три уровня IIN: Уровень сетевой инфраструктуры: На этом уровне обеспечивается предоставления ресурсов IT. связь путем Ресурсы IT включают в себя: серверы, хранение и клиентов. На уровне сетевой инфраструктуры представляется центр данных, глобальная сеть и MAN и др. § Прикладной уровень: Включает деловые приложения и приложения позволяющие использование информационных технологий для координации. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 16

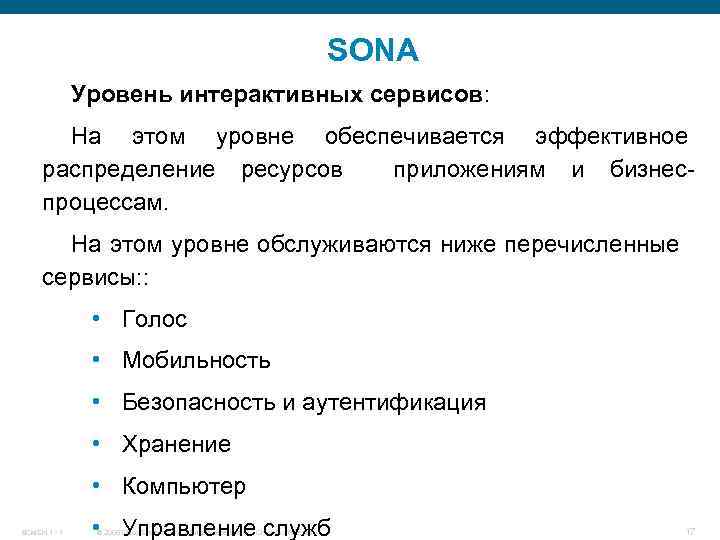

SONA Уровень интерактивных сервисов: На этом уровне обеспечивается эффективное распределение ресурсов приложениям и бизнеспроцессам. На этом уровне обслуживаются ниже перечисленные сервисы: : • Голос • Мобильность • Безопасность и аутентификация • Хранение • Компьютер BCMSN 1 - 1 • Управление служб © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 17

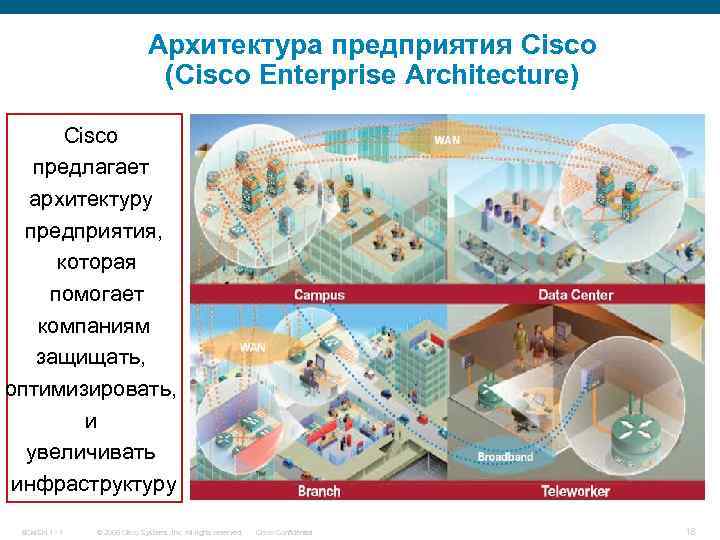

Архитектура предприятия Cisco (Cisco Enterprise Architecture) Cisco предлагает архитектуру предприятия, которая помогает компаниям защищать, оптимизировать, и увеличивать инфраструктуру BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 18

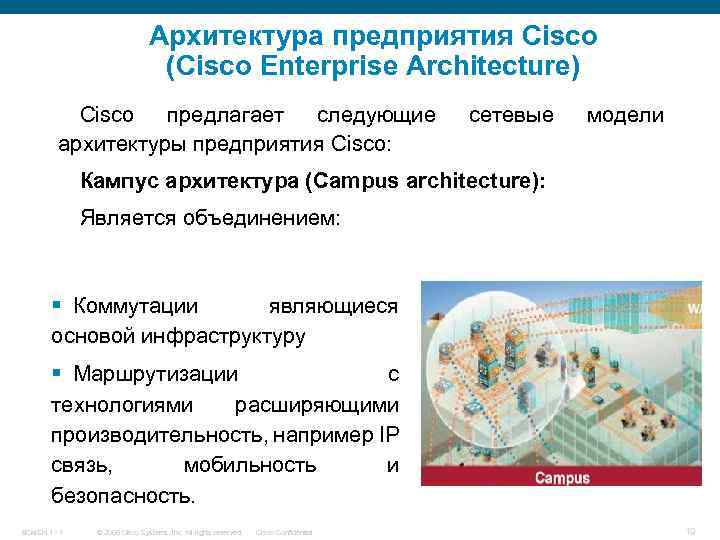

Архитектура предприятия Cisco (Cisco Enterprise Architecture) Cisco предлагает следующие архитектуры предприятия Cisco: сетевые модели Кампус архитектура (Campus architecture): Является объединением: § Коммутации являющиеся основой инфраструктуру § Маршрутизации с технологиями расширяющими производительность, например IP связь, мобильность и безопасность. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 19

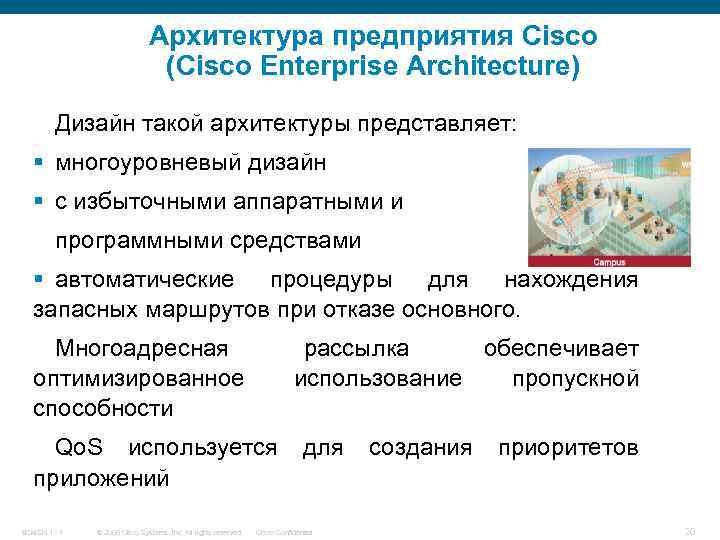

Архитектура предприятия Cisco (Cisco Enterprise Architecture) Дизайн такой архитектуры представляет: § многоуровневый дизайн § с избыточными аппаратными и программными средствами § автоматические процедуры для нахождения запасных маршрутов при отказе основного. Многоадресная оптимизированное способности рассылка обеспечивает использование пропускной Qo. S используется приложений BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. для Cisco Confidential создания приоритетов 20

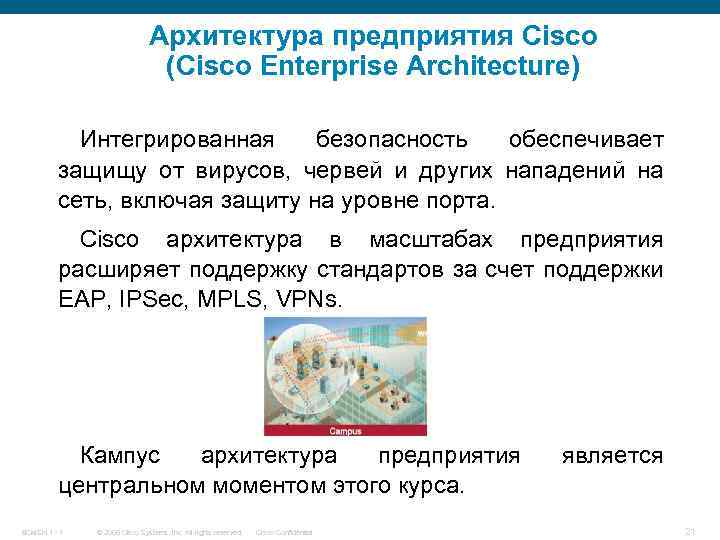

Архитектура предприятия Cisco (Cisco Enterprise Architecture) Интегрированная безопасность обеспечивает защищу от вирусов, червей и других нападений на сеть, включая защиту на уровне порта. Cisco архитектура в масштабах предприятия расширяет поддержку стандартов за счет поддержки EAP, IPSec, MPLS, VPNs. Кампус архитектура предприятия центральном моментом этого курса. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential является 21

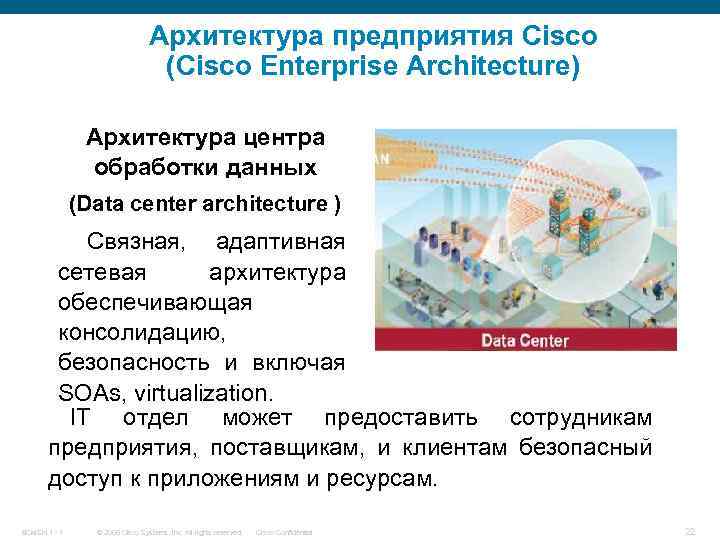

Архитектура предприятия Cisco (Cisco Enterprise Architecture) Архитектура центра обработки данных (Data center architecture ) Связная, адаптивная сетевая архитектура обеспечивающая консолидацию, безопасность и включая SOAs, virtualization. IT отдел может предоставить сотрудникам предприятия, поставщикам, и клиентам безопасный доступ к приложениям и ресурсам. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 22

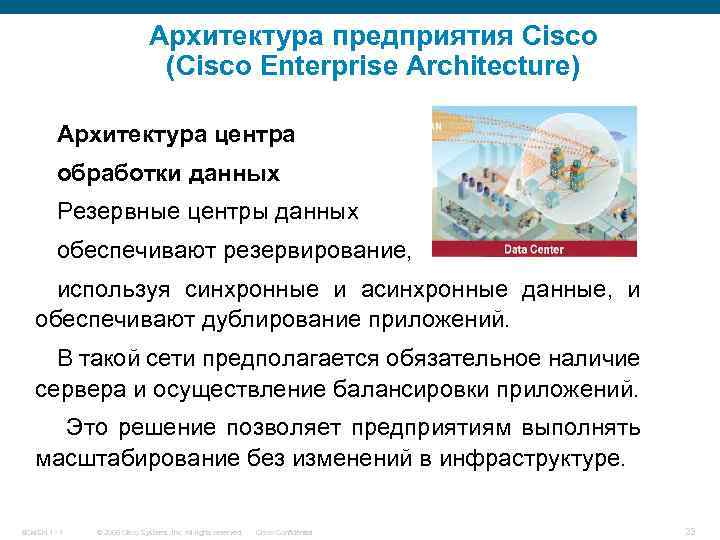

Архитектура предприятия Cisco (Cisco Enterprise Architecture) Архитектура центра обработки данных Резервные центры данных обеспечивают резервирование, используя синхронные и асинхронные данные, и обеспечивают дублирование приложений. В такой сети предполагается обязательное наличие сервера и осуществление балансировки приложений. Это решение позволяет предприятиям выполнять масштабирование без изменений в инфраструктуре. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 23

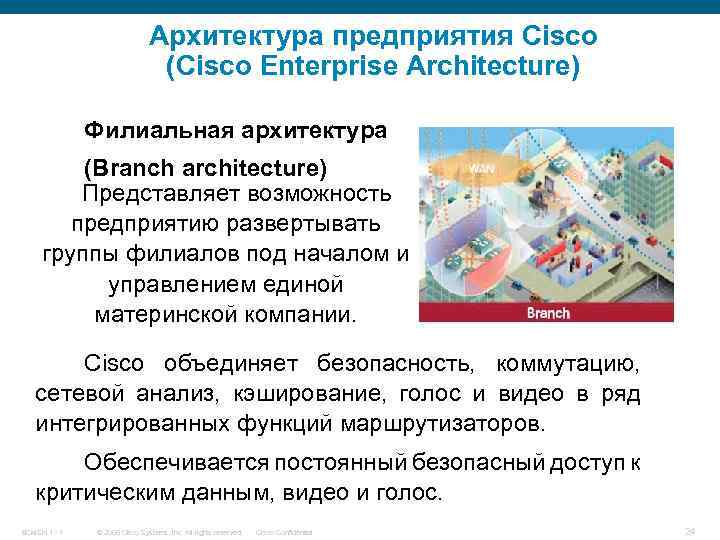

Архитектура предприятия Cisco (Cisco Enterprise Architecture) Филиальная архитектура (Branch architecture) Представляет возможность предприятию развертывать группы филиалов под началом и управлением единой материнской компании. Cisco объединяет безопасность, коммутацию, сетевой анализ, кэширование, голос и видео в ряд интегрированных функций маршрутизаторов. Обеспечивается постоянный безопасный доступ к критическим данным, видео и голос. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 24

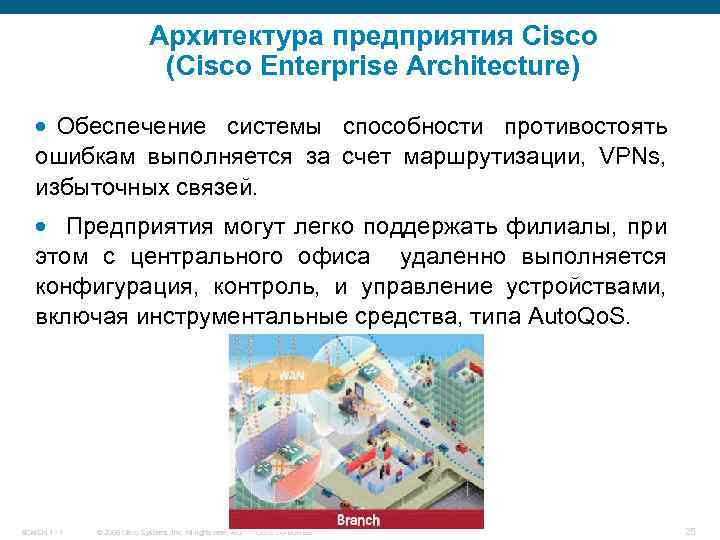

Архитектура предприятия Cisco (Cisco Enterprise Architecture) · Обеспечение системы способности противостоять ошибкам выполняется за счет маршрутизации, VPNs, избыточных связей. · Предприятия могут легко поддержать филиалы, при этом с центрального офиса удаленно выполняется конфигурация, контроль, и управление устройствами, включая инструментальные средства, типа Auto. Qo. S. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 25

Архитектура предприятия Cisco (Cisco Enterprise Architecture) Архитектура Teleworker teleworker дистанционный работник, работающий вне офиса компании и поддерживающий связь с руководством при помощи современных технических средств. При этом доступ осуществляется по стандартному широкополосному доступу. Централизованное управление минимизирует стоимость IT поддержки. Интегрированная безопасность и службы идентификации предоставляют возможность предприятию расширять политику безопасности от кампуса до дистанционного работника. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 26

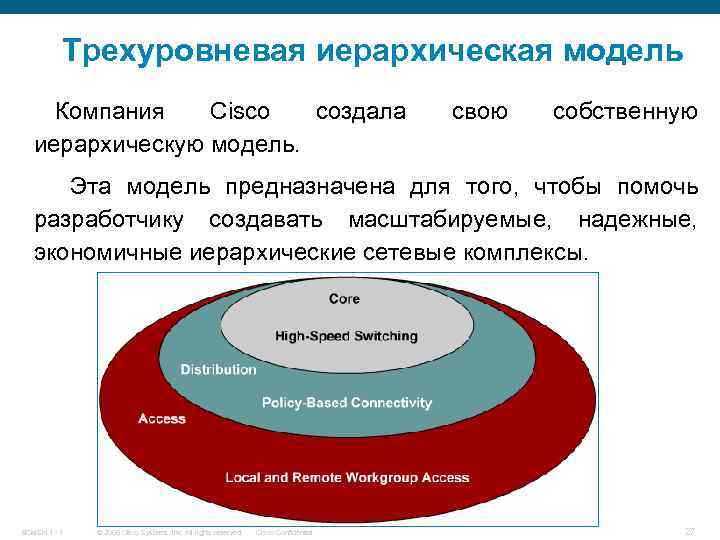

Трехуровневая иерархическая модель Компания Cisco создала иерархическую модель. свою собственную Эта модель предназначена для того, чтобы помочь разработчику создавать масштабируемые, надежные, экономичные иерархические сетевые комплексы. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 27

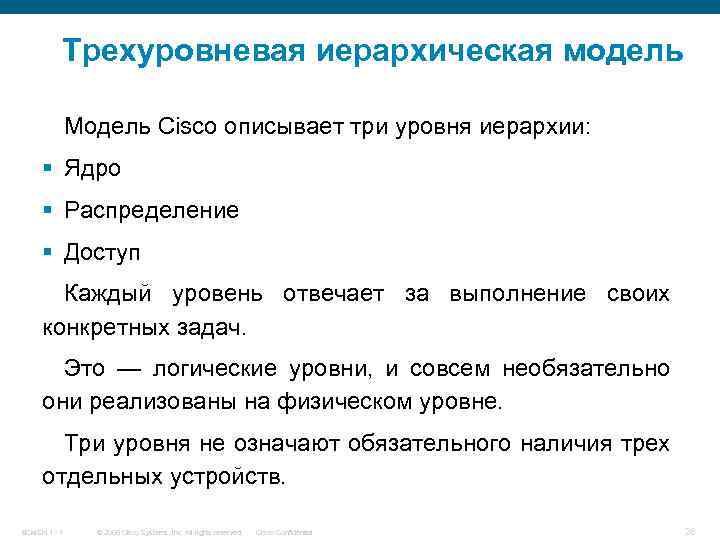

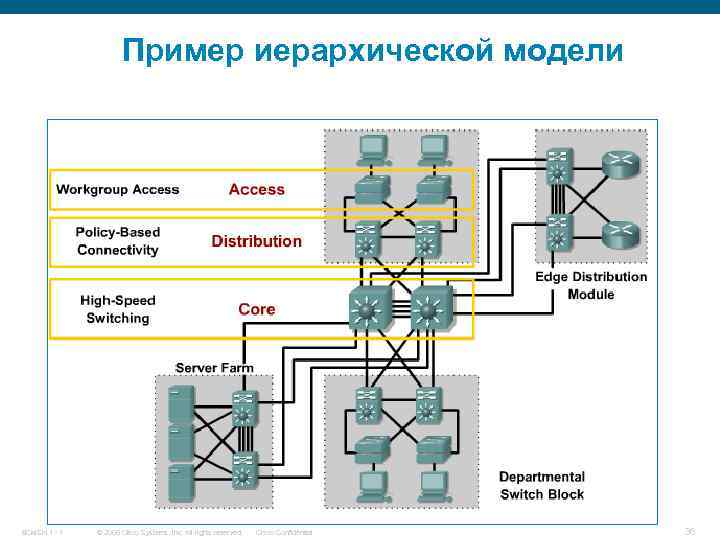

Трехуровневая иерархическая модель Модель Cisco описывает три уровня иерархии: § Ядро § Распределение § Доступ Каждый уровень отвечает за выполнение своих конкретных задач. Это — логические уровни, и совсем необязательно они реализованы на физическом уровне. Три уровня не означают обязательного наличия трех отдельных устройств. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 28

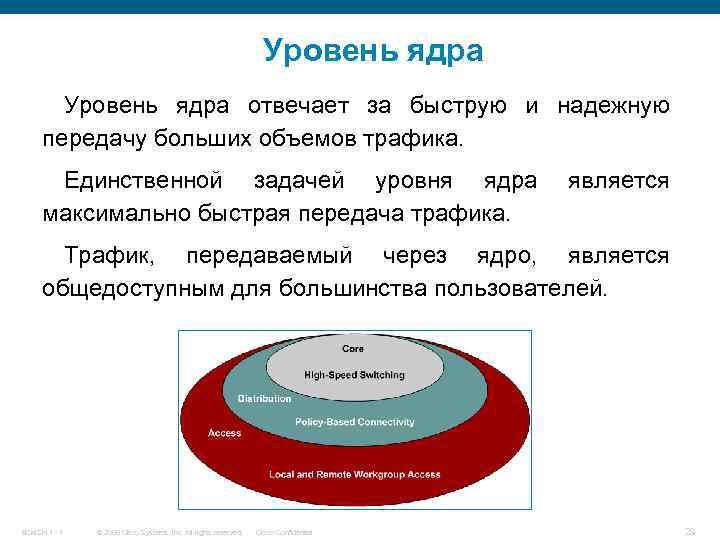

Уровень ядра отвечает за быструю и надежную передачу больших объемов трафика. Единственной задачей уровня ядра максимально быстрая передача трафика. является Трафик, передаваемый через ядро, является общедоступным для большинства пользователей. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 29

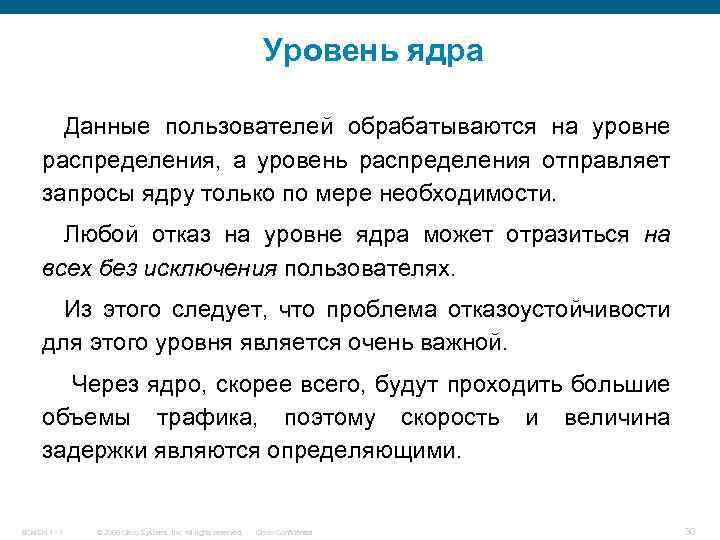

Уровень ядра Данные пользователей обрабатываются на уровне распределения, а уровень распределения отправляет запросы ядру только по мере необходимости. Любой отказ на уровне ядра может отразиться на всех без исключения пользователях. Из этого следует, что проблема отказоустойчивости для этого уровня является очень важной. Через ядро, скорее всего, будут проходить большие объемы трафика, поэтому скорость и величина задержки являются определяющими. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 30

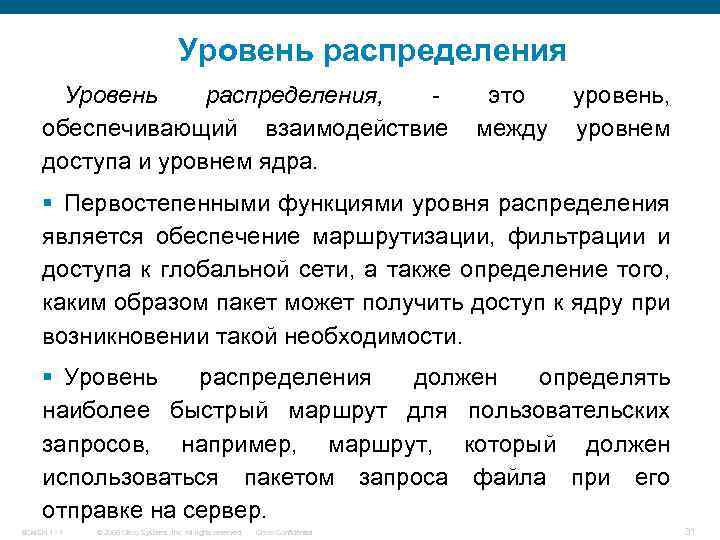

Уровень распределения, обеспечивающий взаимодействие доступа и уровнем ядра. это между уровень, уровнем § Первостепенными функциями уровня распределения является обеспечение маршрутизации, фильтрации и доступа к глобальной сети, а также определение того, каким образом пакет может получить доступ к ядру при возникновении такой необходимости. § Уровень распределения должен определять наиболее быстрый маршрут для пользовательских запросов, например, маршрут, который должен использоваться пакетом запроса файла при его отправке на сервер. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 31

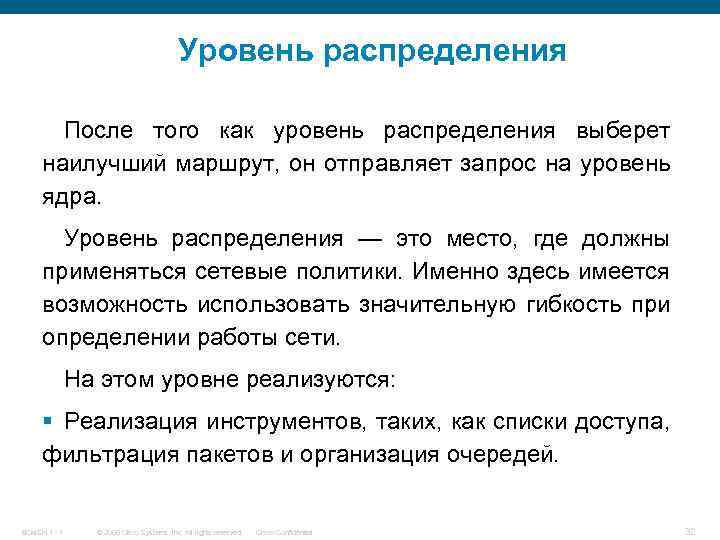

Уровень распределения После того как уровень распределения выберет наилучший маршрут, он отправляет запрос на уровень ядра. Уровень распределения — это место, где должны применяться сетевые политики. Именно здесь имеется возможность использовать значительную гибкость при определении работы сети. На этом уровне реализуются: § Реализация инструментов, таких, как списки доступа, фильтрация пакетов и организация очередей. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 32

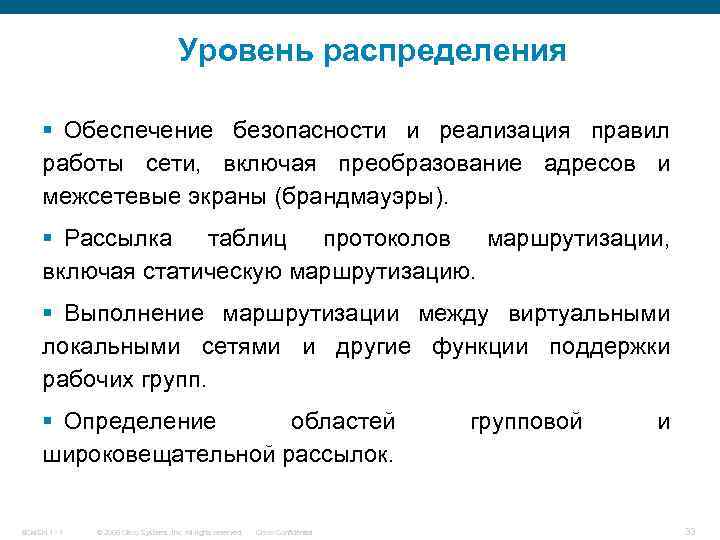

Уровень распределения § Обеспечение безопасности и реализация правил работы сети, включая преобразование адресов и межсетевые экраны (брандмауэры). § Рассылка таблиц протоколов маршрутизации, включая статическую маршрутизацию. § Выполнение маршрутизации между виртуальными локальными сетями и другие функции поддержки рабочих групп. § Определение областей широковещательной рассылок. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential групповой и 33

Уровень доступа осуществляет контроль за доступом пользователей и рабочих групп к сетевому комплексу. Уровень доступа иногда называется уровнем настольных систем. Сетевые ресурсы, которые требуются большинству пользователей, могут быть выделены локально. Любые обращения к удаленным осуществляются на уровне распределения. службам Функции, которые должны быть представлены на этом уровне, включают в себя: § Сохранение преемственности (от уровня распределения) управления доступом и политик BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 34

Уровень доступа § Создание отдельных (сегментация) коллизионных § Обеспечение взаимодействия уровнем распределения рабочих доменов групп с На уровне доступа могут использоваться такие технологии, как коммутация DDR (Dial-on-Demand Routing - маршрутизация с вызовом по мере необходимости) и Ethernet (хотя DDR обычно относится к уровню распределения). Статическая маршрутизация (заменяющая протоколы динамической маршрутизации) также располагается именно на этом уровне. BCMSN 1 - 1 © 2006 Cisco Systems, Inc. All rights reserved. Cisco Confidential 35
