IHE 放射線部門ワークフロー: 概要 Andrei Leontiev IDX Systems Corporation Co-Chair, IHE Technical Committee （翻訳：IHE-J技術検討委員会 篠田） IHE-Jベンダーワークショップ 2002年 11月6日
患者情報の整合性統合プロファイル 通常検査のワークフロー Admit, order, schedule, acquire images, notify of completed steps 患者 情報の 整合性 Unknown patients and unscheduled orders 2 IHE-Jベンダーワークショップ 2002年 11月6日

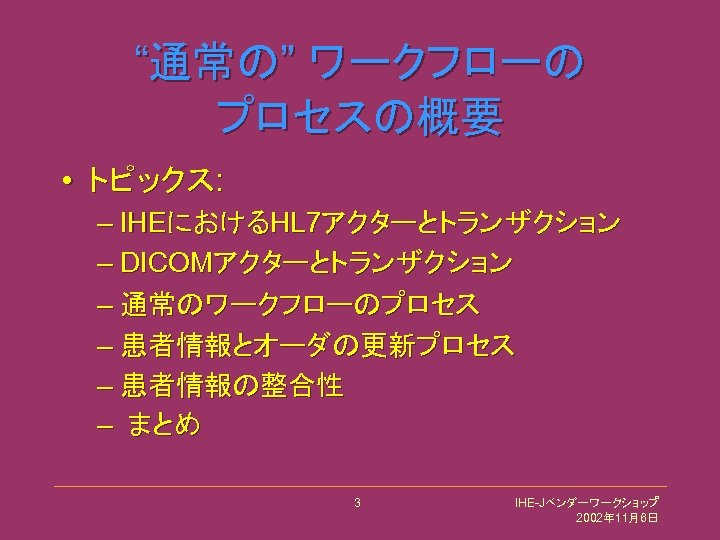

“通常の” ワークフローの プロセスの概要 • トピックス: – IHEにおけるHL 7アクターとトランザクション – DICOMアクターとトランザクション – 通常のワークフローのプロセス – 患者情報とオーダの更新プロセス – 患者情報の整合性 – まとめ 3 IHE-Jベンダーワークショップ 2002年 11月6日

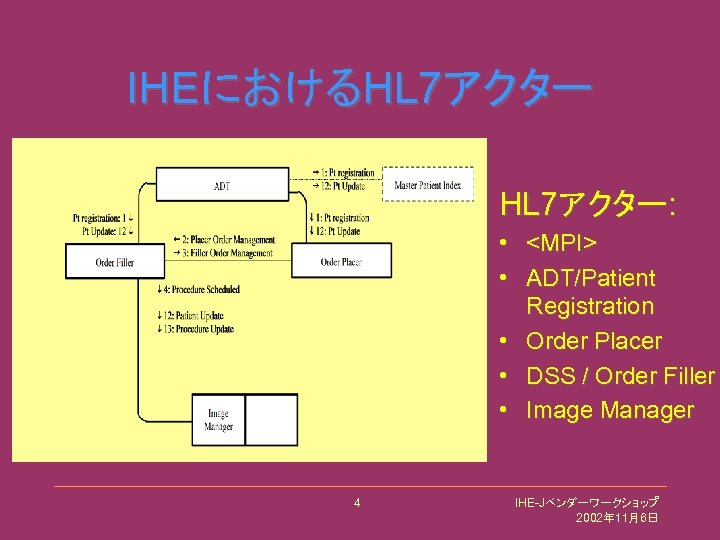

IHEにおけるHL 7アクター: • <MPI> • ADT/Patient Registration • Order Placer • DSS / Order Filler • Image Manager 4 IHE-Jベンダーワークショップ 2002年 11月6日

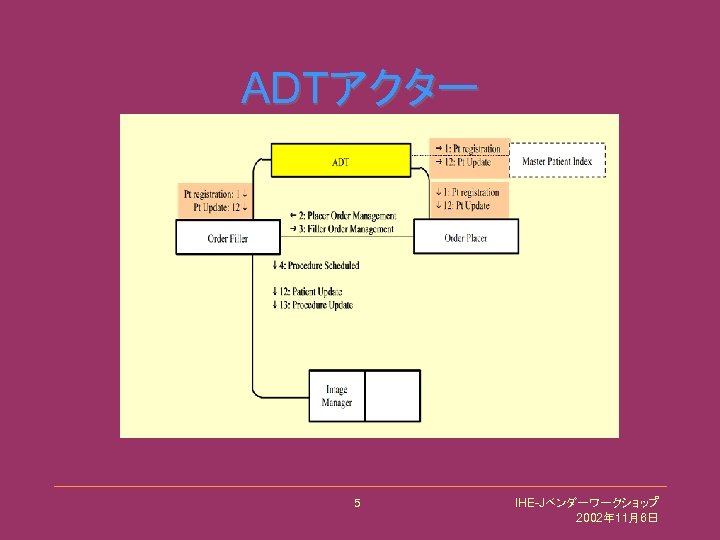

ADTアクター 5 IHE-Jベンダーワークショップ 2002年 11月6日

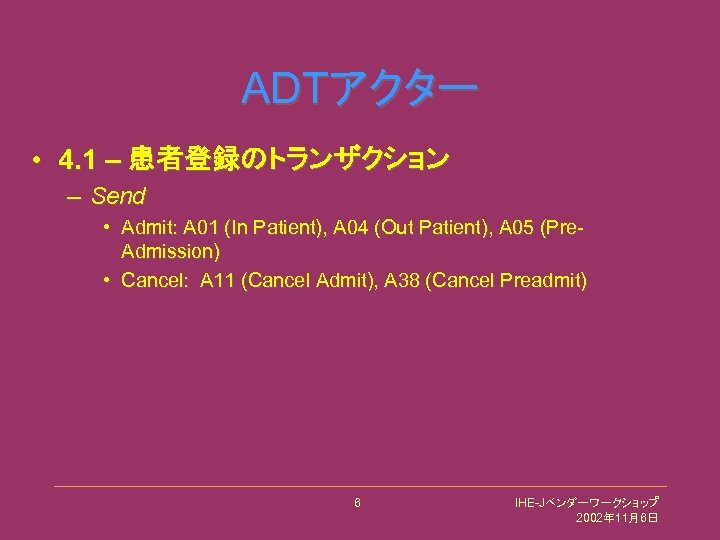

ADTアクター • 4. 1 – 患者登録のトランザクション – Send • Admit: A 01 (In Patient), A 04 (Out Patient), A 05 (Pre. Admission) • Cancel: A 11 (Cancel Admit), A 38 (Cancel Preadmit) 6 IHE-Jベンダーワークショップ 2002年 11月6日

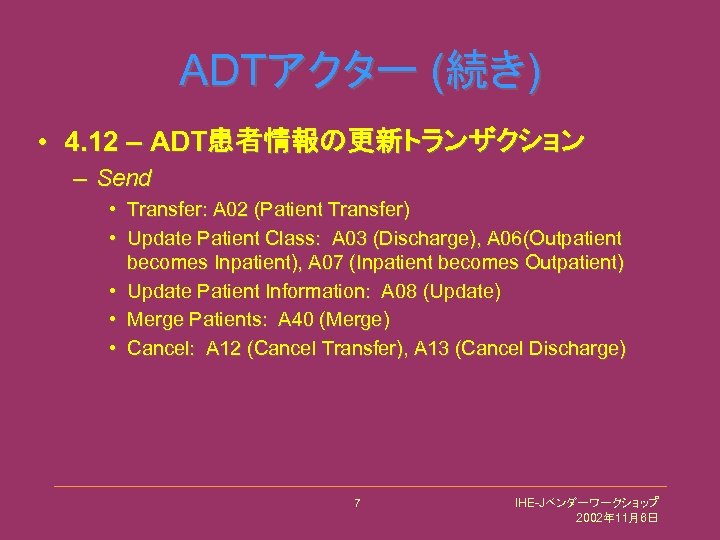

ADTアクター (続き) • 4. 12 – ADT患者情報の更新トランザクション – Send • Transfer: A 02 (Patient Transfer) • Update Patient Class: A 03 (Discharge), A 06(Outpatient becomes Inpatient), A 07 (Inpatient becomes Outpatient) • Update Patient Information: A 08 (Update) • Merge Patients: A 40 (Merge) • Cancel: A 12 (Cancel Transfer), A 13 (Cancel Discharge) 7 IHE-Jベンダーワークショップ 2002年 11月6日
オーダ発行アクター 8 IHE-Jベンダーワークショップ 2002年 11月6日

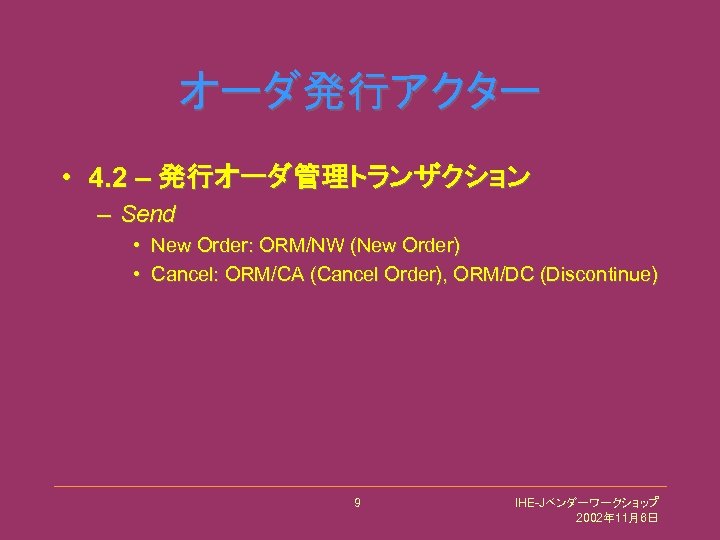

オーダ発行アクター • 4. 2 – 発行オーダ管理トランザクション – Send • New Order: ORM/NW (New Order) • Cancel: ORM/CA (Cancel Order), ORM/DC (Discontinue) 9 IHE-Jベンダーワークショップ 2002年 11月6日

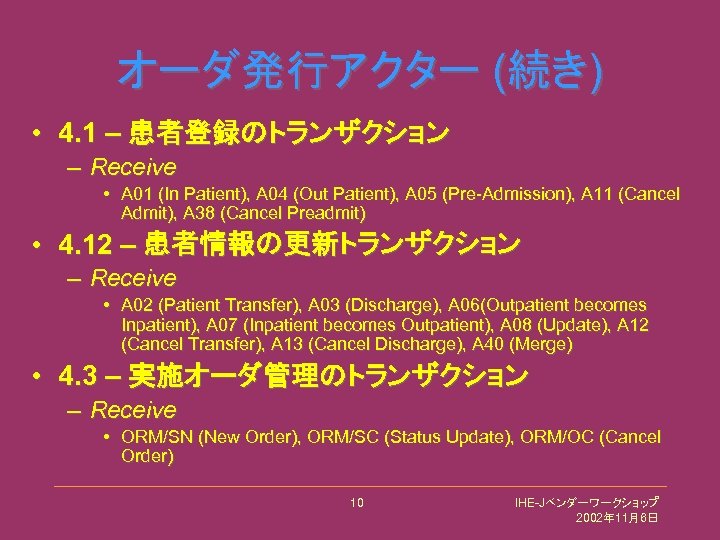

オーダ発行アクター (続き) • 4. 1 – 患者登録のトランザクション – Receive • A 01 (In Patient), A 04 (Out Patient), A 05 (Pre-Admission), A 11 (Cancel Admit), A 38 (Cancel Preadmit) • 4. 12 – 患者情報の更新トランザクション – Receive • A 02 (Patient Transfer), A 03 (Discharge), A 06(Outpatient becomes Inpatient), A 07 (Inpatient becomes Outpatient), A 08 (Update), A 12 (Cancel Transfer), A 13 (Cancel Discharge), A 40 (Merge) • 4. 3 – 実施オーダ管理のトランザクション – Receive • ORM/SN (New Order), ORM/SC (Status Update), ORM/OC (Cancel Order) 10 IHE-Jベンダーワークショップ 2002年 11月6日
DSS / オーダ実施アクター 11 IHE-Jベンダーワークショップ 2002年 11月6日
部門システムスケジューラ （DSS)/オーダ実施アクター • 4. 3 – 発行実施管理トランザクション – Send • • • New Order: ORM/SN (New Order) Order Status: ORM/SC (Status Change) Cancel: ORM/OC (Cancel Order) • 4. 4 – 手技の予約トランザクション – Send • ORM (procedure scheduled) • 4. 13 – 手技の更新トランザクション – Send • ORM (procedure updated) 12 IHE-Jベンダーワークショップ 2002年 11月6日

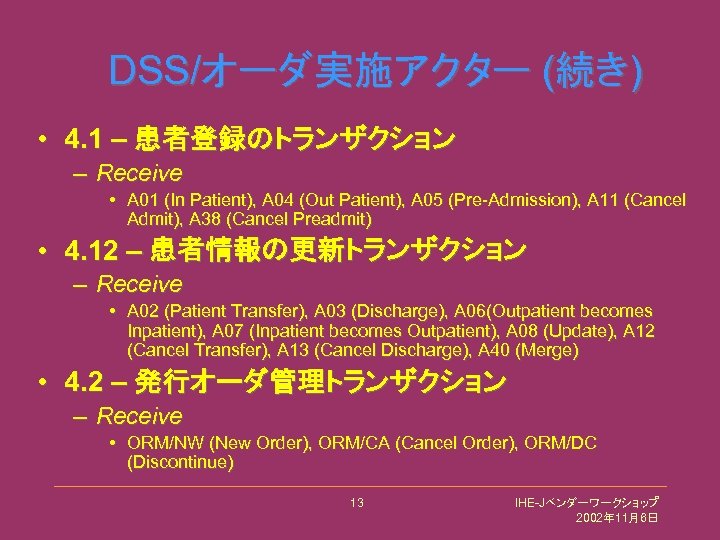

DSS/オーダ実施アクター (続き) • 4. 1 – 患者登録のトランザクション – Receive • A 01 (In Patient), A 04 (Out Patient), A 05 (Pre-Admission), A 11 (Cancel Admit), A 38 (Cancel Preadmit) • 4. 12 – 患者情報の更新トランザクション – Receive • A 02 (Patient Transfer), A 03 (Discharge), A 06(Outpatient becomes Inpatient), A 07 (Inpatient becomes Outpatient), A 08 (Update), A 12 (Cancel Transfer), A 13 (Cancel Discharge), A 40 (Merge) • 4. 2 – 発行オーダ管理トランザクション – Receive • ORM/NW (New Order), ORM/CA (Cancel Order), ORM/DC (Discontinue) 13 IHE-Jベンダーワークショップ 2002年 11月6日

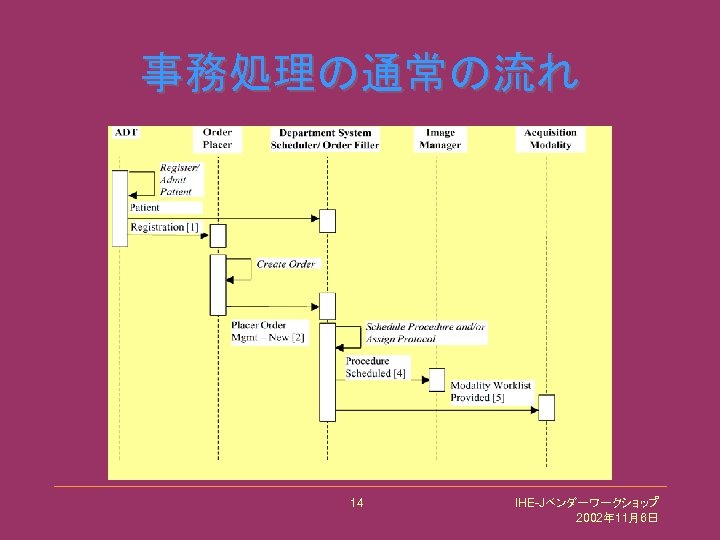

事務処理の通常の流れ 14 IHE-Jベンダーワークショップ 2002年 11月6日
手技の実行の通常の流れ 15 IHE-Jベンダーワークショップ 2002年 11月6日

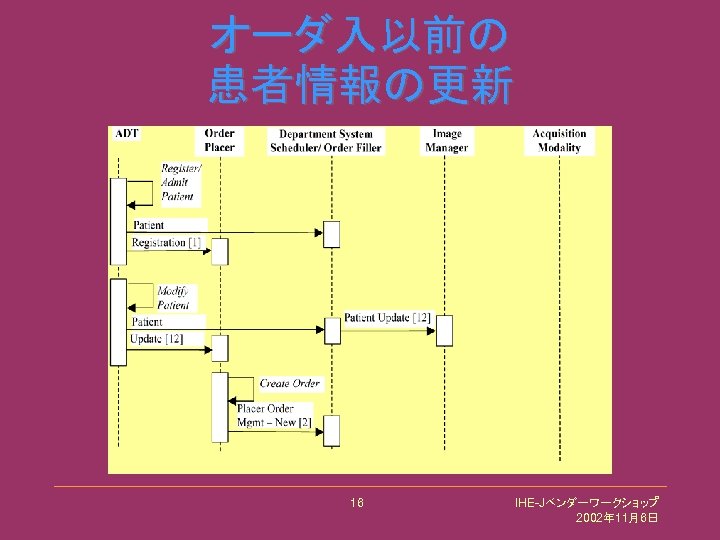

オーダ入以前の 患者情報の更新 16 IHE-Jベンダーワークショップ 2002年 11月6日

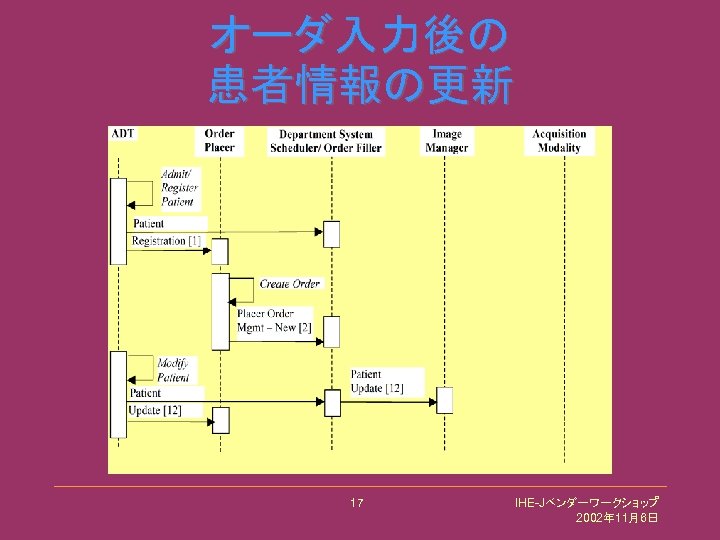

オーダ入力後の 患者情報の更新 17 IHE-Jベンダーワークショップ 2002年 11月6日

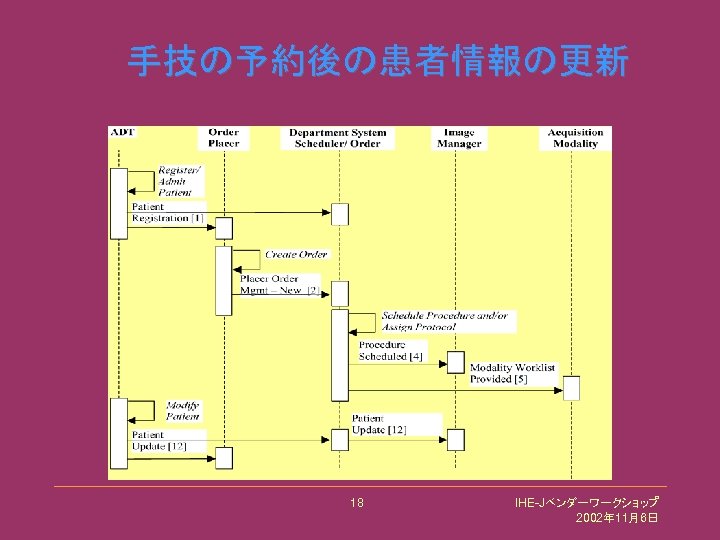

手技の予約後の患者情報の更新 18 IHE-Jベンダーワークショップ 2002年 11月6日
オーダ発行部でのオーダの入れ替え 19 IHE-Jベンダーワークショップ 2002年 11月6日

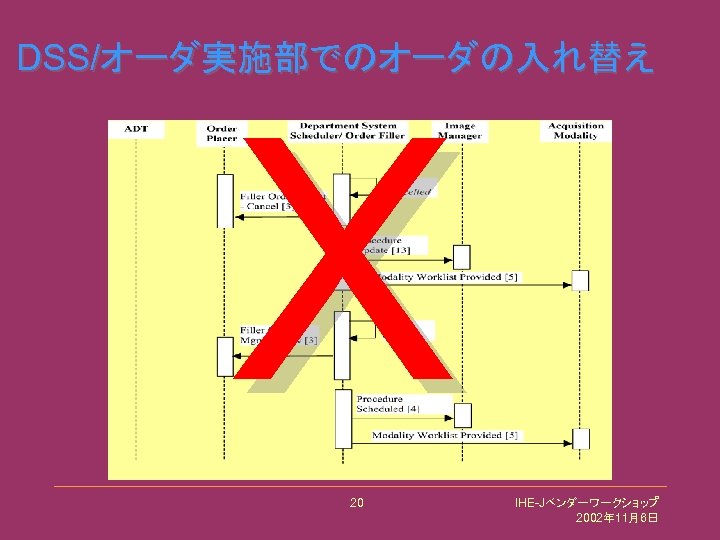

DSS/オーダ実施部でのオーダの入れ替え X 20 IHE-Jベンダーワークショップ 2002年 11月6日

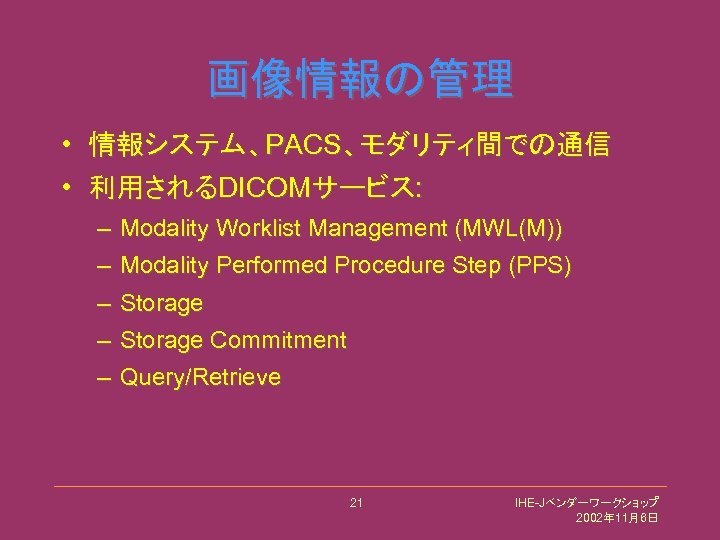

画像情報の管理 • 情報システム、PACS、モダリティ間での通信 • 利用されるDICOMサービス: – Modality Worklist Management (MWL(M)) – Modality Performed Procedure Step (PPS) – Storage Commitment – Query/Retrieve 21 IHE-Jベンダーワークショップ 2002年 11月6日

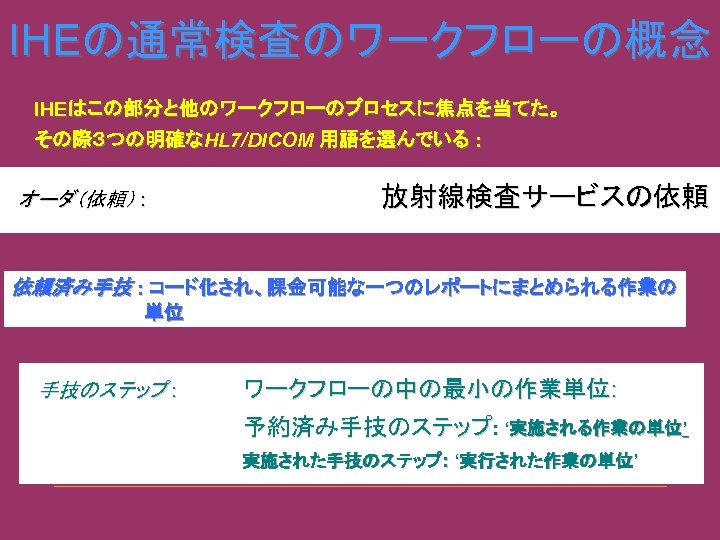

IHEの通常検査のワークフローの概念 IHEはこの部分と他のワークフローのプロセスに焦点を当てた。 その際３つの明確なHL 7/DICOM 用語を選んでいる : その際３つの明確な オーダ（依頼） : 放射線検査サービスの依頼 依頼済み手技 : コード化され、課金可能な一つのレポートにまとめられる作業の 単位 手技のステップ : ワークフローの中の最小の作業単位: 予約済み手技のステップ: ‘実施される作業の単位’ 実施された手技のステップ: ‘実行された作業の単位’

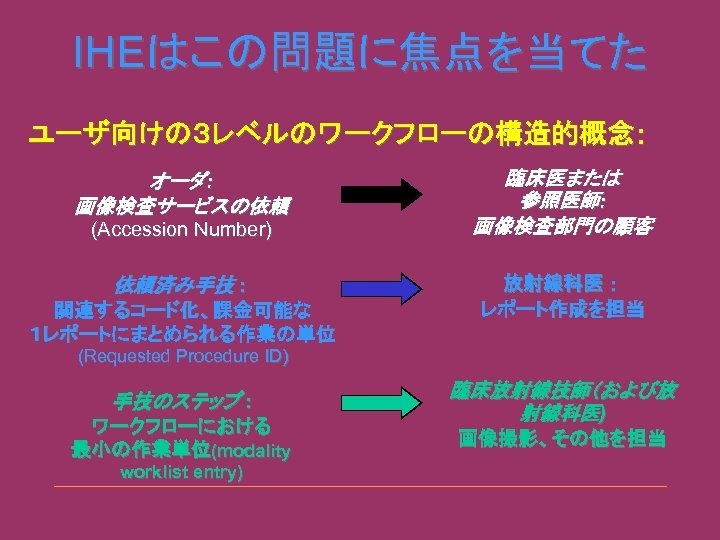

IHEはこの問題に焦点を当てた ユーザ向けの３レベルのワークフローの構造的概念: オーダ: 画像検査サービスの依頼 (Accession Number) 依頼済み手技 : 関連するコード化、課金可能な １レポートにまとめられる作業の単位 臨床医または 参照医師: 画像検査部門の顧客 放射線科医 : レポート作成を担当 (Requested Procedure ID) 手技のステップ : ワークフローにおける 最小の作業単位(modality worklist entry) 臨床放射線技師（および放 射線科医) 画像撮影、その他を担当

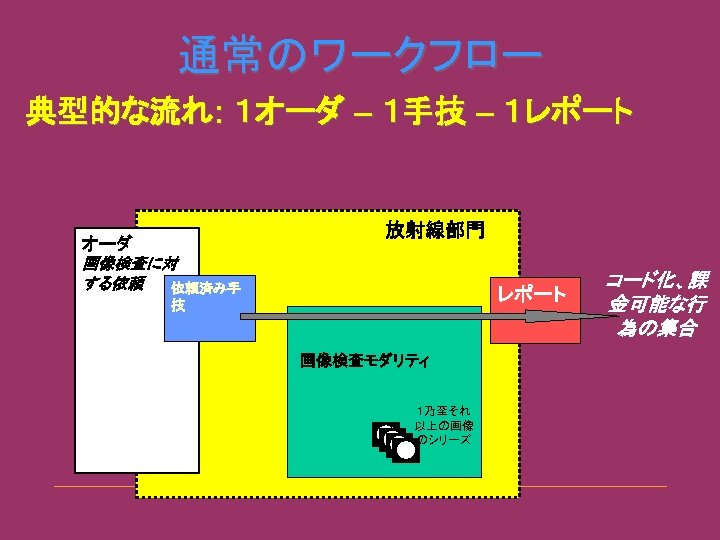

通常のワークフロー 典型的な流れ: １オーダ – １手技 – １レポート 放射線部門 オーダ 画像検査に対 する依頼 依頼済み手 レポート 技 画像検査モダリティ １乃至それ 以上の画像 のシリーズ コード化、課 金可能な行 為の集合

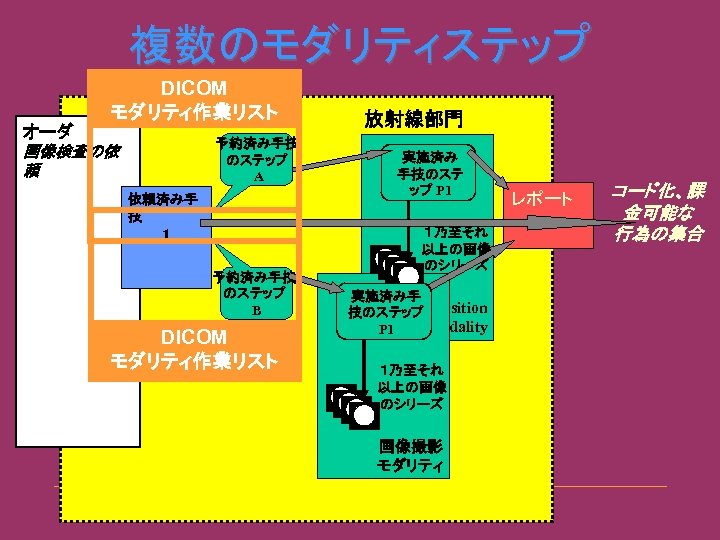

複数のモダリティステップ DICOM モダリティ作業リスト オーダ 予約済み手技 のステップ A 画像検査の依 頼 依頼済み手 技 1 予約済み手技 のステップ B DICOM モダリティ作業リスト 放射線部門 実施済み 手技のステ ップ P 1 １乃至それ 以上の画像 のシリーズ 実施済み手 Acquisition 技のステップ Modality P 1 １乃至それ 以上の画像 のシリーズ 画像撮影 モダリティ レポート コード化、課 金可能な 行為の集合

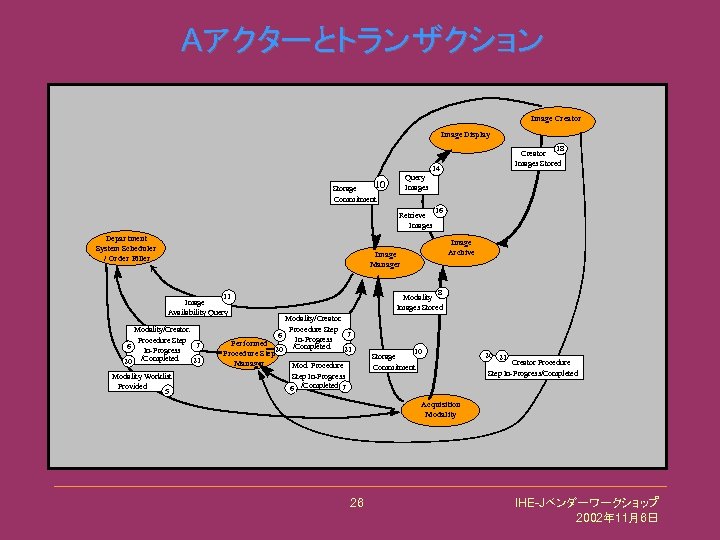

Aアクターとトランザクション Image Creator Image Display Query Images 10 Storage Commitment 14 Retrieve Images Department System Scheduler / Order Filler 16 Image Archive Image Manager 8 Modality Images Stored 11 Image Availability Query Modality/Creator. Procedure Step 7 6 In-Progress 21 20 /Completed. Modality Worklist Provided 5 18 Creator Images Stored Modality/Creator. Procedure Step 7 6 In-Progress Performed /Completed. 21 Procedure Step 20 Manager Mod. Procedure 10 Storage Commitment Step In-Progress 6 /Completed 7 20 21 Creator Procedure Step In-Progress/Completed Acquisition Modality 26 IHE-Jベンダーワークショップ 2002年 11月6日
モダリティ作業リスト 27 IHE-Jベンダーワークショップ 2002年 11月6日

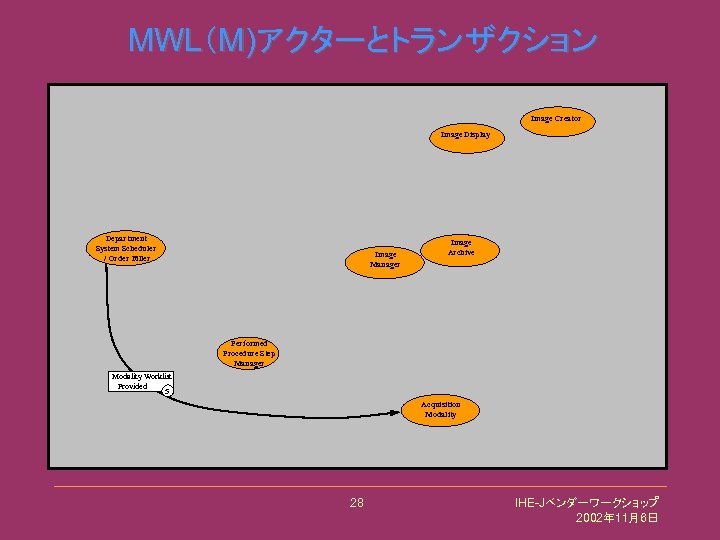

MWL（M)アクターとトランザクション Image Creator Image Display Department System Scheduler / Order Filler Image Manager Image Archive Performed Procedure Step Manager Modality Worklist Provided 5 Acquisition Modality 28 IHE-Jベンダーワークショップ 2002年 11月6日

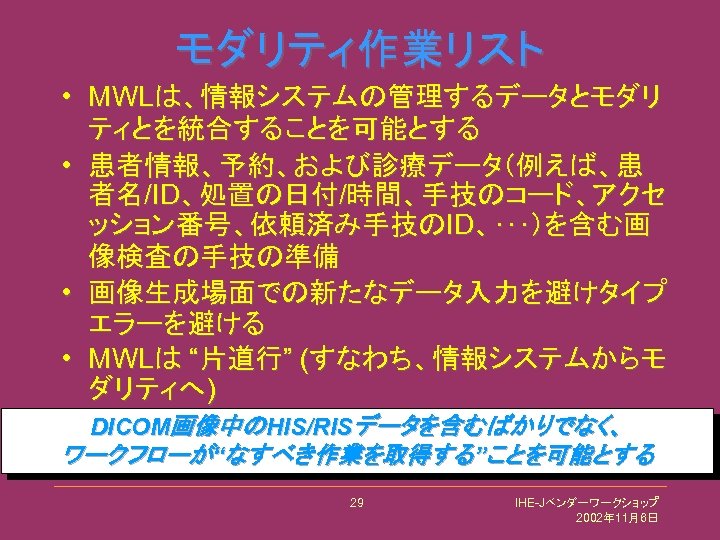

モダリティ作業リスト • MWLは、情報システムの管理するデータとモダリ ティとを統合することを可能とする • 患者情報、予約、および診療データ（例えば、患 者名/ID、処置の日付/時間、手技のコード、アクセ ッション番号、依頼済み手技のID、･･･）を含む画 像検査の手技の準備 • 画像生成場面での新たなデータ入力を避けタイプ エラーを避ける • MWLは “片道行” (すなわち、情報システムからモ ダリティへ) DICOM画像中のHIS/RISデータを含むばかりでなく、 ワークフローが“なすべき作業を取得する”ことを可能とする 29 IHE-Jベンダーワークショップ 2002年 11月6日

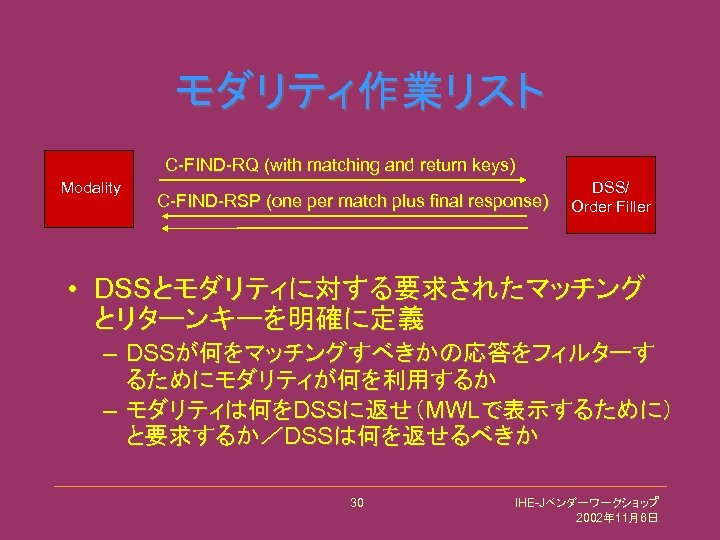

モダリティ作業リスト C-FIND-RQ (with matching and return keys) Modality C-FIND-RSP (one per match plus final response) DSS/ Order Filler • DSSとモダリティに対する要求されたマッチング とリターンキーを明確に定義 – DSSが何をマッチングすべきかの応答をフィルターす るためにモダリティが何を利用するか – モダリティは何をDSSに返せ（MWLで表示するために） と要求するか／DSSは何を返せるべきか 30 IHE-Jベンダーワークショップ 2002年 11月6日

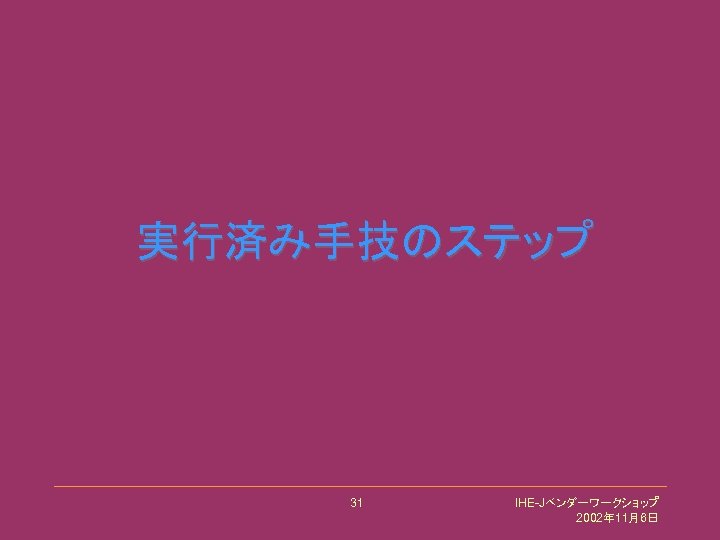

実行済み手技のステップ 31 IHE-Jベンダーワークショップ 2002年 11月6日

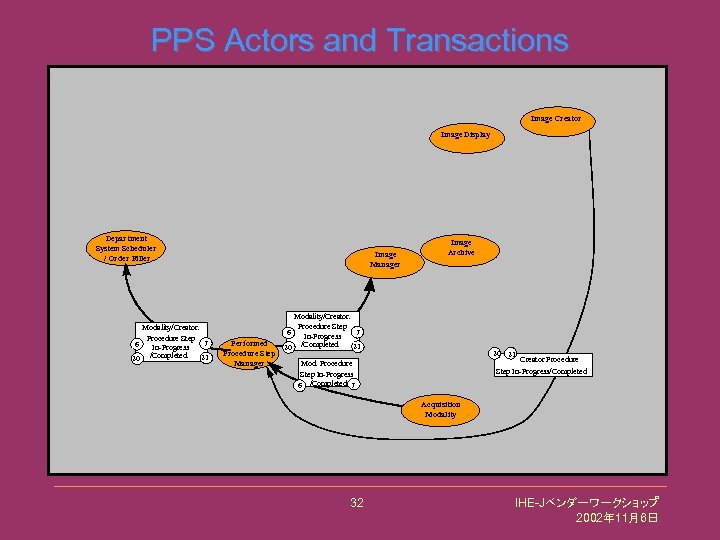

PPS Actors and Transactions Image Creator Image Display Department System Scheduler / Order Filler Modality/Creator. Procedure Step 7 6 In-Progress /Completed. 21 20 Image Manager Performed Procedure Step Manager Image Archive Modality/Creator. Procedure Step 7 6 In-Progress /Completed. 21 20 20 21 Creator Procedure Step In-Progress/Completed Mod. Procedure Step In-Progress 6 /Completed 7 Acquisition Modality 32 IHE-Jベンダーワークショップ 2002年 11月6日

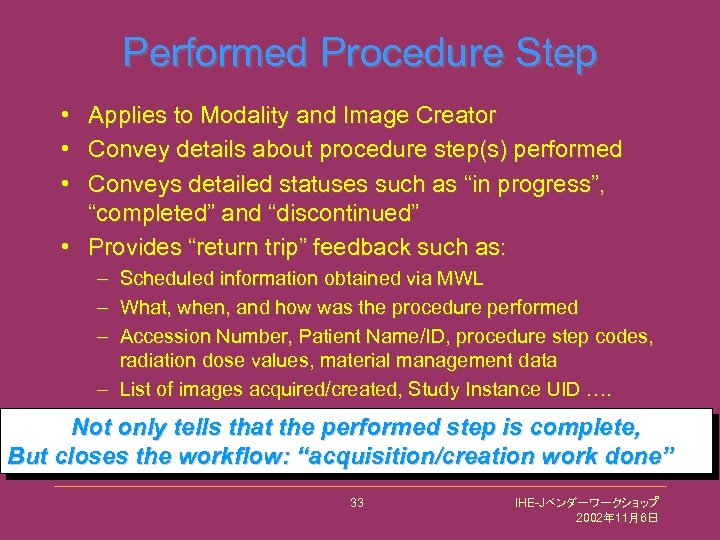

Performed Procedure Step • Applies to Modality and Image Creator • Convey details about procedure step(s) performed • Conveys detailed statuses such as “in progress”, “completed” and “discontinued” • Provides “return trip” feedback such as: – Scheduled information obtained via MWL – What, when, and how was the procedure performed – Accession Number, Patient Name/ID, procedure step codes, radiation dose values, material management data – List of images acquired/created, Study Instance UID …. Not only tells that the performed step is complete, But closes the workflow: “acquisition/creation work done” 33 IHE-Jベンダーワークショップ 2002年 11月6日
Performed Procedure Step Modality or Image Creator • • • N-CREATE (scheduled info, status of “in progress”) N-SET (performed info, status of “completed”) DSS or Image Manager Simple Case (1 SPS results in 1 PPS) Unscheduled Case (0 SPS results in 1 PPS) Append Case (1 SPS results in n PPS) Group Case (n SPS results in 1 PPS) Abandoned Case (1 SPS results in 1 abandoned PPS) • Group Case with Presentation of Grouped Procedures (n SPS results in 1+n PPS) Volume II, Appendix A 34 IHE-Jベンダーワークショップ 2002年 11月6日
Images Stored IHE-Jベンダーワークショップ 2002年 11月6日
Images Stored Actors and Transactions Image Creator Image Display 18 Creator Images Stored Department System Scheduler / Order Filler Image Archive Image Manager 8 Modality Images Stored Performed Procedure Step Manager Acquisition Modality 36 IHE-Jベンダーワークショップ 2002年 11月6日

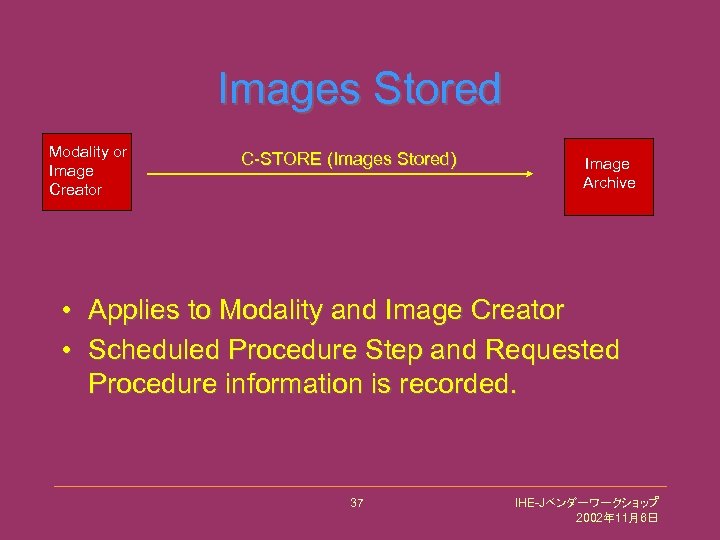

Images Stored Modality or Image Creator C-STORE (Images Stored) Image Archive • Applies to Modality and Image Creator • Scheduled Procedure Step and Requested Procedure information is recorded. 37 IHE-Jベンダーワークショップ 2002年 11月6日

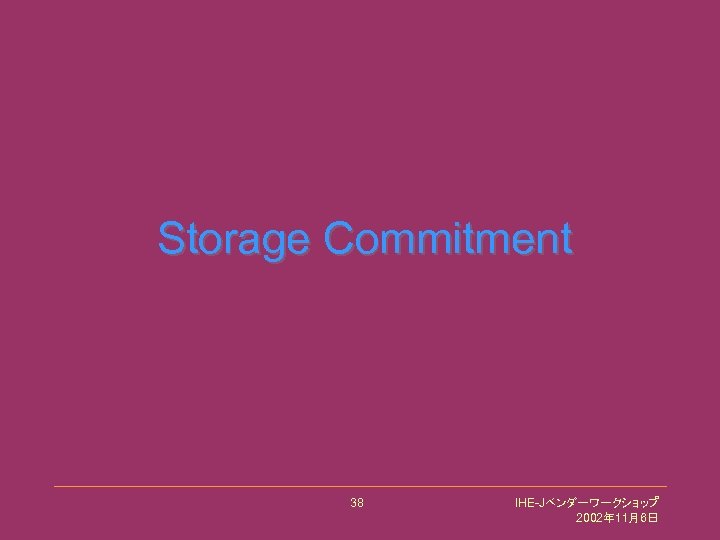

Storage Commitment 38 IHE-Jベンダーワークショップ 2002年 11月6日

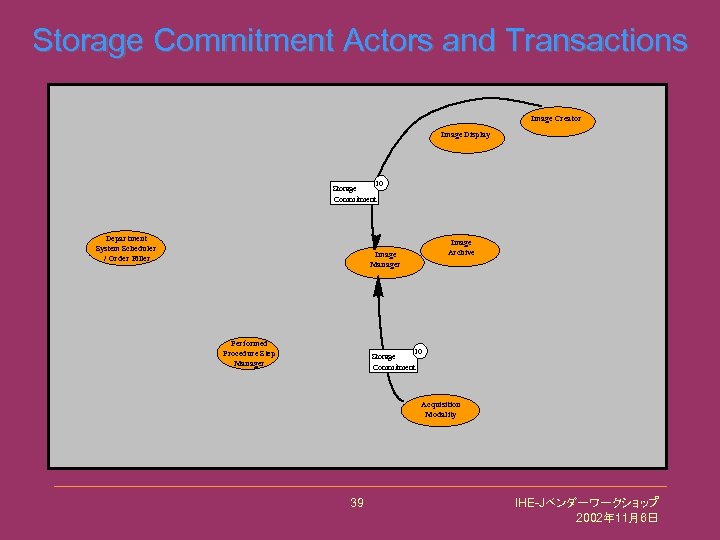

Storage Commitment Actors and Transactions Image Creator Image Display 10 Storage Commitment Department System Scheduler / Order Filler Image Archive Image Manager Performed Procedure Step Manager 10 Storage Commitment Acquisition Modality 39 IHE-Jベンダーワークショップ 2002年 11月6日

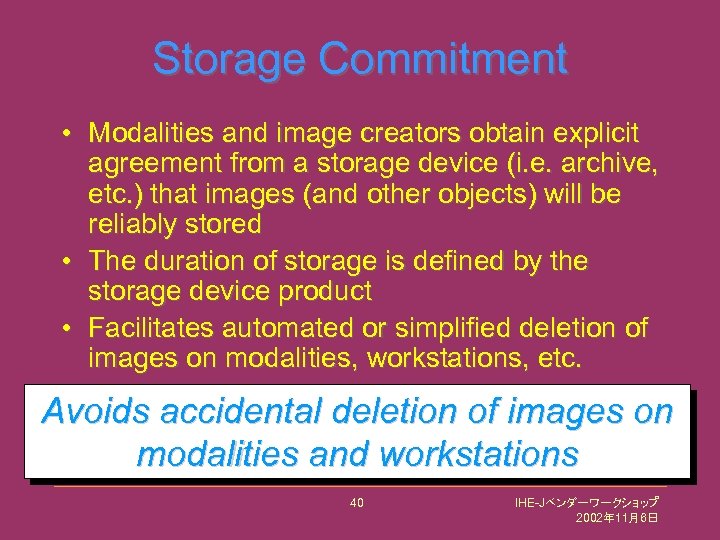

Storage Commitment • Modalities and image creators obtain explicit agreement from a storage device (i. e. archive, etc. ) that images (and other objects) will be reliably stored • The duration of storage is defined by the storage device product • Facilitates automated or simplified deletion of images on modalities, workstations, etc. Avoids accidental deletion of images on modalities and workstations 40 IHE-Jベンダーワークショップ 2002年 11月6日

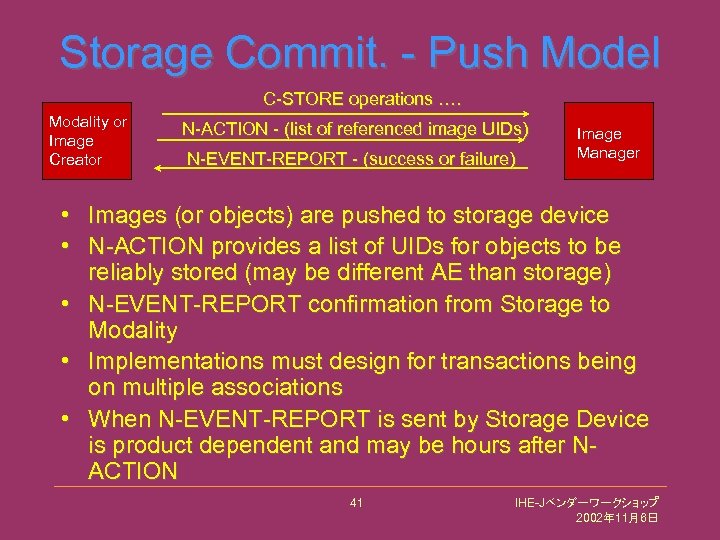

Storage Commit. - Push Model C-STORE operations …. Modality or Image Creator N-ACTION - (list of referenced image UIDs) N-EVENT-REPORT - (success or failure) Image Manager • Images (or objects) are pushed to storage device • N-ACTION provides a list of UIDs for objects to be reliably stored (may be different AE than storage) • N-EVENT-REPORT confirmation from Storage to Modality • Implementations must design for transactions being on multiple associations • When N-EVENT-REPORT is sent by Storage Device is product dependent and may be hours after NACTION 41 IHE-Jベンダーワークショップ 2002年 11月6日

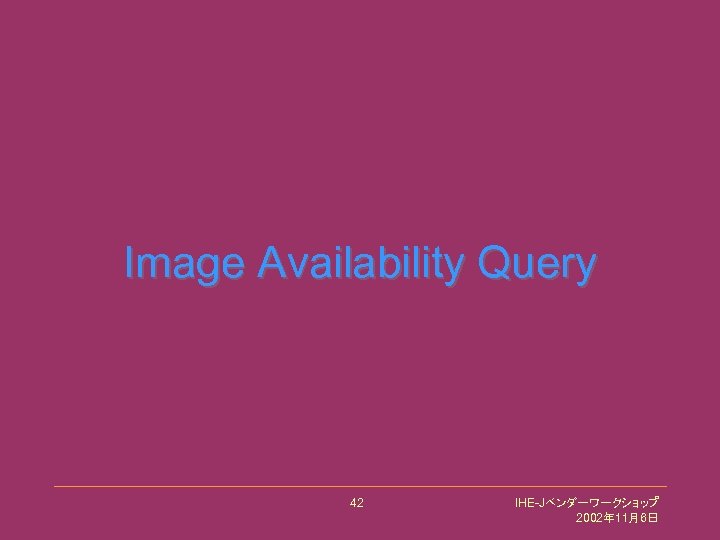

Image Availability Query 42 IHE-Jベンダーワークショップ 2002年 11月6日

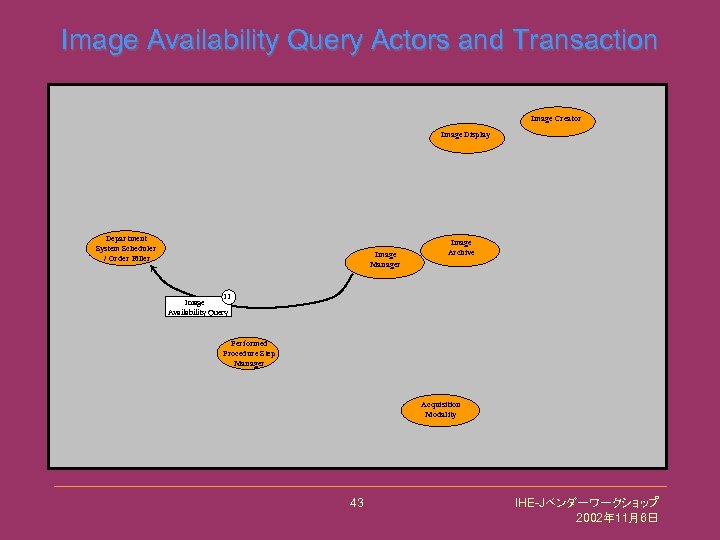

Image Availability Query Actors and Transaction Image Creator Image Display Department System Scheduler / Order Filler Image Manager Image Archive 11 Image Availability Query Performed Procedure Step Manager Acquisition Modality 43 IHE-Jベンダーワークショップ 2002年 11月6日

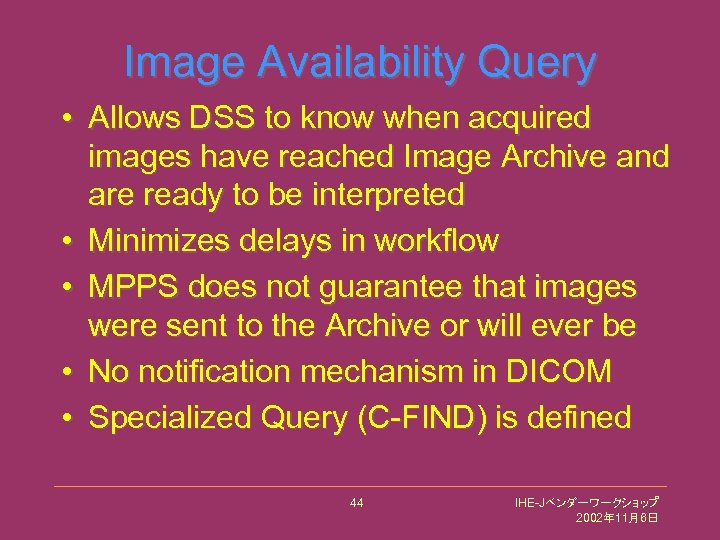

Image Availability Query • Allows DSS to know when acquired images have reached Image Archive and are ready to be interpreted • Minimizes delays in workflow • MPPS does not guarantee that images were sent to the Archive or will ever be • No notification mechanism in DICOM • Specialized Query (C-FIND) is defined 44 IHE-Jベンダーワークショップ 2002年 11月6日

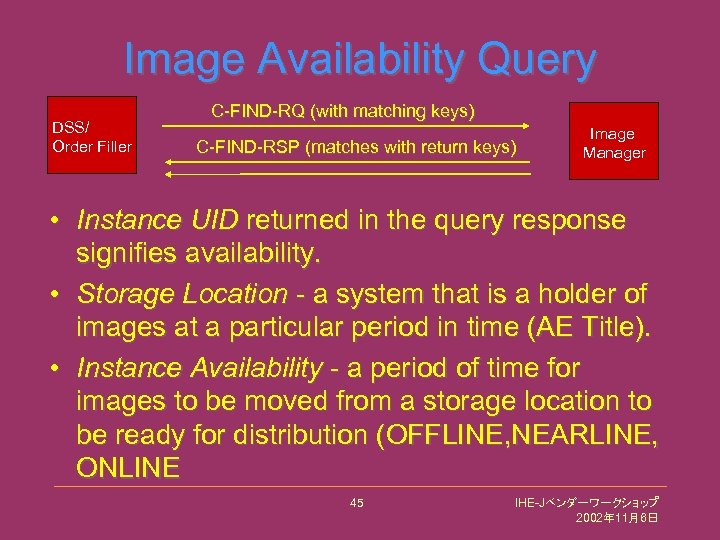

Image Availability Query DSS/ Order Filler C-FIND-RQ (with matching keys) C-FIND-RSP (matches with return keys) Image Manager • Instance UID returned in the query response signifies availability. • Storage Location - a system that is a holder of images at a particular period in time (AE Title). • Instance Availability - a period of time for images to be moved from a storage location to be ready for distribution (OFFLINE, NEARLINE, ONLINE 45 IHE-Jベンダーワークショップ 2002年 11月6日

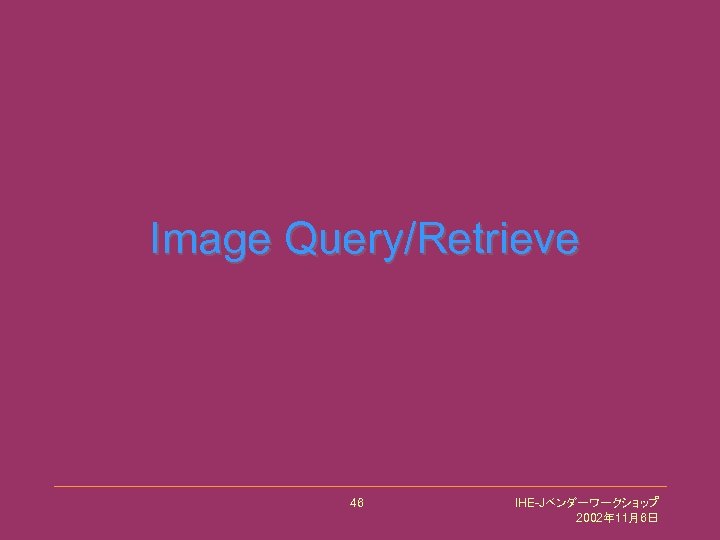

Image Query/Retrieve 46 IHE-Jベンダーワークショップ 2002年 11月6日

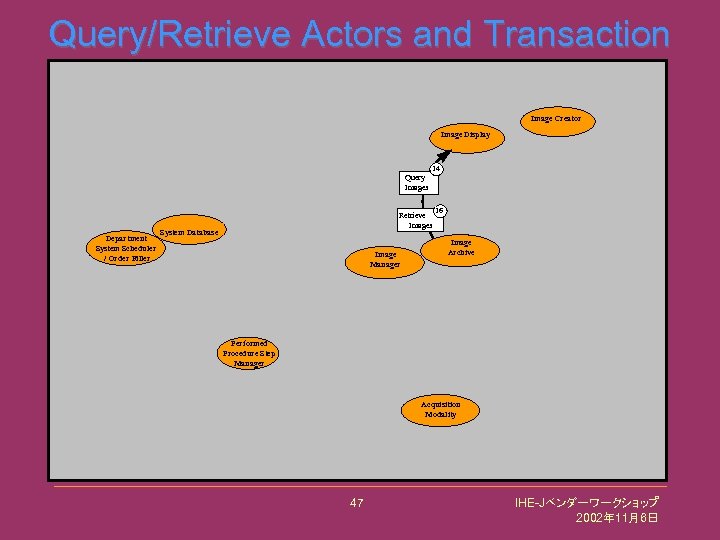

Query/Retrieve Actors and Transaction Image Creator Image Display Query Images Department System Scheduler / Order Filler 14 Retrieve Images System Database Image Manager 16 Image Archive Performed Procedure Step Manager Acquisition Modality 47 IHE-Jベンダーワークショップ 2002年 11月6日
Query Retrieve of Images Image Display C-FIND-RQ (with matching and return keys) C-FIND-RSP (matches with return keys) Image Archive Defines Matching keys for response filtering by Image Archive r Defines Return keys to be requested by Image Display r Defines Returned attributes by Image Archive in query responses r Defines Returned attributes required to be displayed on Image Display r 48 IHE-Jベンダーワークショップ 2002年 11月6日

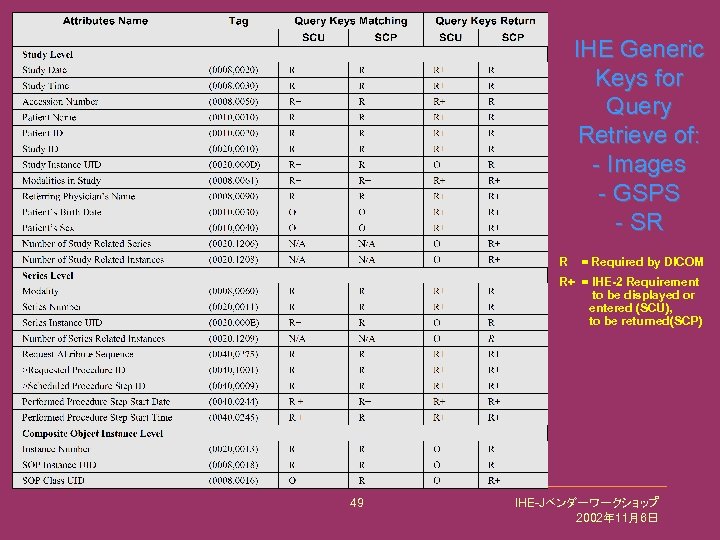

IHE Generic Keys for Query Retrieve of: - Images - GSPS - SR R = Required by DICOM R+ = IHE-2 Requirement to be displayed or entered (SCU), to be returned(SCP) 49 IHE-Jベンダーワークショップ 2002年 11月6日

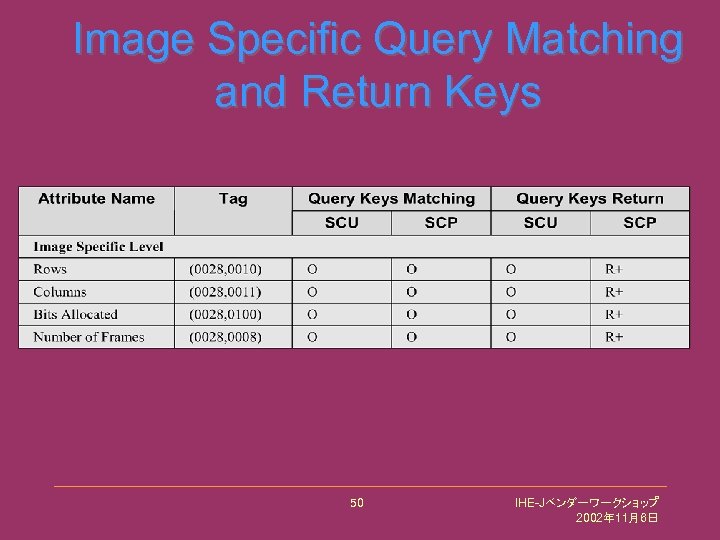

Image Specific Query Matching and Return Keys 50 IHE-Jベンダーワークショップ 2002年 11月6日

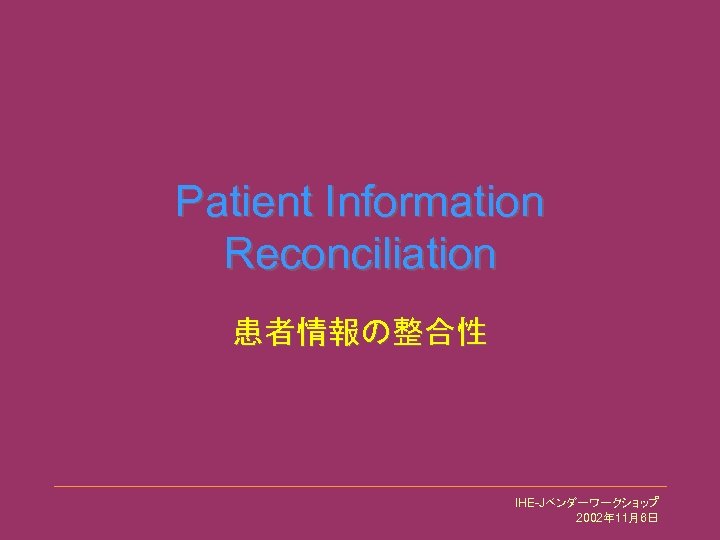

Patient Information Reconciliation 患者情報の整合性 IHE-Jベンダーワークショップ 2002年 11月6日

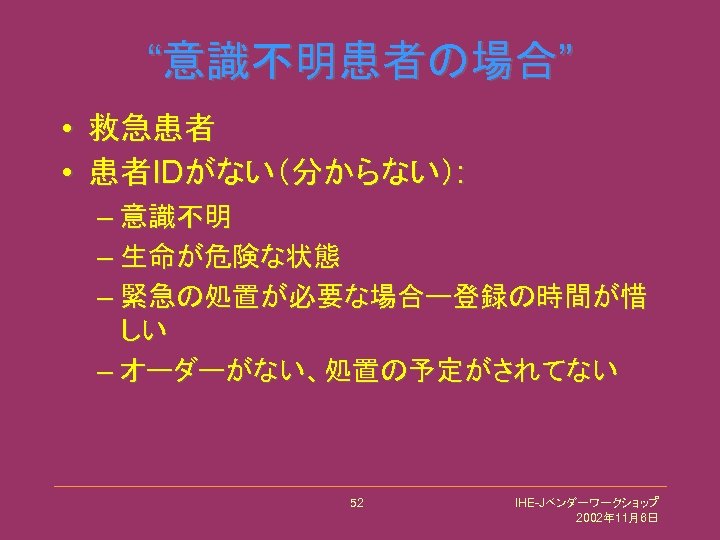

“意識不明患者の場合” • 救急患者 • 患者IDがない（分からない）: – 意識不明 – 生命が危険な状態 – 緊急の処置が必要な場合ー登録の時間が惜 しい – オーダーがない、処置の予定がされてない 52 IHE-Jベンダーワークショップ 2002年 11月6日

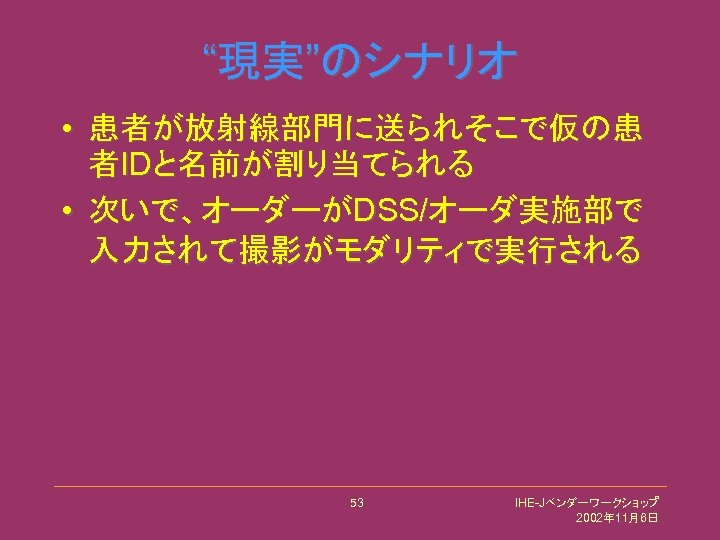

“現実”のシナリオ • 患者が放射線部門に送られそこで仮の患 者IDと名前が割り当てられる • 次いで、オーダーがDSS/オーダ実施部で 入力されて撮影がモダリティで実行される 53 IHE-Jベンダーワークショップ 2002年 11月6日

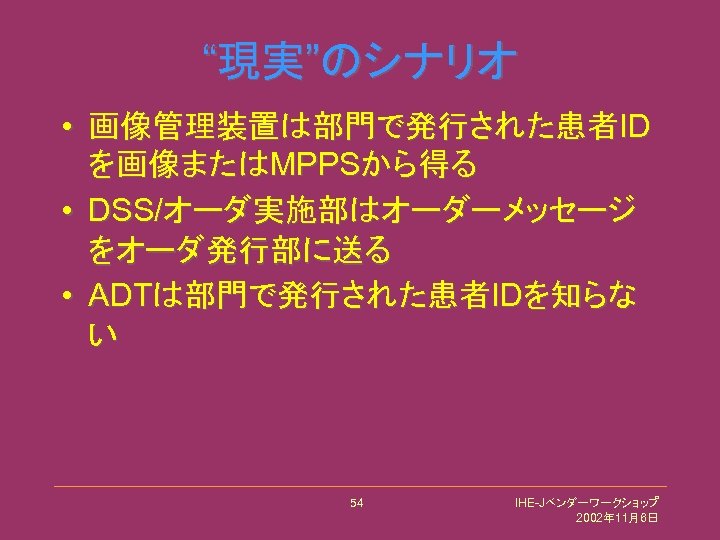

“現実”のシナリオ • 画像管理装置は部門で発行された患者ID を画像またはMPPSから得る • DSS/オーダ実施部はオーダーメッセージ をオーダ発行部に送る • ADTは部門で発行された患者IDを知らな い 54 IHE-Jベンダーワークショップ 2002年 11月6日

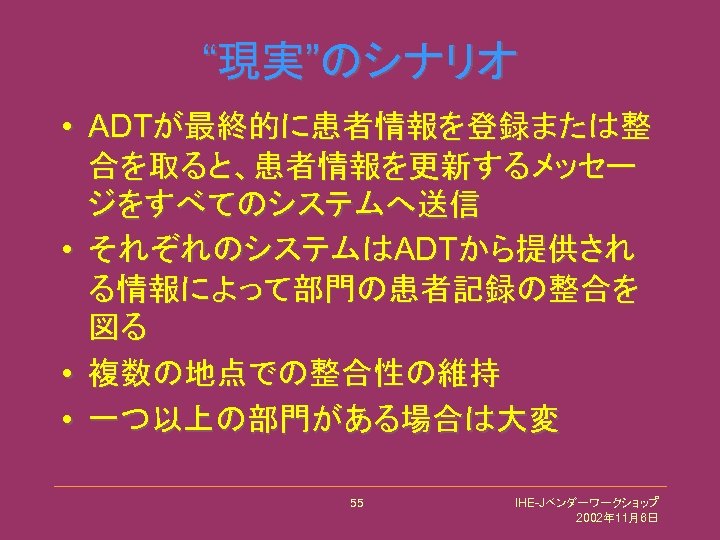

“現実”のシナリオ • ADTが最終的に患者情報を登録または整 合を取ると、患者情報を更新するメッセー ジをすべてのシステムへ送信 • それぞれのシステムはADTから提供され る情報によって部門の患者記録の整合を 図る • 複数の地点での整合性の維持 • 一つ以上の部門がある場合は大変 55 IHE-Jベンダーワークショップ 2002年 11月6日
現状の課題 • 氏名不詳の患者情報は全医療機関にも部 門にも、すべてのシステムに的確に入力さ れていなければならない • システムへの手入力は高い確率で誤入力 につながる • ADTから与えられた情報はローカルな情 報とミスマッチである場合の可能性が高い 56 IHE-Jベンダーワークショップ 2002年 11月6日

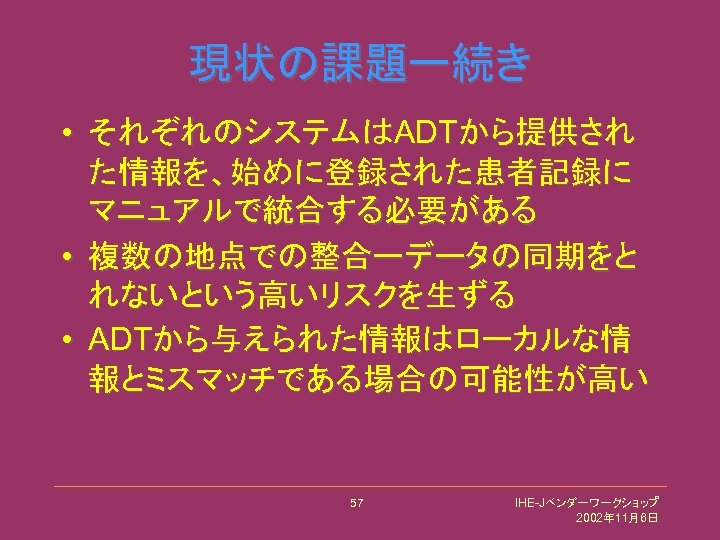

現状の課題ー続き • それぞれのシステムはADTから提供され た情報を、始めに登録された患者記録に マニュアルで統合する必要がある • 複数の地点での整合ーデータの同期をと れないという高いリスクを生ずる • ADTから与えられた情報はローカルな情 報とミスマッチである場合の可能性が高い 57 IHE-Jベンダーワークショップ 2002年 11月6日

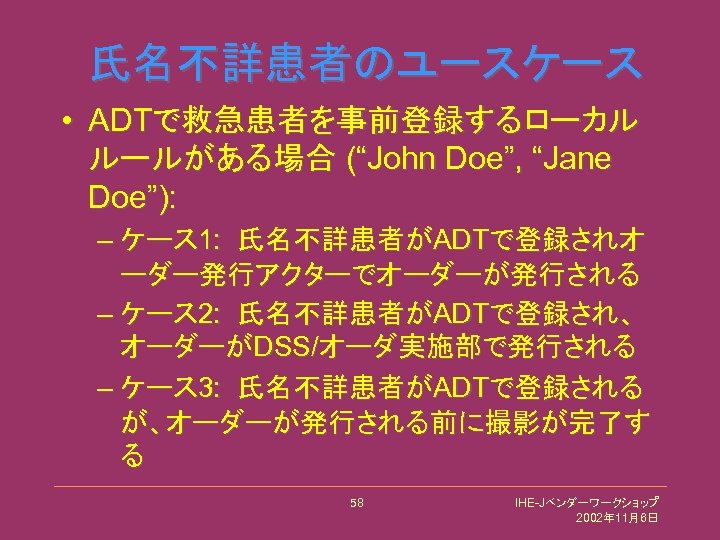

氏名不詳患者のユースケース • ADTで救急患者を事前登録するローカル ルールがある場合 (“John Doe”, “Jane Doe”): – ケース 1: 氏名不詳患者がADTで登録されオ ーダー発行アクターでオーダーが発行される – ケース 2: 氏名不詳患者がADTで登録され、 オーダーがDSS/オーダ実施部で発行される – ケース 3: 氏名不詳患者がADTで登録される が、オーダーが発行される前に撮影が完了す る 58 IHE-Jベンダーワークショップ 2002年 11月6日

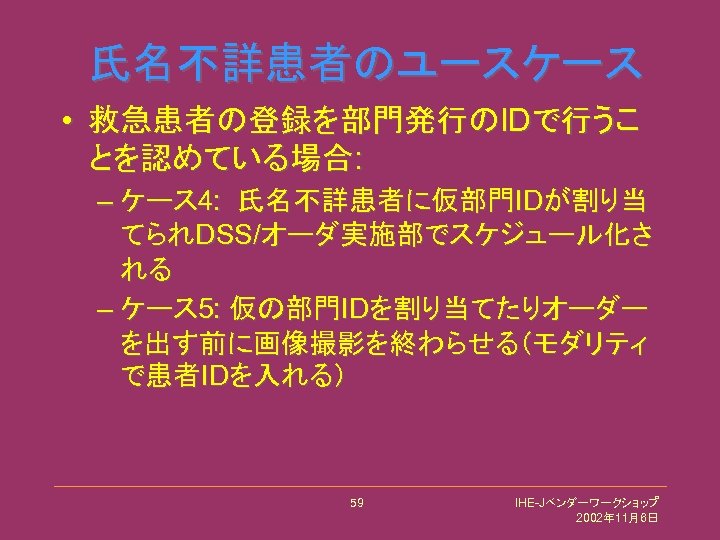

氏名不詳患者のユースケース • 救急患者の登録を部門発行のIDで行うこ とを認めている場合: – ケース 4: 氏名不詳患者に仮部門IDが割り当 てられDSS/オーダ実施部でスケジュール化さ れる – ケース 5: 仮の部門IDを割り当てたりオーダー を出す前に画像撮影を終わらせる（モダリティ で患者IDを入れる） 59 IHE-Jベンダーワークショップ 2002年 11月6日

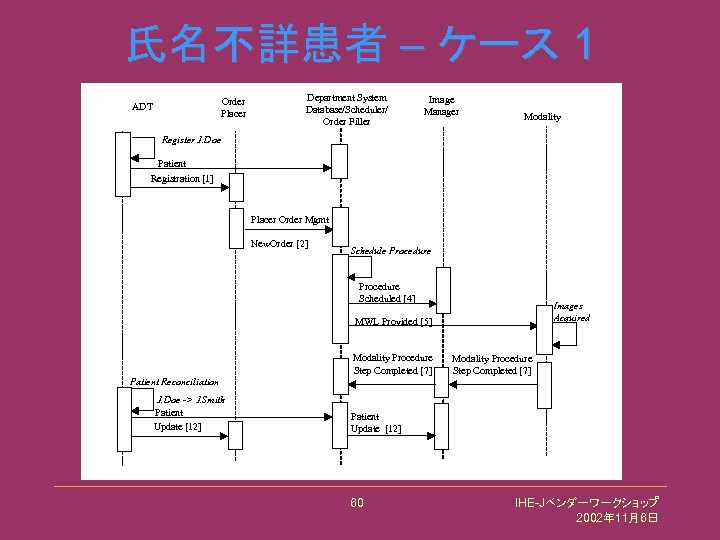

氏名不詳患者 – ケース 1 Order Placer ADT Department System Database/Scheduler/ Order Filler Image Manager Modality Register J. Doe Patient Registration [1] Placer Order Mgmt New. Order [2] Schedule Procedure Scheduled [4] Images Acquired MWL Provided [5] Patient Reconciliation J. Doe -> J. Smith Patient Update [12] Modality Procedure Step Completed [7] Patient Update [12] 60 IHE-Jベンダーワークショップ 2002年 11月6日

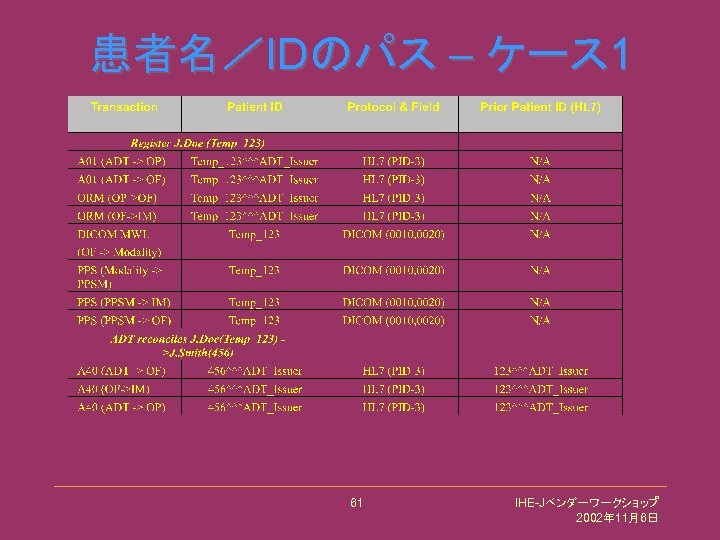

患者名／IDのパス – ケース 1 61 IHE-Jベンダーワークショップ 2002年 11月6日
氏名不詳患者 – ケース 2 Order Placer ADT Department System Database/Scheduler/ Order Filler Image Manager Modality Register J. Doe Patient Registration [1] Filler Order Mgmt New Order[3] Schedule Procedure Scheduled [4] Images Acquired MWL Provided [5] Patient Reconciliation J. Doe -> J. Smith Patient Update [12] Modality Procedure Step Completed [7] Patient Update [12] 62 IHE-Jベンダーワークショップ 2002年 11月6日

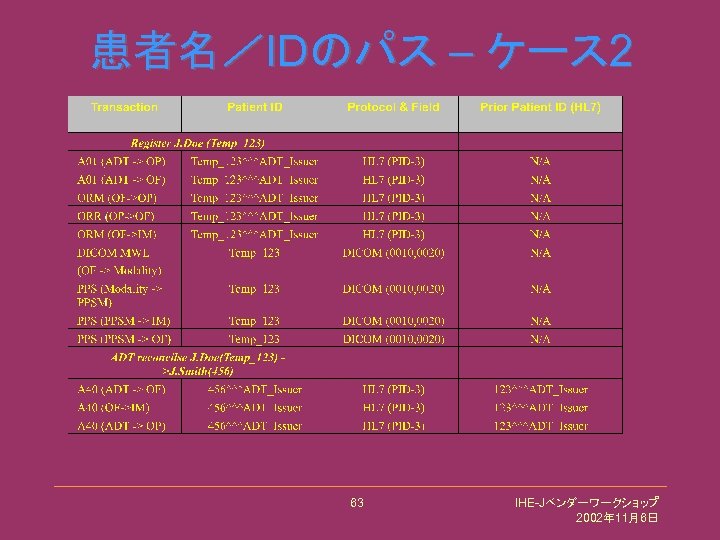

患者名／IDのパス – ケース 2 63 IHE-Jベンダーワークショップ 2002年 11月6日

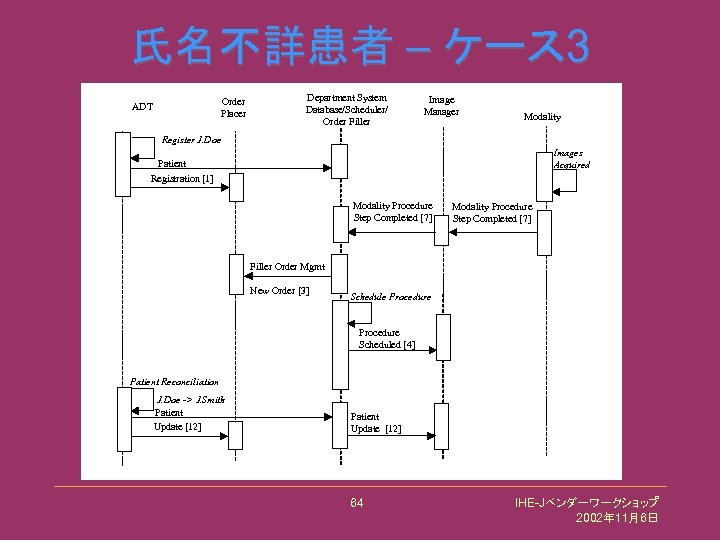

氏名不詳患者 – ケース 3 Order Placer ADT Department System Database/Scheduler/ Order Filler Image Manager Modality Register J. Doe Images Acquired Patient Registration [1] Modality Procedure Step Completed [7] Filler Order Mgmt New Order [3] Schedule Procedure Scheduled [4] Patient Reconciliation J. Doe -> J. Smith Patient Update [12] 64 IHE-Jベンダーワークショップ 2002年 11月6日

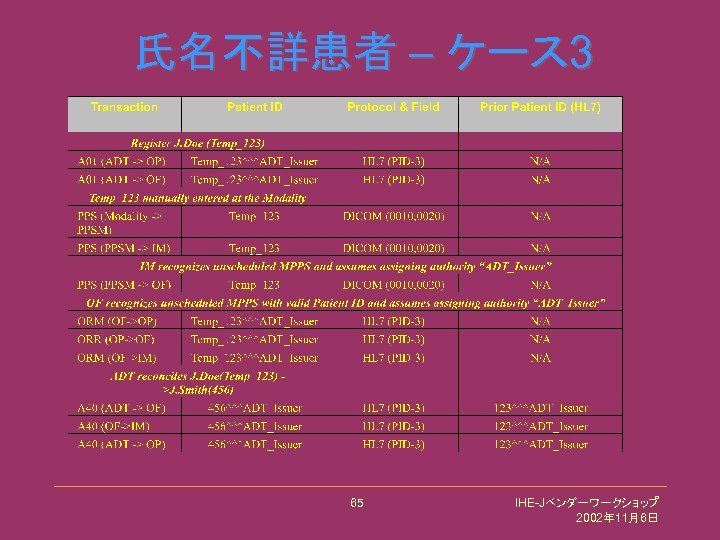

氏名不詳患者 – ケース 3 65 IHE-Jベンダーワークショップ 2002年 11月6日

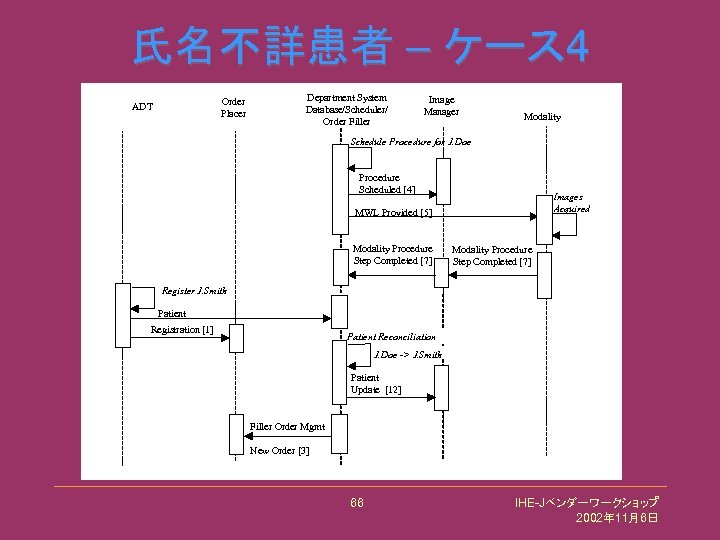

氏名不詳患者 – ケース 4 Order Placer ADT Department System Database/Scheduler/ Order Filler Image Manager Modality Schedule Procedure for J. Doe Procedure Scheduled [4] Images Acquired MWL Provided [5] Modality Procedure Step Completed [7] Register J. Smith Patient Registration [1] Patient Reconciliation J. Doe -> J. Smith Patient Update [12] Filler Order Mgmt New Order [3] 66 IHE-Jベンダーワークショップ 2002年 11月6日

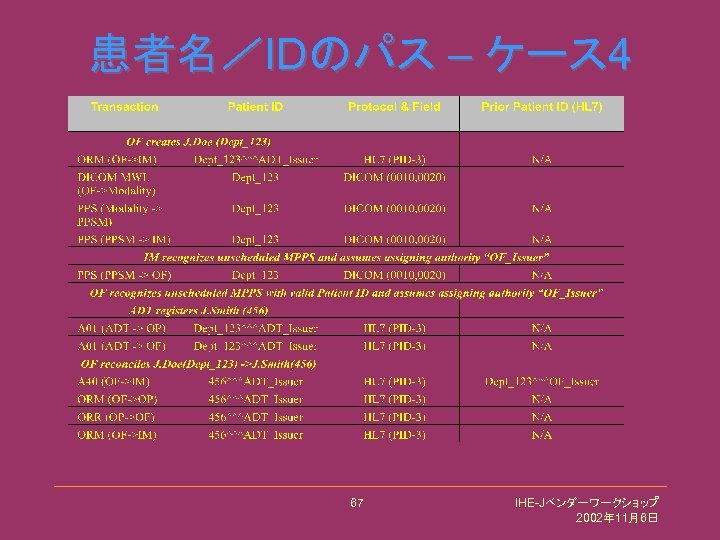

患者名／IDのパス – ケース 4 67 IHE-Jベンダーワークショップ 2002年 11月6日

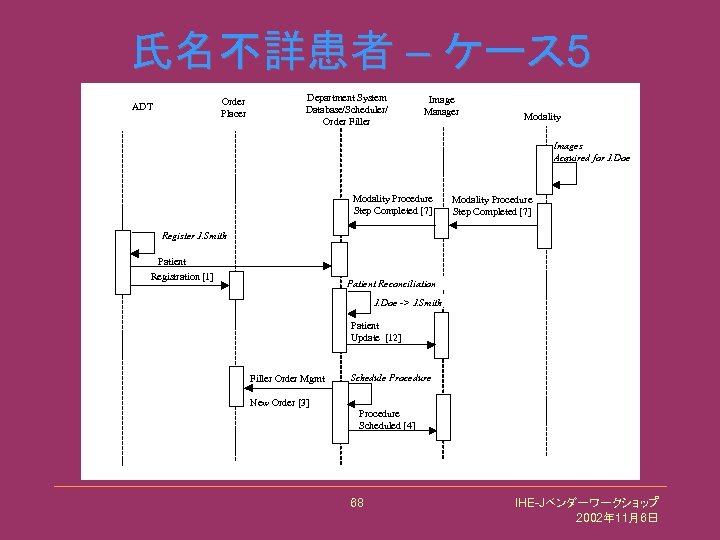

氏名不詳患者 – ケース 5 Order Placer ADT Department System Database/Scheduler/ Order Filler Image Manager Modality Images Acquired for J. Doe Modality Procedure Step Completed [7] Register J. Smith Patient Registration [1] Patient Reconciliation J. Doe -> J. Smith Patient Update [12] Filler Order Mgmt Schedule Procedure New Order [3] Procedure Scheduled [4] 68 IHE-Jベンダーワークショップ 2002年 11月6日

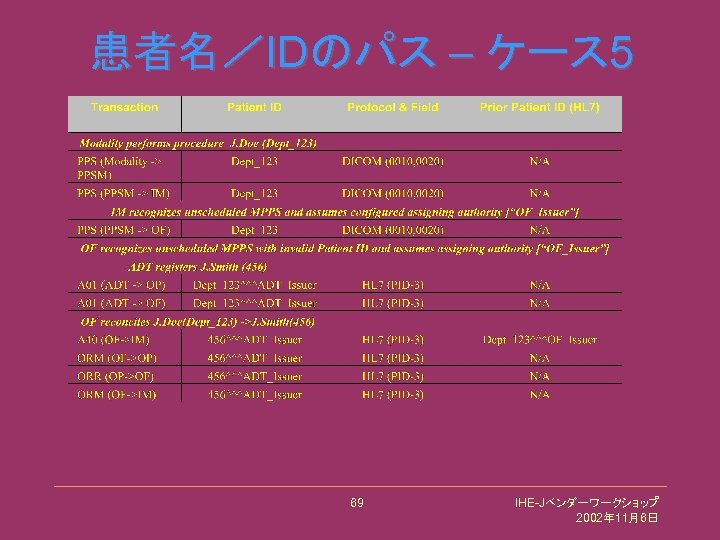

患者名／IDのパス – ケース 5 69 IHE-Jベンダーワークショップ 2002年 11月6日

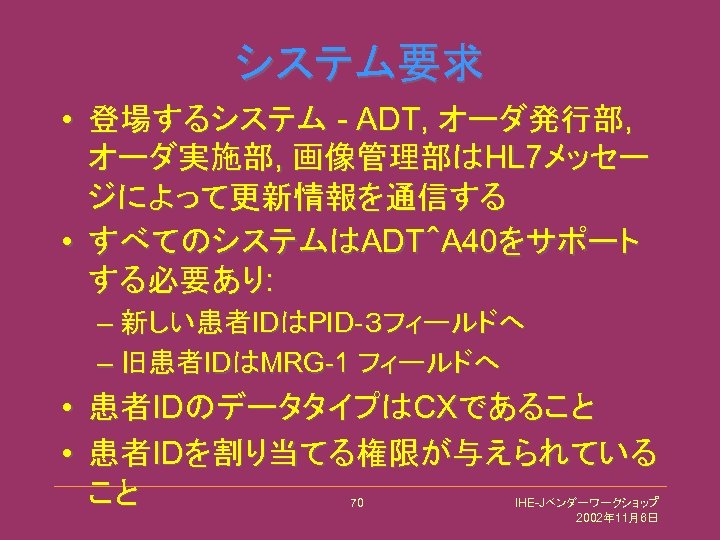

システム要求 • 登場するシステム - ADT, オーダ発行部, オーダ実施部, 画像管理部はHL 7メッセー ジによって更新情報を通信する • すべてのシステムはADT＾A 40をサポート する必要あり: – 新しい患者IDはPID-３フィールドへ – 旧患者IDはMRG-1 フィールドへ • 患者IDのデータタイプはCXであること • 患者IDを割り当てる権限が与えられている こと 70 IHE-Jベンダーワークショップ 2002年 11月6日

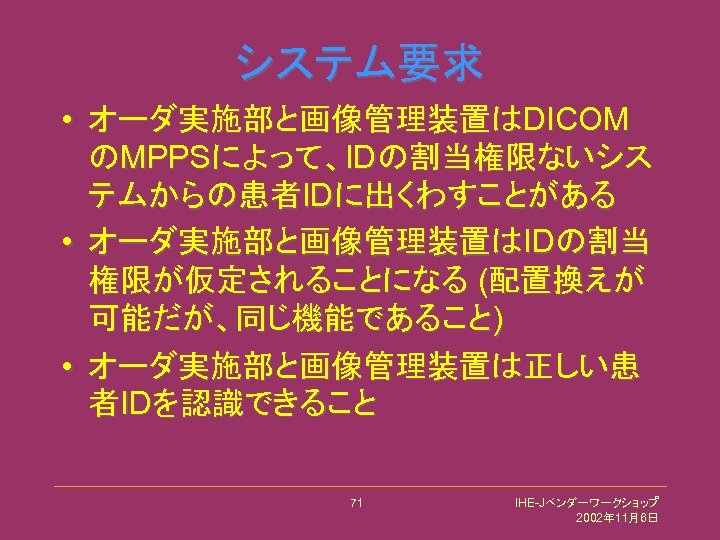

システム要求 • オーダ実施部と画像管理装置はDICOM のMPPSによって、IDの割当権限ないシス テムからの患者IDに出くわすことがある • オーダ実施部と画像管理装置はIDの割当 権限が仮定されることになる (配置換えが 可能だが、同じ機能であること) • オーダ実施部と画像管理装置は正しい患 者IDを認識できること 71 IHE-Jベンダーワークショップ 2002年 11月6日

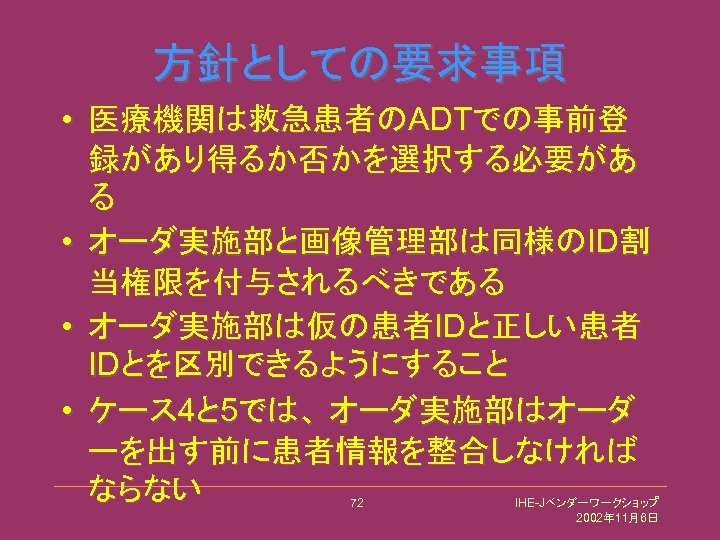

方針としての要求事項 • 医療機関は救急患者のADTでの事前登 録があり得るか否かを選択する必要があ る • オーダ実施部と画像管理部は同様のID割 当権限を付与されるべきである • オーダ実施部は仮の患者IDと正しい患者 IDとを区別できるようにすること • ケース 4と 5では、 オーダ実施部はオーダ ーを出す前に患者情報を整合しなければ ならない 72 IHE-Jベンダーワークショップ 2002年 11月6日

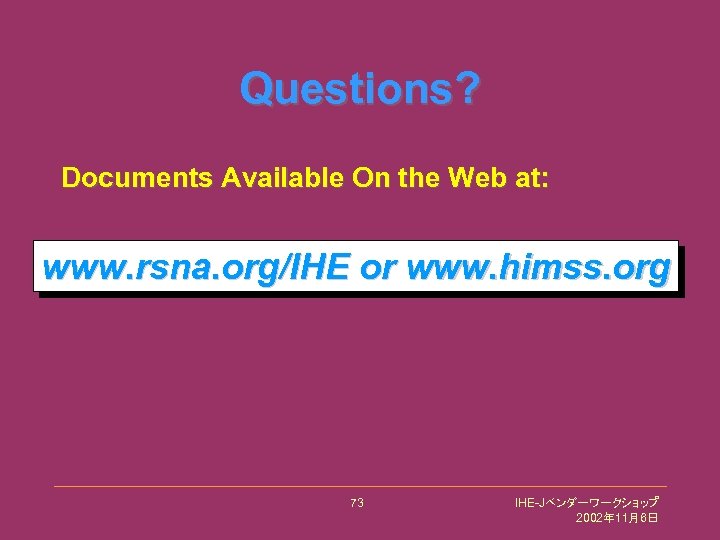

Questions? Documents Available On the Web at: www. rsna. org/IHE or www. himss. org 73 IHE-Jベンダーワークショップ 2002年 11月6日
