Иерархия уровней и средств автоматизации в различных видах

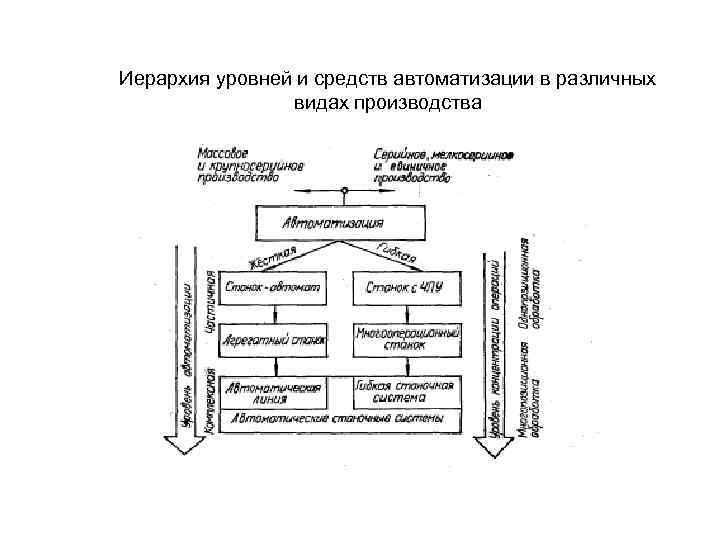

Иерархия уровней и средств автоматизации в различных видах производства

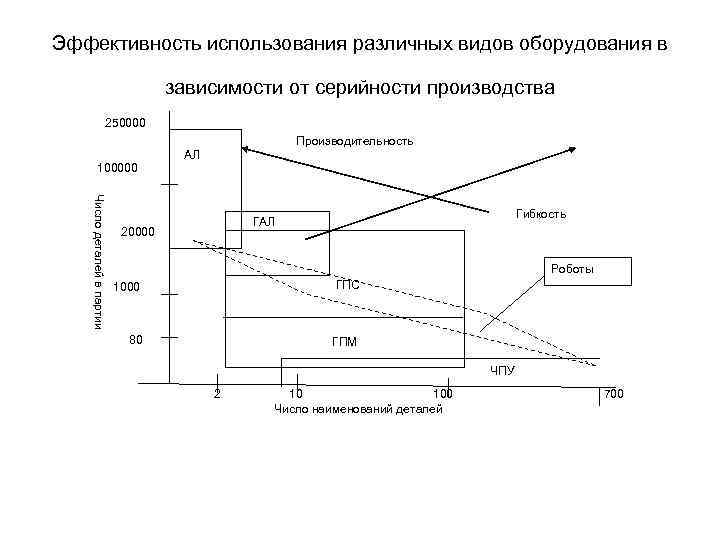

Эффективность использования различных видов оборудования в зависимости от серийности производства 250000 Производительность 100000 АЛ Число деталей в партии Гибкость ГАЛ 20000 Роботы 1000 ГПС 80 ГПМ ЧПУ 2 10 100 Число наименований деталей 700

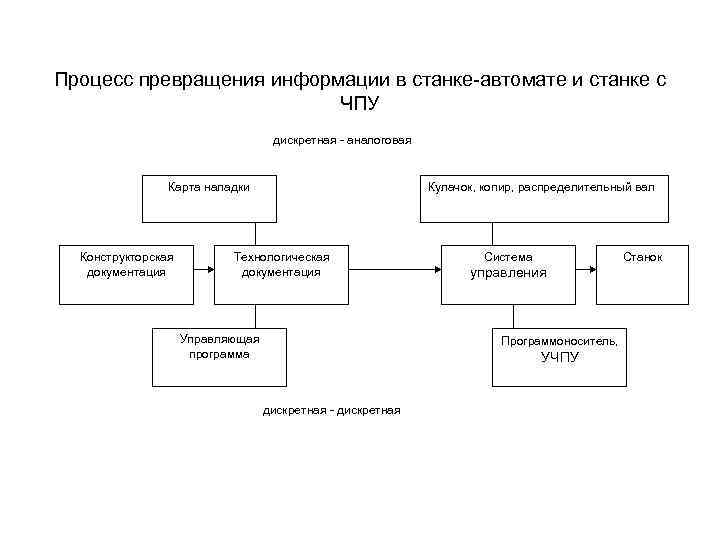

Процесс превращения информации в станке-автомате и станке с ЧПУ дискретная - аналоговая Карта наладки Конструкторская документация Кулачок, копир, распределительный вал Технологическая документация Управляющая программа Система Станок управления Программоноситель, УЧПУ дискретная - дискретная

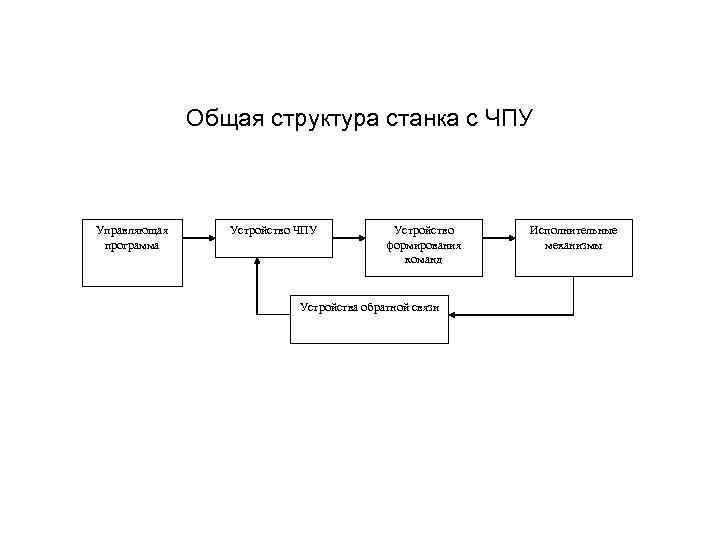

Общая структура станка с ЧПУ Управляющая программа Устройство ЧПУ Устройство формирования команд Устройства обратной связи Исполнительные механизмы

Концентрация операций при обработке на станке с ЧПУ Коэффициент концентрации операций К=Аб/Ачпу, . Коэффициент экономической эффективности применения станка с ЧПУ , где n - количество деталей в партии.

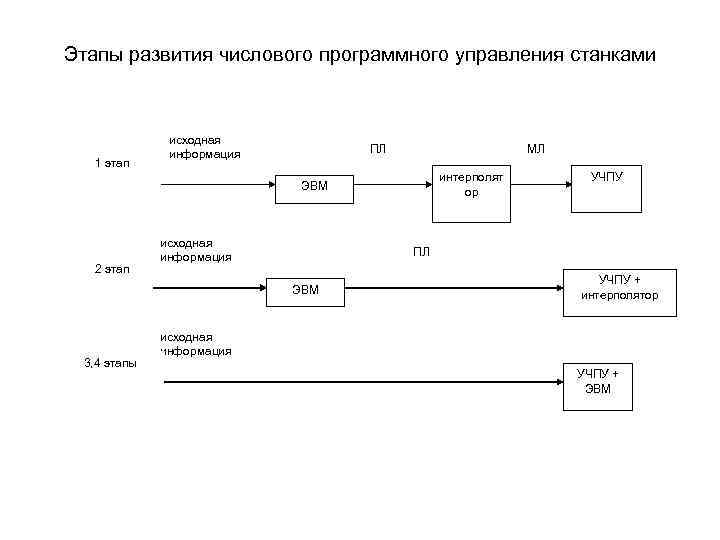

Этапы развития числового программного управления станками 1 этап исходная информация ПЛ МЛ интерполят ор ЭВМ 2 этап исходная информация ПЛ ЭВМ 3, 4 этапы УЧПУ + интерполятор исходная информация УЧПУ + ЭВМ
