IDL 高级培训基础篇基础篇语法基础 1 变量及其属性

IDL 高级培训基础篇

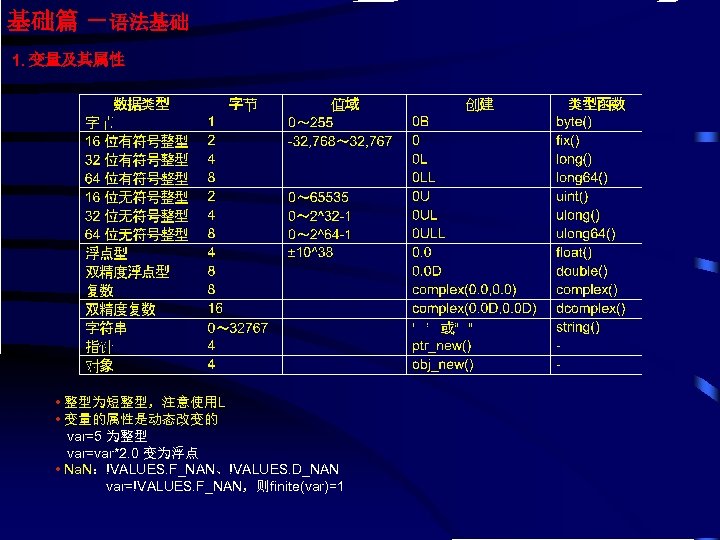

基础篇－语法基础 1. 变量及其属性 • 整型为短整型，注意使用L • 变量的属性是动态改变的 var=5 为整型 var=var*2. 0 变为浮点 • Na. N：!VALUES. F_NAN、!VALUES. D_NAN var=!VALUES. F_NAN，则finite(var)=1

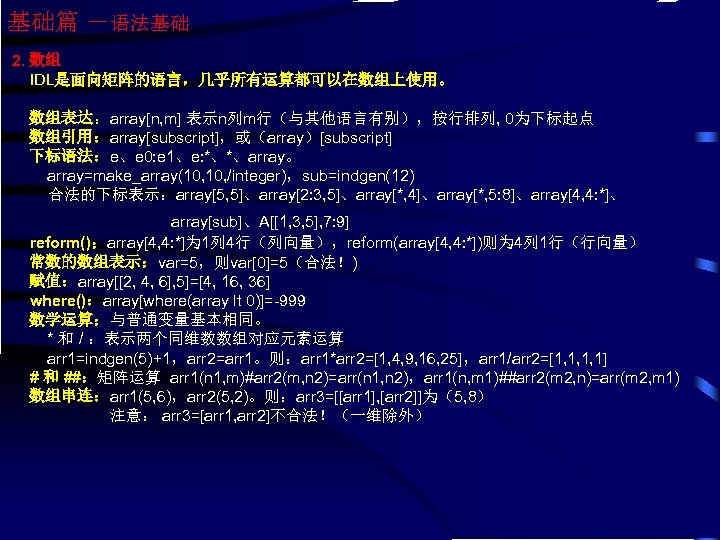

基础篇－语法基础 2. 数组 IDL是面向矩阵的语言，几乎所有运算都可以在数组上使用。数组表达：array[n, m] 表示n列m行（与其他语言有别），按行排列, 0为下标起点数组引用：array[subscript]，或（array）[subscript] 下标语法：e、e 0: e 1、e: *、*、array。 array=make_array(10, /integer)，sub=indgen(12) 合法的下标表示：array[5, 5]、array[2: 3, 5]、array[*, 4]、array[*, 5: 8]、array[4, 4: *]、 array[sub]、A[[1, 3, 5], 7: 9] reform()：array[4, 4: *]为 1列 4行（列向量），reform(array[4, 4: *])则为 4列 1行（行向量）常数的数组表示：var=5，则var[0]=5（合法！) 赋值：array[[2, 4, 6], 5]=[4, 16, 36] where()：array[where(array lt 0)]=-999 数学运算：与普通变量基本相同。 * 和 / ：表示两个同维数数组对应元素运算 arr 1=indgen(5)+1，arr 2=arr 1。则：arr 1*arr 2=[1, 4, 9, 16, 25]，arr 1/arr 2=[1, 1, 1, 1] # 和 ##：矩阵运算 arr 1(n 1, m)#arr 2(m, n 2)=arr(n 1, n 2)，arr 1(n, m 1)##arr 2(m 2, n)=arr(m 2, m 1) 数组串连：arr 1(5, 6)，arr 2(5, 2)。则：arr 3=[[arr 1], [arr 2]]为（5, 8）注意： arr 3=[arr 1, arr 2]不合法！（一维除外）

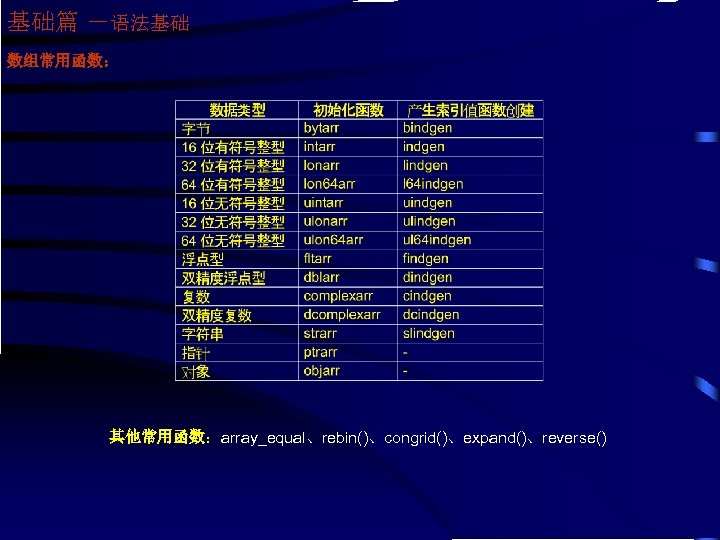

基础篇－语法基础数组常用函数：其他常用函数：array_equal、rebin()、congrid()、expand()、reverse()

基础篇－语法基础 3. 结构一种复合变量，它可以将多种类型的数据存储在一个变量中，对于表示意义相关的数据、程序间交换数据均非常有意义。类型及定义命名结构：dot={PIXEL , x: 128 , y: 236 , color: bytarr(3)}，定义后可使用FIXEL定义其他结构 dot 1={PIXEL , x: 58 , y: 46 , color: [255, 0, 255]}、 dot 2={PIXEL , 58 , 46 , [255, 0, 255]}、dot 3= {PIXEL} 匿名结构：person={name: ’jack’ , id: 123456 L}，定义后无固定结构，可任意改变 person={name: ’jack’ , id: 123456 L , phone: ’ 123 -4567’} 引用变量引用：使用变量名或变量在结构中的位置索引。如：dot. x或dot. (0) 数组变量：s={arr: indgen(10)}，则s. arr=10将数组所有元素赋值为 10。结构数组定义：dotarr=replicate({PIXEL} , 10)，或dotarr=replicate(dot , 10) 引用：dotarr[1]. x=10、dotarr. x=10将所有结构的x赋值为 10、dotarr. y=indgen(10) 结构中的变量的类型和（数组）大小结构定义后，各变量的数据类型以及数组变量的维数均不可改变。当使用中出现不一致时向原类型转换，不能转换时报错。 var=dot. x*1. 0=128. 0，为浮点，而dot. x=dot仍为整型。 s. arr=-indgen(8)会改变s. arr中前8个元素的值，而s. arr=-indgen(11)会出错。结构继承 dot 3 d={POINT , INHERITS PIXEL , z: 0} 常用函数 creat_struct()、n_tags()、tag_names()、struct_assign()

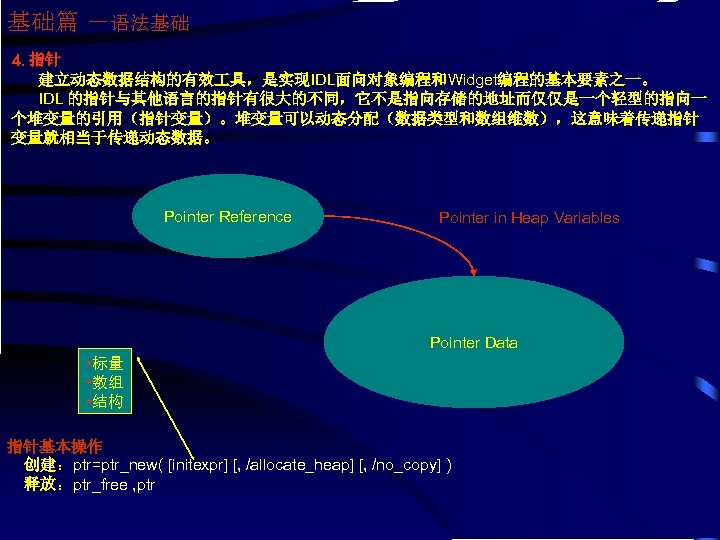

基础篇－语法基础 4. 指针建立动态数据结构的有效具，是实现IDL面向对象编程和Widget编程的基本要素之一。 IDL 的指针与其他语言的指针有很大的不同，它不是指向存储的地址而仅仅是一个轻型的指向一个堆变量的引用（指针变量）。堆变量可以动态分配（数据类型和数组维数），这意味着传递指针变量就相当于传递动态数据。 Pointer Reference Pointer in Heap Variables Pointer Data • 标量 • 数组 • 结构指针基本操作创建：ptr=ptr_new( [initexpr] [, /allocate_heap] [, /no_copy] ) 释放：ptr_free , ptr

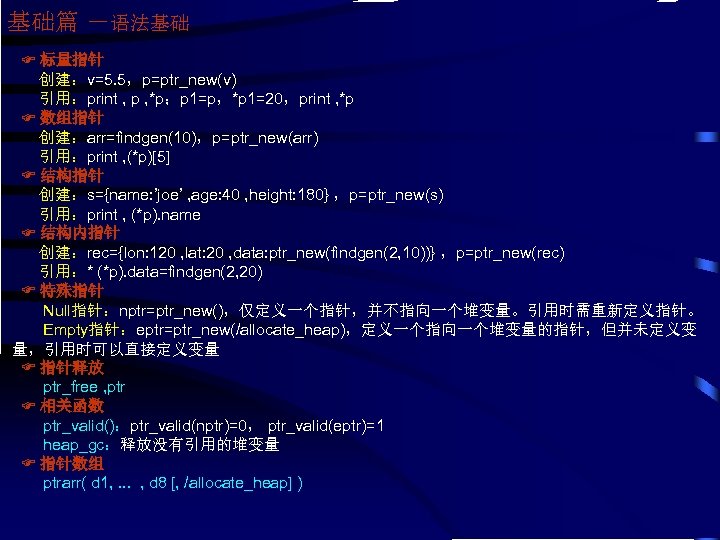

基础篇－语法基础标量指针创建：v=5. 5，p=ptr_new(v) 引用：print , p , *p；p 1=p，*p 1=20，print , *p 数组指针创建：arr=findgen(10)，p=ptr_new(arr) 引用：print , (*p)[5] 结构指针创建：s={name: ’joe’ , age: 40 , height: 180} ，p=ptr_new(s) 引用：print , (*p). name 结构内指针创建：rec={lon: 120 , lat: 20 , data: ptr_new(findgen(2, 10))} ，p=ptr_new(rec) 引用：* (*p). data=findgen(2, 20) 特殊指针 Null指针：nptr=ptr_new()，仅定义一个指针，并不指向一个堆变量。引用时需重新定义指针。 Empty指针：eptr=ptr_new(/allocate_heap)，定义一个指向一个堆变量的指针，但并未定义变量，引用时可以直接定义变量指针释放 ptr_free , ptr 相关函数 ptr_valid()：ptr_valid(nptr)=0， ptr_valid(eptr)=1 heap_gc：释放没有引用的堆变量指针数组 ptrarr( d 1, . . . , d 8 [, /allocate_heap] )

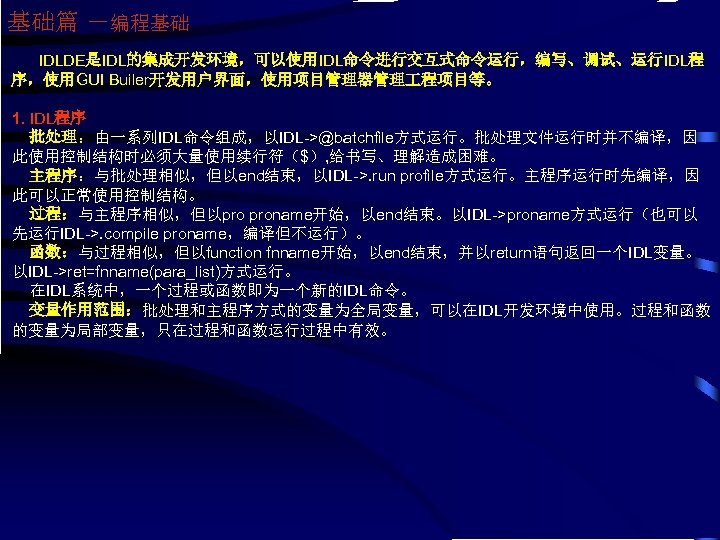

基础篇－编程基础 IDLDE是IDL的集成开发环境，可以使用IDL命令进行交互式命令运行，编写、调试、运行IDL程序，使用GUI Builer开发用户界面，使用项目管理器管理程项目等。 1. IDL程序批处理：由一系列IDL命令组成，以IDL->@batchfile方式运行。批处理文件运行时并不编译，因此使用控制结构时必须大量使用续行符（$）, 给书写、理解造成困难。主程序：与批处理相似，但以end结束，以IDL->. run profile方式运行。主程序运行时先编译，因此可以正常使用控制结构。过程：与主程序相似，但以pro proname开始，以end结束。以IDL->proname方式运行（也可以先运行IDL->. compile proname，编译但不运行）。函数：与过程相似，但以function fnname开始，以end结束，并以return语句返回一个IDL变量。以IDL->ret=fnname(para_list)方式运行。在IDL系统中，一个过程或函数即为一个新的IDL命令。变量作用范围：批处理和主程序方式的变量为全局变量，可以在IDL开发环境中使用。过程和函数的变量为局部变量，只在过程和函数运行过程中有效。

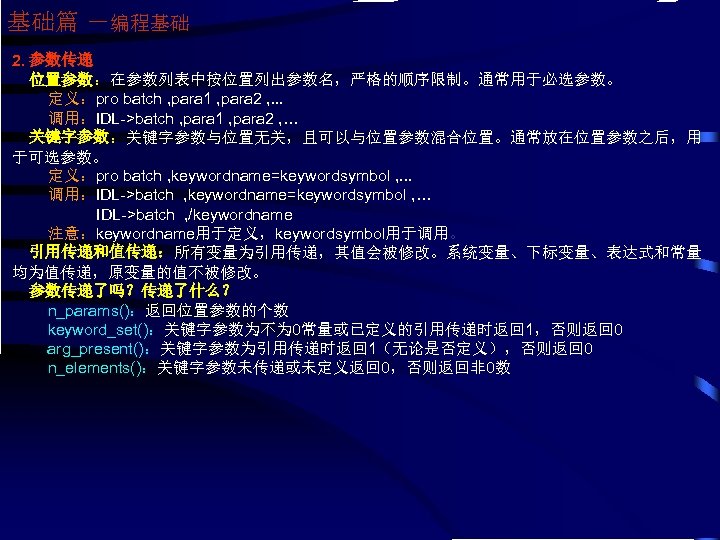

基础篇－编程基础 2. 参数传递位置参数：在参数列表中按位置列出参数名，严格的顺序限制。通常用于必选参数。定义：pro batch , para 1 , para 2 , . . . 调用：IDL->batch , para 1 , para 2 , … 关键字参数：关键字参数与位置无关，且可以与位置参数混合位置。通常放在位置参数之后，用于可选参数。定义：pro batch , keywordname=keywordsymbol , . . . 调用：IDL->batch , keywordname=keywordsymbol , … IDL->batch , /keywordname 注意：keywordname用于定义，keywordsymbol用于调用。引用传递和值传递：所有变量为引用传递，其值会被修改。系统变量、下标变量、表达式和常量均为值传递，原变量的值不被修改。参数传递了吗？传递了什么？ n_params()：返回位置参数的个数 keyword_set()：关键字参数为不为 0常量或已定义的引用传递时返回 1，否则返回 0 arg_present()：关键字参数为引用传递时返回 1（无论是否定义），否则返回 0 n_elements()：关键字参数未传递或未定义返回 0，否则返回非 0数

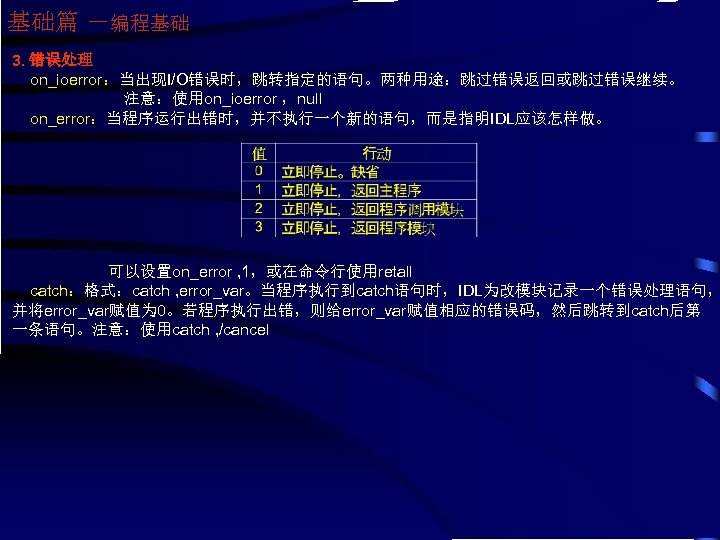

基础篇－编程基础 3. 错误处理 on_ioerror：当出现I/O错误时，跳转指定的语句。两种用途：跳过错误返回或跳过错误继续。注意：使用on_ioerror ，null on_error：当程序运行出错时，并不执行一个新的语句，而是指明IDL应该怎样做。可以设置on_error , 1，或在命令行使用retall catch：格式：catch , error_var。当程序执行到catch语句时，IDL为改模块记录一个错误处理语句，并将error_var赋值为 0。若程序执行出错，则给error_var赋值相应的错误码，然后跳转到catch后第一条语句。注意：使用catch , /cancel

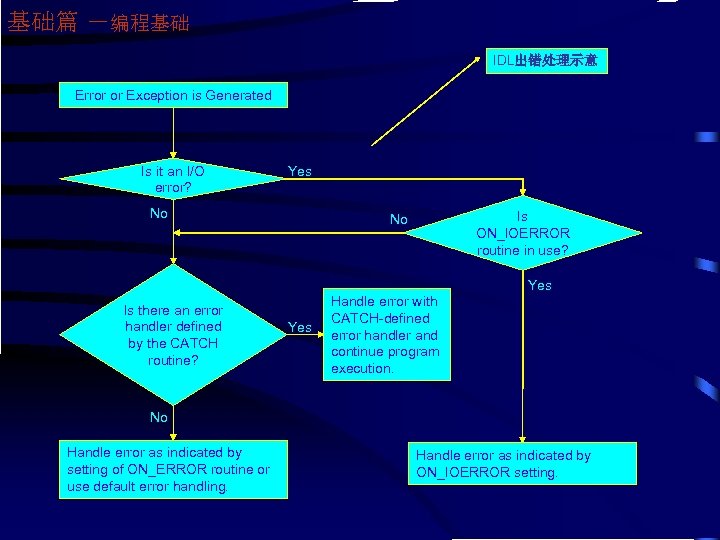

基础篇－编程基础 IDL出错处理示意 Error or Exception is Generated Is it an I/O error? Yes No Is ON_IOERROR routine in use? No Yes Is there an error handler defined by the CATCH routine? Yes Handle error with CATCH-defined error handler and continue program execution. No Handle error as indicated by setting of ON_ERROR routine or use default error handling. Handle error as indicated by ON_IOERROR setting.

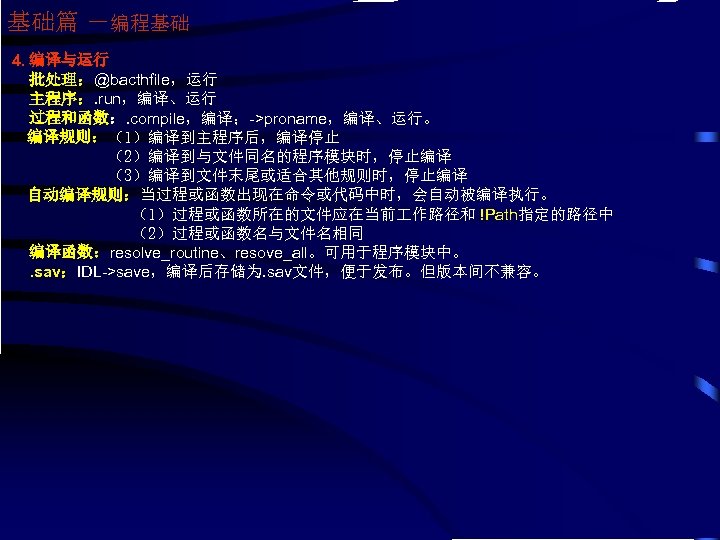

基础篇－编程基础 4. 编译与运行批处理：@bacthfile，运行主程序：. run，编译、运行过程和函数：. compile，编译；->proname，编译、运行。编译规则：（1）编译到主程序后，编译停止（2）编译到与文件同名的程序模块时，停止编译（3）编译到文件末尾或适合其他规则时，停止编译自动编译规则：当过程或函数出现在命令或代码中时，会自动被编译执行。（1）过程或函数所在的文件应在当前作路径和 !Path指定的路径中（2）过程或函数名与文件名相同编译函数：resolve_routine、resove_all。可用于程序模块中。. sav：IDL->save，编译后存储为. sav文件，便于发布。但版本间不兼容。

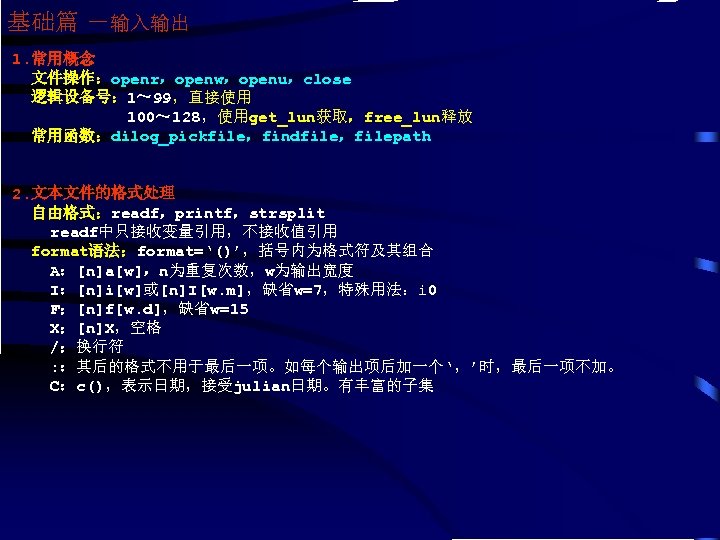

基础篇－输入输出 1. 常用概念文件操作：openr，openw，openu，close 逻辑设备号： 1～ 99，直接使用 100～ 128，使用get_lun获取，free_lun释放常用函数：dilog_pickfile，findfile，filepath 2. 文本文件的格式处理自由格式：readf，printf，strsplit readf中只接收变量引用，不接收值引用 format语法：format=‘()’，括号内为格式符及其组合 A：[n]a[w]，n为重复次数，w为输出宽度 I：[n]i[w]或[n]I[w. m]，缺省w=7，特殊用法：i 0 F：[n]f[w. d]，缺省w=15 X：[n]X，空格 /：换行符 : ：其后的格式不用于最后一项。如每个输出项后加一个‘，’时，最后一项不加。 C：c()，表示日期，接受julian日期。有丰富的子集

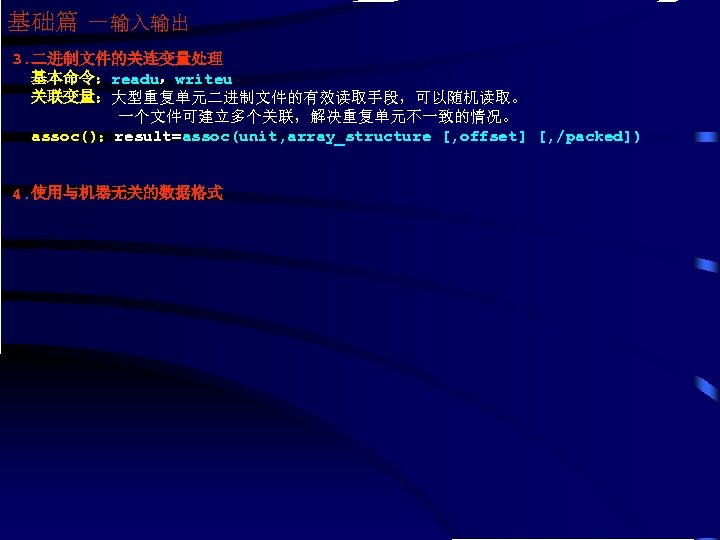

基础篇－输入输出 3. 二进制文件的关连变量处理基本命令：readu，writeu 关联变量：大型重复单元二进制文件的有效读取手段，可以随机读取。一个文件可建立多个关联，解决重复单元不一致的情况。 assoc()：result=assoc(unit, array_structure [, offset] [, /packed]) 4. 使用与机器无关的数据格式

IDL 高级培训直接图形篇

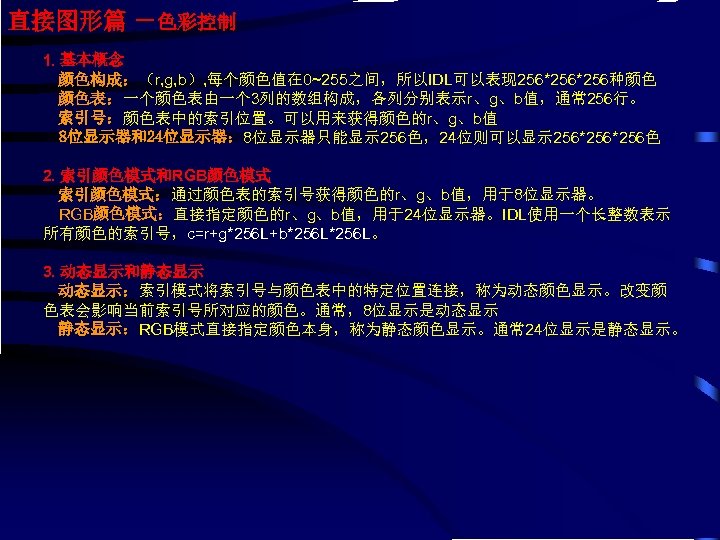

直接图形篇－色彩控制 1. 基本概念颜色构成：（r, g, b）, 每个颜色值在 0~255之间，所以IDL可以表现 256*256种颜色颜色表：一个颜色表由一个 3列的数组构成，各列分别表示r、g、b值，通常 256行。索引号：颜色表中的索引位置。可以用来获得颜色的r、g、b值 8位显示器和24位显示器： 8位显示器只能显示 256色，24位则可以显示 256*256色 2. 索引颜色模式和RGB颜色模式索引颜色模式：通过颜色表的索引号获得颜色的r、g、b值，用于8位显示器。 RGB颜色模式：直接指定颜色的r、g、b值，用于24位显示器。IDL使用一个长整数表示所有颜色的索引号，c=r+g*256 L+b*256 L。 3. 动态显示和静态显示动态显示：索引模式将索引号与颜色表中的特定位置连接，称为动态颜色显示。改变颜色表会影响当前索引号所对应的颜色。通常，8位显示是动态显示静态显示：RGB模式直接指定颜色本身，称为静态颜色显示。通常 24位显示是静态显示。

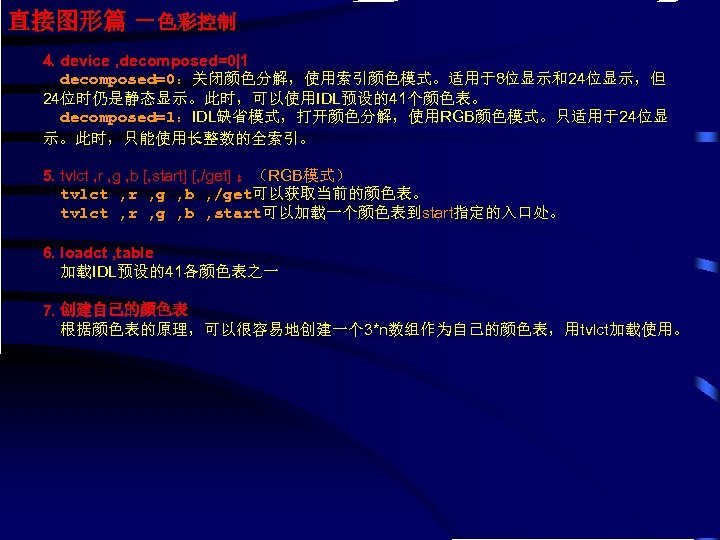

直接图形篇－色彩控制 4. device , decomposed=0|1 decomposed=0：关闭颜色分解，使用索引颜色模式。适用于8位显示和24位显示，但 24位时仍是静态显示。此时，可以使用IDL预设的41个颜色表。 decomposed=1：IDL缺省模式，打开颜色分解，使用RGB颜色模式。只适用于24位显示。此时，只能使用长整数的全索引。 5. tvlct , r , g , b [, start] [, /get] ：（RGB模式） tvlct , r , g , b , /get可以获取当前的颜色表。 tvlct , r , g , b , start可以加载一个颜色表到start指定的入口处。 6. loadct , table 加载IDL预设的41各颜色表之一 7. 创建自己的颜色表根据颜色表的原理，可以很容易地创建一个 3*n数组作为自己的颜色表，用tvlct加载使用。

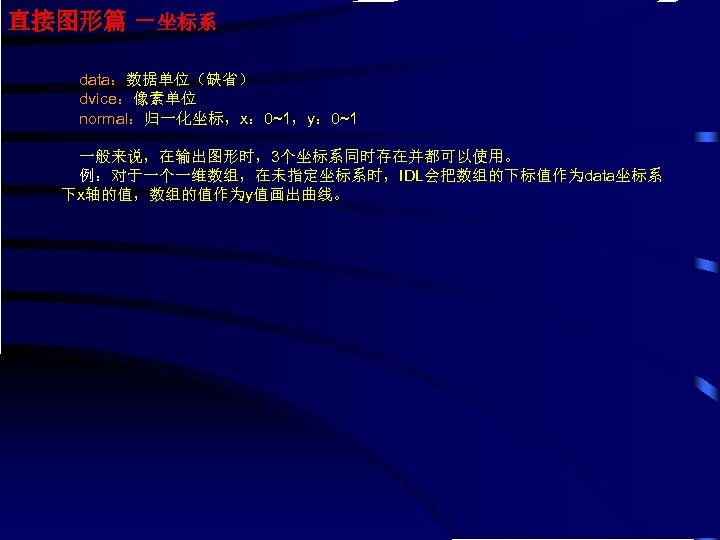

直接图形篇－坐标系 data：数据单位（缺省） dvice：像素单位 normal：归一化坐标，x： 0~1，y： 0~1 一般来说，在输出图形时，3个坐标系同时存在并都可以使用。例：对于一个一维数组，在未指定坐标系时，IDL会把数组的下标值作为data坐标系下x轴的值，数组的值作为y值画出曲线。

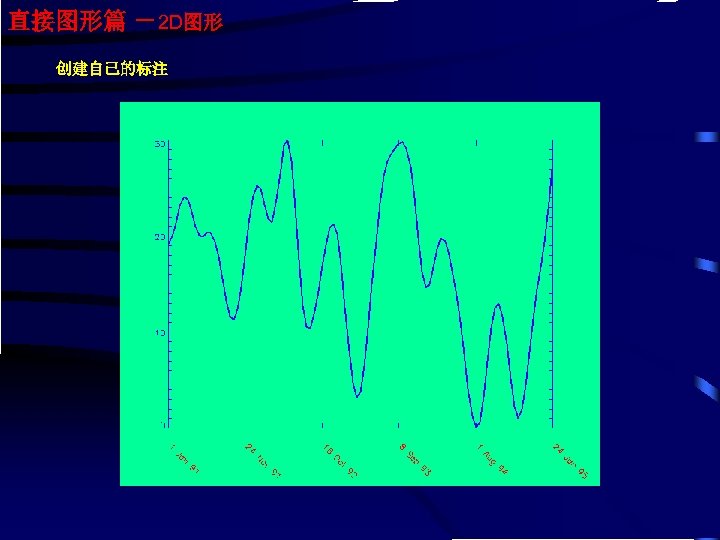

直接图形篇－2 D图形创建自己的标注

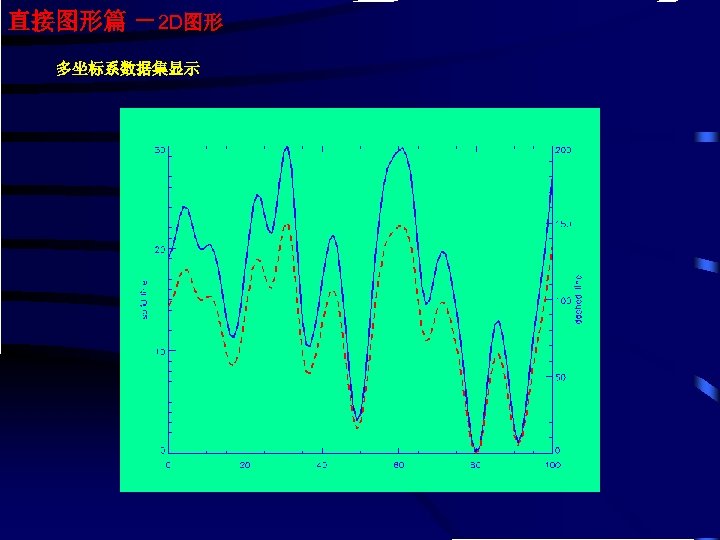

直接图形篇－2 D图形多坐标系数据集显示

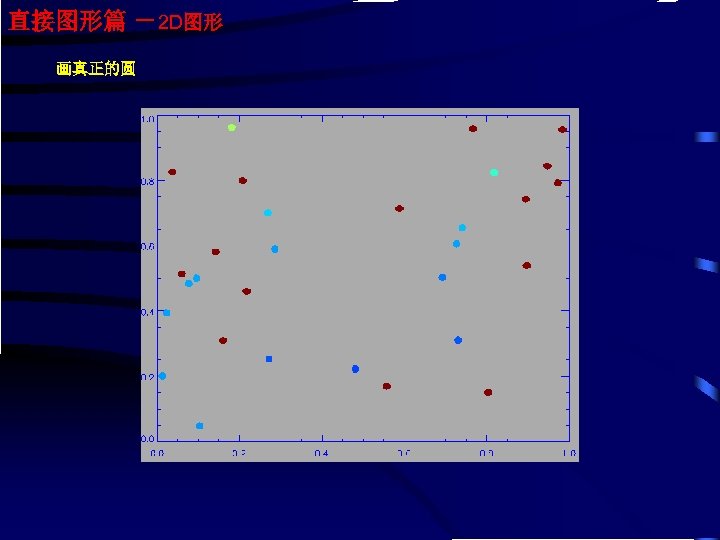

直接图形篇－2 D图形画真正的圆

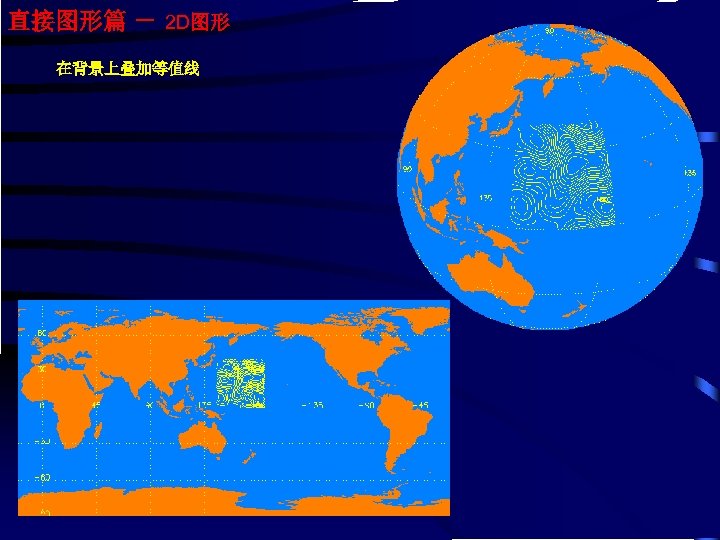

直接图形篇－ 2 D图形在背景上叠加等值线

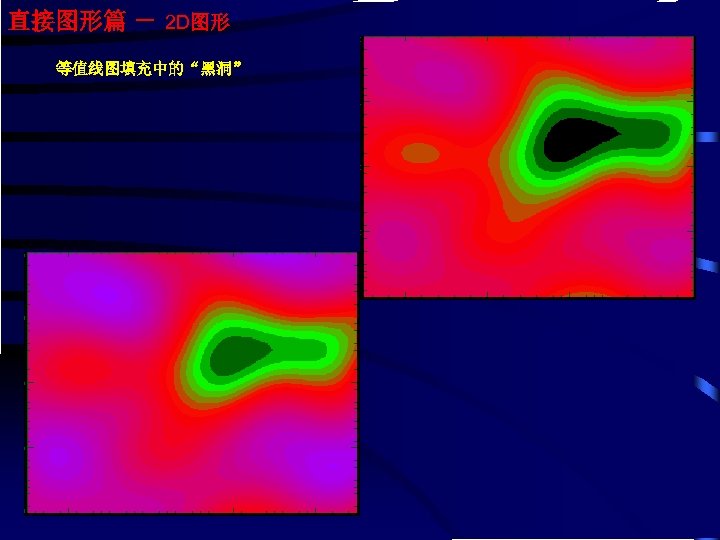

直接图形篇－ 2 D图形等值线图填充中的“黑洞”

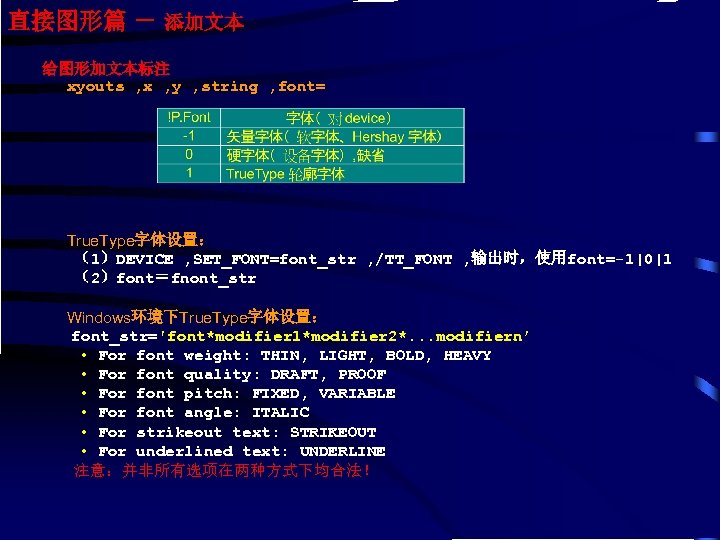

直接图形篇－添加文本给图形加文本标注 xyouts , x , y , string , font= True. Type字体设置：（1）DEVICE , SET_FONT=font_str , /TT_FONT , 输出时，使用font=-1|0|1 （2）font＝fnont_str Windows环境下True. Type字体设置： font_str='font*modifier 1*modifier 2*. . . modifiern’ • For font weight: THIN, LIGHT, BOLD, HEAVY • For font quality: DRAFT, PROOF • For font pitch: FIXED, VARIABLE • For font angle: ITALIC • For strikeout text: STRIKEOUT • For underlined text: UNDERLINE 注意：并非所有选项在两种方式下均合法！

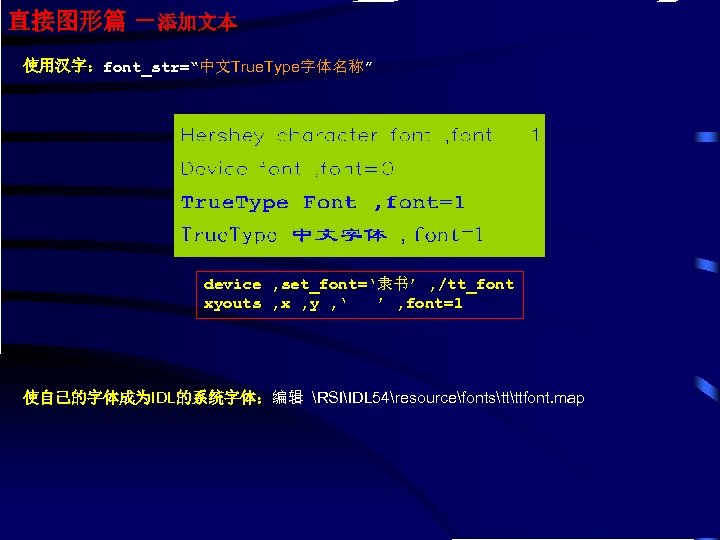

直接图形篇－添加文本使用汉字：font_str=“中文True. Type字体名称” device , set_font=‘隶书’ , /tt_font xyouts , x , y , ‘ ’ , font=1 使自己的字体成为IDL的系统字体：编辑 RSIIDL 54resourcefontsttttfont. map

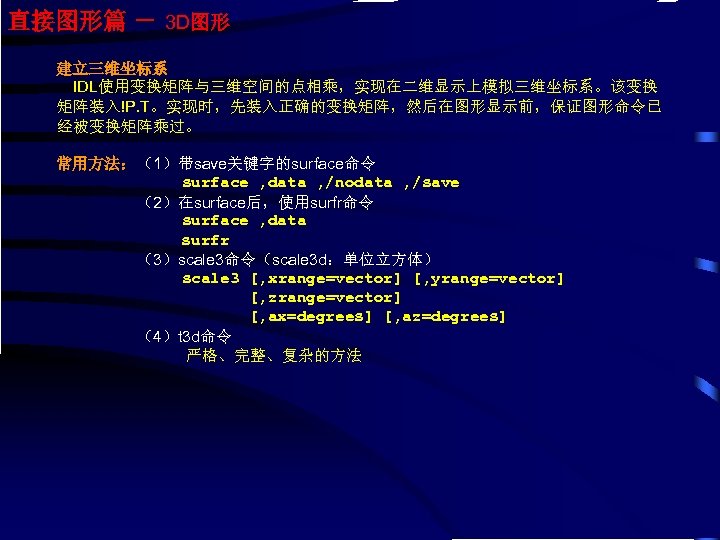

直接图形篇－ 3 D图形建立三维坐标系 IDL使用变换矩阵与三维空间的点相乘，实现在二维显示上模拟三维坐标系。该变换矩阵装入!P. T。实现时，先装入正确的变换矩阵，然后在图形显示前，保证图形命令已经被变换矩阵乘过。常用方法：（1）带save关键字的surface命令 surface , data , /nodata , /save （2）在surface后，使用surfr命令 surface , data surfr （3）scale 3命令（scale 3 d：单位立方体） scale 3 [, xrange=vector] [, yrange=vector] [, zrange=vector] [, ax=degrees] [, az=degrees] （4）t 3 d命令严格、完整、复杂的方法

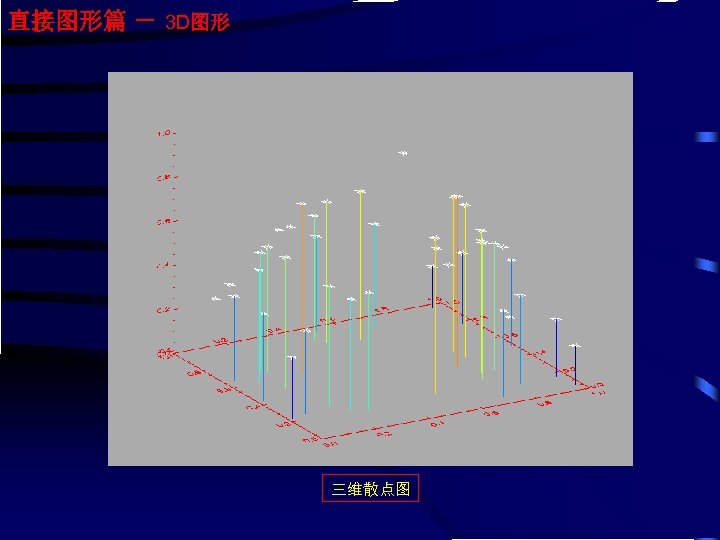

直接图形篇－ 3 D图形三维散点图

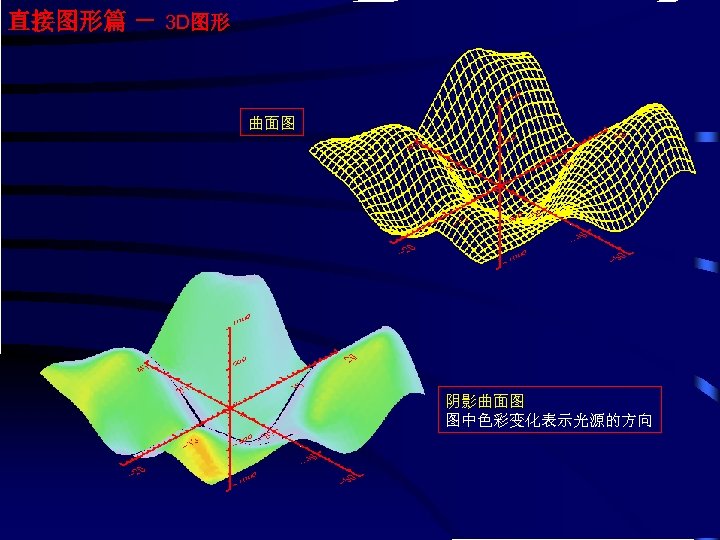

直接图形篇－ 3 D图形曲面图阴影曲面图图中色彩变化表示光源的方向

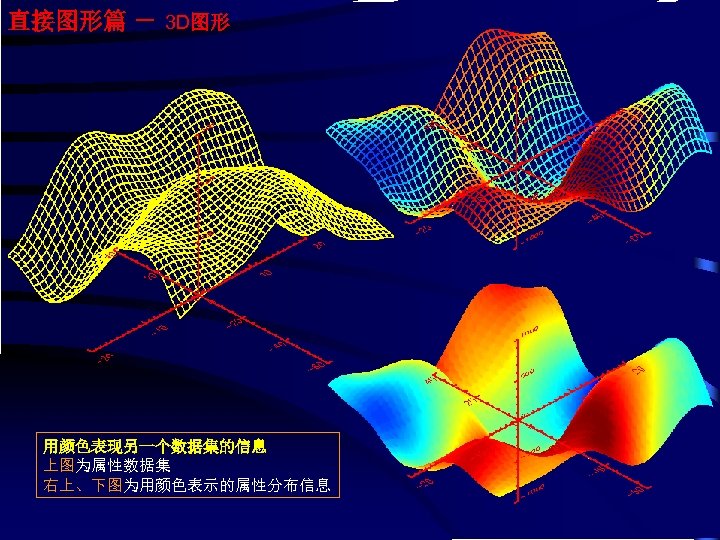

直接图形篇－ 3 D图形用颜色表现另一个数据集的信息上图为属性数据集右上、下图为用颜色表示的属性分布信息

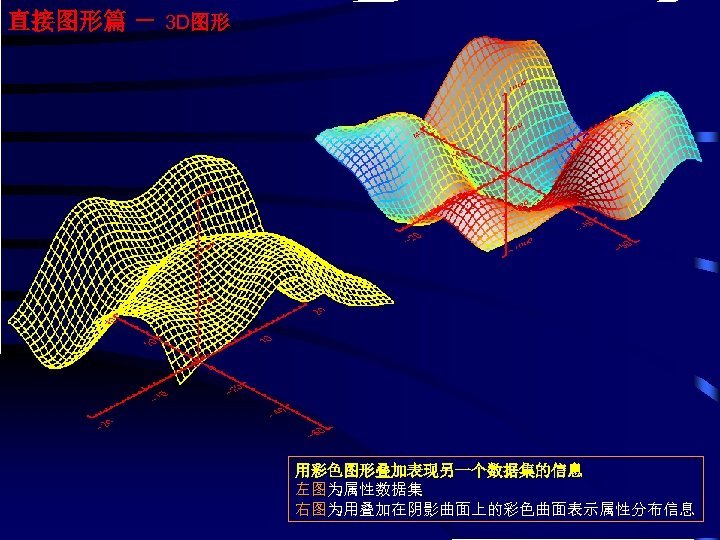

直接图形篇－ 3 D图形用彩色图形叠加表现另一个数据集的信息左图为属性数据集右图为用叠加在阴影曲面上的彩色曲面表示属性分布信息

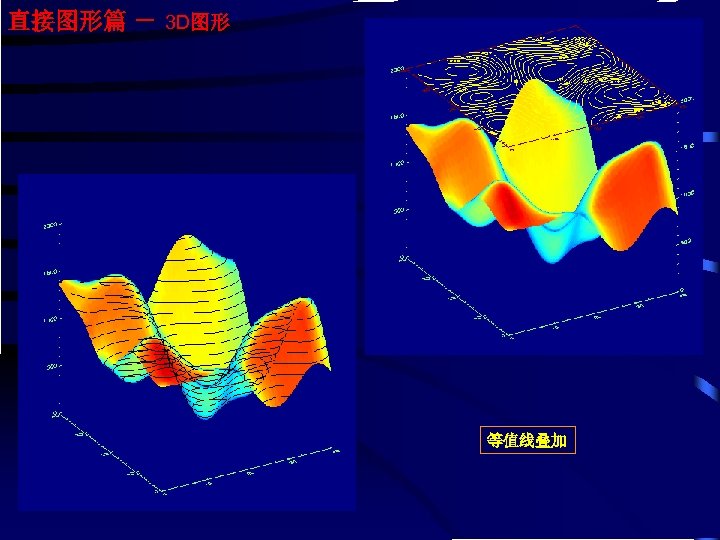

直接图形篇－ 3 D图形等值线叠加

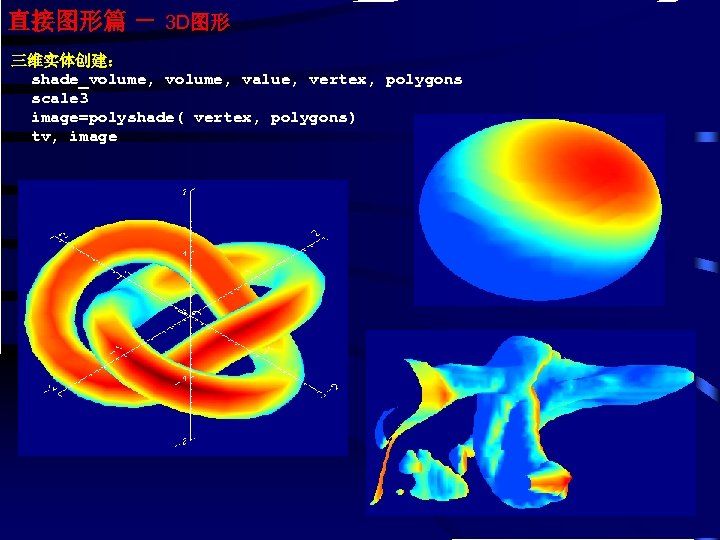

直接图形篇－ 3 D图形三维实体创建： shade_volume, value, vertex, polygons scale 3 image=polyshade( vertex, polygons) tv, image

直接图形篇－图形定位： !p. region=[x 0, x 1, y 0, y 1]（归一化坐标） !p. position=[x 0, x 1, y 0, y 1]（归一化坐标） !x|y|z. margin=[p 1, p 2]（字符个数，会随charsize改变）多数图形命令中都带有margin和position关键字，优先级较！变量高图形位置：指被坐标轴包围的区域可以使用!X|Y|Z. margin、 !p. position设置图形区域包括图形标题其它注释的区域可以使用！P. region设置图形边缘

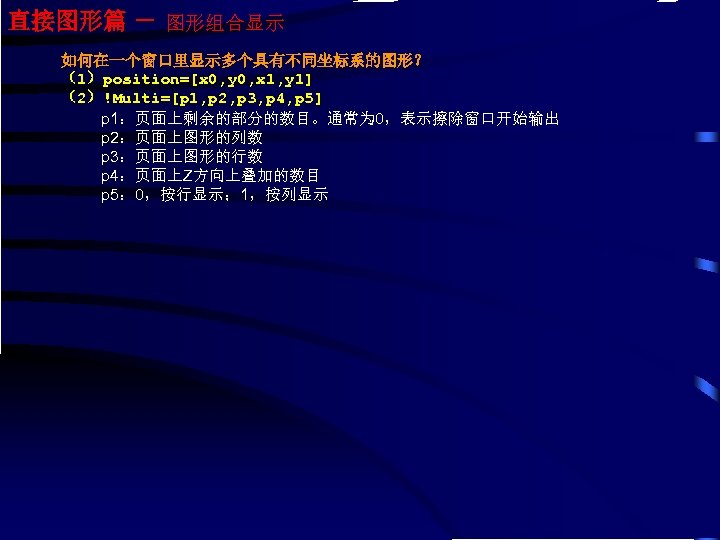

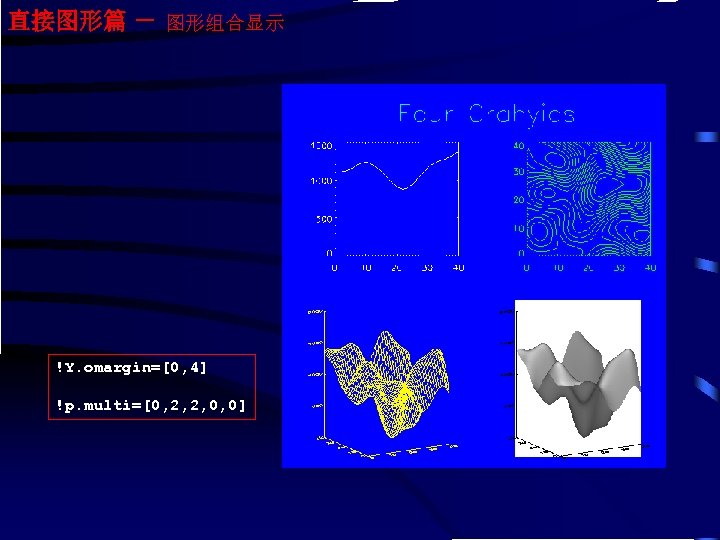

直接图形篇－图形组合显示如何在一个窗口里显示多个具有不同坐标系的图形？（1）position=[x 0, y 0, x 1, y 1] （2）!Multi=[p 1, p 2, p 3, p 4, p 5] p 1：页面上剩余的部分的数目。通常为 0，表示擦除窗口开始输出 p 2：页面上图形的列数 p 3：页面上图形的行数 p 4：页面上Z方向上叠加的数目 p 5： 0，按行显示； 1，按列显示

直接图形篇－图形组合显示 !Y. omargin=[0, 4] !p. multi=[0, 2, 2, 0, 0]

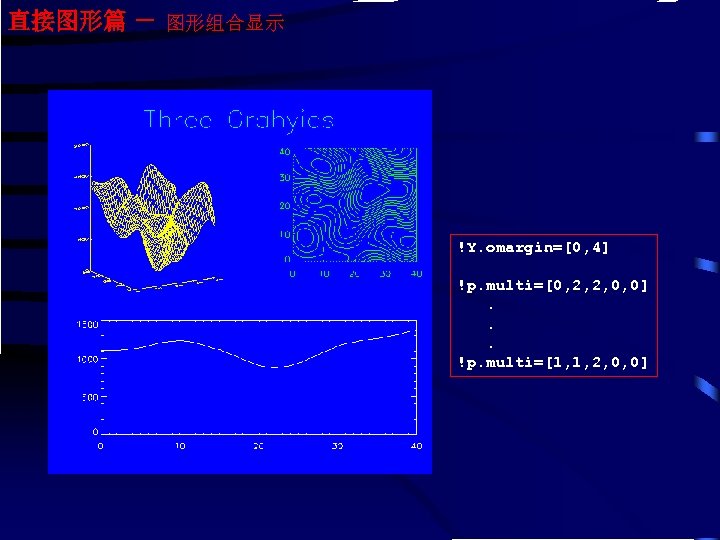

直接图形篇－图形组合显示 !Y. omargin=[0, 4] !p. multi=[0, 2, 2, 0, 0]. . . !p. multi=[1, 1, 2, 0, 0]

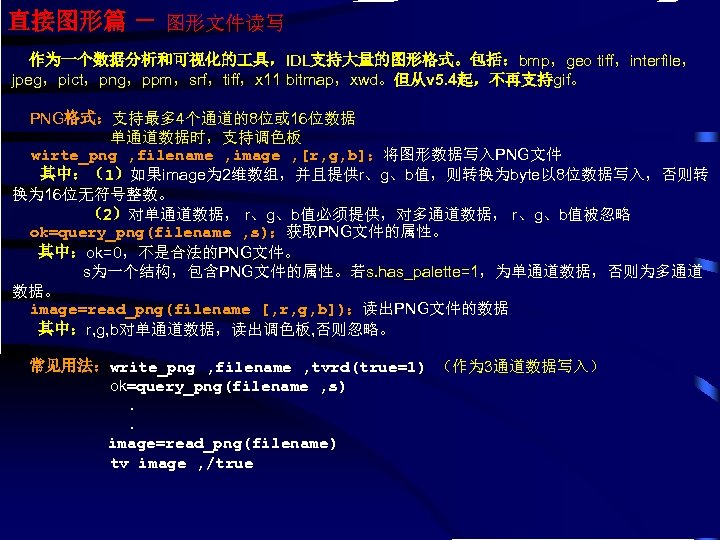

直接图形篇－图形文件读写作为一个数据分析和可视化的具，IDL支持大量的图形格式。包括：bmp，geo tiff，interfile， jpeg，pict，png，ppm，srf，tiff，x 11 bitmap，xwd。但从v 5. 4起，不再支持gif。 PNG格式：支持最多 4个通道的8位或 16位数据单通道数据时，支持调色板 wirte_png , filename , image , [r, g, b]：将图形数据写入PNG文件其中：（1）如果image为 2维数组，并且提供r、g、b值，则转换为byte以 8位数据写入，否则转换为 16位无符号整数。（2）对单通道数据， r、g、b值必须提供，对多通道数据， r、g、b值被忽略 ok=query_png(filename , s)：获取PNG文件的属性。其中：ok=0，不是合法的PNG文件。 s为一个结构，包含PNG文件的属性。若s. has_palette=1，为单通道数据，否则为多通道数据。 image=read_png(filename [, r, g, b])：读出PNG文件的数据其中：r, g, b对单通道数据，读出调色板, 否则忽略。常见用法：write_png , filename , tvrd(true=1) （作为 3通道数据写入） ok=query_png(filename , s). . image=read_png(filename) tv image , /true

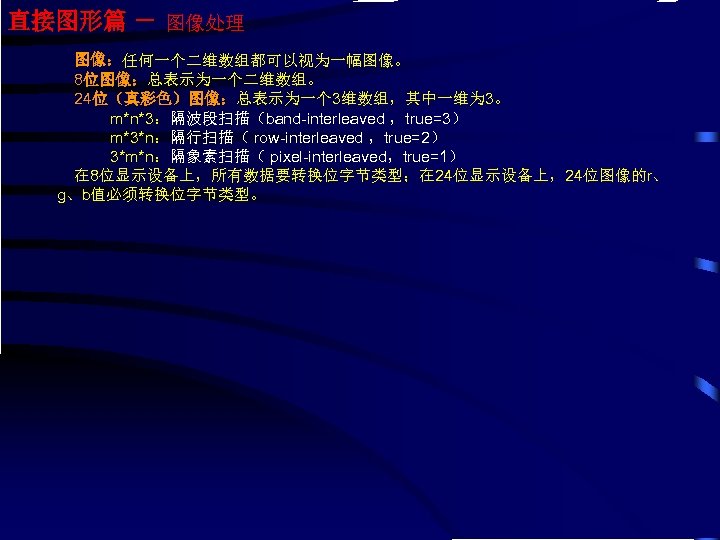

直接图形篇－图像处理图像：任何一个二维数组都可以视为一幅图像。 8位图像：总表示为一个二维数组。 24位（真彩色）图像：总表示为一个 3维数组，其中一维为 3。 m*n*3：隔波段扫描（band-interleaved ，true=3） m*3*n：隔行扫描（ row-interleaved ，true=2） 3*m*n：隔象素扫描（ pixel-interleaved，true=1）在 8位显示设备上，所有数据要转换位字节类型；在 24位显示设备上，24位图像的r、 g、b值必须转换位字节类型。

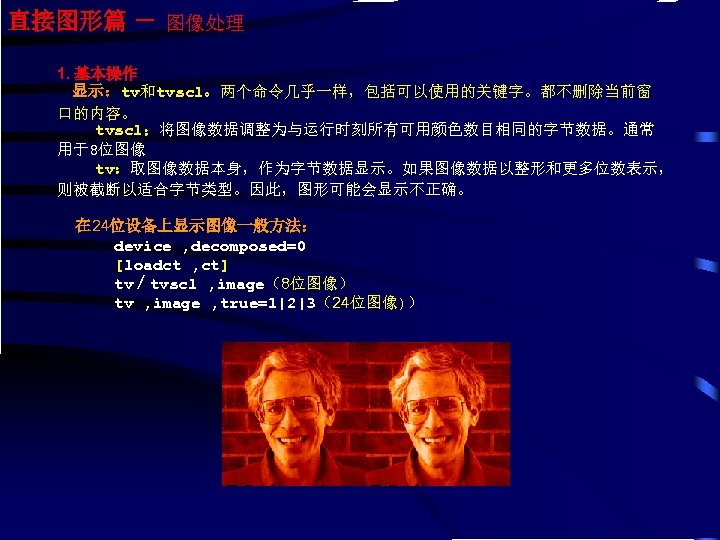

直接图形篇－图像处理 1. 基本操作显示：tv和tvscl。两个命令几乎一样，包括可以使用的关键字。都不删除当前窗口的内容。 tvscl：将图像数据调整为与运行时刻所有可用颜色数目相同的字节数据。通常用于8位图像 tv：取图像数据本身，作为字节数据显示。如果图像数据以整形和更多位数表示，则被截断以适合字节类型。因此，图形可能会显示不正确。在 24位设备上显示图像一般方法： device , decomposed=0 [loadct , ct] tv／tvscl , image（8位图像） tv , image , true=1|2|3（24位图像)）

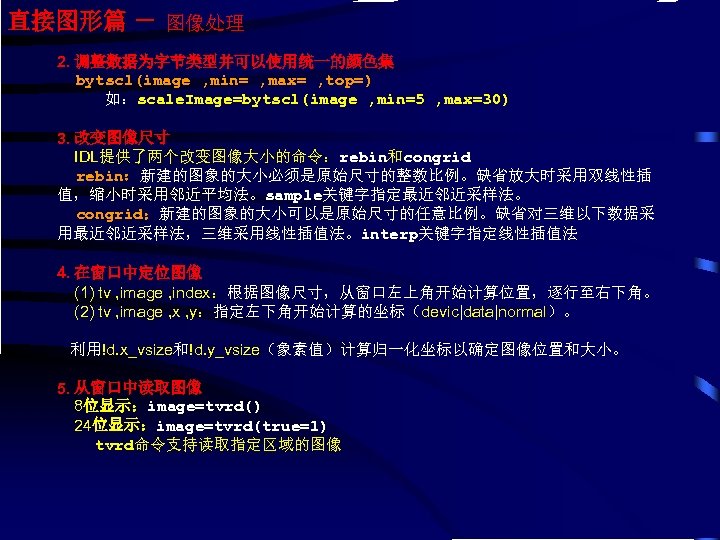

直接图形篇－图像处理 2. 调整数据为字节类型并可以使用统一的颜色集 bytscl(image , min= , max= , top=) 如：scale. Image=bytscl(image , min=5 , max=30) 3. 改变图像尺寸 IDL提供了两个改变图像大小的命令：rebin和congrid rebin：新建的图象的大小必须是原始尺寸的整数比例。缺省放大时采用双线性插值，缩小时采用邻近平均法。sample关键字指定最近邻近采样法。 congrid：新建的图象的大小可以是原始尺寸的任意比例。缺省对三维以下数据采用最近邻近采样法，三维采用线性插值法。interp关键字指定线性插值法 4. 在窗口中定位图像 (1) tv , image , index：根据图像尺寸，从窗口左上角开始计算位置，逐行至右下角。 (2) tv , image , x , y：指定左下角开始计算的坐标（devic|data|normal）。利用!d. x_vsize和!d. y_vsize（象素值）计算归一化坐标以确定图像位置和大小。 5. 从窗口中读取图像 8位显示：image=tvrd() 24位显示：image=tvrd(true=1) tvrd命令支持读取指定区域的图像

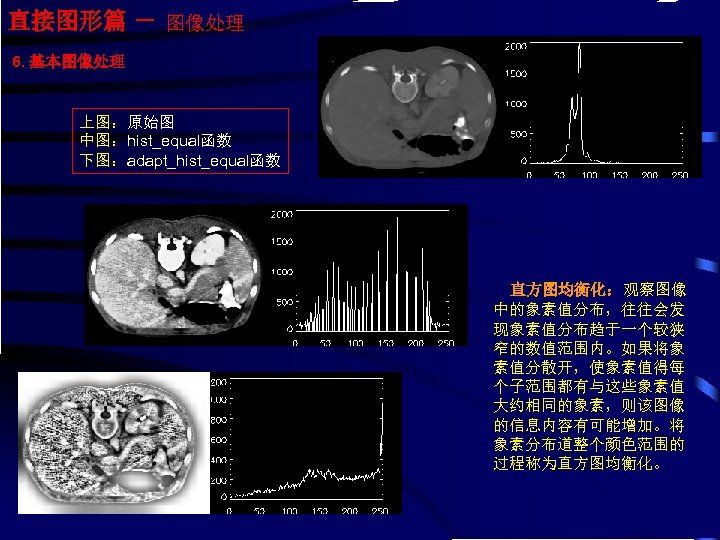

直接图形篇－图像处理 6. 基本图像处理上图：原始图中图：hist_equal函数下图：adapt_hist_equal函数直方图均衡化：观察图像中的象素值分布，往往会发现象素值分布趋于一个较狭窄的数值范围内。如果将象素值分散开，使象素值得每个子范围都有与这些象素值大约相同的象素，则该图像的信息内容有可能增加。将象素分布道整个颜色范围的过程称为直方图均衡化。

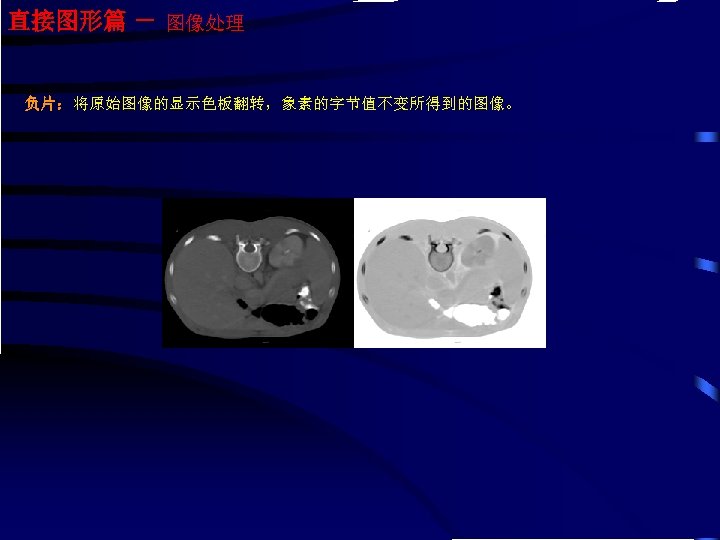

直接图形篇－图像处理负片：将原始图像的显示色板翻转，象素的字节值不变所得到的图像。

直接图形篇－图像处理消除噪声：噪声来自多方面，影响对图像质量。噪声的一般表现形式是随机的具有极端值的象素（黑白噪声）。 median：计算相邻象素的中间值。这样既可以消除极端值，又不会使大于邻域的部分图像边缘或特征模糊。

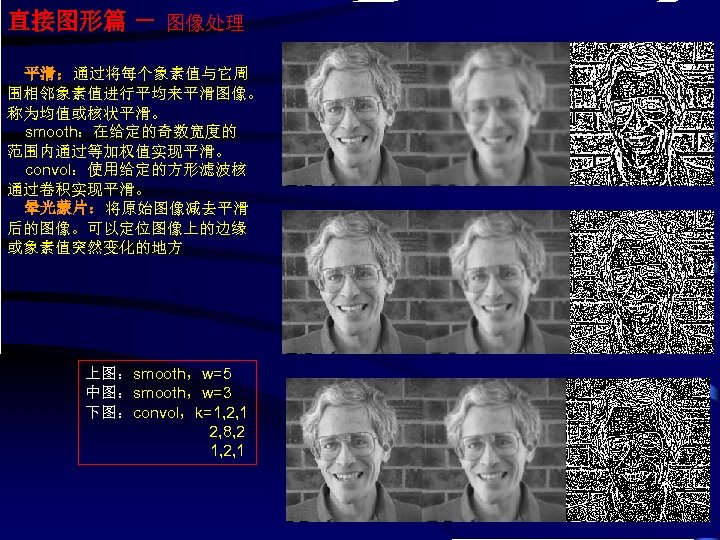

直接图形篇－图像处理平滑：通过将每个象素值与它周围相邻象素值进行平均来平滑图像。称为均值或核状平滑。 smooth：在给定的奇数宽度的范围内通过等加权值实现平滑。 convol：使用给定的方形滤波核通过卷积实现平滑。晕光蒙片：将原始图像减去平滑后的图像。可以定位图像上的边缘或象素值突然变化的地方上图：smooth，w=5 中图：smooth，w=3 下图：convol，k=1, 2, 1 2, 8, 2 1, 2, 1

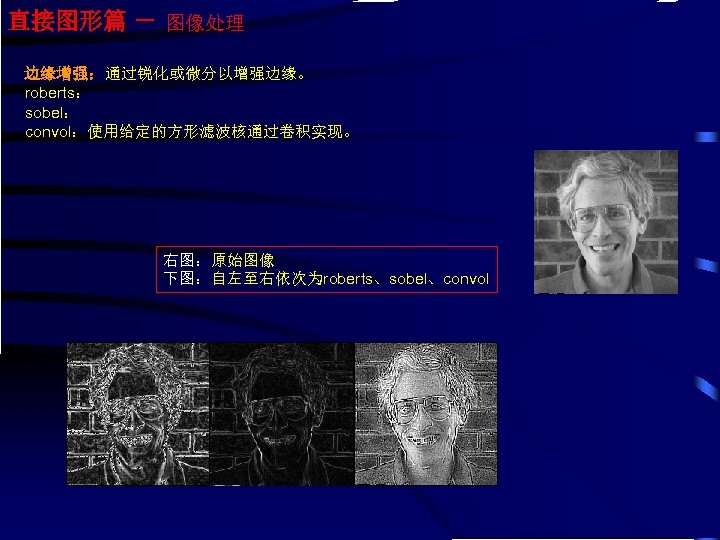

直接图形篇－图像处理边缘增强：通过锐化或微分以增强边缘。 roberts： sobel： convol：使用给定的方形滤波核通过卷积实现。右图：原始图像下图：自左至右依次为roberts、sobel、convol

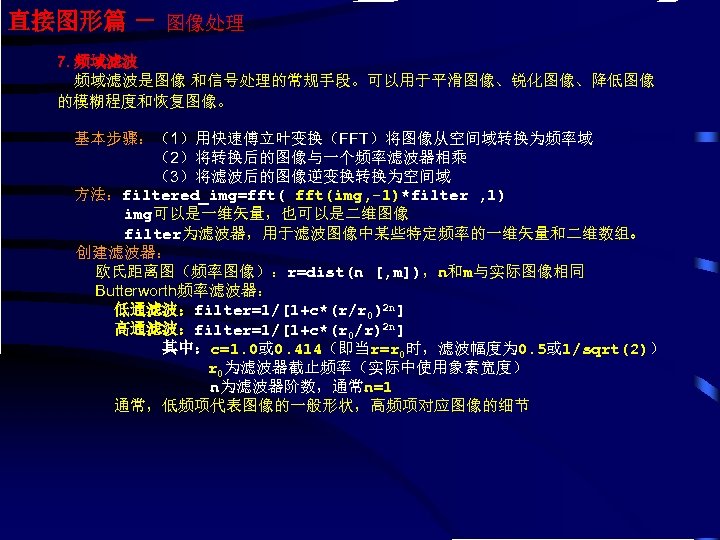

直接图形篇－图像处理 7. 频域滤波是图像和信号处理的常规手段。可以用于平滑图像、锐化图像、降低图像的模糊程度和恢复图像。基本步骤：（1）用快速傅立叶变换（FFT）将图像从空间域转换为频率域（2）将转换后的图像与一个频率滤波器相乘（3）将滤波后的图像逆变换转换为空间域方法：filtered_img=fft(img, -1)*filter , 1) img可以是一维矢量，也可以是二维图像 filter为滤波器，用于滤波图像中某些特定频率的一维矢量和二维数组。创建滤波器：欧氏距离图（频率图像）：r=dist(n [, m])，n和m与实际图像相同 Butterworth频率滤波器：低通滤波：filter=1/[1+c*(r/r 0)2 n] 高通滤波：filter=1/[1+c*(r 0/r)2 n] 其中：c=1. 0或 0. 414（即当r=r 0时，滤波幅度为 0. 5或 1/sqrt(2)） r 0为滤波器截止频率（实际中使用象素宽度） n为滤波器阶数，通常n=1 通常，低频项代表图像的一般形状，高频项对应图像的细节

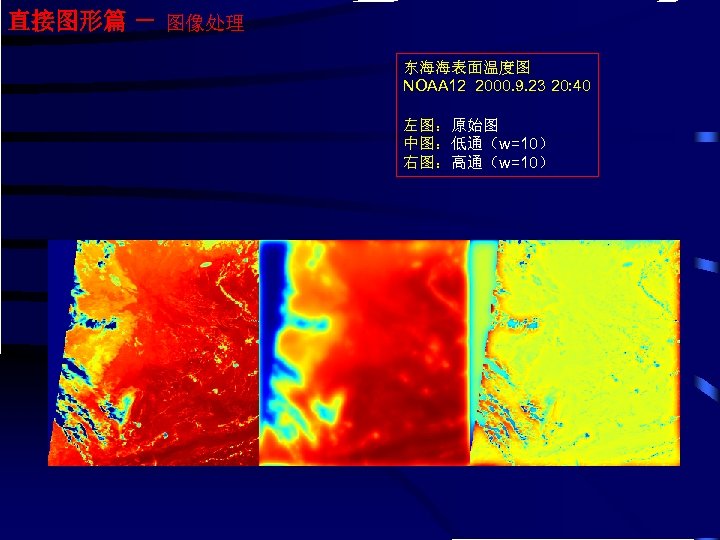

直接图形篇－图像处理东海海表面温度图 NOAA 12 2000. 9. 23 20: 40 左图：原始图中图：低通（w=10）右图：高通（w=10）

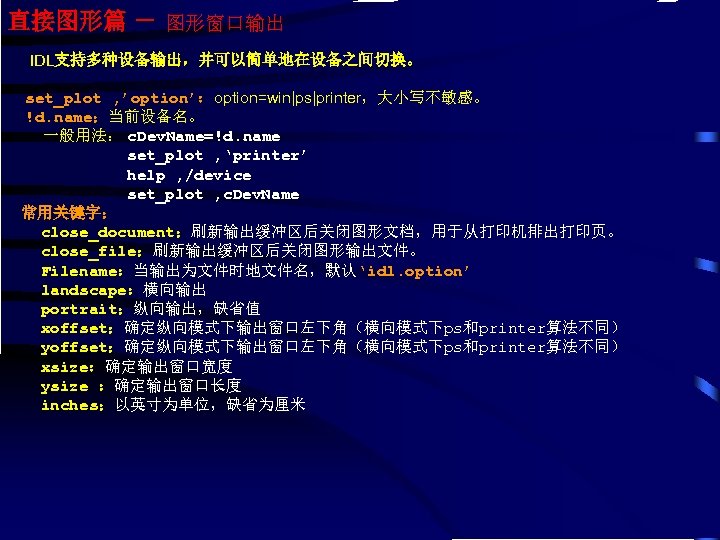

直接图形篇－图形窗口输出 IDL支持多种设备输出，并可以简单地在设备之间切换。 set_plot , ’option’：option=win|ps|printer，大小写不敏感。 !d. name：当前设备名。一般用法： c. Dev. Name=!d. name set_plot , ‘printer’ help , /device set_plot , c. Dev. Name 常用关键字： close_document：刷新输出缓冲区后关闭图形文档，用于从打印机排出打印页。 close_file：刷新输出缓冲区后关闭图形输出文件。 Filename：当输出为文件时地文件名，默认‘idl. option’ landscape：横向输出 portrait：纵向输出，缺省值 xoffset：确定纵向模式下输出窗口左下角（横向模式下ps和printer算法不同） yoffset：确定纵向模式下输出窗口左下角（横向模式下ps和printer算法不同） xsize：确定输出窗口宽度 ysize ：确定输出窗口长度 inches：以英寸为单位，缺省为厘米

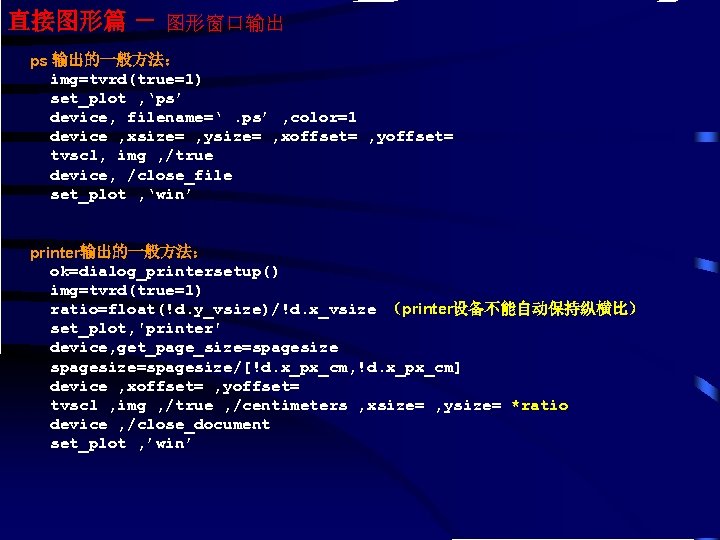

直接图形篇－图形窗口输出 ps 输出的一般方法： img=tvrd(true=1) set_plot , ‘ps’ device, filename=‘. ps’ , color=1 device , xsize= , ysize= , xoffset= , yoffset= tvscl, img , /true device, /close_file set_plot , ‘win’ printer输出的一般方法： ok=dialog_printersetup() img=tvrd(true=1) ratio=float(!d. y_vsize)/!d. x_vsize （printer设备不能自动保持纵横比） set_plot, 'printer' device, get_page_size=spagesize=spagesize/[!d. x_px_cm, !d. x_px_cm] device , xoffset= , yoffset= tvscl , img , /true , /centimeters , xsize= , ysize= *ratio device , /close_document set_plot , ’win’

IDL 高级培训应用程序构造篇

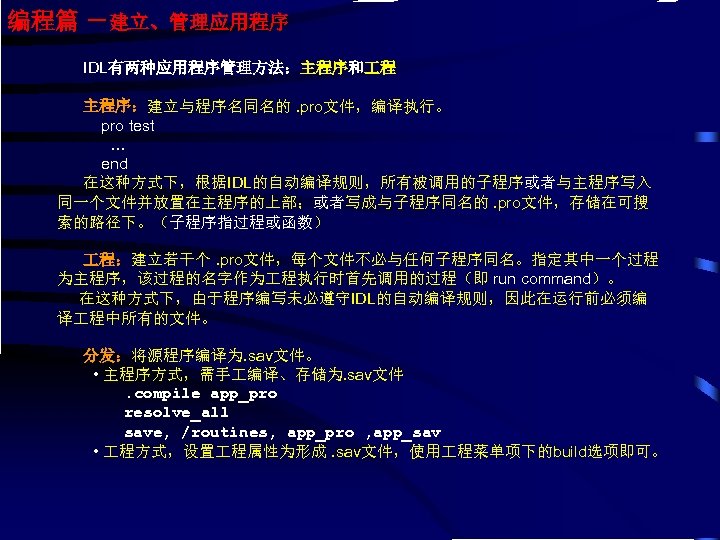

编程篇－建立、管理应用程序 IDL有两种应用程序管理方法：主程序和程主程序：建立与程序名同名的. pro文件，编译执行。 pro test … end 在这种方式下，根据IDL的自动编译规则，所有被调用的子程序或者与主程序写入同一个文件并放置在主程序的上部；或者写成与子程序同名的. pro文件，存储在可搜索的路径下。（子程序指过程或函数）程：建立若干个. pro文件，每个文件不必与任何子程序同名。指定其中一个过程为主程序，该过程的名字作为程执行时首先调用的过程（即 run command）。在这种方式下，由于程序编写未必遵守IDL的自动编译规则，因此在运行前必须编译程中所有的文件。分发：将源程序编译为. sav文件。 • 主程序方式，需手编译、存储为. sav文件. compile app_pro resolve_all save, /routines, app_pro , app_sav • 程方式，设置程属性为形成. sav文件，使用程菜单项下的build选项即可。

编程篇－应用程序结构主程序 Calling Routine Event structure Widget Creation Routine (TLB) Event Handler call xmanager XManger 调用相关子程序 Only if TLB is destoryed

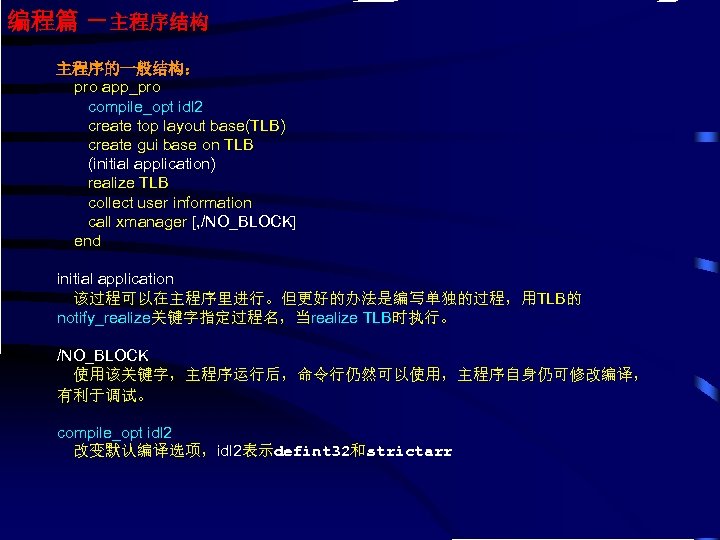

编程篇－主程序结构主程序的一般结构： pro app_pro compile_opt idl 2 create top layout base(TLB) create gui base on TLB (initial application) realize TLB collect user information call xmanager [, /NO_BLOCK] end initial application 该过程可以在主程序里进行。但更好的办法是编写单独的过程，用TLB的 notify_realize关键字指定过程名，当realize TLB时执行。 /NO_BLOCK 使用该关键字，主程序运行后，命令行仍然可以使用，主程序自身仍可修改编译，有利于调试。 compile_opt idl 2 改变默认编译选项，idl 2表示defint 32和strictarr

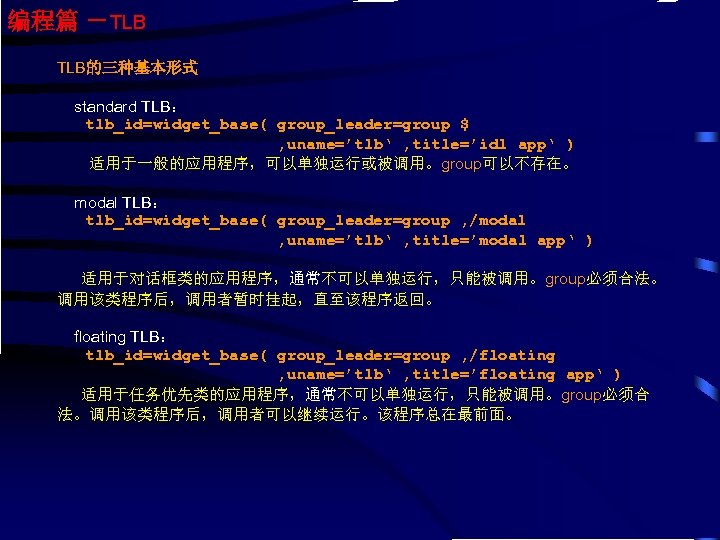

编程篇－TLB TLB的三种基本形式 standard TLB： tlb_id=widget_base( group_leader=group $ , uname=’tlb‘ , title=’idl app‘ ) 适用于一般的应用程序，可以单独运行或被调用。group可以不存在。 modal TLB： tlb_id=widget_base( group_leader=group , /modal , uname=’tlb‘ , title=’modal app‘ ) 适用于对话框类的应用程序，通常不可以单独运行，只能被调用。group必须合法。调用该类程序后，调用者暂时挂起，直至该程序返回。 floating TLB： tlb_id=widget_base( group_leader=group , /floating , uname=’tlb‘ , title=’floating app‘ ) 适用于任务优先类的应用程序，通常不可以单独运行，只能被调用。group必须合法。调用该类程序后，调用者可以继续运行。该程序总在最前面。

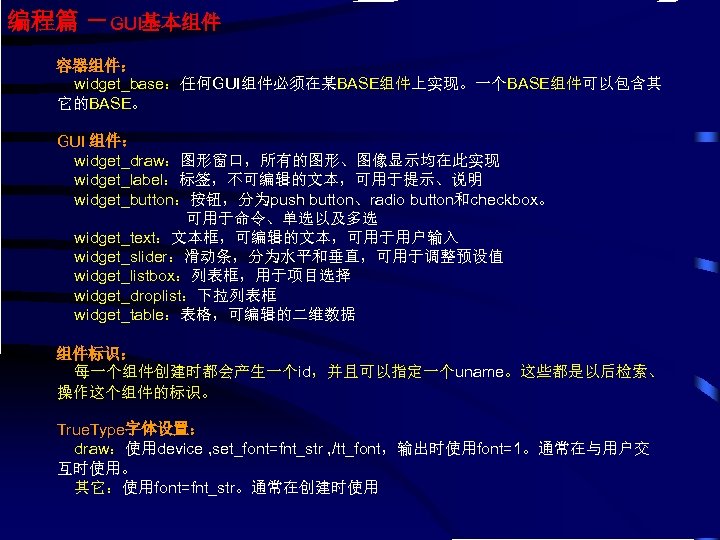

编程篇－GUI基本组件容器组件： widget_base：任何GUI组件必须在某BASE组件上实现。一个BASE组件可以包含其它的BASE。 GUI 组件： widget_draw：图形窗口，所有的图形、图像显示均在此实现 widget_label：标签，不可编辑的文本，可用于提示、说明 widget_button：按钮，分为push button、radio button和checkbox。可用于命令、单选以及多选 widget_text：文本框，可编辑的文本，可用于用户输入 widget_slider：滑动条，分为水平和垂直，可用于调整预设值 widget_listbox：列表框，用于项目选择 widget_droplist：下拉列表框 widget_table：表格，可编辑的二维数据组件标识：每一个组件创建时都会产生一个id，并且可以指定一个uname。这些都是以后检索、操作这个组件的标识。 True. Type字体设置： draw：使用device , set_font=fnt_str , /tt_font，输出时使用font=1。通常在与用户交互时使用。其它：使用font=fnt_str。通常在创建时使用

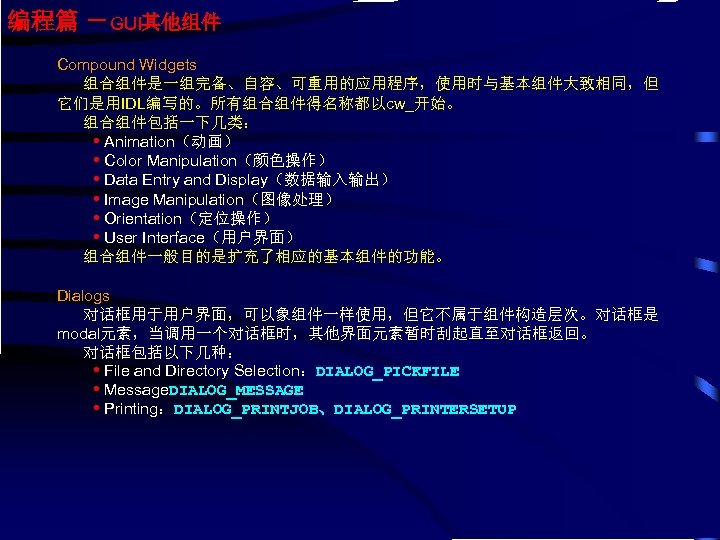

编程篇－GUI其他组件 Compound Widgets 组合组件是一组完备、自容、可重用的应用程序，使用时与基本组件大致相同，但它们是用IDL编写的。所有组合组件得名称都以cw_开始。组合组件包括一下几类： • Animation（动画） • Color Manipulation（颜色操作） • Data Entry and Display（数据输入输出） • Image Manipulation（图像处理） • Orientation（定位操作） • User Interface（用户界面）组合组件一般目的是扩充了相应的基本组件的功能。 Dialogs 对话框用于用户界面，可以象组件一样使用，但它不属于组件构造层次。对话框是 modal元素，当调用一个对话框时，其他界面元素暂时刮起直至对话框返回。对话框包括以下几种： • File and Directory Selection：DIALOG_PICKFILE • Message. DIALOG_MESSAGE • Printing：DIALOG_PRINTJOB、DIALOG_PRINTERSETUP

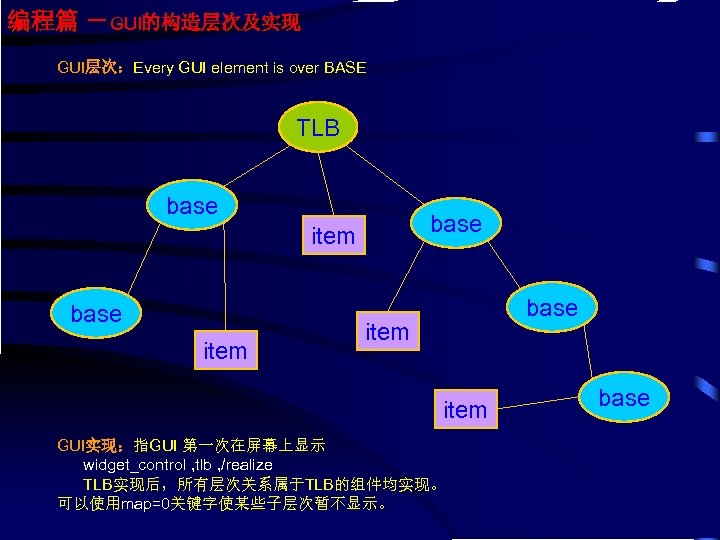

编程篇－GUI的构造层次及实现 GUI层次：Every GUI element is over BASE TLB base item GUI实现：指GUI 第一次在屏幕上显示 widget_control , tlb , /realize TLB实现后，所有层次关系属于TLB的组件均实现。可以使用map=0关键字使某些子层次暂不显示。 base

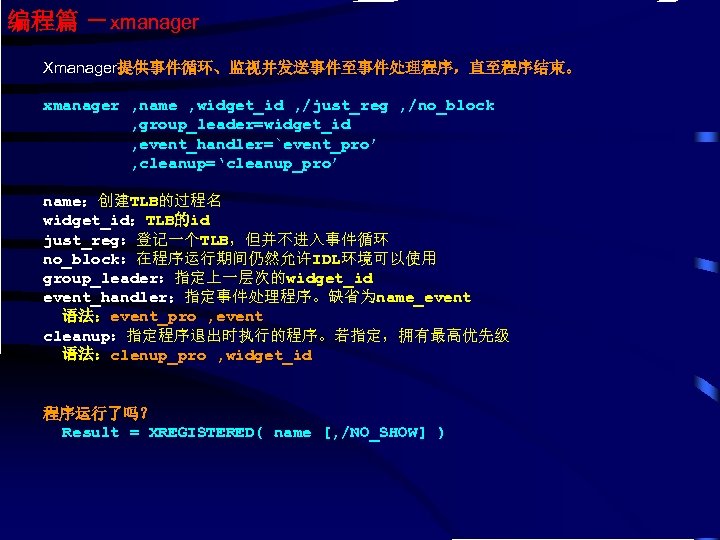

编程篇－xmanager Xmanager提供事件循环、监视并发送事件至事件处理程序，直至程序结束。 xmanager , name , widget_id , /just_reg , /no_block , group_leader=widget_id , event_handler=`event_pro’ , cleanup=‘cleanup_pro’ name：创建TLB的过程名 widget_id：TLB的id just_reg：登记一个TLB，但并不进入事件循环 no_block：在程序运行期间仍然允许IDL环境可以使用 group_leader：指定上一层次的widget_id event_handler：指定事件处理程序。缺省为name_event 语法：event_pro , event cleanup：指定程序退出时执行的程序。若指定，拥有最高优先级语法：clenup_pro , widget_id 程序运行了吗？ Result = XREGISTERED( name [, /NO_SHOW] )

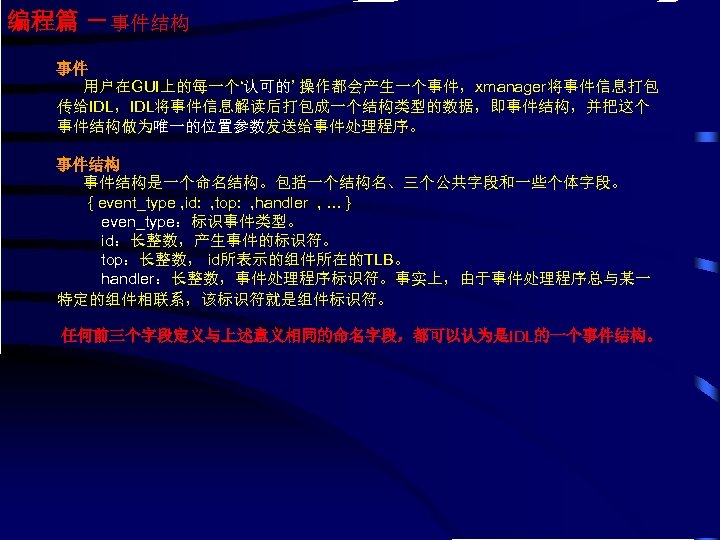

$编程篇－事件结构事件用户在GUI上的每一个‘认可的’ 操作都会产生一个事件，xmanager将事件信息打包传给IDL，IDL将事件信息解读后打包成一个结构类型的数据，即事件结构，并把这个事件结构做为唯一的位置参数发送给事件处理程序。事件结构是一个命名结构。包括一个结构名、三个公共字段和一些个体字段。 { event_type , id: , top:$

编程篇－事件结构事件用户在GUI上的每一个‘认可的’ 操作都会产生一个事件，xmanager将事件信息打包传给IDL，IDL将事件信息解读后打包成一个结构类型的数据，即事件结构，并把这个事件结构做为唯一的位置参数发送给事件处理程序。事件结构是一个命名结构。包括一个结构名、三个公共字段和一些个体字段。 { event_type , id: , top: , handler , … } even_type：标识事件类型。 id：长整数，产生事件的标识符。 top：长整数， id所表示的组件所在的TLB。 handler：长整数，事件处理程序标识符。事实上，由于事件处理程序总与某一特定的组件相联系，该标识符就是组件标识符。任何前三个字段定义与上述意义相同的命名字段，都可以认为是IDL的一个事件结构。

编程篇－事件处理方式当事件发生时，IDL会从当前组件层次开始，逐层向上查找与该事件相关联的事件处理程序。 handler字段记录该组件的标识。 Event handler TLB A C B D E A F Event handler TLB C B D E G Event occurs here { , id: G , top: A , handler: A , … } F Event handler G Event occurs here { , id: G , top: A , handler: F , … }

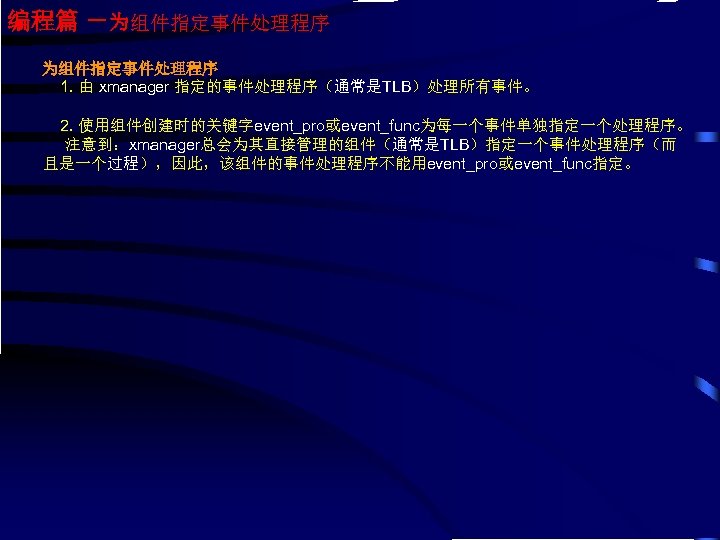

编程篇－为组件指定事件处理程序 1. 由 xmanager 指定的事件处理程序（通常是TLB）处理所有事件。 2. 使用组件创建时的关键字event_pro或event_func为每一个事件单独指定一个处理程序。注意到：xmanager总会为其直接管理的组件（通常是TLB）指定一个事件处理程序（而且是一个过程），因此，该组件的事件处理程序不能用event_pro或event_func指定。

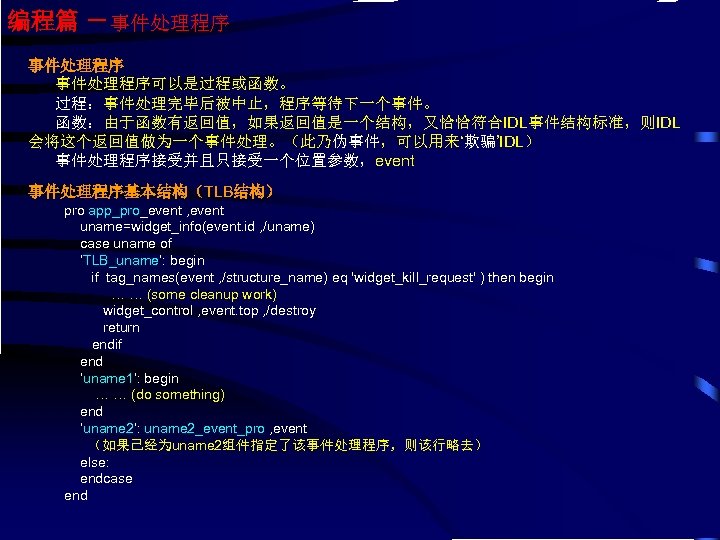

编程篇－事件处理程序可以是过程或函数。过程：事件处理完毕后被中止，程序等待下一个事件。函数：由于函数有返回值，如果返回值是一个结构，又恰恰符合IDL事件结构标准，则IDL 会将这个返回值做为一个事件处理。（此乃伪事件，可以用来‘欺骗’IDL）事件处理程序接受并且只接受一个位置参数，event 事件处理程序基本结构（TLB结构） pro app_pro_event , event uname=widget_info(event. id , /uname) case uname of ‘TLB_uname’: begin if tag_names(event , /structure_name) eq 'widget_kill_request' ) then begin … … (some cleanup work) widget_control , event. top , /destroy return endif end ‘uname 1’: begin … … (do something) end ‘uname 2’: uname 2_event_pro , event （如果已经为uname 2组件指定了该事件处理程序，则该行略去） else: endcase end

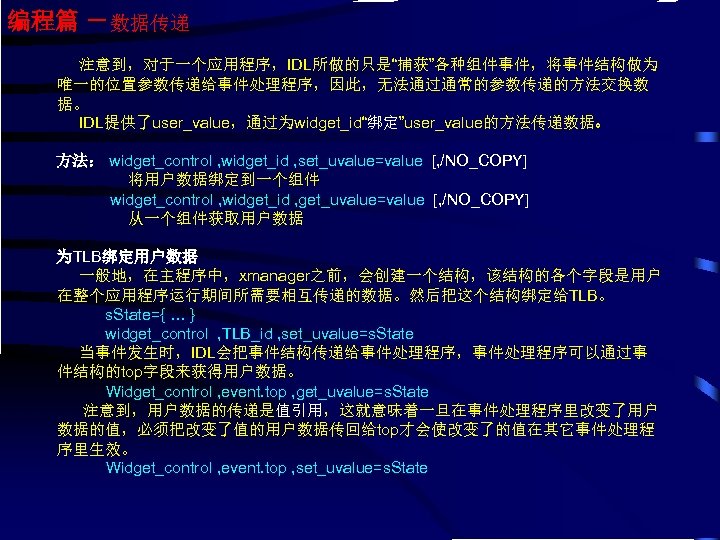

编程篇－数据传递注意到，对于一个应用程序，IDL所做的只是“捕获”各种组件事件，将事件结构做为唯一的位置参数传递给事件处理程序，因此，无法通过通常的参数传递的方法交换数据。 IDL提供了user_value，通过为widget_id“绑定”user_value的方法传递数据。方法： widget_control , widget_id , set_uvalue=value [, /NO_COPY] 将用户数据绑定到一个组件 widget_control , widget_id , get_uvalue=value [, /NO_COPY] 从一个组件获取用户数据为TLB绑定用户数据一般地，在主程序中，xmanager之前，会创建一个结构，该结构的各个字段是用户在整个应用程序运行期间所需要相互传递的数据。然后把这个结构绑定给TLB。 s. State={ … } widget_control , TLB_id , set_uvalue=s. State 当事件发生时，IDL会把事件结构传递给事件处理程序，事件处理程序可以通过事件结构的top字段来获得用户数据。 Widget_control , event. top , get_uvalue=s. State 注意到，用户数据的传递是值引用，这就意味着一旦在事件处理程序里改变了用户数据的值，必须把改变了值的用户数据传回给top才会使改变了的值在其它事件处理程序里生效。 Widget_control , event. top , set_uvalue=s. State

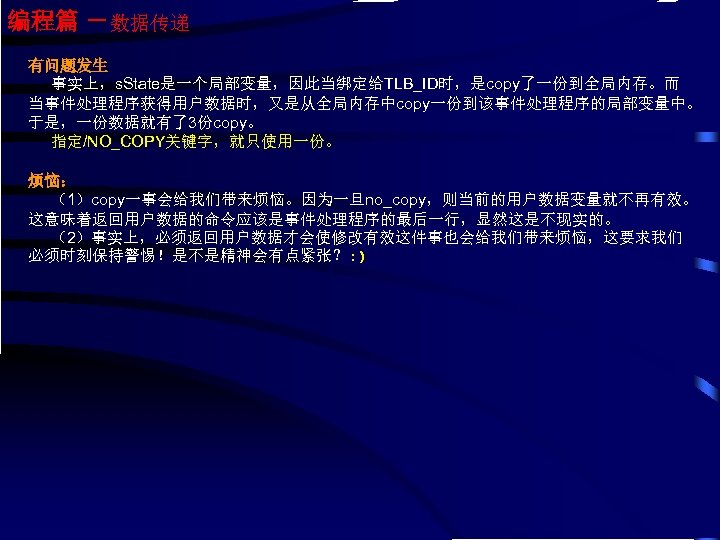

编程篇－数据传递有问题发生事实上，s. State是一个局部变量，因此当绑定给TLB_ID时，是copy了一份到全局内存。而当事件处理程序获得用户数据时，又是从全局内存中copy一份到该事件处理程序的局部变量中。于是，一份数据就有了3份copy。指定/NO_COPY关键字，就只使用一份。烦恼：（1）copy一事会给我们带来烦恼。因为一旦no_copy，则当前的用户数据变量就不再有效。这意味着返回用户数据的命令应该是事件处理程序的最后一行，显然这是不现实的。（2）事实上，必须返回用户数据才会使修改有效这件事也会给我们带来烦恼，这要求我们必须时刻保持警惕！是不是精神会有点紧张？: )

$编程篇－数据传递解决的方法用一个指针变量可以解决这个问题！（我们不必等IDL把用户数据copy到全局内存，我们有能力自己干！） TLB: s. State={ … } p. State=ptr_new(s. State ,$

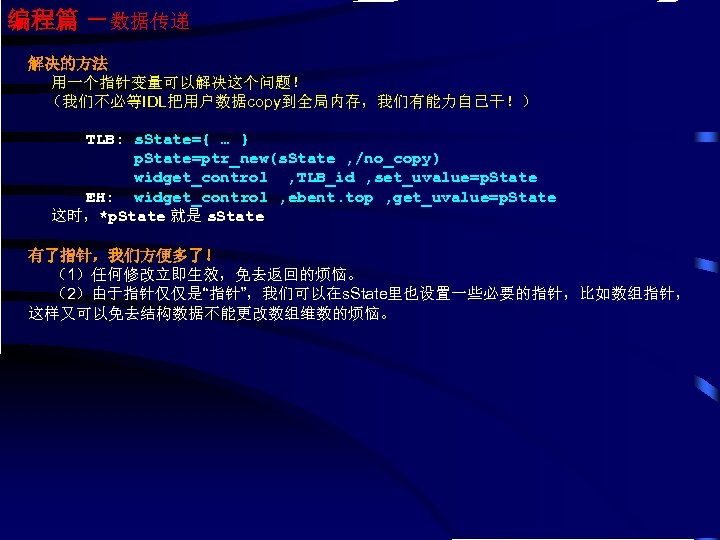

编程篇－数据传递解决的方法用一个指针变量可以解决这个问题！（我们不必等IDL把用户数据copy到全局内存，我们有能力自己干！） TLB: s. State={ … } p. State=ptr_new(s. State , /no_copy) widget_control , TLB_id , set_uvalue=p. State EH: widget_control , ebent. top , get_uvalue=p. State 这时，*p. State 就是 s. State 有了指针，我们方便多了！（1）任何修改立即生效，免去返回的烦恼。（2）由于指针仅仅是“指针”，我们可以在s. State里也设置一些必要的指针，比如数组指针，这样又可以免去结构数据不能更改数组维数的烦恼。

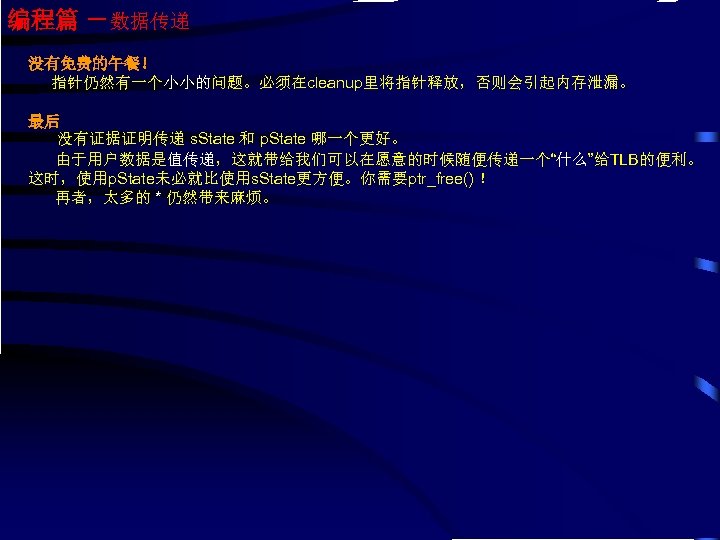

编程篇－数据传递没有免费的午餐！指针仍然有一个小小的问题。必须在cleanup里将指针释放，否则会引起内存泄漏。最后没有证据证明传递 s. State 和 p. State 哪一个更好。由于用户数据是值传递，这就带给我们可以在愿意的时候随便传递一个“什么”给TLB的便利。这时，使用p. State未必就比使用s. State更方便。你需要ptr_free() ！再者，太多的 * 仍然带来麻烦。

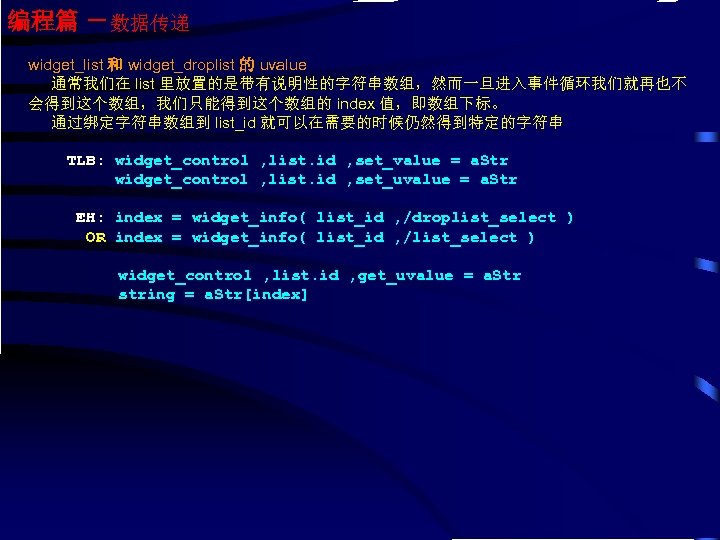

编程篇－数据传递 widget_list 和 widget_droplist 的 uvalue 通常我们在 list 里放置的是带有说明性的字符串数组，然而一旦进入事件循环我们就再也不会得到这个数组，我们只能得到这个数组的 index 值，即数组下标。通过绑定字符串数组到 list_id 就可以在需要的时候仍然得到特定的字符串 TLB: widget_control , list. id , set_value = a. Str widget_control , list. id , set_uvalue = a. Str EH: index = widget_info( list_id , /droplist_select ) OR index = widget_info( list_id , /list_select ) widget_control , list. id , get_uvalue = a. Str string = a. Str[index]

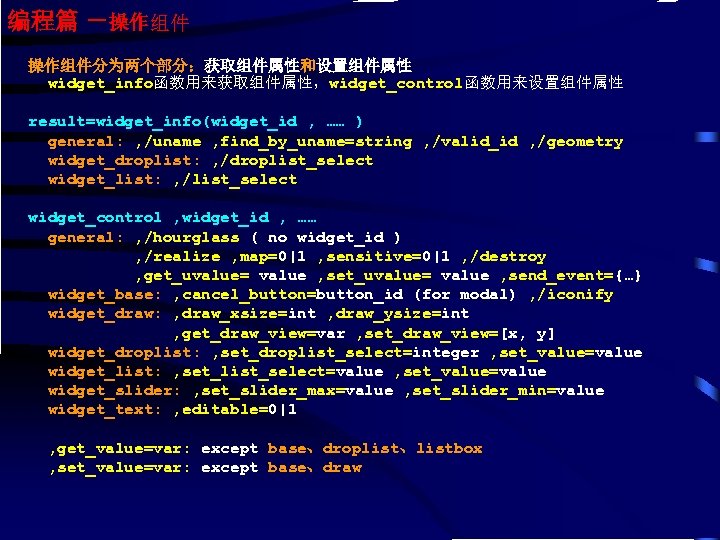

编程篇－操作组件分为两个部分：获取组件属性和设置组件属性 widget_info函数用来获取组件属性，widget_control函数用来设置组件属性 result=widget_info(widget_id , …… ) general: , /uname , find_by_uname=string , /valid_id , /geometry widget_droplist: , /droplist_select widget_list: , /list_select widget_control , widget_id , …… general: , /hourglass ( no widget_id ) , /realize , map=0|1 , sensitive=0|1 , /destroy , get_uvalue= value , send_event={…} widget_base: , cancel_button=button_id (for modal) , /iconify widget_draw: , draw_xsize=int , draw_ysize=int , get_draw_view=var , set_draw_view=[x, y] widget_droplist: , set_droplist_select=integer , set_value=value widget_list: , set_list_select=value , set_value=value widget_slider: , set_slider_max=value , set_slider_min=value widget_text: , editable=0|1 , get_value=var: except base、droplist、listbox , set_value=var: except base、draw

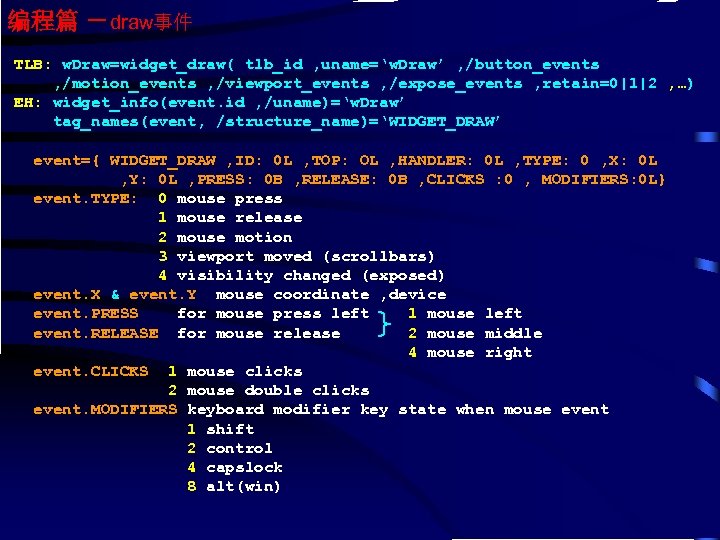

编程篇－draw事件 TLB: w. Draw=widget_draw( tlb_id , uname=‘w. Draw’ , /button_events , /motion_events , /viewport_events , /expose_events , retain=0|1|2 , …) EH: widget_info(event. id , /uname)=‘w. Draw’ tag_names(event, /structure_name)=‘WIDGET_DRAW’ event={ WIDGET_DRAW , ID: 0 L , TOP: OL , HANDLER: 0 L , TYPE: 0 , X: 0 L , Y: 0 L , PRESS: 0 B , RELEASE: 0 B , CLICKS : 0 , MODIFIERS: 0 L} event. TYPE: 0 mouse press 1 mouse release 2 mouse motion 3 viewport moved (scrollbars) 4 visibility changed (exposed) event. X & event. Y mouse coordinate , device event. PRESS for mouse press left 1 mouse left event. RELEASE for mouse release 2 mouse middle 4 mouse right event. CLICKS 1 mouse clicks 2 mouse double clicks event. MODIFIERS keyboard modifier key state when mouse event 1 shift 2 control 4 capslock 8 alt(win)

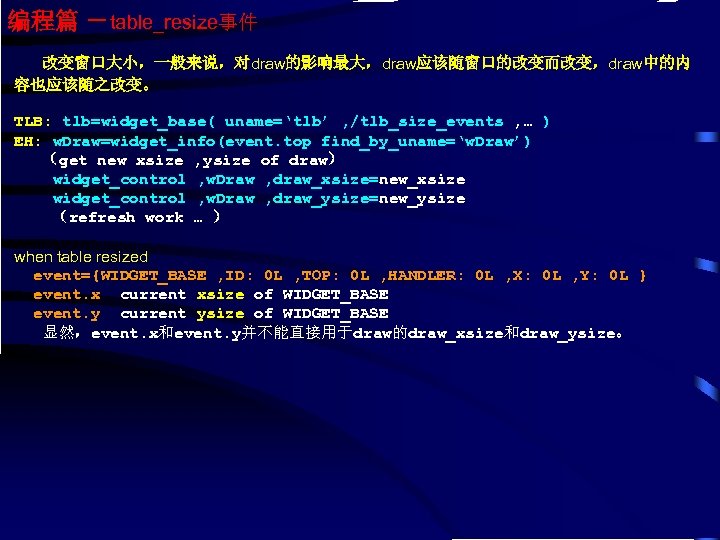

编程篇－table_resize事件改变窗口大小，一般来说，对draw的影响最大，draw应该随窗口的改变而改变，draw中的内容也应该随之改变。 TLB: tlb=widget_base( uname=‘tlb’ , /tlb_size_events , … ) EH: w. Draw=widget_info(event. top find_by_uname=‘w. Draw’) （get new xsize , ysize of draw） widget_control , w. Draw , draw_xsize=new_xsize widget_control , w. Draw , draw_ysize=new_ysize （refresh work … ） when table resized event={WIDGET_BASE , ID: 0 L , TOP: 0 L , HANDLER: 0 L , X: 0 L , Y: 0 L } event. x current xsize of WIDGET_BASE event. y current ysize of WIDGET_BASE 显然，event. x和event. y并不能直接用于draw的draw_xsize和draw_ysize。

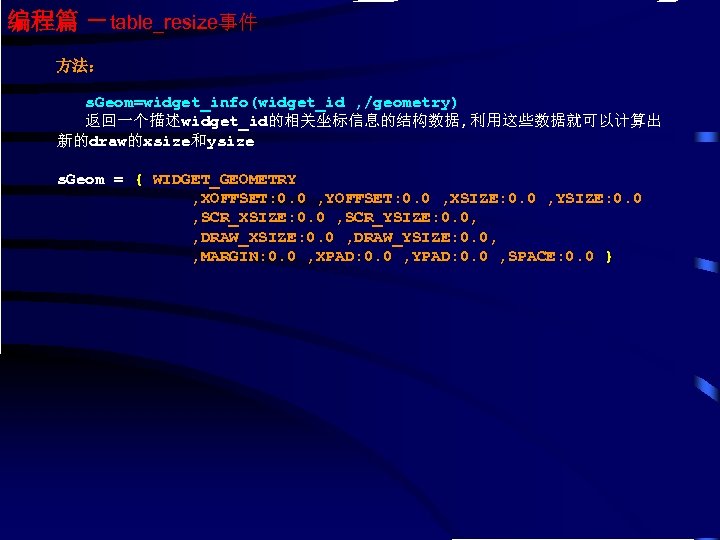

$编程篇－table_resize事件方法： s. Geom=widget_info(widget_id , /geometry) 返回一个描述widget_id的相关坐标信息的结构数据, 利用这些数据就可以计算出新的draw的xsize和ysize s. Geom = {$

编程篇－table_resize事件方法： s. Geom=widget_info(widget_id , /geometry) 返回一个描述widget_id的相关坐标信息的结构数据, 利用这些数据就可以计算出新的draw的xsize和ysize s. Geom = { WIDGET_GEOMETRY , XOFFSET: 0. 0 , YOFFSET: 0. 0 , XSIZE: 0. 0 , YSIZE: 0. 0 , SCR_XSIZE: 0. 0 , SCR_YSIZE: 0. 0, , DRAW_XSIZE: 0. 0 , DRAW_YSIZE: 0. 0, , MARGIN: 0. 0 , XPAD: 0. 0 , YPAD: 0. 0 , SPACE: 0. 0 }

编程篇－timer事件一个timer事件，就是一个定时器，它按照设定的时间间隔自动产生WIDGET_TIMER事件，适当地设置timer事件处理程序，就可以让IDL自动地为我们作了。 timer事件可以绑定在任何合法的widget_id上，只要你能用事件处理程序关联它。 pro timer_example_event, event widget_control, event. id, get_uvalue=uval if (tag_names(event, /structure_name) eq 'WIDGET_TIMER') then begin print, 'timer fired' widget_control, event. top, timer=2 end case uval of 'timer' : widget_control, event. top, timer=2 'exit' : widget_control, event. top, /destroy else: endcase end pro timer_example base = widget_base(/column, uvalue='base') b 1 = widget_button(base, value='fire event', uvalue='timer') b 2 = widget_button(base, value='exit', uvalue='exit') widget_control, base, /realize xmanager, 'timer_example', base, /no_block end

IDL 高级培训对象图形篇

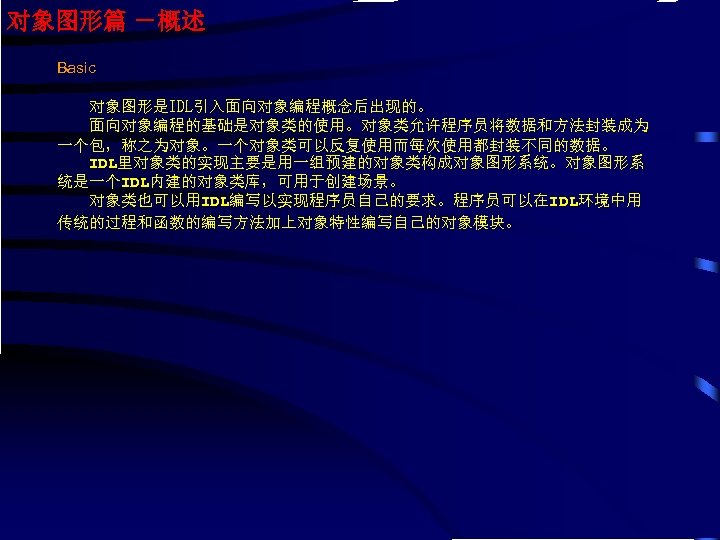

对象图形篇－概述 Basic 对象图形是IDL引入面向对象编程概念后出现的。面向对象编程的基础是对象类的使用。对象类允许程序员将数据和方法封装成为一个包，称之为对象。一个对象类可以反复使用而每次使用都封装不同的数据。 IDL里对象类的实现主要是用一组预建的对象类构成对象图形系统。对象图形系统是一个IDL内建的对象类库，可用于创建场景。对象类也可以用IDL编写以实现程序员自己的要求。程序员可以在IDL环境中用传统的过程和函数的编写方法加上对象特性编写自己的对象模块。

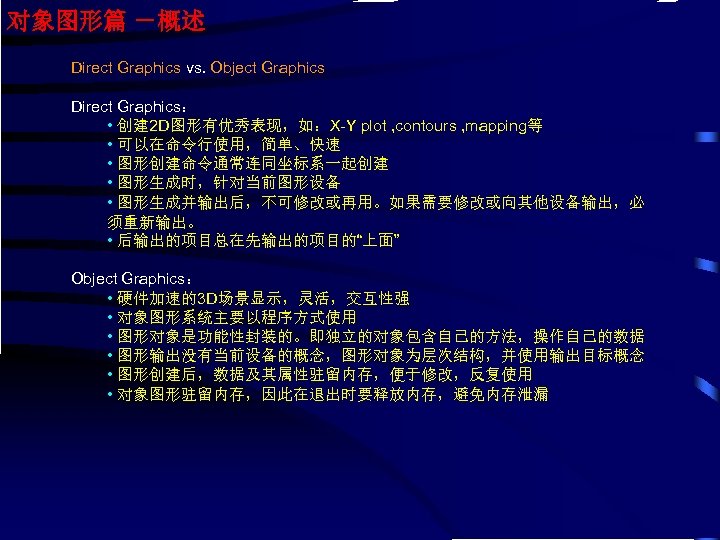

对象图形篇－概述 Direct Graphics vs. Object Graphics Direct Graphics： • 创建 2 D图形有优秀表现，如：X-Y plot , contours , mapping等 • 可以在命令行使用，简单、快速 • 图形创建命令通常连同坐标系一起创建 • 图形生成时，针对当前图形设备 • 图形生成并输出后，不可修改或再用。如果需要修改或向其他设备输出，必须重新输出。 • 后输出的项目总在先输出的项目的“上面” Object Graphics： • 硬件加速的3 D场景显示，灵活，交互性强 • 对象图形系统主要以程序方式使用 • 图形对象是功能性封装的。即独立的对象包含自己的方法，操作自己的数据 • 图形输出没有当前设备的概念，图形对象为层次结构，并使用输出目标概念 • 图形创建后，数据及其属性驻留内存，便于修改，反复使用 • 对象图形驻留内存，因此在退出时要释放内存，避免内存泄漏

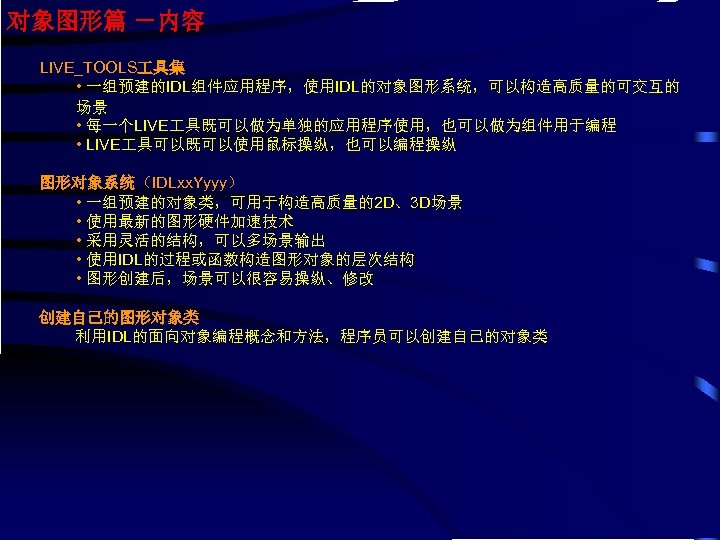

对象图形篇－内容 LIVE_TOOLS 具集 • 一组预建的IDL组件应用程序，使用IDL的对象图形系统，可以构造高质量的可交互的场景 • 每一个LIVE 具既可以做为单独的应用程序使用，也可以做为组件用于编程 • LIVE 具可以既可以使用鼠标操纵，也可以编程操纵图形对象系统（IDLxx. Yyyy） • 一组预建的对象类，可用于构造高质量的2 D、3 D场景 • 使用最新的图形硬件加速技术 • 采用灵活的结构，可以多场景输出 • 使用IDL的过程或函数构造图形对象的层次结构 • 图形创建后，场景可以很容易操纵、修改创建自己的图形对象类利用IDL的面向对象编程概念和方法，程序员可以创建自己的对象类

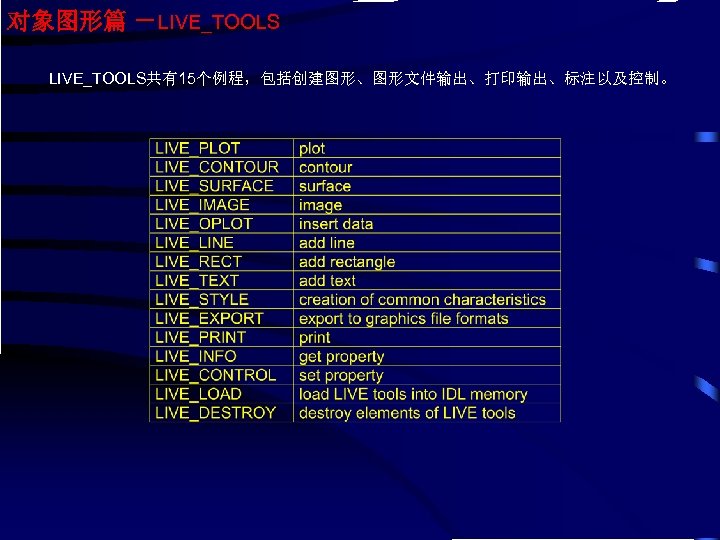

对象图形篇－LIVE_TOOLS共有15个例程，包括创建图形、图形文件输出、打印输出、标注以及控制。

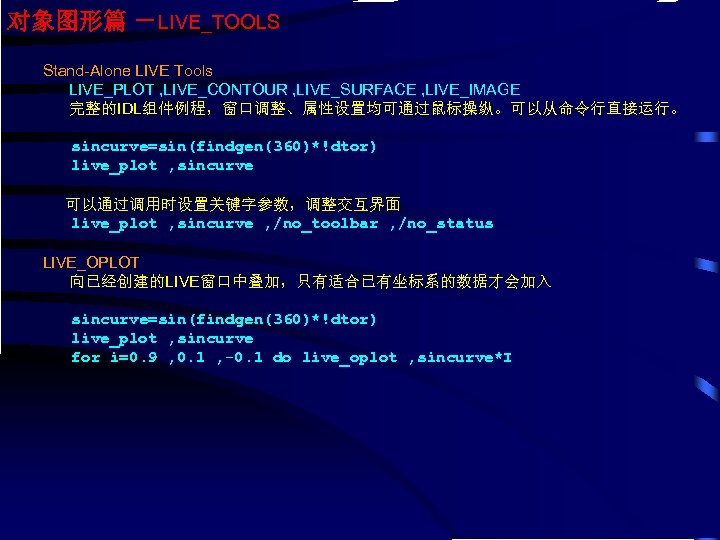

对象图形篇－LIVE_TOOLS Stand-Alone LIVE Tools LIVE_PLOT , LIVE_CONTOUR , LIVE_SURFACE , LIVE_IMAGE 完整的IDL组件例程，窗口调整、属性设置均可通过鼠标操纵。可以从命令行直接运行。 sincurve=sin(findgen(360)*!dtor) live_plot , sincurve 可以通过调用时设置关键字参数，调整交互界面 live_plot , sincurve , /no_toolbar , /no_status LIVE_OPLOT 向已经创建的LIVE窗口中叠加，只有适合已有坐标系的数据才会加入 sincurve=sin(findgen(360)*!dtor) live_plot , sincurve for i=0. 9 , 0. 1 , -0. 1 do live_oplot , sincurve*I

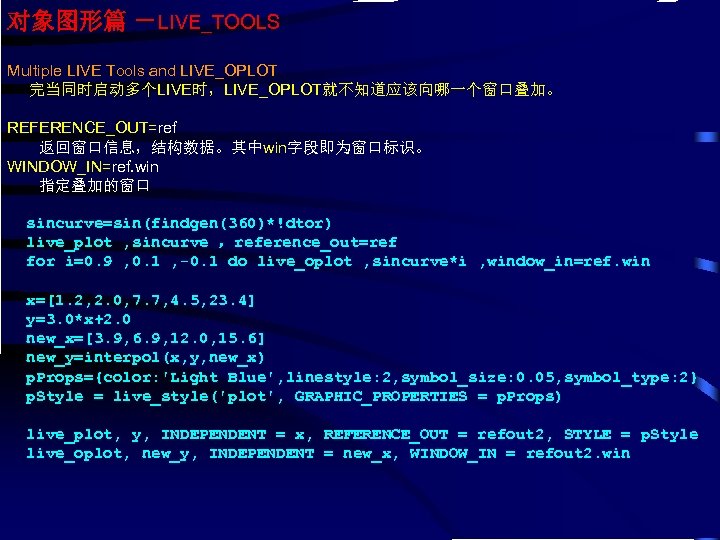

对象图形篇－LIVE_TOOLS Multiple LIVE Tools and LIVE_OPLOT 完当同时启动多个LIVE时，LIVE_OPLOT就不知道应该向哪一个窗口叠加。 REFERENCE_OUT=ref 返回窗口信息，结构数据。其中win字段即为窗口标识。 WINDOW_IN=ref. win 指定叠加的窗口 sincurve=sin(findgen(360)*!dtor) live_plot , sincurve ，reference_out=ref for i=0. 9 , 0. 1 , -0. 1 do live_oplot , sincurve*i , window_in=ref. win x=[1. 2, 2. 0, 7. 7, 4. 5, 23. 4] y=3. 0*x+2. 0 new_x=[3. 9, 6. 9, 12. 0, 15. 6] new_y=interpol(x, y, new_x) p. Props={color: 'Light Blue', linestyle: 2, symbol_size: 0. 05, symbol_type: 2} p. Style = live_style('plot', GRAPHIC_PROPERTIES = p. Props) live_plot, y, INDEPENDENT = x, REFERENCE_OUT = refout 2, STYLE = p. Style live_oplot, new_y, INDEPENDENT = new_x, WINDOW_IN = refout 2. win

对象图形篇－LIVE_TOOLS LIVE_STYLE('contour' | 'image' | 'plot' | 'surface’ , … ) 设置LIVE的窗口风格。可以创建一个包括所有输出窗口的图形属性的结构数据，然后传给所有准备创建的LIVE。IDL的灵活的结构数据的特点使得每一个LIVE只保留与之相关的字段值并修改之。 a = findgen(40) a = sin(a/5) / exp(a/50) wave = a # a gp = {bottom: 'Blue', color: 'Brown', shading: 1, style: 2} surfstyle = live_style('surface', GRAPHIC_PROPERTIES = gp) live_surface, wave, STYLE = surfstyle

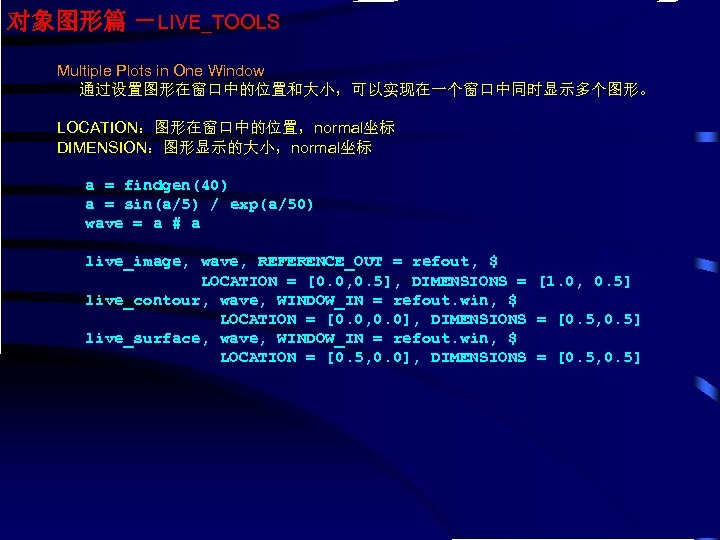

对象图形篇－LIVE_TOOLS Multiple Plots in One Window 通过设置图形在窗口中的位置和大小，可以实现在一个窗口中同时显示多个图形。 LOCATION：图形在窗口中的位置，normal坐标 DIMENSION：图形显示的大小，normal坐标 a = findgen(40) a = sin(a/5) / exp(a/50) wave = a # a live_image, wave, REFERENCE_OUT = refout, $ LOCATION = [0. 0, 0. 5], DIMENSIONS = [1. 0, 0. 5] live_contour, wave, WINDOW_IN = refout. win, $ LOCATION = [0. 0, 0. 0], DIMENSIONS = [0. 5, 0. 5] live_surface, wave, WINDOW_IN = refout. win, $ LOCATION = [0. 5, 0. 0], DIMENSIONS = [0. 5, 0. 5]

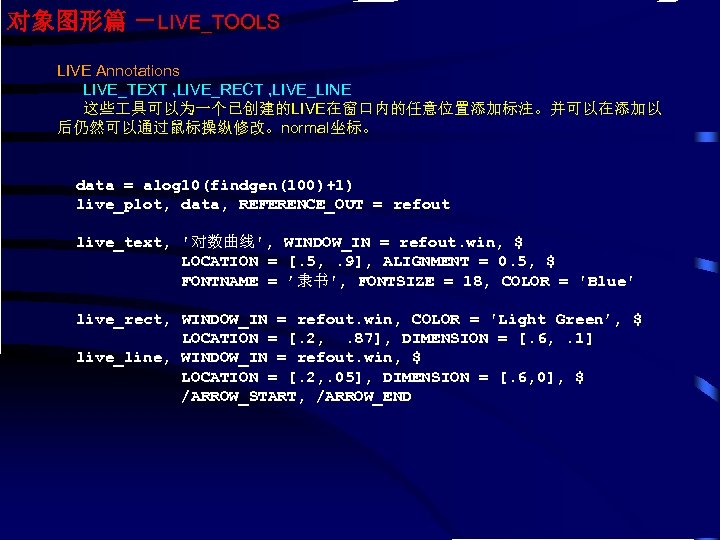

对象图形篇－LIVE_TOOLS LIVE Annotations LIVE_TEXT , LIVE_RECT , LIVE_LINE 这些具可以为一个已创建的LIVE在窗口内的任意位置添加标注。并可以在添加以后仍然可以通过鼠标操纵修改。normal坐标。 data = alog 10(findgen(100)+1) live_plot, data, REFERENCE_OUT = refout live_text, '对数曲线', WINDOW_IN = refout. win, $ LOCATION = [. 5, . 9], ALIGNMENT = 0. 5, $ FONTNAME = ’隶书', FONTSIZE = 18, COLOR = 'Blue' live_rect, WINDOW_IN = refout. win, COLOR = 'Light Green’, $ LOCATION = [. 2, . 87], DIMENSION = [. 6, . 1] live_line, WINDOW_IN = refout. win, $ LOCATION = [. 2, . 05], DIMENSION = [. 6, 0], $ /ARROW_START, /ARROW_END

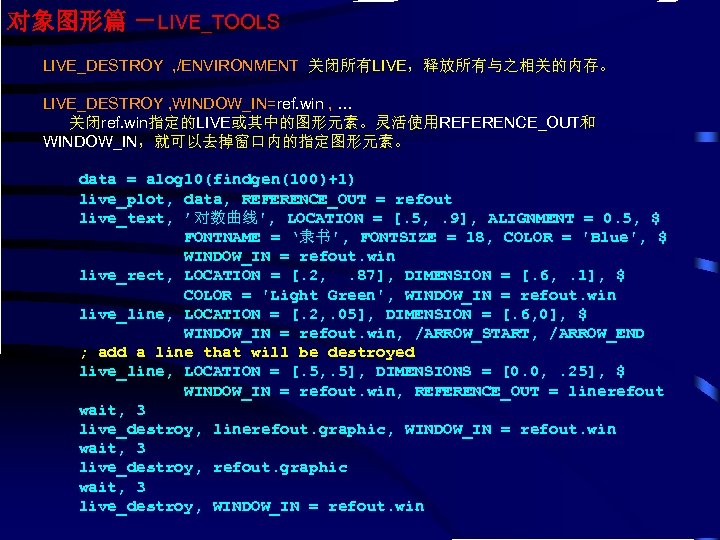

对象图形篇－LIVE_TOOLS LIVE_DESTROY , /ENVIRONMENT 关闭所有LIVE，释放所有与之相关的内存。 LIVE_DESTROY , WINDOW_IN=ref. win , … 关闭ref. win指定的LIVE或其中的图形元素。灵活使用REFERENCE_OUT和 WINDOW_IN，就可以去掉窗口内的指定图形元素。 data = alog 10(findgen(100)+1) live_plot, data, REFERENCE_OUT = refout live_text, ’对数曲线', LOCATION = [. 5, . 9], ALIGNMENT = 0. 5, $ FONTNAME = ‘隶书', FONTSIZE = 18, COLOR = 'Blue', $ WINDOW_IN = refout. win live_rect, LOCATION = [. 2, . 87], DIMENSION = [. 6, . 1], $ COLOR = 'Light Green', WINDOW_IN = refout. win live_line, LOCATION = [. 2, . 05], DIMENSION = [. 6, 0], $ WINDOW_IN = refout. win, /ARROW_START, /ARROW_END ; add a line that will be destroyed live_line, LOCATION = [. 5, . 5], DIMENSIONS = [0. 0, . 25], $ WINDOW_IN = refout. win, REFERENCE_OUT = linerefout wait, 3 live_destroy, linerefout. graphic, WINDOW_IN = refout. win wait, 3 live_destroy, refout. graphic wait, 3 live_destroy, WINDOW_IN = refout. win

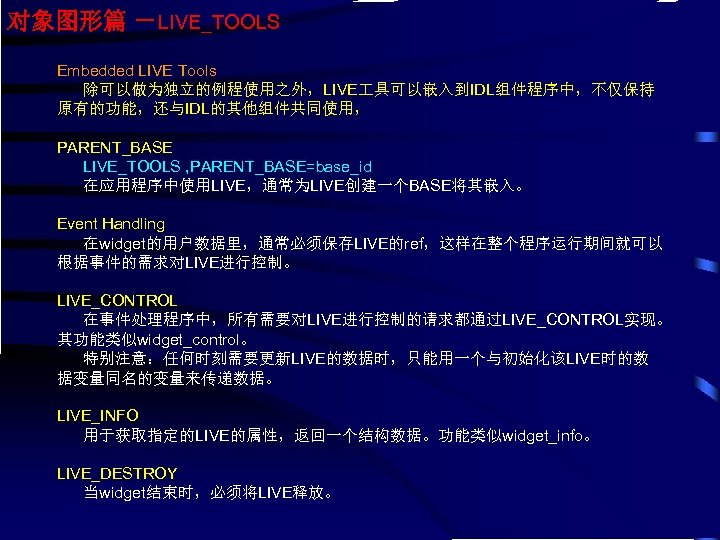

对象图形篇－LIVE_TOOLS Embedded LIVE Tools 除可以做为独立的例程使用之外，LIVE 具可以嵌入到IDL组件程序中，不仅保持原有的功能，还与IDL的其他组件共同使用， PARENT_BASE LIVE_TOOLS , PARENT_BASE=base_id 在应用程序中使用LIVE，通常为LIVE创建一个BASE将其嵌入。 Event Handling 在widget的用户数据里，通常必须保存LIVE的ref，这样在整个程序运行期间就可以根据事件的需求对LIVE进行控制。 LIVE_CONTROL 在事件处理程序中，所有需要对LIVE进行控制的请求都通过LIVE_CONTROL实现。其功能类似widget_control。特别注意：任何时刻需要更新LIVE的数据时，只能用一个与初始化该LIVE时的数据变量同名的变量来传递数据。 LIVE_INFO 用于获取指定的LIVE的属性，返回一个结构数据。功能类似widget_info。 LIVE_DESTROY 当widget结束时，必须将LIVE释放。

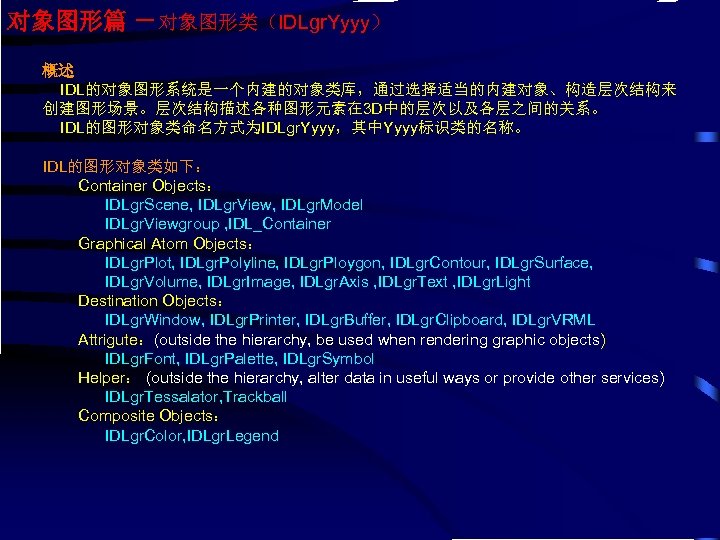

对象图形篇－对象图形类（IDLgr. Yyyy）概述 IDL的对象图形系统是一个内建的对象类库，通过选择适当的内建对象、构造层次结构来创建图形场景。层次结构描述各种图形元素在 3 D中的层次以及各层之间的关系。 IDL的图形对象类命名方式为IDLgr. Yyyy，其中Yyyy标识类的名称。 IDL的图形对象类如下： Container Objects： IDLgr. Scene, IDLgr. View, IDLgr. Model IDLgr. Viewgroup , IDL_Container Graphical Atom Objects： IDLgr. Plot, IDLgr. Polyline, IDLgr. Ploygon, IDLgr. Contour, IDLgr. Surface, IDLgr. Volume, IDLgr. Image, IDLgr. Axis , IDLgr. Text , IDLgr. Light Destination Objects： IDLgr. Window, IDLgr. Printer, IDLgr. Buffer, IDLgr. Clipboard, IDLgr. VRML Attrigute：(outside the hierarchy, be used when rendering graphic objects) IDLgr. Font, IDLgr. Palette, IDLgr. Symbol Helper： (outside the hierarchy, alter data in useful ways or provide other services) IDLgr. Tessalator, Trackball Composite Objects： IDLgr. Color, IDLgr. Legend

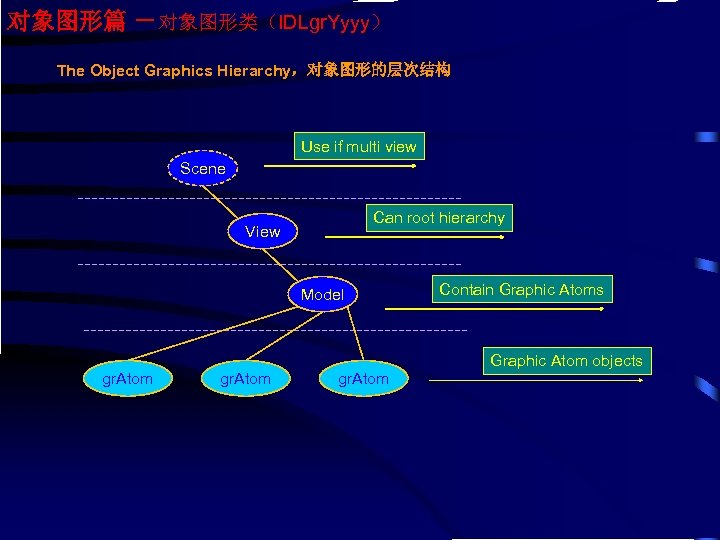

对象图形篇－对象图形类（IDLgr. Yyyy） The Object Graphics Hierarchy，对象图形的层次结构 Use if multi view Scene Can root hierarchy View Model Contain Graphic Atoms Graphic Atom objects gr. Atom

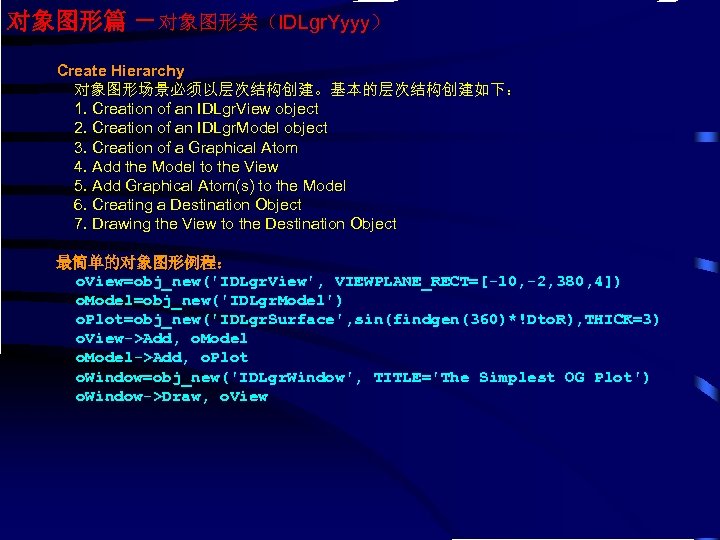

对象图形篇－对象图形类（IDLgr. Yyyy） Create Hierarchy 对象图形场景必须以层次结构创建。基本的层次结构创建如下： 1. Creation of an IDLgr. View object 2. Creation of an IDLgr. Model object 3. Creation of a Graphical Atom 4. Add the Model to the View 5. Add Graphical Atom(s) to the Model 6. Creating a Destination Object 7. Drawing the View to the Destination Object 最简单的对象图形例程： o. View=obj_new('IDLgr. View', VIEWPLANE_RECT=[-10, -2, 380, 4]) o. Model=obj_new('IDLgr. Model') o. Plot=obj_new('IDLgr. Surface', sin(findgen(360)*!Dto. R), THICK=3) o. View->Add, o. Model->Add, o. Plot o. Window=obj_new('IDLgr. Window', TITLE='The Simplest OG Plot') o. Window->Draw, o. View

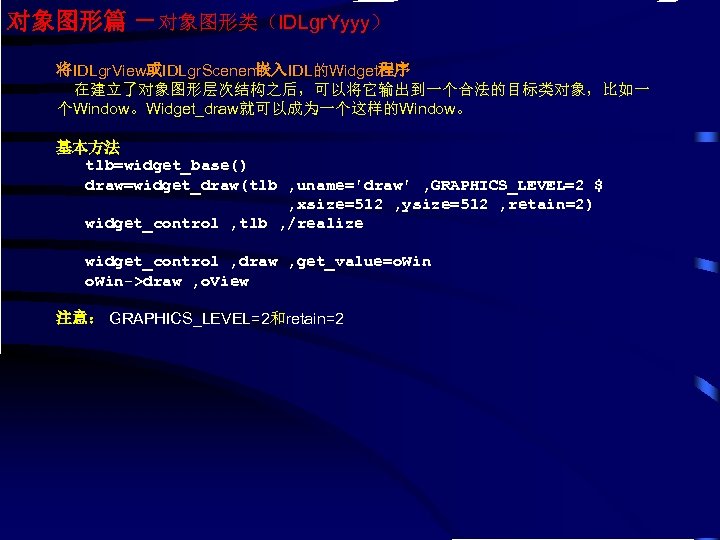

对象图形篇－对象图形类（IDLgr. Yyyy）将IDLgr. View或IDLgr. Scenen嵌入IDL的Widget程序在建立了对象图形层次结构之后，可以将它输出到一个合法的目标类对象，比如一个Window。Widget_draw就可以成为一个这样的Window。基本方法 tlb=widget_base() draw=widget_draw(tlb , uname='draw' , GRAPHICS_LEVEL=2 $ , xsize=512 , ysize=512 , retain=2) widget_control , tlb , /realize widget_control , draw , get_value=o. Win->draw , o. View 注意： GRAPHICS_LEVEL=2和retain=2

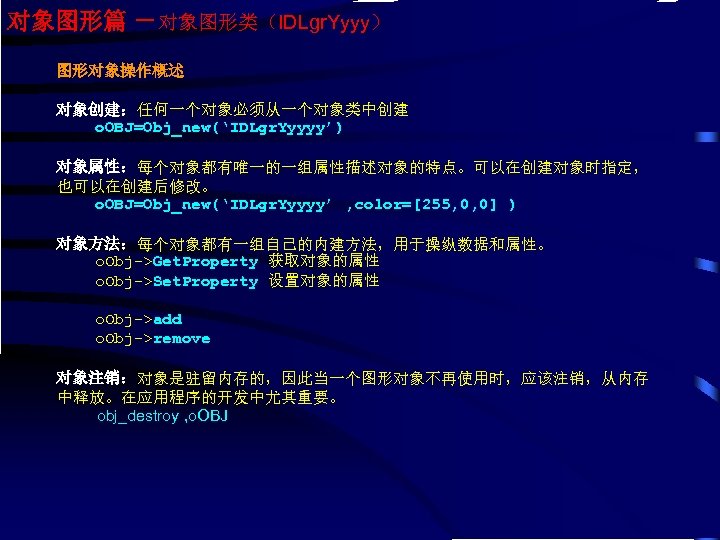

对象图形篇－对象图形类（IDLgr. Yyyy）图形对象操作概述对象创建：任何一个对象必须从一个对象类中创建 o. OBJ=Obj_new(‘IDLgr. Yyyyy’) 对象属性：每个对象都有唯一的一组属性描述对象的特点。可以在创建对象时指定，也可以在创建后修改。 o. OBJ=Obj_new(‘IDLgr. Yyyyy’ , color=[255, 0, 0] ) 对象方法：每个对象都有一组自己的内建方法，用于操纵数据和属性。 o. Obj->Get. Property 获取对象的属性 o. Obj->Set. Property 设置对象的属性 o. Obj->add o. Obj->remove 对象注销：对象是驻留内存的，因此当一个图形对象不再使用时，应该注销，从内存中释放。在应用程序的开发中尤其重要。 obj_destroy , o. OBJ

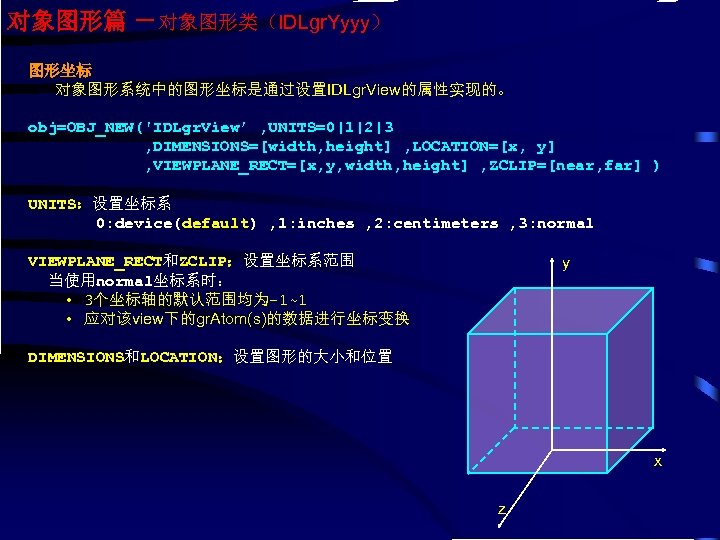

对象图形篇－对象图形类（IDLgr. Yyyy）图形坐标对象图形系统中的图形坐标是通过设置IDLgr. View的属性实现的。 obj=OBJ_NEW('IDLgr. View’ , UNITS=0|1|2|3 , DIMENSIONS=[width, height] , LOCATION=[x, y] , VIEWPLANE_RECT=[x, y, width, height] , ZCLIP=[near, far] ) UNITS：设置坐标系 0: device(default) , 1: inches , 2: centimeters , 3: normal VIEWPLANE_RECT和ZCLIP：设置坐标系范围当使用normal坐标系时： • 3个坐标轴的默认范围均为-1~1 • 应对该view下的gr. Atom(s)的数据进行坐标变换 y DIMENSIONS和LOCATION：设置图形的大小和位置 x z

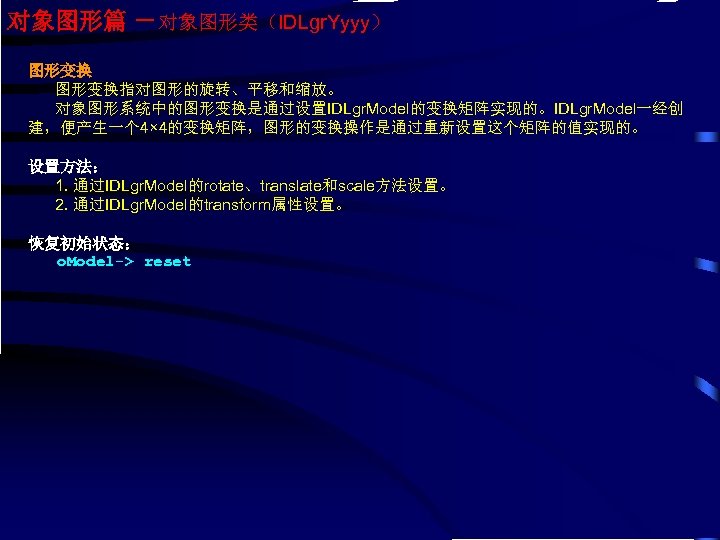

对象图形篇－对象图形类（IDLgr. Yyyy）图形变换指对图形的旋转、平移和缩放。对象图形系统中的图形变换是通过设置IDLgr. Model的变换矩阵实现的。IDLgr. Model一经创建，便产生一个 4× 4的变换矩阵，图形的变换操作是通过重新设置这个矩阵的值实现的。设置方法： 1. 通过IDLgr. Model的rotate、translate和scale方法设置。 2. 通过IDLgr. Model的transform属性设置。恢复初始状态： o. Model-> reset

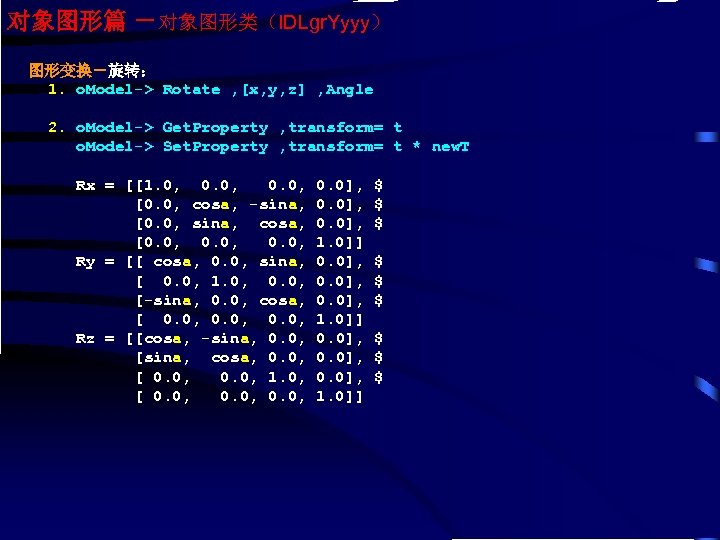

对象图形篇－对象图形类（IDLgr. Yyyy）图形变换－旋转： 1. o. Model-> Rotate , [x, y, z] , Angle 2. o. Model-> Get. Property , transform= t o. Model-> Set. Property , transform= t * new. T Rx = [[1. 0, 0. 0, [0. 0, cosa, -sina, [0. 0, sina, cosa, [0. 0, Ry = [[ cosa, 0. 0, sina, [ 0. 0, 1. 0, 0. 0, [-sina, 0. 0, cosa, [ 0. 0, Rz = [[cosa, -sina, 0. 0, [sina, cosa, 0. 0, [ 0. 0, 1. 0, [ 0. 0, 0. 0], 0. 0], 1. 0]] $ $ $ $ $

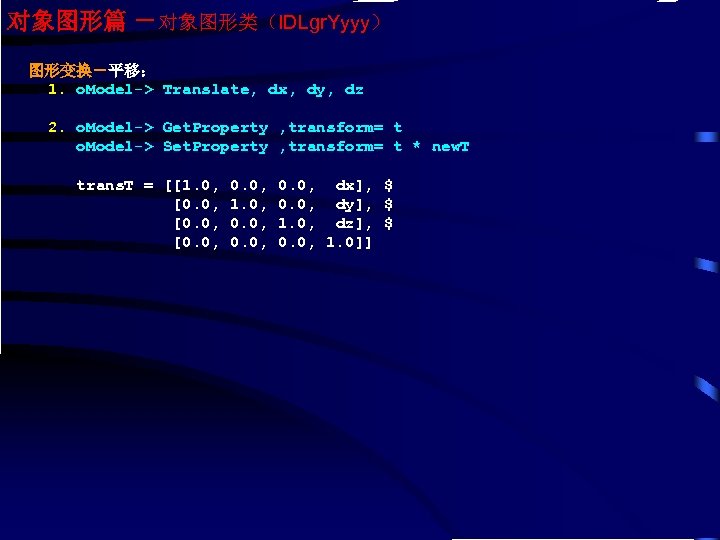

对象图形篇－对象图形类（IDLgr. Yyyy）图形变换－平移： 1. o. Model-> Translate, dx, dy, dz 2. o. Model-> Get. Property , transform= t o. Model-> Set. Property , transform= t * new. T trans. T = [[1. 0, [0. 0, 1. 0, 0. 0, dx], $ 0. 0, dy], $ 1. 0, dz], $ 0. 0, 1. 0]]

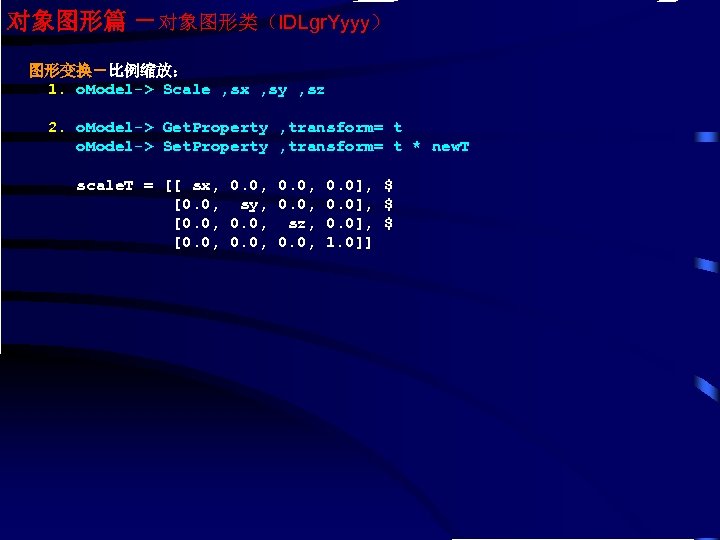

对象图形篇－对象图形类（IDLgr. Yyyy）图形变换－比例缩放： 1. o. Model-> Scale , sx , sy , sz 2. o. Model-> Get. Property , transform= t o. Model-> Set. Property , transform= t * new. T scale. T = [[ sx, 0. 0, 0. 0], $ [0. 0, sy, 0. 0], $ [0. 0, sz, 0. 0], $ [0. 0, 1. 0]]

对象图形篇－对象图形类（IDLgr. Yyyy） gr. Atom中数据的normal坐标转换当IDLgr. View使用normal坐标时，应该对gr. Atom(s)中的数据进行坐标转换以适应新的坐标系。 o. Atom=obj_new(‘IDLgr. Yyyy’ , data ) Obj[i]->Get. Property, XRANGE=xr, YRANGE=yr, ZRANGE=zr xc = [ -xr[0]/(xr[1]=xr[0]), 1/(xr[1]-xr[0]) ] yc = [ -yr[0]/(yr[1]=yr[0]), 1/(yr[1]-yr[0]) ] yc = [ -zr[0]/(zr[1]=zr[0]), 1/(zr[1]-zr[0]) ] Obj[i]->Set. Property, XCOORD_CONV=xc, YCOORD_CONV=yc, ZCOORD_CONV=zc 事实上，在gr. Atom内部的计算方法为：normalized=so+s 1*data 上述公式的转换结果为为 0～ 1，如果IDLgr. View中的坐标不是 0～ 1，则可以根据需要对xc[0]， yc[0]，zc[0]进行计算，可以使图形在适当的位置显示。如：data的值域为 0～ 1，坐标为-1～ 1，则xc[0]=xc[0]-0. 5即可。

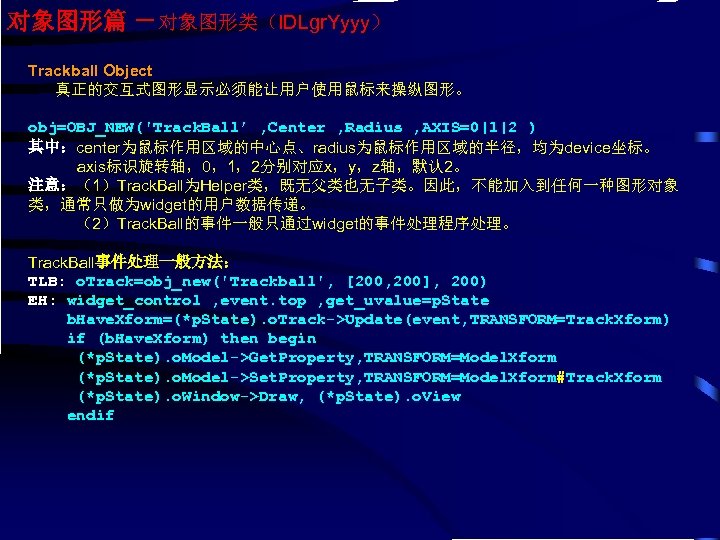

对象图形篇－对象图形类（IDLgr. Yyyy） Trackball Object 真正的交互式图形显示必须能让用户使用鼠标来操纵图形。 obj=OBJ_NEW('Track. Ball’ , Center , Radius , AXIS=0|1|2 ) 其中：center为鼠标作用区域的中心点、radius为鼠标作用区域的半径，均为device坐标。 axis标识旋转轴，0，1，2分别对应x，y，z轴，默认 2。注意：（1）Track. Ball为Helper类，既无父类也无子类。因此，不能加入到任何一种图形对象类，通常只做为widget的用户数据传递。（2）Track. Ball的事件一般只通过widget的事件处理程序处理。 Track. Ball事件处理一般方法： TLB: o. Track=obj_new('Trackball', [200, 200], 200) EH: widget_control , event. top , get_uvalue=p. State b. Have. Xform=(*p. State). o. Track->Update(event, TRANSFORM=Track. Xform) if (b. Have. Xform) then begin (*p. State). o. Model->Get. Property, TRANSFORM=Model. Xform (*p. State). o. Model->Set. Property, TRANSFORM=Model. Xform#Track. Xform (*p. State). o. Window->Draw, (*p. State). o. View endif

对象图形篇－对象图形类（IDLgr. Yyyy） Light Object 光源是IDL图形对象gr. Atom类之一，它可以加入到对象图形的层次结构中，从而可以随对象图形的变换而变换（如：旋转、平移和缩放）。 IDL默认为环绕光，这会使 3 D图形看起来象 2 D图形一样。通过设置光源对象的属性，可以看到真正的3 D图形。 obj=OBJ_NEW(’IDLgr. Light’ , TYPE=0|1|2|3 , LOCATION=[x, y, z], COLOR=[r, g, b]) 其中：TYPE为光源类型。0为环绕光，1为点光源，2为平行光，3为聚光灯。 LOCATION为光源位置；COLOR为光源颜色。多光源由于光源可以随对象图形变换，因此为了从各个角度都能清楚地看到图形，就必须设置多个光源。一个IDLgr. View里最多可以放置 8个光源。让光源停在特定的位置单独创建一个包含IDLgr. Light的IDLgr. Model，就可以控制它的动作。

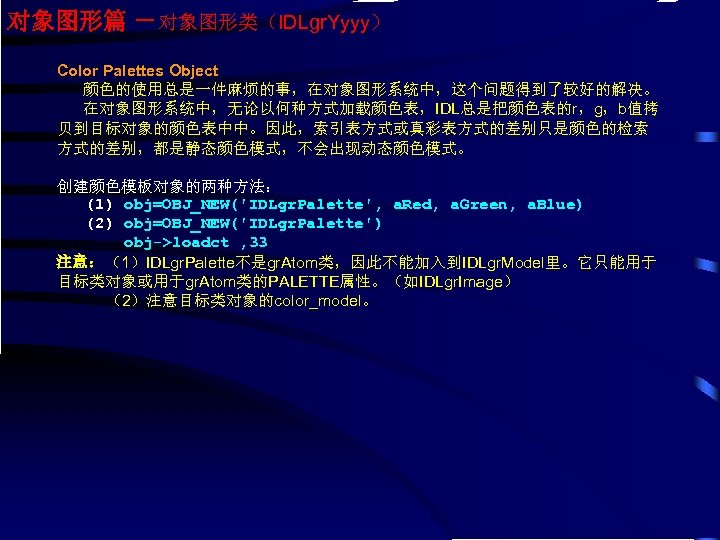

对象图形篇－对象图形类（IDLgr. Yyyy） Color Palettes Object 颜色的使用总是一件麻烦的事，在对象图形系统中，这个问题得到了较好的解决。在对象图形系统中，无论以何种方式加载颜色表，IDL总是把颜色表的r，g，b值拷贝到目标对象的颜色表中中。因此，索引表方式或真彩表方式的差别只是颜色的检索方式的差别，都是静态颜色模式，不会出现动态颜色模式。创建颜色模板对象的两种方法： (1) obj=OBJ_NEW('IDLgr. Palette', a. Red, a. Green, a. Blue) (2) obj=OBJ_NEW('IDLgr. Palette') obj->loadct , 33 注意：（1）IDLgr. Palette不是gr. Atom类，因此不能加入到IDLgr. Model里。它只能用于目标类对象或用于gr. Atom类的PALETTE属性。（如IDLgr. Image）（2）注意目标类对象的color_model。

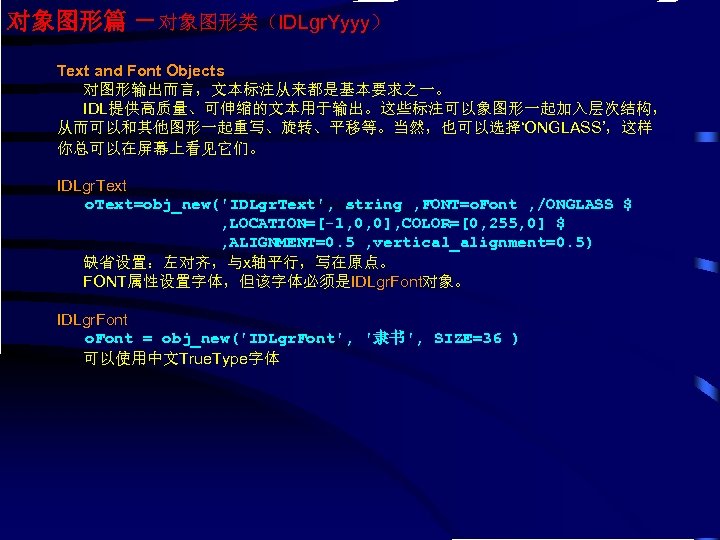

对象图形篇－对象图形类（IDLgr. Yyyy） Text and Font Objects 对图形输出而言，文本标注从来都是基本要求之一。 IDL提供高质量、可伸缩的文本用于输出。这些标注可以象图形一起加入层次结构，从而可以和其他图形一起重写、旋转、平移等。当然，也可以选择‘ONGLASS’，这样你总可以在屏幕上看见它们。 IDLgr. Text o. Text=obj_new('IDLgr. Text', string , FONT=o. Font , /ONGLASS $ , LOCATION=[-1, 0, 0], COLOR=[0, 255, 0] $ , ALIGNMENT=0. 5 , vertical_alignment=0. 5) 缺省设置：左对齐，与x轴平行，写在原点。 FONT属性设置字体，但该字体必须是IDLgr. Font对象。 IDLgr. Font o. Font = obj_new('IDLgr. Font', '隶书', SIZE=36 ) 可以使用中文True. Type字体

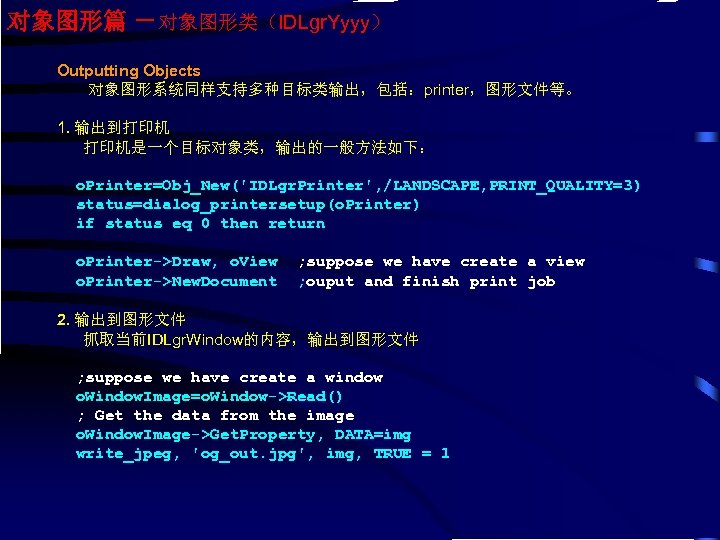

对象图形篇－对象图形类（IDLgr. Yyyy） Outputting Objects 对象图形系统同样支持多种目标类输出，包括：printer，图形文件等。 1. 输出到打印机打印机是一个目标对象类，输出的一般方法如下： o. Printer=Obj_New('IDLgr. Printer', /LANDSCAPE, PRINT_QUALITY=3) status=dialog_printersetup(o. Printer) if status eq 0 then return o. Printer->Draw, o. View o. Printer->New. Document ; suppose we have create a view ; ouput and finish print job 2. 输出到图形文件抓取当前IDLgr. Window的内容，输出到图形文件 ; suppose we have create a window o. Window. Image=o. Window->Read() ; Get the data from the image o. Window. Image->Get. Property, DATA=img write_jpeg, 'og_out. jpg', img, TRUE = 1

对象图形篇－对象图形类（IDLgr. Yyyy） Images and Texture Mapping 将一幅地形图（image）覆盖在由高程数据形成的曲面（surface）上，是很有实用价值的。IDLgr. Surface和IDLgr. Polygon都具有将一幅地形图与高程数据曲面适当地组合的能力。 o. Image=obj_new(‘ILDgr. Image’ , data ) o. Surface=obj_new(‘IDLgr. Surface’ , data , texture_map=o. Image )

对象图形篇－创建自己的图形对象类在IDL引入了面向对象设计思想后，程序员使用IDL创建自己的图形对象类成为可能。创建新的对象类的步骤 1. 为类命名每当创建一个类对象时， IDL总是用对象类的名标识，因此类名必须唯一。 2. 定义类的属性（data）一个对象的所有必要的信息必须在类的数据部分适当地定义。对象类的数据定义使用IDL的命名结构，结构的名就是类名，并且使用 objname__define. pro存储。 3. 定义类的行为（methods）一个对象类的行为通常称为方法，使用IDL的过程和函数定义。不同点在于命名和数据传递。命名：objname: : methodname 数据传递：自动方法的定义既可以与数据定义使用一个文件；也可以为每一个方法单独使用一个文件，文件命名必须为objname__method. pro 实例分析：imageobj__define. pro

IDL 高级培训外部接口篇

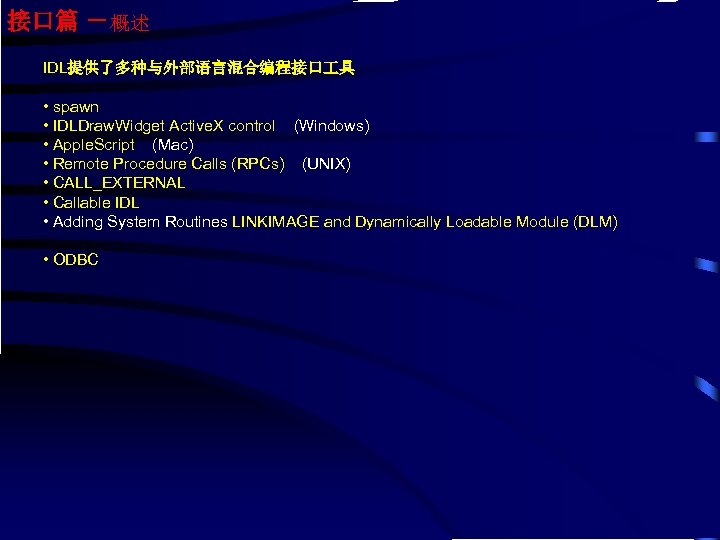

接口篇－概述 IDL提供了多种与外部语言混合编程接口具 • spawn • IDLDraw. Widget Active. X control (Windows) • Apple. Script (Mac) • Remote Procedure Calls (RPCs) (UNIX) • CALL_EXTERNAL • Callable IDL • Adding System Routines LINKIMAGE and Dynamically Loadable Module (DLM) • ODBC

接口篇－spawn IDL与外部接口具中最简便地一种 spawn , command , result=var , errresult=var , /hide , /nowait , /noshell , /log_output , /null_stdin , /stderr (1) Windows下环境下相当与在执行一个DOS命令，但无法返回信息。 (2) 无选项时，弹出一个DOS窗口 (3) nowait，不选，在程序中调用spawn时，直至命令完成才执行spawn的下一句。 (4) hide，不选，在程序中调用spawn时，会弹出一个DOS窗口显示外部命令的执行情况。选中，则将DOS窗口最小化。（对DOS程序有用） (5) noshell，不选，在程序中调用spawn时，会通过DOS命令行执行。选中，则不经过命令行，直接运行。（对windows程序有用）

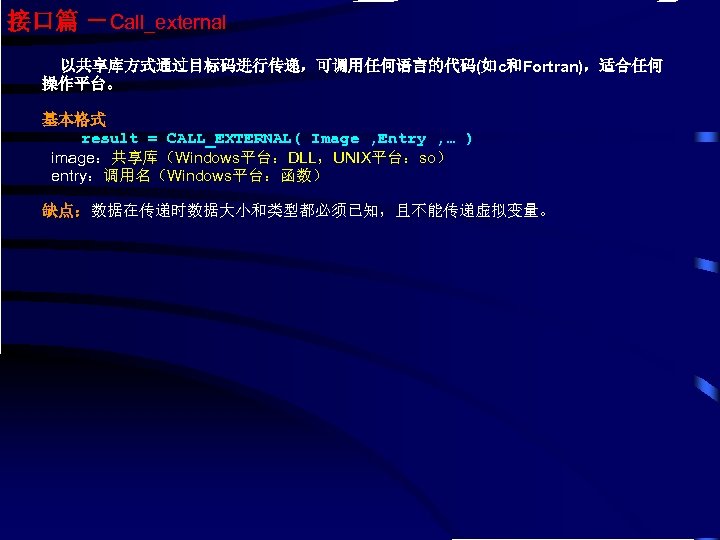

接口篇－Call_external 以共享库方式通过目标码进行传递，可调用任何语言的代码(如c和Fortran)，适合任何操作平台。基本格式 result = CALL_EXTERNAL( Image , Entry , … ) image：共享库（Windows平台：DLL，UNIX平台：so） entry：调用名（Windows平台：函数）缺点：数据在传递时数据大小和类型都必须已知，且不能传递虚拟变量。

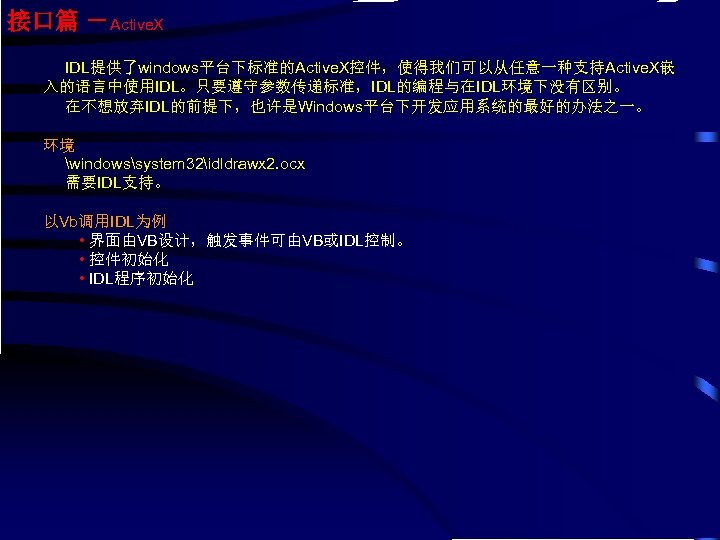

接口篇－Active. X IDL提供了windows平台下标准的Active. X控件，使得我们可以从任意一种支持Active. X嵌入的语言中使用IDL。只要遵守参数传递标准，IDL的编程与在IDL环境下没有区别。在不想放弃IDL的前提下，也许是Windows平台下开发应用系统的最好的办法之一。环境 windowssystem 32idldrawx 2. ocx 需要IDL支持。以Vb调用IDL为例 • 界面由VB设计，触发事件可由VB或IDL控制。 • 控件初始化 • IDL程序初始化

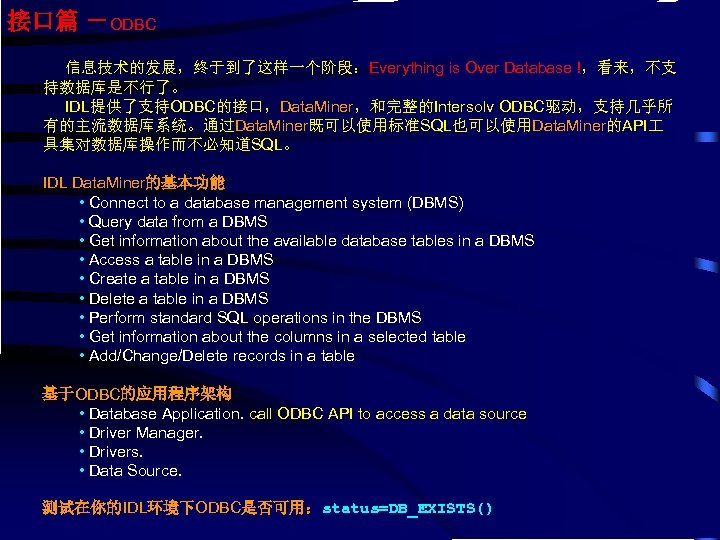

接口篇－ODBC 信息技术的发展，终于到了这样一个阶段：Everything is Over Database !，看来，不支持数据库是不行了。 IDL提供了支持ODBC的接口，Data. Miner，和完整的Intersolv ODBC驱动，支持几乎所有的主流数据库系统。通过Data. Miner既可以使用标准SQL也可以使用Data. Miner的API 具集对数据库操作而不必知道SQL。 IDL Data. Miner的基本功能 • Connect to a database management system (DBMS) • Query data from a DBMS • Get information about the available database tables in a DBMS • Access a table in a DBMS • Create a table in a DBMS • Delete a table in a DBMS • Perform standard SQL operations in the DBMS • Get information about the columns in a selected table • Add/Change/Delete records in a table 基于ODBC的应用程序架构 • Database Application. call ODBC API to access a data source • Driver Manager. • Drivers. • Data Source. 测试在你的IDL环境下ODBC是否可用：status=DB_EXISTS()

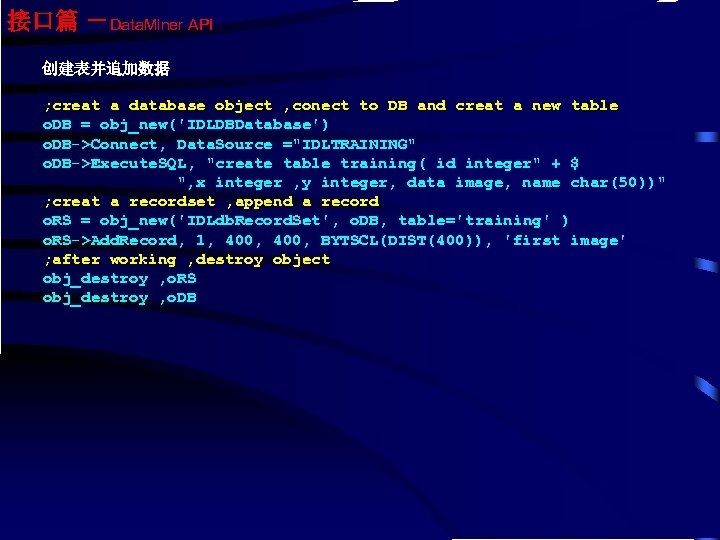

接口篇－Data. Miner API 创建表并追加数据 ; creat a database object , conect to DB and creat a new table o. DB = obj_new('IDLDBDatabase') o. DB->Connect, Data. Source ="IDLTRAINING" o. DB->Execute. SQL, "create table training( id integer" + $ ", x integer , y integer, data image, name char(50))" ; creat a recordset , append a record o. RS = obj_new('IDLdb. Record. Set', o. DB, table='training' ) o. RS->Add. Record, 1, 400, BYTSCL(DIST(400)), 'first image' ; after working , destroy object obj_destroy , o. RS obj_destroy , o. DB

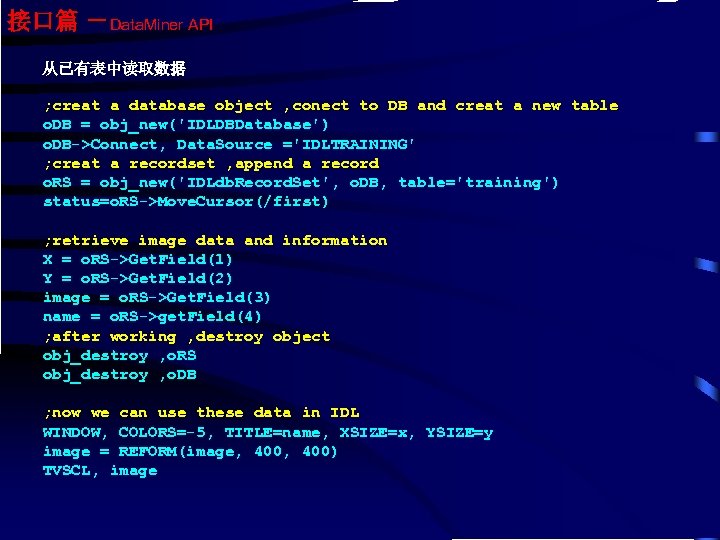

接口篇－Data. Miner API 从已有表中读取数据 ; creat a database object , conect to DB and creat a new table o. DB = obj_new('IDLDBDatabase') o. DB->Connect, Data. Source ='IDLTRAINING' ; creat a recordset , append a record o. RS = obj_new('IDLdb. Record. Set', o. DB, table='training') status=o. RS->Move. Cursor(/first) ; retrieve image data and information X = o. RS->Get. Field(1) Y = o. RS->Get. Field(2) image = o. RS->Get. Field(3) name = o. RS->get. Field(4) ; after working , destroy object obj_destroy , o. RS obj_destroy , o. DB ; now we can use these data in IDL WINDOW, COLORS=-5, TITLE=name, XSIZE=x, YSIZE=y image = REFORM(image, 400) TVSCL, image

接口篇－Data. Miner API 小结： • IDL并不是一个有效的信息系统的界面具，数据校验功能过弱。这就使得在写入数据库时预处理过于繁杂，效率不高。但从数据库读取数据非常简单，便于使用。 • 空间数据的存取是IDL通过ODBC的瓶颈，往往如果能结合ORACLE的spatial功能，对于空间数据的管理不失为一个好办法。 • 如果结合VB开发应用信息系统，应该是一个比较好的选择。

IDL 高级培训 基础篇 基础篇 语法基础 1 变量及其属性

IDL 高级培训基础篇基础篇语法基础 1 变量及其属性
