Идеальная подгонка одежды – ключ к успеху Обзор для производителей одежды

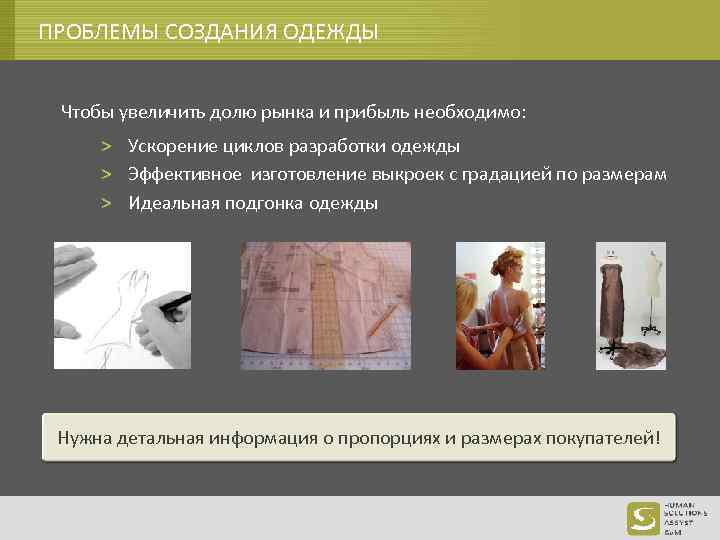

ПРОБЛЕМЫ СОЗДАНИЯ ОДЕЖДЫ Чтобы увеличить долю рынка и прибыль необходимо: > Ускорение циклов разработки одежды > Эффективное изготовление выкроек с градацией по размерам > Идеальная подгонка одежды Нужна детальная информация о пропорциях и размерах покупателей!

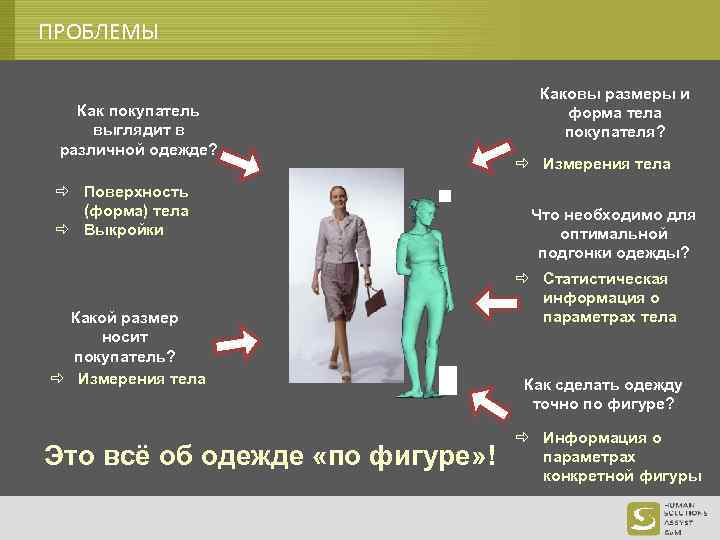

ПРОБЛЕМЫ Как покупатель выглядит в различной одежде? ð Поверхность (форма) тела ð Выкройки Какой размер носит покупатель? ð Измерения тела Это всё об одежде «по фигуре» ! Каковы размеры и форма тела покупателя? ð Измерения тела Что необходимо для оптимальной подгонки одежды? ð Статистическая информация о параметрах тела Как сделать одежду точно по фигуре? ð Информация о параметрах конкретной фигуры

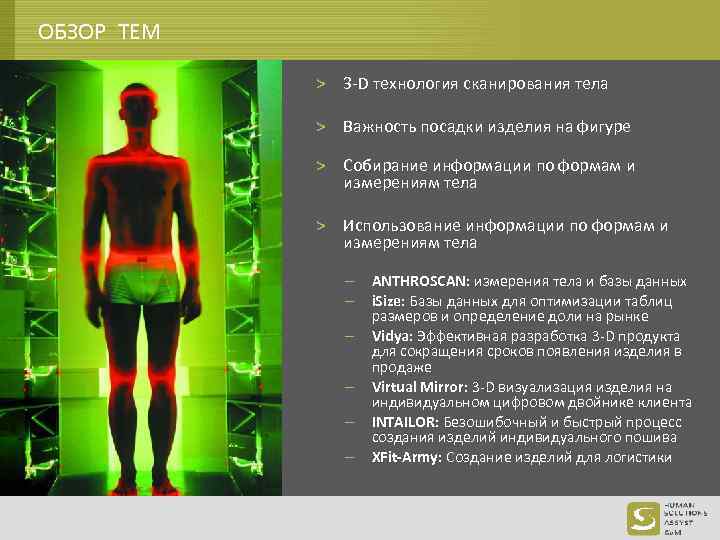

ОБЗОР ТЕМ > 3 -D технология сканирования тела > Важность посадки изделия на фигуре > Собирание информации по формам и измерениям тела > Использование информации по формам и измерениям тела ANTHROSCAN: измерения тела и базы данных i. Size: Базы данных для оптимизации таблиц размеров и определение доли на рынке Vidya: Эффективная разработка 3 -D продукта для сокращения сроков появления изделия в продаже Virtual Mirror: 3 -D визуализация изделия на индивидуальном цифровом двойнике клиента INTAILOR: Безошибочный и быстрый процесс создания изделий индивидуального пошива XFit-Army: Создание изделий для логистики
СОВРЕМЕННЫЕ ТЕХНОЛОГИИ 3 -D СКАНИРОВАНИЯ > Лазерный луч > Радио волны > Структуированный свет

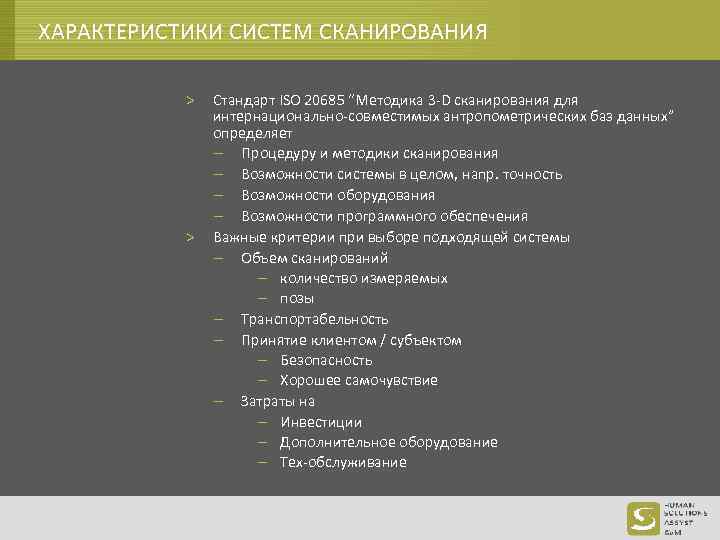

ХАРАКТЕРИСТИКИ СИСТЕМ СКАНИРОВАНИЯ > > Стандарт ISO 20685 “Методика 3 -D сканирования для интернационально-совместимых антропометрических баз данных” определяет Процедуру и методики сканирования Возможности системы в целом, напр. точность Возможности оборудования Возможности программного обеспечения Важные критерии при выборе подходящей системы Объем сканирований количество измеряемых позы Транспортабельность Принятие клиентом / субъектом Безопасность Хорошее самочувствие Затраты на Инвестиции Дополнительное оборудование Тех-обслуживание

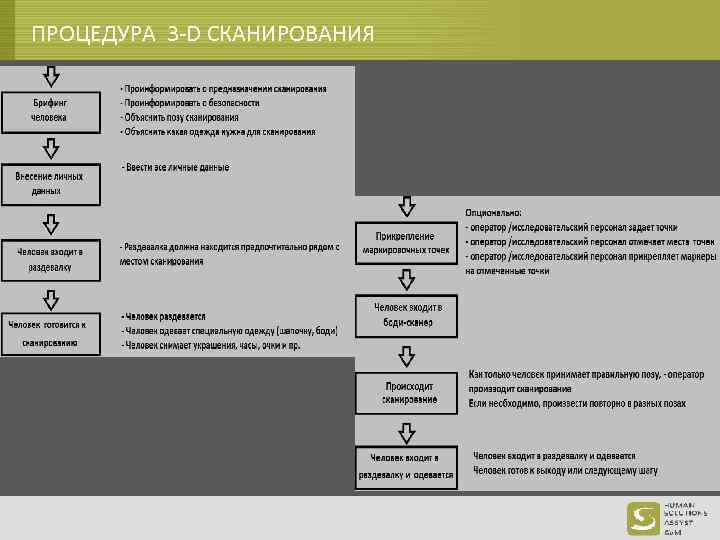

ПРОЦЕДУРА 3 -D СКАНИРОВАНИЯ
ПРЕИМУЩЕСТВА 3 -D СКАНИРОВАНИЯ ТЕЛА > Точный, быстрый и безконтактный вид измерения > Наряду с измерениями тела создаются также 3 -D формы > Измерения сохраняются в 3 -D файле сканирования > Человек не должен присутствовать при дальнейшем анализе измерений тела > Возможен последующий анализ сохраненных сканирований > Эта новая технология надёжно и эффективно применяется для проведения статистических измерений населения

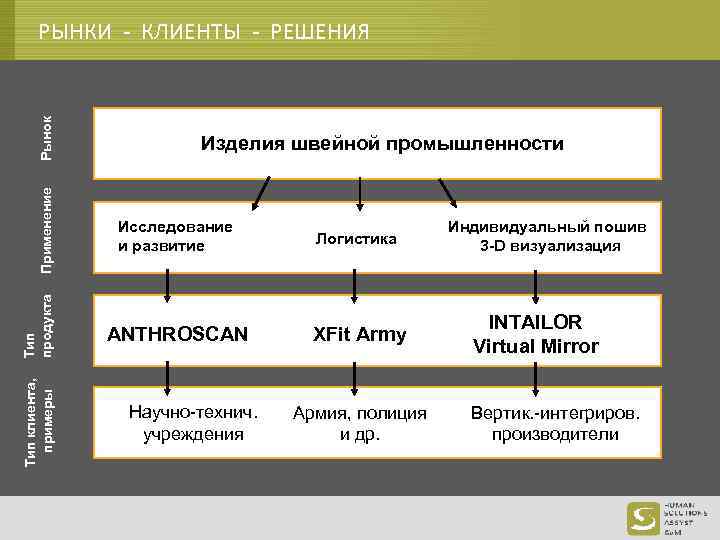

Тип клиента, примеры Тип продукта Применение Рынок РЫНКИ - КЛИЕНТЫ - РЕШЕНИЯ Изделия швейной промышленности Исследование и развитие Логистика ANTHROSCAN XFit Army Научно-технич. учреждения Армия, полиция и др. Индивидуальный пошив 3 -D визуализация INTAILOR Virtual Mirror Вертик. -интегриров. производители

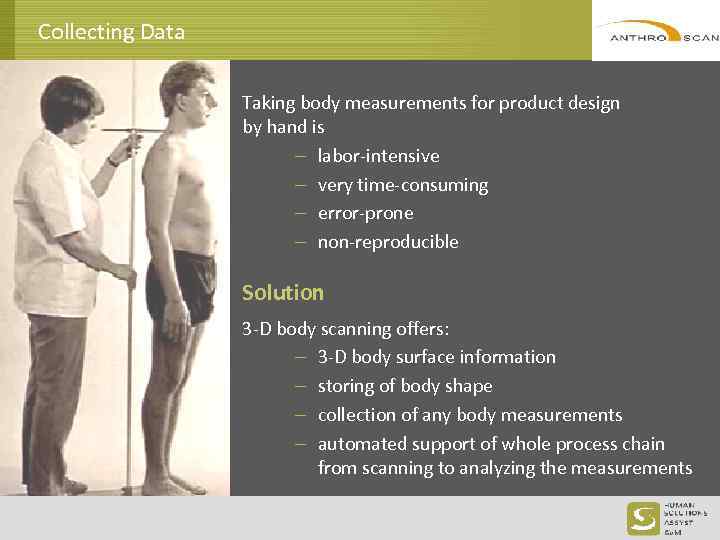

Collecting Data Taking body measurements for product design by hand is labor-intensive very time-consuming error-prone non-reproducible Solution 3 -D body scanning offers: 3 -D body surface information storing of body shape collection of any body measurements automated support of whole process chain from scanning to analyzing the measurements

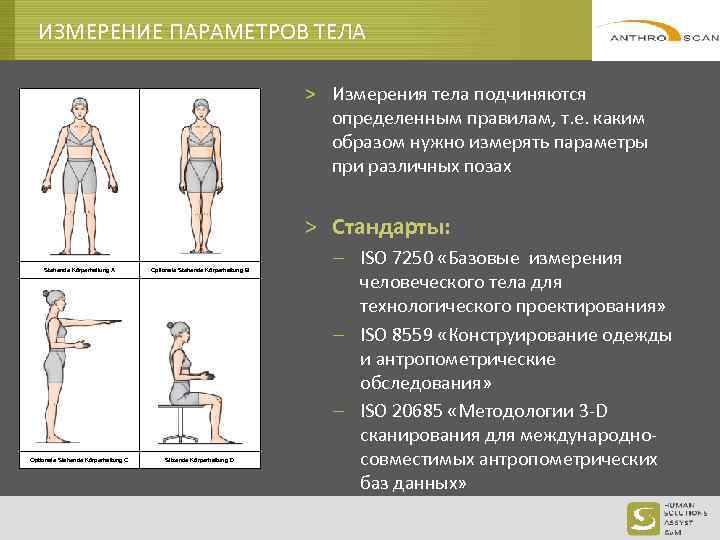

ИЗМЕРЕНИЕ ПАРАМЕТРОВ ТЕЛА > Измерения тела подчиняются определенным правилам, т. е. каким образом нужно измерять параметры при различных позах > Стандарты: Stehende Körperhaltung A Optionale Stehende Körperhaltung B Optionale Stehende Körperhaltung C Sitzende Körperhaltung D ISO 7250 «Базовые измерения человеческого тела для технологического проектирования» ISO 8559 «Конструирование одежды и антропометрические обследования» ISO 20685 «Методологии 3 -D сканирования для международносовместимых антропометрических баз данных»

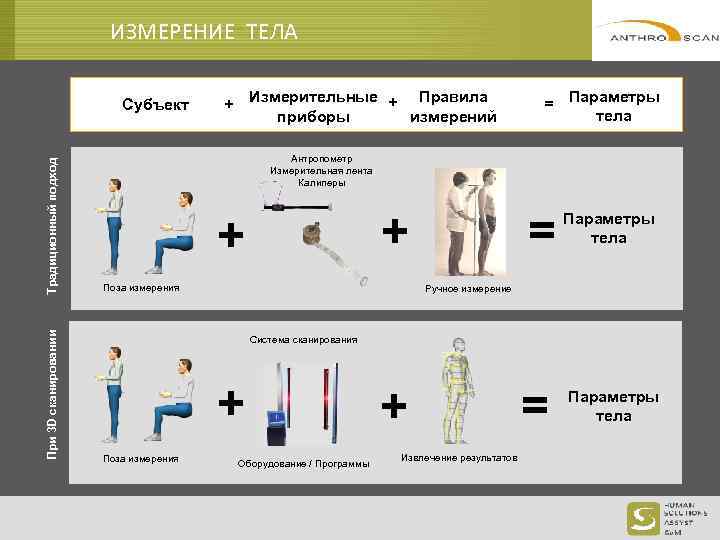

ИЗМЕРЕНИЕ ТЕЛА При 3 D сканировании Традиционный подход Субъект + Измерительные + Правила приборы измерений = Параметры тела Антропометр Измерительная лента Калиперы = + + Поза измерения Параметры тела Ручное измерение Система сканирования + Поза измерения Оборудование / Программы + Извлечение результатов = Параметры тела
Преимущества 3 -D боди-сканеров Лазерный 3 -D боди-сканер > > Бесконтактное, точное и быстрое измерение 3 -D фотография человека Большой объём сканирования Одновременно снятие измерений и сохранение информации о форме тела > Различные версии размеров, кол-ва сенсоров и сфер применения VITUS XXL: Whole Body Scanner

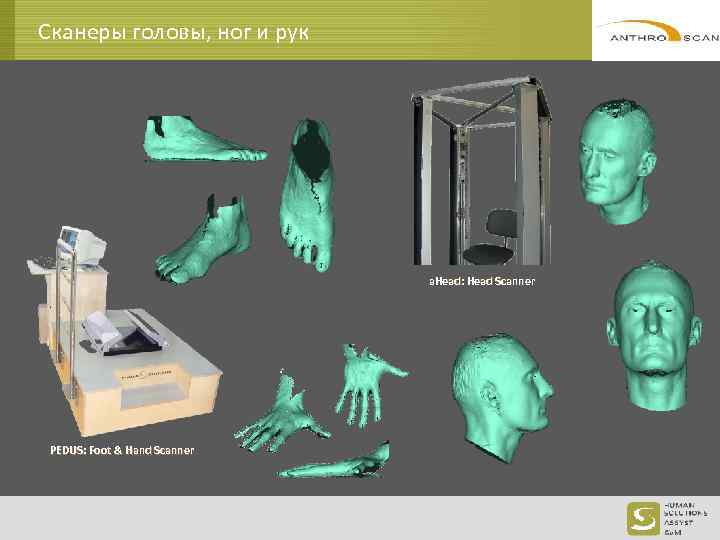

Сканеры головы, ног и рук a. Head: Head Scanner PEDUS: Foot & Hand Scanner
Снятие измерений тела

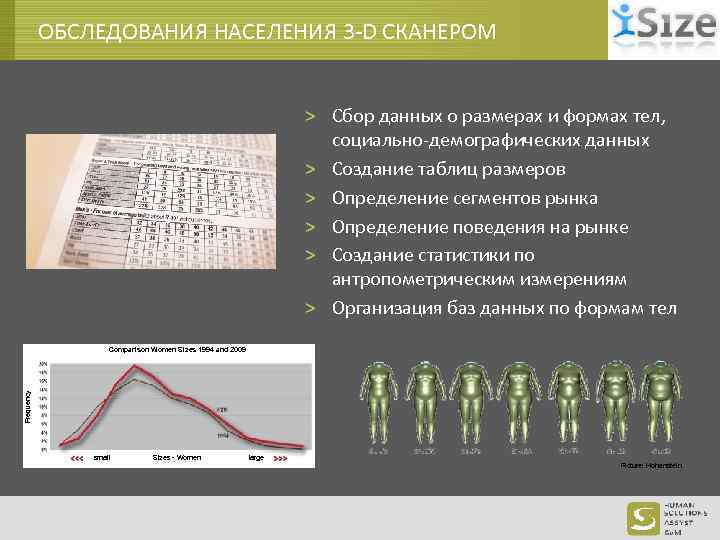

ОБСЛЕДОВАНИЯ НАСЕЛЕНИЯ 3 -D СКАНЕРОМ > Сбор данных о размерах и формах тел, социально-демографических данных > Создание таблиц размеров > Определение сегментов рынка > Определение поведения на рынке > Создание статистики по антропометрическим измерениям > Организация баз данных по формам тел Frequency Comparison Women Sizes 1994 and 2009 small Sizes - Women large Picture: Hohenstein

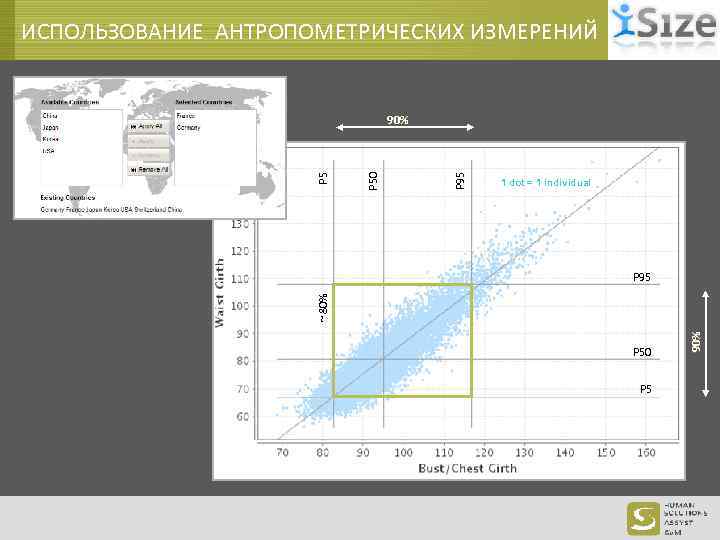

ИСПОЛЬЗОВАНИЕ АНТРОПОМЕТРИЧЕСКИХ ИЗМЕРЕНИЙ P 95 P 50 P 5 90% 1 dot = 1 individual P 50 P 5 90% ~ 80% P 95

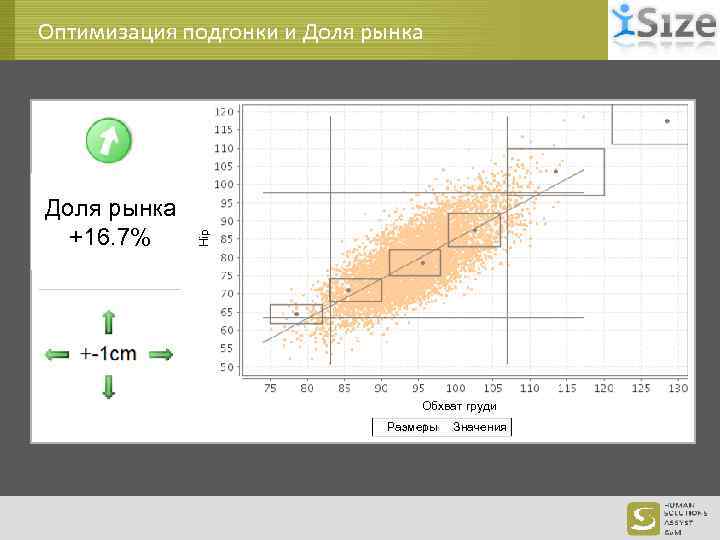

Доля рынка +16. 7% Hip Оптимизация подгонки и Доля рынка Обхват груди Размеры Значения

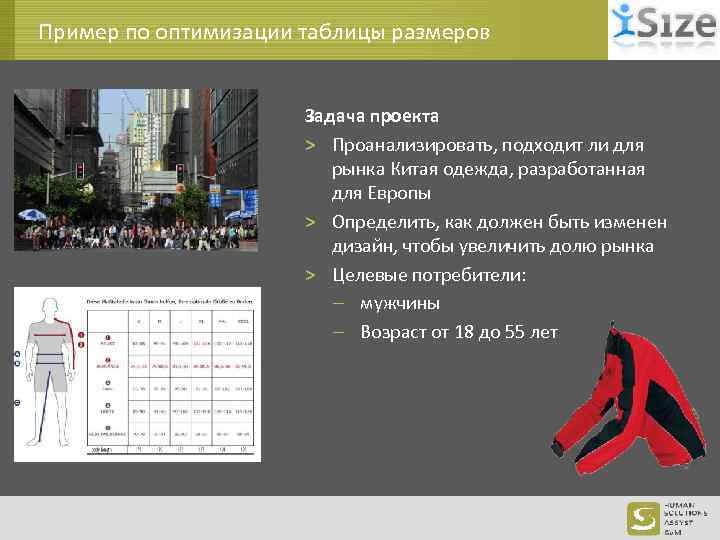

Пример по оптимизации таблицы размеров Задача проекта > Проанализировать, подходит ли для рынка Китая одежда, разработанная для Европы > Определить, как должен быть изменен дизайн, чтобы увеличить долю рынка > Целевые потребители: мужчины Возраст от 18 до 55 лет

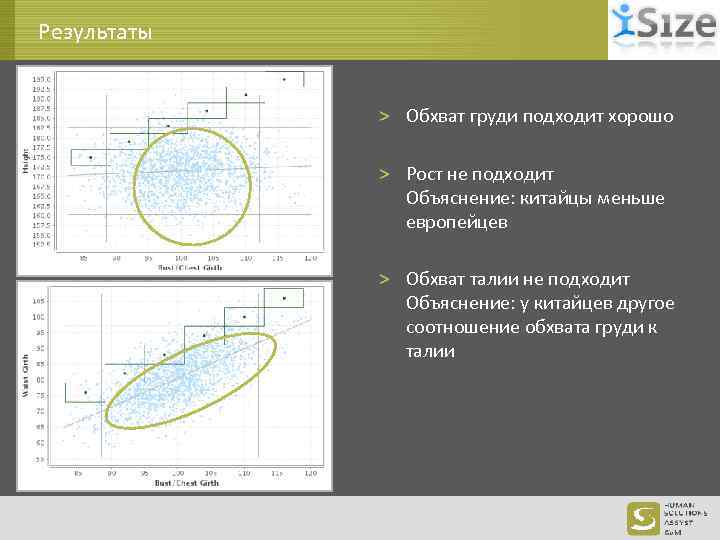

Результаты > Обхват груди подходит хорошо > Рост не подходит Объяснение: китайцы меньше европейцев > Обхват талии не подходит Объяснение: у китайцев другое соотношение обхвата груди к талии
Оптимизация одежды Подстройка роста, талии и бёдер Уменьшаем рост Уменьшаем обхват бедер Уменьшаем обхват талии

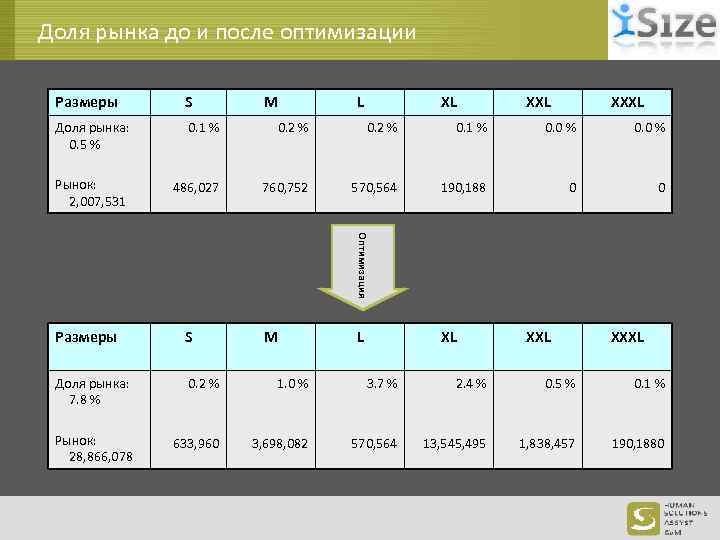

Доля рынка до и после оптимизации Размеры S M L XL XXXL Доля рынка: 0. 5 % 0. 1 % 0. 2 % 0. 1 % 0. 0 % Рынок: 2, 007, 531 486, 027 760, 752 570, 564 190, 188 0 0 Оптимизация Размеры S M L XL XXXL Доля рынка: 7. 8 % 0. 2 % 1. 0 % 3. 7 % 2. 4 % 0. 5 % 0. 1 % Рынок: 28, 866, 078 633, 960 3, 698, 082 570, 564 13, 545, 495 1, 838, 457 190, 1880
Процесс виртуального дизайна

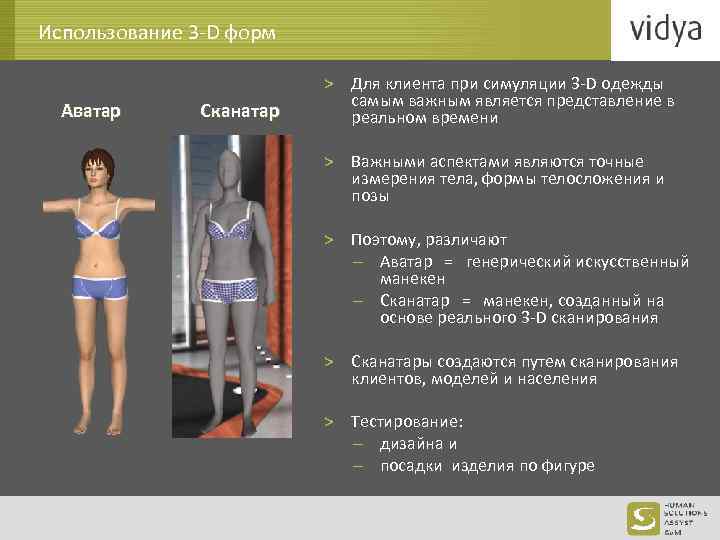

Использование 3 -D форм Аватар Сканатар > Для клиента при симуляции 3 -D одежды самым важным является представление в реальном времени > Важными аспектами являются точные измерения тела, формы телосложения и позы > Поэтому, различают Аватар = генерический искусственный манекен Сканатар = манекен, созданный на основе реального 3 -D сканирования > Сканатары создаются путем сканирования клиентов, моделей и населения > Тестирование: дизайна и посадки изделия по фигуре

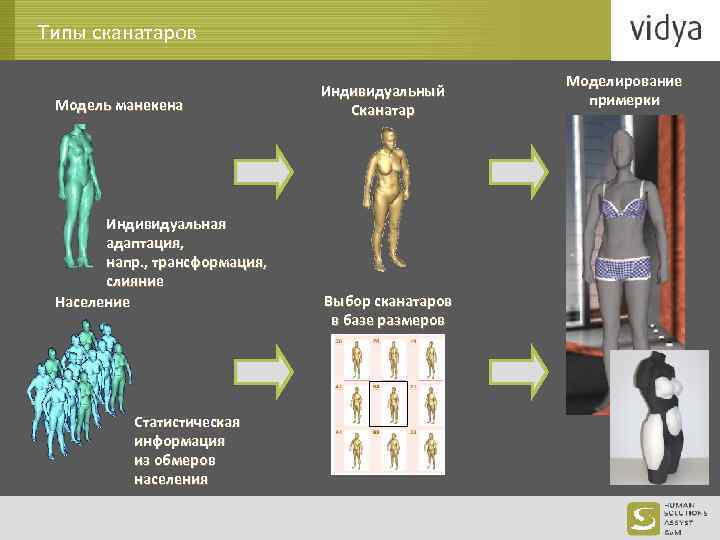

Типы сканатаров Модель манекена Индивидуальная адаптация, напр. , трансформация, слияние Население Статистическая информация из обмеров населения Индивидуальный Сканатар Выбор сканатаров в базе размеров Моделирование примерки

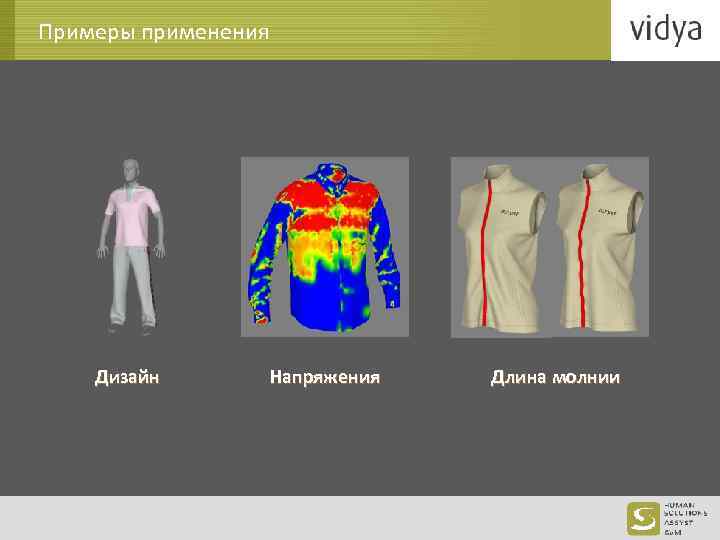

Примеры применения Дизайн Напряжения Длина молнии

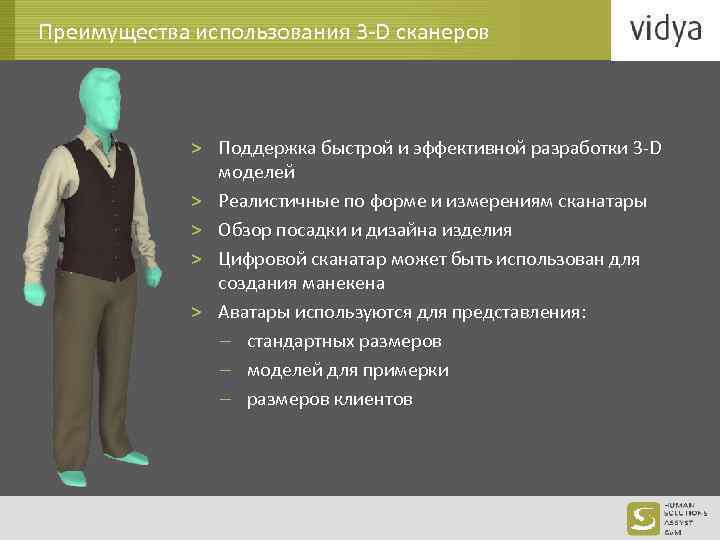

Преимущества использования 3 -D сканеров > Поддержка быстрой и эффективной разработки 3 -D моделей > Реалистичные по форме и измерениям сканатары > Обзор посадки и дизайна изделия > Цифровой сканатар может быть использован для создания манекена > Аватары используются для представления: стандартных размеров моделей для примерки размеров клиентов

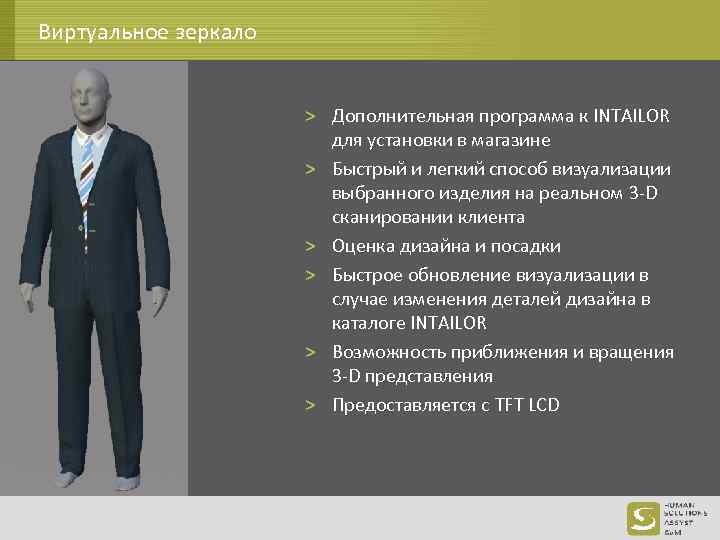

Виртуальное зеркало > Дополнительная программа к INTAILOR для установки в магазине > Быстрый и легкий способ визуализации выбранного изделия на реальном 3 -D сканировании клиента > Оценка дизайна и посадки > Быстрое обновление визуализации в случае изменения деталей дизайна в каталоге INTAILOR > Возможность приближения и вращения 3 -D представления > Предоставляется с TFT LCD

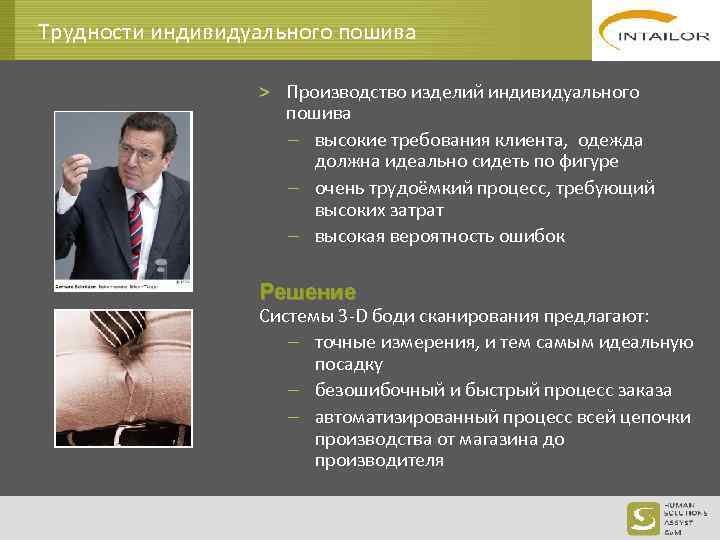

Трудности индивидуального пошива > Производство изделий индивидуального пошива высокие требования клиента, одежда должна идеально сидеть по фигуре очень трудоёмкий процесс, требующий высоких затрат высокая вероятность ошибок Решение Системы 3 -D боди сканирования предлагают: точные измерения, и тем самым идеальную посадку безошибочный и быстрый процесс заказа автоматизированный процесс всей цепочки производства от магазина до производителя

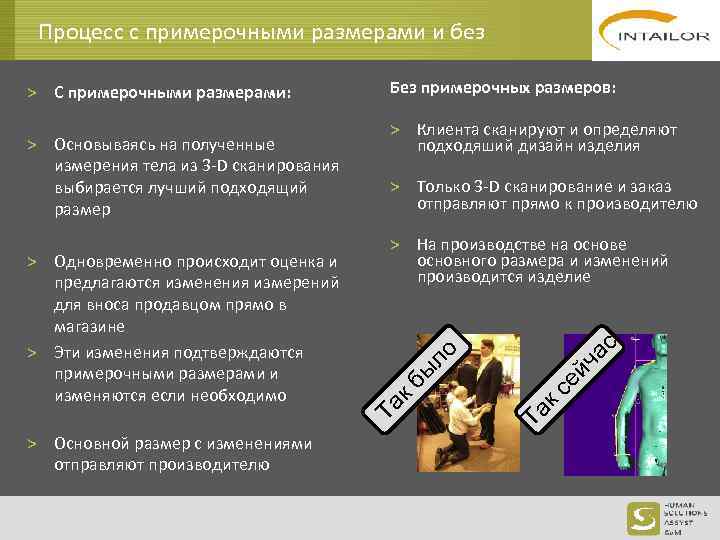

Процесс с примерочными размерами и без > Основной размер с изменениями отправляют производителю > Только 3 -D сканирование и заказ отправляют прямо к производителю с > На производстве на основе основного размера и изменений производится изделие Та кс ей ча ло > Одновременно происходит оценка и предлагаются изменения измерений для вноса продавцом прямо в магазине > Эти изменения подтверждаются примерочными размерами и изменяются если необходимо > Клиента сканируют и определяют подходяший дизайн изделия бы > Основываясь на полученные измерения тела из 3 -D сканирования выбирается лучший подходящий размер Без примерочных размеров: Та к > С примерочными размерами:

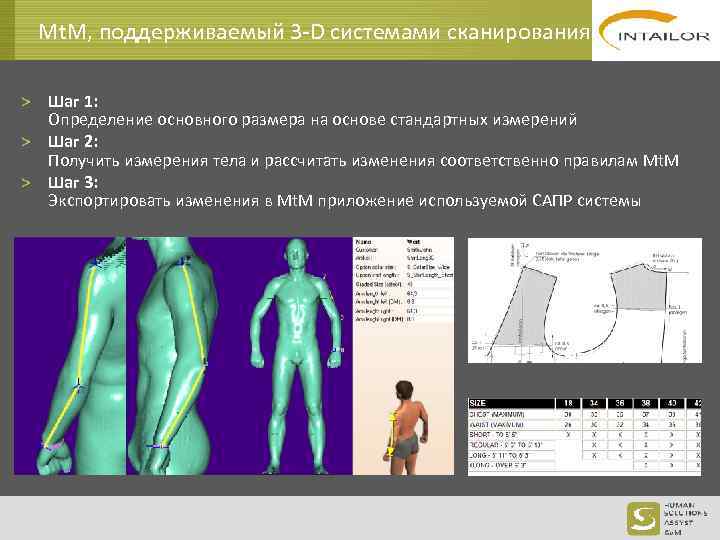

Mt. M, поддерживаемый 3 -D системами сканирования > Шаг 1: Определение основного размера на основе стандартных измерений > Шаг 2: Получить измерения тела и рассчитать изменения соответственно правилам Mt. M > Шаг 3: Экспортировать изменения в Mt. M приложение используемой САПР системы

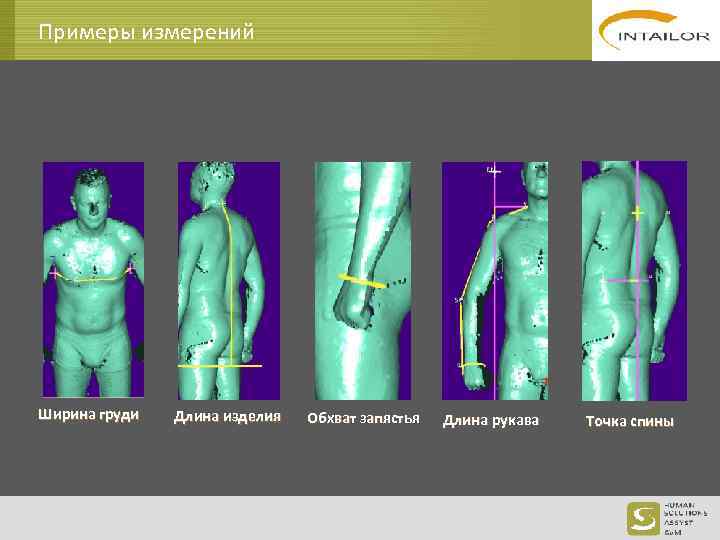

Примеры измерений Ширина груди Длина изделия Обхват запястья Длина рукава Точка спины

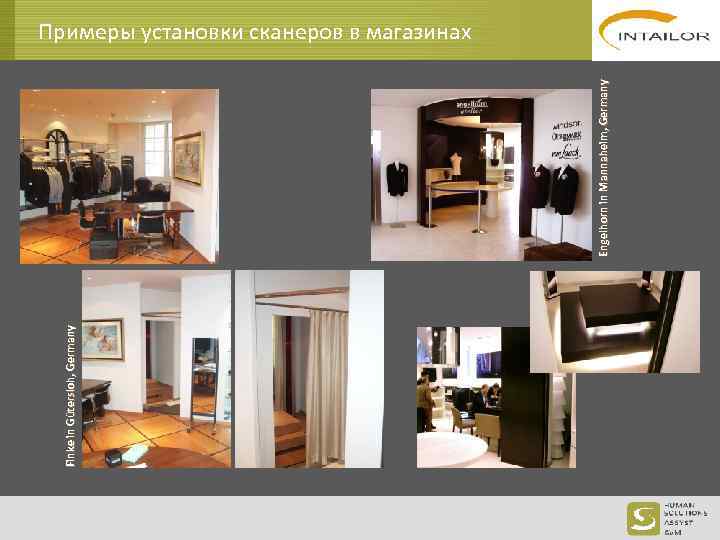

Finke in Gütersloh, Germany Engelhorn in Mannaheim, Germany Примеры установки сканеров в магазинах

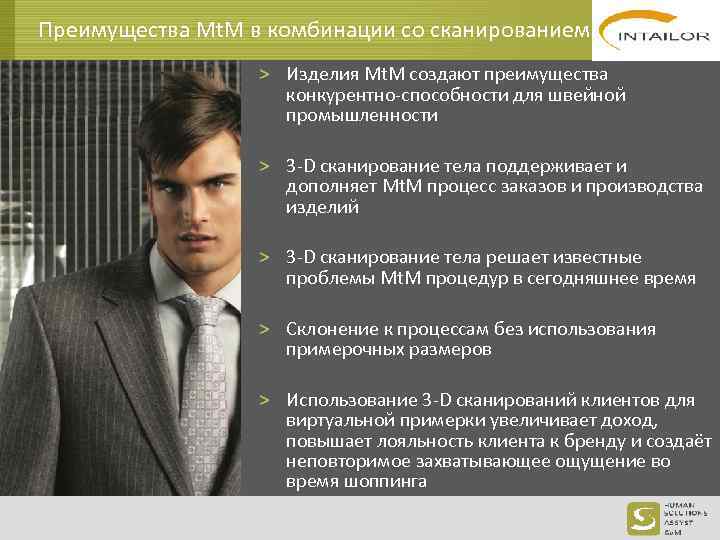

Преимущества Mt. M в комбинации со сканированием > Изделия Mt. M создают преимущества конкурентно-способности для швейной промышленности > 3 -D сканирование тела поддерживает и дополняет Mt. M процесс заказов и производства изделий > 3 -D сканирование тела решает известные проблемы Mt. M процедур в сегодняшнее время > Склонение к процессам без использования примерочных размеров > Использование 3 -D сканирований клиентов для виртуальной примерки увеличивает доход, повышает лояльность клиента к бренду и создаёт неповторимое захватывающее ощущение во время шоппинга

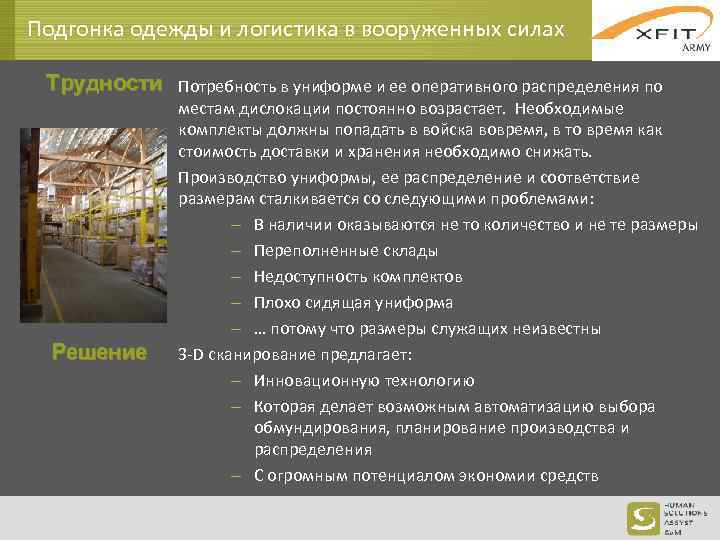

Подгонка одежды и логистика в вооруженных силах Трудности Потребность в униформе и ее оперативного распределения по Решение местам дислокации постоянно возрастает. Необходимые комплекты должны попадать в войска вовремя, в то время как стоимость доставки и хранения необходимо снижать. Производство униформы, ее распределение и соответствие размерам сталкивается со следующими проблемами: В наличии оказываются не то количество и не те размеры Переполненные склады Недоступность комплектов Плохо сидящая униформа … потому что размеры служащих неизвестны 3 -D сканирование предлагает: Инновационную технологию Которая делает возможным автоматизацию выбора обмундирования, планирование производства и распределения С огромным потенциалом экономии средств

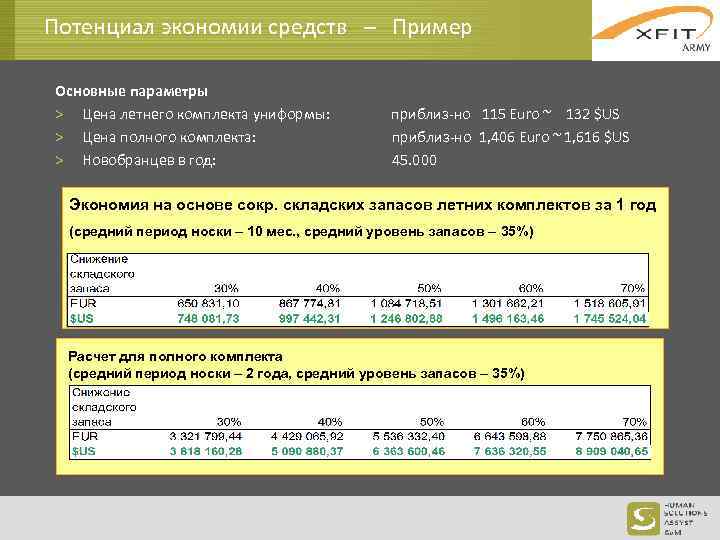

Потенциал экономии средств – Пример Основные параметры > Цена летнего комплекта униформы: > Цена полного комплекта: > Новобранцев в год: приблиз-но 115 Euro ~ 132 $US приблиз-но 1, 406 Euro ~ 1, 616 $US 45. 000 Экономия на основе сокр. складских запасов летних комплектов за 1 год (средний период носки – 10 мес. , средний уровень запасов – 35%) Расчет для полного комплекта (средний период носки – 2 года, средний уровень запасов – 35%)

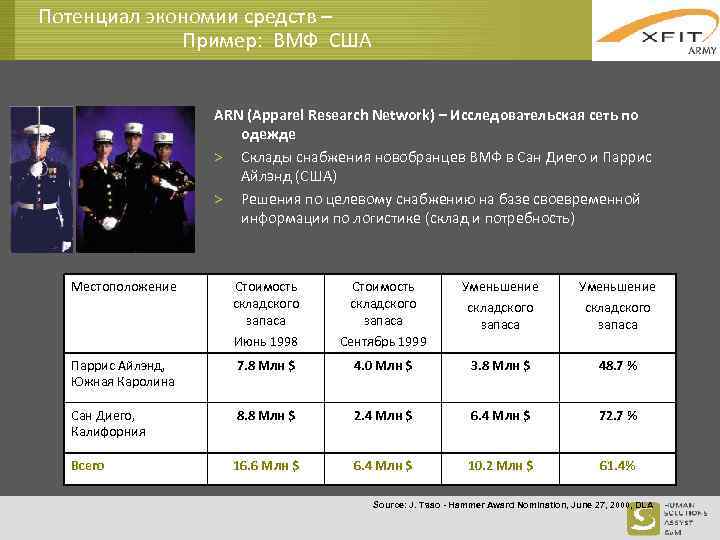

Потенциал экономии средств – Пример: ВМФ США ARN (Apparel Research Network) – Исследовательская сеть по одежде > Склады снабжения новобранцев ВМФ в Сан Диего и Паррис Айлэнд (США) > Решения по целевому снабжению на базе своевременной информации по логистике (склад и потребность) Местоположение Стоимость складского запаса Июнь 1998 Стоимость складского запаса Сентябрь 1999 Уменьшение складского запаса Паррис Айлэнд, Южная Каролина 7. 8 Mлн $ 4. 0 Mлн $ 3. 8 Млн $ 48. 7 % Сан Диего, Калифорния 8. 8 Mлн $ 2. 4 Mлн $ 6. 4 Mлн $ 72. 7 % Всего 16. 6 Mлн $ 6. 4 Mлн $ 10. 2 Mлн $ 61. 4% Source: J. Tsao - Hammer Award Nomination, June 27, 2000, DLA

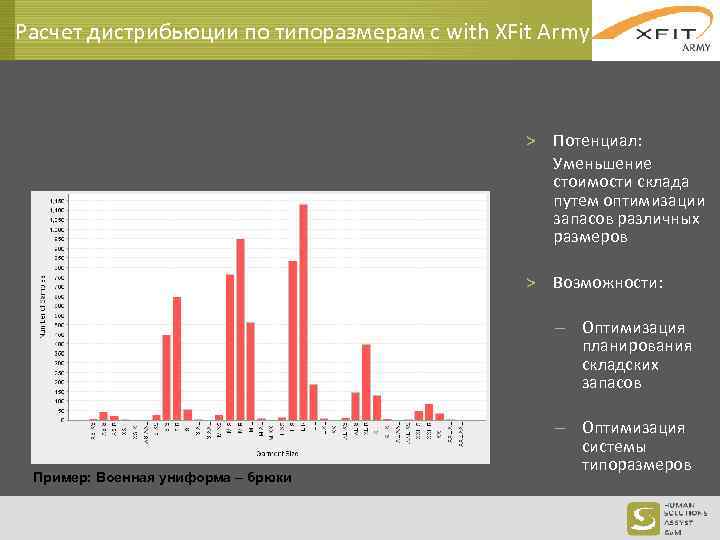

Расчет дистрибьюции по типоразмерам с with XFit Army > Потенциал: Уменьшение стоимости склада путем оптимизации запасов различных размеров > Возможности: Оптимизация планирования складских запасов Пример: Военная униформа – брюки Оптимизация системы типоразмеров

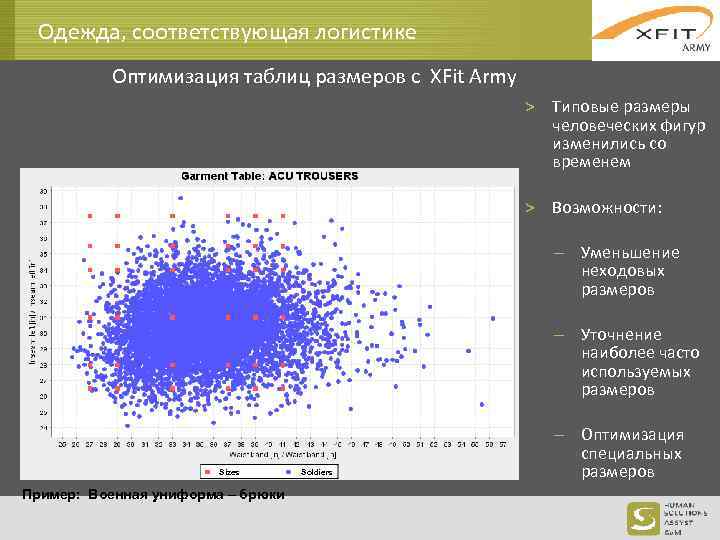

Одежда, соответствующая логистике Оптимизация таблиц размеров с XFit Army > Типовые размеры человеческих фигур изменились со временем > Возможности: Уменьшение неходовых размеров Уточнение наиболее часто используемых размеров Sizes Пример: Военная униформа – брюки Soldiers Оптимизация специальных размеров

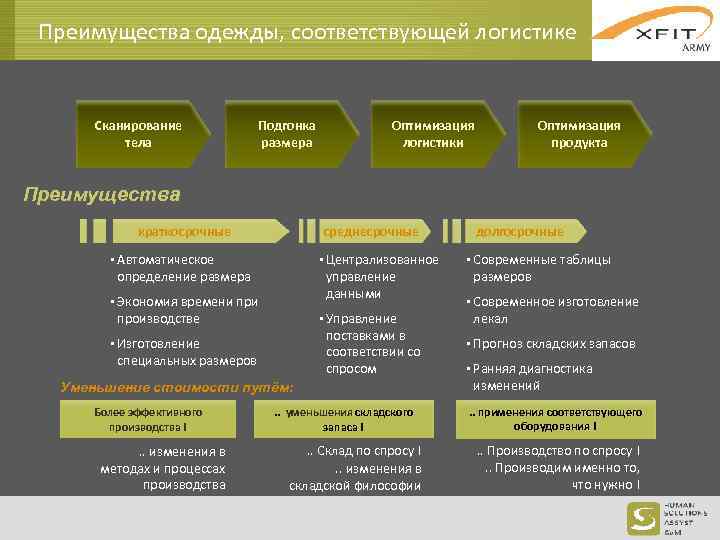

Преимущества одежды, соответствующей логистике Сканирование тела Подгонка размера Оптимизация логистики Оптимизация продукта Преимущества краткосрочные среднесрочные § Автоматическое § Централизованное определение размера управление данными § Экономия времени при § Управление производстве поставками в соответствии со спросом § Изготовление специальных размеров Уменьшение стоимости путём: Более эффективного производства ! . . изменения в методах и процессах производства . . уменьшения складского запаса ! . . Склад по спросу !. . изменения в складской философии долгосрочные § Современные таблицы размеров § Современное изготовление лекал § Прогноз складских запасов § Ранняя диагностика изменений . . применения соответствующего оборудования ! . . Производство по спросу !. . Производим именно то, что нужно !
Благодарим за внимание! Посетите наши веб-сайты: www. human-solutions. com, www. assyst. de
