ИБП Delta Energy Systems

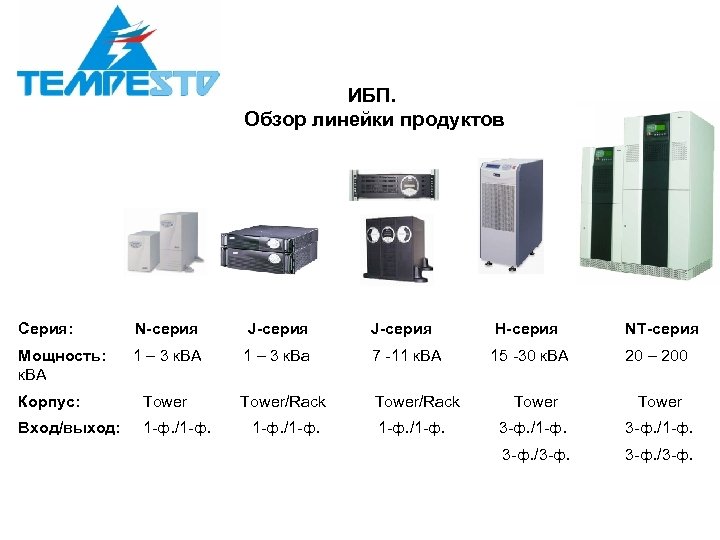

ИБП. Обзор линейки продуктов Серия: N-серия J-серия H-серия NT-серия Мощность: к. ВА 1 – 3 к. Ва 7 -11 к. ВА 15 -30 к. ВА 20 – 200 Tower/Rack Корпус: Tower Вход/выход: 1 -ф. /1 -ф. Tower 3 -ф. /1 -ф. 3 -ф. /3 -ф.

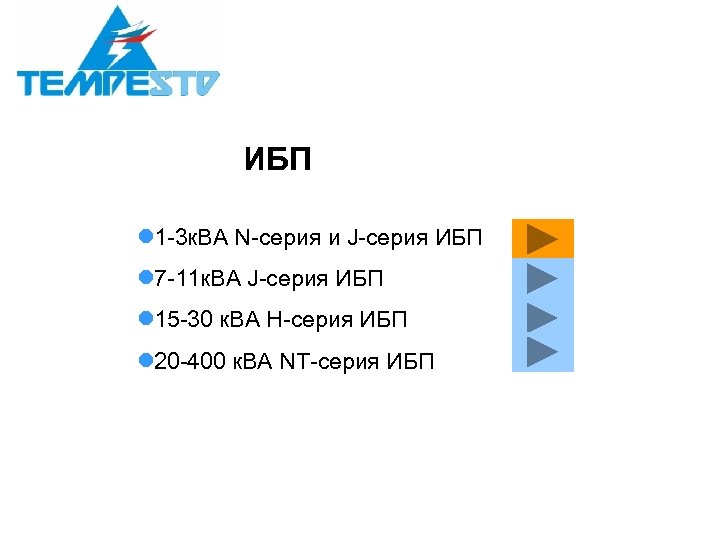

ИБП l 1 -3 к. ВА N-серия и J-серия ИБП l 7 -11 к. ВА J-серия ИБП l 15 -30 к. ВА H-серия ИБП l 20 -400 к. ВА NT-серия ИБП
N-Series 1 k. VA - 3 k. VA Свойства и особенности: • ИБП с двойным преобразованием – самый высокий уровень обеспечения безопасности нагрузки • Компактные размеры • Коррекция коэффициента мощности на входе – более низкие затраты на электропитание, не нарушает режим работы энергосистемы • Максимально широкий диапазон входящего напряжения– увеличенный срок службы аккумуляторов благодаря интеллектуальному переключению на работу от аккумуляторов – максимальное время работы от аккумуляторов • Чисто синусоидальный выходной сигнал – идеально подходит для критических нагрузок • Тест аккумулятора / предупреждение о замене аккумулятора • Простая процедура замены аккумулятора • Возможность подключения внешних аккумуляторов – обеспечение необходимого времени работы от аккумуляторов • Регулятор скорости вентилятора – более длительная служба, меньше пыли и шума • Улучшенное программное обеспечение для работы по локальным сетям, включающее опционный SNMP адаптер для полного дистанционного мониторинга и контроля ИБП

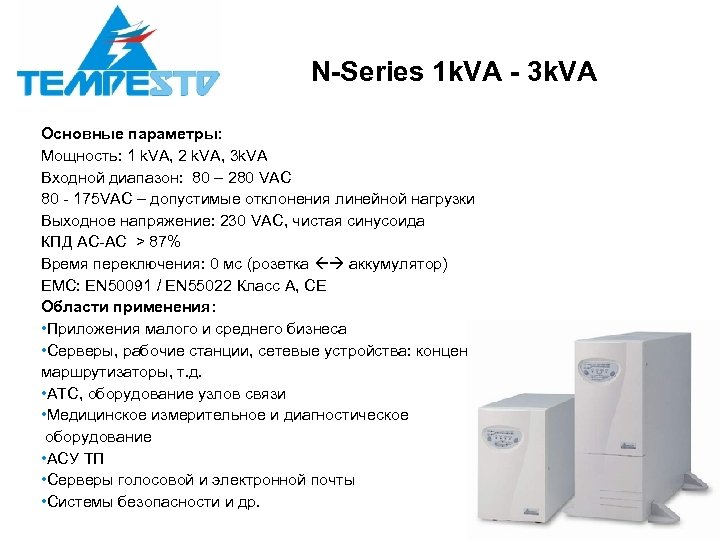

N-Series 1 k. VA - 3 k. VA Основные параметры: Мощность: 1 k. VA, 2 k. VA, 3 k. VA Входной диапазон: 80 – 280 VAC 80 - 175 VAC – допустимые отклонения линейной нагрузки Выходное напряжение: 230 VAC, чистая синусоида КПД AC-AC > 87% Время переключения: 0 мс (розетка аккумулятор) EMC: EN 50091 / EN 55022 Класс A, CE Области применения: • Приложения малого и среднего бизнеса • Серверы, рабочие станции, сетевые устройства: концентраторы, маршрутизаторы, т. д. • АТС, оборудование узлов связи • Медицинское измерительное и диагностическое оборудование • АСУ ТП • Серверы голосовой и электронной почты • Системы безопасности и др.

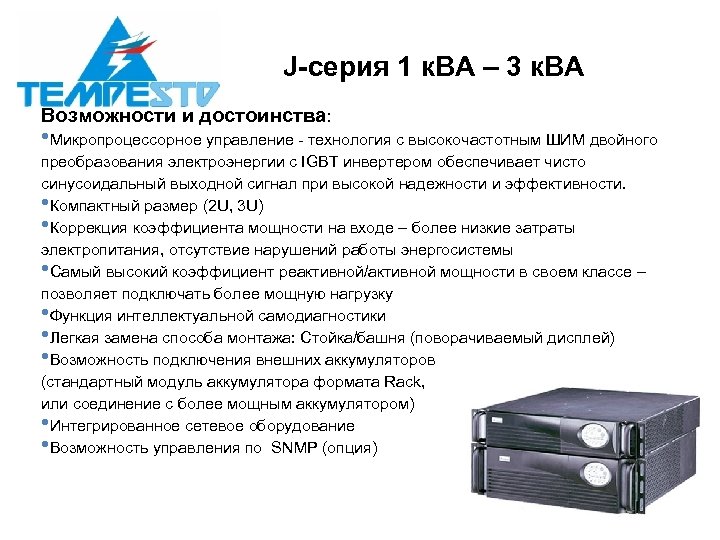

J-серия 1 к. ВА – 3 к. ВА Возможности и достоинства: • Микропроцессорное управление - технология с высокочастотным ШИМ двойного преобразования электроэнергии с IGBT инвертером обеспечивает чисто синусоидальный выходной сигнал при высокой надежности и эффективности. • Компактный размер (2 U, 3 U) • Коррекция коэффициента мощности на входе – более низкие затраты электропитания, отсутствие нарушений работы энергосистемы • Самый высокий коэффициент реактивной/активной мощности в своем классе – позволяет подключать более мощную нагрузку • Функция интеллектуальной самодиагностики • Легкая замена способа монтажа: Стойка/башня (поворачиваемый дисплей) • Возможность подключения внешних аккумуляторов (стандартный модуль аккумулятора формата Rack, или соединение с более мощным аккумулятором) • Интегрированное сетевое оборудование • Возможность управления по SNMP (опция)

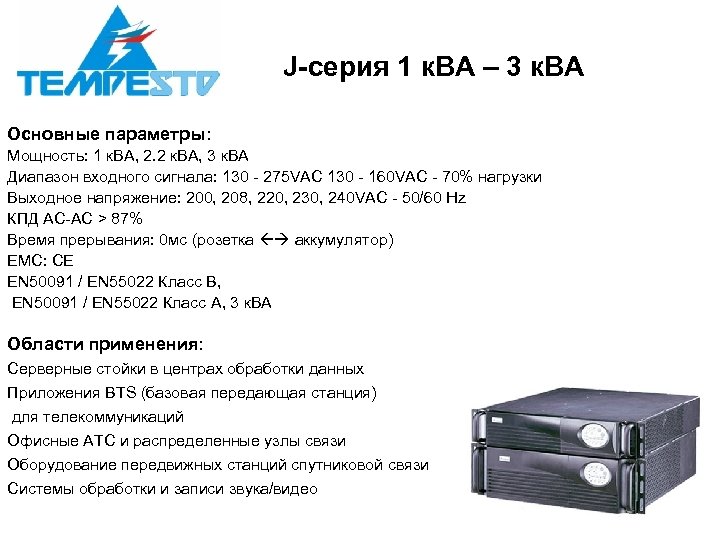

J-серия 1 к. ВА – 3 к. ВА Основные параметры: Мощность: 1 к. ВА, 2. 2 к. ВА, 3 к. ВА Диапазон входного сигнала: 130 - 275 VAC 130 - 160 VAC - 70% нагрузки Выходное напряжение: 200, 208, 220, 230, 240 VAC - 50/60 Hz КПД AC-AC > 87% Время прерывания: 0 мс (розетка аккумулятор) EMC: CE EN 50091 / EN 55022 Класс B, EN 50091 / EN 55022 Класс A, 3 к. ВА Области применения: Серверные стойки в центрах обработки данных Приложения BTS (базовая передающая станция) для телекоммуникаций Офисные АТС и распределенные узлы связи Оборудование передвижных станций спутниковой связи Системы обработки и записи звука/видео
Передняя панель Онлайн 1 - 3 к. ВА Индикатор уровня заряда аккумулятора (Batt. capacity) Индикатор подключенной нагрузки (load level) Индикатор ошибки ИБП (fault) Кнопка вкл (on button Индикатор перегрузки (Overload) Индикатор режима байпас (bypass) Индикатор входного напряжения (line) Индикатор уровня Заряда аккумулятора (batt. capacity) Индикатор низкого заряда аккумулятора (batt. Low) Кнопка выкл (off button) Индикатор замены аккумулятора (batt. replacement) Индикатор работы от входного напряжения (on line true) Индикатор работы от аккумулятора (on battery)

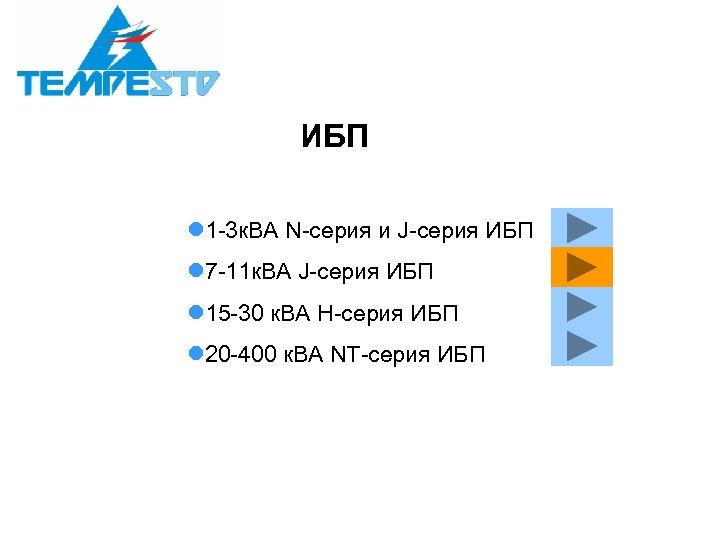

ИБП l 1 -3 к. ВА N-серия и J-серия ИБП l 7 -11 к. ВА J-серия ИБП l 15 -30 к. ВА H-серия ИБП l 20 -400 к. ВА NT-серия ИБП
Возможности и достоинства: l. Высокая удельная мощность l. Компактные ИБП (3 U ) могут монтироваться как в стойку (rack) так и «башню» (tower) l. КПД AC - 92% – низкое тепловыделение – при более низких затратах на электропитание l. Интеллектуальный экономичный режим - КПД 97% l. Широкий диапазон входных напряжений – максимальное время работы от аккумулятора l. Дружественный интерфейс пользователя (LCD дисплей) для контроля и установки параметров l. Байпас ручной и автоматический l. Интеллектуальное зарядное устройство, повышающее срок службы аккумулятора l. Возможность подключения внешних аккумуляторов большой ёмкости l. Два независимых входа (AC) – могут быть соединены с двумя сетями (AC) для повышения доступа для критических приложений l. Старт от аккумуляторов и функция автоматической перезагрузки l. Функция локального и удаленного аварийного отключения
J 7 -11 к. ВА Настройки Башня (tower) Стойка (rack) Поворачивающийся экран Аккумулятор Мощность: 7 или 11 к. ВА Аккумулятор

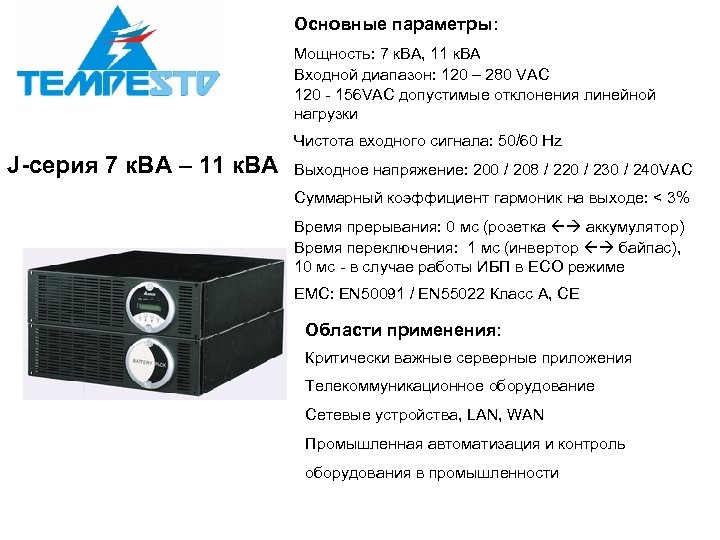

Основные параметры: Мощность: 7 к. ВА, 11 к. ВА Входной диапазон: 120 – 280 VAC 120 - 156 VAC допустимые отклонения линейной нагрузки Чистота входного сигнала: 50/60 Hz J-серия 7 к. ВА – 11 к. ВА Выходное напряжение: 200 / 208 / 220 / 230 / 240 VAC Суммарный коэффициент гармоник на выходе: < 3% Время прерывания: 0 мс (розетка аккумулятор) Время переключения: 1 мс (инвертор байпас), 10 мс - в случае работы ИБП в ECO режиме EMC: EN 50091 / EN 55022 Класс A, CE Области применения: Критически важные серверные приложения Телекоммуникационное оборудование Сетевые устройства, LAN, WAN Промышленная автоматизация и контроль оборудования в промышленности

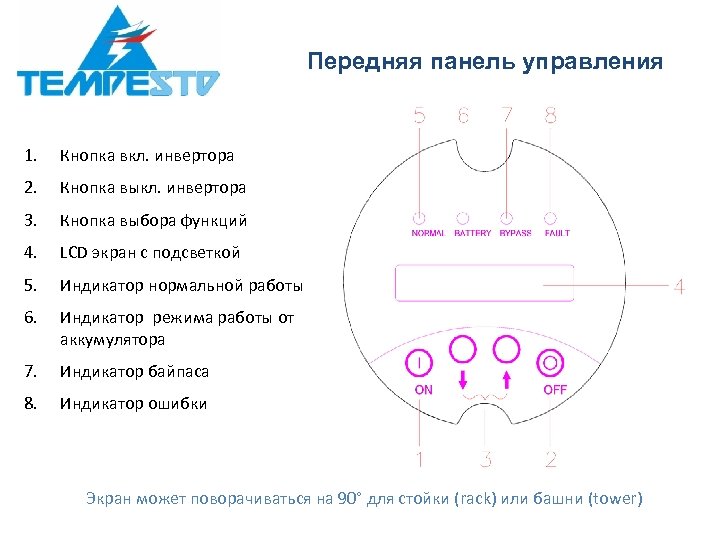

Передняя панель управления 1. Кнопка вкл. инвертора 2. Кнопка выкл. инвертора 3. Кнопка выбора функций 4. LCD экран с подсветкой 5. Индикатор нормальной работы 6. Индикатор режима работы от аккумулятора 7. Индикатор байпаса 8. Индикатор ошибки Экран может поворачиваться на 90° для стойки (rack) или башни (tower)

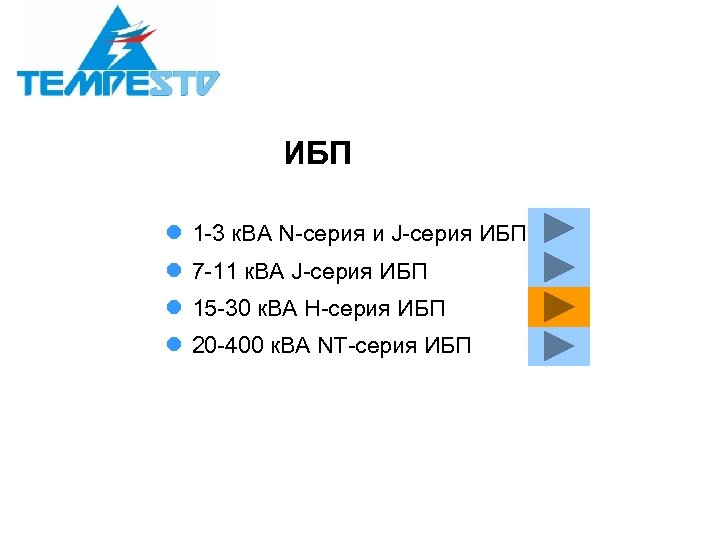

ИБП l 1 -3 к. ВА N-серия и J-серия ИБП l 7 -11 к. ВА J-серия ИБП l 15 -30 к. ВА H-серия ИБП l 20 -400 к. ВА NT-серия ИБП
Возможности и достоинства: l. Технология двойного преобразования тока (true online) для высокого уровня важности приложений l. Эффективные 3 -фазные ИБП l. Функция запуска от аккумулятора l. Опция: работа в экономичном режиме для моделей с однофазным выходом l. Функция аварийного отключения (ЕРО) l Автоматический и ручной байпас
H-серия 15 к. ВА – 30 к. ВА Основные параметры: Мощность: 15 к. ВА, 20 к. ВА, 30 к. ВА Вход/выход: 3 -фазный/ 1 -фазный (15/20 к. ВА) Входной диапазон: 270 – 485 VAC, 3 -фазный Коэффициент входной мощности: >0, 95 Выходное напряжение: 3 -фазный: 380/400/415 VAC 1 -фазный: 220/230/240 VAC Области применения: Малые и средние центры обработки данных LAN, WAN сетевое оборудования Телекоммуникационное оборудование Системы передачи голоса по цифровым каналам Промышленная автоматизация

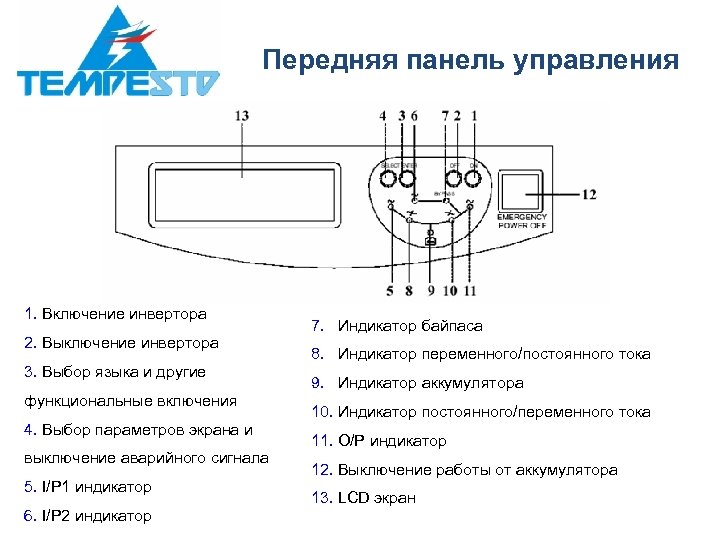

Передняя панель управления 1. Включение инвертора 2. Выключение инвертора 3. Выбор языка и другие функциональные включения 4. Выбор параметров экрана и выключение аварийного сигнала 5. I/P 1 индикатор 6. I/P 2 индикатор 7. Индикатор байпаса 8. Индикатор переменного/постоянного тока 9. Индикатор аккумулятора 10. Индикатор постоянного/переменного тока 11. O/P индикатор 12. Выключение работы от аккумулятора 13. LCD экран

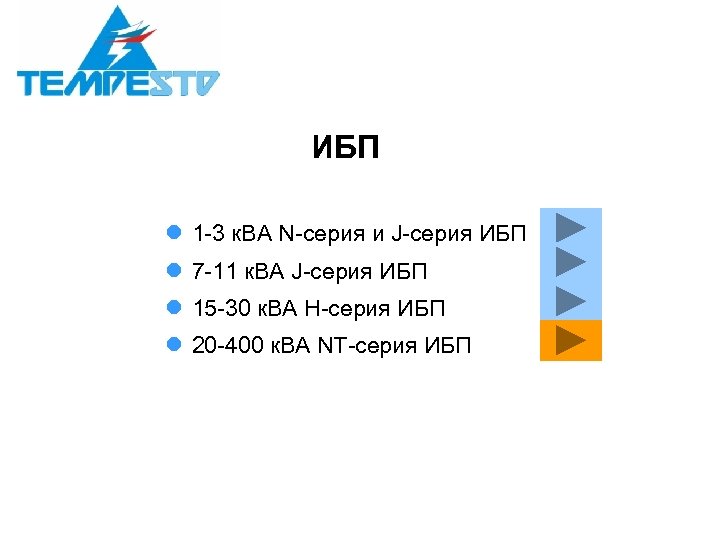

ИБП l 1 -3 к. ВА N-серия и J-серия ИБП l 7 -11 к. ВА J-серия ИБП l 15 -30 к. ВА H-серия ИБП l 20 -400 к. ВА NT-серия ИБП
NT-серия ИБП Introduction Возможности и достоинства: l 20 -200 к. ВА модули l Компактный размер и небольшая опорная площадь l Параллельное резервирование (до 4 -х устройств) для максимальной надежности и гибкости l 100% пригодность к несбалансированным нагрузкам l Резервная мощность и дополнительный бесконтактный коммутатор для повышенной надежности l Интеллектуальная система заряда батарей, продлевающая срок их службы l Горячее резервирование l Тестирование состояния батарей по заданному расписанию или вручную, сигнализация необходимости замены батарей l Мягкий старт для равномерной нагрузки дизель генератора
Свойства: l Дружественный пользователю графический интерфейс и большой ЖК экран l Программируемые сухие контакты l RS 232 & RS 485 коммуникационные порты l Опционный SNMP интерфейс l Функция локального и удаленного аварийного отключения (ЕРО) l Многопроцессорное цифровое управление, сокращающее до минимума количество электронных компонентов l Интеллектуальное управление многоскоростным вентилятором охлаждения (меньше пыли и шума, более длительный срок службы) l Встроенная память SRAM до 500 архивных записей и регистрация событий l Программное обеспечение для управления ИБП

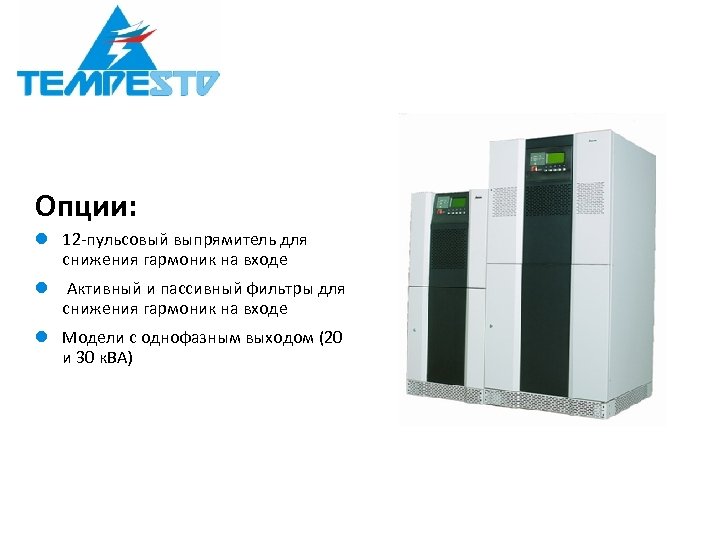

Опции: l 12 -пульсовый выпрямитель для снижения гармоник на входе l Активный и пассивный фильтры для снижения гармоник на входе l Модели с однофазным выходом (20 и 30 к. ВА)

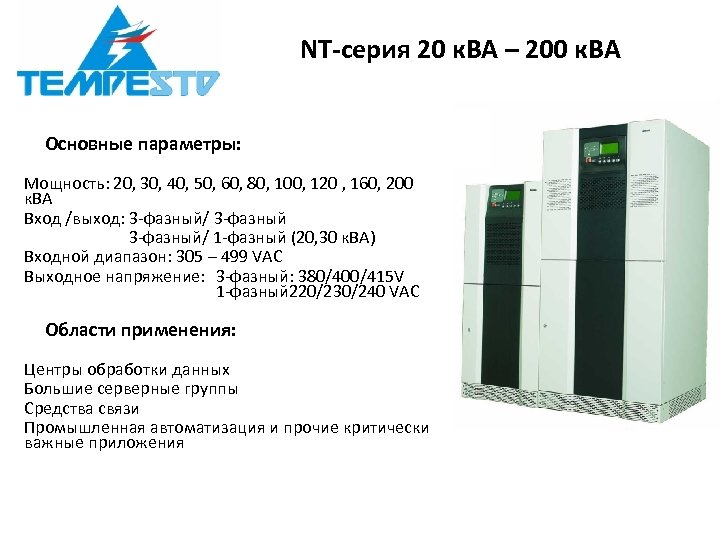

NT-серия 20 к. ВА – 200 к. ВА Основные параметры: Мощность: 20, 30, 40, 50, 60, 80, 100, 120 , 160, 200 к. ВА Вход /выход: 3 -фазный/ 1 -фазный (20, 30 к. ВА) Входной диапазон: 305 – 499 VAC Выходное напряжение: 3 -фазный: 380/400/415 V 1 -фазный 220/230/240 VAC Области применения: Центры обработки данных Большие серверные группы Средства связи Промышленная автоматизация и прочие критически важные приложения
Условия подбора дизель генераторов Стандартные условия: • Если в ИБП используется конфигурация с 6 -пусьсовым выпрямителем, то мощность генератора должна быть в 2 раза больше мощности ИБП. • Если в ИБП используется конфигурация с 12 -пусьсовым выпрямителем, то мощность генератора должна быть в 1, 5 раза больше мощности ИБП.
Схема резервных источников питания Если один конвертер постоянного тока отказал, то ИБП продолжает подавать питание на нагрузку и подает сигнал тревоги.
Система управления аккумулятором Напряжение заряда аккумуляторов Результат теста акк-ров Напряжение на аккумуляторах Сила тока на аккумуляторах Температура аккумуляторов Емкость аккумуляторов Система управления аккумулятором Состояние аккумуляторов Состояние нагрузки Оставшееся время работы аккумулятора Предупреждение о низком заряде Напряжение отключения акк-ра Предупреждение о замене акк-ре Схема заземления аккумуляторов Утечка тока на акк-ре

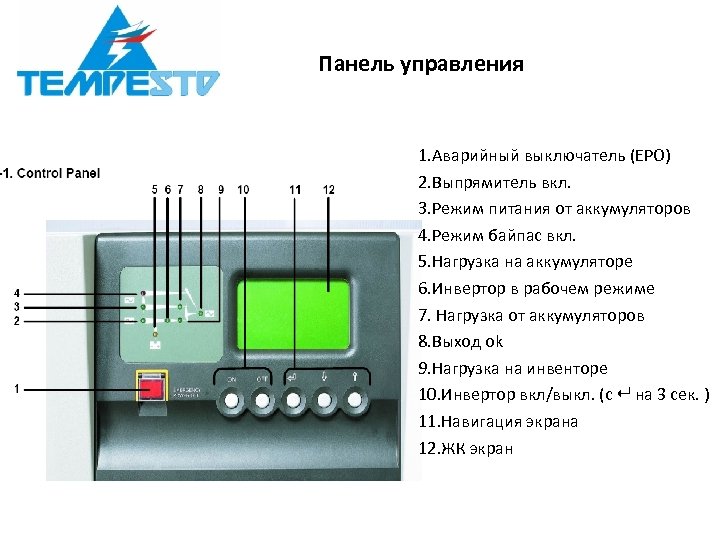

Панель управления 1. Аварийный выключатель (EPO) 2. Выпрямитель вкл. 3. Режим питания от аккумуляторов 4. Режим байпас вкл. 5. Нагрузка на аккумуляторе 6. Инвертор в рабочем режиме 7. Нагрузка от аккумуляторов 8. Выход ok 9. Нагрузка на инвенторе 10. Инвертор вкл/выкл. (с на 3 сек. ) 11. Навигация экрана 12. ЖК экран

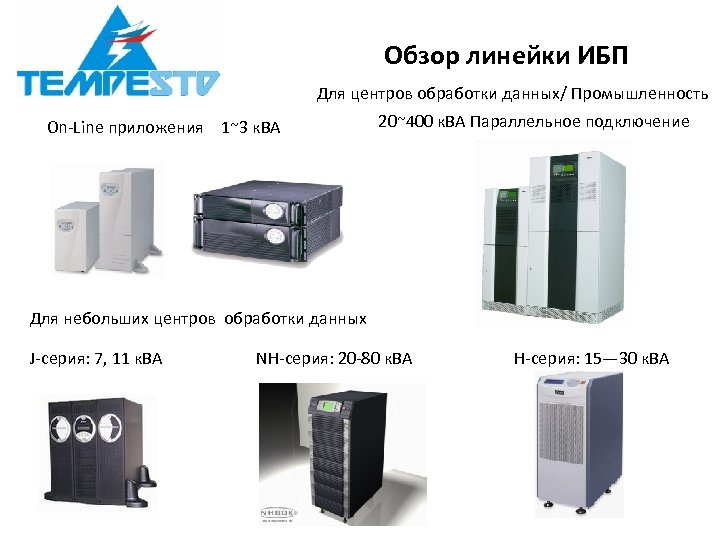

Обзор линейки ИБП Для центров обработки данных/ Промышленность On-Line приложения 1~3 к. ВА 20~400 к. ВА Параллельное подключение Для небольших центров обработки данных J-серия: 7, 11 к. ВА NH-серия: 20 -80 к. ВА H-серия: 15— 30 к. ВА
Гаврилов Леонид Николаевич Генеральный директор ЗАО «Темпесто» Тел: 8 (901) 557 -78 -43 124482, г. Москва, Зеленоград, Тел/факс: 8(495) 739 -65 -27 Савелкинский проезд, д. 4, оф. 1212 Сайт: www. tempesto. ru
