IBM Digital Media Center – eszközök az IT alapú műsorgyártáshoz Molnár Sándor IBM Global Business Services © 2007 IBM Corporation

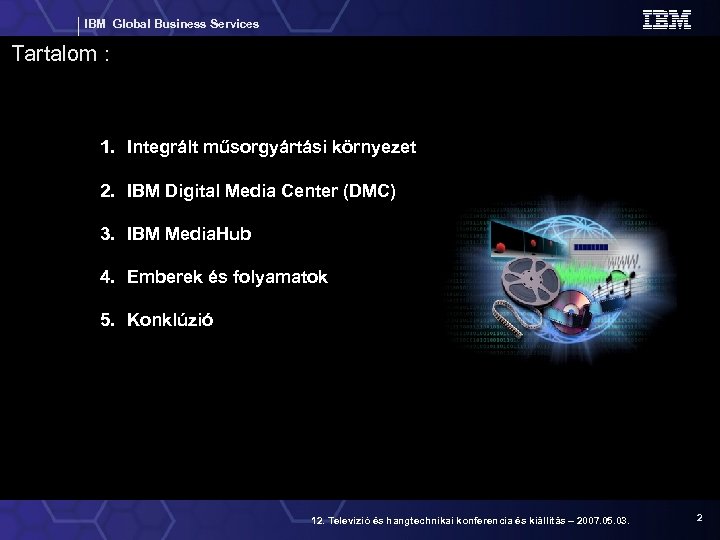

IBM Global Business Services Tartalom : 1. Integrált műsorgyártási környezet 2. IBM Digital Media Center (DMC) 3. IBM Media. Hub 4. Emberek és folyamatok 5. Konklúzió 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 2

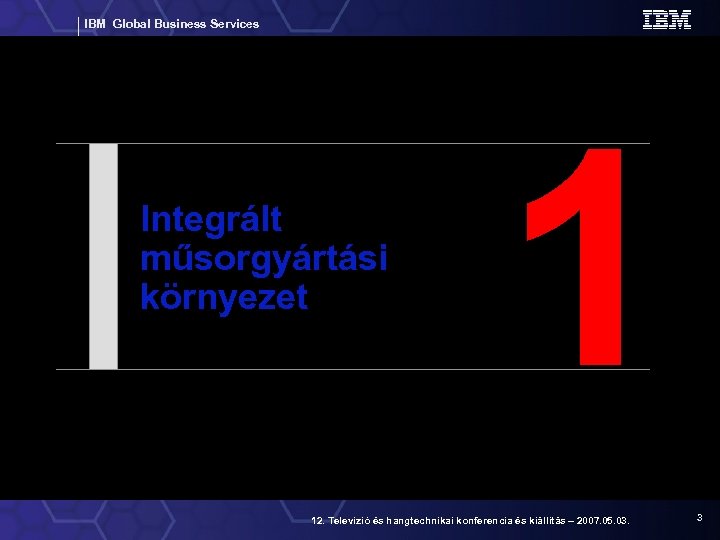

IBM Global Business Services Integrált műsorgyártási környezet 1 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 3

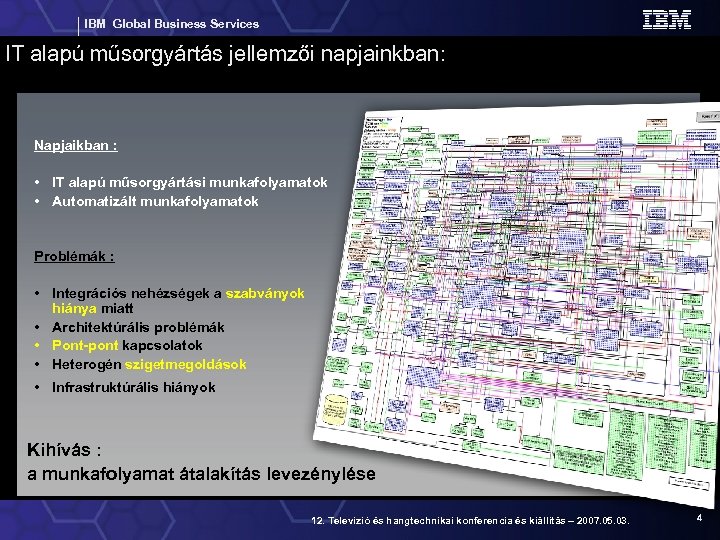

IBM Global Business Services IT alapú műsorgyártás jellemzői napjainkban: Napjaikban : • IT alapú műsorgyártási munkafolyamatok • Automatizált munkafolyamatok Problémák : • Integrációs nehézségek a szabványok hiánya miatt • Architektúrális problémák • Pont-pont kapcsolatok • Heterogén szigetmegoldások • Infrastruktúrális hiányok Kihívás : a munkafolyamat átalakítás levezénylése 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 4

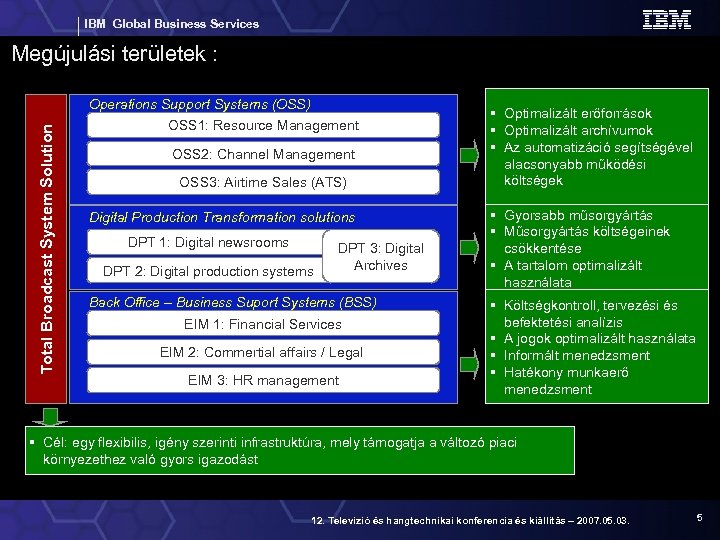

IBM Global Business Services Megújulási területek : Total Broadcast System Solution Operations Support Systems (OSS) OSS 1: Resource Management OSS 2: Channel Management OSS 3: Airtime Sales (ATS) Digital Production Transformation solutions DPT 1: Digital newsrooms DPT 2: Digital production systems DPT 3: Digital Archives Back Office – Business Suport Systems (BSS) EIM 1: Financial Services EIM 2: Commertial affairs / Legal EIM 3: HR management Optimalizált erőforrások Optimalizált archívumok Az automatizáció segítségével alacsonyabb működési költségek Gyorsabb műsorgyártás Műsorgyártás költségeinek csökkentése A tartalom optimalizált használata Költségkontroll, tervezési és befektetési analízis A jogok optimalizált használata Informált menedzsment Hatékony munkaerő menedzsment Cél: egy flexibilis, igény szerinti infrastruktúra, mely támogatja a változó piaci környezethez való gyors igazodást 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 5
IBM Global Business Services IT rendszerintegráció : Program Planning Media Metadata Production Workflow Production Planning Resource Management HR Services CRM Services Enterprise Service Bus Financial Services DWH Reporting Standard IT Services 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 6
IBM Global Business Services Tanulság : A tervezés és a technológiai infrastruktúra építése során a munkafolyamatok szempontjából való megközelítésére van szükség Ez a megközelítés hosszútávon a beruházási és üzemeltetési költségekben előnyként jelentkezik 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 7

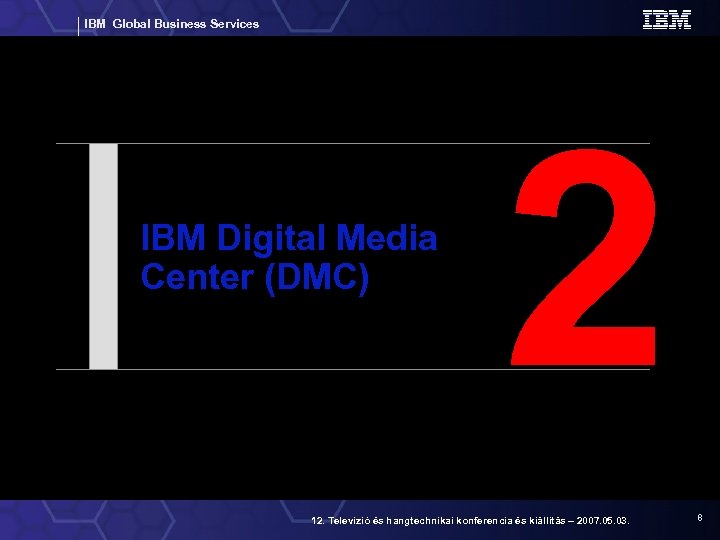

IBM Global Business Services IBM Digital Media Center (DMC) 2 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 8

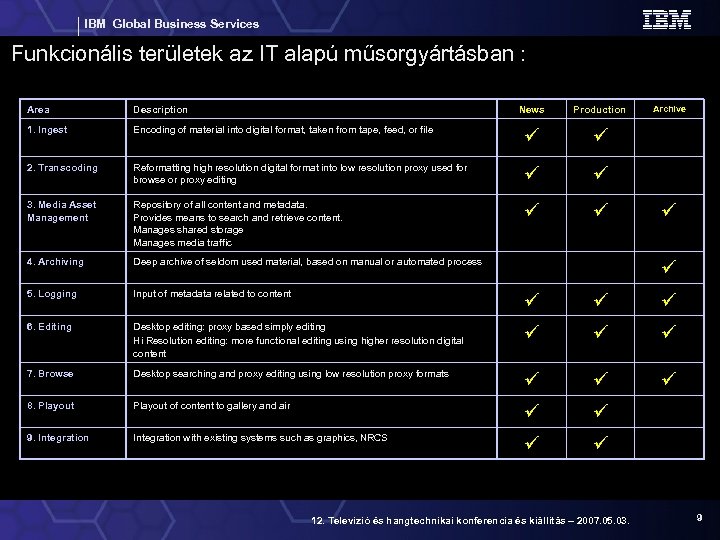

IBM Global Business Services Funkcionális területek az IT alapú műsorgyártásban : Area Description 1. Ingest Archive News Production Encoding of material into digital format, taken from tape, feed, or file 2. Transcoding Reformatting high resolution digital format into low resolution proxy used for browse or proxy editing 3. Media Asset Management Repository of all content and metadata. Provides means to search and retrieve content. Manages shared storage Manages media traffic 4. Archiving Deep archive of seldom used material, based on manual or automated process 5. Logging Input of metadata related to content 6. Editing Desktop editing: proxy based simply editing Hi Resolution editing: more functional editing using higher resolution digital content 7. Browse Desktop searching and proxy editing using low resolution proxy formats 8. Playout of content to gallery and air 9. Integration with existing systems such as graphics, NRCS 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 9

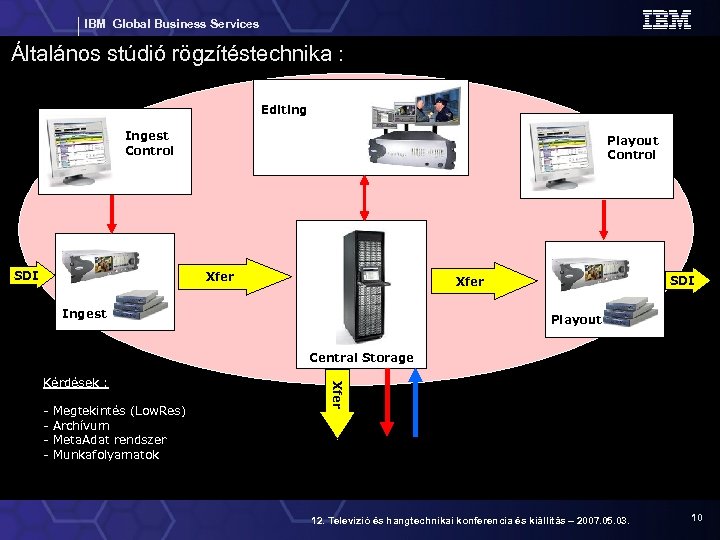

IBM Global Business Services Általános stúdió rögzítéstechnika : Editing Ingest Control SDI Playout Control Xfer SDI Xfer Ingest Playout Central Storage - Megtekintés (Low. Res) Archívum Meta. Adat rendszer Munkafolyamatok Xfer Kérdések : 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 10

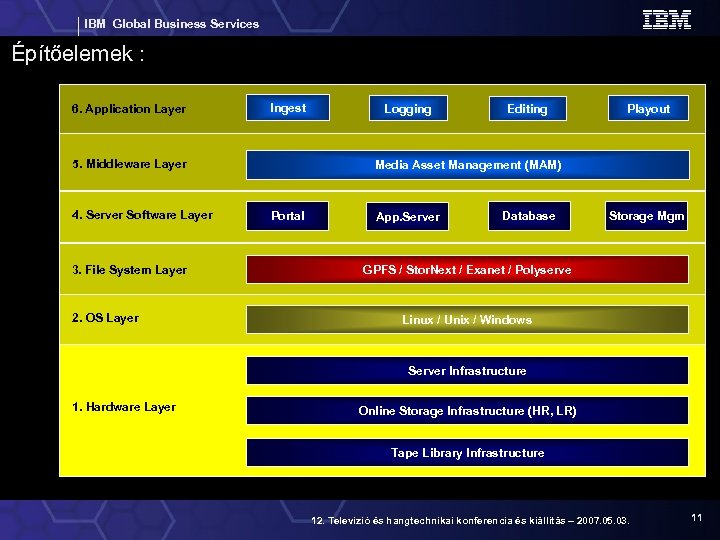

IBM Global Business Services Építőelemek : 6. Application Layer Ingest 5. Middleware Layer 4. Server Software Layer 3. File System Layer 2. OS Layer Logging Editing Playout Media Asset Management (MAM) Portal App. Server Database Storage Mgm GPFS / Stor. Next / Exanet / Polyserve Linux / Unix / Windows Server Infrastructure 1. Hardware Layer Online Storage Infrastructure (HR, LR) Tape Library Infrastructure 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 11
IBM Global Business Services IBM építőelemek : 6. Application Layer Dart, Ardcap 5. Middleware Layer 4. Server Software Layer Ardlog Precut Playout Ardendo Ardome (MAM) IBM Websphere IBM DB 2 3. File System Layer IBM GPFS File System 2. OS Layer IBM Tivoli Linux / Unix / Windows IBM System p, System x Server Infrastructure 1. Hardware Layer IBM Total. Storage Infrastructure (HR, LR) IBM Tape Library Infrastructure 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 12

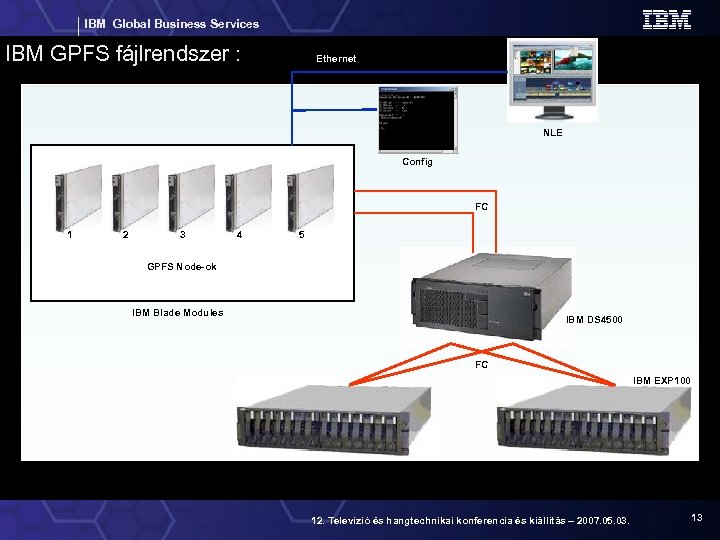

IBM Global Business Services IBM GPFS fájlrendszer : Ethernet NLE Config FC 1 2 3 4 5 GPFS Node-ok IBM Blade Modules IBM DS 4500 FC IBM EXP 100 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 13
IBM Global Business Services IBM GPFS fájlrendszer – háttértár bővítés : IBM EXP 100 Exp 100– 1 =14 x 73 GB HD 1 2 + 3 Metadata 1 2 + Metadata 4 5 Exp 100– 2 =14 x 73 GB HD 6 7 8 Spare 3 4 10 11 12 13 + 14 10 9 11 12 13 + 14 Data 5 6 Spare 7 8 9 Data Expansion Data = 1 TB 1. 2 TB Mérethatárok : - Disk size > 2 TB - Number of files > 2 x 10 EXP 10 - Max. Storage > 2 EXP 99 Byte 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 14

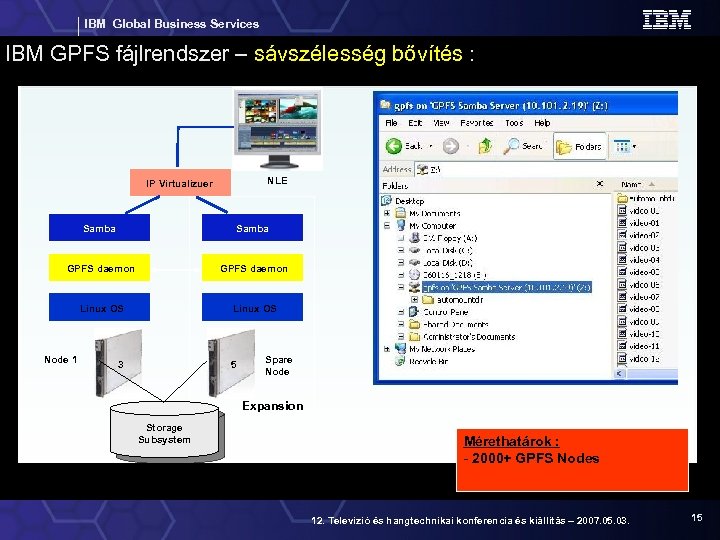

IBM Global Business Services IBM GPFS fájlrendszer – sávszélesség bővítés : NLE IP Virtualizuer Samba GPFS daemon Linux OS Node 1 3 5 Spare Node Expansion Storage Subsystem Mérethatárok : - Limitations : Nodes 2000+ GPFS - 2000+ Nodes 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 15

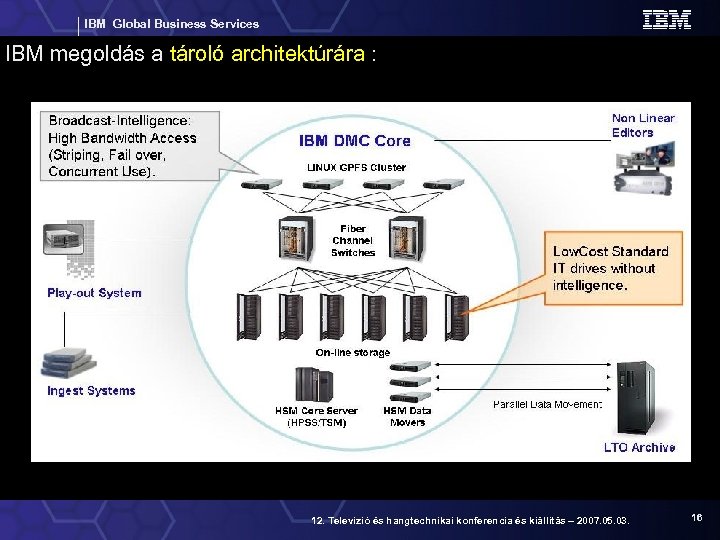

IBM Global Business Services IBM megoldás a tároló architektúrára : 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 16

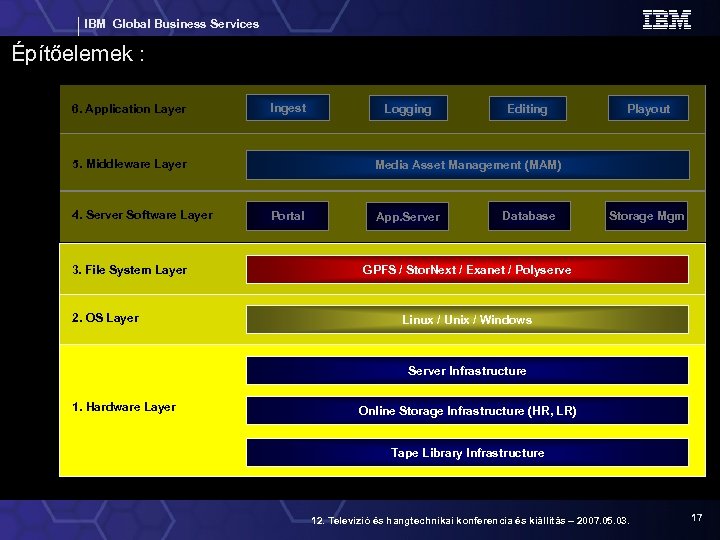

IBM Global Business Services Építőelemek : 6. Application Layer Ingest 5. Middleware Layer 4. Server Software Layer 3. File System Layer 2. OS Layer Logging Editing Playout Media Asset Management (MAM) Portal App. Server Database Storage Mgm GPFS / Stor. Next / Exanet / Polyserve Linux / Unix / Windows Server Infrastructure 1. Hardware Layer Online Storage Infrastructure (HR, LR) Tape Library Infrastructure 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 17

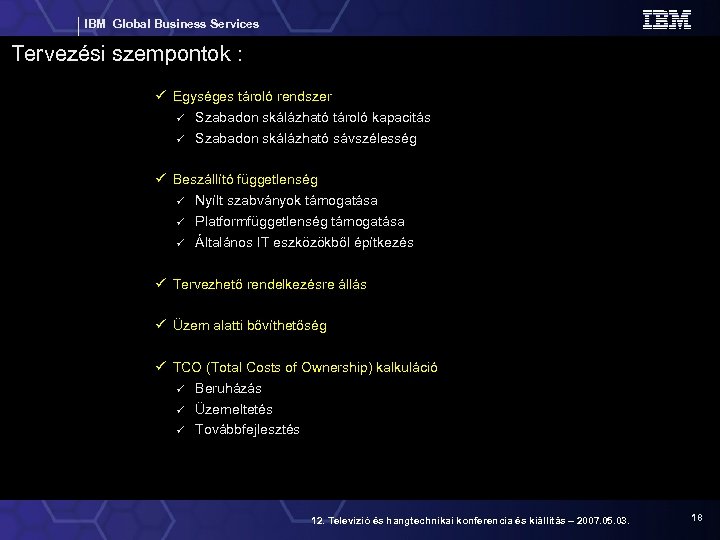

IBM Global Business Services Tervezési szempontok : Egységes tároló rendszer Szabadon skálázható tároló kapacitás Szabadon skálázható sávszélesség Beszállító függetlenség Nyílt szabványok támogatása Platformfüggetlenség támogatása Általános IT eszközökből építkezés Tervezhető rendelkezésre állás Üzem alatti bővíthetőség TCO (Total Costs of Ownership) kalkuláció Beruházás Üzemeltetés Továbbfejlesztés 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 18

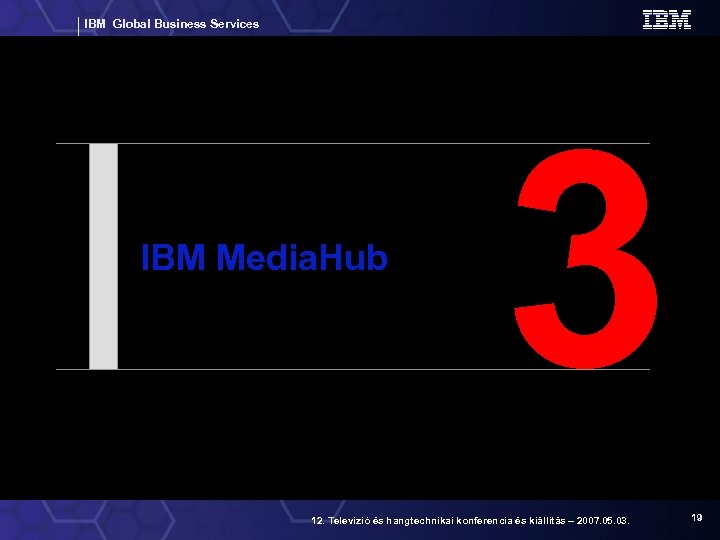

IBM Global Business Services IBM Media. Hub 3 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 19

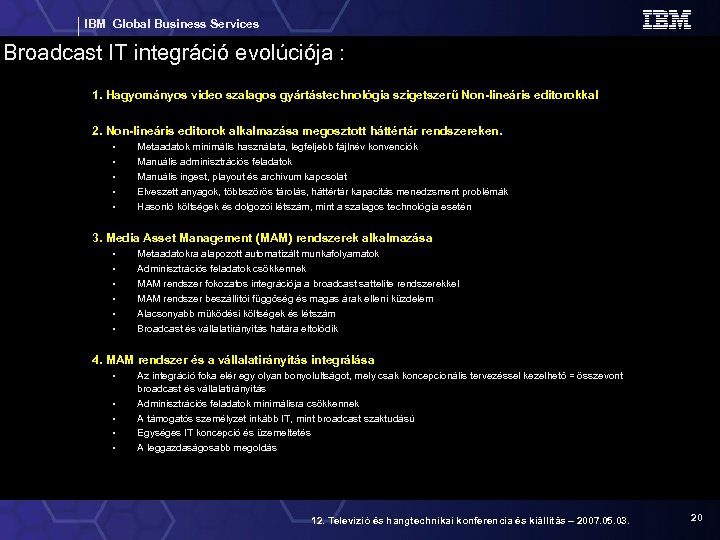

IBM Global Business Services Broadcast IT integráció evolúciója : 1. Hagyományos video szalagos gyártástechnológia szigetszerű Non-lineáris editorokkal 2. Non-lineáris editorok alkalmazása megosztott háttértár rendszereken. • • • Metaadatok minimális használata, legfeljebb fájlnév konvenciók Manuális adminisztrációs feladatok Manuális ingest, playout és archívum kapcsolat Elveszett anyagok, többszörös tárolás, háttértár kapacitás menedzsment problémák Hasonló költségek és dolgozói létszám, mint a szalagos technológia esetén 3. Media Asset Management (MAM) rendszerek alkalmazása • • • Metaadatokra alapozott automatizált munkafolyamatok Adminisztrációs feladatok csökkennek MAM rendszer fokozatos integrációja a broadcast sattelite rendszerekkel MAM rendszer beszállítói függőség és magas árak elleni küzdelem Alacsonyabb működési költségek és létszám Broadcast és vállalatirányítás határa eltolódik 4. MAM rendszer és a vállalatirányítás integrálása • • • Az integráció foka elér egy olyan bonyolultságot, mely csak koncepcionális tervezéssel kezelhető = összevont broadcast és vállalatirányítás Adminisztrációs feladatok minimálisra csökkennek A támogatós személyzet inkább IT, mint broadcast szaktudású Egységes IT koncepció és üzemeltetés A leggazdaságosabb megoldás 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 20

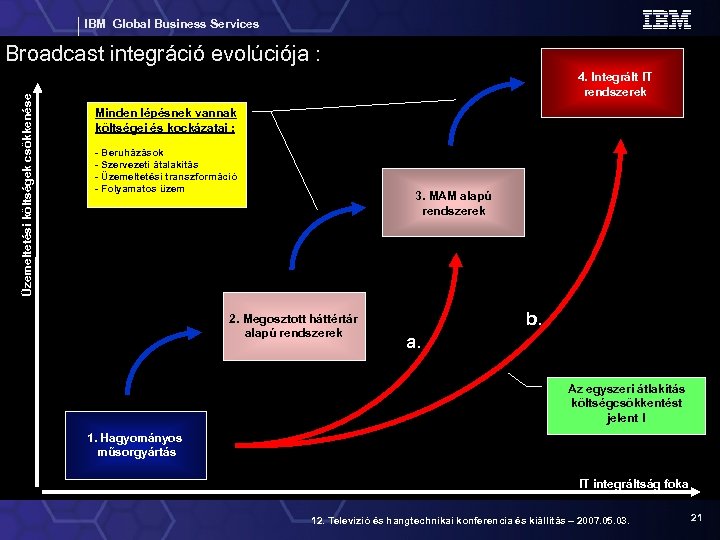

IBM Global Business Services Üzemeltetési költségek csökkenése Broadcast integráció evolúciója : 4. Integrált IT rendszerek Minden lépésnek vannak költségei és kockázatai : - Beruházások - Szervezeti átalakítás - Üzemeltetési transzformáció - Folyamatos üzem 3. MAM alapú rendszerek 2. Megosztott háttértár alapú rendszerek b. a. Az egyszeri átlakítás költségcsökkentést jelent ! 1. Hagyományos műsorgyártás IT integráltság foka 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 21

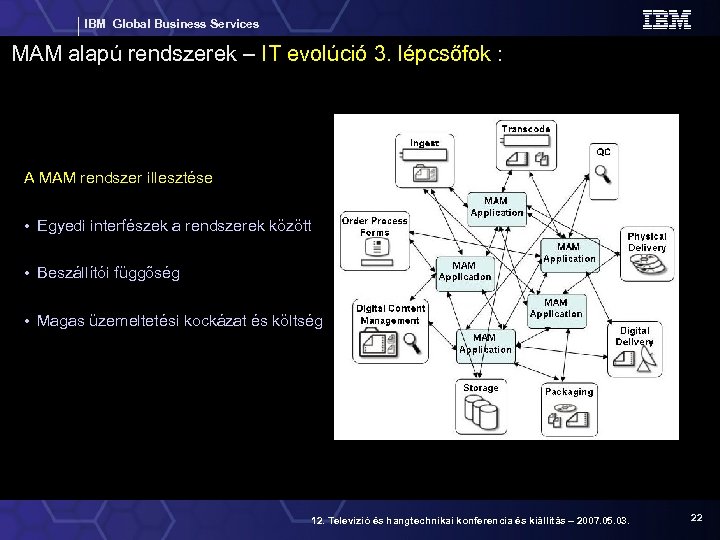

IBM Global Business Services MAM alapú rendszerek – IT evolúció 3. lépcsőfok : A MAM rendszer illesztése • Egyedi interfészek a rendszerek között • Beszállítói függőség • Magas üzemeltetési kockázat és költség 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 22

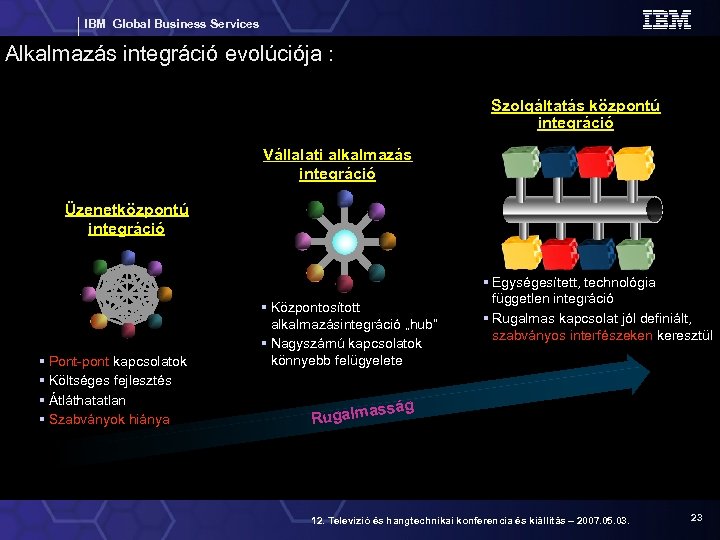

IBM Global Business Services Alkalmazás integráció evolúciója : Szolgáltatás központú integráció Vállalati alkalmazás integráció Üzenetközpontú integráció Pont-pont kapcsolatok Költséges fejlesztés Átláthatatlan Szabványok hiánya Központosított alkalmazásintegráció „hub” Nagyszámú kapcsolatok könnyebb felügyelete Egységesített, technológia független integráció Rugalmas kapcsolat jól definiált, szabványos interfészeken keresztül ág ass Rugalm 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 23
IBM Global Business Services Szolgáltatás Orientált Architektúra (SOA) a gyakorlatban : Szolgáltatások Komponensek Vállalati komponensek Egyedi Application Alkalmazás COBOL . NET, JAVA Qo. S, Biztonság, Menedzsment Szolgáltatások halmaza Folyamat szerkesztés Elemi / kompozit szolgáltatások Szolgáltatást nyújtó Diszkrét alkalmazások Szolgáltatások Üzleti folyamatok Integrációs Architektúra Alkamazások Holnap Szolgáltatást hívó Ma Meglévő alkalmazások SOA előnyei: Újrahasznosítható szolgáltatások meglévő és új alkalmazások felhasználásával Üzleti folyamatok és IT technológiák izolálása Integrációs folyamatok felgyorsítása Nyílt szabványokra alapuló integráció 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 24

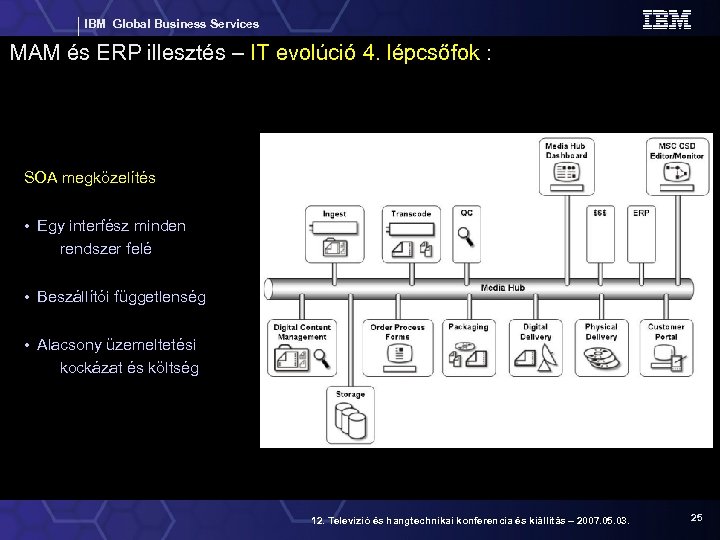

IBM Global Business Services MAM és ERP illesztés – IT evolúció 4. lépcsőfok : SOA megközelítés • Egy interfész minden rendszer felé • Beszállítói függetlenség • Alacsony üzemeltetési kockázat és költség 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 25

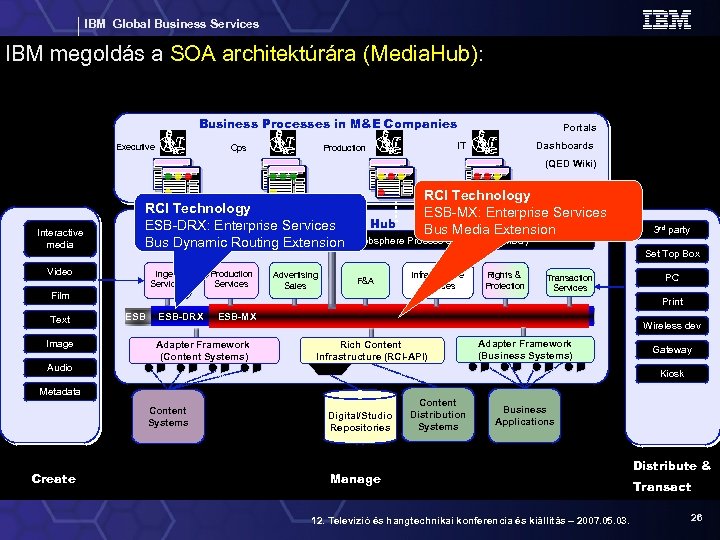

IBM Global Business Services IBM megoldás a SOA architektúrára (Media. Hub): Business Processes in M&E Companies Executive Ops Portals Dashboards IT Production (QED Wiki) Interactive media RCI Technology ESB-MX: Enterprise Services Media Hub ESB-DRX: Enterprise Services Bus Media Extension Workflow Execution BPEL 4 WS Bus Dynamic Routing Extension (Websphere Process server / RCI-MSC) Video Ingest Services Production Services Film Text Image Advertising Sales F&A Rights & Protection Transaction Services Set Top Box PC Print ESB-DRX ESB-MX Adapter Framework (Content Systems) Audio Wireless dev Rich Content Infrastructure (RCI-API) Adapter Framework (Business Systems) JSR 170 Metadata Content Systems Create Infrastructure Services 3 rd party Digital/Studio Repositories Gateway Kiosk Content Distribution Systems Business Applications Manage 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. Distribute & Transact 26

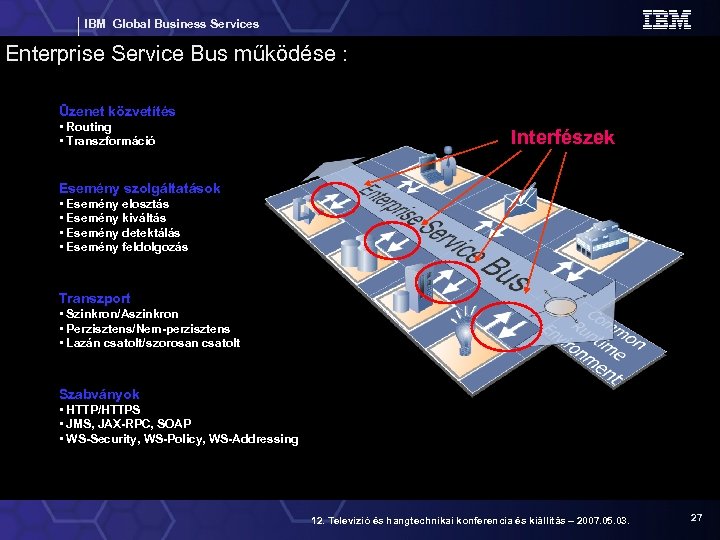

IBM Global Business Services Enterprise Service Bus működése : Üzenet közvetítés • Routing • Transzformáció Interfészek Esemény szolgáltatások • Esemény elosztás • Esemény kiváltás • Esemény detektálás • Esemény feldolgozás Transzport • Szinkron/Aszinkron • Perzisztens/Nem-perzisztens • Lazán csatolt/szorosan csatolt Szabványok • HTTP/HTTPS • JMS, JAX-RPC, SOAP • WS-Security, WS-Policy, WS-Addressing 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 27

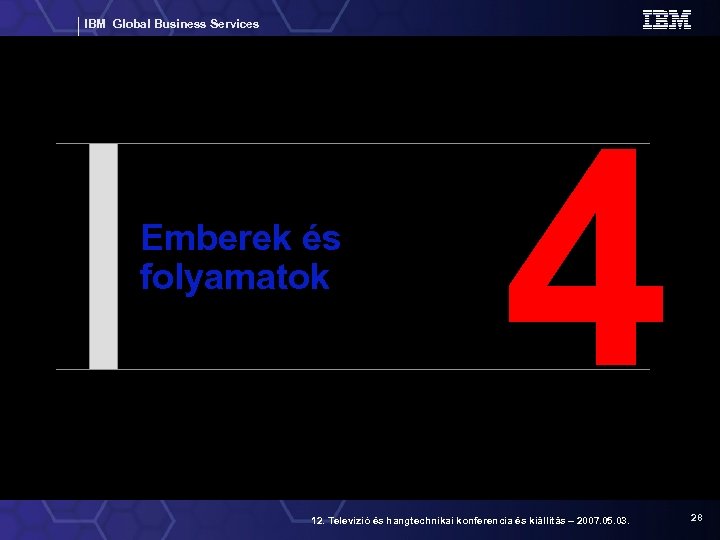

IBM Global Business Services Emberek és folyamatok 4 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 28

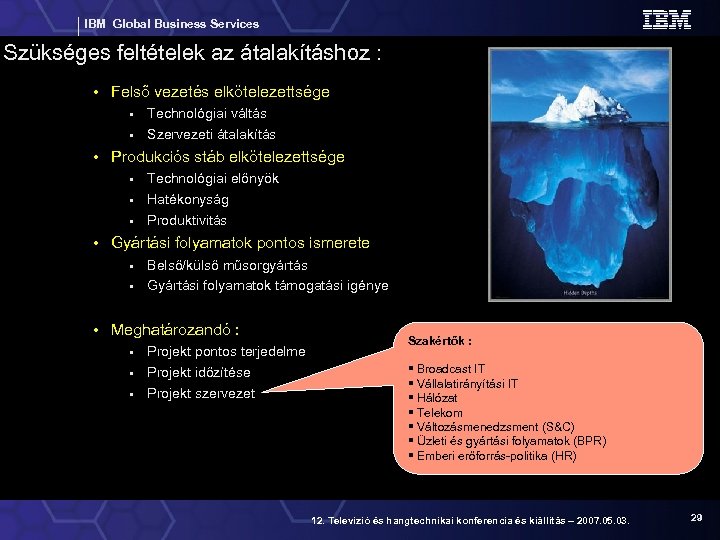

IBM Global Business Services Szükséges feltételek az átalakításhoz : • Felső vezetés elkötelezettsége • • Technológiai váltás Szervezeti átalakítás • Produkciós stáb elkötelezettsége • • • Technológiai előnyök Hatékonyság Produktivitás • Gyártási folyamatok pontos ismerete • • Belső/külső műsorgyártás Gyártási folyamatok támogatási igénye • Meghatározandó : • • • Projekt pontos terjedelme Projekt időzítése Projekt szervezet Szakértők : Broadcast IT Vállalatirányítási IT Hálózat Telekom Változásmenedzsment (S&C) Üzleti és gyártási folyamatok (BPR) Emberi erőforrás-politika (HR) 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 29

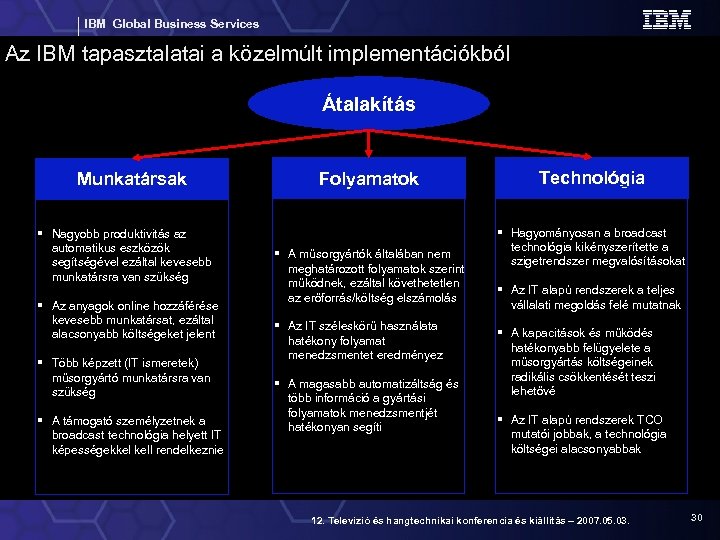

IBM Global Business Services Az IBM tapasztalatai a közelmúlt implementációkból Átalakítás Munkatársak Nagyobb produktivitás az automatikus eszközök segítségével ezáltal kevesebb munkatársra van szükség Az anyagok online hozzáférése kevesebb munkatársat, ezáltal alacsonyabb költségeket jelent Több képzett (IT ismeretek) műsorgyártó munkatársra van szükség A támogató személyzetnek a broadcast technológia helyett IT képességekkel kell rendelkeznie Folyamatok A műsorgyártók általában nem meghatározott folyamatok szerint működnek, ezáltal követhetetlen az erőforrás/költség elszámolás Az IT széleskörű használata hatékony folyamat menedzsmentet eredményez A magasabb automatizáltság és több információ a gyártási folyamatok menedzsmentjét hatékonyan segíti Technológia Hagyományosan a broadcast technológia kikényszerítette a szigetrendszer megvalósításokat Az IT alapú rendszerek a teljes vállalati megoldás felé mutatnak A kapacitások és működés hatékonyabb felügyelete a műsorgyártás költségeinek radikális csökkentését teszi lehetővé Az IT alapú rendszerek TCO mutatói jobbak, a technológia költségei alacsonyabbak 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 30

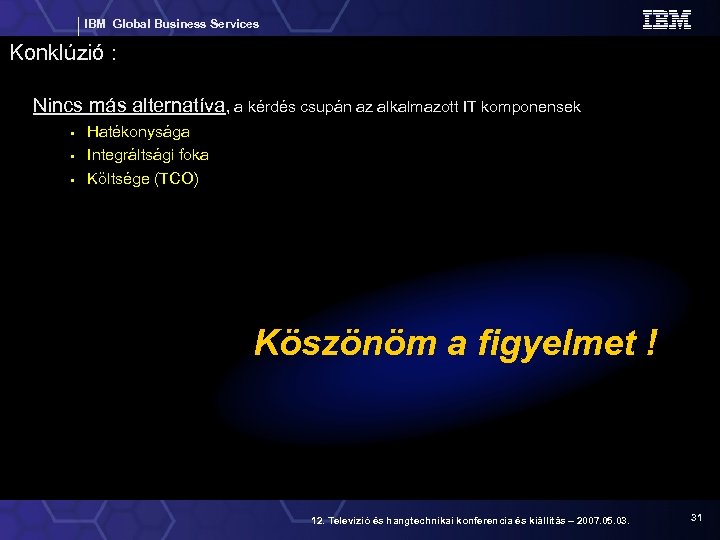

IBM Global Business Services Konklúzió : Nincs más alternatíva, a kérdés csupán az alkalmazott IT komponensek • • • Hatékonysága Integráltsági foka Költsége (TCO) Köszönöm a figyelmet ! 12. Televízió és hangtechnikai konferencia és kiállítás – 2007. 05. 03. 31
