ибирский федеральный университет 1 Учебный военный центр Отдел вооружения и боевого применения наземной артиллерии Тема № 12: "Стрельба и управление огнем ночью и в других условиях ограниченной видимости» видимости Занятие № 4: «Поражение неосвещенных целей» г. Красноярск 2011 www. sfu-kras. ru

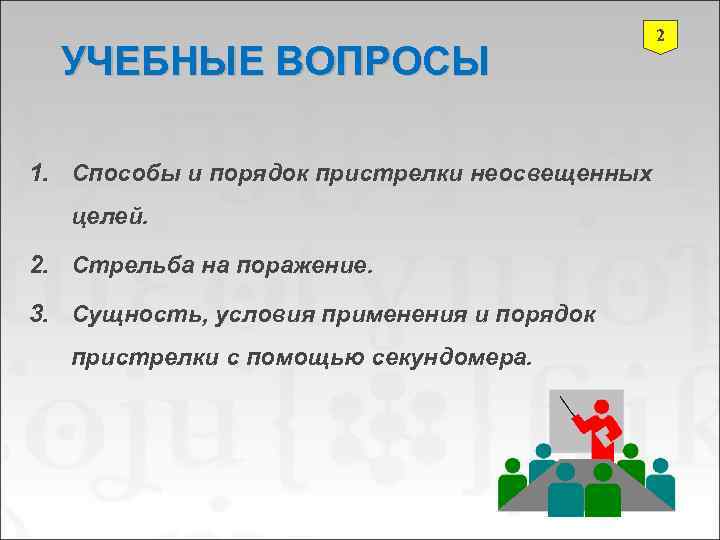

2 УЧЕБНЫЕ ВОПРОСЫ 1. Способы и порядок пристрелки неосвещенных целей. 2. Стрельба на поражение. 3. Сущность, условия применения и порядок пристрелки с помощью секундомера.

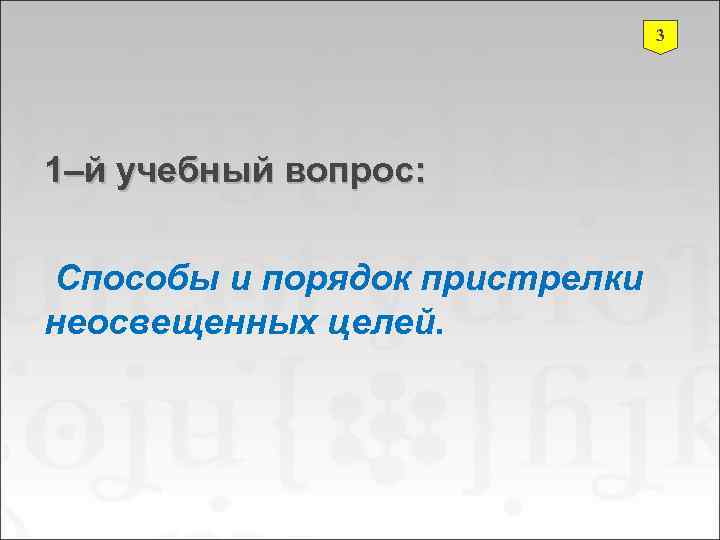

3 1–й учебный вопрос: Способы и порядок пристрелки неосвещенных целей.

4 Пристрелку неосвещенных целей ведут по измеренным отклонениям Øс помощью радиолокационной станции, Øподразделения звуковой разведки, Øсопряженного наблюдения, Øдальномера (дымовыми снарядами), Øсекундомера ПО ОБЩИМ ПРАВИЛАМ.

Особенности пристрелки неосвещенных 5 целей: Ø При привлечении к пристрелке РЛС, ПЗР, секундомера необходимо , чтобы координаты цели были определены этим же средством (способом). Ø РЛС можно применять для пристрелки цели, координаты которой определены другими средствами в том случае, если привязка РЛС проведена в соответствии ст. 57 ПСи. УО-96. Ø ПЗР привлекают к пристрелке цели, координаты которой определены другими средствами, если ПЗР определяет координаты разрывов с характеристикой «ТОЧНО» . В этом случае пристрелку ведут каждой батареей.

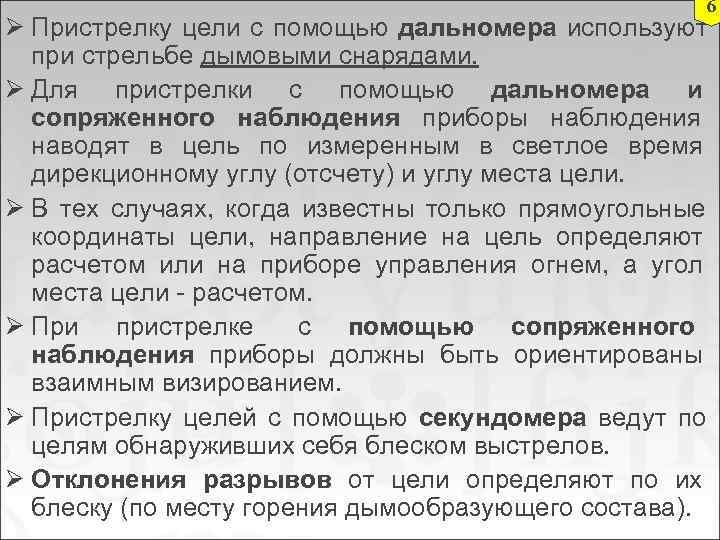

6 Ø Пристрелку цели с помощью дальномера используют при стрельбе дымовыми снарядами. Ø Для пристрелки с помощью дальномера и сопряженного наблюдения приборы наблюдения наводят в цель по измеренным в светлое время дирекционному углу (отсчету) и углу места цели. Ø В тех случаях, когда известны только прямоугольные координаты цели, направление на цель определяют расчетом или на приборе управления огнем, а угол места цели - расчетом. Ø При пристрелке с помощью сопряженного наблюдения приборы должны быть ориентированы взаимным визированием. Ø Пристрелку целей с помощью секундомера ведут по целям обнаруживших себя блеском выстрелов. Ø Отклонения разрывов от цели определяют по их блеску (по месту горения дымообразующего состава).

7 2–й учебный вопрос: Стрельба на поражение.

1. К стрельбе на поражение в зависимости от способа 8 пристрелки переходят по общим правилам. 2. Стрельбу на поражение ночью и в других условиях ограниченной видимости ведут так же, как и по ненаблюдаемым целям. Размеры (Ф и Г) цели Способ обстрела цели Отдельная цель Групповая цель Скачок прицела Максимальные размеры цели для батареи, м (Округляется в большую сторону) 300 х 200 (4. . 6 орудий) 400 х 200 (8 орудий) Интервал веера Минимальные размеры цели, м 150 х 150 (Дстр 6 км) 200 х 200 (Дстр> 6 16 км) 200 х 200 (Дстр > 6 км) 300 х 300 (Дстр > 16 км) Две установки угломера, если: - по укрытым и бронир. Ц Расход снарядов Приложение 11 - по открыто располож. Ц (ПСи. УО-96)

9 3–й учебный вопрос: Сущность, условия применения и порядок пристрелки с помощью секундомера.

10 Пристрелку с помощью секундомера применяют для стрельбы по целям, обнаруживающим себя блеском и звуком выстрела Возможные объекты поражения Пусковые установки Батареи (взвода) РСЗО ЗУР Батареи (взвода) САО Батареи (взвода) буксируемых орудий минометов

11 Порядок определения дальности до цели 6. Определяют значение даль- КНП ности до цели Дк 1. При появлении вспышки запускают секундомер ДК 2. При появлении звука выстрела останавливают секундомер 3. Фиксируют отсчет секун- 5. Определяют среднее значение домера t 1 времени tср 4. В таком порядке производят засечку четырех выстрелов Минометный взвод противника

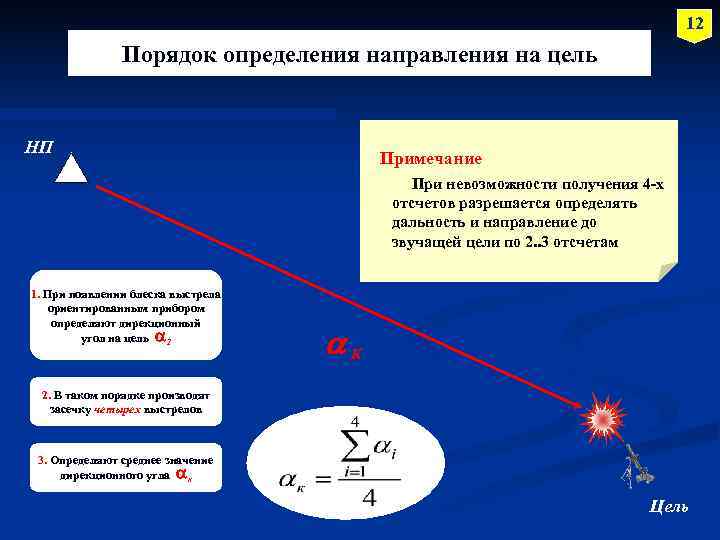

12 Порядок определения направления на цель НП Примечание При невозможности получения 4 -х отсчетов разрешается определять дальность и направление до звучащей цели по 2. . 3 отсчетам 1. При появлении блеска выстрела ориентированным прибором определяют дирекционный угол на цель 1 К 2. В таком порядке производят засечку четырех выстрелов 3. Определяют среднее значение дирекционного угла к Цель

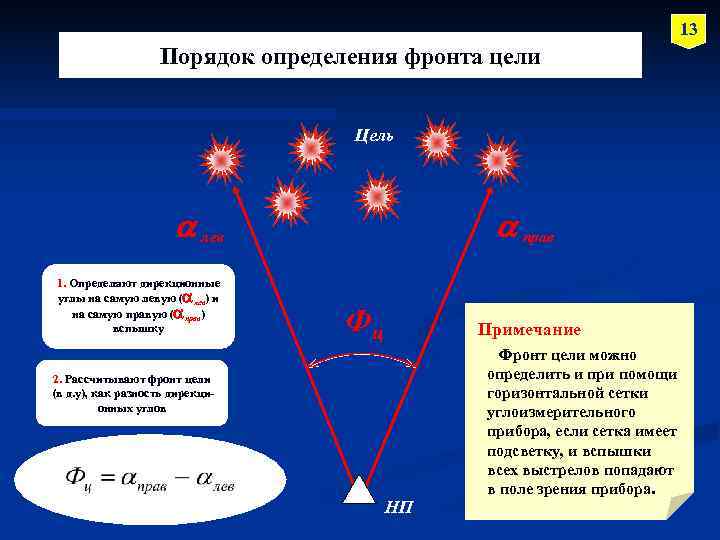

13 Порядок определения фронта цели Цель лев прав 1. Определяют дирекционные углы на самую левую ( лев) и на самую правую ( прав) вспышку Фц Примечание Фронт цели можно 2. Рассчитывают фронт цели определить и при помощи (в д. у), как разность дирекци- горизонтальной сетки онных углов углоизмерительного прибора, если сетка имеет подсветку, и вспышки всех выстрелов попадают в поле зрения прибора. НП

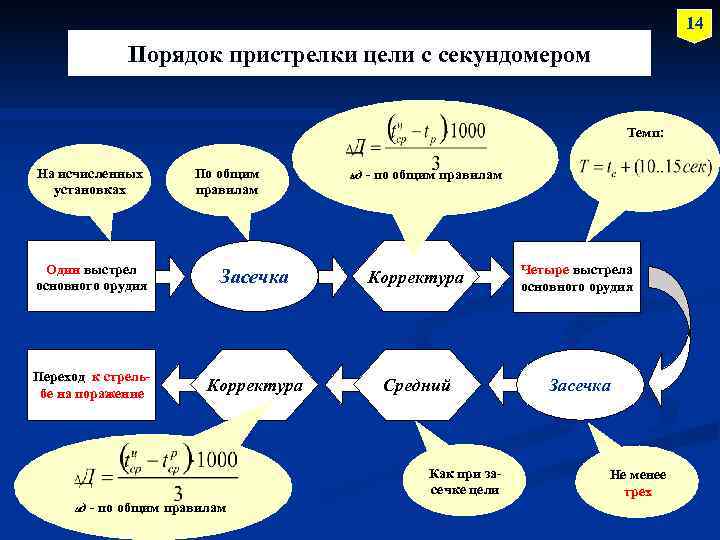

14 Порядок пристрелки цели с секундомером Темп: На исчисленных По общим д - по общим правилам установках правилам Один выстрел Четыре выстрела основного орудия Засечка Корректура основного орудия Переход к стрель- бе на поражение Корректура Средний Засечка Как при за- Не менее сечке цели трех д - по общим правилам

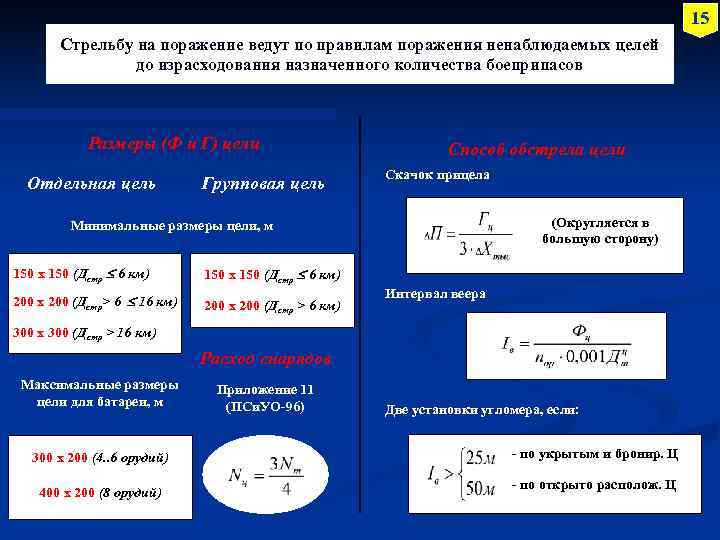

15 Стрельбу на поражение ведут по правилам поражения ненаблюдаемых целей до израсходования назначенного количества боеприпасов Размеры (Ф и Г) цели Способ обстрела цели Скачок прицела Отдельная цель Групповая цель Минимальные размеры цели, м (Округляется в большую сторону) 150 х 150 (Дстр 6 км) Интервал веера 200 х 200 (Дстр> 6 16 км) 200 х 200 (Дстр > 6 км) 300 х 300 (Дстр > 16 км) Расход снарядов Максимальные размеры Приложение 11 цели для батареи, м (ПСи. УО-96) Две установки угломера, если: 300 х 200 (4. . 6 орудий) - по укрытым и бронир. Ц - по открыто располож. Ц 400 х 200 (8 орудий)

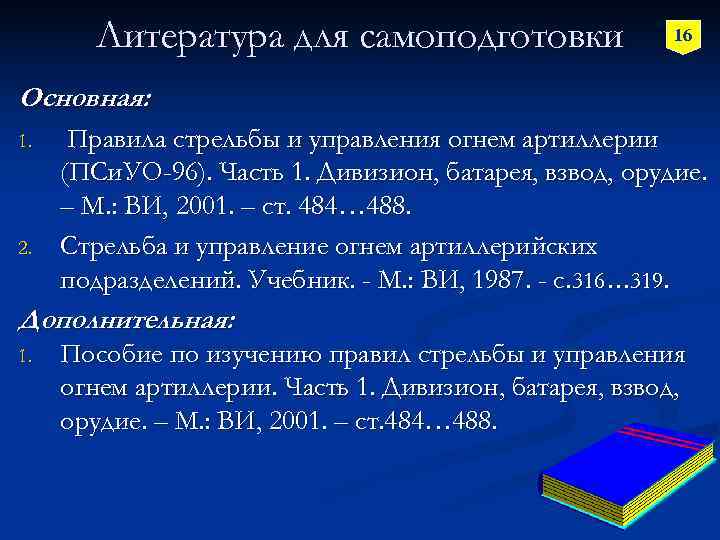

Литература для самоподготовки 16 Основная: 1. Правила стрельбы и управления огнем артиллерии (ПСи. УО-96). Часть 1. Дивизион, батарея, взвод, орудие. – М. : ВИ, 2001. – ст. 484… 488. 2. Стрельба и управление огнем артиллерийских подразделений. Учебник. - М. : ВИ, 1987. - с. 316… 319. Дополнительная: 1. Пособие по изучению правил стрельбы и управления огнем артиллерии. Часть 1. Дивизион, батарея, взвод, орудие. – М. : ВИ, 2001. – ст. 484… 488.
