І. ЗНАЙДІТЬ ЗАЙВІ СЛОВА 1. Транспорт, освіта, будівництво, зв'язок. 2. Машинобудування, сільське господарство, харчова промисловість. 3. Верстати, трактор, одяг, екскаватор 4. Харчова, легка, хімічна, вугільна, машинобудування 5. Електроенергетика, хімічна промисловість, металургія, машинобудування. ІІ. Назвіть основні галузі промисловості України
ПАЛИВНО-ЕНЕРГЕТИЧНИЙ КОМПЛЕКС (ПЕК) Паливна промисловість Електроенергетика Виробнича інфраструктура 1 1. Транспорт А) 2 А) Б) б) залізничний в) водний г) автомобільний б) 2. Електромережі 3. Водопостачання 3. 4 5 Б) 2. 2 а а) трубопровідний Г) 4. А) Б) д В)

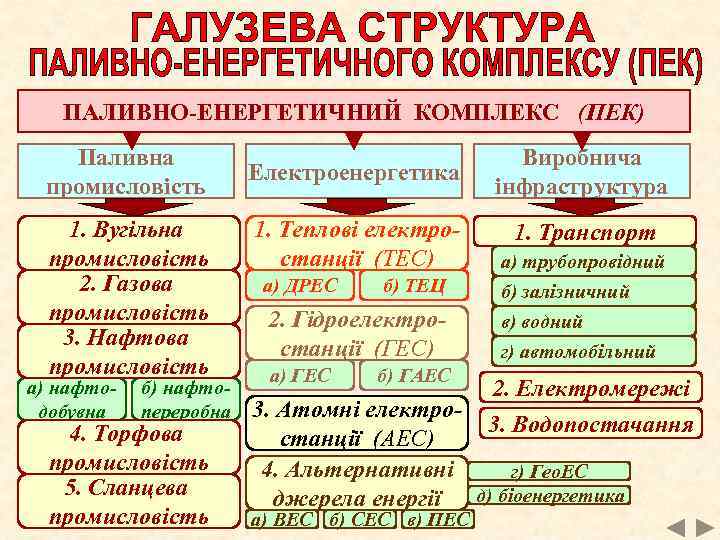

ПАЛИВНО-ЕНЕРГЕТИЧНИЙ КОМПЛЕКС (ПЕК) Паливна промисловість 1. Вугільна промисловість 2. Газова промисловість 3. Нафтова промисловість а) нафтодобувна б) нафтопереробна 4. Торфова промисловість 5. Сланцева промисловість Електроенергетика Виробнича інфраструктура 1. Теплові електростанції (ТЕС) 1. Транспорт а) ДРЕС б) ТЕЦ 2. Гідроелектростанції (ГЕС) а) ГЕС б) ГАЕС а) трубопровідний б) залізничний в) водний г) автомобільний 2. Електромережі 3. Водопостачання 3. Атомні електростанції (АЕС) 4. Альтернативні г) Гео. ЕС джерела енергії д) біоенергетика а) ВЕС б) СЕС в) ПЕС

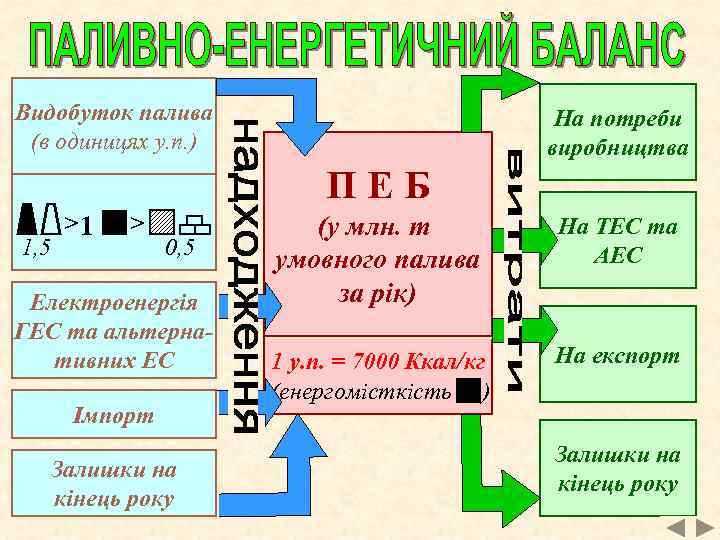

Видобуток палива (в одиницях у. п. ) На потреби виробництва ПЕБ 1, 5 >1 > 0, 5 Електроенергія ГЕС та альтернативних ЕС Імпорт Залишки на кінець року (у млн. т умовного палива за рік) На ТЕС та АЕС 1 у. п. = 7000 Ккал/кг (енергомісткість ) На експорт Залишки на кінець року

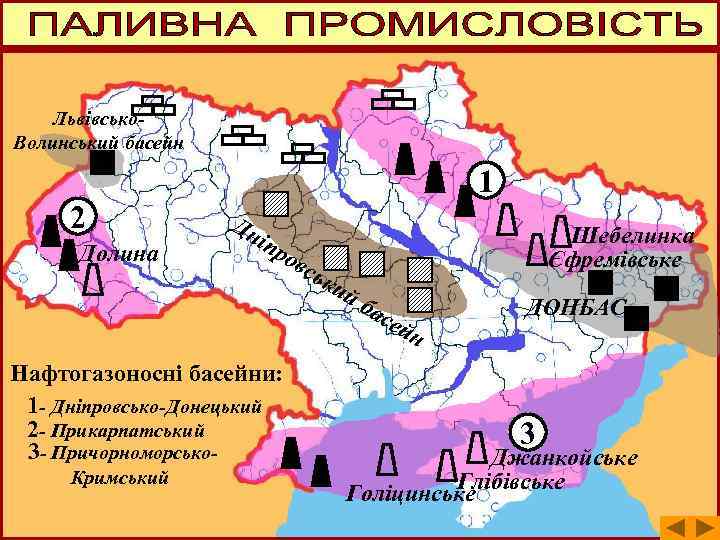

Львівсько. Волинський басейн 1 2 Долина Дн іпр ов ськ ий б Шебелинка Єфремівське ДОНБАС асе й н Нафтогазоносні басейни: 1 - Дніпровсько-Донецький 2 - Прикарпатський 3 - Причорноморсько. Кримський 3 Джанкойське Глібівське Голіцинське

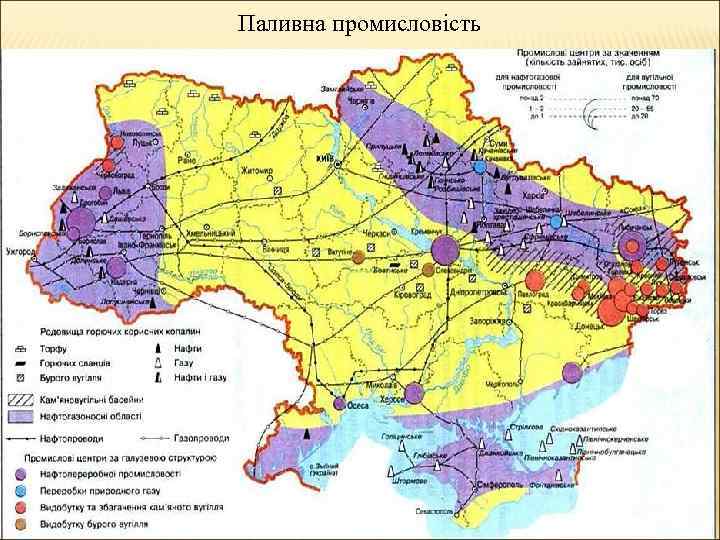

Паливна промисловість

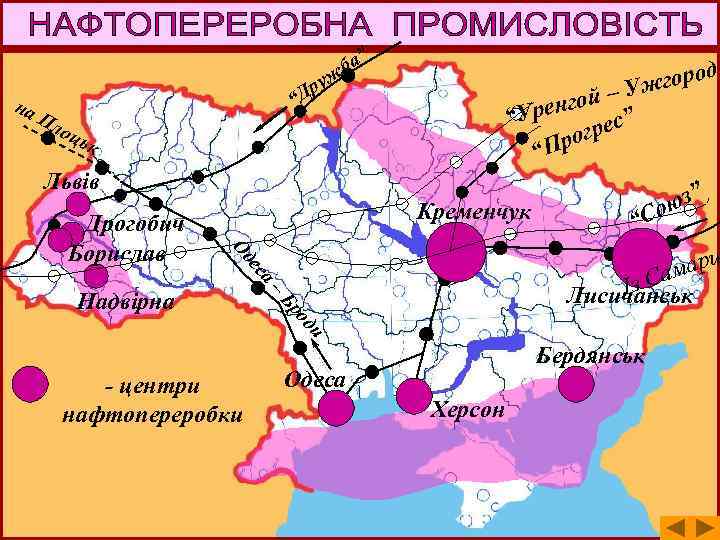

на Пл ород” Ужг уж р “Д ” ба – енгой ” “Ур грес о “Пр оц ьк Львів Кременчук и Од р ама Із С Лисичанськ а ес Дрогобич Борислав – ди о Бр Надвірна юз” “Со - центри нафтопереробки Бердянськ Одеса Херсон
Домашнє завдання Тема 4 ст. 97 – 104 опрацювати, заповнити таблицю, закінчити практичну роботу. Вивчити родовища вугілля, нафти та газу

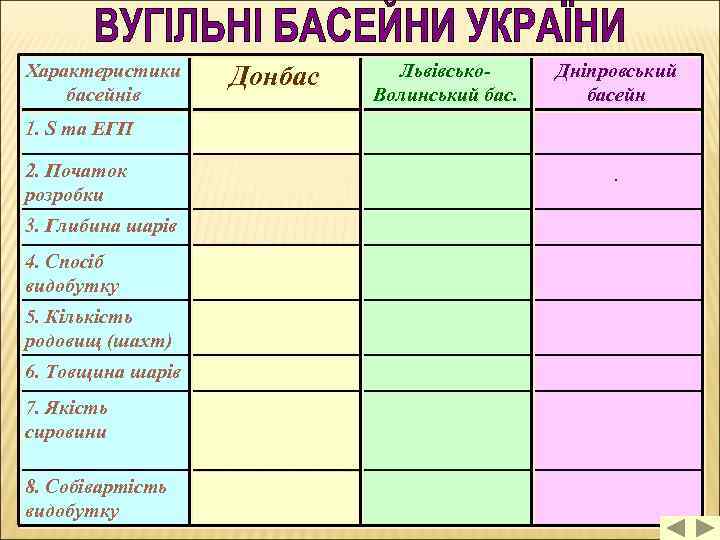

Характеристики басейнів Донбас Львівсько. Волинський бас. Дніпровський басейн 1. S та ЕГП 2. Початок розробки 3. Глибина шарів 4. Спосіб видобутку 5. Кількість родовищ (шахт) 6. Товщина шарів 7. Якість сировини 8. Собівартість видобутку .

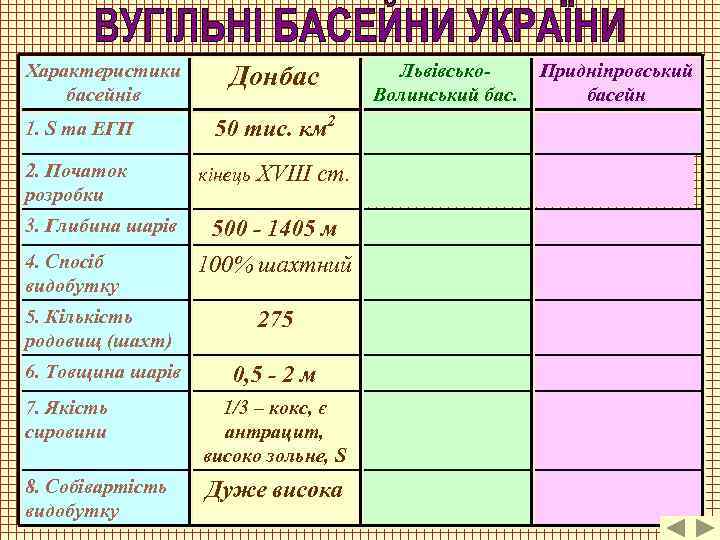

Характеристики басейнів 1. S та ЕГП Донбас 50 тис. км 2 2. Початок розробки кінець 3. Глибина шарів 500 - 1405 м 100% шахтний 4. Спосіб видобутку XVІІІ ст. 5. Кількість родовищ (шахт) 275 6. Товщина шарів 0, 5 - 2 м 7. Якість сировини 1/3 – кокс, є антрацит, високо зольне, S 8. Собівартість видобутку Дуже висока Львівсько. Волинський бас. Придніпровський басейн
Характеристики басейнів 1. S та ЕГП Донбас Львівсько. Волинський бас. 50 тис. км 2 10 тис. км 2 2. Початок розробки кінець 3. Глибина шарів 500 - 1405 м 300 - 900 м 100% шахтний 4. Спосіб видобутку XVІІІ ст. 50 -і рр. ХХ ст. 5. Кількість родовищ (шахт) 275 21 6. Товщина шарів 0, 5 - 2 м 0, 6 – 2, 8 м 7. Якість сировини 1/3 – кокс, є антрацит, високо зольне, S 1/3 – кокс, висока якість, високо зольне, багато S 8. Собівартість видобутку Дуже висока Висока Придніпровський басейн

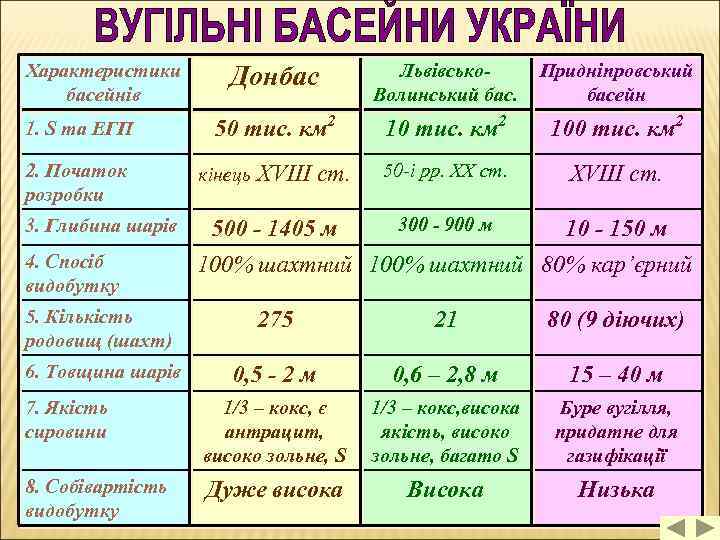

Характеристики басейнів 1. S та ЕГП Донбас Львівсько. Волинський бас. Придніпровський басейн 50 тис. км 2 100 тис. км 2 50 -і рр. ХХ ст. XVІІІ ст. 2. Початок розробки кінець 3. Глибина шарів 300 - 900 м 500 - 1405 м 10 - 150 м 100% шахтний 80% кар’єрний 4. Спосіб видобутку XVІІІ ст. 5. Кількість родовищ (шахт) 275 21 80 (9 діючих) 6. Товщина шарів 0, 5 - 2 м 0, 6 – 2, 8 м 15 – 40 м 7. Якість сировини 1/3 – кокс, є антрацит, високо зольне, S 1/3 – кокс, висока якість, високо зольне, багато S Буре вугілля, придатне для газифікації 8. Собівартість видобутку Дуже висока Висока Низька
Газотранспортна система України
ТИПИ ЕЛЕКТРОСТАНЦІЙ В УКРАЇНІ Т Е С (44) 26, 817 млрд к. Вт-ч Г Е С та Г А Е С (5) 5, 079 млрд к. Вт-ч. 40, 201 млрд к. Вт-ч. ДРЕС ТЕЦ ГЕС ГАЕС (18) (26) (9) (4) Запорізька – 6 блоків Південно-Українська – 3 блоки Рівненська – 4 блоки Хмельницька – 2 блок Чорнобильська (не працює з 2000 р. )
1. Не потрібне видобуток і транспортування ресурсу 2. Регуляція водних потоків 3. Порівняно малі капіталовкладення 4. Значні витрати на експлуатацію установок 5. Мала площа розміщення 6. Відчуження родючих земель. Заболочування 7. Екологічність 8. Немає можливості регулювання величини вихідної потужності 9. Порушення водних екосистем 10. Висока надійність 11. Мала вартість 12. Можливо додаткове використання природного ресурсу Тип електростанції ТЕС ГЕС АЕС Переваги 13. 14. 15. 16. 17. 18. 19. 20. 21. Мала величина шкідливих викидів Небезпека опромінення Висока вихідна потужність Низька собівартість енергії Значні капітальні вкладення Великі території розміщення Малий обсяг використовуваного палива Простота обслуговування Вільне розміщення. Не мають прив’язки до якоїсь конкретної області 22. Високий ступінь забруднення навколишнього середовища 23. Низька ймовірність аварії, але дуже важкі наслідки світової масштаба. Недоліки Найбільші електростанції

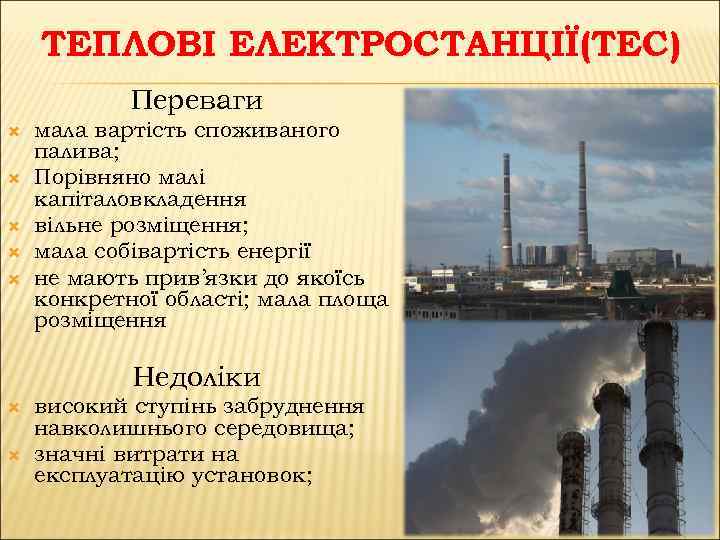

ТЕПЛОВІ ЕЛЕКТРОСТАНЦІЇ(ТЕС) Переваги мала вартість споживаного палива; Порівняно малі капіталовкладення вільне розміщення; мала собівартість енергії не мають прив’язки до якоїсь конкретної області; мала площа розміщення Недоліки високий ступінь забруднення навколишнього середовища; значні витрати на експлуатацію установок;
ГІДРОЕЛЕКТРОСТАНЦІЇ(ГЕС) Переваги Не потрібне видобуток і транспортування ресурсу; Екологічність; Регуляція водних потоків; Висока надійність; Простота обслуговування; Мала вартість Недоліки • Відчуження родючих земель; • Заболочування; • Порушення водних екосистем; • Великі території розміщення; • Можливо додаткове використання природного ресурсу

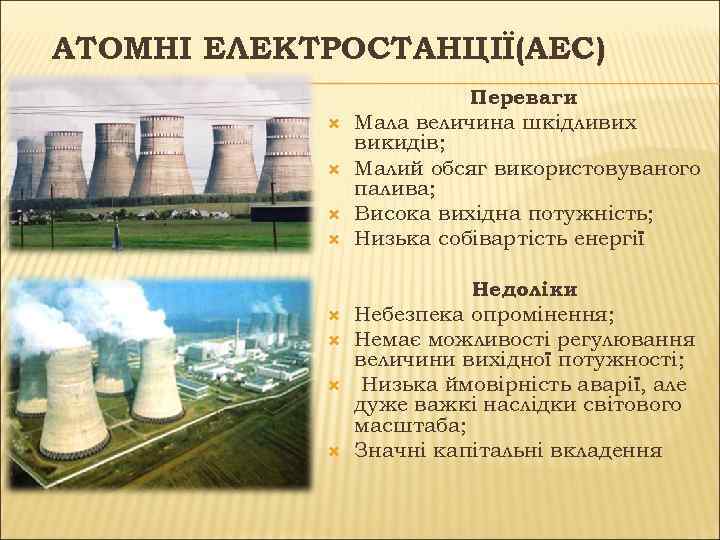

АТОМНІ ЕЛЕКТРОСТАНЦІЇ(АЕС) Переваги Мала величина шкідливих викидів; Малий обсяг використовуваного палива; Висока вихідна потужність; Низька собівартість енергії Недоліки Небезпека опромінення; Немає можливості регулювання величини вихідної потужності; Низька ймовірність аварії, але дуже важкі наслідки світового масштаба; Значні капітальні вкладення
Же (По шув Тр льща) ус Рівненська Чорнобильська Київські Хмельницька олг арі Іса кча ТЕЦ-5 я) ТЕЦ-6 ТЕЦ Канівські Зміївська Луганська Трипільська Слов'янська Дністровські Бурштинська Придніпровська Кременчуцька Дніпродзержинська Теребля-Ріцька Криворізька Вуглегірська Південноа Дніпрогес Альбертірш Українська (Угорщина) Каховська Запорізька Типи електростанцій: Зап ТЕЦ орі Новоазовська зьк - ТЕС; Асканійська а Донузлавська - ГЕС; Сакська - АЕС; Тарханкутська - ВЕС; Судацька ка вец ьк Добротвірська а
Альтернативні джерела
Енергетичний потенціал вітру

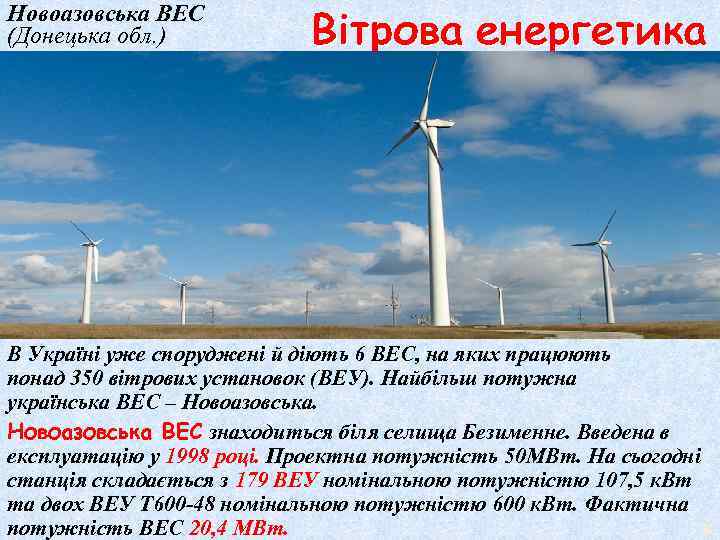

Новоазовська ВЕС (Донецька обл. ) В Україні уже споруджені й діють 6 ВЕС, на яких працюють понад 350 вітрових установок (ВЕУ). Найбільш потужна українська ВЕС – Новоазовська ВЕС знаходиться біля селища Безименне. Введена в експлуатацію у 1998 році. Проектна потужність 50 МВт. На сьогодні станція складається з 179 ВЕУ номінальною потужністю 107, 5 к. Вт та двох ВЕУ Т 600 -48 номінальною потужністю 600 к. Вт. Фактична К потужність ВЕС 20, 4 МВт.

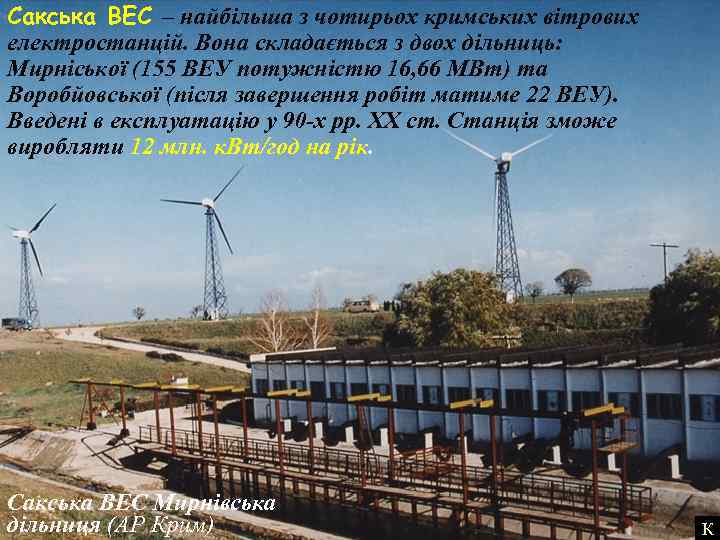

Сакська ВЕС – найбільша з чотирьох кримських вітрових електростанцій. Вона складається з двох дільниць: Мирніської (155 ВЕУ потужністю 16, 66 МВт) та Воробйовської (після завершення робіт матиме 22 ВЕУ). Введені в експлуатацію у 90 -х рр. ХХ ст. Станція зможе виробляти 12 млн. к. Вт/год на рік. Сакська ВЕС Мирнівська дільниця (АР Крим) К
Донузлавська ВЕС (АР Крим) Донузлавська ВЕС знаходиться біля селища Новоозерне. Введена в експлуатацію у 1992 році. Проектна потужність 10, 9 МВт. Нині станція складається з 101 ВЕУ номінальною потужністю 107, 5 к. Вт. Фактична потужність ВЕС 10, 9 МВт. К

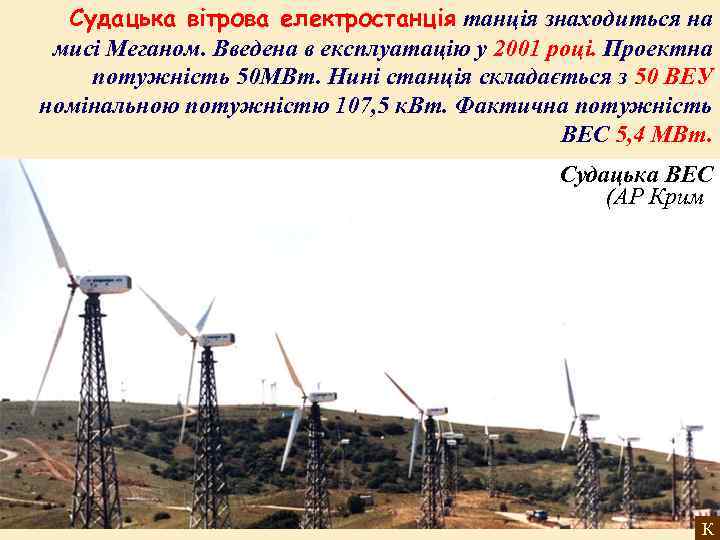

Судацька вітрова електростанція знаходиться на мисі Меганом. Введена в експлуатацію у 2001 році. Проектна потужність 50 МВт. Нині станція складається з 50 ВЕУ номінальною потужністю 107, 5 к. Вт. Фактична потужність ВЕС 5, 4 МВт. Судацька ВЕС (АР Крим) К
Тарханкутська ВЕС (АР Крим) Тарханкутська ВЕС знаходиться на мисі Тарханкут. Введена в експлуатацію у 2001 році. Проектна потужність 70 МВт. Нині станція складається з 98 ВЕУ номінальною потужністю 107. 5 к. Вт і 1 ВЕУ Т 600 -48 номінальною потужністю 600 к. Ви. Фактична потужність ВЕС 11. 1 МВт. К
Сиваська ВЕС (Херсонська обл) Розпочалося спорудження Сиваської ВЕС у Чаплинському районі Херсонської області. Вона має бути добудована до 2017 року й мати потужність 20 МВт. К

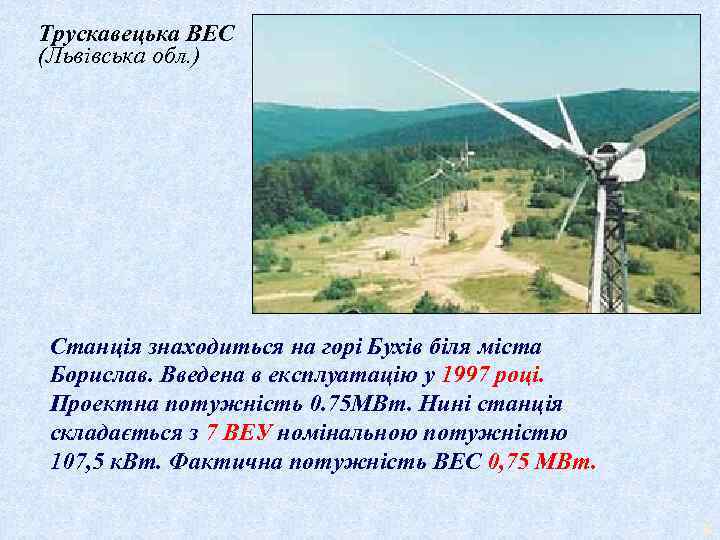

Трускавецька ВЕС (Львівська обл. ) Станція знаходиться на горі Бухів біля міста Борислав. Введена в експлуатацію у 1997 році. Проектна потужність 0. 75 МВт. Нині станція складається з 7 ВЕУ номінальною потужністю 107, 5 к. Вт. Фактична потужність ВЕС 0, 75 МВт. К

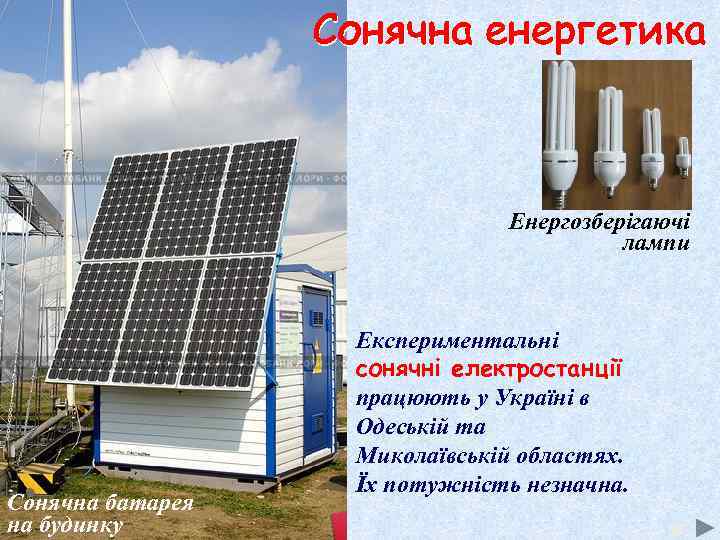

Енергозберігаючі лампи Сонячна батарея на будинку Експериментальні сонячні електростанції працюють у Україні в Одеській та Миколаївській областях. Їх потужність незначна. К
