І закон Кірхгофа. Нерозгалужене і розгалужене кола постійного струму І закон Кірхгофа. Нерозгалужене і розгалужене кола постійного струму

Споживачі енергії можна з’єднувати послідовно, паралельно і змішано. На рисунку 1. , а споживачі Споживачі енергії можна з’єднувати послідовно, паралельно і змішано. На рисунку 1. , а споживачі з опорами R 1, R 2, R 3 з’єднанні послідовно і приєднані до джерела енергії з напругою U. По всіх ділянках послідовного кола проходить один і той же струм І. Згідно закону Ома напруга на окремих споживачах: U 1 = IR 1, U 2 = IR 2, U 3 = IR 3, [1] Таким чином, спади напруги на послідовно з’єднаних споживачах пропорційні величинам їх опорів. При R 1 > R 2 > R 3 напруги U 1 > U 2 > U 3. Напруги будуть рівні лише за умови рівності опорів споживачів. При послідовному з’єднанні споживачів сума напруг на окремих споживачах рівна напрузі на вході кола: U 1 + U 2 + U 3 = U. [2]

Еквівалентний опір і потужність Ряд послідовно з’єднаних споживачів можна замінити еквівалентним (загальним) опором R Еквівалентний опір і потужність Ряд послідовно з’єднаних споживачів можна замінити еквівалентним (загальним) опором R (рисунок 1, б). Величина цього опору повинна бути такою, щоб ця заміна при незмінній напрузі на вході кола не спричинила зміни струму в колі: U = IR. [3] Напруга на окремих ділянках кола і значення напруги джерела можна підставити у формулу [2]: IR 1 + IR 2 + IR 3 = IR. [4] Скоротивши І, отримаємо: R 1 + R 2 + R 3 = R. [5] Таким чином, при послідовному з’єднанні споживачів еквівалентний опір кола рівний сумі опорів окремих його ділянок. Якщо усі члени рівняння 11. 2. помножити на величину струму І, то отримаємо: ІU 1 + ІU 2 + ІU 3 = ІU. [6] або Р 1 + Р 2 + Р 3 = Р [7] Отже, потужність усього кола Р рівна сумі потужностей окремих ділянок.

Потенціальна діаграма нерозгалуженого електричного кола • Джерело електроенергії розвиває ЕРС Е і володіє внутрішнім Потенціальна діаграма нерозгалуженого електричного кола • Джерело електроенергії розвиває ЕРС Е і володіє внутрішнім опором r 0. у розрахункових схемах кіл реальне джерело електроенергії можна зображати еквівалентною схемою з послідовним з’єднанням ЕРС і внутрішнього опору (якщо опір зовнішнього кола набагато більший за внутрішній опір джерела). Зовнішній опір приєднується до клем джерела, які на рисунку 2. позначені буквами А і Б. В утвореному замкнутому електричному колі виникає струм:

Величина цього струму не зміниться, якщо одну із точок (наприклад точку А) електричного кола Величина цього струму не зміниться, якщо одну із точок (наприклад точку А) електричного кола заземлити Дійсно, при заземленні точки А усі величини залишаться такими ж. Оскільки потенціал землі рівний нулю, то φА = 0. Визначимо потенціал точки Б. Струм проходить від точки А до точки Б. Струм у опорі напрямлений від точки з більшим потенціалом до точки з меншим потенціалом. Відповідно, потенціал точки Б менший за потенціал точки А. За законом Ома для пасивного елемента кола: φА – φБ = ІR. Звідси потенціал точки Б: φБ = φА - ІR. Значить, при переході через опір по напрямку струму відбувається зменшення потенціалу на величину спаду напруги на цьому опорі. На внутрішньому опорі джерела ЕРС потенціал знижується також у напрямку струму, тобто φВ = φБ - Іr 0.

ЕРС джерела Е = φ А – φ В. Значить, φА = φВ + ЕРС джерела Е = φ А – φ В. Значить, φА = φВ + Е. Звідси випливає, що при переході через джерело електричної енергії в напрямку ЕРС (від негативного полюса до позитивного) відбувається збільшення потенціалу на величину е. р. с. джерела, а при переході від позитивного до негативного полюса – зменшення потенціалу на величину е. р. с. джерела.

Розрахунок та побудова потенціальної діаграми • Нерозгалужене електричне коло може містити декілька джерел е. Розрахунок та побудова потенціальної діаграми • Нерозгалужене електричне коло може містити декілька джерел е. р. с. і опорів (рисунок 3, а). У цьому випадку для визначення струму алгебраїчну суму усіх е. р. с. необхідно поділити на суму всіх опорів:

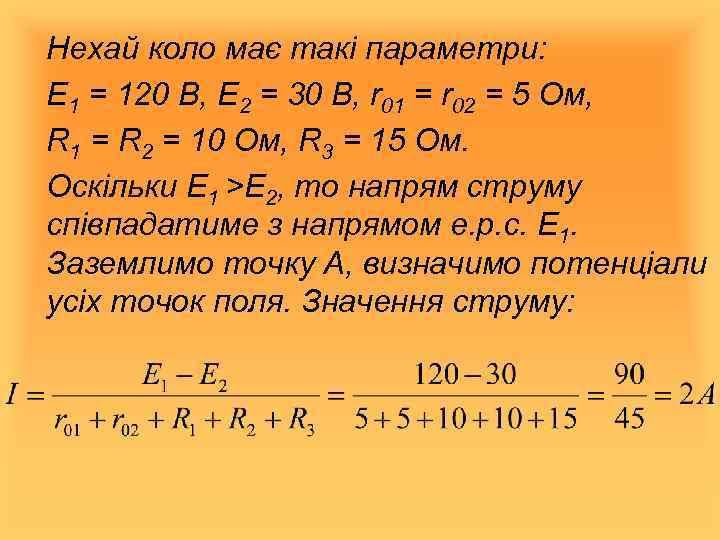

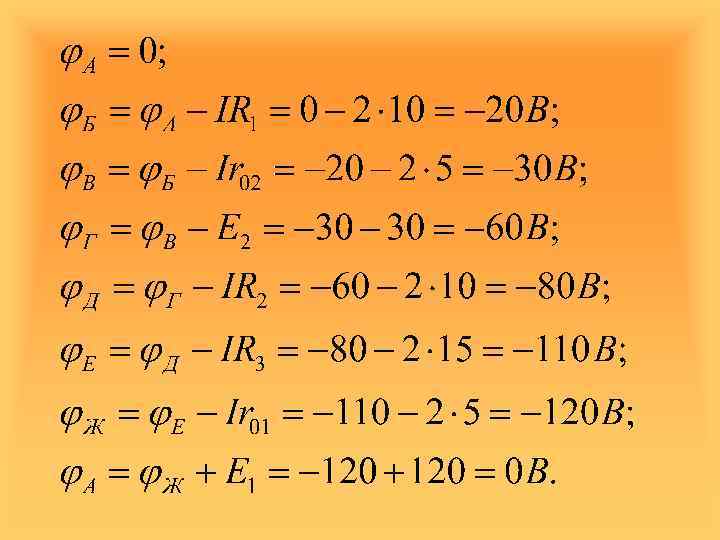

Нехай коло має такі параметри: Е 1 = 120 В, Е 2 = 30 Нехай коло має такі параметри: Е 1 = 120 В, Е 2 = 30 В, r 01 = r 02 = 5 Ом, R 1 = R 2 = 10 Ом, R 3 = 15 Ом. Оскільки Е 1 >Е 2, то напрям струму співпадатиме з напрямом е. р. с. Е 1. Заземлимо точку А, визначимо потенціали усіх точок поля. Значення струму:

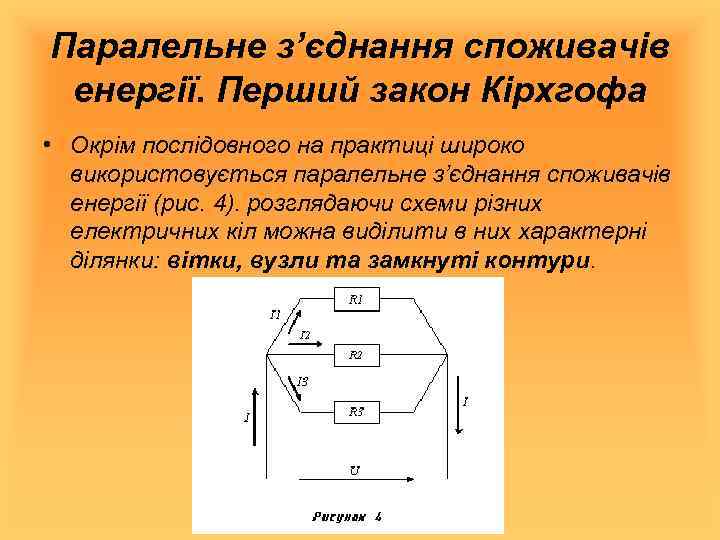

Паралельне з’єднання споживачів енергії. Перший закон Кірхгофа • Окрім послідовного на практиці широко використовується Паралельне з’єднання споживачів енергії. Перший закон Кірхгофа • Окрім послідовного на практиці широко використовується паралельне з’єднання споживачів енергії (рис. 4). розглядаючи схеми різних електричних кіл можна виділити в них характерні ділянки: вітки, вузли та замкнуті контури.

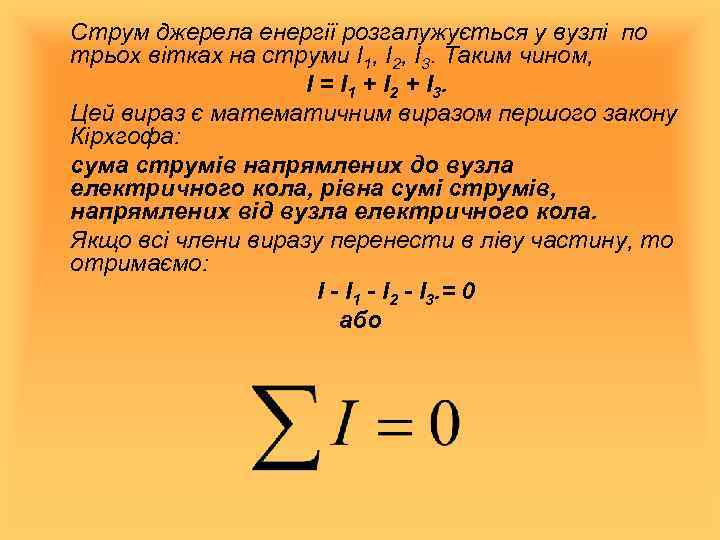

Струм джерела енергії розгалужується у вузлі по трьох вітках на струми І1, І2, І3. Струм джерела енергії розгалужується у вузлі по трьох вітках на струми І1, І2, І3. Таким чином, І = І 1 + І 2 + І 3. Цей вираз є математичним виразом першого закону Кірхгофа: сума струмів напрямлених до вузла електричного кола, рівна сумі струмів, напрямлених від вузла електричного кола. Якщо всі члени виразу перенести в ліву частину, то отримаємо: І - І1 - І2 - І3. = 0 або

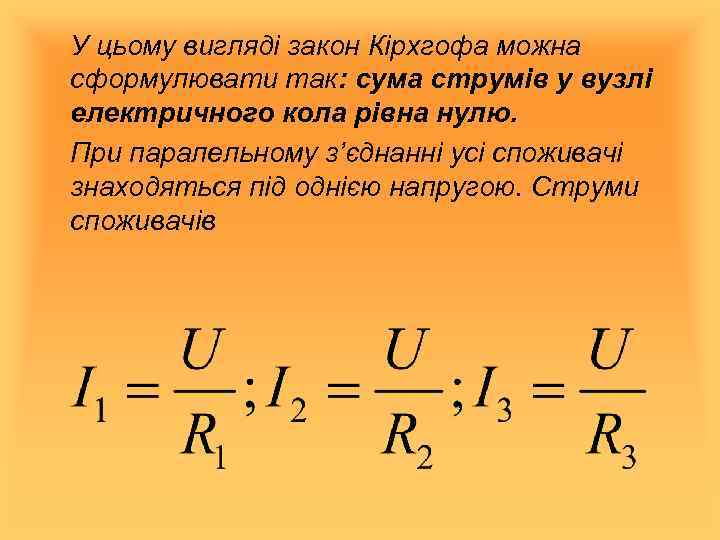

У цьому вигляді закон Кірхгофа можна сформулювати так: сума струмів у вузлі електричного кола У цьому вигляді закон Кірхгофа можна сформулювати так: сума струмів у вузлі електричного кола рівна нулю. При паралельному з’єднанні усі споживачі знаходяться під однією напругою. Струми споживачів

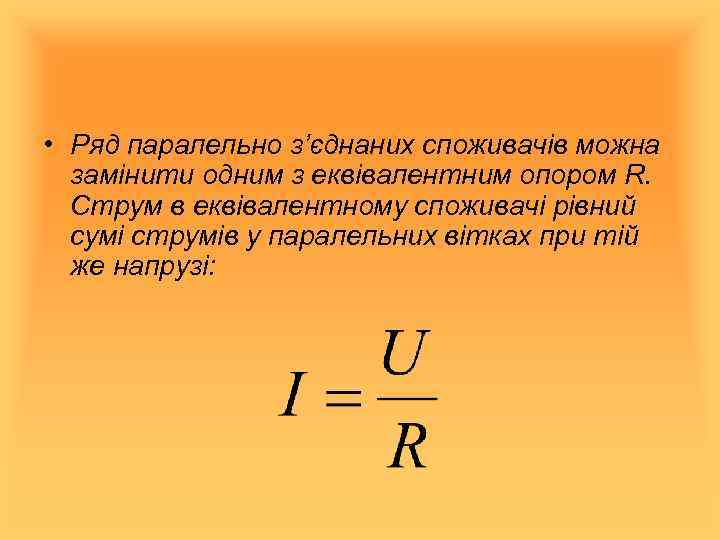

 • Ряд паралельно з’єднаних споживачів можна замінити одним з еквівалентним опором R. Струм • Ряд паралельно з’єднаних споживачів можна замінити одним з еквівалентним опором R. Струм в еквівалентному споживачі рівний сумі струмів у паралельних вітках при тій же напрузі:

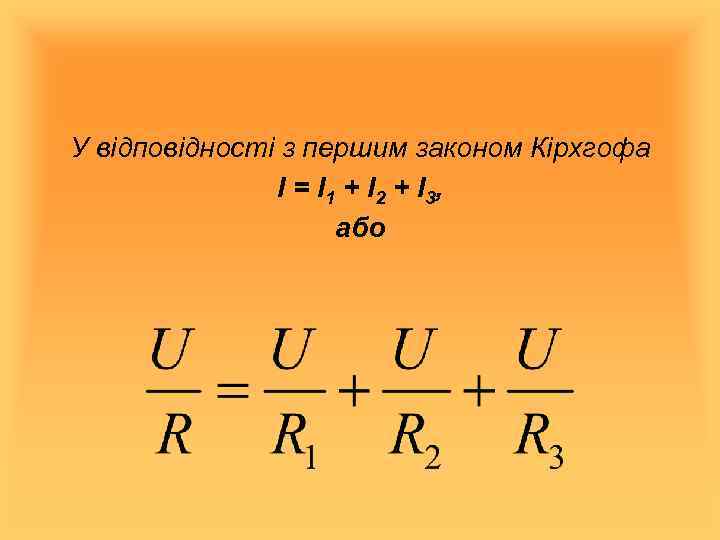

У відповідності з першим законом Кірхгофа І = І 1 + І 2 + У відповідності з першим законом Кірхгофа І = І 1 + І 2 + І 3, або

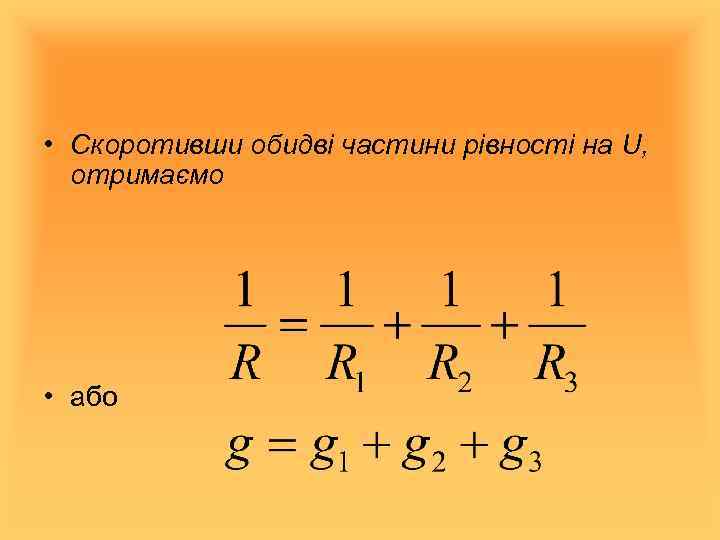

 • Скоротивши обидві частини рівності на U, отримаємо • або • Скоротивши обидві частини рівності на U, отримаємо • або

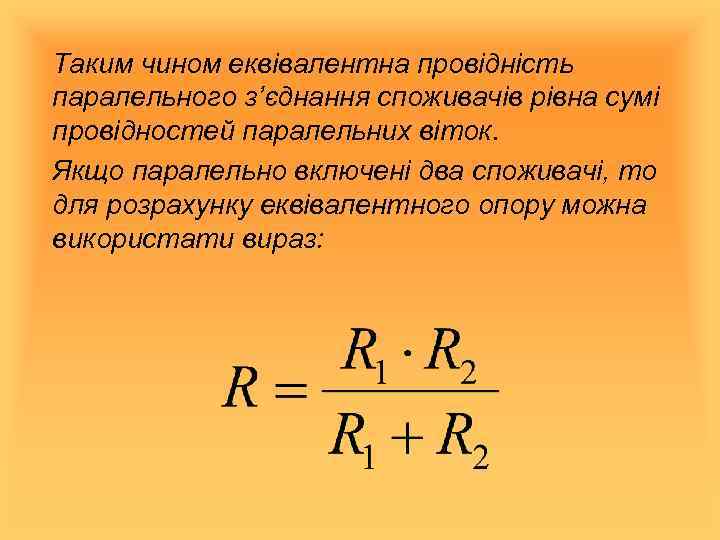

Таким чином еквівалентна провідність паралельного з’єднання споживачів рівна сумі провідностей паралельних віток. Якщо паралельно Таким чином еквівалентна провідність паралельного з’єднання споживачів рівна сумі провідностей паралельних віток. Якщо паралельно включені два споживачі, то для розрахунку еквівалентного опору можна використати вираз:

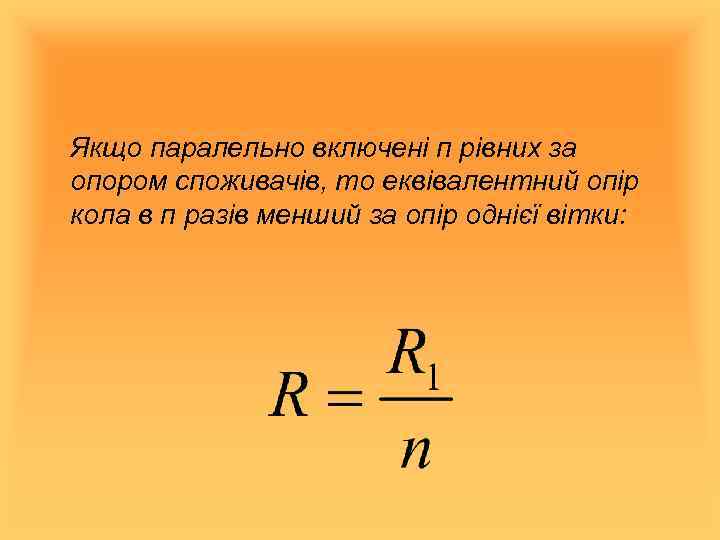

Якщо паралельно включені п рівних за опором споживачів, то еквівалентний опір кола в п Якщо паралельно включені п рівних за опором споживачів, то еквівалентний опір кола в п разів менший за опір однієї вітки:

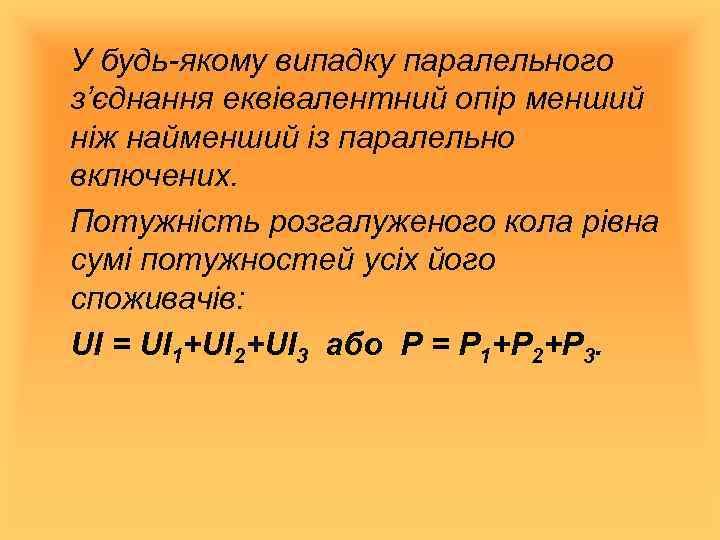

У будь-якому випадку паралельного з’єднання еквівалентний опір менший ніж найменший із паралельно включених. Потужність У будь-якому випадку паралельного з’єднання еквівалентний опір менший ніж найменший із паралельно включених. Потужність розгалуженого кола рівна сумі потужностей усіх його споживачів: UI = UI 1+UI 2+UI 3 або Р = Р 1+Р 2+Р 3.
