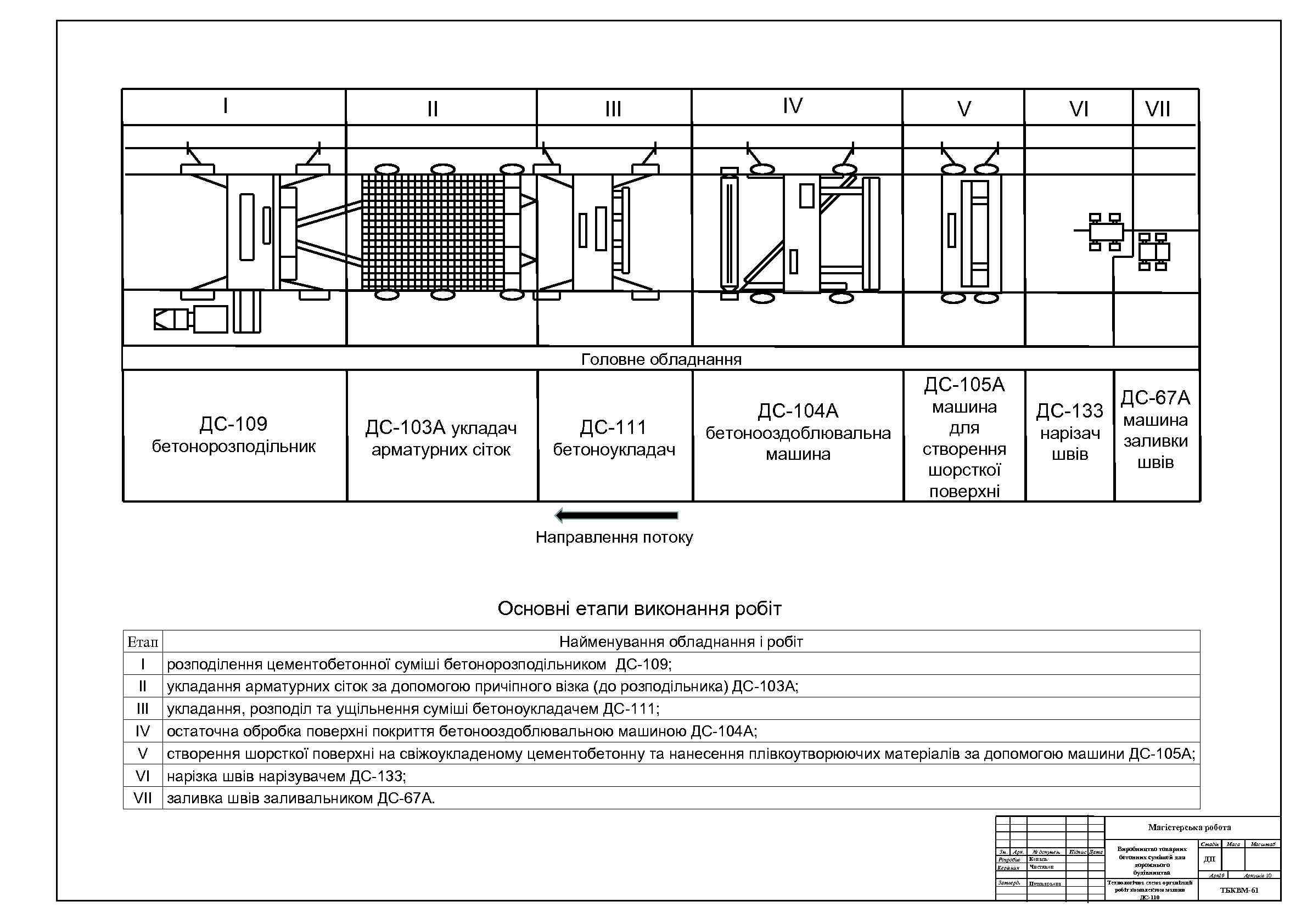

I II IV III V VI VII Головне обладнання ДС-105 А ДС-109 бетонорозподільник ДС-103 А укладач ДС-111 арматурних сіток бетоноукладач ДС-104 А бетонооздоблювальна машина для створення шорсткої поверхні ДС-67 А ДС-133 машина нарізач швів заливки швів Направлення потоку Основні етапи виконання робіт Етап І ІІ ІV V VІ VIІ Найменування обладнання і робіт розподілення цементобетонної суміші бетонорозподільником ДС-109; укладання арматурних сіток за допомогою причіпного візка (до розподільника) ДС-103 А; укладання, розподіл та ущільнення суміші бетоноукладачем ДС-111; остаточна обробка поверхні покриття бетонооздоблювальною машиною ДС-104 А; створення шорсткої поверхні на свіжоукладеному цементобетонну та нанесення плівкоутворюючих матеріалів за допомогою машини ДС-105 А; нарізка швів нарізувачем ДС-133; заливка швів заливальником ДС-67 А. Магістерська робота Зм. Арк. № докумен. Коваль Розробив Чистяков Керівник Затверд. Пушкарьова Підпис Дата Виробництво товарних бетонних сумішей для дорожнього будівництва Технологічна схема організації робіт комплектом машин ДС-110 Стадія Маса Масштаб ДП 10 Аркушів 10 ТБКВМ-61
