Типы солнечных водонагревателей: Активные системы Пассивные (Термосифонные) системы Активные системы с закрытым контуром Активные системы с открытым контуром Пластиковые солнечные коллекторы Коллекторы плоского или панельного типа Вакуумированная колба. Системы с открытым контуром Коллекторы вакуумного типа. Колба в колбе с тепловой трубкой Пластиковые солнечные коллекторы Коллекторы плоского или панельного типа

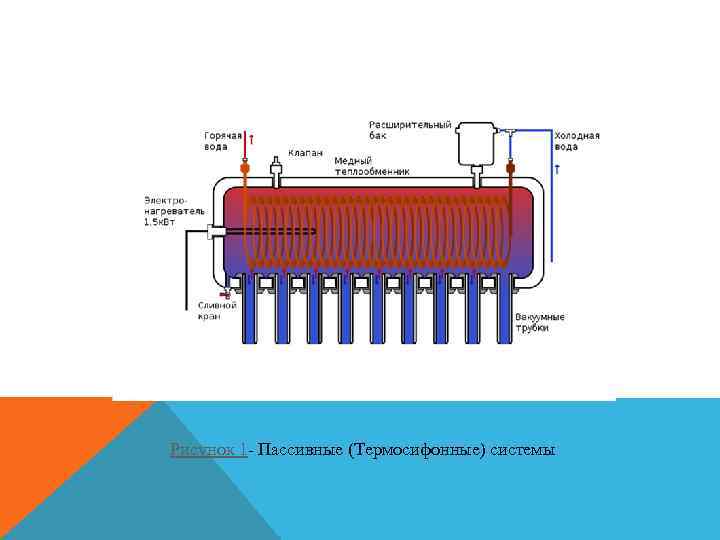

Рисунок 1 - Пассивные (Термосифонные) системы
РИСУНОК 2 -УСТРОЙСТВО ПЛОСКОГО КОЛЛЕКТОРА

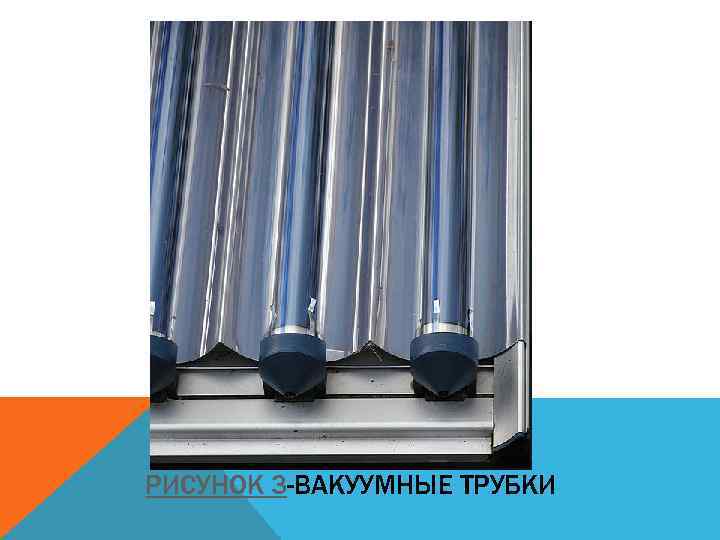

РИСУНОК 3 -ВАКУУМНЫЕ ТРУБКИ

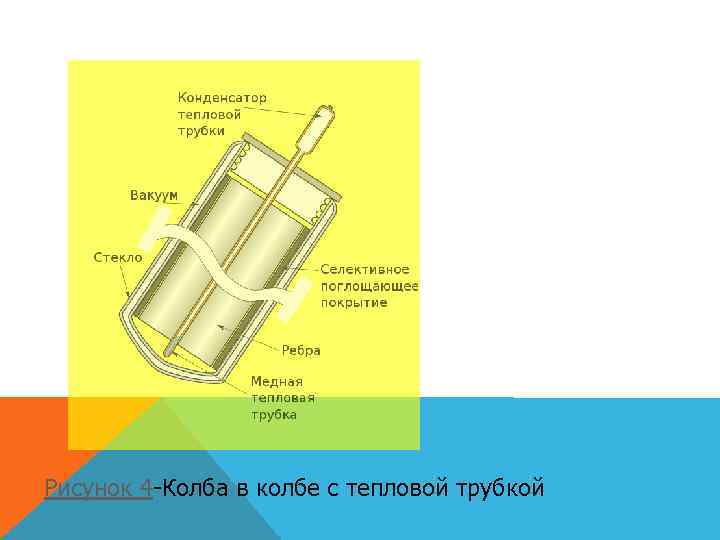

Рисунок 4 -Колба в колбе с тепловой трубкой
Рисунок 5 -Устройство вакуумного коллектора

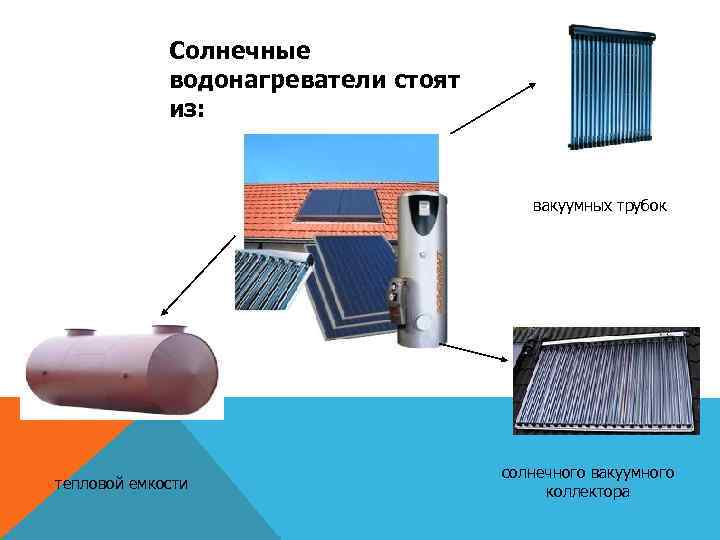

Солнечные водонагреватели стоят из: вакуумных трубок тепловой емкости солнечного вакуумного коллектора

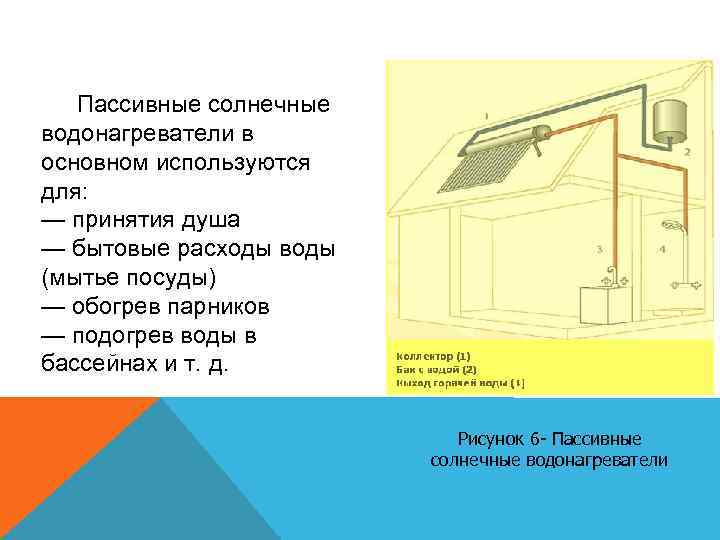

Пассивные солнечные водонагреватели в основном используются для: — принятия душа — бытовые расходы воды (мытье посуды) — обогрев парников — подогрев воды в бассейнах и т. д. Рисунок 6 - Пассивные солнечные водонагреватели

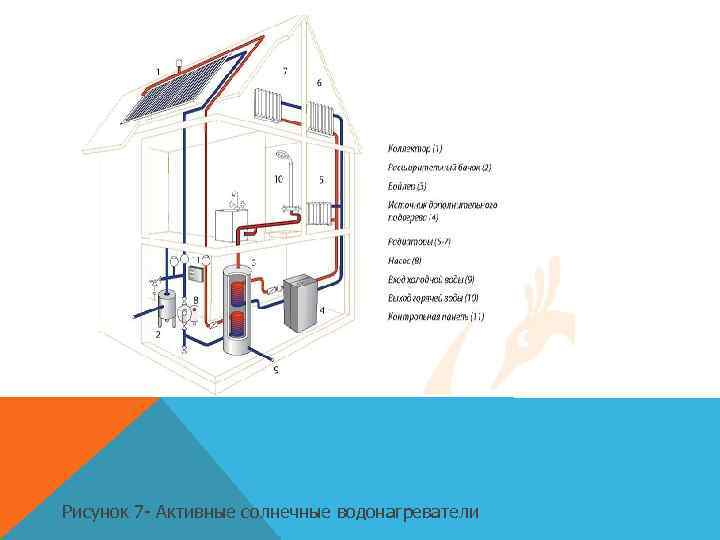

Рисунок 7 - Активные солнечные водонагреватели

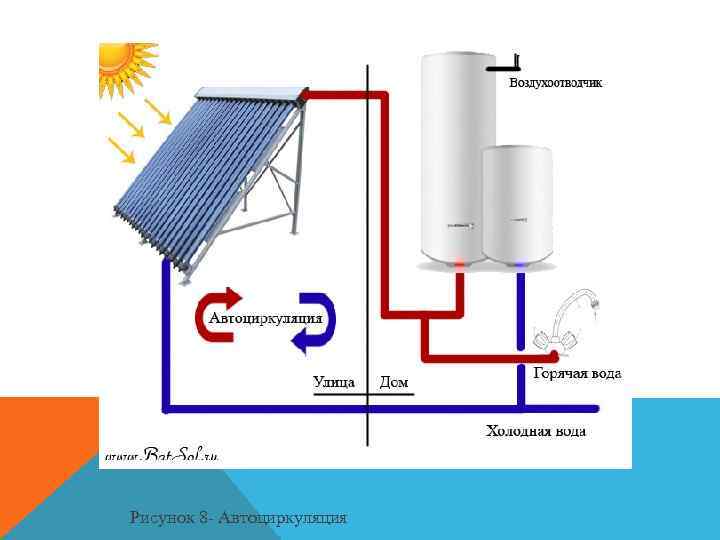

Рисунок 8 - Автоциркуляция
