http: //giantcrystals. strahlen. org/africa/hoba. htm Лекция 15 Продукты ударного метаморфизма Введение в проблему Импактные структуры Стадии формирования Строение астроблем Метеориты и тектиты Минералы импактитов Импактные породы
15 -2 Импактные кратеры безатмосферных планет Большой кратер Марс Диаметр наиболее крупного кратера, около 65 км Меркурий 580 км Фото с КК «Аполлон-8» (По Кингу, 1979) Поверхность Марса «Канал» http: //apod. nasa. gov/apod/image/0107/mars_surface_vik 1_big. jpg http: //x-mars. ru/wp-content/uploads/2009/01/mars_rover_crater. jpg http: //www. infozoom. ru/wp-content/uploads/2008/07/mars-express 1_690444 n. jpg
15 -3 Импактные структуры планеты Земля http: //tainy. net/wp-content/uploads/2010/07/cratercc. jpg Маникуаган, Канада Волчий лог, Австралия D = 70 км D = 875 м http: //tainy. net/wp-content/uploads/2010/07/cratercc. jpg Швайнг, Ю. Африка D = 1, 2 км http: //www. meteorite. narod. ru/proba/stati/ris 4. jpg http: //andrei-stoliar. ru/post 131446389/

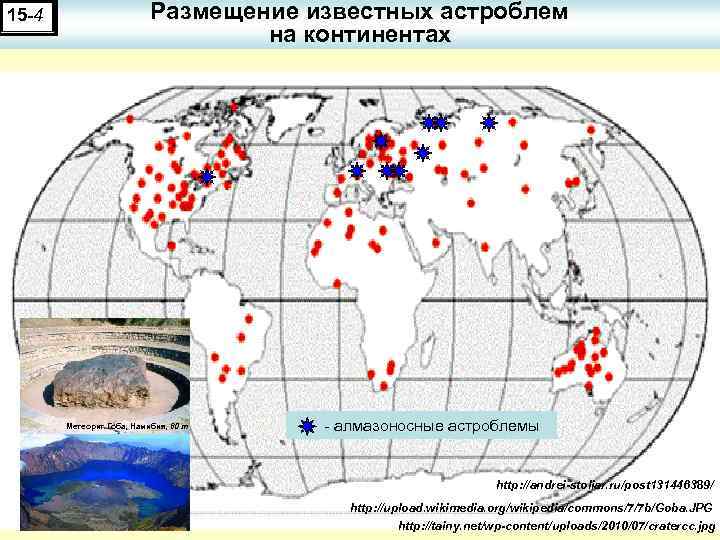

15 -4 Размещение известных астроблем на континентах Метеорит Гоба, Намибия, 60 т - алмазоносные астроблемы http: //andrei-stoliar. ru/post 131446389/ http: //upload. wikimedia. org/wikipedia/commons/7/7 b/Goba. JPG http: //tainy. net/wp-content/uploads/2010/07/cratercc. jpg

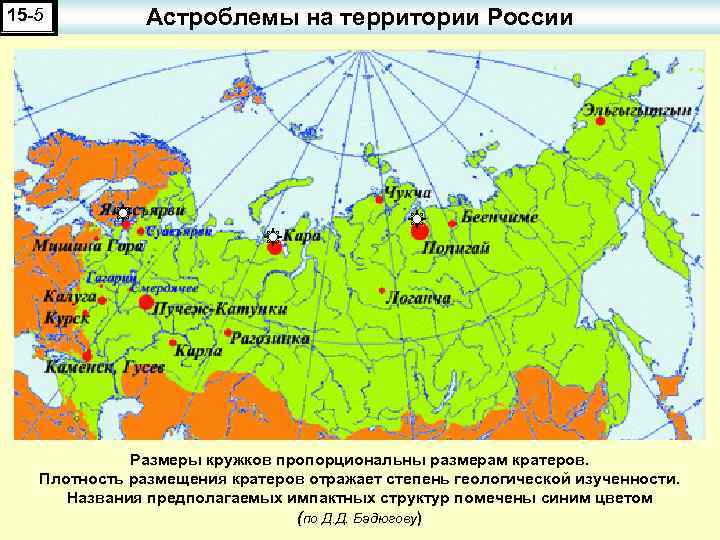

15 -5 Астроблемы на территории России Размеры кружков пропорциональны размерам кратеров. Плотность размещения кратеров отражает степень геологической изученности. Названия предполагаемых импактных структур помечены синим цветом (по Д. Д. Бадюгову)

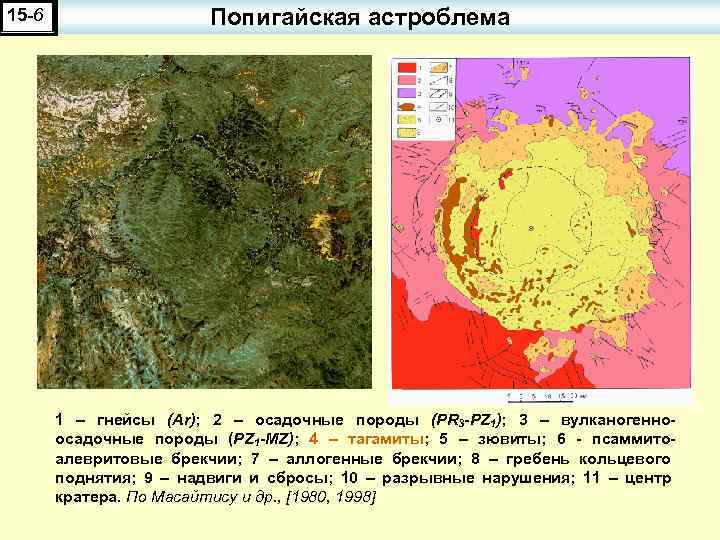

15 -6 Попигайская астроблема 1 – гнейсы (Ar); 2 – осадочные породы (PR 3 -PZ 1); 3 – вулканогенноосадочные породы (PZ 1 -MZ); 4 – тагамиты; 5 – зювиты; 6 - псаммитоалевритовые брекчии; 7 – аллогенные брекчии; 8 – гребень кольцевого поднятия; 9 – надвиги и сбросы; 10 – разрывные нарушения; 11 – центр кратера. По Масайтису и др. , [1980, 1998]

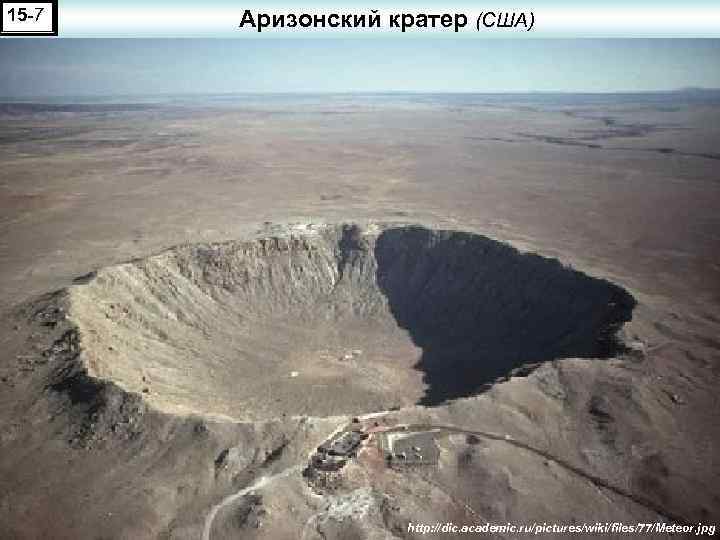

15 -7 Аризонский кратер (США) http: //dic. academic. ru/pictures/wiki/files/77/Meteor. jpg

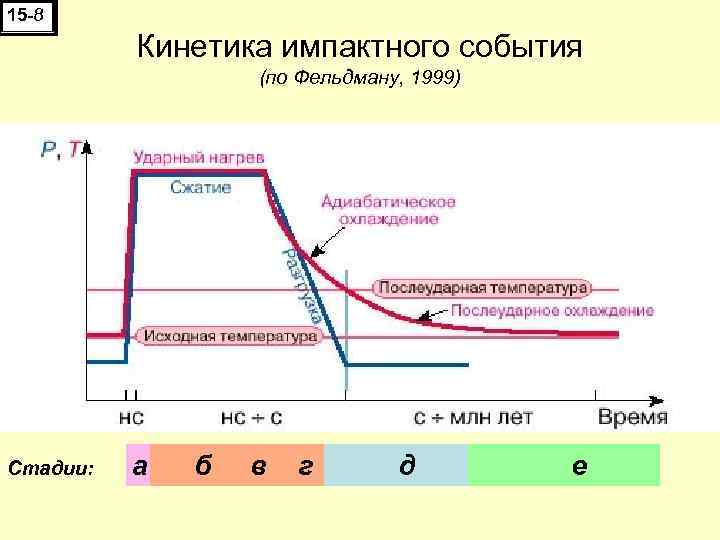

15 -8 Кинетика импактного события (по Фельдману, 1999) Стадии: а б в г д е

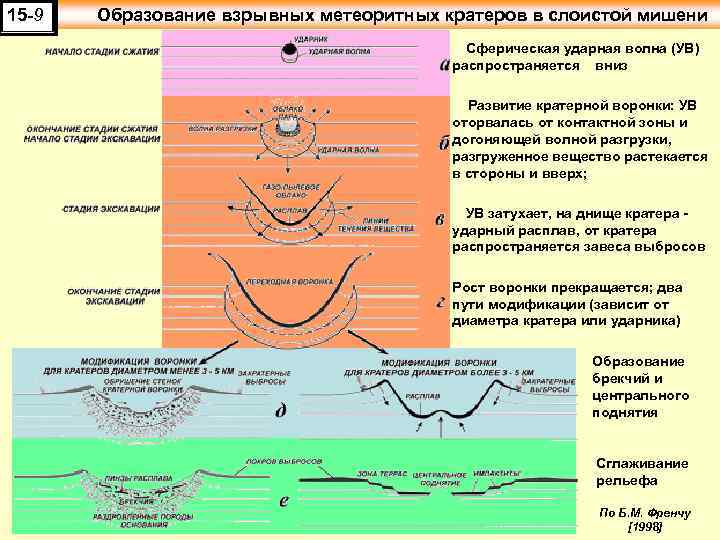

15 -9 Образование взрывных метеоритных кратеров в слоистой мишени Сферическая ударная волна (УВ) распространяется вниз Развитие кратерной воронки: УВ оторвалась от контактной зоны и догоняющей волной разгрузки, разгруженное вещество растекается в стороны и вверх; УВ затухает, на днище кратера - ударный расплав, от кратера распространяется завеса выбросов Рост воронки прекращается; два пути модификации (зависит от диаметра кратера или ударника) Образование брекчий и центрального поднятия Сглаживание рельефа По Б. M. Френчу [1998]

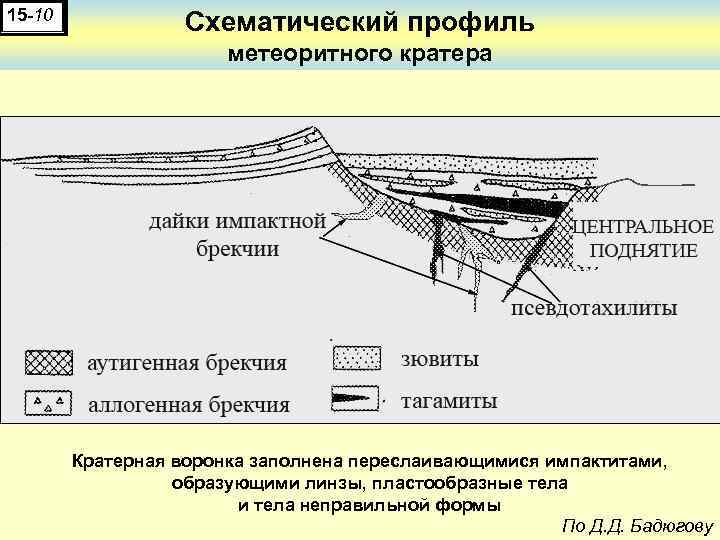

15 -10 Схематический профиль метеоритного кратера Кратерная воронка заполнена переслаивающимися импактитами, образующими линзы, пластообразные тела и тела неправильной формы По Д. Д. Бадюгову

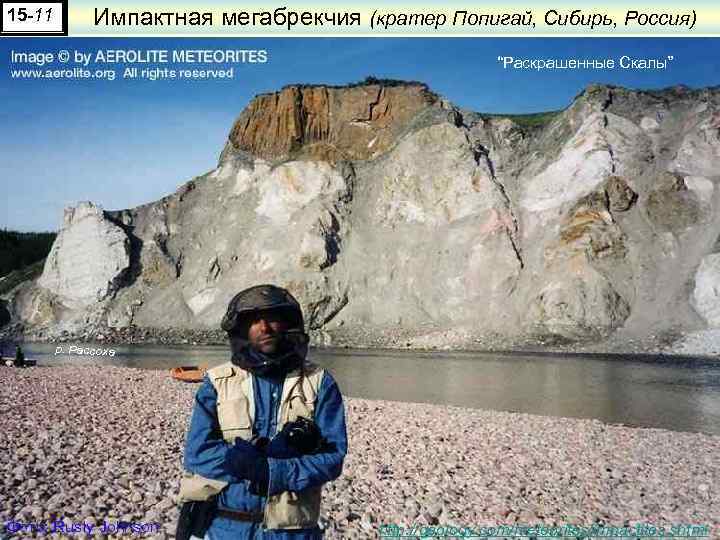

15 -11 Импактная мегабрекчия (кратер Попигай, Сибирь, Россия) “Раскрашенные Скалы” р. Рассоха Фото: Rusty Johnson http: //geology. com/meteorites/impactites. shtml

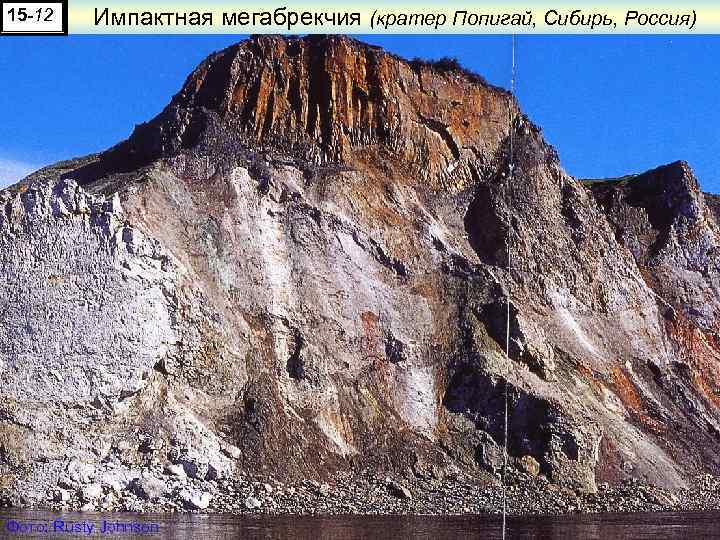

15 -12 Импактная мегабрекчия (кратер Попигай, Сибирь, Россия) Фото: Rusty Johnson

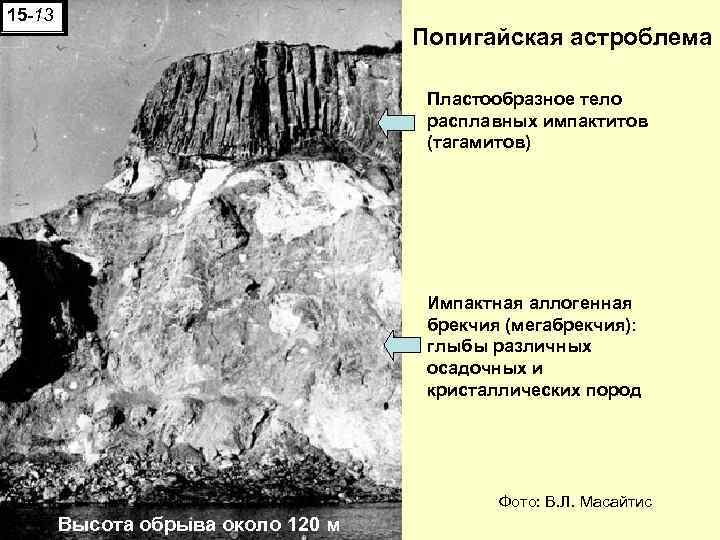

15 -13 Попигайская астроблема Пластообразное тело расплавных импактитов (тагамитов) Импактная аллогенная брекчия (мегабрекчия): глыбы различных осадочных и кристаллических пород Фото: В. Л. Масайтис Высота обрыва около 120 м

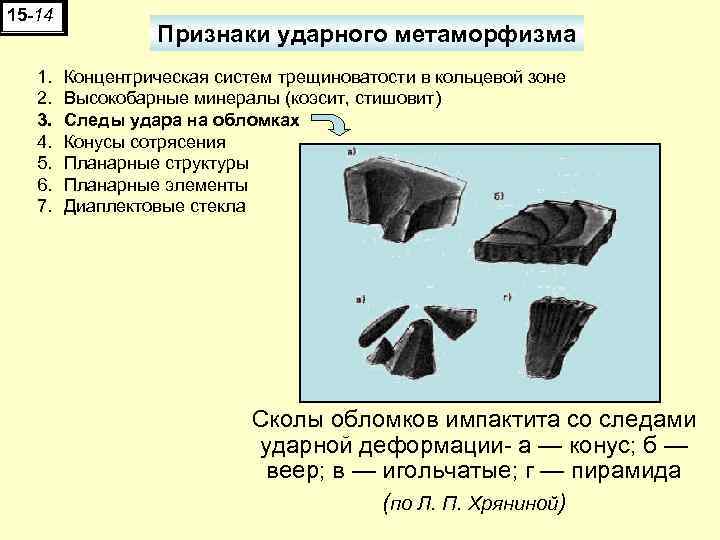

15 -14 1. 2. 3. 4. 5. 6. 7. Признаки ударного метаморфизма Концентрическая систем трещиноватости в кольцевой зоне Высокобарные минералы (коэсит, стишовит) Следы удара на обломках Конусы сотрясения Планарные структуры Планарные элементы Диаплектовые стекла Сколы обломков импактита со следами ударной деформации- а — конус; б — веер; в — игольчатые; г — пирамида (по Л. П. Хряниной)

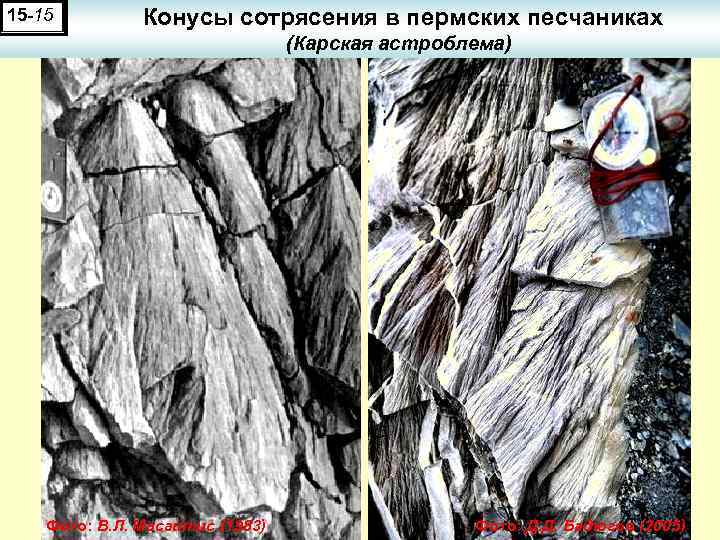

15 -15 Конусы сотрясения в пермских песчаниках (Карская астроблема) Фото: В. Л. Масайтис (1983) Фото: Д. Д. Бадюгов (2005)
15 -6 Планарные элементы (кратер Сувасвези, Финляндия) Три системы трещин в зерне кварца Шлиф. Анализатор включен 0, 1 мм http: //www. meteorites. ru/images/ruscraters/full/ruscraters 03. jpg Фото: Д. Д. Бадюгов

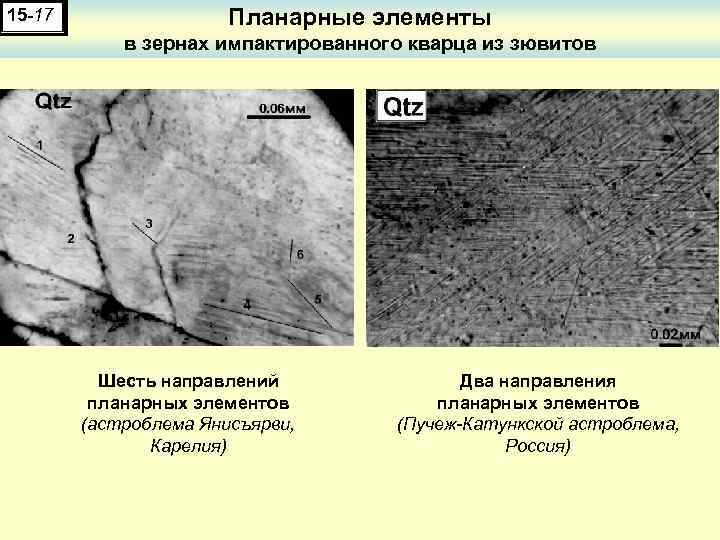

15 -17 Планарные элементы в зернах импактированного кварца из зювитов Шесть направлений планарных элементов (астроблема Янисъярви, Карелия) Два направления планарных элементов (Пучеж-Катункской астроблема, Россия)
15 -18 Импактное преобразование граната (астроблема Янисъярви, Карелия) Мегакристалл первозданного граната (видны трещины отдельности) Мегакристалл импактированного граната (образованы планарные трещины) Порода мишени Аллогенная брекчия .
15 -19 Реликтовый зональный циркон Астроблема Янисъярви, Карелия а – в оптическом микроскопе, б, в – в электронном микроскопе)
15 -20 Диаплектовые стекла в зювите (Пучеж-Катункская астроблема, Россия) Стекло (чёрное) развивается по одной системе двойников плагиоклаза. Во второй системе двойников (серое) отмечены только ламелли диаплектового стекла в виде планарных элементов
15 -21 Импактная брекчия с псевдотахилитовой основной массой (кратер Вредефорт, Ю. Африка) http: //www. newsland. ru/News/Detail/ cat/37/id/319219/img/9/vtype/all/ D = 250 км Фото: M. Тредоукс http: //www. uovs. ac. za/faculties/content. php? id=6242&FCode=04&DCode=108

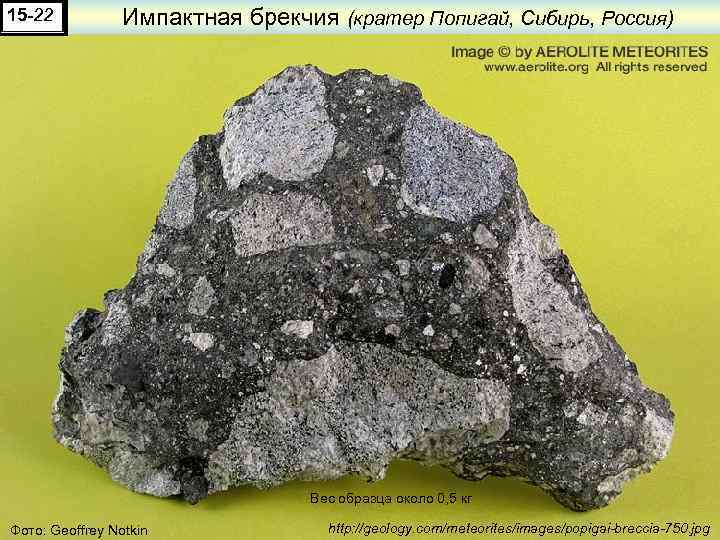

15 -22 Импактная брекчия (кратер Попигай, Сибирь, Россия) Вес образца около 0, 5 кг Фото: Geoffrey Notkin http: //geology. com/meteorites/images/popigai-breccia-750. jpg
15 -23 Зювит (кратер Сувасвези, Финляндия) Шлиф. Анализатор включен 0, 2 мм Фото: Д. Д. Бадюгов http: //www. meteorites. ru/images/ruscraters/full/ruscraters 04. jpg
15 -24 Зювит Импактная аллогенная брекчия, состоящая в основном из обломков пород мишени и импактного стекла Астроблема Попигай, Россия Тагамит Расплавный импактит с флюидальной текстурой и многочисленными мелкими обломками минералов и пород мишени Астроблема Янисъярви, Карелия
15 -25 Скелетные формы минералов в расплавных импактитах Pl – плагиоклаз OPx – ортопироксен Болтышская астроблема, Украина
15 -26 Стекла и пемзы в импактитах Слева - гетерогенное стекло, справа - пемза (астроблема Жаманшин, Казахстан)

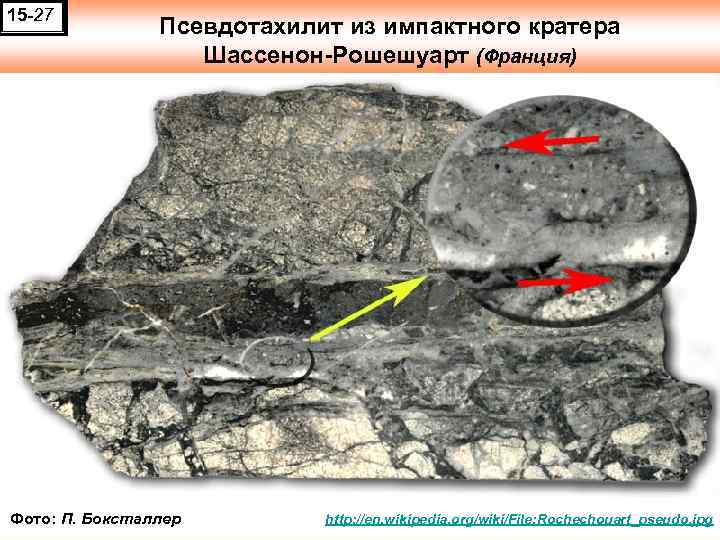

15 -27 Псевдотахилит из импактного кратера Шассенон-Рошешуарт (Франция) Фото: П. Боксталлер http: //en. wikipedia. org/wiki/File: Rochechouart_pseudo. jpg
15 -28 Псевдотахилит http: //www. globalchange. umich. edu/Ben/pseusotachylyte. JPG

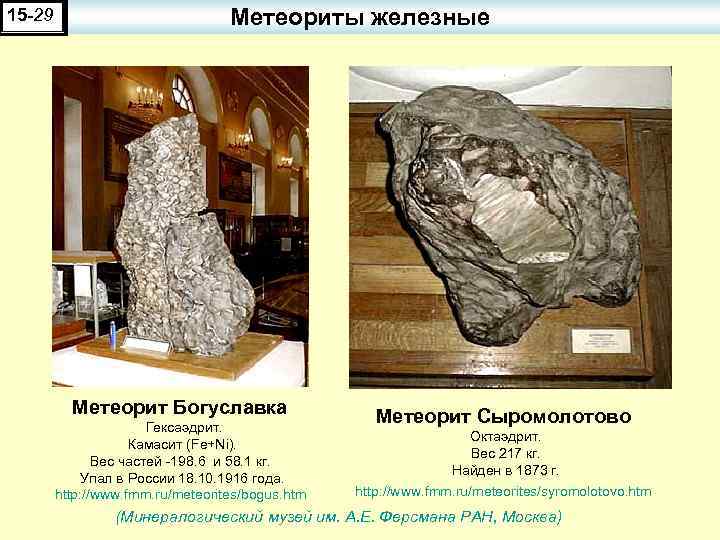

15 -29 Метеориты железные Метеорит Богуславка Гексаэдрит. Камасит (Fe+Ni). Вес частей -198. 6 и 58. 1 кг. Упал в России 18. 10. 1916 года. http: //www. fmm. ru/meteorites/bogus. htm Метеорит Сыромолотово Октаэдрит. Вес 217 кг. Найден в 1873 г. http: //www. fmm. ru/meteorites/syromolotovo. htm (Минералогический музей им. А. Е. Ферсмана РАН, Москва)

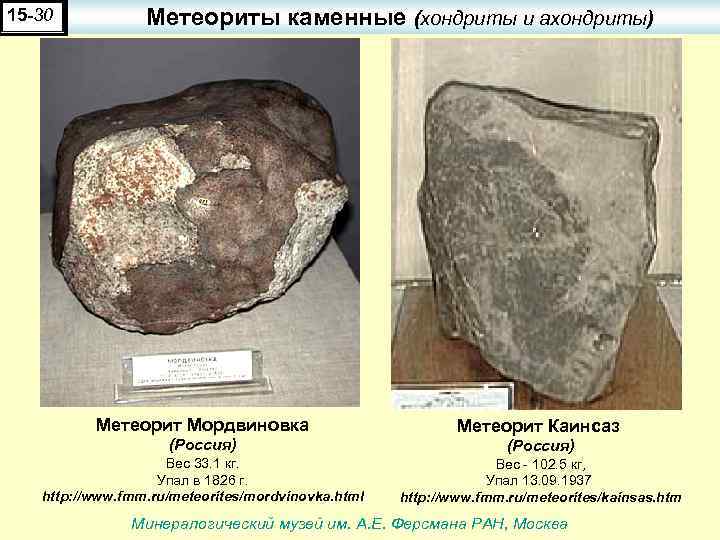

15 -30 Метеориты каменные (хондриты и ахондриты) Метеорит Мордвиновка Метеорит Каинсаз (Россия) Вес 33. 1 кг. Упал в 1826 г. http: //www. fmm. ru/meteorites/mordvinovka. html Вес - 102. 5 кг, Упал 13. 09. 1937 http: //www. fmm. ru/meteorites/kainsas. htm Минералогический музей им. А. Е. Ферсмана РАН, Москва
15 -31 Метеориты железо-каменные Метеорит Брагин Метеорит Будулан Палассит Вес 66, 383 кг Находка 1807(? )г. Мезосидерит Вес около 110 кг Найден в 1902 г. http: //www. fmm. ru/meteorites/bragin. html http: //www. fmm. ru/meteorites/budulan. html Минералогический музей им. А. Е. Ферсмана РАН, Москва)

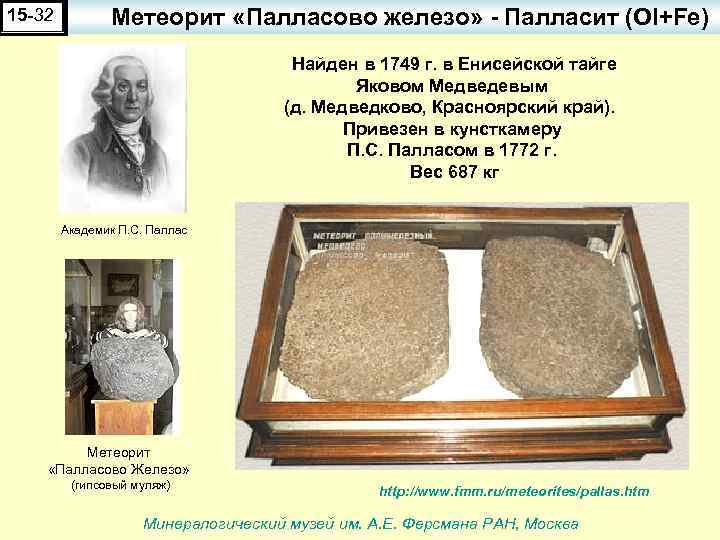

15 -32 Метеорит «Палласово железо» - Палласит (Ol+Fe) Найден в 1749 г. в Енисейской тайге Яковом Медведевым (д. Медведково, Красноярский край). Привезен в кунсткамеру П. С. Палласом в 1772 г. Вес 687 кг Академик П. С. Паллас Метеорит «Палласово Железо» (гипсовый муляж) http: //www. fmm. ru/meteorites/pallas. htm Минералогический музей им. А. Е. Ферсмана РАН, Москва

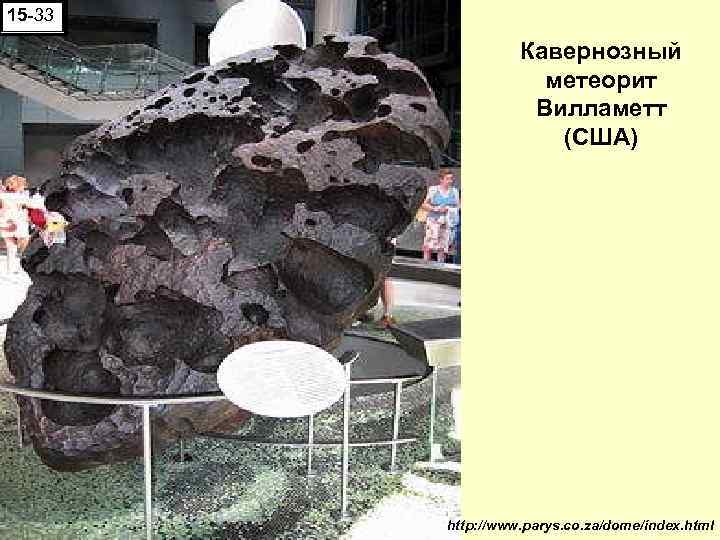

15 -33 Кавернозный метеорит Вилламетт (США) http: //www. parys. co. za/dome/index. html

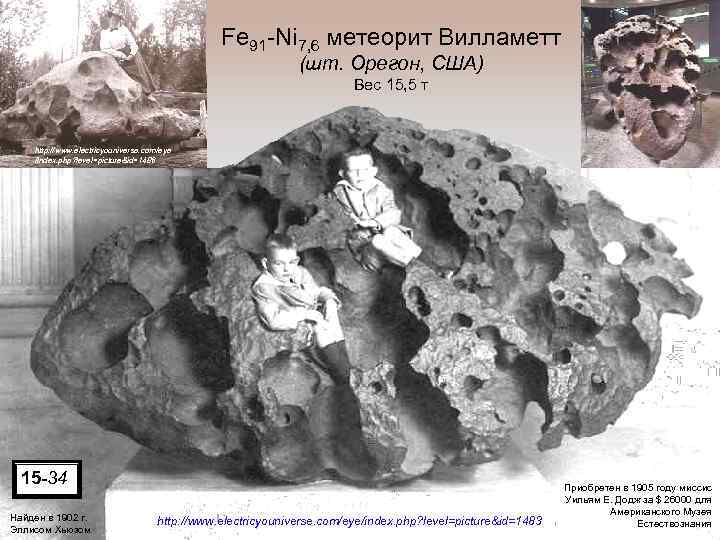

Fe 91 -Ni 7, 6 метеорит Вилламетт (шт. Орегон, США) Вес 15, 5 т http: //www. electricyouniverse. com/eye /index. php? level=picture&id=1486 15 -34 Найден в 1902 г. Эллисом Хьюзом http: //www. electricyouniverse. com/eye/index. php? level=picture&id=1483 Приобретен в 1905 году миссис Уильям Е. Додж за $ 26000 для Американского Музея Естествознания

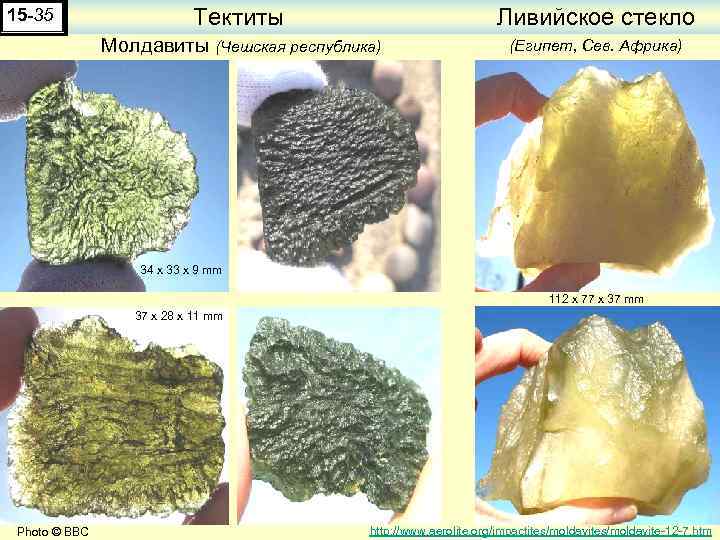

15 -35 Тектиты Ливийское стекло Молдавиты (Чешская республика) (Египет, Сев. Африка) 34 x 33 x 9 mm 112 x 77 x 37 mm 37 x 28 x 11 mm Photo © BBC http: //www. aerolite. org/impactites/moldavite-12 -7. htm

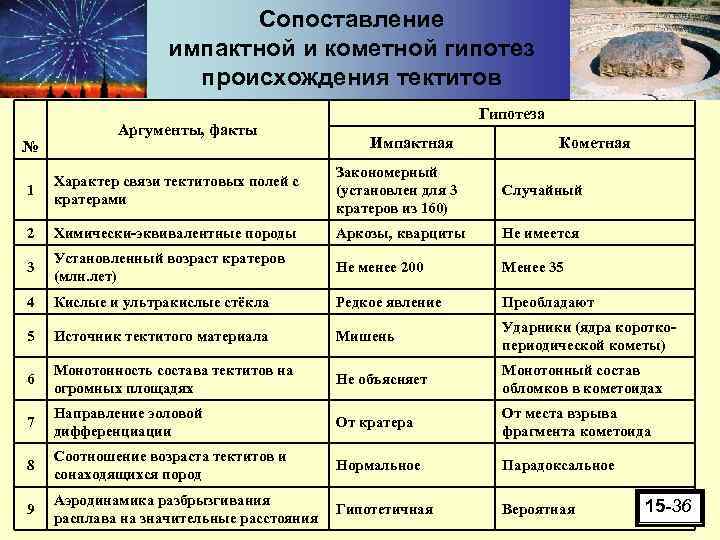

Сопоставление импактной и кометной гипотез происхождения тектитов № Аргументы, факты Гипотеза Импактная Кометная 1 Характер связи тектитовых полей с кратерами Закономерный (установлен для 3 кратеров из 160) Случайный 2 Химически-эквивалентные породы Аркозы, кварциты Не имеется 3 Установленный возраст кратеров (млн. лет) Не менее 200 Менее 35 4 Кислые и ультракислые стёкла Редкое явление Преобладают 5 Источник тектитого материала Мишень Ударники (ядра короткопериодической кометы) 6 Монотонность состава тектитов на огромных площадях Не объясняет Монотонный состав обломков в кометоидах 7 Направление эоловой дифференциации От кратера От места взрыва фрагмента кометоида 8 Соотношение возраста тектитов и сонаходящихся пород Нормальное Парадоксальное 9 Аэродинамика разбрызгивания расплава на значительные расстояния Гипотетичная Вероятная 15 -36
