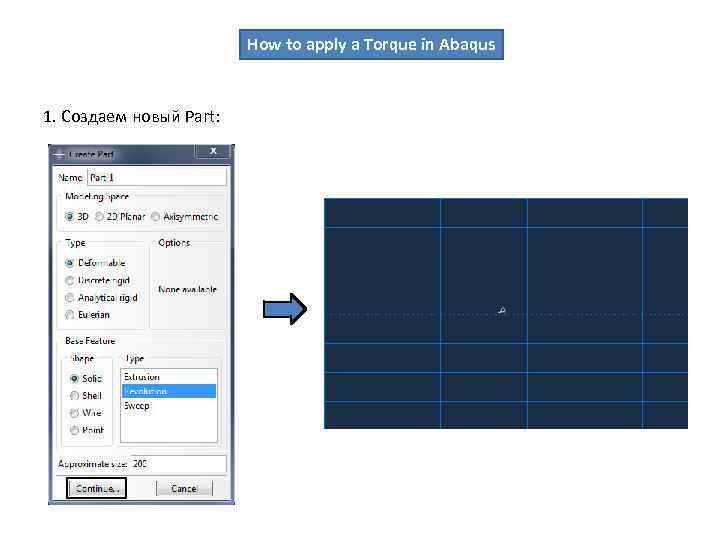

How to apply a Torque in Abaqus 1. Создаем новый Part:

How to apply a Torque in Abaqus 1. Создаем новый Part:

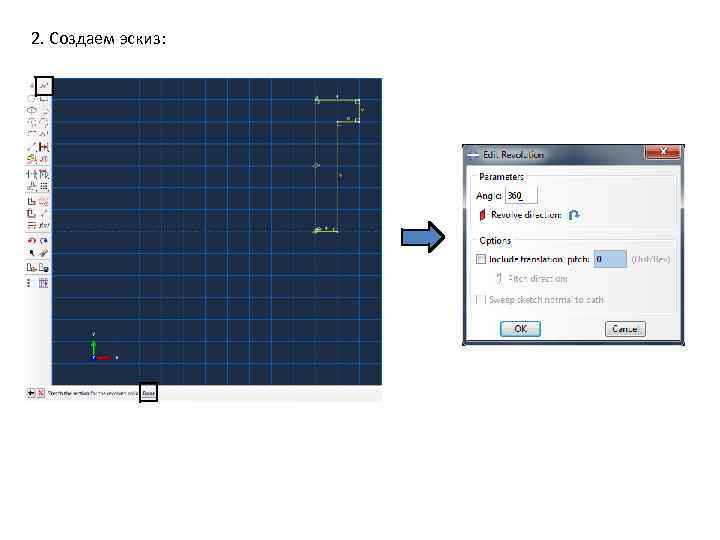

2. Создаем эскиз:

2. Создаем эскиз:

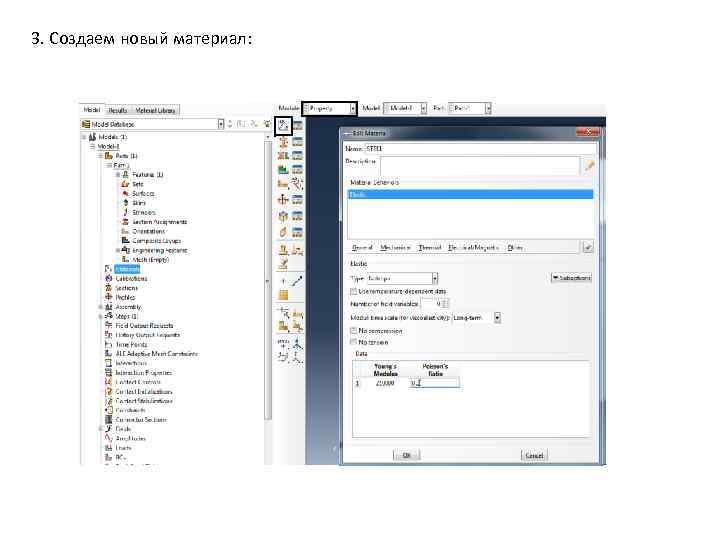

3. Создаем новый материал:

3. Создаем новый материал:

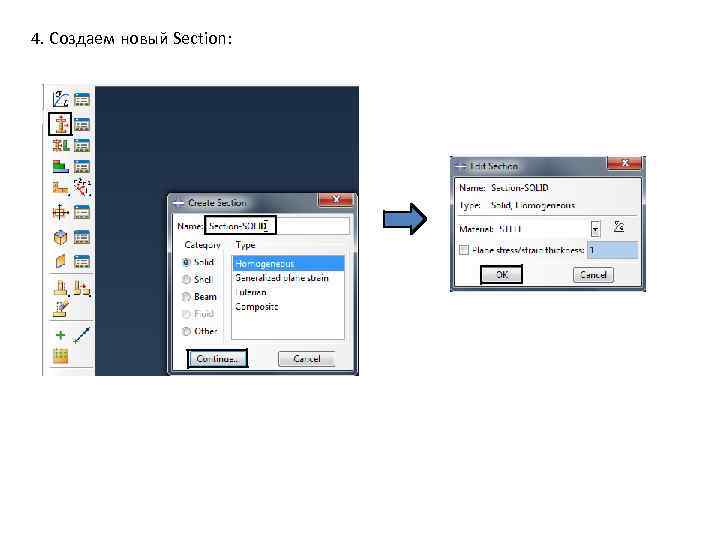

4. Создаем новый Section:

4. Создаем новый Section:

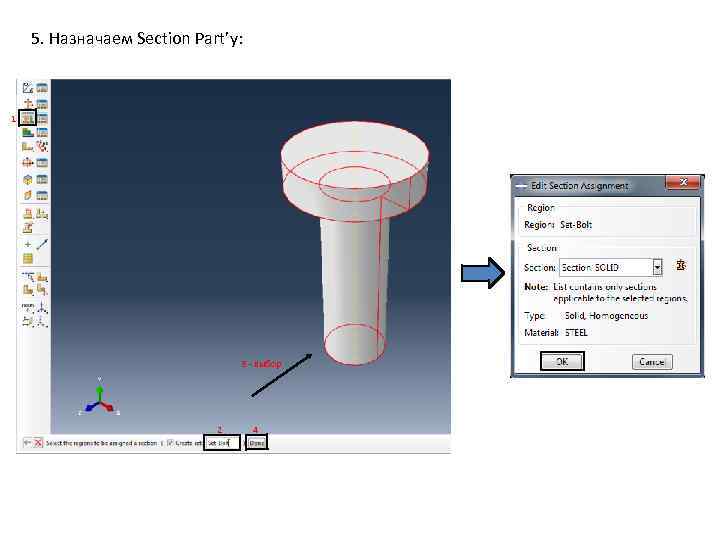

5. Назначаем Section Part’у: 1 3 - выбор 2 4

5. Назначаем Section Part’у: 1 3 - выбор 2 4

6. Переходим в модуль построения сетки и создаем Partition /Разделение/:

6. Переходим в модуль построения сетки и создаем Partition /Разделение/:

6. 1 Выбираем опцию Cell/Extend face и выбираем указанную поверхность: СКМ

6. 1 Выбираем опцию Cell/Extend face и выбираем указанную поверхность: СКМ

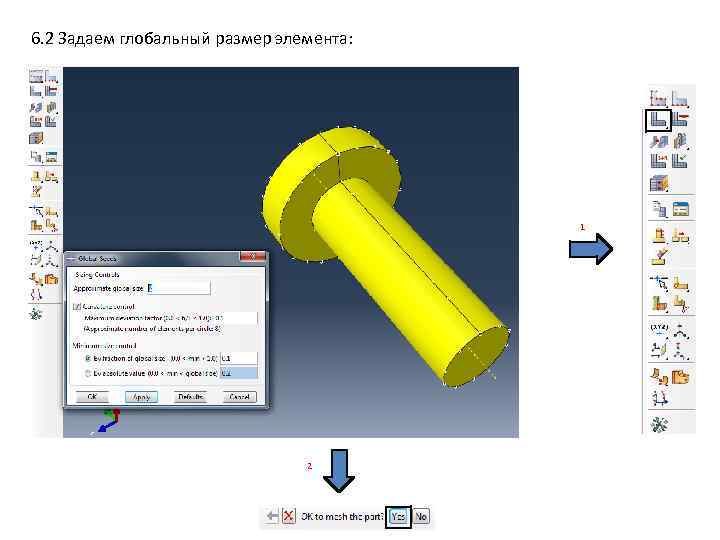

6. 2 Задаем глобальный размер элемента: 1 2

6. 2 Задаем глобальный размер элемента: 1 2

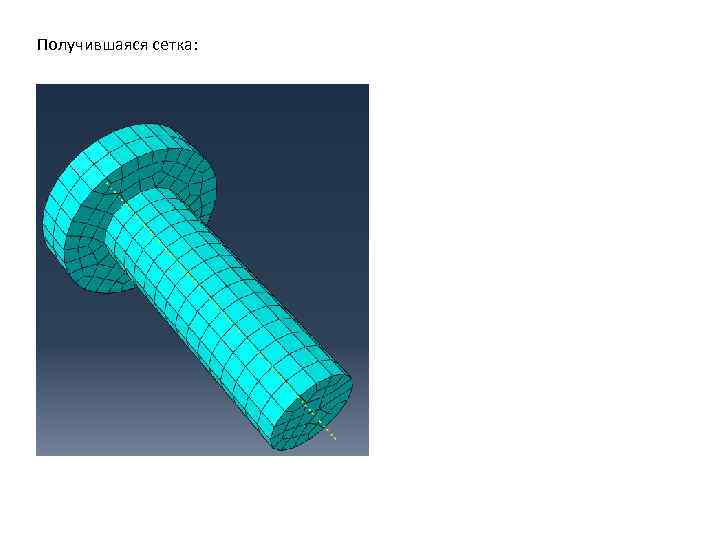

Получившаяся сетка:

Получившаяся сетка:

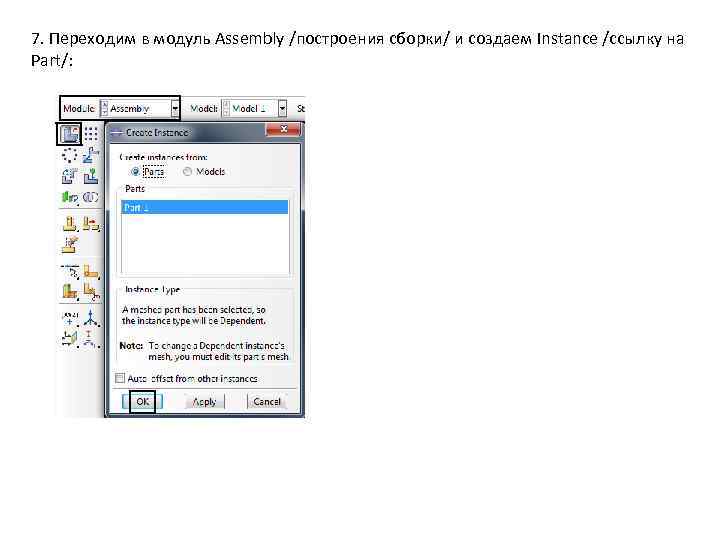

7. Переходим в модуль Assembly /построения сборки/ и создаем Instance /ссылку на Part/:

7. Переходим в модуль Assembly /построения сборки/ и создаем Instance /ссылку на Part/:

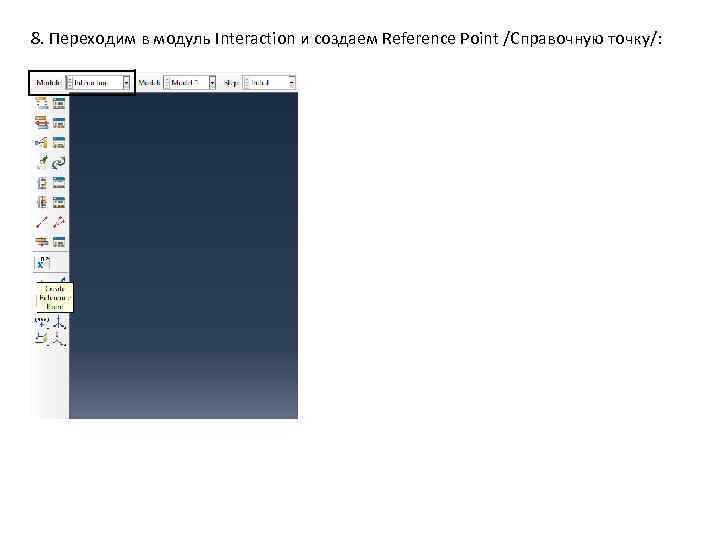

8. Переходим в модуль Interaction и создаем Reference Point /Справочную точку/:

8. Переходим в модуль Interaction и создаем Reference Point /Справочную точку/:

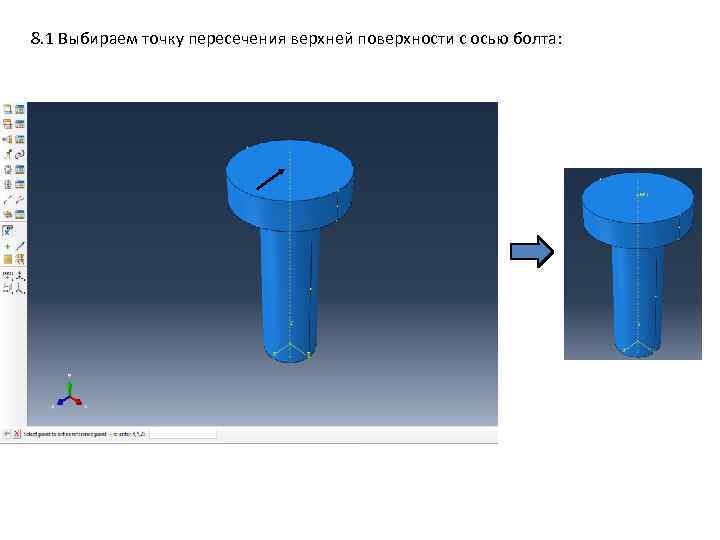

8. 1 Выбираем точку пересечения верхней поверхности с осью болта:

8. 1 Выбираем точку пересечения верхней поверхности с осью болта:

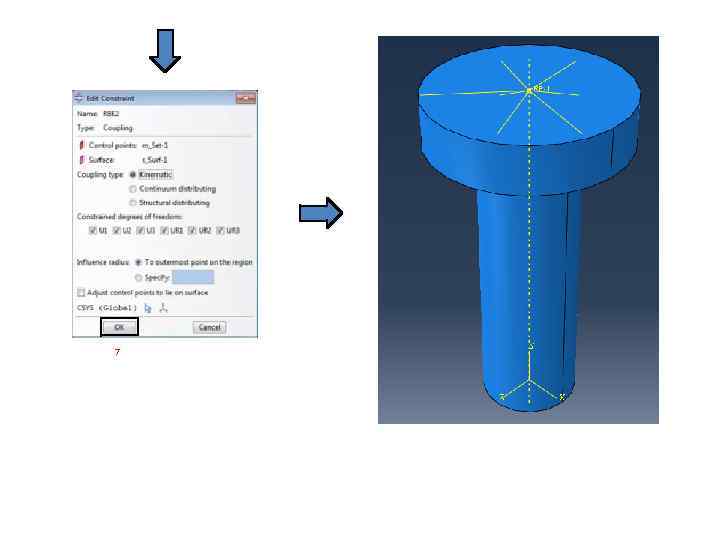

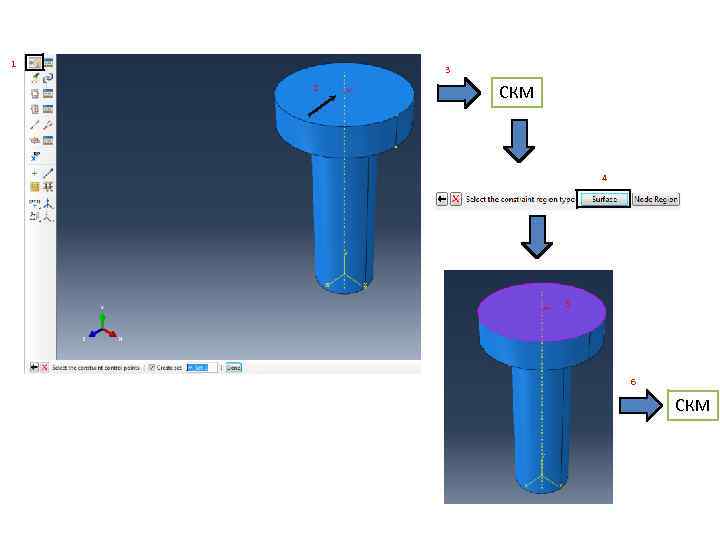

9. Создаем связь RBE 2:

9. Создаем связь RBE 2:

1 3 2 СКМ 4 5 6 СКМ

1 3 2 СКМ 4 5 6 СКМ

7

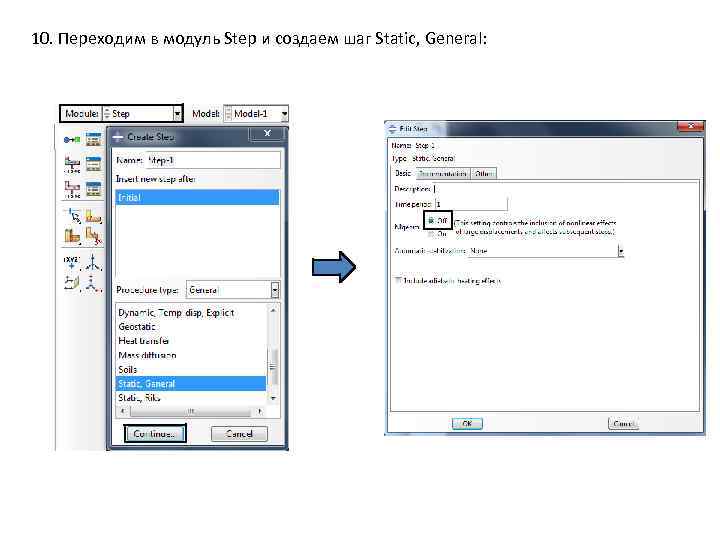

10. Переходим в модуль Step и создаем шаг Static, General:

10. Переходим в модуль Step и создаем шаг Static, General:

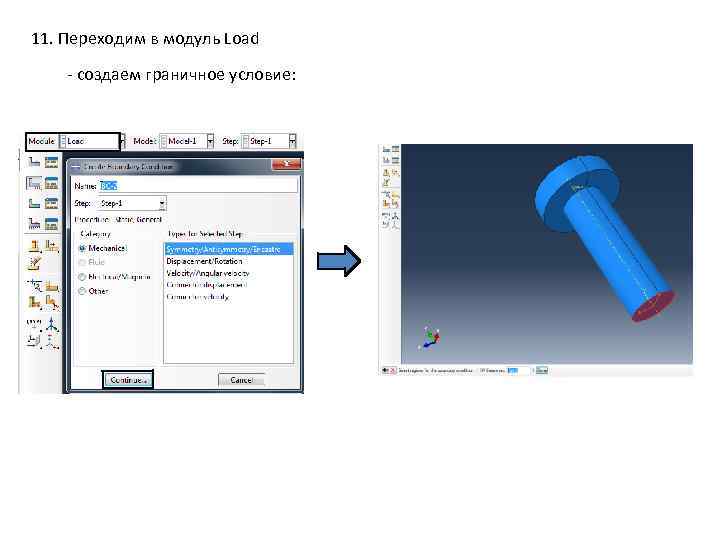

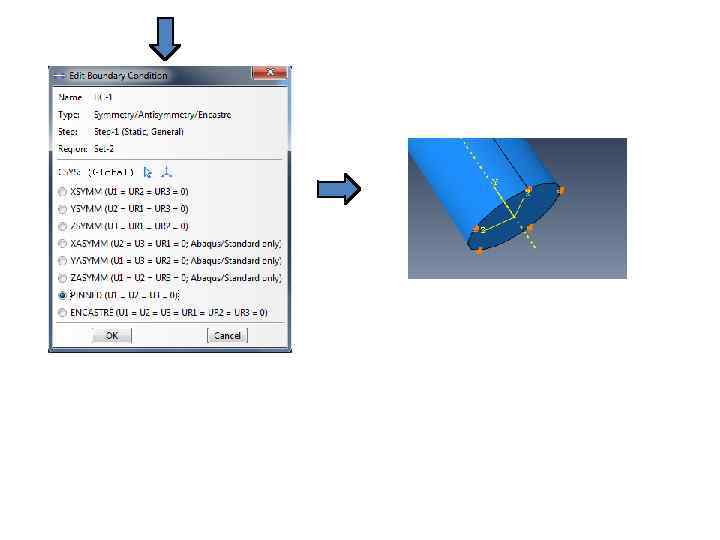

11. Переходим в модуль Load - создаем граничное условие:

11. Переходим в модуль Load - создаем граничное условие:

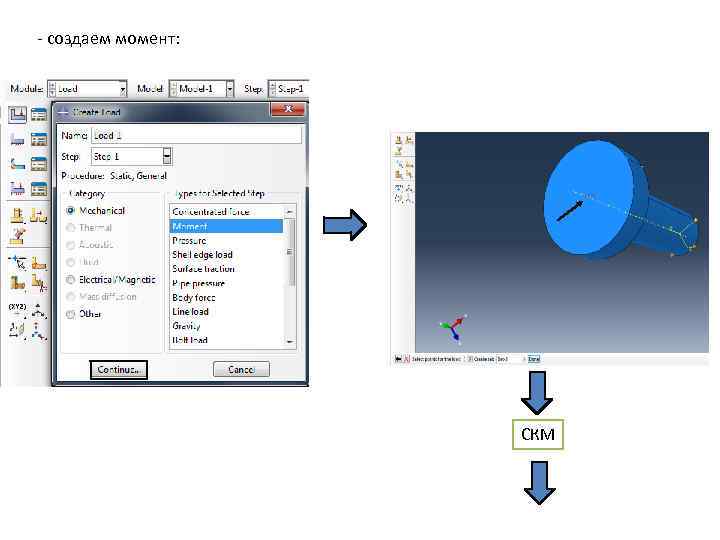

- создаем момент: СКМ

- создаем момент: СКМ

12. Создаем Job /Задачу/:

12. Создаем Job /Задачу/:

13. Запускаем задачу на счет:

13. Запускаем задачу на счет:

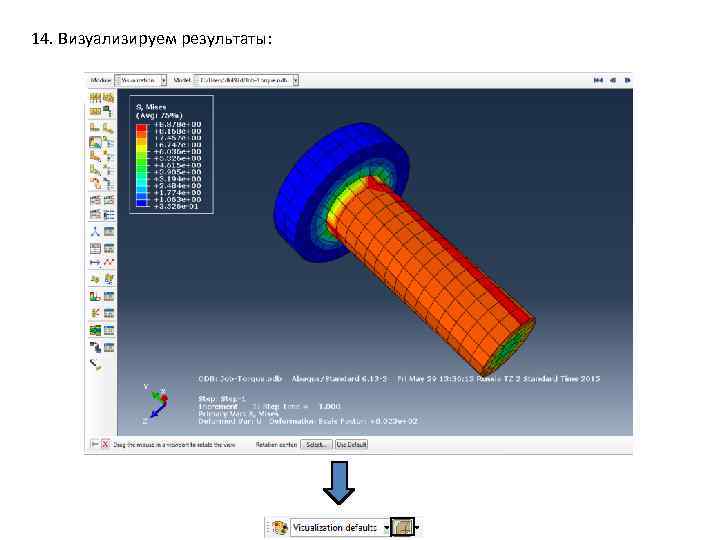

14. Визуализируем результаты:

14. Визуализируем результаты:

Скачать презентацию How to apply a Torque in Abaqus 1

Скачать презентацию How to apply a Torque in Abaqus 1

How to apply a Torque in Abaqus.pptx

Количество слайдов: 24
