Hilti. Работает лучше. Служит дольше. Обзор монтажных систем Монтажная система ML Устройство легких и средне нагруженных инженерных коммуникаций. Монтаж систем вентиляций и электрических каналов. Монтажная система MQ Монтаж промышленного и бытового оборудования, складских стеллажей, трубопроводов систем отопления, водоснабжения, канализации, вентиляции. Средние и тяжело нагруженные инженерные коммуникации. Монтажная система MI Индустриальный и промышленный монтаж, трубопроводов разного назначения, вентиляции, с большими нагрузками. Программа хомутов www. hilti. ru Монтаж любых типов труб: стальных, чугунных, медных, пластиковых. Монтаж легких, средних и тяжелых трубопроводов. Монтаж промышленных трубопроводов. Цоцорин Анатолии 2008 3

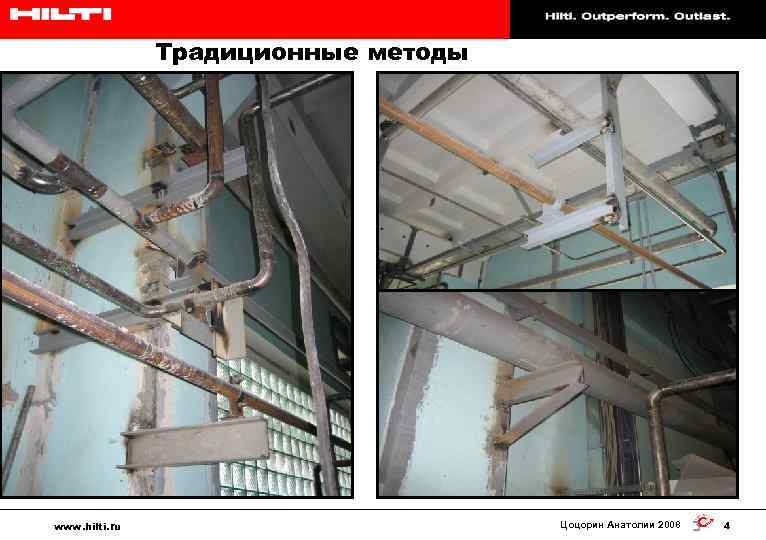

Hilti. Работает лучше. Служит дольше. Традиционные методы крепления www. hilti. ru Цоцорин Анатолии 2008 4

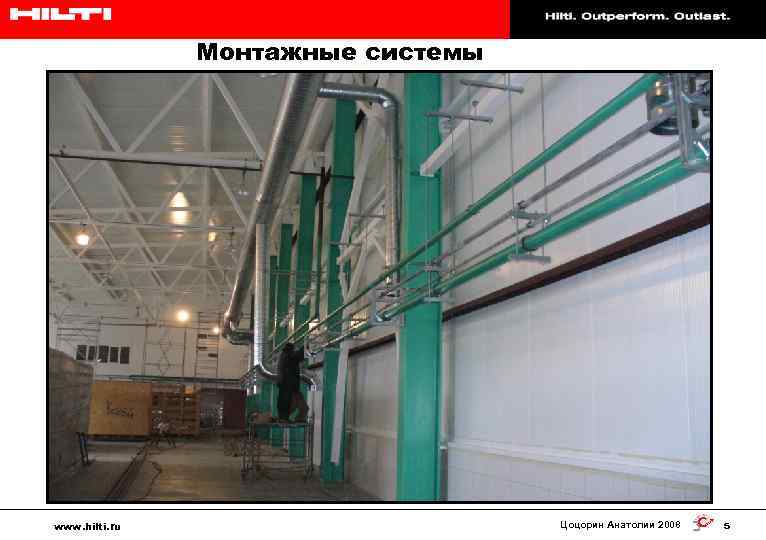

Hilti. Работает лучше. Служит дольше. Монтажные системы www. hilti. ru Цоцорин Анатолии 2008 5

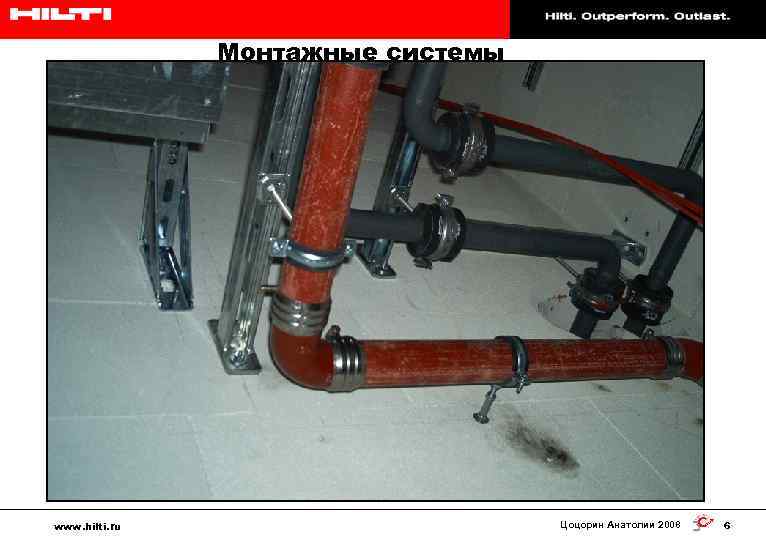

Hilti. Работает лучше. Служит дольше. Монтажные системы www. hilti. ru Цоцорин Анатолии 2008 6

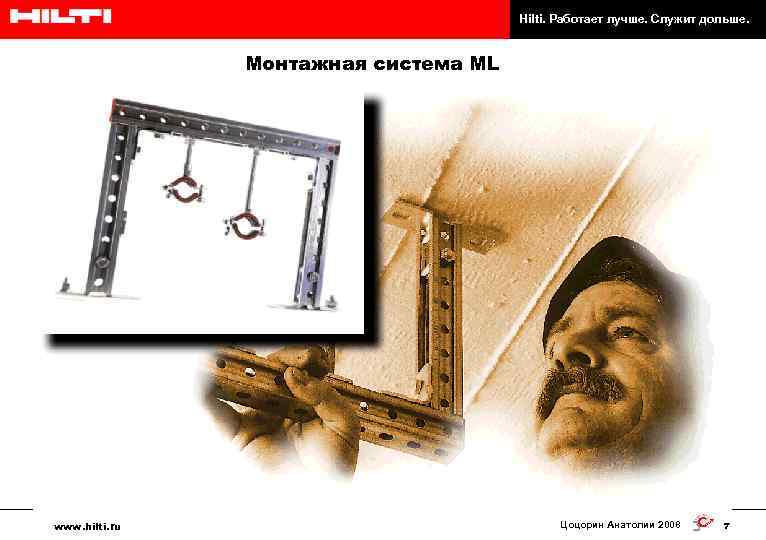

Hilti. Работает лучше. Служит дольше. Монтажная система ML www. hilti. ru Цоцорин Анатолии 2008 7

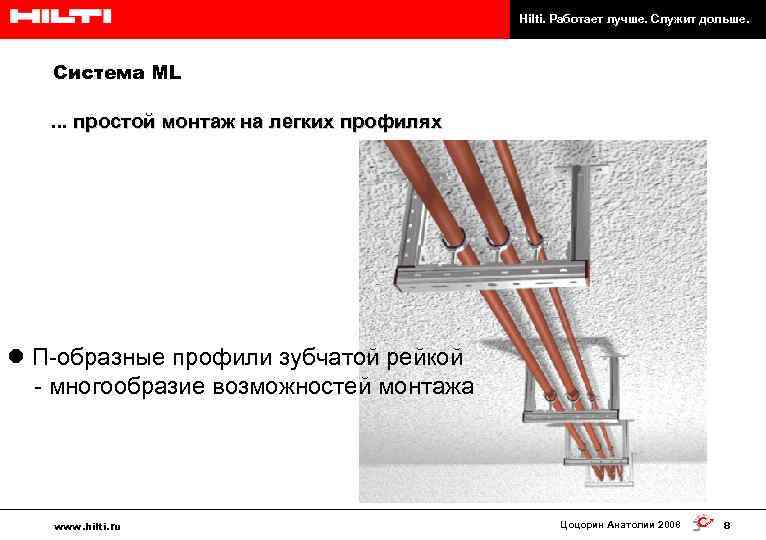

Hilti. Работает лучше. Служит дольше. Система ML . . . простой монтаж на легких профилях П-образные профили зубчатой рейкой - многообразие возможностей монтажа www. hilti. ru Цоцорин Анатолии 2008 8
Hilti. Работает лучше. Служит дольше. Легкая система ML для вентиляционных каналов-коробов и электромонтажных лотков. www. hilti. ru Цоцорин Анатолии 2008 9
Hilti. Работает лучше. Служит дольше. Монтажная Система MQ www. hilti. ru Цоцорин Анатолии 2008 10
Hilti. Работает лучше. Служит дольше. Технология крепления труб. До сегодняшних дней в России действуют старые методы крепления трубопроводов. Очень редко можно встретить современные виды крепления, в основном, где идут технологические трубы и трубы новых поколений (поливинилхлоридные, полиэтиленовые и т. д. ). Стоимость крепления такого монтажа вместе с работой заложена в общий монтаж всех трубопроводов и очень трудно выделить - сколько стоит изготовить и смонтировать крепление. Проектные институты в части ОВ, ВК, Технологии, чаще всего при разработке трасс не рассчитывают узлы крепления, А ссылаются на типовые решения. www. hilti. ru Цоцорин Анатолии 2008 11

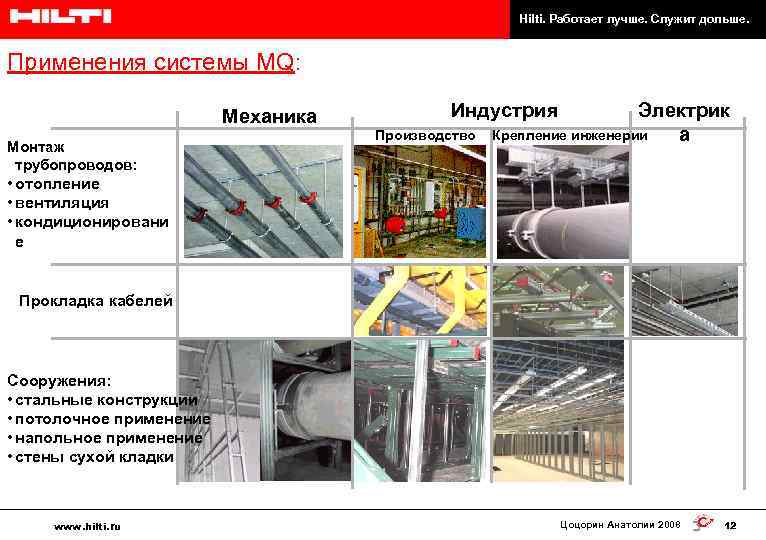

Hilti. Работает лучше. Служит дольше. Применения системы MQ: Механика Монтаж трубопроводов: Индустрия Производство Электрик Крепление инженерии а • отопление • вентиляция • кондиционировани е Прокладка кабелей Сооружения: • стальные конструкции • потолочное применение • напольное применение • стены сухой кладки www. hilti. ru Цоцорин Анатолии 2008 12
Hilti. Работает лучше. Служит дольше. Профили MQ Гальванизация 20 мкм. MQ-21 MQ-31 s=2, 0 mm; MQ-21 D s= 2, 0 mm; www. hilti. ru MQ-52 MQ-41; MQ-41/3 s=2, 0 mm; s= 3, 0 mm; MQ-72 s= 2, 5 mm; s= 2, 75 mm; MQ-41 D MQ-52 -72 D MQ-124 X D s= 2, 0 mm; s= 2, 5/2, 75 mm; s= 3 mm; Цоцорин Анатолии 2008 13

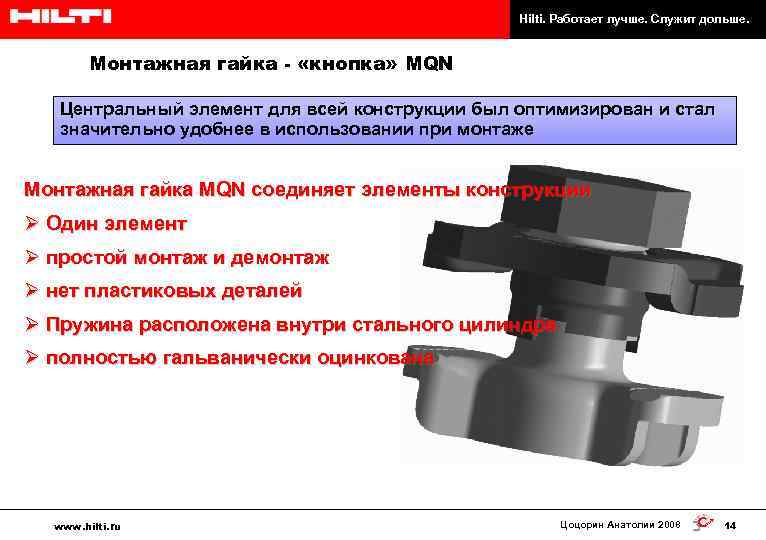

Hilti. Работает лучше. Служит дольше. Монтажная гайка - «кнопка» MQN Центральный элемент для всей конструкции был оптимизирован и стал значительно удобнее в использовании при монтаже Монтажная гайка MQN соединяет элементы конструкции Ø Один элемент Ø простой монтаж и демонтаж Ø нет пластиковых деталей Ø Пружина расположена внутри стального цилиндра Ø полностью гальванически оцинкована www. hilti. ru Цоцорин Анатолии 2008 14

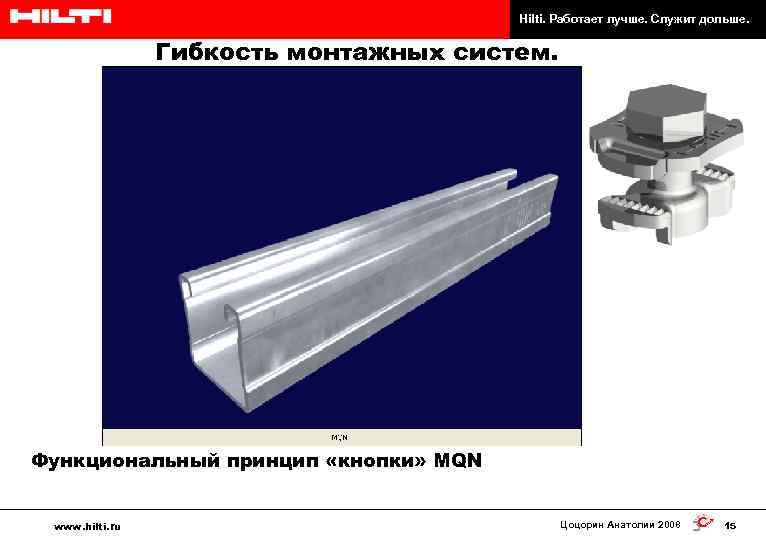

Hilti. Работает лучше. Служит дольше. Гибкость монтажных систем. Функциональный принцип «кнопки» MQN www. hilti. ru Цоцорин Анатолии 2008 15

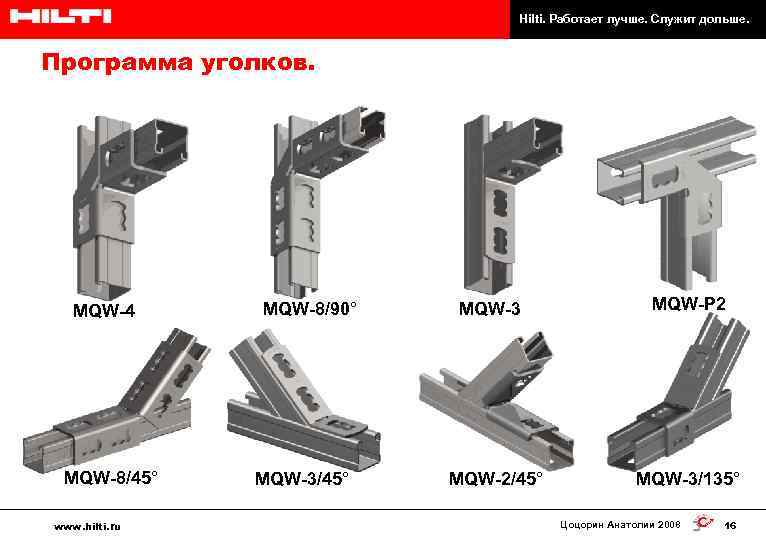

Hilti. Работает лучше. Служит дольше. Программа уголков. MQW-4 MQW-8/45° www. hilti. ru MQW-8/90° MQW-3/45° MQW-3 MQW-P 2 MQW-2/45° MQW-3/135° Цоцорин Анатолии 2008 16
Hilti. Работает лучше. Служит дольше. Программа соединительных элементов. MQV-2/2 D MQV-12 www. hilti. ru MQV-3/3 D MQV-P 4 MQV-4/3 D MQV-T MQW-S/1 MQW-S/2 Цоцорин Анатолии 2008 17
Hilti. Работает лучше. Служит дольше. Опоры. MQP-1/1 MQP-21 -72 www. hilti. ru MQV-2/2 D MQP-82 MQP-1/3 MQP-124 MQP-45° MQP-2/3 MQP-G Цоцорин Анатолии 2008 18

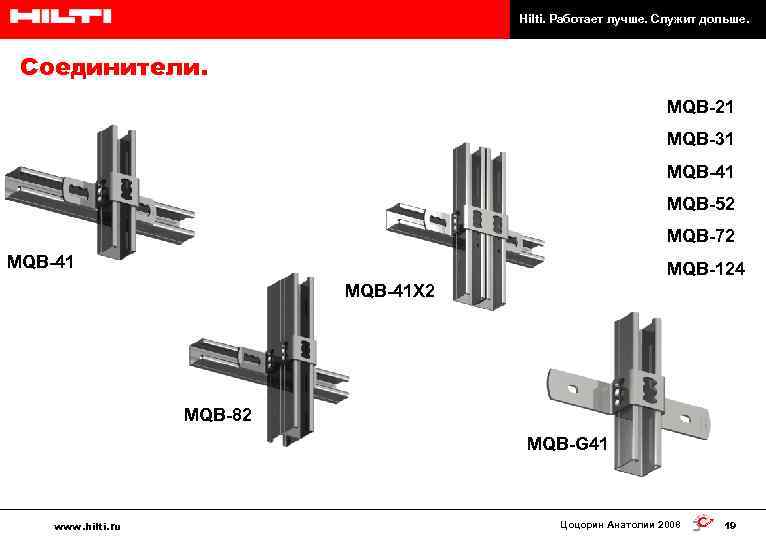

Hilti. Работает лучше. Служит дольше. Соединители. MQB-21 MQB-31 MQB-41 MQB-52 MQB-72 MQB-41 MQB-124 MQB-41 X 2 MQB-82 MQB-G 41 www. hilti. ru Цоцорин Анатолии 2008 19

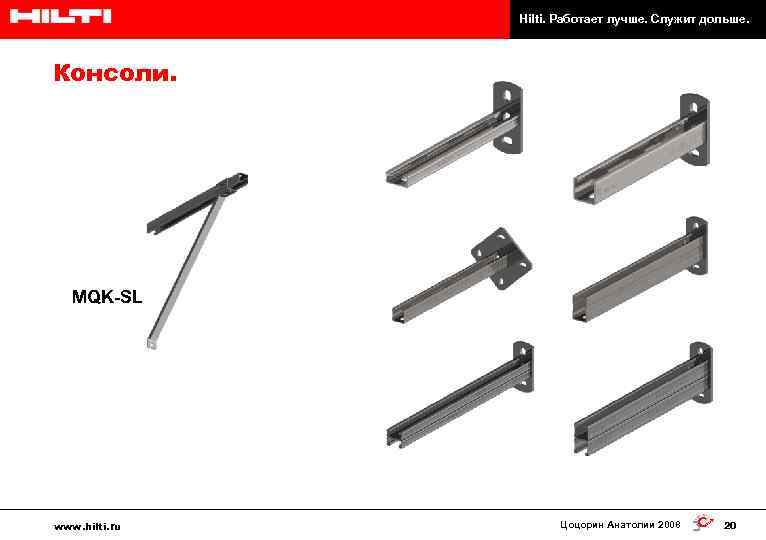

Hilti. Работает лучше. Служит дольше. Консоли. MQK-SL www. hilti. ru Цоцорин Анатолии 2008 20

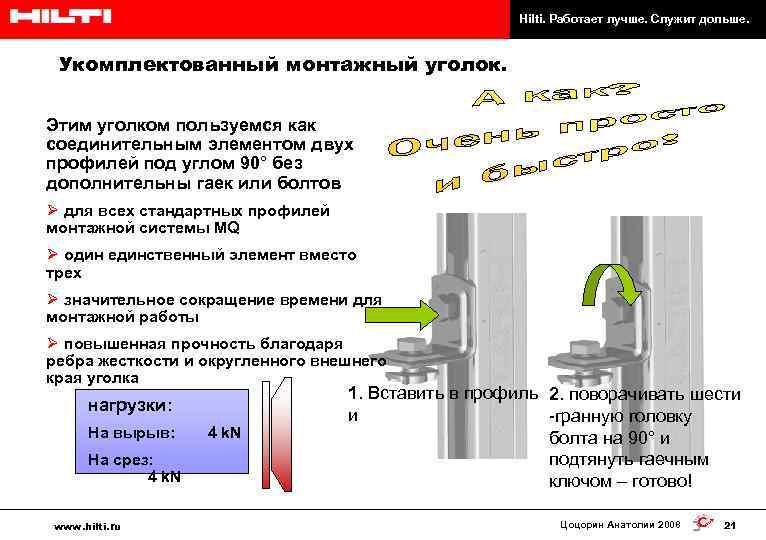

Hilti. Работает лучше. Служит дольше. Укомплектованный монтажный уголок. Этим уголком пользуемся как соединительным элементом двух профилей под углом 90° без дополнительны гаек или болтов Ø для всех стандартных профилей монтажной системы MQ Ø один единственный элемент вместо трех Ø значительное сокращение времени для монтажной работы Ø повышенная прочность благодаря ребра жесткости и округленного внешнего края уголка нагрузки: На вырыв: На срез: 4 k. N www. hilti. ru 4 k. N 1. Вставить в профиль 2. поворачивать шести и -гранную головку болта на 90° и подтянуть гаечным ключом – готово! Цоцорин Анатолии 2008 21

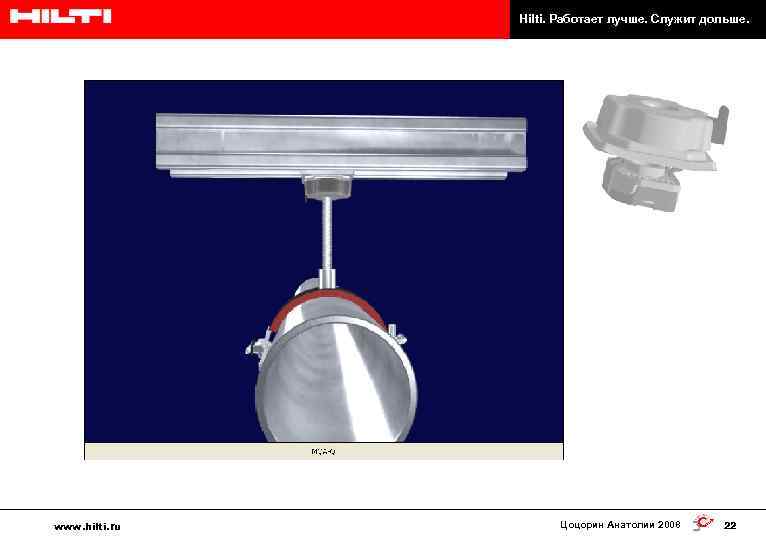

Hilti. Работает лучше. Служит дольше. www. hilti. ru Цоцорин Анатолии 2008 22

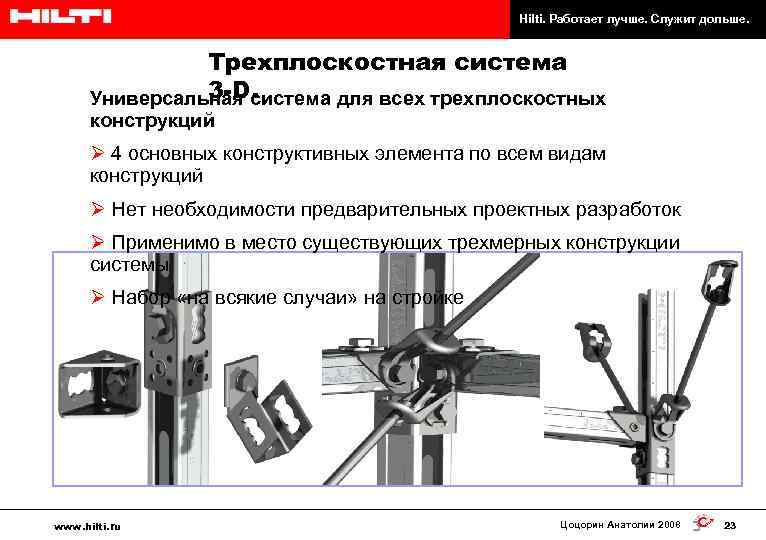

Hilti. Работает лучше. Служит дольше. Трехплоскостная система 3 -D. Универсальная система для всех трехплоскостных конструкций Ø 4 основных конструктивных элемента по всем видам конструкций Ø Нет необходимости предварительных проектных разработок Ø Применимо в место существующих трехмерных конструкции системы Ø Набор «на всякие случаи» на стройке www. hilti. ru Цоцорин Анатолии 2008 23

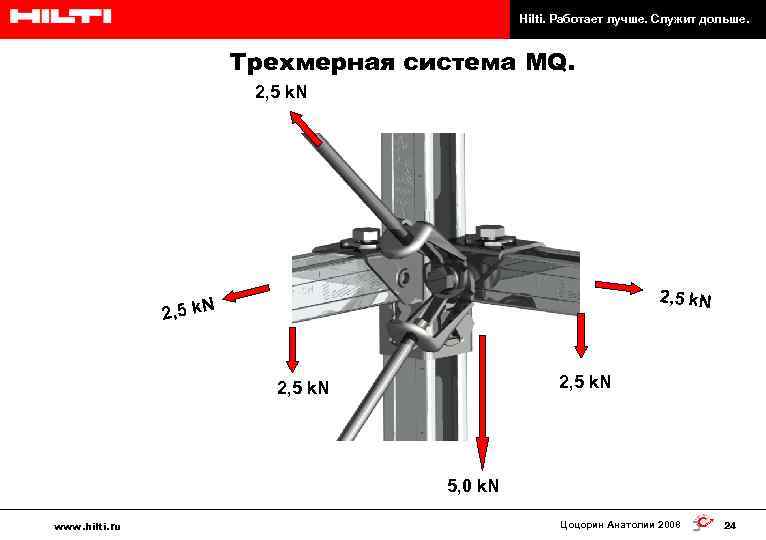

Hilti. Работает лучше. Служит дольше. Трехмерная система MQ. 2, 5 k. N 5, 0 k. N www. hilti. ru Цоцорин Анатолии 2008 24
Hilti. Работает лучше. Служит дольше. Обзор хомутов Hilti MP-HI хомут для труб в жилом строительстве MP-LHI хомут для труб в жилом строительстве MPN-QRC хомут для быстрого монтажа MP-MI тяжелый «массивный» хомут MPN-GK / MPN-G скользящий хомут MIP хомут для труб холодильных жидкостей MP-SP спринклерный хомут - «петля» www. hilti. ru Цоцорин Анатолии 2008 25
Hilti. Работает лучше. Служит дольше. Сантехнический монтаж MPN-RC/QRC, MP-HI Трубы под топление и водоснабжение MRGMFPФиксирующая. Скользящая опора System MQ Многоярусные трассы www. hilti. ru System ML Многоярусные трассы Цоцорин Анатолии 2008 26
Hilti. Работает лучше. Служит дольше. MAC-PI . . . Хомут для гофрированных вентиляционных труб 1. 2. 3. 4. хомут двумя винтами с головкой для резьбовых шпилек M 8 для труб 80 - 630 мм* звукоизоляция соответственно DIN 4109 Шумопогашеиние в зависимости от диаметра ΔL 8, 0 – 11, 0 d. B www. hilti. ru Цоцорин Анатолии 2008 27
Hilti. Работает лучше. Служит дольше. MAC-W . . . новый уголок для монтажа вентиляционного короба с формой L и Z подвижный сегмент звукоизоляции для удобного монтажа звукоизоляция соответственно DIN 4109 Шумопогашеиние в зависимости от веса ΔL 7, 4 – 12, 5 d. B продуманная геометрия отверстий соответствует всем требованиям www. hilti. ru Цоцорин Анатолии 2008 28
Hilti. Работает лучше. Служит дольше. MFP . . . фиксирующие опоры для труб с переменным температурным режимом гибкая модульная система относительно высоты, нагрузок и направления действии легкий и удобный монтаж одним человеком нет необходимости предварительного монтажа и планировки – плавное регулирование высоты производится на месте поставляется с/без звукоизоляции гарантированные нагрузки до 20 k. N возможны www. hilti. ru Цоцорин Анатолии 2008 29
Hilti. Работает лучше. Служит дольше. Фиксирующая опора MFP www. hilti. ru Цоцорин Анатолии 2008 30

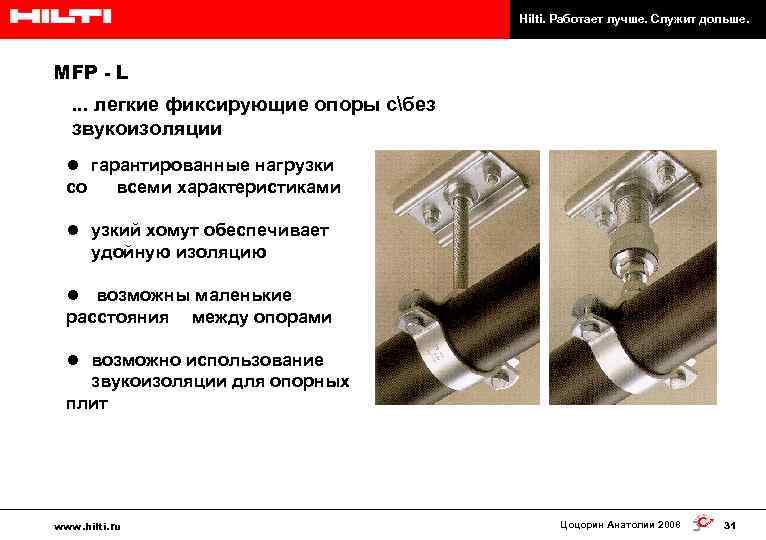

Hilti. Работает лучше. Служит дольше. MFP - L . . . легкие фиксирующие опоры сбез звукоизоляции гарантированные нагрузки со всеми характеристиками узкий хомут обеспечивает удойную изоляцию возможны маленькие расстояния между опорами возможно использование звукоизоляции для опорных плит www. hilti. ru Цоцорин Анатолии 2008 31
Hilti. Работает лучше. Служит дольше. MSG . . . скользящая опора для легких нагрузок годится для монтажа к стенам и потолкам температуростойкий до 130° C маленькая высота выскальзывание не возможно www. hilti. ru Цоцорин Анатолии 2008 32

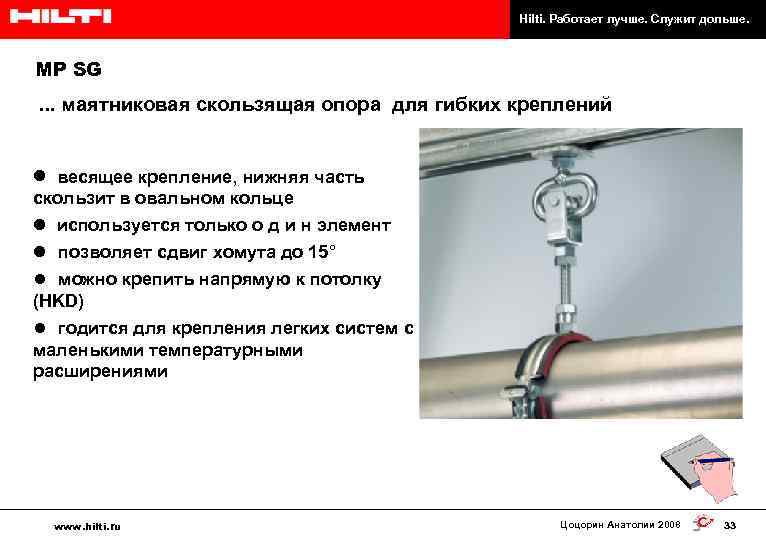

Hilti. Работает лучше. Служит дольше. MP SG . . . маятниковая скользящая опора для гибких креплений весящее крепление, нижняя часть скользит в овальном кольце используется только о д и н элемент позволяет сдвиг хомута до 15° можно крепить напрямую к потолку (HKD) годится для крепления легких систем с маленькими температурными расширениями www. hilti. ru Цоцорин Анатолии 2008 33
Hilti. Работает лучше. Служит дольше. опоры подвесы www. hilti. ru Крепление вертикальных трубопроводов Цоцорин Анатолии 2008 34
Hilti. Работает лучше. Служит дольше. монтаж трубопроводов расположенных в нескольких уровнях www. hilti. ru Цоцорин Анатолии 2008 35

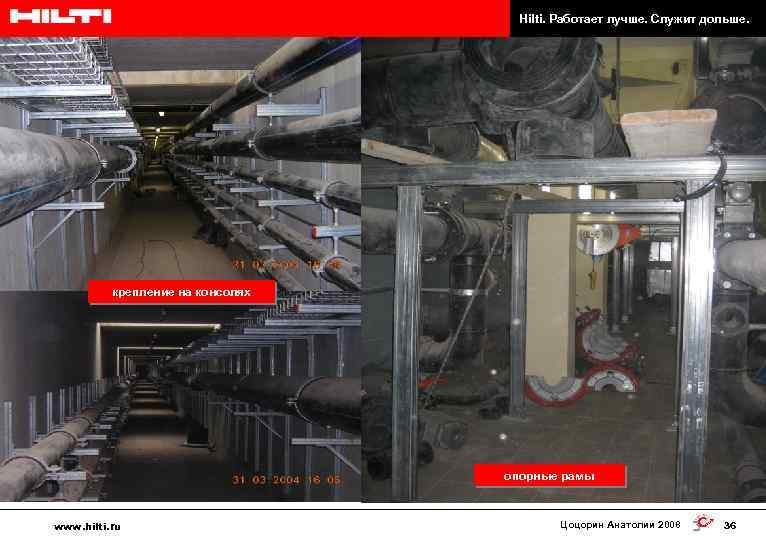

Hilti. Работает лучше. Служит дольше. крепление на консолях опорные рамы www. hilti. ru Цоцорин Анатолии 2008 36

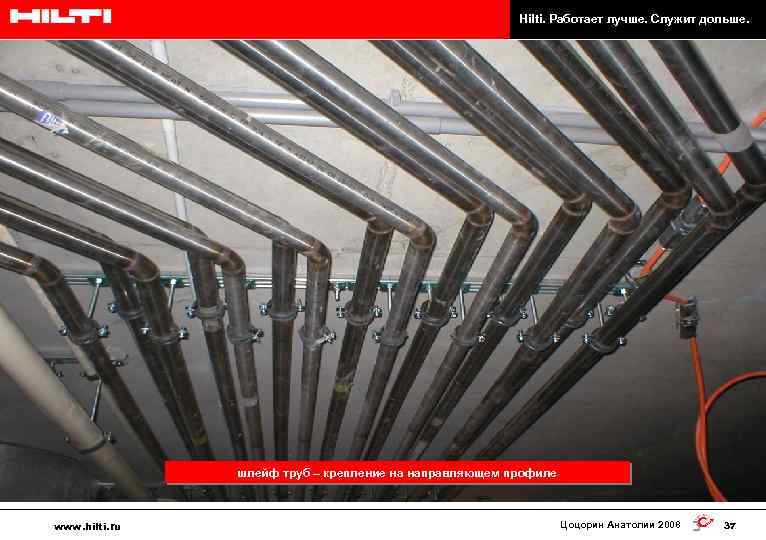

Hilti. Работает лучше. Служит дольше. шлейф труб – крепление на направляющем профиле www. hilti. ru Цоцорин Анатолии 2008 37
Hilti. Работает лучше. Служит дольше. крепление газопроводов на фасадах зданий www. hilti. ru Цоцорин Анатолии 2008 38

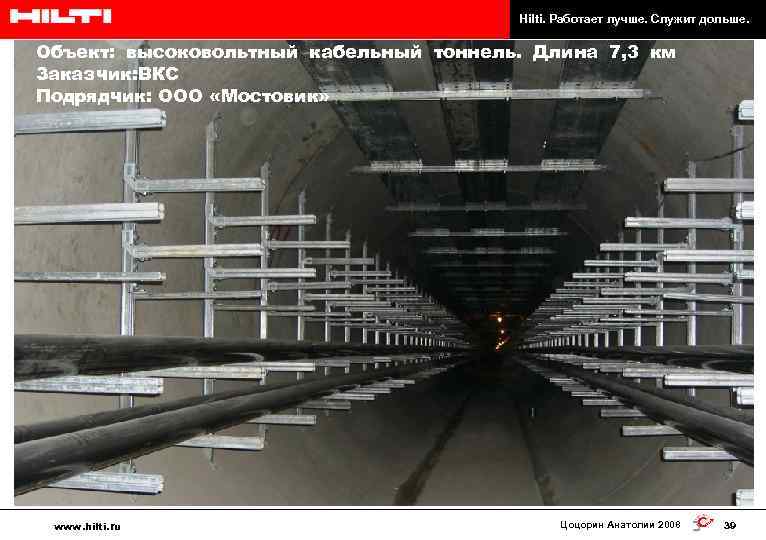

Hilti. Работает лучше. Служит дольше. Объект: высоковольтный кабельный тоннель. Длина 7, 3 км Заказчик: ВКС Подрядчик: ООО «Мостовик» www. hilti. ru Цоцорин Анатолии 2008 39

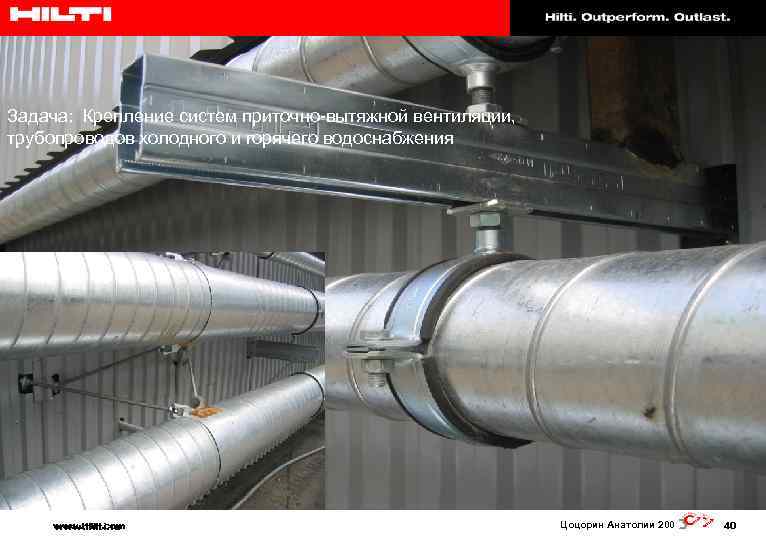

Hilti. Работает лучше. Служит дольше. Объект: Гипер Маркет «Ашан» , «Леруа Мерлен» , «Декатлон» Задача: Крепление систем приточно-вытяжной вентиляции, Задача: трубопроводов холодного и горячего водоснабжения Крепление спринклерных систем, трубопроводов холодного и горячего водоснабжения. Применение анкерных систем для крепления несущих колонн. Подрядчик: «Гор. Пож. Техника» www. hilti. com www. hilti. ru Цоцорин Анатолии 2008 40

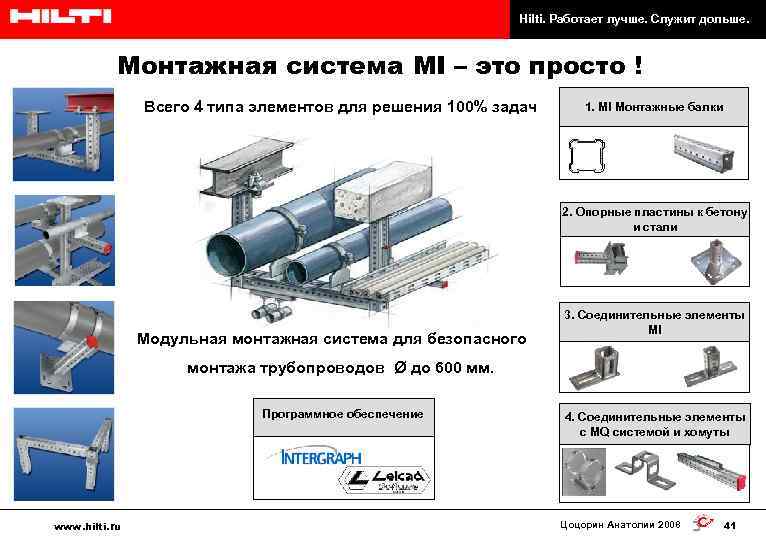

Hilti. Работает лучше. Служит дольше. Монтажная система MI – это просто ! Всего 4 типа элементов для решения 100% задач 1. MI Монтажные балки 2. Опорные пластины к бетону и стали Модульная монтажная система для безопасного 3. Соединительные элементы MI монтажа трубопроводов Ø до 600 мм. Программное обеспечение www. hilti. ru 4. Соединительные элементы с MQ системой и хомуты Цоцорин Анатолии 2008 41

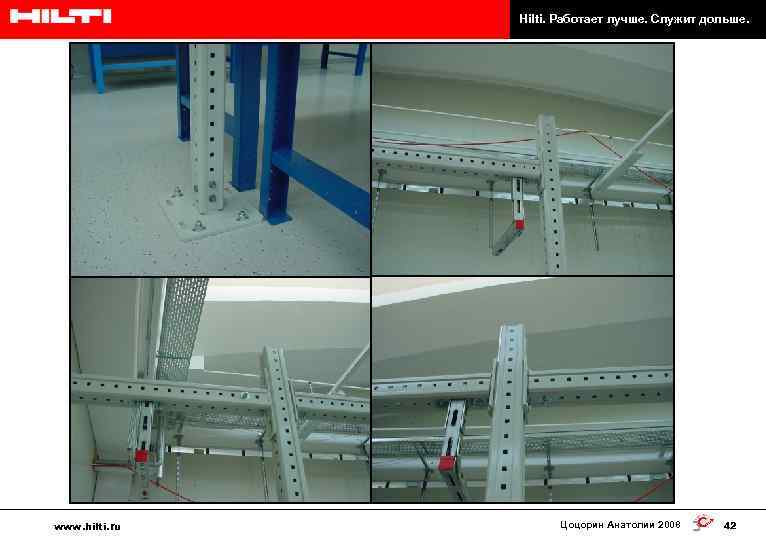

Hilti. Работает лучше. Служит дольше. www. hilti. ru Цоцорин Анатолии 2008 42

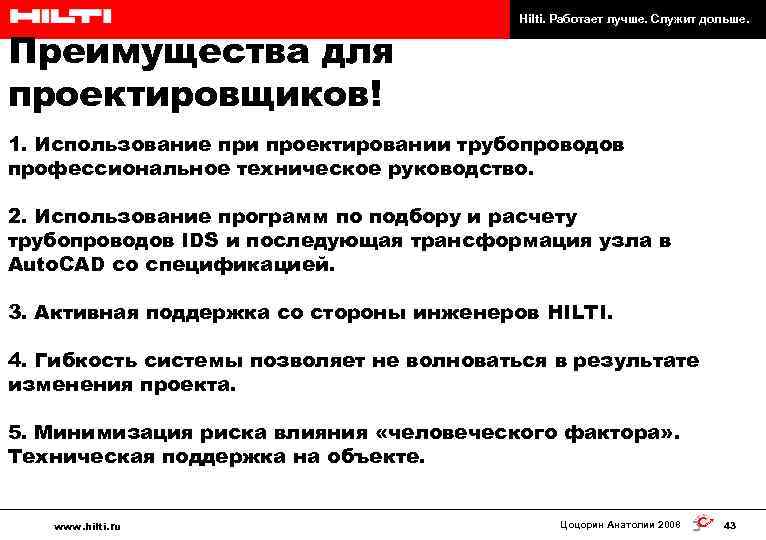

Преимущества для проектировщиков! Hilti. Работает лучше. Служит дольше. 1. Использование при проектировании трубопроводов профессиональное техническое руководство. 2. Использование программ по подбору и расчету трубопроводов IDS и последующая трансформация узла в Auto. CAD со спецификацией. 3. Активная поддержка со стороны инженеров HILTI. 4. Гибкость системы позволяет не волноваться в результате изменения проекта. 5. Минимизация риска влияния «человеческого фактора» . Техническая поддержка на объекте. www. hilti. ru Цоцорин Анатолии 2008 43
Hilti. Работает лучше. Служит дольше. Комплексная программа огнезащиты сооружений. www. hilti. ru Цоцорин Анатолии 2008 44
Hilti. Работает лучше. Служит дольше. Высокая экологичность материалов Нанесение не требует респираторов, cпециальных средств защиты Материалы не выделяют вредных веществ при взаимодействии с огнем www. hilti. ru Цоцорин Анатолии 2008 45
Hilti. Работает лучше. Служит дольше. Срок службы материалов 30 лет www. hilti. ru Подготовила : Елена Алексеева, Цоцорин Анатолии 2008 46 Менеджер по продукту

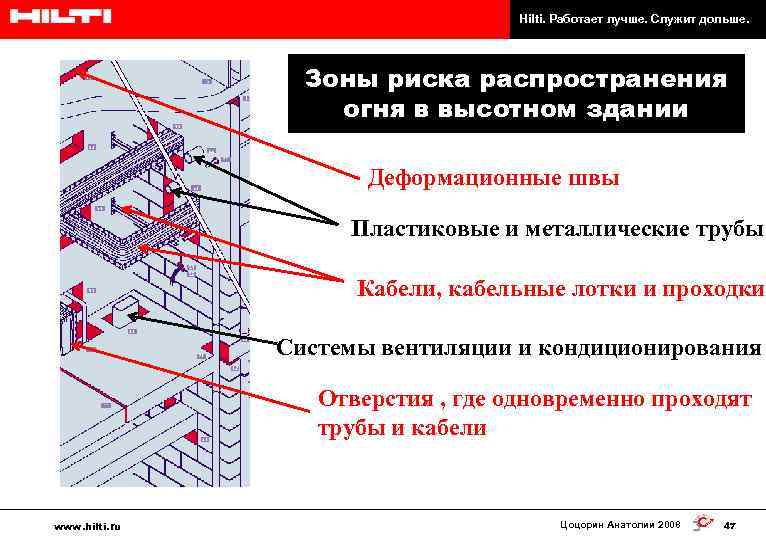

Hilti. Работает лучше. Служит дольше. Зоны риска распространения огня в высотном здании Деформационные швы Пластиковые и металлические трубы Кабели, кабельные лотки и проходки Системы вентиляции и кондиционирования Отверстия , где одновременно проходят трубы и кабели www. hilti. ru Цоцорин Анатолии 2008 47

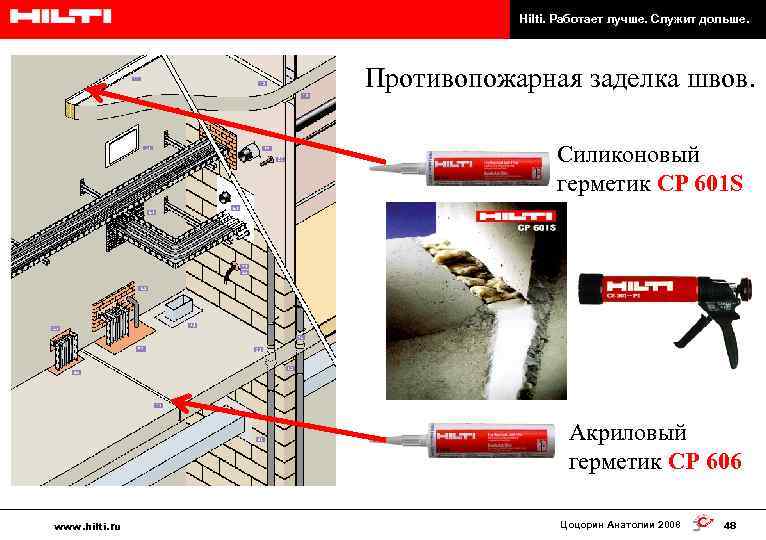

Hilti. Работает лучше. Служит дольше. Противопожарная заделка швов. Силиконовый герметик CP 601 S Акриловый герметик CP 606 www. hilti. ru Цоцорин Анатолии 2008 48
Hilti. Работает лучше. Служит дольше. Технологии прямого монтажа HILTI. www. hilti. ru Цоцорин Анатолии 2008 49

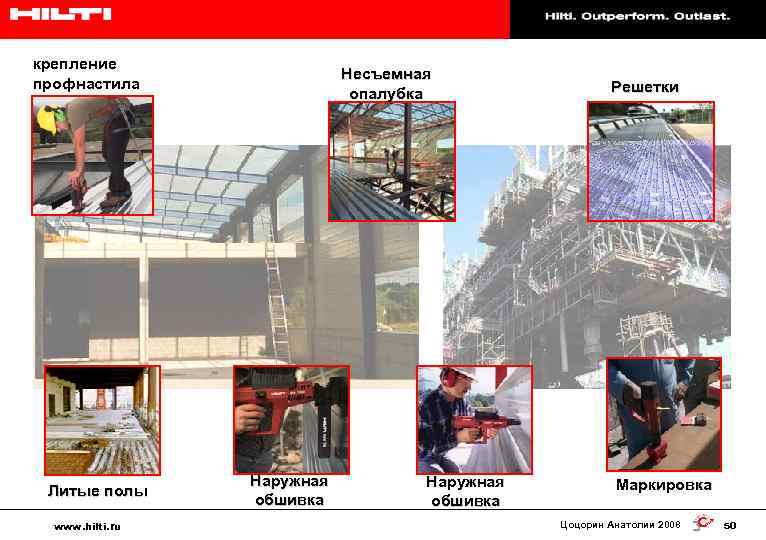

Hilti. Работает лучше. Служит дольше. крепление профнастила Литые полы www. hilti. ru Несъемная опалубка Наружная обшивка Решетки Маркировка Цоцорин Анатолии 2008 50
Hilti. Работает лучше. Служит дольше. Трубы Хомуты www. hilti. ru Кабельные лотки Кабельные каналы Гофрированные трубы Пучки кабелей Гофрированные трубы Цоцорин Анатолии 2008 51

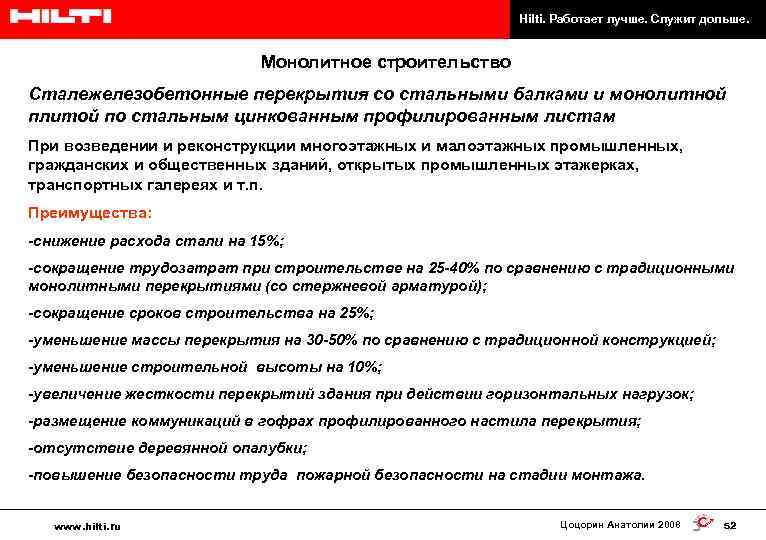

Hilti. Работает лучше. Служит дольше. Монолитное строительство Сталежелезобетонные перекрытия со стальными балками и монолитной плитой по стальным цинкованным профилированным листам При возведении и реконструкции многоэтажных и малоэтажных промышленных, гражданских и общественных зданий, открытых промышленных этажерках, транспортных галереях и т. п. Преимущества: -снижение расхода стали на 15%; -сокращение трудозатрат при строительстве на 25 -40% по сравнению с традиционными монолитными перекрытиями (со стержневой арматурой); -сокращение сроков строительства на 25%; -уменьшение массы перекрытия на 30 -50% по сравнению с традиционной конструкцией; -уменьшение строительной высоты на 10%; -увеличение жесткости перекрытий здания при действии горизонтальных нагрузок; -размещение коммуникаций в гофрах профилированного настила перекрытия; -отсутствие деревянной опалубки; -повышение безопасности труда пожарной безопасности на стадии монтажа. www. hilti. ru Цоцорин Анатолии 2008 52
Hilti. Работает лучше. Служит дольше. Крепление элементов с помощью сварки нарушают специальное покрытие несущих стальных элементов и ослабляет конструкцию в момент нагрева. www. hilti. ru Цоцорин Анатолии 2008 53

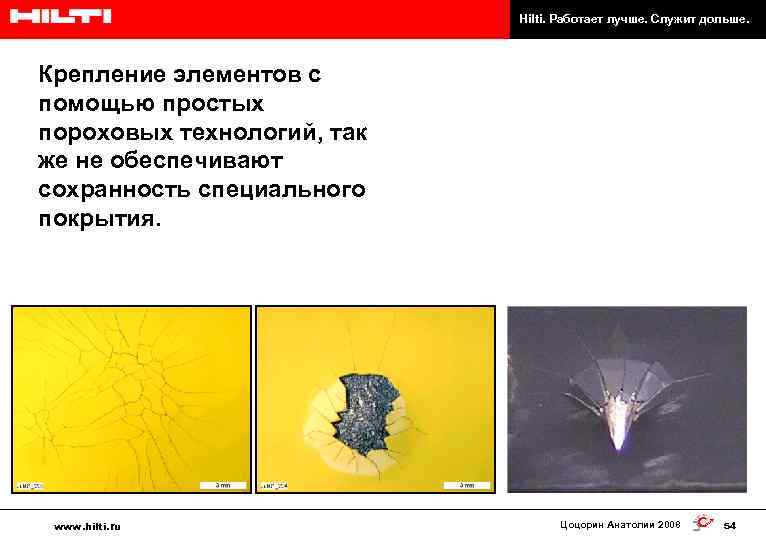

Hilti. Работает лучше. Служит дольше. Крепление элементов с помощью простых пороховых технологий, так же не обеспечивают сохранность специального покрытия. www. hilti. ru Цоцорин Анатолии 2008 54

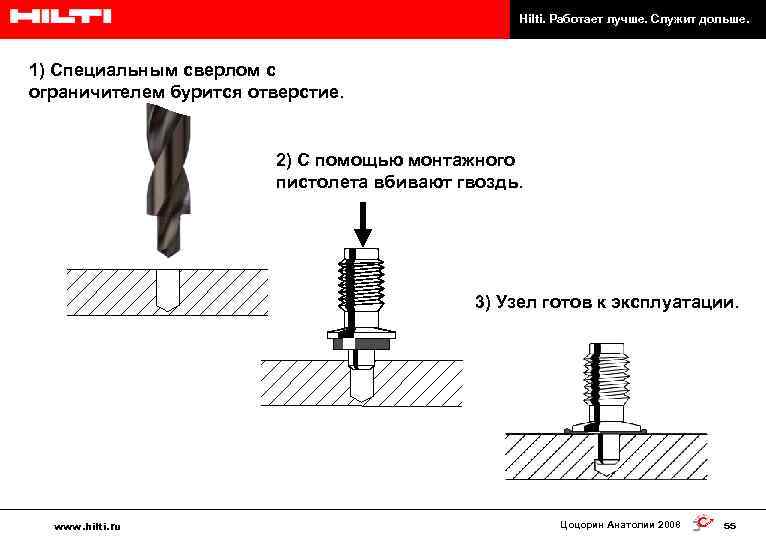

Hilti. Работает лучше. Служит дольше. 1) Специальным сверлом с ограничителем бурится отверстие. 2) С помощью монтажного пистолета вбивают гвоздь. 3) Узел готов к эксплуатации. www. hilti. ru Цоцорин Анатолии 2008 55
