Hardware Komputer

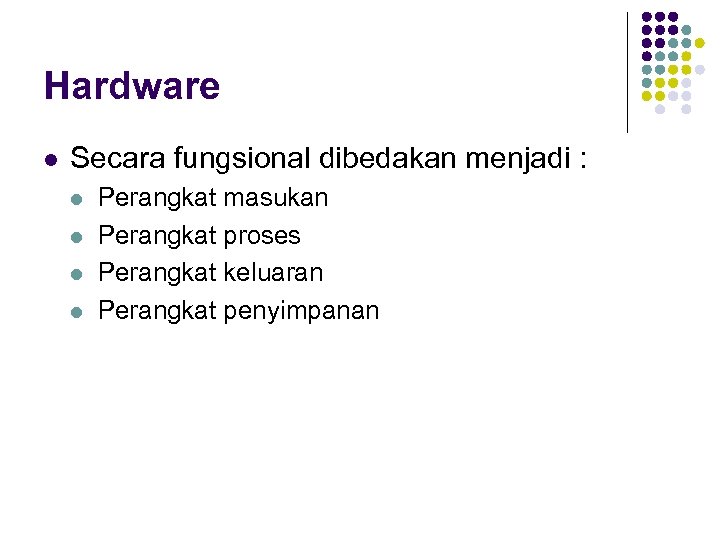

Hardware l Secara fungsional dibedakan menjadi : l l Perangkat masukan Perangkat proses Perangkat keluaran Perangkat penyimpanan

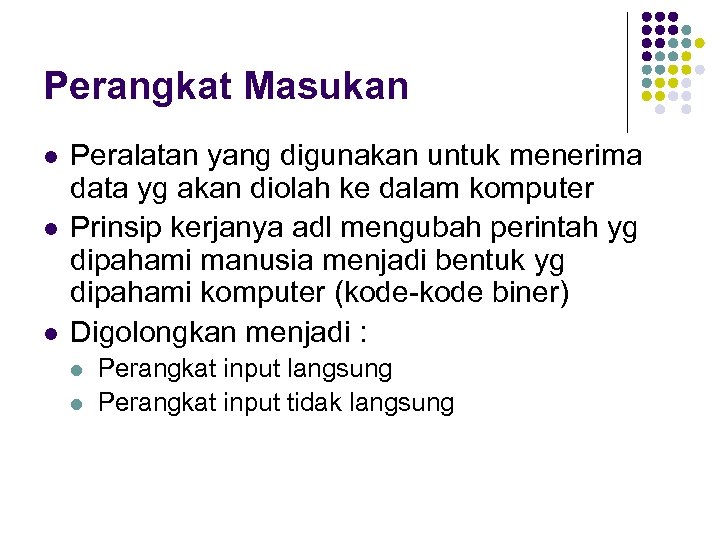

Perangkat Masukan l l l Peralatan yang digunakan untuk menerima data yg akan diolah ke dalam komputer Prinsip kerjanya adl mengubah perintah yg dipahami manusia menjadi bentuk yg dipahami komputer (kode-kode biner) Digolongkan menjadi : l l Perangkat input langsung Perangkat input tidak langsung

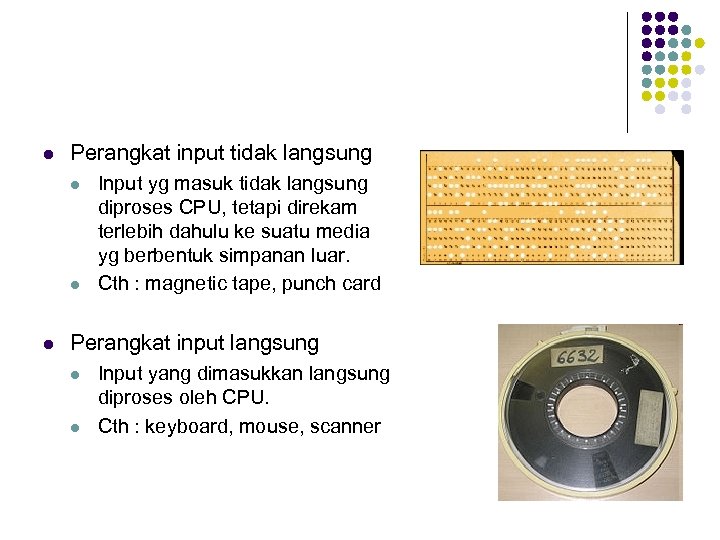

l Perangkat input tidak langsung l l l Input yg masuk tidak langsung diproses CPU, tetapi direkam terlebih dahulu ke suatu media yg berbentuk simpanan luar. Cth : magnetic tape, punch card Perangkat input langsung l l Input yang dimasukkan langsung diproses oleh CPU. Cth : keyboard, mouse, scanner

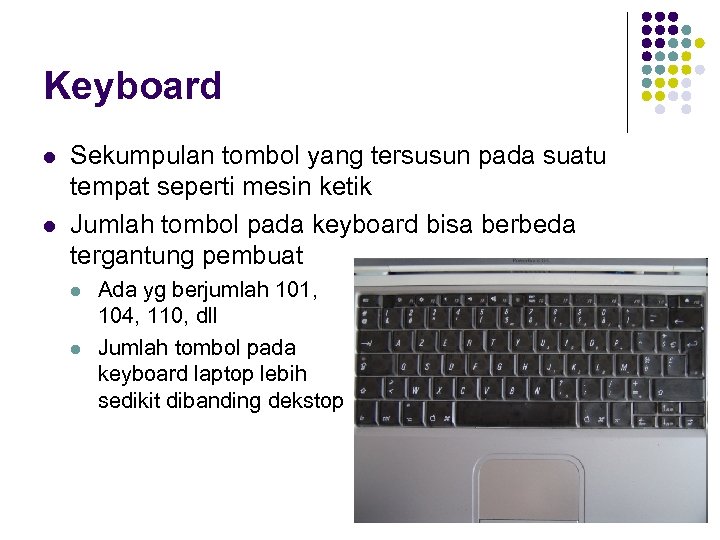

Keyboard l l Sekumpulan tombol yang tersusun pada suatu tempat seperti mesin ketik Jumlah tombol pada keyboard bisa berbeda tergantung pembuat l l Ada yg berjumlah 101, 104, 110, dll Jumlah tombol pada keyboard laptop lebih sedikit dibanding dekstop
Mouse l l l Perangkat dg tombol klik Mouse pertama kali dipasarkan sebagai bagian dari Xerox 8010 Star Information System pada tahun 1981. Tipe-tipe dasar mouse l Mekanis l l l Optomekanis l l Memiliki bola karet di bagian bawah mouse yg berotasi ke segala arah. Sensor mekanis mendeteksi gerakan bola, lalu mengirimkan sinyal u/ menggerakkan kursor di layar Mirip dg mekanis, tapi pendeteksian gerakan bola menggunakan sensor optik Optik l l Tidak lagi menggunakan bola Menggunakan laser u/ mendeteksi gerakan mouse

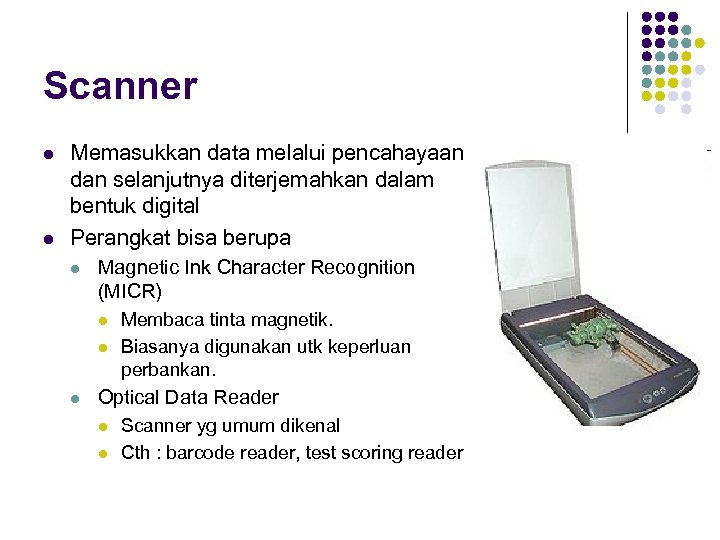

Scanner l l Memasukkan data melalui pencahayaan dan selanjutnya diterjemahkan dalam bentuk digital Perangkat bisa berupa l Magnetic Ink Character Recognition (MICR) l l l Membaca tinta magnetik. Biasanya digunakan utk keperluan perbankan. Optical Data Reader l l Scanner yg umum dikenal Cth : barcode reader, test scoring reader
Perangkat Keluaran l l l Perangkat yg digunakan untuk menampilkan hasil proses Perangkat yg terdiri dari alat-alat yg menerjemahkan perintah yg telah diproses oleh komputer ke dalam bentuk yg dimengerti oleh manusia Ada 2 jenis utama, yaitu : l Bersifat softcopy, cth : l l l Monitor Audio Bersifat hardcopy, cth : l l Printer Plotter

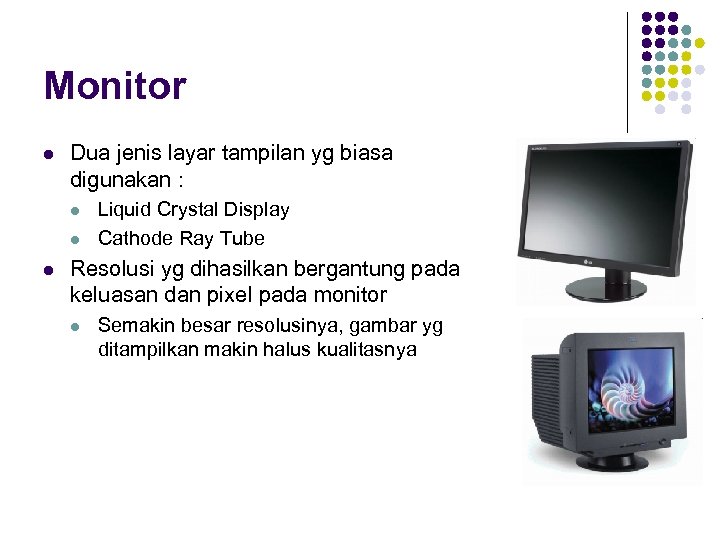

Monitor l Dua jenis layar tampilan yg biasa digunakan : l l l Liquid Crystal Display Cathode Ray Tube Resolusi yg dihasilkan bergantung pada keluasan dan pixel pada monitor l Semakin besar resolusinya, gambar yg ditampilkan makin halus kualitasnya
Printer l Jenis-jenis printer l l Dot matriks Tinta Laser Dot Matriks l l Printer generasi pertama Mempunyai pengetuk-pengetuk kecil yg disebut pin
Printer l Printer Tinta l l Menyemprotkan tinta di dalam cartridge ke kertas Hasil cetakan lebih bagus daripada dot matriks Lebih cepat dibanding printer dot matriks Printer Laser l l l Bekerja seperti mesin fotokopi Menyemprotkan serbuk tinta dg model pencahayaan Harga printer dan serbuk tinta mahal

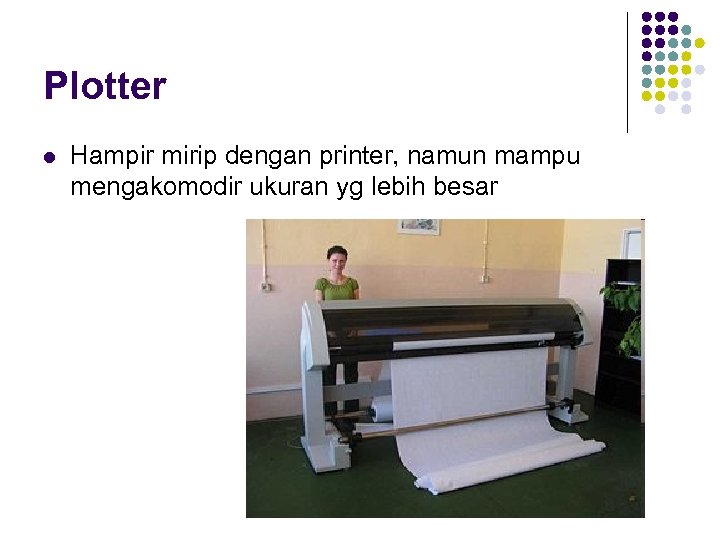

Plotter l Hampir mirip dengan printer, namun mampu mengakomodir ukuran yg lebih besar
Perangkat Pemroses l l Perangkat pengolah pada komputer adl CPU Komponen utama CPU, adl : l Control Unit l l ALU l l l Melakukan operasi aritmetika dan logika berdasar instruksi yang ditentukan Register l l Pengatur operasi komputer Penyimpanan sementara data dan/atau instruksi yang sedang diproses CPU diletakkan pada papan induk Pembuat prosesor antara lain: Intel, AMD, Motorolla
Perangkat Penyimpanan l l l Digunakan utk penyimpanan data di komputer Satuannya byte Jenis memori berdasarkan letak l l l Internal Memory External Memory Jenis memori berdasarkan kekekalan l l Temporary Memory Permanent Memory

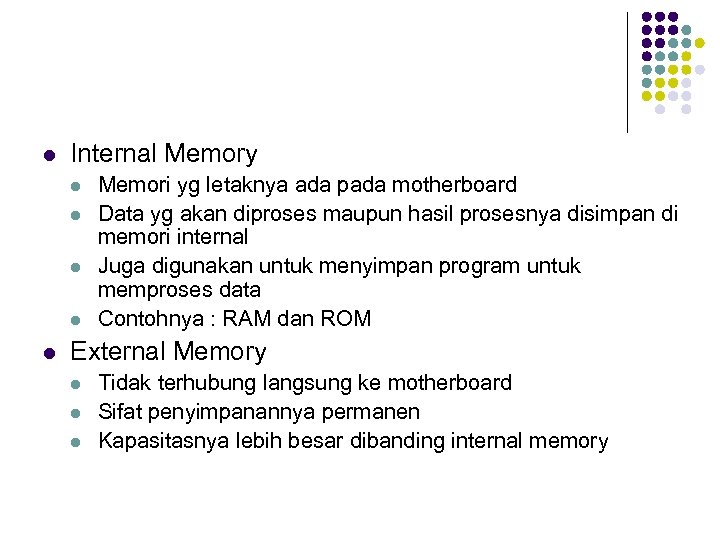

l Internal Memory l l l Memori yg letaknya ada pada motherboard Data yg akan diproses maupun hasil prosesnya disimpan di memori internal Juga digunakan untuk menyimpan program untuk memproses data Contohnya : RAM dan ROM External Memory l l l Tidak terhubung langsung ke motherboard Sifat penyimpanannya permanen Kapasitasnya lebih besar dibanding internal memory

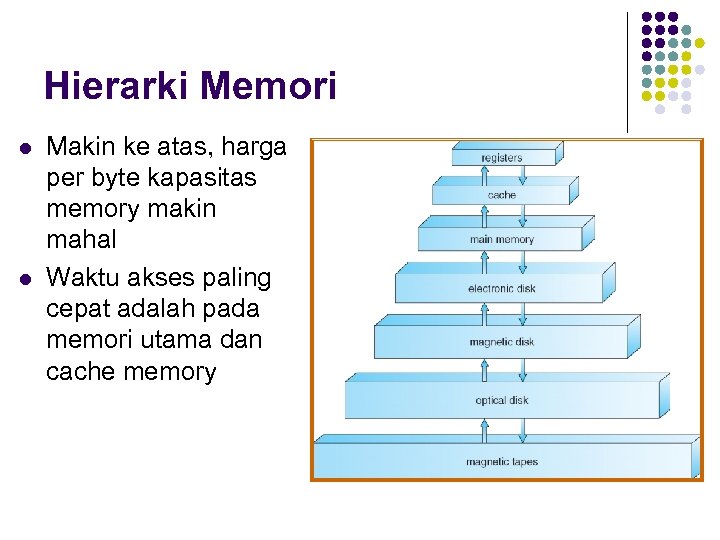

Hierarki Memori l l Makin ke atas, harga per byte kapasitas memory makin mahal Waktu akses paling cepat adalah pada memori utama dan cache memory

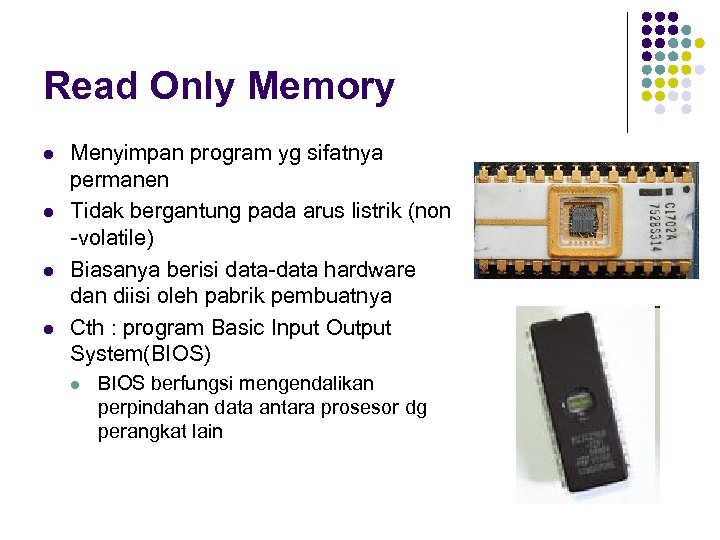

Read Only Memory l l Menyimpan program yg sifatnya permanen Tidak bergantung pada arus listrik (non -volatile) Biasanya berisi data-data hardware dan diisi oleh pabrik pembuatnya Cth : program Basic Input Output System(BIOS) l BIOS berfungsi mengendalikan perpindahan data antara prosesor dg perangkat lain
Read Only Memory l Jenis ROM l l PROM (Programmable ROM) l l ROM yg dapat diprogram EPROM (Erasable PROM) l l Data dimasukkan pada saat proses produksi. Hanya bisa dibaca dan tidak bisa diubah PROM yg dapat dihapus EEPROM (Electrically EPROM) l Dapat menghapus EPROM secara elektris

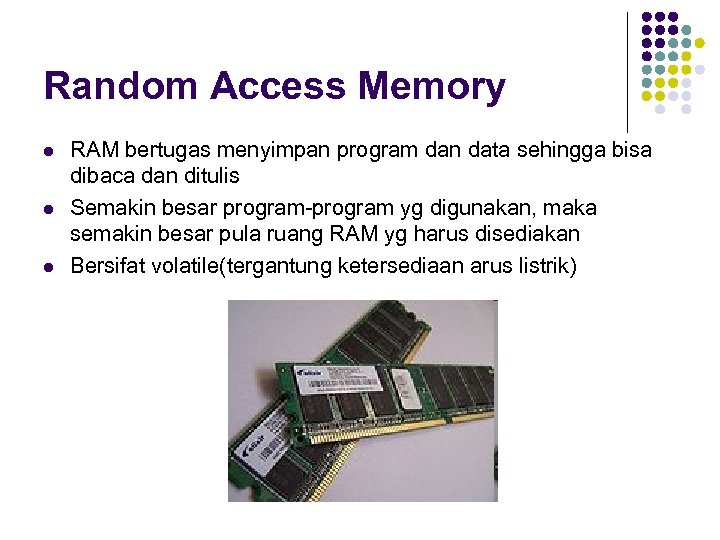

Random Access Memory l l l RAM bertugas menyimpan program dan data sehingga bisa dibaca dan ditulis Semakin besar program-program yg digunakan, maka semakin besar pula ruang RAM yg harus disediakan Bersifat volatile(tergantung ketersediaan arus listrik)
Hard Disk l l l Bersifat permanen Kapasitas paling besar diantara perangkat penyimpanan lain Pengukuran kinerja Hard disk l Data rate : banyaknya byte/detik yg dikirim ke CPU l Seek time : waktu pencarian data l Kapasitas

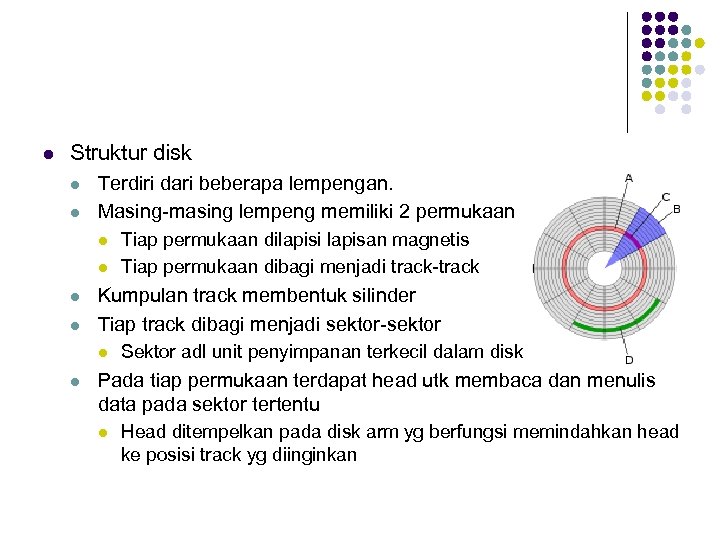

l Struktur disk l l Terdiri dari beberapa lempengan. Masing-masing lempeng memiliki 2 permukaan l l Kumpulan track membentuk silinder Tiap track dibagi menjadi sektor-sektor l l Tiap permukaan dilapisi lapisan magnetis Tiap permukaan dibagi menjadi track-track Sektor adl unit penyimpanan terkecil dalam disk Pada tiap permukaan terdapat head utk membaca dan menulis data pada sektor tertentu l Head ditempelkan pada disk arm yg berfungsi memindahkan head ke posisi track yg diinginkan
Floppy Disk l l Ukuran fisik 3, 5 inci dan 5, 25 inci Kapasitas 1, 2 MB dan 1, 44 MB Tempat peletakannya disebut disk drive Sudah ditinggalkan l Ada media lain yg kapasitasnya lebih besar

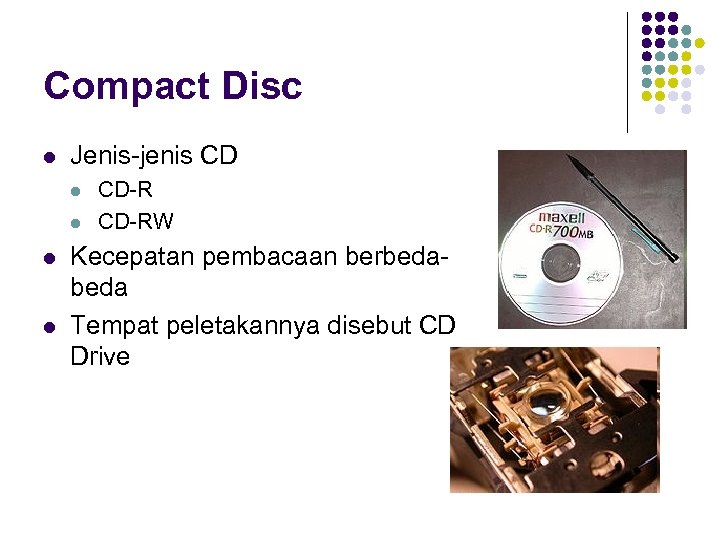

Compact Disc l Jenis-jenis CD l l CD-RW Kecepatan pembacaan berbeda Tempat peletakannya disebut CD Drive
Flash Memory l l l Memori komputer yang bersifat non-volatile yang bisa dihapus dan diprogram kembali secara elektrik. Teknologi ini digunakan terutama pada kartu memori dan USB Flash drive dikenal sebagai pengganti disket l l Bentuknya lebih kecil Kapasitas jauh lebih besar
