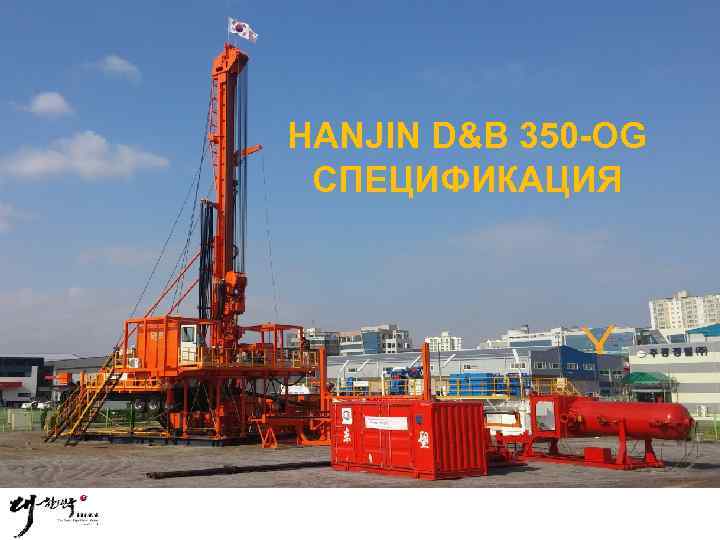

HANJIN D&B 350 -OG СПЕЦИФИКАЦИЯ
1. ОБЫЧНАЯ БУРОВАЯ УСТАНОВКА КОМПОНОВКА ОБЫЧНОЙ БУРОВОЙ УСТАНОВКИ ПРОТИВОВЫБРОСОВЫЙ ПРЕВЕНТОР кронблок ТАЛЕВЫЙ БЛОК буровая вышка вертлюг талевый блок РОТОРНЫЙ СТОЛ нагнетательный шланг подъемный крюк буровая лебедка СИСТЕМА ПРОМЫВКИ БУРОВЫМ РАСТВОРОМ роторный способ фундаментная рама ведущая труба вибросито буровой ротор ГЕНЕРАТОР антиклиналь БУРОВОЕ ДОЛОТО бурильная труба Емкость бурового раствора утяжеленная буровая труба буровой насос долото газ нефть плотная порода двигатель БУРОВОЙ НАСОС

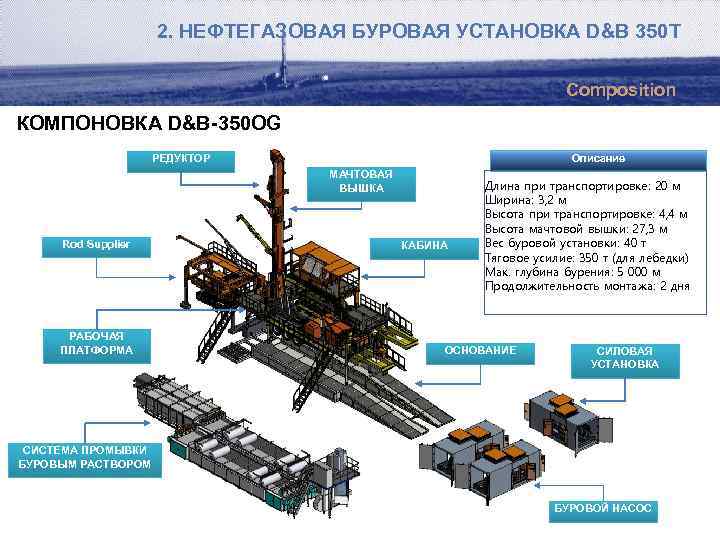

2. НЕФТЕГАЗОВАЯ БУРОВАЯ УСТАНОВКА D&B 350 Т Composition КОМПОНОВКА D&B-350 OG Описание РЕДУКТОР МАЧТОВАЯ ВЫШКА Rod Supplier РАБОЧАЯ ПЛАТФОРМА КАБИНА Длина при транспортировке: 20 м Ширина: 3, 2 м Высота при транспортировке: 4, 4 м Высота мачтовой вышки: 27, 3 м Вес буровой установки: 40 т Тяговое усилие: 350 т (для лебедки) Мак. глубина бурения: 5 000 м Продолжительность монтажа: 2 дня ОСНОВАНИЕ СИЛОВАЯ УСТАНОВКА СИСТЕМА ПРОМЫВКИ БУРОВЫМ РАСТВОРОМ БУРОВОЙ НАСОС

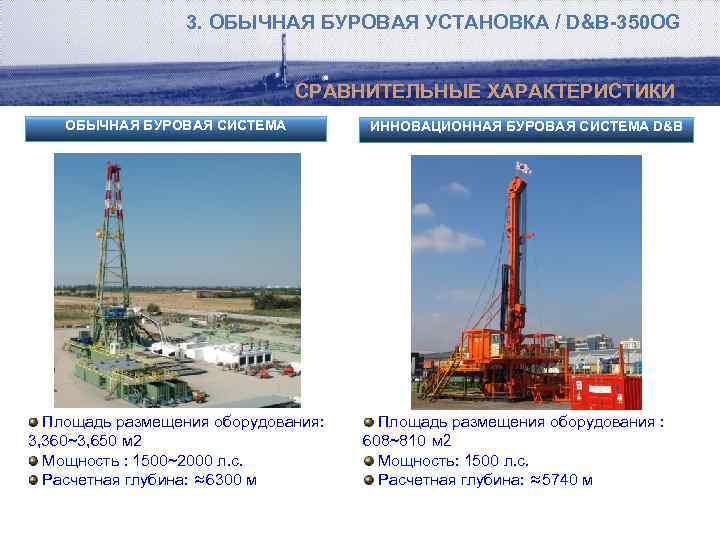

3. ОБЫЧНАЯ БУРОВАЯ УСТАНОВКА / D&B-350 OG СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ ОБЫЧНАЯ БУРОВАЯ СИСТЕМА Площадь размещения оборудования: 3, 360~3, 650 м 2 Мощность : 1500~2000 л. с. Расчетная глубина: ≈6300 м ИННОВАЦИОННАЯ БУРОВАЯ СИСТЕМА D&B Площадь размещения оборудования : 608~810 м 2 Мощность: 1500 л. с. Расчетная глубина: ≈5740 м

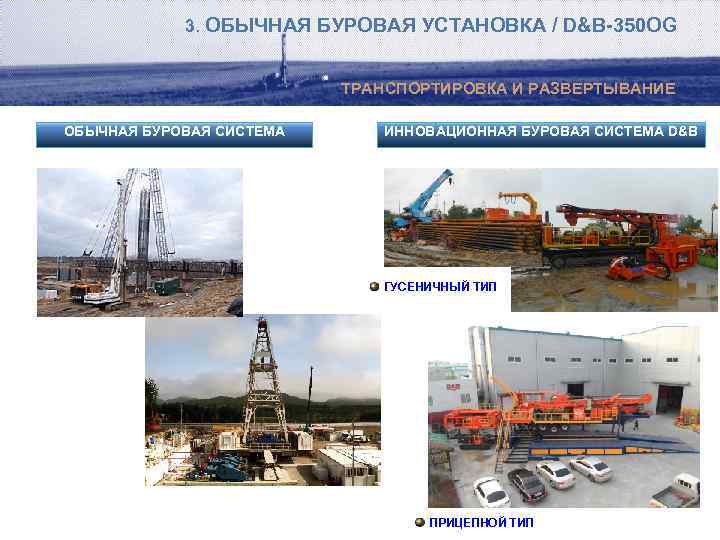

3. ОБЫЧНАЯ БУРОВАЯ УСТАНОВКА / D&B-350 OG ТРАНСПОРТИРОВКА И РАЗВЕРТЫВАНИЕ ОБЫЧНАЯ БУРОВАЯ СИСТЕМА ИННОВАЦИОННАЯ БУРОВАЯ СИСТЕМА D&B ГУСЕНИЧНЫЙ ТИП ПРИЦЕПНОЙ ТИП

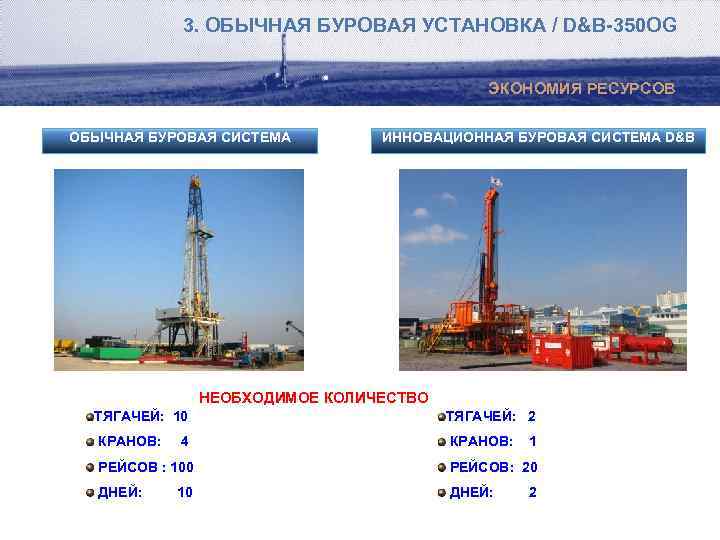

3. ОБЫЧНАЯ БУРОВАЯ УСТАНОВКА / D&B-350 OG ЭКОНОМИЯ РЕСУРСОВ ОБЫЧНАЯ БУРОВАЯ СИСТЕМА ИННОВАЦИОННАЯ БУРОВАЯ СИСТЕМА D&B НЕОБХОДИМОЕ КОЛИЧЕСТВО ТЯГАЧЕЙ: 10 ТЯГАЧЕЙ: 2 КРАНОВ: 4 1 РЕЙСОВ : 100 РЕЙСОВ: 20 ДНЕЙ: 10 2
3. ОБЫЧНАЯ БУРОВАЯ УСТАНОВКА / D&B-350 OG ТИП БУРОВОЙ УСТАНОВКИ ОБЫЧНАЯ БУРОВАЯ СИСТЕМА ИННОВАЦИОННАЯ БУРОВАЯ СИСТЕМА D&B БУРОВОЙ КАНАТ СИСТЕМА ВЕРХНЕГО ПРИВОДА ТАЛЕВЫЙ БЛОК ВЕРТЛЮГ АМОРТИЗАТОР ВЕДУЩАЯ БУРИЛЬНАЯ ТРУБА ПОЛ БУРОВОЙ ВЫШКИ КРЮК ПОЛ БУРОВОЙ ВЫШКИ БУРИЛЬНАЯ ТРУБА СЕРЬГА ВЕРТЛЮГА ПРЯМОЕ ПОДСОЕДИНЕНИЕ ВЕРТЛЮГ ВРАЩАТЕЛЬ ДЛЯ НАВИНЧИВАНИЯ ТРУБЫ ПРОСТОТА КОНСТРУКЦИИ

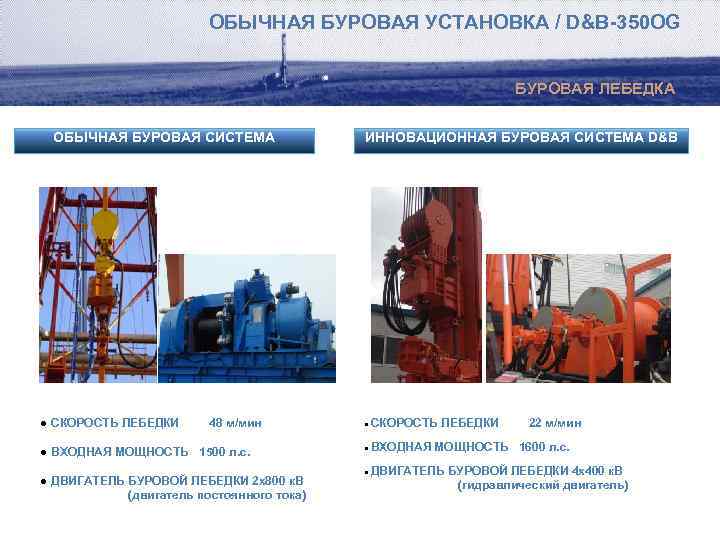

ОБЫЧНАЯ БУРОВАЯ УСТАНОВКА / D&B-350 OG БУРОВАЯ ЛЕБЕДКА ОБЫЧНАЯ БУРОВАЯ СИСТЕМА ● СКОРОСТЬ ЛЕБЕДКИ 48 м/мин ● ВХОДНАЯ МОЩНОСТЬ 1500 л. с. ● ДВИГАТЕЛЬ БУРОВОЙ ЛЕБЕДКИ 2 х800 к. В (двигатель постоянного тока) ИННОВАЦИОННАЯ БУРОВАЯ СИСТЕМА D&B ● СКОРОСТЬ ● ВХОДНАЯ ЛЕБЕДКИ 22 м/мин МОЩНОСТЬ 1600 л. с. ● ДВИГАТЕЛЬ БУРОВОЙ ЛЕБЕДКИ 4 х400 к. В (гидравлический двигатель)
3. ОБЫЧНАЯ БУРОВАЯ УСТАНОВКА / D&B-350 OG ВЕРХНИЙ ПРИВОД ОБЫЧНАЯ БУРОВАЯ СИСТЕМА ИННОВАЦИОННАЯ БУРОВАЯ СИСТЕМА D&B ПЕРЕДАТОЧНОЕ ЧИСЛО 3. 56: 1 ЦИЛИНДРИЧЕСКАЯ ЗУБЧАТАЯ ПЕРЕДАЧА 16. 86: 1 1 ЭЛЕКТРОДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА 2 ГИДРАВЛИЧЕСКИХ ДВИГАТЕЛЯ (СТАНДАРТНЫЕ) МАК. ОБ/МИН: 300 МАК. ОБ/МИН: 1 - 0~120 / 2 - 0~60 МАК. КРУТЯЩИЙ МОМЕНТ: 32 362 Нм МАК. КРУТЯЩИЙ МОМЕНТ: 1 – 5 510 Нм / 2 – 11 020 Нм
3. ОБЫЧНАЯ БУРОВАЯ УСТАНОВКА / D&B-350 OG ОРИЕНТАЦИЯ БУРИЛЬНОЙ КОЛОННЫ ОБЫЧНАЯ БУРОВАЯ СИСТЕМА ИННОВАЦИОННАЯ БУРОВАЯ СИСТЕМА D&B Click! ВЕРТИКАЛЬНО ИЗМЕНЕНИЕ ОРИЕНТАЦИИ ОПЕРАТОР ВРЕМЯ ОБРАБОТКИ 10 мин 2 мин РЕГУЛИРОВКА

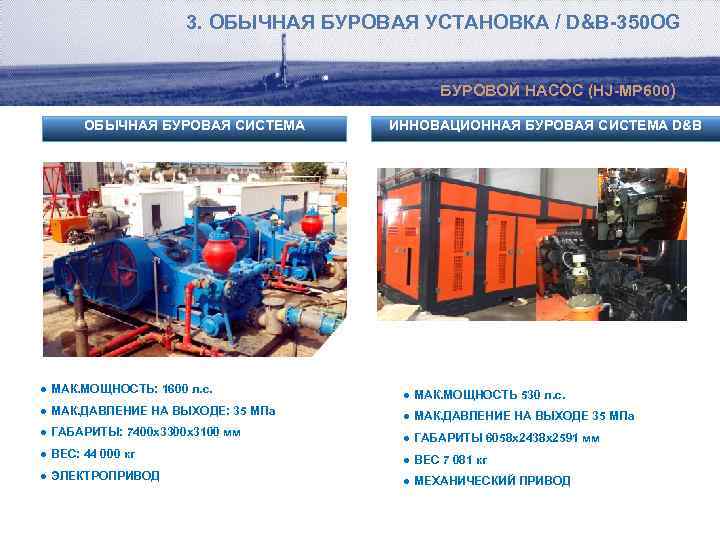

3. ОБЫЧНАЯ БУРОВАЯ УСТАНОВКА / D&B-350 OG БУРОВОЙ НАСОС (HJ-MP 600) ОБЫЧНАЯ БУРОВАЯ СИСТЕМА ИННОВАЦИОННАЯ БУРОВАЯ СИСТЕМА D&B ● МАК. МОЩНОСТЬ: 1600 л. с. ● МАК. МОЩНОСТЬ 530 л. с. ● МАК. ДАВЛЕНИЕ НА ВЫХОДЕ: 35 МПа ● МАК. ДАВЛЕНИЕ НА ВЫХОДЕ 35 МПа ● ГАБАРИТЫ: 7400 x 3300 х3100 мм ● ГАБАРИТЫ 6058 x 2438 х2591 мм ● ВЕС: 44 000 кг ● ВЕС 7 081 кг ● ЭЛЕКТРОПРИВОД ● МЕХАНИЧЕСКИЙ ПРИВОД

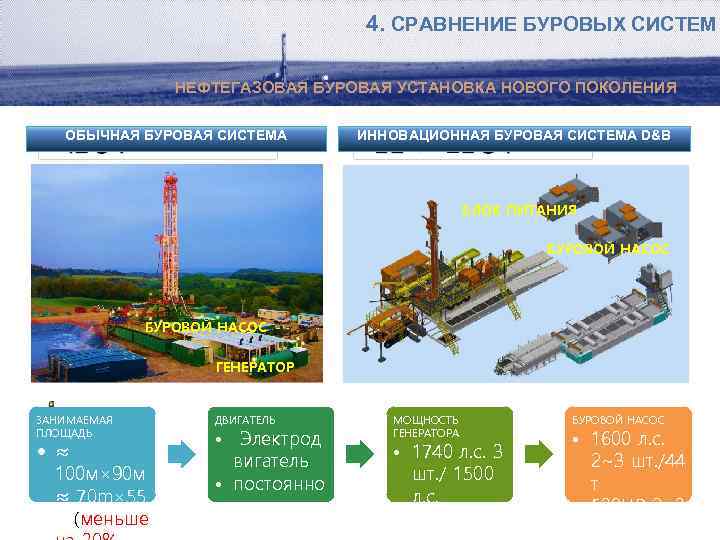

4. СРАВНЕНИЕ БУРОВЫХ СИСТЕМ НЕФТЕГАЗОВАЯ БУРОВАЯ УСТАНОВКА НОВОГО ПОКОЛЕНИЯ ОБЫЧНАЯ БУРОВАЯ СИСТЕМА ИННОВАЦИОННАЯ БУРОВАЯ СИСТЕМА D&B БЛОК ПИТАНИЯ БУРОВОЙ НАСОС ГЕНЕРАТОР ЗАНИМАЕМАЯ ПЛОЩАДЬ • ≈ 100 м× 90 м ≈ 70 m× 55 м (меньше ДВИГАТЕЛЬ • Электрод вигатель • постоянно го тока Гидродвиг МОЩНОСТЬ ГЕНЕРАТОРА • 1740 л. с. 3 шт. / 1500 л. с. 530 HP 2~4 БУРОВОЙ НАСОС • 1600 л. с. 2~3 шт. /44 т 530 HP 2~3 шт. / 7 т
