Группы зажигательных веществ и смесей Группа ЗВ (ЗС)

Группы зажигательных веществ и смесей Группа ЗВ (ЗС) На основе нефтепродуктов (напалмы) Самовоспламеняющиеся Металлизированные (пирогели) Термит (термитные составы) Белый фосфор Электрон Температура горения, о. С 1000… 1200 1100… 1300 1600… 2000 ~ 3000 ~ 1000 ~ 2800 5

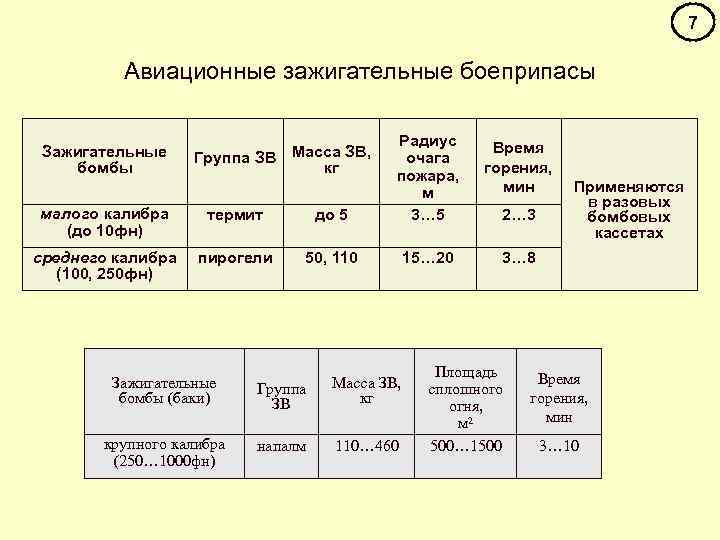

7 Авиационные зажигательные боеприпасы малого калибра (до 10 фн) термит до 5 Радиус очага пожара, м 3… 5 среднего калибра (100, 250 фн) пирогели 50, 110 15… 20 Зажигательные бомбы Группа ЗВ Масса ЗВ, кг Зажигательные бомбы (баки) Группа ЗВ Масса ЗВ, кг крупного калибра (250… 1000 фн) напалм 110… 460 Время горения, мин 3… 8 2… 3 Площадь сплошного огня, м 2 500… 1500 Применяются в разовых бомбовых кассетах Время горения, мин 3… 10

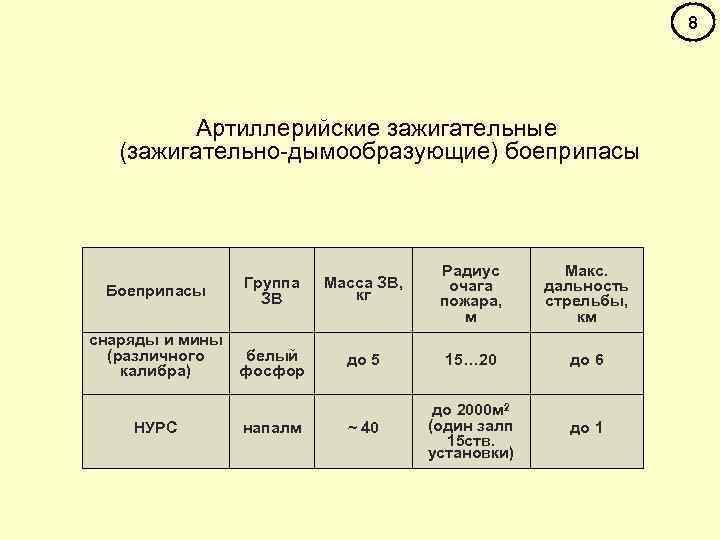

8 Артиллерийские зажигательные (зажигательно-дымообразующие) боеприпасы Боеприпасы Группа ЗВ Масса ЗВ, кг Радиус очага пожара, м снаряды и мины (различного калибра) белый фосфор до 5 15… 20 до 6 ~ 40 до 2000 м 2 (один залп 15 ств. установки) до 1 НУРС напалм Макс. дальность стрельбы, км

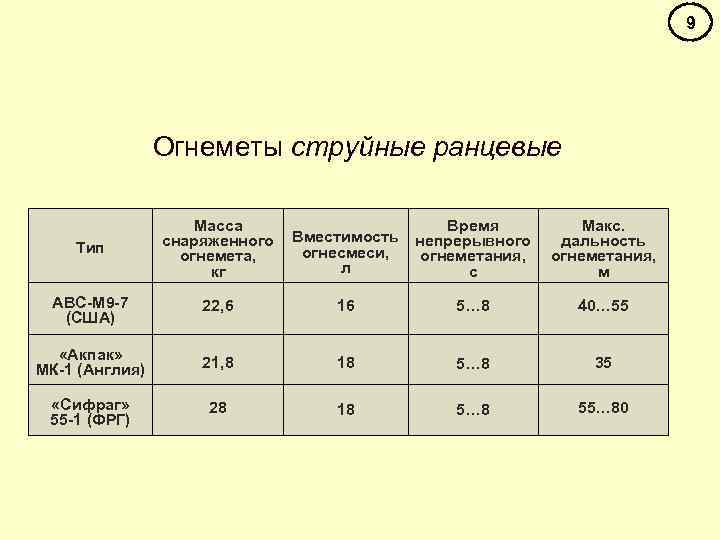

9 Огнеметы струйные ранцевые Тип Масса снаряженного огнемета, кг Вместимость огнесмеси, л Время непрерывного огнеметания, с Макс. дальность огнеметания, м АВС-М 9 -7 (США) 22, 6 16 5… 8 40… 55 «Акпак» МК-1 (Англия) 21, 8 18 5… 8 35 «Сифраг» 55 -1 (ФРГ) 28 18 5… 8 55… 80

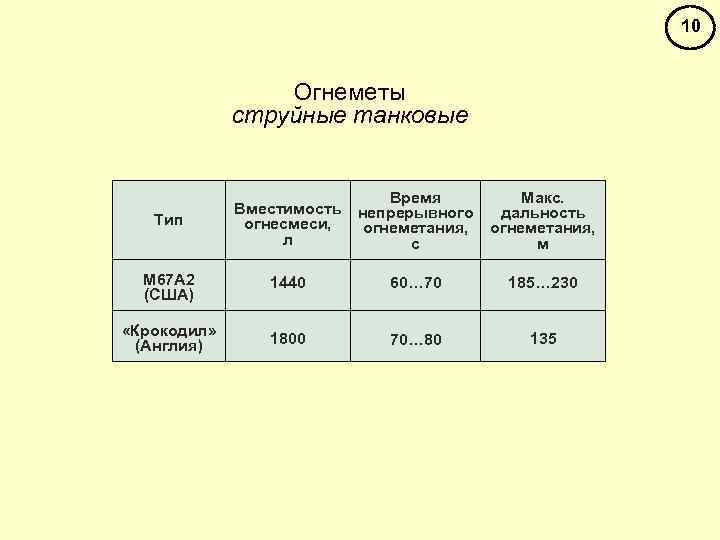

10 Огнеметы струйные танковые Тип Вместимость огнесмеси, л Время непрерывного огнеметания, с Макс. дальность огнеметания, м М 67 А 2 (США) 1440 60… 70 185… 230 «Крокодил» (Англия) 1800 70… 80 135

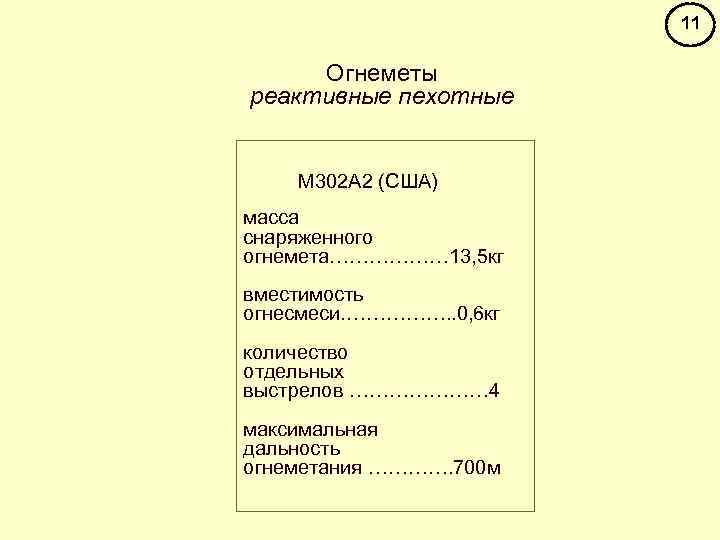

11 Огнеметы реактивные пехотные М 302 А 2 (США) масса снаряженного огнемета……………… 13, 5 кг вместимость огнесмеси. ……………. . 0, 6 кг количество отдельных выстрелов ………………… 4 максимальная дальность огнеметания …………. 700 м

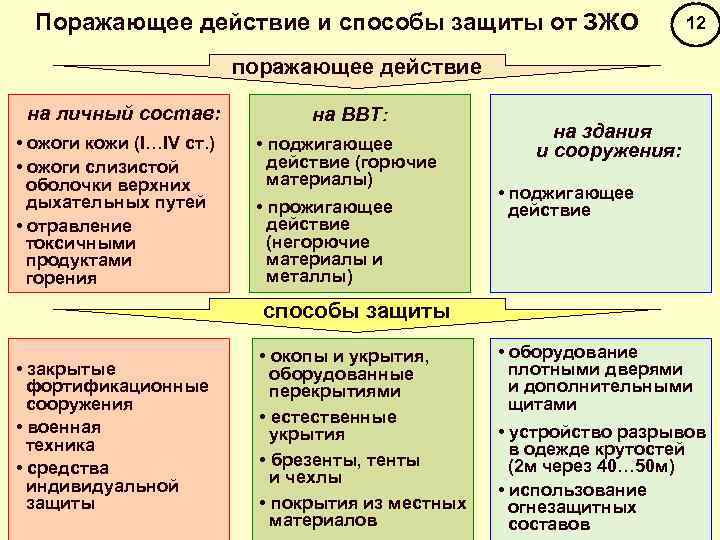

Поражающее действие и способы защиты от ЗЖО 12 поражающее действие на личный состав: • ожоги кожи (I…IV ст. ) • ожоги слизистой оболочки верхних дыхательных путей • отравление токсичными продуктами горения на ВВТ: • поджигающее действие (горючие материалы) • прожигающее действие (негорючие материалы и металлы) на здания и сооружения: • поджигающее действие способы защиты • закрытые фортификационные сооружения • военная техника • средства индивидуальной защиты • окопы и укрытия, оборудованные перекрытиями • естественные укрытия • брезенты, тенты и чехлы • покрытия из местных материалов • оборудование плотными дверями и дополнительными щитами • устройство разрывов в одежде крутостей (2 м через 40… 50 м) • использование огнезащитных составов

ОРУЖИЕ НА НОВЫХ ФИЗИЧЕСКИХ ПРИНЦИПАХ (ОНФП) Цели создания: Получение новых возможностей внезапного, скрытного и избирательного поражения противника Вынуждение к повышению затрат для восстановления военного паритета Объекты воздействия: Военно-технические системы (ВТС) Личный состав Природная сфера (ОПС) Особенности поражающего воздействия: На ВТС – интенсивность и избирательность На личный состав – широкий спектр На ОПС – глобальные экологические и геофизические последствия 13

КЛАССИФИКАЦИЯ ОНФП По военному назначению Стратегическое ОНФП Оборонительное (ПРО, ПКО) Наступательное (СФС) Тактические системы ОНФП ( «оружие несмертельного действия» – ОНД) По способу передачи энергии Лучевое (волновое) оружие Кинетическое оружие Геофизическое оружие Воздействие на: лазерное литосферу оружие СВЧ поверхностный слой Земли корпускулярное (пучковое) климатические условия инфразвуковое озонный слой и атмосферу 14

ЛУЧЕВОЕ ОРУЖИЕ основано на направленной передаче энергии какого–либо вида на объект для нанесения ему требуемого ущерба Особенности: 15 1. Огромная концентрация энергии на единице площади (106… 107 Вт/см 2) 2. Мгновенное поражение цели (передача энергии со скоростью 300 000 км/с) 3. Прямолинейное распространение луча (отклонение – доли мм при R = 3000 км) 4. Большая дальность поражения 5. Направленность пучка избирательность поражения 6. Скрытность поражения Недостатки: 1. Сложность практической реализации 2. Высокая стоимость, значительные масса и габариты 3. Зависимость интенсивности излучения от состояния атмосферы и метеоусловий Лазерное – излучение оптического (оптический лазер с = 0, 6… 10 мкм) или сверхкоротковолнового (рентгеновский лазер с = 10 А ) поддиапазонов СВЧ – электромагнитное излучение радиодиапазона (см и мм) в полосе частот 1… 300 ГГц Пучковое – пучки заряженных (электроны, протоны) или нейтральных (атомы водорода) частиц высоких энергий ( до 250 Мэ. В ) Инфразвуковое – излучение звуковых волн сверхнизких частот ( 16 Гц )

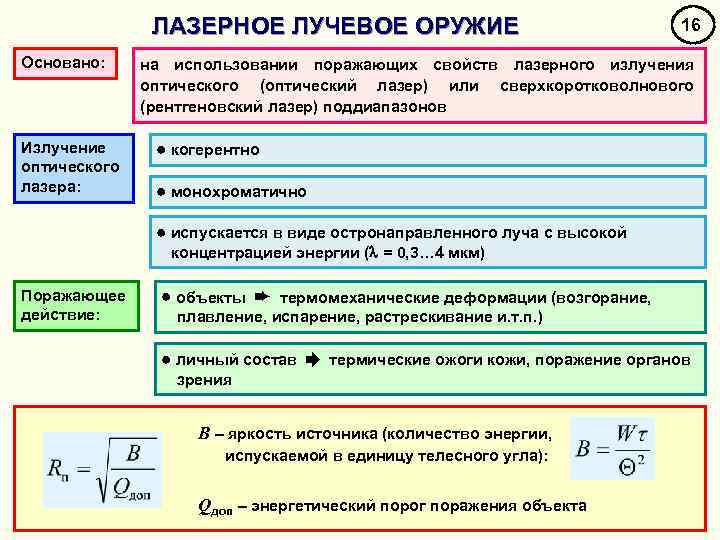

ЛАЗЕРНОЕ ЛУЧЕВОЕ ОРУЖИЕ Основано: Излучение оптического лазера: 16 на использовании поражающих свойств лазерного излучения оптического (оптический лазер) или сверхкоротковолнового (рентгеновский лазер) поддиапазонов когерентно монохроматично испускается в виде остронаправленного луча с высокой концентрацией энергии ( = 0, 3… 4 мкм) Поражающее действие: объекты ➨ термомеханические деформации (возгорание, плавление, испарение, растрескивание и. т. п. ) личный состав ➨ термические ожоги кожи, поражение органов зрения В – яркость источника (количество энергии, испускаемой в единицу телесного угла): Qдоп – энергетический порог поражения объекта

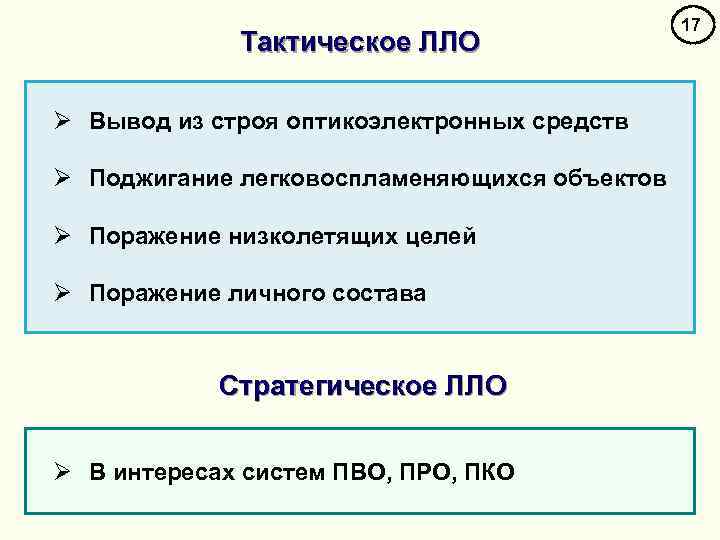

Тактическое ЛЛО Ø Вывод из строя оптикоэлектронных средств Ø Поджигание легковоспламеняющихся объектов Ø Поражение низколетящих целей Ø Поражение личного состава Стратегическое ЛЛО Ø В интересах систем ПВО, ПРО, ПКО 17

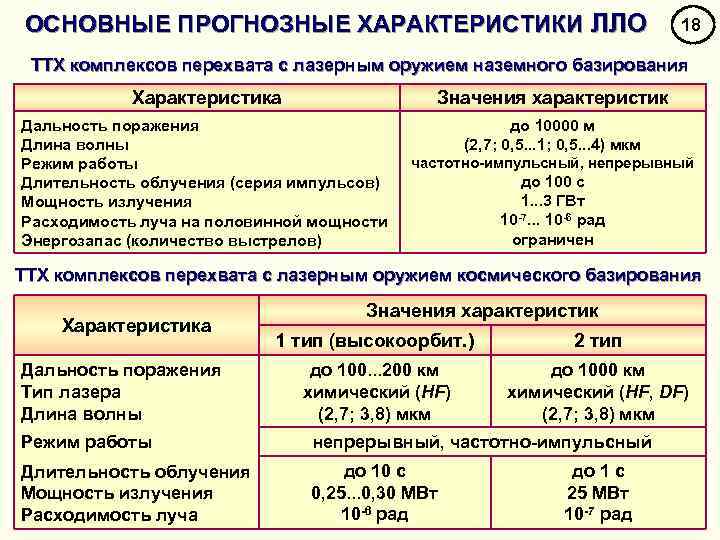

ОСНОВНЫЕ ПРОГНОЗНЫЕ ХАРАКТЕРИСТИКИ ЛЛО 18 ТТХ комплексов перехвата с лазерным оружием наземного базирования Характеристика Значения характеристик Дальность поражения Длина волны Режим работы Длительность облучения (серия импульсов) Мощность излучения Расходимость луча на половинной мощности Энергозапас (количество выстрелов) до 10000 м (2, 7; 0, 5. . . 1; 0, 5. . . 4) мкм частотно-импульсный, непрерывный до 100 с 1. . . 3 ГВт 10 -7. . . 10 -6 рад ограничен ТТХ комплексов перехвата с лазерным оружием космического базирования Характеристика Дальность поражения Тип лазера Длина волны Значения характеристик 1 тип (высокоорбит. ) 2 тип до 100. . . 200 км химический (HF) (2, 7; 3, 8) мкм до 1000 км химический (HF, DF) (2, 7; 3, 8) мкм Режим работы непрерывный, частотно-импульсный Длительность облучения Мощность излучения Расходимость луча до 10 с 0, 25. . . 0, 30 МВт 10 -6 рад до 1 с 25 МВт 10 -7 рад

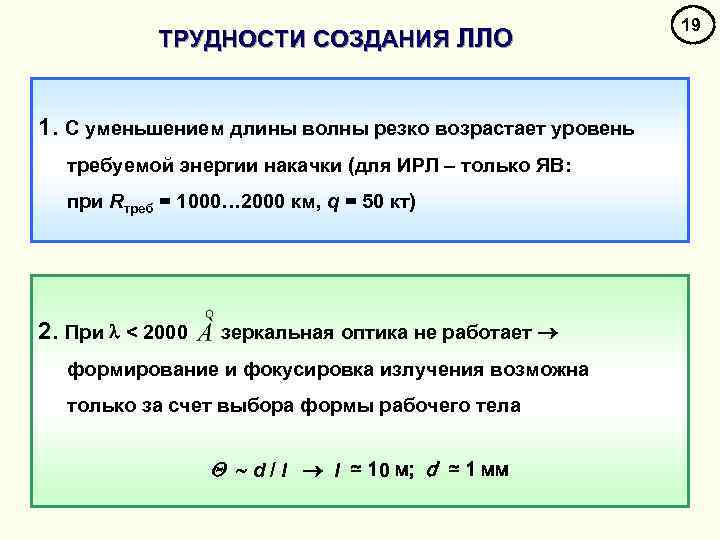

ТРУДНОСТИ СОЗДАНИЯ ЛЛО 1. С уменьшением длины волны резко возрастает уровень требуемой энергии накачки (для ИРЛ – только ЯВ: при Rтреб = 1000… 2000 км, q = 50 кт) 2. При < 2000 зеркальная оптика не работает формирование и фокусировка излучения возможна только за счет выбора формы рабочего тела d / l l ≃ 10 м; d ≃ 1 мм 19

ИНФРАЗВУКОВОЕ ОРУЖИЕ 20 Инфразвуковое оружие – средства массового поражения, основанные на использовании направленного излучения мощных инфразвуковых колебаний со сверхнизкой частотой (< 16 Гц) Особенности: Не воспринимаются ухом человека Низкий коэффициент затухания в атмосфере (2 10 -5 Kзат д. Б/км Трудность создания надежной акустической защиты (20 мм 0, 6 д. Б/км) h при 50 д. Б 1000 мм) Воздействие 100… 120 д. Б Прямые поражения · головная боль · понижение зрения · ухудшение подвижности конечностей Устройство Реактивные двигатели, снабженные резонаторами и отражателями звука 180… 200 д. Б Действие на ЦНС · потеря ориентации · головокружение, тошнота, рвота · чувство паники и страха Смертельные поражения · нервный шок · паралич ЦНС Тактическое ИЗО Rп = 10 км стационарные оборонные системы для охраны особо важных объектов поражение живой силы поражение летательных аппаратов на малой высоте

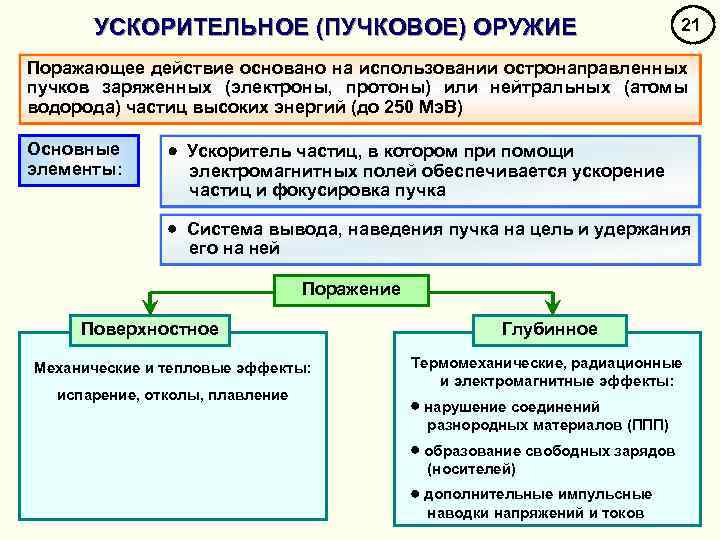

УСКОРИТЕЛЬНОЕ (ПУЧКОВОЕ) ОРУЖИЕ 21 Поражающее действие основано на использовании остронаправленных пучков заряженных (электроны, протоны) или нейтральных (атомы водорода) частиц высоких энергий (до 250 Мэ. В) Основные элементы: Ускоритель частиц, в котором при помощи электромагнитных полей обеспечивается ускорение частиц и фокусировка пучка Система вывода, наведения пучка на цель и удержания его на ней Поражение Поверхностное Механические и тепловые эффекты: испарение, отколы, плавление Глубинное Термомеханические, радиационные и электромагнитные эффекты: нарушение соединений разнородных материалов (ППП) образование свободных зарядов (носителей) дополнительные импульсные наводки напряжений и токов

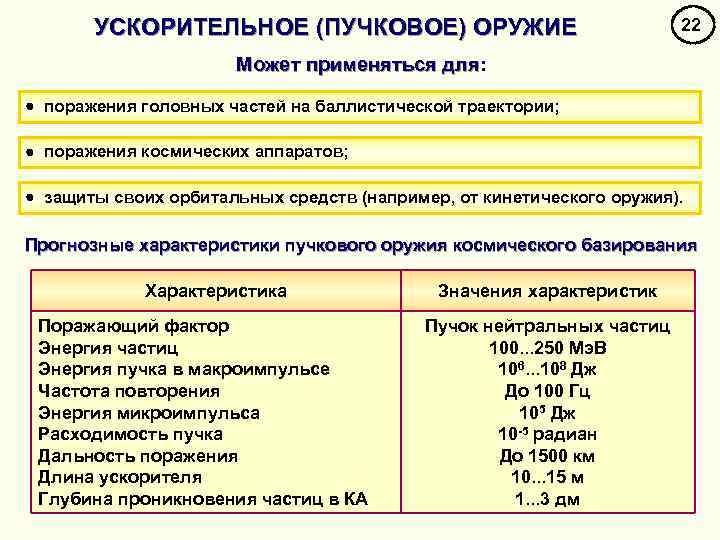

УСКОРИТЕЛЬНОЕ (ПУЧКОВОЕ) ОРУЖИЕ 22 Может применяться для: для поражения головных частей на баллистической траектории; поражения космических аппаратов; защиты своих орбитальных средств (например, от кинетического оружия). Прогнозные характеристики пучкового оружия космического базирования Характеристика Поражающий фактор Энергия частиц Энергия пучка в макроимпульсе Частота повторения Энергия микроимпульса Расходимость пучка Дальность поражения Длина ускорителя Глубина проникновения частиц в КА Значения характеристик Пучок нейтральных частиц 100. . . 250 Мэ. В 106. . . 108 Дж До 100 Гц 105 Дж 10 -5 радиан До 1500 км 10. . . 15 м 1. . . 3 дм

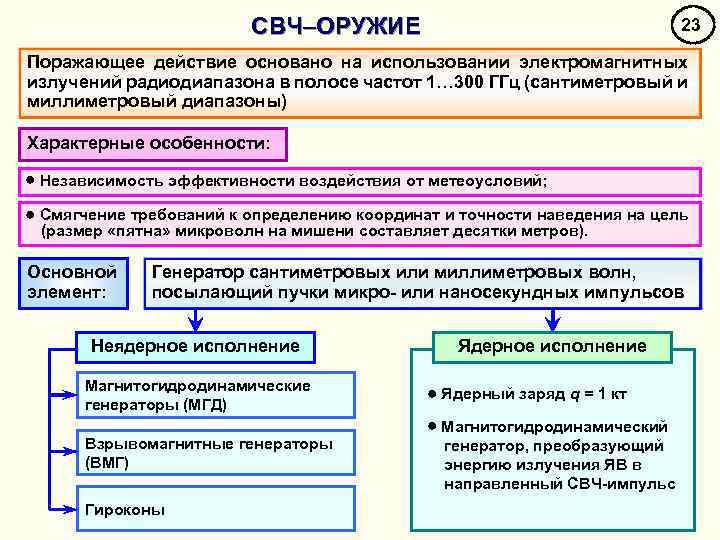

СВЧ–ОРУЖИЕ 23 Поражающее действие основано на использовании электромагнитных излучений радиодиапазона в полосе частот 1… 300 ГГц (сантиметровый и миллиметровый диапазоны) Характерные особенности: Независимость эффективности воздействия от метеоусловий; Смягчение требований к определению координат и точности наведения на цель (размер «пятна» микроволн на мишени составляет десятки метров). Основной элемент: Генератор сантиметровых или миллиметровых волн, посылающий пучки микро- или наносекундных импульсов Неядерное исполнение Магнитогидродинамические генераторы (МГД) Взрывомагнитные генераторы (ВМГ) Гироконы Ядерное исполнение Ядерный заряд q = 1 кт Магнитогидродинамический генератор, преобразующий энергию излучения ЯВ в направленный СВЧ-импульс

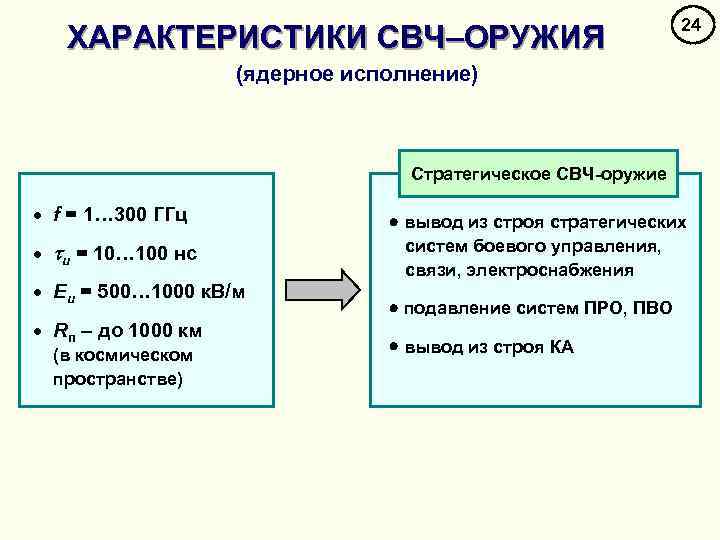

ХАРАКТЕРИСТИКИ СВЧ–ОРУЖИЯ 24 (ядерное исполнение) Стратегическое СВЧ-оружие · f = 1… 300 ГГц вывод из строя стратегических · u = 10… 100 нс систем боевого управления, связи, электроснабжения · Eu = 500… 1000 к. В/м · Rп – до 1000 км (в космическом пространстве) подавление систем ПРО, ПВО вывод из строя КА

ХАРАКТЕРИСТИКИ СВЧ–ОРУЖИЯ 25 (неядерное исполнение) ВМГ-устройства одноразового применения · f – ед. ГГц · u 1 мкс · Eu 10 к. Дж преобразование EВВ EСВЧ · Rп 10 км Тактическое СВЧ-оружие Простота Надежность Приемлемые массогабаритные характеристики оперативно-тактические системы управления, связи, энергоснабжения РЭА и энергосиловые Использование в артиллерийских снарядах, авиабомбах, БЧ ОТР элементы вооружения личный состав

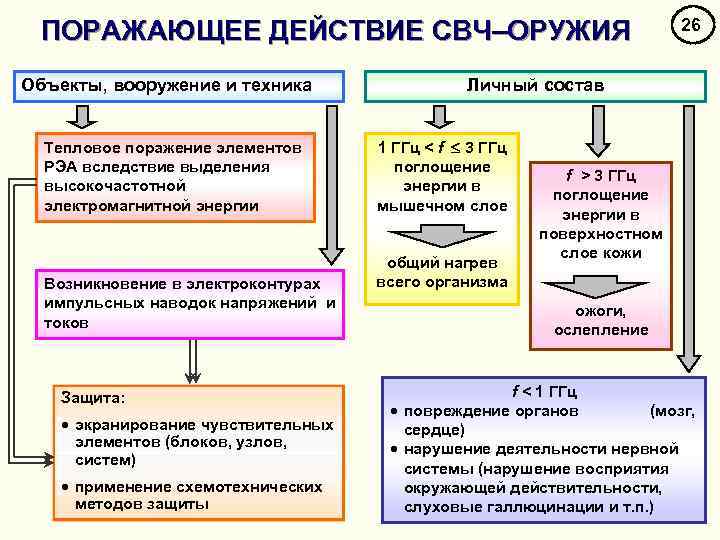

ПОРАЖАЮЩЕЕ ДЕЙСТВИЕ СВЧ–ОРУЖИЯ Объекты, вооружение и техника Тепловое поражение элементов РЭА вследствие выделения высокочастотной электромагнитной энергии Возникновение в электроконтурах импульсных наводок напряжений и токов Защита: · экранирование чувствительных элементов (блоков, узлов, систем) · применение схемотехнических методов защиты 26 Личный состав 1 ГГц < f 3 ГГц поглощение энергии в мышечном слое общий нагрев всего организма f > 3 ГГц поглощение энергии в поверхностном слое кожи ожоги, ослепление f < 1 ГГц · повреждение органов (мозг, сердце) · нарушение деятельности нервной системы (нарушение восприятия окружающей действительности, слуховые галлюцинации и т. п. )

КИНЕТИЧЕСКОЕ ОРУЖИЕ 27 Поражающий эффект возникает за счет кинетической энергии баллистических снарядов или других мелких фрагментарных элементов, разгоняемых до больших скоростей и поражающих цель путем ее механического разрушения Радиус поражения: Rп = v. T При T = 100 с для R = 1000 км: V = 10 км/с Возможности создания больших скоростей Использование ракетного разгонного двигателя Под давлением пороговых газов (выстрел) V = 2… 3 км/с Электромагнитное ускорение «электромагнитная пушка» При a = g -2 с для за = 10 V = 10 км/с: S = 125 м V = 20 км/с: S = 500 м КО космического базирования: · · · 104… 105 · · · «Brilliant pebbles» количество – несколько тыс. шт. высота орбиты – 400… 500 км наклонение орбиты 55… 75 расстояние между перехватчиками – 200… 300 км контролируемая зона в проекции на зеленую поверхность – 40 км дальность обнаружения: РН – 1500… 2000 км КА – до 40000 км масса перехватчика – 5, 5… 7 кг запас топлива – до 5 кг запас скорость – 3… 6 км/с Наземный эшелон КО: МБР «Минитмэн» и «МХ» с 140… 160 перехватчиками в каждой Использование энергии ЯВ ЯЗУ

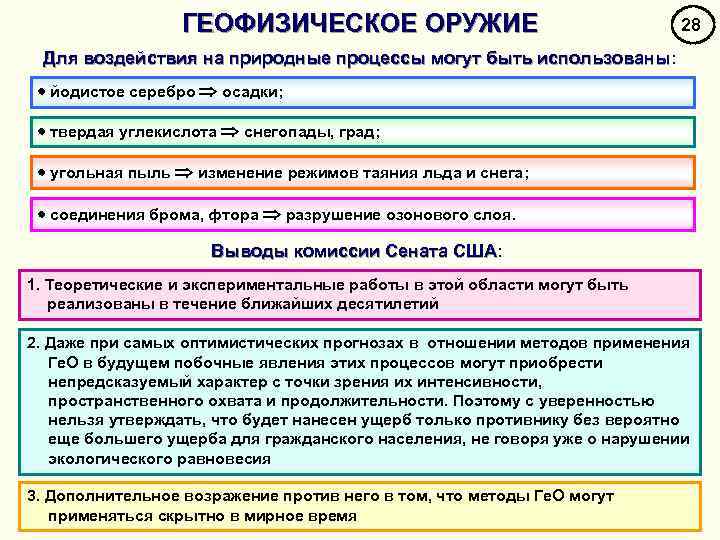

ГЕОФИЗИЧЕСКОЕ ОРУЖИЕ 28 Для воздействия на природные процессы могут быть использованы: использованы йодистое серебро осадки; твердая углекислота снегопады, град; угольная пыль изменение режимов таяния льда и снега; соединения брома, фтора разрушение озонового слоя. Выводы комиссии Сената США: США 1. Теоретические и экспериментальные работы в этой области могут быть реализованы в течение ближайших десятилетий 2. Даже при самых оптимистических прогнозах в отношении методов применения Ге. О в будущем побочные явления этих процессов могут приобрести непредсказуемый характер с точки зрения их интенсивности, пространственного охвата и продолжительности. Поэтому с уверенностью нельзя утверждать, что будет нанесен ущерб только противнику без вероятно еще большего ущерба для гражданского населения, не говоря уже о нарушении экологического равновесия 3. Дополнительное возражение против него в том, что методы Ге. О могут применяться скрытно в мирное время
