Групповое занятие по дисциплине Огневая подготовка ТЕМА

Групповое занятие по дисциплине «Огневая подготовка ТЕМА: « 30 -ММ ПУШКА 2 А 42 »

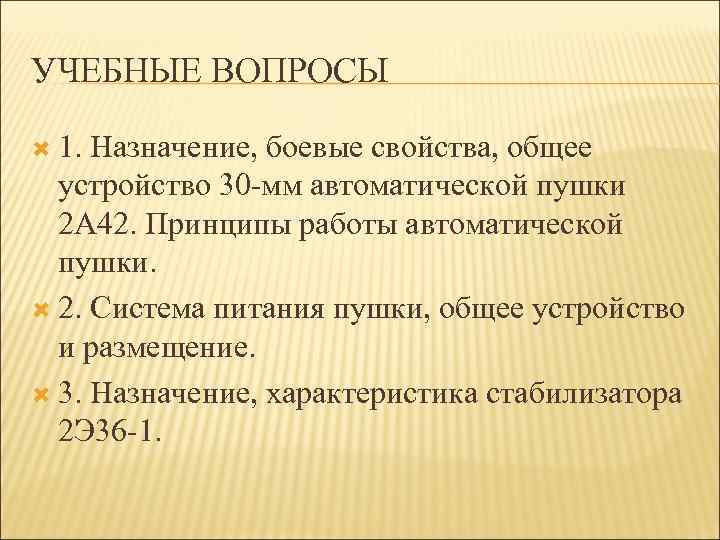

УЧЕБНЫЕ ВОПРОСЫ 1. Назначение, боевые свойства, общее устройство 30 -мм автоматической пушки 2 А 42. Принципы работы автоматической пушки. 2. Система питания пушки, общее устройство и размещение. 3. Назначение, характеристика стабилизатора 2 Э 36 -1.

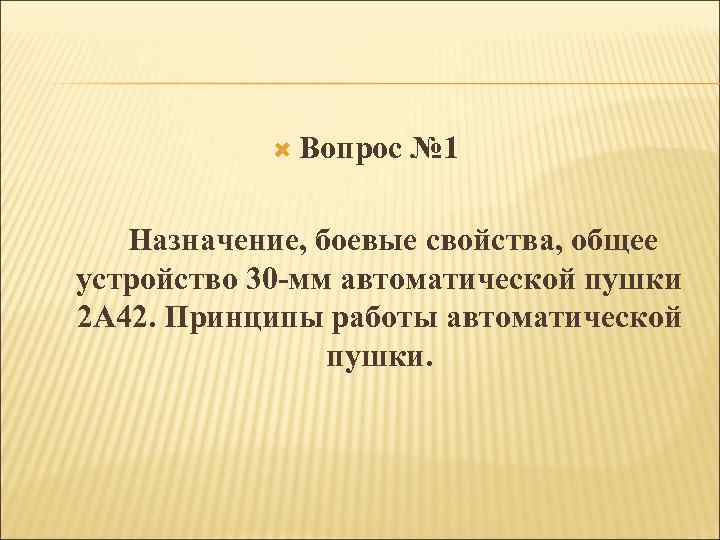

Вопрос № 1 Назначение, боевые свойства, общее устройство 30 -мм автоматической пушки 2 А 42. Принципы работы автоматической пушки.

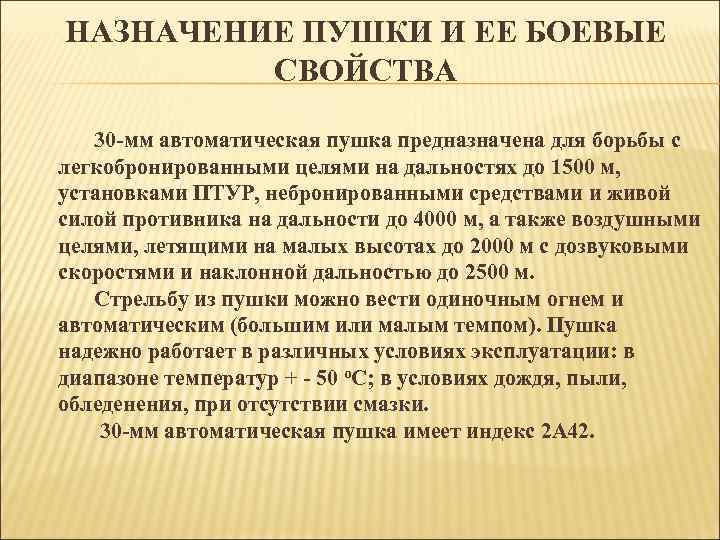

НАЗНАЧЕНИЕ ПУШКИ И ЕЕ БОЕВЫЕ СВОЙСТВА 30 -мм автоматическая пушка предназначена для борьбы с легкобронированными целями на дальностях до 1500 м, установками ПТУР, небронированными средствами и живой силой противника на дальности до 4000 м, а также воздушными целями, летящими на малых высотах до 2000 м с дозвуковыми скоростями и наклонной дальностью до 2500 м. Стрельбу из пушки можно вести одиночным огнем и автоматическим (большим или малым темпом). Пушка надежно работает в различных условиях эксплуатации: в диапазоне температур + - 50 о. С; в условиях дождя, пыли, обледенения, при отсутствии смазки. 30 -мм автоматическая пушка имеет индекс 2 А 42.

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПУШКИ 2 А 42 Калибр, мм 30 Число нарезов 16 Начальная скорость, м/с 960 Темп стрельбы: большой, в/мин не менее 550 малый, в/мин 200 -300 Гарантийная живучесть ствола, выстр. 6000 Масса пушки, кг 115 Масса ствола, кг 38, 5 Усилие отдачи, кн 40 -50

Длина пушки, мм 3027 Прицельная дальность, м ОФЗ, от 4000 БТ 2000 Дальность прямого выстрела, м высота цели 2, 5 м 200 высота цели 1 м 800 Углы обстрела, град. в горизонтальной плоскости 360 в вертикальной плоскости - 7 о + 75 о Боекомплект, выстр. 500

СРАВНИТЕЛЬНЫЕ ХАРАКТЕРИСТИКИ АНАЛОГИЧНЫХ ПУШЕК Характеристики БМП-2 Калибр, мм 30 20 20 25 Боекомплект, шт. Тип снаряда 500 1284 800 500 БТ, ОФЗ БР, ОЗ, БПС БР, ОСКи. Ф БР, ОЗ, БПС 1100 1300 200(570) Дальность стрельбы , м БТ-2000 ОФЗ, от4000 «Мардер» ФРГ АМХ-10 Р Франция Тип стрельбы, выстр. /мин. 600 -800 1000 740 Начальная скорость, м/с 980/960* 1050/1150* 1040/1300* «Брэдли» США

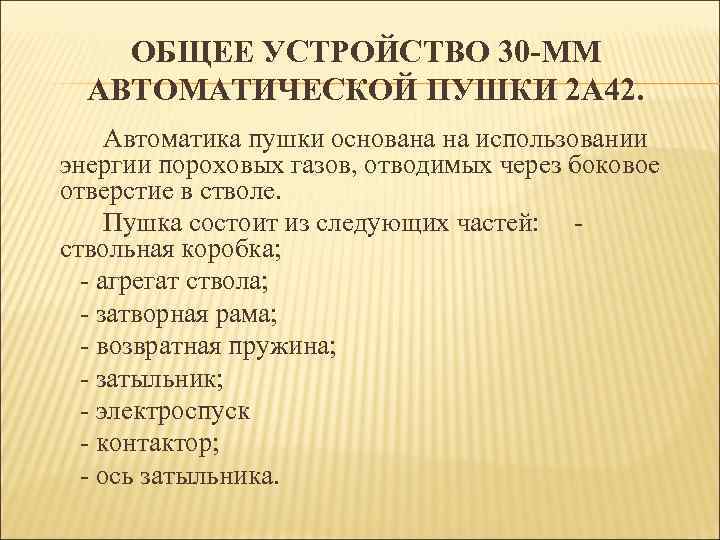

ОБЩЕЕ УСТРОЙСТВО 30 -ММ АВТОМАТИЧЕСКОЙ ПУШКИ 2 А 42. Автоматика пушки основана на использовании энергии пороховых газов, отводимых через боковое отверстие в стволе. Пушка состоит из следующих частей: - ствольная коробка; - агрегат ствола; - затворная рама; - возвратная пружина; - затыльник; - электроспуск - контактор; - ось затыльника.

ОБЩЕЕ УСТРОЙСТВО Рис. 1. Основные узлы пушки: 1 - коробка ствольная 2 - ствол; 3 - рама затворная; 4 - пружина; 5 - затыльник; 6 - электроспуск; 7 - контактор; 8 - ось затыльника; 9 – казенник.

Ствольная коробка Агрегат ствола

Затворная рама Возвратная пружина

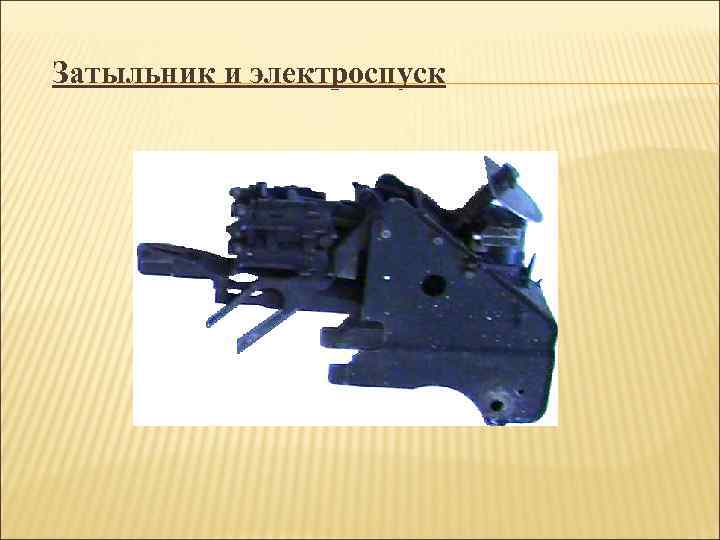

Затыльник и электроспуск

Контактор Ось затыльника

Порядок неполной разборки пушки -отделить контактор; -извлечь электроспуск из затыльника; -отделить затыльник; -отделить возвратную пружину; -отделить затворную раму; -отделить агрегат ствола; -разобрать агрегат ствола; -отделить от ствольной коробки кассету. Сборка осуществляется в обратной последовательности.

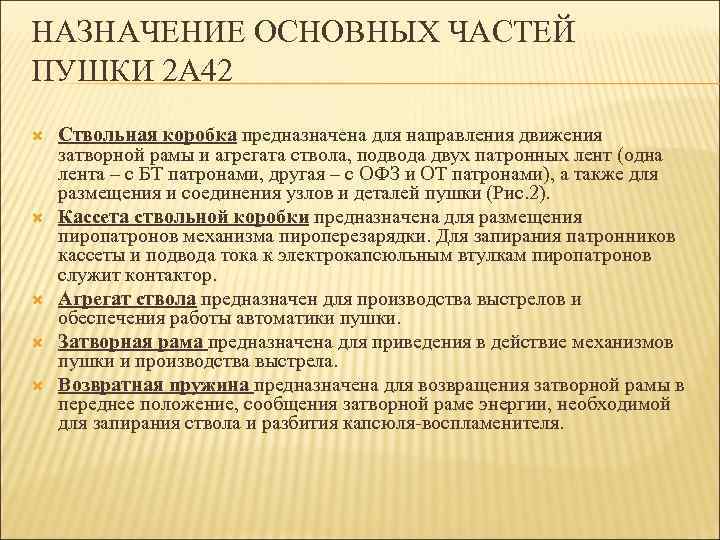

НАЗНАЧЕНИЕ ОСНОВНЫХ ЧАСТЕЙ ПУШКИ 2 А 42 Ствольная коробка предназначена для направления движения затворной рамы и агрегата ствола, подвода двух патронных лент (одна лента – с БТ патронами, другая – с ОФЗ и ОТ патронами), а также для размещения и соединения узлов и деталей пушки (Рис. 2). Кассета ствольной коробки предназначена для размещения пиропатронов механизма пироперезарядки. Для запирания патронников кассеты и подвода тока к электрокапсюльным втулкам пиропатронов служит контактор. Агрегат ствола предназначен для производства выстрелов и обеспечения работы автоматики пушки. Затворная рама предназначена для приведения в действие механизмов пушки и производства выстрела. Возвратная пружина предназначена для возвращения затворной рамы в переднее положение, сообщения затворной раме энергии, необходимой для запирания ствола и разбития капсюля-воспламенителя.

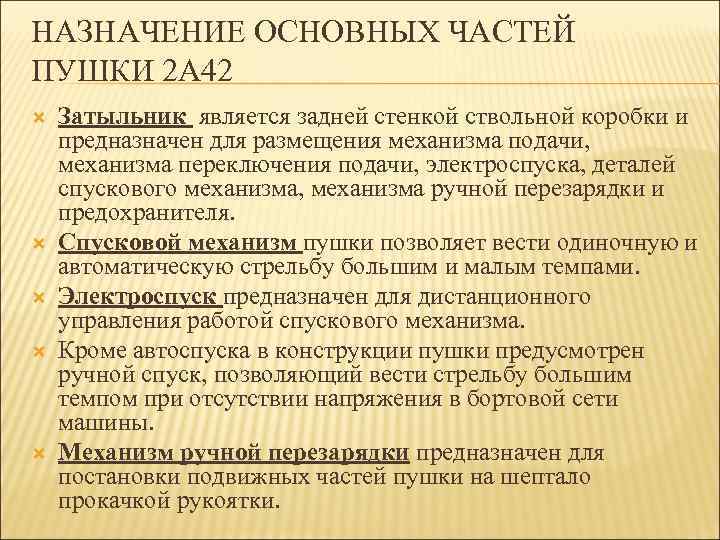

НАЗНАЧЕНИЕ ОСНОВНЫХ ЧАСТЕЙ ПУШКИ 2 А 42 Затыльник является задней стенкой ствольной коробки и предназначен для размещения механизма подачи, механизма переключения подачи, электроспуска, деталей спускового механизма, механизма ручной перезарядки и предохранителя. Спусковой механизм пушки позволяет вести одиночную и автоматическую стрельбу большим и малым темпами. Электроспуск предназначен для дистанционного управления работой спускового механизма. Кроме автоспуска в конструкции пушки предусмотрен ручной спуск, позволяющий вести стрельбу большим темпом при отсутствии напряжения в бортовой сети машины. Механизм ручной перезарядки предназначен для постановки подвижных частей пушки на шептало прокачкой рукоятки.

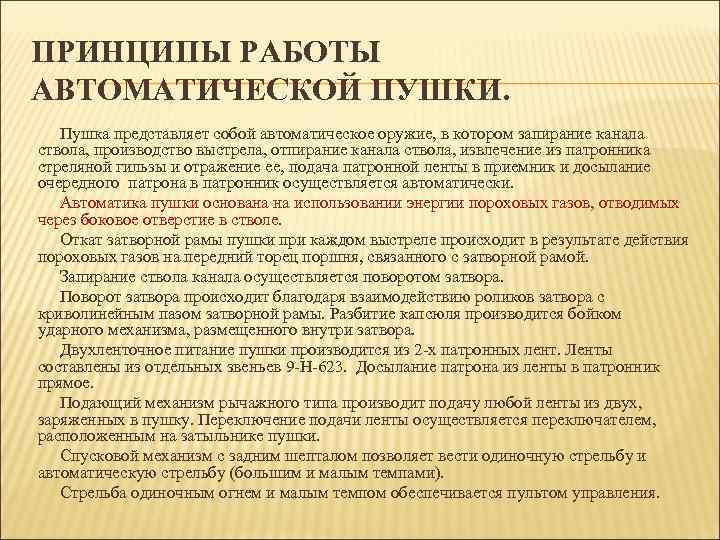

ПРИНЦИПЫ РАБОТЫ АВТОМАТИЧЕСКОЙ ПУШКИ. Пушка представляет собой автоматическое оружие, в котором запирание канала ствола, производство выстрела, отпирание канала ствола, извлечение из патронника стреляной гильзы и отражение ее, подача патронной ленты в приемник и досылание очередного патрона в патронник осуществляется автоматически. Автоматика пушки основана на использовании энергии пороховых газов, отводимых через боковое отверстие в стволе. Откат затворной рамы пушки при каждом выстреле происходит в результате действия пороховых газов на передний торец поршня, связанного с затворной рамой. Запирание ствола канала осуществляется поворотом затвора. Поворот затвора происходит благодаря взаимодействию роликов затвора с криволинейным пазом затворной рамы. Разбитие капсюля производится бойком ударного механизма, размещенного внутри затвора. Двухленточное питание пушки производится из 2 -х патронных лент. Ленты составлены из отдельных звеньев 9 -Н-623. Досылание патрона из ленты в патронник прямое. Подающий механизм рычажного типа производит подачу любой ленты из двух, заряженных в пушку. Переключение подачи ленты осуществляется переключателем, расположенным на затыльнике пушки. Спусковой механизм с задним шепталом позволяет вести одиночную стрельбу и автоматическую стрельбу (большим и малым темпами). Стрельба одиночным огнем и малым темпом обеспечивается пультом управления.

Перезаряжение пушки производится с помощью механизма ручной перезарядки или дистанционно с помощью пиропатронов. Перед стрельбой затворная рама находится на шептале. Открытие огня осуществляется снятием затворной рамы с шептала дистанционно с помощью электроспуска. В конструкции пушки предусмотрен ручной дублер, позволяющий вести стрельбу при отсутствии электрического тока. В этом случае стрельба может вестись только большим темпом. Возвратная рама под действием возвратно-боевой пружины накатывается вперед, посылает патрон в патронник, запирает канал ствола и разбивает капсюль-воспламенитель. При откате из патронника извлекается стреляная гильза и происходит подача очередного патрона на линию досылания. При следующем накате происходит отражение стреляной гильзы. При ведении огня большим темпом шептало, находится в поднятом положении на протяжении всего времени нажатия на кнопку стрельбы или ручной дублер. При этом затворная рама свободно проходит под шепталом и после отката идет в очередной накат. Большой темп стрельбы обеспечивается кинематикой пушки и энергетическими возможностями газового двигателя. При ведении огня малым темпом пульт управления при постоянно нажатой кнопке стрельбы периодически подает напряжение на электроспуск, а затворная рама после каждого выстрела «садится» на шептало и ожидает очередного срабатывания электроспуска. Прекращение стрельбы при большом и малом темпах осуществляется после отпускания кнопки стрельбы. При одиночной стрельбе пульт управления при нажатии кнопки стрельбы подает один импульс напряжения. Для производства следующего выстрела необходимо отпустить и снова нажать на кнопку стрельбы.

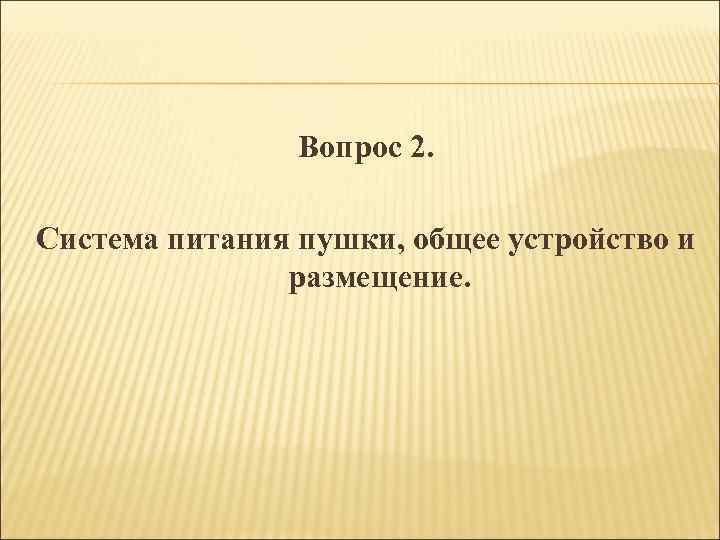

Вопрос 2. Система питания пушки, общее устройство и размещение.

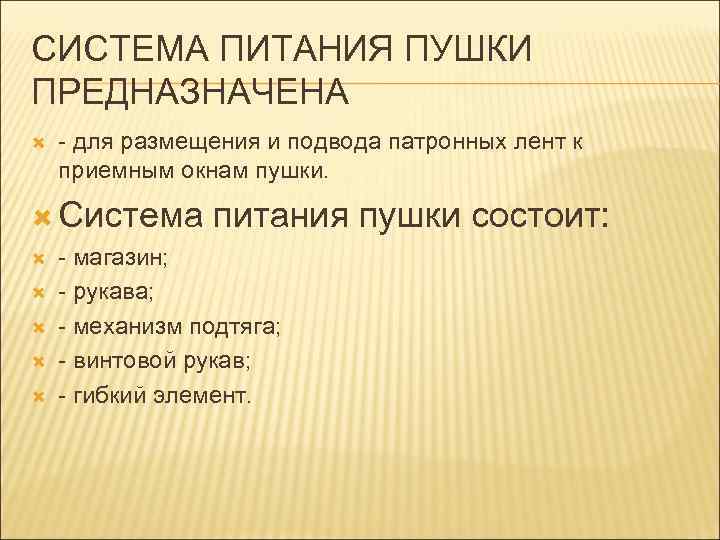

СИСТЕМА ПИТАНИЯ ПУШКИ ПРЕДНАЗНАЧЕНА - для размещения и подвода патронных лент к приемным окнам пушки. Система питания пушки состоит: - магазин; - рукава; - механизм подтяга; - винтовой рукав; - гибкий элемент.

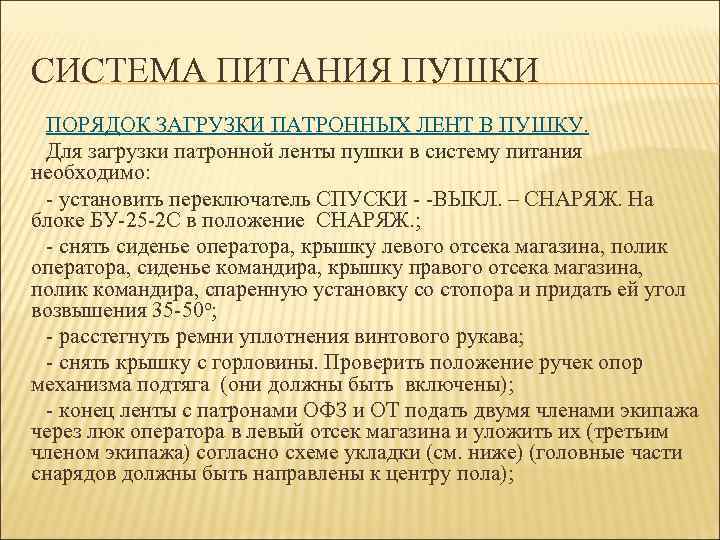

СИСТЕМА ПИТАНИЯ ПУШКИ ПОРЯДОК ЗАГРУЗКИ ПАТРОННЫХ ЛЕНТ В ПУШКУ. Для загрузки патронной ленты пушки в систему питания необходимо: - установить переключатель СПУСКИ - -ВЫКЛ. – СНАРЯЖ. На блоке БУ-25 -2 С в положение СНАРЯЖ. ; - снять сиденье оператора, крышку левого отсека магазина, полик оператора, сиденье командира, крышку правого отсека магазина, полик командира, спаренную установку со стопора и придать ей угол возвышения 35 -50 о; - расстегнуть ремни уплотнения винтового рукава; - снять крышку с горловины. Проверить положение ручек опор механизма подтяга (они должны быть включены); - конец ленты с патронами ОФЗ и ОТ подать двумя членами экипажа через люк оператора в левый отсек магазина и уложить их (третьим членом экипажа) согласно схеме укладки (см. ниже) (головные части снарядов должны быть направлены к центру пола);

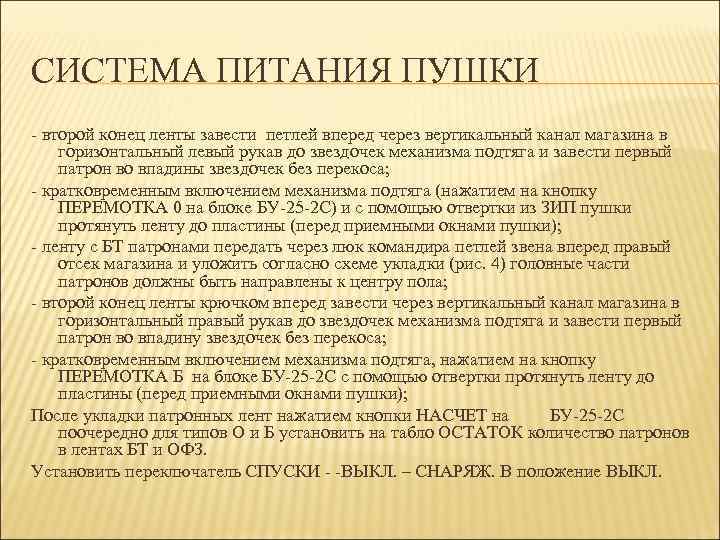

СИСТЕМА ПИТАНИЯ ПУШКИ - второй конец ленты завести петлей вперед через вертикальный канал магазина в горизонтальный левый рукав до звездочек механизма подтяга и завести первый патрон во впадины звездочек без перекоса; - кратковременным включением механизма подтяга (нажатием на кнопку ПЕРЕМОТКА 0 на блоке БУ-25 -2 С) и с помощью отвертки из ЗИП пушки протянуть ленту до пластины (перед приемными окнами пушки); - ленту с БТ патронами передать через люк командира петлей звена вперед правый отсек магазина и уложить согласно схеме укладки (рис. 4) головные части патронов должны быть направлены к центру пола; - второй конец ленты крючком вперед завести через вертикальный канал магазина в горизонтальный правый рукав до звездочек механизма подтяга и завести первый патрон во впадину звездочек без перекоса; - кратковременным включением механизма подтяга, нажатием на кнопку ПЕРЕМОТКА Б на блоке БУ-25 -2 С с помощью отвертки протянуть ленту до пластины (перед приемными окнами пушки); После укладки патронных лент нажатием кнопки НАСЧЕТ на БУ-25 -2 С поочередно для типов О и Б установить на табло ОСТАТОК количество патронов в лентах БТ и ОФЗ. Установить переключатель СПУСКИ - -ВЫКЛ. – СНАРЯЖ. В положение ВЫКЛ.

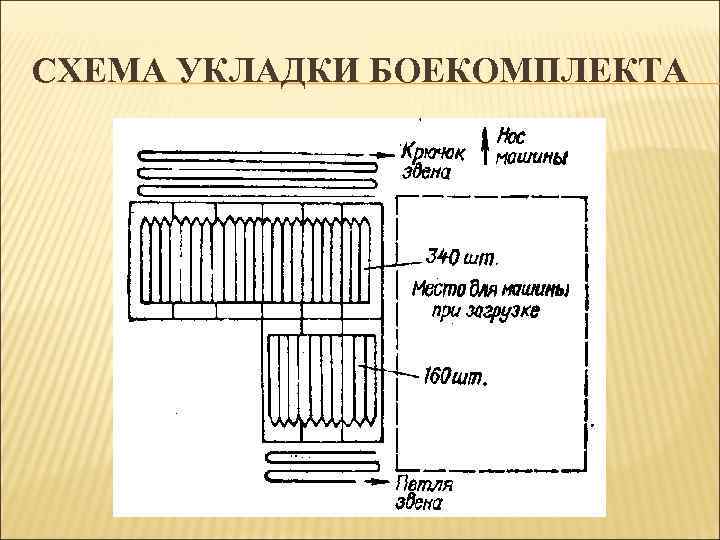

СХЕМА УКЛАДКИ БОЕКОМПЛЕКТА

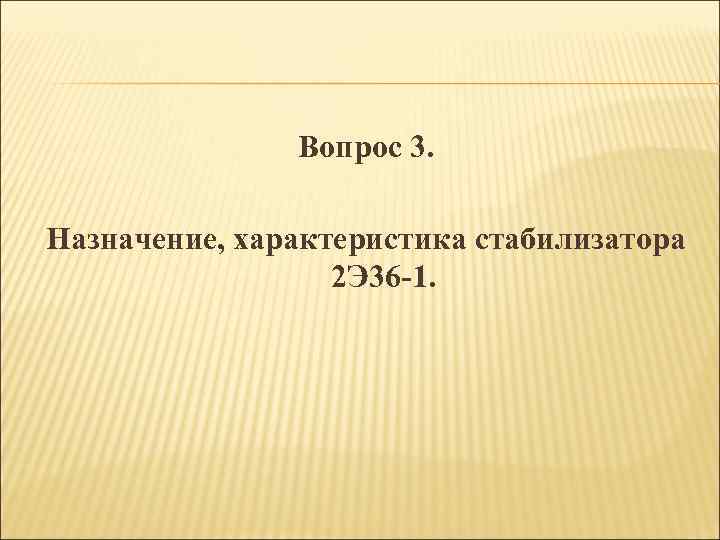

Вопрос 3. Назначение, характеристика стабилизатора 2 Э 36 -1.

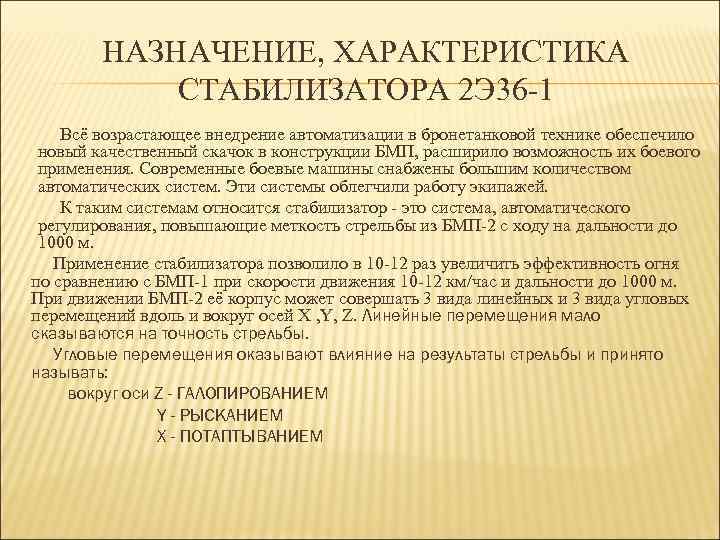

НАЗНАЧЕНИЕ, ХАРАКТЕРИСТИКА СТАБИЛИЗАТОРА 2 Э 36 -1 Всё возрастающее внедрение автоматизации в бронетанковой технике обеспечило новый качественный скачок в конструкции БМП, расширило возможность их боевого применения. Современные боевые машины снабжены большим количеством автоматических систем. Эти системы облегчили работу экипажей. К таким системам относится стабилизатор - это система, автоматического регулирования, повышающие меткость стрельбы из БМП-2 с ходу на дальности до 1000 м. Применение стабилизатора позволило в 10 -12 раз увеличить эффективность огня по сравнению с БМП-1 при скорости движения 10 -12 км/час и дальности до 1000 м. При движении БМП-2 её корпус может совершать 3 вида линейных и 3 вида угловых перемещений вдоль и вокруг осей X , Y, Z. Линейные перемещения мало сказываются на точность стрельбы. Угловые перемещения оказывают влияние на результаты стрельбы и принято называть: вокруг оси Z - ГАЛОПИРОВАНИЕМ Y - РЫСКАНИЕМ X - ПОТАПТЫВАНИЕМ

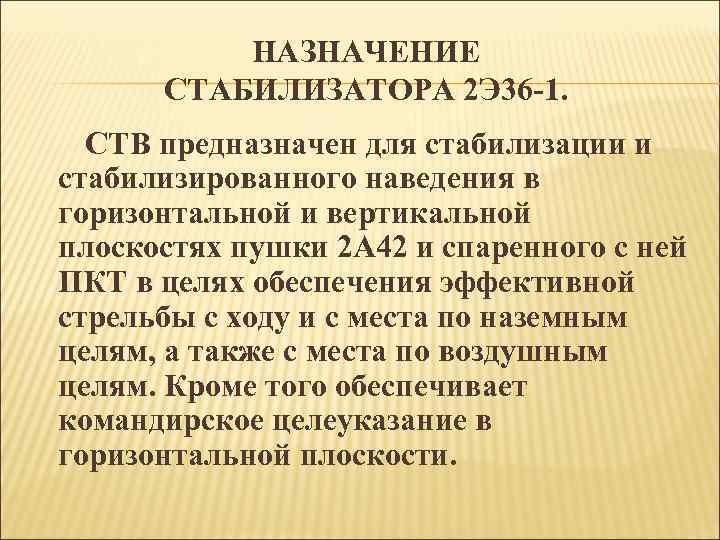

НАЗНАЧЕНИЕ СТАБИЛИЗАТОРА 2 Э 36 -1. СТВ предназначен для стабилизации и стабилизированного наведения в горизонтальной и вертикальной плоскостях пушки 2 А 42 и спаренного с ней ПКТ в целях обеспечения эффективной стрельбы с ходу и с места по наземным целям, а также с места по воздушным целям. Кроме того обеспечивает командирское целеуказание в горизонтальной плоскости.

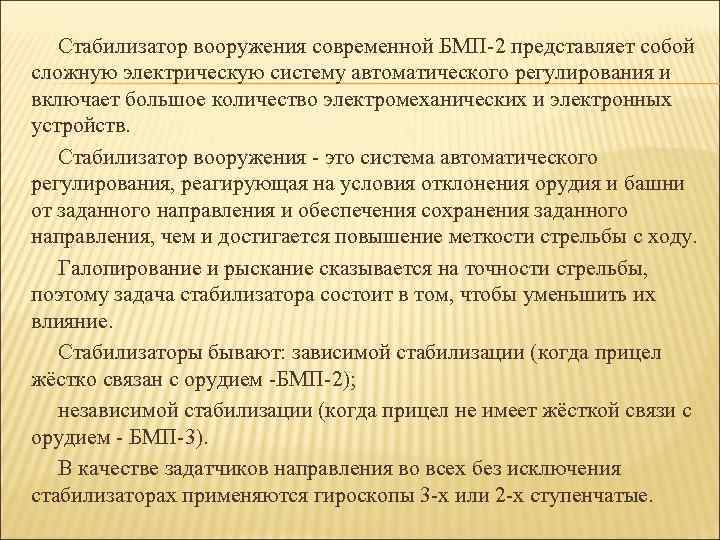

Стабилизатор вооружения современной БМП-2 представляет собой сложную электрическую систему автоматического регулирования и включает большое количество электромеханических и электронных устройств. Стабилизатор вооружения - это система автоматического регулирования, реагирующая на условия отклонения орудия и башни от заданного направления и обеспечения сохранения заданного направления, чем и достигается повышение меткости стрельбы с ходу. Галопирование и рыскание сказывается на точности стрельбы, поэтому задача стабилизатора состоит в том, чтобы уменьшить их влияние. Стабилизаторы бывают: зависимой стабилизации (когда прицел жёстко связан с орудием -БМП-2); независимой стабилизации (когда прицел не имеет жёсткой связи с орудием - БМП-3). В качестве задатчиков направления во всех без исключения стабилизаторах применяются гироскопы 3 -х или 2 -х ступенчатые.

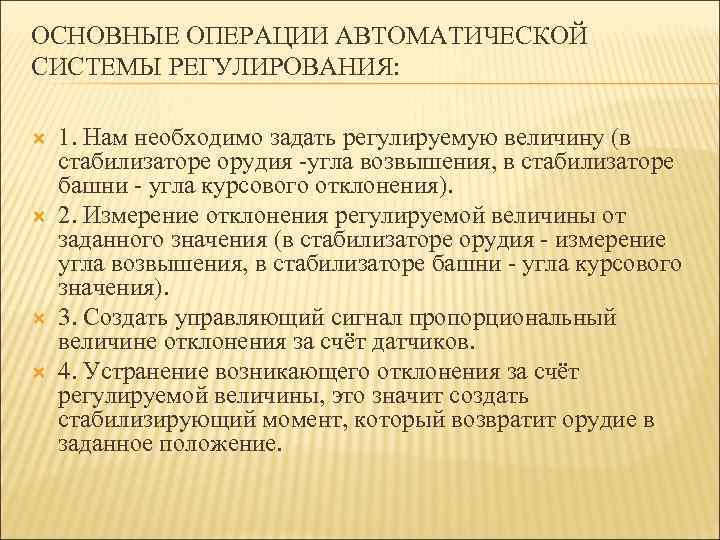

ОСНОВНЫЕ ОПЕРАЦИИ АВТОМАТИЧЕСКОЙ СИСТЕМЫ РЕГУЛИРОВАНИЯ: 1. Нам необходимо задать регулируемую величину (в стабилизаторе орудия -угла возвышения, в стабилизаторе башни - угла курсового отклонения). 2. Измерение отклонения регулируемой величины от заданного значения (в стабилизаторе орудия - измерение угла возвышения, в стабилизаторе башни - угла курсового значения). 3. Создать управляющий сигнал пропорциональный величине отклонения за счёт датчиков. 4. Устранение возникающего отклонения за счёт регулируемой величины, это значит создать стабилизирующий момент, который возвратит орудие в заданное положение.

СОСТАВ СТАБИЛИЗАТОРА 2 Э 36 -1. 3 гиротахометра (ГТ-ВН, ГТ-ГН и гиротахометра компенсационного привода ВН, ГТ-К); тахометр (ТГ); блок управления (БУ); 2 усилителя мощности (УМ-ВН, УМ-ГН); 2 пульта управления (ПУ-О, ПУ-К); прибор целеуказания (ГИДУ); преобразователь тока (ПТ-20 Ц-Ш); фильтр питания; 2 исполнительных двигателя (ЭДМ-20, ЭДМ-14). Кроме того, при работе стабилизатора используются следующие узлы электрооборудования машины: конечные выключатели ограничения снижения и возвышения спаренной установки, конечный выключатель угла возвышения 35°, конечный выключатель стопора пушки, конечный выключатель стопора башни, конечные выключатели люков механика-водителя и десантников.
