ГРУППА КОМПАНИЙ СИСТЕМЫ И ТЕХНОЛОГИИ Решение задач Розничного

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» Решение задач Розничного и Оптового рынков электроэнергии на безе оборудования и программного обеспечения производства ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ» ИНФОРМАЦИОННАЯ ПРЕЗЕНТАЦИЯ

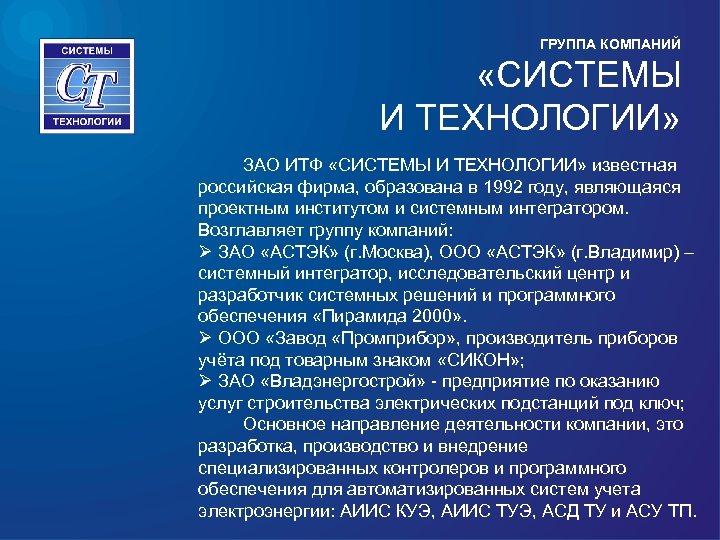

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ» известная российская фирма, образована в 1992 году, являющаяся проектным институтом и системным интегратором. Возглавляет группу компаний: Ø ЗАО «АСТЭК» (г. Москва), ООО «АСТЭК» (г. Владимир) – системный интегратор, исследовательский центр и разработчик системных решений и программного обеспечения «Пирамида 2000» . Ø ООО «Завод «Промприбор» , производитель приборов учёта под товарным знаком «СИКОН» ; Ø ЗАО «Владэнергострой» - предприятие по оказанию услуг строительства электрических подстанций под ключ; Основное направление деятельности компании, это разработка, производство и внедрение специализированных контролеров и программного обеспечения для автоматизированных систем учета электроэнергии: АИИС КУЭ, АИИС ТУЭ, АСД ТУ и АСУ ТП.

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ» — проектный институт и системный интегратор ЗАО «ВЛАДЭНЕРГОСТРОЙ» — предприятие по строительству электрических подстанций под ключ ООО «ЗАВОД „ПРОМПРИБОР“» — производитель приборов учёта под торговой маркой «СИКОН» ЗАО «АСТЭК» , ООО «АСТЭК» — системный интегратор, исследовательский центр и разработчик системных решений и программного обеспечения

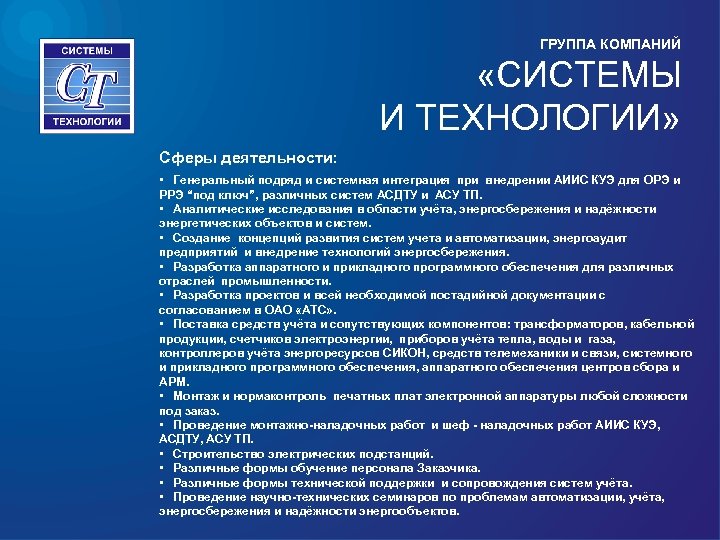

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» Сферы деятельности: • Генеральный подряд и системная интеграция при внедрении АИИС КУЭ для ОРЭ и РРЭ “под ключ”, различных систем АСДТУ и АСУ ТП. • Аналитические исследования в области учёта, энергосбережения и надёжности энергетических объектов и систем. • Создание концепций развития систем учета и автоматизации, энергоаудит предприятий и внедрение технологий энергосбережения. • Разработка аппаратного и прикладного программного обеспечения для различных отраслей промышленности. • Разработка проектов и всей необходимой постадийной документации с согласованием в ОАО «АТС» . • Поставка средств учёта и сопутствующих компонентов: трансформаторов, кабельной продукции, счетчиков электроэнергии, приборов учёта тепла, воды и газа, контроллеров учёта энергоресурсов СИКОН, средств телемеханики и связи, системного и прикладного программного обеспечения, аппаратного обеспечения центров сбора и АРМ. • Монтаж и нормаконтроль печатных плат электронной аппаратуры любой сложности под заказ. • Проведение монтажно-наладочных работ и шеф - наладочных работ АИИС КУЭ, АСДТУ, АСУ ТП. • Строительство электрических подстанций. • Различные формы обучение персонала Заказчика. • Различные формы технической поддержки и сопровождения систем учёта. • Проведение научно-технических семинаров по проблемам автоматизации, учёта, энергосбережения и надёжности энергообъектов.

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» Лицензии на право деятельности:

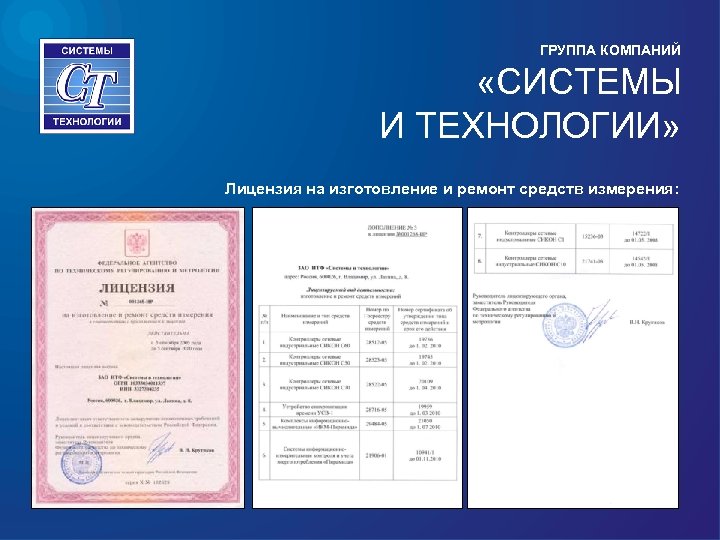

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» Лицензия на изготовление и ремонт средств измерения:

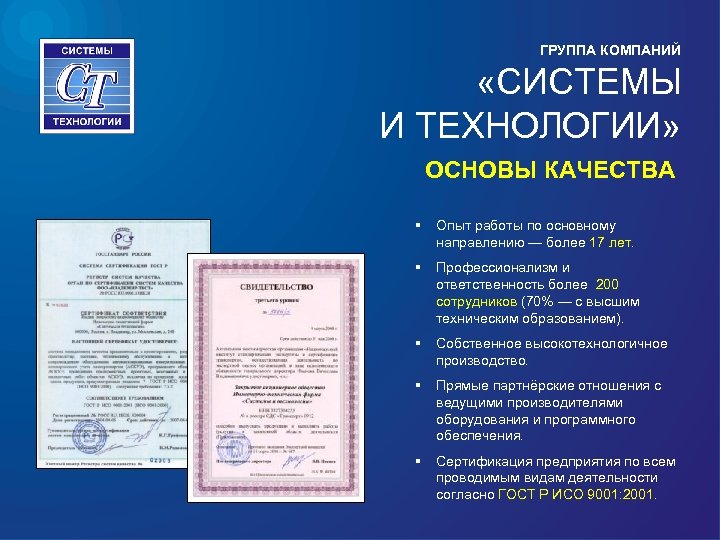

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» ОСНОВЫ КАЧЕСТВА § Опыт работы по основному направлению — более 17 лет. § Профессионализм и ответственность более 200 сотрудников (70% — с высшим техническим образованием). § Собственное высокотехнологичное производство. § Прямые партнёрские отношения с ведущими производителями оборудования и программного обеспечения. § Сертификация предприятия по всем проводимым видам деятельности согласно ГОСТ Р ИСО 9001: 2001.

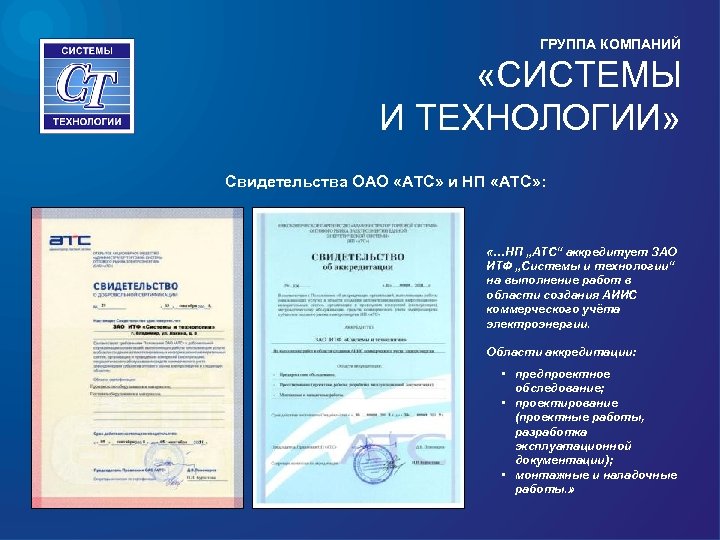

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» Свидетельства ОАО «АТС» и НП «АТС» : «…НП „АТС“ аккредитует ЗАО ИТФ „Системы и технологии“ на выполнение работ в области создания АИИС коммерческого учёта электроэнергии. Области аккредитации: • предпроектное обследование; • проектирование (проектные работы, разработка эксплуатационной документации); • монтажные и наладочные работы. »

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» ИИС «Пирамида»

ИИС «Пирамида» Основные сведения ИИС «Пирамида» предназначена для измерений и коммерческого (технического) учёта электрической энергии и мощности, а также автоматизированного сбора, накопления, обработки, хранения и отображения информации об энергопотреблении. Область применения ИИС «Пирамида» : генерирующие и сетевые компании, энергетические объекты, промышленные и приравненные к ним предприятия, мелкомоторные потребители, бытовые потребители и другие энергопотребляющие (энергопоставляющие) предприятия, компании и организации всех форм собственности и ведомственной принадлежности. ИИС «Пирамида» имеет сертификат утверждения типа средств измерений, позволяющий значительно упростить процедуру аттестации единичных АИИС, создаваемых на её основе.

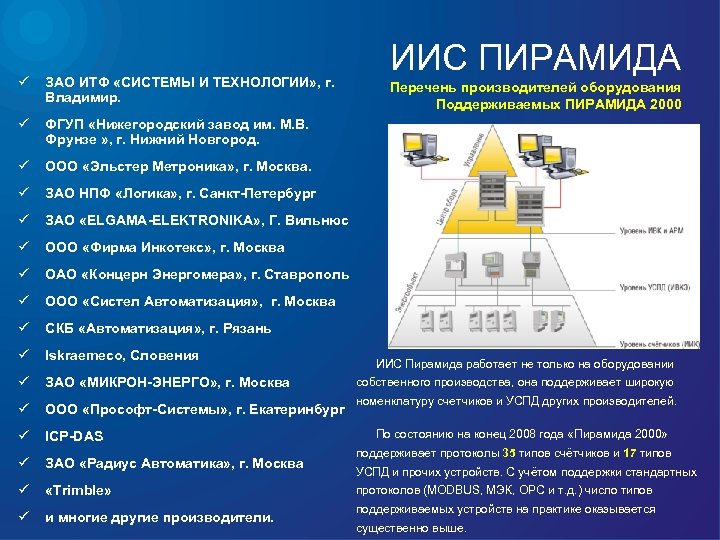

ü ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ» , г. Владимир. ü ФГУП «Нижегородский завод им. М. В. Фрунзе » , г. Нижний Новгород. ü ООО «Эльстер Метроника» , г. Москва. ü ЗАО НПФ «Логика» , г. Санкт-Петербург ü ЗАО «ELGAMA-ELEKTRONIKA» , Г. Вильнюс ü ООО «Фирма Инкотекс» , г. Москва ü ОАО «Концерн Энергомера» , г. Ставрополь ü ООО «Систел Автоматизация» , г. Москва ü СКБ «Автоматизация» , г. Рязань ü Iskraemeco, Словения ü ЗАО «МИКРОН-ЭНЕРГО» , г. Москва ü ООО «Прософт-Системы» , г. Екатеринбург ü ICP-DAS ü ЗАО «Радиус Автоматика» , г. Москва ü «Trimble» ü и многие другие производители. ИИС ПИРАМИДА Перечень производителей оборудования Поддерживаемых ПИРАМИДА 2000 ИИС Пирамида работает не только на оборудовании собственного производства, она поддерживает широкую номенклатуру счетчиков и УСПД других производителей. По состоянию на конец 2008 года «Пирамида 2000» поддерживает протоколы 35 типов счётчиков и 17 типов УСПД и прочих устройств. С учётом поддержки стандартных протоколов (MODBUS, МЭК, OPC и т. д. ) число типов поддерживаемых устройств на практике оказывается существенно выше.

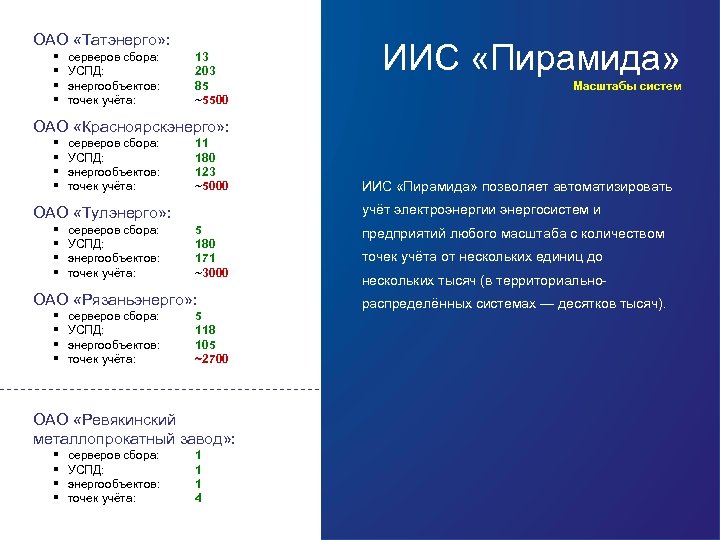

ОАО «Татэнерго» : § § серверов сбора: УСПД: энергообъектов: точек учёта: 13 203 85 ~5500 ИИС «Пирамида» Масштабы систем ОАО «Красноярскэнерго» : § § серверов сбора: УСПД: энергообъектов: точек учёта: 11 180 123 ~5000 учёт электроэнергии энергосистем и ОАО «Тулэнерго» : § § серверов сбора: УСПД: энергообъектов: точек учёта: 5 180 171 ~3000 ОАО «Рязаньэнерго» : § § серверов сбора: УСПД: энергообъектов: точек учёта: 5 118 105 ~2700 ОАО «Ревякинский металлопрокатный завод» : § § серверов сбора: УСПД: энергообъектов: точек учёта: ИИС «Пирамида» позволяет автоматизировать 1 1 1 4 предприятий любого масштаба с количеством точек учёта от нескольких единиц до нескольких тысяч (в территориальнораспределённых системах — десятков тысяч).

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» Оборудование ИИС

СЕТЕВОЙ ИНДУСТРИАЛЬНЫЙ КОНТРОЛЛЕР СИКОН С 70 УСПД для территориальнораспределённых систем § цифровых каналов учёта — до 96; § групп учёта — до 48; § временных тарифных зон — до 12; § последовательных интерфейсов — 8; § совместимость с основными типами счётчиков; § наличие модификации со встроенным пультом оператора; § ведение журналов событий.

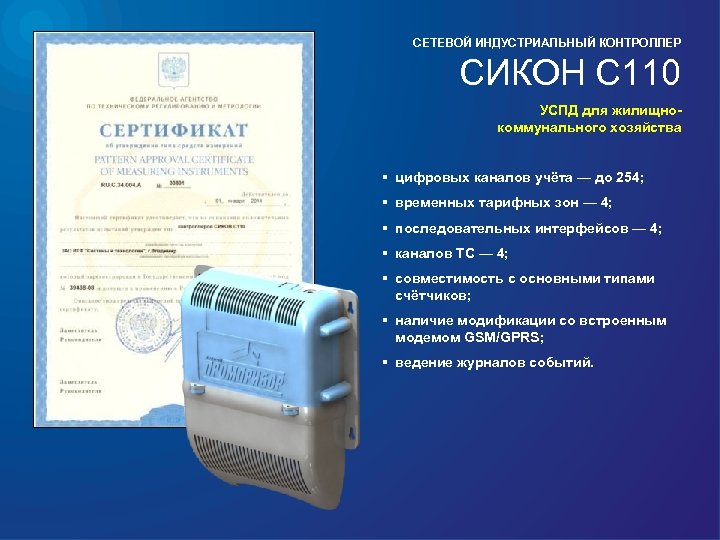

СЕТЕВОЙ ИНДУСТРИАЛЬНЫЙ КОНТРОЛЛЕР СИКОН С 110 УСПД для жилищнокоммунального хозяйства § цифровых каналов учёта — до 254; § временных тарифных зон — 4; § последовательных интерфейсов — 4; § каналов ТС — 4; § совместимость с основными типами счётчиков; § наличие модификации со встроенным модемом GSM/GPRS; § ведение журналов событий.

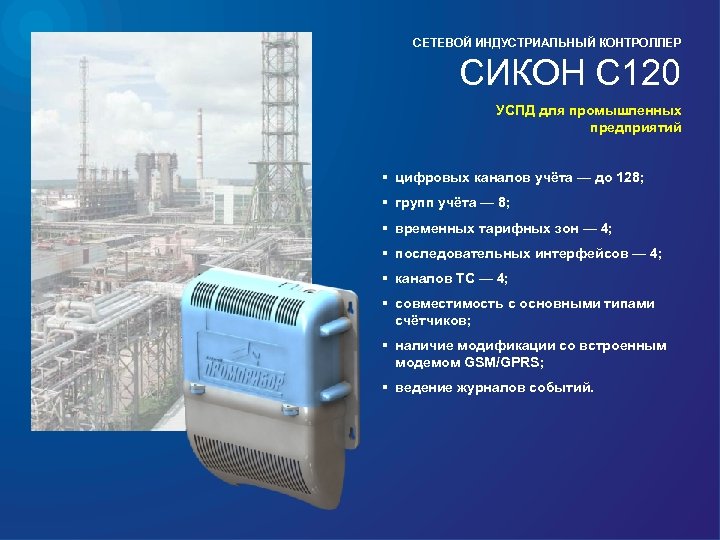

СЕТЕВОЙ ИНДУСТРИАЛЬНЫЙ КОНТРОЛЛЕР СИКОН С 120 УСПД для промышленных предприятий § цифровых каналов учёта — до 128; § групп учёта — 8; § временных тарифных зон — 4; § последовательных интерфейсов — 4; § каналов ТС — 4; § совместимость с основными типами счётчиков; § наличие модификации со встроенным модемом GSM/GPRS; § ведение журналов событий.

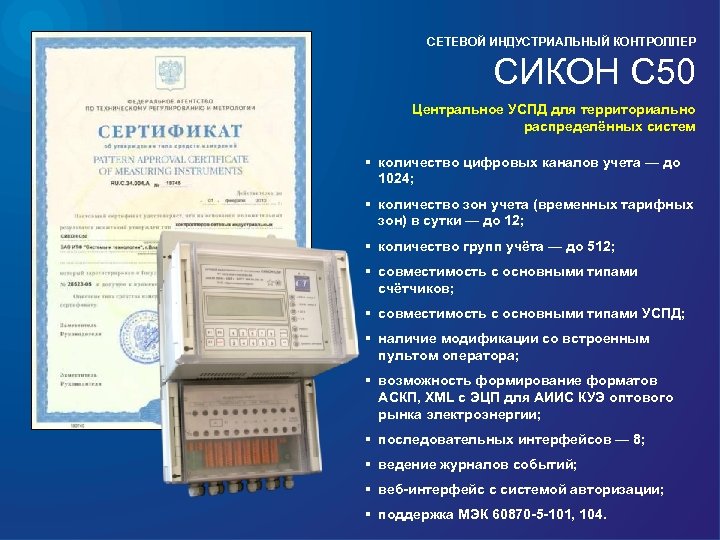

СЕТЕВОЙ ИНДУСТРИАЛЬНЫЙ КОНТРОЛЛЕР СИКОН С 50 Центральное УСПД для территориально распределённых систем § количество цифровых каналов учета — до 1024; § количество зон учета (временных тарифных зон) в сутки — до 12; § количество групп учёта — до 512; § совместимость с основными типами счётчиков; § совместимость с основными типами УСПД; § наличие модификации со встроенным пультом оператора; § возможность формирование форматов АСКП, ХМL с ЭЦП для АИИС КУЭ оптового рынка электроэнергии; § последовательных интерфейсов — 8; § ведение журналов событий; § веб-интерфейс с системой авторизации; § поддержка МЭК 60870 -5 -101, 104.

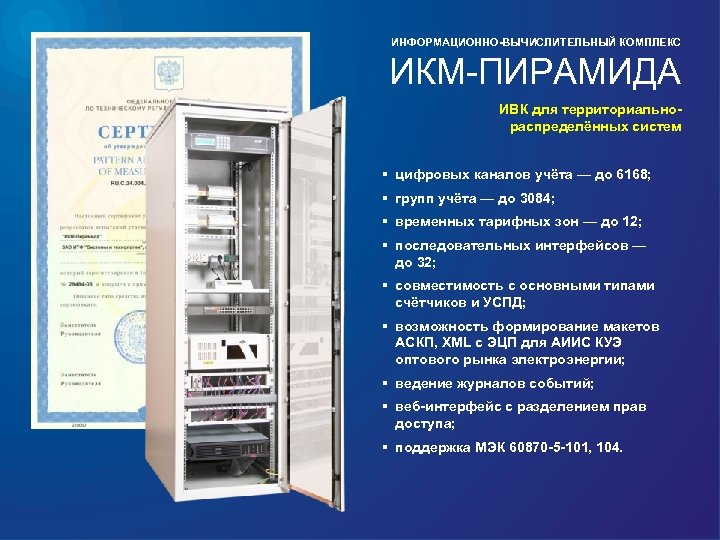

ИНФОРМАЦИОННО-ВЫЧИСЛИТЕЛЬНЫЙ КОМПЛЕКС ИКМ-ПИРАМИДА ИВК для территориальнораспределённых систем § цифровых каналов учёта — до 6168; § групп учёта — до 3084; § временных тарифных зон — до 12; § последовательных интерфейсов — до 32; § совместимость с основными типами счётчиков и УСПД; § возможность формирование макетов АСКП, ХМL с ЭЦП для АИИС КУЭ оптового рынка электроэнергии; § ведение журналов событий; § веб-интерфейс с разделением прав доступа; § поддержка МЭК 60870 -5 -101, 104.

УСТРОЙСТВО СИНХРОНИЗАЦИИ ВРЕМЕНИ УСВ-1 Устройство для ведения единого времени АИИС КУЭ (СОЕВ) Устройство предназначено для измерения (формирования, счёта) текущих значений времени и даты (с коррекцией времени по сигналам проверки времени « 6 точек» или по сигналам навигационных систем ГЛОНАСС / GPS) и передачи этих данных через последовательный интерфейс в устройства АИИС для установки или корректировки текущих значений времени и даты. § Выпускается в двух конструктивных решениях. § Допускаемая абсолютная погрешность синхронизации фронта выходного импульса 1 Гц к шкале координированного времени UTC — 0… 0, 5 секунды. § Допускаемая абсолютная погрешность формирования (хранения) шкалы времени при отсутствии коррекции по сигналам проверки времени — ± 1 секунда в сутки.

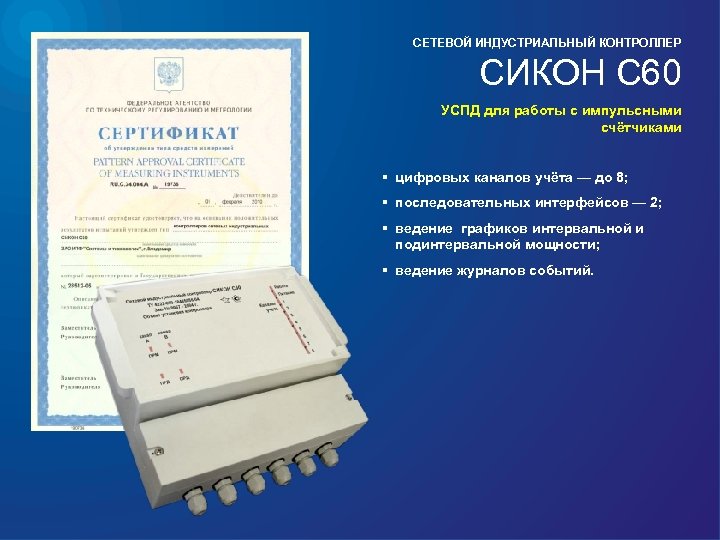

СЕТЕВОЙ ИНДУСТРИАЛЬНЫЙ КОНТРОЛЛЕР СИКОН С 60 УСПД для работы с импульсными счётчиками § цифровых каналов учёта — до 8; § последовательных интерфейсов — 2; § ведение графиков интервальной и подинтервальной мощности; § ведение журналов событий.

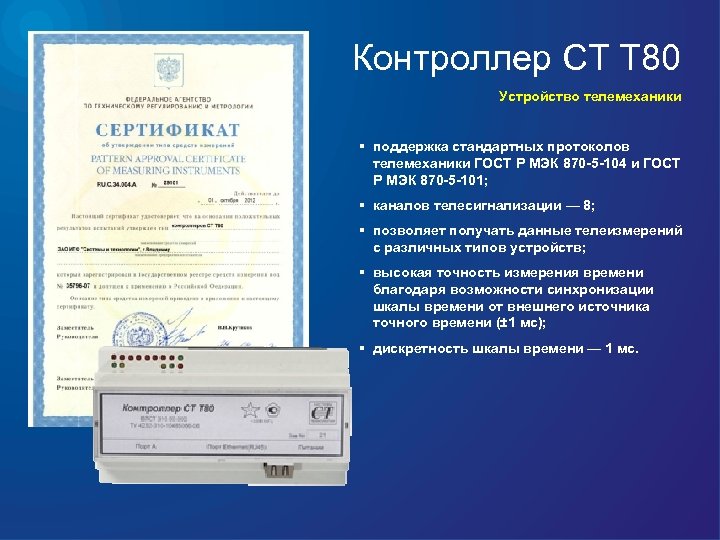

Контроллер СТ Т 80 Устройство телемеханики § поддержка стандартных протоколов телемеханики ГОСТ Р МЭК 870 -5 -104 и ГОСТ Р МЭК 870 -5 -101; § каналов телесигнализации — 8; § позволяет получать данные телеизмерений с различных типов устройств; § высокая точность измерения времени благодаря возможности синхронизации шкалы времени от внешнего источника точного времени (± 1 мс); § дискретность шкалы времени — 1 мс.

Модуль ТУ Устройство телемеханики § количество каналов телеуправления — до 16; § возможность удалённого переключения через внешний интерфейс; § встроенный контроль переключений.

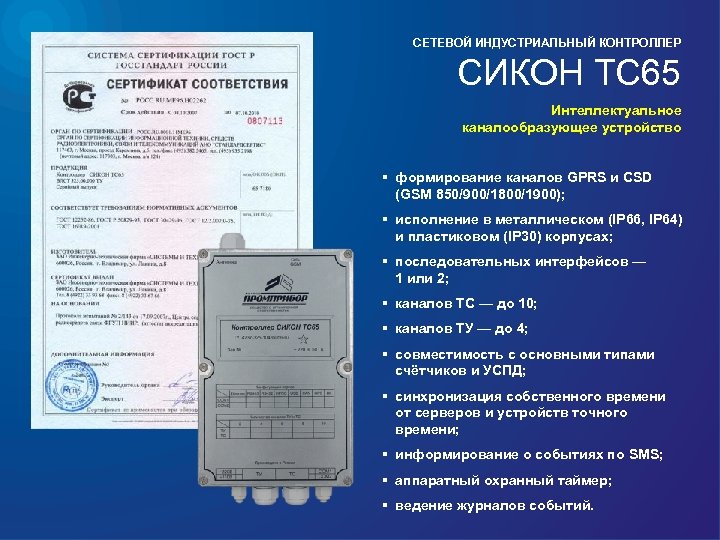

СЕТЕВОЙ ИНДУСТРИАЛЬНЫЙ КОНТРОЛЛЕР СИКОН ТС 65 Интеллектуальное каналообразующее устройство § формирование каналов GPRS и CSD (GSM 850/900/1800/1900); § исполнение в металлическом (IP 66, IP 64) и пластиковом (IP 30) корпусах; § последовательных интерфейсов — 1 или 2; § каналов ТС — до 10; § каналов ТУ — до 4; § совместимость с основными типами счётчиков и УСПД; § синхронизация собственного времени от серверов и устройств точного времени; § информирование о событиях по SMS; § аппаратный охранный таймер; § ведение журналов событий.

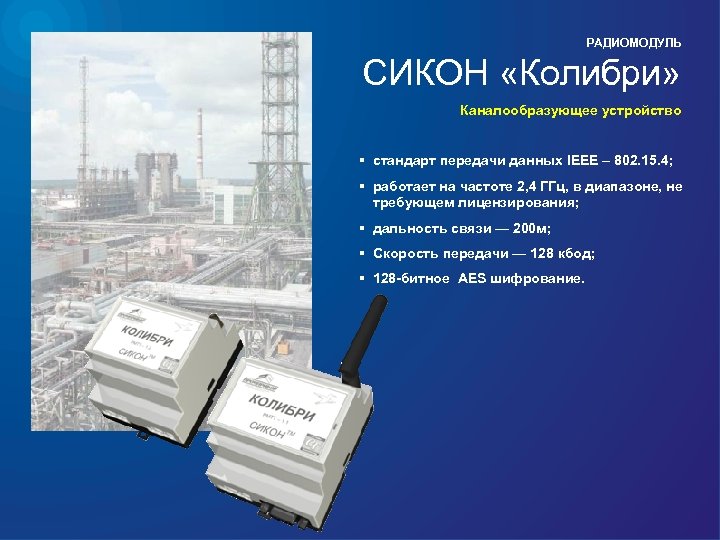

РАДИОМОДУЛЬ СИКОН «Колибри» Каналообразующее устройство § стандарт передачи данных IEEE – 802. 15. 4; § работает на частоте 2, 4 ГГц, в диапазоне, не требующем лицензирования; § дальность связи — 200 м; § Скорость передачи — 128 кбод; § 128 -битное AES шифрование.

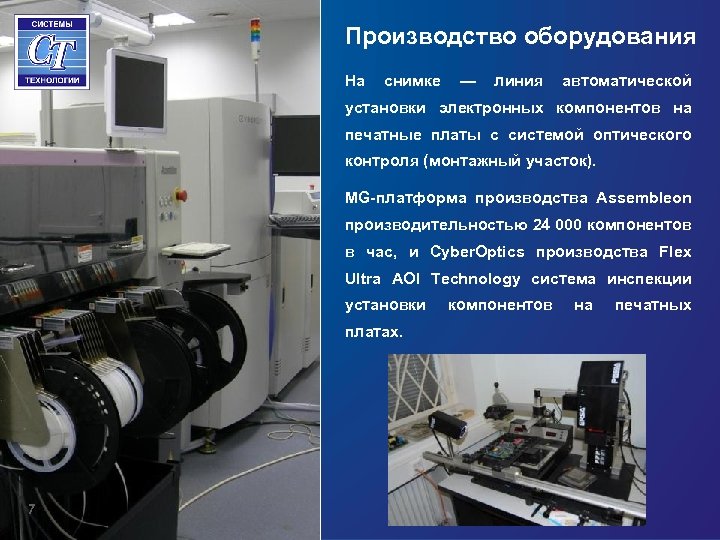

Производство оборудования На снимке — линия автоматической установки электронных компонентов на печатные платы с системой оптического контроля (монтажный участок). MG-платформа производства Assembleon производительностью 24 000 компонентов в час, и Cyber. Optics производства Flex Ultra AOI Technology система инспекции установки платах. 7 компонентов на печатных

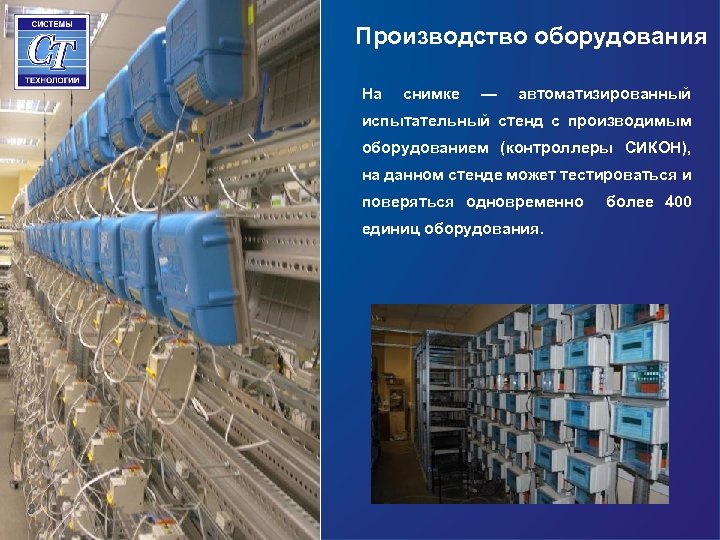

Производство оборудования На снимке — автоматизированный испытательный стенд с производимым оборудованием (контроллеры СИКОН), на данном стенде может тестироваться и поверяться одновременно единиц оборудования. 8 более 400

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» Программное обеспечение «Пирамида 2000»

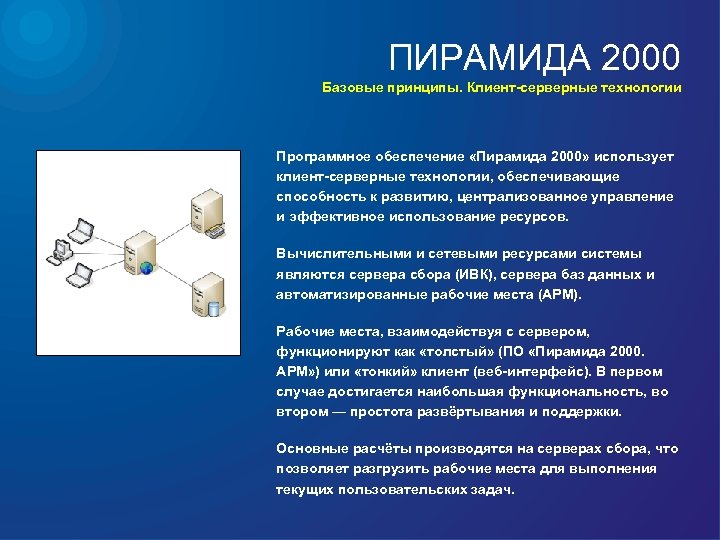

ПИРАМИДА 2000 Базовые принципы. Клиент-серверные технологии Программное обеспечение «Пирамида 2000» использует клиент-серверные технологии, обеспечивающие способность к развитию, централизованное управление и эффективное использование ресурсов. Вычислительными и сетевыми ресурсами системы являются сервера сбора (ИВК), сервера баз данных и автоматизированные рабочие места (АРМ). Рабочие места, взаимодействуя с сервером, функционируют как «толстый» (ПО «Пирамида 2000. АРМ» ) или «тонкий» клиент (веб-интерфейс). В первом случае достигается наибольшая функциональность, во втором — простота развёртывания и поддержки. Основные расчёты производятся на серверах сбора, что позволяет разгрузить рабочие места для выполнения текущих пользовательских задач.

ПИРАМИДА 2000 Базовые принципы. Модульность Как серверная, так и клиентская составляющие программного обеспечения «Пирамида 2000» построены по модульному принципу. Модульность, основным преимуществом которой является способность системы к обновлению и наращиванию функционала, в частности, позволяет: § в кратчайшие сроки обеспечить поддержку нового устройства (драйвер нового счётчика создаётся за 2— 3 месяца); § развернуть конфигурацию, оптимальную для конкретного объекта внедрения (потребности небольшого предприятия и энергосистемы различны).

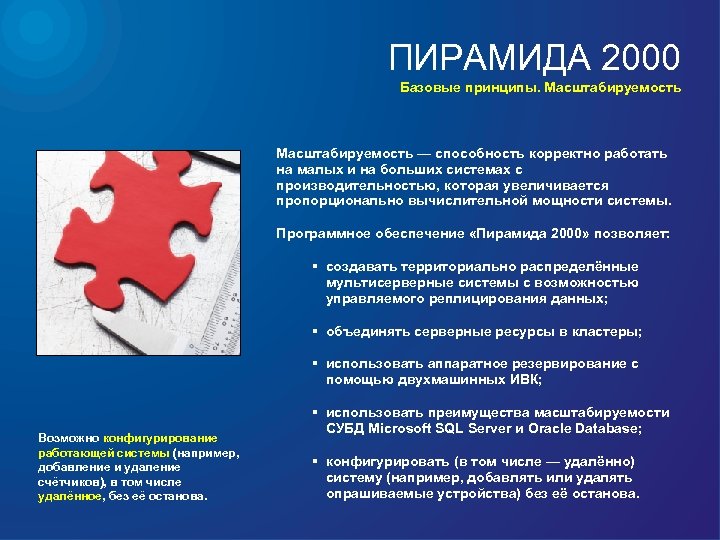

ПИРАМИДА 2000 Базовые принципы. Масштабируемость — способность корректно работать на малых и на больших системах с производительностью, которая увеличивается пропорционально вычислительной мощности системы. Программное обеспечение «Пирамида 2000» позволяет: § создавать территориально распределённые мультисерверные системы с возможностью управляемого реплицирования данных; § объединять серверные ресурсы в кластеры; § использовать аппаратное резервирование с помощью двухмашинных ИВК; Возможно конфигурирование работающей системы (например, добавление и удаление счётчиков), в том числе удалённое, без её останова. § использовать преимущества масштабируемости СУБД Microsoft SQL Server и Oracle Database; § конфигурировать (в том числе — удалённо) систему (например, добавлять или удалять опрашиваемые устройства) без её останова.

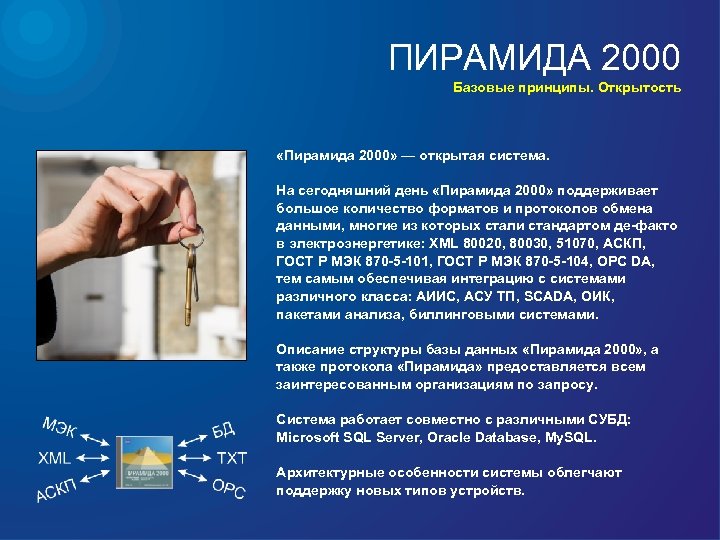

ПИРАМИДА 2000 Базовые принципы. Открытость «Пирамида 2000» — открытая система. На сегодняшний день «Пирамида 2000» поддерживает большое количество форматов и протоколов обмена данными, многие из которых стали стандартом де-факто в электроэнергетике: XML 80020, 80030, 51070, АСКП, ГОСТ Р МЭК 870 -5 -101, ГОСТ Р МЭК 870 -5 -104, OPC DA, тем самым обеспечивая интеграцию с системами различного класса: АИИС, АСУ ТП, SCADA, ОИК, пакетами анализа, биллинговыми системами. Описание структуры базы данных «Пирамида 2000» , а также протокола «Пирамида» предоставляется всем заинтересованным организациям по запросу. Система работает совместно с различными СУБД: Microsoft SQL Server, Oracle Database, My. SQL. Архитектурные особенности системы облегчают поддержку новых типов устройств.

ПИРАМИДА 2000 Основные функции • автоматизированный и оперативный опрос приборов учёта; • обеспечение единого времени системы (СОЕВ); • контрольный доступ к приборам учёта; • контроль наличия собираемых данных в системе; • контроль событий приборов учёта и системы в целом; • ручной ввод информации в систему; • интеграция и обмен данными с внешними системами; • расчёт баланса (небаланса), отпуска (потребления) и потерь электрической энергии (ЭЭ); • прогноз отпуска (потребления) ЭЭ; • контроль отпуска (потребления) ЭЭ (мощности); • формирование отчётных и печатных материалов; • формирование пользовательского интерфейса; • администрирование и управление системой.

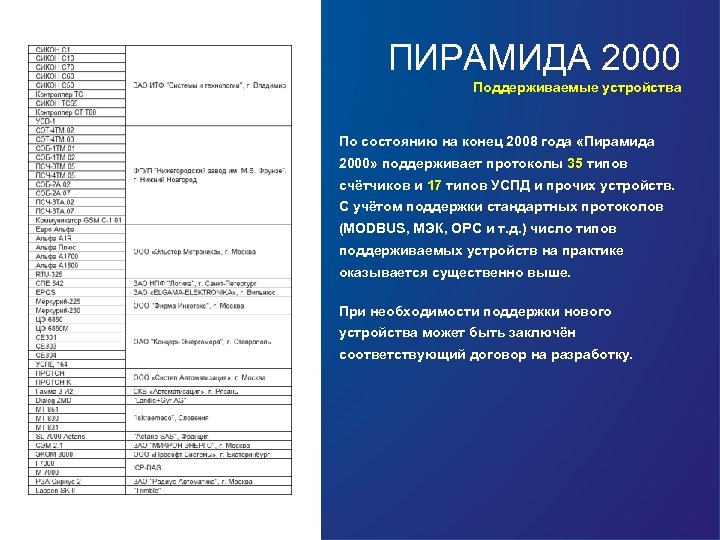

ПИРАМИДА 2000 Поддерживаемые устройства По состоянию на конец 2008 года «Пирамида 2000» поддерживает протоколы 35 типов счётчиков и 17 типов УСПД и прочих устройств. С учётом поддержки стандартных протоколов (MODBUS, МЭК, OPC и т. д. ) число типов поддерживаемых устройств на практике оказывается существенно выше. При необходимости поддержки нового устройства может быть заключён соответствующий договор на разработку.

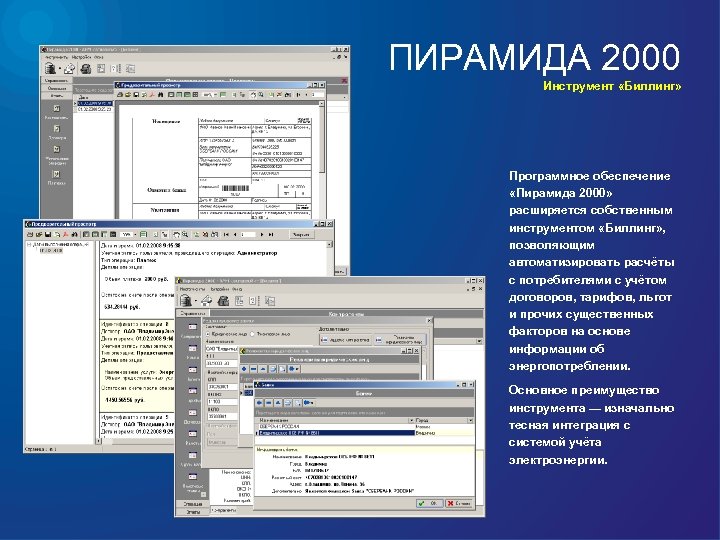

ПИРАМИДА 2000 Инструмент «Биллинг» Программное обеспечение «Пирамида 2000» расширяется собственным инструментом «Биллинг» , позволяющим автоматизировать расчёты с потребителями с учётом договоров, тарифов, льгот и прочих существенных факторов на основе информации об энергопотреблении. Основное преимущество инструмента — изначально тесная интеграция с системой учёта электроэнергии.

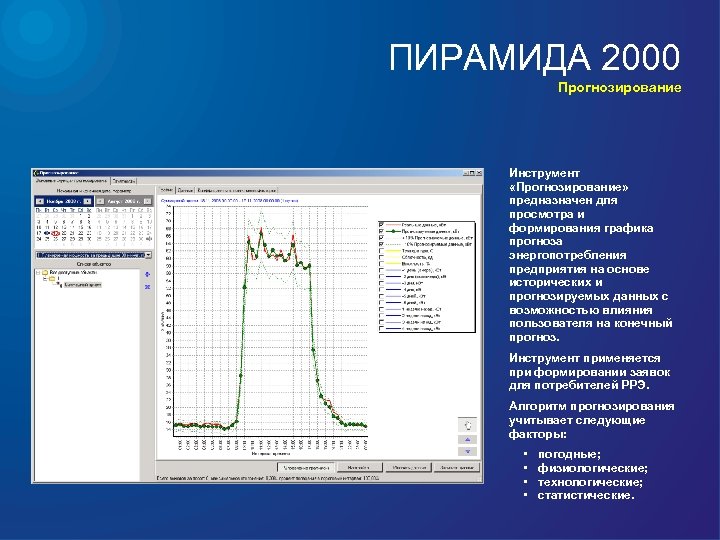

ПИРАМИДА 2000 Прогнозирование Инструмент «Прогнозирование» предназначен для просмотра и формирования графика прогноза энергопотребления предприятия на основе исторических и прогнозируемых данных с возможностью влияния пользователя на конечный прогноз. Инструмент применяется при формировании заявок для потребителей РРЭ. Алгоритм прогнозирования учитывает следующие факторы: • • погодные; физиологические; технологические; статистические.

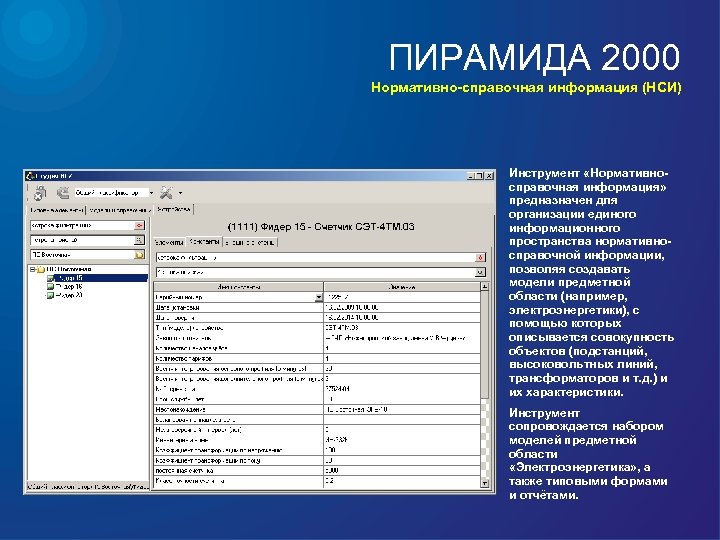

ПИРАМИДА 2000 Нормативно-справочная информация (НСИ) Инструмент «Нормативносправочная информация» предназначен для организации единого информационного пространства нормативносправочной информации, позволяя создавать модели предметной области (например, электроэнергетики), с помощью которых описывается совокупность объектов (подстанций, высоковольтных линий, трансформаторов и т. д. ) и их характеристики. Инструмент сопровождается набором моделей предметной области «Электроэнергетика» , а также типовыми формами и отчётами.

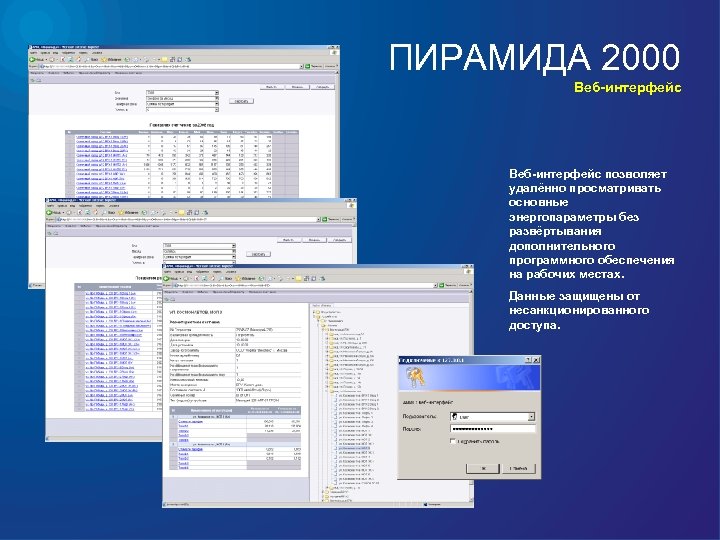

ПИРАМИДА 2000 Веб-интерфейс позволяет удалённо просматривать основные энергопараметры без развёртывания дополнительного программного обеспечения на рабочих местах. Данные защищены от несанкционированного доступа.

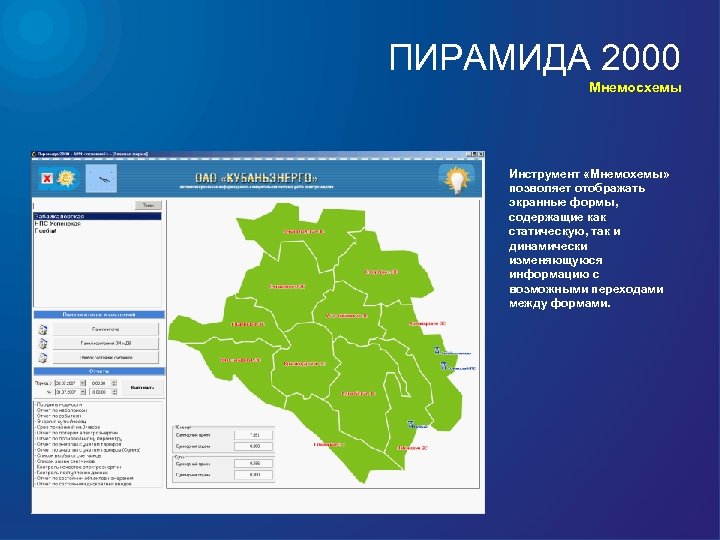

ПИРАМИДА 2000 Мнемосхемы Инструмент «Мнемохемы» позволяет отображать экранные формы, содержащие как статическую, так и динамически изменяющуюся информацию с возможными переходами между формами.

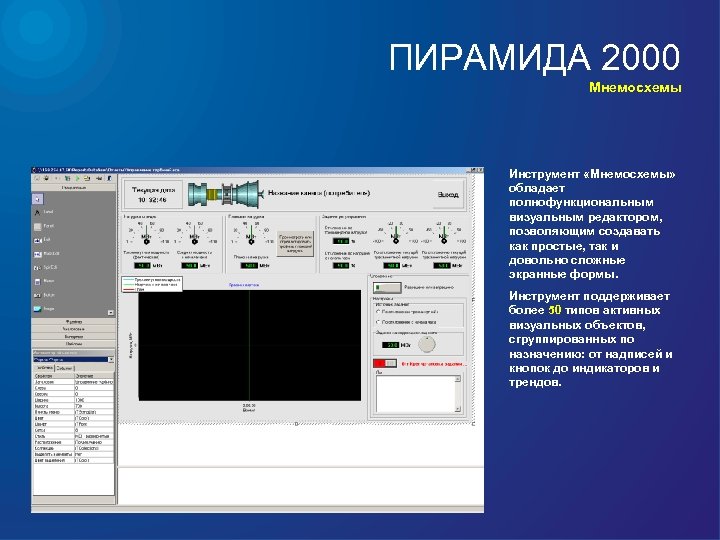

ПИРАМИДА 2000 Мнемосхемы Инструмент «Мнемосхемы» обладает полнофункциональным визуальным редактором, позволяющим создавать как простые, так и довольно сложные экранные формы. Инструмент поддерживает более 50 типов активных визуальных объектов, сгруппированных по назначению: от надписей и кнопок до индикаторов и трендов.

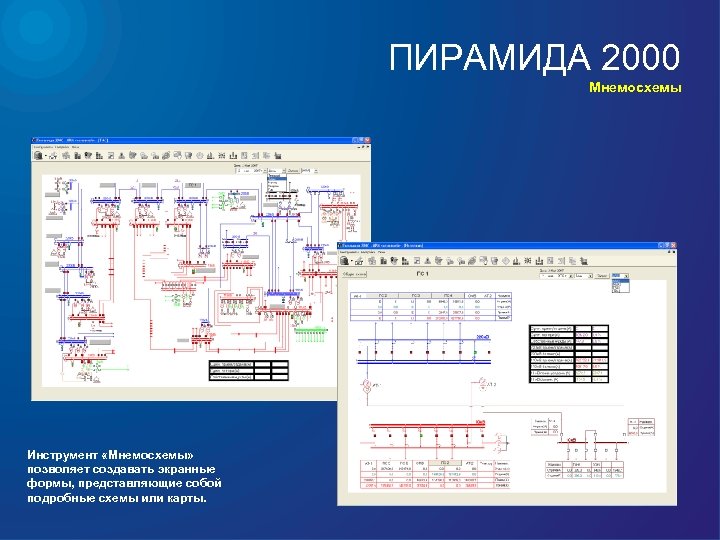

ПИРАМИДА 2000 Мнемосхемы Инструмент «Мнемосхемы» позволяет создавать экранные формы, представляющие собой подробные схемы или карты.

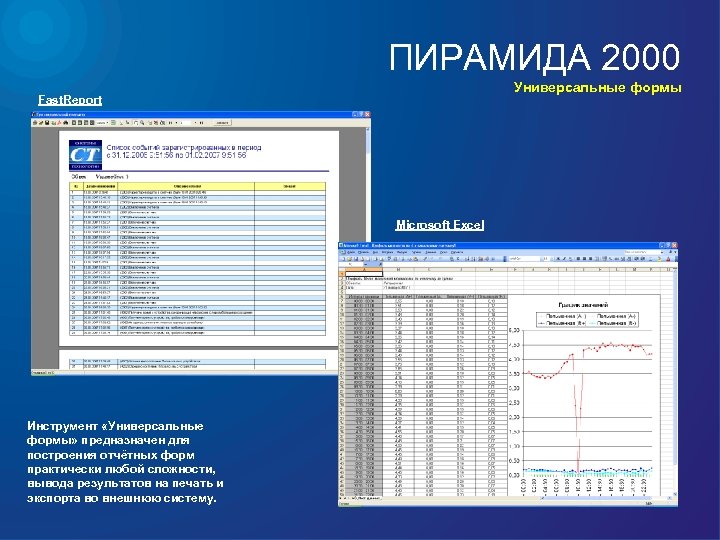

ПИРАМИДА 2000 Универсальные формы Fast. Report Microsoft Excel Инструмент «Универсальные формы» предназначен для построения отчётных форм практически любой сложности, вывода результатов на печать и экспорта во внешнюю систему.

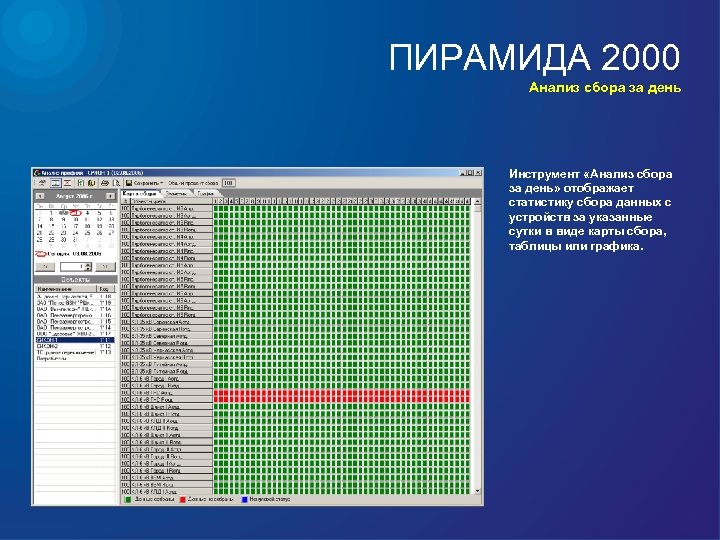

ПИРАМИДА 2000 Анализ сбора за день Инструмент «Анализ сбора за день» отображает статистику сбора данных с устройств за указанные сутки в виде карты сбора, таблицы или графика.

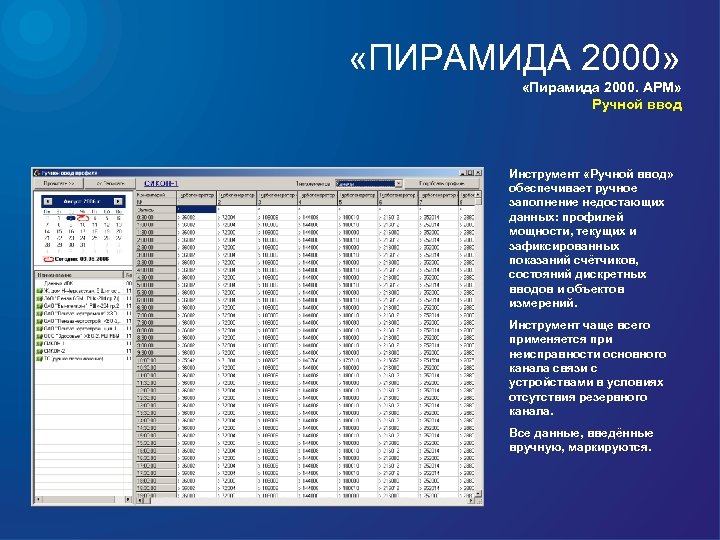

«ПИРАМИДА 2000» «Пирамида 2000. АРМ» Ручной ввод Инструмент «Ручной ввод» обеспечивает ручное заполнение недостающих данных: профилей мощности, текущих и зафиксированных показаний счётчиков, состояний дискретных вводов и объектов измерений. Инструмент чаще всего применяется при неисправности основного канала связи с устройствами в условиях отсутствия резервного канала. Все данные, введённые вручную, маркируются.

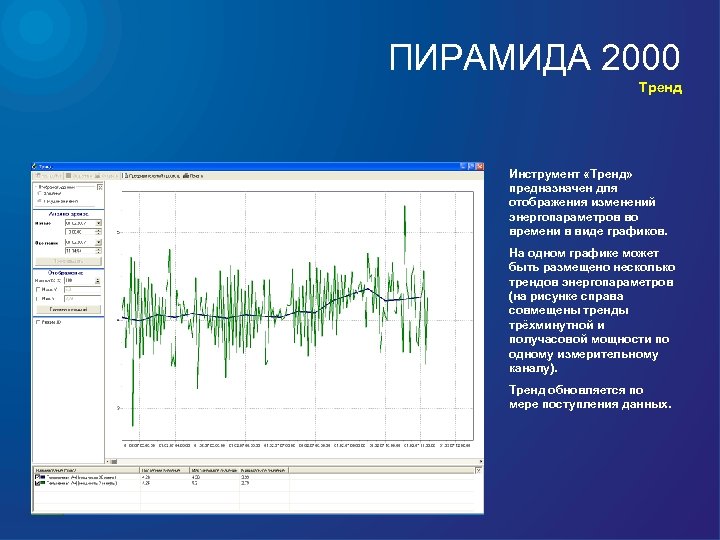

ПИРАМИДА 2000 Тренд Инструмент «Тренд» предназначен для отображения изменений энергопараметров во времени в виде графиков. На одном графике может быть размещено несколько трендов энергопараметров (на рисунке справа совмещены тренды трёхминутной и получасовой мощности по одному измерительному каналу). Тренд обновляется по мере поступления данных.

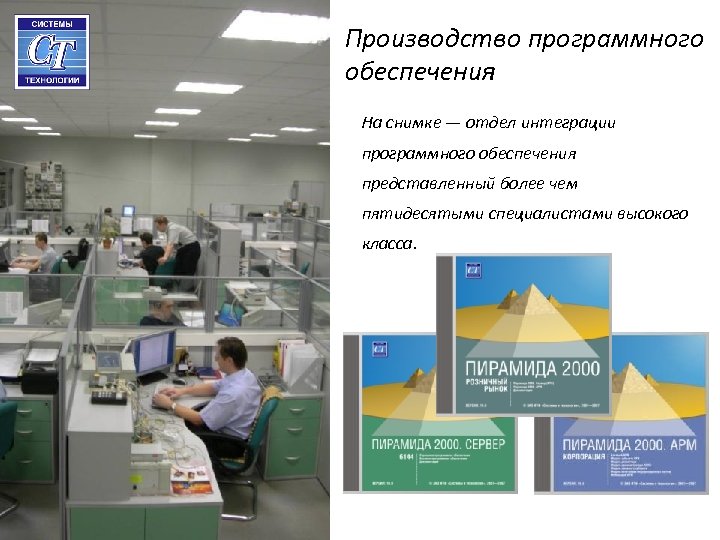

Производство программного обеспечения На снимке — отдел интеграции программного обеспечения представленный более чем пятидесятыми специалистами высокого класса.

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» Объекты внедрений

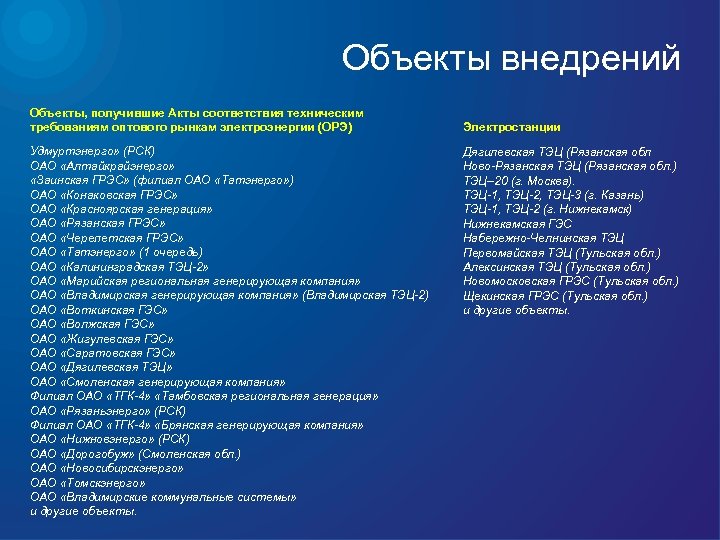

Объекты внедрений Объекты, получившие Акты соответствия техническим требованиям оптового рынкам электроэнергии (ОРЭ) Удмуртэнерго» (РСК) ОАО «Алтайкрайэнерго» «Заинская ГРЭС» (филиал ОАО «Татэнерго» ) ОАО «Конаковская ГРЭС» ОАО «Красноярская генерация» ОАО «Рязанская ГРЭС» ОАО «Черепетская ГРЭС» ОАО «Татэнерго» (1 очередь) ОАО «Калининградская ТЭЦ-2» ОАО «Марийская региональная генерирующая компания» ОАО «Владимирская генерирующая компания» (Владимирская ТЭЦ-2) ОАО «Воткинская ГЭС» ОАО «Волжская ГЭС» ОАО «Жигулевская ГЭС» ОАО «Саратовская ГЭС» ОАО «Дягилевская ТЭЦ» ОАО «Смоленская генерирующая компания» Филиал ОАО «ТГК-4» «Тамбовская региональная генерация» ОАО «Рязаньэнерго» (РСК) Филиал ОАО «ТГК-4» «Брянская генерирующая компания» ОАО «Нижновэнерго» (РСК) ОАО «Дорогобуж» (Смоленская обл. ) ОАО «Новосибирскэнерго» ОАО «Томскэнерго» ОАО «Владимирские коммунальные системы» и другие объекты. Электростанции Дягилевская ТЭЦ (Рязанская обл Ново-Рязанская ТЭЦ (Рязанская обл. ) ТЭЦ– 20 (г. Москва). ТЭЦ-1, ТЭЦ-2, ТЭЦ-3 (г. Казань) ТЭЦ-1, ТЭЦ-2 (г. Нижнекамск) Нижнекамская ГЭС Набережно-Челнинская ТЭЦ Первомайская ТЭЦ (Тульская обл. ) Алексинская ТЭЦ (Тульская обл. ) Новомосковская ГРЭС (Тульская обл. ) Щекинская ГРЭС (Тульская обл. ) и другие объекты.

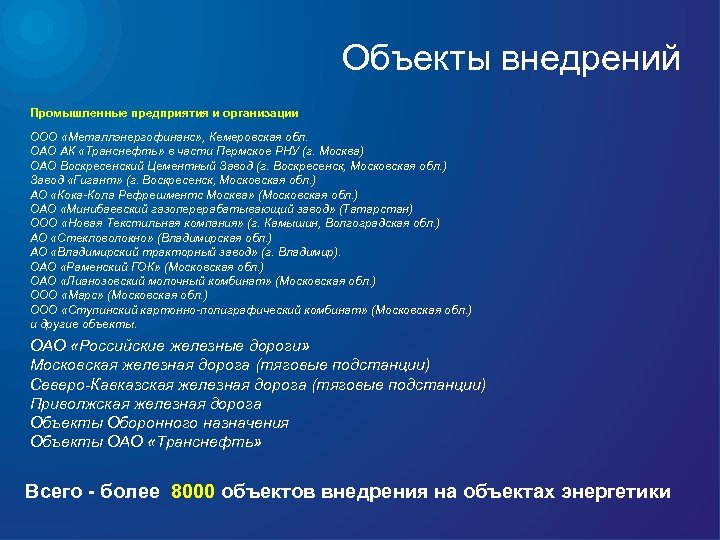

Объекты внедрений Промышленные предприятия и организации ООО «Металлэнергофинанс» , Кемеровская обл. ОАО АК «Транснефть» в части Пермское РНУ (г. Москва) ОАО Воскресенский Цементный Завод (г. Воскресенск, Московская обл. ) Завод «Гигант» (г. Воскресенск, Московская обл. ) АО «Кока-Кола Рефрешментс Москва» (Московская обл. ) ОАО «Минибаевский газоперерабатывающий завод» (Татарстан) ООО «Новая Текстильная компания» (г. Камышин, Волгоградская обл. ) АО «Стекловолокно» (Владимирская обл. ) АО «Владимирский тракторный завод» (г. Владимир). ОАО «Раменский ГОК» (Московская обл. ) ОАО «Лианозовский молочный комбинат» (Московская обл. ) ООО «Марс» (Московская обл. ) ООО «Ступинский картонно-полиграфический комбинат» (Московская обл. ) и другие объекты. ОАО «Российские железные дороги» Московская железная дорога (тяговые подстанции) Северо-Кавказская железная дорога (тяговые подстанции) Приволжская железная дорога Объекты Оборонного назначения Объекты ОАО «Транснефть» Всего - более 8000 объектов внедрения на объектах энергетики

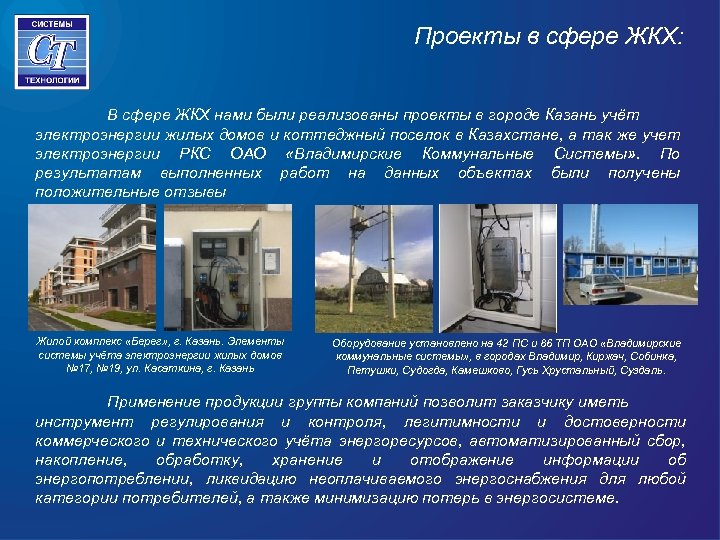

Проекты в сфере ЖКХ: В сфере ЖКХ нами были реализованы проекты в городе Казань учёт электроэнергии жилых домов и коттеджный поселок в Казахстане, а так же учет электроэнергии РКС ОАО «Владимирские Коммунальные Системы» . По результатам выполненных работ на данных объектах были получены положительные отзывы Жилой комплекс «Берег» , г. Казань. Элементы системы учёта электроэнергии жилых домов № 17, № 19, ул. Касаткина, г. Казань Оборудование установлено на 42 ПС и 86 ТП ОАО «Владимирские коммунальные системы» , в городах Владимир, Киржач, Собинка, Петушки, Судогда, Камешково, Гусь Хрустальный, Суздаль. Применение продукции группы компаний позволит заказчику иметь инструмент регулирования и контроля, легитимности и достоверности коммерческого и технического учёта энергоресурсов, автоматизированный сбор, накопление, обработку, хранение и отображение информации об энергопотреблении, ликвидацию неоплачиваемого энергоснабжения для любой категории потребителей, а также минимизацию потерь в энергосистеме.

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» Карта внедрений (РФ) Регионы с АИИС КУЭ и АИИС ТУЭ на базе ИИС «Пирамида» , а также её компонентов

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» Технические условия системы комплексного учета для ЖКХ

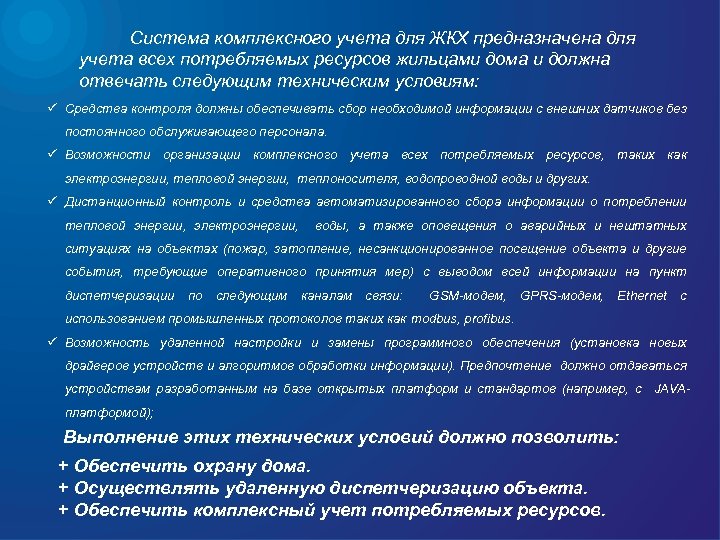

Система комплексного учета для ЖКХ предназначена для учета всех потребляемых ресурсов жильцами дома и должна отвечать следующим техническим условиям: ü Средства контроля должны обеспечивать сбор необходимой информации с внешних датчиков без постоянного обслуживающего персонала. ü Возможности организации комплексного учета всех потребляемых ресурсов, таких как электроэнергии, тепловой энергии, теплоносителя, водопроводной воды и других. ü Дистанционный контроль и средства автоматизированного сбора информации о потреблении тепловой энергии, электроэнергии, воды, а также оповещения о аварийных и нештатных ситуациях на объектах (пожар, затопление, несанкционированное посещение объекта и другие события, требующие оперативного принятия мер) с выводом всей информации на пункт диспетчеризации по следующим каналам связи: GSM-модем, GPRS-модем, Ethernet с использованием промышленных протоколов таких как modbus, profibus. ü Возможность удаленной настройки и замены программного обеспечения (установка новых драйверов устройств и алгоритмов обработки информации). Предпочтение должно отдаваться устройствам разработанным на базе открытых платформ и стандартов (например, с JAVAплатформой); Выполнение этих технических условий должно позволить: + Обеспечить охрану дома. + Осуществлять удаленную диспетчеризацию объекта. + Обеспечить комплексный учет потребляемых ресурсов.

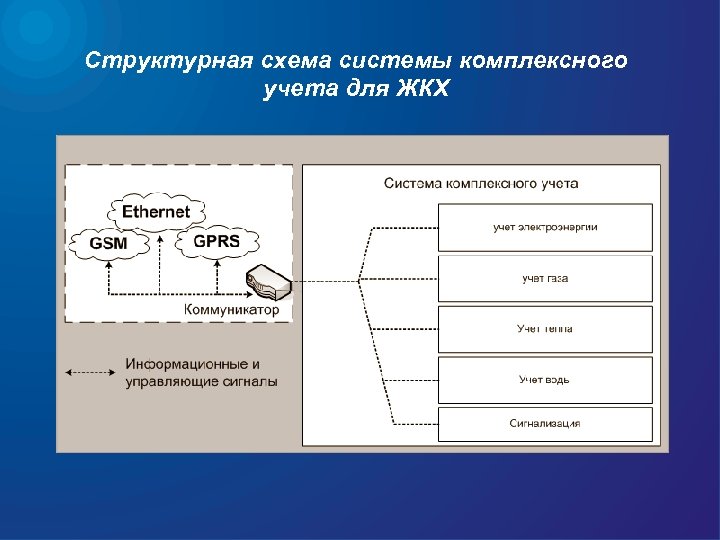

Структурная схема системы комплексного учета для ЖКХ

Структурная схема системы комплексного учета для ЖКХ Основные узлы: Ø Учет электроэнергии – состоит из приборов позволяющих учитывать потребления электроэнергии. Рекомендуемое оборудование: электросчетчик ПСЧ – 3 ТМ-05. Ø Учет газа – состоит из приборов учета потребления газообразный ресурсов. Рекомендуемое оборудование: газовые счетчики фирмы «Взлет» . Ø Учет воды – состоит из приборов учета водных ресурсов. Рекомендуемое оборудование: расходомеры фирмы «Взлет» . Ø Учет тепла – состоит из приборов учета потребления тепловых ресурсов. Рекомендуемое оборудование: счетчики тепла фирмы «Взлет» . Ø Телесигнализация – совокупность аналоговый и дискретных датчиков позволяющих оповещать о аварийных и нештатных ситуациях (пожар, затопление, несанкционированное посещение объекта и другие события, требующие оперативного принятия мер). Рекомендуемое оборудование: контроллер ТС. Ø Коммуникатор – служит связующим звеном между средствами сбора и обработкой информации. Рекомендуемое оборудование: контроллер TC-65. Доступ ко всем приборам учета и датчикам телесигнализации осуществляется по протоколу modbus.

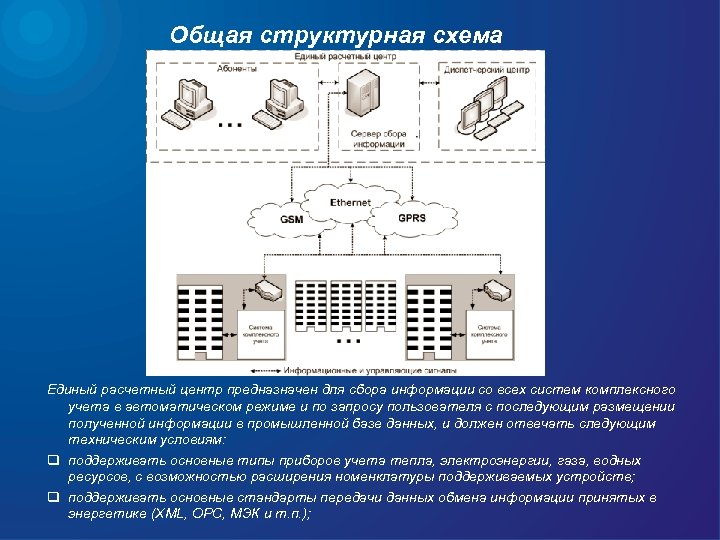

Общая структурная схема Единый расчетный центр предназначен для сбора информации со всех систем комплексного учета в автоматическом режиме и по запросу пользователя с последующим размещении полученной информации в промышленной базе данных, и должен отвечать следующим техническим условиям: q поддерживать основные типы приборов учета тепла, электроэнергии, газа, водных ресурсов, с возможностью расширения номенклатуры поддерживаемых устройств; q поддерживать основные стандарты передачи данных обмена информации принятых в энергетике (XML, OPC, МЭК и т. п. );

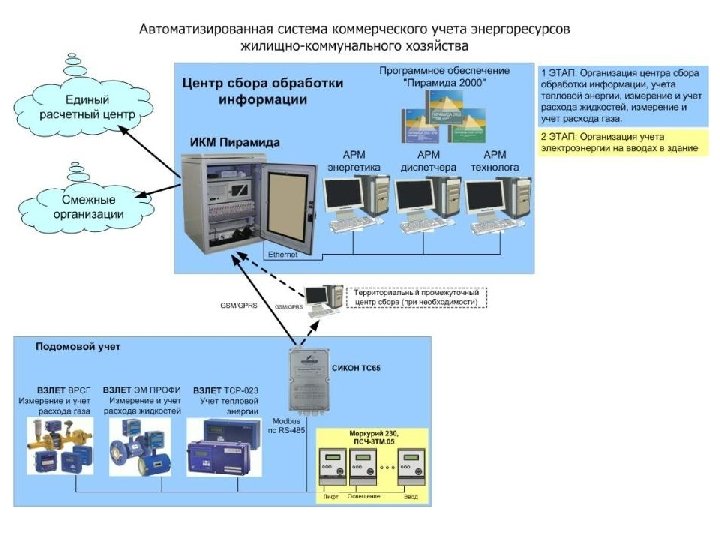

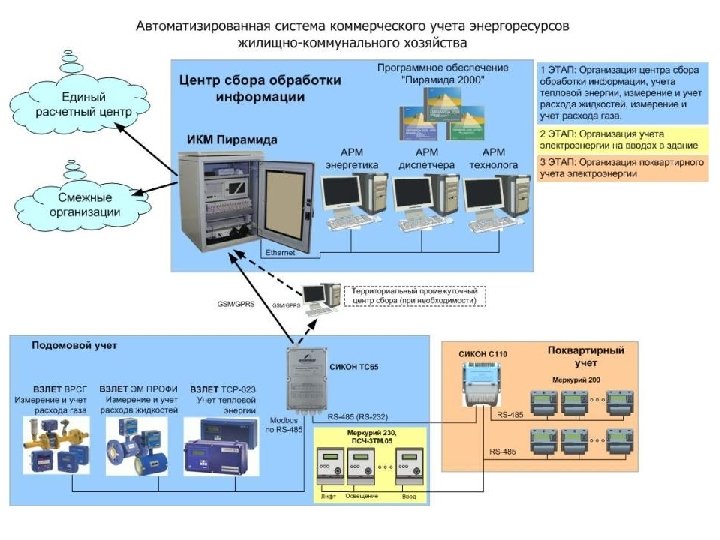

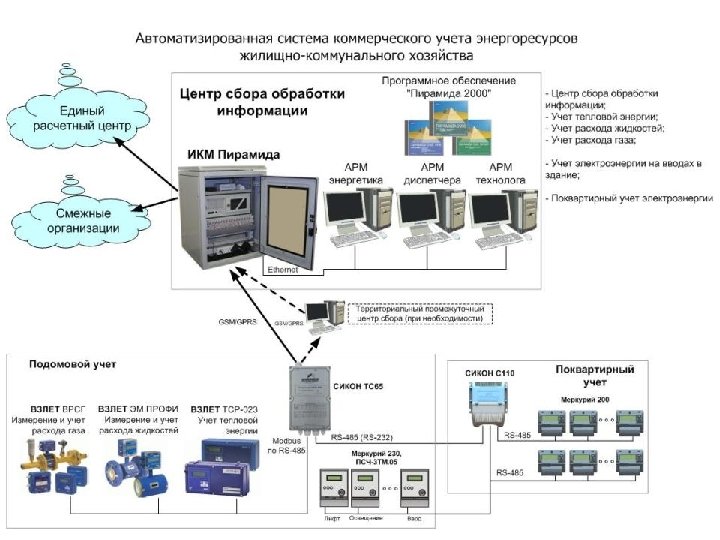

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» Этапы построения Автоматизированной системы коммерческого учета энергоресурсов жилищно-коммунального хозяйства

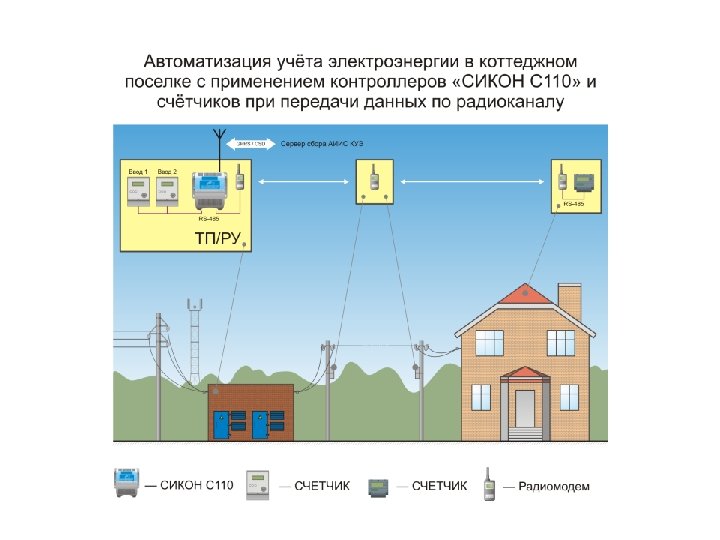

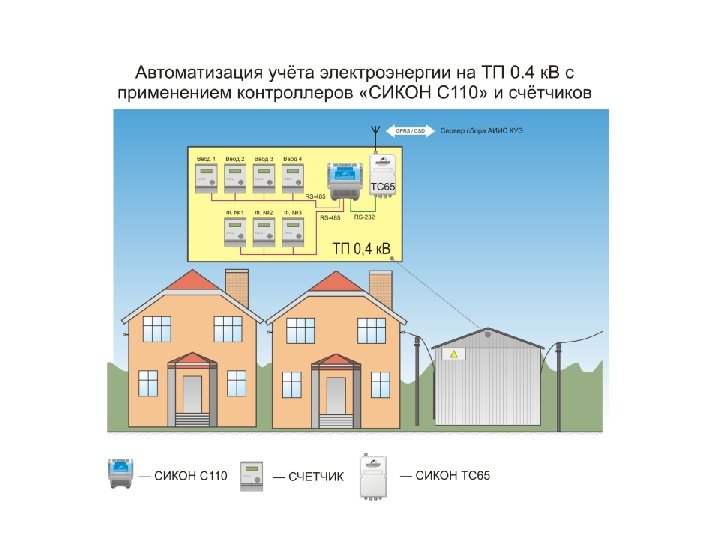

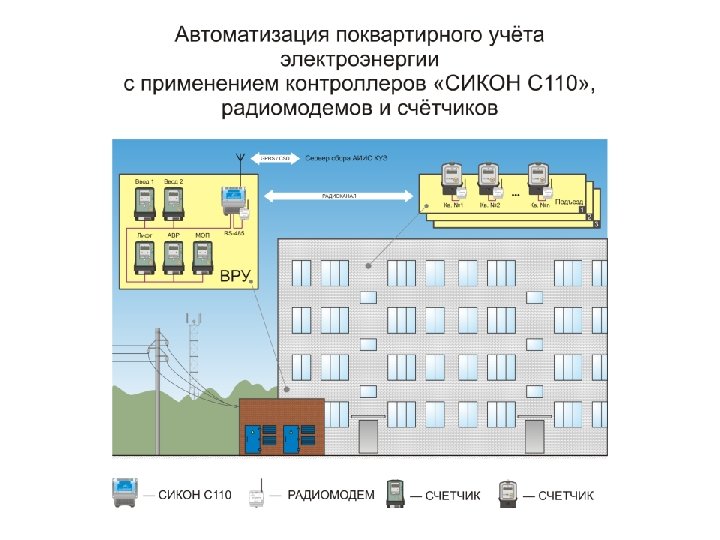

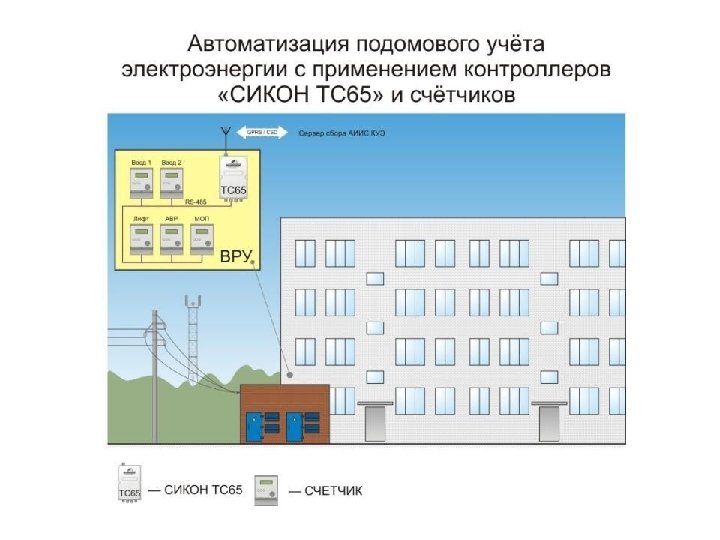

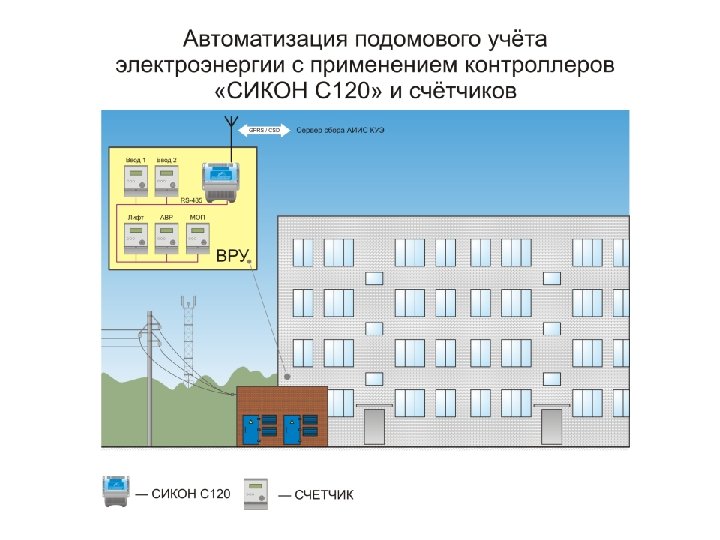

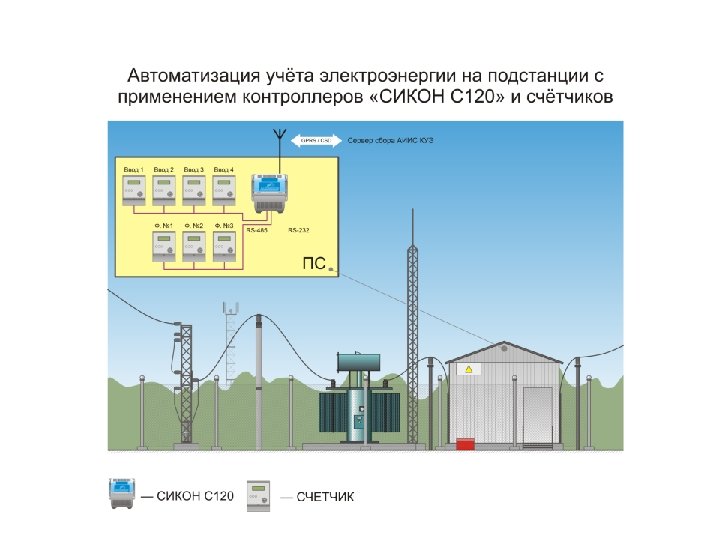

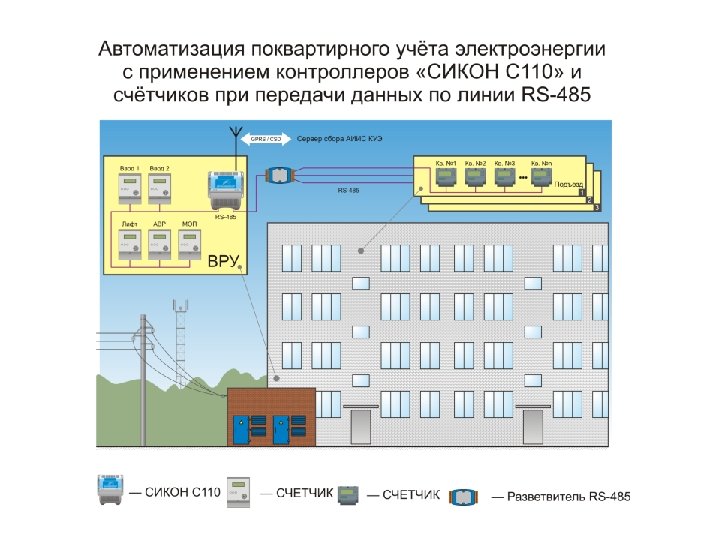

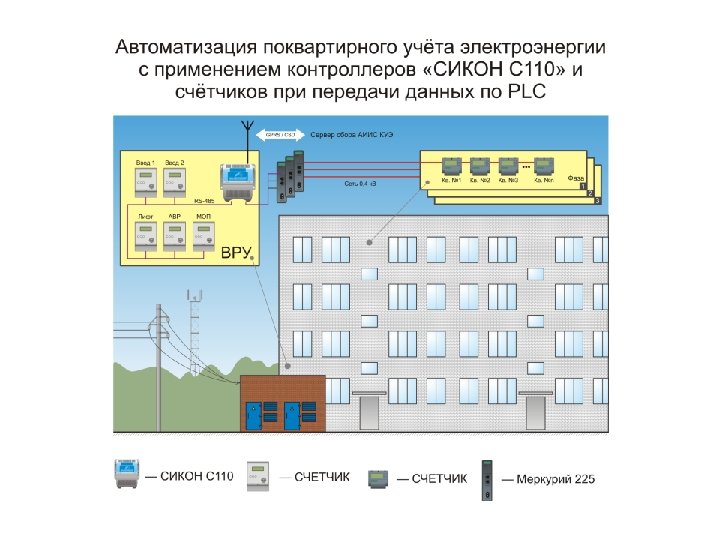

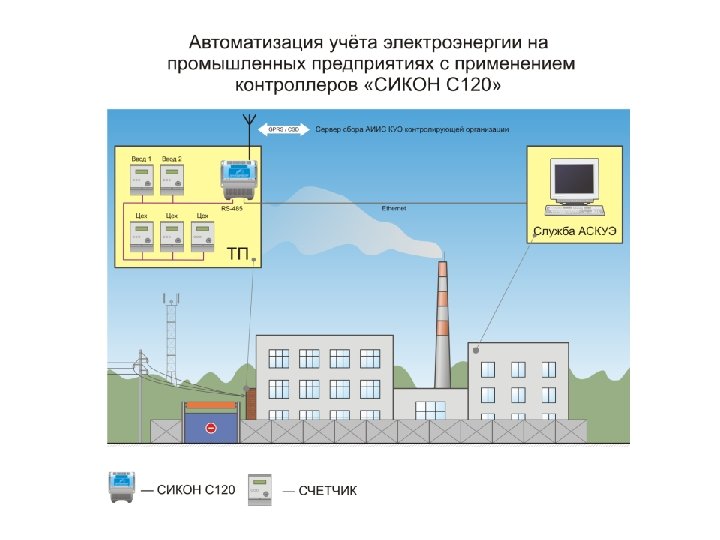

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» Альбом схем с использованием СИКОН С 110, СИКОН С 120, СИКОН ТС 65 и радиомодуля СИКОН «Колибри» для построения автоматизированных информационноизмерительных систем учета энергоресурсов жилищно-коммунального хозяйства (ЖКХ)

ГРУППА КОМПАНИЙ «СИСТЕМЫ И ТЕХНОЛОГИИ» Отзывы о внедрениях

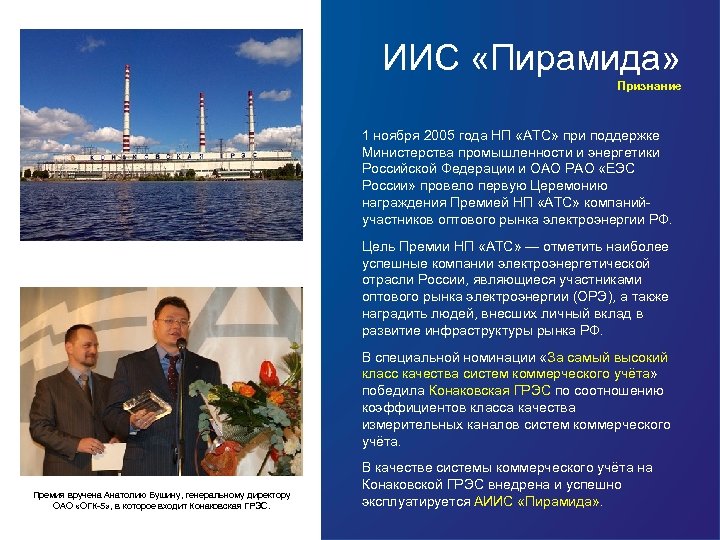

ИИС «Пирамида» Признание 1 ноября 2005 года НП «АТС» при поддержке Министерства промышленности и энергетики Российской Федерации и ОАО РАО «ЕЭС России» провело первую Церемонию награждения Премией НП «АТС» компанийучастников оптового рынка электроэнергии РФ. Цель Премии НП «АТС» — отметить наиболее успешные компании электроэнергетической отрасли России, являющиеся участниками оптового рынка электроэнергии (ОРЭ), а также наградить людей, внесших личный вклад в развитие инфраструктуры рынка РФ. В специальной номинации «За самый высокий класс качества систем коммерческого учёта» победила Конаковская ГРЭС по соотношению коэффициентов класса качества измерительных каналов систем коммерческого учёта. Премия вручена Анатолию Бушину, генеральному директору ОАО «ОГК-5» , в которое входит Конаковская ГРЭС. В качестве системы коммерческого учёта на Конаковской ГРЭС внедрена и успешно эксплуатируется АИИС «Пирамида» .

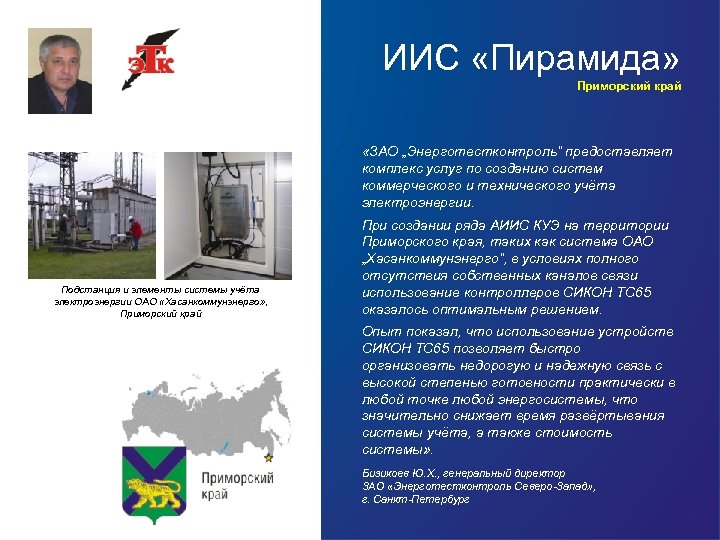

ИИС «Пирамида» Приморский край «ЗАО „Энерготестконтроль“ предоставляет комплекс услуг по созданию систем коммерческого и технического учёта электроэнергии. Подстанция и элементы системы учёта электроэнергии ОАО «Хасанкоммунэнерго» , Приморский край При создании ряда АИИС КУЭ на территории Приморского края, таких как система ОАО „Хасанкоммунэнерго“, в условиях полного отсутствия собственных каналов связи использование контроллеров СИКОН ТС 65 оказалось оптимальным решением. Опыт показал, что использование устройств СИКОН ТС 65 позволяет быстро организовать недорогую и надежную связь с высокой степенью готовности практически в любой точке любой энергосистемы, что значительно снижает время развёртывания системы учёта, а также стоимость системы» . Бизикоев Ю. Х. , генеральный директор ЗАО «Энерготестконтроль Северо-Запад» , г. Санкт-Петербург

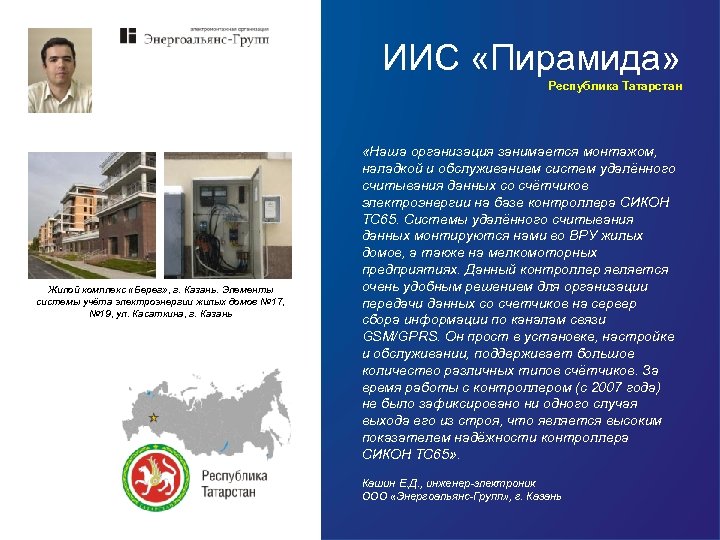

ИИС «Пирамида» Республика Татарстан Жилой комплекс «Берег» , г. Казань. Элементы системы учёта электроэнергии жилых домов № 17, № 19, ул. Касаткина, г. Казань «Наша организация занимается монтажом, наладкой и обслуживанием систем удалённого считывания данных со счётчиков электроэнергии на базе контроллера СИКОН ТС 65. Системы удалённого считывания данных монтируются нами во ВРУ жилых домов, а также на мелкомоторных предприятиях. Данный контроллер является очень удобным решением для организации передачи данных со счетчиков на сервер сбора информации по каналам связи GSM/GPRS. Он прост в установке, настройке и обслуживании, поддерживает большое количество различных типов счётчиков. За время работы с контроллером (с 2007 года) не было зафиксировано ни одного случая выхода его из строя, что является высоким показателем надёжности контроллера СИКОН ТС 65» . Кашин Е. Д. , инженер-электроник ООО «Энергоальянс-Групп» , г. Казань

ИИС «Пирамида» Отзыв от ОАО «Рязаньэнерго» «…Монтажно-наладочные работы оцениваем на „Хорошо“. Были соблюдены все сроки выполнения работ. Часть работ была выполнена с опережением сроков. » «…ЗАО ИТФ „Системы и технологии“ оказывает хорошую техническую поддержку. » «…Технические задания, проектная документация, эксплуатационная документация […] выполнены на высокопрофессиональном уровне. » «…Общую оценку работ по договорам по созданию и модернизации АИИС КУЭ (АСКУЭ) считаем „Хорошо“. »

ИИС «Пирамида» Отзыв от ОАО «Татэнерго» «…Монтажно-наладочные работы оцениваем на „Отлично“. Сроки работ были соблюдены. Часть работ была выполнена с опережением сроков. » «…Оборудование работает надёжно. За 8 лет из более чем 200 единиц было 7 отказов, из них по вине эксплуатации — 6, по вине изготовителя — 1, что составляет не более 0, 001% в год. » «…Технические задания, проектная и эксплуатационная документация […] выполнены на высоком профессиональном уровне. » «…Общую оценку работ по договорам по созданию и модернизации АИИС КУЭ (АСКУЭ) ОАО „Татэнерго“ считаем „Отлично“. »

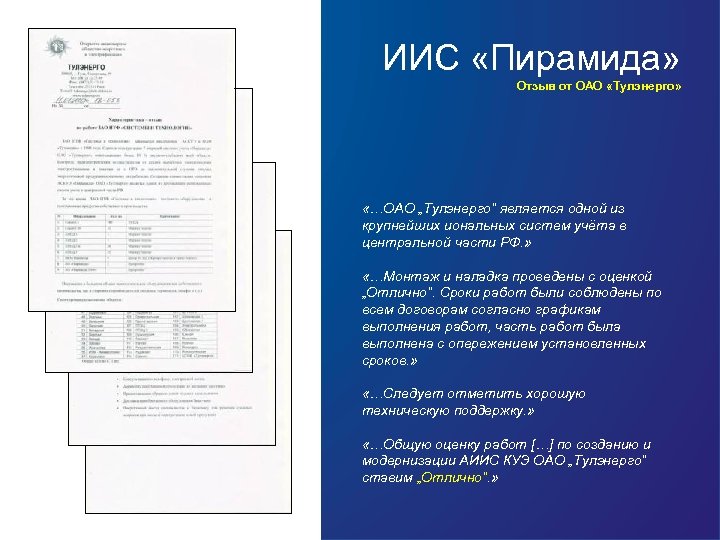

ИИС «Пирамида» Отзыв от ОАО «Тулэнерго» «…ОАО „Тулэнерго“ является одной из крупнейших иональных систем учёта в центральной части РФ. » «…Монтаж и наладка проведены с оценкой „Отлично“. Сроки работ были соблюдены по всем договорам согласно графикам выполнения работ, часть работ была выполнена с опережением установленных сроков. » «…Следует отметить хорошую техническую поддержку. » «…Общую оценку работ […] по созданию и модернизации АИИС КУЭ ОАО „Тулэнерго“ ставим „Отлично“. »

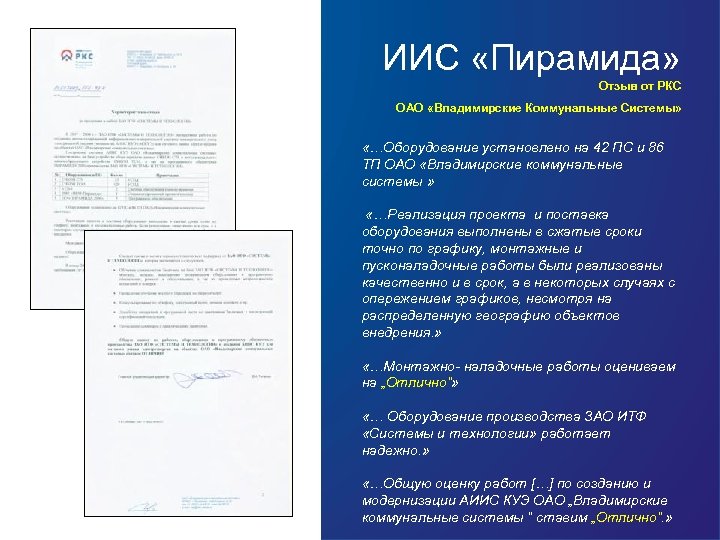

ИИС «Пирамида» Отзыв от РКС ОАО «Владимирские Коммунальные Системы» «…Оборудование установлено на 42 ПС и 86 ТП ОАО «Владимирские коммунальные системы » «…Реализация проекта и поставка оборудования выполнены в сжатые сроки точно по графику, монтажные и пусконаладочные работы были реализованы качественно и в срок, а в некоторых случаях с опережением графиков, несмотря на распределенную географию объектов внедрения. » «…Монтажно- наладочные работы оцениваем на „Отлично“» «… Оборудование производства ЗАО ИТФ «Системы и технологии» работает надежно. » «…Общую оценку работ […] по созданию и модернизации АИИС КУЭ ОАО „Владимирские коммунальные системы “ ставим „Отлично“. »

ИИС «Пирамида» Благодарственное письмо от РКС ОАО «Владимирские Коммунальные Системы» «…Выражают искреннюю благодарность коллективу ЗАО ИТФ «Системы и технологии» за профессиональный подходы в создании АИИС КУЭ ОАО «Владимирские коммунальные системы» и успешную сдачу её в промышленную эксплуатацию…»

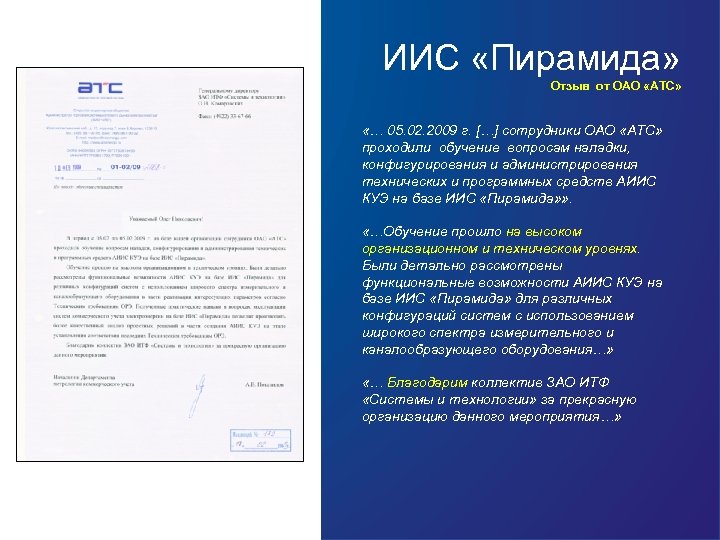

ИИС «Пирамида» Отзыв от ОАО «АТС» «… 05. 02. 2009 г. […] сотрудники ОАО «АТС» проходили обучение вопросам наладки, конфигурирования и администрирования технических и программных средств АИИС КУЭ на базе ИИС «Пирамида» » . «…Обучение прошло на высоком организационном и техническом уровнях. Были детально рассмотрены функциональные возможности АИИС КУЭ на базе ИИС «Пирамида» для различных конфигураций систем с использованием широкого спектра измерительного и каналообразующего оборудования…» «… Благодарим коллектив ЗАО ИТФ «Системы и технологии» за прекрасную организацию данного мероприятия…»

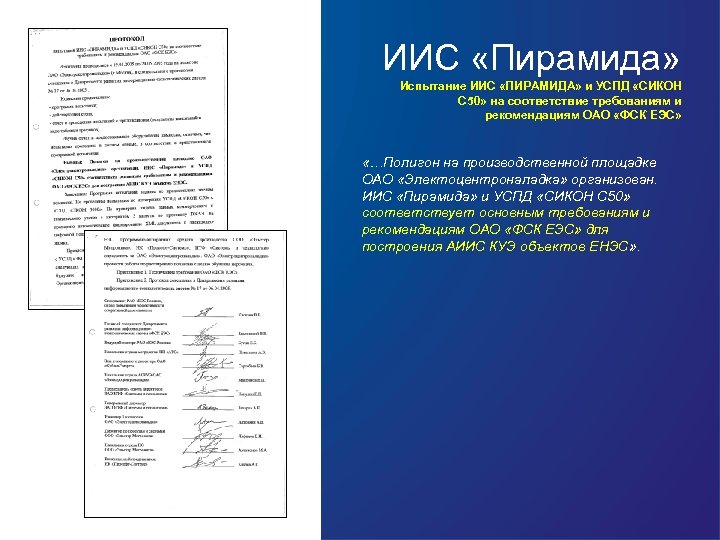

ИИС «Пирамида» Испытание ИИС «ПИРАМИДА» и УСПД «СИКОН С 50» на соответствие требованиям и рекомендациям ОАО «ФСК ЕЭС» «…Полигон на производственной площадке ОАО «Электоцентроналадка» организован. ИИС «Пирамида» и УСПД «СИКОН С 50» соответствует основным требованиям и рекомендациям ОАО «ФСК ЕЭС» для построения АИИС КУЭ объектов ЕНЭС» .

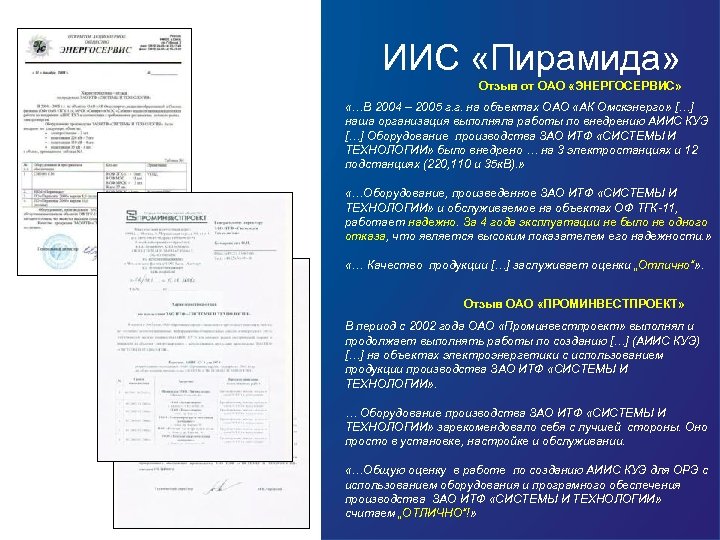

ИИС «Пирамида» Отзыв от ОАО «ЭНЕРГОСЕРВИС» «…В 2004 – 2005 г. г. на объектах ОАО «АК Омскэнерго» […] наша организация выполняла работы по внедрению АИИС КУЭ […] Оборудование производства ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ» было внедрено … на 3 электростанциях и 12 подстанциях (220, 110 и 35 к. В). » «…Оборудование, произведенное ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ» и обслуживаемое на объектах ОФ ТГК-11, работает надежно. За 4 года эксплуатации не было не одного отказа, что является высоким показателем его надежности. » «… Качество продукции […] заслуживает оценки „Отлично“» . Отзыв ОАО «ПРОМИНВЕСТПРОЕКТ» В период с 2002 года ОАО «Проминвестпроект» выполнял и продолжает выполнять работы по созданию […] (АИИС КУЭ) […] на объектах электроэнергетики с использованием продукции производства ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ» . … Оборудование производства ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ» зарекомендовало себя с лучшей стороны. Оно просто в установке, настройке и обслуживании. «…Общую оценку в работе по созданию АИИС КУЭ для ОРЭ с использованием оборудования и програмного обеспечения производства ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ» считаем „ОТЛИЧНО“!»

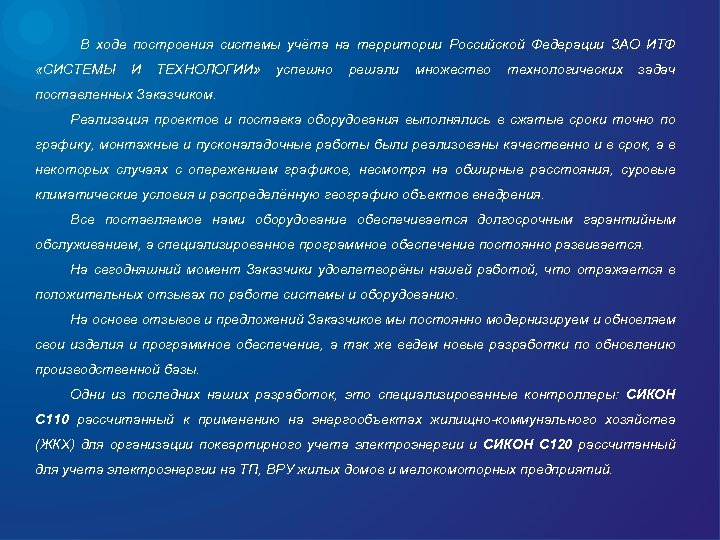

В ходе построения системы учёта на территории Российской Федерации ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ» успешно решали множество технологических задач поставленных Заказчиком. Реализация проектов и поставка оборудования выполнялись в сжатые сроки точно по графику, монтажные и пусконаладочные работы были реализованы качественно и в срок, а в некоторых случаях с опережением графиков, несмотря на обширные расстояния, суровые климатические условия и распределённую географию объектов внедрения. Все поставляемое нами оборудование обеспечивается долгосрочным гарантийным обслуживанием, а специализированное программное обеспечение постоянно развивается. На сегодняшний момент Заказчики удовлетворёны нашей работой, что отражается в положительных отзывах по работе системы и оборудованию. На основе отзывов и предложений Заказчиков мы постоянно модернизируем и обновляем свои изделия и программное обеспечение, а так же ведем новые разработки по обновлению производственной базы. Одни из последних наших разработок, это специализированные контроллеры: СИКОН С 110 рассчитанный к применению на энергообъектах жилищно-коммунального хозяйства (ЖКХ) для организации поквартирного учета электроэнергии и СИКОН С 120 рассчитанный для учета электроэнергии на ТП, ВРУ жилых домов и мелокомоторных предприятий.

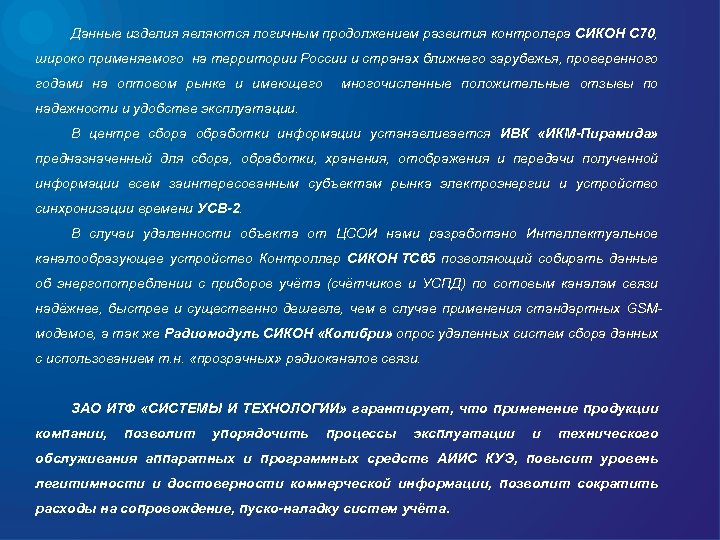

Данные изделия являются логичным продолжением развития контролера СИКОН С 70, широко применяемого на территории России и странах ближнего зарубежья, проверенного годами на оптовом рынке и имеющего многочисленные положительные отзывы по надежности и удобстве эксплуатации. В центре сбора обработки информации устанавливается ИВК «ИКМ-Пирамида» предназначенный для сбора, обработки, хранения, отображения и передачи полученной информации всем заинтересованным субъектам рынка электроэнергии и устройство синхронизации времени УСВ-2. В случаи удаленности объекта от ЦСОИ нами разработано Интеллектуальное каналообразующее устройство Контроллер СИКОН ТС 65 позволяющий собирать данные об энергопотреблении с приборов учёта (счётчиков и УСПД) по сотовым каналам связи надёжнее, быстрее и существенно дешевле, чем в случае применения стандартных GSMмодемов, а так же Радиомодуль СИКОН «Колибри» опрос удаленных систем сбора данных с использованием т. н. «прозрачных» радиоканалов связи. ЗАО ИТФ «СИСТЕМЫ И ТЕХНОЛОГИИ» гарантирует, что применение продукции компании, позволит упорядочить процессы эксплуатации и технического обслуживания аппаратных и программных средств АИИС КУЭ, повысит уровень легитимности и достоверности коммерческой информации, позволит сократить расходы на сопровождение, пуско-наладку систем учёта.

Телефоны: (4922) 33 -67 -66, 33 -79 -60, 33 -93 -68 Веб-сайт: www. sicon. ru Электронная почта: st@sicon. ru 2009 г.
