ГРУПОВЕ ЗАНЯТТЯ ТЕМА № 8. Основи побудови вузлів зв’язку та РТЗ авіації. ЗАНЯТТЯ 13. Організація оперативно-технічної служби (ОТС) на вузлах (центрах) РТЗ.
1. Мета і завдання оперативно-технічної служби.

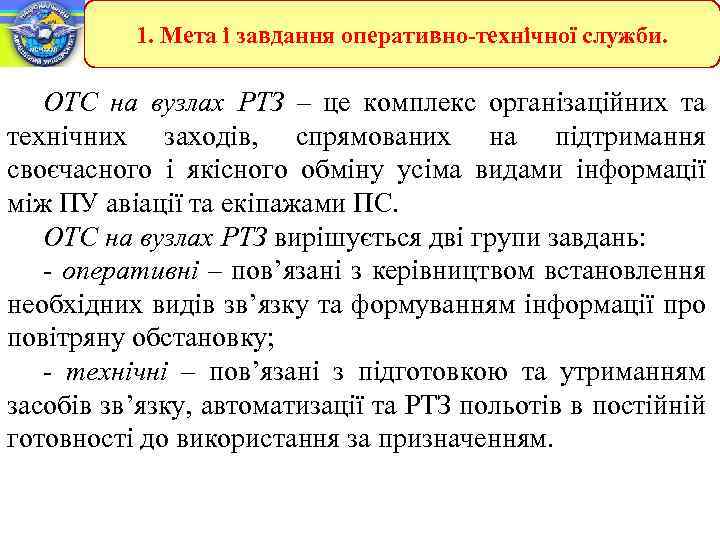

1. Мета і завдання оперативно-технічної служби. ОТС на вузлах РТЗ – це комплекс організаційних та технічних заходів, спрямованих на підтримання своєчасного і якісного обміну усіма видами інформації між ПУ авіації та екіпажами ПС. ОТС на вузлах РТЗ вирішується дві групи завдань: - оперативні – пов’язані з керівництвом встановлення необхідних видів зв’язку та формуванням інформації про повітряну обстановку; - технічні – пов’язані з підготовкою та утриманням засобів зв’язку, автоматизації та РТЗ польотів в постійній готовності до використання за призначенням.

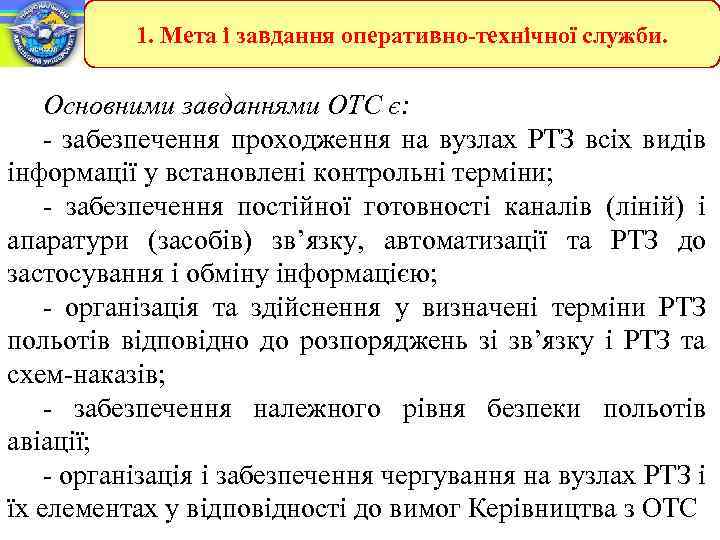

1. Мета і завдання оперативно-технічної служби. Основними завданнями ОТС є: - забезпечення проходження на вузлах РТЗ всіх видів інформації у встановлені контрольні терміни; - забезпечення постійної готовності каналів (ліній) і апаратури (засобів) зв’язку, автоматизації та РТЗ до застосування і обміну інформацією; - організація та здійснення у визначені терміни РТЗ польотів відповідно до розпоряджень зі зв’язку і РТЗ та схем-наказів; - забезпечення належного рівня безпеки польотів авіації; - організація і забезпечення чергування на вузлах РТЗ і їх елементах у відповідності до вимог Керівництва з ОТС

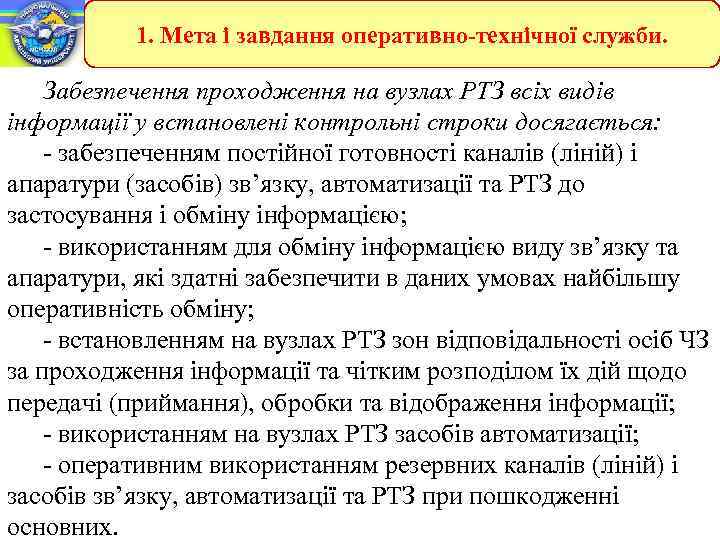

1. Мета і завдання оперативно-технічної служби. Забезпечення проходження на вузлах РТЗ всіх видів інформації у встановлені контрольні строки досягається: - забезпеченням постійної готовності каналів (ліній) і апаратури (засобів) зв’язку, автоматизації та РТЗ до застосування і обміну інформацією; - використанням для обміну інформацією виду зв’язку та апаратури, які здатні забезпечити в даних умовах найбільшу оперативність обміну; - встановленням на вузлах РТЗ зон відповідальності осіб ЧЗ за проходження інформації та чітким розподілом їх дій щодо передачі (приймання), обробки та відображення інформації; - використанням на вузлах РТЗ засобів автоматизації; - оперативним використанням резервних каналів (ліній) і засобів зв’язку, автоматизації та РТЗ при пошкодженні основних.

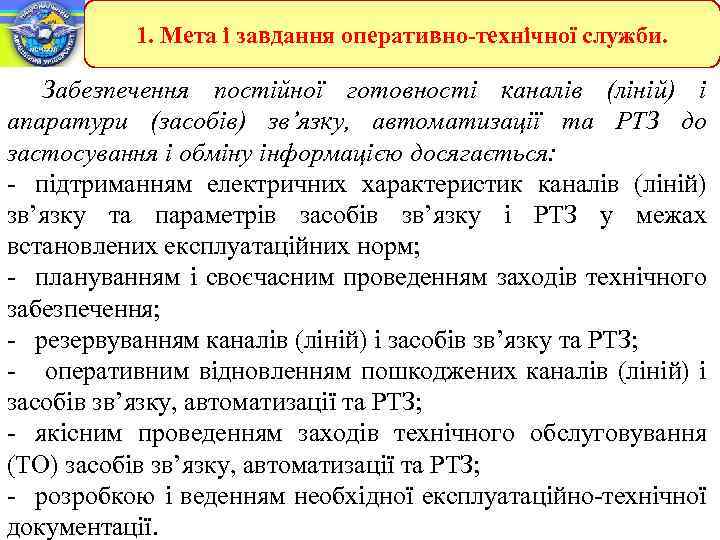

1. Мета і завдання оперативно-технічної служби. Забезпечення постійної готовності каналів (ліній) і апаратури (засобів) зв’язку, автоматизації та РТЗ до застосування і обміну інформацією досягається: - підтриманням електричних характеристик каналів (ліній) зв’язку та параметрів засобів зв’язку і РТЗ у межах встановлених експлуатаційних норм; - плануванням і своєчасним проведенням заходів технічного забезпечення; - резервуванням каналів (ліній) і засобів зв’язку та РТЗ; - оперативним відновленням пошкоджених каналів (ліній) і засобів зв’язку, автоматизації та РТЗ; - якісним проведенням заходів технічного обслуговування (ТО) засобів зв’язку, автоматизації та РТЗ; - розробкою і веденням необхідної експлуатаційно-технічної документації.

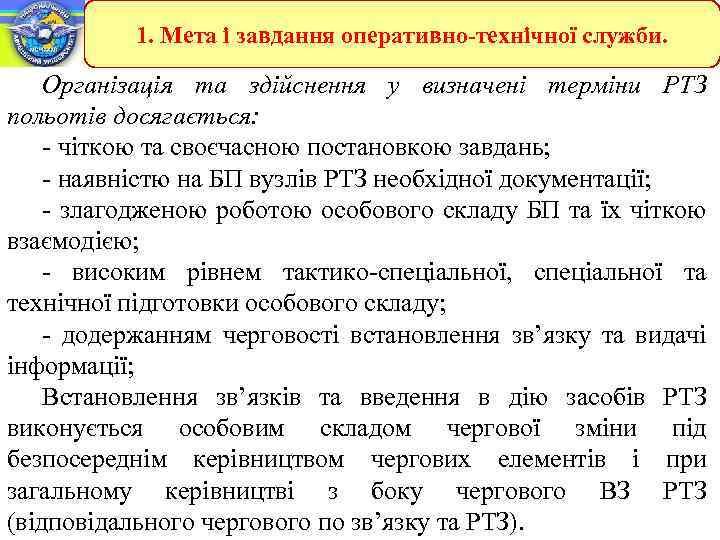

1. Мета і завдання оперативно-технічної служби. Організація та здійснення у визначені терміни РТЗ польотів досягається: - чіткою та своєчасною постановкою завдань; - наявністю на БП вузлів РТЗ необхідної документації; - злагодженою роботою особового складу БП та їх чіткою взаємодією; - високим рівнем тактико-спеціальної, спеціальної та технічної підготовки особового складу; - додержанням черговості встановлення зв’язку та видачі інформації; Встановлення зв’язків та введення в дію засобів РТЗ виконується особовим складом чергової зміни під безпосереднім керівництвом чергових елементів і при загальному керівництві з боку чергового ВЗ РТЗ (відповідального чергового по зв’язку та РТЗ).

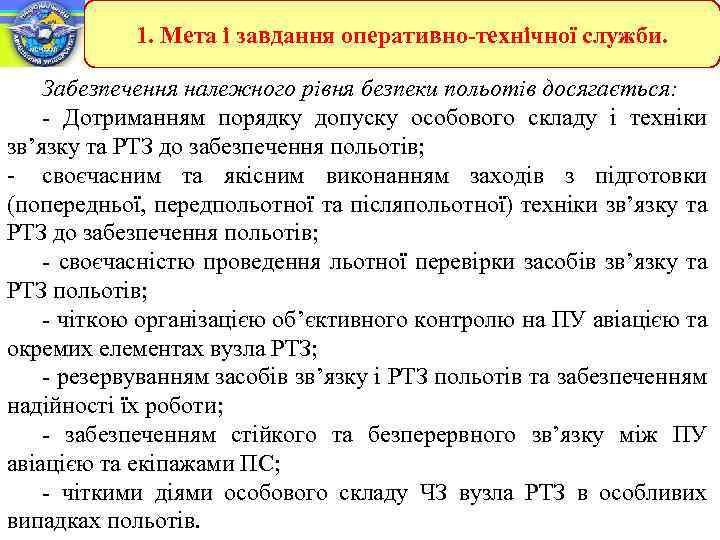

1. Мета і завдання оперативно-технічної служби. Забезпечення належного рівня безпеки польотів досягається: - Дотриманням порядку допуску особового складу і техніки зв’язку та РТЗ до забезпечення польотів; - своєчасним та якісним виконанням заходів з підготовки (попередньої, передпольотної та післяпольотної) техніки зв’язку та РТЗ до забезпечення польотів; - своєчасністю проведення льотної перевірки засобів зв’язку та РТЗ польотів; - чіткою організацією об’єктивного контролю на ПУ авіацією та окремих елементах вузла РТЗ; - резервуванням засобів зв’язку і РТЗ польотів та забезпеченням надійності їх роботи; - забезпеченням стійкого та безперервного зв’язку між ПУ авіацією та екіпажами ПС; - чіткими діями особового складу ЧЗ вузла РТЗ в особливих випадках польотів.

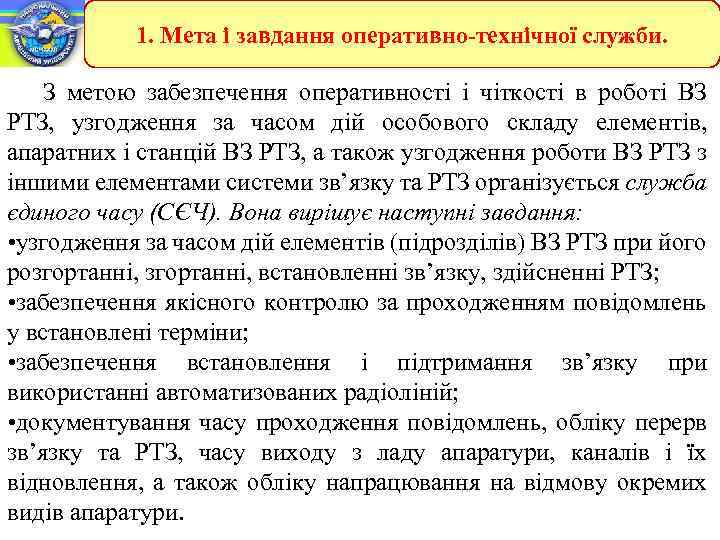

1. Мета і завдання оперативно-технічної служби. З метою забезпечення оперативності і чіткості в роботі ВЗ РТЗ, узгодження за часом дій особового складу елементів, апаратних і станцій ВЗ РТЗ, а також узгодження роботи ВЗ РТЗ з іншими елементами системи зв’язку та РТЗ організується служба єдиного часу (СЄЧ). Вона вирішує наступні завдання: • узгодження за часом дій елементів (підрозділів) ВЗ РТЗ при його розгортанні, встановленні зв’язку, здійсненні РТЗ; • забезпечення якісного контролю за проходженням повідомлень у встановлені терміни; • забезпечення встановлення і підтримання зв’язку при використанні автоматизованих радіоліній; • документування часу проходження повідомлень, обліку перерв зв’язку та РТЗ, часу виходу з ладу апаратури, каналів і їх відновлення, а також обліку напрацювання на відмову окремих видів апаратури.

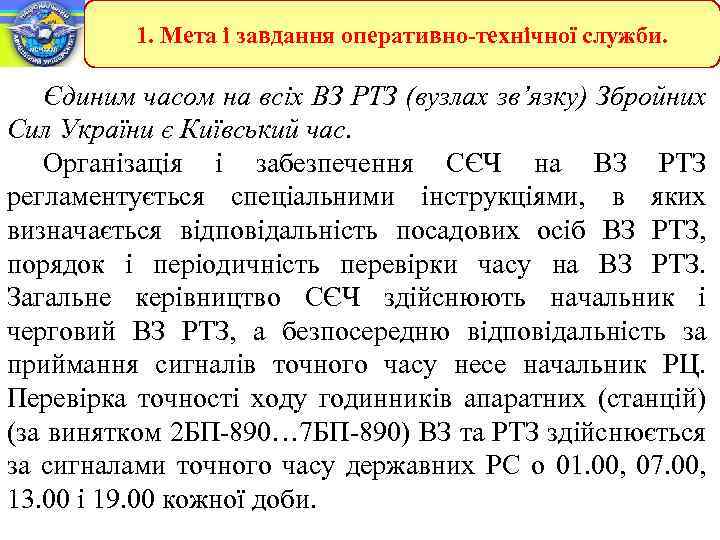

1. Мета і завдання оперативно-технічної служби. Єдиним часом на всіх ВЗ РТЗ (вузлах зв’язку) Збройних Сил України є Київський час. Організація і забезпечення СЄЧ на ВЗ РТЗ регламентується спеціальними інструкціями, в яких визначається відповідальність посадових осіб ВЗ РТЗ, порядок і періодичність перевірки часу на ВЗ РТЗ. Загальне керівництво СЄЧ здійснюють начальник і черговий ВЗ РТЗ, а безпосередню відповідальність за приймання сигналів точного часу несе начальник РЦ. Перевірка точності ходу годинників апаратних (станцій) (за винятком 2 БП-890… 7 БП-890) ВЗ та РТЗ здійснюється за сигналами точного часу державних РС о 01. 00, 07. 00, 13. 00 і 19. 00 кожної доби.

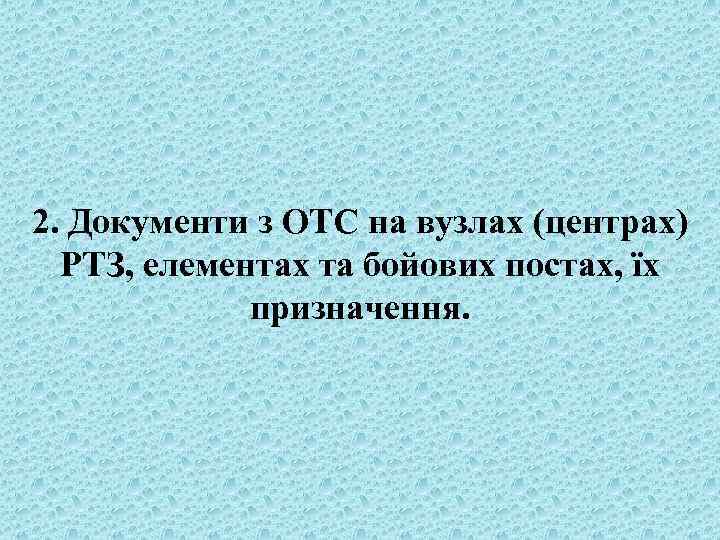

2. Документи з ОТС на вузлах (центрах) РТЗ, елементах та бойових постах, їх призначення.

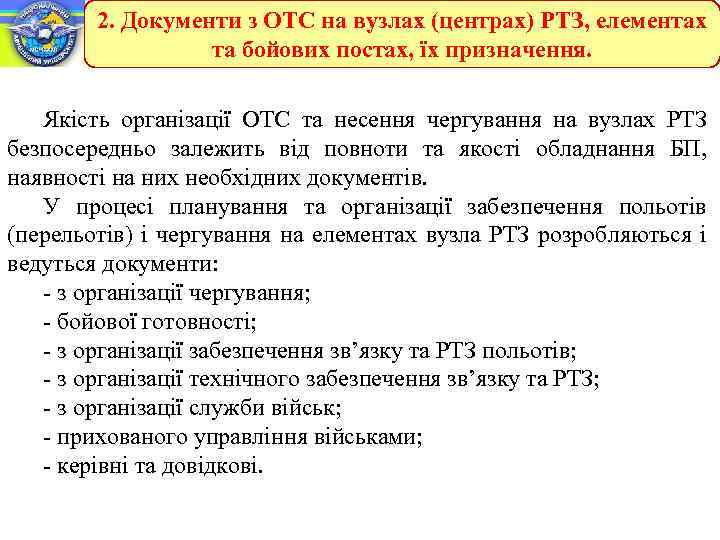

2. Документи з ОТС на вузлах (центрах) РТЗ, елементах та бойових постах, їх призначення. Якість організації ОТС та несення чергування на вузлах РТЗ безпосередньо залежить від повноти та якості обладнання БП, наявності на них необхідних документів. У процесі планування та організації забезпечення польотів (перельотів) і чергування на елементах вузла РТЗ розробляються і ведуться документи: - з організації чергування; - бойової готовності; - з організації забезпечення зв’язку та РТЗ польотів; - з організації технічного забезпечення зв’язку та РТЗ; - з організації служби військ; - прихованого управління військами; - керівні та довідкові.

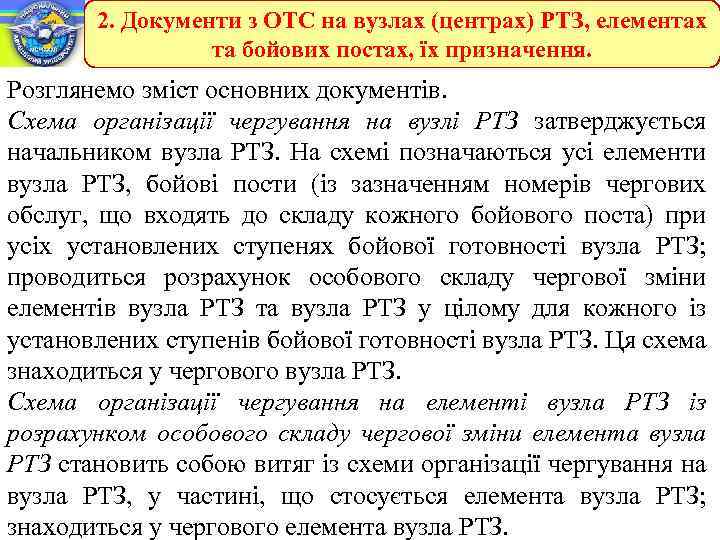

2. Документи з ОТС на вузлах (центрах) РТЗ, елементах та бойових постах, їх призначення. Розглянемо зміст основних документів. Схема організації чергування на вузлі РТЗ затверджується начальником вузла РТЗ. На схемі позначаються усі елементи вузла РТЗ, бойові пости (із зазначенням номерів чергових обслуг, що входять до складу кожного бойового поста) при усіх установлених ступенях бойової готовності вузла РТЗ; проводиться розрахунок особового складу чергової зміни елементів вузла РТЗ та вузла РТЗ у цілому для кожного із установлених ступенів бойової готовності вузла РТЗ. Ця схема знаходиться у чергового вузла РТЗ. Схема організації чергування на елементі вузла РТЗ із розрахунком особового складу чергової зміни елемента вузла РТЗ становить собою витяг із схеми організації чергування на вузла РТЗ, у частині, що стосується елемента вузла РТЗ; знаходиться у чергового елемента вузла РТЗ.

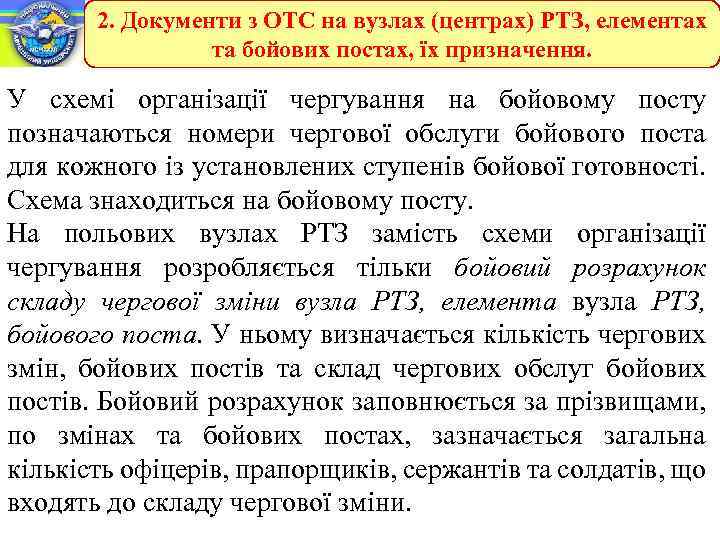

2. Документи з ОТС на вузлах (центрах) РТЗ, елементах та бойових постах, їх призначення. У схемі організації чергування на бойовому посту позначаються номери чергової обслуги бойового поста для кожного із установлених ступенів бойової готовності. Схема знаходиться на бойовому посту. На польових вузлах РТЗ замість схеми організації чергування розробляється тільки бойовий розрахунок складу чергової зміни вузла РТЗ, елемента вузла РТЗ, бойового поста. У ньому визначається кількість чергових змін, бойових постів та склад чергових обслуг бойових постів. Бойовий розрахунок заповнюється за прізвищами, по змінах та бойових постах, зазначається загальна кількість офіцерів, прапорщиків, сержантів та солдатів, що входять до складу чергової зміни.

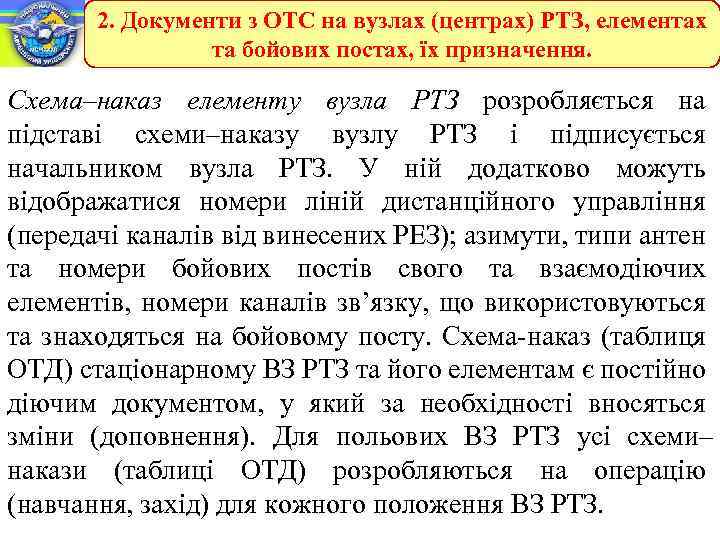

2. Документи з ОТС на вузлах (центрах) РТЗ, елементах та бойових постах, їх призначення. Схема–наказ елементу вузла РТЗ розробляється на підставі схеми–наказу вузлу РТЗ і підписується начальником вузла РТЗ. У ній додатково можуть відображатися номери ліній дистанційного управління (передачі каналів від винесених РЕЗ); азимути, типи антен та номери бойових постів свого та взаємодіючих елементів, номери каналів зв’язку, що використовуються та знаходяться на бойовому посту. Схема-наказ (таблиця ОТД) стаціонарному ВЗ РТЗ та його елементам є постійно діючим документом, у який за необхідності вносяться зміни (доповнення). Для польових ВЗ РТЗ усі схеми– накази (таблиці ОТД) розробляються на операцію (навчання, захід) для кожного положення ВЗ РТЗ.
2. Документи з ОТС на вузлах (центрах) РТЗ, елементах та бойових постах, їх призначення. Схема–наказ бойовому посту ВЗ РТЗ розробляється на підставі схеми–наказу елемента ВЗ РТЗ і підписується начальником елементу ВЗ РТЗ. Схема–наказ номеру чергової обслуги бойового поста розробляється на підставі схеми–наказу бойовому посту. У тому разі, якщо у схемі–наказі бойовому посту є вказівки про резервування каналів (засобів) зв’язку, схема резервування для даного бойового поста окремо не розробляється. Графік стану РТЗ ведеться черговими вузла РТЗ, елемента вузла РТЗ у реальному масштабі часу. Він складається із двох розділів: оперативно–технічні дані по РТЗ і стан РТЗ протягом доби. Наявність РТЗ відповідного напрямку позначається прямою лінією, яка продовжується через кожну годину роботи вузла РТЗ. При порушенні РТЗ лінія закінчується і зазначається час (у хвилинах).

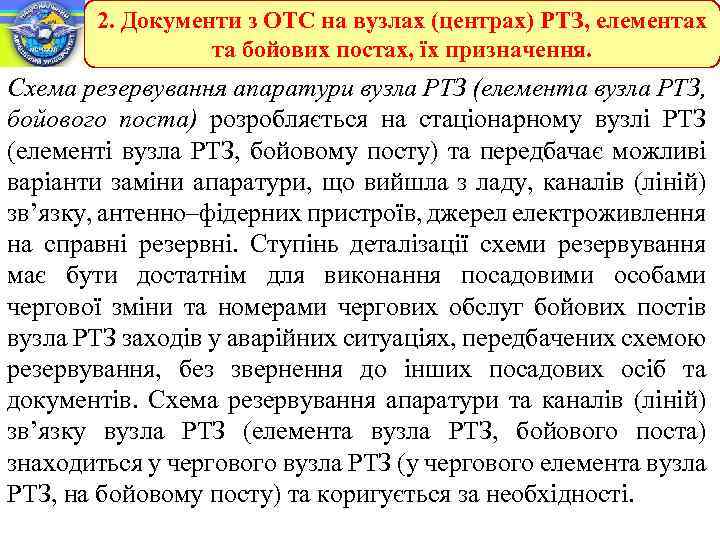

2. Документи з ОТС на вузлах (центрах) РТЗ, елементах та бойових постах, їх призначення. Схема резервування апаратури вузла РТЗ (елемента вузла РТЗ, бойового поста) розробляється на стаціонарному вузлі РТЗ (елементі вузла РТЗ, бойовому посту) та передбачає можливі варіанти заміни апаратури, що вийшла з ладу, каналів (ліній) зв’язку, антенно–фідерних пристроїв, джерел електроживлення на справні резервні. Ступінь деталізації схеми резервування має бути достатнім для виконання посадовими особами чергової зміни та номерами чергових обслуг бойових постів вузла РТЗ заходів у аварійних ситуаціях, передбачених схемою резервування, без звернення до інших посадових осіб та документів. Схема резервування апаратури та каналів (ліній) зв’язку вузла РТЗ (елемента вузла РТЗ, бойового поста) знаходиться у чергового вузла РТЗ (у чергового елемента вузла РТЗ, на бойовому посту) та коригується за необхідності.

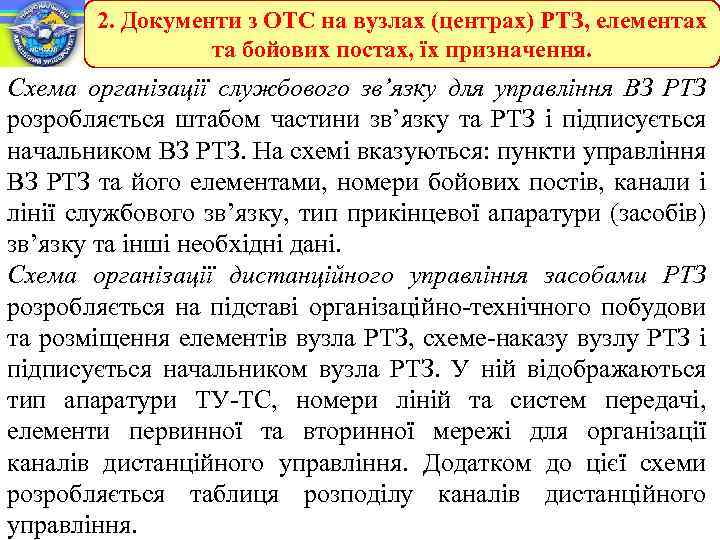

2. Документи з ОТС на вузлах (центрах) РТЗ, елементах та бойових постах, їх призначення. Схема організації службового зв’язку для управління ВЗ РТЗ розробляється штабом частини зв’язку та РТЗ і підписується начальником ВЗ РТЗ. На схемі вказуються: пункти управління ВЗ РТЗ та його елементами, номери бойових постів, канали і лінії службового зв’язку, тип прикінцевої апаратури (засобів) зв’язку та інші необхідні дані. Схема організації дистанційного управління засобами РТЗ розробляється на підставі організаційно-технічного побудови та розміщення елементів вузла РТЗ, схеме-наказу вузлу РТЗ і підписується начальником вузла РТЗ. У ній відображаються тип апаратури ТУ-ТС, номери ліній та систем передачі, елементи первинної та вторинної мережі для організації каналів дистанційного управління. Додатком до цієї схеми розробляється таблиця розподілу каналів дистанційного управління.

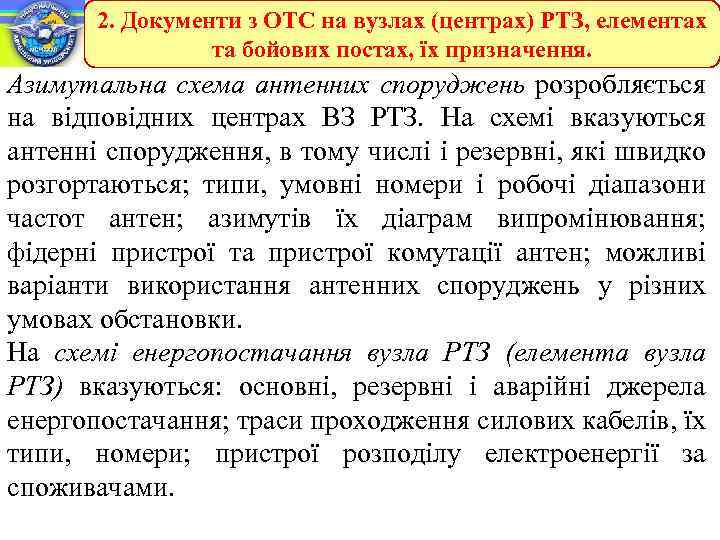

2. Документи з ОТС на вузлах (центрах) РТЗ, елементах та бойових постах, їх призначення. Азимутальна схема антенних споруджень розробляється на відповідних центрах ВЗ РТЗ. На схемі вказуються антенні спорудження, в тому числі і резервні, які швидко розгортаються; типи, умовні номери і робочі діапазони частот антен; азимутів їх діаграм випромінювання; фідерні пристрої та пристрої комутації антен; можливі варіанти використання антенних споруджень у різних умовах обстановки. На схемі енергопостачання вузла РТЗ (елемента вузла РТЗ) вказуються: основні, резервні і аварійні джерела енергопостачання; траси проходження силових кабелів, їх типи, номери; пристрої розподілу електроенергії за споживачами.
