Грунтовые анкера Картина могучего дерева вела нас Оно

Грунтовые анкера Картина могучего дерева вела нас. Оно имеет корневую систему из больших и малых корней, которые его держат и таким образом закрепляют в грунте без массивного фундамента. Корни переносят внешние, вертикальные и горизонтальные, статические и динамические силы, моменты и толчки, которые действуют на дерево. Дерево противостоит таким образом ветру, снегу и землетрясениям. С одной стороны, корни сцепляются с грунтом, с другой стороны, они связывают почву в монолит (корневое тело). Так возникает составной строительный материал (композит). Корни дерева растут по до сих пор нам неизвестной „измерительной системе". У дерева мы учимся строить в грунте, экономно обращаться с ним, улучшать грунт и армировать его. К этим новым идеям в технологии оснований сооружений д-р F. Lizzi пришел уже в 1952 году и назвал свои микросваи „корневыми сваями" (Pali Radic).

Грунтовые анкера Используются для крепления ограждений котлованов, днищ опускных колодцев, подпорных стен и стен подземных сооружений (в т. ч. Стена в грунте), оползневых склонов и откосов, фундаментов высоких сооружений.

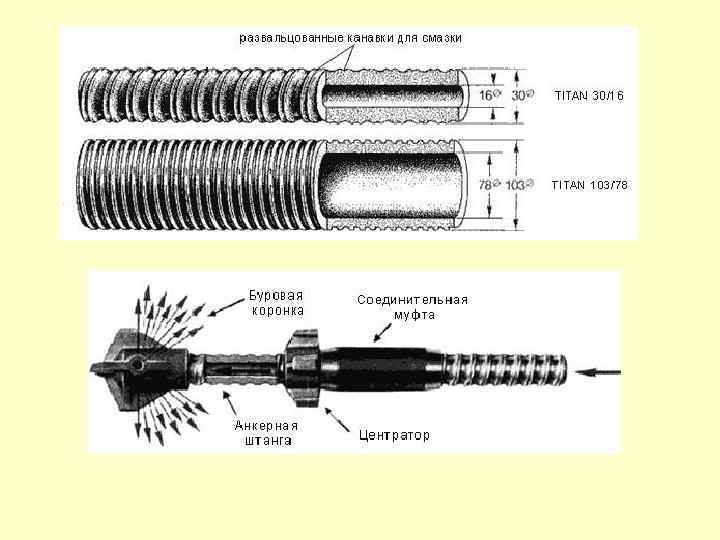

Грунтовый анкер – устройство для передачи растягивающих нагрузок от закрепляемой конструкции на несущие слои грунта Состоит из трех основных частей – оголовка, анкерной тяги и заделки (корня) Оголовок – составной элемент анкера, передающий нагрузку от закрепляемого элемента сооружения на анкерную тягу (опорная плита и крепежные элементы) Тяга – составной элемент анкера, передающий нагрузку от оголовка на заделку Заделка (корень) – часть анкера, передающая нагрузку от тяги на грунт По направлению тяги – наклонные и вертикальные По сроку службы – временные (до 2 -х лет) и постоянные По способу производства работ – буровые, забивные, РИТ, Титан, Jet-grouting, канатные…

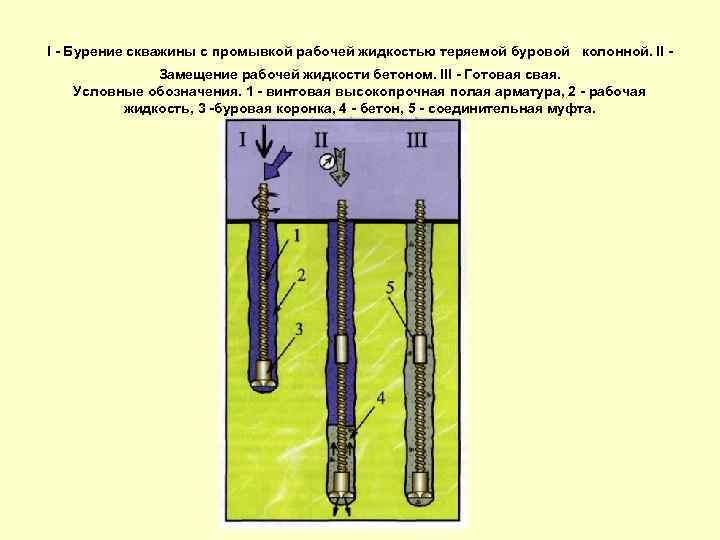

I - Бурение скважины с промывкой рабочей жидкостью теряемой буровой колонной. II Замещение рабочей жидкости бетоном. III - Готовая свая. Условные обозначения. 1 - винтовая высокопрочная полая арматура, 2 - рабочая жидкость, 3 -буровая коронка, 4 - бетон, 5 - соединительная муфта.

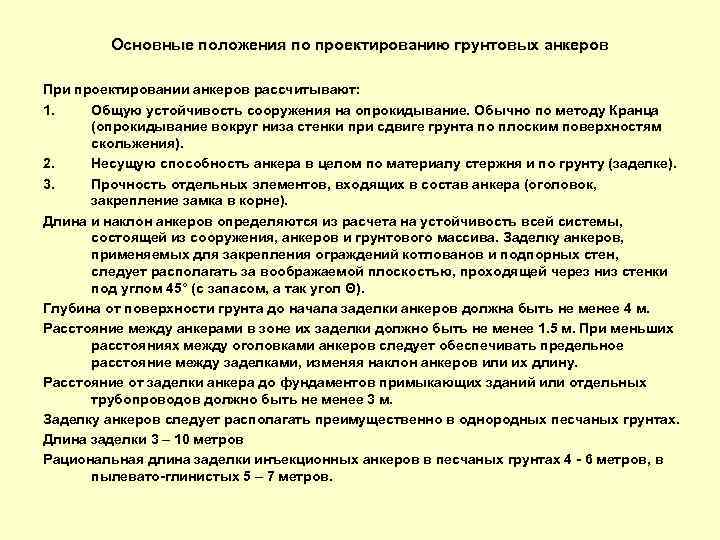

Основные положения по проектированию грунтовых анкеров При проектировании анкеров рассчитывают: 1. Общую устойчивость сооружения на опрокидывание. Обычно по методу Кранца (опрокидывание вокруг низа стенки при сдвиге грунта по плоским поверхностям скольжения). 2. Несущую способность анкера в целом по материалу стержня и по грунту (заделке). 3. Прочность отдельных элементов, входящих в состав анкера (оголовок, закрепление замка в корне). Длина и наклон анкеров определяются из расчета на устойчивость всей системы, состоящей из сооружения, анкеров и грунтового массива. Заделку анкеров, применяемых для закрепления ограждений котлованов и подпорных стен, следует располагать за воображаемой плоскостью, проходящей через низ стенки под углом 45° (с запасом, а так угол Θ). Глубина от поверхности грунта до начала заделки анкеров должна быть не менее 4 м. Расстояние между анкерами в зоне их заделки должно быть не менее 1. 5 м. При меньших расстояниях между оголовками анкеров следует обеспечивать предельное расстояние между заделками, изменяя наклон анкеров или их длину. Расстояние от заделки анкера до фундаментов примыкающих зданий или отдельных трубопроводов должно быть не менее 3 м. Заделку анкеров следует располагать преимущественно в однородных песчаных грунтах. Длина заделки 3 – 10 метров Рациональная длина заделки инъекционных анкеров в песчаных грунтах 4 - 6 метров, в пылевато-глинистых 5 – 7 метров.

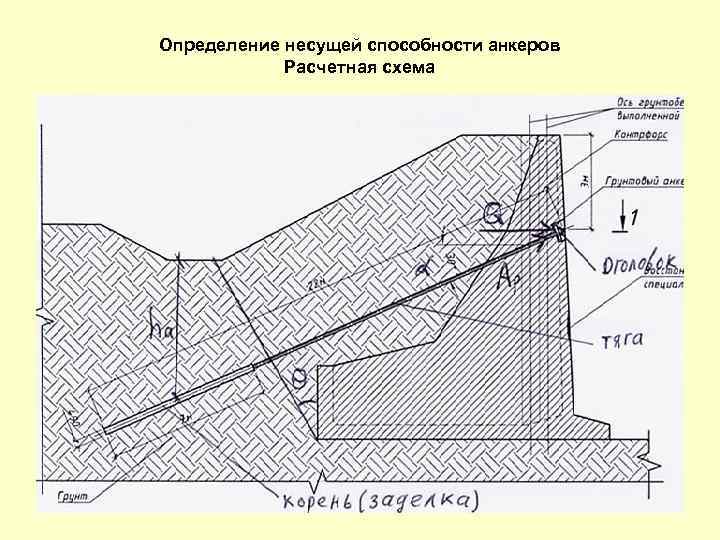

Определение несущей способности анкеров Расчетная схема

Определение несущей способности анкеров Ар – расчетная рабочая нагрузка на анкер; Q – поперечная сила, действующая в месте установки анкера; α– угол наклона скважины к горизонтали; hа – глубина заложения центра заделки, м; Предельно допускаемая нагрузка на анкер в процессе эксплуатации не должна превышать наименьшее из значений предельной несущей способности анкера по тяге Ат и грунту Ак Предельная несущая способность по тяге Fт – площадь сечения тяги нетто; Rу – расчетное сопротивление стали растяжению; m = 0. 9 – 1. 0 коэффициент условий работы для тяги. Предельная несущая способность анкера по грунту (ЦНИИС) m= 0. 8 – коэффициент неоднородности грунта; Dз – расчетный диаметр заделки;

Максимальный расчетный диаметр заделки Коэффициент кd для гравия – 2. 0, песка – 1. 5, супеси, суглинка – 1. 4, глины – 1. 3, скальных грунтов – 1. 0. lз – длина заделки анкера; γср – средний удельный вес грунта над корнем анкера; - коэффициент активного бокового давления грунта по слою, соответствующему центру заделки; φ– угол внутреннего трения грунта; С – коэффициент сцепления грунта. Задача решается как оптимизационная относительно диаметра и длины заделки и углом наклона анкеров к горизонтали. Стараются полностью использовать несущую способность тяги анкера. Несущая способность анкеров по грунту требует уточнения после пробных испытаний анкеров на строительной площадке до установки основного объема анкеров. Методика DIN 1054 – 2005. Сопротивление грунта по боковой поверхности корня анкера qsk для среднего и крупного гравия – 200 к. Па, песка, гравелистого песка – 150 к. Па, супесей, суглинков, глин – 100 к. Па.

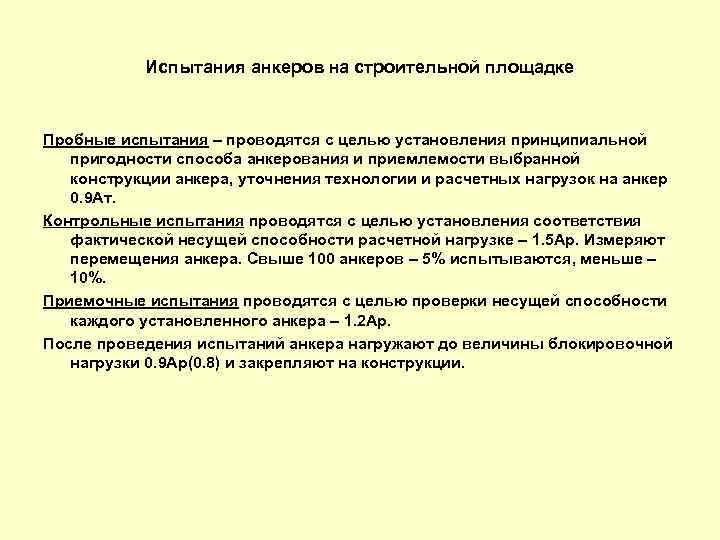

Испытания анкеров на строительной площадке Пробные испытания – проводятся с целью установления принципиальной пригодности способа анкерования и приемлемости выбранной конструкции анкера, уточнения технологии и расчетных нагрузок на анкер 0. 9 Ат. Контрольные испытания проводятся с целью установления соответствия фактической несущей способности расчетной нагрузке – 1. 5 Ар. Измеряют перемещения анкера. Свыше 100 анкеров – 5% испытываются, меньше – 10%. Приемочные испытания проводятся с целью проверки несущей способности каждого установленного анкера – 1. 2 Ар. После проведения испытаний анкера нагружают до величины блокировочной нагрузки 0. 9 Ар(0. 8) и закрепляют на конструкции.
