Грозозащита — комплекс мероприятий и технических средств предохраняющих

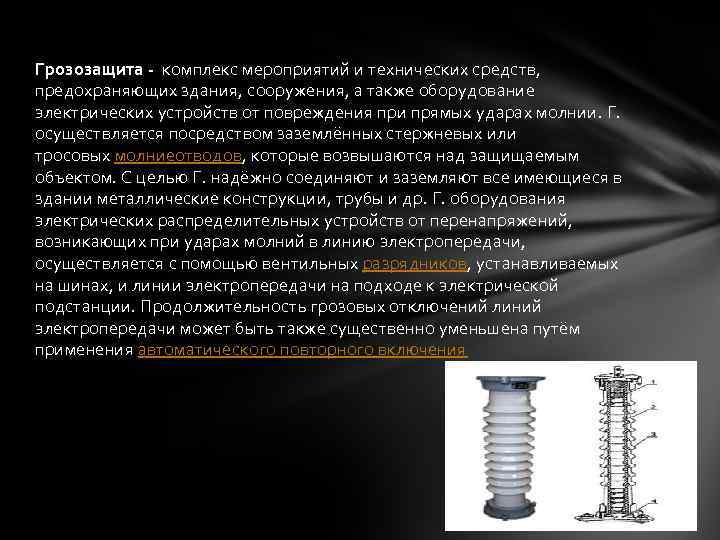

Грозозащита - комплекс мероприятий и технических средств, предохраняющих здания, сооружения, а также оборудование электрических устройств от повреждения при прямых ударах молнии. Г. осуществляется посредством заземлённых стержневых или тросовых молниеотводов, которые возвышаются над защищаемым объектом. С целью Г. надёжно соединяют и заземляют все имеющиеся в здании металлические конструкции, трубы и др. Г. оборудования электрических распределительных устройств от перенапряжений, возникающих при ударах молний в линию электропередачи, осуществляется с помощью вентильных разрядников, устанавливаемых на шинах, и линии электропередачи на подходе к электрической подстанции. Продолжительность грозовых отключений линий электропередачи может быть также существенно уменьшена путём применения автоматического повторного включения

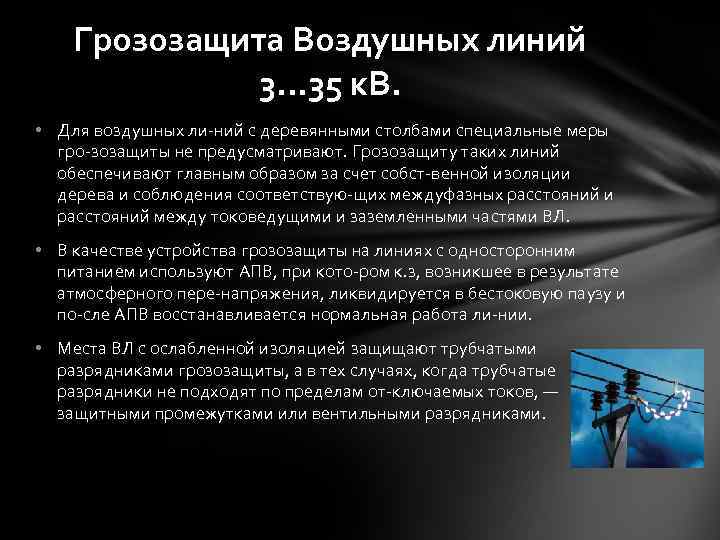

Грозозащита Воздушных линий 3. . . 35 к. В. • Для воздушных ли ний с деревянными столбами специальные меры гро зозащиты не предусматривают. Грозозащиту таких линий обеспечивают главным образом за счет собст венной изоляции дерева и соблюдения соответствую щих междуфазных расстояний и расстояний между токоведущими и заземленными частями ВЛ. • В качестве устройства грозозащиты на линиях с односторонним питанием используют АПВ, при кото ром к. з, возникшее в результате атмосферного пере напряжения, ликвидируется в бестоковую паузу и по сле АПВ восстанавливается нормальная работа ли нии. • Места ВЛ с ослабленной изоляцией защищают трубчатыми разрядниками грозозащиты, а в тех случаях, когда трубчатые разрядники не подходят по пределам от ключаемых токов, — защитными промежутками или вентильными разрядниками.

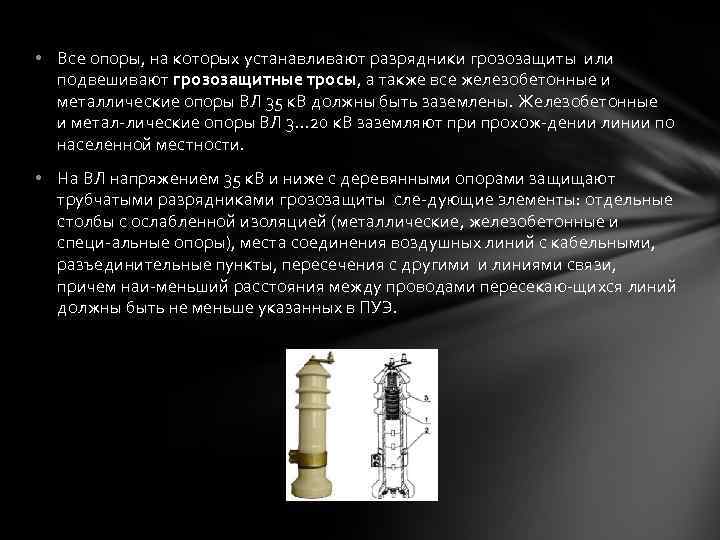

• Все опоры, на которых устанавливают разрядники грозозащиты или подвешивают грозозащитные тросы, а также все железобетонные и металлические опоры ВЛ 35 к. В должны быть заземлены. Железобетонные и метал лические опоры ВЛ 3. . . 20 к. В заземляют при прохож дении линии по населенной местности. • На ВЛ напряжением 35 к. В и ниже с деревянными опорами защищают трубчатыми разрядниками грозозащиты сле дующие элементы: отдельные столбы с ослабленной изоляцией (металлические, железобетонные и специ альные опоры), места соединения воздушных линий с кабельными, разъединительные пункты, пересечения с другими и линиями связи, причем наи меньший расстояния между проводами пересекаю щихся линий должны быть не меньше указанных в ПУЭ.

• Если вместо трубчатых разрядников грозозащиты применены защитные промежутки, то они должны быть выполне ны в виде заземленных спусков, заканчивающихся бандажами на опоре, на расстоянии от нижнего про вода 0, 75 м для ВЛ 10 к. В и ниже и 1. . . 1, 5 м для ВЛ 20. . . 35 к. В. Если расстояние от ближайшей опоры до места пересечения не более 40 м, разрядники грозозащиты или за щитные промежутки устанавливают только на бли жайшей к месту пересечения опоре. Допускают не устанавливать разрядники или защитные промежут ки на опорах, ограничивающих пролет пересечения воздушных линий с деревянными опорами, при усло вии, что расстояния между пересекающимися прово дами будут не менее: 6 м при пересечении ВЛ 150. . . 220 к. В с ВЛ более низкого напряжения; 5 м при пе ресечении ВЛ 35. . . 110 к. В с ВЛ более низкого напря жения; 4 м при пересечении ВЛ 3. . . 35 к. В с ВЛ более низкого напряжения.

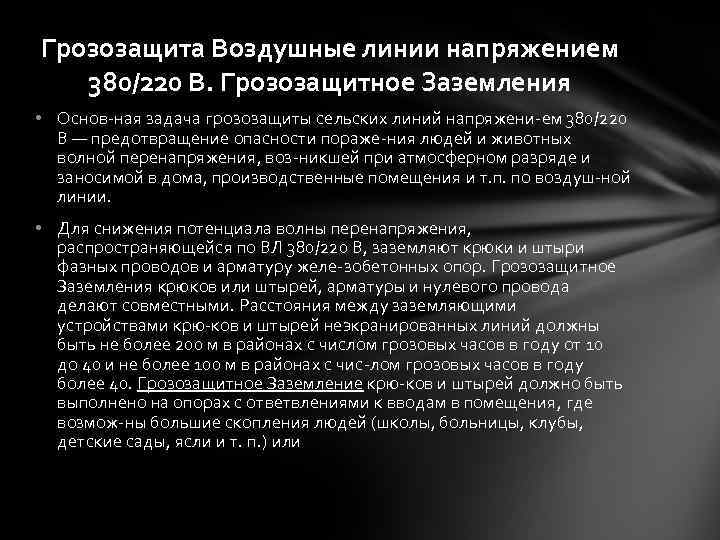

Грозозащита Воздушные линии напряжением 380/220 В. Грозозащитное Заземления • Основ ная задача грозозащиты сельских линий напряжени ем 380/220 В — предотвращение опасности пораже ния людей и животных волной перенапряжения, воз никшей при атмосферном разряде и заносимой в дома, производственные помещения и т. п. по воздуш ной линии. • Для снижения потенциала волны перенапряжения, распространяющейся по ВЛ 380/220 В, заземляют крюки и штыри фазных проводов и арматуру желе зобетонных опор. Грозозащитное Заземления крюков или штырей, арматуры и нулевого провода делают совместными. Расстояния между заземляющими устройствами крю ков и штырей неэкранированных линий должны быть не более 200 м в районах с числом грозовых часов в году от 10 до 40 и не более 100 м в районах с чис лом грозовых часов в году более 40. Грозозащитное Заземление крю ков и штырей должно быть выполнено на опорах с ответвлениями к вводам в помещения, где возмож ны большие скопления людей (школы, больницы, клубы, детские сады, ясли и т. п. ) или
