ГРАКОВСКИЙ Д Л 12 КЗ 516 УСИЛЕНИЕ СИГНАЛА

ГРАКОВСКИЙ Д. Л. 12 КЗ 516 УСИЛЕНИЕ СИГНАЛА В БЕСПРОВОДНЫХ СЕТЯХ

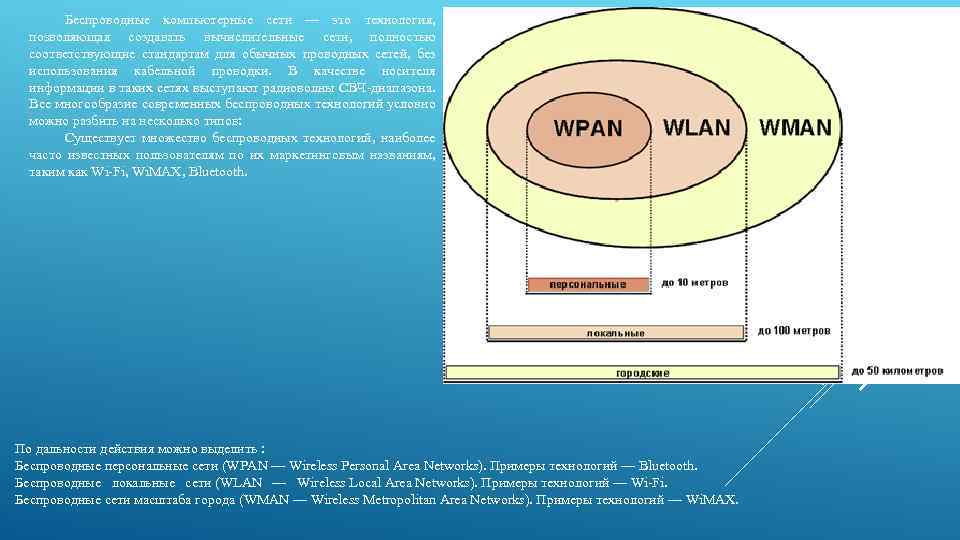

Беспроводные компьютерные сети — это технология, позволяющая создавать вычислительные сети, полностью соответствующие стандартам для обычных проводных сетей, без использования кабельной проводки. В качестве носителя информации в таких сетях выступают радиоволны СВЧ-диапазона. Все многообразие современных беспроводных технологий условно можно разбить на несколько типов: Существует множество беспроводных технологий, наиболее часто известных пользователям по их маркетинговым названиям, таким как Wi-Fi, Wi. MAX, Bluetooth. По дальности действия можно выделить : Беспроводные персональные сети (WPAN — Wireless Personal Area Networks). Примеры технологий — Bluetooth. Беспроводные локальные сети (WLAN — Wireless Local Area Networks). Примеры технологий — Wi-Fi. Беспроводные сети масштаба города (WMAN — Wireless Metropolitan Area Networks). Примеры технологий — Wi. MAX.

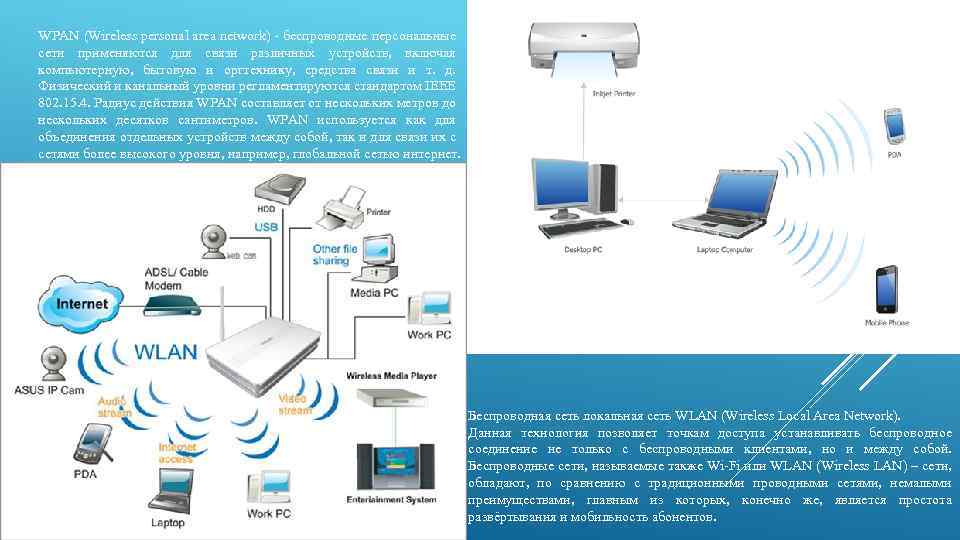

WPAN (Wireless personal area network) - беспроводные персональные сети применяются для связи различных устройств, включая компьютерную, бытовую и оргтехнику, средства связи и т. д. Физический и канальный уровни регламентируются стандартом IEEE 802. 15. 4. Радиус действия WPAN составляет от нескольких метров до нескольких десятков сантиметров. WPAN используется как для объединения отдельных устройств между собой, так и для связи их с сетями более высокого уровня, например, глобальной сетью интернет. Беспроводная сеть локальная сеть WLAN (Wireless Local Area Network). Данная технология позволяет точкам доступа устанавливать беспроводное соединение не только с беспроводными клиентами, но и между собой. Беспроводные сети, называемые также Wi-Fi или WLAN (Wireless LAN) – сети, обладают, по сравнению с традиционными проводными сетями, немалыми преимуществами, главным из которых, конечно же, является простота развёртывания и мобильность абонентов.

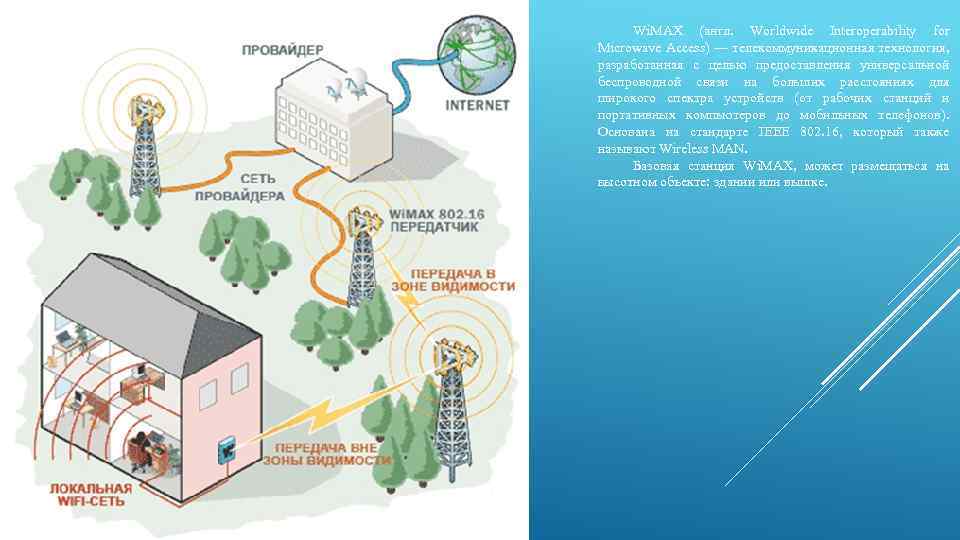

Wi. MAX (англ. Worldwide Interoperability for Microwave Access) — телекоммуникационная технология, разработанная с целью предоставления универсальной беспроводной связи на больших расстояниях для широкого спектра устройств (от рабочих станций и портативных компьютеров до мобильных телефонов). Основана на стандарте IEEE 802. 16, который также называют Wireless MAN. Базовая станция Wi. MAX, может размещаться на высотном объекте: здании или вышке.

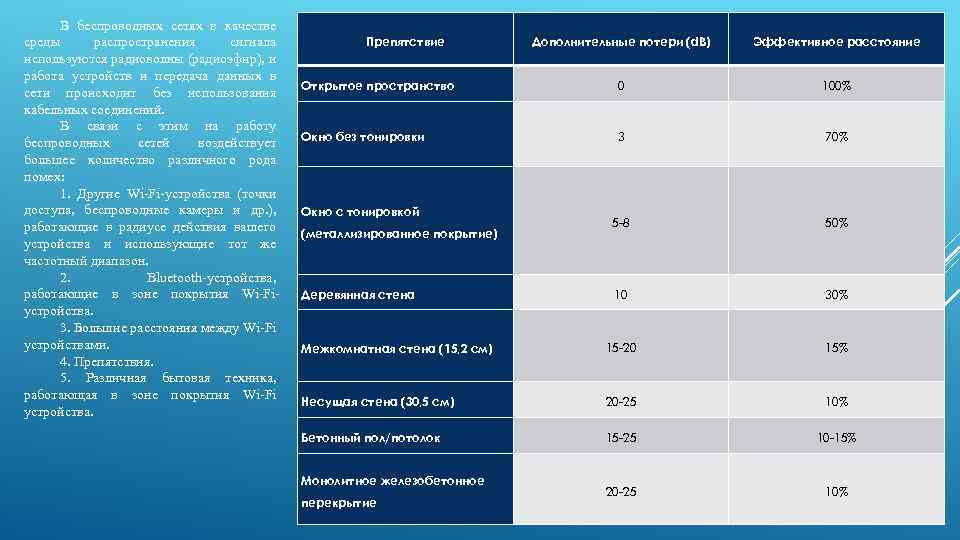

В беспроводных сетях в качестве среды распространения сигнала используются радиоволны (радиоэфир), и работа устройств и передача данных в сети происходит без использования кабельных соединений. В связи с этим на работу беспроводных сетей воздействует большее количество различного рода помех: 1. Другие Wi-Fi-устройства (точки доступа, беспроводные камеры и др. ), работающие в радиусе действия вашего устройства и использующие тот же частотный диапазон. 2. Bluetooth-устройства, работающие в зоне покрытия Wi-Fiустройства. 3. Большие расстояния между Wi-Fi устройствами. 4. Препятствия. 5. Различная бытовая техника, работающая в зоне покрытия Wi-Fi устройства. Препятствие Дополнительные потери (d. B) Эффективное расстояние Открытое пространство 0 100% Окно без тонировки 3 70% 5 -8 50% 10 30% Межкомнатная стена (15, 2 см) 15 -20 15% Несущая стена (30, 5 см) 20 -25 10% Бетонный пол/потолок 15 -25 10 -15% 20 -25 10% Окно с тонировкой (металлизированное покрытие) Деревянная стена Монолитное железобетонное перекрытие

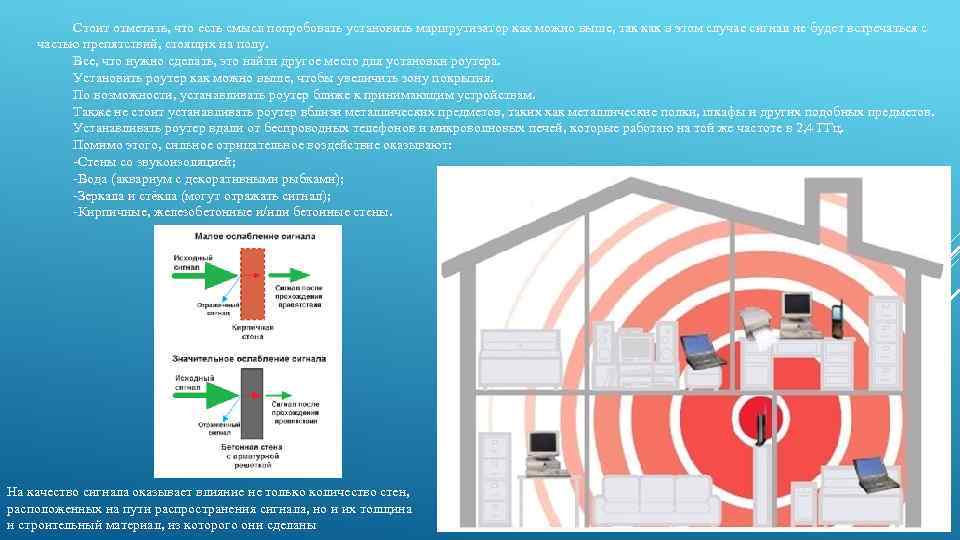

Стоит отметить, что есть смысл попробовать установить маршрутизатор как можно выше, так как в этом случае сигнал не будет встречаться с частью препятствий, стоящих на полу. Все, что нужно сделать, это найти другое место для установки роутера. Установить роутер как можно выше, чтобы увеличить зону покрытия. По возможности, устанавливать роутер ближе к принимающим устройствам. Также не стоит устанавливать роутер вблизи металлических предметов, таких как металлические полки, шкафы и других подобных предметов. Устанавливать роутер вдали от беспроводных телефонов и микроволновых печей, которые работаю на той же частоте в 2, 4 ГГц. Помимо этого, сильное отрицательное воздействие оказывают: -Стены со звукоизоляцией; -Вода (аквариум с декоративными рыбками); -Зеркала и стёкла (могут отражать сигнал); -Кирпичные, железобетонные и/или бетонные стены. На качество сигнала оказывает влияние не только количество стен, расположенных на пути распространения сигнала, но и их толщина и строительный материал, из которого они сделаны

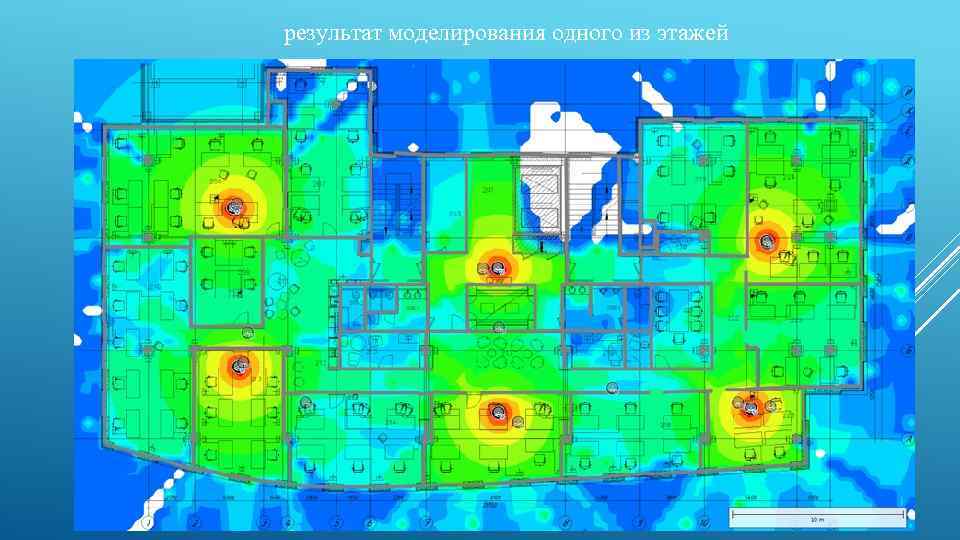

результат моделирования одного из этажей

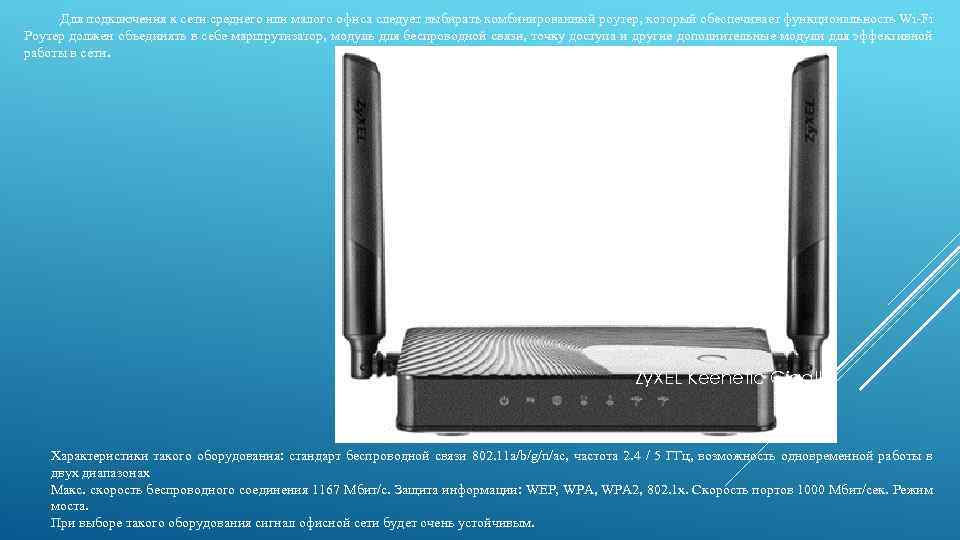

Для подключения к сети среднего или малого офиса следует выбирать комбинированный роутер, который обеспечивает функциональность Wi-Fi Роутер должен объединять в себе маршрутизатор, модуль для беспроводной связи, точку доступа и другие дополнительные модули для эффективной работы в сети. Zy. XEL Keenetic Giga. III Характеристики такого оборудования: стандарт беспроводной связи 802. 11 a/b/g/n/ac, частота 2. 4 / 5 ГГц, возможность одновременной работы в двух диапазонах Макс. скорость беспроводного соединения 1167 Мбит/с. Защита информации: WEP, WPA 2, 802. 1 x. Скорость портов 1000 Мбит/сек. Режим моста. При выборе такого оборудования сигнал офисной сети будет очень устойчивым.

Увеличение зоны покрытия беспроводной сети технологией WDS, подразумевает установку, как минимум, еще одного девайса, являющегося репитером, то есть повторителем. Для дома устроит беспроводной повторитель TP-Link TL-WA 850 RE. Устройство поддерживает работу с беспроводными сетями стандартов 802. 11 b/g/n в диапазоне 2, 4 ГГц на скоростях до 300 Мбит/с. При этом сети могут быть открытыми, а также использовать WEP или WPA/WPA 2.

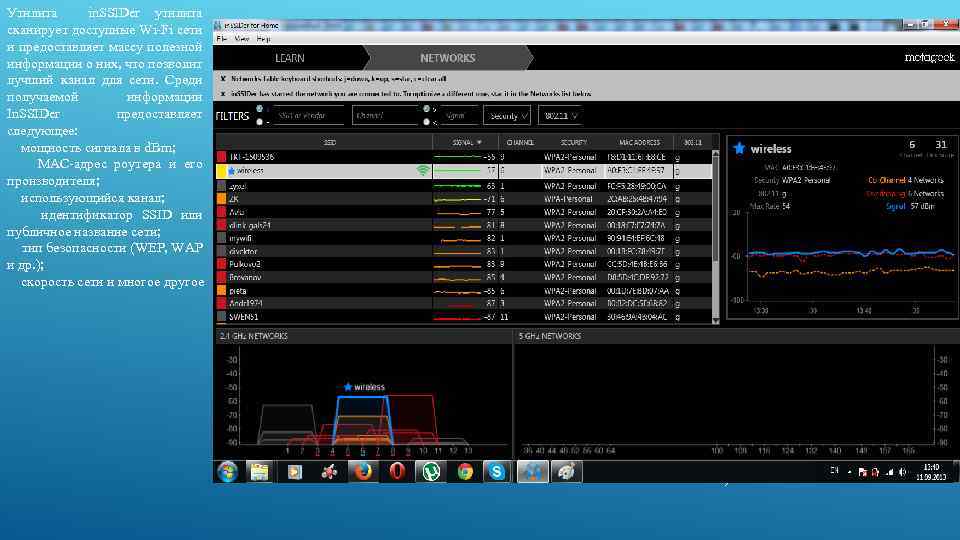

Утилита in. SSIDer утилита сканирует доступные Wi-Fi сети и предоставляет массу полезной информации о них, что позволит лучший канал для сети. Среди получаемой информации In. SSIDer предоставляет следующее: мощность сигнала в d. Bm; MAC-адрес роутера и его производителя; использующийся канал; идентификатор SSID или публичное название сети; тип безопасности (WEP, WAP и др. ); скорость сети и многое другое

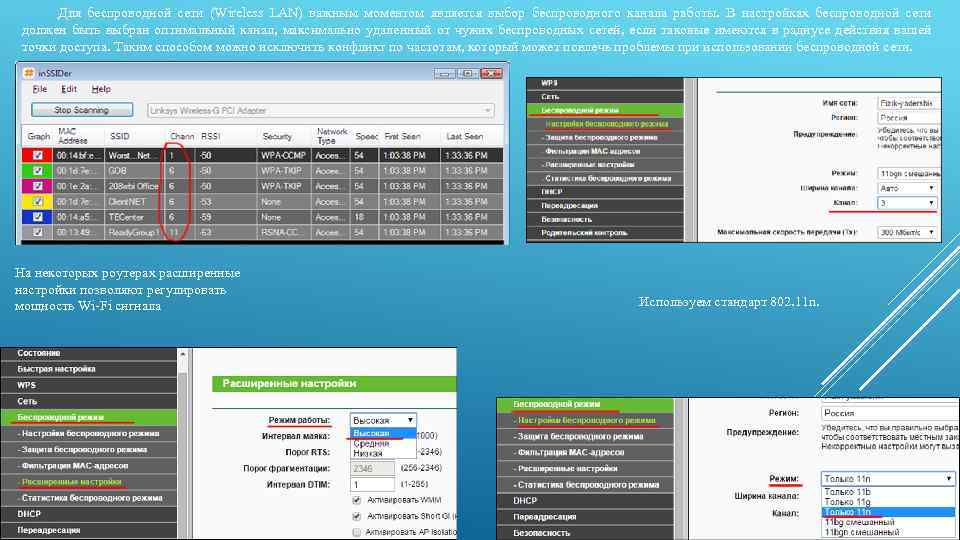

Для беспроводной сети (Wireless LAN) важным моментом является выбор беспроводного канала работы. В настройках беспроводной сети должен быть выбран оптимальный канал, максимально удаленный от чужих беспроводных сетей, если таковые имеются в радиусе действия вашей точки доступа. Таким способом можно исключить конфликт по частотам, который может повлечь проблемы при использовании беспроводной сети. На некоторых роутерах расширенные настройки позволяют регулировать мощность Wi-Fi сигнала Используем стандарт 802. 11 n.

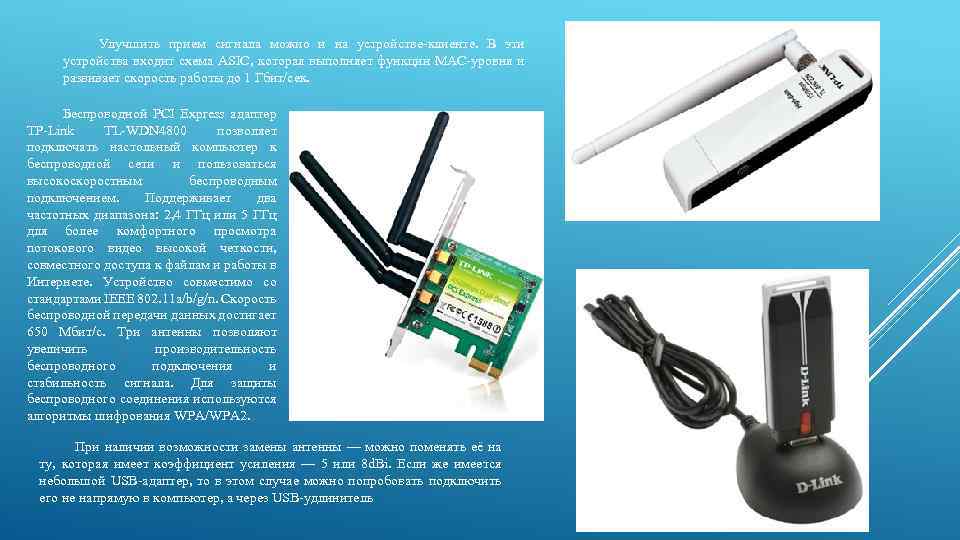

Улучшить прием сигнала можно и на устройстве-клиенте. В эти устройства входит схема ASIC, которая выполняет функции MAC-уровня и развивает скорость работы до 1 Гбит/сек. Беспроводной PCI Express адаптер TP-Link TL-WDN 4800 позволяет подключать настольный компьютер к беспроводной сети и пользоваться высокоскоростным беспроводным подключением. Поддерживает два частотных диапазона: 2, 4 ГГц или 5 ГГц для более комфортного просмотра потокового видео высокой четкости, совместного доступа к файлам и работы в Интернете. Устройство совместимо со стандартами IEEE 802. 11 a/b/g/n. Скорость беспроводной передачи данных достигает 650 Мбит/с. Три антенны позволяют увеличить производительность беспроводного подключения и стабильность сигнала. Для защиты беспроводного соединения используются алгоритмы шифрования WPA/WPA 2. При наличии возможности замены антенны — можно поменять её на ту, которая имеет коэффициент усиления — 5 или 8 d. Bi. Если же имеется небольшой USB-адаптер, то в этом случае можно попробовать подключить его не напрямую в компьютер, а через USB-удлинитель

Антенна — это и излучатель радиоволн, и их приемник. Конфигурация антенны определяет зону покрытия беспроводной точки доступа, то есть ту зону, где точка доступа излучает сигнал, который способны принять другие клиенты беспроводной сети. Зона покрытия беспроводной точки доступа определяется именно конструкцией, а не размерами антенны. Всенаправленные антенны 2, 4 ГГц используются для построения базовых станций, что позволяет подключать пользователей как на маленьких, так и на максимально больших расстояниях. Такие антенны обладают повышенной прочностью и маленькими размерами. Панельные антенны 2, 4 ГГц предназначаются для подключения на небольшие расстояния 1— 5 км, располагают очень удобным креплением при монтаже на любую поверхностную плоскость. Панельные антенны не нуждаются в дополнительной грозозащите, изолятором в антенне является воздух Очевидным преимуществом направленной антенны бесперебойное обеспечение высокоскоростной и качественной передачи радиосигналов по современной технологии Wi-Fi и Radio. Ethernet. Секторные антенны 2, 4 -5 ГГц, усиление до 24 д. Б, как и всенаправленные, предназначаются для построения базовых станций с определенным радиусом покрытия. Как следует из их названия, секторные антенны принимают (и передают) сигнал с определённого сектора.

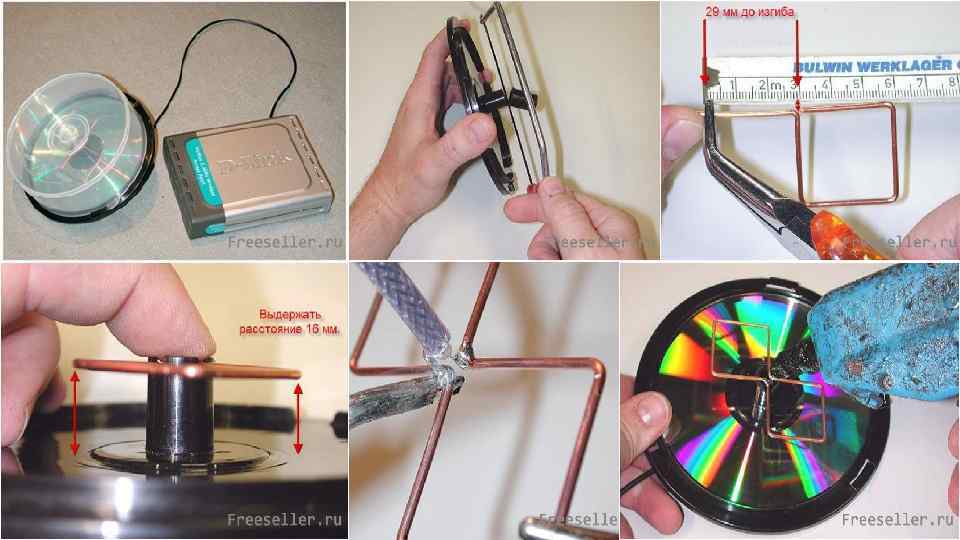

Модернизация антенны — самый популярный метод решения этой проблемы, но применить его можно только к беспроводным маршрутизаторам, антенны которых расположены снаружи корпуса, а не внутри. Его суть заключается в том, чтобы задать сигналу определённое направление. Лучшим вариантом становится самодельная направленная антенна Wi-Fi. Самые чувствительные именно такие. Дело в том, что передаваемая и принимаемая мощности сосредотачиваются в узком секторе. Это позволяет повысить качество передачи, с умом расположив пользователей и точку доступа.
