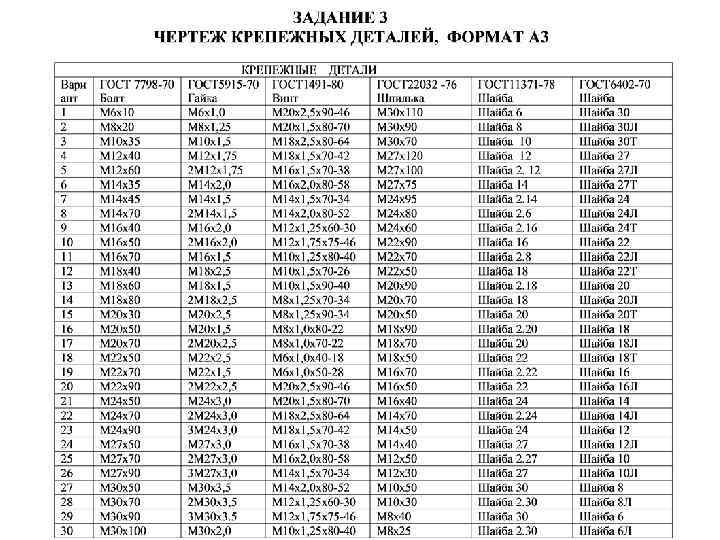

Графическое проектирование агрегатов ЗАНЯТИЕ 2 - Основные правила построения изображения в прямоугольной проекции. - Графическое проектирование агрегатов ЗАНЯТИЕ 2 - Основные правила построения изображения в прямоугольной проекции. - Выполнение эскиза сложной детали (блок цилиндров аксиально-поршневого насоса), (Э 2) - Выполнение чертежа блока цилиндров на формате А 3. (Ч 2) - Резьба, резьбовые детали. - Стандартные крепежные детали, ГОСТы на крепежные детали. - Выполнить по вариантам чертеж «Сборочные детали» на формате А 3. (Ч 3)

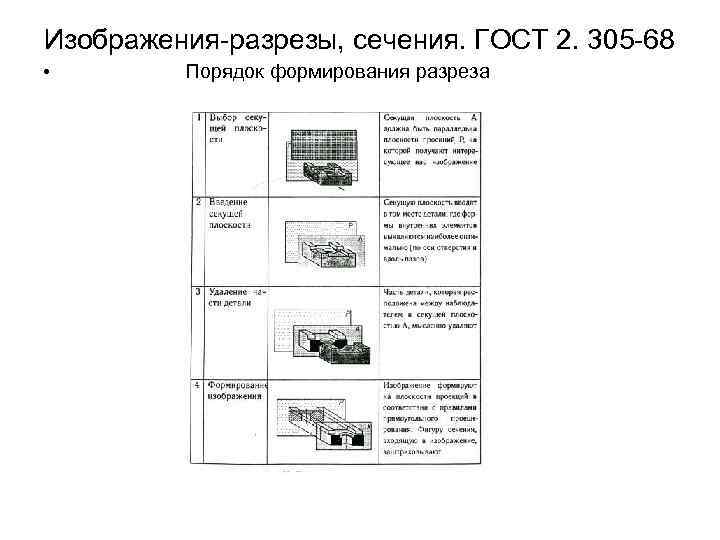

Изображения-разрезы, сечения. ГОСТ 2. 305 -68 • Порядок формирования разреза Изображения-разрезы, сечения. ГОСТ 2. 305 -68 • Порядок формирования разреза

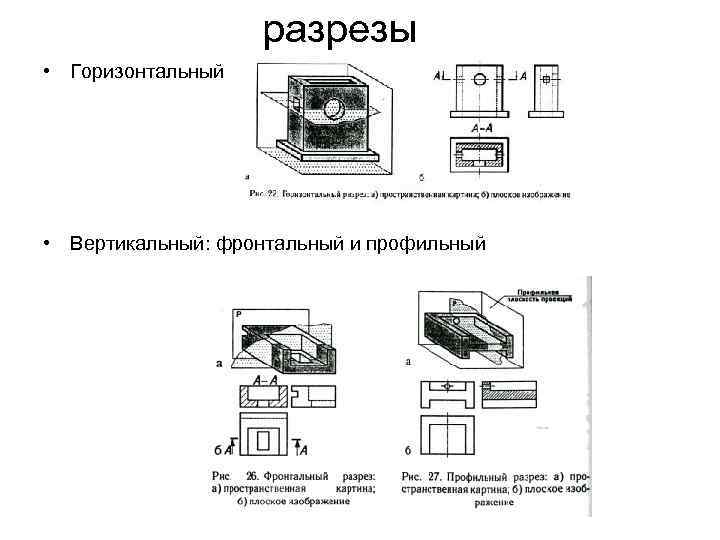

разрезы • Горизонтальный • Вертикальный: фронтальный и профильный разрезы • Горизонтальный • Вертикальный: фронтальный и профильный

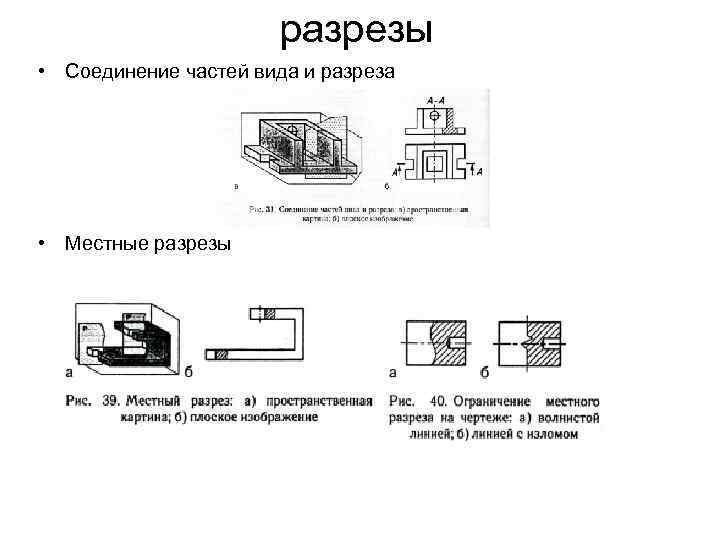

разрезы • Соединение частей вида и разреза • Местные разрезы разрезы • Соединение частей вида и разреза • Местные разрезы

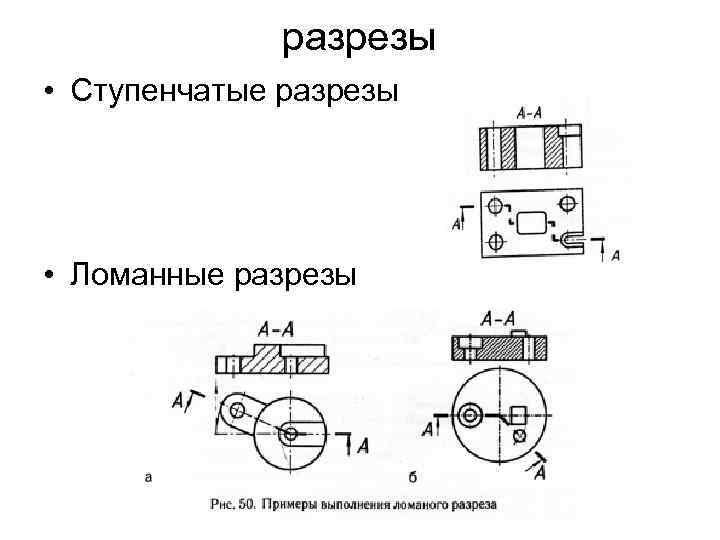

разрезы • Ступенчатые разрезы • Ломанные разрезы разрезы • Ступенчатые разрезы • Ломанные разрезы

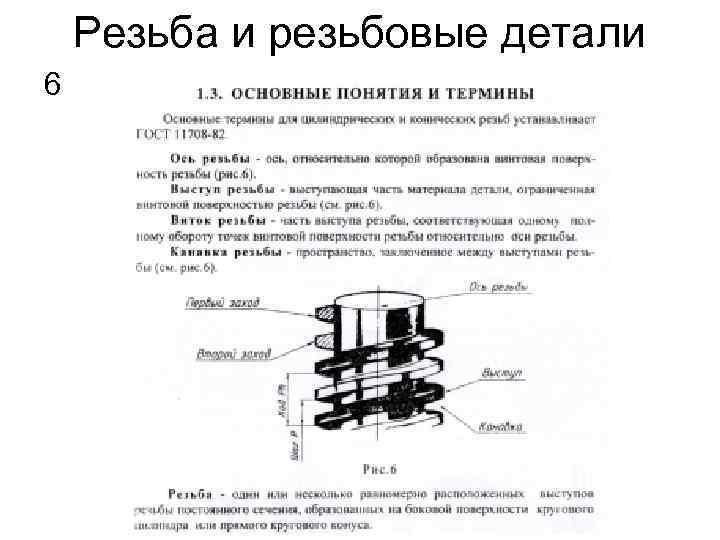

Резьба и резьбовые детали 6 Резьба и резьбовые детали 6

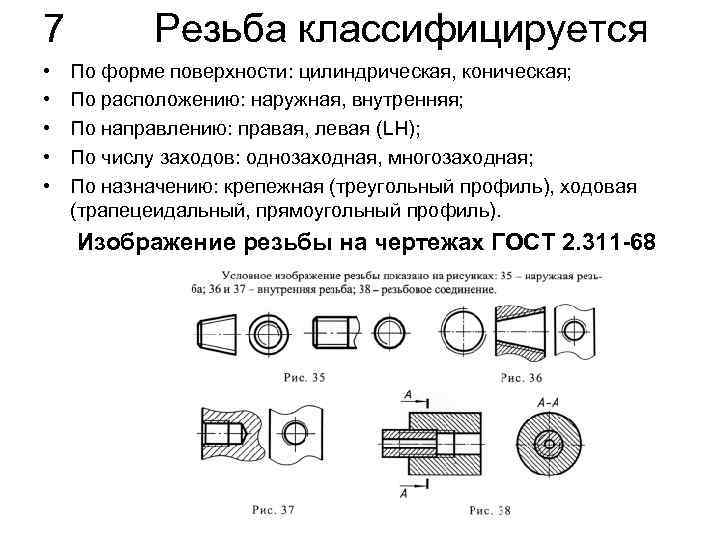

7 • • • Резьба классифицируется По форме поверхности: цилиндрическая, коническая; По расположению: наружная, 7 • • • Резьба классифицируется По форме поверхности: цилиндрическая, коническая; По расположению: наружная, внутренняя; По направлению: правая, левая (LH); По числу заходов: однозаходная, многозаходная; По назначению: крепежная (треугольный профиль), ходовая (трапецеидальный, прямоугольный профиль). Изображение резьбы на чертежах ГОСТ 2. 311 -68

8 Типы резьб 8 Типы резьб

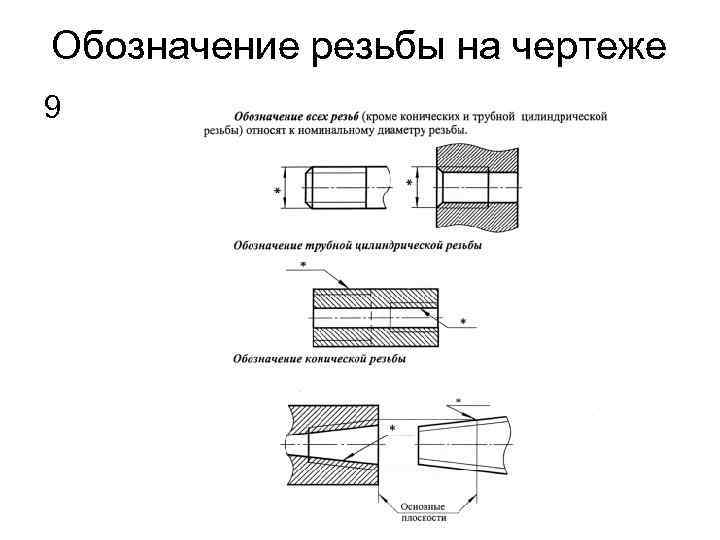

Обозначение резьбы на чертеже 9 Обозначение резьбы на чертеже 9

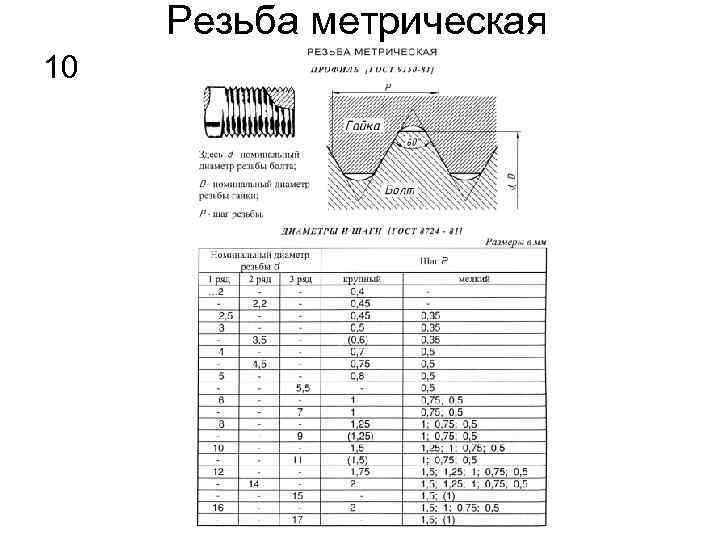

Резьба метрическая 10 Резьба метрическая 10

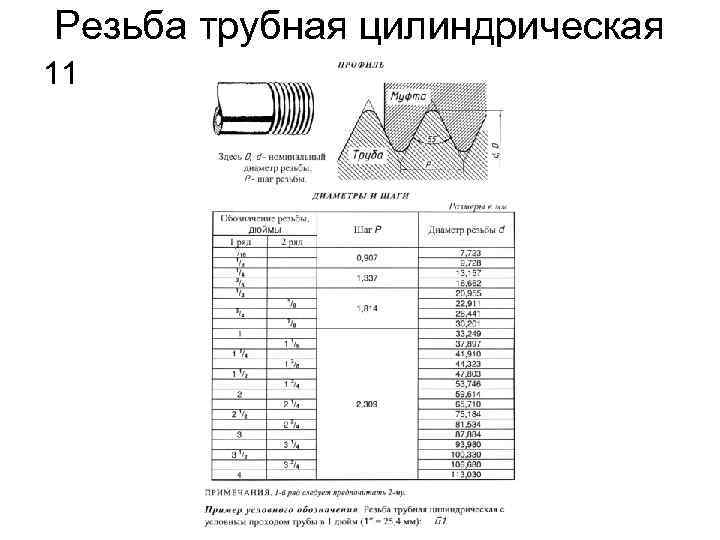

Резьба трубная цилиндрическая 11 Резьба трубная цилиндрическая 11

Фаски резьбовые ГОСТ 10549 -80 12 Фаски резьбовые ГОСТ 10549 -80 12

Проточки резьбовые 13 Проточки резьбовые 13

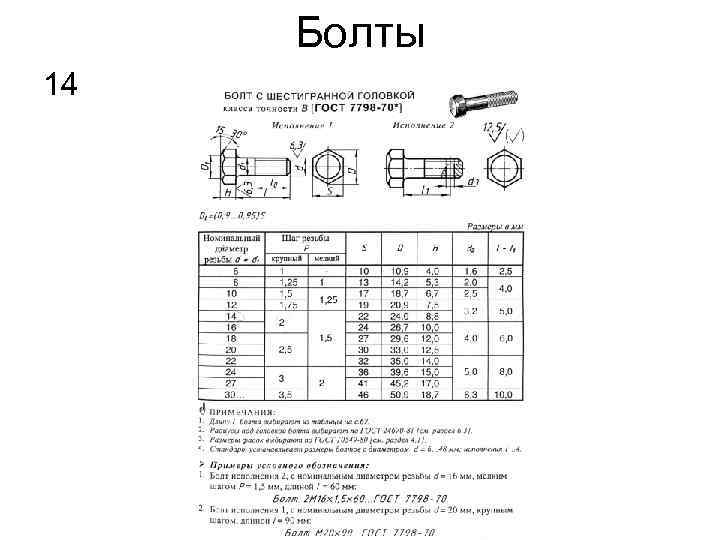

Болты 14 Болты 14

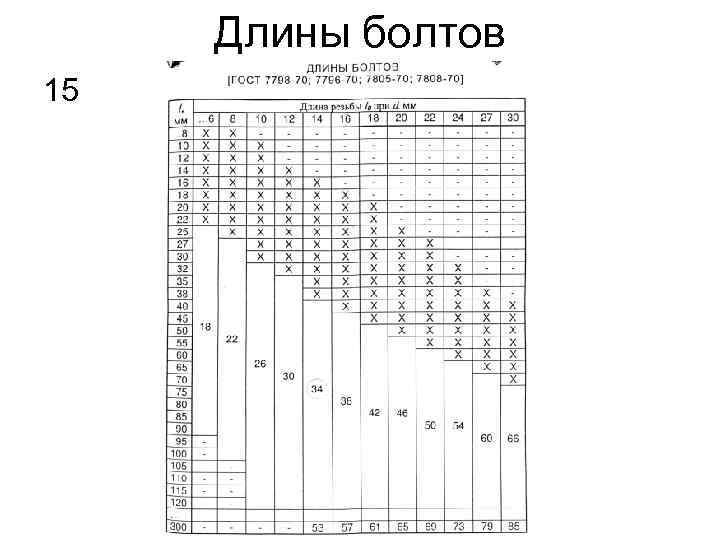

Длины болтов 15 Длины болтов 15

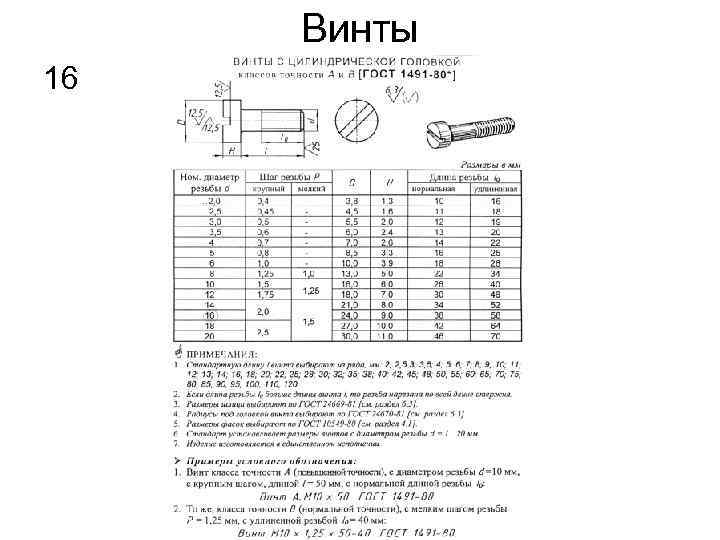

Винты 16 Винты 16

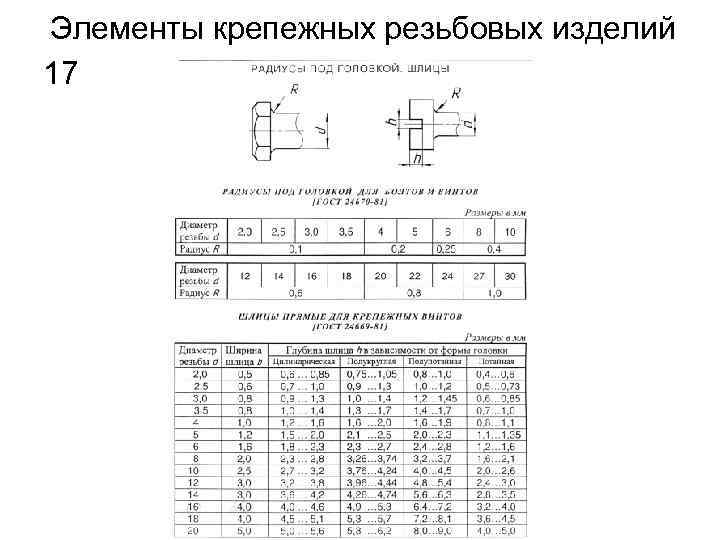

Элементы крепежных резьбовых изделий 17 Элементы крепежных резьбовых изделий 17

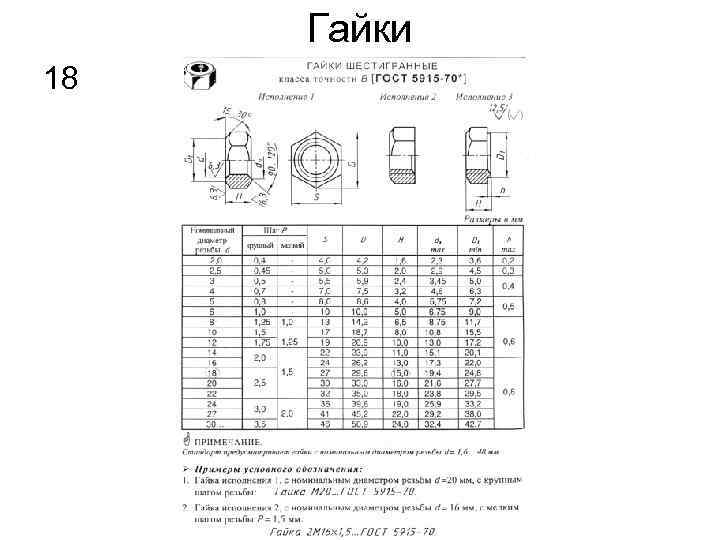

Гайки 18 Гайки 18

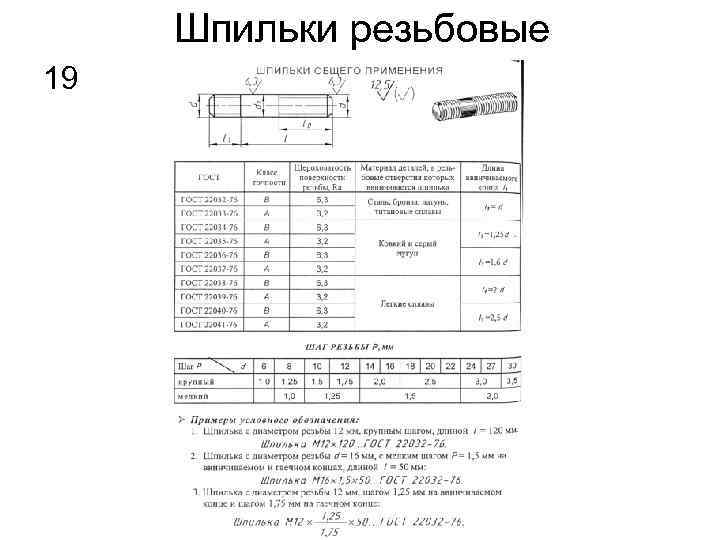

Шпильки резьбовые 19 Шпильки резьбовые 19

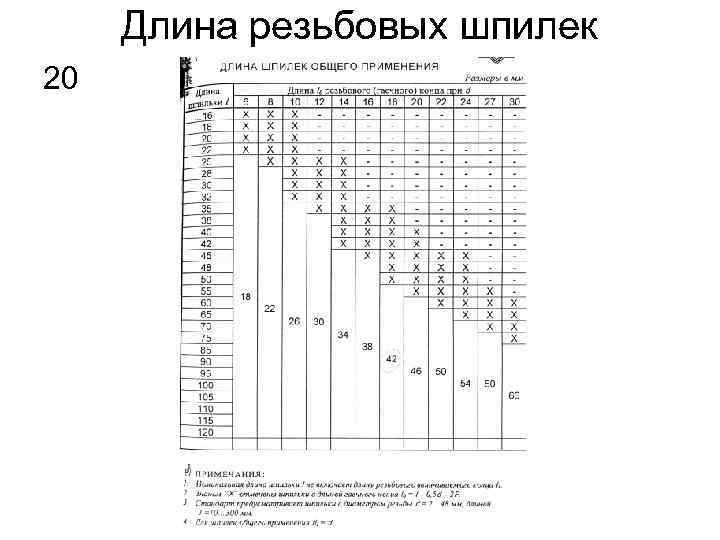

Длина резьбовых шпилек 20 Длина резьбовых шпилек 20

Шайбы обычные ГОСТ 11371 -78 21 Шайбы обычные ГОСТ 11371 -78 21

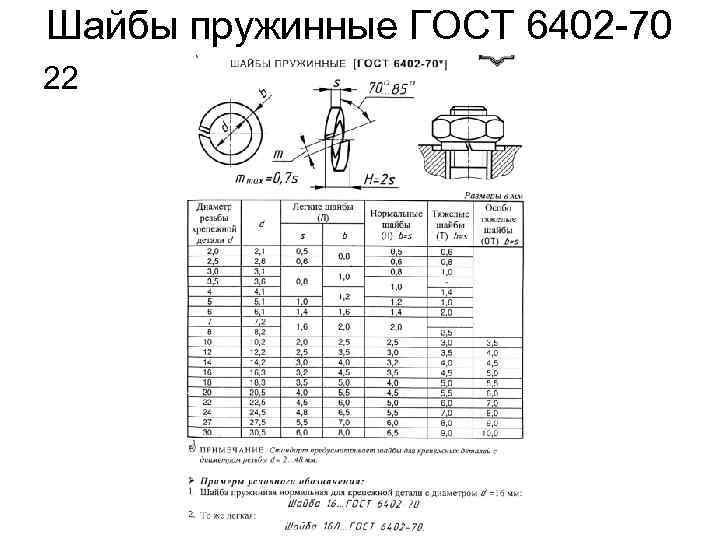

Шайбы пружинные ГОСТ 6402 -70 22 Шайбы пружинные ГОСТ 6402 -70 22

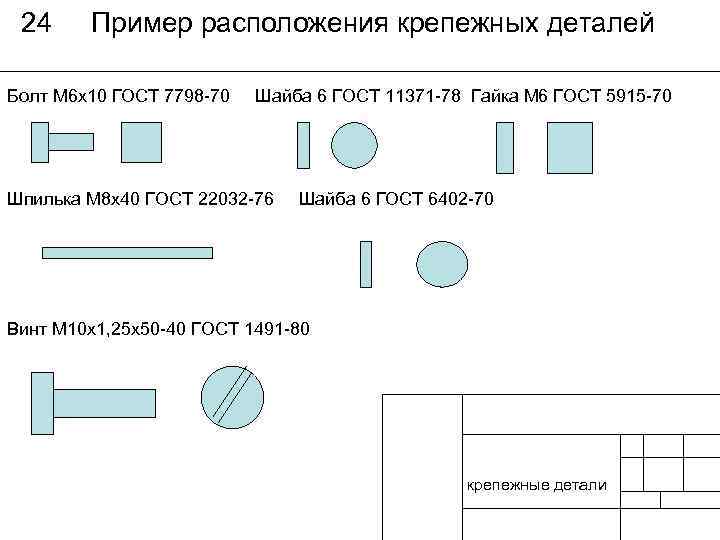

24 Пример расположения крепежных деталей Болт М 6 х10 ГОСТ 7798 -70 Шайба 6 24 Пример расположения крепежных деталей Болт М 6 х10 ГОСТ 7798 -70 Шайба 6 ГОСТ 11371 -78 Гайка М 6 ГОСТ 5915 -70 Шпилька М 8 х40 ГОСТ 22032 -76 Шайба 6 ГОСТ 6402 -70 Винт М 10 х1, 25 х50 -40 ГОСТ 1491 -80 крепежные детали

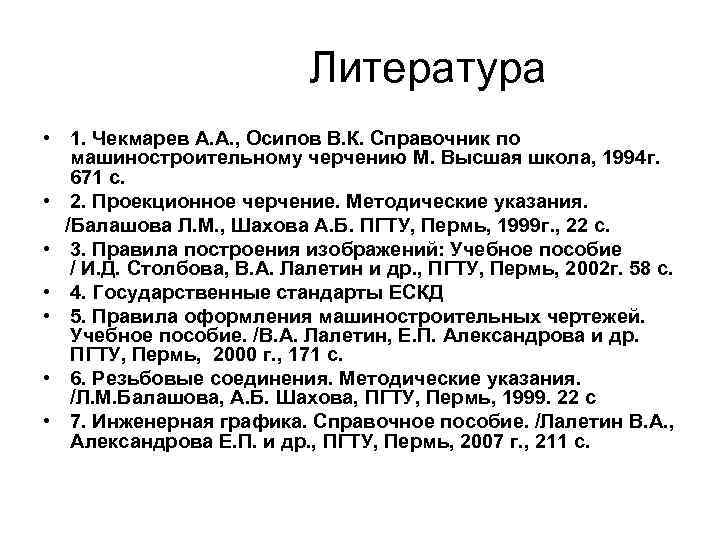

Литература • 1. Чекмарев А. А. , Осипов В. К. Справочник по машиностроительному черчению Литература • 1. Чекмарев А. А. , Осипов В. К. Справочник по машиностроительному черчению М. Высшая школа, 1994 г. 671 с. • 2. Проекционное черчение. Методические указания. /Балашова Л. М. , Шахова А. Б. ПГТУ, Пермь, 1999 г. , 22 с. • 3. Правила построения изображений: Учебное пособие / И. Д. Столбова, В. А. Лалетин и др. , ПГТУ, Пермь, 2002 г. 58 с. • 4. Государственные стандарты ЕСКД • 5. Правила оформления машиностроительных чертежей. Учебное пособие. /В. А. Лалетин, Е. П. Александрова и др. ПГТУ, Пермь, 2000 г. , 171 с. • 6. Резьбовые соединения. Методические указания. /Л. М. Балашова, А. Б. Шахова, ПГТУ, Пермь, 1999. 22 с • 7. Инженерная графика. Справочное пособие. /Лалетин В. А. , Александрова Е. П. и др. , ПГТУ, Пермь, 2007 г. , 211 с.
