Графический материал к дипломному проекту Автоматизированная система управления

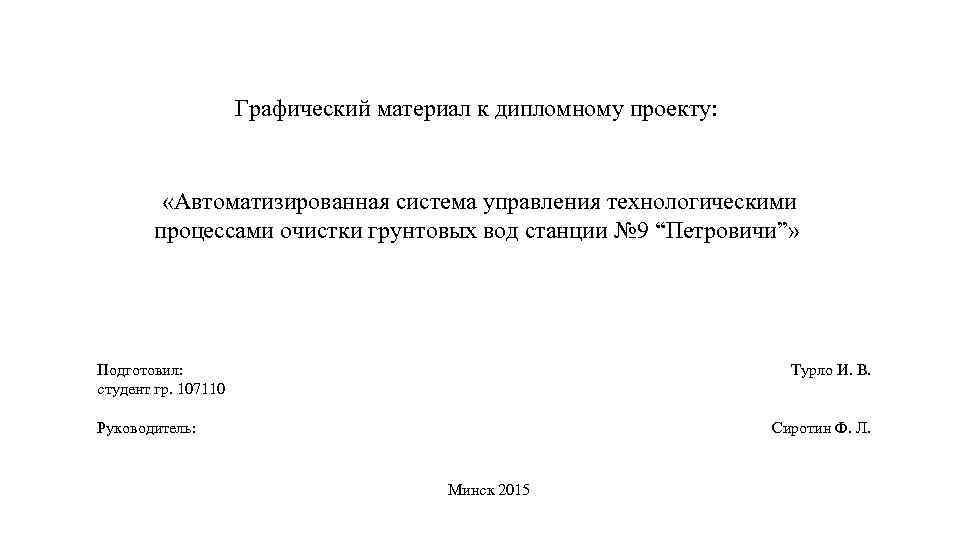

Графический материал к дипломному проекту: «Автоматизированная система управления технологическими процессами очистки грунтовых вод станции № 9 “Петровичи”» Подготовил: студент гр. 107110 Турло И. В. Руководитель: Сиротин Ф. Л. Минск 2015

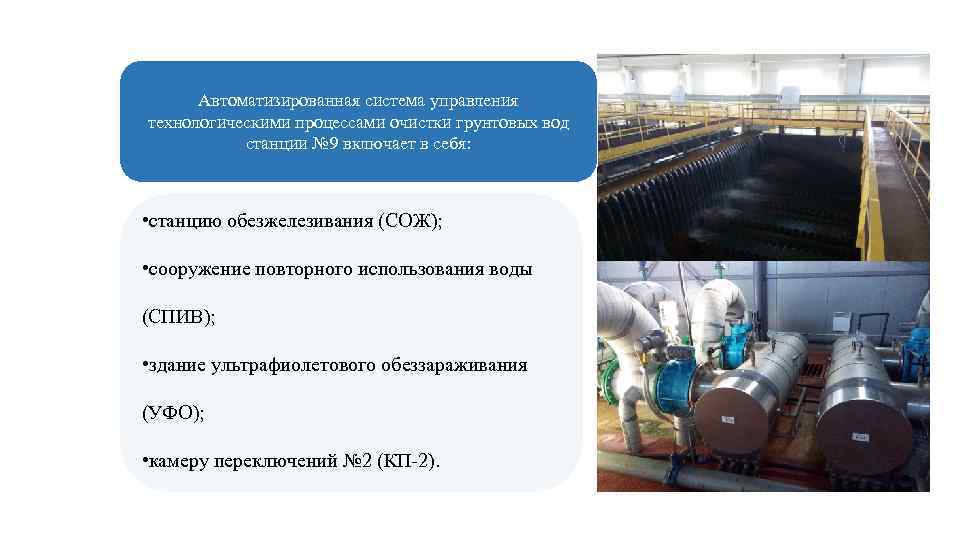

СОЖ состоит из: Автоматизированная система управления технологическими процессами очистки грунтовых вод станции № 9 включает в себя: • станцию обезжелезивания (СОЖ); • сооружение повторного использования воды (СПИВ); • здание ультрафиолетового обеззараживания (УФО); • камеру переключений № 2 (КП-2).

Схема автоматизации станции № 9 «Петровичи» :

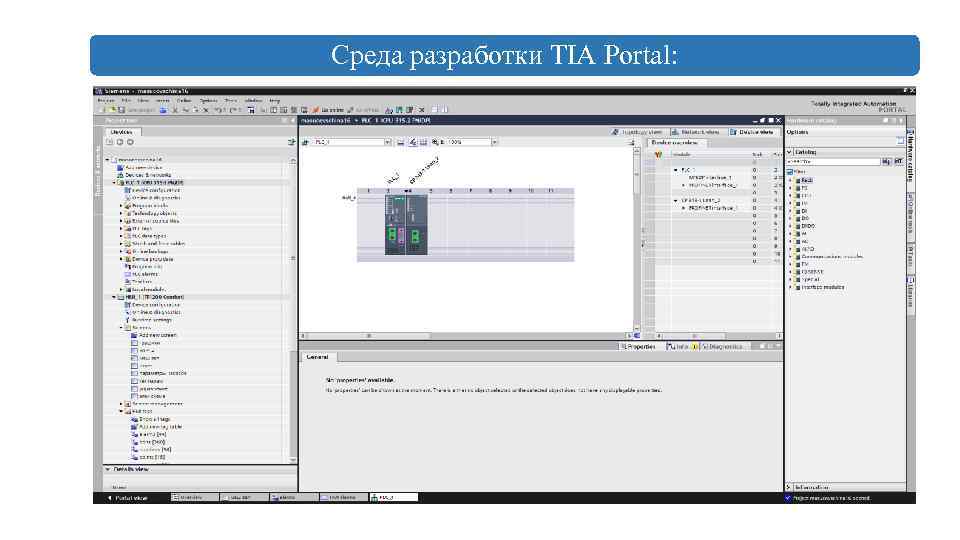

Среда разработки TIA Portal:

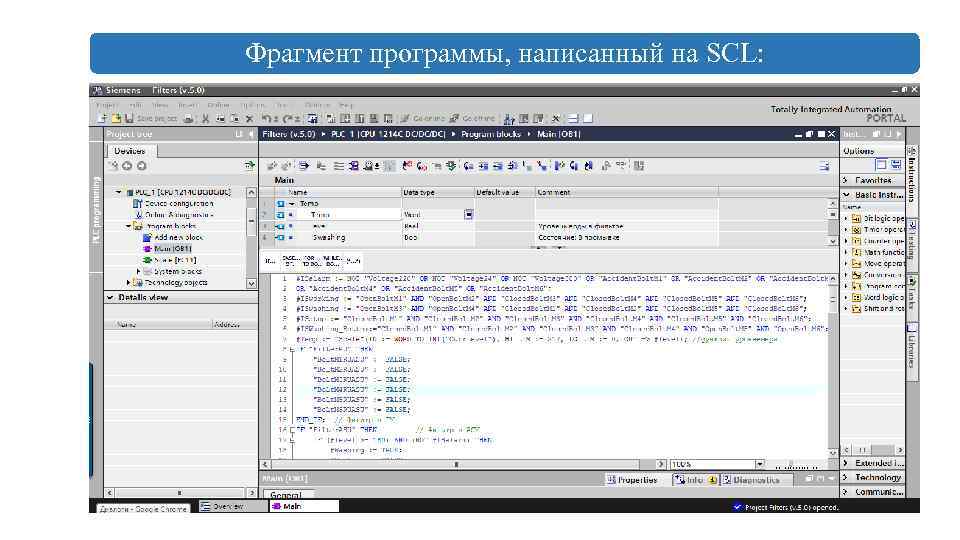

Фрагмент программы, написанный на SCL:

СОЖ состоит из: • восьми камер фильтрации (№ 1 -8) сырой воды, поступающей со скважин; • двух камеры фильтрации (№ 9 -10) осветленной воды, поступающей со СПИВ; • Мини-УФО. Автоматизированная система управления СОЖ обеспечивает: • подачу сырой воды в фильтры № 1 -8; • подачу осветленной воды в фильтры № 9 -10; • отвод отфильтрованной воды; • подачу и отвод промывной воды; • подачу и отвод воды для промывки днища; • контроль технологических параметров процесса фильтрации, промывки и обеззараживания.

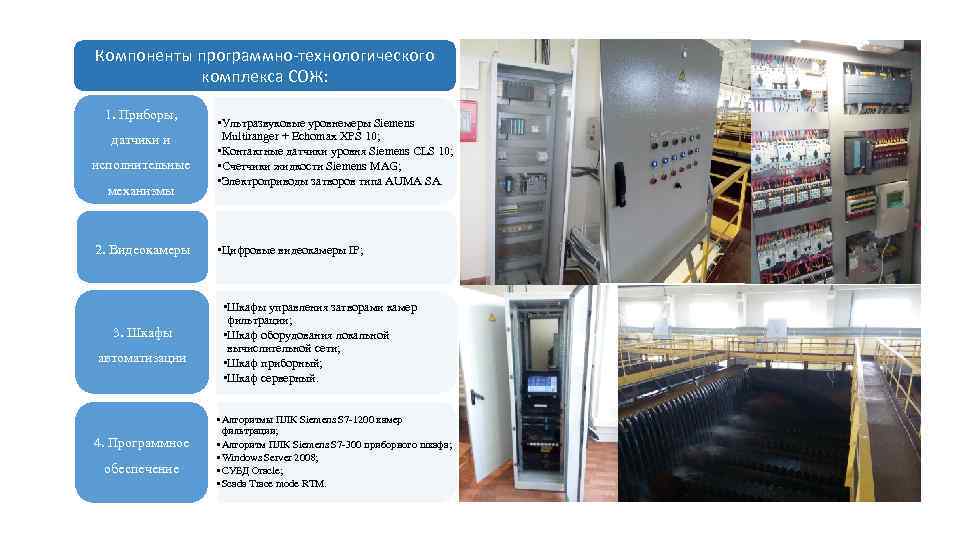

Компоненты программно-технологического комплекса СОЖ: 1. Приборы, датчики и исполнительные механизмы 2. Видеокамеры 3. Шкафы автоматизации 4. Программное обеспечение • Ультразвуковые уровнемеры Siemens Multiranger + Echomax XPS 10; • Контактные датчики уровня Siemens CLS 10; • Счетчики жидкости Siemens MAG; • Электроприводы затворов типа AUMA SA. • Цифровые видеокамеры IP; • Шкафы управления затворами камер фильтрации; • Шкаф оборудования локальной вычислительной сети; • Шкаф приборный; • Шкаф серверный. • Алгоритмы ПЛК Siemens S 7 -1200 камер фильтрации; • Алгоритм ПЛК Siemens S 7 -300 приборного шкафа; • Windows Server 2008; • СУБД Oracle; • Scada Trace mode RTM.

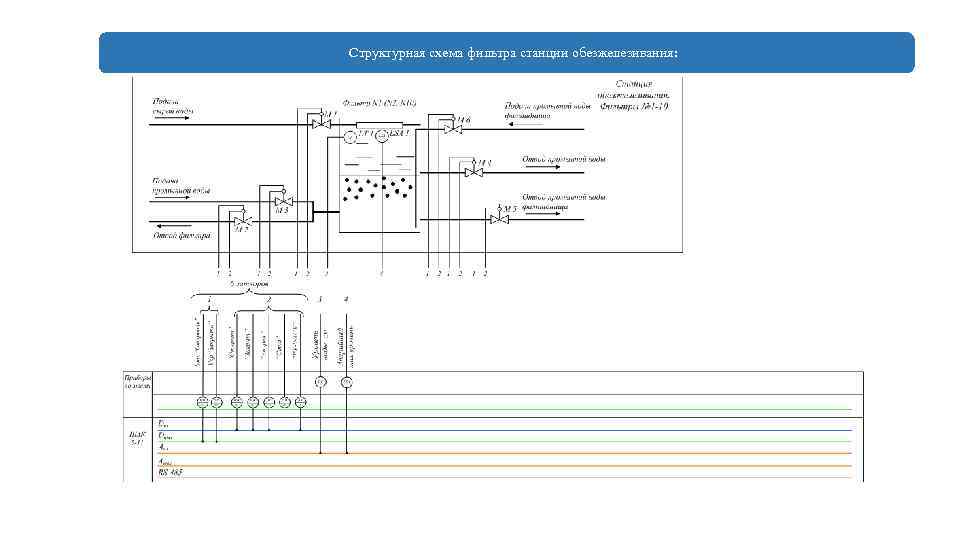

Структурная схема фильтра станции обезжелезивания:

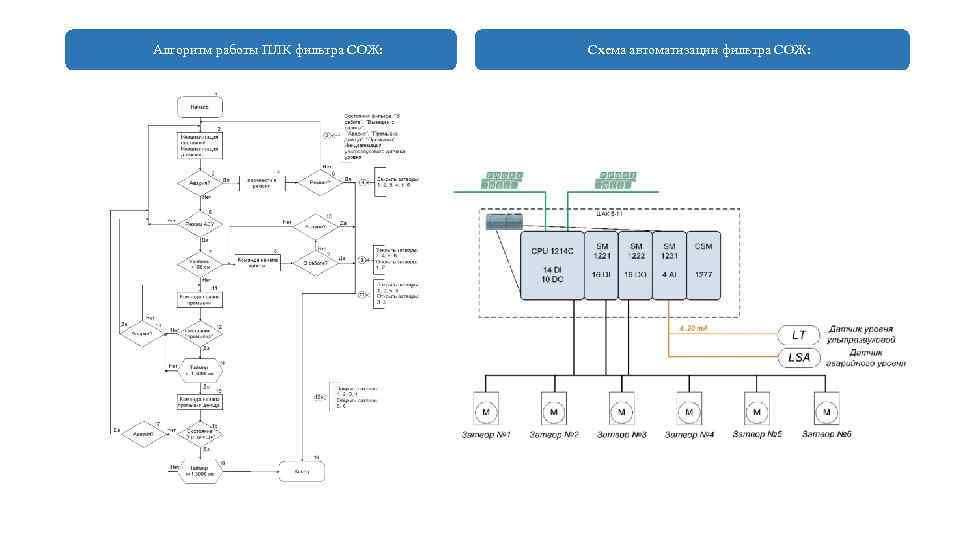

Алгоритм работы ПЛК фильтра СОЖ: Схема автоматизации фильтра СОЖ:

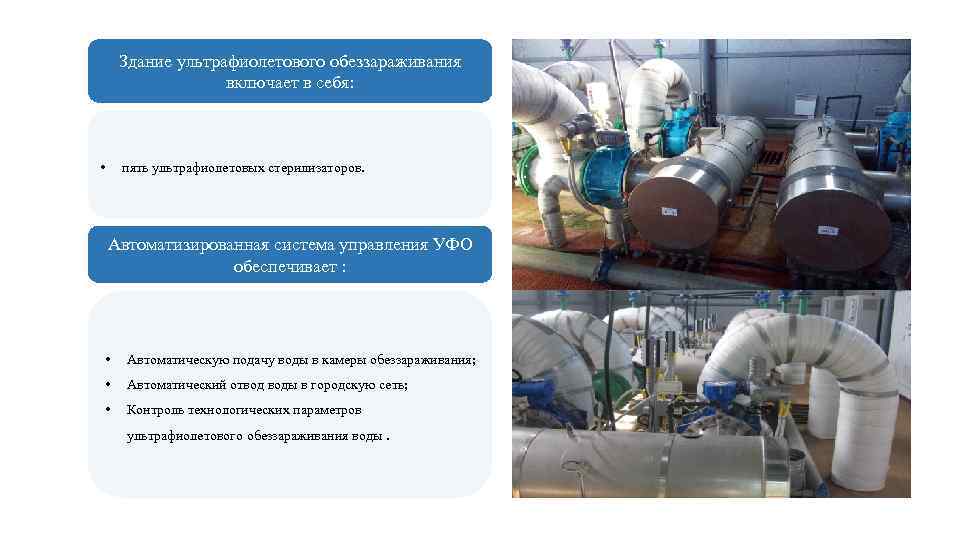

Здание ультрафиолетового обеззараживания включает в себя: • пять ультрафиолетовых стерилизаторов. Автоматизированная система управления УФО обеспечивает : • Автоматическую подачу воды в камеры обеззараживания; • Автоматический отвод воды в городскую сеть; • Контроль технологических параметров ультрафиолетового обеззараживания воды.

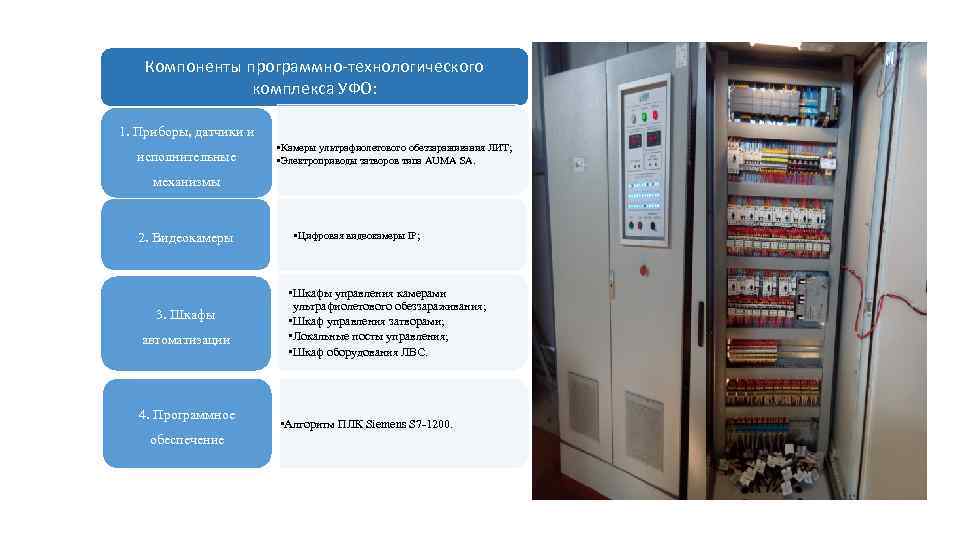

Компоненты программно-технологического комплекса УФО: 1. Приборы, датчики и исполнительные • Камеры ультрафиолетового обеззараживания ЛИТ; • Электроприводы затворов типа AUMA SA. механизмы 2. Видеокамеры 3. Шкафы автоматизации 4. Программное обеспечение • Цифровая видеокамеры IP; • Шкафы управления камерами ультрафиолетового обеззараживания; • Шкаф управления затворами; • Локальные посты управления; • Шкаф оборудования ЛВС. • Алгоритм ПЛК Siemens S 7 -1200.

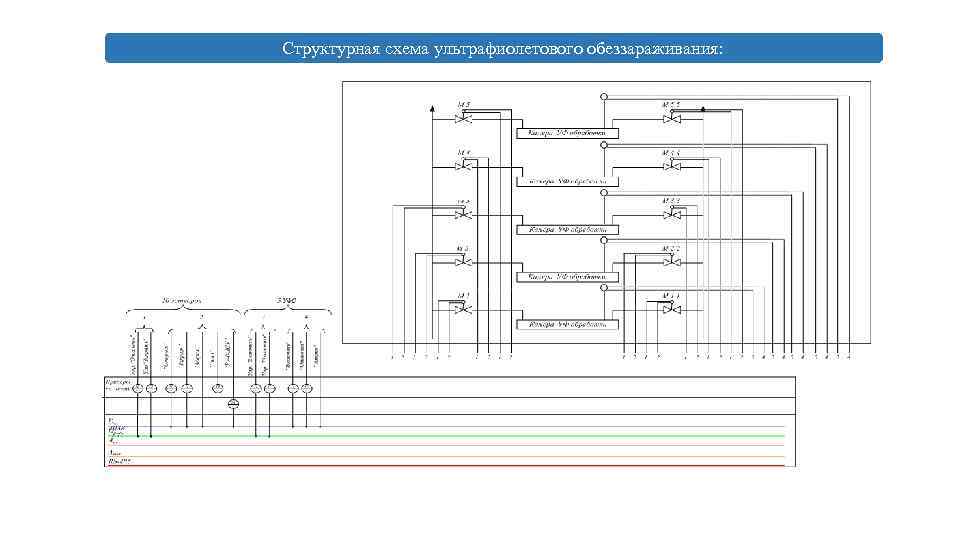

Структурная схема ультрафиолетового обеззараживания:

Алгоритм работы ПЛК фильтра УФО: Схема автоматизации УФО:

Автоматизированная система управления технологическими очистки грунтовых вод станции № 9 «Петровичи» позволяет: • повысить эффективность работы станции обезжелезивания; • улучшить качество очистки воды; • увеличить срок службы технологического оборудования; • увеличить срок службы трубопроводов; • улучшить условия труда сотрудников водозаборной станции.

Итоги проделанной работы: • Выбраны датчики, исполнительные механизмы, контроллерное оборудование для фильтров станции обезжелезивания и здания ультрафиолетового обеззараживания; • Разработаны алгоритмы работы ПЛК фильтров станции обезжелезивания и здания ультрафиолетового обеззараживания; • Написаны программы на языке SCL в среде TIA Portal для ПЛК фильтров станции обезжелезивания и здания ультрафиолетового обеззараживания;
