Градостроительство Античности

Древняя Греция

Селинунт. Схематическ ий план города по раскопкам: 1 — северные ворота акрополя; 2, 3, 4, 5, 6, 7, 8 — храмы; 9 — остатки городских стен.

Пестум. План города

Олимпия, план святилища: 1 — храм Зевса; 2 — алтарь Зевса; 3 — Филиппейон; 4 — храм Геры; 5 — храм Матери богов; 6 — холм легендарного Пелопса; 7 — стоа «Эхо»

Дельфы, План святилища. В главном храме святилища — храме Аполлона находился камень Омфал, от которого отсчитывались расстояния до любых, самых отдалённых греческих городов 1 — храм Аполлона; 2 — театр

Милет. План города 1 — Калабактепе; 2 — ворота священной улицы, ведущей в Дидимы; 3 — Львиные ворота; 4 — храм Афины; 5 — Западный рынок; 6 — святилище Евмена; 7 — гимнасий; 8 — стадион; 9 — театр и театральная бухта; 10 — Львиная бухта; 11 — Дельфиний; 12 — Северная агора; 13 — гимнасий; 14 — булевтерий; 15 — южная агора; 16 — хранилище зерна; 17 — поздний отрезок городской стены

Афины. План акрополя 1 остатки бронзовой статуи Афины Промахос; 2 — храм Ники Аптерос; 3 — цоколь несохранившейся статуи Агриппы; 4 — Стофутовый храм; 5 — Эрехтейон; 6 — Парфенон; 7 — Одеон Герода Аттика; 8 — стоа Евмена; 9 — театр Диониса. Пунктиром показана дорога Панафинснских шествий

Афины. План города

Александрия. План города: — храм Посейдона; 2 — некрополи; 3 — храм Изиды Фаросской; 4 — канал, соединяющий озеро Маретис с морем; 5 — мост; 6 — форум; 7 — храм; 8 — улица Канопика; 9 — нильский канал; 10 — соединительный канал; 11 — Фаросский маяк; 12 — храм Немезиды; 13 — пристань; 14 — Посейдоний; 15 — храм Сераписа и Изиды; 16 — царский порт; 17 — храм Изиды Лохийской; 18 — дворец; 19 — стадион; 20 — Серапейон; 21 — Цезарион; 22 — театр; 23 — дворец; 24 — Музейон; 25 — храм; 26 — театр; 27 — гимнасий; 28 — Дикастерион; 29 — Цистерна; 30 — казармы

Приена, План центральной части города в конце (по раскопкам) 1 — священная стоя; 2 — Экклесиастерий; 3 — Пританей; 4 — святилище Зевса Сосиполия; 5 — мясной и рыбный рынок; 6 — храм Афины Полиас; 7 — алтарь Афины; 8 — пропилеи; 9 — Нижний гимнасий; 10 — улица Западных ворот; 11 — улица Источника

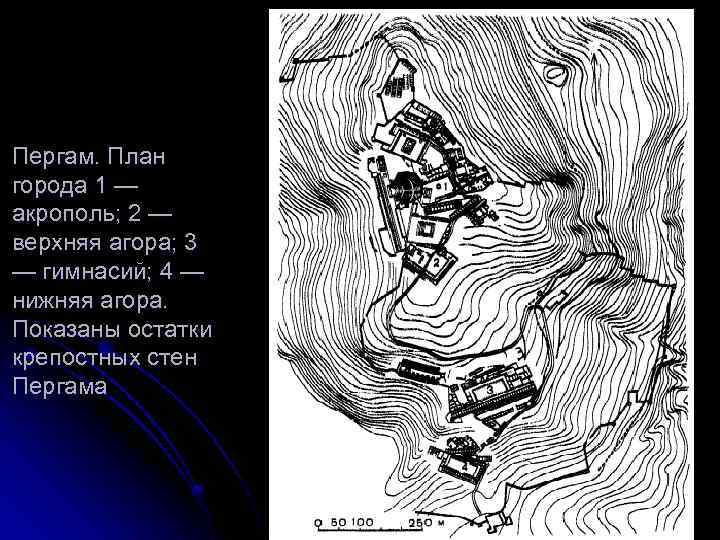

Пергам. План города 1 — акрополь; 2 — верхняя агора; 3 — гимнасий; 4 — нижняя агора. Показаны остатки крепостных стен Пергама

Пергам. План акрополя и верхней агоры по раскопкам 1 — ионический храм на террасе театра; 2 — театр; 3 — храм Траяна; 4 — остатки храма Афины; 5 — казармы и арсенал; 6 — дворцы арцей; 7 — библиотека; 8 — ворота акрополя; 9 — Героон; 10 — стены византийского периода

Древний Рим

Рим. Территориальный рост города. На плане показаны границы древнейшего поселения. Пунктиром показаны границы первого помериума. Нанесены также контуры Рима в границах стен Сервия Таллия, в которые был включен Капитолийский холм в качестве цитадели. Рим в этот период состоял из Нескольких районов

План. Римского военного лагеря по Полибию конница римлян и их союзников; 2 лучшие солдаты; 3 солдаты, занимающие в строю первые ряды; 4 копьеносцы; 5 легковооруженные воины

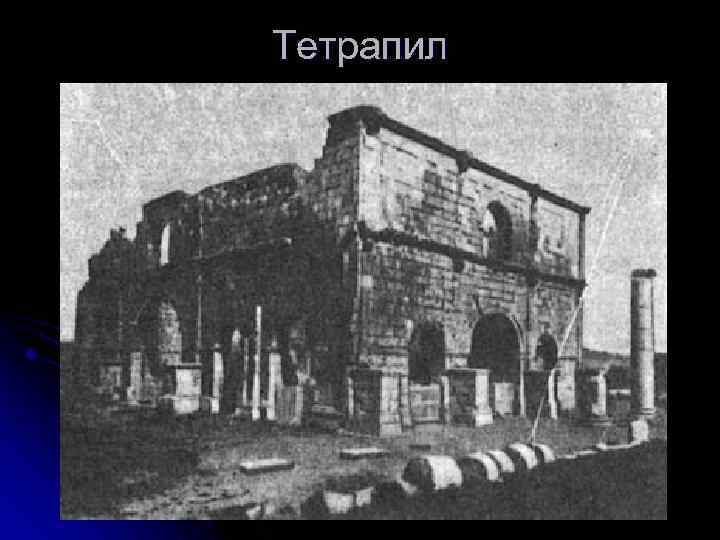

Тетрапил

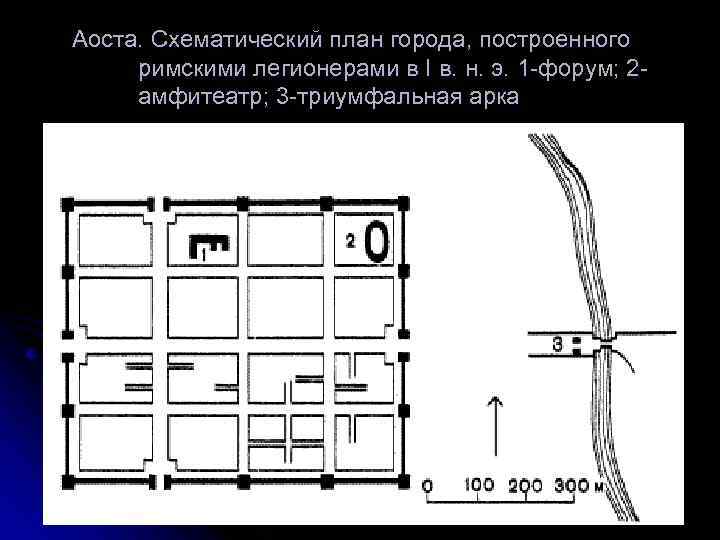

Аоста. Схематический план города, построенного римскими легионерами в I в. н. э. 1 -форум; 2 амфитеатр; 3 -триумфальная арка

Остия. Фрагмент плана города 1 -храм Юпитера, Юноны и Минервы; 2 форум; 3 -храм Ромы и Августа; 4 -Большие термы; 5 -двор, примыкавший к главной улице (декуманус максимус); 6 -склады; 7 -комплекс четырех храмов 8 -портик театра; 9 -театр; 10 -термы; 11 -Римские ворота; 12 -рынок и склады

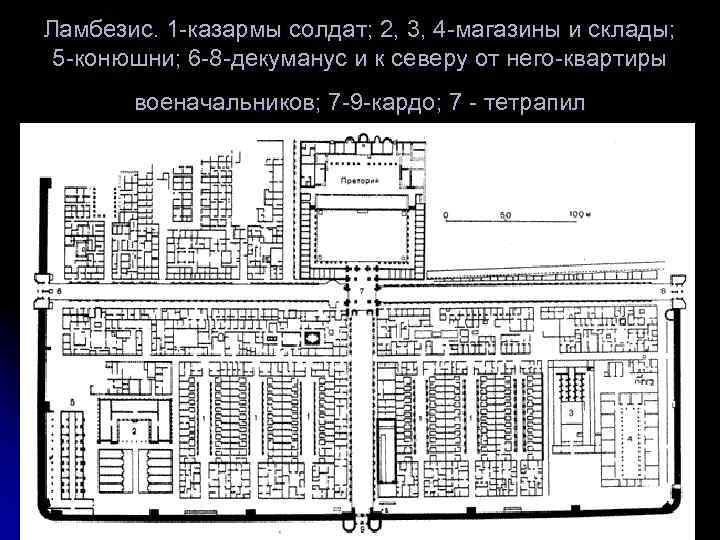

Ламбезис. 1 -казармы солдат; 2, 3, 4 -магазины и склады; 5 -конюшни; 6 -8 -декуманус и к северу от него-квартиры военачальников; 7 -9 -кардо; 7 - тетрапил

Тимгад. Город в Северной Африке. 1 форум; 2 -театр; 3 -Капитолий; 4 базилика; 5 большие северные термы; 6 -б «декуманус максимус» ; 7 -7 кардо

Помпеи. План города, 1 -Геркуланские ворота; 2, 3 - Везувианские ворота; 4 -ворота в Нолу; 5 -ворота в Сарно; 6 ворота в Ночери, около которых вне города расположен некрополь; 7 - Стабианские ворота; 8 -морские ворота; 9 Главный форум; 10 Треугольный форум и расположенные рядом с ним два театра; 11 Стабианские термы; 12 Центральные термы; 13 дорога на Геркуланум; 14 -вилла Мистерий; 8 -5 улица Абонданца; 4 -15 улица Нолы

Пальмира. План города. 1 -святилище Бела; 2 -жилые дома с мозаикой; 3 - триумфальная арка; 4 -улица Колонн; 5 -театр; 6 -агора; 7 -тетрапил; 8 -Дамасские ворота; 9 -лагерь Диоклетиана; 10 -акведук; 11 - триумфальные колонны; 12 -храм

Пальмира. План трехпролетной триумфальной арки на улице Колонн

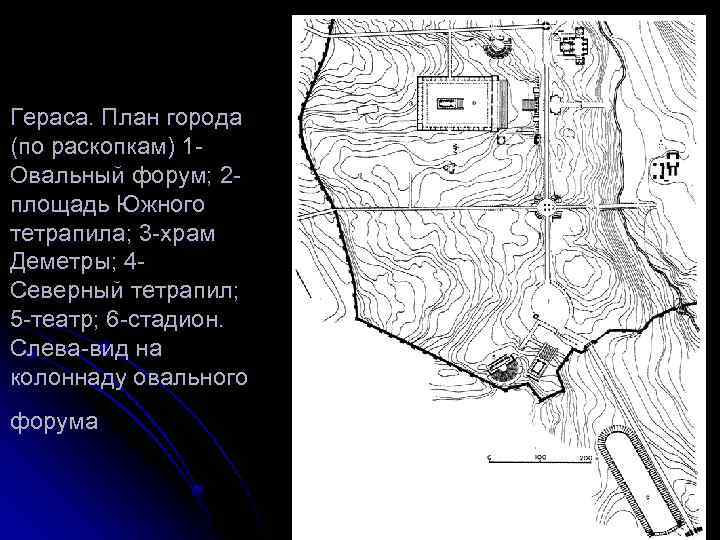

Гераса. План города (по раскопкам) 1 Овальный форум; 2 площадь Южного тетрапила; 3 -храм Деметры; 4 Северный тетрапил; 5 -театр; 6 -стадион. Слева-вид на колоннаду овального форума

Баальбек. Вид святилища 1 -круглый храм; 2 -главный вход с шестигранным в плане вестибюлем; 3 -Большой и 4 -Малый храмы внутри

Дворец Диоклетиана в Сплите. План 1 - Северные (Золотые) ворота; 2 -Восточные (Серебряные) ворота; 3 -Западные ворота; 4 -так называемый Мавзолей; 5 -храм; 6 дворцовые помещения
